Электрической нагрузкой согласно ГОСТ называют мощность, потребляемую электрической установкой в данный момент времени. Измеряется в кВт и МВт.

Для переменного тока говорят о полной, активной и реактивной нагрузках. На практике понятие электрической нагрузки распространяется на электрический ток и сопротивление. Большое сопротивление – малая нагрузка, и наоборот.

Электрические нагрузки в системах энергоснабжения могут быть неизменными или переменными. Изменение нагрузки во времени изображается с помощью графиков нагрузки.

Пропускную способность элементов системы электроснабжения и мощность источников электрической энергии выбирают по мах или среднему за определенный промежуток времени значению нагрузки, которую называют расчетной нагрузкой. Для расчета электрических нагрузок необходимо знать показатели электроустановок.

2. Установленная мощность разнохарактерных приемников

Установленная мощность разнохарактерных групп электроприемников суммируется после приведения их к одинаковым условиям. Для двигателей, работающих в повторно-кратковременном режиме установленная мощность

где ПВ – относительная продолжительность включения.

3. Коэффициенты загрузки, включения и использования

Режим работы электроприемников может быть длительным, кратковременным и повторно-кратковременным.

Коэффициент включения

где t _В – время включения состояния;

t — рассматриваемый промежуток времени.

Коэффициент загрузки

где – фактическая мощность.

Коэффициент использования

4. Показатели приемников

Различают по:

• род тока: электроприемники постоянного, переменного и импульсного тока.

Электроприемники постоянного тока вместе с преобразователями рассматриваются как комплексные электроприемники переменного тока.

Для питания электроприемников импульсного тока применяют индивидуальные преобразователи с конденсаторами.

• число фаз: одно-, 3х-, 5и-, 6ифазные электроприемники. Однофазные – освещение; 3хфазные – двигатели; 5и-, 6ифазные – шаговые двигатели.

• частота: в России, Европе – 50 Гц; в США, Африке, Азии – 60 Гц. Магнитный поток АД, трансформаторов, дросселей одинаковой мощности при частоте 60 Гц на 17% ниже, чем при 50 Гц, соответственно ниже сечение магнитопровода, масса, длина витков обмотки.

В то же время на 20% увеличивается индуктивное сопротивление, это приводит к увеличению потерь мощности.

Применяется повышенная частота:

240 Гц – в электроинструментах для снижения массы;

20 кГц – для расплавления металла;

40 кГц – для питания люминесцентных ламп;

20 МГц – для сушки древесины, термообработки пищи.

• установленная мощность. Установленная мощность разнохарактерных групп электроприемников суммируется после приведения их к одинаковым условиям. Для двигателей, работающих в повторно-кратковременном режиме установленная мощность

где ПВ – относительная продолжительность включения.

• напряжение. Низким считается напряжение до 1 кВ (НН), высоким – свыше 1 кВ (ВН). Малое рабочее напряжение – до 42 В переменного, 110 В постоянного тока.

• потребление реактивной мощности.

Коэффициент мощности считается высоким, если он превышает 0,85; средним – 0,65-0,85, низким – ниже 0,65. Чем выше коэффициент мощности, тем лучше, т.к. активная мощность совершает работу, а реактивная – нет.

• пусковые токи электроприемников. Их надо знать для правильного выбора пропускной способности элементов энергоснабжения. Пусковые токи считаются существенными, если их учет приводит к корректировке параметров системы электроснабжения (сечение проводников, ток срабатывания аппарата защиты, …). Пусковые токи существенны у АД (достигают семикратных значений от номинального) и у конденсаторных батарей (достигают 20-кратных значений от номинального).

• режимы работы электроприемников. Режим работы электроприемников может быть длительным, кратковременным и повторно кратковременным.

Коэффициент включения

– время включения состояния, t – рассматриваемый промежуток времени.

Коэффициент загрузки – фактическая мощность.

Коэффициент использования

Электрические нагрузки и их значение

Дата 31.08.2015 Автор ElectricianКомментироватьПросмотров: 17 240

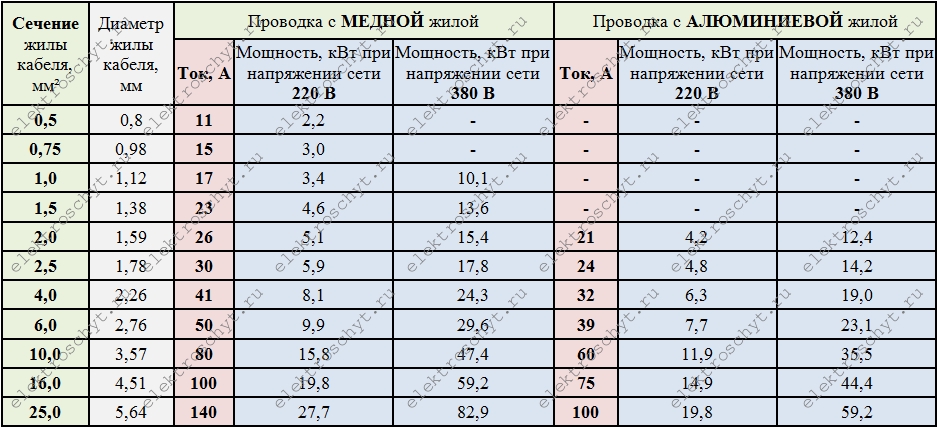

Для правильного выбора и проверки проводников (кабелей и шин), а также трансформаторов по экономической плотности тока и соответственно пропускной способности,  расчета потерь и отклонений напряжений, выбора устройств компенсации и защиты необходимо знать электрические нагрузки проектируемого объекта.

Основой рационального решения вопросов электроснабжения современных предприятий и энергосистем является правильное определение электрических нагрузок. При завышении нагрузок – появляются излишние затраты, а также недоиспользование мощностей дорогостоящего оборудования. При занижении – может приводить к перегрузкам энергосистемы и недоотпускам продукции. Ни первый, ни второй вариант не являются приемлемыми. Данную задачу осложняет еще и то, что имеется довольно много факторов и зависимостей, трудно поддающихся учету при проектировании.

Режимы работы предприятий

Графики и режимы работы предприятий и энергосистем довольно не стабильны и изменяются во времени, как показано на рисунке ниже:

Где: 1 и 2 – это активная и реактивная мощности соответственно.

На изменение графиков нагрузки влияет также внедрение новых технологий и производственных процессов, увеличение вентиляции санитарно – технической, а также наращивание производственных мощностей. Также повышение использования оборудования за счет уплотнения рабочего времени, автоматизации процессов производства и так далее.

Довольно много существует различных методов проведения расчетов электрических нагрузок, обзор и анализ их мы не будем приводить в данной статье. Эти методики постоянно совершенствуются как практически, так и теоретически и базируются на обследованиях наиболее характерных предприятиях. Обследования – основа для практического внедрения методик.

Определение нагрузок

Для подсчета суммарных нагрузок и построения их графика необходимо определить нагрузки различных частей системы электроснабжения:

• Мощные электроприемники (например, главные привода прокатных станов, электропечи, мощные электромашины) нужно изучать путем изучения технологического цикла, а также индивидуальных показателей режима работы. Построение графиков электрических нагрузок на основе технологических графиков работы цеха либо предприятия;
• Определить суммарные резкопеременные нагрузки (например электропечи и т.д.) на основе графиков индивидуальных нагрузок с учетом фактора несовпадений индивидуальных графиков для снижения максимальной ударной нагрузки и для уменьшения колебания напряжения сети;
• Определить нагрузку воздуходувных, насосных, компрессорных станций по удельному потреблению электрической энергии на единицу объема воздуха, воды и так далее;

Нагрузку электроприемников находящихся в резерве, сварочные ремонтные трансформаторы, пожарные насосы, а также электроприемников работающих в кратковременном режиме (как пример – задвижки, вентили, дренажные насосы и другие), при подсчете средних нагрузок, как правило, не учитывают. Питающие линии и силовые пункты должны рассчитываться с учетом влияния резервных электроприемников.

Виды электрических нагрузок

Для того, чтоб выполнить проект системы электроснабжения нужно определить следующие виды нагрузок:

• Средние – мощность, потребленная за максимально загруженную смену. Также могут быть среднемесячные или среднегодовые. Средняя мощность, потребленная за год, нужна для определения годовых потерь электрической энергии, а средняя мощность за максимально загруженную смену – по ней определяют расчетный максимум;
• Максимально – кратковременные (пиковые) – их определение нужно для проверки колебания напряжения в сетях, для определения параметров срабатывания токовой защиты, выбора плавких предохранителей, проверки электрических сетей по условиям самозапуска электрических машин;
• Максимальные имеющие различную продолжительность (10, 30, 60 мин) – их используют чтоб произвести расчет электрической сети по нагреву, определения потерь мощности максимальных в сетях, выбор элементов сети по плотности тока (экономической), для определение отклонений напряжений и потерь.

В отдельных отраслях при проектировании систем электроснабжения могут вводить некоторые уточнения и допущения, которые базируются на довольно хорошем знании специфики технологического процесса данной отрасли, а также выявлении, более детальном для данной отрасли, расчетных коэффициентов, расходов энергии, числа часов использования максимума.

Расчет электрических мощностей промышленного транспорта, испытательных станций, лабораторных установок производят по другим методикам, которые учитывают специфику работы данных установок.

Posted in Электроснабжение

Как рассчитать нагрузку вашей цепи: избегайте перегрузки ваших цепей

Ранее мы поделились простым способом составления схемы электрической системы вашего дома. Однако, если это было слишком сложно или вы не чувствуете себя комфортно, свяжитесь с нашими опытными электриками для выполнения этой работы. На этой неделе мы поделимся тем, как можно рассчитать нагрузку цепи.

Вы составили схему электрических цепей вашего дома и теперь можете определить, какая цепь питает каждое устройство или прибор. Далее расчеты. Очень необходимо и полезно знать, сколько энергии потребляют ваши устройства.

Резюме образования по электричеству:

Прежде чем мы начнем, кратко расскажем о том, как работает электричество. Электричество измеряется в ваттах. Например, стоваттная лампа использовала сто (100 Вт) ватт электричества. Ватт — это произведение напряжения и силы тока.

Напряжение измеряется в «вольтах», а сила тока часто рассматривается как «амперы». Чтобы рассчитать общую нагрузку на цепь, вы должны сложить мощности всех устройств в этой цепи. Лампочки и большинство мелких бытовых приборов имеют маркировку с буквой «w».

Может ли эта цепь выдержать такую ​​нагрузку?:

Будьте осторожны, не прикасайтесь к включенным лампочкам. Обычно вам не нужно откручивать их, чтобы узнать мощность. Если маркировка устройства указана только в амперах, умножьте количество ампер на сто двадцать (120) вольт. Сто двадцать вольт – это напряжение стандартных цепей.

Включите все электроприборы, постоянно подключенные к сети, а также подключаемые электроприборы, которые вы не очень часто отключаете от электросети. Многие люди не отключают свою кофемашину, тостер, вентилятор или блендер каждый день.

После расчета нагрузки сравните общую мощность с номинальной нагрузкой этой цепи. Ель говорит: «Схемы с выключателями «15» рассчитаны на 15 ампер». Это означает, что максимальная номинальная нагрузка одной из этих цепей составляет восемнадцать сотен ватт.

Пример: 120 вольт x 15 ампер = 1800 ватт

Если вы попытаетесь использовать более 1800 ватт, вы перегрузите цепь. Сейчас все щелкает? Если вы перегрузите цепь, автоматический выключатель сработает для вашей безопасности.

Цепи с выключателями «20» рассчитаны на двадцать ампер и имеют максимальную нагрузку две тысячи четыреста ватт.

Пример: 120 вольт x 20 ампер = 2400 ватт

По сути, сравните, сколько электроэнергии вы используете в настоящее время, общую мощность и номинальную нагрузку для каждой цепи. Например, если у вас есть цепь на пятнадцать ампер, обслуживающая свет и розетки в гостиной, которая обеспечивает пятьсот ватт для освещения, пятьсот для телевизора и кабельной приставки и двести ватт для оборудования звуковой системы, вы получите всего 1200 Вт.

Но если вы включите вакуум, когда все эти приборы подключены, вы превысите общую номинальную мощность автоматического выключателя в полторы тысячи ватт. Из-за этой перегрузки цепи выключатель сработает, отключив питание.

Согласно практическому правилу, не превышайте восьмидесяти процентов от максимальной номинальной нагрузки. Обратитесь к примеру с вакуумом. Для пятнадцатиамперной цепи безопасная нагрузка составляет 1440 Вт. Для двадцатиамперной цепи безопасная нагрузка составляет тысячу девятьсот двадцать ватт.

Свяжитесь с Sanford Electric Company II, Inc. для решения этой проблемы. Возможно, вам понадобится новая проводка или полная замена проводки. Мы найдем решение для вашего дома. Приходите в следующий раз, чтобы узнать больше обо всем, что касается электрики.

Штатный писатель

3 шага к правильному решению

Независимо от того, переезжаете ли вы в новый дом или планируете большой проект реконструкции, расчет электрической нагрузки, безусловно, является важным шагом. Это поможет вам понять электрическую мощность вашего дома, а также выбрать соответствующую электрическую услугу. Если вы живете в старом доме, скорее всего, ваша существующая служба действительно недостаточно велика, учитывая современные потребности семьи.

Чтобы понять, как рассчитать электрическую нагрузку, сначала нужно узнать, к чему она относится. Термин «мощность электрической нагрузки» определяется как общее количество энергии, которую ваш основной источник электроэнергии обеспечивает для вашего дома. Он используется всеми цепями вашего дома, а также всеми розетками, приборами или светильниками, подключенными к этим цепям.

Еще одна важная вещь – размер. Общая мощность электрической системы вашего дома измеряется в силе тока или амперах. В более новых, современных домах есть электричество на 200 ампер, а в элитных домах установлено электричество на 400 ампер. Чтобы определить, что вам нужно, необходимо учитывать несколько факторов, но вам также необходимо понимать некоторые основные принципы. Вам также нужно будет немного посчитать, чтобы сравнить общую емкость с нагрузкой, которая будет на нее возложена.

1. Понимание ватт, вольт и ампер

Как упоминалось выше, расчет электрической нагрузки означает суммирование силы тока всех ваших светильников и приборов. Из соображений безопасности всегда лучше предусмотреть запас прочности. Обычно лучше всего, если нагрузка не превышает 80 % вашей электрической мощности. Однако для математических расчетов вам необходимо понимать, что такое ватты, вольты и амперы, а также взаимосвязь между ними:

• Ампер = ватт / вольт
• Вольт x ампер = ватт

Это две упрощенные формулы, которые помогут вам рассчитать мощность не только всей вашей электрической сети, но и отдельных цепей. Например, если у вас есть услуга на 100 ампер с цепью на 240 вольт, то ваша общая мощность составляет 24 000 ватт.

Поскольку рекомендуется не превышать 80 % от общей мощности, это дает вам 19 200 Вт. Это означает, что все ваши приборы, устройства, светильники и т. д. не должны превышать 19,200 Вт в любой момент времени во избежание перегрузки .

Все лампочки и электроприборы имеют номинальную мощность, поэтому рассчитать общую мощность не составит труда.

2. Произведите расчет

Как было сказано выше, как только вы узнаете мощность ваших отдельных цепей или всей сети вашего дома, вы можете приступить к ее измерению в зависимости от нагрузки. Сложите номинальные мощности всех приборов и приспособлений, которые будут одновременно потреблять энергию.

Вам не нужно добавлять все лампочки, все подключаемые устройства и все проводные устройства, потому что вы редко будете запускать все одновременно. Вы точно не будете включать кондиционер и печь одновременно. Точно так же вряд ли получится запустить пылесос и кухонную помощницу одновременно. Существуют альтернативные методы определения подходящего размера для вашей электросети. Вот один из них:

1. Начните с суммирования мощности всех ответвленных цепей освещения.
2. Добавьте номинальную мощность всех штепсельных розеток.
3. Добавьте мощность всех стационарных приборов, таких как стиральная машина/сушилка, электрическая плита или водонагреватели.
4. Вычтите 10 000 и умножьте это число на 0,40
5. Прибавьте 10 000.
6. Добавьте мощность вашего переменного тока или нагревательных приборов (печь + обогреватели), в зависимости от того, что больше — не добавляйте оба!
7. Разделите на 240.

Результатом будет предлагаемая сила тока, необходимая для надлежащего питания вашего дома. Если этот тип расчета электрической нагрузки слишком сложен, у многих электриков есть простое эмпирическое правило, в котором говорится, что 100-амперной сети обычно достаточно для небольшого дома или дома среднего размера со стандартными параллельными цепями и одной или двумя постоянными. электрические приборы, такие как водонагреватель или плита. Дом площадью менее 2500 квадратных футов подойдет, если отопление работает на газе.

Вам потребуется 200-амперная служба, если у вас электрическое отопление и охлаждение или если площадь вашего дома составляет менее 3000 квадратных футов. Для больших домов со всеми электроприборами и системами отопления/охлаждения рекомендуется использовать ток 300 или 400 ампер.

3. Думайте наперед

Хотя эти расчеты помогут вам получить представление о том, каким должен быть размер вашего электроснабжения, лучше всего, если вы берете цифры с долей скептицизма и всегда завышаете. Заранее подумайте о том, как ваша семья может расшириться, или о любом дополнении, которое вы, возможно, запланируете позже.

Вам также следует обдумать свои планы относительно гаража. Если вы планируете приобрести электромобиль или даже два, то это, безусловно, добавит нагрузки. Если у вас есть хобби, такое как работа по дереву или гончарное дело, это тоже может пригодиться. Инвестирование в негабаритный сервис позволит вам легко запустить вспомогательную панель в свой гараж для зарядного устройства для электромобиля или в мастерскую любого типа.
