Сопротивление диода : Физика

alexey007

Сопротивление диода

03.11.2012, 16:41

29/12/09
327

Интересует, такой вопрос.
Известно, что у диода нелинейная зависимость
между силой тока и сопротивлением.

Следовательно, диод не имеет
постоянного сопротивления при различном напряжении. Допустим, если теперь взять диодную лампочку, например
мощностью P=1.5Ват и напряжением 12вольт и проверить ее сопротивление
мултиметром (тестером), то какое сопротивление должен показать мультиметр?

profrotter

Re: Сопротивление диода

03.11.2012, 16:52

Модератор

16/02/11
3788
Бурашево

Тут надо знать какой омметр, какое у него напряжение при измерениях и какое внутреннее сопротивление.

Если внутреннее сопротивление омметра пренебрежимо, то его показания будут давать статическое сопротивление диода, соответствующее номинальному напряжению источника питания омметра.

BISHA

Re: Сопротивление диода

03.11.2012, 21:00

Заблокирован

08/01/09
∞
1098
Санкт — Петербург

alexey007 в сообщении #639628 писал(а):

Интересует, такой вопрос.

Диод и диодная лампочка не одно и тоже.

alexey007

Re: Сопротивление диода

03.11.2012, 21:06

29/12/09
327

BISHA в сообщении #639724 писал(а):

alexey007 в сообщении #639628 писал(а):

Интересует, такой вопрос.

Диод и диодная лампочка не одно и тоже.

Т.е. вольт-амперная характеристика у диодной лампочки не является нелинейной функцией, как у диода?

BISHA

Re: Сопротивление диода

03.11.2012, 22:49

Заблокирован

08/01/09
∞
1098
Санкт — Петербург

alexey007 в сообщении #639730 писал(а):

Т. е. вольт-амперная характеристика у диодной лампочки не является нелинейной функцией, как у диода?

Назначение другое, а нелинейность должна присутствовать. А для работы напряжение специально подбирается.

В диоде внешнее электрическое поле изменяет запирающее поле перехода и его сопротивление. Снимайте вольт-амперную характеристику и в любой точке ищите сопротивление, как Вас учили.
http://cxem.net/beginner/beginner54.php и т.д.

profrotter

Re: Сопротивление диода

04.11.2012, 12:32

Модератор

16/02/11
3788
Бурашево

В простейшем случае омметр представляет собой последовательное соединение источника питания , амперметра, внутреннего сопротивления (отражает внутренее сопротивление источника питания и внутренее сопротивление амперметра, сопротивление «установки нуля») и двухполюсника, сопротивление которого измеряется.

В случае диода этот двухполюсник характеризуется вольт-амперной характеристикой (ВАХ) . Потребуется также обратная функция .

Первым делом находим ВАХ последовательного соединения диода и внутреннего сопротивления, исходя из условия протекания через них одинакового тока и сложения напряжений: . Когда ВАХ диода задана графически, результирующую ВАХ также находят графически, сложением графиков и . После сложения находим обратную функцию .

Теперь, поскольку всё напряжение источника питания приложено к рассмотренному только что двухполюснику, ток через него: .

Показания прибора будут соответствовать тому случаю, когда в цепь включено сопротивление и протекает такой же ток, как мы только что получили:

В частном случае, когда , показания дают статическое сопротивление диода: .

ivanhabalin

Re: Сопротивление диода

04. 11.2012, 12:49

12/11/11
2353

alexey007 в сообщении #639628 писал(а):

Интересует, такой вопрос.

Мне кажется, Вам можно посмотреть по этой ссылке —

http://www.kit-e.ru/articles/led/2005_5_48.php

. Это про источники света.

ewert

Re: Сопротивление диода

04. 11.2012, 14:43

Заслуженный участник

11/05/08
32104

alexey007 в сообщении #639628 писал(а):

если теперь взять диодную лампочку, например
мощностью P=1.5Ват и напряжением 12вольт

Если напряжение 12 вольт, то это светодиод с последовательно включённым резистором. У собственно светодиода (вообще у диода) вольтамперная характеристика примерно экспоненциальна, причём типичному рабочему току 10-20 миллиампер соответствует напряжение 1-2 вольт (по памяти) и, следовательно, рассеиваемая мощность порядка нескольких десятков милливатт. Поэтому обратная характеристика (зависимость напряжения от тока) складывается из логарифмической характеристики диода плюс линейной характеристики резистора. Практически это означает, что, начиная вольт где-то с трёх, суммарная характеристика почти линейна, но выходит не из нуля, а из напряжения, чуть меньше рабочего для диода. Т.е. в этом диапазоне диод фактически играет роль стабилизатора напряжения (в роли которого зачастую и используется).

Simonov

Re: Сопротивление диода

06.11.2012, 19:08

20/01/10
38
Челябинск

ewert в сообщении #639933 писал(а):

Если напряжение 12 вольт, то это светодиод с последовательно включённым резистором.

Скорее это несколько последовательно включенных светодиодов, либо светодиод с электронным регулятором (при применении резистора в качестве балласта в светильнике о приемлемом КПД можно забыть).

alexey007 в сообщении #639628 писал(а):

Допустим, если теперь взять диодную лампочку, например
мощностью P=1.5Ват и напряжением 12вольт и проверить ее сопротивление
мултиметром (тестером), то какое сопротивление должен показать мультиметр?

Если измерять омметром, то скорее всего, Вы получите сопротивление в несколько МОм или больше. В случае использования режима «прозвонки/проверки pn-переходов» мультиметр зафиксирует обрыв цепи.
В случае если целью Ваших действий является проверка исправности лампы необходимо контролировать ток через проверяемый прибор (светодиод) при подключении питания с номинальным напряжением. Ток в этом случае должен также соответствовать номинальному (ну и лампа естественно тоже должна светиться), если это не так то лампа не исправна.

Показать сообщения за: Все сообщения1 день7 дней2 недели1 месяц3 месяца6 месяцев1 год Поле сортировки АвторВремя размещенияЗаголовокпо возрастаниюпо убыванию

Страница 1 из 1

[ Сообщений: 9 ]

Модераторы: photon, whiterussian, profrotter, Jnrty, Aer, Парджеттер, Eule_A, Супермодераторы

В чем измеряется диод — Мастерок

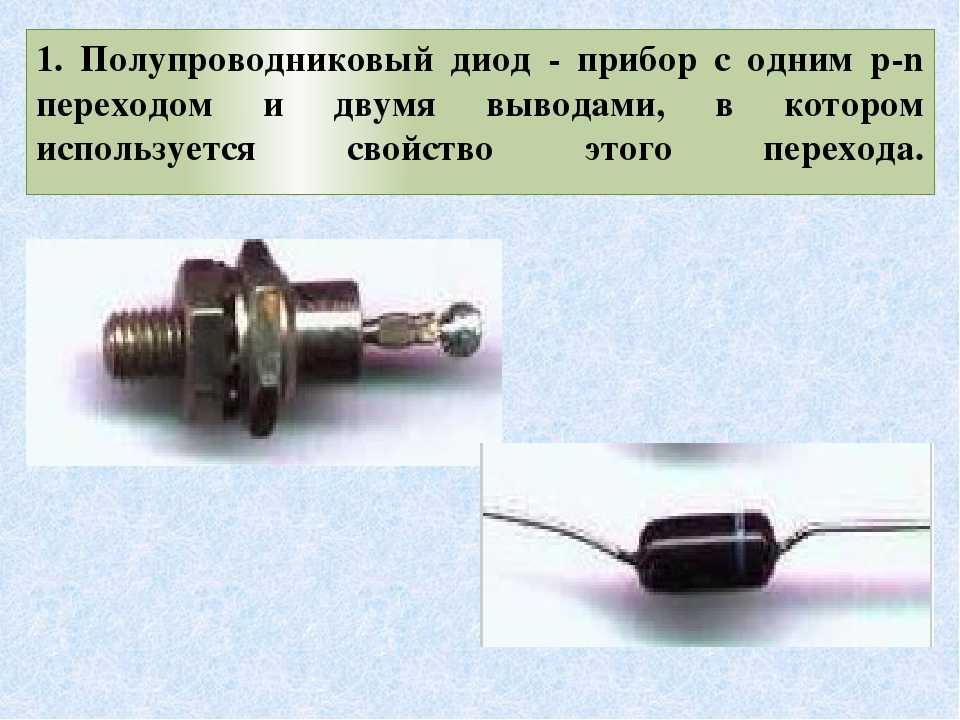

Диод является двух электродным полупроводниковым прибором.

Это соответственно Анод (+) или положительный электрод и Катод (-) или отрицательный электрод. Принято говорить, что диод имеет (p) и (n) области, они соединены с выводами диода. Вместе они образуют p-n переход. Разберем подробнее, что же такое этот p-n переход. Полупроводниковый диод представляет собой очищенный кристалл кремния или германия, в котором в область (p) введена акцепторная примесь, а в область (n) введена донорная примесь. В качестве донорной примеси могут выступать ионы Мышьяка, а в качестве акцепторной примеси ионы Индия. Основное свойство диода, это возможность пропускать ток только в одну сторону. Рассмотрим приведенный ниже рисунок:

Пример односторонней проводимости диода

На этом рисунке видно, что если диод включить Анодом к плюсу питания и Катодом к минусу питания, то диод находится в открытом состоянии и проводит ток, так как его сопротивление незначительно. Если диод включен Анодом к минусу, а Катодом к плюсу, то сопротивление диода будет очень большим, и тока в цепи практически не будет, вернее он будет, но настолько маленьким, что им можно пренебречь.

Иллюстрация прямой обратный ток диода

Подробнее можно узнать, посмотрев следующий график, Вольт-Амперную характеристику диода:

Вольт-амперная характеристика диода

В прямом включении, как мы видим из этого графика диод имеет небольшое сопротивление, и соответственно хорошо пропускает ток, а в обратном включении до определенной величины напряжения диод закрыт, имеет большое сопротивление и практически не проводит ток. В этом легко убедиться, если есть под рукой диод и мультиметр, нужно поставить прибор в положение звуковой прозвонки, либо установив переключатель мультиметра напротив значка диода, в крайнем случае, можно попробовать прозвонить диод, установив переключатель на положение 2 КОм измерения сопротивления. Изображается на принципиальных схемах диод так, как на рисунке ниже, запомнить, где какой вывод легко: ток у нас, как известно, всегда течет от плюса к минусу, так вот треугольник в изображении диода как бы показывает своей вершиной направление тока, то есть от плюса к минусу.

Соединив красный щуп мультиметра с Анодом, мы можем убедиться в том, что диод пропускает ток в прямом направлении, на экране прибора будут цифры равные

800-900 или близкие к этому. Подключив щупы наоборот, черный щуп к аноду, красный к катоду мы увидим на экране единицу, что подтверждает, в обратном включении диод не пропускает ток. Рассмотренные выше диоды бывают плоскостные и точечные. Плоскостные диоды рассчитаны на среднюю и большую мощность и используют их в основном в выпрямителях. Точечные диоды рассчитаны на незначительную мощность и применяются в детекторах радиоприемников, могут работать на высоких частотах.

Плоскостной и точечный диод

Какие бывают типы диодов ?

Схематическое изображение диодов

Фото выпрямительного диода

А) На фото изображен рассмотренный нами выше диод.

Стабилитрон изображение на схеме

Б) На этом рисунке изображён стабилитрон, (иностранное название диод Зенера), он используется при обратном включении диода. Основная цель: поддержание напряжения стабильным.

Двуханодный стабилитрон – изображение на схеме

В) Двухсторонний (или двуханодный) стабилитрон. Плюс этого стабилитрона в том, что его можно включать вне зависимости от полярности.

Г) Туннельный диод, может использоваться в качестве усилительного элемента.

Д) Обращенный диод, применяется в высокочастотных схемах для детектирования.

Е) Варикап, применяется как конденсатор переменной ёмкости.

Ж) Фотодиод, при освещении прибора в цепи, подключенной к нему, возникает ток из-за возникновения пар электронов и дырок.

З) Светодиоды, всем известные, и наверное наиболее широко применяемые приборы, после обычных выпрямительных диодов. Применяются во многих электронных устройствах для индикации и не только.

Выпрямительные диоды выпускаются также в виде диодных мостов, разберем, что это такое – это соединенные для получения постоянного (выпрямленного) тока четыре диода в одном корпусе. Подключены они по Мостовой схеме, стандартной для выпрямителей:

Схема диодного моста

Имеют четыре промаркированных вывода: два для подключения переменного тока, и плюс с минусом. На фото изображен диодный мост КЦ405:

А теперь давайте рассмотрим подробнее область применения светодиодов. Светодиоды (вернее светодиодная лампа) выпускаются промышленностью и для освещения помещений, как экономичный и долговечный источник света, с цоколем позволяющим вкрутить их в обычный патрон для ламп накаливания.

Светодиодная лампа фото

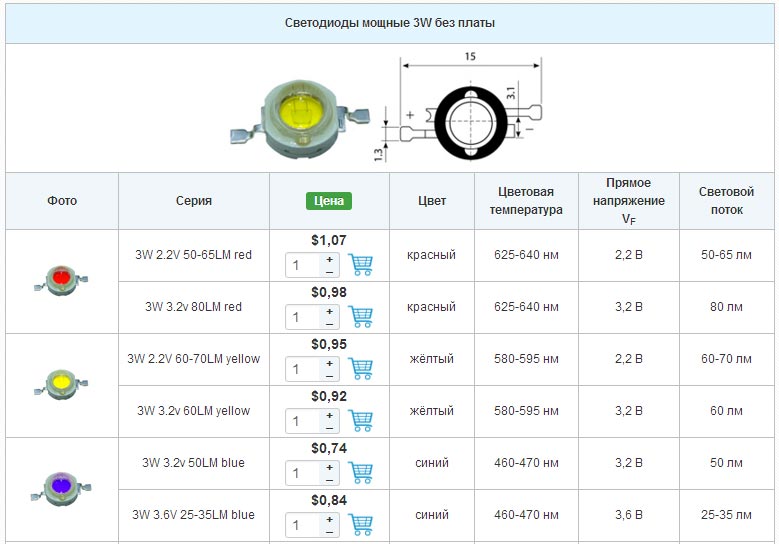

Светодиоды существуют в разных корпусах, в том числе и SMD.

Выпускаются и так называемые RGB светодиоды, внутри них находятся три кристалла светодиодов с разным свечением Red-Green-Blue соответственно Красный – Зеленый – Голубой, эти светодиоды имеют четыре вывода и позволяют путем смешения цветов получить видимым любой цвет.

Подключение RGB ленты

Эти светодиоды в SMD исполнении часто выпускаются в виде лент с уже установленными резисторами и позволяют подключать их напрямую к источнику питания 12 вольт. Можно для создания световых эффектов использовать специальный контроллер:

Светодиоды при использовании не любят, когда на них подается напряжение питания выше того, на которое они рассчитаны и могут перегореть сразу или спустя какое-то время, поэтому напряжение источника питания должно быть рассчитано по формулам. Для советских светодиодов типа АЛ-307 напряжение питания должно подаваться примерно 2 вольта, на импортные 2-2,5 вольта, естественно с ограничением тока. Для питания светодиодных лент, если не используется специальный контроллер, необходимо стабилизированное питание. Материал подготовил – AKV.

Диод является одной из разновидностей приборов, сконструированных на полупроводниковой основе. Обладает одним p-n переходом, а также анодным и катодным выводом. В большинстве случаев он предназначен для модуляции, выпрямления, преобразования и иных действий с поступающими электрическими сигналами.

Принцип работы:

Электрический ток воздействует на катод, подогреватель начинает накаливаться, а электрод испускать электроны.
Между двумя электродами происходит образование электрического поля.
Если анод обладает положительным потенциалом, то он начинает притягивать электроны к себе, а возникшее поле является катализатором данного процесса. При этом, происходит образование эмиссионного тока.
Между электродами происходит образование пространственного отрицательного заряда, способного помешать движению электронов. Это происходит, если потенциал анода оказывается слишком слабым. В таком случае, частям электронов не удается преодолеть воздействие отрицательного заряда, и они начинают двигаться в обратном направлении, снова возвращаясь к катоду.
Все электроны, которые достигли анода и не вернулись к катоду, определяют параметры катодного тока. Поэтому данный показатель напрямую зависит от положительного анодного потенциала.
Поток всех электронов, которые смогли попасть на анод, имеет название анодный ток, показатели которого в диоде всегда соответствуют параметрам катодного тока. Иногда оба показателя могут быть нулевыми, это происходит в ситуациях, когда анод обладает отрицательным зарядом. В таком случае, возникшее между электродами поле не ускоряет частицы, а, наоборот, тормозит их и возвращает на катод. Диод в таком случае остается в запертом состоянии, что приводит к размыканию цепи.

Устройство

Ниже приводится подробное описание устройства диода, изучение этих сведений необходимо для дальнейшего понимания принципов действия этих элементов:

Корпус представляет собой вакуумный баллон, который может быть изготовлен из стекла, металла или прочных керамических разновидностей материала.
Внутри баллона имеется 2 электрода. Первый является накаленным катодом, который предназначен для обеспечения процесса эмиссии электронов. Самый простейший по конструкции катод представляет собой нить с небольшим диаметром, которая накаливается в процессе функционирования, но на сегодняшний день более распространены электроды косвенного накала. Они представляют собой цилиндры, изготовленные из металла, и обладающие особым активным слоем, способным испускать электроны.
Внутри катодакосвенного накала имеется специфический элемент – проволока, которая накаливается под воздействием электрического тока, она называется подогреватель.
Второй электрод является анодом, он необходим для приема электронов, которые были выпущены катодом. Для этого он должен обладать положительным относительно второго электрода потенциалом. В большинстве случаев анод также имеет цилиндрическую форму.
Оба электрода вакуумных приборов полностью идентичны эмиттеру и базе полупроводниковой разновидности элементов.
Для изготовления диодного кристалла чаще всего используется кремний или германий. Одна из его частей является электропроводимой по p-типу и имеет недостаток электронов, который образован искусственным методом. Противоположная сторона кристалла также имеет проводимость, но n-типа и обладает избытком электронов. Между двумя областями имеется граница, которая и называется p-n переходом.

Такие особенности внутреннего устройства наделяют диоды их главным свойством – возможностью проведения электрического тока только в одном направлении.

Назначение

Ниже приводятся основные области применения диодов, на примере которых становится понятно их основное назначение:

Диодные мосты представляют собой 4, 6 или 12 диодов, соединенных между собой, их количество зависит от типа схемы, которая может быть однофазной, трехфазной полумостовой или трехфазной полномостовой. Они выполняют функции выпрямителей, такой вариант чаще всего используется в автомобильных генераторах, поскольку внедрение подобных мостов, а также использование вместе с ними щеточно-коллекторных узлов, позволило в значительной степени сократить размеры данного устройства и увеличить степень его надежности. Если соединение выполнено последовательно и в одну сторону, то это повышает минимальные показатели напряжения, которое потребуется для отпирания всего диодного моста.
Диодные детекторы получаются при комбинированном использовании данных приборов с конденсаторами. Это необходимо для того, чтобы было можно выделить модуляцию с низкими частотами из различных модулированных сигналов, в том числе амплитудно-модулированной разновидности радиосигнала. Такие детекторы являются частью конструкции многих бытовых потребителей, например, телевизоров или радиоприемников.
Обеспечение защиты потребителей от неверной полярности при включении схемных входов от возникающих перегрузок или ключей от пробоя электродвижущей силой, возникающей при самоиндукции, которая происходит при отключении индуктивной нагрузки. Для обеспечения безопасности схем от возникающих перегрузок, применяется цепочка, состоящая из нескольких диодов, имеющих подключение к питающим шинам в обратном направлении. При этом, вход, которому обеспечивается защита, должен подключаться к середине этой цепочки. Во время обычного функционирования схемы, все диоды находятся в закрытом состоянии, но если ими было зафиксировано, что потенциал входа ушел за допустимые пределы напряжения, происходит активация одного из защитных элементов. Благодаря этому, данный допустимый потенциал получает ограничение в рамках допустимого питающего напряжения в сумме с прямым падением показателей напряжение на защитном приборе.
Переключатели, созданные на основе диодов, используются для осуществления коммутации сигналов с высокими частотами. Управление такой системой осуществляется при помощи постоянного электрического тока, разделения высоких частот и подачи управляющего сигнала, которое происходит благодаря индуктивности и конденсаторам.
Создание диодной искрозащиты. Используются шунт-диодные барьеры, которые обеспечивают безопасность путем ограничения напряжения в соответствующей электрической цепи. В совокупности с ними применяются токоограничительные резисторы, которые необходимы для ограничения показателей электрического тока, проходящего через сеть, и увеличения степени защиты.

Прямое включение диода

На p-n-переход диода может оказывать воздействие напряжение, подаваемое с внешних источников. Такие показатели, как величина и полярность, будут сказываться на его поведении и проводимом через него электрическом токе.

Ниже подробно рассмотрен вариант, при котором происходит подключение плюса к области p-типа, а отрицательного полюса к области n-типа. В этом случае произойдет прямое включение:

Под воздействием напряжения от внешнего источника, в p-n-переходе сформируется электрическое поле, при этом его направление будет противоположным относительно внутреннего диффузионного поля.
Напряжение поля значительно снизится, что вызовет резкое сужение запирающего слоя.
Под воздействием этих процессов значительное количество электронов обретет возможность свободно переходить из p-области в n-область, а также в обратном направлении.
Показатели тока дрейфа во время этого процесса остаются прежними, поскольку они напрямую зависят только от числа неосновных заряженных носителей, находящихся в области p-n-перехода.
Электроны обладают повышенным уровнем диффузии, что приводит к инжекции неосновных носителей. Иными словами, в n-области произойдет повышение количества дырок, а в p-области будет зафиксирована повышенная концентрация электронов.
Отсутствие равновесия и повышенное число неосновных носителей заставляет их уходить вглубь полупроводника и смешиваться с его структурой, что в итоге приводит к разрушению его свойств электронейтральности.
Полупроводник при этом способен восстановить свое нейтральное состояние, это происходит благодаря получению зарядов от подключенного внешнего источника, что способствует появлению прямого тока во внешней электрической цепи.

Обратное включение диода

Теперь будет рассмотрен другой способ включения, во время которого изменяется полярность внешнего источника, от которого происходит передача напряжения:

Главное отличие от прямого включения заключается в том, что создаваемое электрическое поле будет обладать направлением, полностью совпадающим с направлением внутреннего диффузионного поля. Соответственно, запирающий слой будет уже не сужаться, а, наоборот, расширяться.
Поле, находящееся в p-n-переходе, будет оказывать ускоряющий эффект на целый ряд неосновных носителей заряда, по этой причине, показатели дрейфового тока останутся без изменений. Он будет определять параметры результирующего тока, который проходит через p-n-переход.
По мере ростаобратного напряжения, электрический ток, протекающий через переход, будет стремиться достичь максимальных показателей. Он имеет специальное название – ток насыщения.
В соответствии с экспоненциальным законом, с постепенным увеличением температуры будут увеличиваться и показатели тока насыщения.

Прямое и обратное напряжение

Напряжение, которое оказывает воздействие на диод, разделяют по двум критериям:

Прямое напряжение – это то, при котором происходит открытие диода и начинается прохождение через него прямого тока, при этом показатели сопротивления прибора являются крайне низкими.
Обратное напряжение – это то, которое обладает обратной полярностью и обеспечивает закрытие диода с прохождением через него обратного тока. Показатели сопротивления прибора при этом начинают резко и значительно расти.

Это приводит к росту параметров прямого тока, проходящего через диод. Когда данный прибор закрыт, то на него воздействует фактически все напряжение, по этой причине показатели проходящего через диод обратного тока являются незначительными, а сопротивление перехода при этом достигает пиковых параметров.

Работа диода и его вольт-амперная характеристика

Под вольт-амперной характеристикой данных приборов понимается кривая линия, которая показывает то, в какой зависимости находится электрический ток, протекающий через p-n-переход, от объемов и полярности напряжения, воздействующего на него.

Подобный график можно описать следующим образом:

Ось, расположенная по вертикали: верхняя область соответствует значениям прямого тока, нижняя область параметрам обратного тока.
Ось, расположенная по горизонтали: область, находящаяся справа, предназначена для значений прямого напряжения; область слева для параметров обратного напряжения.
Прямая ветвь вольт-амперной характеристики отражает пропускной электрический ток через диод. Она направлена вверх и проходит в непосредственной близости от вертикальной оси, поскольку отображает увеличение прямого электрического тока, которое происходит при увеличении соответствующего напряжения.
Вторая (обратная) ветвь соответствует и отображает состояние закрытого электрического тока, который также проходит через прибор. Положение у нее такое, что она проходит фактически параллельно относительно горизонтальной оси. Чем круче эта ветвь подходит к вертикали, тем выше выпрямительные возможности конкретного диода.
По графику можно наблюдать, что после роста прямого напряжения, протекающего через p-n-переход, происходит медленное увеличение показателей электрического тока. Однако постепенно, кривая достигает области, в которой заметен скачок, после которого происходит ускоренное нарастание его показателей. Это объясняется открытием диода и проведением тока при прямом напряжении. Для приборов, изготовленных из германия, это происходит при напряжении равном от 0,1В до 0,2В (максимальное значение 1В), а для кремниевых элементов требуется более высокий показатель от 0,5В до 0,6В (максимальное значение 1,5В).
Показанное увеличение показателей тока может привести к перегреву полупроводниковых молекул. Если отведение тепла, происходящее благодаря естественным процессам и работе радиаторов, будет меньше уровня его выделения, то структура молекул может быть разрушена, и этот процесс будет иметь уже необратимый характер. По этой причине, необходимо ограничивать параметры прямого тока, чтобы не допустить перегрева полупроводникового материала. Для этого, в схему добавляются специальные резисторы, имеющие последовательное подключение с диодами.
Исследуя обратную ветвь можно заметить, что если начинает увеличиваться обратное напряжение, которое приложено к p-n-переходу, то фактически незаметен рост параметров тока. Однако в случаях, когда напряжение достигает параметров, превосходящих допустимые нормы, может произойти внезапный скачок показателей обратного тока, что перегреет полупроводник и будет способствовать последующему пробою p-n-перехода.

Основные неисправности диодов

Иногда приборы подобного типа выходят из строя, это может происходить из-за естественной амортизации и старения данных элементов или по иным причинам.

Всего выделяют 3 основных типа распространенных неисправностей:

Пробой перехода приводит к тому, что диод вместо полупроводникового прибора становится по своей сути самым обычным проводником. В таком состоянии он лишается своих основных свойств и начинает пропускать электрический ток в абсолютно любом направлении. Подобная поломка легко выявляется при помощи стандартного мультиметра, который начинает подавать звуковой сигнал и показывать низкий уровень сопротивления в диоде.
При обрыве происходит обратный процесс – прибор вообще перестает пропускать электрический ток в каком-либо направлении, то есть он становится по своей сути изолятором. Для точности определения обрыва, необходимо использовать тестеры с качественными и исправными щупами, в противном случае, они могут иногда ложно диагностировать данную неисправность. У сплавных полупроводниковых разновидностей такая поломка встречается крайне редко.
Утечка, во время которой нарушается герметичность корпуса прибора, вследствие чего он не может исправно функционировать.

Пробой p-n-перехода

Подобные пробои происходят в ситуациях, когда показатели обратного электрического тока начинают внезапно и резко расти, происходит это из-за того, что напряжение соответствующего типа достигает недопустимых высоких значений.

Обычно различается несколько видов:

Тепловые пробои, которые вызваны резким повышением температуры и последующим перегревом.
Электрические пробои, возникающие под воздействием тока на переход.

График вольт-амперной характеристики позволяет наглядно изучать эти процессы и разницу между ними.

Электрический пробой

Последствия, вызываемые электрическими пробоями, не носят необратимого характера, поскольку при них не происходит разрушение самого кристалла. Поэтому при постепенном понижении напряжения можно восстановить всей свойства и рабочие параметры диода.

При этом, пробои такого типа делятся на две разновидности:

Туннельные пробои происходят при прохождении высокого напряжения через узкие переходы, что дает возможность отдельно взятым электронам проскочить через него. Обычно они возникают, если в полупроводниковых молекулах имеется большое количество разных примесей. Во время такого пробоя, обратный ток начинает резко и стремительно расти, а соответствующее напряжение находится на низком уровне.
Лавинные разновидности пробоев возможны благодаря воздействию сильных полей, способных разогнать носителей заряда до предельного уровня из-за чего они вышибают из атомов ряд валентных электронов, которые после этого вылетают в проводимую область. Это явление носит лавинообразный характер, благодаря чему данный вид пробоев и получил такое название.

Тепловой пробой

Возникновение такого пробоя может произойти по двум основным причинам: недостаточный теплоотвод и перегрев p-n-перехода, который происходит из-за протекания через него электрического тока со слишком высокими показателями.

Повышение температурного режима в переходе и соседних областях вызывает следующие последствия:

Рост колебания атомов, входящих в состав кристалла.
Попадание электронов в проводимую зону.
Резкое повышение температуры.
Разрушение и деформация структуры кристалла.
Полный выход из строя и поломка всего радиокомпонента.

На сегодняшний день электроника прочно вошла в жизнь и имеется в составе любого прибора или гаджета. Но, как не прискорбно, это было и приборы, и гаджеты ломаются и приходят в негодность. Самой часто встречающейся причиной, по которой многие приборы ломаются — это поломка одного из элемента электрической сети, к примеру диод.

Выполнить проверку поломки или неисправности этого элемента возможно самостоятельно. В статье разберем подробно как проверить диод мультиметром, а также что представляет из себя этот прибор и как им пользоваться.

Диоды бывают разные

Простой диод является элементом электрической сети и несет в себе роль полупроводника, то есть р-n переход. Он устроен так, что вполне может осуществить пропуск тока по цепи, но только в одну сторону. И осуществляется это от анода к катоду. Для этого обязательно к аноду присоединяется «плюс», а к катоду — «минус».

Обязательно стоит учесть и запомнить! Двигаться в обратном направлении ток в диоде не может. Из-за такого отличительного момента изделие возможно проверить на неисправность с помощью тестера или мультметра. Рассмотрим какие же бывают диоды и чем отличаются друг от друга.

Типы диодов:

Простой диод.
Стабилитрон, как понятно из названия он препятствует повышению напряжения, то есть стабилизирует его.
Варикап, диод обладающий емкостью, часто встречается в УКВ приемниках.
Тиристор, диод с управляющим электродом, при подачи сигнала на управляющий электрод можно управлять состоянием тиристора, то есть открывать его или закрывать. Такой элемент часто встречается в силовой электронике.
Симистор, примерно тоже самое, что и тиристор только для переменного напряжения. Диагностика данного диода будет рассмотрена в другой статье.
Светодиод, диод излучающий свет при прохождении через него тока.

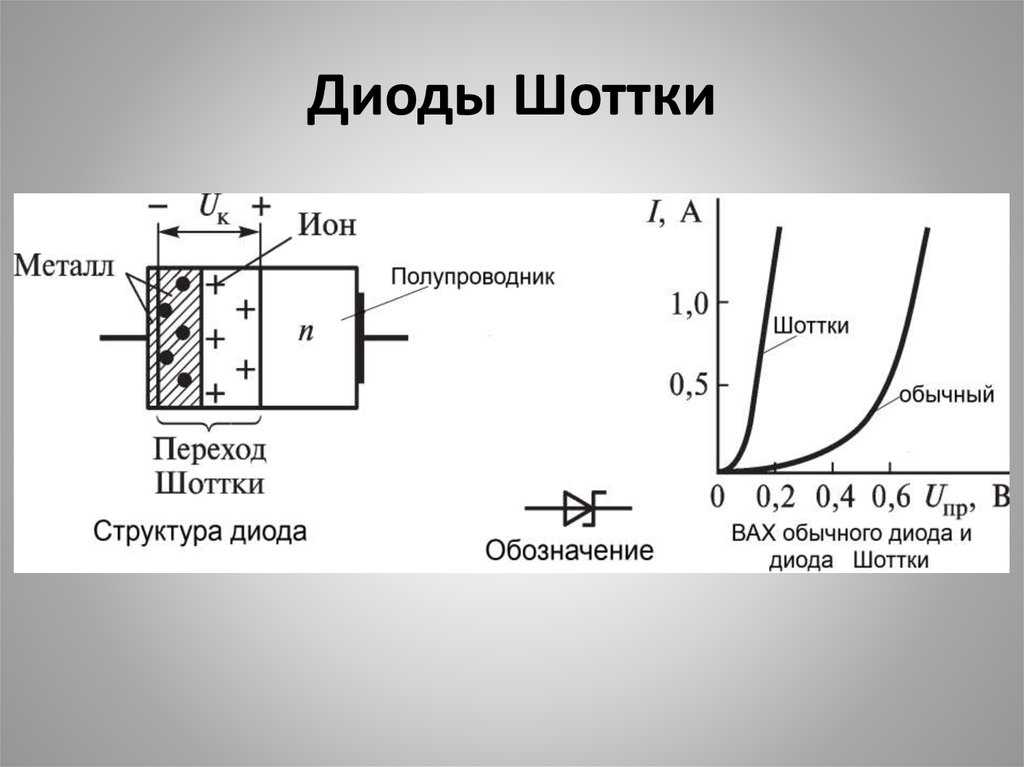

Диод Шотки, диод обладающий повышенным быстродействием и малым падением напряжения.

Также есть фотодиоды, инфракрасные диоды и др.

Несмотря на то, что диоды отличаются по назначению и переходу, их проверка выполняется аналогично. Принцип работы диодов аналогичен.

Что называется мультиметром?

Мультиметр — это прибор, который имеет ряд функций:

Измерение напряжения, тока;
Измерение сопротивления;
Прозвонка, в этом режиме мультиметр показывает напряжение падения в мВ.
Также могут буть функции измерения емкости, температуры, частоты и др.

Как проверить диод мультиметром?

После того как определились с типом диодов, их различиями и особенностями, а также с назначением этого прибора, можно рассмотреть порядок работы с ним. Проверка заключается в том, что проверяют пропускную способность тока через них. Если это правило соблюдается, то смело можно заявить, что элемент схемы работает исправно и не имеет недостатков.

Обычные диоды проверяются этим прибором без особых усилий. Чтобы выполнить диагностику этих элементов достаточно выполнить следующие действия:

Проверка работоспособности диода, светодиода, стабилитрона.

Устанавливаем прибор в режим прозвонки, если такого режима нет, то в режим измерения сопротивления 1кОм;
Убеждаемся, что щупы прибора подключены в нужные нам гнезда мультиметра;
Провод красного цвета подсоединяется к аноду, а провод черного цвета — к катоду;

Производим измерение. В режиме прозвонки, при подключении диода прибор показывает падение напряжения от 200 до 400 мВ для германиевых диодов, от 500 до 700 мВ для кремниевых. При измерении сопротивления прибор будет показывать сопротивление диода. К примеру, для германиевых элементов сопротивление составляет от 100 килоом до 1 магаома, для элементов выполненных из кремния этот показатель равен 1000 мегаом. Если проверяется выпрямительный полупроводник, то значение еще более высокое. Это обязательно нужно учитывать, чтобы не допустить ошибку при определении результатов;
Меняем местами красный и черный щуп прибора;
Производим измерение. Если диод подключить в обратном направлении, то прибор будет показывать единицу «1», то есть величина сопротивления или напряжения утечки бесконечно большая;

Нужно помнить, что может быть вовсе не поломка, а утечка. Этот вариант возможен в двух случаях, если прибор долго находился в эксплуатации или же сборка его была выполнена не качественно. Если имеется короткое замыкание или утечка, то прибор покажет низкое сопротивление. Причем при определении результата нужно учитывать вид полупроводника.

Делаем выводы о работоспособности элемента.

Если все показатели соблюдены, то можно смело сказать, что он работает правильно и исправен. А вот если хотя бы один параметр не верный, то это свидетельствует о том, что элемент нужно заменить.

Признаки неисправного диода

Если диод неисправен, то в режиме прозвонки прибор запищит, а в режиме измерения сопротивления покажет значение близкое к 0, что говорит о том что диод коротко замкнут, то есть пробит.
Если при обоих измерениях прибор показывает 1, тоесть бесконечно большую величину, это означает, что диод в обрывае.

Диодный мост

Бывает, что возникает необходимость в диагностике диодного моста. Он представляет собой сборку, которая состоит из 4 полупроводников. Причем они соединены так, что переменное напряжение преобразуется в постоянное. Принцип проверки практически такой же. Важной отличительной особенностью является то, что нужно определить как подключены диоды в диодном мосту и проверить каждый диод в прямом и обратном направлении.

Заключение

Провести диагностику работоспособности полупроводников в приборе самостоятельно не сложно. Важно соблюдать порядок действий с мультиметром и четко выполнять все по инструкции. Но при этом обязательно начиная проверку нужно обратить внимание на тип элемента, иметь понятие о том, какое должно быть рабочее сопротивление и напряжение у исправного диода этой разновидности и только потом проводить диагностику и делать выводы.

Используя прибор для проверки исправности диода или любых других целей нужно придерживаться техники безопасности при пользовании им. Все щупы должны быть в исправном состоянии, изоляция проводов должна быть целостной. Если имеются какие — ни будь дефекты, то их желательно сразу устранить, чтобы не нанести себе травмы при измерении. Также важно помнить, что у каждого прибора есть своя погрешность, в дешевых моделях она очень большая. И это важно учитывать при проведении проверки. От того насколько правильно будут выполнены все действия по диагностике, будет зависеть и результат проверки, и ее точность. Поэтому нужно уделить этому должное внимание.

3 простых способа, как проверить диод и тиристор

Среди домашних мастеров и умельцев периодически возникает необходимость определения работоспособности тиристора или симистора, которые широко используются в бытовых приборах для изменения скорости роторов электродвигателей, в регуляторах мощности осветительных приборов и в других устройствах.

Как работает диод и тиристор

Перед описанием способов проверки вспомним устройство тиристора, который не зря называют управляемым диодом. Это обозначает, что оба полупроводниковых элемента имеют почти одинаковое устройство и работают совершенно аналогично, за исключением того, что у тиристора введено ограничение — управление через дополнительный электрод посредством пропускания электрического тока сквозь него.

Тиристор и диод пропускают ток в одну сторону, которая во многих конструкциях советских диодов обозначена направлением угла треугольника на мнемоническом символе, расположенном прямо на корпусе. У современных диодов в керамическом корпусе катод обычно помечают нанесением кольцевой полоски около катода.

Проверить работоспособность диода и тиристора можно пропусканием тока нагрузки через них. Для этого допускается использовать лампочку накаливания от старых карманных фонариков, нить которой светится от тока порядка 100 mА или меньше. При прохождении тока через полупроводник лампочка будет гореть, а в случае отсутствия — нет.

Как проверить исправность диода

Обычно для оценки исправности диода пользуются омметром или другими приборами, обладающими функцией измерения активных сопротивлений. Прикладывая к электродам диода напряжение в прямом и обратном направлении, судят о величине сопротивления. При открытом p-n переходе омметр покажет значение равное нулю, а при закрытом — бесконечности.

Если омметр отсутствует, то исправность диода можно проверить, используя батарейку и лампочку.

Схема проверки исправности диода

Перед проверкой диода таким способом необходимо учитывать его мощность. Иначе ток нагрузки может разрушить внутреннюю структуру кристалла. Для оценки маломощных полупроводников рекомендуется вместо лампочки использовать светодиод и ток нагрузки снижать до 10-15 mA.

Как проверить исправность тиристора

Оценить работоспособность тиристора можно несколькими методами. Рассмотрим три, самых распространенных и доступных в домашних условиях.

Метод батарейки и лампочки

Схема проверки исправности тиристора

При использовании этого метода тоже следует оценивать токовую нагрузку 100 mA, создаваемую лампочкой на внутренние цепи полупроводника и применять ее кратковременно, особенно для цепей управляющего электрода.

На рисунке не показана проверка отсутствия короткого замыкания между электродами. Эта неисправность практически не встречается, но для полной уверенности в ее отсутствии следует попробовать пропустить ток через каждую пару всех трех электродов тиристора в прямом и обратном направлении. Для этого потребуется всего несколько секунд времени.

При сборке схемы по первому варианту полупроводниковый переход прибора не пропускает ток, и лампочка не горит. Это его основное отличие в работе от обычного диода.

Для открытия тиристора достаточно подать положительный потенциал источника на управляющий электрод. Этот вариант показан на второй схеме. У исправного прибора откроется внутренняя цепь и через него потечет ток. Об этом будет свидетельствовать свечение нити накала лампочки.

В третьей схеме показано отключение питания с управляющего электрода и прохождение тока через анод и катод. Это происходит за счет превышения тока удержания внутреннего перехода.

Эффект удержания используется в схемах регулирования мощности, когда для открытия тиристора, управляющего величиной переменного тока, подается кратковременный импульс тока от фазосдвигающего устройства на управляющий электрод.

Загорание лампочки в первом случае или отсутствие ее свечения во втором свидетельствуют о неисправности тиристора. А вот потеря свечения при снятом напряжении с контакта управляющего электрода может быть вызвана величиной тока, протекающей через цепь анод-катод меньшей, чем предельное значение удержания.

Разрыв цепи через анод или катод приводит тиристор в закрытое состояние.

Метод проверки с помощью самодельного прибора

Снизить риски повреждения внутренних схем полупроводниковых переходов при проверках маломощных тиристоров можно подбором величин токов через каждую цепочку. Для этого достаточно собрать простую электрическую схему.

На рисунке показано устройство, предназначенное для работы от 9-12 вольт. При использовании других напряжений питаний следует сделать перерасчет величин сопротивлений R1-R3.

Рис. 3. Схема прибора для проверки тиристоров

Через светодиод HL1 достаточно прохождения тока около 10 mA. При частом использовании прибора для подключений электродов тиристора VS желательно сделать контактные гнезда. Кнопка SA позволяет быстро коммутировать цепь управляющего электрода.

Загорание светодиода до нажатия кнопки SA или отсутствие его свечения — явный признак повреждения тиристора.

Метод с использованием тестера, мультиметра или омметра

Наличие омметра упрощает процесс проверки тиристора и напоминает предыдущую схему. В ней источником тока служат батареи прибора, а вместо свечения светодиода используется отклонение стрелки у аналоговых моделей или цифровые показания на табло у цифровых устройств. При показаниях большого сопротивления тиристор закрыт, а при малых величинах открыт.

Схема проверки тиристоров омметром

Здесь оценивается все те же три этапа проверки с отключенной кнопкой SA, нажатой на короткое время и снова отключенной. В третьем случае тиристор, скорее всего, изменит свое поведение из-за малой величины проверяемого тока: ее не хватит для удержания.

Низкое сопротивление в первом случае и высокое во втором свидетельствуют о нарушениях полупроводникового перехода.

Метод омметра позволяет проверять исправность полупроводниковых переходов без выпаивания тиристора из большинства монтажных плат.

Конструкцию симистора можно условно представить состоящей из двух тиристоров, включенных встречно по отношению друг к другу. У него анод и катод не имеют строгой полярности как у тиристора. Они работают с переменным электрическим током.

Качество состояния симистора можно оценить описанными выше методами проверки.

Схема проверки тиристоров омметром

Качество состояния симистора можно оценить описанными выше методами проверки.

Ранее ЭлектроВести писали, что Кабинет министров Украины, вероятнее всего, примет новую редакцию Порядка о возложении спецобязанностей (ПСО), которая будет предусматривать повышение тарифа на электроэнергию для отдельных категорий населения: сроки принятия документа, разделение населения на категории и другие детали пока обсуждаются в Минэнерго и НКРЭКУ.

По материалам: electrik.info.

Мощность

— сколько должен показывать диод на мультиметре?

Спросил 6 лет, 10 месяцев назад

Изменено 6 лет, 10 месяцев назад

Просмотрено 2к раз

\$\начало группы\$

Я пытаюсь самостоятельно изучить все эти вещи, так как я программист, а не инженер по профессии, так что любая помощь будет отличной.

У меня есть телевизор Samsung Модель: UA46B7000WF

Проблема в том, что в телевизоре перегорел предохранитель, который я заменил, а затем этот предохранитель перегорел, поэтому я решил проверить диод на плате питания (изображение ниже), поэтому один диод Прочитано 465 и одно прочитано 467, поэтому вот что меня интересует:

Диод закорочен? Я смотрел пару видеороликов на Youtube, и в нем говорилось, что он должен быть между 500 и выше, а в других местах 400 и ниже, поэтому я не уверен, закоротило ли оно

Есть ли какая-нибудь диаграмма, которую я могу использовать и научиться проверять, что каждый диод, регистр, конденсатор должен показывать на мультиметре? Я пытаюсь учиться и понимать, что любые хорошие учебные ресурсы будут отличными

Спасибо

питание
диоды
плата

\$\конечная группа\$

\$\начало группы\$

Ответ зависит от типа и состояния измеряемого диода. Как правило, хороший кремниевый диод с прямым смещением имеет падение напряжения от 0,5 до 0,8 В.
Хороший германиевый диод с прямым смещением будет иметь падение напряжения от 0,2 до 0,3 В.

Обычно лучше проверить диод вне цепи.
Вы также должны проверить диод в обоих направлениях, чтобы убедиться, что он блокирует ток в одном направлении (т. е. не показывает падения напряжения (т. е. 0 В), когда диод смещен в обратном направлении).

\$\конечная группа\$

\$\начало группы\$

Надеюсь, это поможет: в нем показано, как проверять диоды с помощью мультиметра, а также дано достаточно подробностей.

http://en-us.fluke.com/training/training-library/test-tools/digital-multimeters/how-to-test-diodes-using-a-digital-multimeter.html

\$\конечная группа\$

\$\начало группы\$

Вам нужно добавить единицы. Мультиметр показал 465 что? Ом? мА? Вольт (надеюсь, нет)? Вы измеряли относительно земли или через клеммы?

Типичное падение напряжения на диоде обычно составляет около 0,6 В и зависит от многих факторов, таких как температура и тип диода. Это означает, что правильно работающий диод должен иметь небольшое напряжение (около 0,6) при измерении на двух клеммах в прямом направлении. Если под закороченным вы подразумеваете, что внутренние части диода закорочены, тогда вы вообще не должны получать какие-либо показания на мультиметре, поскольку две клеммы будут определенно иметь одинаковый потенциал. Опять же, трудно сказать, потому что вы не маркировали единицы.

Есть много продуктов, которые имеют отчеты о спецификациях, в которых указаны напряжения для контрольных точек и т. д. для конкретных случаев, таких как ваш, но я не думаю, что вам очень повезет найти один для телевизора. Если вы уверены в своих силах, вы можете попытаться диагностировать и устранить проблему самостоятельно, но если у вас нет опыта работы с электроникой, я настоятельно рекомендую отдать ее на профессиональный ремонт или, по крайней мере, попросить кого-то с опытом помочь вам. Я бы не стал копаться в телевизоре, если у вас нет сильного опыта работы с электроникой, и даже в этом случае вам следует соблюдать осторожность. Пожалуйста будь осторожен.

\$\конечная группа\$

\$\начало группы\$

Что касается показаний, полученных при проверке диодов/выпрямителей с использованием диапазона проверки диодов мультиметра, следует отметить, что полупроводниковые устройства считаются нелинейными по сопротивлению.

Один и тот же диод, измеренный на разных приборах, скорее всего, даст разные результаты, поскольку показания будут в некоторой степени зависеть от уровня тестового тока, выдаваемого мультиметром.

Полученное значение представляет собой прямое падение напряжения в мВ и зависит от типа устройства и температуры окружающей среды, как указали другие участники.

В подавляющем большинстве схем разница в показаниях «исправного» диода с прямым и обратным смещением, как правило, настолько велика, что позволяет выполнять проверки GO/NOGO с устройством в цепи, но, конечно же, без питания!

Переходы база-эмиттер и база-коллектор биполярных транзисторов могут быть проверены аналогичным образом на соответствие GO/NOGO.

\$\конечная группа\$

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но никогда не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

Измерения диодов с помощью источника

На этой странице описывается, как использовать источник-измеритель Keithley серии 2600 для измерения вольтамперных характеристик диода. Измеритель источника состоит из двух блоков источника-измерителя (SMU). Каждый SMU может подавать напряжение и измерять ток или подавать ток и измерять напряжение. Подсоедините одну сторону диода к клемме Hi SMU, а другую сторону к клемме Lo того же SMU. Мы будем использовать программу Python для выполнения цикла, в котором на каждом этапе цикла источник будет измерять напряжение на диоде, а затем измерять ток через диод. Собранные данные затем будут отображены с помощью пакета matplotlib.

Загрузите скрипт Python example_diode.py и библиотеку Python Keithley 2600 Python library и сохраните их в своем каталоге.

от KeithleyV15 импорт SMU26xx импортировать matplotlib.pyplot как plt «»» ПРИМЕР: характеристика диода Схема: ————— | | —— -|- | А | СМУ \|/ —— -|- | | ————— «»» «»» ******* Подключиться к Sourcemeter ******** «»» # инициализируем Sourcemeter и подключаемся к нему # вам может понадобиться изменить IP-адрес в зависимости от того, какой источник вы используете sm = SMU26xx(«TCPIP0::129. 27.158.189::inst0::INSTR») # получаем один канал Sourcemeter (нам нужен только один для этого измерения) smu = sm.get_channel(sm.CHANNEL_A) «»» ******* Настройка канала A SMU ******** «»» # сброс настроек по умолчанию сму.сброс() # установить режим работы smu.set_mode_voltage_source() # установить параметры напряжения и тока smu.set_voltage_range(20) smu.set_voltage_limit(20) smu.set_voltage(0) smu.set_current_range(0.05) #50 мА smu.set_current_limit (0,05) smu.set_current (0) «»» ******* Проведите развертку напряжения и некоторые измерения ******** «»» # определить параметры развертки развертка_старт = -20 развертка_конец = 20 шаг_развертки = 0,1 шаги = int((конец_развертки — начало_развертки) / шаг_развертки) # определить переменные, в которых мы будем хранить измерения data_current = [] data_voltage = [] # включить вывод smu.enable_output() # пройтись по напряжениям и получить значения от устройства для nr в диапазоне (шаги): # рассчитать новое напряжение, которое мы хотим установить Voltage_to_set = начало_развертки + (шаг_развертки * число) # устанавливаем новое напряжение на SMU smu. set_voltage (напряжение_для_установки) # получить ток и напряжение от SMU и добавить их в список, чтобы мы могли построить их позже [ток, напряжение] = smu.measure_current_and_voltage() data_voltage.append(напряжение) data_current.append(текущий) print(str(напряжение)+’ V; ‘+str(ток)+’ A’) # отключить вывод smu.disable_output() # правильно отключиться от устройства sm.disconnect() «»» ******* Постройте график полученных данных ******** «»» plt.plot (напряжение_данных, ток_данных, ‘x-‘, ширина линии = 2) # установить метки и заголовок plt.xlabel(‘Напряжение / В’, размер шрифта=14) plt.ylabel(‘Текущий / A’, размер шрифта=14) plt.title(‘Характеристики диода’, fontsize=14) plt.tick_params (размер метки = 14) plt.show()
example_diode.py

В сценарии example_diode.py сначала инициализируется измеритель источника, а затем устанавливаются пределы напряжения и тока. Прочтите техпаспорт измеряемого диода, чтобы узнать, какие токи и напряжения он может выдерживать. Для примера измерений мы использовали стабилитрон BZY97C18. В техническом паспорте BZY97C18 указано, что диод может выдерживать максимальный ток 66 мА.

В сценарии определен цикл For, который устанавливает напряжение на диоде с помощью команды ‘smu.set_voltage()’, а затем напряжение на диоде и ток через диод измеряются с помощью ‘smu.measure_current_and_voltage() команда. Просмотрите сценарий, а затем запустите его. Он должен распечатать точки данных и построить график. Пример ВАХ для BZY9Ниже показан стабилитрон 7С18. Наблюдается резкое увеличение тока при прямом напряжении смещения и резкий пробой при -18,2 В при обратном смещении.

Код изменяет напряжение от -20 В до +20 В, но источник не будет подавать напряжение, которое приведет к тому, что ток превысит установленный предел тока.

Для последующего анализа было бы удобно сохранить данные. Мы добавим некоторый код, который автоматически сохраняет данные в текстовом файле и автоматически передает данные и сценарий измерения в ElabFTW (отметьте здесь, чтобы получить учетную запись). Этот код добавляет время к имени файла, чтобы каждое измерение сохранялось в отдельном файле. Создайте новый каталог и загрузите в него файл «example_diode2.py». Загрузите библиотеку setupElab.py, поместите ее в свой каталог и быстро настройте библиотеку на свой токен, как описано здесь. Также скопируйте в этот каталог библиотеку Python для Keithley 2600. Откройте файл «example_diode2.py» и найдите строку, в которой определены имена файлов, и замените (ваш каталог) именем каталога, в котором файлы должны быть сохранены.

от KeithleyV15 импорт SMU26xx из setupElab импортировать eLabFTW импортировать matplotlib.pyplot как plt время импорта импорт даты и времени импортировать CSV импортировать numpy как np «»» ПРИМЕР: характеристика диода Схема: ————— | | —— -|- | А | СМУ \|/ —— -|- | | ————— «»» # Подключитесь к eLab и создайте эксперимент exp_title = «Измерения диодов» exp_description = «Измерение ВАХ» exp_date = datetime. datetime.now().strftime(«%Y_%m_%d») # elab = eLabFTW() elab.set_experiment(exp_title, exp_date, exp_description) # вы можете добавить дополнительный тег для своей группы, например, #SS22S3 или #WS23S1 elab.add_tag(exp_title,»#tagname») «»» ******* Подключиться к Sourcemeter ******** «»» # инициализируем Sourcemeter и подключаемся к нему # вам может понадобиться изменить IP-адрес в зависимости от того, какой источник вы используете sm = SMU26xx(«TCPIP0::129.27.158.189::inst0::INSTR») # получаем один канал Sourcemeter (нам нужен только один для этого измерения) smu = sm.get_channel(sm.CHANNEL_A) «»» ******* Настройка канала A SMU ******** «»» # сброс настроек по умолчанию сму.сброс() # установить режим работы smu.set_mode_voltage_source() # установить параметры напряжения и тока smu.set_voltage_range(20) smu.set_voltage_limit(20) smu.set_voltage(0) smu.set_current_range(0,01) smu.set_current_limit (0,01) smu.set_current (0) «»» ******* Для сохранения данных ******** «»» # Создайте уникальные имена файлов для сохранения данных time_for_name = datetime. datetime.now().strftime(«%Y_%m_%d_%H%M%S») filename_csv = ‘Диод’ + time_for_name + ‘.csv’ filename_pdf = ‘Диод’ + time_for_name + ‘.pdf’ # Заголовок для csv с open(filename_csv, ‘a’) как csvfile: писатель = csv.writer (csvfile, delimiter=’;’, lineterminator=’\n’) Writer.writerow([«Напряжение / В», «Ток / А»]) «»» ******* Проведите развертку напряжения и некоторые измерения ******** «»» # определить параметры развертки развертка_старт = -20 развертка_конец = 20 шаг_развертки = 0,1 шаги = int((конец_развертки — начало_развертки) / шаг_развертки) # определить переменные, в которых мы будем хранить измерения data_current = [] data_voltage = [] # включить вывод smu.enable_output() # пройтись по напряжениям и получить значения от устройства для nr в диапазоне (шаги): # рассчитать новое напряжение, которое мы хотим установить Voltage_to_set = начало_развертки + (шаг_развертки * число) # устанавливаем новое напряжение на SMU smu. set_voltage (напряжение_для_установки) # получить ток и напряжение от SMU и добавить их в список, чтобы мы могли построить их позже [ток, напряжение] = smu.measure_current_and_voltage() data_voltage.append(напряжение) data_current.append(текущий) print(str(напряжение)+’ V; ‘+str(ток)+’ A’) # Записываем данные в csv с open(filename_csv, ‘a’) как csvfile: писатель = csv.writer (csvfile, delimiter=’;’, lineterminator=’\n’) Writer.writerow([напряжение, ток]) # отключить вывод smu.disable_output() # правильно отключиться от устройства sm.disconnect() «»» ******* Постройте график полученных данных ******** «»» plt.plot (напряжение_данных, ток_данных, ‘x-‘, ширина линии = 2) # установить метки и заголовок plt.xlabel(‘Напряжение / В’, размер шрифта=14) plt.ylabel(‘Текущий / A’, размер шрифта=14) plt.title(‘Характеристики диода’, fontsize=14) plt.tick_params (размер метки = 14) plt.tight_layout() plt.savefig(имя_файла_pdf) # Загрузить файлы в eLab elab. upload_file(filename_csv) elab.upload_file(имя_файла_pdf) elab.upload_script(__file__) # в качестве последнего шага покажите рисунок plt.show()
example_diode2.py

Есть три интересных режима этой диодной кривой.

Режим прямого смещения, при котором ток увеличивается экспоненциально с ростом тока.
Режим обратной блокировки, при котором протекает очень небольшой ток.
Режим обратного пробоя, при котором диод резко открывается при обратном смещении.

Режим прямого смещения
В режиме прямого смещения мы ожидаем, что ток подчиняется диодной формуле

$$I = I_S\left(\exp\left(\frac{eV}{\eta k_BT}\right) — 1\right)\hspace{0.5cm}\text{[A]}.$$

Здесь $I$ — ток, $I_S$ — ток насыщения, $e$ — элементарный заряд, $V$ — напряжение, $k_B$ — постоянная Больцмана, \ (T\) — абсолютная температура, а $\eta$ — фактор неидеальности, который обычно находится между 1 и 2.

В режиме прямого смещения обычно строят логарифм зависимости тока от напряжения. Сохраните скрипт Python под другим именем и измените его, чтобы развернуть напряжение от -1 В до 1 В. Развертка_шага должна быть уменьшена примерно до 0,01, чтобы в этом диапазоне напряжений было собрано достаточно данных. Постройте полулогарифмический график $\log (I)$ против $|V|$, как показано ниже.

Для больших положительных напряжений график должен представлять собой прямую линию с наклоном $\frac{e}{\eta k_BT}$ и точкой пересечения $\log (I_S) $. Необходимо будет записывать данные для разных диапазонов тока. Диапазон тока 100 мА не позволяет точно измерять малые токи вблизи $V=0$. Ниже приведен график зависимости $\log (I)$ от $V$ для различных диапазонов тока. Обратите внимание, что большие диапазоны тока дают неточные показания для малых токов.

Программа, которая считывает файлы данных csv и строит график $\log (I)$ против $V$, чтобы построить подобный график, показана ниже.

импортировать matplotlib.pyplot как plt импортировать numpy как np импортировать панд # Открыть CSV-файлы журнала log_e2 = np. asarray(pandas.read_csv(‘Diode2018_04_04_162758e2.csv’, sep=’;’)) log_e5 = np.asarray(pandas.read_csv(‘Diode2018_04_04_163008e5.csv’, sep=’;’)) log_e8 = np.asarray(pandas.read_csv(‘Diode2018_04_04_163125e8.csv’, sep=’;’)) plt.semilogy(log_e2[:, 0], log_e2[:, 1], ‘k’) plt.semilogy(log_e5[2:-1, 0], log_e5[2:-1, 1], ‘b’) plt.semilogy(log_e8[2:-1, 0], log_e8[2:-1, 1], ‘r’) plt.xlabel(‘Напряжение / В’) plt.ylabel(‘Текущий/A’) plt.title(‘Логарифмическое представление характеристической кривой диода при прямом смещении’,fontsize=10) plt.legend((‘Значения с диапазоном 1e-2 A’, «Значения в диапазоне 1e-5 A», ‘Значения в диапазоне 1e-8 A’)) plt.grid() plt.show()
plot_log.py

Вы можете настроить диапазоны графиков, чтобы исключить данные, взятые там, где текущий диапазон задан неправильно. Пример скорректированного графика показан ниже.

График зависимости $\log (I)$ от $|V|$ в более широком диапазоне напряжений, включая напряжение пробоя, показан ниже.

При фокусировке на область вблизи пробоя видно отчетливое изменение поведения тока при $V=18,3\,\text{V}$.

BZY97C18 техпаспорт
Справочное руководство Keithley 2600 (pdf)
Справочник по измерениям низкого уровня — 7-е издание — Tektronix (pdf)
Библиотека Keithley 2600 Python
Шаблон файла измерений

Производственные испытания диодов

Линда Рэй, бизнес-менеджер, группа тестирования компонентов, Keithley Instruments, Inc.

Содержимое

Испытательное оборудование
Производственный тест диода
Конфигурация и сценарии системы тестирования
Полярность диода известна
Полярность/ориентация диода неизвестна — обработчик компонентов может поворачивать устройство
Полярность/ориентация диода неизвестна — обработчик компонентов не поворачивает устройство
IEEE -488 Bus Operation
Обработчик с возможностью поворота диода
Обработчик без возможности поворота диода
Переключение нескольких диодов
Типичные источники ошибок
Список оборудования

Высококачественное производственное тестирование упакованных диодов по принципу «годен/не годен» в одной точке имеет решающее значение для обеспечения соответствия спецификациям производителей и устранения дефектных устройств до их отгрузки. Большинство типов диодов проходят как минимум один тест на полярность и три параметрических теста в процессе окончательной проверки. Хотя надежность этих испытаний важна для обеспечения качества продукции, не менее важно, чтобы они выполнялись быстро для поддержания высокой производительности.

Контрольно-измерительные приборы

Как правило, для выполнения этих тестов требуется несколько инструментов, таких как цифровой мультиметр (DMM), источник напряжения и источник тока. Однако по мере увеличения количества приборов в тестовой системе общий процесс измерения замедляется, что снижает производительность тестирования. Координация работы отдельных приборов продлевает цикл измерений за счет увеличения требуемого объема трафика шины. Система, сконфигурированная с отдельным цифровым мультиметром и источниками, также требует значительно больше места в стойке, чем система, построенная со всеми этими функциями в одном устройстве.

В дополнение к более высокой стоимости оборудования, три отдельных прибора также означают, что необходимо изучить три набора команд, что усложняет программирование и обслуживание системы. Использование нескольких инструментов и источников также усложняет синхронизацию запуска и увеличивает неопределенность запуска.

Однако, благодаря современным цифровым приборам, доступным сегодня, системы производственных испытаний диодов могут быть сконфигурированы с использованием одного прибора, который может генерировать и измерять как ток, так и напряжение. Такие приборы доказали свою высокую эффективность для точного и эффективного проведения производственных испытаний диодов.

Содержание

Производственные испытания диодов

По сути, существует четыре производственных теста диодов: полярность, прямое напряжение (V _F), обратное напряжение пробоя (V _R) и ток утечки (I _R). На рис. 1 показаны типичная вольт-амперная характеристика диода и контрольные точки для параметрических тестов.

Проверка полярности часто требуется для многих новых корпусов диодов для поверхностного монтажа, таких как корпус малых контурных диодов (SOD). Такие диоды не ориентируются автоматически в одном и том же направлении в манипуляторе компонентов, поэтому иногда необходимо определять полярность устройства перед началом полной последовательности функционального тестирования.

Проверка полярности предназначена для безопасного и быстрого определения ориентации диода перед выполнением функциональных тестов устройства. Характеристики пробоя диода используются для индикации полярности диода одним из двух способов. Через диод можно подать положительный ток и измерить напряжение. Напряжение менее 1 В (обычно) указывает на прямую полярность диода, а высокое напряжение указывает на пробой и обратную полярность.

В качестве альтернативы может быть подан отрицательный ток, и в этом случае измерение напряжения менее 1 В указывает на обратную полярность, а высокое напряжение указывает на пробой и прямую полярность. Выбор между этими двумя методами проверки полярности зависит прежде всего от общей структуры программы проверки.

Параметрический тест прямого напряжения (V _F ) включает подачу заданного прямого тока смещения в пределах нормального рабочего диапазона диода, а затем измерение результирующего падения напряжения. Чтобы пройти тест, напряжение должно быть в пределах указанных минимальных и максимальных значений.

Для параметрического теста обратного напряжения пробоя (V _R) подается указанное обратное смещение тока и измеряется результирующее падение напряжения на диоде. Чтобы определить, проходят диоды или нет, измерения сравниваются с заданным минимальным пределом.

Параметрический тест тока утечки (I _R) проверяет низкий уровень тока, который протекает через диод в условиях обратного напряжения. Этот тест выполняется путем подачи заданного обратного напряжения с последующим измерением результирующего тока утечки. Хорошие диоды будут производить ток утечки, который меньше или равен указанному максимальному значению.

Содержание

Конфигурация тестовой системы и сценарии

На рис. 2 показана блок-схема системы на основе источника-измерителя для тестирования производства диодов.

Как показано на рис. 2 , диод или корпус диода помещают в испытательное приспособление и подключают к входу источника-измерителя (SMU), производственного контрольно-измерительного прибора с одним диодом. Чтобы предотвратить генерацию нежелательных токов, используется текстовое приспособление для защиты диода от света. Используя шину IEEE-488 для управления, SMU питает и измеряет диод. Полученные результаты затем сравниваются с предварительно заданными в приборе пределами, и выполняется определение «годен/не годен».

Выходные сигналы цифрового порта ввода-вывода SMU используются для взаимодействия с обработчиком для инициирования ориентации диодов и/или группирования. В этом конкретном примере прибор оснащен четырьмя цифровыми выходными линиями, которые можно настроить с помощью стандартных команд для программируемых приборов (SCPI). В зависимости от того, как запрограммирован SMU, каждый цифровой выходной код передает сообщение, например, «деталь в порядке», «деталь плохая», «переверните деталь» и т. д.

Способность SMU напрямую взаимодействовать с обработчиком компонента освобождает ПК во время операций управления обработчиком. Это позволяет компьютеру загружать и сохранять тестовые данные, пока новый диод или корпус диода помещается в тестовое приспособление.

Ниже приведены три алгоритма, которые описывают тестирование диодов в трех разных сценариях, в зависимости от возможностей обработчика и корпуса диода.

Содержание

Полярность диода известна

Следующий алгоритм описывает работу системы производственных испытаний диодов на основе SMU для выполнения описанных измерений, когда полярность диода известна до функционального тестирования.

Оператор указывает компьютеру, что партия диодов находится на месте и готова к испытаниям.
ПК инициирует работу SMU по шине IEEE.
SMU ожидает триггера Start of Test от обработчика.
Когда первый диод находится в нужном положении, обработчик отправляет триггерный сигнал начала тестирования на SMU, указывая, что первый диод готов к тестированию.
SMU запускает функциональные тесты диодов в порядке, сохраненном в памяти источника, определяет годен/не годен и сохраняет данные для каждого теста: прямое напряжение, напряжение пробоя и ток утечки.
SMU отправляет общий код прохождения/непрохождения теста и сигнал окончания тестирования обработчику и отправляет тестовые данные на ПК (операции выполняются параллельно). ( Примечание: Некоторые SMU могут не иметь этой возможности.)
Повторите шаги 3–6 для остальных диодов в партии.
SMU возвращается в состояние ожидания. Оператор устанавливает новую партию диодов в манипулятор.
При необходимости повторите шаги 1–8.

Содержание

Полярность/ориентация диода неизвестна — обработчик компонентов может повернуть устройство

Следующий алгоритм описывает работу системы производственных испытаний диодов на основе SMU для выполнения описанных измерений, когда полярность диода неизвестна до функционального тестирования, и манипулятор может поворачивать диод один за другим.

См. шаги 1–4 последовательности Известная полярность диода .
SMU выполняет проверку полярности. Если диод проверен в прямой полярности, SMU приступает к функциональным испытаниям. Если диод проверен на обратной полярности, обработчику посылается сигнал, чтобы повернуть устройство и вернуться к шагу 4 (см. 9).0190 Полярность диода известная последовательность ).
Когда диод находится в прямой полярности, SMU запускает функциональные тесты диода в порядке, хранящемся в памяти источника, определяет годен/не годен и сохраняет данные для каждого теста: прямое напряжение, напряжение пробоя и ток утечки.
SMU отправляет общий код прохождения/непрохождения теста и сигнал окончания тестирования обработчику и отправляет тестовые данные на ПК (операции выполняются параллельно). ( Примечание: Некоторые SMU могут не иметь этой возможности.)
Повторить последовательность действий для остальных диодов в партии.
SMU возвращается в состояние ожидания. Оператор устанавливает новую партию диодов в манипулятор.
При необходимости повторите все шаги.

Содержание

Полярность/ориентация диода неизвестна — обработчик компонентов не поворачивает устройство

Этот алгоритм описывает работу системы тестирования производства диодов для выполнения описанных измерений, когда полярность диода неизвестна до функционального тестирования, и манипулятор не может повернуть тестируемое устройство.

См. шаги 1–4 последовательности Известная полярность диода .
SMU выполняет проверку полярности. Если диод проверен при прямой полярности, SMU приступает к функциональным испытаниям с использованием параметров прямой полярности (см. Шаг 3). Если диод проверен на обратной полярности, SMU запускает тесты с использованием параметров обратной полярности (см. Шаг 4).
SMU выполняет функциональные тесты диодов прямой полярности в порядке, хранящемся в памяти источника, определяет годен/не годен и сохраняет данные для каждого теста: прямое напряжение, напряжение пробоя и ток утечки.
SMU выполняет функциональные тесты диодов с обратной полярностью в порядке, хранящемся в памяти источника, определяет годен/не годен и сохраняет данные для каждого теста: прямое напряжение, напряжение пробоя и ток утечки.
SMU отправляет обработчику общий код прохождения/непрохождения, индикатор полярности диодов и сигнал окончания тестирования, а также отправляет тестовые данные на ПК (операции выполняются параллельно). ( Примечание: Некоторые SMU могут не иметь этой возможности.)
Повторить последовательность для остальных диодов в партии.
SMU возвращается в режим ожидания. Оператор устанавливает новую партию диодов в манипулятор.
При необходимости повторите все шаги.

Содержание

Работа шины IEEE-488

Ниже приведены общие рекомендации по написанию программы для настройки и выполнения функциональных тестов диодов. Как показывает эта процедура, каждая тестовая установка сохраняется в исходной ячейке памяти (SML). Для целей данного обсуждения предполагается, что SMU с разделенным SML. Этот прибор имеет емкость хранения до 100 тестовых наборов (49когда необходимо определить полярность) в отдельных SML. Следует отметить, что некоторые SMU могут не иметь такой возможности.

Функциональные тесты диодов могут выполняться в различных последовательностях от одного триггера по шине IEEE. Прибор проходит через SML без вмешательства компьютера, тем самым экономя время шины IEEE и увеличивая пропускную способность системы. В следующих рекомендациях предполагается, что проверка полярности не требуется.

Инициализация инструментальной шины общего назначения (GPIB) и SMU.
Установите параметры SMU, которые будут общими для всех тестов (например, автообнуление, формат данных и т. д.).
Определение теста прямого напряжения.
Команда SMU на источник тока: установите диапазон источника, значение и задержку.
Команда SMU для измерения напряжения: установите диапазон измерения и значение соответствия.
Установка предельных значений и битовых комбинаций цифрового выхода для каждого результата «годен/не годен».
Сохраните конфигурацию проверки прямого напряжения в SML #1.
Определение напряжения пробоя.
Команда SMU на источник тока: установите диапазон источника, значение и задержку.
Команда SMU для измерения напряжения: установите диапазон измерения и значение соответствия.
Установка предельных значений и битовых комбинаций цифрового выхода для каждого результата «годен/не годен».
Сохранить тест напряжения пробоя в SML #2.
Определение проверки тока утечки.
Команда SMU на напряжение источника: установите диапазон источника, значение и задержку.
Команда SMU для измерения тока: установите диапазон измерения и значение соответствия.
Установка предельных значений и битовых комбинаций цифрового выхода для каждого результата «годен/не годен».
Сохранить тест тока утечки в SML #3.
Установить режим триггера для интерфейса обработчика.
Начать тестирование.
Сохранить данные.

Завершение проверки полярности перед функциональным тестированием требует внесения некоторых изменений в программу и дополнений к ранее перечисленным основным рекомендациям. Конкретные изменения зависят от типа используемого обработчика, как описано ранее. Однако для любого сценария интеграция теста полярности с последующими функциональными тестами выполняется с использованием возможности ветвления исходной ячейки памяти SMU. Эта возможность позволяет пользователю запрограммировать прибор на выполнение различных последовательностей тестов, хранящихся в исходной памяти, в зависимости от результатов предыдущего теста. В этом примере выполнение функциональных тестов происходит по-разному, в зависимости от результатов первоначального теста полярности.

Еще одна функция SMU, используемая в этих тестовых сценариях, — это тест на соответствие требованиям. Для проверки полярности значение соответствия прибора устанавливается на уровень, который указывает на пробой диода, и активируется Предел 1 для установки условия ПРОШЕЛ/НЕ ПРОШЕЛ в зависимости от того, достигает ли входное напряжение этого значения соответствия. Этот метод позволяет определять полярность диода без затрат времени на измерение фактического напряжения, тем самым увеличивая производительность теста.

В следующих рекомендациях предполагается, что требуется проверка полярности.

Содержание

Манипулятор с возможностью поворота диода

Работа шины IEEE для этой конфигурации аналогична работе для тестирования диодов известной полярности, за исключением использования дополнительных SML и ответвления.

SML #1 содержит проверку полярности, которая является проверкой обратного напряжения, которая считается пройденной, если диод выходит из строя (т. е. достигается настройка соответствия), указывающая на прямую полярность. Ограничение 1 устанавливается для отказа, когда SMU не соответствует требованиям.
Одна из четырех цифровых выходных линий SMU используется для указания обработчику, когда необходимо повернуть диод для исправления полярности.
SML № 2, № 3 и № 4 назначены в качестве фиктивных тестовых местоположений, необходимых просто для увеличения исходной памяти и счетчиков запуска. Эти SML выполняются только в том случае, если встречается диод обратной полярности, т. е. тест SML #1 (полярность) приводит к состоянию FAIL.
SML № 20, № 21 и № 22 (или любые другие три последовательных местоположения SML) проводят функциональные тесты прямого напряжения, напряжения пробоя и тока утечки, которые выполняются, когда тест SML № 1 дает результат «ПРОШЕЛ».

Содержание

Манипулятор без возможности поворота диода

Работа шины IEEE для этой конфигурации аналогична работе для тестирования диодов известной полярности, за исключением использования дополнительных SML и ответвления. Однако она немного отличается от предыдущей процедуры своей структурой и использованием цифровых входов/выходов.

SML #1 содержит тест на полярность, то есть тест на прямое напряжение, который считается пройденным, если не происходит пробоя (прибор не достигает соответствия), с указанием прямой полярности. Ограничение 1 устанавливается для отказа, когда SMU соответствует требованиям.
SML #2, #3 и #4 используются для хранения настроек функционального теста для диода с обратной полярностью и выполняются, когда тест SML #1 приводит к состоянию FAIL.
SML № 20, № 21 и № 22 (или любые другие три последовательных расположения SML) используются для сохранения настроек функционального теста для диода в прямой полярности и выполняются, когда тест SML № 1 приводит к состоянию PASS.

Содержание

Переключение нескольких диодов

Для диодных матриц или корпусов с несколькими кристаллами требуется переключение для подключения одного SMU к каждому из отдельных элементов. На рис. 3 показан пример тестовой конфигурации системы переключения диодов. Реальные системы могут быть сконфигурированы для любого количества диодных элементов и для различных электрических характеристик.

Обратите внимание, что для подключения каждого диода к SMU используются два 2-полюсных реле. Это сделано для исключения ошибки от падения напряжения в ключе и сопротивления выводов. Это особенно важно при измерении прямого напряжения, поскольку измеряемые напряжения относительно малы (милливольты), а ток источника относительно велик (миллиамперы).

Чтобы измерить прямое напряжение диода №1, замкните каналы 1 и 5, подайте указанный ток и измерьте результирующее падение напряжения. Затем выполните тесты на пробой и утечку на диоде №1, а затем откройте каналы 1 и 5. Закройте каналы 2 и 6, чтобы начать тестирование диода №2. Повторите эту процедуру для всех диодов.

Типичные источники ошибок

При проведении испытаний производственных диодов обычно возникают три источника ошибок: сопротивление выводов, ток утечки и электростатические помехи.

Сопротивление свинца

Распространенным источником ошибки измерения напряжения является последовательное сопротивление измерительных проводов, идущих от прибора к диоду. Это последовательное сопротивление добавляется к измерению при двухпроводном соединении (см. , рис. 4 ).

Влияние сопротивления выводов особенно вредно при использовании длинных соединительных кабелей и больших токов, поскольку падение напряжения на сопротивлении выводов становится значительным по сравнению с измеренным напряжением.

Чтобы устранить эту проблему, используйте четырехпроводной метод дистанционного зондирования, а не двухпроводной метод. Как показано на рис. 5 , ток пропускается через диод с помощью одной пары проводов, а напряжение на диоде измеряется с помощью второго набора проводов. В результате измеряется только падение напряжения на диоде.

Содержание

Проверка контактов

Другим источником ошибки измерения напряжения являются поврежденные, корродированные или иным образом неисправные контакты в испытательном приспособлении. Некоторые SMU имеют встроенную функцию проверки контактов, которая позволяет быстро проверить правильность подключения к тестируемому устройству перед тем, как приступить к функциональному тестированию.

Ток утечки

Блуждающие утечки в кабелях и арматуре могут быть источником ошибок при измерениях очень малых токов, например токов утечки. Чтобы свести к минимуму эту проблему, сконструируйте тестовое крепление из материалов с высоким сопротивлением.

Еще одним способом уменьшения токов утечки является использование встроенной защиты SMU. Защита представляет собой точку с низким импедансом в цепи, которая имеет почти такой же потенциал, как и охраняемая точка с высоким импедансом. Рисунок 6 иллюстрирует этот метод.

В этом примере измеряемый диод установлен на двух изолированных стойках (R _L). Защита используется в этой схеме, чтобы гарантировать, что весь ток протекает через диод, а не через стойки. Как правило, при подаче или измерении токов ниже 1 мкА следует использовать защиту кабеля. Эта цепь защищена подключением клеммы V-Guard прибора к металлической пластине. Это помещает нижнюю часть изолятора RL1 почти к тому же потенциалу, что и верхнюю часть. Поскольку оба конца изолятора имеют почти одинаковый потенциал, через него не может протекать значительный ток. Тогда весь ток будет течь через диод по желанию.

ПРЕДУПРЕЖДЕНИЕ! Guard имеет тот же потенциал, что и выход HI. Следовательно, если на выходе HI присутствуют опасные напряжения, они также присутствуют на клемме Guard.

Электростатические помехи

На измерения высокого сопротивления могут влиять электростатические помехи, возникающие, когда электрически заряженный объект приближается к незаряженному объекту. Чтобы уменьшить влияние электростатических полей, можно построить экран, закрывающий измеряемую цепь. Как показано на Рисунок 6 , металлический экран, соединенный с землей, окружает тестируемый диод. Вход/выход гетеродина SMU должен быть подключен к металлическому экрану, чтобы избежать помех из-за синфазного сигнала и других помех. Это также действует как защитный экран, потому что металлическая пластина находится под защитным потенциалом.

Содержание

Список оборудования

В следующем списке представлена возможная конфигурация оборудования для проведения заводских испытаний диодов:

Прибор Keithley SourceMeter модели 2400, 2410 или 2420, с опцией проверки контактов или без нее.
ПК с интерфейсной картой KPC-488.2.
Обработчик компонентов с тестовым приспособлением.
Интерфейсный кабель Keithley 7007 IEEE-488.
Специальный интерфейсный кабель обработчика цифровых входов/выходов DB-9 (для подключения прибора к обработчику).
Тестовые провода для подключения прибора к тестовому приспособлению.

Важно отметить, что не все SMU могут иметь те же возможности, что и представленные в этой статье, и что производительность и функциональность оборудования имеют важное значение для точного тестирования диодов.

Сопротивление диода : Физика

В чем измеряется диод — Мастерок

Какие бывают типы диодов ?

Устройство

Назначение

Прямое включение диода

Обратное включение диода

Прямое и обратное напряжение

Работа диода и его вольт-амперная характеристика

Основные неисправности диодов

Пробой p-n-перехода

Электрический пробой

Тепловой пробой

3 простых способа, как проверить диод и тиристор

— сколько должен показывать диод на мультиметре?

Зарегистрируйтесь или войдите в систему

Опубликовать как гость

Опубликовать как гость

Измерения диодов с помощью источника

Производственные испытания диодов

alexxlab

Добавить комментарий Отменить ответ

Рубрики
