Устройство масляного трансформатора, принцип работы

С целью снижения потерь электрической энергии при её транспортировке на большие расстояния используются трансформаторы, которые для этой цели преобразуют переменное напряжение генераторных подстанций в более высокое. Кроме того, с помощью этих агрегатов выполняется распределение энергии по потребителям, для чего напряжение понижается до требуемого уровня.

Используемые сегодня трансформаторы можно разделить на масляные и сухие. Масляные трансформаторы используются успешно уже много десятилетий практически во всех отраслях промышленности, что обусловлено прежде всего их характеристиками и свойствами.

Так, например, они выделяются особой надежностью и устойчивостью к колебаниям температур и перегрузкам. Магнитный провод и обмотки в таких агрегатах охлаждаются с помощью трансформаторного масла.

У маслонаполненных агрегатов немало преимуществ:

• Наличие бака обеспечивает защиту обмоток от неблагоприятных воздействий извне;
• Способны выдерживать резкие перепады температур в диапазоне от –60 до +40 °С;
• Отлично выносят перегрузки во время короткого замыкания;
• В зависимости от исполнения обладают относительно невысоким реактивным сопротивлением, что делает подобные аппараты очень надежными.

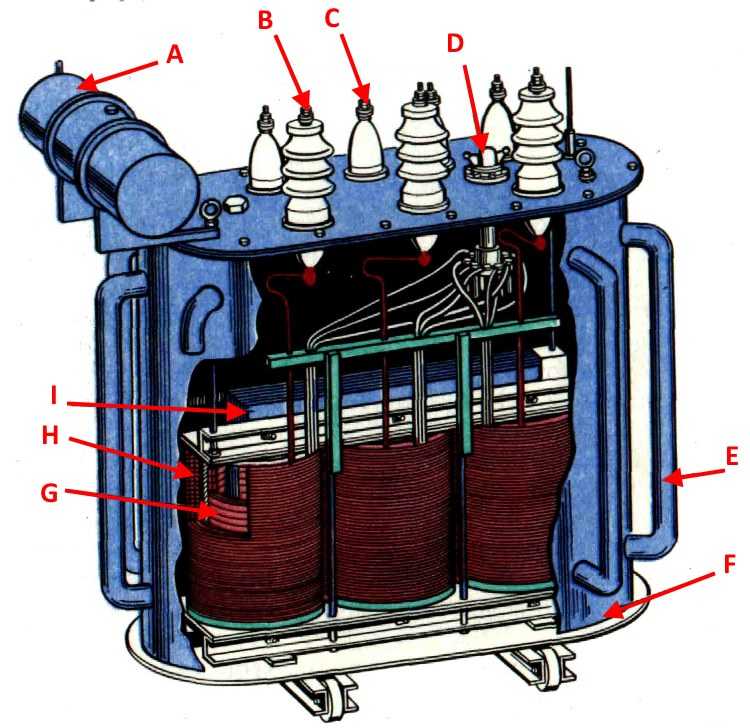

Устройство силового масляного трансформатора

Устройство силового трансформатора масляного типа аналогично устройству других видов трансформаторов. Основными элементами конструкции трансформаторов являются сердечник, или магнитопровод, из ферромагнитного материала, а также медные или алюминиевые обмотки в виде цилиндров. В конструкцию трансформатора входят также детали из электроизоляционных и конструкционных материалов.

Основная разница в конструкции этих агрегатов заключается в наличии у масляных трансформаторов бака, заполненного маслом. Зачем масло в трансформаторе? Оно является как охлаждающей жидкостью, так и изолятором. Для возмещения всего объема масла и скачков температур в этом устройстве есть специальный расширитель.

Для контроля температуры масла на крышке бака размещают термометр, а также входы и выходы обмоток. Чтобы предотвратить попадание влаги внутрь бака, устанавливают осушитель воздуха. Бак изготавливают из специального прочного материала.

Материал сердечника – специальная электротехническая сталь, которая отличается улучшенными электромагнитными свойствами.

В состав обмоток из медного или алюминиевого обмоточного провода входят проводники и различные изоляционные детали, основной функцией которых является защита витков от негативных воздействий. Подробная схема установки масляного трансформаторного устройства представлена на рис. 1.

Рис. 1. Устройство масляного трансформатора: 1– бак для масла, 2 – вентиль, 3 – болт заземления, 4 – термосифонный фильтр, 5 – радиатор, 6 – переключатель, 7 – расширитель, 8 – маслоуказатель, 9 – воздухоосушитель, 10 – выхлопная труба, 11 – газовое реле, 12 – ввод высокого напряжения (ВН), 13 – привод переключающего устройства, 14 – ввод низкого напряжения (НН), 15 – подъемный рым, 16 – отвод НН, 17 – остов, 18 – отвод ВН, 19 – ярмовые балки остова (верхняя и нижняя), 20 – регулировочные ответвления обмоток ВН, 21 – обмотка ВН (внутри НН), 22 – каток тележки

Принцип работы масляного трансформатора

В основе работы прибора – передача энергии из одной обмотку в другую посредством электромагнитной индукции. Простейший трансформатор имеет две индуктивно связанные обмотки. Ток переменного напряжения поступает на так называемую первичную обмотку, после чего вокруг витков обмотки образуется переменное магнитное поле, которое концентрируется, в основном, в ферромагнитном сердечнике. Магнитное поле пронизывает витки не только первичной, но и вторичной обмотки, индуцируя в ней ЭДС. Под действием этой индуцированной ЭДС на выводах вторичной обмотки возникает разность потенциалов, называемая вторичным напряжением.

Масло обладает высокими диэлектрическими свойствами, то есть имеет малую электропроводность. Его заливают в бак, снабженный задвижками и винтовыми заглушками. В нижней части установлен запорный двигатель, который извлекают, когда нужно проверить масло на наличие пыли и других примесей. Для увеличения поверхности бака могут применяться металлические пластины, которые ускоряют процедуру теплообмена между маслом и наружным воздухом.

Попадая в бак, масло начинает движение по внутреннему и внешнему кругу. Функцию первого круга выполняют два коллектора, образующих радиатор. Благодаря установленному в баке термометру можно регулировать температуру масла в зависимости от заданного значения. Для чего необходимо масло в силовых трансформаторах? Оно выполняет три основные функции:

• охлаждает трансформаторные обмотки;
• действует как изоляция между токоведущими и заземлёнными элементами активной части трансформатора;
• наконец, описывает состояние изоляции, служа источником диагностической информации.

Для долгой службы аппарата необходимо придерживаться правил его эксплуатации, и поскольку масло здесь является одним из важнейших компонентов, его качество имеет большое значение.

Важно не допускать нахождения маслонаполненного агрегата вблизи взрывоопасных элементов, так как данный аппарат имеет большой риск возгорания. Еще раз напомним, что трансформаторное масло – легковоспламеняющееся вещество.

Различия между сухими и масляными трансформаторами

Так как масляные трансформаторы имеют некоторые ограничения по размещению и нюансы обслуживания, а также низкую пожаробезопасность, в последнее время все большей популярностью стали пользоваться модели сухих трансформаторов.

В сухом трансформаторе пространство между обмотками не заполнено жидким диэлектриком, как в трансформаторе масляного типа, а охлаждение обмоток и магнитопровода осуществляется с помощью воздуха, который циркулирует естественным образом (естественная циркуляция) или принудительно (принудительная циркуляция).

Кроме данного принципиального различия, заявленного в названии устройств, эти силовые электроустановки отличаются еще по нескольким параметрам.

Во-первых, место установки. Если говорить об агрегатах масляного типа, то они устанавливаются снаружи. Сухие же могут устанавливаться как снаружи, так и внутри. Так как сухие трансформаторные устройства могут устанавливаться внутри, для них не нужны специальные сооружения, что также отличает их от масляных.

Во-вторых, так как масляные аппараты имеют большую угрозу возгорания, они имеют категорию пожарной безопасности В1, то есть пожароопасные, сухие же имеют категорию Д, то есть безопасные.

В-третьих, если говорить о перегрузках, то масляные трансформаторы устойчивы как к температурным перегрузкам, так и к перенапряжениям. Сухие – практически не имеют устойчивости к перегрузкам.

В-четвёртых, они различаются обслуживанием. Приборы сухого типа подлежат лишь наружному осмотру и очистке от пыли. Из-за высоких рисков масляные устройства подвергаются обязательному регулярному разностороннему техническому обслуживанию, включая анализ содержания влаги и газа в масле.

Наконец, они различаются сроком службы. Сухие трансформаторы имеют срок работы 10–15 лет, а это почти в два раза меньше, чем у маслонаполненных, срок службы которых составляет 20–25 лет. Конечно, многое зависит от условий эксплуатации конкретного устройства, однако именно такие сроки в среднем выдерживают данные агрегаты.

Типы масляных трансформаторов

По конструктивному исполнению выделяют трансформаторы типа ТМ (негерметичные) и герметичные – ТМГ. В первом случае масло контактирует с окружающей средой (через расширитель), во втором – нет.

По мощности маслонаполненные аппараты бывают от 10 до 1000 МВа.

Если говорить о количестве фаз, то в большинстве случаев такие трансформаторы имеют трехфазную систему, но также применяются и однофазные.

Кроме того, эти устройства можно классифицировать по назначению: повышающие или понижающие.

Масляные трансформаторы группы СВЭЛ

Группа СВЭЛ изготавливает трансформаторы разной мощности для различных сфер промышленности и условий применения (рис. 2).

Рис. 2. Силовой масляный трансформатор Группы СВЭЛ

На производствах с сетями напряжения до 35 кВ, а также для электроснабжения железной дороги производят устройства с напряжением, соответственно, до 35 кВ.

Для тех же целей, но для сетей с напряжением до 110 кВ выпускают трансформаторы с номинальным напряжением до 110 кВ.

Трансформаторные устройства с напряжением до 220 кВ производства СВЭЛ применяют на предприятиях различных отраслей с напряжением сети до 220 кВ включительно.

Агрегаты с номинальным напряжением 330–750 кВ – в сети с напряжением 330 кВ и выше.

Маслонаполненные агрегаты с номинальным напряжением от 110 до 750 кВ используются на крупных подстанциях России и ряда других государств, где они служат узлами межрегиональных сетей передачи электроэнергии.

На площадках группы СВЭЛ осуществляется полный цикл производства. Контроль на каждом этапе обеспечивает высокое качество электротехнического оборудования и установок.

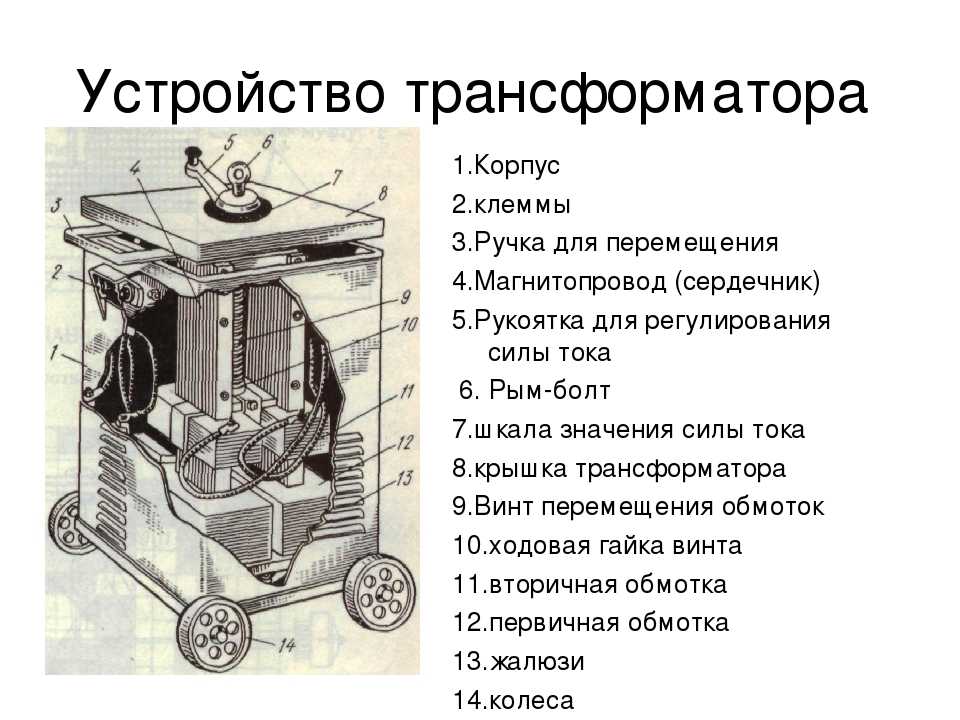

Устройство трансформатора | Схема трансформатора

Магнитопровод. Трансформаторы могут быть трех видов: стержневые, броневые и тороидальные, принадлежность к одной из групп определяет конфигурация магнитопровода.

На рис. 1а изображен стержневой трансформатор. Стержни магнитопровода 1 охватывают обмотки 2. В броневом трансформаторе, который изображен на рис. 1б, наоборот, обмотки 2 частично охвачены магнитопроводом 1, который как бы служит броней обмоткам. Обмотки в  трансформаторе тороидального типа (рис. 1в) равномерно распределены по окружности магнитопровода 1.

Рис. 1. Устройство стержневого (а), броневого (б) и тороидального (в) трансформаторов

Трансформаторы, имеющие среднюю и большую мощность, как правило, изготавливают стержневыми. Их конструкция наиболее простая, что облегчает процессы осуществления изоляции и ремонтные работы на обмотках. Их плюсами можно назвать лучшее охлаждение, поэтому обмоточных проводов расходуется меньше. Маломощные однофазные трансформаторы изготавливают броневого или тороидального типа, их вес и стоимость меньше, по сравнению со стержневыми, так как уменьшается число катушек и упрощается их изготовление и сборка. Тяговые трансформаторы, в которых регулировка осуществляется на той стороне, где сопротивление меньше, делают стержневыми, если же регулировка осуществляется на стороне большего напряжения — броневыми.

Для изготовления магнитопроводов трансформаторов используется листовая электротехническая сталь с целью уменьшения потерь, вызываемых вихревыми токами (рис. 2). Берут лист, толщина которого не превышает 0,35-0,5 мм.

Рис. 2. Магнитопроводы однофазного тягового (а) и силового трехфазного (б) трансформаторов: 1 — стержень; 2 — ярмовые балки; 3 — стяжные шпильки; 4 — основание для установки катушек; 5 — ярмо

В основном, используют горячекатаную сталь с большим содержанием кремния, также может использоваться холоднокатаная сталь. Листы изолируются с использованием лака или тонкой бумаги. У среднемощного трансформатора стержни магнитопровода могут иметь сечение в виде квадрата или креста, у самых мощных сечение ступенчатое, почти круглой формы (рис. 3, а). Такое сечение позволяет сделать периметр стержня минимальным при заданной величине площади поперечного сечения, это дает возможность уменьшить длину витков обмоток и, соответственно, минимизировать расход обмоточных проводов. В наиболее мощных трансформаторах делают каналы между стальными пакетами, из которых состоят стержни.

Ширина таких каналов варьируется в пределах 5—6 мм, в них происходит циркуляция охлаждающего масла. Сечение ярма, соединяющего стержни, обычно имеет прямоугольную форму, а его площадь должна быть на 10—15% больше, чем площадь сечения стержней. Благодаря этому сталь нагревается меньше, минимизируются потери мощности.

Собирается магнитопровод для силовых трансформаторов из листов, имеющих прямоугольную форму. Ярмо и стержни сочленяются так, чтобы их листы перекрывались внахлест. Для этого листы смежных слоев сердечника собирают таким образом (рис. 3, б, г): листами ярма 3, 4 и стержней 1, 3 последующих слоев перекрываются стыки в соответствующих листах слоя предыдущего. Тем самым в местах сочленения магнитное сопротивление значительно снижается. Финишная сборка магнитопровода осуществляется после того, как катушки установлены на стержни (рис. 3 в).

В маломощных устройствах сборочный процесс магнитопроводов производится из штампованных стальных листов, имеющих Ш- и П-образную форму, либо берут штампованные кольца (рис. 4 а—в).

Широко распространены и магнитопроводы (рис. 4, г—ж), навивка которых осуществляется узкой лентой из электротехнической стали (холоднокатаной) либо из сплавов железа и никеля.

Обе обмотки, первичная и вторичная, с целью улучшить магнитную связь, располагают на самом малом допустимом расстоянии друг от друга, при этом на каждый стержень магнитопровода ставят одну или две обмотки 2 и 3.

Рис. 3 Формы поперечного сечения (а) и последовательность сборки магнитопровода (б — г)

Рис. 4. Сердечники однофазных трансформаторов малой мощности, собранные из штампованных листов (о, б), колец (в) и стальной ленты (г—ж)

Обмотки размещаются концентрически одна сверху другой (рис. 5, а). Возможно и выполнение обмоток 2 и 3 как перемежающихся секций из дисков — катушек (рис. 5, б). Для первого случая обмотки именуются концентрическими, во втором варианте — чередующимися (дисковыми). В основном, в силовых трансформаторах применяются концентрические обмотки, ближе к стержням расположена низковольная обмотка, которой требуется меньшая изоляция от магнитопровода трансформатора, высоковольтная обмотка расположена снаружи.

Бывает и так, что в трансформаторах броневого вида применяются дисковые обмотки. Тогда по краям стержня ставят катушки от низковольтной обмотки. Соединяться отдельные катушки могут последовательно или параллельно. В трансформаторах ЭПС у вторичной обмотки имеется несколько выводов, служащих для изменения напряжения, которое подается к тяговым двигателям, тогда на каждый стержень ставятся по три концентрические обмотки (рис. 5, в). Нерегулируемую часть 4 обмотки вторичной размещают ближе к стержню, а в центре размещают первичную обмотку 5 большего напряжения, над ней располагается регулируемая часть 6 вторичной обмотки. Так как регулируемая часть данной обмотки размещена снаружи, выполнение выводов от ее витков значительно упрощается.

В трансформаторах небольшой мощности применяют многослойные обмотки, провод имеет сечение круглой формы, изоляция может быть эмалевой или хлопчатобумажной. Провод накручивают на каркас, сделанный из электрокартона. Изоляция слоев производится прокладками, сделанными из специальной бумаги, также используется пропитанная лаком ткань.

Рис. 5. Расположение концентрических (а), дисковых (б) и концентрических трехслойных (в) обмоток трансформатора

В мощных трансформаторах, стоящих на ЭПС, тяговых подстанциях и т.п., применяют обмотки спиральные непрерывные (рис. 6, а) и параллельные винтовые (рис. 6, б), характеризующиеся высокой надежностью и большой механической прочностью. Непрерывная обмотка в виде спирали служит первичной (высокого напряжения) и регулируемой частью вторичной обмотки (низкого напряжения). Составляет такую обмотку ряд плоских катушек, имеющих один и тот же размер и соединенных последовательно между собой. При этом расположены они одна над другой. Разделяют их прокладки и рейки, сделанные из электрокартона. Этими деталями образованы каналы (горизонтальные и вертикальные), по каналам идет масло (охлаждающая жидкость).

Чтобы повысить электрическую прочность при воздействиях атмосферного напряжения, первые и последние пары катушек первичной (высоковольтной) обмотки изготавливают с усиленной изоляцией. Фактор усиленной изоляции ухудшает охлаждение. Чтобы избежать этого, провода этих катушек должны иметь площадь сечения больше, чем у иных катушек высоковольтной обмотки (первичной).

Винтовую параллельную обмотку применяют как нерегулируемую часть вторичной обмотки. Витки этой обмотки наматывают в направлении оси аналогично винтовой резьбе. Обмотка делается из определенного числа параллельных проводов, сечением прямоугольной формы. Эти провода друг к другу прилегают в радиальном направлении. Разделяют отдельные витки и целые группы проводов  каналы с циркулирующей по ним  охлаждающей жидкостью.

Рис. 6. Непрерывная спиральная (а) и винтовая (б) обмотки мощных трансформаторов электрического подвижного состава: 1 — выводы; 2,6 — каналы для прохода охлаждающей жидкости; 3 — катушки; 4 — опорные кольца; 5 — рейки; 7 — бакелитовый цилиндр; 8 — проводники обмотки

Рис. 7. Устройство трансформаторов общего назначения (а) и тягового (б) с масляным охлаждением: 1— термометр; 2 — выводы обмотки высшего напряжения; 3—выводы обмотки низшего напряжения; 4, 6 — пробки для заливки масла; 5 — масломерное стекло; 7 — расширитель; 8 — сердечник; 9, 10 — обмотки высшего и низшего напряжений; 11 — пробка для спуска масла; 12 —бак для охлаждения масла; 13 — трубы для охлаждения масла; 14 — теплообменник; 15 — воздуховоды; 16, 18 — стойки для установки переключателя выводов трансформатора; 17 — заводской щиток; 19 — насос для циркуляции масла; 20 — опорные балки

Количество параллельных проводов зависит от величины тока, который будет проходить по обмотке.

Охлаждающая система. Применяемый способ охлаждения трансформатора определяет его номинальная мощность. Чем она больше, тем интенсивнее должно производиться охлаждение трансформатора.

В трансформаторах небольшой мощности обычно применяют естественное охлаждение воздухом, называются такие устройства «сухими». Тепло от нагреваемых поверхностей магнитопровода и обмоток в них отводится прямо в окружающий воздух. Иногда маломощные трансформаторы находятся в корпусе, который заполняют термореактивными компаундами, основа которых — эпоксидные смолы либо подобные материалы.

В трансформаторах, мощность которых средняя или большая, сердечник и обмотки полностью погружены в бак с минеральным маслом (трансформаторным), его подвергают тщательной очистке (рис. 7, а). Такой способ теплоотвода называется естественное масляное охлаждение. Трансформаторному маслу свойственна более высокая теплопроводность, чем воздуху, оно лучше отводит тепло к стенкам бака от сердечника и обмоток. Площадь охлаждения у бака больше, нежели у трансформатора. А еще погружение трансформатора в бак, заполненный маслом, позволяет повысить электрическую прочность изоляции обмоток и уменьшить ее старение под воздействием атмосферных явлений. Баки для трансформаторов, имеющих мощность 20-30 кВА, изготавливают с гладкими стенками. Для  трансформаторов большей мощности (к примеру, стоящих на тяговых подстанциях), с целью повысить теплоотдачу, площадь охлаждения увеличивают, используя трубчатые баки или баки с ребристыми стенками. Масло, нагревающееся в баке, поднимается вверх, а масло, охлаждающееся в трубах, спускается вниз. Создается естественная циркуляция, которая улучшает охлаждение трансформатора.

На ЭПС переменного тока ставят трансформаторы масляного охлаждения, циркуляция масла в них – принудительная, оно идет через теплообменник, который охлаждается воздухом (рис. 7, б). Подобная система охлаждения позволяет увеличить индукцию в сердечнике, в обмотках — плотность тока, таким образом уменьшают массу и размеры трансформатора. В охлаждающую систему обычно ставят струйное реле, чтобы не дать трансформатору включиться, когда в нем нет циркуляции масла.

При работающем трансформаторе масло нагревается, его объем увеличивается. Когда нагрузка уменьшается, оно остывает, и объем становится прежним. Из-за этого масляные трансформаторы комплектуют дополнительным баком — это расширитель, который соединен с внутренней частью основного бака. Как только  трансформатор нагревается, масло переходит в расширитель. Использование расширителя ведет к уменьшению площади соприкосновения масла с воздухом, уменьшается загрязнение и увлажнение масла.

Когда трансформатор работает, нагретое масло разлагается и загрязняется, поэтому оно требует периодической очистки и замены. Чтобы избежать взрыва и пожара, масляные трансформаторы стоят в огражденных помещениях. Максимум допустимой температуры для обмоток — 105°С, сердечника — 110°С, верхнего слоя масла — 95°С.
Чтобы предотвратить аварийные ситуации, устройства большой и средней мощности оснащают газовыми реле, их ставят прямо в трубопроводе, между расширителем и главным баком. Если взрывоопасные газы, которые образуются при разложении масла, собираются в большом количестве, такое газовое реле выключит трансформатор в автоматическом режиме, предотвращая возможность аварии. На трансформаторы, мощность которых составляет более 1000 кВА, ставят и выхлопную трубу, закрываемую мембраной из стекла. Большое количество газов выдавит мембрану и выйдет в атмосферу, это исключает деформирование бака.

Трансформаторы многообмоточные. Самое большое распространение имеют однофазные двухобмоточные трансформаторы (рис. 8, а). Если нужно получить от одного трансформатора не одно, а несколько разных напряжений u21, u22, u23 (рис. 8, б), применяются многообмоточные трансформаторы. Их магнитопровод имеет несколько вторичных обмоток, причем все они имеют разное число витков. Например, у тяговых трансформаторов, используемых в электровозах, есть четыре обмотки: одна — высоковольтная первичная и три — низковольтные вторичные. При этом одна (тяговая) должна питать цепи тяговых двигателей через выпрямитель, в то время как вторая обеспечивает питание собственных электропотребителей (цепи вспомогательных машин, освещение, управление и т.д.), третья  предназначена для обеспечения питанием электрических отопительных печей вагонов для пассажиров. Если конструкцией электровоза предусмотрено рекуперативное торможение, то применяется особая вторичная обмотка, которая служит для обеспечения электропитанием возбуждающих обмоток тяговых двигателей, работающих в этом режиме. Есть и такие модели электровозов, в которых питание для всех тяговых двигателей предусмотрено от собственного выпрямителя, при этом трансформатор делается с соответствующим числом вторичных обмоток.

Рис. 8. Схемы двухобмоточного (а) и многообмоточного (б) трансформаторов
