Сибирские ученые сделали оптические усилители эффективнее и надежнее

https://ria.ru/20201209/tpu-1588240564.html

Сибирские ученые сделали оптические усилители эффективнее и надежнее

Сибирские ученые сделали оптические усилители эффективнее и надежнее — РИА Новости, 09.12.2020

Сибирские ученые сделали оптические усилители эффективнее и надежнее

Ученые Института оптики атмосферы им. В.Е. Зуева Сибирского отделения РАН (ИОА СО РАН) и Томского политехнического университета (ТПУ) разработали… РИА Новости, 09.12.2020

2020-12-09T03:00

2020-12-09T03:00

2020-12-09T03:00

наука

технологии

томский политехнический университет

навигатор абитуриента

университетская наука

российская академия наук

/html/head/meta[@name=’og:title’]/@content

/html/head/meta[@name=’og:description’]/@content

https://cdnn21.img.ria.ru/images/07e4/0c/08/1588242148_0:0:1280:720_1920x0_80_0_0_4d73fa7aaf09d09625526fc86651ddf2. jpg

МОСКВА, 9 дек — РИА Новости. Ученые Института оптики атмосферы им. В.Е. Зуева Сибирского отделения РАН (ИОА СО РАН) и Томского политехнического университета (ТПУ) разработали высокочастотный усилитель оптических сигналов принципиально новой конструкции. Разработка позволяет усиливать яркость изображений в лазерных мониторах с рекордной частотой следования импульсов при возбуждении барьерным емкостным разрядом. Результаты исследования опубликованы в журнале Optics Communications.Усилители яркости используются для увеличения светового потока в оптических системах, например, в лазерах, проекторах, лазерных мониторах. На практике широко распространены усилители на основе импульсных лазеров на парах металлов. Они обладают сравнительно высокой эффективностью и работают при высокой частоте повторения импульсов, что обеспечивает достаточно хорошее временное разрешение. В таких усилителях оптических сигналов свет проходит через газоразрядную трубку, в которой пары металла активируются (возбуждаются) разрядом между электродами, расположенными внутри трубки. Ученые ИОА СО РАН разработали альтернативную конструкцию усилителя, в которой происходит возбуждение паров продольным емкостным разрядом. В этом устройстве электроды расположены вне газоразрядной трубки, что дает конструкции значительные преимущества, отмечают авторы.»Для возбуждения активной среды вместо традиционного разряда мы использовали барьерный емкостной разряд. Это значит, что в нашем устройстве материал электродов не контактирует с химически агрессивной средой усилителя яркости. Ключевое преимущество нашей конструкции — простота изготовления и больший ресурс устройства. Благодаря оптимизации режима работы, нам удалось достигнуть рекордной частоты следования импульсов усиления яркости изображения — 24 кГц по сравнению с ранее достигнутыми значениями (17 кГц), и это еще не предел», — рассказал старший научный сотрудник лаборатории квантовой электроники ИОА СО РАН, доцент отделения материаловедения ТПУ Максим Тригуб.В качестве вещества для активной среды усилителя ученые использовали бромид меди CuBr, возбуждаемый разрядом с частотой следования импульсов до 24 кГц. Они экспериментально установили значение концентрации паров CuBr для наиболее эффективной работы устройства: оказалось, что оптимальное усиление достигается не при максимальной мощности генерации, а при концентрации примерно на треть ниже.Усилитель успешно используется для получения ярких изображений в схемах моностатического и бистатического лазерных мониторов, а также для усиления по мощности излучения в схемах «задающий генератор–усилитель мощности». Для изображений в лазерных мониторах достигается контрастность свыше 90 процентов.Ученые ИОА СО РАН и ТПУ на протяжении многих лет ведут совместные работы под руководством профессора Геннадия Евтушенко по изучению особенностей работы активных сред на парах металлов и их использованию для решения задач оптики, лазерной физики, обработки и получения материалов. Планируется направить дальнейшие исследования на повышение эффективности разработанного усилителя яркости и его применение для создания лазерных мониторов различных спектральных диапазонов. Работы поддержаны Российским научным фондом, проект № 19-79-10096.

https://ria.ru/20200129/1563968406.html

https://ria.ru/20180507/1519885836.html

РИА Новости

[email protected]

7 495 645-6601

ФГУП МИА «Россия сегодня»

https://xn--c1acbl2abdlkab1og.xn--p1ai/awards/

2020

РИА Новости

[email protected]

7 495 645-6601

ФГУП МИА «Россия сегодня»

https://xn--c1acbl2abdlkab1og.xn--p1ai/awards/

Новости

ru-RU

https://ria.ru/docs/about/copyright.html

https://xn--c1acbl2abdlkab1og.xn--p1ai/

РИА Новости

[email protected]

7 495 645-6601

ФГУП МИА «Россия сегодня»

https://xn--c1acbl2abdlkab1og.xn--p1ai/awards/

https://cdnn21.img.ria.ru/images/07e4/0c/08/1588242148_161:0:1121:720_1920x0_80_0_0_c715a13506f4b4a1e4bac81fe20b0a8b.jpg

РИА Новости

[email protected]

7 495 645-6601

ФГУП МИА «Россия сегодня»

https://xn--c1acbl2abdlkab1og. xn--p1ai/awards/

РИА Новости

[email protected]

7 495 645-6601

ФГУП МИА «Россия сегодня»

https://xn--c1acbl2abdlkab1og.xn--p1ai/awards/

технологии, томский политехнический университет, навигатор абитуриента, университетская наука, российская академия наук

МОСКВА, 9 дек — РИА Новости. Ученые Института оптики атмосферы им. В.Е. Зуева Сибирского отделения РАН (ИОА СО РАН) и Томского политехнического университета (ТПУ) разработали высокочастотный усилитель оптических сигналов принципиально новой конструкции. Разработка позволяет усиливать яркость изображений в лазерных мониторах с рекордной частотой следования импульсов при возбуждении барьерным емкостным разрядом. Результаты исследования опубликованы в журнале Optics Communications.

Усилители яркости используются для увеличения светового потока в оптических системах, например, в лазерах, проекторах, лазерных мониторах. На практике широко распространены усилители на основе импульсных лазеров на парах металлов. Они обладают сравнительно высокой эффективностью и работают при высокой частоте повторения импульсов, что обеспечивает достаточно хорошее временное разрешение. В таких усилителях оптических сигналов свет проходит через газоразрядную трубку, в которой пары металла активируются (возбуждаются) разрядом между электродами, расположенными внутри трубки.

Ученые ИОА СО РАН разработали альтернативную конструкцию усилителя, в которой происходит возбуждение паров продольным емкостным разрядом. В этом устройстве электроды расположены вне газоразрядной трубки, что дает конструкции значительные преимущества, отмечают авторы.

29 января 2020, 09:00НаукаНайден способ повысить эффективность лазерных установок

«Для возбуждения активной среды вместо традиционного разряда мы использовали барьерный емкостной разряд. Это значит, что в нашем устройстве материал электродов не контактирует с химически агрессивной средой усилителя яркости. Ключевое преимущество нашей конструкции — простота изготовления и больший ресурс устройства. Благодаря оптимизации режима работы, нам удалось достигнуть рекордной частоты следования импульсов усиления яркости изображения — 24 кГц по сравнению с ранее достигнутыми значениями (17 кГц), и это еще не предел», — рассказал старший научный сотрудник лаборатории квантовой электроники ИОА СО РАН, доцент отделения материаловедения ТПУ Максим Тригуб.

В качестве вещества для активной среды усилителя ученые использовали бромид меди CuBr, возбуждаемый разрядом с частотой следования импульсов до 24 кГц. Они экспериментально установили значение концентрации паров CuBr для наиболее эффективной работы устройства: оказалось, что оптимальное усиление достигается не при максимальной мощности генерации, а при концентрации примерно на треть ниже.

Усилитель успешно используется для получения ярких изображений в схемах моностатического и бистатического лазерных мониторов, а также для усиления по мощности излучения в схемах «задающий генератор–усилитель мощности». Для изображений в лазерных мониторах достигается контрастность свыше 90 процентов.

7 мая 2018, 08:30НаукаРоссийские ученые создали лазер-трансформер

Ученые ИОА СО РАН и ТПУ на протяжении многих лет ведут совместные работы под руководством профессора Геннадия Евтушенко по изучению особенностей работы активных сред на парах металлов и их использованию для решения задач оптики, лазерной физики, обработки и получения материалов. Планируется направить дальнейшие исследования на повышение эффективности разработанного усилителя яркости и его применение для создания лазерных мониторов различных спектральных диапазонов. Работы поддержаны Российским научным фондом, проект № 19-79-10096.

Эксперимент 2 Высокочастотный усилитель мощности

Эксперимент 2 Высокочастотный усилитель мощности

1. Цель эксперимента

  1. Понять основной принцип работы усилителя мощности класса C, освоить параметры настройки усилителя класса C и динамические характеристики времени изменения нагрузки.

2. Понять физический процесс работы класса C высокочастотных усилителей мощности и влияние на рабочее состояние усилителей мощности при изменении сигнала возбуждения и изменении напряжения питания Vcc.

3. Сравните характеристики, мощность и эффективность усилителя мощности класса A и усилителя мощности класса C.

2. Экспериментальное содержание

1. Наблюдать за явлением рабочего состояния высокочастотного усилителя мощности класса C и анализировать его характеристики

2. Проверьте характеристики настройки усилителя класса C

3. Проверьте нагрузочные характеристики усилителя класса C

4. Соблюдайте влияние изменения напряжения питания на рабочее состояние усилителя и влияние изменения сигнала возбуждения и изменения нагрузки на рабочее состояние.

3. Основные принципы эксперимента

Усилитель мощности типа C обычно используется в качестве конечного усилителя мощности передатчика для получения большей выходной мощности и более высокой эффективности. Схема модуля этого экспериментального устройства показана на рисунке 2-1.

Экспериментальная схема состоит из двухступенчатого усилителя мощности. Среди них VT1 (3DG12), XQ1 и C15 образуют усилитель мощности класса A, работающий в состоянии линейного усиления, в котором R2, R12, R13 образуют статический резистор смещения.

Цепь нагрузки, состоящая из XQ2, CT2, C6 и VT3 (3DG12), образует усилитель мощности класса C. Выходной сигнал усилителя класса A используется в качестве входного сигнала усилителя C (подключенного блоком короткого замыкания J5). VR6 является резистором обратной связи эмиттера, и регулировка ⅤR6 может изменить коэффициент усиления усилителя. Сопротивление, связанное с DIP-переключателем, является внешним сопротивлением контура нагрузки. Изменение положения SIP-переключателя S5 может изменить значение параллельного сопротивления, то есть значение Q контура. Когда блок короткого замыкания J5 находится в разомкнутом положении, входной сигнал для усилителя C. отсутствует, в это время трубка T3 усилителя частоты C отключается. Только когда выходной сигнал усилителя A превышает значение отрицательного смещения между C-трубками VT3 be, VT3 включается. рабочие места.

4. Экспериментальная процедура

1. Понять характеристики условий труда класса С

1) Сравните принципиальную схему 2-1, чтобы понять положение и функцию каждого компонента на экспериментальной доске.

2) Поверните выключатель питания S1 усилителя мощности вправо (+ 12 В), весь выключатель сопротивления нагрузки S5 повернут в разомкнутую цепь, открытый кабель осциллографа подключен между J13 и массой, а выключатель S4 «4» в генераторе повернут в положение «ON», То есть, работая в состоянии кристаллического колебания, соединяя блок J15 короткого замыкания с нижней горизонтальной линией «ZD», блоки J4, Js, J10 короткого замыкания все соединены с нижней горизонтальной линией, настраивают VRS, VR10, VR6 и увеличенный Высокочастотный сигнал. Или введите 0,8 В, 10 МГц высокочастотный сигнал от J7, и JEOUT (J8) составляет около 3 В. Если источник высокочастотного сигнала 0,8 В отсутствует, вы можете подключить блок короткого замыкания J4, ввести сигнал 0,3 В, сигнал 10 МГц с входной клеммы J24 модуля предусилителя, отрегулировать VR10 таким образом, чтобы J7 составляло 0,6 В. Соедините кольцо короткого замыкания J5 между 1, 2 и кольцом короткого замыкания J10 CDL в горизонтальную линию.

В это время вы можете видеть, что амплитуда усиленного выходного сигнала также изменяется на осциллографе. Когда амплитуда входного напряжения уменьшается до определенного значения, вы можете увидеть Когда выходное напряжение равно 0, отметьте амплитуду входного напряжения в это время. Кольцо короткого замыкания J5 также можно разомкнуть, чтобы сделать сигнал возбуждения Ub = 0, тогда Uo равно 0, и в это время отрицательное напряжение смещения также равно 0, что видно из характеристик рабочего состояния класса C.

2. Тест настройки характеристик

Чтобы схема работала нормально, введите высокочастотный сигнал около 0,3 В от J24 в модуль предварительного усилителя, отрегулируйте VR10 в модуле предварительного усилителя таким образом, чтобы выходной сигнал J26 с предварительным усилением составлял 0,6–0,8 В (блок короткого замыкания на J7 подчеркнут, Блок короткого замыкания J5 находится под линией.) S5 все еще разомкнут, измените частоту входного сигнала с 4 МГц на 16 МГц и запишите значение выходного напряжения.

3. Проверка характеристик нагрузки

Поверните выключатель питания усилителя мощности влево (+ 5 В), чтобы cc = 5 В, все S5 были отключены, поместите блок короткого замыкания J5 в нижнюю линию и подайте высокочастотный сигнал 10 МГц около 0,3 В от J24 в модуль предварительного усилителя , Отрегулируйте R10 в модуле предварительного усилителя так, чтобы входной сигнал J7 усилителя составлял 0,6-0,8 В (блок короткого замыкания на J7 расположен под линией), введите Vb = 3 В на J9, отрегулируйте емкость CT2 контура для настройки контура и объедините Настройте VR6 (используя осциллограф, чтобы отобразить симметричный двойной пик на J3 в качестве стандарта настройки). Затем переключите переключатель сопротивления нагрузки S5 с 1-4 по очереди, измерьте соответствующее значение Vc и форму волны Ve с помощью осциллографа, нарисуйте соответствующую форму волны, то есть, и проанализируйте влияние нагрузки на рабочее состояние.

1) Сначала отсоедините контур короткого замыкания J15, вход 0,3 В, высокочастотный синусоидальный сигнал 10 МГц от J24, отрегулируйте потенциометр VR10 так, чтобы выход J26 (FD.

OUT) составлял 0,6 В.

2) Подключите контур короткого замыкания J4 и J5, отрегулируйте VR6, чтобы J13 выводил максимальный синусоидальный сигнал, и убедитесь, что форма сигнала не потеряна.

3) Подключите кабель разомкнутой цепи осциллографа к эмиттеру J3 трубки VT3, переключите S1 на + 5 В и отрегулируйте R6 так, чтобы форма волны была вогнутым верхним импульсом. (В это время S4 все открыто).

4) Установите напряжение источника питания S1 на + 5 В, то есть сигнал на J3 является вогнутым верхним импульсом, и включите переключатель S5 с 3-1 по очереди. Вы можете увидеть влияние изменения нагрузки на сигнал, то есть влияние на рабочее состояние.

Где: V: пиковое входное напряжение

Vo: пиковое выходное напряжение

Io: напряжение постоянного тока эмиттера ÷ значение сопротивления эмиттера

P: Блок питания выдает мощность постоянного тока (P = Vcc * 1o)

Pc: потеря мощности трубки (Pc = Icce)

Po: выходная мощность (Po = 1/2 * (Vo / 2) 2 / RL)

5. Экспериментальные результаты и записи данных

Путь постоянного и переменного тока:

запись данных:

Таблица 2.1 Vb = 3 В

f(MHz)

10MHz

Vc(v)

11.48v

Таблица 2.3



f=10MHz

измеренный

Фактический расчет

Vb

Ve

Vce

Vi

Vo

Io

Ic

P=

Po

Pc

η



Vcc=12V

Jiafang

1.23v

0.84v

10.6v

1.16v

1.64v

31mA

31mA

8. 44w

4.49w

3.76w

0.533

1.27v

0.58v

10.9v

1.16v

1.88v

25.8mA

25.8mA

8.63w

4.87w

3.52w

0.564



Бинг Клык

RL=∞

1.35v

1.39v

11.71v

0.72v

0.70v

0.02A

1.1A

13.4w

5.1w

8.3w

0.380

RL=50Ω

1.31V

1.72V

11.67V

0.76V

0.69V

0.09A

1.2A

13.5W

5.4W

8.1W

0.40

6. Экспериментальное резюме

Благодаря этому эксперименту мы понимаем основной принцип работы усилителя мощности класса C, осваиваем настраивающие характеристики усилителя класса C и динамические характеристики нагрузки при изменении нагрузки. Мы также узнали, что усилители мощности класса C обычно используются в качестве конечных усилителей мощности передатчиков для получения большей выходной мощности и большей мощности. Кроме того, во время эксперимента следует обратить внимание на то, чтобы наблюдать явление рабочего состояния класса C высокочастотного усилителя мощности, анализировать его характеристики и тестировать соответствующие характеристики усилителя мощности класса C.

Недорогой профессиональный высокочастотный усилитель электромагнитной индукции с динамиками 4/8 Ом

Описание продукта:



Shantou Zhenqiao Electronic co., Ltd. производит все виды высококачественных общих динамиков, телевизионных динамиков, автомобильных динамиков, сабвуферов и динамиков PA. Мы экспортируем 90% товары. Наши основные рынки-Северная Америка, Южная Америка, Ближний Восток, Европа, Юго-Восточная Азия, Австралия и другие страны и регионы.

Для получения дополнительной информации, пожалуйста, посетите наш завод или свяжитесь с нами напрямую с вашими требованиями и запросами.

Это колонки хорошего качества, которые можно использовать для компьютера, домашнего кинотеатра, портативного автомобильного проигрывателя, звукового ящика, дверного звонка, радио-регистратора, игрушек, телефона, рации и т. д. многие машины, которые нуждаются в звуке, могут использовать наши колонки, все виды динамиков на ваш выбор.



Тип акустической системыДинамик
Диаметр50 мм
Импеданс4/8/16 Ом
Высота13 мм
Чувствительность86±2db
КонусБумажный конус
Номинальная мощность0,5 W
Максимальная мощность1 Вт
Неодимовый магнитND магнит
Минимальный заказ количество3000 шт. «
СертификацияПо ограничению на использование опасных материалов в производстве и т. д.
Использование

Компьютер/Домашний кинотеатр/светолдиодная потолочная лампа

Посылка

Стандартные экспортные коробки

Информация об изделии

Больше спецификаций вы можете связаться со мной!



Сотовый телефон: + 86-13556396899 Skype: LWB8250 электронная почта: st_zhenqiao @ vip.163.com Тел: + 86-754-88838270 Факс: + 86-754-88838272

Похожие товары на Ваш выбор:



Категория продукта:







С нетерпением ждем долгосрочного сотрудничества!



Сотовый телефон: + 86-13556396899 Skype: LWB8250 электронная почта: st_zhenqiao @ vip.163.com Тел: + 86-754-88838270 Факс: + 86-754-88838272

О нас

Shantou Zhenqiao Electronic co., Ltd. была создана в 2005 году. Мы производим все виды высококачественных громкоговорителей, телевизионных динамиков, коаксиальных автомобильных динамиков, сабвуферов, динамиков PA, средних диапазонов автомобильных динамиков, драйвера твитера и автомобильных твитеров более 10 лет. Мы экспортируем 90% товары. Наши основные рынки-Северная Америка, Южная Америка, Ближний Восток, Европа, Юго-Восточная Азия, Австралия и другие страны и регионы.

Для получения дополнительной информации, пожалуйста, посетите наш завод или свяжитесь с нами напрямую с вашими требованиями и запросами.

Вопросы и ответы

1. Каков Ваш Минимальный объем заказа?

Обычно это 500 шт./компл./пар, но образец приветствуется.

2. Можете ли ваши товары экспортировать в другие страны?

Да, наши товары могут экспортировать.

3. Можете ли вы предоставить бесплатный образец?

Да, мы можем предложить вам бесплатный образец!

4. Какой у вас способ транспортировки?

Пробный заказ будет отправлен курьером, как DHL, FedEx; большое количество будет доставлено по морю или по воздуху.

5. Являются ли ваши товары экологичными? Не могли бы вы предоставить отчет об ограничении содержания вредных веществ?

Наша товары экологична, и мы можем предоставить отчет об ограничении содержания вредных веществ.

Другие товары

Усилители ВЧ

Усилители ВЧ

APITech предлагает настраиваемые и прочные малошумящие усилители для приложений LNA высокого уровня, обороны и космоса.

APITech также не взимает плату за NRE, когда требуются небольшие модификации его LNA для оптимизации усиления, мощности, шума или источника постоянного тока.

Модель Частота
(ГГц)
Усиление (дБ) Коэффициент шума (дБ) P1дБ(дБм) IP3 (дБм) IP2 (дБм) Напряжение питания (пост. ток) Ток питания (мА)
BXHF1079 0.1–25 ГГц 12 6 27 40 45 от 12 до 15 250
BXHF1176 0,1–20 ГГц 11 4,5 26,5 36 44 от 12 до 15 250
BXHF1174 0,5–10 ГГц 15 4 20 30 38 от 10 до 15 200
TN9560 0.5–6 ГГц 19 3,5 20 30 45 15 140
BXHF1067 2–20 ГГц 25 3,5 17 27 33 от 12 до 15 150
BXHF1064 2–10 ГГц 15 4,0 20 27 34 от 12 до 15 200
BXHF1084  2–20 ГГц 26 3. 5 17 27 33 от 12 до 15 150
BXHF1057 2–8 ГГц 16 1,8 17 23 30 12 70
BXHF1092 2–10 ГГц 15 4,0 20 27 34 5 200
BXHF1081 2–10 ГГц 16 1.5 17 23 31 12 65
BXHF1059 2–8 ГГц 32 1,8 17 23 30 12 135
BXHF1058 2–8 ГГц 22,5 2,5 20 25 33 12 230
BXHF1104 2–18 ГГц 9 4.5 20 35 40 от 12 до 15 100
BXHF1060 4–8 ГГц 40 1,8 17 25 31 от 12 до 15 220
BXHF1083 5–15 ГГц 12 3,8 26 40 46 от 12 до 15 370
BXHF1082 5–15 ГГц 30 2. 5 15 26 32 от 12 до 15 150
BXHF1086 5–20 ГГц 9 4,2 25 35 42 от 12 до 15 365
BXHF1085 5–20 ГГц 20 4 23 32 38 от 12 до 15 450
BXHF1089 6–12 ГГц 20 7.0 19 30 39 от 12 до 15 125
BXHF1063 6–10 ГГц 22 2,0 10 22 29 5 125
BXHF1090 6–10 ГГц 22 2,0 13 25 от 12 до 15 125
BXHF1088 6–12 ГГц 22.5 3 9 18 27 от 12 до 15 100
BXHF1065 6–12 ГГц 22,5 3,0 9 18 27 от 12 до 15 100
BXHF1090 6–10 ГГц 22 2 10 22 29 от 12 до 15 100
BXHF1091 6–10 ГГц 20 6. 5 19 31 38 от 12 до 15 120
BXHF1066 6–12 ГГц 20 7,0 19 29 38 5 125
BXHF1087 6–12 ГГц 22,5 3,0 9 18 27 5 150
BXHF1061 6–10 ГГц 8 5.0 25 35 43 от 12 до 15 250
BXHF1062 6–10 ГГц 20 6,5 19 31 38 5 120
BXHF1202 8–12 ГГц 27 3 24 30 35 от 12 до 15 450
BXHF1199 8–12 ГГц 29 5 27 33 38 12 450
BXHF1198 8–12 ГГц 30 2. 8 15 26 31 12 150
BXHF1201 10–18 ГГц 12 3,5 25 40 46 от 12 до 15 370
BXHF1068 17–27 ГГц 45 4,5 27,5 35 55 12 900
BXHF1200 35–45 ГГц 34 5 17 27 37 от 12 до 15 300
BXHF1075 43–44 ГГц 31 5.0 17 27 37 от 12 до 15 330
Характеристики указаны как типичные при 25°C

Конфигурируется без дополнительных инженерных затрат

  • Нет зарядки NRE для большинства специализированных усилителей.
  • Запросите предложение сегодня!

Высокие частоты, широкие полосы пропускания

  • Стандартные модели миллиметрового диапазона до 45 ГГц.
  • Индивидуальные конструкции до 50 ГГц

Внутренние регуляторы напряжения

  • Регуляторы напряжения на большинстве стандартных моделей высокочастотных усилителей.
  • Защита от перенапряжения на входе
  • также является опцией для большинства моделей.

Лазерная сварка корпусов, компактный размер

  • Крышки с лазерной сваркой для максимальной защиты от окружающей среды.
  • Свяжитесь с одним из наших опытных инженеров, чтобы узнать больше!

Калькулятор высокочастотного транзисторного усилителя

Детали
Категория: электроника и поделки электроника и поделки
Опубликовано: 31 июля 2014 г. 31 июля 2014 г.




Калькулятор транзисторного усилителя с общим эмиттером и общим коллектором на базе Excel для работы на высоких частотах.







Калькулятор транзисторного усилителя с общим эмиттером и общим коллектором для работы на высоких частотах

Анализ усилителя на биполярных транзисторах на низких частотах относительно прост, и существует несколько онлайн-калькуляторов, которые хорошо справляются со своей задачей. Для высокочастотной работы доступно меньше ссылок. Для своих проектов я люблю создавать справочники, где все находится в одном месте.Это дает мне больше гибкости в оптимизации схемы и намного быстрее, чем моделирование с помощью LTSpice или аналогичного пакета. Кроме того, создание такого инструмента — отличный способ лучше понять, как работает схема и как каждый из параметров влияет на производительность. Две схемы усилителя, рассматриваемые в этой электронной таблице, изображены на рисунках 1 и 2. Рисунок 1 представляет собой усилитель с общим эмиттером, который полезен для приложений с относительно высоким коэффициентом усиления и умеренным входным и выходным импедансом.Схема с общим коллектором на рис. 2 имеет коэффициент усиления, близкий к 1, и может использоваться в качестве буферной схемы благодаря низкому выходному сопротивлению и входному сопротивлению от среднего до высокого.

Рисунок 1. Схема с общим эмиттером



Рисунок 2. Цепь с общим коллектором (эмиттерный повторитель)



Электронная таблица

Электронную таблицу можно скачать по ссылке ниже:



А вот версия, совместимая с Excel 2003, поскольку некоторые пользователи не могут открывать последние форматы Excel.



Электронная таблица разделена на два рабочих листа (вкладки): электронную таблицу «О программе» с некоторой помощью и таблицу «Калькулятор», где находится «мясо». На рис. 3 показан снимок экрана. Поля, выделенные зеленым цветом, являются входными данными. Не все входные данные необходимы в зависимости от ваших намерений при использовании электронной таблицы. Например, если вас интересуют только расчеты смещения, емкости не требуются. Большинство этих значений можно извлечь из стандартного описания транзисторов. Поля оранжевого цвета рассчитываются автоматически.



Рисунок 3. Интерфейс калькулятора



Для удобства таблица также включает список номиналов стандартных резисторов и две диаграммы с рис. 1 и 2 выше. См. рис. 4.

Рисунок 4. Функции удобства



Обратите внимание, что некоторые результаты и расчеты являются приблизительными. Анализ шума представляет собой упрощенную версию того, который я использовал, например, в статье о калькуляторе транзисторов с резистивной обратной связью.Электронная таблица предназначена для обеспечения приближения первого порядка, но рекомендуется провести дополнительный анализ с использованием моделирования и «реального» прототипа схемы, прежде чем прикреплять схему к плате.

Комментарии, вопросы, предложения? Вы можете связаться со мной по телефону: контакт (под знаком) paulorenato (точка) com



, стабильность усилителя на высоких частотах и ​​паразитная емкость | Блог о дизайне печатных плат

Захария Петерсон

|&nbsp Создано: 28 апреля 2020 г. &nbsp|&nbsp Обновлено: 25 сентября 2020 г.

Усилители

являются одним из тех важнейших компонентов, которые делают возможной современную жизнь.От беспроводной связи до силовой электроники усилители должны работать стабильно и предсказуемо, чтобы эти продукты работали должным образом. Анализ устойчивости — одна из моих любимых тем в физике и технике, и она всегда имеет тенденцию возникать там, где вы меньше всего этого ожидаете. Одно из таких мест находится в усилителях.

Любая нестационарная физическая система с обратной связью и усилением имеет условия, при которых система достигает стабильного поведения. Стабильность усилителя распространяет эти концепции на усилители, где выходной сигнал системы может вырасти до нежелательного состояния насыщения из-за непреднамеренной обратной связи.Если вы используете правильные инструменты проектирования и моделирования, вы можете легко учесть потенциальную нестабильность в своих моделях цепей до создания топологии.

Влияние паразитной емкости на стабильность ВЧ-усилителя

Источником нестабильности в схемах усилителя и между входным и выходным портами усилителя IC является паразитная емкость. Эта паразитная емкость существует между дорожками, подключенными к усилителю. Паразитная емкость имеет решающее значение для установки импеданса длинных дорожек (т.е., линии передачи) по определенному значению. Однако паразитная емкость также обеспечивает непреднамеренный путь для обратной связи между выходным и входным портами.

Поскольку этот путь обратной связи является емкостным, его импеданс ниже, когда частота входного/выходного сигнала выше. В наши дни это обычно решается на уровне микросхемы, но вклад дорожек и контактных площадок на печатной плате будет становиться все более важным, поскольку все больше ВЧ-усилителей работает на все более высоких частотах. Всего несколько пФ паразитной емкости достаточно, чтобы привести усилитель к нестабильности во время работы.

Модель схемы с паразитной емкостью на усилителе. Красными ветвями показаны места, где ток может распространяться обратно на неинвертирующий вход в виде отрицательной обратной связи.

На уровне платы паразитная емкость на входе оказывает влияние на ограничение полосы пропускания, когда полоса пропускания уменьшается на коэффициент (1 + усиление). Решение состоит в том, чтобы спроектировать дорожки и контактные площадки на портах усилителя с минимальной паразитной емкостью или добавить некоторую компенсирующую емкость в контур обратной связи.В режиме высоких частот (например, на частотах миллиметрового диапазона) расстояние между компонентами превышает критическую длину, поэтому вам придется использовать маршрутизацию с контролем импеданса. Интеграция некоторых компонентов в SoC помогает устранить эту проблему, но многие ВЧ-усилители для будущих устройств по-прежнему упакованы в виде отдельных компонентов. Ярким примером являются более новые усилители мощности для миллиметровых волн.

Типичным способом оценки стабильности усилителя является использование оценочной платы производителя и непосредственное измерение любого переходного режима.Другой вариант — определить паразитную емкость на входных и выходных дорожках, подключенных к усилителю, и включить их в моделирование. Эти симуляции также позволяют вам экспериментировать с компенсирующим конденсатором в контуре обратной связи усилителя, чтобы противодействовать паразитной емкости.

Как учитывать паразитную емкость в моделировании

Ваша схема — это всего лишь 2D-чертеж идеальной схемы. Он не содержит каких-либо паразитных емкостных элементов в вашей системе и не точно отражает реальное поведение печатной платы.При этом правильные инструменты проектирования упростят включение паразитных компонентов в вашу печатную плату. Независимо от того, пытаетесь ли вы смоделировать собственные резонансы в пассивных элементах или хотите смоделировать паразитную емкость в других частях вашей системы, вам необходимо добавить конденсаторы на схему в стратегически важных местах.

Для имитации паразитной емкости на входе усилителя просто добавьте конденсаторы подходящего размера и источник переменного тока на вход усилителя. Конденсаторы размещены как шунтирующие элементы (т.е., подключенные к общему заземлению) на входном и выходном портах усилителя. Вам также потребуется использовать проверенную модель компонента для вашего компонента усилителя, чтобы получить представление о поведении усилителя при наличии паразитной емкости. Шунтирующие емкостные элементы будут моделировать связь между землей и входными/выходными дорожками на вашей плате.

Затем вы можете выполнить два типа моделирования: анализ переходных процессов и анализ нулевого полюса.

Ожидаемые результаты анализа переходных процессов

С помощью анализа переходных процессов можно увидеть, становится ли сигнал нестабильным и увеличивается ли он до насыщения со временем по мере работы усилителя.На приведенном ниже графике показаны некоторые примеры результатов для сигнала частотой 100 ГГц с сильной нестабильностью из-за большой паразитной емкости. Здесь переходное напряжение на выходе достигает значения насыщения 2 В из-за непреднамеренно сильной обратной связи и высокого уровня входного сигнала.

Стабильность усилителя при моделировании переходного процесса

Обратите внимание, что потери в приведенном выше примере с обратной связью не учитывались, и известно, что потери в подложке могут привести к тому, что нестабильное в других отношениях устройство станет стабильным, поскольку это компенсирует усиление в непреднамеренной петле обратной связи. .

Ожидаемые результаты анализа полюса-ноля

В результатах анализа полюс-ноль вы ожидаете увидеть два полюса в выходных данных моделирования. Один из них будет устойчивым полюсом, представляющим стабильную петлю обратной связи. Собственное значение для этого полюса будет иметь отрицательную действительную часть. Если схема неустойчива, другой полюс должен появиться как второе собственное значение с положительной действительной частью; это соответствует неустойчивому нарастающему колебанию из-за обратной связи через паразитную емкость. Вы можете увидеть некоторые примеры результатов анализа полюс-ноль на этой странице.

Существует еще один тип устойчивости, соответствующий затухающим устойчивым колебаниям, также известный как предельный цикл. Этот затухающий переходный процесс может привести к стабильному колебательному поведению, аналогичному тому, что наблюдается в усилителях, используемых в конфигурации дифференциатора без последовательного резистора на входе. Вы можете идентифицировать это поведение по результатам анализа полюс-ноль, сравнивая постоянную демпфирования (действительную часть собственного значения) с переходной частотой колебаний.

Усовершенствованные функции проектирования и моделирования печатных плат в Altium Designer® позволяют выполнять различные аналоговые модели для вашей следующей ВЧ-системы и схемы усилителя.У вас будет ряд инструментов для оценки стабильности усилителя в рамках проектирования и анализа схемы. Когда вы будете готовы спланировать макет, у вас будет набор инструментов для захвата схемы и начала создания высококачественных макетов.

Теперь вы можете загрузить бесплатную пробную версию Altium Designer и узнать больше о лучших в отрасли инструментах компоновки, моделирования и планирования производства. Поговорите с экспертом Altium сегодня, чтобы узнать больше.

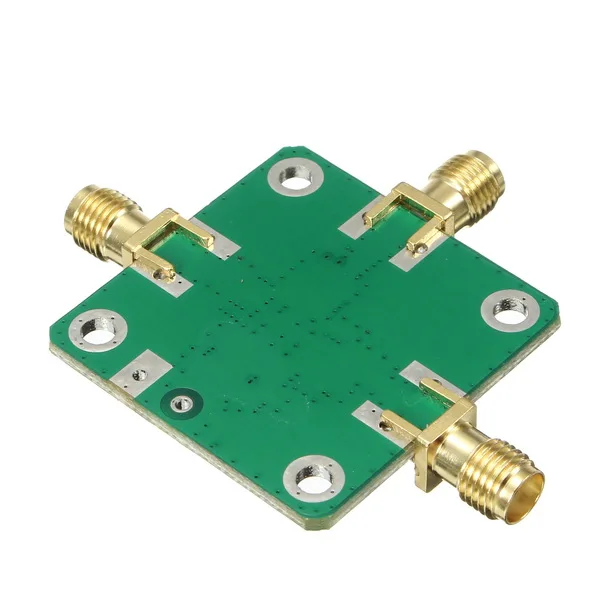

ВЧ усилители — все RF

Что такое ВЧ усилитель?

Радиочастотный усилитель — это электронное устройство, которое используется для усиления маломощного радиочастотного сигнала до сигнала с большей амплитудой.Они используются в передающей и приемной частях беспроводной системы. В цепочке передачи они используются для усиления сигналов перед их отправкой через антенну, а в цепочке приема они используются для усиления слабых сигналов, которые улавливаются антенной с минимальными искажениями. РЧ-усилители имеют широкий спектр применения в секторе беспроводной связи — военные, контрольно-измерительные устройства, мобильные устройства и беспроводная инфраструктура.

Ключевые характеристики при поиске ВЧ-усилителя:

Тип: Существует множество типов ВЧ- и СВЧ-усилителей

  • ВЧ-усилители мощности: Усилители мощности преобразуют маломощные высокочастотные сигналы в сигналы высокой мощности. .Они используются в цепочке передачи для усиления сигнала перед его отправкой через антенну.
  • Малошумящие усилители: RF Малошумящие усилители используются для усиления высокочастотных сигналов при сохранении хорошего отношения сигнал/шум. Малошумящие усилители используются в начале приемной цепи для усиления сигнала с минимальным ухудшением качества.
  • Другие усилители: Существует ряд других усилителей, таких как блоки усиления, дифференциальные усилители, усилители драйвера, усилители-ограничители и т. д.

Частота (МГц): РЧ-усилители обычно предназначены для работы в определенном диапазоне частот. Единицей измерения частоты является Гц (Герц).

Усиление (дБ): Усиление ВЧ-усилителя — это отношение выходной мощности к входной мощности или амплитуды. Это мера усиления ВЧ-усилителя.

Коэффициент шума (дБ): Шум — это нежелательный сигнал, генерируемый до определенного уровня всеми электронными компонентами и устройствами. Коэффициент шума — это показатель шумовых характеристик цепи или системы.Чем ниже коэффициент шума, тем выше отношение сигнал/шум системы.

Сжатие мощности (дБм или Вт):  Сжатие мощности или P1dB – это точка, в которой входной сигнал усиливается на величину, которая на 1 дБ ниже усиления слабого сигнала устройства. Это точка, выше которой усиление устройства больше не увеличивается линейно при увеличении входной мощности.

Тип упаковки: ВЧ усилители доступны в корпусах для поверхностного монтажа, в виде кристалла/чипа, в модуле с разъемами, в виде системы и в корпусе для монтажа в стойку.

все РЧ списки Усилители РЧ от ведущих производителей. Используйте инструменты параметрического поиска, чтобы сузить круг усилителей в соответствии с вашими требованиями. Как только вы найдете продукты, соответствующие вашим спецификациям, просмотрите подробную информацию о продукте, загрузите спецификацию, сравните продукты и запросите расценки. Запросы, генерируемые через все RF, направляются производителям, которые свяжутся с вами с предложением или информацией.

Что означает, что ВЧ-усилитель является несимметричным?

«Привет?

Это я!

Ты меня слышишь?!»

Если вы инженер-электрик и знакомы с последним синглом певицы Адель «Hello», вы, возможно, подумали про себя: «Чувак, похоже, ей действительно не помешал бы качественный усилитель!»

Говоря об усилителях, это главная тема этой недели.Точнее, несимметричные усилители радиочастоты.

В этом посте вы узнаете все о ВЧ-усилителях, их сравнении с несимметричными усилителями, а также о преимуществах и недостатках однотактных усилителей. Давайте сначала убедимся, что вы хорошо разбираетесь в радиочастотных усилителях.

Что такое РЧ-усилитель?

Радиочастотный усилитель мощности представляет собой форму электронного устройства, которое в основном используется для преобразования сигналов малой мощности в сигналы большей мощности.Радиочастотный усилитель сконструирован специально для учета коэффициента усиления, тепловых потерь, а также согласования входного и выходного импеданса.

Сегодня усилители работают в различных режимах, которые также известны как классы, чтобы удовлетворительно выполнять свои функции. Твердотельные устройства (также известные как SSPA или твердотельные усилители мощности) используются для того, чтобы сделать современные усилители радиочастот еще лучше и эффективнее с точки зрения преобразования сигнала.

Разборка отдельных компонентов

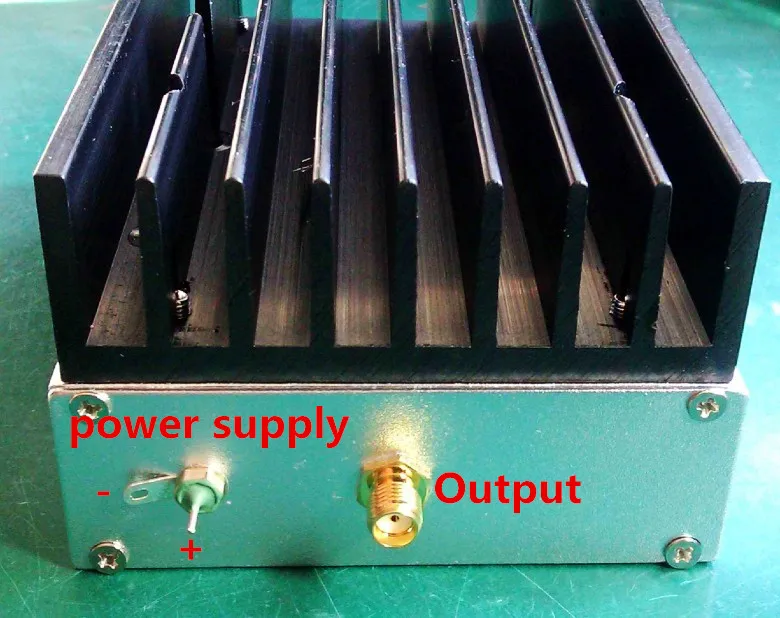

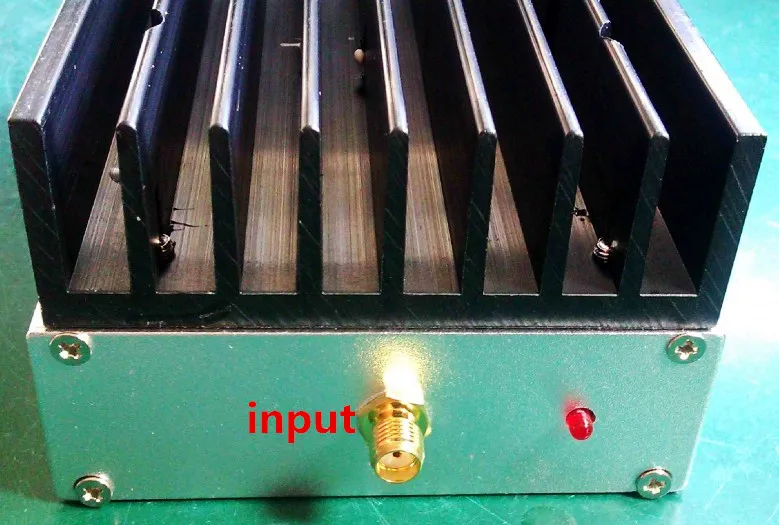

Радиочастотный усилитель состоит из следующих трех основных блоков:

  1. Источник питания. Основное назначение источника питания — преобразование переменного тока в постоянный.Это необходимая часть устройства, поскольку полупроводниковые устройства, присутствующие в оборудовании, требуют постоянного тока для работы. Вам также может быть полезно понять секрет преодоления коэффициента подавления источника питания (PSRR).
  2. Входной каскад — это часть устройства, где входные сигналы принимаются и подвергаются усилению выходным каскадом.
  3. Выходной каскад
  4. — на этом этапе слабый входной сигнал преобразуется в мощную реплику.В этой части устройства используется ряд транзисторов высокой мощности, и она отвечает за генерацию наибольшего количества тепла усилителем.

Использование радиочастотного усилителя

Радиочастотные усилители в основном используются для управления другим источником высокой мощности. Они также используются для управления передающей антенной и для возбуждения резонаторов микроволнового резонатора. Эта технология полезна для передачи голоса и данных, а также для определения погоды с помощью радара.

Что делают несимметричные усилители

Если радиочастотный усилитель несимметричный, это означает, что половина входной волны была усилена. Это означает, что часть волны выпрямляется и фильтруется в форму волны с низким уровнем искажений, которая имеет форму синусоидальной волны. Используется фильтр, который соответствует импедансу, предлагаемому выходом устройства усиления, а также нагрузкой.

Что это делает, так это то, что он создает усилитель с низким уровнем искажений, а также с меньшими затратами.Однако для того, чтобы устройство такого типа работало, выходной фильтр и согласующая цепь должны быть достаточно высокими. Если пропускная способность мала, ее нужно вернуть на часто меняющуюся рабочую частоту. Хотя это не имеет значения для целей вещания, это может вызвать неудобства для радиолюбителей.

Преимущества
  1. Наличие несимметричного выходного каскада позволяет использовать асимметричную передаточную функцию. Это означает, что гармоники четного порядка в создаваемом искажении имеют меньше шансов на компенсацию.Для ламп искажение принимает форму гармоник второго порядка из передаточной характеристики квадратичного закона. Это может привести к более теплому звуку, более приятному для слуха.
  2. Как правило, использование несимметричных радиочастотных усилителей более выгодно с точки зрения затрат, и это соображение часто играет важную роль при принятии решения о том, какой усилитель использовать.
Некоторые недостатки
  1. Они не обладают очень высокой эффективностью и поэтому редко используются в конструкциях с высокой мощностью, требующих более высокой скорости преобразования сигнала.
  2. Из-за того, что устройство включено наполовину даже в режиме ожидания, много мощности рассеивается через радиочастотный усилитель, когда он несимметричный.

Таким образом, мы видим, что несимметричные ВЧ-усилители могут быть весьма полезны для низкочастотной работы в процессе усиления сигнала, но имеют ограниченное применение для преобразования высокочастотного сигнала данных.

Что вы думаете?

Был ли у вас опыт работы с несимметричными усилителями или у вас есть дополнительный вход? Оставьте нам комментарий! Мы всегда рады услышать от вас.

Высокочастотный анализ FET

Высокочастотный анализ FET



1. Усилитель с общим источником на высокие частоты:



Коэффициент усиления по напряжению:


Входной допуск:


Входная емкость (эффект Миллера):



Это увеличение входной емкости C i по сравнению с емкостью от затвора до источник называется эффектом Миллера.



Это входная емкость влияет на усиление на высоких частотах при работе каскадные усилители. В каскадных усилителях используется выход с одного каскада. как вход для второго усилителя. Входное сопротивление второго каскада действует шунтирует выход первой ступени, а Р д шунтируется емкость C i .

Выходной допуск:



От На рисунке выше выходной импеданс получается при взгляде на сток с входное напряжение устанавливается равным нулю.Если V i = 0 на рисунке, r d ,C ds и C gd параллельно. Отсюда выходная проводимость с R L , считающимся внешним по отношению к усилителю, определяется как


2. Усилитель с общим стоком на высоком уровне Частоты:


Рис. Схема усилителя с общим стоком и эквивалентная схема слабого сигнала на высоком уровне частоты

Коэффициент усиления по напряжению:



выходное напряжение В или можно найти из произведения короткого замыкания и импеданс между клеммами S и N.Коэффициент усиления по напряжению определяется по формуле

.





Входной допуск:



Вход Допуск Y i можно получить, применяя теорему Миллера к C gs .



Это предоставлено,





Выходной допуск:



Выход Допуск Y или с R s считается внешним по отношению к усилитель, дан


При низком частоты, выходное сопротивление R o дано,




3.Частотная характеристика общего Усилитель источника:



Давайте рассмотрим типичный усилитель с общим источником, как показано на рисунке выше.





От На рисунке выше показана высокочастотная эквивалентная схема для данного схема усилителя. Он показывает, что на высоких частотах связь и обход конденсаторы действуют как короткое замыкание и не влияют на высокие частоты усилителя отклик.Эквивалентная схема показывает внутренние емкости, влияющие на высокочастотный отклик.



Использование Теорема Миллера, эта высокочастотная эквивалентная схема может быть дополнительно упрощено следующим образом:

внутренняя емкость C gd можно разделить на C in(miller) и C из (мельника) , как показано на следующем рисунке.





От упрощенная высокочастотная эквивалентная схема, она имеет две RC-цепи, которые влияют на высокочастотную характеристику усилителя.Это,



· Входная RC сеть

· Выходная RC сеть



Входная сеть RC:





Рис. Входная RC сеть



От рисунок выше,





Это сеть дополнительно сокращается следующим образом, поскольку R s << R G






Рис.Уменьшенный ввод RC сети



критическая частота для уменьшенной входной RC-сети,




Выходная сеть RC:




Рис. Выходная RC сеть



критическая частота для приведенной выше схемы составляет




Это не так необходимо, чтобы эти частоты были равны.Сеть, которая ниже критическая частота, чем другая сеть, называется доминирующей сетью.





Фаза сдвиг по высокой частоте




Проблема:



Определить высокочастотная характеристика схемы усилителя показана на следующем фигура.





Решение:



До для расчета критических частот необходимо вычислить среднюю частоту прибыль

данный схема усилителя. Это необходимо для вычисления C in(miller) и C out(miller) .

А v = -g м R D



Здесь R D следует заменить на R D || Р Л А v =





C GS = C iss – C rss = 4 пФ



Сейчас анализировать входную и выходную сеть на критическую частоту,


выше анализ показывает, что выходная сеть производит доминирующий более высокий критический частота.Высокочастотная характеристика данного усилителя показана на следующая цифра


Пьезодрайвер/усилитель и модулятор A-303

А-303 Высоковольтный усилитель/пьезодрайвер и модулятор

Пьезодрайвер/пьезоусилитель A-303 представляет собой высоковольтный, высокоскоростной Пьезодрайвер /
Линейный Усилитель в сочетании с широкополосным модулятором AM/FM.

Он был специально разработан в качестве линейного усилителя/драйвера для PIEZO Electric. Приводы ( также известные как «пьезоусилитель»), стеки, пьезопластины, биморфные элементы и другие устройства. Может также использоваться как универсальный High Усилитель напряжения для медицинских приложений (например, в качестве драйвера электродов для неврологии).

Пьезодрайвер/пьезоусилитель основан на высоковольтном, высокочастотном и сильноточный усилитель MOSFET, способный управлять напряжением до ±200 В. (400 В ptp) при ±200 мА на частотах от постоянного тока до 450 кГц.
При параллельном или последовательном соединении 2 усилителей выходное напряжение и ток может быть удвоен до 800 В на точку при 200 мА или 400 В на точку @ 400 мА.

Секция усилителя очень стабильна, имеет низкий выходной шум и очень низкий электрический шум — Сравните наши характеристики!


Встроенный модулятор (AM или FM) позволяет пользователю модулировать несущую частоту (настраивается на передней панели) любым входным сигналом в диапазоне ±10В. Модулятор можно отключить и обойти с помощью переключателя ON/OFF на левой стороне .

Этот усилитель/драйвер с высокой скоростью нарастания можно использовать для различных приложений запрос высокой скорости нарастания, высокого напряжения и быстрого отклика:
Плазменный драйвер и плазменная активация, драйвер для пьезоманипулятора, оптическое переключение устройства, замкнутые системы с обратной связью, контроль вибрации, структурное демпфирование анализ, управление и управление потоком и т. д.

Конкурентоспособная цена!


Характеристики:


Усилитель высокой частоты — DC-1,2 МГц опционально.

Очень низкое энергопотребление Шум.

Низкие искажения

Нет слышимых шумов-вы может услышать ваш эксперимент.

Высокая Скорость нарастания до 1000 Вольт/мкс.

Защита входа-высокая Напряжение, вкл./выкл.

Защита выхода — Короткое замыкание, потеря мощности, импеданс.

Построен в модуляторе:

Амплитудная (AM) или частотная (FM) модуляция

Высокочастотная — до 100 кГц.

Низкий уровень искажений

Регулируемая частота, усиление, смещение

Модулятор можно отключить и обойти, если он не используется
(будет работать только секция усилителя).

Амплитудная и частотная модуляция

Блок-схема


Технические характеристики
:

А-303 Пьезоусилитель и модулятор


*Синхронный выход обеспечивает прямоугольную волну с той же фазой и частотой модулятора вывод
(для синхронизации и измерения частоты).

*Агрегат с самоохлаждением — без вентилятора или шумных деталей.

Усилитель раздел:

Максимум Входное напряжение

± 12 В

Максимум Выходное напряжение

± 200 В точка-точка

Максимум Текущий

± 200 мА
В 1 К резистивная нагрузка
DC до 450 кГц (-3 дБ) (от постоянного тока до 1.2 МГц-опционально)
В Емкостная нагрузка:
DC до 250 кГц (- 3 дБ) (1 нФ)
DC до 25 кГц (- 3 дБ) (10 нФ)
DC до 2,5 кГц (- 3 дБ) (0,1 мкФ)
DC до 250 Гц (-3 дБ) (1 мкФ)
DC до 25 Гц (-3 дБ) (10 мкФ)

Выход Мощность

40 Максимальная мощность в ваттах

ДЦ Усиление

20 (до 50 опционально)

Муфта

Вход & Выход: Прямая связь по постоянному току

ДЦ Смещение

Регулируемый до ± 160 Вольт (RTO) + выключатель

Вход Импеданс

10 К

Поворот Тариф

350В/ мкс (опционально 1000 В/мкс)

Выход Импеданс

4

Выход Шум (вход закорочен, 350 кГц.пропускная способность)

5 мВ PTP макс. (макс. 1 мВ СКЗ)

Переменная Вариант усиления:

0-10Х или 0–20X или 0–40X.
Пожалуйста, проконсультируйтесь на заводе относительно этого варианта.

Модулятор Раздел:

Центр Частота

1 — 100 кГц регулируемая

Модуляция

Амплитуда (AM) или частота (FM)

Форма волны

Синус Волна

Искажение

0.05 % максимум

Модуляция Вход Ф.С.

± 10 В

Модуляция Входное сопротивление

10 К

Синхронизация Выход

1 V ptp, связь по переменному току, 1 K Полное сопротивление

Амплитуда Регулировка

0.5 В ptp до 20 В ptp

Смещение Регулировка

± 10 В или 0 В фиксированный

Модулятор выходное сопротивление

100

Модулятор можно отключить
, когда он не используется!

АС Вход

Линия Входное напряжение

110/120 В, 60 Гц или 220/230 В, 50 Гц

Линия Входной ток

1.3 Пик
Опции:
01- Высокая скорость нарастания 1000 В/мкс
02-Высший Усиление Вверх до 50
03-Пропускная способность ДС-1.2 МГц.
04-переменная Усиление 0-10Х или 0–20X — бесплатно.

Поворот Вариант тарифа

Шаг 10 В на входе

Шаг 250 В на выходе

Выход Шум — 1,2 МГц. Вариант полосы пропускания

5 МГц B.W. Ограничение

Стандартный усилитель имеет очень низкий уровень шума.

Шум уровень @ 350 кГц. BW, вход закорочен

—>

комплект дисплея @ 2 мВ/дел. 10 мкСм/дел.

Суммарный шум менее 1 мВ RMS !




Применение:
2 усилителя могут быть подключены последовательно или параллельно чтобы удвоить выходное напряжение или выходной ток.
Последовательное соединение (+/- 400 В на плавающую нагрузку = 800 В ptp).

Обратите внимание, что оба усилителя должны быть плавающими (т. е. будьте осторожны, чтобы не заземлите их с помощью осциллографа и т.п.)
Также можно удвоить или утроить выходное напряжение с помощью специального трансформатор. Использование трансформатора возможно только на
высокая частота (более 10 кГц) и требует добавления дополнительных компонентов для балансировка и правильное прекращение нагрузки.

Параллельное соединение осуществляется добавлением резисторов на вход и на выход. Пожалуйста, проконсультируйтесь на заводе по поводу параллельного соединения.

Скачать техпаспорт

Расчет расчетного тока, необходимого для питания нагрузки:

Чтобы купить подходящий усилитель для вашей нагрузки, вы должны рассчитать необходимый пиковый ток.

Для емкостной нагрузки:


Ipeak (A) = 2 π F C Vpeak (для синусоиды)

Ipeak (A) = 4 F C Vpeak (для треугольной волны)

Ipeak (A) = C dV / dt (для прямоугольной волны или времени резкого нарастания)


Для резистивной нагрузки:
  I = Vпик / R
где R сопротивление вашей нагрузки в Омах.

Ток, напряжение и частота должны быть меньше или равны спецификациям усилителя.

A-303 Частотная характеристика:

Этот усилитель НЕ ПОДХОДИТ для управления чисто индуктивными нагрузками
(например, динамики, соленоиды, электромагниты и т. д.)

Вы должны подключать нагрузку толстыми проводами, чтобы минимизировать индуктивность (например, провода динамиков). Коаксиальный кабель не рекомендуется для кабелей длиной более 2 м (6.5 футов), потому что емкость кабеля (15-50 пФ/фут) будет нагружать ваш усилитель на высоких частотах.

Пример:
Активный импеданс емкостной нагрузки определяется уравнением:
Z=1/(2*Pi*F*C), где Pi=3,1415, C в фарадах, F в Гц. Пользователь должен проверить, что при пиковой работе Напряжение, при максимальной частоте ток не превысит 200мА (0,2А).
Пример:
Рабочее напряжение составляет +/-150 В, максимальная частота = 10 кГц.Нагрузка 10 нФ.
Z=1/(2*3,1415*10 000*10EE-9) = 1592 Ом.
150 [В]/1592 [Ом] = 94 [мА] ===> Усилитель будет управлять этой нагрузкой с амплитудой 150 В. (300В точка).
