Всем привет!

В последнее время я по большей части ушел в цифровую и, отчасти, в силовую электронику и схемы на операционных усилителях использую нечасто. В связи с этим, повинуясь неуклонному закону полураспада памяти, мои знания об операционных усилителях стали постепенно тускнеть, и каждый раз, когда все-таки надо было использовать ту или иную схему с их участием, мне приходилось гуглить ее расчет или искать его в книгах. Это оказалось не очень удобно, поэтому я решил написать своего рода шпаргалку, в которой отразил наиболее часто используемые схемы на операционных усилителях, приведя их расчет, а также результаты моделирования в LTSpice.

Введение

В рамках данной статьи будет рассмотрено десять широко используемых схем на операционных усилителя. При написании данной статьи я исходил из того, что читатель знает, что такое операционный усилитель и хотя бы в общих чертах представляет, как он работает. Также предполагается, что ему известны базовые вещи теории электрических цепей, такие как закон Ома или расчет делителя напряжения.

Не следует воспринимать эту статью как законченное руководство по применению операционных усилителей в любых ситуациях. Для большого количества задач, действительно, этих схем может быть достаточно, однако в сложных проектах всегда может потребоваться что-то нестандартное.

1. Неинвертирующий усилитель

Неинвертирующий усилитель – наверное, наиболее часто встречающаяся схема включения операционного усилителя, она приведена на рисунке ниже.

В этой схеме усиливаемый сигнал подается на неинвертирующий вход операционного усилителя, а сигнал с выхода через делитель напряжения попадает на инвертирующий вход.

Расчет этой схемы прост, он строится исходя из того, что операционный усилитель, охваченный петлей обратной связи, отрабатывает входное воздействие таким образом, чтобы напряжение на инвертирующем входе было равно напряжению на неинвертирующем:

Из этой формулы легко получается коэффициент усиления неинвертирующего усилителя:

Рассчитаем и промоделируем неинвертирующий усилитель со следующими параметрами:

• Операционный усилитель LT1803
• Коэффициент усиления
• Частота входного сигнала
• Амплитуда входного сигнала
• Постоянная составляющая входного сигнала

Выберем из ряда Е96 и . Тогда коэффициент усиления будет равен

Результат моделирования данной схемы приведен на рисунке (картинка кликабельна):

Давайте теперь рассмотрим граничные случаи этого усилителя. Допустим, величина сопротивления резистора . При этом мы получим, что коэффициент усиления будет стремиться к бесконечности. На самом деле, конечно, это хоть и очень большая, но все-таки конечная величина, она обычно приводится в документации на микросхему конкретного операционного усилителя. С другой стороны, величина выходного напряжения реального операционного усилителя даже при бесконечно большом коэффициенте усиления не может быть бесконечно большой: она ограничена напряжением питания микросхемы. На практике она зачастую даже несколько меньше, за исключением некоторых типов усилителей, которые отмечены как rail-to-rail. Но в любом случае не рекомендуется загонять операционные усилители в предельные состояния: это приводит к насыщению их внутренних выходных каскадов, нелинейным искажениям и перегрузкам микросхемы.

Поэтому данный предельный случай не несет какой-то практической пользы.

Гораздо больший интерес представляет собой другой предельный случай, когда величина сопротивления . Его мы рассмотрим в следующем разделе.

2. Повторитель

Как уже говорилось ранее, включение операционного усилителя по схеме повторителя – это предельный случай неинвертирующего усилителя, когда один из резисторов имеет нулевое сопротивление. Схема повторителя приведена на рисунке ниже.

Как видно из формулы, приведенной в прошлом разделе, коэффициент передачи для повторителя равен единице, то есть выходной сигнал в точности повторяет входной. Зачем же вообще нужен операционный усилитель в таком случае? Он выступает в роли буфера, обладая высоким входным сопротивлением и маленьким выходным. Когда это бывает нужно? Допустим, мы имеем какой-то источник сигнала с большим выходным сопротивлением и хотим этот сигнал без искажения передать на относительно низкоомную разгрузку.

Если мы это сделаем напрямую, без каких бы то ни было буферов, то неизбежно потеряем какую-то часть сигнала.

Убедимся в этом с помощью моделирования схемы со следующими основными параметрами:

• Выходное сопротивление источника сигнала 10 кОм
• Сопротивление нагрузки 1 кОм
• Частота входного сигнала
• Амплитуда входного сигнала
• Постоянная составляющая входного сигнала

Моделирования будем проводить для двух случаев: в первом случае пусть источник сигнала работает на нагрузку через повторитель, а во втором случае — напрямую.
Результаты моделирования приведены на рисунке ниже (картинка кликабельна): на верхней осциллограмме выходной и входной сигналы в точности совпадают друг с другом, тогда как на нижней сигнал на выходе в несколько раз меньше по амплитуде относительно сигнала на входе.

Вместо повторителя на операционном усилителе можно также использовать и эмиттерный повторитель на транзисторе, не забывая, однако, про присущие ему ограничения.

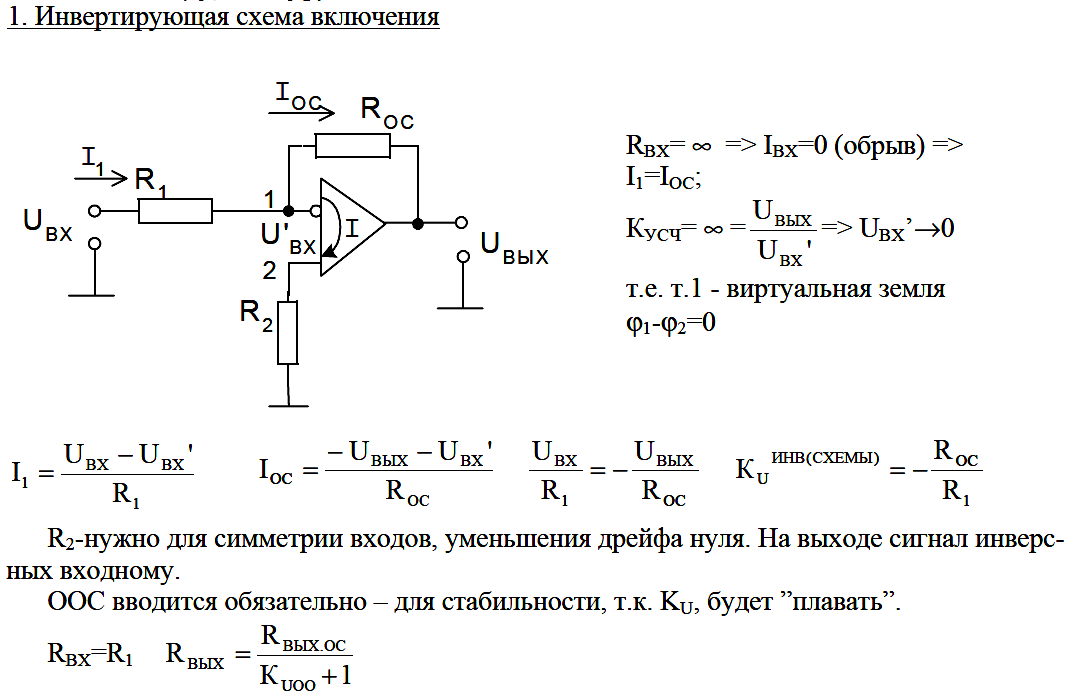

3. Инвертирующий усилитель (классическая схема)

В схеме инвертирующего усилителя входной сигнал подается на инвертирующий вывод микросхемы, на него же заведена и обратная связь. Неинвертирующий вход при этом подключается к земле (иногда к источнику смещения). Типовая схема инвертирующего усилителя приведена на рисунке ниже.

Для входной цепи инвертирующего усилителя можно записать следующее выражение:

Где — напряжение на инвертирующем входе операционного усилителя.
Поскольку операционный усилитель, охваченный петлей обратной связи, стремится выровнять напряжения на своих входах, то , и при заземленном неинвертирующем входе получаем

Отсюда коэффициент усиления инвертирующего усилителя равен

По инвертирующему усилителю можно сделать следующие выводы:

1. Инвертирующий усилитель инвертирует сигнал. Это значит, что необходимо применение двухполярного питания.
2. Величина модуля коэффициента усиления инвертирующего усилителя равна отношению резисторов цепи обратной связи. При равенстве номиналов двух резисторов коэффициент усиления равен -1, т.е. инвертирующий усилитель работает просто как инвертор сигнала.
3. Величина входного сопротивления инвертирующего усилителя равна величине резистора R1. Это важно, потому что при маленьких значениях R1 может сильно нагружаться предыдущий каскад.

Для примера рассчитаем инвертирующий усилитель со следующими параметрами:

• Операционный усилитель LT1803
• Коэффициент усиления
• Частота входного сигнала
• Амплитуда входного сигнала
• Постоянная составляющая входного сигнала

В качестве резисторов в цепи обратной связи выберем резисторы номиналами и : их отношение как раз равно десяти.
Результаты моделирования усилителя приведены на рисунке (картинка кликабельна).

Как видим, выходной сигнал в 10 раз больше по амплитуде, чем входной, и при этом проинвертирован.

Входное сопротивление данной схемы равно . А что будет, если источник сигнала будет иметь значительное выходное сопротивление, допустим, эти же 10 кОм? Результат моделирования этого случая представлен на рисунке ниже (картинка кликабельна).

Амплитуда выходного сигнала просела в два раза по сравнению с предыдущим случаем! Очевидно, что это все из-за того, что выходное сопротивление генератора в этом случае равно входному сопротивлению инвертирующего усилителя. Таким образом, стоит всегда помнить про эту особенность инвертирующего усилителя. Как же быть, если все-таки требуется обеспечить работу источника сигнала с высоким выходным сопротивлением на инвертирующий усилитель? В теории надо увеличивать сопротивление R1. Однако одновременно с эти будет расти и сопротивление R2.

Если мы хотим обеспечить входное сопротивление схемы в 500 кОм при коэффициенте усиления 10, резистор R2 должен иметь сопротивление в 5 МОм! Такие большие номиналы сопротивлений применять не рекомендуется: схема будет очень чувствительной к наводкам, пыли и флюсу на печатной плате. Есть ли какие-то выходы из этой ситуации? На самом деле да. Можно, например, использовать буфер-повторитель, который мы рассмотрели в прошлом разделе. А можно еще применить схему с Т-образным мостом в обратной связи, про нее поговорим в следующем разделе.

4. Инвертирующий усилитель с Т-образным мостом в цепи ОС

Схема инвертирующего усилителя с Т-образным мостом в цепи обратной связи приведена на рисунке ниже.

Коэффициент усиления этой схемы равен

Рассчитаем усилитель со следующими параметрами:

• Операционный усилитель LT1803
• Коэффициент усиления
• Частота входного сигнала
• Амплитуда входного сигнала
• Постоянная составляющая входного сигнала
• Входное сопротивление

Расчет показывает, что следящие номиналы резисторов должны сформировать усилитель с Т-образным мостом, отвечающий заявленным требованиям:

Результаты моделирования схемы усилителя приведены на рисунке ниже (картинка кликабельна).

Попробуем теперь подключить источник с выходным сопротивлением 10 кОм, как мы это сделали в предыдущем разделе. Получим такую картинку (кликабельно):

Выходной сигнал практически не изменился по амплитуде по сравнению с предыдущим моделированием, и это ни в какое сравнение не идет с тем, насколько он проседал в схеме простого инвертирующего усилителя без Т-моста. Кроме того, как мы видим, эта схема позволяет обойтись без мегаомных резисторов даже при больших коэффициентах усиления и значительном входном сопротивлении.

5. Инвертирующий усилитель в схемах с однополярным питанием

Схемы с однополярным питанием распространены гораздо больше, чем схемы с двухполярным. Вместе с тем, как мы выяснили в прошлых двух разделах, при использовании схемы инвертирующего усилителя у нас меняется знак выходного напряжения, что влечет за собой обязательное применение двухполярного источника питания. Можно ли как-то обойти это ограничение и использовать инвертирующий усилитель в схемах с однополярным питанием? На самом деле можно, для этого надо на неинвертирующий вход усилителя подать напряжение смещения как показано на рисунке ниже

Примечание

Позиционные обозначения R1 и R2 показаны условно. Они одни и те же для разных резисторов на схеме, что, конечно, невозможно для реальной схемы, однако допускается на рисунке для подчеркивания того, что эти резисторы имеют одинаковые номиналы.

Расчет этой схемы строится все на том же принципе равенства напряжений на инвертирующем и неинвертирующем входах усилителя. Ток через цепочку резисторов R1-R2 инвертирующего плеча равен.

Отсюда напряжения на инвертирующем входе равно

Напряжение на неинвертирующем входе равно

Исходя из принципа равенства напряжения на инвертирующем и неинвертирующем входах получаем

Таким образом, напряжение на выходе операционного усилителя равно

Отсюда делаем вывод, что для корректной работы напряжения смещения должно быть больше максимального входного напряжения с учетом подаваемого на вход напряжения смещения.
Промоделируем схему инвертирующего усилителя со следующими параметрами:

• Операционный усилитель LT1803
• Коэффициент усиления
• Частота входного сигнала
• Амплитуда входного сигнала
• Постоянная составляющая входного сигнала
• Напряжение источника смещения

Результаты моделирования приведены на рисунке ниже (картинка кликабельна)

Как видим, мы получили усиленный в 10 раз инвертированный сигнал, при этом сигнал проинвертировался, однако, не залез в отрицательную область.

6. Инвертирующий сумматор

Операционный усилитель можно использовать для суммирования различных сигналов. С помощью резисторов можно задавать «вес» каждого из сигнала в общей сумме. Схема инвертирующего сумматора приведена на рисунке ниже.

Расчет инвертирующего сумматора очень прост и основывается на принципе суперпозиции: суммарный выходной сигнал равен сумме отдельных составляющих:

Рассчитаем и произведем моделирование инвертирующего сумматора со следующими параметрами:

• Операционный усилитель LT1803
• Частота входного сигнала
• Амплитуда входного сигнала №1
• Амплитуда входного сигнала №2
• Амплитуда входного сигнала №3
• «Вес» сигнала №1
• «Вес» сигнала №2
• «Вес» сигнала №3

Для обеспечения требуемых «весов» , и выберем следущие номиналы резисторов из ряда Е96:

Результат моделирования приведен на рисунке ниже (картинка кликабельна).

Видим, что выходной сигнал проинвертирован и усилен в соответствии с выражением, приведенным выше. Однако стоит всегда помнить, что приведенное выше выражение верно для постоянных напряжений (либо же мгновенных значений переменного сигнала). Если же сдвинуть сигналы по фазе или если они будут обладать разной частотой, то результат будет совершенно другим. Аналитически его можно рассчитать, воспользовавшись формулами преобразования тригонометрических выражений (в случае, если мы имеем дело с синусоидальными сигналами). В качестве примера на рисунке ниже приведен результат моделирования инвертирующего сумматора для случая сдвинутых по фазе входных сигналов (изображение кликабельно).

Как видим, итоговый сигнал не превышает по амплитуде сигнал , а также имеет в начальной части артефакты, вызванные постепенным появлениями сигналов на входах.
Необходимо также помнить, что инвертирующий сумматор – по сути все тот же инвертирующий усилитель, и его входное сопротивление определяется величиной резистора в цепи обратной связи, поэтому его надо аккуратно применять в случаях, если источник сигнала имеет большое выходное сопротивление.

7. Дифференциальный усилитель

Дифференциальный усилитель предназначен для усиления разности сигналов, поступающих на его входы. Такое включение усилителей широко используется, например, для усиления сигнала с резистора-шунта-датчика тока. Что немаловажно, операционный усилитель в таком включении помимо, собственно, усиления сигнала, давит синфазную помеху.

Схема дифференциального усилителя приведена на рисунке.

Для дифференциального усилителя можно записать следующие выражения:

Решая эту систему уравнений, получаем

Если мы примем, что

то данное выражение упрощается и преобразуется в

Таким образом, коэффициент усиления дифференциального сигнала определяется отношением R2 к R1.

Эта формула (да и сама схема включения дифференциального усилителя) очень похожа на рассмотренный ранее случай инвертирующего усилителя в схеме с однополярным питанием. Действительно, все так и есть: схема инвертирующего усилителя с однополярным питанием и напряжением смещения есть частный случай дифференциального усилителя, просто в ней на один из входов подается не какой-то переменный сигнал, а постоянное напряжение.

Произведем моделирование схемы со следующими параметрами:

• Операционный усилитель LT1803
• Коэффициент усиления
• Частота входного сигнала
• Амплитуда входного сигнала №1
• Амплитуда входного сигнала №2
• Величина усиливаемого сигнала

Результаты моделирования приведены на рисунке ниже (изображение кликабельно).

Как видим, разница между сигналами и в 5 мВ оказалась усиленной в 50 раз и стала 250 мВ.

Посмотрим теперь, как дифференциальный усилитель давит синфазную помеху. Для этого подключим к сигналам и общий генератор белого шума и произведем моделирование, его результаты представлены на рисунке (картинка кликабельна).

На верхней осциллограмме приведены сигналы и с добавленной помехой: самого сигнала уже даже не видно за шумами. На нижней осциллограмме приведен результат работы дифференциального усилителя. Поскольку помеха одна и та же для инвертирующего и неинвертирующего входа, дифференциальный усилитель ее убирает, и в результате мы имеем чистый сигнал, не отличающийся от случая без помехи.

Однако стоит все же помнить, что способность операционного усилителя давить синфазную помеху не бесконечна, данный параметр обычно приводится в документации на операционный усилитель. Кроме того, нельзя забывать и про величину входного сопротивления дифференциального усилителя со стороны инвертирующего входа: оно по-прежнему может быть невелико.

8. Источник тока

Операционный усилитель при определенном включении может работать как источник тока. Источник тока поддерживает постоянный ток вне зависимости от величины сопротивления нагрузки (в идеальном источнике нагрузка может быть вообще любая, в реальном – не больше какой-либо величины, пропорциональной максимально возможному напряжению, которое может сформировать на ней источник тока). Возможно как минимум две схемы источника тока на операционном усилителе: с плавающей нагрузкой и с заземленной нагрузкой. Схема источника тока с плавающей нагрузкой предельно проста и приведена на рисунке ниже

Как видим, на неинвертирующий вход подается опорное напряжение, а в роли нагрузки выступает один из элементов обратной связи. Величина тока при этом определяется следующим выражением

Однако все-таки чаще требуется, чтобы нагрузка была заземлена. В этому случае схема немного усложняется: потребуется дополнительный транзистор. Для этих целей лучше брать полевой транзистор: у биполярного транзистора токи коллектора и эмиттера немного отличаются из-за тока базы, что приведет к менее стабильной работе источника тока. Схема источника тока на операционном усилителе с заземленной нагрузкой приведена на рисунке ниже

Величина тока рассчитывается так:

Произведем расчет и моделирование источника тока со следующими параметрами:

• Операционный усилитель LT1803
• Величина силы тока
• Величина сопротивления нагрузки

Для обеспечения заданных характеристик подойдут следующие номиналы сопротивлений резисторов:

Результат моделирования источника тока с заданными параметрами представлен на рисунке ниже (изображение кликабельно).

На рисунке приведено два графика. Верхний график показывает величину тока через сопротивление нагрузки, и она равна 10 мА. Нижний график показывает напряжение на нагрузке, оно равно 100 мВ. Попробуем теперь изменить сопротивление нагрузки: вместо 10 Ом возьмем 100 Ом и промоделируем (изображение кликабельно):

Как мы видим, через нагрузку течет все тот же самый ток в 10 мА: операционный усилитель отработал изменение нагрузки, повысив на ней напряжение, оно теперь стало равным 1 В. Но в реальности операционный усилитель не сможет поднимать напряжение бесконечно: оно ограничено напряжением источника питания (а зачастую еще и несколько меньше него). Что же будет, если задать сопротивление нагрузки слишком высоким? По сути, источник тока перестает работать. На рисунке ниже пример моделирования источника с сопротивление нагрузки в 1 кОм (изображение кликабельно).

Согласно графику, ток через нагрузку теперь уже никакие не 10 мА, а всего лишь 4 мА. При дальнейшем повышении сопротивления нагрузки ток будет все меньше и меньше.

Дополнительно по приведенным схемам источников тока на операционных усилителях надо отметить, что стабильность выходного тока в них зависит от стабильности напряжения , в связи с этим оно должно быть хорошо стабилизированным. Существуют более сложные схемы, которые позволяют уйти от этой зависимости, но в рамках данной статьи мы их рассматривать не будем.

9. Интегратор на операционном усилителе

Думаю, что все читатели знакомы с классической схемой интегратора на RC-цепочке:

Эта схема чрезвычайно широко используется на практике, однако имеет в себе один серьезный недостаток: выходное сопротивление этой схемы велико и, как следствие, входной сигнал может существенно ослабляться. Для устранения этого недостатка возможно использование операционного усилителя.

Простейшая схема интегратора на операционном усилителе, встречающаяся во всех учебниках, приведена на рисунке ниже.

Как видно из рисунка — это инвертирующий интегратор, т.е. помимо интегрирования сигнала, он меняет также и его полярность. Следует отметить, что это требуется далеко не всегда. Еще один серьезный недостаток этой схемы — конденсатор интегратора накапливает в себе заряд, который надо как-то сбрасывать. Для этого можно либо применять резистор, включенный параллельно с конденсатором (однако необходимо учитывать также его влияние на итоговый сигнал), либо же сбрасывать заряд с помощью полевого транзистора, открывая его в нужные моменты времени. По этой причине я решил рассмотреть более подробно другую схему интегратора с использованием операционного усилителя, которая, на мой взгляд, заслуживает больший практический интерес:

Как видно из рисунка, эта схема представляет собой классический интегратор на RC-цепочке, к которому добавлен повторитель на операционном усилителе: с помощью него решается проблема выходного сопротивления.

Интегратор можно также рассматривать как фильтр нижних частот. Частота среза АЧХ фильтра высчитывается по формуле

Тут стоит обратить внимание на один очень важный момент. Надо всегда помнить, что частота среза, рассчитанная выше, верна только для RC-цепочки и не учитывает частотных свойств самого операционного усилителя. Частотными свойствами операционного усилителя можно пренебречь, если мы попадаем в его рабочий диапазон частот, но если мы вдруг выйдем за него, то итоговая частотная характеристика схемы будет совсем не такой, как мы ожидали. Грубо говоря, если у нас RC-цепочка настроена на 1 МГц, а операционный усилитель позволяет работать до 100 МГц – все хорошо. Но если у нас цепочка на 10 МГц, а операционный усилитель работает до 1 МГц – все плохо.

В качестве примера рассчитаем ФНЧ со следующими параметрами частотой среза АЧХ в 1 МГц. Для такой частоты можно выбрать

• Частота среза АЧХ
• Операционный усилитель LT1803 (Максимальная частота 85 МГц)

Для заданной частоты среза АЧХ подойдут следующие номиналы сопротивления и емкости RC-цепочки:

Результат моделирования приведен на рисунке ниже (изображение кликабельно). На этом рисунке показаны две частотные характеристики: отдельно для RC-цепочки (красная линия) и для всей схемы целиком (RC-цепочка+операционный усилитель, зеленая линия).

Как видно из рисунка, красная и зеленая линии сначала совпадают, а начиная с определенной частоты зеленая идет вниз гораздо круче. Это как раз и объясняется тем, что на частотные свойства схемы начинает оказывать влияние уже сам операционный усилитель.

Ну и поскольку все-таки мы рассматриваем интегратор, то на следующем рисунке (кликабельно) приведена классическая картинка из учебников: интегрирование прямоугольных импульсов. Параметры интегратора те же, какие были в предыдущем моделировании частотной характеристики.

10. Дифференциатор на операционном усилителе

Схема простейшего дифференциатора на RC-цепочке известна ничуть не меньше, чем схема интегратора:

Эта схема имеет все тот же недостаток, связанный с высоким выходным сопротивлением, и для его устранения можно аналогичным образом применить операционный усилитель. Схема инвертирующего дифференциатора получается из схемы инвертирующего интегратора путем замены конденсаторов на резисторы и резисторов на конденсаторы, она приведена на рисунке ниже.

Однако и в этом случае более подробно рассмотрим другую схему, состоящую из классического дифференциатора на RC-цепочке и повторителя на операционном усилителе:

Если интегратор мы рассматривали как простейший фильтр нижних частот, то дифференциатор наоборот – фильтр верхних частот. Частота среза АЧХ считается все по той же формуле

В случае дифференциатора также нельзя забывать про частотные свойства самого операционного усилителя: здесь они выражены даже более ярко, чем в случае с интегратором. Как мы уже убедились в прошлом разделе, начиная с определенной частоты операционный усилитель работает как фильтр нижних частот, тогда как дифференциатор – это фильтр верхних частот. Вместе они будут работать как полосовой фильтр.

В качестве примера рассчитаем ФВЧ с частотой среза АЧХ равной тем же 1 МГц. Для такой частоты можно выбрать все те же номиналы компонентов, которые были в случае ФНЧ:

Результат моделирования приведен на рисунке ниже (картинка кликабельна). На этом рисунке показаны две частотные характеристики: отдельно для RC-цепочки (красная линия) и для всей схемы целиком (RC-цепочка + операционный усилитель, зеленая линия).

Как видно из рисунка, красная и зеленая линии сначала совпадают, а начиная с определенной частоты, зеленая линия идет резко вниз, тогда как красная линия, отражающая работу непосредственно самой RC-цепочки, горизонтальна.

Работа дифференциатор при подаче на его вход прямоугольных импульсов приведена на рисунке ниже (изображение кликабельно).

Заключение

В данной статье мы рассмотрели десять наиболее часто встречающихся схем на операционных усилителях. Операционный усилитель – мощный инструмент в умелых руках, и количество схем, которые можно создать с его помощью, конечно, многократно превосходит то, что было рассмотрено, однако, надеюсь, данный материал будет кому-то полезен и поможет более уверенно использовать этот компонент в своих разработках.

Полезные ссылки

1. Хоровиц П., Хилл У. Искусство схемотехники: — Изд. 2-е. — М.: Издательство БИНОМ — 2014. — 704 с
2. Картер Б., Манчини Р. Операционные усилители для всех — М.: Издательский дом «Додэка — XXI» — 2011. — 509 с
3. LT1803

принцип работы, схемы и т.д.

Операционный усилитель — это усилитель постоянного тока с высоким коэффициентом усиления, который может быть очень большим, вплоть до миллионов. Часто встречается коэффициент усиления в 200 000. Операционные усилители способны усиливать сигналы переменного тока, также как сигналы постоянного тока, они чаще используются в измерительном оборудовании для усиления сигналов постоянного тока.

Название «операционный» усилитель происходит от того, что выполняемые операционным усилителем функции представляют собой математические операции. Например, устройство для извлечение квадратного корня является контрольно-измерительным устройством, в котором используется операционный усилитель для определения квадратного корня сигналов для обеспечения контроля изменения величины потока жидкой или газообразной среды.

Операционный усилитель

Обратите внимание на основы электричества и на приборы электроники.

Операционные усилители не обладают бесконечными входными сопротивлениями и нулевыми выходными сопротивлениями. Хотя возможно входное сопротивление в несколько триллионов Ом, и выходные сопротивления близкие к нулю. В результате выходные сигналы от таких операционных усилителей могут очень точно регулироваться. По этой причине операционные усилители считаются точными усилителями.

Высокая степень точности, обеспечиваемая операционными усилителями, возможна благодаря применению технологии интегральных схем. Хотя в принципе возможно изготовить операционный усилитель из дискретных компонентов, соединенных вместе на монтажной плате, однако практически все операционные усилители в настоящее время выполнены в виде интегральных схем.

Кристалл интегральной схемы операционного усилителя содержит все транзисторы и другие элементы, необходимые для усиления сигнала. Стандартный кристалл выполнен из, на нем может располагаться порядка 30 транзисторов и других элементов.

Кристалл с интегральной схемой операционного усилителя

При использовании операционных усилителей в различных типах схем они могут выполнять различные операции, необходимые в контрольно-измерительном оборудовании. Например, они могут суммировать сигналы, вычитать сигналы, находить среднюю величину сигнала и выполнять даже более сложные функции.

Схемы операционного усилителя

Все операционные усилители имеют два входа. Минус на схеме обозначает один вход, плюс — другой. Условное обозначение операционного усилителя можно узнать на схеме по знакам плюс и минус на вертикальной стороне треугольника. Это отличительные черты условного обозначения операционного усилителя. Если вы встретите на схеме подобный символ, но без знаков плюс и минус, то элемент, обозначенный таким образом, может представлять собой усилитель, но это не операционный усилитель.

Схема операционного усилителя

Выход операционного усилителя представлен на вершине треугольника, противолежащей стороне, где находятся входные зажимы. Соединения с источником питания обычно обозначаются линиями на противоположных сторонах треугольника. Большинство операционных усилителей рассчитаны на работу от биполярного источника напряжения, имеющего положительное и отрицательное напряжения. В целом, операционные усилители могут работать в пределах напряжения от +-1 В до +-40 В. Наиболее распространенное напряжение питания для них 15 В.

Схема соединения операционного усилителя с источником питания

Выход биполярного источника напряжения измеряется относительно нуля вольт, не всегда относительно земли шасси. Для указания точки отсчета используется стрелка с не закрашенной треугольной головкой. Такая стрелка показывает общую точку в схеме, называемую «общей точкой сигналов». Входной и выходной сигналы операционного усилителя также измеряются относительно общей точки сигналов. Соединения общих точек сигналов не всегда отображаются на принципиальных схемах с операционными усилителями.

Схема обозначения общей точки сигналов

Корпусы операционных усилителей

Операционные усилители размещаются в контейнерах, называемых корпусами. Четыре наиболее распространенных типов корпусов это: ТО-5 (корпус транзисторного типа), DIP (плоский корпус с двухрядным расположением выводов), мини — DIP и плоский корпус с планарными выводами.

Операционный усилитель в корпусе ТО-5 (небольшой, металлический, круглой формы)Операционный усилитель в DIP- корпусе (самый большой из представленных)Операционный усилитель в мини DIP-корпусе (самый маленький из представленных)Операционный усилитель в плоском корпусе с боковыми выводами

Штырьки корпуса операционного усилителя используются в качестве выводов, с их помощью операционный усилитель соединяется с остальной схемой. Операционные усилители либо непосредственно припаиваются к монтажной плате, либо вставляются в колодку, которая припаяна к плате. Если операционный усилитель вставлен в колодку, его легко можно извлечь при помощи специального пинцета, предназначенного для этих целей.

Дифференциальный усилитель операционный усилитель, являющийся сочетанием инвертирующего и неинвертирующего усилителей

Измерительный усилитель измененный дифференциальный регулятор, на входах которого установлены повторители напряжения

Инвертирующий операционный усилитель повторитель напряжения, который может получить почти любой коэффициент усиления

Неинвертирующий операционный усилитель может быть модифицирован таким образом, чтобы получить почти любой коэффициент усиления

Суммирующий усилитель выходное напряжение равно сумме его входных напряжений

Операционный усилитель

— входной/выходной ток от операционного усилителя

спросил 7 лет, 5 месяцев назад

Изменено 1 год, 6 месяцев назад

Просмотрено 33 тысячи раз

\$\начало группы\$

Я изучаю операционные усилители и не понимаю одну концепцию. Выходной ток ОУ. Предполагая идеальные операционные усилители, входная сторона будет иметь бесконечное сопротивление и, следовательно, 0 ампер. Однако выходная сторона будет иметь 0 сопротивление.

Использование V=IR V/R = I

, если R = 0, то он не определен…

Это как-то связано с R2 на чертеже? Значения резисторов являются просто произвольными значениями.

^{имитация этой схемы – схема создана с помощью CircuitLab}

• операционный усилитель

\$\конечная группа\$

1

\$\начало группы\$

Выходной ток операционного усилителя (как показано на рисунке в вопросе) — это ток, необходимый для поддержания инвертирующего входа при потенциале земли.

Таким образом, при 1 В на резисторе R1 (слева) на выходе должно быть -1 В, чтобы на инвертирующем входе было нулевое напряжение.

Это означает, что ток составляет -1В/100R = -10 мА.

Если бы сопротивление R2 было (скажем) в два раза больше (200 Ом), напряжение на выходе было бы -2В, но ток остался бы прежним.

На самом деле ток, протекающий через резистор R2, равен , что ток протекает через R1 из-за входного напряжения. Помните, что операционный усилитель заставляет инвертирующий узел всегда равняться неинвертирующему узлу, и, если неинвертирующий узел равен 0 В, то ток R1 равен просто входному вольту/R1. Это то, что подразумевается под усилителем виртуальной земли.

\$\конечная группа\$

2

\$\начало группы\$

Энди ака прав, ток в точке на вашей диаграмме -10мА. Однако имейте в виду, что ток через R2 составляет +10 мА и течет слева направо, поскольку левая сторона R2 положительна.

Также имейте в виду, что как только вы добавите нагрузку в цепь, ток в обозначенной точке изменится. Допустим, вы добавили нагрузку 100\$\Omega\$ с выхода на землю, сопротивление этой нагрузки теперь параллельно R2 из-за виртуальной земли на инвертирующем входе OA1. Таким образом, новый ток в указанной точке цепи становится \$i_O=v_O(\frac{R_2+R_L}{R_2R_L})=-1\text{V}(\frac{100\Omega +100\Omega} {100\Omega*100\Omega})=-20mA\$

Ток через резисторы R1 и R2 останется неизменным.

\$\конечная группа\$

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но никогда не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

. Операционный усилитель

— Общее правило для протекания тока в операционных усилителях?

спросил 7 лет, 10 месяцев назад

Изменено 7 лет, 10 месяцев назад

Просмотрено 11 тысяч раз

\$\начало группы\$

Я студентка первого курса, занимаюсь электротехникой. и меня интересует направление тока в операционном усилителе (откуда ток течет туда, куда он идет). Мне интересно это, поэтому я могу использовать KCL, чтобы найти выражение для Vout, но обычно я ошибаюсь в направлениях.

Это пример типа усилителя, о котором меня просят подробно рассказать на экзаменах. Есть ли правило о том, как ток течет в зависимости от обратной связи и т. д.?

Спасибо за помощь!

Дэвид

• операционный усилитель
• ток

\$\конечная группа\$

1

\$\начало группы\$

Вы можете разумно предположить, что токи могут течь от входа (Va на вашей диаграмме) и от выхода операционного усилителя (Vo на вашей диаграмме). Это означает, что вы можете предположить, что ток не протекает на два входа операционного усилителя, и их можно рассматривать как высокие импедансы.

Кроме того, вы можете предположить, что коэффициент усиления операционного усилителя без обратной связи очень высок, и влияние этого заключается в том, что для разумного выходного напряжения (т. е. где-то в пределах границ шин питания) разница между V1 и V2 — ноль вольт.

Все вышеизложенное предполагает, что существует общая отрицательная обратная связь, которая удерживает выходной сигнал в линейной области, т.
