Унч 100 ватт своими руками

Благодаря использованию мощных составных транзисторов Дарлингтона TIP, TIP, которые на схеме обозначены Т4 и Т5, удалось создать достаточно мощный усилитель всего лишь на 5-ти транзисторах, причём 3 из них — маломощные. Выходной каскад усилителя работает в классе B. Напряжение смещения на базах транзисторов определяется с помощью двух диодов D1 и D2. Входной каскад в виде дифференциального включения пары T1 и T2 замыкает цепь отрицательной обратной связи по переменному току.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Простой усилитель 100 Вт
• Усилители мощности
• Уважаемый Пользователь!
• Усилитель звука 100 ватт
• Транзисторные УНЧ
• Простой 100 или 200 ватный усилитель
• Усилитель низкой частоты (УНЧ) на микросхеме TDA7250
• Самодельный усилитель 2 канала по 100 Ватт
• Транзисторный усилитель мощности на 100 Ватт
• Усилитель 100 Вт на TDA7294

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Как Собрать Усилитель Звука на 100вт TDA7293 на однополярном питание — СС#8

Простой усилитель 100 Вт

Благодаря использованию мощных составных транзисторов Дарлингтона TIP, TIP, которые на схеме обозначены Т4 и Т5, удалось создать достаточно мощный усилитель всего лишь на 5-ти транзисторах, причём 3 из них — маломощные.

Выходной каскад усилителя работает в классе B. Напряжение смещения на базах транзисторов определяется с помощью двух диодов D1 и D2. Входной каскад в виде дифференциального включения пары T1 и T2 замыкает цепь отрицательной обратной связи по переменному току. При сборке усилителя следует обратить особое внимание на расположение элементов на печатной плате, чтобы исключить самовозбуждение усилителя. Самовозбуждение может привести к повреждению выходных транзисторов и, как следствие, к выводу из строя акустической системы.

Все номиналы радиодеталей проставлены на схеме выше. Мощности значимых резисторов указаны, кроме R9 и R10 — смело ставьте от 3 до 5 Вт. В случае проблем при первом запуске попробуйте добавить малое сопротивление между диодами D1 и D2 для регулировки постоянного тока 7 мВ через R9 и R10 будет оптимально.

Если слишком много, то попробуйте разные диоды. Схема публикуется по принципу: увидел — собрал. Удачи всем в повторении схемы на практике!

Обсуждайте в социальных сетях и микроблогах. Сила тока не в Вольтах измеряется. Собирающим: если у вас есть возможность закрепить диоды на теплоотвод транзисторов, можете сделать небольшой ток покоя, если нет — выставляйте оптимальное напряжение смещениея подбором диодов и, может быть, небольшого сопротивления между базами выходных транзисторов, — делайте чистый класс B. Отсутствие термокомпенсации до добра не доведет, особенно когда поставите схему в корпус. Опубликуйте полезную схему или конструкцию, делитесь опытом.

Задайте вопрос радиолюбителям. Узнайте мнение опытных радиотехников. Создать запись. Оповестить меня о новых комментариях по E-mail. Блог для радиолюбителей и радиотехников! Популярные радиолюбительские схемы, технические решения, полезные программы, конструкции устройств….

Наш клуб Вступи в команду. Интернет-магазин радиотоваров RadioSell. Микросхема в Twitter. Эта запись находится в рубриках: » УНЧ и Звукотехника «. Вы можете комментировать здесь либо в любимой социальной сети. Схема: Выходной каскад усилителя работает в классе B. Радиоэлектроника Радиотехника Блог «Микросхема» Все права защищены.

Усилители мощности

Основные технические характеристики усилителя мощности:. Нет предела совершенствованию! За прошедшие два года в исходную схему УМЗЧ был внесен ряд изменений, улучшающих характеристики усилителя. Построение усилителя с виртуальной средней точкой дает свои преимущества: не требуется выставление нулевого напряжения, а также не нужна защита АС от постоянного напряжения на выходе усилителя; проще подобрать изготовить трансформатор с двумя отдельными обмотками для усилителя с фиксированной средней точкой требуется четыре отдельные обмотки на одном трансформаторе либо два трансформатора с двумя обмотками. В отличие от предыдущей версии усилителя Василича с N-канальным выходным каскадом Никитина в новой схеме я отказался от блока питания с плавающей средней точкой. Это позволило значительно улучшить качество воспроизведения низкочастотного диапазона ЗЧ и исключить возможную генерацию на ультранизких частотах при сложной нагрузке. Также мною был модернизирован усилитель напряжения я отказаться от токового зеркала Вилсона в пользу схемы с плавающим каскодом , что значительно увеличило скорость нарастания выходного напряжения.

Для питания рекомендуется мощный источник Вт 2×35 В с обычным трансформатором или ИБП. Особенности схемы: стерео УНЧ.

Уважаемый Пользователь!

Перейти к содержимому. Те, кто собирают усилители звука своими руками, обычно начинают с простых схем на пару десятков ватт, затем беруться за ваттных монстров и после долгого пути наконец приходят к золотой середине, идеально подходящей для любого дома и в то же время не усложняющей дело излишней многоканальностью, способной лишь вносить в звуковую палитру хаос — мы говорим про 2 канала по ватт. Идея создания самодельного усилителя родилась потому, что найти всё желаемое в других промышленных усилителях не получилась, поэтому решено было самому создать и построить универсальный домашний УНЧ. Предполагалось что усилитель должен быть большим и просторным внутри, мощным, монолитным. Каждый исполнительный элемент должен был иметь отдельный источник питания, поддерживая независимость между блоками, доводя идею двойного моно до конца, а источник питания должен иметь значительный запас по перегрузу. Далее несколько слов о схемах, параметры которых многим знакомы. Питание для силовых блоков УМЗЧ реализуется на двух источниках питания и двух трансформаторах. То же самое касается мощности — по ВА на канал. Напряжение фильтруется четырьмя электролитами мкФ, также на каждый канал. Кроме того, трансформаторы имеют систему плавного пуска.

Усилитель звука 100 ватт

Изготовление хорошего усилителя мощности всегда было одним из нелегких этапов при конструировании аудио-аппаратуры. Качество звучания, мягкость басов и отчетливое звучание средних и высоких частот, детализация музыкальных инструментов — все это пустые слова без качественного усилителя мощности низкой частоты. В данной статье я расскажу как изготовить схему усилителя усилителя, которая отлично подойдет для использования в самодельной аудио-аппаратуре. Эта публикация является первой в цикле статей по изготовлению самодельного 4х-канального усилителя Phoenix-P, о нем я рассказывал вот тут: Усилитель мощности ЗЧ своими руками Phoenix-P

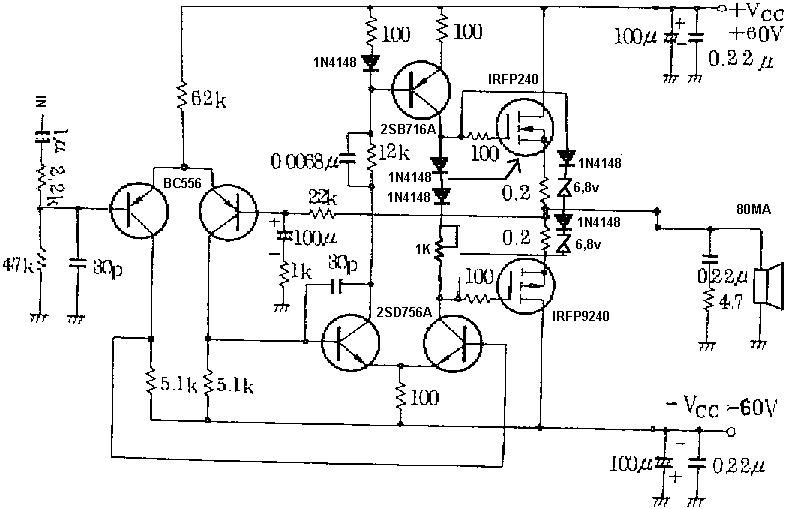

Статья посвящается любителям громкой и качественной музыки. Схема содержит полевые транзисторы, что обеспечивает высокое качество звучания и мягкий звук.

Транзисторные УНЧ

Ремонт телефона. Подбор и доставка автомобильных аккумуляторов в Москве. Забыл пароль? Ремонт телефона Недорогой ремонт смартфонов! Доставка автомобильных аккумуляторов в Москве Подбор и доставка автомобильных аккумуляторов в Москве. Дешевый усилитель для дешевых магнитол.

Простой 100 или 200 ватный усилитель

Основные достоинства этого усилителя — это простота сборки, ненадобность настройки, доступность и низкая стоимость элементов, из которых он состоит. Из электрических параметров хочется отметить очень высокую линейность в рабочем диапазоне частот 20ГцкГц. Недостатки есть — куда без них — несколько повышенный уровень шума, однако этот недостаток можно немного компенсировать — ниже посмотрим как. Идеальный вариант для дачи, деревни, короче говоря, для тех ситуаций, где дорогую технику использовать нежелательно, а громкого звука ну уж очень хочется. Как видите — проще уже некуда. Всего делов, что 5 транзисторов и несколько дополнительных компонентов. Для уменьшения уровня шума на вход нужно поставить переменный резистор, сопротивлением 47 кОм. В этом случае, при малой громкости шума практически не будет, а при большой — он будет маскироваться полезным сигналом.

Усилитель Вт на TDA Простая схема, мало добавочных TDA (TDA) – микросхема усилителя низкой частоты.

Усилитель низкой частоты (УНЧ) на микросхеме TDA7250

Сегодня уже не считается модным паять разные блестящие детальки на самодельной монтажной плате, как это было лет двадцать назад. Однако в наших городах ещё существуют кружки радиолюбителей, выпускаются специализированные журналы в оффлайн- и онлайн-режимах. Почему интерес к радиоэлектронике резко упал?

Самодельный усилитель 2 канала по 100 Ватт

Этот проект был заказан у меня некоторое время назад. Проект из себя представляет стереофонический УМЗЧ высокой мощности и качества. Честно говоря, изначально это был домашний усилитель, но с…. Этот усилитель собран на микросхеме TDA Philips г. В новой версии принципиальная схема более простая и улучшенная.

Войдите , пожалуйста.

Транзисторный усилитель мощности на 100 Ватт

Основные достоинства этого усилителя — это простота сборки, ненадобность настройки, доступность и низкая стоимость элементов, из которых он состоит. Из электрических параметров хочется отметить очень высокую линейность в рабочем диапазоне частот 20ГцкГц. Недостатки есть — куда без них — несколько повышенный уровень шума, однако этот недостаток можно немного компенсировать — ниже посмотрим как. Идеальный вариант для дачи, деревни, короче говоря, для тех ситуаций, где дорогую технику использовать нежелательно, а громкого звука ну уж очень хочется. Схема: Печять: Как видите — проще уже некуда. Всего делов, что 5 транзисторов и несколько дополнительных компонентов.

Усилитель 100 Вт на TDA7294

Введите электронную почту и получайте письма с новыми самоделками. Не более одного письма в день. Войти Чужой компьютер. В гостях у Самоделкина!

Самодельный усилитель 2 канала по 100 Ватт

Содержание

• 1 Блок питания устройства
• 2 Усилитель мощности ЗЧ
• 3 Блоки защит УНЧ
• 4 Охлаждающая система
• 5 Предусилитель и его схема
• 6 Индикатор уровня
• 7 Сборка корпуса усилителя

Те, кто собирают усилители звука своими руками, обычно начинают с простых схем на пару десятков ватт, затем беруться за 500-ваттных монстров и после долгого пути наконец приходят к золотой середине, идеально подходящей для любого дома и в то же время не усложняющей дело излишней многоканальностью, способной лишь вносить в звуковую палитру хаос – мы говорим про 2 канала по 100 ватт.

Идея создания самодельного усилителя родилась потому, что найти всё желаемое в других промышленных усилителях не получилась, поэтому решено было самому создать и построить универсальный домашний УНЧ.

Предполагалось что усилитель должен быть большим и просторным внутри, мощным, монолитным. Каждый исполнительный элемент должен был иметь отдельный источник питания, поддерживая независимость между блоками, доводя идею двойного моно до конца, а источник питания должен иметь значительный запас по перегрузу. Его расчетная мощность 2×100 Вт RMS при 8 Ом. Далее несколько слов о схемах, параметры которых многим знакомы.

Блок питания устройства

Питание для силовых блоков УМЗЧ реализуется на двух источниках питания и двух трансформаторах. Трансформаторы TST300 / 022 2x40V, после выпрямления дают примерно +55 В симметричного напряжения на канал. То же самое касается мощности – по 300 ВА на канал. Напряжение фильтруется четырьмя электролитами 10000 мкФ, также на каждый канал. Кроме того, трансформаторы имеют систему плавного пуска. Примерную схему смотрите тут.

Усилитель мощности ЗЧ

Усилитель мощности ЗЧ – это знаменитый оконечник Holton 200, сделанный на Mosfet. Двойной моно означает две отдельные части УНЧ. Оконечные транзисторы могут быть привинчены к нижней стороне платы и, таким образом, ввинчены вместе с пластиной радиатора в вертикальном положении, экономя пространство в корпусе, но лучше пластина будет лежать, а транзисторы разместятся отдельно на большом радиаторе, подключенные проводами. Кроме того и остальные транзисторы (средней мощности) на плате получили небольшой радиатор.

Блоки защит УНЧ

Усилители мощности были дополнены защитными цепями, которые будут работать, когда:

• на выходе динамиков появляется постоянное напряжение.
• произойдет короткое замыкание на выходе громкоговорителя.
• температура радиатора будет превышать 85 градусов.
• после включения питания идёт задержка поключения колонок на 4 сек.
• после отключения питания немедленно отключаются динамики.

Состояние системы сигнализируется двумя красными светодиодами на передней панели.

Охлаждающая система

Радиаторы оконечных транзисторов дополнительно получили систему охлаждения, но вентиляторы начнут работать лишь когда рабочая температура превышает 60C, пока радиаторы не остынут. На задней стенке смонтированы две кнопки для управления работой системы охлаждения время от времени или для постоянного принудительного охлаждения отдельно для каждого канала. Рабочее состояние индицируется двумя зелеными светодиодами на передней панели.

Предусилитель и его схема

Работает от отдельного источника питания. Реализован на TL072 и LM1036. Схема включения стандартна, лишь заменены два конденсатора для расширения диапазона регулировки тона с + 10 дБ до + 13 дБ. Предусилитель имеет регулируемые басы, высокие частоты, баланс и уровень.

Индикатор уровня

Это светодиодная линейка, управляемая микросхемой LM3916. Плата привинчивается к передней панели и может быть невидимой на снимках. Работает на отдельном блоке питания, собрана на отдельной печатной плате.

Сборка корпуса усилителя

Почти все сделано вручную. Нижняя часть усилителя выполнена из толстого алюминиевого листа, боковые стороны немного потоньше. Усилен стальными углами, болтами, окрашен в черный матовый цвет. Разработаны все надписи в MS Word и далее травление. Затем шлифовка и в конце лакировка прозрачным лаком, 4 тонких слоя. Верхняя часть корпуса и задняя стенка – оргстекло.

Сам корпус не вентилируется, и это ошибка, но после нескольких лет использования вентиляторы почти никогда не включались, а корпус не был даже теплым на ощупь. Основная причина этого решения заключалась в том, что усилитель имеет охлаждение с запасом (радиаторы большие).

После первого запуска и прослушивания музыки УНЧ превысил все ожидания. Музыка чистая, с приятным пространством и стерео, с полным, мягким басом. Усилитель управляет акустическими системами Tonsil Altus 300 и проблем с их раскачкой нет.

100-ваттная схема гитарного усилителя

Эта 100-ваттная схема гитарного усилителя может использоваться в основном для усиления звука гитары, а также в системах громкой связи.

Для проверки прочности устройство не имеет вспомогательного оборудования, такого как регулятор громкости. Кроме того, необходимо заранее установить соответствующий предварительный усилитель, что подробно описано в этой статье.

Не только внешний вид, но и производительность этого усилителя, который бесконечно управляет мощностью более 100 Вт с использованием синусоидального входа.

Частотная характеристика бесспорно плоская в диапазоне от 50 Гц до 20 кГц с общим гармоническим искажением менее 0,5% (от 0,1 Вт до 80 Вт).

Вы можете подключить несколько динамиков от этого усилителя при одном условии; общий импеданс должен быть равен или превышать 4 Ом.

Содержание

Ссылаясь на приведенную выше схему, гитарный усилитель мощности использует квазикомплементарную симметрию, выходную фазу и дифференциальную входную фазу.

Параллельные выходные транзисторы используются для увеличения выходной мощности, а транзисторы Q6 и Q7, соединенные по схеме Дарлингтона, обеспечивают усиление по току.

Около 10 мА обеспечивает регулятор тока Q3. Это управляет каналами тока через Q4 и активирует смещение для выходного каскада и Q5.

Напряжение коллектора на транзисторе Q5 определяется его напряжением база-эмиттер. В этом транзисторе присутствует чрезвычайно высокий коэффициент усиления по напряжению, потому что он работает почти при постоянном токе.

Это высокое усиление ослабляется на больших частотах конденсатором C7.

Дифференциальная пара Q1 и Q2 управляет транзистором Q5. В результате отрицательной обратной связи через R7 и R9, Q1 и Q2 работают как усилитель ошибки. Таким образом, он пытается поддерживать напряжение на двух своих входах на базе Q1 и Q2 постоянным.

Поэтому выходное напряжение делается равным входному напряжению, умноженному на (R9+R7)/R7. В результате усилитель будет иметь коэффициент усиления по напряжению около 22. Изменение значения резистора R7 позволит изменять коэффициент усиления по напряжению.

Соответствующая настройка также должна быть сделана для C6, поскольку R7/C6 регулируют нижнюю точку -3 дБ. Вы должны убедиться, что не изменили значение R9.

Настройка тока покоя

RV1 с предустановленным сопротивлением 470 Ом устанавливает выходной ток смещения, необходимый для предотвращения перекрестных искажений. Это можно сделать с помощью следующих моментов.

Замкните точки динамика вместе, а также точки входа вместе.

Подключите небольшие лампы накаливания 100 мА или 50 мА последовательно к двум входам линии питания (линии -40 В и +40 В).

Теперь включите питание, лампочки могут показывать высокую яркость.

Медленно регулируйте RV1 до тех пор, пока лампочки не отключатся или яркость не уменьшится до минимального уровня.

Все, настройка тока покоя завершена.

Детали конструкции

Схема гитарного усилителя мощностью 100 Вт легко собирается, поскольку электронные компоненты подключаются непосредственно к печатной плате.

Начните с пайки электронных частей на печатной плате согласно схеме, показанной на рисунке ниже.

Убедитесь, что все конденсаторы, диоды и транзисторы установлены правильно. На Q3 и Q5 используются радиаторы с металлическими ребрами. Дважды проверьте, что радиатор имеет достаточно места между другими частями.

Еще один радиатор, изолированный слюдяными прокладками, установлен между Q6 и Q7.

Имейте в виду, что радиатор будет немного наклонен, а транзистор несколько изогнут. Это необходимо для крепления радиатора к «металлической стороне» транзисторов. Всегда следите за тем, чтобы изолирующие шайбы были установлены.

Печатная плата для этой схемы гитарного усилителя должна быть прижата к крышке металлического ящика, а короткие соединительные провода должны быть подключены между платами к выходам транзисторов, которые заглушены на обратной стороне этой крышки.

Чтобы печатная плата не соприкасалась с внутренней поверхностью крышки, используются винты с потайной головкой и шайбы. На этом этапе очень важно установить крепления, но не фиксировать доску вообще.

С помощью винта с потайной головкой и изолирующих прокладок радиатор для Q4 необходимо прикрепить к крышке.

Теперь необходимо установить радиаторы для выходных транзисторов и убедиться, что транзисторы находятся на своих местах. Не забудьте включить изоляционные шайбы.

Короткие выводы должны быть подключены к эмиттеру, базе и коллектору выходных транзисторов. Это соединение с коллекторами осуществляется с помощью винта крепления транзистора.

Затем плотно прикрепите транзистор Q4 к его радиатору. На печатной плате поместите металлические штифты для подключения выходных транзисторов Q8, Q9, Q10 и Q11. Положения контактов явно выгравированы на накладке печатной платы.

После этого подключите все провода от блока питания к плате. Затем закрепите плату поверх выводов от выходных транзисторов и плотно их закрепите.

Припаяйте выводы различных внешних разъемов к выбранным контактам на плате. Старайтесь не поворачивать провод вокруг штифтов более чем на пол-оборота. В противном случае, когда вам нужно будет отсоединить его (по некоторым причинам), это будет сложно.

Наконец, соберите все оставшиеся детали. Убедитесь, что заземляющий провод надежно закреплен на корпусе, так как он также действует как экран трансформатора. Входной экран должен быть заземлен на корпус непосредственно на входной розетке.

Схема предусилителя

Уровень выходного сигнала большинства электрогитар, безусловно, недостаточен для перегрузки вышеописанного 100-ваттного гитарного усилителя.

Этот конкретный овердрайв является решающим аспектом для идеального финального звучания гитары.

Таким образом, гитарный предусилитель становится обязательным между гитарой и основным усилителем мощности.

Схема предусилителя, описанная ниже, усиливает сигналы электрических струн небольшой гитары до более высокого уровня.

Однако входной каскад гитарного усилителя может обрезать выходной сигнал предусилителя, если сигнал превышает требуемый предел.

В качестве возможного решения проблемы клиппинга усиление предусилителя можно зафиксировать в пределах от 3 до 11 раз.

Полная схема на самом деле довольно проста.

Всего один LF 356 обеспечивает необходимое усиление, которое определяется отношением R2 + R3 + P1 к R3 + P1. Входное сопротивление, которое при 1 МОм может быть довольно высоким, определяется резистором R1, поскольку операционный усилитель включает входы на полевых транзисторах.

Это может быть подходящим сопротивлением для большинства гитарных звукоснимателей. А 9Батарея V подает питание, которое преобразуется в сбалансированное +/-4,5 В для операционного усилителя через R4, R5, C3 и C4.

Потребляемый ток этого гитарного предусилителя будет примерно 5 мА. Конструкция, включая батарею, может быть просто установлена ​​внутри крошечного корпуса.

Если на корпусе установлены штепсельные разъемы, предусилитель можно легко подключить к гитаре. Если это будет выполнено, пресет P1 можно заменить любым стандартным потенциометром, чтобы облегчить быстрое управление усилением с помощью ручки потенциометра, выступающей из корпуса.

Усовершенствованная схема гитарного предусилителя

Следующие два проекта были предоставлены г-ном Полом, одним из активных читателей этого блога.

Подробная информация представлена ​​ниже, как отправлено мистером Полом по электронной почте:

Я хочу представить вам мою схему гитарного предусилителя. Этот предусилитель включает в себя уникальный способ подавления любого шума в источнике питания. Резисторы 33К включены параллельно из-за нулевого сопротивления блока питания. Это формирует определяющее усиление сопротивление 16,5 К.

Резистор на 50 кОм включен последовательно с резистором на 16,5 кОм, чтобы сформировать сопротивление смещения 66,5 кОм, подаваемое на неинвертирующий вход.

Если есть какие-либо помехи в источнике питания, шум делится на два в месте соединения резисторов 33K. Этот шум передается через конденсатор 0,33 мкФ на инвертирующий вход, а также через резистор 50 кОм на неинвертирующий вход.

Усиленные шумы компенсируют друг друга на выходе. Конденсатор переменного тока емкостью 0,1 мкФ связывает входной аудиосигнал. Конденсатор переменного тока 0,47 мкФ связывает выходной звуковой сигнал. Коэффициент усиления по напряжению = 0,75 × ((1+(68000/16500)). 3,841, как показано. (11,7 дБ) Это связано с тем, что 25% моего входного аудиосигнала связано по переменному току с инвертирующим входом.

Предусилитель с буферизованными выходами

Мой оригинальный гитарный предусилитель стал еще лучше. Этот предусилитель имеет такое же шумоподавление источника питания, как и оригинальная схема.

Разница в том, что эта схема имеет два буферизованных выхода для управления входами RCA левого и правого каналов на домашней стереосистеме или P.A. оборудование. Я прикреплю как оригинальную, так и улучшенную схемы для сравнения.

Схема гитарного фузза

На следующем рисунке показано, как построить схему гитарного фузза для создания нечеткого звучания гитарных струн

100-ваттная схема аудиоусилителя

4 месяца назад 17 ноября 2021 г. от Afzal Rehmani

4855 просмотров

Аудиоусилитель — это простая электронная схема, которую можно использовать для приема слабого аудиосигнала и преобразования его в более качественный, мощный и слышимый аудиосигнал. Аудиоусилители теперь можно увидеть почти в каждом потребительском электронном продукте в той или иной форме. Некоторыми основными примерами могут быть музыкальные плееры, видеокамеры, смартфоны, ноутбуки и ПК. В сегодняшней статье мы рассмотрим пошаговый процесс сборки мощного аудиоусилителя мощностью 100 Вт с использованием пары транзисторов Дарлингтона TIP122/127.

TIP122 и TIP127 — пара транзисторов Дарлингтона NPN и PNP. они функционируют как обычные NPN/PNP-транзисторы, но, поскольку они имеют внутри пару Дарлингтона, они имеют хороший номинальный ток коллектора около 5 А и коэффициент усиления около 1000. Они могут выдерживать около 100 В на клемме коллектор-эмиттер, поэтому их можно использовать. для вождения тяжелых грузов.

Купить на Amazon

Аппаратные компоненты

Следующие компоненты необходимы для изготовления схемы 9 усилителя звука мощностью 100 Вт. 0003

.0155 2

S.No	Component	Value	Qty
1)	Darlington pair Transistors	TIP122, TIP127	2
2)	Audio Jack	3,5 мм/мужчина, самка	1 ​​
3)	Смартфон	—	1 ​​
4)
4)
5)	Loudspeaker	8 Ohm	1 ​​
6)	Potentiometer	10K	1 ​​
7)	Capacitor	470uF	1 ​​
8)	Резистор	150K	1 ​​
	Jumper Ploods	—	5. AS PER NELP	—	5.0156	–	1 ​​

TIP122 Цоколевка

Подробное описание цоколевки, размеров и технических характеристик загрузите техническое описание TIP122

загрузите техническое описание TIP127

Схема усилителя звука мощностью 100 Вт

Объяснение работы

Эта схема работает следующим образом. Уникальность этой схемы заключается в надежной и мощной паре транзисторов Дарлингтона TIP122/127. Аудиовход берется с обычного аудиопреобразователя, такого как микрофон. Этот вход действует как управляющий сигнал постоянного тока для транзистора Q1. Здесь конденсатор (470 мкФ) действует как конденсатор связи, блокируя постоянную составляющую сигнала, пропуская только переменную составляющую сигнала. Транзистор Q1 усиливает сигнал и посылает его на базу транзистора Q2.

TIP127 дополнительно усиливает входной сигнал и направляет его на устройство вывода звука, такое как громкоговоритель.
