Усилитель для наушников jlh: Усилитель для наушников Джона Л. Худа в классе А на базе клона китайского клона » Журнал практической электроники Датагор — RC74 — интернет-магазин радиоуправляемых моделей

Содержание

Усилитель для наушников-предусилитель JHL HOOD 1969 с двухполярным питанием 12 В

В последнее время наблюдается новая волна интереса радиолюбителей к усилителю Джона Линсли Худа (John Linsley-Hood, в народе JLH). Этот интерес подогревается интернет-магазинами и аукционами, где появились в большом количестве разные вариации этого усилителя как в виде готовых конструкций, так и в виде наборов для самостоятельной сборки. Не утихают обсуждения схемы и на форумах.

Но порой, аббревиатуру JLH вешают на конструкции, которые ничего общего с легендарным усилителем не имеют!

Давайте попробуем разобраться в особенностях схемотехники этого усилителя, его достоинствах и недостатках. Творение британца безусловно заслуживает отдельного внимания, так как схема разработанная в далёком 1969 году успешно дожила до наших дней, пережила несколько реинкарнаций и до сих пор будоражит умы истинных аудиофилов.

История этой схемы началась в далёком 1969 году. Первая публикация была в журнале «Wireless World». Ниже представлен её перевод:

В последнее время на страницах разных изданий было опубликовано множество схем транзисторных усилителей мощности. К сожалению большинство этих конструкций малопригодны для повторений, так как либо имеют устаревшую элементную базу (это писалось в 1969 году!), либо очень сложные по схемотехнике, либо имеют слишком высокую выходную мощность, которая совершенно не нужна для комфортного прослушивания музыки в обычной жилой комнате типовых размеров.

Поэтому появилась идея создать простой, но качественный усилитель с разумной выходной мощностью.

Регулировка выходного напряжения.

Использовать интегральные стабилизаторы для регулировки нулевого выходного напряжения (при двухполярном питании) было не самой лучшей идеей. Во-первых, такие стабилизаторы имеют довольно высокий уровень собственных шумов (которые абсолютно лишние в первом каскаде!), во-вторых, как показала практика, микросхемы некоторых фирм-изготовителей имеют свойство возбуждаться при работе с малыми токами.

Поэтому в модификации 2003 года Тим заменил интегральный стабилизатор на активный источник тока (Q5 / Q6). И помимо снижения уровня шума получил ещё один интересный эффект — значительно снизился дрейф выходного напряжения при прогреве усилителя.

Регулировка тока покоя выходного каскада усилителя.

На форумах часто писали, что усилитель с вариантом регулировки тока покоя выходного каскада версии 1969 года звучит лучше, чем с вариантом 1996 года. В симуляторе искажения тоже были меньше для варианта 1969 года! В результате многократных прослушиваний и измерений Тим выяснил, что версия 1996 года всё же звучит лучше.

Джон предложил Тиму организовать регулировку тока покоя так же с помощью активного источника тока (Q7 / Q8). Кроме того, что смоделированные искажения для такого варианта были в два раза ниже, чем для схемы 1996 года, так ещё отсутствовал рост искажений на низких частотах из-за влияния конденсатора. В дополнение выросла выходная мощность усилителя, так как с такой доработкой увеличился размах выходного напряжения.

Тим реализовал предложенную доработку и после прослушивания согласился, что второй источник тока также весьма полезное усовершенствование.

↑ Материал для прослушивания

сформировался почти стихийно и состоял из 10 компакт – дисков: 1. Dire Straits. Communigue. Vertigo 800 052-2. 2. Pink Floyd. The final cut. CDP104. 3. Robert Plant – 1993. If I Were Carpenter (Fontana, 858 091-2, CD Single). 4. Roger Waters. The Pros And Cons Of Hitch Hiking. CK 39290. 5. Валерий Ободзинский. Эти глаза напротив. MEL CD 60 00351. 6. Владимир Кузьмин. Небесное притяжение. SZCD 0373-95. 7. Мусоргский М. Картинки с выставки. Дирижер Евгений Светланов. SUCD 10-00139. 8. Аудио Магазин. Тест – CD1. DL-024. 9. ABBEY ROAD NOW! 10. Faith No More — Introduce Yourself. Slash, Rhino, R2 79940, USA
Последние два диска из приведенного списка скачаны из Интернета в losless формате, в ознакомительных целях :yes: .

Конденсатор цепи обратной связи.

На многих форумах многие повторившие усилитель JLH писали о весьма заметном улучшении качества звучания при удалении электролитического конденсатора в цепи обратной связи (С4).

К такой модификации следует относиться ОЧЕНЬ ОСТОРОЖНО!!! При удалении конденсатора глубина общей ООС по постоянному току существенно уменьшается (против 100% при наличии конденсатора в цепи), в результате чего повышается дрейф выходного напряжения.

Тим провел необходимые эксперименты и вот что получилось. Снизить дрейф при нагреве усилителя можно путём оптимального размещения транзисторов входного каскада (Q4, Q5, Q6). Их требуется разместить как можно ближе друг к другу, в идеале — прижать друг к другу. Во-вторых, в первый источник тока можно ввести ещё одну регулировку (VR3):

Увеличение по клику

Этим резистором минимизируется дрейф постоянного напряжения на выходе усилителя при прогреве. Причём сделать это придётся несколько раз! Путём тщательной регулировки Тиму удалось добиться смещения на выходе порядка 50 мВ.

Мы в редакции «РадиоГазеты» тоже на макете пытались избавиться от конденсатора в цепи обратной связи, но как бы ни старались, в нашем варианте дрейф напряжения на выходе усилителя при прогреве достигал 800 мВ, что является довольно опасной величиной. В любом случае при двухполярном питании (и как следствие отсутствии разделительного конденсатора на выходе) для собственного спокойствия следует использовать систему защиты акустических систем.

Возможно, у Тима были радиаторы более внушительных размеров или другая компоновка элементов, хотя наш макет был без корпуса и охлаждение было довольно эффективное. Тем не менее, по нашим результатам мы категорически не рекомендуем избавлять от этого конденсатора.

Конечно, можно для стабилизации выходного напряжения использовать интегратор. Но многим такое решение не нравится в плане звука. Хотя как показывает практика, чаще всего все претензии к интегратору имеют корни от «кривых» рук. Его просто надо уметь готовить, не забывая, что это апериодическая цепь второго порядка. Но это тема для отдельного разговора. Сейчас не об этом.

Удаление конденсатора из цепи обратной связи также повышает уровень фона. Помним, что усилитель однотактный! Фон становится особенно заметен при использовании высокочувствительной акустики и нестабилизированного блока питания. Без конденсатора усилитель становится очень чувствителен к качеству питающего напряжения!!!

Существенно снизить уровень фона при использовании нестабилизированного блока питания даже при наличии конденсатора в цепи обратной связи можно путём введения дополнительного конденсатора в источник тока первого каскада как показано на рисунке:

↑ Дополнения

[21.03.2016] Схема соединений усилителя для наушников
Чтобы помочь начинающим избежать типичных ошибок, привожу схему подключения платы усилителя (рис. 7). По сравнению со схемой, предложенной на нашем форуме, здесь имеется фильтр защиты от электромагнитных помех EMI Filter, снабберный конденсатор C1, входы подключены экранированным кабелем с двумя сигнальными проводами.

Рис. 7. Схема соединений усилителя для наушников

Фильтр защиты от электромагнитных помех — фабричный, например, типа EMI Filter 03 ME 3D, 110/220V, 3A, 50/60Hz. Снабберный конденсатор 0,033 мкФ на рабочее напряжение 250V типа MKP X2. Его можно заменить на 0,033/1kV К78-2 или 0,033/1,6kV К78-2. Для монтажа входных цепей рекомендую экранированный аудио кабель 2х2×0,14 Shielded Flat Cable OFC.

Конструкцию желательно разместить в металлическом экранирующем корпусе из дюралюминия или стали.

Усилитель с повышенной выходной мощностью.

В принципе выходной мощности исходного варианта усилителя JLH вполне достаточно для озвучивания на разумной громкости обычной жилой комнаты. Однако всегда найдутся те, кому мало! Мало мощности, мало громкости, мало чувствительности акустических систем и так далее.

Для таких меломанов была разработана схема с повышенной выходной мощностью:

Увеличение по клику

При использовании совместно с обычными динамиками, эта схема может выдать более 40 Вт выходной мощности при условии, что блок питания сможет обеспечить необходимые ток и напряжение для вашей нагрузки.

Таблица ниже поможет выбрать вам необходимые значения напряжения и токов под конкретную мощность и сопротивление нагрузки:

Увеличение по клику

Столбцы в таблице (значения измерены для резистивной нагрузки):

пиковое напряжение на выходе,
напряжение на выходе блока питания,
потребляемый ток,
выходная мощность на нагрузке 8 Ом,
выходная мощность на нагрузке 6 Ом,
выходная мощность на нагрузке 4 Ом.

Мощность, рассеиваемая в каждом выходном транзисторе, должна быть ограничена примерно от 40 до 45 Вт, предполагая, что каждый транзистор снабжён радиатором соответствующего размера.

↑ Детали, монтаж и налаживание

Звуковой потенциал усилителя достаточно высок, поэтому я подбирал детали, как по качеству, так и по параметрам.
BOM (список материалов)

VT1, VT2 — Транзистор 2N2907A TO-92 — 4 шт., VT3 — Транзистор 2N2222A — 2 шт., VT4, VT5 — Транзистор 2SC1827 (замена – 2N4922, BD239, TIP41C или BD243C) — 4 шт., VD1, VD2 — Диод 1N4148 — 4 шт., VD3 — Стабилитрон BZX55C2V7(2,7V 0,5W) — 2 шт., VD4…VD7 — Диод 1N4007 (1000V;1A), 1N4007 (1A/1000V) диод выпрямительный — 4 шт., DA1 — Интегральный стабилизатор 7812API (12V;1,0A), L7812CT линейный стабилизатор 12V 1,5A — 1 шт., DA2 — Интегральный стабилизатор 7912PI изолир. — 1 шт., R0 — Рез. 2х10 к под гайку d=16 L=15 — 1 шт., Ручка регулиров.46108 пластик, D13,3мм. – 1 шт., R1 — Рез.-0,25-220 к (красный, красный, желтый, золотистый) — 2 шт. , R2 — Рез. 10к подстр. 3266W-1-103, многооборотный резистор (потенциометр) 3296W, 10 кОм — 2 шт., R3, R6, R7, R10 — Рез.-0,25-4,7 к (желтый, фиолетовый, красный, золотистый) — 8 шт., R4 — Рез.-0,25-2,2 к (красный, красный, красный, золотистый) — 2 шт., R5, R11 — Рез.-0,25-1 к (коричневый, черный, красный, золотистый) — 4 шт., R8 — Рез.-0,125-470 Ом (желтый, фиолетовый, коричневый, золотистый) — 2 шт., R9 — Рез.-0,25-100 Ом (коричневый, черный, коричневый, золотистый) — 2 шт., R12 — Рез.-0,5-5,1 Ом (зеленый, коричневый, золотистый, золотистый) — 2 шт., R13 — Рез.-0,5-22 Ом (красный, красный, черный, золотистый) — 2 шт., R14 — Рез.-0,5-2,2 Ом (красный, красный, золотистый, золотистый) — 2 шт., C1 — Конд. 1/63V MKT, Конденсатор 1,0мкФ 100В (Suntan, полиэстер, pitch: 15) — 2 шт., C2, C4, C7, C8 — Конд.100/25V 0611+105°C — 8 шт., C3, C6, C9, C11, С17, С18, С19 – С22 — Конд.0,1/63V MKT — 14 шт., C5 — Конд.NPO 220пф 5% керам.имп., FKP2 220pF 100V, WIMA, 5mm — 2 шт., C10 — Конд.330p/63V J EVOX, FKP2 330pF 100V, WIMA, 5mm — 2 шт. , C12 — Конд.0,033/63V J MKT (0,033/100V J MKT) — 2 шт., С13 – С16, С23 – С26 — Конд.2200/25V 1320+105°С, Конденсатор 2200,0 мкФ х 25В Jamicon — 8 шт., HL1, HL2 – Светодиод LED BL-BX1341 зел.d=3, Светодиод XFT30-G (3мм, tower, зеленый) – 2 шт., ТВ-03ВС клеммник 3К шаг 5 мм на плату, Клеммник винтовой DG126-5.0-03P на печатную плату, 3pin. – 1 шт., ТВ-01А клеммник 2К шаг 5 мм, Клеммник винтовой DG126-5.0-02P на печатную плату, 2pin. – 2 шт., Вилка WF-3 на плату 2,54мм – 1 шт., Розетка HU-3 на кабель – 1 шт., Гнездо монтажное изолированное RCA (кр., черн.) – 1 шт., Гнездо 6,3 стерео универс. пласт. 1.078 – 1 шт., Трансформатор ТПГ-18-2х12 В (номинальный ток нагрузки 0,75 А; входное напряжение 220 В подается на выводы 1 -10, между выводами 4 – 7 ставится перемычка) – 1 шт., Кнопка-выключатель 220В 2pin SWR-41(RWB-201), 3A/250V, крепление – защелка, Выключатель на панель KCD1 (2pin, 6A/250V) – 1 шт., Гнездо для БП с предохранителем AS-7 (10А/250V) — 1 шт., Предохранитель 0,25А/250В (d=5;L=20) стекл. – 1 шт.,

Сначала я установил 11 перемычек из медного луженого провода диаметром 0,7 мм, затем постоянные резисторы и диоды, потом конденсаторы, транзисторы, и, наконец, разъемы, сдвоенный переменный резистор, транзисторы и микросхемы, размещаемые на радиаторах. «Прошел» по всем резисторам и убедился в соответствии их номиналов схеме. Первое включение прошло не так гладко, как бы хотелось. Оказался бракованным стабилизатор отрицательного питания, который сильно грелся и выдавал -1,8 В вместо положенных -12 В. Замена микросхемы 7912 исправила положение. Ноль на выходе устанавливается подстроечным резистором R2 (R2′) после 15…20 минутного прогрева и от включения к включению усилителя держится на уровне ±4…6 мВ, что нормально. Все налаживание собственно и сводится к установке нуля и проверке тока выходного каскада по падению напряжения на резисторе R12 (0,64 В). «Погонял» усилитель от синусоидального генератора звуковой частоты на эквивалент нагрузки – резистор 33 Ом, 2 Вт. Никаких следов самовозбуждения и неустойчивой работы усилителя нет. При подаче треугольного сигнала на вход усилителя и медленном увеличении входного напряжения ограничение выходного сигнала на экране осциллографа происходит симметрично.

Конструкция усилителя.

Как написал один радиолюбитель, повторивший эту конструкцию, в этом усилителе греется ВСЁ! Начиная с трансформатора и диодов блока питания и заканчивая выходными транзисторами. Поэтому, при повторении данного усилителя мощности необходимо обеспечить эффективный теплоотвод от элементов конструкции. То есть обязательно придётся использовать радиаторы соответствующих (внушительных) размеров, внутри корпуса обеспечить циркуляцию воздуха для чего в корпусе следует предусмотреть вентиляционные отверстия.

Использовать такой усилитель в небольших комнатах, особенно в жару, следует с осторожностью ввиду возможного перегрева. Рекомендуется применять устройства тепловой защиты. При невозможности обеспечить достаточно эффективное пассивное охлаждение нужно использовать дополнительный обдув. Особенно это касается любителей задрать ток покоя.

Настоятельно рекомендуется при монтаже элементов к радиатору не использовать силиконовые прокладки. Только тонкая слюда или керамика. По отзывам того же радиолюбителя нормальная температура корпуса прогретого усилителя JLH составляет около 60°С (внутри около 55°С). Так что слушать музыку в знойные летние дни…

↑ Преимущества наушников по сравнению с акустическими системами

Головные телефоны (наушники) применяются в бытовой аппаратуре как средство высококачественного воспроизведения звука. Наушники способны подменить высококачественные акустические системы при гораздо меньших материальных затратах.
Параметры некоторых наушников для домашнего прослушивания приведены в табл. 1. Следует заметить, что чувствительность (эффективность), заявленная у ряда моделей наушников, несколько завышена.

Я очень люблю слушать на наушники только что приобретенный альбом, получая удовольствие от действительно замечательной музыки или разочаровываясь от неудачных покупок.

По сравнению с акустическими системами наушники имеют лучший стереоэффект, эффективно воспроизводят звуковые сигналы, начиная с частоты 10…20 Гц. На первый взгляд незначительная разница в нижнем пределе воспроизводимых частот на «каких-то» 15…30 Гц коренным образом влияет на качество звучания.

Кроме того, частотные характеристики наушников в отличие от акустических систем не страдают механическим резонансом в области низких частот и имеют значительно более сглаженные характеристики. Вносимые наушниками нелинейные искажения в исходный звуковой сигнал существенно меньше, чем в акустических системах, что делает их звучание чистым и прозрачным.

Список достоинств наушников можно продолжать далее. Это возможность обеспечения звукового давления, соответствующего исходному звучанию фонограммы при небольшой подводимой мощности, лучшая переходная характеристика, отсутствие помех для окружающих людей и др.

Итак, головные телефоны не заменяют акустические системы, но позволяют создать комфортные условия прослушивания при неблагоприятной окружающей обстановке.

Вариации на тему.

Наш рассказ будет не полным, если не упомянуть его различные клоны. Разумеется, были попытки сделать тоже самое на полевых транзисторах. И занимался этим небезызвестный Нельсон Пасс.

На рисунке представлена топология его усилителя, который он назвал PLH (полевой Линсли Худ):

Принципиальная схема усилителя мощности PLH:

При той же выходной мощности, по уверениям автора, этот усилитель имеет вчетверо лучшую линейность, чем усилитель JLH, при примерно таком же выходном сопротивлении и гораздо меньшей глубине общей отрицательной обратной связи, что обеспечивает ещё более качественное и натуральное звучание.

Также в Интернете обсуждаются, повторяются, а на АлиЭкспрессе продаются как в виде наборов, так и в виде готовых конструкций усилители JLH для наушников.

Версий много, для примера приведём такую:

Увеличение по клику

Как видим, китайцы поставили на поток схему 1996 года, немного изменив цепи смещения первого каскада. Да и номиналы некоторых элементов вызывают вопросы…

На этом историю развития усилителя мощности JLH мы заканчиваем, но точку не ставим — популярность схемы не ослабевает. В следующий раз поговорим о блоке питания для усилителя мощности JLH.

↑ Список цитируемых источников

1. Smith P. Studio Series – Stereo Headphone Amplifier. A Top – Class Unit For Audio Enthusiast! // Everyday Practical Electronics, 2008, №3, p. 12 – 20. 2. Носов В. О «вредном звуке» // Радио, 2001, №11, с. 14, 15. 3. JHL Class A Headphone amplifier — Радиофорум у Датагора 4. Усилитель JLH класса А для наушников 5. Васильев В.А. Зарубежные радиолюбительские конструкции. – М.: Радио и связь, 1982. – 96 с. (с. 14 – 16). 6. Дайджест // Радиохобби, 2004, №3, с. 12, 13 (Памяти Джона Линсли Худа. Усилитель образца 1969 года). 7. Простой усилитель для наушников на КТ315Б. Датагорская статья. 8. Усилитель JLH низковольтный. Форум у Датагора.

Усилитель jlh для наушников

Войти через. Гарантия возврата денег Возврат за 15 дней. Примечание: Это сварочная и тестовая готовая доска ок. Диаграмма несимметричный класс усилители мощности для JLH незначительных изменяется в зависимости от того, ИПЦ и усилитель для наушников схема, достигнуты удовлетворительные результаты.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

Усилитель А-класса JLH 1969 на MOT2N3055 2 шт (кит набор)

Усилитель для наушников HI — END JLH (John Linsley Hood 1969г. ) А класс.

Усилитель для наушников JLH Class A

Усилитель JLH класса А для наушников

Усилитель класса А для наушников

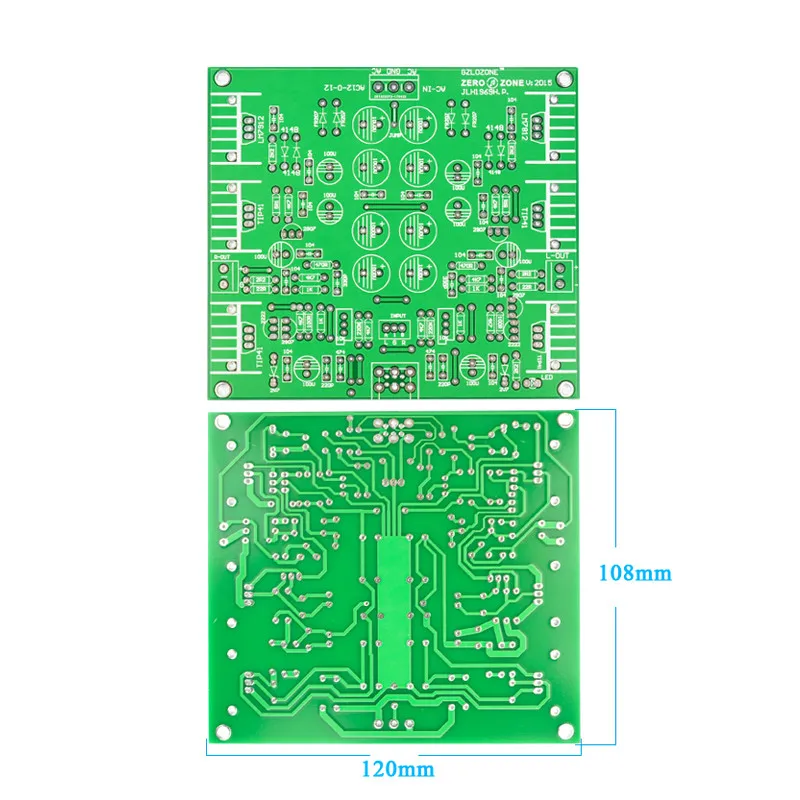

Новый JLH HOOD1969 Класс наушников мощность усилитель законченный Плата усилителя доска

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: JLH 1969. Ultralinear Сlass-A.

<center><div class="advv"><ins class="adsbygoogle" style="display:inline-block;width:336px;height:280px" data-ad-client="ca-pub-1812626643144578" data-ad-slot="9935184599"></ins> <script>(adsbygoogle=window.adsbygoogle||[]).push({});</script></div></center>

Усилитель А-класса JLH 1969 на MOT2N3055 2 шт (кит набор)

Что нового? Если это ваш первый визит, рекомендуем почитать справку по сайту. Для того, чтобы начать писать сообщения, Вам необходимо зарегистрироваться. Для просмотра сообщений регистрация не требуется. Забыли пароль? Страница 1 из 4 1 2 К странице: Показано с 1 по 20 из Тема: Усилитель для наушников JHL.

Опции темы Версия для печати Отправить по электронной почте… Подписаться на эту тему…. Усилитель для наушников JHL. Всех приветствую. Необходимая мощность трансформатора? Я понимаю что чем мощнее тем лучше, но поискав тороиды залитые компаундом с двумя вторичными обмотками дающими 15 В нашел только 15 VA.

Так как это конструктор я подозреваю, что многие детали, влияющие на звук, заменены на более дешёвые и хуже звучащие аналоги. Вопрос: на какие детали нужно обратить внимание и заменить их на хорошие аналоги? Заказал себе также защиту от постоянки для наушников.

Ей также как усилителю необходимо питание , и опять не понятно — какой мощности для нее должен быть трансформатор? Shurik Просмотр профиля Сообщения форума Созданные темы. Я так понимаю, что он не относится общему потреблению тока. Если его брать за основу то у меня получается, что для уся нужно не более 15 Ватт. Если такая обмотка не одна, то результат — сумма их мощностей. Re: Усилитель для наушников JHL Операционный усилитель с двутактным параллельным усилителем на выходе.

Операционный усилитель с двутактным параллельным усилителем на выходе. Ваш усилитель работает в классе А, то есть ток потребления постоянен, при работе либо в тепло либо в уши, в зависимости от уровня сигнала.

У Худа хорошие усилители, как классика, так и ушник. Что скажите за детали, на которые особо нужно обратить внимание и возможно сразу заменить на более качественные?

Re: Усилитель для наушников JHL Мой совет, запустите как есть, уши они тоже, как оказалось, развиваются.

Послушаете месяц-другой, потом уже можно двигаться дальше. Не навязываю, но сам двигался примерно так. Используйте его как ушной унч и пусть худо отдохнёт. Кстати таким способом можно сделать носимый ушник для гаджетов. Не так уж важно, что утверждает или отрицает автор. Павел Сергеевич Таранов.

Мой совет, запустите как есть, уши они тоже, как оказалось, развиваются. Сообщение от hippo Пардон, мой косяк, один из усилителей для наушников у меня сделан на базе Худа Схему конструктора? Alickkk Просмотр профиля Сообщения форума Созданные темы.

Дони, не лезь в дебри Re: Усилитель для наушников JHL Всем привет На этих выходных собрал усилитель с поправками вычитанными на анлоязычном форуме, на котором один пользователь выложил не только свой процесс сборки, но, что более важно, свои замечания и предложения по улучшению качества звучания.

К сожалению, пока испытать звучание по полной не представляется возможным, из-за отсутствия качественного источника звука. В качестве теста был взят выход наушников с ноутбука качество там ниже плинтуса, но что есть. Что могу сказать — звук у аппарата чувствуется должен быть не плох, одно не хорошо — оказался слишком мощным, и похоже есть проблема по ВЧ, их похоже много.

Подскажите как решить означенные проблемы. Второй момент — на выходе стоит конденсатор большего чем на принципиальной схеме номинала C9 должен быть 33нФ, а стоит 0,1 мкФ конденсатор правда пленочный безымянный.

По высокому уровню выхода сигнала — я так понимаю, что на схеме выход установлен делитель напряжения,. Re: Усилитель для наушников JHL С проблемами по ВЧ я все поправил, теперь следующая засада, как я понял она весьма распространенная — сильный фоновый шум 50 Гц. Усилитель пока без корпуса. Земля из розетки никак не подключена к плате усилителя. Если подключить землю розетки к входу без подключенного источника сигнала фон уходит.

Если подключить землю ко входу с источником сигнала использую выход на наушники из компьютерных колонок то вместе с сигналом идет очень много помех. Как я понимаю нужно смотреть в сторону правильной разводки земли, но не могу понять как это делать, а точнее, что нужно в схеме усилителя соединять с заземлением в розетке.

На схеме значок заземления показан на выходе из выпрямителя и в 4-х местах на одном канале. То есть всего 9 точек, они все должны быть подключены земле?

Объясните пожалуйста как правильно делать? К странице:. FAQ, технологии, электронные компоненты и измерения Кабинет А. Социальные закладки Социальные закладки Digg del. Смайлы Вкл. HTML код Выкл. Текущее время: All rights reserved.

Усилитель для наушников HI — END JLH (John Linsley Hood 1969г. ) А класс.

В кругах электронщиков, аудиофилов и аудиоманьяков, которые собственноручно изобретают, изготавливают или просто повторяют конструкции разных авторов, John Linsley Hood наиболее известен как изобретатель усилителя с ООС, работающий в чистом классе А. О самом авторе мало сведений [1] , но о его легендарном усилителе написана не одна статья [2] , [3]! На данной страничке опишу как по мотивам схемы усилителя John Linsley Hood далее — JLH я собирал свой усилитель для наушников. Вот как он должен выглядеть в собранном виде:. Вместе с платой, имеющей размеры хмм, и деталями для нее к киту прилагалась схема усилителя смотри ниже.

Купить оптом дешевые класс наушников aiyima jlh hood класс a наушники для наушников маленький усилитель мощности предусилитель diy kits с.

Усилитель для наушников JLH Class A

Полный размер Залез в закрома. Полный размер Чтобы рассмотреть маркировку на некоторых деталях даже пришлось доставать мелкоскоп. Полный размер Что пришлось купить. На самом деле в домашней библиотеке не было только транзисторов, стабилизаторов напряжения и неполярных кондёров. Полный размер Без выходных и стабов. Полный размер Паяю я, кстати, тоже плохо. Навык за четверть века после радио-кружка почти безвозвратно утрачен. Полный размер Радиаторы… Залез в хранилище и не смог найти 6 одинаковых. Полный размер Если серьёзно, то на самом деле пригодились эти два.

Усилитель JLH класса А для наушников

Поиск новых сообщений в разделах Все новые сообщения Компьютерный форум Электроника и самоделки Софт и программы Общетематический. JLH усилитель для наушников. Приветствую,на каку нагрузку работает? Сообщение от Рыбак. Всё субъективно.

Каскадный режим Линейный режим.

Усилитель класса А для наушников

Зарегистрироваться Логин или эл. Войти Запомнить меня. Блог AliExpress Помощь по покупкам. Доброго времени суток, уважаемые читатели сайта. Данным обзором хочу начать серию обзоров про усилители для наушников.

Новый JLH HOOD1969 Класс наушников мощность усилитель законченный Плата усилителя доска

У меня потом его с руками оторвал знакомый гитарист. Собрал его в корпусе от какого-то советского усилителя эстрадного с огромным радиатором сзади. Весь корпус получился пустой. Только две платки вертикально на задней стенке, он же и радиатор. Трансформатор оставил родной, пришлось вторичку перематывать на напряжение 2х20 Вольт, а то там было под сорок в каждое плечо. Второй раз собрал уже по схеме года с источниками тока т двумя парами выходных, на этот раз уже фирменных транзисторов MJ Если честно, то после сборки двух аппаратов по похожей схемотехнике с работой выходного каскада в классе А считаю, что лучшая для него конструкция — вертикальная с высокими и глубокими радиаторами по бокам.

Так как оба мои аппарата греются нещадно, хотя там радиаторы тысяч по пять сантиметров.

5 дн. назад грн.: Транзисторный стерео усилитель для высококачественных наушников, сопротивление которых может быть от 32 до Ом.

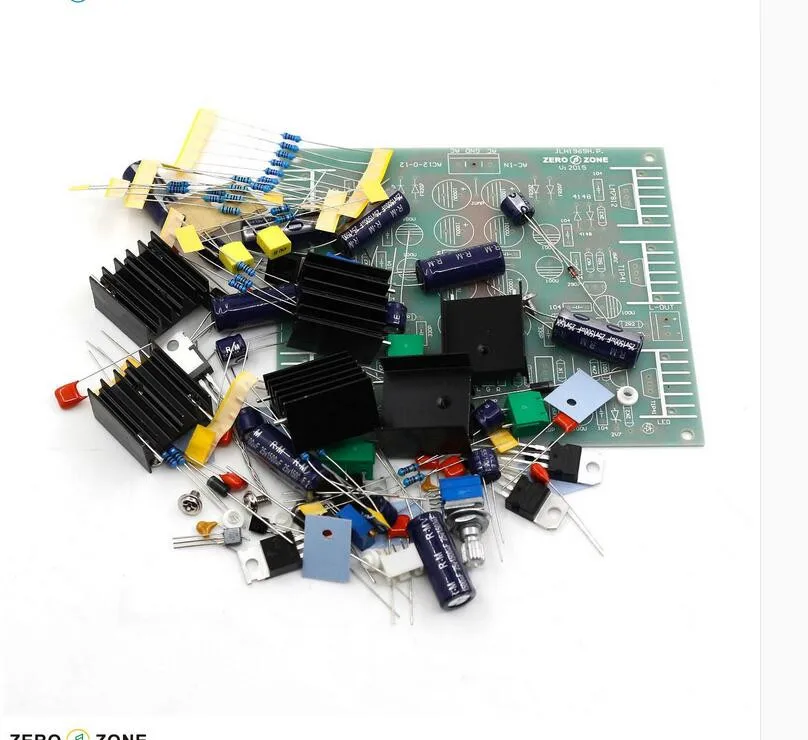

На заказ. Описание Характеристики Комментарии. Это набор для самостоятельной сборки.

Чувствительность: выше 83 дБ. Размер собранной платы: 10 см, 8 см, 3. Мы на PROM. Мы на OLX. Моя корзина: пусто Войти.

Как оставлять свои сообщения Предупреждение и вечный бан для постоянных нарушителей. Автор Artem Полупроводниковые.

Войти через. Гарантия возврата денег Возврат за 15 дней. Как покачесту звука? Посмотреть все 47 отзывы. Уточните по настройке, пожалуйста: «0» высставлять на контакте»1″ разьема Р1 или в точке соединения R7, C9?

By pryanic , February 9, in Усилители для наушников. Мы принимаем формат Sprint-Layout 6! Экспорт в Gerber из Sprint-Layout 6.

JLH усилитель для наушников класса А | Страница 2

хелигай

Участник

23.

10.2010 14:47

# 21

23.10.2010 14:47

Привет
Я только что заказал один из этих усилителей JHL на том же сайте ebay.
Прочитав это, я немного забеспокоился. нужно ли мне сделать этот сервопривод перед использованием с моими хорошими наушниками, и если да, то можно ли это объяснить более простыми словами. Я довольно хорошо владею паяльником, но плохо разбираюсь в электронике.

Привет,
выходной колпачок блокирует смещение постоянного тока на выходе усилителя с однополярным питанием.
Он не обязательно должен быть биполярным, подойдет поляризованный электролит, который при напряжении смещения будет работать лучше, чем несмещенный электролит при прохождении аудиосигнала.

спасибо, ребята
вот план, начать с этого и экспериментировать, пока я учусь.
Итак, мне нужен поляризованный электролитический конденсатор, можете ли вы предложить какие-либо значения или, может быть, номер детали? и как бы я интегрировал его в схему?

Привет,
колпачки обычно имеют значения E6: 1, 1,5, 2,2, 3,3, 4,7, 6,8 и последующие десятилетия.
Вы можете использовать 470 мкФ, 680 мкФ или 1000 мкФ. У меня возникнет соблазн попробовать и 470 мкФ, и 2200 мкФ, чтобы услышать, есть ли разница. Они оба будут очень дешевы.

Как только вы поймете, что вам нравится или не нравится слушать через конденсатор, вы можете решить, хотите ли вы попробовать высококачественный аудио электролит, который может стоить от двух до десяти раз дороже, или пойти по пути сервопривода.

Я пробовал как однополярное питание с выходным конденсатором (потенциально отказоустойчивым), так и раздельное питание без выходного конденсатора. Оба звучат очень хорошо, и я не нашел ничего, на что можно было бы пожаловаться. Это было очень низко.

Привет ребята, мои познания в электронике очень плохие L
Меня удивила эта проблема. Недавно я купил усилитель JHL из того же источника на E-bay, чтобы использовать его с моим Grado SR60i (32 Ом).
Я вижу, что использование усилителя JHL без сборки сервопривода не рекомендуется. Я не настолько умею делать сервопривод, но я мог бы попробовать с двумя конденсаторами ELNA SILMIC II 25V 1000UF или что-то в этом роде.

Я просто не уверен, правильно ли я понял? Я должен использовать конденсаторы, такие как:
— 470 мкФ или 1000 мкФ или 680 мкФ или 2200 мкФ. ?????
— 16В или 25В ?????
— интегрировать конденсаторы между выходами на усилителе и разъемом для наушников (один на левый и один на правый)? (от усилителя через колпачок к наушникам?)

Я просто не уверен, правильно ли я понял? Я должен использовать конденсаторы, такие как:
— 470 мкФ или 1000 мкФ или 680 мкФ или 2200 мкФ. ?????
— 16В или 25В ?????
— интегрировать конденсаторы между выходами на усилителе и разъемом для наушников (один на левый и один на правый)?
(от усилителя через колпачок к наушникам?)

Зависит от импеданса ваших наушников и желаемого оборота низких частот (-3 дБ).
C= 1/( 2*pi*f*Z)
F — частота -3 дБ, а Z — импеданс наушников в омах.
Таким образом, для наушников на 60 Ом и -3 дБ на частоте 20 Гц C = 133 мкФ.
Для биполярного конденсатора вы используете два конденсатора последовательно, поэтому каждый конденсатор должен иметь удвоенную емкость = 266 мкФ.
Таким образом, стандартное значение 220 мкФ вполне приемлемо. Или вы можете использовать более высокое значение, возможно, 470 мкФ, которое легко доступно. F -3dB теперь будет 11 Гц.

Зависит от источника постоянного тока в цепи. Номинальное напряжение конденсатора должно быть равно или выше напряжения питания. Таким образом, источник питания +/-12 В постоянного тока может использовать конденсаторы на 16 В. Для питания +/-18 В потребуются конденсаторы на 25 В… и так далее!

Да ! Соедините минусовые клеммы колпачков вместе, одна плюсовая клемма идет к усилителю, а другая плюсовая клемма идет к плюсовой клемме наушников одного канала. — Пятая клемма двух каналов обычно соединена вместе и является клеммой заземления.
Отдельные конденсаторы для каждого канала. Таким образом, вам нужно 4 конденсатора.

Несколько фото, пока что это стандарт. Я хотел, чтобы он заработал, прежде чем я начну с ним возиться. Установка смещения постоянного тока была довольно сложной; Звучит отлично, но это мой первый, поэтому сравнивать мне не с чем.

Heliguy, Выглядит отлично. Да, это очень хороший усилитель для наушников, его не с чем сравнивать.
Недавно мне захотелось приобрести наушники, о которых много хороших отзывов в сети. Многие утверждали, что это невероятно дорого. Поэтому я купил его за 48 долларов США на Amazon. Аудиотехника ATH-M30.

Это лучшие наушники? Такого никогда не будет. Это музыкально, с отличным басом и приятным «натянутым» басом, прекрасными средними частотами и сладкими высокими частотами. Не самый лучший вариант, но достаточный для достаточно продолжительных сеансов прослушивания без дискомфорта. Я думаю, что он легкий, и его импеданс довольно плоский. Это сделает его довольно невосприимчивым к большому выходному импедансу наушников. С JLH это не проблема.
Привет.

Хорошо, я полагаю, этого следовало ожидать, но после того, как я немного подумал, я услышал ужасный фоновый гул; его нет или, по крайней мере, он не заметен при более низкой громкости, но тихий раздражает, как только я начинаю его немного увеличивать.

в порядке, ферритовые сердечники мало что изменили или знают, но заземление входа сделало все различия в мире, все еще есть легкое шипение, есть предложения?
Также входом является iphone; При подключении к ПК (айфону) возникают ужасные помехи. Отключил от компа и стало очевидно решение не синхронизировать при подключении к усилителю но было бы неплохо заряжать его во время прослушивания, любая идея

1. Похоже, вы используете неэкранированную проводку для подключения регулятора громкости к печатной плате. Я бы использовал здесь какой-нибудь экранированный провод, чтобы два внутренних провода были сигнальными, а экран — заземленной стороной горшка. Причина: потенциометр имеет высокое сопротивление источника и, следовательно, подвержен большому шуму через емкостную связь.

2. Корпус потенциометра должен иметь хорошее заземление – это должно произойти в любом случае из-за способа установки потенциометра на передней панели. Тем не менее, дважды проверьте, что ваш вал потенциометра на шасси разомкнут. Маловероятно, но все равно проверьте. Корпус потенциометра действует как экран и предотвращает емкостную связь с дорожкой потенциометра.

3. Прокладка кабелей от трансформатора к печатной плате – плотно скрутите провода вместе, чтобы минимизировать пространство между проводами – это уменьшит излучаемый шум (50/60 Гц и гармоники). То, как он подключен сейчас, означает, что весь этот мусор соединяется с проводами регулятора громкости и дорожками печатной платы.

5. С помощью мультиметра тщательно проверьте, чтобы гнездо для наушников НЕ было электрически подключено к корпусу, кроме как через обратный провод заземления наушников к печатной плате. Для этого отпаяйте провода от разъема наушников и измерьте массу разъема на корпусе — цепь должна быть разомкнута. Если у вас короткое или низкое значение Ом, у вас есть контур заземления, и это даст вам шум и гул.

7. У вас должно быть только 1 соединение между печатной платой и шасси. Он должен проходить от места соединения конденсаторов фильтра до безопасной точки на шасси. Входящее заземление от сетевой розетки переменного тока также должно быть подключено к корпусу. Если есть какой-либо другой путь к шасси, кроме как через единственный провод от соединения конденсаторов фильтра, это создаст контур заземления, и вы получите гул и шум. Кроме того, если вы находитесь рядом с устройствами с питанием от ПК или адаптера SMPS, излучаемый шум от этого адаптера будет проникать в ваш усилитель, вызывая гул, помехи и много ВЧ-шума. Ужасные вещи.

8. Заключение: Держите проводку потенциометра подальше от проводов наушников и трансформатора. Держите проводку трансформатора подальше от проводки наушников и потенциомера. Плотно скрутите провода, как указано выше.

Еще у кого-то была проблема с шипением. Он обнаружил, что на самом деле это было из источника, эквивалентного его iPod.
Замкните входы на землю и посмотрите, появится ли шипение. Если вы этого не сделаете, то шипение исходит из источника. Если на источнике есть цифровая регулировка громкости, выходная цепь в нем работает на полную мощность, и вероятность слышимого шипения очень высока.
Если все остальное в порядке и постоянно присутствует шипение, возможно, у вас возникли ВЧ-колебания. Можно попробовать компенсирующий конденсатор большей емкости. Попробуйте на 50% больше, затем удвойте его значение, а затем утроите. Но это может снизить скорость нарастания и повлиять на качество звука. Было бы идеально, если бы вы могли видеть результат на осциллографе. Это должно рассказать все.

Затем я подключил трансформатор без проверки, поэтому он оказался неверным и разрушил конденсаторы регулирования мощности. От 25 В до 15 В — это меньший допуск, чем я бы сделал в своем собственном проекте. Затем я заменил входные конденсаторы регулирования мощности и купил второй усилитель на ebay.

С новым усилителем у меня все еще есть некоторые высокочастотные шумы, которые звучат как старое AM-радио, так что я предполагаю, что у меня есть некоторые проблемы с его колебанием. Я должен попробовать мою фиксированную версию и посмотреть, есть ли у нее такая же проблема, поскольку я никогда не замечал этого раньше с батареями, питающими усилитель.

Всем привет.
Сегодня я получил и спаял один из этих супер дешевых китайских усилителей для наушников JLH, его 1969, опубликованный в том же году, что и его знаменитый «простой 10-ваттный усилитель класса А».
Давным-давно я собрал превосходный комплект от Hart Electronic Kits в Великобритании, его усилитель для наушников Chiara с отдельным блоком питания.

Этот, в отличие от Кьяры, дискретный и совершенно новый для меня.
Когда я собирал его, я подумал, не будет ли полезно остановиться и поделиться сканом платы в качестве руководства по некоторым более мелким компонентам. Эти наборы поставляются без каких-либо инструкций!
Судя по другим фотографиям, которые я видел, на печатной плате есть перемычки на верхней поверхности, где я заполнил сквозные отверстия с покрытием. Я думаю это все что требуется(?), а может и не это так как они ПТХ.
Надеюсь (не практиковал), что правильно поставил диоды и светодиод! (я проверял).

Получайте удовольствие от сборки набора. В стандартной комплектации это хороший, но не лучший усилитель для телефонов с импедансом около 120 Ом. На этом форуме есть длинная ветка о сборке и некоторых модах. Вы обязательно захотите исправить ошибки заземления в макете, показанные в этом посте и описанные несколькими постами ранее:
Усилитель для наушников JLH

Усилитель для наушников-предусилитель JHL HOOD 1969 с двухполярным питанием 12 В

Регулировка выходного напряжения.

Регулировка тока покоя выходного каскада усилителя.

↑ Материал для прослушивания

Конденсатор цепи обратной связи.

↑ Дополнения

Усилитель с повышенной выходной мощностью.

↑ Детали, монтаж и налаживание

Конструкция усилителя.

↑ Преимущества наушников по сравнению с акустическими системами

Вариации на тему.

↑ Список цитируемых источников

Усилитель jlh для наушников

Дождитесь окончания поиска во всех базах.

Усилитель А-класса JLH 1969 на MOT2N3055 2 шт (кит набор)

Усилитель для наушников HI — END JLH (John Linsley Hood 1969г. ) А класс.

Усилитель для наушников JLH Class A

Усилитель JLH класса А для наушников

Усилитель класса А для наушников

Новый JLH HOOD1969 Класс наушников мощность усилитель законченный Плата усилителя доска

JLH усилитель для наушников класса А | Страница 2

хелигай

Участник

Ом

Участник

ЭндрюТ

Р.И.П.

хелигай

Участник

АндрейТ

Р.И.П.

хелигай

Участник

АндрейТ

Р.И.П.

ашок

Участник

крелац

Участник

крелац

Участник

ашок

Участник

хелигай

Участник

Бонсай

Член

ашок

Участник

хелигай

Участник

вакибаки

Запрещено

хелигай

Участник

Бонсай

Член

ашок

Участник

Оуэнгамбург

Участник

Китайский усилитель для наушников JLH 1969

Энди Уилкс

Участник

джбау

Участник

Энди Уилкс

Участник

alexxlab

Добавить комментарий Отменить ответ
