Усилитель сигнала своими руками | Инструкция по изготовлению простых моделей для различных типов сигналов

Усилитель сигнала – это приспособление, предназначенное, чтобы улучшить сотовую связь в местах, где исходный сигнал ненадёжен. Устройство заводского изготовления обойдётся дорого. Поэтому, если у вас имеются навыки в радиотехнике, лучше смастерить конструкцию самим.

Как сделать усилитель сигнала ТВ или телефона своими руками? Об этом ниже.

Содержимое обзора:

  • Антенны для усиления сигнала
  • Конструкционные особенности системы усиления сигнала
  • Принцип работы репитера
  • Преимущества самодельного усилителя
  • Мастерим усилитель сами
  • Тонкости монтажа репитера
  • Фото усилителя сигнала своими руками

Антенны для усиления сигнала

Это простейшие приспособления для увеличения качества приёма телефонных звонков, сигналов ТВ и Интернета.

Выделяют следующие виды усилителей fm сигнала:

  • Внешние. Для них характерна установка на крыше дома. Кроме того, такие устройства отличает способность обеспечивать покрытие на объектах значительных габаритов. Антенна принимает сигнал от базовой станции и передаёт его через кабель к усилителю, который обеспечивает качество связи.
  • Внутренние. Их устанавливают внутри помещения.

Усилители сигнала для телефона делят на:

  • Пассивные. Электропитание данным конструкциям не нужно. Это, в первую очередь, кабель, антенна, делитель. Они работают автономно. Минус – малый радиус покрытия.
  • Активные. Их необходимо подсоединять к источнику электроэнергии. К этой группе относятся репитеры, разъёмы и ретрансляторы.

Конструкционные особенности системы усиления сигнала

Чтобы связь в труднодоступных для приёма сигнала местах была надёжной, нужно позаботиться об усиливающих его устройствах. Как улучшить Интернет сигнал и сотовую связь в целом? В помощь специальные приборы – усилители.

Классическая конструкция состоит из:

  • репитера;
  • антенн внешнего и внутреннего типа;
  • разветвителя кабеля;
  • N-разъёмов;
  • коаксиального кабеля.

Каждая система должна рассчитываться индивидуально, в зависимости от того, для какого объекта предназначена. Поэтому число внутренних антенн и репитеров может быть разным.


Идеальный вариант любого типа усилителя, в том числе усилителя wi-fi сигнала – устройство, в котором кабель имеет минимальную длину, так связь будет более качественной.

Принцип работы репитера

Репитер можно отнести к ретрансляторам. Он служит для обработки поступивших сигналов и направления их на базовую станцию в случае исходящего звонка. При осуществлении связи с абонентом устройство выполняет ту же задачу.

Преимущества самодельного усилителя

Без применения подобного прибора нельзя в той местности, где довольно часты перебои со связью. Достоинства приспособления:

  • Усиление сигнала.
  • Устранение помех.
  • Улучшение чёткости.
  • Уменьшение излучения.
  • Увеличение времени службы телефонной аккумуляторной батареи.

Мастерим усилитель сами

Если вы решили заняться изготовлением усилителя сотовой связи своими руками, то вам нужно подготовить:

  • кусок проволоки длиной 0,4 м;
  • соединительный блок;
  • кабель длиной 10 м;
  • крепёжные элементы;
  • полимерную трубу длиной 0,2 м;
  • пластик и изоленту.




Последовательность действий:

Согните проволоку, так, чтобы в результате у вас получился ромб. Концы уберите внутрь и подсоедините к ним блок таким образом, чтобы в дальнейшем была возможность осуществить подключение.

После окончания сборки антенны подключите кабель. Установите конструкцию на кровле здания по направлению к вышке базовой станции.

Подсоедините второй конец кабеля к пластиковой пластине. Можете начинать тестировать.

Тонкости монтажа репитера

Чтобы наслаждаться качественным сигналом, устройство должно быть не только правильно собрано, но и установлено. Работоспособность данного прибора зависит от его месторасположения.

Вследствие этого, перед тем, как заняться монтажом, нужно проверить уровень сигнала. Сделать это можно, совершив звонок с места предполагаемой установки конструкции. Другой вариант – воспользоваться специальным гаджетом.

Помните, прикреплять усилитель необходимо на расстоянии метра от батарей отопления. Затем, после того, как вы определитесь с местом монтажа, можно начинать прокладывать кабель. Перед включением устройства нужно проверить целостность разъёмов и их чистоту.


Запрещается пользоваться аппаратом, если он не подключён к внешней антенне. Есть ограничение и по температуре – репитер можно устанавливать исключительно внутри отапливаемого помещения.

В заключение отметим, что смастерить усилитель сотовой связи самим – вполне реально Главное, иметь свободное время и желание.

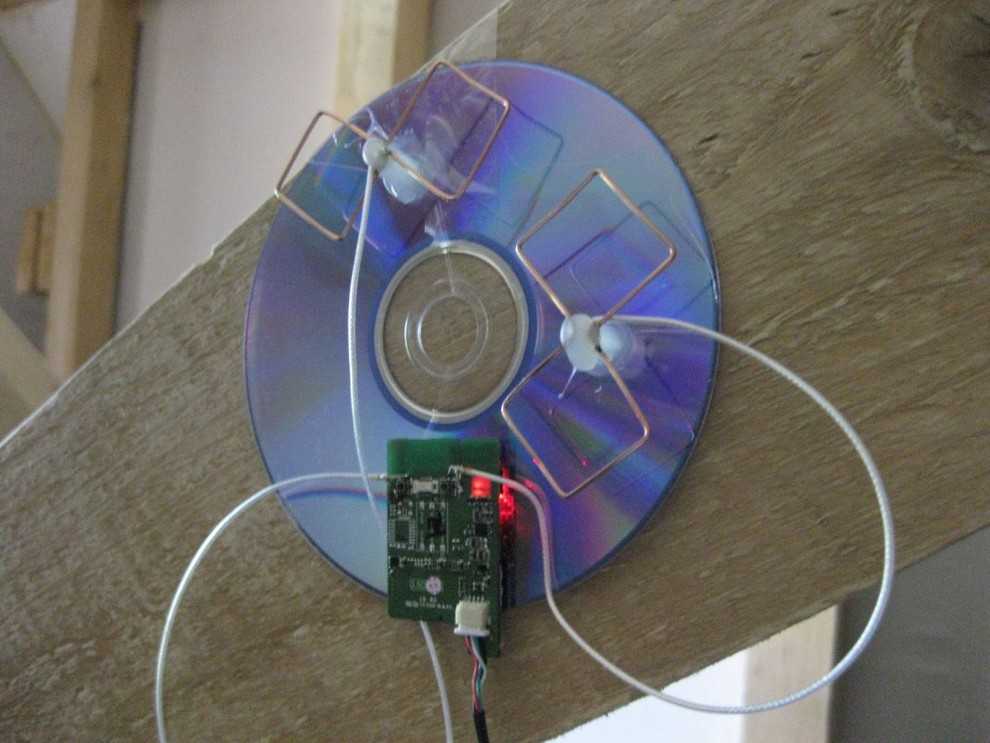

Фото усилителя сигнала своими руками

  • Вентилятор своими руками
  • Прикормка своими руками
  • Откатные ворота своими руками
  • Ремонт компьютера своими руками
  • Станок по дереву своими руками
  • Столешница своими руками
  • Брусья своими руками
  • Лампа своими руками
  • Котел своими руками
  • Установка кондиционера своими руками
  • Отопление своими руками
  • Фильтр для воды своими руками
  • Как сделать нож своими руками
  • Ремонт телевизора своими руками
  • Зарядное для аккумулятора своими руками
  • Точечная сварка своими руками
  • Дымогенератор своими руками
  • Металлоискатель своими руками
  • Ремонт стиральных машин своими руками
  • Ремонт холодильника своими руками
  • Антенна своими руками
  • Ремонт велосипеда своими руками
  • Сварочный аппарат своими руками
  • Холодная ковка своими руками
  • Трубогиб своими руками
  • Дымоход своими руками
  • Заземление своими руками
  • Стеллаж своими руками
  • Блок питания своими руками
  • Светильник своими руками
  • Жалюзи своими руками
  • Светодиодная лента своими руками
  • Нивелир своими руками
  • Замена ремня ГРМ своими руками
  • Лодка своими руками
  • Как сделать насос своими руками
  • Компрессор своими руками
  • Усилитель звука своими руками
  • Аквариум своими руками
  • Сверлильный станок своими руками

Усилитель сотовой связи для частного дома

Усилители сотовой связи для дома и дачи – делаем своими руками

На сегодняшний день использование репитеров за городскими чертами стало очень популярным методом для усиления сигнала сотовой связи. Особую актуальность такие устройства получили после того, как пользователям были предложение высокоскоростные сети, к примеру, 3G и 4G. Это явление обусловлено тем, что в большинстве областей нет иных альтернатив для получения доступа в Интернет.

Но слабый сигнал и отдаленность от основных станций не дают возможность использовать высокоскоростной Интернет без использования устройств для усиления сигнала. В данной статье все будет описано, как сделать своими руками усилители сотовой связи для дачи и дома.

Содержание:

  • 1 Общие сведения
    • 1.1 Усиление сигнала – что это и как его добиваться
    • 1.2 Какую скорость можно получить посредством репитера
  • 2 Подробности
    • 2.1 Антенна репитера
    • 2.2 Конструкционные разновидности, пассивные и активные УС
  • 3 Как сделать усиление GSМ сигнала своими руками
    • 3.1 Оборудование
    • 3.2 Конструкционные особенности усилителя, его схема работы
    • 3.3 Изготовление репитера своими руками – самая популярная схема
  • 4 Системная настройка

Общие сведения

Усиление сигнала – что это и как его добиваться

Усиление сигналов – это способ для улучшения уровня связи при применении дополнительных устройств. В большом количестве случаев применяют антенну и повторитель «репитер», который и будет способствовать улучшению уровня сигнала. На сегодняшний день очень распространены усилители сигнала сотовой связи, который собраны собственноручно. Главное, что следует знать о репитерах интернет-сигнала, это то, что такие средства работают в обе стороны.

Его принцип работы дает возможность получать высокоскоростной и комфортный доступ к Сети. Сигнал от провайдера Интернета с вышки передается на установленные антенны, а после происходит усиление и распространение по требуемой вам площади. При изготовлении репитера своими руками нужно сделать определенную модель, и тогда электромагнитные волны распространяются на всю зону покрытия. За счет такого устройства гаджеты в доме будут получать усиленный сигнал, а скорость Интернета станет выше.

Какую скорость можно получить посредством репитера

Если рассматривать такой аспект, следует понимать, что репитер предназначен для того, чтобы усиливать входящий в него сигнал. Иными словами, он будет расширять диапазон работы сети Wi-Fi. Например, если скорость беспроводного соединения равна 20 Мбит в секунду в коридоре, а вот в спальне сигнал хуже и падает до 10 Мбит в секунду, при монтаже репитера она будет выравниваться до начального значения.

Обратите внимание, что если одного повторителя (репитера) сигнала не хватает, чтобы сигнал был стабилен по всей площади жилья, есть смысл использовать несколько репитеров.

Подробности

Антенна репитера

Повторители применяют для повышения качества приема и передачи сигнала для мобильных устройств и модема. Для этого требуется применять особенные наружные антенны, которые будут воспроизводить ретрансляцию сигнала на внутреннюю антенну остальных устройств. Главный рабочий принцип репитера заключается в том, что такое устройство будет обеспечивать высококачественную связь меду антеннами, которые дают возможность видоизменить форму поступающих сигналов. Улучшенный посредством антенны сигнал будет идти в обратную сторону на основную станцию оператора. Но для обеспечения правильной работы повторителя следует продумать качественную электромагнитную развязку между двумя антеннами, посредством которой есть возможность заглушать эффект самовозбуждения. Такой эффект приглушает сигнал абонентов, которые расположены на малом расстоянии непосредственно от устройства.

Антенны, которые применяют для «поимки» связи с оператором можно поделать на несколько видов, исходя из конструкционных особенностей. Их метод работы выплывает из названия всех отдельных устройств. Максимальная эффективность есть у МIМО, которые являются секторными или направленными устройствами:

  • Простой и МIМО.
  • Комнатный.
  • Внешний.
  • Наружный.
  • Направленный, всенаправленный или даже секторный усилитель.
  • Широкополосный и узкополосный усилитель.

Обратите внимание, что при применении комнатной антенны не удастся достигать большого усиления качества сигнала, а значит, скорость интернет-соединения увеличится в незначительной степени.

Конструкционные разновидности, пассивные и активные УС

Активные усилители связи для частного дома представляют собой устройства, которые при работе применяют принцип аппаратного способа. Для обеспечения работоспособности этого устройства требуется применять усилитель, репитер, антенну и ретранслятор. Иными словами, вы делаете усилитель сигнала связи, в схеме которого есть антенна и специальное электронное устройство, которое может способствовать улучшения передачи данных. В роли пассивных усилителей сигнала чаше всего будут подразумеваться устройства, для работы которых не требуется применять активное устройство усиления. Как правило, в их конструкцию входят разные антенны и ретрансляторы пассивного типа. За усиление самого сигнала для сетового доступа отвечает именно антенна.

Как сделать усиление GSМ сигнала своими руками

Оборудование

Для того, чтобы обеспечивать высокую скорость Сети и комфортного пребывания во Всемирной паутине при применении беспроводного скрепления требуется совершать покупку и монтаж специального оборудования. Для этого требуется использовать такие компоненты:

  • Репитер, который выступает в роли промежуточного звена. Его главная функция заключается в получении и обработке сигналов, которые будет улавливать антенна.
  • Коаксиальный кабель, посредством которого будет совершена передача данных между соединенными устройствами для усиления сигнала связи.
  • Антенна – приспособление, которое установлена на крыше дома или внутри квартиры.
  • Разветвителя для кабелей и коннекторы.

Обратите внимание, что в таком списке перечислены лишь те устройства, посредством которых будет происходить требуемое усиление. Для настройки Интернет-соединения вам потребуется СИМ-карта и модем.

Конструкционные особенности усилителя, его схема работы

Исходя из конструкционных особенностей приборов, все они могут быть поделены на основные два класса. В первый класс будет входить активная группа, к которой можно отнести все усилительные элементы. Такие устройства работают посредством Интернет-соединения, и в такую группу включен даже репитер сигнала. Ко второму пассивному классу можно отнести кабель, антенну и делитель.

Сделанный усилитель сотовой связи собственноручно можно быть применен для различных систем усиления сигнала сотовой связи. Их выбор будет напрямую зависеть от объекта усиления. Самой большой эффективностью будет обладать именно та система, в которой применяется по максимуму короткий кабель. Этот фактор сведет потерю сигнала до минимального значения.

Принцип действия повторителя осуществляется за счет ретрансляции принимаемого сигнала. Устройство будет принимать сигнал и производить перенаправление в требуемом для пользователя направлении. Каждый способен собирать репитер 4G собственноручно каждого типа, но мастера советуют задействовать пару подвидов антенны сразу же.

При подобной конструкции первая антенна начнет работать над получения сигнала и отправлять данные обратно на основную станцию, а вторая будет задействована для распространения Сети по всей домашней площади.

Изготовление репитера своими руками – самая популярная схема

Готовые устройства для усиления сигнала совсем недешевые. По такой причине большинство активных пользователей Интернета занимаются самостоятельной сборкой таких устройств. Для этого допустимо применять GSМ повторитель и сделать из него устройство для 3G, а еще специализировать при сетевом подключении. Но в любом случае потребуется приобрести готовый репитер в специализированном магазине, потому что у такого устройства крайне сложная конструкция. Для того, чтобы изготовить устройство усиления сигнала, требуется убедиться в том, что у вас есть такие элементы:

  • Коаксиальный кабель.
  • Проволока с длиной в 0.35 метров.
  • Блок для соединения.
  • Крепления для соединения пары блоков.
  • Пластик.

Важно! Для скрепления деталей требуется применять скотч или изоленту.

Для сборки антенны усилителя сотовой связи в доме своими руками требуется четко соблюсти инструкцию:

  1. Купленная заранее проволока должна быть согнута так, чтобы готовый элемент приобрел форму ромба. Важно соблюсти прямой угол, то есть в 90 градусов. После этого на расстоянии в 9 см от центра следует сделать еще пару сгибов под аналогичным углом.
  2. Концы проволоки следует загнуть внутрь образовавшегося ромбика и подключают к соединяющему блоку.
  3. Применяя кабель с зачищенными элементами изоляции на конце, следует подключить антенну. Внешние и внутренние проводники следует соединить с контактом в соединительном блоке так, что кабель будет образовывать продолжение непосредственно самой антенны.
  4. Готовую антенну установители на крышу и направьте в сторону базовой станции.

Следует обратить внимание на то, что монтаж репитера сигнала должен быть произведен на минимальном расстоянии в пару метров от прибора отопления. Рекомендуется совершать прокладывание кабеля уже после того, как будет поставлена антенна. Все элементы соединения конструкции должны быть защищена от воздействия влаги. Классическая схема для усиления сигнала связи сохраняет работоспособность при температуре -40…+55 градусов. Но репитер сигнала должен быть в теплом помещении, но не следует ставить его около камина или остальных отопительных элементов.

Системная настройка

В самом начале следует произвести проверку всех типов соединений, а после следует осмотреть сетевой фильтр. Далее требуется произвести регулировку коэффициента усиления, и его среднее значение должно быть 20 дБ. Для этого можно поменять направление антенны в сторону операторной вышки, а еще можно применять настройку самого репитера. Следуя инструкции и описанию, каждый может своими руками создавать эффективную систему для повышения скорости соединения с Интернетом. Следует применять требуемые компоненты, выполнить установку и настроить оборудование. После этого вы получите доступ к высокоскоростной Сети.
