Усилитель на 300 ватт своими руками

Блог new. Технические обзоры. Опубликовано: , Перейти в магазин.


Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

  • Транзисторные УНЧ
  • Усилители НЧ D-класса
  • Усилитель 300 Вт на lm4780
  • На сайте радиочипи представлены принципиальные схемы сабвуферов, собранные своими руками
  • 500 Ватт импульсный блок питания для аудиоусилителей
  • Высококачественный автомобильный усилитель делаем сами
  • Усилитель мощности 1кВт

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Самодельный усилитель звука 2 х 100 Вт (м/с TDA7498): ОБЗОР, СБОРКА и ТЕСТ

Транзисторные УНЧ


Русский: English:. Бесплатный архив статей статей в Архиве. Справочник бесплатно. Параметры радиодеталей бесплатно. Даташиты бесплатно. Прошивки бесплатно. Русские инструкции бесплатно. Стол заказов:. Бесплатная техническая библиотека, Энциклопедия радиоэлектроники и электротехники. Комментарии к статье. Усилители низкой частоты большой мощности нельзя отнести к обычным конструкциям, так как они по своей сути всегда достаточно сложны в изготовлении.

Малейшая ошибка в процессе сборки приводит к тому, что все приходится начинать сначала, и это становится очень дорогим удовольствием. Описываемый усилитель — достаточно серьезная конструкция, несмотря на его очевидную простоту и небольшие размеры. Усилитель может быть собран опытным радиолюбителем за несколько часов. Рекомендуется при сборке этого усилителя использовать печатную плату.

Не пытайтесь собрать этот усилитель, если это Ваша первая серьезная конструкция. Напряжение постоянного тока в схеме достигает величины В, что может привести к серьезным поражениям электрическим током. Рассеиваемая выходными транзисторами мощность достигает очень больших значений, поэтому при их установке необходимо тщательно соблюдать меры по обеспечению хорошего теплового контакта их с радиатором.

Усилитель предназначен для кратковременного режима работы на нагрузку сопротивлением 4 Ома, как обычно принято в сабвуферах. В случае длительной работы усилителя в режиме номинальной мощности необходимо нагружать усилитель на АС сопротивлением не менее 8 Ом.

При этом усилитель может качественно работать длительное время и отдавать мощность около Вт. Для работы в непрерывном режиме при номинальной мощности на нагрузку сопротивлением 4 Ома необходима дополнительная установка еще 4 выходных транзисторов по 2 в каждое плечо усилителя. В усилителе нет защиты выходных транзисторов от короткого замыкания выхода. Короткое замыкание выхода мгновенно выведет из строя выходные транзисторы. Усилитель выполнен по схеме, ставшей традиционной для большинства современных усилителей НЧ: с двухполярным питанием и дифференциальным каскадом на входе.

Цепочка R1, С2 служит для фильтрации радиочастотных помех. Сигнал подается на вход через неполярный конденсатор С1 емкостью 4,7 мкФ. Полное комплексное сопротивление этой емкости обеспечивает малый завал частотной характеристики на очень низких частотах. Если применить конденсатор с полистирольным или фторопластовым диэлектриком емкостью 1 мкФ, то при номинальном входном сопротивлении 22 кОм, завал на частоте 7,2 Гц будет около -3 дБ.

Дифференциальный каскад выполнен на транзисторах VT2 и VT3. Транзистор VT1 выполняет функцию источника тока. База транзистора VT3 соединена с выходом усилителя через резистор R Как только на выходе усилителя появится отличное от нуля постоянное напряжение, усиленный дифференциальным каскадом сигнал рассогласования поступит на последующие каскады и изменит их режим так, чтобы постоянное напряжение на выходе стало равно нулю.

В случае идентичности параметров транзисторов VT2 и VT3 через нагрузку не протекает постоянный ток и, следовательно, разделительный конденсатор в цепи нагрузки можно не применять. Низкочастотный сигнал, усиленный транзистором VT2, снимается с нагрузочного резистора R5 и подается на базу транзистора VT4. Далее усиленный низкочастотный сигнал подается на двухтактный усилитель на транзисторах VT Диоды VD2 и VD3 обеспечивают начальное смещение транзисторов выходного каскада и также размещаются на радиаторе.

Они должны быть в хорошем тепловом контакте с радиатором усилителя. Нарушение этого правила приведет к тому, что температурный режим выходных транзисторов выйдет из под контроля и, как следствие, выход оконечных транзисторов из строя от температурного перегрева.

В выходном каскаде применены транзисторы 2SC и 2SA В качестве светодиода VD1 рис. R21 проволочные мощностью не менее 5 Вт, остальные пленочные — 0,25 Вт.

Поскольку выходной каскад работает в режиме класса В, усилитель имеет повышенные искажения в области высоких частот.

При выходной мощности Вт пиковые значения мощности при переходных процессах могут достигать более Вт. При применении в блоке питания мощного трансформатора и больших номиналов емкостей фильтра можно обеспечить устойчивую работу усилителя при выходной мощности до Вт. В этом случае выходной каскад нужно собрать по схеме, приведенной на рис.

VT16 и низкоомные резисторы R Несмотря на широкую полосу пропускания усилителя, искажения на частотах выше 10 кГц значительны. При измерении пиковой мощности напряжение источника питания «проваливалось» с 56 В до 50,7 В при нагрузке 8 Ом и до Индикатор перегрузки предназначен для слежения за режимом работы усилителя.

Входы а и б индикатора подключены к базовым цепям дифференциального каскада усилителя. При линейном режиме работы усилителя напряжения в точках а и б равны.

В случае перегрузки усилителя искаженный сигнал обратной связи поступающий на базу транзистора VT3 дифференциального каскада, будет отличаться от входного сигнала и на выводе 1 микросхемы DA1.

Индикатором перегрузки является светодиод VD3 — красного цвета, включенный в коллекторную цепь транзисторного ключа VT1. Время свечения светодиода в случае появления даже кратковременного сигнала ошибки определяется постоянной времени цепочки C3R Регулировка индикатора заключается в установке движков потенциометров R5 и R9 в положение, при котором свечение светодиода VD3 наступает при наличии нелинейных искажений выходного сигнала. Схема блока питания приведена на рис.

Трансформатор необходимо использовать с мощностью не менее Вт и выходным напряжением 2 х 40 В. Конденсатор С1 должен быть рассчитан на напряжение не менее В, мостовые выпрямители — на ток 35 А, конденсаторы фильтра — на рабочее напряжение не менее 63 В, емкость конденсатора фильтров — Смотрите другие статьи раздела Усилители мощности транзисторные.

Читайте и пишите полезные комментарии к этой статье. Рекомендуем скачать в нашей Бесплатной технической библиотеке :. Павленко В. Пресман А. Типовая инструкция по охране труда.


Усилители НЧ D-класса

Ламповый усилитель Помогите со сборкой лампового усилителя на вт, если у кого нибудь есть идеи или схемы, Едва успел тут зарегиться и уже с вопросом. Решил я собрать ламповый усилок с выходной Хорошо паяю, собираю, дружу с деревом и Ламповый усилитель Я начинающий радиолюбитель.

Усилитель для авто собственными руками схема с невозможно высокой выходной мощностью (2 х ватт) не вспоминая.

Усилитель 300 Вт на lm4780

Обе схемы выполнены полностью на транзистрах и без использования операционных усилителей ОУ. Входное сопротивление 6,8 кОм, чувствительность 1,55 В. Настройка сводится к установке триммером R5 нуля на выходе. Второй УМЗЧ рис. Его схемотехника полностью симметрична:. Т22 и Т23 образуют схему защиты от перегрузок. Нет ничего невозможного.

На сайте радиочипи представлены принципиальные схемы сабвуферов, собранные своими руками

Русский: English:. Бесплатный архив статей статей в Архиве. Справочник бесплатно. Параметры радиодеталей бесплатно. Даташиты бесплатно.

Всем привет, сегодня я хочу рассказать о том, как за небольшие деньги можно самому собрать стереоусилитель для своих любимых АС. Сначала проектировка схемы и сборка печатной платы.

500 Ватт импульсный блок питания для аудиоусилителей

Войти на сайт Логин:. Сделать стартовой Добавить в закладки. Мы рады приветствовать Вас на нашем сайте! Мы уверены, что у нас Вы найдете много полезной информации для себя, читайте, скачивайте, все абсолютно бесплатно и без паролей. Периодически материал сайта пополняется, поэтому добавьте Komitart в закладки или подпишитесь на новостную рассылку RSS, так будет проще узнавать о публикуемых новинках.

Высококачественный автомобильный усилитель делаем сами

Мы неоднократно приводили схемы мощных усилителей мощности низкой частоты для самостоятельной сборки, и сегодня речь пойдет о конструкции довольно простого, но высококачественного и до боли мощного усилителя по схеме ланзара. Ланзар реализован на и транзисторах, схема полностью симметрична. Выходной каскад усилителя работает в классе АВ, минимальный коэффициент нелинейных искажений позволяет отнести усилитель к разряду хай-фай Hi-Fi. Такой усилитель отлично подходит и для мощных широкополосных акустических систем, но из-за сравнительно простой схематической развязки и большой выходной мощности, усилитель часто повторяют именно для питания довольно мощных сабвуферных головок. Пиковая выходная мощность этого усилителя составляет ватт на нагрузку 4 Ом, но усилитель прекрасно работает и под низкоомные нагрузки вплоть до 2-х Ом. В архиве есть полностью рабочая печатная плата для этого усилителя. Сборка начинается с травления печатной платы. Для травления я использую раствор перекиси водорода 3-х процентный раствор, который продают в аптеках, бутылки по мг , лимонной кислоты и поваренной соли.

Принципиальные схемы усилителей мощности на биполярных и Ватт;; большой мощности — 25 Ватт, 50 Ватт, Ватт, Ватт, Ватт и более.

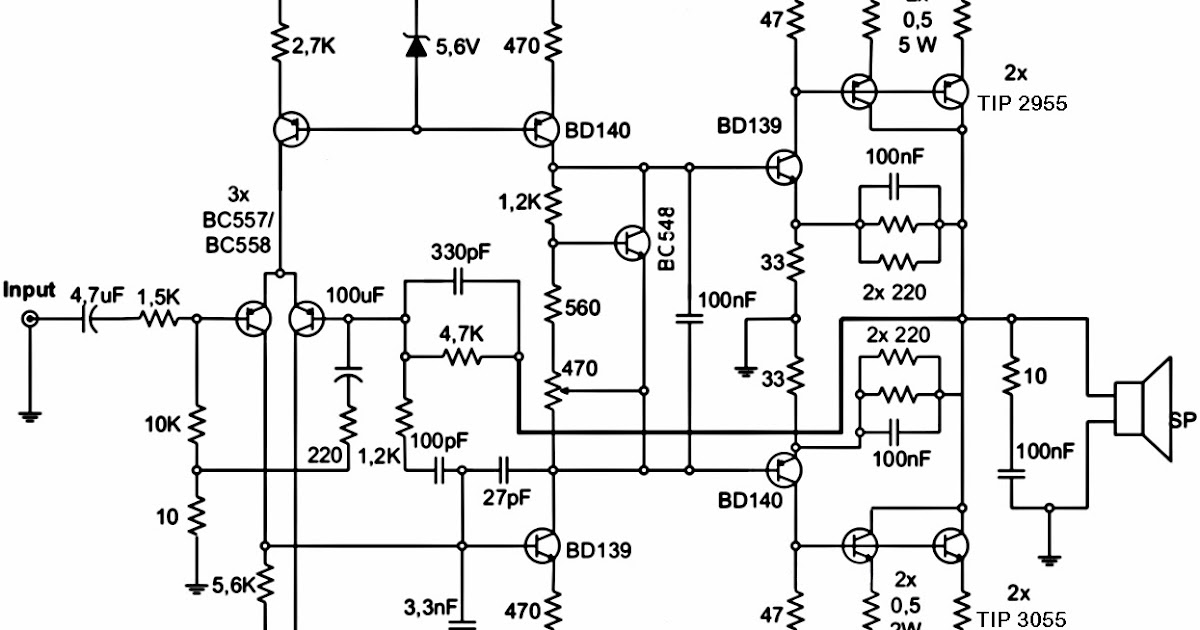

Усилитель мощности 1кВт

Представляем вашему вниманию схему усилителя мощности торговой марки ApeX, недавно попавшуюся под руки. Модель называется B Нетрудно догадаться, что в название маркировки производитель вложил основной характеризующий признак усилителя мощности.

Прежде, чем начну свою статью, хочу сказать, если у вас крепкие нервы, куча свободного времени, определенных навыков в электронике, любите слушать в машине очень громкую музыку, мощный бас и готовы потратить на такой проект немало денег, то эта статья именно для вас! Идея о создании усилителя повышенной мощности была давно, но из-за отсутствия времени и финансов, проект откладывался. И вот лето Было решено воплотить идею в реальность и для этого было потрачено ровно 3 месяца, поскольку были большие проблемы с деталями но, не смотря на это, усилительный комплекс был с успехом собран и испытан. Для начала хочу пояснить смысл выражения «усилительный комплекс».

Решил тут собрать погремушку. Не столько для соседей, сколько для получения эстетического удовольствия от проделанного.

Некачественный звук автомагнитолы парой надоедает и хочется чего-нибудь большего. Но как право, качественный автомобильный усилитель стоит достаточно дорого, исходя из этого и многим не по карману, а в данной статье мы разглядим вариант схемы достаточно замечательного автомобильного усилителя, главная черта которого — уровень качества звучания. Усилитель для авто собственными руками схема Отличный звук не единственное преимущество отечественной схемы, конструкция несложна, а сборка обойдется всего в пара долларов. За базу мы забрали микросхему LM Это одна из самых качественных микросхем усилителей НЧ для того чтобы рода, звук намного качественней подобных микросхем серии TDA. Мощность отдаваемая микросхемой мала — 20 Ватт, а большая мощность 25 ватт, но это чистая мощность, которая намного качественней и замечательнее 40 а также 50 ватт мощности, которая отдает штатная магнитола.

Колин Вонфор, занимающийся проектированием ламповых одно-тактных УНЧ с начала х, отмечая высокое качество звучания, все же пришел к выводу, что они не вполне соответствуют идеалу меломана. Наращивание мощности упирается в огромные даже по сравнению с трансформаторами аналогичной мощности, но двухтактных ламповых УНЧ габариты и массу выходного трансформатора, а также довольно короткий ресурс ламп, загнанных для получения сколь-. Пятнадцатилетние эксперименты позволили ему создать транзисторный биполярно-полевой УНЧ класса А рис. Без изменения схемы 5 вариантов выходного каскада позволяют создавать ряд УНЧ мощностью от 20 до Вт.


Усилители мощности Ланзар с источниками питания набор sound barrel 300 и 300м

    Данные наборы предназначены для сборки активных стационарных колонок, либо стационарного усилителя по принципу «двойное моно» и включает в себя широкополосный усилитель мощности ЗЧ мощностью до 300 Вт, сетевой импульсный блок питания с защитой от перегрузки и защиту акустической системы от постоянного напряжения.
    Наборы отличаются друг от друга тем, что в первом используеться не стабидизированный блок питания, а во втором (300М) выходное напряжения блока питания стабиизированно. Кроме этого в первом варианте на плате уже имеется предварительный усилитель с возможностью подключения эквалазейра и плавным нарастанием громкости, во втором этого узла нет — его установка повлекла бы необоснованное увеличение размеров печатной платы в ширину, причем половина бы места оставалось бы пустым. Однако во втором варианте имеется индикатор выходной мощности.
    Подобные отличия связаны не только с тем, что не хотелось увеличивать размер печатной платы, но и тем, что данный набор стоит на границе бытового и коммерческого использования и как показывает практика стабилизиованые источники питания гораздо популярней не стабилизированных. Таким образом отсутствие предварительного усилителя в варианте 300М дает некоторую экономю финансов, поскольку будут подключаться либо с DVD проигрывателям, либо к компьютерам. И в том и в другом устройстве амплитуда сигнала достаточна для получния маскимальной мощности и эти устройства уже имеют в своем составе необходимые регулировки — в большинстве DVD плееров уже есть хотя бы фиксированные регуляторы тембра, в компьютере довольно можно использовать программные эквалайзеры.
    Принципиальная схема устройства SOUND BARREL 300 приведена на рисунке 1, SOUND BARREL 300М— на рисунке 2. Рекомендуемый преварительный усилитель для набора 300М показан на принципиальной схеме красным и может быть изготовлен самостоятельно или заказан отдельно. Следует добавить, что нагрузочная способность данного предварительного усилителя достатоно высокая и он может использоваться в качестве предварительного усилителя и усилителя для наушников. При коф усиления равным 10 дБ на нагрузку 36 Ом усилитель имеет THD на уровне 0,008 % при входном напряжении 350 мВ и выходном 2,8 В. При уведичении нгрузки до 100 THD падает до велечины 0,006%.


Рисунок 1 Принципильная схема моноблока SOUND BARREL 300


Рисунок 2 Принципиальная схема SOUND BARREL 300М

    Усилителем мощности выбран усилитель ЛАНЗАР, как самый простой, хорошо звучащий и хорошо себя зарекомендовавший. От оригинальной схемы отличается использованием полевых транзисторов в качестве предпоследнего каскада, ток покоя этого каскада немного увеличен, вместо фильтрующих резисторов питания усилителя напряжения используются диоды. Все эти небольшие изменения положительно отразились на качестве звука.

    В обоих вариантах усилителя введенна дополнительная цепочка, позволяющая плавно переводить усилитель из типового режима работы в режим ИТУН, что позволяет добиться максимального согласования усилитель-АС и значительно улучшить качество звучания всего комплекса в целом.
    Защита акустики от постоянного напряжения выполнена по традиционной схеме и одновременно является таймеров подключения АС в момент включения.
    Индикатор уровня выполнен на микросхеме AN6884 и меет пятиступенчатую логарифмическую шкалу. Собственно изначально предусматривался клипиндикатор, но поскольку для него требовалось либо несколько транзисторов, либо микросхема, то решили использовать специализированную микросхему индикатора — свечение красного светодиода индикатора означает, что усилитель входит в клиппинг (выходной сигнал усилителя достиг маскимальной амплитуды и органичивается уже напряжением питания усилителя).
    Предварительный усилитель для варианта SOUND BARREL 300 имеет балансный вход, однако ни что не мешает использовать его как линейный используя прямой или инвертирующий вход разъема и общий провод. Кроме регулятора коф усилиния (R15) имеется аттенюатор — делитель входного напряжения, позволяющей оперативно регулировать чувствительность системы при смене источника звукового сигнала. Плавное увеличение громкости в момент включения выполнено на транзисторе VT1 и оптронах U1 и U2, которые шунтируют звуковой сигнал в момент включения — пока не зарядиться конденсатор С1 (10…100 мкФ) светяться светодиоды оптрона). Данная «примочка» необходима прежде всего для исключения эффекта неожиданости привключении, когда вдруг начинает громко играть музыка присутствующие просто пугаются. Кроме этого схемотехника этого узла такова, что при резких, хаотичных скачках сетевого напряжения, например проведении сварочных работ, выходная мощность будет ограничена, поскольку такое питание не очень благоприятно отражается на работе усилителя мощности.
    Вариант SOUND BARREL 300М не имеет предварительного усилителя, поэтому рекомендуется использовать усилитель, показанный на рисунке 2 красным
    Оба варианта усилителя имеют в предпоследнем каскаде полевые транзисторы. Это конечно несколько снижает КПД усилителя и требует немного большей площади теплоотвада для силовых транзисторов, но заметно снижает THD, поскольку в усилителе сильно разгружается усилитель напряжения, по площадям радиаторов будет сказанно немного ниже.
    Расположние деталей на плате приведена на рисунке 3, плату в формате LAY можно скачать здесь для варианта SOUND BARREL 300 и скачать здесь для варианта SOUND BARREL 300М.
    Силовой трансофрматор выполнен на серденчнике от телевизора размером с размером кинескопа 72 см и имеет большую мощность, чем необходио усилителю мощности, что полностью исключает провалы напряжения питания усилителя даже при воспроизведении самых жестких музыкальных композиций. При самостоятельном изготовлении данного модуля можно использовать и ферритовые кольца. Моточные данные можно посмотреть тут. Частоту преобразования необходимо выбрать 60…80 кГц.
    Трансформатор тока выполнен на кольце К16 или К20 любой толщины. Первичня обмотка содержит 1 виток, вторичная 2 обмотки по 4 витка. Индуктивности вильтров вторичного питания любые фильтры сетвого питания от телевизоров с включенными параллельно обмотками, L2 — ферритовое кольцо диаметором 20-24 мм, на котором намотн провод 0,5…0,8 мм до заполнения на полону окна. Предохранитель на 5А и предназначен для отключения устройства от сети в случае пробоя силовых транзисторов преобразователя. На рисунке 2 имеется дополнительный дроссель групповой стабилизации L4. Он вылнен на кольце K20 и содержит минимум по 20 витков сложенного в четверо провода диаметром 0,4…0,5 мм. После намотки провода вызванияваются и по два соеденяются согласно принципиальной схеме.
    Вместо транзисторов STP9NK60 можно использовать IRF740 или IRF840, просто данные транзисторы не требуют изоляционных прокладок, а у IRF фланцы металлические.
    При необходимости принудительного охлаждения можно использовать либо вентилятры на напряжение 220 вольт, либо компьютерные 12-ти вольтовые вентиляторы. В последнем случае питание для вентилятров можно взять подпаявшись к выводам конденсатора С47 и ограничить напряжения для вентиляторов двухваттным резистором (сопротивление придется подобрать индивидуально, поскольку вентиляторы имеют разную производительность и потребляемый ток). Для варианта SOUND BARREL 300М на плате предусмотренно управление вентилятором, в зависимости от выходной мощности усилителя регулирующее обороты вентилятора.


Рисунок 3- расположение деталей на печатной плате моноблока
ПЕЧАТНАЯ ПЛАТА В ФОРМАТЕ LAY


Рисунок 4 — расположение деталей на печатной плате моноблока
ПЕЧАТНАЯ ПЛАТА В ФОРМАТЕ LAY

    Площадь охлаждения порекомендовать не можем, поскольку сами пользуемся только принудителным охлаждением, например для этого блока было вполне достаточно алюминиевого листа размером 250 х 190 mm, толщиной 6 mm, напротив оконечных транзисторов было установлено два компьютерных радиатора от P-IV с 80-ти мм вентилятором в точке касания радиаторов друг с другом. Питания вентилятора составляло 13 В, номинальный потребляемый ток 0,12 А. Внешний вид используемого копьютерного радиатора показан на рисунке 5. Однако более правильный вывод необходимого теплоотвода поможет сделать эта страница.


Рисунок 5 — используемые радиаторы и вентилятор для усилителя мощности 300 Вт

    Поскольку выходная мощность уже достаточно высокая, то это устройство будет использоваться для озвучивания уже не бытовых помещений, а небольших спортзалов, кафе, актовых залов. Ни для кого не секрет, что при хорошем звуке в пустом помещении и той же системе, но уже при наличии людей звуковая картина меняется координально — поглощаемая одеждой людей НЧ составляющая звукового сигнала вызывает ощущение не хватки бассов. Поэтому мы рекомендуем использовать для создания активной акустической системы следующее описание. Габариты системы довольно большие, тем не менее нехватки низов уже не будет, поскольку система использует рупорный фазоинвертор и в помещении именно НЧ становиться реально многовато, что собственно потребовало введения в колонку переключателя режимов работы «УЛИЦА-КОМНАТА», которым при «комнатной» эксплуатации происходит ограничение подаваемой на НЧ динамическую головку мощносности.
