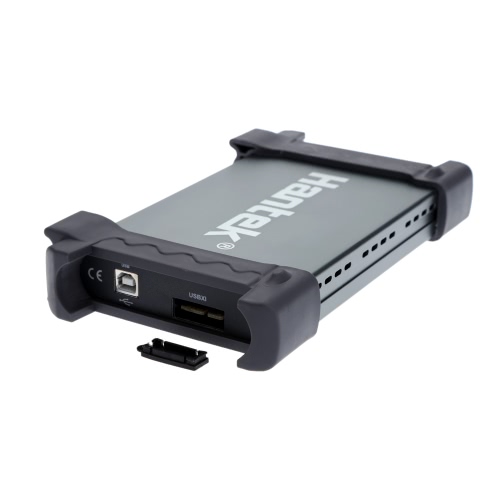

HANTEK 6022BE USB осциллограф цифровой приставка

Доставка из г. Полтава

3 237.70 грн

Купить

Интернет-магазин «Налетай»

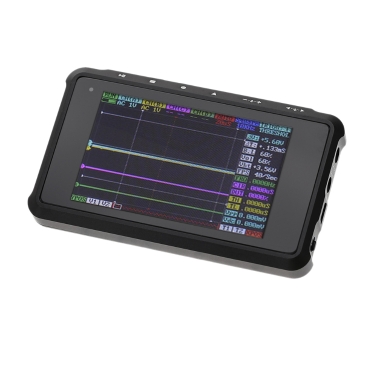

Осциллограф USB портативный двухканальный логический анализатор регистратор ISDS205C

На складе в г. Кривой Рог

Доставка по Украине

3 539 грн

Купить

Liberty Tech

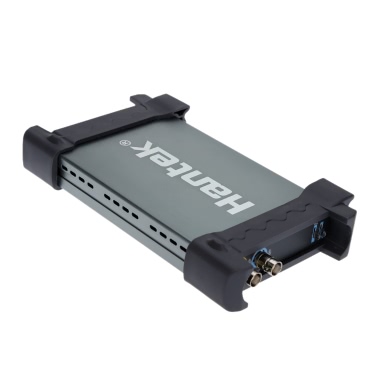

HANTEK 6022BL USB осциллограф цифровой приставка

Доставка из г. Полтава

3 679.30 грн

Купить

Интернет-магазин «Налетай»

Двухканальный осциллограф INSTRUSTAR ISDS205X

На складе в г. Шостка

Доставка по Украине

4 940 грн

Купить

Интернет-магазин «RadioBox»

Цифровой USB осциллограф приставка HANTEK 6022BE

На складе в г. Полтава

Доставка по Украине

3 237.70 грн

Купить

Интернет магазин «E-To4Ka»

USB-осциллограф OWON RDS1021

На складе в г. Львов

Доставка по Украине

5 781.78 грн

Купить

ООО «Простир Груп»

Осциллограф USB Hantek 6022BE (20МГц, 2 канала, приставка)

На складе в г. Тернополь

Доставка по Украине

2 865 грн

Купить

Коллайдер

Осциллограф USB ISDS205A (20МГц, 2 канала, приставка)

На складе в г. Тернополь

Доставка по Украине

2 850 грн

Купить

Коллайдер

Осциллограф цифровой двухканальный FNIRSI-1014D 100 МГц с DDS генератором до 10 МГц

На складе в г. Кривой Рог

Доставка по Украине

8 312 грн

Купить

Liberty Tech

Осциллограф Цифровой планшетный двухканальный 100 МГц FNIRSI-1013D New ADS1013D

На складе в г. Кривой Рог

Доставка по Украине

6 271 грн

Купить

Liberty Tech

Цифровой USB осциллограф приставка HANTEK 6022BE

Доставка по Украине

по 3 679. 3 грн

от 2 продавцов

3 679.30 грн

Купить

РезиStore

Осциллограф USB DSO-2090 USB [40 МГц, 2 канала, приставка]

Доставка по Украине

10 606.23 грн

Купить

Осциллограф USB HANTEK6022BE [20МГц, 2 канала, приставка]

Доставка по Украине

4 294 грн

Купить

Цифровой USB-осциллограф Hantek DSO-6254BC (4ch, 250MHz, 1GSa/s)

Доставка по Украине

12 600 грн

Купить

ТОВ «Всеплюс»

На базе ПК с USB-накопителем 6022BE Осциллограф Стальной

На складе в г. Киев

Доставка по Украине

5 283 грн

Купить

ZAKYPKA — Интернет магазин

Смотрите также

Цифровой мини-осциллограф (PC USB, 25 МГц, 1 канал) OWON RDS1021I

Доставка по Украине

по 5 550 грн

от 4 продавцов

5 550 грн

Купить

SIMVOLT, маркет вимірювальних приладів

Цифровой осциллограф (PC USB, 2×100МГц, 8 бит) OWON VDS6102

Доставка по Украине

по 12 950 грн

от 4 продавцов

12 950 грн

Купить

SIMVOLT, маркет вимірювальних приладів

Осциллограф на базе ПК с USB-накопителем Hantek 6022BE 6022BE Стальной

На складе в г. Киев

Доставка по Украине

4 755 грн

Купить

Оптовичек — Одесса

Осциллограф PEN USB PSO2020 [20МГц, 100MS/с, 50В]

Доставка по Украине

4 943.29 грн

Купить

Интернет магазин «MICRO-TEXHИK»

Осциллограф USB DSO-2090 USB [40 МГц, 2 канала, приставка]

Доставка по Украине

10 264.14 грн

Купить

Интернет магазин «MICRO-TEXHИK»

Портативный осциллограф-мультиметр двухканальный OWON HDS242S

Заканчивается

Доставка по Украине

8 800 грн

Купить

МегаБайт

Компактный USB-осциллограф 2-x канальный OWON VDS3102

Доставка из г. Киев

12 015 грн

Купить

Интернет магазин «Tcommark»

Компактный USB-осциллограф 2-x канальный OWON VDS6102A (2х100 МГц, 14Бит)

Доставка из г. Киев

15 840 грн

Купить

Интернет магазин «Tcommark»

Компактный USB-осциллограф 2-x канальный OWON VDS6102 (2х100 МГц, 8Бит)

Доставка из г. Киев

12 105 грн

Купить

Интернет магазин «Tcommark»

Чип AXP202 QFN48 контроллер питания

Доставка по Украине

98 грн

81 грн

Купить

Promsnab

Чип AXP209 QFN контроллер питания

Заканчивается

Доставка по Украине

44 грн

36 грн

Купить

Promsnab

Осциллограф — приставка OWON VDS3104 (100 МГц, 4 канала, 1,0 ГВ/с)

Доставка из г. Киев

22 275 — 29 095 грн

от 2 продавцов

23 650 грн

Купить

ООО «МПР-КИП»

Осциллограф — приставка OWON VDS1022 (25 МГц, 2 канала, 100 МВ/с)

Доставка из г. Киев

4 050 — 5 520 грн

от 3 продавцов

4 300 грн

Купить

ООО «МПР-КИП»

Осциллограф — приставка OWON VDS3102 (100 МГц, 2 канала, 1 ГВ/с) При покупке с НДС +20%

Под заказ

Доставка по Украине

11 180 грн

Купить

ООО «МПР-КИП»

USB осциллограф ZET 302, принцип работы, структурная схема

• Полоса пропускания до 20 МГц
• Количество входных каналов: 2
• Эффективная частота до 500 Мвыб/с

цена по запросу

Характеристики

USB осциллографов ZET 302

Аналоговый вход
Количество входных каналов	2
Частота преобразования	до 50 МГц
Частота выборки	до 500 Мвыб/с
Полоса пропускания	0. .20 МГц
Количество разрядов АЦП	8
Динамический диапазон	84 дБ
Максимальное входное напряжение	±50 В
Входное сопротивление	1 МОм
Защита входов при включенном питании	±200 В
Межканальное проникновение*	-50 дБ
Входная ёмкость	20 пФ
Связь на входе	постоянный ток, переменный ток
Поддерживаемые коэффициенты ослабления пробника	1X, 10X
Регистрация данных
Режимы регистрации данных	выборка, пиковая детекция, усреднение
Число усреднений в режиме усреднения	4, 8, 16, 32, 64
Интерполяция сигналов	линейная, sin(x)/x
Диапазон вольт/дел	2 мВ/дел — 5 В/дел 10 нс/дел — 50 сек/дел
Длина выборки в канале	6 000 выборок на канал
Длина выборки для БПФ	6 000 выборок на канал
Синхронизация
Виды синхронизации	по нарастающему фронту, по убывающему фронту
Источник синхронизации	канал 1, канал 2
Режимы синхронизации**	автоматический, обычный
Задержка синхронизации	до половины отображаемого интервала
Эксплуатационные характеристики
Габаритные размеры	115х180х35 мм
Вес	0,4 кг
Потребляемая мощность	5 Вт
Питание	+5 В

* Измеряется при одинаковых значениях вольт/дел и связи на входах.
** В обычном режиме сбор данных происходит только при выполнении условий синхронизации.

Преимущества

USB осциллографов ZET 302

Доступный

экономия затрат для новых открытий

Компактный

занимает минимум места на рабочем столе

Удобный

Понятный пользовательский интерфейс рабочей панели

НАЗНАЧЕНИЕ

USB осциллографов ZET 302

Цифровой USB осциллограф ZET 302 предназначен для наблюдения высокочастотных сигналов в диапазоне до 20 МГц. Применение 50 мегагерцового аналого-цифрового преобразователя и режима эквивалентной выборки позволяет увеличить эффективную частоту до 500 Мвыб/с.

Работа осуществляется через специализированную программную среду ZETSCOPE, эмулирующую работу с настольным осциллографом. Математическая обработка сигналов позволяет наблюдать спектр сигнала, оценивать параметры сигнала: среднее значение, среднеквадратическое значение, пиковое значение, полный размах, частоту сигнала, время периода. Дополнительные курсоры по вертикали и горизонтали облегчают задачу измерения индивидуальных параметров сигнала: время нарастания, время спада.

Основные функции

USB осциллографов ZET 302

Измерение

более 20 параметров электрического сигнала

Курсорные измерения

определение значения координат курсоров

Запись

результатов работы
в файл

Автоматизация

выполнение математических операций с сигналами

Визуализация

просмотр формы и спектров сигналов

Синхронизация

синхронный
сбор данных

Структурная схема

USB осциллографов ZET 302

Два независимых входа подключены к управляемым усилителям. Через усилители сигнал идёт на двухканальный АЦП.

Цифровой сигнальный процессор считывает оцифрованные данные с АЦП и сохраняет их во внутренней памяти для дальнейшей передачи контроллеру USB.

Назначение выводов разъёмов

USB осциллографов ZET 302

Общий вид цифрового осциллографа ZET 302 со стороны передней панели представлен ниже:

Общий вид цифрового осциллографа ZET 302 со стороны задней панели представлен ниже:

Назначение выводов цифрового входа/выхода (DB-9) представлено ниже:

Логические уровни: «0» = 0 В, «1» = +3.3 В

Принцип работы

USB осциллографов ZET 302

Управление всем набором функций цифрового USB осциллографа ZET 302 осуществляется в программе ZETSCOPE, имеющей интуитивно понятный интерфейс.

Виртуальная панель управления обеспечивает оперативный доступ к наиболее важным и востребованным функциям.

Базовая комплектация

USB осциллографов ZET 302

В комплект поставки USB осциллографа ZET 302 входят:

• портативный осциллограф ZET 302
• кабель HighSpeed USB 2. 0
• адаптер 220 В для питания осциллографа
• щупы для подключения к осциллографу
• ПО ZETSCOPE
• комплект документации

ZETLAB

+7 495 739-39-19

+7 499 116-70-69
[email protected]
 Россия, 124460, г. Москва, г. Зеленоград, территория ОЭЗ Технополис Москва, ул. Конструктора Лукина, д. 14, стр. 12

Вход/Регистрация

Предприятие

О компании
Сервисное обслуживание
Скидки и акции
Сертификаты
Документация
Дилерам
Контакты
Форум
FAQ

Продукция

Анализаторы спектра
Тензометрические станции
Сейсмостанции
Цифровые датчики и контроллеры
Аналоговые датчики
Программное обеспечение ZETLAB
Аксессуары и опции

Цены действительны для резидентов Российской Федерации.
1992 — 2022 © (ООО «ЭТМС»)

особенности работы, как выбрать модель

Автор Aluarius На чтение 5 мин. Просмотров 2.2k. Опубликовано 10.05.2020

Содержание

• 1 USB осциллограф – что это такое
  • 1.1 Преимущества и недостатки такого варианта
• 2 Как выбрать подходящую модель на базе ПК, критерии
  • 2.1 Где будет использоваться, параметры измеряемых сигналов
  • 2.2 Важные характеристики осциллографов
    • 2.2.1 Полоса пропускания
    • 2.2.2 Количество каналов
    • 2.2.3 Частота дискретизации
    • 2.2.4 Глубина памяти
    • 2.2.5 Быстрота обновления осциллограмм
• 3 Рейтинг лучших фирм, производителей и моделей

USB осциллограф – что это такое

Юсб осциллограф – это полноценный цифровой прибор, выполненный в виде микропроцессорной измерительной приставки, подключаемой к компьютеру через USB-порт и использующей его вычислительную мощь для наблюдения и дальнейшей обработки импульсов.

USB осциллограф Rigol

Преимущества и недостатки такого варианта

• небольшой и сравнительно легкий;
• широкая полоса пропускания;
• измерение одиночного сигнала;
• удобный интерфейс;
• цветной дисплей;
• сохранение, редактирование и распечатывание данных в текстовом формате;
• цифровая обработка (сложение, вычитание, интегрирование и др. ).

Но есть и недостатки:

• большая погрешность данных;
• меньше объем памяти по сравнению со стационарным.

Справка! Усб осциллограф, выполненный в виде переносного устройства, может быть совмещен с мультиметром.

Hantek 2D72 250 MSa/S



Как выбрать подходящую модель на базе ПК, критерии

Разные виды осциллографов на базе ПК используют при диагностике неполадок автомобилей, двигателей машин и механизмов, бытовой техники, а также в радиоэлектронике.

Основными критериями выбора являются:

• обработка сигнала, который поступает на входные каналы;
• отображение результатов исследований на экране;
• сохранение в записи процессов для упрощенного масштабирования и растяжки;
• отметка событий, которые происходят во времени;
• расчет средних значений и прочие математические действия, измерение амплитуды, периодов, время нарастания/спада импульса, и др.

Где будет использоваться, параметры измеряемых сигналов

USB модели исследуют амплитудные и временные параметры электрического сигнала, подаваемого на вход, и выводимого на экран. Они компактны в размерах и не требуют дополнительных источников питания. Экран монитора используется как дисплей, и позволяет увидеть высококачественные осциллограммы с высоким разрешением без искажений. Некоторые виды способны генерировать до 60 различных форм сигналов (синусоидальные, прямоугольные, треугольные, импульсные и т.д.). С помощью высокоскоростного аналого-цифрового преобразователя (АЦП) входной сигнал преобразуется в цифровой и обрабатывается компьютером. Полученную информацию можно сохранить на жесткий диск. Простота и понятность программного обеспечения, позволит с легкостью и безопасностью управлять приборами с клавиатуры или посредством мыши.

INSTRUSTAR ISDS 205A, 20 МГц, 2 канала

Важные характеристики осциллографов

Полоса пропускания

Отображает диапазон видимых на мониторе сигналов. Измеряется скоростью нарастания фронтов исследуемого параметра. Является самым низким значением частоты, поэтому для четкого изображения применяйте правило 3-х кратного увеличения.

Важно! Благодаря увеличенной полосе пропускания, снижается коэффициент погрешности наблюдения колебаний, фиксируются отдельно происходящие события.

Количество каналов

Число необходимых каналов варьируется в пределах от двух и до двадцати.

Двух и четырехканальные модели измеряют и сравнивают временные характеристики сигналов аналоговых устройств.

Восьми, шестнадцати или двадцатиканальные отлаживают цифровую систему, использующую параллельную передачу данных.

Осциллографы смешанных сигналов предлагают дополнительные каналы и расширяют возможности, благодаря поддержке функций логического и протокольного анализа. Они упрощают измерения и обеспечивают одновременное отображение на экране аналоговых колебаний, цифровых импульсов и данных протокольного анализа.

Внимание! Аналоговые и цифровые каналы осуществляют сбор данных синхронно, что позволяет согласовывать их во времени и анализировать в одном приборе.

Частота дискретизации

Это количество повторений взятия отсчетов непрерывного по времени сигнала, которые может захватить и отобразить прибор. Рекомендуемая величина должна не менее чем в 5 раз превышать наивысшую частотную составляющую измеряемого импульса. Для простых устройств величина составляет 1 2 Гвыб./с. Для устройств средней ценовой категории она составляет 5 10 Гвыб./с.

Jinhan JDS2022A

Важно! Чем выше показатель, тем больше шансов увеличить разрешение и увидеть одновременно происходящий процесс на экране.

Глубина памяти

Большой объем (глубина) памяти обеспечивает захват длительных сигналов с высоким разрешением вплоть до детального уровня благодаря высокостабильной частоте дискретизации (ЧД). Пользователи получают возможность просмотра более длительных периодов времени и быстрого определения аномалий сигнала или других важных событий.

Глубина памяти определяется максимально возможной длиной записи для одной выборки данных. Чем глубже память, тем более высокая ЧД может поддерживаться при захвате продолжительных периодов времени.

Чтобы вычислить необходимый показатель глубины, надо умножить время, отображенное на экране на желаемую ЧД.

Быстрота обновления осциллограмм

Это величина показывает с какой скоростью захватывается сигнал и происходит обновление изображения на экране. Более высокая скорость обновления позволяет прибору захватить и отобразить редкую аномалию или выброс.

Триггер

Это результат запуска устройства, при котором оно выдает устойчивое оповещение и отображение осциллограммы. При триггерном запуске происходит декодирование сигнала и одновременное отображение единичных событий. Применяется для синхронизации снимков.

Интерфейс

С помощью интерфейсов происходит передача данных из усб осциллографа в компьютер. Чем их количество разнообразнее, тем больше шансов экспортировать информацию в ПК.

Прикладное программное обеспечение

Автоматические измерения, встроенные функции анализа и наличие прикладных программ, экономят время и облегчают работу. Выбирая модель, скрупулёзно изучите технические особенности и программное обеспечение (ПО), чтобы не оказаться в неловкой ситуации.

Внимание! С помощью ПО, вы получите развернутую информацию о возможностях прибора.

Пробники

Пробник – элемент с помощью которого происходит подключение испытуемого устройства ко входу усб осциллографа с целью приема сигнала от него и просмотра формы на экране. На выбор пробника влияют тип решаемой задачи и исследуемые сигналы. Кроме того, при каждом подключении пробник является частью тестируемой схемы.



Рейтинг лучших фирм, производителей и моделей

Выбрать новый аппарат является сложной задачей, потому что на рынке представлен широкий выбор производителей и их моделей. Есть китайские, есть русские варианты. Судя по параметрам все хорошие. Все что вам нужно, это изучив характеристики остановиться на определенном производителе и модели. Представляем рейтинг лучших фирм-производителей, в порядке убывания, с выделением популярных видов.

1. Rigol DS1054Z
2. Jinhan JDS2022A
3. INTRUSTAR MDSO ISDS205A
4. Hantek 6022BE
5. DSO 062, 068, 138, 201

Обращайте внимание на тех производителей, которые регулярно обновляют софт и добавляют новые возможности, без замены платформы. Не покупайтесь на дешевый товар по хорошей цене, не торопитесь, проанализируйте, взвесьте все «за» и «против» и только после совершайте свою самую лучшую покупку! Вам же пользоваться!

Usb осциллограф из компьютера своими руками

Довольно часто в последнее время вместо того, чтобы сделать, к примеру, осциллограф из компьютера, многие предпочитают просто купить цифровой USB-осциллоскоп. Однако, пройдясь по рынку, можно понять, что на самом деле стоимость бюджетных осциллографов начинается приблизительно от долларов. А более серьезное оборудование и вовсе имеет цену в несколько раз больше. Именно для тех людей, которых не устраивает такая стоимость, актуальнее сделать осциллограф из компьютера, тем более что он позволяет решить большое количество задач. Одним из наиболее оптимальных вариантов является программа Osci, которая имеет интерфейс, схожий со стандартным осциллографом: на экране есть стандартная сетка, при помощи которой вы можете самостоятельно измерить длительность, или же амплитуду.




Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.


По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Как сделать цифровой осциллограф из компьютера своими руками?
• Компьютер в роли осциллографа
• осциллограф из компьютера
• Переделка компьютера в осциллограф
• USB ОСЦИЛЛОГРАФ
• Простой USB-осциллограф
• Простейший осциллограф из компьютера
• Цифровой USB осциллограф из компьютера. Схема и описание
• Цифровой RS232 осциллограф для ПК
• ОСЦИЛЛОГРАФ-ПРИСТАВКА К ПК

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: очень простой осциллограф + челлендж

Как сделать цифровой осциллограф из компьютера своими руками?




Довольно часто в последнее время вместо того, чтобы сделать, к примеру, осциллограф из компьютера, многие предпочитают просто купить цифровой USB-осциллоскоп. Однако, пройдясь по рынку, можно понять, что на самом деле стоимость бюджетных осциллографов начинается приблизительно от долларов. А более серьезное оборудование и вовсе имеет цену в несколько раз больше.

Именно для тех людей, которых не устраивает такая стоимость, актуальнее сделать осциллограф из компьютера, тем более что он позволяет решить большое количество задач. Одним из наиболее оптимальных вариантов является программа Osci, которая имеет интерфейс, схожий со стандартным осциллографом: на экране есть стандартная сетка, при помощи которой вы можете самостоятельно измерить длительность, или же амплитуду.

Из недостатков данной утилиты можно отметить то, что она работает несколько нестабильно. В процессе своей работы программа может иногда зависать, а для того, чтобы потом ее сбросить, нужно будет использовать специализированный Task Manager.

Однако все это компенсируется тем, что утилита имеет привычный интерфейс, является достаточно удобной в использовании, а также отличается достаточно большим количеством функций, которые позволяют сделать полноценный осциллограф из компьютера. Сразу стоит отметить, что в комплекте этих программ есть специализированный генератор низкой частоты, однако его использование крайне не рекомендуется, так как он пытается полностью самостоятельно регулировать работу драйвера аудиокарты, что может спровоцировать необратимое отключение звука.

Если вы будете пробовать его применять, позаботьтесь о том, чтобы у вас была собственная точка восстановления или возможность сделать бэкап операционной системы. Это позволяет частично компенсировать те минусы, которые были указаны выше. Сделав такой осциллограф из компьютера своими руками, вы можете столкнуться со следующим: на малых уровнях сигнала как частотомер, так и вольтметр могут сильно искажать результаты, однако для начинающих радиолюбителей, которые не привыкли воспринимать эпюры в вольтах или же миллисекундах на деление, данная утилита будет вполне приемлемой.

Другой же ее полезной функцией является то, что можно осуществлять полностью независимую калибровку двух уже имеющихся шкал встроенного вольтметра. Так как входные цепи аудиокарты имеют специализированный разделительный конденсатор, компьютер в качестве осциллографа может использоваться исключительно с закрытым входом.

То есть на экране будет наблюдаться только переменная составляющая сигнала, однако, имея некоторую сноровку, при помощи этих утилит можно будет также провести измерение уровня постоянной составляющей. Это является довольно актуальным в том случае, если, например, время отсчета мультиметра не дает возможности зафиксировать определенное амплитудное значение напряжения на конденсаторе, который заряжается через крупный резистор. Нижний предел напряжения ограничивается уровнем шума и фона и составляет приблизительно 1 мВ.

Верхний предел имеет ограничения только по параметрам делителя и может достигать даже нескольких сотен вольт. Частотный диапазон непосредственно ограничивается возможностями самой аудиокарты и для бюджетных устройств составляет примерно от 0. Конечно, в данном случае рассматривается относительно примитивное устройство.

Но если у вас нет возможности, к примеру, использовать USB-осциллограф приставка к компьютеру , то в таком случае его применение вполне оптимально. Такой прибор может помочь вам в ремонте различной аудиоаппаратуры, а также может быть использован исключительно в учебных целях, особенно если дополнить его виртуальным генератором НЧ.

Помимо этого, программа-осциллограф для компьютера позволит вам сохранить эпюру для иллюстрации определенного материала или же с целью размещения в Интернете. Если вам нужна приставка к компьютеру осциллограф , то сделать его будет уже несколько сложнее. На данный момент в интернете можно найти достаточно большое количество различных схем таких устройств, и для постройки, к примеру, двухканального осциллографа вам нужно будет их продублировать.

Использование второго канала часто является актуальным в том случае, если нужно сравнивать два сигнала или же приставка к компьютеру осциллограф будет использоваться также с подключением внешней синхронизации. В преимущественном большинстве случаев схемы являются предельно простыми, однако таким образом вы сможете обеспечить самостоятельно довольно широкий диапазон доступных для измерения напряжений, используя при этом минимальное количество радиодеталей.

При этом аттенюатор, который строится по классической схеме, потребовал бы от вас использования специализированных высокомегаомных резисторов, а его входное сопротивление постоянно изменялось бы в случае переключения диапазона.

По этой причине вы бы испытывали определенные ограничения в использовании стандартных осциллографических кабелей, которые рассчитываются на входной импеданс не более 1 мОм. Для того чтобы линейный вход аудиокарты был защищен от возможности случайного попадания высокого напряжения, параллельно можно установить специализированные стабилитроны.

При помощи резисторов вы сможете ограничить ток стабилитронов. К примеру, если вы собираетесь использовать ваш компьютер-осциллограф генератор для измерения напряжения около Вольт, то в таком случае в качестве резистора можно будет задействовать два одноваттных или же один двухваттный резистор.

Они между собой различаются не только по своей мощности, но еще и по тому, какое напряжение в них является предельно допустимым. Также стоит отметить тот факт, что в этом случае вам потребуется и конденсатор, максимально допустимое значение для которого составляет Вольт. Нередко нужно изначально посмотреть переменную составляющую сравнительно небольшой амплитуды, которая при этом может отличаться довольно большой постоянной составляющей.

В таком случае на экране осциллографа с закрытым входом может быть такая ситуация, когда вы не увидите ничего, кроме переменной составляющей напряжения.

По той причине, что достаточно часто современные радиолюбители испытывают определенные трудности с тем, чтобы найти прецизионные резисторы, нередко случается так, что приходится использовать стандартные устройства широкого применения, которые нужно будет подогнать с максимальной точностью, так как сделать осциллограф из компьютера в противном случае не выйдет.

Высокоточные резисторы в преимущественном большинстве случаев стоят в несколько раз дороже по сравнению с обычными. При этом на сегодняшний день их чаще всего продают сразу по штук, в связи с чем их приобретение не всегда можно назвать целесообразным. В данном случае каждое плечо делителя составляется из двух резисторов, один из которых является постоянным, в то время как второй — подстроечный. Недостатком такого варианта является его громоздкость, однако точность ограничивается только тем, какие доступные параметры имеет измерительное устройство.

Второй вариант сделать компьютер в роли осциллографа — это подобрать пары резисторов. Точность в данном случае обеспечивается за счет того, что используются пары резисторов из двух комплектов с достаточно большим разбросом. Здесь важно изначально сделать тщательное измерение всех устройств, а затем выбрать пары, сумма сопротивлений которых является наиболее соответствующей выполняемой вами схеме. Перед тем как сделать осциллограф из компьютера своими руками, необходимо изучить возможные недостатки такого устройства.

В первую очередь можно отметить трудоемкость, а также необходимость применения большого количества резисторов. Ведь чем более длинным будет список используемых вами устройств, тем более высокой будет конечная точность проводимых измерений.

Стоит отметить, что подгонка резисторов посредством удаления части пленки на сегодняшний день иногда используется даже в современной промышленности, то есть таким способом часто делается осциллограф из компьютера USB или какой-нибудь другой.

Однако при этом сразу стоит отметить, что если вы собираетесь подгонять высокоомные резисторы, то в таком случае резистивная пленка ни в коем случае не должна быть прорезана насквозь. Все дело в том, что в таких устройствах она наносится на цилиндрическую поверхность в форме спирали, поэтому производить подпил нужно предельно осторожно, чтобы исключить возможность разрыва цепи. На данный момент такой способ можно назвать наиболее простым и быстрым, но при этом он позволяет получить неплохие результаты, что и делает его оптимальным для проведения работ в домашних условиях.

Есть несколько правил, которые нужно соблюдать в любом случае, если вы собираетесь проводить подобные работы:. Другими словами, в розетку может втыкаться исключительно провод, соединяющийся с резистором, который располагается в схеме адаптера и имеет номинал 1 мегом.

Если же вы пытаетесь включить в сеть кабель, который соединяется с корпусом, то практически во всех случаях это приводит к самым неприятным последствиям. После того как вы увидите напряжение сети на вашем экране, в окошко калибровки нужно буде ввести значение При этом стоит отметить, что вольтметр после этого должен показать вам результат в виде мВ или же приближенное к нему. Помимо всего прочего, не стоит забывать, что форма напряжения в современных электросетях отличается от синусоидальной, так как на сегодняшний день электроприборы выпускаются с импульсными блоками питания.

Именно по этой причине вам нужно будет ориентироваться не просто на видимую кривую, но и на ее синусоидальное продолжение. Автор Евгений Андреевич August 15, Обсудить 0. Что нужно использовать?

Похожие статьи USB-осциллограф своими руками: схема Как выбрать мультиметр? Виды мультиметров и их характеристики Кварцевый резонатор как проверить? Проверка кварцевых резонаторов Как сделать стробоскоп своими руками. Стробоскоп на светодиодах Где находится датчик коленвала? Как проверить датчик коленвала датчик синхронизации Диодный мост: принцип работы, сфера применения Программатор своими руками.

Программатор для PIC своими руками.




Компьютер в роли осциллографа

Осциллограф — инструмент, который имеется почти у каждого радиолюбителя. Но для начинающих он стоит слишком дорого. Компьютер отлично подойдёт для такой переделки, причём его функциональность и внешний вид никак не пострадают. Принципиальная схема осциллографа сложна для понимания начинающего радиолюбителя, поэтому рассматривать её нужно не целиком, а предварительно разбив на отдельные блоки:. Сигнал с исследуемого устройства поступает через вход Y на входной делитель, задающий чувствительность измерительного контура. После прохождения предварительного усилителя и линии задержки он попадает на конечный усилитель, который управляет вертикальным отклонением индикаторного луча.

Похожие запросы для осциллограф из компьютера. осциллограф из компьютера своими руками · осциллограф из компьютера usb · осциллограф из.

осциллограф из компьютера

Вот некоторые характеристики осциллографа на STM Как видим, осциллограф имеет нестандартное входное сопротивление, поэтому стандартные осциллографические щупы к нему не подойдут и для измерения напряжений свыше 6,6 В придется делать делитель с согласованием именно на 20 кОм. Еще небольшое пояснение по поводу частоты дискретизации. Многие ошибочно полагают что это и есть полоса пропускания. В действительности это вовсе не так. Будем говорить что на период приходится точка. Этого количества точек более чем достаточно чтобы четко отрисовать сигнал. Но если мы подадим на вход сигнал кГц, период которого составляет 5 микросекунд, то уже на этот период мы получим 2,3 точку. Из 2 точек невозможно построить сигнал и оценить его параметры.

Переделка компьютера в осциллограф

Блог new. Технические обзоры. Опубликовано: , Перейти в магазин.

Сегодня часто вместо того, чтобы сделать, например, осциллограф из компьютера, большинство людей предпочитают просто приобрести USB-осциллоскоп.

USB ОСЦИЛЛОГРАФ

О том, как собрать самый простой адаптер для программного виртуального осциллографа, пригодный для использования в ремонте и настройке аудиоаппаратуры. В статье рассказывается также о том, как можно измерить входной и выходной импеданс и как рассчитать аттенюатор для виртуального осциллографа. Как изготовить кабель-щуп для низкочастотного виртуального осциллографа? Как подружить Блокнот с Калькулятором Windows, чтобы облегчить расчёты? Как припаять штекер к экранированному кабелю.

Простой USB-осциллограф

Осциллограф из компьютера! Видео с доработкой самодельного усилителя для наушников: ru-clip. Как собрать согласующую схему — приставку для превращения нашего ПК в интересный прибор для радио творчества и ремонтов, из подручных ср.. Радиолюбитель и программист. Осциллограф из компьютера Владимир Иванов. Searches related to осциллограф из компьютера. USB осциллограф своими руками — схема Kotel Sovetov.

Usb-осциллограф. Продажа, поиск, поставщики и магазины, цены в Украине.

Простейший осциллограф из компьютера

Не может такого быть. Опять же — одинаковые микроконтроллеры. Можно изменить частоту выборок. В представленом варианте производится 10 выборок в секунду.

Цифровой USB осциллограф из компьютера. Схема и описание

ВИДЕО ПО ТЕМЕ: Осциллограф из компьютера

Перейти к содержимому. У вас отключен JavaScript. Некоторые возможности системы не будут работать. Пожалуйста, включите JavaScript для получения доступа ко всем функциям.

В наше время использование различных измерительных устройств, построенных на базе взаимодействия с персональным компьютером, достаточно много.

Цифровой RS232 осциллограф для ПК

Переделка БП Здравствуйте, уважаемые форумчане! Холодильник Liebherr icbn переделка, переделка с инвертора на обычный Прошу ногами не пинать сам я не холодильщик нужны разъяснения : Холодильник Liebherr icbn , При тыкании щупом осциллографа С За неимением лучшего, очень даже хочется взять. Осциллограф С Скоро мне отдавать товарищу СА, собираюсь на днях купить сабж.

ОСЦИЛЛОГРАФ-ПРИСТАВКА К ПК

Полоса пропускания 60 МГц, Разрешение 8 бит. Глубина записи 10 М точек. Габартиные размеры х х 18 мм. Отличительной чертой данных моделей является ультратонкий вего 18 мм корпус.




лучших обзоров USB-осциллографов в 2022 году

Если вы любите возиться с электроникой и хотите узнать, как некоторые гаджеты работают и ведут себя в присутствии электричества, осциллограф станет для вас отличным инструментом, который может помочь вам в таких экспериментах.

С учетом сказанного, мы выбрали одни из самых портативных и удобных осциллографов на рынке и включили их в наш список лучших USB-осциллографов на основе следующих характеристик:

• Полоса пропускания: Производительность осциллографа в основном зависит от максимальной пропускной способности, с которой он может работать. Обычно, когда частота входящего сигнала увеличивается, точность осциллографа снижается. Тем не менее, вам следует искать осциллограф, который может работать на частоте не менее 20 МГц, тогда как модели с более высокой пропускной способностью лучше.
• Частота дискретизации в реальном времени: Чтобы осциллограф отображал подробный график, он должен иметь возможность считывать выборки входящих сигналов несколько раз. Что ж, осциллографы, которые мы для вас подобрали, все разные и имеют переменную частоту дискретизации в реальном времени. В то время как некоторые варианты обеспечивают частоту дискретизации 2,4 Мвыб/с, существуют и лучшие варианты, предлагающие 250 Мвыб/с или даже 1 Гвыб/с. Таким образом, вы без труда подберете для себя подходящий вариант в соответствии с вашими требованиями.
• Количество каналов: Если вы ищете универсальный USB-осциллограф, который можно использовать для нескольких подключений одновременно, важно проверить количество каналов, доступных на осциллографе. Некоторые USB-осциллографы поставляются с 2 или 4 каналами, в то время как некоторые лучшие варианты имеют даже до 8 каналов.

Помимо этих нескольких аспектов, покупатель должен знать гораздо больше, прежде чем тратить деньги на такие продукты. Если вам интересно узнать, как выбрать лучший USB-осциллограф для себя, мы включили подробный «Руководство по покупке» далее в этой статье, которая поможет вам в этом. А пока давайте быстро взглянем на лучшие USB-осциллографы, которые мы отобрали для вас на рынке.

Outline

Лучшие USB-осциллографы 2022

3 9030 Купить сейчас 90

Лучшие USB-осциллографы	Полоса пропускания	Частота дискретизации в реальном времени	Гарантия 9
Диагностический компьютерный осциллограф Hantek	20 МГц	2,4 Мвыб/с	1 год	Проверить на Amazon
Комплект цифрового осциллографа Aiteme	100 МГц	1 Гвыб/с	—	Проверить на Amazon
Цифровой запоминающий USB-осциллограф Hantek	20 МГц	250 Мвыб./с	1 год	Проверить на Amazon
USB-осциллограф Analog Discovery	30 МГц	100 Мвыб./с	1 год	Проверить на Amazon
Осциллограф PICO TECHNOLOGY	50 МГц	1 Гвыб/с	1 год	Проверить на Amazon
USB-осциллограф DreamSourceLab	50 МГц	1 Гвыб/с	3 года	Проверить на Amazon

Лучшие обзоры USB-осциллографов

1. Диагностический компьютерный осциллограф Hantek

Несмотря на то, что существует довольно много брендов USB-осциллографов, которые действительно хороши, Hantek, безусловно, является одним из них, поскольку он существует в отрасли уже довольно долгое время.

Если говорить о конструкции, то у этого осциллографа достаточно жесткое шасси, возможно потому, что оно одно из лучших для автомобильных работ. Он просто подключается к любому ноутбуку, на котором установлена ​​Windows 10, и прекрасно работает.

Преимущество этого USB-осциллографа в том, что он поддерживает всего 8 каналов, поэтому его можно использовать одновременно с несколькими машинами. Мало того, упоминается, что частота дискретизации осциллографа в реальном времени составляет 2,4 Мвыб/с и поддерживается полоса пропускания до 20 МГц, что довольно неплохо. Более того, он имеет USB 2.0 для удобства подключения, поэтому пользоваться им достаточно просто и удобно.

Лучшие характеристики:

• Поддерживает максимальную полосу пропускания до 20 МГц
• Поддерживает до 8 каналов
• Частота дискретизации в реальном времени составляет 2,4 Мвыб/с
• Поставляется с годовой гарантией

Плюсы:

• Качество сборки довольно хорошее
• Совместимость с Windows 10
• Простое подключение через USB 2. 0

Минусы:

• Частота дискретизации в реальном времени могла бы быть лучше

Купить сейчас на Amazon

2. Комплект цифрового осциллографа Aiteme

Тем из вас, кому нужен USB-осциллограф, для работы которого даже не требуется автономный ПК, стоит обратить внимание на этот планшетный осциллограф от Aiteme.

Он не только дешевле других вариантов, но и так же функционален и даже лучше, чем несколько вариантов, перечисленных здесь. Самое приятное в нем то, что он оснащен собственным 7-дюймовым цветным ЖК-дисплеем TFT с разрешением 800×480, поэтому вы можете просматривать графические изображения прямо на самом экране. Кроме того, он уникален тем, что может похвастаться высокопроизводительной литиевой батареей емкостью 6000 мАч, которой хватает примерно на 4 часа, чего вполне достаточно.

Кроме того, этот осциллограф также позволяет делать скриншоты осциллограмм, чтобы потом можно было легко сравнить результаты. Благодаря встроенному хранилищу объемом 1 ГБ он может сохранить до 1000 снимков экрана до того, как закончится хранилище. Говоря о его производительности, этот осциллограф имеет частоту дискретизации в реальном времени 1 Гвыб/с и может обрабатывать сигнал с частотой до 100 МГц, что делает его одним из самых мощных и надежных вариантов в этом списке, несмотря на низкую цену по сравнению с что предлагают другие бренды. Однако единственным недостатком является то, что он поддерживает только до 2 каналов.

Лучшие характеристики:

• Поддерживает максимальную полосу пропускания до 100 МГц
• Поддерживает до 2 каналов
• Частота дискретизации в реальном времени составляет 1 Гвыб/с
• Оснащен встроенным 7-дюймовым цветным ЖК-дисплеем TFT
• Поставляется со встроенной батареей емкостью 6000 мАч

Плюсы:

• Превосходное качество сборки
• Простота использования и эксплуатации
• Функция скриншота очень полезна

Минусы:

• Гарантия не упоминается

Купить сейчас на Amazon.

Прежде всего, размер этого осциллографа делает его лучшим выбором для вас, если вы хотите что-то легко переносимое и которое можно использовать практически с любой машиной. В одном устройстве этот осциллограф оснащен 16-канальным цифровым логическим анализатором и 16-канальным генератором шаблонов, что делает его очень интересным в использовании и очень полезным для большинства электронных приложений.

С другой стороны, он даже поддерживает двухканальный генератор сигналов произвольной формы и стереофонический аудиоусилитель, который также позволяет тестировать наушники или динамики. Если говорить о его производительности, то она весьма впечатляет, поскольку предлагает частоту дискретизации в реальном времени 100 Мвыб/с и приличную полосу пропускания 30 МГц, чего более чем достаточно для большинства задач.

Кроме того, благодаря встроенному C++ и Python API функция редактирования скриптов очень удобна. Если оставить эти вещи в стороне, качество сборки немного ниже, но оно подкреплено годовой гарантией, так что это не большая проблема.

Лучшие характеристики:

• Поддерживает максимальную полосу пропускания до 30 МГц
• Поддерживает до 2 каналов
• Частота дискретизации в реальном времени составляет 100 Мвыб/с
• Имеет встроенный редактор скриптов
• Поставляется с годовой гарантией

Достоинства:

• Много полезных функций
• Очень компактный и портативный
• Простота сборки и эксплуатации

Минусы:

• Качество сборки среднее

Купить сейчас на Amazon

4. Цифровой запоминающий USB-осциллограф Hantek

Наконец, у нас есть еще одно достойное предложение от Hantek, на которое вам может быть интересно обратить внимание, если вы хотите что-то недорогое, но не t компромисс по качеству.

Хотя мы уже упоминали осциллограф от Hantek, он также достоин быть в нашем списке из-за его интересной цены. Это один из самых дешевых вариантов, который вы можете проверить. Поскольку он производится компанией Hantek, вы не найдете никаких недостатков в качестве сборки и даже в отношении каких-либо функций.

Этот осциллограф от Hantek обеспечивает достойную производительность с полосой пропускания 20 МГц и поддерживает до 2 каналов, что вполне понятно, учитывая цену. Вдобавок ко всему, он имеет частоту дискретизации в реальном времени 250 Мвыб/с, что достаточно хорошо, чтобы затмить большинство других дорогостоящих вариантов. Кроме того, он широко совместим, так как поддерживает все версии ОС Windows.

• Поддерживает до 2 каналов
• Частота дискретизации в реальном времени составляет 250 Мвыб/с
• Поставляется с годовой гарантией

Плюсы:

• Широкая совместимость
• Высококачественные аксессуары
• Портативный и простой в обращении

Минусы:

• Не работает с системами Linux

Купить на Amazon

5. Осциллограф PICO TECHNOLOGY

Говоря о брендах премиум-класса, PICO TECHNOLOGY — один из лучших брендов, с которым вы можете работать, поскольку он имеет отличную репутацию на рынке и предлагает широкий ассортимент осциллографов премиум-класса.

Из обширной коллекции осциллографов PICO TECHNOLOGY этот осциллограф PICOSCOPE 2206B MSO USB прекрасно вписывается в наш список. Вы будете рады узнать, что он довольно премиальный с точки зрения качества сборки и поддерживает до 16 каналов, а также 2 цифровых аналоговых канала, что лучше, чем большинство других вариантов. Кроме того, полоса пропускания, поддерживаемая этим проводным электрическим осциллографом, составляет 50 МГц.

Причина, по которой его цена немного высока, заключается в том, что он имеет частоту дискретизации в реальном времени 1 Гвыб/с, которая считается лучшей на рынке. Кроме того, в комплект поставки входит пассивный пробник с частотой 50 МГц, который идеально подходит для использования с осциллографом. Что касается гарантии, PICO TECHNOLOGY предлагает на этот осциллограф годовую гарантию, хотя вам это не понадобится, поскольку качество сборки очень хорошее.

Лучшие характеристики:

• Максимальная полоса пропускания до 50 МГц
• Поддерживает до 16 каналов
• Частота дискретизации в реальном времени составляет 1 Гвыб/с
• Гарантия 1 год
• Поставляется со встроенным генератором сигналов произвольной формы

Плюсы:

• Жесткая и прочная конструкция
• Поставляется с пассивным пробником 50 МГц
• Превосходная производительность благодаря большому объему памяти и высокой скорости обновления сигналов

Минусы:

• Немного дорогая модель.

Купить сейчас на Amazon

6. USB-осциллограф DreamSourceLab

DreamSourceLab — еще один бренд премиум-класса, на который можно положиться, поскольку он высоко ценится за превосходное послепродажное обслуживание и первоклассное качество сборки. все его предложения.

USB-осциллограф DSCope U2P20 — один из лучших вариантов из нашего списка благодаря разумной цене и превосходному качеству сборки. Мало того, осциллограф очень компактен, поэтому вам будет намного проще носить его с собой и использовать где угодно. DSCope U2P20 имеет только 2 канала, но, поскольку он работает довольно точно и поддерживает полосу пропускания 50 МГц, это очень функциональный и удобный вариант для большинства людей.

С другой стороны, точность осциллографа потрясающая благодаря высокой частоте дискретизации в реальном времени 200 Мвыб/с, что лучше, чем у большинства моделей, представленных на рынке по этой цене. Кроме того, он поставляется с механизмом обработки сигналов на основе FPGA, а также имеет аппаратную память SDRAM емкостью 256 Мбит. Кроме того, самое приятное то, что его можно использовать с системами с Windows, macOS и Linux, что очень здорово.

Лучшие характеристики:

• Поддерживает максимальную полосу пропускания до 50 МГц
• Поддерживает до 2 каналов
• Частота дискретизации в реальном времени составляет 200 Мвыб/с
• Совместимость с системами Windows, macOS и Linux
• Поставляется с годовой гарантией

Достоинства:

• Высокое качество сборки
• Широкая совместимость
• Работает с использованием программного обеспечения с открытым исходным кодом

Минусы:

• Каналов могло быть больше

Купить сейчас на Amazon

Руководство по покупке USB-осциллографа

Для тех, кто любит экспериментировать с электроникой и наблюдать, как различные гаджеты обычно ведут себя с электричеством, осциллограф — лучший инструмент, который можно использовать для этой цели. В отличие от полноценных осциллографов, USB-осциллографы гораздо удобнее в использовании, так как они дешевле, работают почти с такой же точностью и легко подключаются к компьютеру, так как они также портативны.

С учетом сказанного, если вы заинтересованы в покупке одного для себя, список всех лучших USB-осциллографов указан прямо над этим разделом. Однако, если вы покупаете такую ​​машину впервые, вам как покупателю следует помнить о некоторых вещах, и вы должны всегда проверять осциллограф перед ее оплатой. Итак, не теряя времени, давайте приступим к делу.

Количество каналов

Проверка количества каналов, доступных на осциллографе, является одной из самых важных задач, которую вы должны выполнить как клиент. Если вам нужен осциллограф, который можно использовать при работе с несколькими устройствами, вам следует инвестировать в вариант, поддерживающий несколько каналов. Некоторые USB-осциллографы, упомянутые в нашем списке, поддерживают либо 2, либо 4 канала, что весьма неплохо. С другой стороны, также доступны некоторые варианты премиум-класса, которые даже поддерживают до 8 каналов, что является довольно хорошим вариантом для широкого использования приложений.

Максимальная полоса пропускания

Точность USB-осциллографа зависит от максимальной пропускной способности, с которой он может работать. Электрические сигналы, которые считывают осциллографы, обычно имеют переменную частоту, тогда как более крупные машины с большей нагрузкой обычно имеют сигналы более высоких частот. Следовательно, для декодирования сигнала и графического представления его на экране осциллограф должен быть способен обрабатывать частоты с такой полосой пропускания.

По мере увеличения частоты сигнала осциллографу становится все труднее и труднее считывать сигналы. Следовательно, если частота сигнала выходит за пределы поддерживаемой полосы пропускания осциллографа, вы не получите точных результатов. Обычно указывается в МГц, поэтому вы можете проверить это перед покупкой осциллографа. В этой статье вы найдете осциллографы с полосой пропускания от 20 до 100 МГц, где осциллографы с большей полосой пропускания считаются лучшими.

Частота дискретизации в реальном времени

Еще одна вещь, которую вы можете рассмотреть для проверки точности осциллографа, — это его частота дискретизации в реальном времени. Осциллографы считывают сигналы и показывают их визуальное представление, чтобы их было легче понять. Что ж, с какой скоростью работает осциллограф, зависит от его частоты дискретизации в реальном времени.

Если частота дискретизации осциллографа в реальном времени высока, он сможет чаще считывать образцы сигнала и сможет предоставить вам точное представление. Хотя большинство USB-осциллографов имеют частоту дискретизации 200–250 Мвыб/с, в нашем списке есть несколько исключительно хороших вариантов с частотой дискретизации 1 Гвыб/с, что довольно быстро по сравнению с последним.

Совместимая операционная система

Поскольку USB-осциллографы немного отличаются от обычных осциллографов, для их правильной работы обычно требуется подключение к ПК. Ну, тем не менее, вы должны проверить совместимую операционную систему осциллографа, так как это может быть серьезным обломом, если вы купите не ту. Хотя большинство современных USB-осциллографов способны работать с Windows 10, если вы используете более старую версию или последнюю версию Windows 11, вам, возможно, придется перепроверить ее перед покупкой.

Гарантия

И последнее, но не менее важное, еще одна важная вещь, которую вы должны проверить, это гарантийный срок. Хотя USB-осциллографы, как правило, очень приличного качества и не умирают слишком рано, вы все равно должны быть в безопасности. При этом, поскольку мы включили в наш список только лучшие бренды, вам не о чем беспокоиться. Почти все бренды предлагают годовую гарантию на свои варианты осциллографов, поэтому вы можете легко выбрать один из них. Таким образом, даже если товар выйдет из строя через короткий промежуток времени, вы очень легко получите замену, не тратя ничего дополнительно.

Часто задаваемые вопросы о USB-осциллографе

1. Является ли осциллограф на 200 МГц лучшим вариантом?

Ответ. Ну, это зависит от вашего использования! Если вы хотите протестировать сигнал, близкий к этой частоте, то он у вас обязательно должен быть. В противном случае, если вы тестируете сигналы частотой 50 МГц с помощью осциллографа с частотой 200 МГц, остальная полоса пропускания будет для вас пустой тратой времени. В этом случае вы можете использовать осциллограф с частотой 50 МГц и сэкономить деньги на чем-то другом.

2. Можно ли использовать пробник с узкой полосой пропускания с осциллографом с широкой полосой пропускания?

Ответ. Да, можно, но не следует использовать датчик с низкой пропускной способностью вместе с датчиком с высокой пропускной способностью. Это потому, что тем самым вы заблокируете возможности осциллографа. Осциллограф лучше всего использовать, когда пробник и осциллограф имеют одинаковую полосу пропускания. В противном случае элемент с меньшей пропускной способностью станет ограничивающим фактором для другого элемента.

3. Влияет ли ширина полосы сигнала на работу осциллографа?

Ответ. С увеличением частоты сигнала точность осциллографа постепенно снижается. Итак, если вы используете осциллограф с частотой 50 МГц, а сигнал имеет частоту 60 МГц, осциллограф не сможет показать вам точное представление, поскольку он не предназначен для работы с такими высокими частотами. Поэтому в этом случае идеальным вариантом для использования будет осциллограф на 100 МГц.

Заключение

Вот и все! Мы надеемся, что вы уже проверили все лучшие варианты осциллографов, которые мы упоминали до сих пор в этой статье. Как энтузиасты электроники, мы считаем, что вы, возможно, уже знаете, как выбрать лучший для вашей работы.

Но, если вы еще не такой профессионал, мы упомянули все важные особенности каждого осциллографа, чтобы вы могли легко сравнить их и выбрать лучший, который соответствует вашим требованиям. С другой стороны, если вы новичок, вам может помочь руководство по покупке, поскольку оно содержит много полезной информации для всех. Тем не менее, если есть какая-то путаница, выбор из наших личных рекомендаций тоже не будет плохим решением:

• Из этого списка нам лично нравится осциллограф Hantek 1008C+ 8CH Automotive Diagnostic PC , поскольку он является надежным вариантом и предназначен для работы практически со всеми системами. Кроме того, у него приличная пропускная способность 20 МГц и частота дискретизации 2,4 Мвыб/с, что вполне прилично. Кроме того, Hantek предлагает отличную поддержку клиентов, а также предлагает годовую гарантию.
• Для тех, кто ищет автономный USB-осциллограф, планшетный осциллограф от Aiteme 9.0009 — один из лучших вариантов для выбора. Он поставляется со встроенной батареей емкостью 6000 мАч и оснащен собственным 7-дюймовым цветным ЖК-дисплеем TFT, что делает его очень удобным в использовании. Более того, он отлично работает благодаря пропускной способности 100 МГц и частоте дискретизации 1 Гвыб/с.
• С другой стороны, если у вас нет проблем с бюджетом, осциллограф PICO TECHNOLOGY PICOSCOPE 2406B USB , как правило, является наиболее эффективным вариантом, который вы можете выбрать. Он имеет довольно хорошую частоту дискретизации в реальном времени 1 Гвыб/с и полосу пропускания 50 МГц, что делает его подходящим практически для всех задач.

Осциллограф | Пико Технология

• Осциллографы и регистраторы данных
• Автомобилестроение
• Пресс
• Карьера

• Дом
• Товары
• Скачано
• Форум
• Поддержка
• Библиотека
• Новости
• О нас

• Дом
• Продукты
• Осциллографы

Pico — лидер рынка осциллографов для ПК — современная альтернатива традиционным настольным осциллографам.

Высококачественные функции, такие как последовательное декодирование и тестирование ограничения по маске, включены в стандартную комплектацию — никаких более дорогих «опций», за которые нужно платить. У нас также есть долгая история добавления новых функций посредством бесплатных обновлений программного обеспечения — ваш PicoScope становится лучше.

Сравнительная таблица осциллографов

PicoScope

^® Серия 2000

Линейка сверхкомпактных 8-разрядных осциллографов и осциллографов смешанных сигналов (MSO). Модели 2000B предлагают больше памяти и пропускной способности. Все модели питаются от USB и имеют встроенный генератор сигналов и генератор сигналов произвольной формы.

Каналы	2 или 4 (+16 цифровых с MSO)
Полоса пропускания	от 10 до 100 МГц
Максимальная выборка	1 Гвыб/с
Память	от 8 кС до 128 МС
Цена от	£ 95

PicoScope

^® Серия 3000

8-разрядные осциллографы общего назначения и осциллографы смешанных сигналов (MSO), в которых высокая частота дискретизации сочетается с лучшей в своем классе глубокой буферной памятью. Все модели имеют встроенный генератор функций и генератор сигналов произвольной формы.

Каналы	2 или 4 (+16 цифровых с MSO)
Полоса пропускания	от 50 до 200 МГц
Максимальная выборка	1 Гвыб/с
Память	от 64 мс до 512 мс
Цена от	£ 449

PicoScope

^® Серия 4000

Осциллографы высокого разрешения с разрешением от 12 до 16 бит. Низкий уровень шума и искажений обеспечивают непревзойденную точность передачи сигнала. Все они питаются от USB, и большинство из них включают в себя AWG. Серия включает модели с дифференциальным входом.

Каналы	2, 4 или 8
Полоса пропускания	от 5 до 20 МГц
Максимальная выборка	80 Мвыб/с
Память	от 10 мс до 256 мс
Цена от	£ 659

PicoScope

^® Серия 5000

Осциллографы с гибким разрешением. Прорывная технология АЦП позволяет использовать аппаратные разрешения от 8 до 16 бит. Сочетает высокую частоту дискретизации серии PicoScope 3000 с высоким разрешением серии PicoScope 4000.

Каналы	2 или 4 (+16 цифровых с MSO)
Полоса пропускания	от 60 до 200 МГц
Максимальная выборка	1 Гвыб/с
Память	от 128 мс до 512 мс
Цена от	£ 959

PicoScope

^® Серия 6000

Высокопроизводительные осциллографы с полосой пропускания до 1 ГГц, гибким разрешением 8 или 8–12 бит и сверхглубокой памятью для захвата, обеспечивающей длительность захвата 200 мс при максимальной частоте дискретизации 5 Гвыб/с. Дополнительные модули MSO добавляют до 16 цифровых каналов.

Каналы	4 или 8 (+ 16 цифровых, опционально с MSO)
Полоса пропускания	от 300 МГц до 1 ГГц
Максимальная выборка	5 Гвыб/с
Память	от 1 GS до 4 GS
Цена от	£ 3235

​Пикоскоп

^® Серия 9000

Уникальные осциллографы PicoScope SXRTO и дискретизирующие осциллографы для анализа данных глазковой диаграммы, скорости и джиттера до 16 Гбит/с. Оптическая частота 9,5 ГГц, восстановление тактовой частоты и дифференциальные опции TDR/TDT.

Каналы	2 или 4
Полоса пропускания	от 5 ГГц до 25 ГГц
Максимальная выборка	500 Мвыб/с
Память	250 кС
Цена от	£ 8685

Отзывы

• Комплект (2408B) отличается очевидным качеством, прост в настройке и калибровке, а бесплатно загружаемое программное обеспечение требует разумного обучения. Превосходный набор, превосходная поддержка, что еще я могу сказать.

  Роп Оннор

• 908:30

  Я использую пикоскоп 4224 уже много лет. Я путешествую за границу, так что это было идеально из-за его физических размеров. Хранение сигналов на моем ноутбуке очень просто, что позволяет мне быстро отправлять сигналы по электронной почте своим коллегам.

  Андрей

• Не многие USB-прицелы работают на Win, Mac и Linux, так что это доказывает мне, что ребята из Pico действительно заботятся о нас, клиентах. Это значительно упростило мое решение, когда я собирался купить USB-прицел.

  Рауль Трифан

• Мы используем Picoscope 6404D в течение достаточно долгого времени и поражены его точностью и мощной эмуляцией при работе с многочисленными оценками сигналов.

  Дж Моханти

• PicoLog TC-08: Это очень хорошее устройство, которое стабильно и надежно работает.

  Джефф Хьюлетт

• Отличный прицел. У меня была странная проблема — она ​​не работала на одном из моих компьютеров. Служба поддержки предоставила мне первоклассный сервис. Если бы я мог поставить 6 звезд за обслуживание клиентов — я бы сделал это.

  Нильс Ларсен

• Идеальный партнер для разработки приводов шаговых двигателей с энкодером. Поскольку прилагаемое программное обеспечение действительно стабильно, этот тип устройства является отличным инструментом для больших задач!

  Гельмут Шёттнер

• Великолепное оборудование на вес золота

  Найджел Клинч

• Настолько прост в использовании и превосходит любой другой, которым я когда-либо пользовался.

  Джон Д. Самсинг

• Вместо веб-камеры на экране настольного осциллографа было предложено использовать PicoScope для обмена сигналами через демонстрацию экрана.

  Поначалу мы немного колебались… но это сработало безупречно, и теперь все отправляются за покупками PicoScope!

  T Lövskog • Старший вице-президент по инновациям в Additude AB

• Большая функциональность в компактном размере. Мне очень нравится перемещать указатель мыши в определенную позицию, и время и напряжение отображают значения в этой точке. Калибровочное оборудование очень просто с этой функцией.

  Дон Хорейн 908:35

Цифровой осциллограф на базе ПК (2 канала/ 20 МГц) USB-осциллографы

Перейти к навигацииПерейти к содержимому

• Описание
• Технические характеристики
• Отзывы

Экономичность, полоса пропускания 20 МГц, 2 канала, частота дискретизации 48 Мвыб/с, с 2 датчиками; Стандартный интерфейс USBXI (TM), легко вставляется в корпус USBXI (TM) для создания комбинированного прибора.

Характеристики:
— USB/PC осциллограф современного дизайна из 100% новой серии Hantek 6000.
– Стандартный интерфейс USBXITM, легко вставляется в корпус USBXITM, образуя комбинированный прибор.
— интерфейс USB2.0, внешний источник питания не требуется, прост в использовании.
— Подходит для ноутбуков, обслуживания линейки продуктов, легко используется в бизнесе.
— Размеры (мм): 205 (Д) x 120 (Ш) x 35 (В), легко переносятся.
— высокая производительность, выборка в реальном времени со скоростью 48 МС/с, полоса пропускания 20 МГц.
– Операционная система: Windows 7, Windows NT, Windows 2000, Windows XP, VISTA.
– 23 функции измерения, проверка PASS/FAIL, подходит для технического применения.
— Среднее значение формы сигнала, постоянство, интенсивность, инвертирование, сложение, вычитание, умножение, деление, график X-Y.
– Сохранить осциллограмму в следующих форматах: текстовый файл, графический файл jpg/bmp, файл MS excel/word.
— FFT
— Один компьютер может подключить несколько DSO, легко расширить канал.
— Экземпляр второго проекта LabViewVBVC.

Поддержка программного обеспечения:
Windows 7, Windows NT, Windows 2000, Windows XP, VISTA, Windows 8, Windows 10. x Датчики
1 x Руководство пользователя (на английском языке)

Спецификация:

1. Характеристика

Экономичность; Отличный промышленный дизайн — такой же анодированный алюминиевый корпус, как у iPad, который не только красив и сделан со вкусом, но и значительно повышает твердость поверхности алюминиевого сплава, обладает хорошей термостойкостью и износостойкостью.

Стандартный интерфейс USBXITM, легко вставляется в корпус USBXITM, образуя комбинированный прибор.

Интерфейс USB2.0, внешний источник питания не требуется, прост в использовании.

Подходят для ноутбуков, обслуживания линейки продуктов, легко используются в бизнесе.

Размеры (мм): 205(Д) x120(Ш) x35(В), легко переносятся.

Высокая производительность, выборка в реальном времени со скоростью 48 МС/с, полоса пропускания 20 МГц,

Операционная система: Windows 7, Windows NT, Windows 2000, Windows XP, VISTA.

23 функции измерения, проверка PASS/FAIL, подходит для технического применения>

Усреднение формы сигнала, постоянство, интенсивность, инвертирование, сложение, вычитание, умножение, деление, график X-Y.

Сохранить осциллограмму в следующих форматах: текстовый файл, графический файл jpg/bmp, файл MS excel/word.

БПФ

К одному компьютеру можно подключить несколько DSO, легко расширить канал.

LabviewVBVCDelphiC++Builder Второй экземпляр проекта.



2. Спецификация оборудования
Канал	2 канала
Полоса пропускания	20 МГц
Входное сопротивление	1 МОм 25 пФ
Макс. Частота дискретизации	48МС/с
Разрешение по вертикали	8 бит
Диапазон усиления	20 мВ-5 В, 8 шагов
Точность постоянного тока	±3%
Диапазон временной развертки	1нс-9000с, 39 шагов
Регулируемый по вертикали	Да
Защита входа	Диодный зажим
X-Y	Да
Режим запуска	Авто, Обычный и Одиночный
Наклон триггера	+/-
Регулируемый уровень срабатывания	Да
Тип триггера	Нарастающий фронт, спадающий фронт
Источник запуска	канал 2, канал 3
Триггер до/после	0-100%
Отбор проб	Да
Дисплей сигнала	порт/линия, усреднение формы сигнала, постоянство, интенсивность
Сеть	Открыть/Закрыть
Вертикальный режим	Канал 2, Канал 3, Двойной, ДОБАВИТЬ
Курсорное измерение	Да
Математика	БПФ, сложение, вычитание, умножение, деление.
Курсор	Частота, напряжение
Принадлежности	Компакт-диск с программным обеспечением, датчики, руководство, шнур USB



3. Программное обеспечение

Операционная система: Windows 7, Windows NT, Windows 2000, Windows XP, VISTA, Windows 8, Windows 10.



4. Второй вариант

Поставка кода DEMO (VC, CVI, VB и LABVIEW) и техническая поддержка.

Артикул: 285 Категории: Промышленные, Измерительные инструменты

1. Характеристика

Экономическая эффективность; Отличный промышленный дизайн — такой же анодированный алюминиевый корпус, как у iPad, который не только красив и сделан со вкусом, но и значительно повышает твердость поверхности алюминиевого сплава, обладает хорошей термостойкостью и износостойкостью.

Стандартный интерфейс USBXI TM , легко вставляется в корпус USBXI TM , образуя комбинированный прибор.

Интерфейс USB2.0, внешний источник питания не требуется, прост в использовании.

Подходят для ноутбуков, обслуживания линейки продуктов, легко используются в бизнесе.

Размеры (мм): 205(Д) x120(Ш) x35(В), легко переносятся.

Высокая производительность, выборка в реальном времени со скоростью 48 МС/с, полоса пропускания 20 МГц,

Операционная система: Windows 7, Windows NT, Windows 2000, Windows XP, VISTA.

23 функции измерения, проверка PASS/FAIL, подходит для технического применения>

Усреднение формы сигнала, постоянство, интенсивность, инвертирование, сложение, вычитание, умножение, деление, график X-Y.

Сохранить осциллограмму в следующих форматах: текстовый файл, графический файл jpg/bmp, файл MS excel/word.

БПФ

К одному компьютеру можно подключить несколько DSO, легко расширить канал.

Labview\VB\VC\Delphi\C++Builder Второй экземпляр проекта.



2. Спецификация оборудования
Канал	2 канала
Полоса пропускания	20 МГц
Входное сопротивление	1 МОм 25 пФ
Макс. Частота дискретизации	48МС/с
Разрешение по вертикали	8 бит
Диапазон усиления	20 мВ-5 В, 8 шагов
Точность постоянного тока	±3%
Диапазон временной развертки	1нс-9000с, 39 шагов
Регулируемый по вертикали	Да
Защита входа	Диодный зажим
X-Y	Да
Режим запуска	Авто, Обычный и Одиночный
Наклон триггера	+/-
Регулируемый уровень срабатывания	Да
Триггер Тип	Нарастающий фронт, спадающий фронт
Источник запуска	канал 2, канал 3
Триггер до/после	0-100%
Отбор проб	Да
Дисплей сигнала	порт/линия, среднее значение формы сигнала, постоянство, интенсивность
Сеть	Открыть/Закрыть
Вертикальный режим	Канал 2, Канал 3, Двойной, ДОБАВИТЬ
Измерение курсора	Да
Математика	БПФ, сложение, вычитание, умножение, деление.
Курсор	Частота, напряжение
Принадлежности	Компакт-диск с программным обеспечением, датчики, руководство, шнур USB



3. Программное обеспечение

Операционная система: Windows 7, Windows NT, Windows 2000, Windows XP, VISTA, Windows 8, Windows 10.



4. Второй вариант

Поставка кода DEMO (VC, CVI, VB и LABVIEW) и техническая поддержка.

На основании 0 отзывов

Всего 0.0

Только зарегистрированные клиенты, которые приобрели этот продукт, могут оставить отзыв.

Вам также может понравиться…

Карусель брендов

USB-осциллограф

— недорогой и для профессионального использования

9 июня 2022 г. 7 октября 2015 г. от aljosa

Предварительный просмотр в новой вкладке(откроется в новой вкладке)

USB-осциллограф — цифровой осциллограф, подключаемый к компьютеру через USB-кабель. Хотя это определение довольно прямолинейно, у него есть некоторая предыстория. Начнем с самого начала.

Рис.1: USB-осциллограф

.

Осциллограф – это тип электронного контрольно-измерительного прибора, который позволяет наблюдать наблюдение за констатацией плавно изменять напряжение сигнала и представив его в виде двумерного графика сигнала (с) как функции времени .

.

Осциллографы в прошлом

.В первых осциллографах использовались электронно-лучевые трубки для отображения таких графиков и линейные усилители для обработки сигналов, поэтому они были большими, тяжелыми и дорогими.

Осциллографы используются в науке, медицине, машиностроении и телекоммуникациях. Широко используются для обслуживания электронного оборудования и лабораторных работ. Современные осциллографы предлагают расширенные функции, полезные в автомобильной промышленности, цифровом анализе сигналов, декодировании протоколов и т. д.

Подробнее об осциллографах можно прочитать здесь.

Рис. 2: Аналоговый осциллограф

.

За аналоговыми осциллографами последовали цифровые запоминающие осциллографы (DSO), которые сохраняют сигнал в цифровом виде и используют бортовой компьютер для обработки и хранения полученных данных, в отличие от аналоговых осциллографов без таких дополнительных функций. Графиками можно манипулировать после сбора данных и отображать их на ЖК-дисплее. Хотя они могут быть такими же большими, как аналоговые осциллографы, они намного легче и портативнее.

Рис. 3: Цифровой запоминающий осциллограф

.

USB осциллограф сегодня

К тому времени персональные компьютеры развивались и совершенствовались очень быстро. С другой стороны, высокопроизводительные микроконтроллеры стали доступны по разумной цене для широкого круга пользователей.

Эти микроконтроллеры были достаточно мощными, чтобы собирать большие объемы данных с действительно высокой частотой дискретизации. Это привело к идее заново изобрести осциллограф, как никогда раньше, и результат был цифровой осциллограф с бортовым компьютером для отображения и обработки данных.

.Цифровой осциллограф представляет собой внешнее устройство с разъемами для датчиков и оборудованием с микроконтроллером, обеспечивающим сбор данных и связь (например, USB, FireWire или Ethernet) с персональным компьютером.

Отображение отсутствует, так как эта роль теперь назначена персональному компьютеру . USB осциллограф — это цифровой осциллограф, который собирает данные и отправляет их на персональный компьютер через USB. Персональные компьютеры, оснащенные надлежащим программным обеспечением, несут ответственность за обработку и отображение собранных данных. Обработка и отображение данных выполняются в программном обеспечении (например, PoScope), которое действительно гибко и удобно, поскольку разработчики могут добавлять новые функции при обновлении программного обеспечения. .

PoLabs PoScopeMega1 поставляется с программным обеспечением PoScope4 для персонального компьютера.

Рис. 4: USB-осциллограф PoScopeMega1



Рис. 5: Программное обеспечение для ПК для обработки и отображения собранных данных

Вместе они образуют превосходную измерительную среду. Ниже приведены некоторые примеры использования:

Преимущества использования PoScopeMega1


Большим преимуществом использования PoScopeMega1 является, безусловно, большая портативность, потому что он маленький (карманный размер) и легкий. Нет необходимости в каком-либо внешнем источнике питания при питании по кабелю USB. Из-за размера и великолепного дизайна он потребляет менее 60 мА тока, что очень полезно при использовании его с ноутбуками, планшетами или где-либо еще, где источник питания ограничен. Эти факторы влияют и на стоимость производства, которая намного ниже, чем у классических осциллографов. Как упоминалось ранее, он поставляется с мощным многопоточным программным обеспечением для ПК PoScope4.

.

Рис. 9: Портативные USB-осциллографы PoScopeMega1 и PoScope4, используемые с ноутбуком.

.

Компьютеры предлагают отличные возможности подключения, а использование USB-осциллографа очень просто. Мы правильно решили, что можем превратить наш компьютер в мощное измерительное устройство, используемое для серьезной инженерной работы или только для хобби-проектов. Решение за вами.

Посетите нашу веб-страницу USB-осциллографа Mega1 и другие блоги.


Ознакомьтесь также с нашими последними блогами и продуктами:

• Divider Plasma
• Драйвер биполярного шагового двигателя
• Тестер печатной платы — Postep 25-256
• 4th Axis для CNC
• Плазма -режущий.

  Мы постоянно стараемся предложить нашим уважаемым пользователям. ..

  Подробнее

  Посещение выставки Productronica 2015 в Мюнхене

  Содержание

  Мы стараемся идти в ногу с современным…

  Подробнее

  Проверка контактных колец с помощью PoKeys

  Проверка контактных колец? Что это должно делать…

  Подробнее

  доступных ЖК-осциллографов DSO для начинающих (от 239 долл. США) и профессионалов (до 3,2 Гвыб./с). USB-осциллограф Диско-2

  XY USB Осциллограф, Анализатор спектра, Регистратор сигналов и Логический анализатор UART, SPI, I2C, 1-Wire в одном компактном корпусе. 8+8 цифровых и 2 аналоговых канала.

  Производитель: ХоббиЛаб

  169,00 долларов США

  Прекращается продажа осциллографа Диско-2. При возникновении вопросов обращайтесь к производителю: https://motor-master.ru/contacts/feedback

  Онлайн-руководство пользователя (можно скачать в формате PDF)

  Скачать ПО/прошивку


  USB-осциллограф Диско-2 это отличный инструмент для вашего хобби и профессиональных проектов!

  В этой же коробке вы получаете USB-осциллограф , USB-анализатор логики , Анализатор спектра , Регистратор сигналов и Логический генератор — вся лаборатория по доступной цене!

  Просто подключите устройство к USB-порту компьютера, запустите приложение Windows, и вы сможете анализировать интерфейсы UART , SPI , I2C и 1-Wire , помимо аналоговых сигналов.

  Осциллограф USB Диско-2 имеет следующие режимы работы:

  • 2-канальный XY (или AB) осциллограф: маркерные измерения, запуск (с абсолютным, дифференциальным, внешним режимами запуска) и регулируемый предварительный запуск, измерение напряжения и частоты сигнала, фильтрация и т. д.
  • 16 (8)-канальный логический анализатор: маркерные измерения, запуск (по фронту, уровню, маске) ​​и регулируемый предзапуск, внешнее тактирование (запуск), предустановка пропуска импульса, предустановка битовой последовательности/фронта, декодирование интерфейса UART, SPI, I2C , 1-Wire и т. д.
  • 8-канальный логический генератор: табличное форматирование сигнала или прямое построение временной диаграммы с помощью мыши на экране и т. д.
  • 2-канальный анализатор спектра: маркерные измерения, измерение клир-фактора, различные оконные функции, фильтрация и т. д.
  • 2-канальный регистратор сигналов: маркерные измерения, возможность добавления 99 маркеров с комментариями, измерение максимального, минимального и среднего напряжения для каждого канала, запись формы сигнала в течение нескольких десятков часов и т. д.
  Реле

  USB-осциллограф, анализатор спектра:
  — точность измерения	1%
  — уровень шума	3…4 мВ
  — входное напряжение	±10 мВ…±200 В (11 поддиапазонов)
  — входной переключатель AC/DC	, управляемое приложением
  — входное сопротивление	1 МОм
  — количество каналов	2 — режим XY или AB
  — пропускная способность	100 кГц на канал
  чтение буфера:	1126 выборок/канал (1 канал) 563 выборок/канал (2 канала)
  чтение трубы:	64K отсчетов/канал (1 или 2 канала)
  — Емкость АЦП	10 бит
  — запуск	— абсолютный (для переднего/заднего фронта) — дифференциальный (для разницы между соседними выборками) — внешний (для переднего/заднего фронта уровней TTL)
  — оконные функции	Хэмминг, Хэннинг, Блэкман, Блэкман-Харрис
  — количество каналов	16 (8, если включен логический генератор)
  — частота дискретизации	1 кГц. ..8 МГц на канал
  — входное напряжение	до 17В для логической «1»
  — глубина памяти
  чтение буфера (Fs=4–8 мГц):	128 бит/канал
  чтение буфера (Fs=2–2,66 мГц):	1160 бит/канал
  чтение буфера (Fs<=1 мГц):	1544 бит/канал
  чтение буфера в режиме конкатенации:	1 Мбит/канал
  чтение трубы (Fs < 500 кГц):	от 4K до 256 Мбит/канал
  — входное напряжение	0…+5 В (имеется защита от перенапряжения)
  — запуск	для фронтов, маски, пропуска импульсов, внешней синхронизации
  — синхронизация	внутренний/внешний
  — максимальный входной/выходной ток	10 мА
  Регистратор:
  — частота дискретизации	0,01 Гц. ..200 кГц
  — максимальное время записи	24 часа при Fs < 100 Гц
  — Емкость АЦП	10 бит
  — количество каналов	8
  — частота дискретизации	1 кГц…1 МГц
  — глубина памяти	1544 бит/канал
  — выходное напряжение	«0» — 0 В, «1» — 3,3 В
  — максимальный входной/выходной ток	10 мА

  Дополнительные функции

  Кроме того, USB-осциллограф может выполнять следующие функции:

  • Добавить комментарии к каждому измерению (для записи в файл с результатами измерений)
  • Сохранение всех результатов измерений в виде векторной графики или растрового изображения для последующего импорта в другие программы или в текстовый файл для последующего анализа (например, в Microsoft Excel).
  • Распечатать все результаты измерений.
  • Скопировать все результаты измерений в буфер.
  • Установить события и звуки.
  • Расчет различных цифровых фильтров и выполнение аналоговой фильтрации.
  • Выполнить сглаживание временной диаграммы осциллографа.
  • Показать статистику по всем каналам логического анализатора и генератора.
  • Обновление прошивки устройства по шине USB позволяет дополнить характеристики устройства заказными функциями.

  В комплект входят

  • USB-осциллограф Disco-2
  • Два цифровых плоских ленточных кабеля для Logic Analyzer
  • USB-кабель

  Топ-5 лучших USB-осциллографов и комплектов [обновленные обзоры 2022 года]

  70,35 % пользователей выбрали Hantek 1008C+, 8,83 % выбрали планшетный осциллограф, 4,89 % выбрали Analog Discovery 2, 11,2 % выбрали PICO TECHNOLOGY и 4,73 % выбрали Velleman PCSU1000. Каждый месяц мы анализируем ваши ответы и меняем наш рейтинг.

  USB-осциллограф — это то, что вам нужно, если вам действительно нужно хорошее и портативное сканирующее устройство для вашего автомобиля/проекта. К счастью, стоимость качественных USB-прицелов уже некоторое время падает, поэтому вам не обязательно вкладывать большие средства при покупке одного из таких гаджетов.

  Относительно небольшие USB-осциллографы на базе ПК могут быть хорошим выбором, и они обладают множеством функций, которые обеспечат вам эффективность, доступность, портативность и экономичность, необходимые вам как поставщику.

  USB-осциллограф очень похож на цифровой осциллограф (DSO), но единственное отличие состоит в том, что этот осциллограф теперь можно использовать для отображения данных на вашем ПК с помощью подходящего USB-кабеля.

  Причины купить USB-осциллограф:

  • Точное сканирование;
  • Экономичный;
  • Данные могут отображаться непосредственно на ПК без задержек;
  • Небольшой размер, портативность;
  • Прост в использовании даже для новичков;
  • Удобный интерфейс;
  • Полный потенциал осциллографа;
  • Высокая пропускная способность;
  • Несколько функций;

  В следующем руководстве рассматриваются одни из лучших в мире USB-осциллографов. Сравните основные характеристики и советы для покупателей перед покупкой нового устройства в этой категории.

  Содержание

  8-канальный диагностический ПК-осциллограф Hantek 1008C+ — лучшее решение для различных вариантов!

  8-канальный компьютер Hantek 1008C+ представляет собой адаптируемую машину, разработанную для анализа и проведения ряда испытаний в автомобильной промышленности.

  Проверить цену

  Он в первую очередь предназначен для автомобилей и является одним из надежных и универсальных решений, доступных для автомехаников. Оснащен мощным выхлопом зажигания и газоанализатором. Все 8 каналов позволяют видеть аналоговые сигналы от распределительного вала, коленчатого вала и других измерений.

  С протоколом USB 2.0 это устройство использует частоту дискретизации 2,4 Мвыб/с. Хотя частота дискретизации ниже упомянутой ранее, это компенсируется высокой чувствительностью как по горизонтальной, так и по вертикальной оси.

  • Доступный;
  • Возможность наблюдения за всеми циклами двигателя;
  • Поддерживается более 80 функций;
  • В комплекте 8 зажимов типа «крокодил»;
  • 8 каналов;
  • Не полностью совместим с ОС Windows 10;

  Это может быть идеальный инструмент для сканирования транспортных средств. Он сохраняет возможность одновременного просмотра всех цилиндров осциллограмм.

  ---

  Набор планшетных осциллографов Aiteme – лучшее решение для портативности!

  Планшет Aiteme o-scope можно прикрепить к монитору и он оснащен цветным экраном, что делает его подходящим для тех, кому нужно более функциональное устройство.

  Проверить цену

  Портативное устройство оснащено разработанным высокопроизводительным литий-ионным аккумулятором емкостью 6000 мАч, которого хватает на 4 часа работы без подзарядки. Цветной ЖК-монитор TFT представляет собой отличный 7-дюймовый дисплей для удобного просмотра с высоким контрастным разрешением 800×480. У этого планшета даже есть порт USB, так что вы можете подключить его к другим компьютерам или приложениям.

  • Аккумулятор может работать до 4 часов;
  • Цветной ЖК-дисплей с высоким разрешением;
  • Маленький и легкий;
  • Аккумулятор заряжается 5 часов;
  • Проблемы с точностью;

  Эта модель оснащена функцией защиты от высокого напряжения, которая предотвращает перегорание и другие травмы во время работы. Вы также можете сделать снимок экрана и использовать автоматические настройки для функций, которые вы также используете.

  ---

  USB-осциллограф Digilent Analog Discovery 2 – лучшее для компьютерной диагностики!

  Analog Discovery 2 от Digilent предоставляет ряд доступных вариантов осциллографа, а также позволяет легко увеличить некоторые области сигнала.

  USB-осциллограф, пожалуй, самый важный инструмент в этом наборе для проверки повторяющихся сигналов, как вы можете предположить.

  Проверить цену

  Временные интервалы можно выбрать из выпадающего меню или масштабировать/расширять с помощью колесика мыши или правой кнопки мыши. Левая кнопка будет перетаскивать сигнал влево и вправо, чтобы отрегулировать его положение.

  Для измерений используются два канала. Хотя скорости 100 Мвыб/с и 30 МГц определенно не самые высокие в отрасли, в некоторых отношениях они более чем удовлетворительны. Доступен широкий спектр функций и вспомогательных дисплеев, таких как расчеты, запись, масштабирование экрана и качество звука. В чем вы можете найти улучшение по сравнению с выделенными областями, так это в том, насколько они смешаны с вычислительным контекстом.

  • Предназначен для диагностики ПК;
  • Множество мощных функций;
  • Хорошее качество сборки;
  • Дорогой;
  • Ненадежное программное обеспечение по умолчанию;
  • нестабильность Linux;

  Вы можете запрограммировать этот компьютер с помощью JavaScript, а также есть комплект для создания программного обеспечения, который позволяет пользователям создавать собственные приложения для ПК. Существует широкий спектр функций импорта и экспорта, и вы все равно можете сделать скриншот того, что вам нужно вспомнить позже.

  ---

  Pico Technology Picoscope 2406B USB-осциллограф – лучшее решение для продвинутого дисплея!

  Этот 4-канальный пикоскоп имеет продуманную конфигурацию входного каскада, которая устраняет гармонические искажения, шум и перекрестные помехи. Многолетний опыт в разработке о-скопов может быть продемонстрирован в улучшенной равномерности полосы пропускания и низком уровне искажений.

  Контрольная цена

  Как приложения для ПК, так и прошивка внутри этого прицела могут быть обновлены для защиты ваших инвестиций.

  Одним из основных вариантов использования объектива прицела Pico является дисплей. После нескольких минут просмотра осциллограмм на вашем ноутбуке или компьютере вам не захочется возвращаться к тесной, загроможденной панели с низким разрешением на экране.

  Программное обеспечение отводит почти всю область просмотра для осциллограммы. Это означает, что весь объем данных записывается сразу.

  • Сложный дисплей;
  • Может управляться с помощью сенсорного экрана, клавиатуры или мыши;
  • Простое подключение к ПК;
  • Простой в использовании;
  • Портативный;
  • Целостность сигнала;
  • Может измерять только до 20 Вольт;
  • Всегда требует ПК для тестирования;

  Этот компьютер также имеет специальное аппаратное обеспечение для предотвращения перегрузки ЦП ПК или интерфейса USB, когда разрешена глубокая память. Механизм аппаратного усиления, по существу, создает представление формы сигнала, которое можно просмотреть на панели «Компьютер». Глубокая память лучше обрабатывается, чем конкурирующие о-скопы, как настольные, так и ПК-модели.

  ---

  Velleman PCSU1000 Двухканальный USB-осциллограф на базе ПК – лучшее программное обеспечение для Windows!

  Серия двухканальных USB-устройств Velleman PCSU1000 очень удобна для отладки и диагностики вашего автомобиля. Цена на этот набор устройств также многообещающая.

  Проверить цену

  Этот осциллограф подключается к вашему устройству через USB-соединение, и вам нужно запустить программу, чтобы начать сбор осциллограмм. Он позиционируется как устройство с частотой 60 МГц, и он действительно обеспечивает такой диапазон.

  Но первое, что вы должны иметь в виду, это то, что это не высокочастотный аналоговый спектр.

  Он предлагает множество функций по приемлемой цене. Например, устройство полностью совместимо с версиями ОС Windows.

  • Достойная цена;
  • 2 канала;
  • Совместимость с версиями ОС Windows/Linux;
  • Хорошее USB-подключение;
  • Полноценный инструмент;
  • Плохая поддержка сообщества;
  • Возможны проблемы с сигналом;

  Этот гаджет имеет широкий набор функций, которые вы могли бы ожидать от любого отдельного оскопа среднего уровня, который стоил бы в 10 раз дороже.

  ---

  Руководство покупателя

  USB или цифровое устройство

  Это будет основной частью выбора. DSO с их дисплеями выглядят довольно круто. Они по-прежнему устраняют необходимость подключения к ПК, но жертвуют доступностью. USB-прицелы намного проще, но если вы просто погружаетесь в хобби и не знаете, понадобится ли вам тонна, чтобы оправдать дополнительные расходы, то, безусловно, стоит выбрать модель USB.

  Режимы триггера

  Он включает в себя запуск и получение задания на запуск теста. Вы можете проверить по этому параметру, что запускает сканирование, а также есть ли какие-либо отклонения. Для каждого осциллографа существует три простых настройки запуска. Одиночное: сканирование выполняется только один раз и, следовательно, при первом событии причины. Вам нужно нажать правую кнопку, чтобы включить восстановление, чтобы дождаться другого.

  Как правило, в USB-осциллографах можно найти 2 основных режима запуска:

  • Автоматически — сканирование перезапускается без срабатывания триггера;
  • Нормальный режим запускается при непосредственном запуске сканирования;

  Частота дискретизации

  Это регулярность, с которой компоненты формы сигнала видны о-скопу. Он определяет, насколько информативными будут детали, которые вы увидите, и насколько точной информация будет интерпретирована о-скопом.

  Подобно частоте кадров камеры, чем выше частота дискретизации, тем точнее будут данные, что позволит вам записывать даже малейшие сдвиги формы сигнала.

  Но когда вы ищете o-scope, обязательно учитывайте частоту дискретизации, от самой низкой частоты дискретизации до предела.

  Хотя высокая частота дискретизации имеет свои преимущества, необходимо также знать минимальную частоту дискретизации, если вам нужно исследовать сигналы, которые постоянно развиваются в течение длительного периода времени.

  И в качестве дополнительного совета вы должны использовать правило пяти, чтобы гарантировать, что частота дискретизации осциллографа по крайней мере в 5 раз превышает пиковую частоту проекта, над которым вы работаете.

  Полоса пропускания

  В зависимости от формы использования вашего прицела вам необходимо внимательно следить за спектром полосы пропускания, поскольку он определяет способность осциллографа точно отображать сигнал.

  Если частота сигнала повышается, мощность осциллографа для точного расчета сигнала снижается.

  Таким образом, чем шире полоса пропускания, тем более высокую частоту вы будете анализировать.

  Таким образом, таким же образом, как и при частоте дискретизации, вы можете использовать правило пяти, чтобы гарантировать, что полоса пропускания осциллографа достаточно широка для вычисления как минимум в 5 раз большего диапазона полосы пропускания, который может потребоваться для расчета.

  Это также может позволить вам найти окончательную 5-ю гармонику и, таким образом, определить форму сигнала.

  Объем памяти

  Когда вы просматриваете возможности осциллографа, который планируете приобрести, обязательно следите за объемом памяти, который у него есть, и хотя у него высокая частота дискретизации, это только подразумевает, что он использует дополнительную память при захвате сигналов.

  Вы также можете убедиться, что у о-скопа достаточно места в памяти для захвата соответствующего сигнала.

  Датчики

  По сути, это те самые устройства, которые позволяют USB-осциллографу проводить точные измерения.

  И даже осциллограф с высокой частотой дискретизации, а также с широкой полосой пропускания не будет иметь много преимуществ без них.

  Однако это не означает, что для оскопа следует использовать один зонд. Вы должны убедиться, что все подключенные датчики относятся к одному диапазону и совместимы как с частотой дискретизации, так и с пропускной способностью.

  Количество входных каналов

  Количество торговых точек, которыми обладает o-scope, определяет объем информации, которую он может обрабатывать, и играет столь важную роль в ценообразовании.

  Принимая во внимание ваш бюджет, убедитесь, что вы видите, имеет ли осциллограф, который вы хотите приобрести, достаточное количество каналов, чтобы вы могли выполнять задачи, для которых вам нужен осциллограф.

  Программное обеспечение

  USB-оскопы принимают различные типы сигналов в зависимости от сигнала, полученного от датчиков, подключенных к какой-либо части оборудования для тестирования.
