Уоки-Токи: Портативные радиостанции | Журнал Популярная Механика
В чем преимущество портативных радиостанций (Walkie Talkie) перед сотовыми телефонами, кроме бесплатной связи? Во‑первых, мгновенная связь — нажал на кнопку, и тебя тут же слышат. Во‑вторых, возможность одновременно общаться большой компанией — не надо обзванивать всех по очереди. Ну и в-третьих, радиостанции работают там, где вышки сотовой связи еще не появились. В общем, они незаменимы на горнолыжных курортах, в походах и прочих мероприятиях на свежем воздухе.
Первый вопрос, который задают при покупке портативной радиостанции, — будет ли она совместима с радиостанциями друзей. Заметим, что покупка радиостанции одного и того же производителя, и даже той же модели, совместимости не гарантирует. Но, прочитав эту статью, любой сможет не только выбрать нужную радиостанцию, но и смело консультировать своих друзей. Итак, начнем.
Диапазон частот
Основные проблемы с совместимостью возникают из-за несовпадения отведенных под любительскую радиосвязь частот в разных странах мира. В Америке, к примеру, это 462−467 МГц, в Европе — 460 МГц, в России — 433 МГц. В нашей стране распространены в основном станции американского стандарта, реже — российского и почти нет европейских. Этим и объясняется удивительная чистота эфира, например, при катании на горнолыжном курорте в Альпах со станциями, купленными в России. Увы, в этом есть не только плюсы, но и минусы: в случае чего спасатели вас тоже не услышат.
Поэтому первым делом вы должны выяснить, в каком диапазоне работают станции ваших друзей. Независимо от марки все станции одного диапазона будут слышать друг друга. А вот мультидиапазонных радиостанций не бывает. И знайте, если вы на территории России воспользуетесь американской или европейской радиостанцией, никакой самолет от этого не упадет. Сбить самолет не так-то просто. «Популярная механика» гарантирует.
Мощность
Ну, с диапазоном определились. Теперь давайте определимся с мощностью. Во многих странах, в том числе и в России, разрешенная мощность составляет 0,1 Вт. Ее хватает для связи на расстоянии максимум 1−1,5 км, да и то при прямой видимости. В принципе, на такой дистанции можно обойтись и без радиостанций — достаточно просто громко покричать. Зато повышение мощности до 2 Вт позволяет общаться на расстояниях до трех километров, а при 4 Вт — аж до пяти километров!
Любопытно, что радиостанции с такими характеристиками можно спокойно найти в свободной продаже, хотя разрешенная мощность составляет всего 0,1 Вт? Как же так? Производители обходят этот запрет очень просто — большинство радиостанций имеют в меню режим переключения мощности. Если Lo — то те самые 0,1 Вт, а если Hi — тут уж кто как постарается. Например, распространенная радиостанция Midland G-225 выдает 2 Вт, а Midland GXT-400 — 4 Вт. Но все вышесказанное относится к европейским брендам.
На родине Walkie-Talkie
Субкультура
Допустим, вы определились со страной-производителем, купили радиостанции одного частотного стандарта, но опять обнаружили, что они не работают вместе. Пришло время узнать про подканалы, или субкоды.
Первые уоки-токи были полностью аналоговыми устройствами, и разделение каналов осуществлялось простым разделением частот. Такое решение имело большой недостаток — количество каналов ограничивалось выделенным частотным диапазоном: как правило, не превышало 70 каналов. В городе или на многолюдном курорте это приводило к тому, что на одном канале работало несколько групп, что довольно неудобно.
С появлением цифровой обработки сигнала появилась возможность организации на одном канале до 121 субкода. Если помножить количество каналов на количество подканалов, то получим общее число доступных независимых групп — несколько десятков тысяч. Всегда можно найти незанятую нишу для себя и своих друзей. Но для того, чтобы вас услышали, необходимо выставить не только общий канал, но и подканал, или субкод.
А что если у вас в компании есть старые радиостанции без поддержки подканалов? Тогда выставляйте на новых только подканал «0» — на нем можно общаться и со старыми радиостанциями. Нулевой субкод имеет еще одну интересную особенность — он прослушивает ВСЕ подканалы.
Полезные советы
Как мы писали выше, выбирать нужно радиостанцию именно того стандарта, каким пользуются ваши друзья. Если таких нет, можно попытаться остановиться на отечественном диапазоне — правда, предложений в этом секторе немного, к тому же модели, как правило, имеют весьма непритязательный дизайн.
Но вот, предположим, станции куплены, каналы и подканалы настроены. Какова обычно первая ошибка начинающего «радиолюбителя»? Человек начинает говорить и уж потом нажимает самую большую кнопку сбоку — тангенту, или кнопку PTT (Push To Talk). В итоге собеседник не слышит начала предложения. Как правило, он не слышит и конца — кнопку отпускают, не успев договорить. А часто бывает так, что вас вообще не слышат — просто не успевают достать рацию из рюкзака или кармана.
Опытные «связисты» поступают так. Нажимают кнопку «Вызов» (или Call) и ждут. Принимающая сторона успевает остановиться, достать из рюкзака радиостанцию и ответить. Причем нажимает тангенту перед тем как говорить, а отпускает — после того как закончит.
На тот случай, если вы потеряетесь и вас не услышит никто из родной группы, полезно изучить новую функцию — сканирование каналов. При нажатии клавиши Scan радиостанция начинает последовательно перебирать все каналы, задерживаясь на каждом активном на 5 секунд. Если нажать кнопку PTT, сканирование останавливается и вы остаетесь на этом активном канале. При повторном нажатии клавиши Scan сканирование возобновляется с прерванного места.
Тюнинг радиостанций
После покупки часто хочется как-то усовершенствовать приобретение. Радиостанции — не исключение. Первое, что приходит в голову, — аккумуляторы. Дело в том, что большинство станций комплектуется никель-кадмиевыми (или никельметаллгидридными) аккумуляторами, основным недостатком которых является «эффект памяти». Для достижения максимальной емкости их нужно разряжать до нуля (причем обычно полная разрядка застает вас в самый неподходящий момент) и только потом заряжать заново. Современные же горожане избалованы мобильными телефонами с новейшими литий-ионными аккумуляторами, которые можно подзаряжать когда захочешь. Большинство радиостанций позволяет использовать пальчиковые батарейки типа AA, вместо которых отлично встают новенькие литиевые аккумуляторы.
Гарнитуры также пришли из мира сотовой связи. С одной стороны, активируемые голосом VOX-гарнитуры очень удобны — не надо лезть в заснеженных перчатках к себе за пазуху. Но, как показывает практика, опытные экстремалы ими не пользуются — они непрерывно срабатывают от ветра, а то и просто от обычного чиха. Одна сплошная головная боль для всей компании.
А вот от чего мы вас настоятельно отговариваем — так это от попытки заменить комплектную антенну на более длинную. Связь не только не улучшится, но даже ухудшится — размер антенны строго пропорционален длине волны, на которой работает радиостанция.
Ну вот, пожалуй, и все. Надеемся, мы вас не слишком запутали.
Радиостанции для тестирования предоставлены компанией Помех.Net.
Статья опубликована в журнале «Популярная механика» (№2, Февраль 2006).Сказ о китайских рациях BELLSOUTH T-388
Добрый день, друзья!
Сегодня поведаю об очередной неоднозначной покупке из Китая. Как Вы успели догадаться по картинке — это рации Bellsouth Т-388. Покупка эта была сделана еще в прошлом году, а обнаружена несколько дней назад в старом вещмешке.Осторожно! Обзор содержит элементы юмора!!!
С наступлением весенне-летнего периода, с целью изгнания зимней хандры и общего обезприроживания, народ хлынул за город. Не стало исключением и моё семейство. Для упаковки провианта, на балконе был отрыт древний вещмешок и… оттуда с грохотом вывалились две рации. Етит! Мы ж в поисках весь дом перерыли!!! А забыты они были благополучно в рюкзаке после крайнего похода. Взял я в руки эту игрушку и припомнил историю покупки
Две истории о том как автор люто жил без раций и что его сподвигло к покупке китайских поделок (оффтоп)
Драма /как я жил без раций/Одним воскресным блаженным днем сел я писать обзор для MYSKU. Затиранил жену с детьми по комнатам, а сам тихарюсь на кухоньке. Сварил кофеёк, открыл набук и стал ждать вдохновения. Вот уже вполне отчетливый образ Музы выглянул из-за холодильника и робко приблизился к моему челУ. И только я почувствовал приятную щекотку её подкрыльного пуха, как дверь в кухню с грохотом отворилась. Муза Ивановна, ессесна, наутёк. На пороге — моя законная супруга. Её интересовали мои планы на день и входят ли в них установка теплицы на плантациях тёщи. Раздосадованный прерыванием творческого коитуса, я сквозь зубы ответил, что готов поставить тёще даже двухуровневый сруб ради одного часа покоя. Удовлетворенная ответом, жена покинула мой кабинет. Я снова поймал Дзен и занес пальцы над клавиатурой. В этот самый миг на дверной ручке повисло 13 кг органики и нарушило мой покой вопросом: как назывался тот мультик про мальчика который отправился путешествовать с пиратами на корабле, а потом нашел клад, а потом… Я понял, что речь идет про Остров сокровищ и поспешил дать исчерпывающий ответ. Наследник удалился, а я остался кипеть на камбузе. Остывший кофе уже не радовал, Муза отвернулась к стене и захрапела. Последней каплей стал визит младшего отрока, движимого желанием просто услышать папу. Я захлопнул комп и переключился на семью: Die Familie über alles… Погода за окном стояла отменная, поэтому было решено снарядить сына в велопробег на близлежащий стадион. Несмотря на то, что детская площадка отлично просматривается из окна, спуск шестилетнего ребенка с поводка мы пока не практиковали. А значит написание обзора снова откладывается на неопределенный срок. Вот я уже натягиваю штиблеты и топаю с отроком на улицу. Природную идиллию нарушила стрессовая новость супруги, что при покупке билетов к маме, она забыла пин-код от моей карточки. Страх и ужас: она с детьми остается дома на все выходные. Обзор погибает под гнетом бытовых хлопот…
… а ведь все могло быть совсем по-другому…
Утопия /чего я ждал от раций/
Прекрасным весенним утром я восседаю на кухонном троне в окружении трепетных муз и начертаю витиеватые письмена обзора. Творение получается эпичным, заслуживающим золотых скрижалей Зала славы MYSKU… Супруга моя разминает телеса после ночных утех в опочевальне и томно жмет кнопку радиопередатчика. Получив сигнал, я без отрыва от совокупления с Мельпоменой, сообщаю о моих гениальных планах на день. И работа продолжает кипеть. Когда обзор достигает апогея, раздается услужливый треск рации: старший отпрыск желает получить информацию о любимом анимационном произведении. Получив энциклопедические данные, восторженный ребёнок оставляет отца в покое. А разум пьянят ожидаемые слава и почёт за опус! Воодушевленный, я вещаю на весь дом приветствие и позволяю сыну идти в одиночку гулять на улицу. Изредка прерывая творческие потуги разговорами по селектору с сыном, наслаждаюсь его игрищем с высоты птичьего полёта. Лепота… Звенящую тишину пронзает треск супружъего послания, мол, на вокзале покупаю билеты, еду к маме на все выходные. Перстом жму TALK и благословляю мою суженую на (ура) дальний и (надеюсь) долгий путь. Красооотаааааа… Я в предвкушении премии Хьюго за свой труд планирую куда потратить гонорары. А всё благодаря им — братцам-близнецам T-388.
Характеристики на сайте продавца
Walkie Talkie, BellSouth T-388— Цвет: Черный
— Материал: пластик
— 1,0 «ЖК-экран
— Диапазон до 5 км
— Частота: 462.5652 ~ 462.725MHz
— Каналы: 22 FRS и GMRS
— Выходная мощность: 0,5 Вт
— Лицензия Walkie Talkie
— Автоматическое сканирование каналов
— Выбор тона оповещения
— Низкое энергопотребление
— Питание от 4 х батареек ААА (не включены)
— Поставляется с Инструкция на английском языке
Размеры: 14,0 см х 5,3 см х 2,0 см
Вес: 170 г
— при походах на природу, в грибы и рыбалку — чтобы не тревожить первобытную красоту рявканьем
— при поездках за границу на 2-х машинах — чтобы не тратиться на болтовню в роуминге
— при ссылке ребенка в сад и на тренировки — для полного и тотального контроля воспитательного процесса в ДДУ
— при сдаче обоих отроков бабушке — для экстренного вмешательства в напихивание детей шоколадом и т.д.
— при походе супруги в магазин за продуктами — для напоминания о покупке светлого нефильтрованного
— и это далеко не полный список.
Делал я заказ еще в бытность моей слепой и всепоглощающей любви к ДХ.

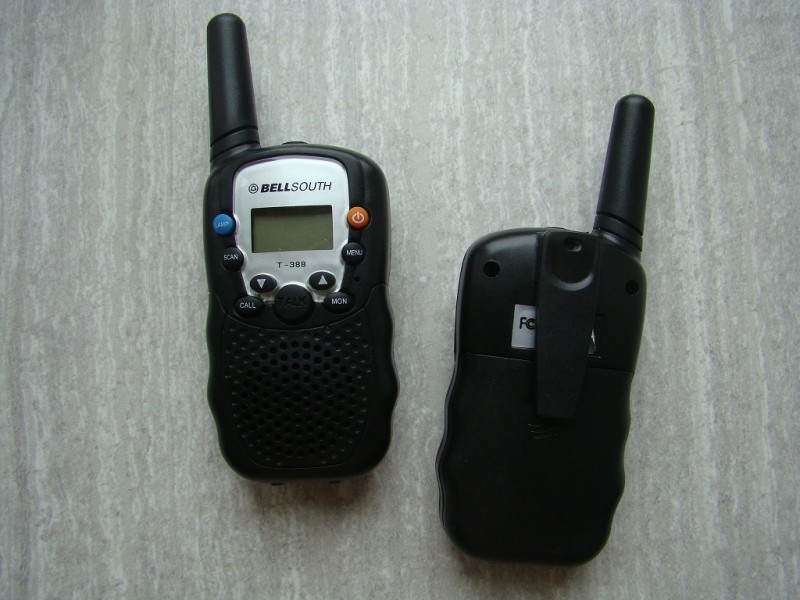

Вот что мне пришло (к сожалению, упаковка не сохранилась)
Рации пришли в полном комплекте + инструкция. Инструкция — для лохов, поэтому пошла сразу в топку. Лицевая сторона разместила спикер, кнопки и дисплей. Боковые грани девственно чисты. Основа оснащена опорами для возможности установки раций в горизонтальное положение. В верхнем торце расположились антенна, разъем для наушников и линза фонарика. С оборотной стороны находится отсек для батареек с крышкой и клипса для водружения на пояс. Теперь обо всем подробнее.

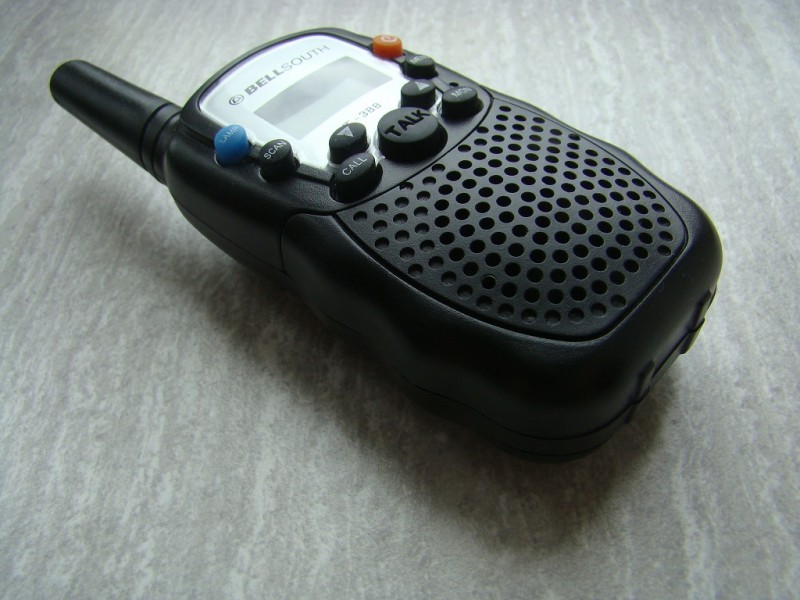

Корпус рации разборный, скреплен двумя шурупами. Сами рации пухлые, небольшого размера, отлично ложаться в руку. В том числе детскую (слева моя, справа — сыновья).

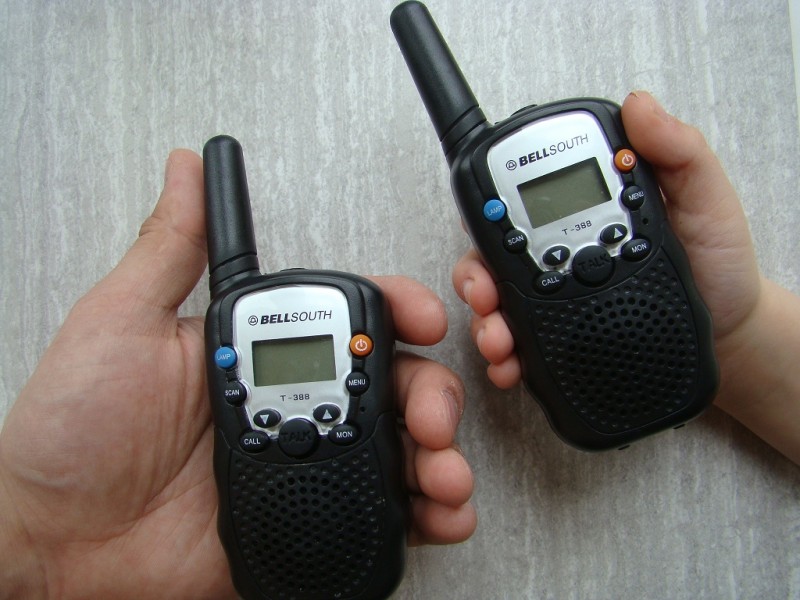

Сабж выполнен во вполне себе взрослом стиле, никаких сердечек и рюшечек. Пластик черный матовый. Углы сглажены, в месте хвата рукой — выемки под пальцы для удобства. Для удобства же в рации имеется очень добротная клипса-держатель. Антенна сделана из каучука, сильно не гнется. Контейнер для батареек закрывается крышкой-слайдером. Каждая рация пожирает 4 ААА батарейки. Динамик закрыт перфорированным пластиком. Кнопки устройства резиновые, трехцветные: 1 синяя, 1 красная, остальные черные. В общем, корпус сделан добротно, в руках рации вертеть приятно. Экран маленький, с подсветкой во время вещания. на нем отражается вся необходимая информация в рабочем режиме: заряд батареи, уровень сигнала, громкость спикера и канал вещания.
Функции кнопок следующие:
КНОПКА КРАСНОГО ЦВЕТА — включение или выключение рации
КНОПКА СИНЕГО ЦВЕТА — фонарик
TALK (самая здоровая кнопище) — её нужно удерживать при передаче информации
MENU — переключение канала, мелодии вызова и т.д
SCAN — сканирует наличие активности в заданном диапазоне
CALL — инициирует звонок второму шпиону
КНОПКА ВВЕРХ/ВНИЗ — выбор параметров меню, регулировка громкости
MON — кнопка функции шумоподавления
Подробно функции расписывать не считаю нужным. Поверьте, дальше бытовой болтологии у Вас также не пойдёт.
Экран
Дисплей маленький, однодюймовый, с зеленоватой подсветкой. Подсветка активизируется только при нажатии на кнопки. При включенной рации дисплей в спящий режим не уходит и постоянно показывает номер канала, заряд батареи, уровень громкости и наличие связи.
Над дисплеем надпись BELLSOUTH (видимо, это разновидность колокольчиков на юге Китая). Первый взгляд на название навеял:
… а почему бы и нет? С телевизорами же прокатило!

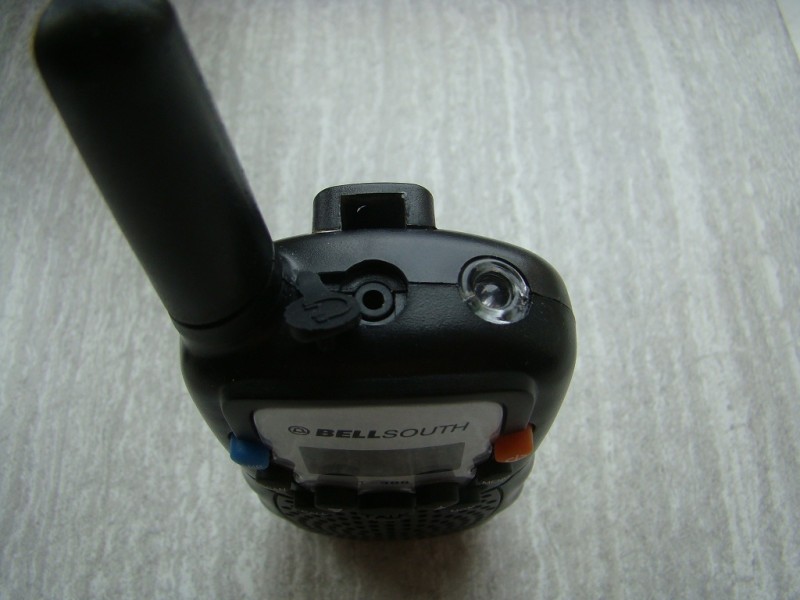

Фонарик

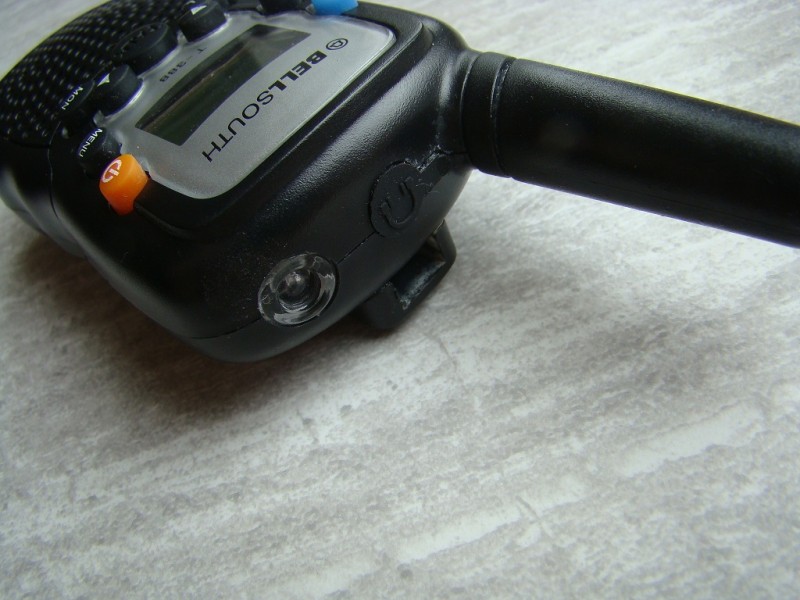

Активизируется при нажатии на синюю кнопку LAMP. Фонарик в меру яркий, как средний брелок-наключник. Для подсветки нужно постоянно удерживать кнопку. Аццки выжирает аккумуляторы!!!
Звук
Звук реализован посредством моноспикера на лицевой стороне рации. Размер динамика — около 3см. Звук громкий, в зависимости от условий, даже слишком. Конструктив рации предусматривает возможность использования наушника: на борту разъем 2,5мм. В комплекте наушников нет. Наушники с разъемом 2,5 мне за всю жизнь ниразу не попадались. Тема закрыта.
Энергонезависмость
В связи с тем, что питают рации 4 сторонние батарейки (а не АКБ), срок работы — понятие относительное. Конечно, на убогих китайских батарейках — это минуты, на качественных long life — сутки. Крепкого середняка точно хватит для того, чтобы денёк поиграться.
Кстати, от качества аккумуляторов существенно зависит качество связи и зона покрытия.Качество связи
Естественно, я не ожидал, что зона покрытия охватит 5 км. И чтобы в этом убедиться я начал тестировать связь по нарастающей.
Этап №1 (5-10 метров)
В квартире сигнал изумительный. Сколько бы дверей ни было закрыто и одеял накрыто — связь отменная. Микрофон в меру чувствительный, лучший звук на расстоянии 5-6 см от рта. Если говорить вплотную в микрофон, принимающая сторона услышит вашу речь в стиле „Старшина Сидорчук, приём!“ Звук динамика также хорош и нареканий не вызывает.Этап №2 (70-100 метров)
В режиме прямой видимости квартира-улица слышимость хорошая, связь бесперебойная. Добавляются небольшие шумы, но не критично. В радиусе 70-100 метров без преград и препятствий связь была постоянная.
Тест раций на этапе №2 в небольшом видео (заранее пардон за немытые окна, жена уже получила неполное служебное))).Этап №3 (250-300 метров)
Следующая стадия — поход в ближайший магазин за покупками неподалёку от дома. Оттуда я попытался связаться с супругой на предмет гастрономической корзины.
В итоге я услышал, что домой нужно купить:1. Пакет к?*)**(__+))(№№;
2. Несколько (75#$$%
3.… и парочку »!№»№
Так я ничего и не понял…
Одним словом, на расстоянии 270-300 метров на пересеченной местности рации не выполняют возложенные на них функции.
Считаю своим долгом напомнить гражданам Республики Беларусь, что существуют ограничения в использовании радичастотной аппаратуры, в соответствии с требованиями…
Государственной инспекции Республики Беларусь по электросвязи Минсвязи
Условия использования радиочастотного спектра для эксплуатации, разработки и производства на территории Республики Беларусь радиоэлектронных средств определяются решениями Государственной комиссии по радиочастотам при Совете Безопасности Республики Беларусь (далее – Комиссия) о выделении полос радиочастот, радиочастотных каналов или радиочастот.
Учитывая, что решение Государственной комиссии по радиочастотам при Совете Безопасности Республики Беларусь на выделение полос радиочастот 136-174 МГц и 400-520 МГц для эксплуатации данных радиостанций отсутствует, ввоз и использование на территории Республики Беларусь радиостанций, работающих в указанных частотах — запрещены. РУП «БелГИЭ» в выдаче разрешительных документов для таковых радиостанций – отказывает.
Но вы ведь никому не скажете, да..?
Вместо вывода: Таким образом 5 китайски километров — это отличные 5, хорошие 100 и отстойные 300 метров. Если относиться к данному приобретению как к средству выживания на острове, то рации Вас разочаруют. Но как игрушки-развивалки они отлично подходят для игры в шпионов с детьми.
Всем хороших выходных!!!
Уоки-токи Walkie Talkie рации Retevis RT22.
Здравствуйте муськовчане! Маленький обзор на тему «уоки-токи». В быту их часто называют словом «рация», а за рубежом — transciever (трансивер, приемопередатчик) или Walkie-Talkie (воки-токи — «болталка-на ходу»). Для туризма, охоты и рыбалки, строителей на стройке, лыжников, спортсменов, прогулок с детьми и домашнего использования подходят портативные модели.Подобную рацию можно взять в поход, поездку, чтобы всегда оставаться на связи. Портативное устройство наряду с мобильником обеспечит постоянную и непрерывную связь, его удобно использовать в городе и на природе
Это набор из двух раций Retevis RT22 с зарядным устройством на 2 порта.
ТТХ
Комплектация:
2 шт- Retevis RT22
2 шт Литий-ионный аккумулятор
1 шт- адаптер 2 порта,5В,1А
2 шт- USB кабель для зарядки
2 шт- клипсы пояса
1 шт- Руководство пользователя
Инструкция на английском языке. В ней указаны дополнительные аксессуары-кабель программирования, разные гарнитуры.
Зарядное устройство 2 порта,5В,1А.
По бокам рации расположены кнопки управления и разъемы- боковые контакты для стакана, вход MiniUSB для зарядки, вход под наушники и микрофон- два джека, 3,5+2,5мм.
.
Снята задняя крышка рации, радиатор для транзистора выходного каскада.
При заказе лучше уточнить сетку частот, и если это не разрешенная PMR, LPD то лучше рацию прошить. Информация по прошивке есть во многих обзорах. Для прошивки понадобится кабель программирования и программа с сайта Retevis.
Я пытался программировать самодельным кабелем -2 штекера 3,5 и 2,5мм, PL2303. После танцев с бубнами ничего не вышло. Заказал себе с Али кабель. Как придет перенастрою все рации.
Если в программе задать на кнопке «минус» функцию Remote Alarm то будет работать тональная сирена при передаче.
Фото remote
Предупреждение о разряде батареи-при достижении 3.1 В рация начинает мигать красным диодом и через минуту говорить что нужно зарядить батарею. И так несколько раз и потом выключается. Кнопки переключения каналов можно заблокировать, нажав одновременно + и -, подтверждение функции –звуковой сигнал.
Retevis RT22 имеет функцию VOX, которая производит включение рации на передачу без нажатия кнопки РТТ.
Вот шаги чтобы включить / выключить эту функцию.
1: Включаете любой канал, например 1.
2: Выключите рацию.
3 Нажмите кнопку «+», и включите рацию, услышав голосовые подсказки «вокс на первом» / «VOX выключено», отпустите кнопку +.
Раньше верой и правдой у меня для этого работала пара раций Jet.Но одна вышла из строя.
Сейчас надеюсь перешить на PMR новые радейки и будет у меня 3 станции по которыми можно общаться.
Retevis RT22 это вполне серьезные рации с серьезными параметрами. Это аналог рации WLN KD-C1, Zastone ZX6, BAOFENG BF-R5. Одного аккумулятора хватает больше, чем на сутки работы (зависит от интенсивности использования).
В городской черте уверенная связь до 1км. Несмотря на то, что мощность разрешенных к использованию радиостанций существенно ограничена, расположение в верхней части УКВ, а значит, хорошая проникающая способность радиоволн диапазона позволяет с успехом использовать его для связи в городских условиях. А в условиях работы на открытой местности дальность связи существенно возрастает из-за отсутствия строений вообще. Дополнительный плюс — все оборудование весьма компактно и стоит сравнительно недорого.
Всем спасибо за потраченное время. Удачи в жизни и покупках!
Нагляднее можно посмотреть в видео
Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.
Дешёвая рация от китайского производителя. Краткий обзор.
Очень кратко: Работает.Из коробки не совместима ни с одной из LPD или PMR раций.
Заявленная мощность внушает уважение (8 ватт), но измерения не проводились.
Сменная антенна.
Стакан зарядки.
Далее, под кат.
Блуждая по али, наткнулся на крайне дешёвую рацию, что и послужило причиной покупки.
Посылка шла около месяца, всё стандартно. До последнего сомневался, что за такую цену будет что-то вообще работать. Как ни странно, был не прав.
Коробки были выброшены в первый же день, так что фотографий не будет.
Комплект: Рация, клипса на ремень, антенна, зарядный стакан, адаптер, инструкция на китайско-английском, и переходник под нашу розетку.
По функционалу рации оказались обычными профессиональными мыльницами, без каких либо настроек и наворотов. Хотя, китайцы остались в своём стиле: встроили туда простейшее фм радио.
Видимо, предполагается что охранникам может стать скучно, и они захотят послушать музыку.
Перейдём к характеристикам:
Заявленная мощность составляет 8 ватт, что подтверждается маленькой наклейкой под аккумулятором. )
Приборов для проверки у меня нет, так что оставим это на совести китайцев. Работает не хуже обычной — и ладно.
О дальности слышимости рации
Предполагаю этот вопрос в комментариях, и сразу отвечаю здесь:
Дальность действия, которую так любят писать на коробках дешёвых радиостанций — не более чем условность.
Это всё равно, что указывать на коробке от велосипеда его скорость в км/ч
Дальность зависит от многих очень важных факторов: условия местности, длина антенны, погода на улице, мощность передатчика и чувствительность приёмника.
Стандартное расстояние слышимости в городе — 1-2 км. Если забраться на вышку, да с хорошей антенной — то на 10-15 км можно отлично общаться.
А если из клетки с заземлением — то уже через 5м ничего не слышно.
Из плюсов — сменная антенна. Разъём на корпусе станции — SMA male.
Батарея 7,4 вольта (опять-таки, согласно наклейке на ней) 2200 mAh.
Зарядка возможно только при помощи «стакана», так как соответствующий разъём отсутствует.
Диапазон работы — 400-470 Mhz FM. Без шнурка к компьютеру и программы изменить что-либо не получится.
Имеется 16 каналов — при смене канала, китаец внутри станции о чём-то ругается. (похоже, говорит его номер)
Теперь немного критики.
Из коробки станция настроена на совершенно непонятную частоту — все 16 каналов находятся на 470-465 Mhz и закрыты на субтон. Это значит, что без настройки через компьютер, эта станция не совместима с обычными рациями LPD или PMR.
Более того, какая-либо работа в этом диапазоне запрещена для гражданских лиц.
Разъём для гарнитуры/шнурка для прошивки стандартный для китаенвудов.
К сожалению, у меня такого шнурка не оказалось. Буду пробовать переделать из шнурка от VX-6.
По этой же причине полноценного тестирования пока не производилось.
Обзор получился неполноценный, но надеюсь что немного полезной информации всё-таки выложил.
Звер
Что такое Уоки-Токи. Как выбрать? — Справочная — СХЕМЫ — Статьи
Walkie TalkieВ чем преимущество портативных радиостанций (Walkie Talkie) перед сотовыми телефонами, кроме бесплатной связи? Во-первых, мгновенная связь – нажал на кнопку, и тебя тут же слышат. Во-вторых, возможность одновременно общаться большой компанией – не надо обзванивать всех по очереди. Ну и в-третьих, радиостанции работают там, где вышки сотовой связи еще не появились. В общем, они незаменимы на горнолыжных курортах, в походах и прочих мероприятиях на свежем воздухе.
Первый вопрос, который задают при покупке портативной радиостанции, – будет ли она совместима с радиостанциями друзей. Заметим, что покупка радиостанции одного и того же производителя, и даже той же модели, совместимости не гарантирует. Но, прочитав эту статью, любой сможет не только выбрать нужную радиостанцию, но и смело консультировать своих друзей. Итак, начнем.
Диапазон частот Уоки-Токи.
Основные проблемы с совместимостью возникают из-за несовпадения отведенных под любительскую радиосвязь частот в разных странах мира. В Америке, к примеру, это 462–467 МГц, в Европе – 460 МГц, в России – 433 МГц. В нашей стране распространены в основном станции американского стандарта, реже – российского и почти нет европейских. Этим и объясняется удивительная чистота эфира, например, при катании на горнолыжном курорте в Альпах со станциями, купленными в России. Увы, в этом есть не только плюсы, но и минусы: в случае чего спасатели вас тоже не услышат.
Поэтому первым делом вы должны выяснить, в каком диапазоне работают станции ваших друзей. Независимо от марки все станции одного диапазона будут слышать друг друга. А вот мультидиапазонных радиостанций не бывает. И знайте, если вы на территории России воспользуетесь американской или европейской радиостанцией, никакой самолет от этого не упадет. Сбить самолет не так-то просто. «Популярная механика» гарантирует.
Мощность Уоки-Токи.
Ну, с диапазоном определились. Теперь давайте определимся с мощностью. Во многих странах, в том числе и в России, разрешенная мощность составляет 0,1 Вт. Ее хватает для связи на расстоянии максимум 1–1,5 км, да и то при прямой видимости. В принципе, на такой дистанции можно обойтись и без радиостанций – достаточно просто громко покричать. Зато повышение мощности до 2 Вт позволяет общаться на расстояниях до трех километров, а при 4 Вт – аж до пяти километров!
Любопытно, что радиостанции с такими характеристиками можно спокойно найти в свободной продаже, хотя разрешенная мощность составляет всего 0,1 Вт? Как же так? Производители обходят этот запрет очень просто – большинство радиостанций имеют в меню режим переключения мощности. Если Lo – то те самые 0,1 Вт, а если Hi – тут уж кто как постарается. Например, распространенная радиостанция Midland G-225 выдает 2 Вт, а Midland GXT-400 – 4 Вт. Но все вышесказанное относится к европейским брендам.
На родине Walkie-Talkie
У родоначальника этого типа устройств, компании Motorola, сделавшей слово «уоки-токи» нарицательным, все по-другому. Дело в том, что американский диапазон любительской радиосвязи делится на два поддиапазона: FRS (Family Radio Service) и GMRS (General Mobile Radio Service). Первый ограничен мощностью сигнала в 0,5 Вт, второй – 5 Вт. Как правило, с 1-го по 7-й и с 15-го по 22-й каналы в радиостанциях Motorola работают в диапазоне GMRS, а с 8-го по 14-й – FRS. Следовательно, последними лучше не пользоваться – уж больно они маломощны. С другой стороны, некоторые модели, например Motorola SX-700, имеют двойные клавиши, при нажатии на нижнюю часть которых даже в диапазоне GMRS станция работает на пониженной мощности в 0,5 Вт – для экономии заряда аккумуляторов.
Субкультура Уоки-Токи.
Допустим, вы определились со страной-производителем, купили радиостанции одного частотного стандарта, но опять обнаружили, что они не работают вместе. Пришло время узнать про подканалы, или субкоды.
Первые уоки-токи были полностью аналоговыми устройствами, и разделение каналов осуществлялось простым разделением частот. Такое решение имело большой недостаток – количество каналов ограничивалось выделенным частотным диапазоном: как правило, не превышало 70 каналов. В городе или на многолюдном курорте это приводило к тому, что на одном канале работало несколько групп, что довольно неудобно.
С появлением цифровой обработки сигнала появилась возможность организации на одном канале до 121 субкода. Если помножить количество каналов на количество подканалов, то получим общее число доступных независимых групп – несколько десятков тысяч. Всегда можно найти незанятую нишу для себя и своих друзей. Но для того, чтобы вас услышали, необходимо выставить не только общий канал, но и подканал, или субкод.
А что если у вас в компании есть старые радиостанции без поддержки подканалов? Тогда выставляйте на новых только подканал «0» – на нем можно общаться и со старыми радиостанциями. Нулевой субкод имеет еще одну интересную особенность – он прослушивает ВСЕ подканалы.
Полезные советы
Как мы писали выше, выбирать нужно радиостанцию именно того стандарта, каким пользуются ваши друзья. Если таких нет, можно попытаться остановиться на отечественном диапазоне – правда, предложений в этом секторе немного, к тому же модели, как правило, имеют весьма непритязательный дизайн.
Но вот, предположим, станции куплены, каналы и подканалы настроены. Какова обычно первая ошибка начинающего »радиолюбителя»? Человек начинает говорить и уж потом нажимает самую большую кнопку сбоку – тангенту, или кнопку PTT (Push To Talk). В итоге собеседник не слышит начала предложения. Как правило, он не слышит и конца – кнопку отпускают, не успев договорить. А часто бывает так, что вас вообще не слышат – просто не успевают достать рацию из рюкзака или кармана.
Опытные «связисты» поступают так. Нажимают кнопку «Вызов» (или Call) и ждут. Принимающая сторона успевает остановиться, достать из рюкзака радиостанцию и ответить. Причем нажимает тангенту перед тем как говорить, а отпускает – после того как закончит.
На тот случай, если вы потеряетесь и вас не услышит никто из родной группы, полезно изучить новую функцию – сканирование каналов. При нажатии клавиши Scan радиостанция начинает последовательно перебирать все каналы, задерживаясь на каждом активном на 5 секунд. Если нажать кнопку PTT, сканирование останавливается и вы остаетесь на этом активном канале. При повторном нажатии клавиши Scan сканирование возобновляется с прерванного места.
Тюнинг радиостанций
После покупки часто хочется как-то усовершенствовать приобретение. Радиостанции – не исключение. Первое, что приходит в голову, – аккумуляторы. Дело в том, что большинство станций комплектуется никель-кадмиевыми (или никельметаллгидридными) аккумуляторами, основным недостатком которых является «эффект памяти». Для достижения максимальной емкости их нужно разряжать до нуля (причем обычно полная разрядка застает вас в самый неподходящий момент) и только потом заряжать заново. Современные же горожане избалованы мобильными телефонами с новейшими литий-ионными аккумуляторами, которые можно подзаряжать когда захочешь. Большинство радиостанций позволяет использовать пальчиковые батарейки типа AA, вместо которых отлично встают новенькие литиевые аккумуляторы.
Гарнитуры также пришли из мира сотовой связи. С одной стороны, активируемые голосом VOX-гарнитуры очень удобны – не надо лезть в заснеженных перчатках к себе за пазуху. Но, как показывает практика, опытные эктремалы ими не пользуются – они непрерывно срабатывают от ветра, а то и просто от обычного чиха. Одна сплошная головная боль для всей компании.
А вот от чего мы вас настоятельно отговариваем – так это от попытки заменить комплектную антенну на более длинную. Связь не только не улучшится, но даже ухудшится – размер антенны строго пропорционален длине волны, на которой работает радиостанция.
Уоки-Токи.
Лучшие рации Уоки-Токи: прием-прием, как слышно?
Если вы трудитесь на стройплощадке или любите совершать командные туристические вылазки в отдаленные районы, тогда вы знаете, в чем прелесть качественной рации.
И для того, чтобы стать владельцем хорошей рации, вам вовсе не требуется тратить все свои сбережения: современные модели в своем большинстве демонстрируют отличную работу и имеют множество опций. Представляем вашему вниманию лучшие рации Уоки-Токи.
Рейтинг: лучшие рации Уоки-Токи
Midland LXT500VP3
Среди главных достоинств модели Midland LXT500VP3, благодаря которым она возглавила наш мини-рейтинг, стоит отметить широкий диапазон действия, приемлемую цену и наличие станции для подзарядки.
Эти рации представлены в черном цвете и расцветке «камуфляж», они водостойкие и имеют размеры 9,8×5,5×2,5 (см). Эта модель имеет 22 канала связи, что позволяет использовать несколько устройств в процессе передачи сигнала. Все те, кому приходится по роду деятельности общаться, «минуя расстояния», оценят то, что дальность действия радиоприемников составляет 36 км в открытых районах типа леса или пустыни.
Одной из самых замечательных особенностей рации можно назвать ее средства экономии энергопотребления. Устройства включают в себя перезаряжаемые батареи и два настольных зарядных устройства. Вы также можете экспериментировать с настройкой параметров мощности при помощи функции энергосбережения. Среди прочих функций — блокировка клавиатуры для предотвращения случайной активации, а также оповещения о входящем вызове, звуковой сигнал окончания передачи, автоматический шумоподавитель и режим бесшумной работы. Эти функции разработаны специально для того, чтобы гарантировать, что вы не только получите сообщение, но и без проблем поймете собеседника даже без слов.
Многие пользователи восхищаются экономичной ценой прибора, длительным зарядом батареи и четким приемом сигнала даже на расстоянии 15-20 городских кварталов. Те, кто настроен более критично, упоминают недостаточную максимальную громкость и нечеткий прием при использовании внутри здания с толстыми стенами.
Baofeng BF-F9 V2+
Эта модель придется по нраву тем, кто главным критерием при выборе рации считает время автономной работы. BaFeng BF-F9 V2 + мощностью 8 ватт имеет три степени регулировки мощности TriplePower, что обеспечивает продолжительный режим работы.
Режим «TriplePower» позволяет выдавать мощность 1 Вт, 4Вт и 8 Вт. Прибор оснащен литиево-ионным аккумулятором 7,4 вольта емкостью 1800 мАч, который можно заряжать при помощи док-станции. Устройство совместимо с более емкими батереями (с литиево-ионными аккумуляторами емкостью 3800 мАч), тем самым можно удвоить стандартную продолжительность работы от батареи.
Что касается цветового решения, рации представлены в черном, синем, красном и желтом цветах, а также расцветках зеленый и стандартный камуфляж. Рации Baofeng BF-F9 V2+ снабжены годовой гарантией.
Midland GXT1000VP4
Эти рации идеально подходят для любых чрезвычайных ситуаций, требующих продолжительных сеансов связи. Радиус действия Midland GXT1000VP4 составляет 64 км в открытом пространстве, приборы оснащены рядом функций, призванных помочь в экстренных случаях.
Параметры рации таковы: вес – 180 грамм, количество каналов – 50, субкодов – 142. Также стоит отметить наличие яркого жидкокристаллического дисплея с подсветкой, это весьма полезная характеристика в условиях плохого освещения.
Эти рации разработаны специально для чрезвычайных ситуаций, они могут находиться в воде до 30 минут и не боятся небольшого дождя и брызг. Уведомления NOAA (сети радиостанций, непрерывно вещающих об опасных погодных явлениях) сообщат вам о том, что погода может испортиться. Вы также можете отправлять сигналы сирены SOS и сигналы локатора на случай, если потерялись. Если же требуется соблюдение тишины, вы можете включить режим вибрации и активировать «режим шепота». Как и у других высококачественных устройств данного класса, у этих раций имеется функция блокировки клавиатуры и сканирования каналов на наличие активности.
Можно встретить немало любителей этой модели рации за ее впечатляющий диапазон работы и доступную цену. Другие выказывают недовольство тем, что на расстоянии указанных 64 км прием становится немного нечетким, что дизайн не так прочен, как рекламируется, и что многие функции переоценены.
Рации Midland GXT1000VP4 можно купить в черном, черно-желтом исполнении, расцветке «камуфляж», причем стоимость варьируется в зависимости от расцветки. В комплект включена аккумуляторная батарея. Срок гарантии девайса – три года.
«Уоки-токи» на одной микросхеме | Техника и Программы
СВ-диапазон с каждым годом становится все более популярным. Количество радиостанций на нем постоянно растет. Однако СВ-аппаратура достаточно дорогая и недоступна начинающим радиолюбителям.
Микрорадиостанция типа «уоки-токи», описание которой приведено ниже, несмотря на простоту, позволяет устанавливать уверенную радиосвязь на расстояние до 0,5 км. Радиостанция собрана всего на одной микросхеме UL1321. В состав этой микросхемы входят два независимых усилителя, один из которых используется как усилитель НЧ-приемника, а второй – как микрофонный усилитель.
Принципиальная схема радиостанции приведена на рис. 1. Переключатель SA1 показан в режиме приема.
Сигнал с антенны поступает на фильтр L2C2, настроенный на частоту 27 МГц. На транзисторе микросхемы (выводы 10,9,8) собран сверхрегенеративный детектор.
Конденсатор СЗ включен между коллектором и эмиттером транзистора и обеспечивает сверхгенеративную работу каскада. Режим работы транзистора определяется базовым делителем на резисторах R1, R2 и резистором R3 в цепи эмиттера. Резисторы подобраны так, что каскад работает на пороге возбуждения, что гарантирует высокую чувствительность детектора.
Переменная составляющая звуковой частоты с выхода детектора через дроссель L3 отфильтровывается цепочкой С12, R4, С11 и через конденсатор С10 подается на вход одного из усилителей микросхемы. К цепи обратной связи усилителя подключен конденсатор С9, от емкости которого зависит усиление каскада и полоса пропускания усилителя. На выход усилителя через конденсатор С8 подключен телефонный капсюль с сопротивлением 250 Ом.
После переключения SA1 радиостанция переходит в режим передачи, в котором телефонный капсюль выполняет роль микрофона.
Сигнал с микрофона через конденсатор С6 поступает на вход второго усилителя микросхемы. В цепь обратной связи усилителя включен конденсатор С7, емкость которого определяет чувствительность усилителя.
Кварцевый резонатор ZQ1 подключается к базе транзистора, и каскад работает как кварцевый генератор. L1 в цепи питания генератора выполняет роль простейшего модулятора.
Напряжение с выхода микрофонного усилителя через конденсатор С1 поступает на L3, где и происходит амплитудная модуляция высокочастотного сигнала.
Радиостанцию можно также использовать для изучения азбуки Морзе. .При нажатии на кнопку SB1 напряжение питания подается на оба усилителя, и они начинают возбуждаться на НЧ. В телефонном капсюле появляется тональный звук. Качество сигнала не очень высокое, но, учитывая простоту конструкции, с этим приходится мириться. В небольших пределах частоту тона можно изменить подбором емкостей или подключить параллельно телефонному капсюлю конденсатор емкостью 10… 100 пФ.
Работа радиостанции во многом зависит от антенны. К сожалению, размеры антенн для диапазона 27 МГц намного больше, чем для диапазонов 145 и 430 МГц.
Четвертьволновый штырь для СВ-диапазона должен иметь длину порядка 2,75 м. Для переносной конструкции такие размеры нереальны, поэтому на практике применяют укороченные антенны. Совместно с вышеописанным устройством можно использовать укороченную антенну, изготовленную из отрезка стальной проволоки длиной 45 см (например, велосипедной спицы) и удлиняющей катушки индуктивности. Катушка содержит 60 витков провода диаметром 0,5 мм, намотанного витком к витку на каркасе диаметром 5 мм. Индуктивность катушки 6 мкГн.
Возможно изменение спиральной антенны, представляющей собой катушку индуктивности 43 мкГн. Катушка выполнена на каркасе диаметром 6 мм и наматывается, виток к витку проводом диаметром 0,3 мм на длину 125 мм.
Конструктивно радиостанция выполнена на печатной плате. Правильно собранная схема практически не требует настройки. Необходимо только подстроить входной контур L2C2 и подобрать емкость конденсатора С4 для получения максимальной выходной мощности.
Рабочая частота радиостанции определяется частотой применяемого кварцевого резонатора, которая должна соответствовать одной из частот СВ-диапазона (Citezen Band) в интервале 26,960…27,400 МГц. Естественно, обе радиостанции должны быть настроены на одну частоту.
Автор статьи – А. Еременко.
Статья опубликована в PJ1, №3,2001 г.
