Навинчиваются сердечники на шток из полистирола, шаг резьбы очень мелкий, после настройки фиксируются краской. В экране предусмотрены отверстия для их регулировки (а так же для настройки выходных контуров ПЧ и для подстроечного конденсатора балансировки моста). На шток одевается пружина, а затем эбонитовый колпачок с тремя направляющими. Колпачок фиксируется клеем. Направляющие не дают штоку вращаться при перемещении.
Монтаж блока выполнен на печатной плате (рис. 1-9), укрепленной вместе с деталями и механизмом настройки на литом основании, которое с верхним алюминиевым экраном обеспечивает достаточную экранировку блока. Входная катушка блока (L/, L2) — печатная; анодная (L4)y обратной связи (L5), гетеродинная (L6) и катушки фильтра» ПЧ (L7 и L8) — объемные. В табл. 1-1 приведены сопротивления основных цепей блока, а в табл. 1-2 — электрические данные моточных узлов.Блок УКВ-ИП-2 , переделка на ФМ диапазон.
Цель эксперимента, попробовать перетянуть стандарный УКВ-ИП-2 на ФМ диапазон . В интернете есть несколько статей по переделке , но самой подробной и лучшей в этом вопросе (на мой взгляд) , является статья Е.Солодовникова .
Ознакомиться со статьей можно по этому адресу:http://www.
radiolamp.ru/shem1/pages/119/1.djvu . Однако, при данной переделке нет возможности перекрыть ФМ диапазон полностью, так как при «родных» цилиндрах в вариометре коэфициент перекрытия остается 10-12 МГц . Увеличить коэфициент перекрытия можно либо перемотав «родные» контура, либо увеличив размеры сердечников. Не мудурствуя лукаво, пошел к токарю и заказал новые «гаечки» . Отдал дядичке родной шток (щупа — резьбомера у меня нет) и чертеж наружных размеров сердечников . По моим соображениям они должны были быть вот такими: Как выяснилось чуть позже , внутренняя резьба должна быть М6 х 0,5.
В результате токарных работ получились вот такие цилиндрики (спасибо токарю).

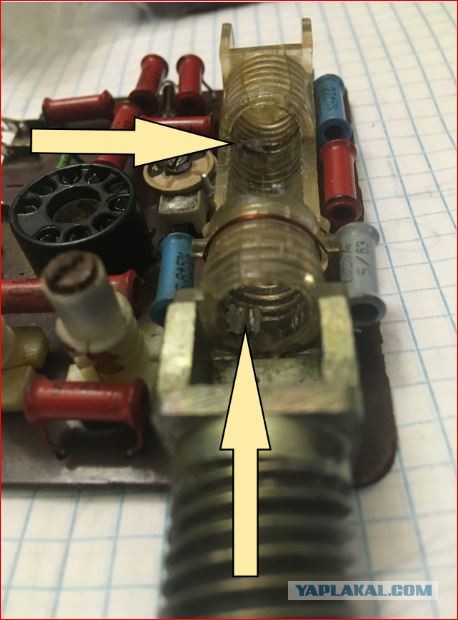

При попытке снять старые гаечки произошло непоправимое…..
Сперва расстроился ….но подумав, придумал свою версию штока:
Конструкция получилось вот такой:
Правда из-за головки винтика пришлось немного рассверлить колпачек вариометра (посадочное место шарика).
А вот и готовый шток:
С новыми гаечками гетеродин перекрывал 10 МГц , что в удвоении (ИП-2 работает на второй гармонике гетеродина) удалось перекрыть весь ФМ диапазон.
Все бы хорошо весело и здорово …НО!!! преобразование сигнала по прежнему происходит на 2й гармонике….а это резко снижает параметры блока. Чтобы «выдавить все соки» из этой конструкции , мною была предпринята попытка переделать ИП-2 в ИП. В результате поисков компромисов и облегчения настройки всей конструкции родилось вот такое схемное решение:
Поясню цветовую маркировку схемы:
Синим цветом обозначены штатные элементы и их новый номинал.
Красным цветом обозначены дополнительные элементы, которые устанавливают навесным монтажем.
Красные крестики , это проводники, которые надо разорвать (на самом деле надо перерезать всего одну дорожку от анода к контуру УВЧ) и сделать навесную «дорожку» кусочком монтажного провода. Крестик у входного контура, это перемычка на плате, которую надо удалить.
Немного поясню изменения в схеме: резистор во входном контуре стоит для снижения добротности контура и расширения полосы пропускания (изначально входной контур расчитан на полосу 8МГц).
В выходном контуре УВЧ закорочен отвод анода лампы, для уменьшения индуктивности контура (с отводом не удавалось поднять частоту гетеродина выше 105МГц). Ну и собственно перерезанная дорожка анода….в штатном исполнении контур оставался «безучастным» по постоянному току. Также изменился режим работы лампы : Номинал катодного резистора УВЧ был увеличен , благодаря этому удалось повысить коэфициент усиления. Сеточный резистор смесителя так же был увеличен , для увеличения амплитуды сигнала гетеродина.
После замены номиналов и добавления новых деталей должно получиться что-то подобное:
После поломки штока латунные гайки нагло болтались на новом штоке, пришлось заказать новые , внешние размеры как на чертеже , только с внутренним диаметром 5,5 мм.
Итак, приступаем к настройке:
Подсоединяем блок к УПЧ, накрываем кожухом (если кто-то будет использовать цифровую шкалу , её можно подсоединить в точку соединения катушки связи и сеточного резистора смесителя , через конденсатор 2 — 5 пФ).
Включаем и «прогреваем» блок.
Устанавливаем гаечки примерно по середине своих посадочных мест.
Настраиваем выходной контур ПЧ (на мой плате он белого цвета), до появления характерного шипения в динамиках. Если шипение слишком сильное , значит блок начал возбуждаться, это устраняется путем перемещения одного из сердечников в сторону, до пропадания этого возбужления. Если возбуждение не удается устранить сердечниками, можно перерезать сеточные дорожки обоих триодов и припаять в разрыв по «антивозбудному» резистору номиналом 50-70 ом.
Далее настраиваемся на любую мощную радиостанцию (крутим ручку настройки), пусть прием будет даже на уровне шумов. После этого, перемещаем по штоку сердечник УВЧ (который дальше от ручки настройки) по максимальной громкости сигнала. Теперь настраиваем ведущий контур ПЧ блока (на моей плате он зеленого цвета) по максимальному качеству сигнала.
Ну а теперь пора произвести окончательную настройку блока, пытаемся уложить диапазон перестройки :
Если есть частотомер или цифровая шкала, то выкручиваем вариометр до упора и сердечником гетеродина устанавливаем нижнюю частоту диапазона гетеродина.
Если нет частотомера , то выкручиваем вариометр до упора и перемещаем сердечник гетеродина ( который ближе к ручке настройки) , в направлении ручки вариометра , таким образом , чтобы настроиться на радиостанцию, минимальную по частоте , которая вещает в вашем регионе. После приема , придется повторить подстройку первого сердечника и ведущего контура ПЧ по максимальному качеству приема. Верхний край перестройки залезет в диапазон автоматически, с небольшим запасом. При данной набивке и с новыми латунными гаечками диапазон перестройки составил около 25МГц,что вполне достачно.
Хотя блок ОЧЕНЬ скромный по параметрам, но при довольно точной регулировке позволяет принимать станции в довольно неплохом качестве.
