Электропроводность и электрическое сопротивление нержавейки разных марок

Электропроводность (электрическая проводимость) и электрическое сопротивление нержавейки разных марок.

Под удельной электропроводностью металлов подразумевается способность стали проводить электрический ток (измеряется в Ом/м).
Также это физическая величина, характеризующая эту способность и обратная электрическому сопротивлению.
Все нержавеющие сплавы являются проводниками, но сопротивление у разных сплавов разная, некоторые из них проводят электрический ток хуже, некоторые – лучше.

Удельное электрическое сопротивление металла значительно зависит и от температуры. При увеличении температуры стали увеличивается частота и амплитуда колебаний атомов кристаллической решетки, это увеличивает сопротивление материала и затрудняет прохождение электрического тока. Поэтому, с ростом температуры сопротивление металла увеличивается.

В этой таблице можно посмотреть как проводимость, так и сопротивление нержавеющих сплавов и не только.

Пояснения по терминам в конце таблицы.*

Материалы	Проводимость * (% IACS)	Проводимость * (сименс/м)	Сопротивление * (Ом*м)

Железо и чугун
Железо чистое	18.00	1.044*107	9.579*10-8
В слитке Iron Ingot (непр.назв.ignot) (99.9% Fe)	15.60	9.048*106	1.105*10-7
Низкоуглеродистый белый чугун	3.25		5.300*10-7
Мартенситное хромо-никелевое (стое) железо /martensitic nickel-chromium iron	2.16		8.000*10-7
Высококремнистый чугун / high-silicon iron	3.45		5.000*10-7
Железо-никелевые сплавы/ h igh-nickel iron	1.0-1.2		1. 4*10-6–1.7*10-6
Хромо-никелевое кремнистое железо / nickel-chromium-silicon iron	1.0-1.2		1.5*10-6–1.7*10-6
Алюминиево-железные сплавы/ high-aluminum iron	0.72		2.400*10-6
Кремнистый чугун/ medium-silicoon ductile iron	2.0-3.0		5.8*10-7–8.7*10-7
Ниель-железные сплавы / high-nickel ductile (20% Ni)	1.69		1.020*10-6
Углеродистые и низколегированные стали. AISI
1008 (Отожженная)	11.81		1.460*10-7
1010	12.06		1.430*10-7
1015 (Отожженная)	10.84		1.590*10-7
1016 (Отожженная)	10.78		1.600*10 -7
1018 (Отожженная)	10. 84		1.590*10-7
1020	10.84		1.590*10-7
1022 (Отожженная)	10.84		1.590*10-7
1025 (Отожженная)	10.84		1.590*10-7
1029 (Отожженная)	10.78		1.600*10-7
1030 (Отожженная)	10.39		1.660*10-7
1035 (Отожженная)	10.58		1.630*10-7
1040 (Отожженная)	10.78		1.600*10-7
1042 (Отожженная)	10.08		1.710*10-7
1043 (Отожженная)	10.58		1.630*10-7
1045 (Отожженная)	10.64		1.620*10-7
1046	10.58		1.630*10-7
1050 (Отожженная)	10. 58		1.630*10-7
1055	10.58		1.630*10-7
1060	9.58		1.800*10-7
1065	10.58		1.630*10-7
1070	10.26		1.680*10-7
1078 (Отожженная)	9.58		1.800*10-7
1080	9.58		1.800*10-7
1095	9.58		1.800*10-7
1137	10.14		1.700*10-7
1141	10.14		1.700*10-7
1151	10.14		1.700*10-7
1524	8.29		2.080*10 -7
1524 (Отожженная)	10.78		1.600*10-7
1552	10.58		1. 630*10-7
4130 (Закаленная и отпущенная)	7.73		2.230*10-7
4140 (Закаленная и отпущенная)	7.84		2.200*10-7
4626 (Нормализованная и отпущенная)	8.62		2.000*10-7
4815	6.63		2.600*10-7
5132	8.21		2.100*10-7
5140 (Закаленная и отпущенная)	7.56		2.280*10-7
Холоднодеформированные нержавеющие стали отожженные AISI
201	2.50		6.900*10-7
202	2.50		6.900*10-7
301	2.39		7.200*10-7
302	2.39		7.200*10-7
302B	2. 39		7.200*10-7
303	2.39		7.200*10-7
304	2.39		7.200*10-7
302Cu	2.39		7.200*10-7
304N	2.39		7.200*10-7
304	2.50	1.450*106	6.897*10-7
304	2.50	1.450*106	6.897*10-7
305	2.39		7.200*10-7
308	2.39		7.200*10-7
309	2.21		7.800*10-7
310	2.21		7.800*10-7
314	2.24		7.700*10-7
316	2.33		7.400*10-7
316N	2. 33		7.400*10-7
316	2.30	1.334*106	7.496*10-7
317	2.33		7.400*10-7
317L	2.18		7.900*10-7
321	2.39		7.200*10-7
329	2.30		7.500*10-7
330	1.69		1.020*10-6
347	2.36		7.300*10-7
347	2.40	1.392*106	7.184*10-7
384	2.18		7.900*10-7
405	2.87		6.000*10-7
410	3.02		5.700*10-7
414	2.46		7.000*10-7
416	3.02		5. 700*10-7
420	3.13		5.500*10-7
429	2.92		5.900*10-7
430	2.87		6.000*10-7
430F	2.87		6.000*10-7
431	2.39		7.200*10-7
434	2.87		6.000*10-7
436	2.87		6.000*10-7
439	2.74		6.300*10-7
440A	2.87		6.000*10-7
440C	2.87		6.000*10-7
444	2.78		6.200*10-7
446	2.57		6.700*10-7
PH 13-8 Mo	1.69		1.020*10-6
15-5 PH	2. 24		7.700*10-7
17-4 PH	2.16		8.000*10-7
17-7 PH	2.08		8.300*10-7
Холоднодеформированные и спеченные суперсплавы (супераллои, супералои)
Elgiloy	1.73		9.950*10-7
Hastelloy Хастеллой “A”	1.40	8.120*105	1.232*10-6
Hastelloy Хастеллой”B” и “C”	1.30	7.540*105	1.326*10-6
Hastelloy Хастеллой”D”	1.50	8.700*105	1.149*10-6
Hastelloy Хастеллой”X”	1.50	8.700*105	1.149*10-6
Haynes 150	2.13		8.100*10-7
Haynes 188	1.87		9. 220*10-7
Haynes 230	1.38		1.250*10-6
Incoloy 800 Инкаллой	1.74		9.890*10-7
Incoloy 825	1.53		1.130*10-6
Incoloy 903	2.83		6.100*10-7
Incoloy 907	2.47		6.970*10-7
Incoloy 909	2.37		7.280*10-7
Inconel 600 Инконель	1.70	9.860*105	1.014*10-6
Inconel 600	1.67		1.030*10-6
Inconel 601	1.45		1.190*10-6
Inconel 617	1.41		1.220*10-6
Inconel 625	1.34		1.290*10-6
Inconel 690	11.65		1. 480*10-7
Inconel 718	1.38		1.250*10-6
Inconel X750	1.41		1.220*10-6
L-605	1.94		8.900*10-7
M-252	1.58		1.090*10-6
MP35N	1.71		1.010*10-6
Nimonic? 263	1.50		1.150*10-6
Nimonic 105	1.32		1.310*10-6
Nimonic 115	1.24		1.390*10-6
Nimonic 75	1.39		1.240*10-6
Nimonic 80A	1.36		1.270*10-6
Nimonic 90	1.46		1.180*10-6
Nimonic PE.16	1.57		1.100*10-6
Nimonic PK. 33	1.37		1.260*10-6
Rene 41	1.32		1.308*10-6
Stellite 6B Стеллит, стелит	1.89		9.100*10-7
Udimet 500	1.43		1.203*10-6
Waspaloy	1.39		1.240*10-6

ПОЯСНЕНИЯ:*

Электропроводимость (% IACS)

(International Annealed Copper Standard)
Это сокращение от «Международного стандарта по отожженной меди» = , это единица измерения проводимости, используемая для сравнения электрических проводников с традиционными медными. Проводимость указывается в процентах от стандартной.100% IACS соответствует проводимости 58 мегасименсов на метр. Что соответствует 1/58 ом на каждый метр провода поперечным сечением в 1 квадратный миллиметр.

Электропроводимость (сименс/м)

Siemens – единица измерения электрической проводимости в системе СИ, величина обратная ому.
Иными словами, проводимость в сименсах – это просто единица, делённая на сопротивление в омах.
См = 1 / Ом = А / В = кг-1·м-2·с³А²

Сопротивление (Ом*м)

Физический смысл удельного сопротивления: материал имеет удельное сопротивление один Ом·см, если изготовленный из этого материала куб со стороной 1 сантиметр имеет сопротивление 1 Ом при измерении на противоположных гранях куба.
В технике чаще применяется единица Ом·мм²/м. Удельное сопротивление однородного куска проводника длиной 1 метр и площадью токоведущего сечения 1 мм² равно 1 Ом·мм²/м, если его сопротивление равно 1 Ом.

---

Химический состав сплава и электропроводность

Разный состав сплавов и процент содержания в них легирующих добавок очень сказывается на величине электрического сопротивления. Углеродистые и низколегированные стали в несколько раз лучше проводят электрический ток, чем высоколегированные и жаропрочные, которые имеют высокое содержание никеля и хрома.

Углеродистый сплав

Углеродистый сплав при комнатной температуре, имеет низкое удельное электросопротивление за счет высокого содержания железа. При 20°С значение их удельного сопротивления находится в диапазоне от 13·10 -8 (для стали 08КП) до 20·10 -8 Ом·м (для У12).

При нагревании до температур более 1000°С способность углеродистого сплава проводить электрический ток заметно снижается. Сопротивление возрастает на порядок и может достигать значения 130·10 -8 Ом·м.

Низколегированный сплав

Низколегированный сплав способен сильнее сопротивляться прохождению электричества, чем углеродистый. Его удельное электросопротивление составляет (20…43)·10 -8 Ом·м при комнатной температуре.

Внимание, сплавы этого типа, которые очень плохо проводят электрический ток — это 18Х2Н4ВА и 50С2Г. Однако при высоких температурах, способность проводить электрический ток у сталей, приведенных в таблице, практически не различается.

Хромистая нержавеющая сталь

Хромистый нержавеющий сплав имеет высокую концентрацию атомов хрома, что повышает удельное сопротивление — токопроводимость такой нержавеющей стали мала. При обычных температурах ее сопротивление составляет (50…60)·10 -8 Ом·м.

Удельное электросопротивление хромоникелевых нержавеющих сталей ρэ·108, Ом·м

Марка сплава	20	100	300	500	700	900	1100	1300

Х13	50,6	58,4	76,9	93,8	110,3	115	119	125,3
2Х13	58,8	65,3	80	95,2	110,2	—	—	—
3Х13	52,2	59,5	76,9	93,5	109,9	114,6	120,9	125
4Х13	59,1	64,6	78,8	94	108	—	—	—

Хромоникелевая нержавеющая аустенитная сталь

Хромоникелевый аустенитный сплав также являются нержавеющими, но из-за добавки никеля имеет удельное сопротивление в полтора раза выше, чем у хромистого — оно достигает величины (70…90)·10-8 Ом·м.

Удельное электросопротивление хромоникелевых нержавеющих сталей ρэ·108, Ом·м

Марка сплава	20	100	300	500	700	900	1100

12Х18Н9	—	74,3	89,1	100,1	109,4	114	—
12Х18Н9Т	72,3	79,2	91,2	101,5	109,2	—	—
17Х18Н9	72	73,5	92,5	103	111,5	118,5	—
Х18Н11Б	—	84,6	97,6	107,8	115	—	—
Х18Н9В	71	77,6	91,6	102,6	111,1	117,1	122
4Х14НВ2М (ЭИ69)	81,5	87,5	100	110	117,5	—	—
1Х14Н14В2М (ЭИ257)	—	82,4	95,6	104,5	112	119,2	—
1х14Н18М3Т	—	89	100	107,5	115	—	—
36Х18Н25С2 (ЭЯ3С)	—	98,5	105,5	110	117,5	—	—
Х13Н25М2В2	—	103	112,1	118,1	121	—	—
Х7Н25 (ЭИ25)	—	—	109	115	121	127	—
Х2Н35 (ЭИ36)	87,5	92,5	103	110	116	120,5	—
Н28	84,2	89,1	99,6	107,7	114,2	118,4	122,5

---

FAQ Электропроводность нержавеющих сплавов

Что такое электропроводность?

Это способность стали проводить электрический ток (измеряется в Ом/м). Также это физическая величина, характеризующая эту способность и обратная электрическому сопротивлению.

Влияет ли температура на электропроводность?

Удельное электрическое сопротивление металла значительно зависит и от температуры. При увеличении температуры стали увеличивается частота и амплитуда колебаний атомов кристаллической решетки, это увеличивает сопротивление материала и затрудняет прохождение электрического тока. Поэтому, с ростом температуры сопротивление металла увеличивается.

Влияет ли химический состав сплава и электропроводность?

Разные составы сплавов и процент содержания в них легирующих добавок сказывается на величине электрического сопротивления. Углеродистые и низколегированные стали в несколько раз лучше проводят электрический ток, чем высоколегированные и жаропрочные, которые имеют высокое содержание никеля и хрома.

Удельное сопротивление сплавов при 20° C от поставщика Электровек-сталь / Evek

Вещество	Удельное сопротивление мкОм • мм2/м
Алюминий	0,028
Вольфрам	0,055
Железо	0,098
Золото	0,023
Константан	0,44−0,52
Латунь	0,025−0,06
Манганин	0,42−0,48
Медь	0,0175
Молибден	0,057
Никелин	0,39−0,45
Никель	0,100
Олово	0,115
Ртуть	0,958
Свинец	0,221
Серебро	0,016
Тантал	0,155
Фехраль	1,1−1,3
Хром	0,027
Цинк	0,059

Вещество	К	Вещество	К
Алюминий	0,0042	Олово	0,0042
Вольфрам	0,0048	Платина	0,004
Константан	0,2	Ртуть	0,0009
Латунь	0,001	Свинец	0,004
Медь	0,0043	Серебро	0,0036
Манганин	0,3	Сталь	0,006
Молибден	0,0033	Тантал	0,0031
Никель	0,005	Хром	0,006
Никелин	0,0001	Фехраль	0,0002
Нихром	0,0001	Цинк	0,004

Сплавы (состав в %):

• Константан (58,8 Cu, 40 Ni, 1,2 Mn)
• Манганин (85 Cu, 12 Mn, 3 Ni)
• Нейзильбер (65 Cu, 20 Zn, 15 Ni)
• Никелин (54 Cu, 20 Zn, 26 Ni)
• Нихром (67,5 Ni, 15 Cr, 16 Fe, 1,5 Mn)
• Реонат (84Cu, 12Mn, 4 Zn)
• Фехраль (80 Fe, 14 Cr, 6 Al)

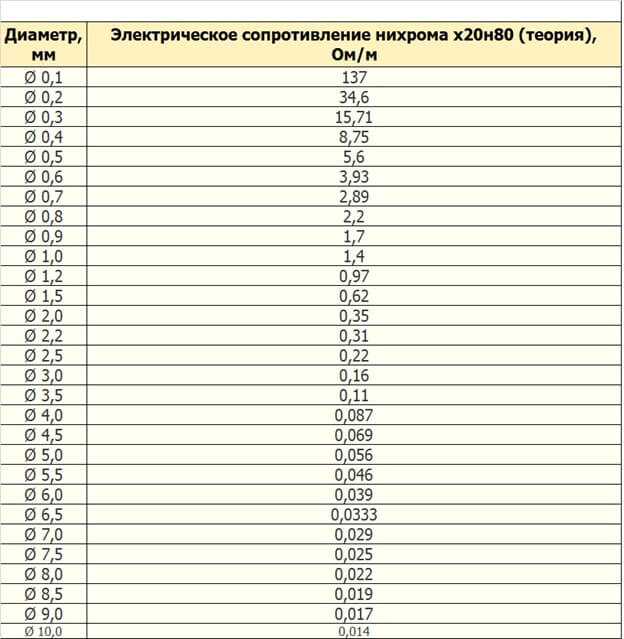

Удельное сопротивление нихрома

Каждое тело, через которое пропускается электрический ток, автоматически оказывает ему определенное сопротивление. Свойство проводника противостоять электрическому току принято называть электрическим сопротивлением.

Рассмотрим электронную теорию данного явления. При движении по проводнику свободные электроны постоянно встречают на своем пути другие электроны и атомы. Взаимодействуя с ними, свободный электрон теряет часть своего заряда. Таким образом, электроны сталкиваются с сопротивлением со стороны материала проводника. Каждое тело имеет свою атомную структуру, которая оказывает электрическому току разное сопротивление. Единицей сопротивления принято считать Ом. Обозначается сопротивление материалов — R или r.

Чем меньше сопротивление проводника, тем легче электрическому току пройти через это тело. И наоборот: чем выше сопротивление, тем хуже тело проводит электрический ток.

Сопротивление каждого отдельно взятого проводника зависит от свойств материала, из которого он изготовлен. Для точной характеристики электрического сопротивления того или иного материала было введено понятие — удельное сопротивление (нихрома, алюминия и т. д.). Удельным считается сопротивление проводника длиной до 1 м, сечение которого — 1 кв. мм. Этот показатель обозначается буквой p. Каждый материал, использующийся в производстве проводника, обладает своим удельным сопротивлением. Для примера рассмотрим удельное сопротивление нихрома и фехрали (более 3 мм):

• Х15Н60 — 1.13 Ом*мм/м
• Х23Ю5Т — 1.39 Ом*мм/м
• Х20Н80 — 1.12 Ом*мм/м
• ХН70Ю — 1.30 Ом*мм/м
• ХН20ЮС — 1.02 Ом*мм/м

Удельное сопротивление нихрома, фехрали указывает на основную сферу их применения: изготовление аппаратов теплового действия, бытовых приборов и электронагревательных элементов промышленных печей.

Поскольку нихром и фехраль преимущественно используются в производстве нагревательных элементов, то самая распространенная продукция — нихромовая нить, лента, полоса Х15Н60 и Х20Н80, а также фехралевая проволока Х23Ю5Т.

Проводит ли нержавеющая сталь электричество?

Все мы используем в повседневной жизни изделия из нержавеющей стали. Но задумывались ли вы когда-нибудь, почему мы используем его вместо стали?

Ну, нержавеющая сталь очень устойчива к ржавчине, что делает ее очень полезной для промышленных целей. Вы когда-нибудь задумывались о его электропроводности?

Нержавеющая сталь проводит электричество? Да, это так. Поскольку нержавеющая сталь представляет собой металлический сплав, она обладает свойством проводить электричество, но не так прочна, как медь или алюминий. Следовательно, нержавеющая сталь является плохим проводником электричества. В то время как углеродистая сталь имеет удельное сопротивление в восемь раз выше, чем у меди, нержавеющая сталь имеет удельное сопротивление в 40 раз выше, чем у меди.

Знаете ли вы, что нержавеющая сталь бывает разных видов?

Каждый вид нержавеющей стали имеет свою особенность. В этой статье мы обсудим характеристики нержавеющей стали как проводника электричества.

Но прежде чем мы перейдем к этому, мы также расскажем вам, из чего он состоит химически. Кроме того, вы точно знаете, что такое электропроводность?

Оставайтесь с нами до конца, чтобы удовлетворить свое любопытство.



Что такое нержавеющая сталь?

Нержавеющая сталь представляет собой сплав, состоящий в основном из железа и хрома, а также других элементов, таких как никель. Он состоит примерно из 10-30 процентов хрома.

Конкретные компоненты из нержавеющей стали зависят от типа нержавеющей стали, которую мы хотим, а также от цели, для которой она требуется.

Некоторые другие элементы, добавленные в этот сплав: алюминий, медь, титан, никель, молибден, азот, сера, фосфор и селен.

Эти добавки улучшают коррозионную стойкость, придают особые свойства и защищают нержавеющую сталь от ржавчины.

Знаете ли вы, что нержавеющая сталь почти на 100 % пригодна для вторичной переработки? Его можно перерабатывать бесконечное количество раз. Именно это качество сплава делает его «зеленым материалом».

Нержавеющая сталь — экологически чистый материал, поскольку она представляет собой инертный сплав и, следовательно, нейтральна для окружающей среды.

Кроме того, он не выделяет токсинов, загрязняющих окружающую среду.

Можно сказать, что нержавеющая сталь является благом как для природы, так и для человека. Он обладает превосходной эстетической привлекательностью, долговечностью, прочностью и простотой обслуживания, что делает его идеальным материалом для использования в промышленности, строительстве, транспорте, исследованиях и логистике.

Теперь давайте рассмотрим различные типы и марки нержавеющей стали и узнаем, чем они отличаются друг от друга.



Типы нержавеющей стали

Большинство из вас уже должно знать, что нержавеющая сталь в основном используется из-за ее коррозионной стойкости и отсутствия ржавчины.

Но если у него только эта цель, зачем ему разные виды? Это то, что мы собираемся выяснить в этом разделе.

Существует пять основных категорий нержавеющей стали, позволяющих выдерживать различные ситуации и условия.

Эти категории классифицируются на основе их микроструктуры.

1. Аустенитная нержавеющая сталь

Аустенитная нержавеющая сталь представляет собой разновидность нержавеющей стали, основная микроструктура которой состоит из аустенита. Вы имеете представление о том, что означает аустенит?

Аустенит представляет собой твердый раствор, содержащий железо и углерод. Это решение возникает, когда критическая температура поднимается выше 723 градусов по Цельсию.

Эта нержавеющая сталь на 70% состоит из аустенита и содержит не менее 16% хрома и 6% никеля. Для формирования аустенитной микроструктуры используют аустенитные стабилизаторы. Это немагнитный сплав.

Его впечатляющие свойства включают устойчивость к чрезвычайно высоким температурам и демонстрацию высокого уровня прочности и ударной вязкости.

2. Ферритная нержавеющая сталь

Ферритная нержавеющая сталь — это тип нержавеющей стали, в состав которой входит только хром. Он содержит от 10,5 до 18 процентов хрома. По сравнению с аустенитной нержавеющей сталью она демонстрирует плохие технологические характеристики

и более низкую коррозионную стойкость.

Тогда что же в этом такого замечательного? Ну по инженерным возможностям она лучше аустенитной нержавейки, да еще и магнитная. Кроме того, его устойчивость к коррозии под напряжением довольно хороша.

3. Дуплексная нержавеющая сталь

Дуплексная нержавеющая сталь представляет собой комбинацию аустенитной и ферритной нержавеющей стали. Эта нержавеющая сталь содержит большое количество хрома и небольшое количество никеля.

Поскольку дуплексная нержавеющая сталь представляет собой комбинацию аустенитной и ферритной нержавеющей стали, она обладает свойствами обоих типов нержавеющей стали.

Благодаря силе этой комбинации он обладает свойствами как высокой прочности на растяжение, так и хорошей свариваемости.

Несмотря на то, что дуплексная нержавеющая сталь обладает хорошей коррозионной стойкостью под напряжением, ферритная нержавеющая сталь лучше в этой области. Его ударная вязкость ниже, чем у аустенитного типа, но выше, чем у ферритного типа.

4. Мартенситная нержавеющая сталь

Мартенситная нержавеющая сталь представляет собой разновидность нержавеющей стали, которая содержит большое количество углерода и небольшое количество хрома.

Даже если аустенитная, ферритная и мартенситная нержавеющая сталь имеют одинаковое содержание хрома и сплава, мартенситная нержавеющая сталь демонстрирует более низкую коррозионную стойкость.

Обладает впечатляющим свойством высокой прокаливаемости. Угадай, что? Его свойства могут даже улучшиться при термической обработке.

5. Нержавеющая сталь дисперсионного твердения

Нержавеющая сталь дисперсионного твердения представляет собой разновидность нержавеющей стали, обладающую свойствами как аустенитной, так и мартенситной нержавеющей стали.

Прекрасным доказательством этой комбинации является его способность затвердевать и развивать высокую прочность на растяжение при термообработке.

Упрочнение этого типа нержавеющей стали достигается путем добавления одной или нескольких добавок, таких как медь, алюминий и титан.

Никель и хром присутствуют в качестве легирующих элементов в этом виде нержавеющей стали. Особенно это касается высокоскоростных устройств, таких как лопатки турбин.



Марки нержавеющей стали

Система Американского института чугуна и стали (AISI) используется для обозначения различных марок нержавеющей стали.

Эта система нумерует различные металлические сплавы трехзначными числами, начиная с 2, 3 и 4.

Серия 200

Серия 200 состоит из аустенитной нержавеющей стали, содержащей марганец. Этот сорт имеет низкое содержание никеля (менее 5 процентов).

Серия 200 используется для производства столовых приборов, стиральных машин и т.д.

Серия 300

Серия 300 находит свое применение в аустенитных нержавеющих сталях, содержащих никель, углерод и молибден.

В то время как молибден улучшает устойчивость к коррозии в кислой среде, никель повышает его пластичность.

Серия 300 находит свое применение в автомобильной промышленности, ювелирном деле и т. д.

Серия 400

Нержавеющая сталь серии 400 состоит из мартенситной и ферритной нержавеющей стали. Он может подвергаться термической обработке и обеспечивает высокую прочность и коррозионную стойкость. Однако его способность противостоять коррозии ниже, чем у серии 300.

Серия 400 используется в качестве декоративной стали, а также для отделки автомобилей.



Что такое электропроводность?

Говоря простым языком, электропроводность — это способность материала проводить ток.

Это атрибут, который говорит нам, насколько хорошо тот или иной материал может проводить электричество.

Электропроводность также определяется величиной напряжения, необходимой для протекания определенного количества электрического тока.

Обозначается символом σ и измеряется в Сименсах на метр или См/м.

Вещества с высокой электропроводностью, такие как алюминий и медь, называются проводниками, а вещества с меньшей проводимостью или вообще без нее, например резина, называются изоляторами.

Электропроводность и удельное электрическое сопротивление тесно связаны между собой. Это связано с тем, что электропроводность обратна или обратна удельному электрическому сопротивлению.

Следующие формулы могут объяснить их соотношение:

σ = 1/ρ

где σ – электропроводность, а ρ – удельное электрическое сопротивление.

Теперь для материала с одинаковой площадью поперечного сечения удельное сопротивление равно:

ρ = RA/l

, где R — электрическое сопротивление, A — площадь поперечного сечения, а l — длина материала.

Ниже приведен список металлов и металлических сплавов, ранжированных от лучших к худшим с точки зрения электропроводности:

Чистое серебро

Чистая медь

Чистое золото

2

3

30007 Алюминий

Zinc

Никель

Латунь

98

8

8

98

98 98

8 998

8 98

8

8

8

8 97 Сталь

Если внимательно просмотреть список, можно сделать вывод, что нержавеющая сталь имеет самую низкую электропроводность среди всех упомянутых выше металлов и металлических сплавов.



Электропроводность нержавеющей стали

Несмотря на то, что нержавеющая сталь представляет собой металлический сплав, она плохо проводит электричество, в отличие от большинства металлов. Он имеет электрическую проводимость, которая намного меньше, чем значение проводимости серебра и меди.

При 20 градусах Цельсия серебро и медь имеют электропроводность 6,30×10 7 См/м и 5,96×10 7 См/м соответственно, а нержавеющая сталь имеет электрическую проводимость 1,45×10 6 См/м .

Следовательно, самый проводящий металл, то есть серебро, имеет электропроводность почти в 60 раз выше, чем у нержавеющей стали.

Электропроводность нержавеющей стали может быть низкой, но она приводит к увеличению электрического контактного сопротивления (ECR) из-за наличия защитного оксидного слоя, ограничивающего ее функции при использовании в качестве электрических соединителей.

В качестве электрических соединителей в основном используются медные сплавы и соединители, покрытые никелем с более низкими значениями ECR.

Соединители из нержавеющей стали используются только тогда, когда требования к конструкции низкие, и требуется высокая коррозионная стойкость в таких условиях, как сильно окисляющая среда и высокие температуры.

Вам может быть интересно, что означает контактное сопротивление? Это сопротивление материала потоку электричества из-за поверхностных контактов.

Из приведенного выше списка ранжированных металлов и металлических сплавов видно, что даже углеродистая сталь имеет более высокую проводимость, чем нержавеющая сталь.

Знаете ли вы, что марки 304 и 316 являются наиболее распространенными марками нержавеющей стали, используемыми в электронной промышленности из-за их высокой коррозионной стойкости?

Нержавеющая сталь также используется в электрических шкафах для напольного монтажа, отдельно стоящих распределительных коробках и настенных креплениях.



Заключительные мысли

По мере того, как мы подходим к концу статьи, мы можем завершить первоначальный вопрос, сказав, что нержавеющая сталь является плохим проводником электричества по сравнению с другими металлами и металлическими сплавами. В качестве электрических соединителей используются марки нержавеющей стали 304 и 316.

Несмотря на низкую электропроводность, нержавеющая сталь очень полезна и успешно заменяет сталь в различных отраслях промышленности. Сталь может ржаветь, а нержавейка нет. Это приводит к увеличению срока годности всех изделий из нержавеющей стали.

Его долговечность, а также способность к переработке делают крайне важным для нас использовать его больше, вместо того чтобы истощать наши основные ресурсы.

ИЗМЕРЕНИЯ ЭЛЕКТРИЧЕСКОЙ ПРОВОДИМОСТИ И МЕХАНИЧЕСКИХ СВОЙСТВ НА ХОЛОДНОДЕБИРОВАННОЙ АУСТЕНИТНОЙ НЕРЖАВЕЮЩЕЙ СТАЛИ. (Технический отчет)

ИЗМЕРЕНИЕ ЭЛЕКТРИЧЕСКОЙ ПРОВОДИМОСТИ И МЕХАНИЧЕСКИХ СВОЙСТВ ХОЛОДНОДЕБИРОВАННОЙ АУСТЕНИТНОЙ НЕРЖАВЕЮЩЕЙ СТАЛИ. (Технический отчет) | ОСТИ.GOV

перейти к основному содержанию

• Полная запись
• Другое связанное исследование

Авторов:

Ривз-младший, CA

Дата публикации:

1972-01-01

Исследовательская организация:

Union Carbide Corp. , Ок-Ридж, Теннеси. Завод Y-12

Организация-спонсор:

USDOE

Идентификатор ОСТИ:

4664017

Номер(а) отчета:

Y-1843

Номер АНБ:

НСА-26-051077

Номер контракта Министерства энергетики США:

W-7405-ENG-26

Тип ресурса:

Технический отчет

Отношение ресурсов:

Другая информация: UNCL. Ориг. Дата поступления: 31 декабря 1972 г.

Страна публикации:

США

Язык:

Английский

Тема:

N50230* – Металлы, керамика и другие материалы – Металлы и сплавы – Изучение свойств, структуры и фаз; N74200 — Физика (твердое тело) — Физические свойства; ХОЛОДНАЯ ОБРАБОТКА; ЭЛЕКТРИЧЕСКАЯ ПРОВОДИМОСТЬ; МЕХАНИЧЕСКИЕ СВОЙСТВА; ТАРЕЛКИ; ПРОКАТКА; НЕРЖАВЕЮЩАЯ СТАЛЬ-316; НЕРЖАВЕЮЩАЯ СТАЛЬ/свойства марки 316, влияние холодной обработки на электрические и механические

---

Форматы цитирования

• MLA
• АПА
• Чикаго
• БибТекс

Reeves, Jr, C A. ИЗМЕРЕНИЕ ЭЛЕКТРИЧЕСКОЙ ПРОВОДИМОСТИ И МЕХАНИЧЕСКИХ СВОЙСТВ НА ХОЛОДНОДЕБИРОВАННОЙ АУСТЕНИТНОЙ НЕРЖАВЕЮЩЕЙ СТАЛИ. . США: Н. П., 1972. Веб. дои: 10.2172/4664017.

Копировать в буфер обмена

Reeves, Jr, C A. ИЗМЕРЕНИЕ ЭЛЕКТРИЧЕСКОЙ ПРОВОДИМОСТИ И МЕХАНИЧЕСКИХ СВОЙСТВ НА ХОЛОДНОДЕБИРОВАННОЙ АУСТЕНИТНОЙ НЕРЖАВЕЮЩЕЙ СТАЛИ. . Соединенные Штаты. https://doi.org/10.2172/4664017

Копировать в буфер обмена

Ривз-младший, Калифорния, 1972 г. «ИЗМЕРЕНИЕ ЭЛЕКТРОПРОВОДНОСТИ И МЕХАНИЧЕСКИХ СВОЙСТВ ХОЛОДНОДЕБИРОВАННОЙ АУСТЕНИТНОЙ НЕРЖАВЕЮЩЕЙ СТАЛИ.». Соединенные Штаты. https://doi.org/10.2172/4664017. https://www.osti.gov/servlets/purl/4664017.

Копировать в буфер обмена

@статья{osti_4664017,
title = {ИЗМЕРЕНИЕ ЭЛЕКТРОПРОВОДНОСТИ И МЕХАНИЧЕСКИХ СВОЙСТВ НА ХОЛОДНОДЕБИРОВАННОЙ АУСТЕНИТНОЙ НЕРЖАВЕЮЩЕЙ СТАЛИ.
