Антенна UA6AGW v 20-10 m

Эта антенна (рис. 1) работает в полосе частот от 14 до 29,5 МГц, в которую попадают пять радиолюбительских диапазонов. Настроить её избирательно на нужный диапазон позволяет система дистанционного управления. Антенна достаточно компактна, и её вместе с мачтой можно перевозить в багажнике или салоне легкового автомобиля. Длина любой её детали не превышает двух метров, а диаметр рамки — менее одного метра. Конструкция антенны предусматривает её быструю установку силами одного человека в походных условиях, например, в лесу на поляне, под деревьями, на даче, на каменистом или песчаном острове, на борту маломерного судна. Для установки не требуются оттяжки, и тем не менее конструкция легко выдерживает порывы даже штормового ветра.

Рис. 1. Внешний вид антенны UA6AGW



Электрическая схема антенны практически не отличается от опубликованных ранее ненаправленных антенн конструкции UA6AGW, например [1]. Размеры этой версии антенны показаны на рис. 2. Для работы в полосе частот 18…29,5 МГц длина лучей составляет 1,6 м. Чтобы работать в диапазоне 14…18 МГц, длину каждого луча следует увеличить до трёх метров, а параллельно конденсатору С2 подключить дополнительный конденсатор ёмкостью 25 пФ. В авторской конструкции он изготовлен из отрезка коаксиального кабеля диаметром 8 мм с волновым сопротивлением 75 Ом. Применение дополнительного конденсатора обусловлено в данном случае недостаточной максимальной ёмкостью применённого КПЕ. Учитывая доступность антенны в походных условиях, выполнить эти операции несложно.

Рис. 2. Электрическая схема антенны



Рамка антенны изготовлена из коаксиального кабеля LCF12-50J S, применяемого в фидерных линиях на станциях сотовой связи. Его наружный диаметр — около 15 мм. Внешний проводник («оплётка») кабеля выполнен из медной гофрированной трубы диаметром 13,8 мм, внутренний проводник — медная труба диаметром 4,8 мм. Пространство между ними заполнено вспененным полиэтиленом. Чёрная ПВХ-оболочка кабеля удалена, так как наполнитель, который она содержит, создаёт значительные потери на высокой частоте. Внешний проводник («оплётку») следует покрыть несколькими слоями защитного лака и надеть поверх неё пластиковую электромонтажную гофрированную трубу.

Каждый луч антенны представляет собой телескопическую конструкцию, состоящую из двух дюралюминиевых труб диаметром 14 и 18 мм и длиной 1,55 м каждая. Во внешних торцах труб большего диаметра пропилены пазы длиной около 100 мм и шириной 1,5…2 мм, которые способствуют надёжной фиксации труб малого диаметра и обеспечению хорошего электрического контакта при развёртывании лучей в рабочее положение для диапазона 14 МГц. Там же на торцах установлены червячные хомуты, с помощью которых зажимают внутренние трубы.

Противоположные концы больших труб закреплены через подвижные шарниры к U-образной пластине, согнутой из листового винипласта толщиной 3…4 мм (рис. 3). Пластина, рамка антенны, петля связи и коробка с конденсаторами закреплены на деревянном брусе сечением 25×25 мм, который, в свою очередь, крепится к мачте. Приблизительно на расстоянии 100 мм от внутренних торцов в каждую трубу вмонтирован болт М4 с гайкой, которые служат для подключения дополнительного конденсатора на диапазоне 14 МГц. Узел крепления лучей позволяет поворачивать их либо в рабочее, либо в походное положение. В сложенном состоянии длина каждого луча составляет 1,6 м, в разложенном — около 3 м.

Рис. 3. Подвижные шарниры и U-образная пластина



Лучи соединены с внешней оболочной кабеля рамки голым многожильным медным проводом. Поскольку пайка алюминия дело «хлопотное», к внутренним торцам больших труб для снижения переходного сопротивления приклёпано по четыре контактных лепестка алюминиевыми заклёпками. Провода, соединяющие лучи с рамкой, припаяны ко всем четырём лепесткам. Места клёпки и пайки защищены от атмосферных воздействий несколькими слоями изоляционной ленты.

Конденсатор С1 — К15У-1В 3,5 кВ 4,7 пФ 4 кВАр. Конденсатор С2 — самодельный переменной ёмкости типа «бабочка», состоящий из шести роторных и семи статорных пластин. Размеры конденсатора — 115×130 мм. Пластины изготовлены из оцинкованного стального листа толщиной 0,5 мм. Площадь каждой статорной пластины — 24 см2, площадь каждой роторной пластины в два раза больше. Детали конденсатора собраны на резьбовых шпильках М5, дистанционными втулками служат гайки М5. Применение стали на работоспособности узла отрицательно не сказалось. Впрочем, ничто не мешает применить здесь другие материалы. Автором также был опробован вариант с применением стандартного КПЕ-2, у которого были удалены через одну роторные и статорные пластины.

Дистанционное управление переменным конденсатором С2 осуществляют сервоприводом рулевой машинки HiTec HS-311 типоразмера Standard, применяемой в авто- или авиамоделях. Для механической связи сервопривода и конденсатора применены стандартные качалки и тяги из проволоки (рис. 4).

Рис. 4. Качалки и тяги из проволоки



Конденсаторы С1, С2 и механизм сервопривода размещены в герметичной пластиковой распаечной коробке размерами 140×200 мм для открытой электропроводки.

Для управления сервоприводом служит выносной пульт (рис. 5), изготовленный на базе сервотестера с цифровым индикатором [2]. Команды на сервопривод передаются по кабелю UTP-4-С5е — витой паре 4×2 для компьютерных вычислительных сетей. Используются три пары проводов (по два провода, включённых параллельно).

Рис. 5. Выносной пульт



Цифры на индикаторе сервотестера показывают угол поворота вала рулевой машинки. На корпусе пульта закреплена таблица, указывающая, какое числовое значение следует выставить на индикаторе для работы антенны на том или ином диапазоне и в зависимости от длины лучей (эта таблица составляется в процессе настройки антенны). На сервотестере слева расположена кнопка «Select», при нажатии на которую после установки необходимого значения на индикаторе выполняется поворот вала рулевой машинки на установленный угол. В исходном положении два из трёх проводов кабеля, идущих от пульта управления к рулевой машинке, разомкнуты. Сделано это для того, чтобы исключить самопроизвольное проворачивание сервопривода под действием наведённого напряжения. Для этих же целей на кабель управления надето ферритовое кольцо в месте его подводки к сервоприводу.

При нажатии на кнопку «Select» контакты замыкаются, и вал рулевой машинки устанавливается в нужное положение. Время поворота ротора конденсатора из одного крайнего положения в другое — около секунды, точность позиционирования за счёт обратной связи очень высока. Чтобы было удобнее управлять сервотестером, штатная ручка регулятора установки угла заменена ручкой большего диаметра. Для питания сервотестера требуется стабилизированный источник постоянного напряжения от +4,8 до +6 В. При напряжении питания +6 В кабель управления может быть длиной 50 и более метров.

Петля связи изготовлена из коаксиального кабеля с волновым сопротивлением 50 Ом, по которому питается антенна. Основные размеры петли и способ её изготовления показаны на рис. 6. На конце кабеля и в месте, отстоящем от него на 400 мм, удалена внешняя изоляционная ПВХ-оболочка, а в середине этого отрезка на длину 10 мм удалена и оболочка, и внешний проводник — оплётка (рис. 6). Внутренний проводник припаивают на конце кабеля к оплётке. Затем этот конец кабеля накладывают на второй участок с удалённой внешней изоляцией и припаивают к нему. Полученную петлю прикрепляют к верхней части рамки антенны (см. рис. 3), которая, в свою очередь, закреплена на рейке с помощью нейлоновых кабельных стяжек. При монтаже верхушка мачты, точка симметрии петли связи и точка симметрии излучающей рамки должны совпасть. На одинаковом расстоянии влево и вправо от точек симметрии (ориентировочно 4…5 см) петля связи с помощью кабельных стяжек крепится к излучающей рамке. Симметрия в этом месте важна, она позволяет избежать появления токов на оплётке питающего кабеля и работать без «земли». Антенна монтируется на мачте высотой около шести метров. Она состоит из трёх пластиковых труб диаметром 42, 36 и 30 мм. Автор использовал три секции восьмиметровой мачты из комплекта «Мачта-8-2у» производства фирмы R-QUAD. Изначально антенну собирают на земле в горизонтальном положении, после чего устанавливают в вертикальное положение и фиксируют в нужном направлении с помощью подпорок, которые, в свою очередь, крепятся с помощью металлических кольев, вбитых в грунт. Этих двухметровых подпорок вполне достаточно, чтобы надёжно зафиксировать антенну.

Рис. 6. Основные размеры петли саязи и способ её изготовления



На этапе предварительной настройки антенны может потребоваться изменение формы петли связи из округлой в вытянутую (овальную), и наоборот, и подбор длины лучей. Критерием оптимальной настройки следует считать минимальное значение КСВ (у автора не хуже 1,5) на указанных диапазонах. Антенна достаточно широкополосная, и при настройке на середину любого любительского диапазона дополнительная подстройка, как правило, не требуется. КСВ в пределах всего диапазона не должен превышать значения 2, за исключением, пожалуй, только диапазона 10 метров. При работе на его крайних частотах может потребоваться дополнительная подстройка.

Диаграмма направленности антенны в горизонтальной плоскости имеет вид эллипса, вытянутого продольно лучам, и не имеет глубоких провалов. Разница уровней сигнала, излучаемого в направлении лучей и перпендикулярно им, — около 3 дБ.

Первое же испытание антенны на диапазоне 10 метров позволило провести связь с островом Тасмания. Впоследствии на разных диапазонах, а особенно на 20 метрах, было проведено множество QSO. Во всех случаях антенна показала хорошую эффективность.

Литература

1. Грачёв А. Антенна UA6AGW v. 40. — Радио, 2011, № 2, с. 59-61.

2. Цифровой сервопривод тестер. — URL: http://ru.aliexpress.com/item/Digital-Servo-Tester-ESC-Consistency-Tester-for-RC-Helicopter-4-8v-6v-20423/737234182. html (29.02.16).

Автор: Александр Грачёв (UA6AGW), г. Краснодар

Антенна UA6AGW v.80 | Антенны


Антенна на диапазон 80 метров от Флександра Грачёва UA6AGW, продолжает линейку антенн разработываемых автором антенн. Опыт, накопленный при создании и эксплуатации антенны этого типа на диапазон 40 метров, позволил достаточно точно определить необходимые конструктивные пропорции и размеры. А главное — было ясно, что ожидать от антенны и как это проявится. Антенна оправдала все возложенные на неё надежды.

Основные размеры антенны указаны на рис. 1. Как и у варианта антенны на диапазон 40 метров, рамка выполнена из коаксиального кабеля, применяемого для обустройства фидерных линий на станциях сотовой связи. В нашей антенне применён «кабель коаксиальный 1,5″ гибкий LCFS 114-50 JA, RFS (15239211)», т.е. его наружная оболочка имеет диаметр, близкий к 37мм. Внешний проводник (оплетка) кабеля выполнен из медной гофрированной трубы, внутренний проводник — медная труба диаметром около 12 мм. Пространство между ними заполнено вспененным изолятором.

Чёрную ПВХ оболочку кабеля необходимо удалить, так как наполнитель, который она содержит, обладает способностью поглощать излучение. Внешний проводник (оплётку) следует покрыть цапонлаком, для надежности в пять слоёв.

Конденсаторы настройки размещены в герметичной пластиковой коробке, приобретенной в магазине электротоваров (фото, рис. 2).

Конденсатор С1 состоит из конденсатора типа «бабочка» с максимальной ёмкостью 20пФ и включённых параллельно ему четырёх конденсаторов КСО ёмкостью 91пФ на рабочее напряжение 250В (соединены последовательно). Их суммарная ёмкость для оптимальной настройки должна быть не менее 37пФ.

Конденсатор С2 двухсекционный КПЕ (2×12…495пФ) от лампового радиоприёмника, с удалёнными через одну роторными и статорными пластинами (другого конденсатора на момент построения антенны просто не оказалось под рукой). Для увеличения его ёмкости параллельно был подключён отрезок коаксиального кабеля ёмкостью 42 пФ. Чтобы исключить влияние скользящего контакта ротора и сделать настройку плавной, подключены только статорные пластины. Напряжение, измеренное на его пластинах при оптимальной настройке антенны, оказалось примерно 100 В при мощности передатчика 100 Вт. Следовательно, здесь можно установить и аналогичный не переделанный КПЕ от ламповых приёмников.

Петля связи изготовлена из отрезка коаксиального кабеля 50 Ом (рис. 3) по методу, описанному в предыдущем варианте антенны на диапазон 40м (см. здесь и здесь).

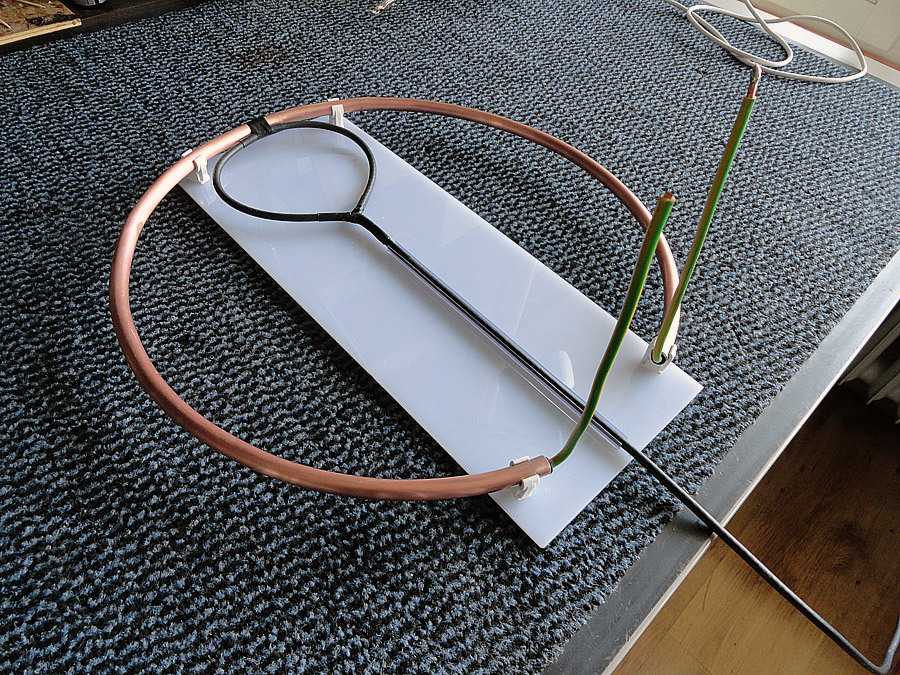

Следует добавить, что в результате многочисленных опытов была установлена зависимость рабочей полосы малых рамочных антенн от отношения диаметра петли связи к диаметру собственно рамки. Чем больше отношение диаметров, тем уже рабочая полоса. Оптимальным, на мой взгляд, является вариант, когда периметр петли связи равен диаметру рамки. Кроме гальванической развязки петля связи обеспечивает ещё и симметрирование. Её крепят к рамке пластмассовыми кабельными стяжками. В реальной конструкции это выглядит так, как показано на рис. 4.

Применяя индуктивную связь с антенной, можно не опасаться статики, а расположение петли связи в пучности тока позволяет легко согласовать фидер с антенной и получить КСВ, близкий к единице.

Собрана вся конструкция на бамбуковом (или любом не проводящем ток) шесте высотой 7м. Распорки, поддерживающие рамку, также бамбуковые. Все элементы антенны закреплены с помощью пластмассовых кабельных стяжек. Лучи выполнены из неизолированного, многожильного, луженого провода диаметром около 3мм. Основные требования к проводу — чтобы он не окислялся и не вытягивался.

Высота установки определялась необходимостью доступа к элементам настройки. Лучи находятся на высоте приблизительно 3,5 м, причём в моём случае один луч идёт параллельно земле второй — вниз с небольшим наклоном (до высоты 2,5 м).

При настройке выставляют ёмкость конденсатора С1 приблизительно 35пф, а конденсатором С2 настраивают антенну на середину диапазона 80 метров (частота 3650 кГц). Измеренная полоса пропускания около 100кГц при КСВ не более двух. Антенна получилась конструктивно простой и достаточно эффективной.

Александр ГРАЧЁВ, UA6AGW

UA6AGW Антенна В. 20-10,51 (14,0-29,5- МГц) стр. 46

UA6AGW Антенна В. 20-10,51 (14,0- 29,5- МГц) стр. 46

антентоп С 2 июль

Antentop БЕСПЛАТНЫЙ электронный журнал посвящен Антеннам и Радиолюбителям

Специальная страница посвящена

UA6AGW Antenna V. 20-10.51 (14.0-29.5-MHz)

АНТЕНТОП-01-2016 № 020

UA6AGW Антенна В. 20–10,51 (14,0–29,5 МГц)







Александр Грачев, UA6AGW


Кредит Линия: http://samlib. ru/u/ua6agw_g_a





UA6AGW Антенна В.20-10.51 может работать в диапазоне частот от 14,0 до 29,5 Охвачены 20, 17, 15, 12 и 10-метровые любительские диапазоны МГц. Это обеспечивается настройкой антенны в резонанс с используемым диапазон с помощью установленного конденсатора переменной емкости с дистанционным управлением у антенны. Антенна UA6AGW В. 20-10.51 предназначена для удобного и быстрая установка в полевых условиях.

На рис. 1 показана принципиальная схема антенны.







В конце всего было задумано

Универсальная полевая антенна . антенну можно установить в любом открытом месте в лесу, на горы, на берегу, а также на небольшой лодке или грузовике. Антенна может быть установлен силой одного человека. Антенна могла выдержать шторм погода.





Рисунок 1 Принципиальная схема антенны UA6AGW V. 20-10.51





Схема схема Антенны UA6AGW В. 20-10.51 такая же, как и для ранее опубликованные всенаправленные антенны UA6AGW ( Артикул 1 ). На рис. 1 показаны размеры для диапазона 18,0- 29,0-МГц. Для нижнего края рабочей диапазон — 14,0-18,0-МГц горизонтальные провода под антенной следует удлинить до 3-метровой длины и добавить дополнительный конденсатор должен быть переключен мостом на C2.



Конструкция антенны



Кому быть совместимым для перевозки в автомобиле было создано несколько ограничивающие факторы при разработке Антенны.

1. Длина любой части антенны не должна превышать длина 2 метра.

2. Диаметр петли не должен быть больше 1 метра.

3.     ДД антенны в горизонтальной плоскости должен быть круглым.

Антенна был установлен на разборной пластиковой мачте высотой 6 метров. Каждая секция имеет длину 2 метра. На рис. 2 показана антенна UA6AGW V. 20-10.51 на мачте. Антенная мачта не требуется ребята.



мачта представляет собой коммерческое производство одной пластиковой мачты высотой 8 метров, названной «Мачта 8-2У» производства R-QUAD (

Артикул 2 ). Используются всего 3 секции (из 4 секций на 8-метровую высоту) на 6-метровую высоту. Мачта остается вертикально и прочно с помощью из двух стоек. Рисунок 3 показывает мачту в вертикальном положении. Стойки крепятся к заземлить с помощью металлического штифта. На рис. 4 показана стойка, закрепленная на земле.



Основной контур антенны из гофрокартона 1/2 дюйма коаксиальный кабель. Внешний пластик снят. Для защиты от погодных условий использовалась защелкивающаяся пластиковая трубка для электрики. провода. Горизонтальные тросы изготовлены из телескопической пары алюминия. трубы.





www.antentop.org

Страница- 46



46 47 48 49







Просто для удовольствия:


Работает на IP2Location. com

Спасибо за ваше время!

Последнее обновление:

4 января 2020 г. 16:03

2003 энтоп

UA6AGW Антенна В. 20-10,51 (14,0-29,5- МГц) стр. 48

UA6AGW Антенна В. 20-10,51 (14,0- 29,5- МГц) стр. 48

антентоп С 2 июль

Antentop БЕСПЛАТНЫЙ электронный журнал посвящен Антеннам и Радиолюбителям

Специальная страница посвящена

UA6AGW Antenna V. 20-10.51 (14.0-29.5-MHz)

АНТЕНТОП-01-2016 № 020

UA6AGW Антенна В. 20-10,51 (14,0-29,5-МГц)



Внутренняя трубка была диаметром 14 мм. наружная трубка имела диаметр 18 мм. В сложенном положении горизонтальный провод имеет длину 1,6-метра. Внешняя трубка удерживает внутреннюю трубку с помощью хомута. На рис. 5 показана собранная антенна UA6AGW V. 20-10. 51. Рисунок 6 показан центр (с зажимом) горизонтального провода.



Домашний самогон «Бабочка» Переменный конденсатор используется для настройки антенны. Плиты конденсатор из оцинкованного железа толщиной 0,5 мм. Конденсатор имеет семь пластин статора и шесть пластин ротора. Болты 5,0 мм диаметр держат пластины. Распорка для пластин — гайки. Рисунок 7 показывает конденсатор. Дополнительный конденсатор (на 20- и 17-метровые полосы) из отрезка коаксиального кабеля. конденсатор соединен мостом с переменным конденсатором. Это легко сделать, потому что точки подключения доступны в поле. Точки подключения размещаются на горизонтальных проводах. Рисунок 8 показывает дополнительный конденсатор.



Конденсатор настраивается с помощью серводвигатель HS-311 со стандартным оборудованием ( Артикул 3 ). Рисунок 9 показывает серводвигатель, установленный на переменный конденсатор.



Кому Управление серводвигателем производилось специальным блоком управления. Коробка изготовлена ​​на базе китайского сервотестера HJ ( Номер по каталогу 4 ). Рисунок 10 показывает блок управления. Таблица на коробке показывает данные отображается на сервотестере для настройки конденсатора на требуемое значение. полоса работы.



Рисунок 5 Антенна UA6AGW в сборе V. 20-10.51





Рисунок 7 Конденсатор Антенны UA6AGW В. 20-10.51







Рисунок 8 Дополнительный конденсатор из отрезка коаксиального кабеля



В сервотестер был установлен большой циферблат (вместо маленького один) для тонкой настройки. Сервотестер может питаться от 4,8-6,0- V. Для питания серводвигателя использовался кабель LAN между блок управления и те.



Соединительная петля изготовлена из 50-омного коаксиального кабеля. Длина коаксиального кабеля до для соединительной петли составляет 400 мм. На рис. 11 показана подготовка коаксиального кабеля к соединению петля до того, как она была сформирована в форме петли. Пластик по длине коаксиального кабеля удален на 10-мм в центре и с двух концов. Затем оплетка коаксиального кабеля снимается на центр. Внутренний проводник припаян к оплетке в дальнем (справа) конец длины.



Затем кабель превратился в петлю. Дальний конец длины припаивается к первому (левая) сторона подготовленного кабеля. Петля связи крепится к верхней части петли антенны с помощью скотча и галстуков. Ниже приведены несколько простых правил, как установить соединительную петлю.



Сначала найти на петле антенны точку, которая является равноудаленной с левой и правой стороны C2. Это точка симметрии антенны.



На втором найти точку симметрии контура связи. Петля связи установлена ​​в верхней части петли антенны. Точка симметрии петли связи должна совпадать с точкой симметрии антенны.
