Трехфазные твердотельные реле 3SSR, ZG33

Каталог/ Твердотельные реле и силовые блоки / Твердотельные реле и силовые блоки / Трехфазные твердотельные реле 3SSR, ZG33

Назначение твердотельных реле 3SSR, ZG33

Трёхфазные твердотельные или полупроводниковые реле 3SSR, ZG33 предназначены для бесконтактной коммутации нагревательных элементов, ламп, сварочных агрегатов и других устройств с рабочим напряжением ~24…440 В. Управляется постоянным или переменным напряжением в зависимости от модификации.


Основные функции твердотельных реле 3SSR, ZG33

  • Встроенная RC-цепочка для защиты от импульсных перенапряжений;
  • Индикатор рабочего состояния;
  • Отсутствие искрения и электрической дуги при коммутации;
  • Низкий уровень электромагнитных помех благодаря применяемому методу коммутации в «0» сетевого напряжения;
  • Большой ресурс, не требует профилактических работ в процессе эксплуатации;
  • Высокое быстродействие;
  • Компактность, хорошая теплоотдача.

  • Технические характеристики твердотельных реле 3SSR, ZG33

    Ток нагрузки 10/20/25/40/60/80/100/120А
    Напряжение нагрузки ~90…480В
    Напряжение управления

    DA: =3…32В

    AA: ~80…250В

    Ток управления
    Напряжение включения =3В
    Ток утечки

    5мA/~100В

    10мA/~200В

    Время переключения ≤ 10мс
    Диэлектрическая прочность ~2. 5кВ, 50Гц / 1мин
    Сопротивление изоляции 1000Мом/=500В
    Температура окружающей среды -20…+75°С (без образования конденсата)
    Индикатор рабочего состояния Светодиодный
    Габаритные размеры 104 х 73,5 х 24 мм

    G3PE-525B-2N DC12-24 Твердотельный контактор серии G3PE, трехфазный, 2 полюсный, монтаж на DIN рейку, встроенный радиатор, управление 12..24 V DC, коммутация 200..480 V AC, 25 A

    Стоимость указана без учета НДС

    Твердотельный контактор серии G3PE, трехфазный, 2 полюсный, монтаж на DIN рейку, встроенный радиатор, управление 12. .24 V DC, коммутация 200..480 V AC, 25 A

    G3PE-525B-2N DC12-24: Технические характеристики

    Скачать datasheet по G3PE-525B-2N DC12-24 в формате PDF
    Тип напряжения управления DC (постоян.)
    Модульное исполнение нет
    Количество фаз 3
    Диапозон рабочего тока Ie при AC-1 25 А
    Диапозон рабочего тока Ie при AC-3 25 А
    Рабочее напряжение 9.6…30
    Номин. напряжение питания цепи управления Us постоян. тока DC 12…24 В

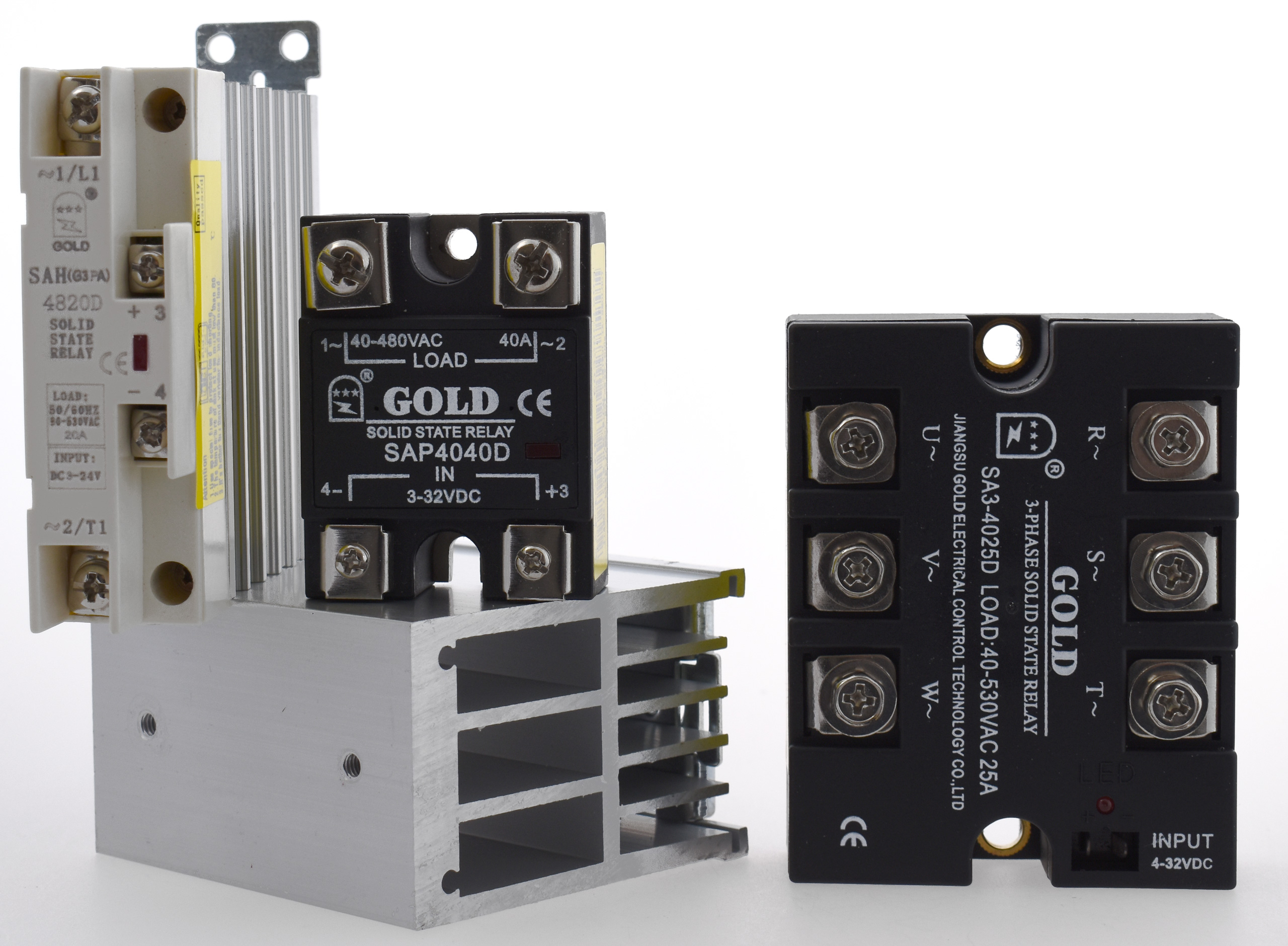

    Однофазные и трехфазные твердотельные реле

    Однофазные твердотельные реле переменного тока с коммутацией при переходе тока через ноль

    Твердотельное реле – полупроводниковый прибор, предназначенный для бесконтактной коммутации цепей постоянного и переменного тока по сигналу управления. Это новый тип бесконтактных электрических реле собранных по современным мировым стандартам и технологиям.

    Благодаря своим характеристикам твердотельные реле все чаще заменяют электромагнитные реле и контакторы. Твердотельные реле применяются в системах управления нагревом, освещением, электродвигателями, трансформаторами, электромагнитами и т.д.

    Твердотельные реле обеспечивают наиболее надежный метод коммутации цепей.

    Особенности реле:

    • Низкий уровень электромагнитных помех
    • Управляющее напряжение 3-32V DC, 70-280V AC
    • Отсутствие дребезга контактов и искрения при переключениях
    • Отсутствие акустического шума
    • Низкое энергопотребление
    • Высокое быстродействие
    Подробнее…


    Однофазные твердотельные реле с фазовым методом управления

    Твердотельное реле – полупроводниковый прибор, предназначенный для бесконтактной коммутации цепей постоянного и переменного тока по сигналу управления. Это новый тип бесконтактных электрических реле собранных по современным мировым стандартам и технологиям.

    Преимущество фазового метода регулирования заключается в непрерывности и плавности регулирования. Этот метод позволяет регулировать величину напряжения на выходе твердотельного реле (регулятор мощности). Недостатком является наличие помех при переключении. Применяется для резистивных (системы управления нагревом), переменных резистивных (инфракрасные излучатели) и индуктивных нагрузок (транcформаторы).

    Особенности реле:

    • Аналоговые управляющие сигналы: 4-20мА, 1-10V DC, перменный резистор 470-560кОм
    • Отсутствие дребезга контактов и искрения при переключениях
    • Отсутствие акустического шума
    • Низкое энергопотребление
    • Высокое быстродействие
    Подробнее…


    Однофазные твердотельные реле для коммутации цепей постоянного тока

    Твердотельное реле – полупроводниковый прибор, предназначенный для бесконтактной коммутации цепей постоянного и переменного тока по сигналу управления. Это новый тип бесконтактных электрических реле собранных по современным мировым стандартам и технологиям.

    Благодаря своим характеристикам твердотельные реле все чаще заменяют электромагнитные реле и контакторы. Твердотельные реле применяются в системах управления нагревом, освещением, электродвигателями, трансформаторами, электромагнитами и т.д.

    Особенности реле:

    • Коммутация цепей постоянного тока
    • Управляющее напряжение 3-32V DC
    • Длительный срок службы
    • Отсутствие дребезга контактов и искрения при переключениях
    • Отсутствие акустического шума
    • Низкое энергопотребление
    • Высокое быстродействие
    Подробнее…


    Однофазные твердотельные реле в корпусе промышленного исполнения

    Твердотельное реле – полупроводниковый прибор, предназначенный для бесконтактной коммутации цепей постоянного и переменного тока по сигналу управления. Это новый тип бесконтактных электрических реле собранных по современным мировым стандартам и технологиям.

    Одним из важнейших параметров для выбора твердотельного  реле является ток нагрузки. Для надежной и длительной эксплуатации необходимо выбирать реле с запасом по току, но при этом надо учитывать и пусковые токи, т.к. реле способно выдерживать 10-ти кратную перегрузку по току только в течение короткого времени (10мс). Так при работе на активную нагрузку (нагреватель) номинальный ток реле должен быть на 30-40% больше номинального тока нагрузки, а при работе на индуктивную нагрузку (электродвигатель) необходимо учитывать пусковой ток, и запас по току должен быть увеличен в 6-10 раз.

    Особенности реле:

    • Низкий уровень электромагнитных помех
    • Управляющее напряжение 3-32V DC, 70-280V AC
    • Высокий диапазон коммутационных токов
    • Отсутствие дребезга контактов и искрения при переключениях
    • Отсутствие акустического шума
    • Низкое энергопотребление
    • Высокое быстродействие
    Подробнее. ..


    Трехфазные твердотельные реле

    Твердотельное реле – полупроводниковый прибор, предназначенный для бесконтактной коммутации цепей постоянного и переменного тока по сигналу управления. Это новый тип бесконтактных электрических реле собранных по современным мировым стандартам и технологиям.

    • Твердотельные реле имеют встроенную RC-цепь для защиты от ложного включения при использовании на индуктивной нагрузке. Соблюдая определенный ряд условий, твердотельные реле можно использовать для пуска асинхронных двигателей. Необходимо учитывать пусковые токи двигателя и реле подбирать с многократным запасом по току. Применять меры по дополнительному отводу тепла. Для защиты реле от кратковременных перенапряжений использовать варисторы, а для защиты от перегрузки по току быстродействующие предохранители.

    Особенности реле:

    • Длительный срок службы
    • Управление с коммутацией при переходе тока через ноль
    • Управляющее напряжение 3-32V DC, 70-280V AC
    • Коммутация по 3-м фазам
    • Отсутствие дребезга контактов и искрения при переключениях
    • Низкий уровень электромагнитных помех
    • Высокое сопротивление изоляции между коммутируемой и управляющей цепью
    • Отсутствие акустического шума
    • Высокое быстродействие
    Подробнее. ..


    Трехфазные реверсивные реле

    Твердотельное реле – полупроводниковый прибор, предназначенный для бесконтактной коммутации цепей постоянного и переменного тока по сигналу управления. Это новый тип бесконтактных электрических реле собранных по современным мировым стандартам и технологиям.

    Соблюдая определенный ряд условий, твердотельные реле можно использовать для пуска асинхронных двигателей. Необходимо учитывать пусковые токи двигателя и реле подбирать с многократным запасом по току. Применять меры по дополнительному отводу тепла. Для защиты реле от кратковременных перенапряжений использовать варисторы, а для защиты от перегрузки по току быстродействующие предохранители.

    Особенности реле:

    • Длительный срок службы
    • Управляющее напряжение 10-30V DC
    • Коммутация по 3-м фазам
    • Отсутствие дребезга контактов и искрения при переключениях
    • Высокое сопротивление изоляции между коммутируемой и управляющей цепью
    • Встроенная RC-цепь и защита от одновременного включения
    • Светодиодная индикация направления вращения
    Подробнее. ..


    Твердотельное реле – это класс современных модульных полупроводниковых приборов, выполненных по гибридной технологии, содержащих в своем составе мощные силовые ключи на симисторных, тиристорных либо транзисторных структурах. Они с успехом используются для замены традиционных электромагнитных реле, контакторов и пускателей. Твердотельные реле обеспечивают наиболее надежный метод коммутации цепей.

    Подробнее…


    Радиаторы охлаждения для твердотельных реле

    Радиаторы охлаждения предназначены для отвода тепла выделяемого при работе полупроводниковых приборов, в данном случае твердотельных реле. Радиаторы охлаждения необходимо использовать при постоянной нагрузке более 5А. В противном случае возможен выход из строя твердотельного реле. Заявленный номинальный ток реле способно коммутировать при температуре не более 40ºС.

    Подробнее…


    Твердотельные трехфазные контакторы OMRON G3PB

    На сайте указана ориентировочная стоимость оборудования без учета НДС. Актуальную стоимость уточняйте в отделе продаж ООО Промэнерго Автоматика

    G3PB-215B-3N-VD DC12-24 твердотельное реле OMRON G3PB

    G3PB215B3NVDDC1224 DC12-24 Твердотельное реле Omron

    Уточнить цену

    G3PB-215B-VD 12-24DC твердотельное реле OMRON G3PB

    G3PB215BVD1224DC 12-24DC Твердотельное реле

    Уточнить цену

    G3PB-225B-VD 12-24DC твердотельное реле OMRON G3PB

    G3PB225BVD1224DC 12-24DC Твердотельное реле 25А

    Уточнить цену

    G3PB-245B-VD 12-24DC твердотельное реле OMRON G3PB

    G3PB245BVD1224DC 12-24DC твердотельное реле c радиатором Omron 45А входное напряжение 12-24 В

    Уточнить цену

    G3PB-415B-3-VD 12-24DC твердотельное реле OMRON G3PB

    G3PB415B3VD1224DC 12-24DC Твердотельное реле OMRON с радиатором

    Уточнить цену

    G3PB-425B-3-VD 12-24DC твердотельное реле OMRON G3PB

    G3PB425B3VD1224DC 12-24DC твердотельное реле c радиатором Omron 25А входное напряжение 12-24 В

    Уточнить цену

    G3PB-445B-3-VD 12-24DC твердотельное реле OMRON G3PB

    G3PB445B3VD1224DC 12-24DC твердотельное реле c радиатором Omron 45А входное напряжение 12-24 В

    Уточнить цену

    G3PB-515B-3N-VD DC12-24 твердотельное реле OMRON G3PB

    G3PB515B3NVDDC1224 DC12-24 Твердотельное реле 3ф, 15А

    Уточнить цену

    G3PB-525B-3N-VD DC12-24 твердотельное реле OMRON G3PB

    G3PB525B3NVDDC1224 DC12-24 Твердотельное реле 25 А 3ф

    Уточнить цену

    G3PB-525B-VD DC12-24 твердотельное реле OMRON G3PB

    G3PB525BVDDC1224 DC12-24 Твердотельное реле OMRON

    Уточнить цену

    G3PB-535B-3N-VD DC12-24 твердотельное реле OMRON G3PB

    G3PB535B3NVDDC1224 DC12-24 Твердотельное реле

    Уточнить цену

    G3PB-545B-3N-VD DC12-24 твердотельное реле OMRON G3PB

    G3PB545B3NVDDC1224 DC12-24 Твердотельное реле Omron

    Уточнить цену

    Твердотельные реле

    (твердотельное реле переменного тока, регулятор мощности, магнитные пускатели, однофазные твердотельные реле, трёхфазное твердотельное реле, купить твердотельные реле, электромагнитные реле, твердотельное реле постоянного тока, схема твердотельного реле, управление твердотельным реле, контакторы, промежуточные реле, полупроводниковое реле , энергосбережение, замена пускателей, замена контакторов, дребезг контактов, снижение уровня помех, снижение акустического шума)



    ТВЕРДОТЕЛЬНЫЕ РЕЛЕ КИППРИБОР





          Одним из последних достижений в силовой полупроводниковой электронике явилось появление твердотельных реле (ТТР), которые способны заменить электромагнитные реле, контакторы, магнитные пускатели и с успехом могут внедряться в системы автоматизации с возможностью управления от низковольтных сигналов.

    ТТР – это полупроводниковые силовые бесконтактные коммутирующие элементы с цепью управления постоянного или переменного тока, гальванически изолированной от силовых цепей коммутации.

    ТТР применяются для управления ТЭНами, электромагнитами, электродвигателями и другими силовыми исполнительными механизмами. В последние годы происходит интенсивная замена электромагнитных реле, магнитных пускателей и контакторов на их электронные твердотельные аналоги.

    Такие широкие возможности использования ТТР обусловлены их несомненными достоинствами по сравнению с реле электромагнитными, а именно:

    • несравненно более длительный срок службы, число переключений ТТР составляет не менее 10 млрд. циклов, что в 1000 раз больше лучших образцов э/м реле и контакторов;
    • возможность слаботочного управления;
    • отсутствие «дребезга» контактов, по причине отсутствия таковых, тем самым значительно снижается уровень помех в аппаратуре, повышается стабильность автоматизированных систем управления технологическими процессами;
    • отсутствие дугового разряда при размыкании контактов реле, что позволяет применять их в пожароопасных и взрывоопасных средах;
    • схема переключения в «нуле» синусоиды, что уменьшает уровень помех;
    • меньшие габариты;
    • простота монтажа;
    • неизменные характеристики в течение всего срока службы
    • низкое энергопотребление, ТТР потребляют электроэнергии на 95% меньше, чем э/м реле
    • отсутствие акустического шума
    • повышенное быстродействие (магнитный пускатель 20-30 мс, ТТР – 5-10мс).

          Управление реле осуществляется подачей на его вход логического управляющего сигнала U=3…32 В или U=50…250 В переменного напряжения. Реле способны коммутировать напряжение до 1200 В. Максимальный ток коммутации до 250 А. Сигнал на управление реле можно подавать прямо с выхода контроллера или другого управляющего устройства способного выдавать управляющий сигнал в виде напряжения 3…32 В. Отсутствие механических частей и дугового разряда дает возможность использовать реле для большого количества включений с различной продолжительностью и периодами коммутации. Эта особенность с успехом может быть использована в установках, где необходимо точно поддерживать технологические параметры. Например, точное регулирование температуры при использовании ПИД-регулятора с помощью ШИМ-сигнала при подключении его к реле, которое будет коммутировать силовые цепи нагревательных элементов аналогично сигналу ШИМ с выхода регулятора. ТТР при соблюдении температурного режима могут работать десятилетиями , не производя шума, искрения контактов, и электромагнитных помех.

    Применение ТТР возможно не только при разработке и проектировании новых изделий, но также возможна и замена электромагнитных реле, контакторов и пускателей в реально действующем технологическом оборудовании с целью повышения его надежности.

    Рекомендации по выбору ТТР

    При индуктивных нагрузках (соленоиды, электромагниты и т.д.) рекомендуется выбирать ТТР с 2-4-х кратным запасом от номинального тока, при резистивной нагрузке (ТЭН) нужен 1,5-2-х кратный запас, при управлении асинхронным двигателем необходим 6-10-ти кратный запас по току, обязательно применение радиатора и возможно вентилятора охлаждения.

    Важно обеспечить температурный режим работы ТТР. При нагреве свыше 60-80 гр.С заметно снижается величина коммутируемого тока. Поэтому при длительной коммутации нагрузки свыше 5А необходимо применение радиаторов или воздушного охлаждения. Радиатор должен устанавливаться с вертикальным расположением рёбер. Не допускается установка ТТР в замкнутом пространстве без движения воздушного потока. Компания ОМРОН выпускает модели ТТР с встроенным радиатором, со сменным силовым блоком, чем гарантируется точность обеспечения температурного режима ТТР.

    ВАЖНО! При коммутации токов свыше 5А обязательно применение радиаторов охлаждения.

    При подборе радиатора для ТТР необходимо учитывать, что не существует однозначного соответствия мощности реле и типа радиатора. На охлаждение влияет множество параметров: температура окружающего воздуха, интенсивность его циркуляции, тип и величина коммутируемой нагрузки, и т.д. Поэтому необходимо выбирать радиатор с некоторым запасом по мощности и/или усиливать теплоотвод с помощью вентилятора обдува. Предварительный выбор требуемого типа радиатора для твердотельных реле ОВЕН-KIPPRIBOR можно произвести по нижеприведенной таблице, ориентируясь на допустимую мощность рассеивания радиатора и типы устанавливаемых на него реле.

    Модель радиатора Количество и тип устанавливаемых реле Допустимый ток нагрузки (суммарно всех реле) Длина, мм Ширина, мм Высота, мм Вес, гр.
    1 РТР060 одно реле (серии HD, HDH, MD) ≤ 20A 80 50 50 135
    2 РТР061 одно реле (серии HD, HDH) ≤ 40A 127 72 50 255
    3 РТР062 одно реле (серии HD, HDH) ≤ 60A 127 115 50 400
    4 РТР063 одно реле (серии HD, HDH, BDH) ≤ 100A 180 150 48 630
    5 РТР034 одно реле (серии HT, BDH) ≤ 30A 105 100 80 590
    6 РТР035 одно реле (серии HT) ≤ 20A 150 90 35 365
    7 РТР036 два реле (серии HD, HDH)
    одно реле (серии HT, BDH)
    ≤ 40A 150 100 80 855
    8 РТР037 два реле (серии HD, HDH)
    одно реле (серии HT, BDH)
    ≤ 80A 260 180 50 1400
    9 РТР038 три реле (серии BDH)
    одно реле (серии HT)
    ≤ 100A (с вентилятором 120×120мм) 150 125 135 2380
    10 РТР039 три реле (серии BDH)
    два реле (серии HD, HDH)
    одно реле (серии HT)
    ≤ 200A (с вентилятором 120×120мм) 200 125 135 3350
    11 РТР040 три реле (серии BDH) ≤ 250A (с вентилятором 120×120мм) 300 125 135 5000

    Компания «Альфа-пром» предлагает Вам твердотельные реле основных мировых производителей (OMRON, FOTEK, COSMO Electronics, CRYD), а также отечественные ТТР OWEN-KIPPRIBOR по ценам представителей фирм-производителей в России, ценам отечественного изготовителя. Специалисты «Альфа-пром» по Вашей заявке предоставят любую технокоммерческую информацию.



    ПРОМЕЖУТОЧНЫЕ РЕЛЕ КИППРИБОР



    Интерфейсные промежуточные реле в ультратонком корпусе. Серия SR (1- контактные)

    Промежуточные реле предназначены KIPPRIBOR серии SR предназначены для коммутации и переключения электрических цепей управления постоянного и переменного тока.

    Колодки монтажные серий PYF-011BE (для 1-контактных промежуточных реле)

    Монтажные колодки KIPPRIBOR PYF-011BE для 1-контактных промежуточных реле

    Промежуточные реле в компактном корпусе. Серия MR (2-х контактные)

    Телекоммуникационные промежуточные реле KIPPRIBOR серии MR предназначены для коммутации и переключении электрических цепей управления постоянного и переменного тока.

    Колодки монтажные серий PYF-012BE, PYF-022BE, PYF-112BE и PYF-122BE (для 1-но и 2-х контактных промежуточных реле)

    • Колодки монтажные для 1-но и 2-х контактных реле:
      • – двухярусные с винтовым зажимом провода PYF-012BE/2 и PYF-022BE/2;
      • – трехярусные с винтовым зажимом провода PYF-012BE/3 и PYF-022BE/3;
      • – трехярусные с самозажимными клеммами проводов PYF-112BE/3 и PYF-122BE/3;
    • Применяются для установки на DIN-рейку промежуточных реле серии KIPPRIBOR MR или аналогичных 1-но и 2-х контактных промежуточных реле;
    • Аксессуары к колодкам этих серий.

    Промежуточные реле. Серия RP (4-х контактные)

    Базовая модификация промежуточного реле с 4-я перекидными контактами. Достаточна для 90% случаев применения промежуточных реле, где не требуется коммутации больших токов или жестких требований к габаритам реле. Успешно применяется в качестве замены аналогичных реле GOODSKY RE, FINDER 55.34, RELPOL R4, OMRON MY4

    Колодки монтажные серий PYF-044BE и PYF-144BE (для 4-х контактных промежуточных реле)

    • Колодки монтажные для 4-х контактных реле:
      • – двухярусные, с винтовым зажимом провода, PYF-044BE/2;
      • – трехярусные, с винтовым зажимом провода, PYF-044BE/3;
      • – трехярусные, с самозажимными клеммами проводов, PYF-144BE/3;
    • Применяются для установки на DIN-рейку или плоскость промежуточных реле серии KIPPRIBOR RP или аналогичных 4-х контактных промежуточных реле;
    • Аксессуары к колодкам этих серий.

    Силовые промежуточные реле. Серии RS (3-контактные)

    Силовые реле серии RS предназначены для коммутации как силовых цепей, так и цепей управления. Монтаж реле на DIN-рейку осуществляется с помощью колодок с 11-контактным круглым разъемом, который гарантирует высокую надежность электрического контакта и прочную фиксацию реле в колодке.

    Колодки монтажные серий PYF-029BE и PYF-039BE для 2- и 3-контактных промежуточных реле с круглым цоколем

    Применяются для установки силовых реле серии KIPPRIBOR RS или аналогичных, а также совместимых таймеров, терморегуляторов и другого оборудования:
    — 8-ми контактные колодки с круглым цоколем PYF-029BE и PYF-029BE/M;
    — 11-ти контактные колодки с круглым цоколем PYF-039BE и PYF-039BE/M.
    Аксессуары к ним.

    Силовые промежуточные реле KIPPRIBOR серии REP (2- и 4-контактные).

    Силовые реле серии REP – это универсальная серия силовых промежуточных реле KIPPRIBOR, которая оптимально подходит для коммутации как цепей управления, так и силовых цепей питания нагрузки. Серия REP включает в себя реле с 2 или 4 контактами, которые способны выдерживать ток до 10 А (по AC-1).

    Колодки монтажные серий PYF-025 и PYF-045 для 2- и 4-контактных промежуточных реле.

    Используются для монтажа на DIN-рейку 2-х и 4-х контактных промежуточных реле KIPPRIBOR серии REP и аналогичных промежуточных реле сторонних производителей.





    Siemens 14CUD32BA Пускатель двигателя для тяжелых условий эксплуатации, полупроводниковая перегрузка, автоматический / ручной сброс, открытый тип, корпус общего назначения NEMA 1, 3 фазы, 3 полюса, размер 0 NEMA, диапазон ампер 5,5-22 А, размер корпуса A1, 110-120 / 220-240 при 60 Гц Напряжение катушки: Электронные пускатели двигателей: Amazon.

    com: Industrial & Scientific

    Siemens Class 14 — стартер для тяжелых условий эксплуатации

    Пускатели Heavy Duty предназначены для поперечного пуска однофазных и многофазных двигателей.Эти элементы управления доступны в размерах NEMA от 00 до 8.

    Все элементы управления Siemens Heavy Duty, включая наши популярные половинные размеры, соответствуют применимым тестам NEMA и UL. Все пускатели поставляются с НО блокировкой удержания, которая в сочетании с соответствующим пилотным устройством будет обеспечивать защиту или расцепление по низкому напряжению.

    Пускатели NEMA идеальны для приложений, требующих надежности и долговечности. Типичные области применения включают использование в станках, оборудовании для кондиционирования воздуха, погрузочно-разгрузочном оборудовании, компрессорах, подъемниках и различном производственном и промышленном оборудовании, а также в сложных автомобильных приложениях.

    Стартеры половинного размера

    Кроме того, Siemens предлагает три эксклюзивных половинных размера; 13⁄4, 21⁄2 и 31⁄2.

    Пускатели половинного размера обладают всеми прочными рабочими характеристиками, соответствующими номинальным размерам стартеров NEMA, но имеют меньший размер, чтобы точнее соответствовать вашим точным характеристикам двигателя. В результате возможна значительная экономия без ущерба для надежности, которую вы ожидаете от стартера для тяжелых условий эксплуатации.

    Пускатели двигателей | Через линию | Миннеаполис, Миннесота

    ISC Companies является дистрибьютором деталей механической передачи энергии и компонентов промышленной автоматизации.Мы также гордимся тем, что являемся сертифицированным магазином панелей UL 508A / 698A. Для получения дополнительной информации о брендах, которые мы предлагаем, и / или ценах, свяжитесь с нами по телефону 763-559-0033, по электронной почте [email protected] или заполнив нашу онлайн-форму для связи.


    Пускатель двигателя включает или выключает электродвигатель, обеспечивая защиту от перегрузки. Есть два основных типа пускателей: ручной и магнитный. В меньших размерах пускатель двигателя представляет собой выключатель с ручным управлением. Защита от низкого напряжения (LVP), которая предотвращает автоматический перезапуск после сбоя питания, обычно невозможна с ручным пускателем. В более крупных двигателях или в двигателях, требующих дистанционного или автоматического управления, используются магнитные контакторы. Очень большие двигатели, работающие от источников питания среднего напряжения, могут использовать силовые выключатели.

    Пускатели магнитных двигателей переменного тока

    для однофазного и трехфазного режима состоят из двух основных частей; контактор (подключает двигатель к входящей мощности) и перегрузка (вызывает электрическое отключение контактора (срабатывание), когда он обнаруживает ток, превышающий нормальный).

    Все пускатели двигателей имеют следующие функции:

    • Номинальный ток (амперы) или мощность (лошадиные силы)
    • Дистанционное управление ВКЛ / ВЫКЛ
    • Защита двигателя от перегрузки
    • Запуск и остановка (электрическая долговечность)
    • Заткание и толчковый режим (быстрый включающий и отключающий ток)

    Пускатели полного напряжения

    Пускатели полного напряжения

    , также называемые линейными пускателями или пускателями прямого включения (DOL), являются нереверсивными (FVNR) при полном напряжении и подключают двигатель к линии питания. Ручные пускатели ограничены однофазными двигателями мощностью около 5 л.с. при 320 В переменного тока и трехфазными до 10 л.с. при 460 и 575 В переменного тока. Пускатели обычно разрабатываются в соответствии со стандартами NEMA (США) или IEC (Европа). Два типа пускателей различаются номиналами, сроком службы и типами перегрузки.

    Номинальные параметры рамы
    Стандарты

    NEMA определяют 11 размеров магнитных пускателей (00–9) для низковольтных пускателей и указывают номинальную мощность в лошадиных силах для каждого размера. Номинальные параметры пускателей IEC включают 15 размеров, при этом их физический размер может быть меньше.

    Срок службы контактора
    Стандарты

    NEMA требуют, чтобы производители проектировали все контакторы для тяжелых условий эксплуатации; поэтому они обычно больше, чем соответствующие контакторы IEC. Стандарты IEC определяют различные уровни обслуживания, называемые категориями использования. Стартеры NEMA обычно имеют более длительный срок службы.

    Реле перегрузки

    Промышленность практически прекратила использование устройств защиты от перегрузок нагревательных элементов в пользу электронных полупроводниковых устройств защиты от перегрузок, которые обеспечивают большую защиту.Электронная система защиты от перегрузки контролирует фактический ток двигателя и отключает его за три секунды или меньше, если он превышает предварительно установленный номинал. Они также защищают от потери фазы, дисбаланса фаз и короткого замыкания.

    Стандарты

    NEMA требуют, чтобы реле перегрузки имели сменные нагреватели или электронные устройства защиты от перегрузки для обеспечения характеристик отключения класса 20 при 600% тока полной нагрузки. Большинство электронных перегрузок имеют выбираемые на месте классы срабатывания от 5 до 30.


    Реверсивные стартеры

    Двигатели с тремя фразами меняются местами путем переключения любых двух из трех силовых выводов на двигатель.Пускатели с реверсивным полным напряжением (FVR) имеют два контактора (прямой и обратный ход). Когда двигатель вращается в одном направлении, а контактор противоположного направления находится под напряжением, это называется заглушкой. Двигатель быстро замедляется и ускоряется в обратном направлении. Когда приложение требует быстрого замедления, но не последующего обратного вращения, двигатель может быть оборудован выключателем. Штекерный выключатель — это центробежный выключатель, который передает на двигатель противоположную мощность вращения для быстрого замедления, но полностью отключается, когда скорость двигателя приближается к нулю.


    Пускатели пониженного напряжения

    Пускатели пониженного напряжения (RVS) используются в двигателях большой мощности. Они используются для уменьшения пускового тока, ограничения выходного крутящего момента и механической нагрузки на нагрузку.

    Пускатель пониженного напряжения предотвращает броски тока, позволяя двигателю набирать скорость небольшими шагами за счет меньших приращений тока. Этот стартер не является регулятором скорости. Снижает шок только при запуске.

    • Пускатели с первичным резистором : В простейшем пускателе пониженного напряжения резисторы вставляются последовательно с двигателем во время фазы пуска.Система рассеивает мощность в виде тепла во время запуска. В приложениях, где потери недопустимы, часто используются реакторы, а не резисторы. Пускатели реакторов стоят дороже и имеют меньший коэффициент мощности при пуске.
    • Автотрансформаторные пускатели : Во время разгона пониженное входное напряжение подается на двигатель через автотрансформатор, который ограничивает ток и предотвращает перенапряжение цепи двигателя. Когда достигается рабочая скорость, включается второй контактор для обхода трансформатора и подает полное напряжение на двигатель.Третий контактор используется для заполнения временного интервала во время переключения (пускатель с закрытым переходом). Если третий контактор не используется, это пускатель с открытым переходом.

    Пускатели с пониженным пусковым током

    • Пускатели звезда-треугольник : Во время запуска пускатель звезда-треугольник последовательно соединяет три набора обмоток статора для увеличения электрического сопротивления и ограничения пускового тока. Когда достигается рабочая скорость, таймер подключает их параллельно, и все три набора обмоток получают одинаковое линейное напряжение.Они используются в устройствах с низким пусковым моментом, таких как воздуходувки или центробежные насосы.
    • Пускатели с частичной обмоткой : Для них требуются двигатели, которые имеют специальную проводку, чтобы пускатель мог подключаться только к части обмоток во время запуска. Во время разгона таймер заставляет второй контактор замыкаться, запитывая другие обмотки. Пускатель с частичной обмоткой является наименее дорогим, но пусковой ток выше и требуется специальная проводка.

    Пускатели твердотельные

    В твердотельных пускателях тиристоры используются в качестве клапанов переменного напряжения. Они включают в себя рампы ускорения и замедления с регулируемым напряжением для медленного увеличения напряжения и скорости двигателя, чтобы избежать ударных нагрузок и ограничить пусковой ток. Твердотельные пускатели могут использовать либо линейное изменение предела тока, либо обратную связь от тахометра. Твердотельные устройства плавного пуска доступны как автономные устройства, когда пускатель уже используется. Они популярны при перекачивании.


    Пускатели комбинированные

    Электротехнические нормы Северной Америки требуют, чтобы, если в ответвленной цепи есть двигатель, в дополнение к пускателю двигателя она также должна иметь устройство защиты от короткого замыкания и отключающее устройство.В случае короткого замыкания требуется дополнительная защита в виде предохранителя или автоматического выключателя. Когда отключающее устройство, устройство защиты от короткого замыкания и пускатель двигателя объединены как узел, он называется комбинированным пускателем.

    • Разъединители с предохранителями : Предохранители с выдержкой времени позволяют переносить тяжелые нагрузки в течение короткого времени и обеспечивают долгосрочную защиту от перегрузки. У них есть токоограничивающие возможности.
    • Автоматические выключатели : Удобнее, но по более высокой цене.Они служат средством отключения двигателя и пускателя от сети и защиты параллельной цепи от чрезмерного тока.

    Существует три класса напряжения: низкий (менее 600 В), средний (от 600 до 15 000 В) и высокий (более 15 000 В). Три типа конструкции: литой корпус, изолированный корпус и низковольтный источник питания. Автоматические выключатели срабатывают или отключаются, когда ток превышает номинальное значение выключателя после выдержки времени.


    Содержимое этой страницы было создано с использованием выдержек из Руководства по передаче электроэнергии (5 th издание) , которое написано и продается Ассоциацией дистрибьюторов электроэнергии (PTDA).

    Закажите копию здесь

    твердотельных реле от Carlo Gavazzi

    Carlo Gavazzi предлагает широкий ассортимент твердотельных реле (SSR) с технологией прямого соединения меди для увеличения срока службы и надежности. SSR широко используются в производстве пластмасс, упаковки, пищевой промышленности и HVAC — в первую очередь для контроля температуры. Они являются логической заменой ртутных контакторов.

    В отличие от обычных контакторов и реле, твердотельные реле не имеют движущихся частей и, как следствие, имеют очень долгий срок службы. Мы предлагаем твердотельные реле с нулевым переключением (резистивные, емкостные и моторные нагрузки), случайным переключением (индуктивные нагрузки), пиковым переключением (трансформаторы) и аналоговым переключением (резистивные нагрузки).

    Другие области применения включают освещение и переключение насосов. Кроме того, многие из наших твердотельных реле имеют номинальную мощность в лошадиных силах, что делает их пригодными для управления моторизованными заслонками в системах управления HVAC, где их длительный срок службы и бесшумное переключение делают их идеальной заменой механических контакторов.

    Линейка твердотельных реле Carlo Gavazzi включает однофазные реле до 125 ампер и трехфазные реле до 75 ампер. Они доступны как с цифровыми, так и с аналоговыми входами (4-20 мА или 0-10 В). Кроме того, мы также предлагаем полный спектр SSR со встроенным радиатором. Кроме того, мы также предлагаем нашу серию твердотельных реле RGC1S, которые обеспечивают сигнализацию частичной потери нагрузки — идеально подходят для приложений, использующих несколько нагревателей на одном реле.

    Для применений, где необходимо контролировать и контролировать множество зон нагрева, наша многозонная система NRG является идеальным решением. Он может взаимодействовать через Modbus, Profinet или Ethernet IP напрямую с вашим контроллером и позволяет переключать отдельные зоны, а также считывать диагностическую информацию с реле.

    Ассортимент продукции

    Серия NRG

    Решение с твердотельным реле с мониторингом в реальном времени через Modbus

    RA2A / RK2A серии

    2-полюсные реле состояния почвы

    REC / RGCM серии

    Трехфазные электронные контакторы и реверсивные контакторы

    RF1 серии

    Компактные твердотельные реле до 25 А

    Серия RGC / RGH

    Однофазные реле до 85 А со встроенным радиатором

    Серия RGC2 / RGC3

    Трехфазные реле до 75 А со встроенным радиатором

    Серия RGS

    Тонкая линия (17. 5мм) однофазные реле

    Серия RHS

    Полные комплекты радиаторов для одно- и трехфазных твердотельных реле

    RM1 / RS1 серии

    Однофазные реле с передней крышкой и светодиодным индикатором для переключения нагрузок переменного тока до 125 А / 600 В

    RM1D / RD серии

    Реле для переключения нагрузок постоянного тока до 100 Ампер

    Серия RP

    Реле для печатных плат для переключения переменного или постоянного тока

    Серия RZ3A

    Трехфазные реле для переключения нагрузок до 75 А / 600 В переменного тока

    Разница между контакторами и пускателями двигателей (и пускателями пониженного напряжения)

    Электродвигатели абсолютно необходимы для автоматизации бесчисленных приложений по всему миру. В большинстве случаев, , приводящий в движение двигателей — снабжение их электроэнергией — требует некоторой инженерной системы, которая также должна быть совместима с устройством обмотки двигателя. Поскольку эти системы питания двигателей часто используются или вместе с другими электрическими устройствами управления и связи, уже описанными в этом Руководстве по проектированию, мы рассмотрим их наиболее распространенные варианты. Дополнительную информацию о моторных приводах, имеющих функции помимо пускателя двигателей, можно найти на этой странице управления движением.ком статья.

    Только самые простые и самые маленькие конструкции — обычно с однофазными двигателями мощностью 5 л.с. или меньше или трехфазными двигателями мощностью 15 л.с. или меньше — допускают прямое подключение к сети (также называемое , проходящее через линию ). источник без риска перенапряжения двигателя и пониженного напряжения в сети. Трехфазные двигатели, управляемые таким образом, могут иметь обмотки, соединенные простой звездой (также называемой звездой) или , треугольник . .. а двигатели с двойным напряжением (удобно, поскольку они могут принимать входное напряжение 230 В или 460 В) имеют комплекты сдвоенных катушек, которые могут работать параллельно или (для более высокого напряжения) последовательно.

    Этот автоматический выключатель Siemens SIRIUS 3RV2011-1HA10 типоразмера S00 является токоограничивающим выключателем для фидеров нагрузки до 3 кВт при трехфазном напряжении 400 В переменного тока. Защита от короткого замыкания 104 А и регулируемая защита от перегрузки от 5,5 до 8 А надежно защищают электродвигатели. Изображение любезно предоставлено Automation24 Inc.

    Повсюду в других местах пуск двигателя через линию представляет слишком много проблем для самого двигателя, а также для систем, подключенных к двигателю, включая вредные электрические эффекты, а также чрезмерный износ компонентов механической передачи энергии.Цели проектирования, связанные с безопасностью, производительностью и точностью, обычно требуют использования более совершенных подходов к управлению автомобилем.

    Пусковой ток является важным параметром при выборе правильного размера и сопряжения двигателей и пускателей двигателей. Пусковой ток от пускателя двигателя должен быть достаточным для обеспечения соответствия двигателя требованиям по крутящему моменту и ускорению, но не должен вызывать чрезмерного падения напряжения в линии электропитания.

    Терминологическая основа: Различия между контакторами и пускателями двигателей

    В предыдущем разделе настоящего Руководства по проектированию мы подробно описали, как контакторы и реле являются отдельными компонентами, несмотря на то, что время от времени в промышленности используются термины, предполагающие иное.Контакторы и пускатели двигателей также являются отдельными компонентами. Здесь термины используются взаимозаменяемо, потому что их ядро ​​- это та же самая точная технология — переключатель, способный работать с высокими напряжениями.

    Этот пускатель двигателя с прямым включением представляет собой SIRIUS 3RM1001-1AA04 от Siemens с управляющим напряжением 24 В пост. Тока и регулируемым расцепителем тока перегрузки от 0,1 до 0,5 А. Он обеспечивает твердотельную защиту двигателя и подходит для систем с малым током. двигатели мощностью до 0,12 кВт Стандартная ширина 22,5 мм занимает минимум места внутри шкафов управления.Изображение любезно предоставлено Automation24 Inc.

    Разница в том, что пускатели двигателей имеют одну дополнительную систему или системы, которых нет в контакторах — реле перегрузки определенного типа для отключения входа напряжения , если это реле обнаруживает перегрузку двигателя или термически опасные условия из-за продолжительной работы перегрузка по току. Пускатели электродвигателей с самозащитой также имеют защиту от короткого замыкания. Здесь снова ключевое значение имеет точное использование терминологии: вместо того, чтобы использовать короткое замыкание для обозначения какой-либо электрической неисправности, целесообразно использовать этот термин только при обсуждении внезапного сверхтока, возникающего из-за потока электроэнергии, который обнаружил какой-то непреднамеренный путь выхода из строя. путешествовать.Защита от короткого замыкания действует мгновенно, отключая систему от источника питания.

    Это пример силового контактора. Это Siemens SIRIUS 3RT2015-1BB41 для питания трехфазных двигателей и электрических систем отопления мощностью до 3 л.с. при 480 В переменного тока. Силовой контактор использует управляющее напряжение 24 В постоянного тока, имеет замыкающий контакт и винтовые кабельные розетки.
    Фактически, существует множество размеров и версий этого силового контактора для фидеров нагрузки с автоматическими выключателями и различных коммутационных устройств SIRIUS для безопасного и функционального переключения электрических нагрузок.
    • Контакторы 3RT2 бывают типоразмеров от S00 до S3. Контакторы 3RT1 бывают типоразмеров от S6 до S12
    • Силовые контакторы 3RT.0 и вакуумные контакторы 3RT12 предназначены для переключения моторизованных нагрузок
    • Четырехполюсные контакторы 3RT23 (и трехполюсные контакторы 3RT24 / 3RT14) переключают резистивные нагрузки
    • Четырехполюсные 3RT25 контакторы предназначены для изменения полярности двигателей подъемных механизмов
    • реле контактора 3Rh3 переключают в цепь управления
    • контакторы конденсатора 3RT26 переключают емкостные нагрузки (AC-6b)
    • контакторы 3RT1 / 3RT2 / 3Rh3 имеют расширенный рабочий диапазон… 3RT10 / 3RT20 / Контакторы 3Rh31 предназначены для использования на рельсах… а реле сопряжения 3RT20 / 3Rh31 предназначены для системного взаимодействия с электронными контроллерами.
    • 3RT1… -.Контакторы S.36 имеют входы отказоустойчивого управления для приложений, связанных с безопасностью.
    Также доступны реверсивные контакторы в сборе, а также контакторы для пуска трехфазных двигателей с уменьшенными пиками пускового тока (в виде комплектов контакторов для схем звезда-треугольник.

    Другое различие между контакторами и пускателями двигателей связано с тем, как эти два компонента рассчитаны и указаны. Контакторы обычно классифицируются по их допустимому напряжению. В отличие от них, пускатели двигателей обычно оцениваются по их допустимой токовой нагрузке и мощности двигателей, для которых они предназначены. re совместимы… даже при учете пускового тока при запуске без ложных срабатываний.Обычно это достигается за счет небольшой задержки срабатывания реле — многие двигатели (особенно двигатели меньшего размера) могут достичь полной рабочей скорости всего за несколько секунд.

    Принципиальные схемы типовых вариантов контакторов, пускателей двигателей полного напряжения и устройств плавного пуска показывают их различия и сходства. Нажмите, чтобы увеличить.

    Пуск двигателя на самом базовом уровне подразделяется на ручной или автоматический.

    Ручной запуск включает переключатели включения-выключения, которые просто замыкают или размыкают входную цепь двигателя при активации персоналом завода.Некоторые версии, которые квалифицируются как настоящие пускатели двигателя (как указано выше), включают реле тепловой перегрузки для обесточивания двигателя в случае его перегрева.

    Напротив, запуск двигателя с автоматическим запуском иногда называют магнитным запуском для электромеханических контакторов, которые являются стержнем этой конструкции.

    Как и в любой технологии электромеханических реле, они имеют стационарные электромагнитные катушки, которые (по команде от кнопки, концевого выключателя, таймера, поплавкового выключателя или другого реле) объединяют две цепи.Эти схемы включают в себя входные силовые контакты и ответный носитель, который (будучи замкнутым вместе) позволяет току течь в обмотки двигателя. Одним из вариантов этой конструкции является комбинированный пускатель, который включает в себя магнитное действие, а также некоторый способ отключения электроэнергии при необходимости… либо с помощью предохранителя, прерывателя или переключателя цепи двигателя.

    Пуск двигателя по схеме звезда-треугольник (один из типов системы с пониженным пусковым током) подает полное линейное напряжение на звездообразную обмотку двигателя во время запуска, хотя напряжение на каждой обмотке двигателя уменьшается на величину, обратную корню квадратному из трех (57.7%), поэтому такое расположение иногда (довольно неточно) называют пуском при пониженном напряжении. Затем схема (обычно с контактором для каждой фазы, реле перегрузки, таймером и механической блокировкой) переключает вход двигателя для подачи полного линейного напряжения на его треугольные обмотки.

    Пуск двигателя с частичной обмоткой — используется вместе со специальными двигателями с двойным напряжением, упомянутыми выше — подает линейное напряжение только на одну часть (половину или две трети) обмоток двигателя (обычно девять или двенадцать) после Начало. Затем, когда истечет установленное время или будет обнаружено установленное напряжение, срабатывает реле или таймер и подает команду на добавление остальных обмоток и подачу питания. Ускорение может быть нерегулярным, но пусковое сопротивление двигателя с частичной обмоткой не влияет на пусковой момент … и позволяет запускать с низким крутящим моментом, что полезно для насосов, вентиляторов и нагнетателей. Как и пуск по схеме звезда-треугольник, пуск с частичной обмоткой представляет собой тип системы с пониженным пусковым током и обеспечивает пониженное полное линейное напряжение при запуске двигателя, но технически не квалифицируется как пуск с пониженным напряжением.

    Реверсивный пуск при полном напряжении определяет, как асинхронные двигатели изменяют направление вращения при изменении направления вращения любых двух силовых проводов. Системы реверсивного пуска просто включают в себя пару зеркальных контакторов, дополненных блокирующими подкомпонентами, которые позволяют работать в условиях прямого и обратного хода. Более быстрое изменение направления вращения может быть выполнено с помощью , подключающего , который является временным питанием обеих цепей.

    Больше управляемости: Пускатели электродвигателей пониженного напряжения

    Помимо линейки устройств для пуска двигателя при полном напряжении, существуют пускатели пониженного напряжения.Там, где оси станков требуют плавного разгона без сотрясений до полной скорости (для защиты присоединенного машинного оборудования или некоторой присоединенной нагрузки) необходимы пускатели двигателей с пониженным напряжением. Фактически, они также полезны в настройках, регулируемых местными энергосистемами, которые ограничивают колебания напряжения и скачки тока на источниках питания во время запуска двигателя.

    Пускатели двигателей с пониженным напряжением включают четыре общих подтипа.

    Первичный резистор пускателя двигателя

    Пускатели двигателей с первичным резистором — это экономичный вариант, в котором используются резисторы и некоторое количество контакторов, причем последнее определяет количество ступеней пускового напряжения. Эти шаги могут быть несколько резкими из-за низкой индуктивности схемы. Хотя резисторы могут быть громоздкими и снижать эффективность, этот тип стартера обеспечивает надежный пусковой момент двигателя.

    Пускатели электродвигателей первичного реактора

    Пускатели электродвигателей с первичным реактором чаще всего используются в больших высоковольтных электродвигателях. В них используется реактор (индуктор) в цепи, как в пускателе двигателя с первичным резистором. Возможны относительно длительные плавные ускорения (даже до десятка секунд или более), хотя дополнительная индуктивность системы может снизить общую эффективность, а низкий коэффициент мощности ухудшает составляющие тока, генерирующие крутящий момент, и магнитный поток двигателя.

    Пускатели автотрансформаторные

    Пускатели электродвигателей первичного реактора относительно дороги, но полезны там, где требуется регулируемый пусковой момент. В пускателях двигателей с автотрансформатором используется однообмоточный электрический трансформатор, который является пассивным электрическим устройством для передачи электроэнергии от одной цепи к другой. Более конкретно, пускатели автотрансформатора используют три электрических контактора на автотрансформаторе, имеющем выбираемые ответвления.Это обеспечивает ступенчатое стартовое напряжение для длительного плавного ускорения при запуске — даже до нескольких десятков секунд. Пусковое напряжение может составлять от 50% до 80% линейного напряжения для высоких пусковых моментов в приложениях, где это (а не эффективность) является основной целью проектирования.

    Устройства плавного пуска

    Устройства плавного пуска , использующие твердотельную полупроводниковую технологию, обладают наибольшей управляемостью из всех вариантов пускателя двигателя. Они также наиболее бережно относятся к внутренним компонентам двигателей и присоединенным механизмам передачи энергии. По своей сути устройства плавного пуска состоят из различных тиристоров или тиристоров… так, например, в некоторых конструкциях есть по паре тиристоров на каждой из трех линий двигателя. Ознакомьтесь с разделом настоящего Руководства по проектированию, посвященным твердотельным реле, для ознакомления с основами этой технологии. Эти переключающие устройства работают для управления подачей электроэнергии на обмотки двигателя (как показано на схеме устройства плавного пуска, показывающей углы зажигания), при этом задействуя низкое напряжение двигателя, а также ток и крутящий момент при первоначальном запуске.Затем они постепенно повышают напряжение и крутящий момент в соответствии с установленной программой.

    Программирование устройства плавного пуска двигателя определяет точные параметры увеличения заданного напряжения. Рассмотрим работу типичного устройства плавного пуска на основе SCR: здесь проводящий (стробируемый) SCR имеет подвижную точку затвора… и обратная регулировка этого значения скорости (называемого временем нарастания) вызывает увеличение накопления напряжения перед включением SCR. Затем, когда обмотки двигателя достигают полного напряжения, SCR отключается.

    Одно предостережение: Чрезмерное время разгона может привести к тому, что ток превысит пределы безопасности двигателя или приведет к аварийному отключению по ограничению тока.

    Помимо уже упомянутых преимуществ, устройства плавного пуска обеспечивают защиту двигателя (даже во время дисбаланса фаз при отключении электроэнергии), а также возможность плавного останова. Последнее полезно, когда двигатели приводят в движение такие конструкции, как конвейеры, которые обладают инерцией, способной смещаться или ломаться во время транспортировки.

    Конечно, частотно-регулируемые приводы (VFD) — еще один вариант для функции плавного пуска. Они обеспечивают те же функции управляемого пуска и останова, что и устройства плавного пуска, хотя и другим способом — изменяя частоту входного напряжения двигателя, а не величину напряжения. Другие преимущества частотно-регулируемого привода перед устройствами плавного пуска включают возможность управления скоростью двигателя во всем рабочем диапазоне. Частотно-регулируемые приводы также могут выдавать мощность для удерживающего момента (полный крутящий момент при нулевой скорости), что является ключевым моментом в двигателях, таких как краны и лифты.

    Однако для некоторых конструкций частотно-регулируемые приводы слишком дороги и сложны. Пускатели двигателей с пониженным напряжением, как правило, более подходят, чем частотно-регулируемые приводы, для которых нет выигрыша в эффективности от работы подключенного двигателя ниже его максимальной скорости.

    Motion Control Engineering: Продукты: Компоненты / Периферийные устройства: SmartSTART Solid State Starter

    Первый в отрасли полностью интегрированный пускатель для пониженного напряжения
    Устройство плавного пуска

    SmartStart — это первый в отрасли полностью интегрированный пускатель для устройств с пониженным напряжением. SmartStart идеально подходит практически для любого применения в гидравлических лифтах и ​​обладает интегрированными функциями и технологиями, ранее недоступными в компактном корпусе размером 6 x 7 дюймов.

    SmartStart выводит мягкий старт на новое измерение, обеспечивая повышенный интеллект в компактном корпусе. Стандартно это трехфазное управляющее устройство включает в себя контактор неисправности и электронную защиту от перегрузки с регулируемым классом срабатывания, улучшенную диагностику двигателя и системы, настраиваемые вспомогательные контакты и несколько режимов пуска и останова.

    Меньшая площадь, высокая функциональность

    SmartStart — это простая замена для существующих приложений YD, включающая запуск с закрытым переходом. SmartStart — это идеальный выбор для управления двигателем со звезды на треугольник или модернизации существующего электромеханического пускателя двигателя со звезды на треугольник, SmartStart обеспечивает шесть выводов обмотки двигателя, при этом не требуется значительного изменения проводки.

    Максимальный ток в компактной конструкции

    SmartStart подключается к двигателю по схеме подключения внутри треугольника (коэффициент √3).Это позволяет компактной конструкции SmartStart работать с более высоким номинальным током двигателя, чем традиционные пускатели с пониженным напряжением.

    Экономичный дизайн

    • Компактная конструкция требует 1/3 площади панели традиционных электромеханических пускателей.
    • Повышенная надежность
      • Функции диагностики помогают предотвратить простои
      • Минимизирует механические и электрические нагрузки в системе за счет снижения скачков тока
    • Простая установка
      • Только один продукт для покупки и установки
      • Встроенная защита от перегрузки
      • Внутренний таймер
      • Нет внутренней проводки между подрядчиками

    Запуск двигателя без перехода — Устранение коммутационных шумов и скачков тока

    SmartStart использует метод пуска с ограничением тока, чтобы исключить текущую точку перехода, которая встречается в приложениях звезда-треугольник. Это значительно снижает механическое и электрическое поражение двигателя и особенно важно при ограниченных источниках питания.

    Лучшее соотношение цены и качества в отрасли

    SmartStart обеспечивает интеллектуальную и непревзойденную производительность в компактной конструкции для управления вашим стандартным асинхронным двигателем с короткозамкнутым ротором. Он имеет управляемую микропроцессором электронную защиту от перегрузки с регулируемым классом отключения, диагностику двигателя и системы, настраиваемые вспомогательные контракты и несколько режимов запуска и останова.Все эти комбинированные функции обеспечивают высокоточный, надежный и эффективный интеллектуальный контроллер двигателя с наименьшими габаритами в отрасли.

    Компактный размер с трехфазным управлением

    В

    SmartStart встроен байпасный контактор неисправности, чтобы свести к минимуму тепловыделение во время работы. Байпас автоматически закрывается, когда двигатель достигает своей номинальной скорости, что приводит к охлаждению компонента и уменьшению размера корпуса.

    Конфигурируемые вспомогательные контакты

    Стандартно SmartStart обеспечивает настраиваемый (нормальный или повышенный) нормально открытый (N.O.) вспомогательный контакт для индикации рабочего состояния двигателя.

    SmartStart имеет ряд настраиваемых (нормальных или срабатывающих) вспомогательных контактов, устанавливаемых сбоку, что обеспечивает большую гибкость, чем когда-либо прежде.

    Простая и безопасная установка

    • DIP-переключатели позволяют легко, точно и безопасно настроить профиль пуска / останова, класс отключения по перегрузке и характеристики вспомогательных контактов.
    • Установка FLC перегрузки легко выполняется с помощью поворотной ручки, расположенной на передней панели устройства.

    Описание продукта

    Диапазон напряжения 200… 600 В переменного тока 50/60 Гц
    Управляющее напряжение 200… 240 В переменного тока
    24 В переменного / постоянного тока
    Режимы запуска
    • Плавный старт
    • Быстрый старт
    • Начало ограничения тока
    • Плавный упор
    Характеристики

    Защита от перегрузки

    • Гибкость в классе отключения
      (10,15, 20 или ВЫКЛ)
    • Сброс перегрузки по выбору
      (ручной или автоматический)

    Диагностика неисправностей

    • Перегрев силовой части
    • Реверс фаз (по выбору)
    • Обрыв фазы / Открытая нагрузка
    • Неуравновешенность фаз
    • Закороченные тиристоры

    Характеристики

    • Устраняет повреждение двигателя при контакторной сварке
    • Ограничивает сбои в линии из-за пусковых токов
    • Исключает проверку и замену контактов
    • Расширенный диагностический мониторинг

    Преимущества

    • Повышенная производительность системы
    • Техническое обслуживание не требуется
    • Компактный, занимающий мало места
    • Повышенная гибкость системы
    • Сокращение времени простоя
    • Простота покупки, установки и настройки

    Идеальные приложения

    • Двигатели большой мощности
    • Высокая нагрузка на лифте (большое количество пусков в час)
    • Модернизация существующих установок с историей отказов двигателя / контактора
    • Ограничения по току линии энергоснабжения
    • Пространство для контроллера — это премиум

    Трехфазный твердотельный контактор

    Трехфазный, 25 или 35 А на ножку, din рельсовый контактор

    Характеристики

    • Maximum Surge Survival ™ технология — трехслойная, защита от перенапряжения
    • Зеленый светодиод для входа статус
    • Термически оптимизированный радиатор позволяет монтаж на DIN-рейку от края до края
    • Встроенный демпфер цепь
    • Активация перехода через ноль — низкая EMI, низкий уровень шума для ближайшей электроники
    • Внутренние тиристоры 50A SCR для высокая пусковая способность
    • Изоляция на 4000 вольт, 1400Впик напряжение блокировки
    • 1000 вольт / микросекунда иммунитет
    • Высочайшая тепловая эффективность — меньше 1. 2 Вт на коммутируемый ампер на каждую ногу
    • CE, признано UL, CSA
    • Промышленный стандарт A1, A2, L1, Номера клемм T1, L2, T2, L3, T3
    • Конструкция с высокой плотностью амперы на квадратный дюйм
    • 3Ø = 25 ампер на ногу, 2Ø при использовании L1 / T1 и L3 / T3 = 35 ампер на ножку.
    • Дополнительно: 3 внутренних MOV для четвертый уровень защиты от перенапряжения

    Деталь Номера

    DDA3-6V75T-H до 75 А ВСЕГО; 25А на три ножки или 35А на 2 ножки; 660 В макс., 10-60 В постоянного тока активировано

    DDA3-5V75T-H до 75 А ВСЕГО; 25А на три ножки или 35А на 2 ножки; 570 В макс., Три внутренних MOV, активировано 10-60 В постоянного тока

    DAA3-6V75T-H до 75 А ВСЕГО; 25А на три ножки или 35А на 2 ножки; 660 В макс., 100–280 В переменного тока активировано

    DAA3-5V75T-H до 75 А ВСЕГО; 25А на три ножки или 35А на 2 ножки; 570 В макс. , Три внутренних MOV, 100-280 В переменного тока активирован




    Технические характеристики

    Деталь Число Напряжение сети Диапазон (В переменного тока) Диапазон тока нагрузки (A RMS) Мин. Управляющее напряжение и Текущий розыгрыш Максимальное управляющее напряжение и Текущий розыгрыш Должен сбросить напряжение
    постоянного тока активировано
    DDA3-6V75T-H 24-660 .10-25 (3 ноги) или 35 (2 нога) 10 В постоянного тока / 3,5 мА 60 В постоянного тока / 6 мА 1 В постоянного тока
    DDA3-5V75T-H 24-660 . 10-25 (3 ножки) или 35 (2 нога) 10 В постоянного тока / 3,5 мА 60 В постоянного тока / 6 мА 1 В постоянного тока
    переменного тока активировано *
    DAA3-6V75T-H 24-660 . 10-25 (3 ноги) или 35 (2 нога) 100 В переменного тока / 25 мА 280 В перем. Тока / 25 мА 20 В постоянного тока / 2 мА
    DAA3-5V75T-H 24-660 . 10-25 (3 ножки) или 35 (2 нога) 100 В переменного тока / 25 мА 280 В переменного тока / 25 мА 20 В постоянного тока / 2 мА
    * Обычно НЕ требует нагрузочного резистора при активации симисторным выходом. контроллер.
    Внутренний ТОВ В моделях 5V используются три внутренних MOV, которые похожи на Littelfuse Harris. V575 LA80B Металлооксидные варисторы.Использование MOV приветствуется в ситуациях в местах частых скачков напряжения, например, рядом с пускателем двигателя Приложения.
    Установка DDA3 можно установить на DIN-рейку или непосредственно на металлическую панель. Радиатор должен быть установлен так, чтобы воздух проходил вверх и через ребра.
    За пределами штата дв / дт 1000 в / мкс
    Изоляция 4000 изоляция вольт
    Предохранитель I²T 50A или меньше, например: Bussman FWP50A14F, FWC32A10F, FWC20A10F.Ферраз Шавмут B093910, M330015, K330013
    Включение время <8,3 мс при 60 Гц
    Отключение время <8,3 мс при 60 Гц
    Мощность клеммы Уилл примите провод # 24- # 10 AWG. Крутящий момент: 7-9 дюймов фунт.
    Управление клеммы Уилл примите провод # 24- # 14 AWG. Крутящий момент: 4 дюйм-фунт.
    Терминология Слово «нога» относится к коммутируемой линии питания переменного тока. Трехфазное приложение может используйте 3 коммутируемые линии или 2 коммутируемые линии.
    Двигатель стартер Когда используется в качестве пускателя двигателя, используйте функцию «5V», чтобы включить внутренний MOV. Контактор Power-io обычно может использоваться для: <10 ампер FLA на фаза, 3 л.с. для большинства двигателей на 208/230 В, 7.5 л.с. для большинства 460 вольт моторы.

    Определение размеров и применение твердотельных пускателей пониженного напряжения

    Кратко:

    • Аналитики утверждают, что следует уделять больше внимания эффективности революционных цифровых двойников, разработанных в открытых облачных средах, поскольку они развиваются по мере развития возможности программного обеспечения расширяются.
    • Китайский производитель стали переводит 89-летний завод в соседнюю провинцию.В план входила разработка цифрового двойника фабрики.
    • Цифровые двойники приносят дивиденды в том, как инженеры проектируют продукты или как производители управляют системами.
    • Цифровые двойники, часто связанные с этапом проектирования или сборки, могут быть распространены на среду эксплуатации и обслуживания.

    Пекин, один из самых загрязненных городов мира, в преддверии Олимпийских игр 2008 года в Пекине провел агрессивную программу по улучшению печально известного низкого качества воздуха.Сделав акцент на городе, китайское правительство было заинтересовано в улучшении качества воздуха. С тех пор китайские власти представили национальный план действий вместе с рядом мер, включая более эффективное регулирование деятельности, загрязняющей окружающую среду, и усилия по перемещению фабрик.

    Когда в следующем году в Пекине состоятся зимние Олимпийские игры, у мира будет возможность оценить результаты этих усилий, включая обязательство Китая переместить значительную часть своих сталелитейных мощностей из столицы в соседнюю провинцию.Металлургический комбинат Xuanhua, расположенный относительно недалеко от арены зимних Олимпийских игр в Пекине, входит в число тех, которые планируется переместить.

    В отличие от своих сталелитейных конкурентов, предприятие в Сюаньхуа, дочернее предприятие второго по величине производителя стали в Китае, HBIS Group Co. , готовится к реорганизации с учетом новых требований в отношении конкуренции и эффективности. Перенос 89-летнего завода в зону экономического развития Leting в городе Таншань в китайской провинции Хэбэй включает в себя планы по разработке цифровой модели завода.

    Программное обеспечение PlantSight использует инженерную информацию из P&ID, 3D-моделей и Excel для создания визуальных представлений, таких как вид насоса оператором. Bentley Systems

    Этот проект представляет собой амбициозную попытку структурной трансформации с созданием усовершенствованной системы. — отметил Хе Чжан, менеджер проекта BIM, MCC Capital Engineering & Research Incorporation (CERI), организации, нанятой в качестве подрядчика по генеральному проектированию, материально-техническому обеспечению и строительству этого проекта, — это эффективное, экологически чистое и интеллектуальное современное предприятие с низким уровнем загрязнения окружающей среды.

    Огромные масштабы проекта переселения, охватывающего 534 гектара (5,34 км 2 ) и стоимостью 6 миллиардов долларов (40 миллиардов юаней), представляли исключительную трудность. Поскольку проект носит междисциплинарный характер и включает оборудование, инфраструктуру, промышленные трубопроводы, вентиляцию, пылеудаление и электрические мосты, было необходимо выяснить, как координировать цифровые результаты среди заинтересованных сторон и построить цифровую модель, согласующуюся с технологическим процессом фактического завода — вызов, — отметил Чжан.

    С одной стороны, производственная линия, генерирующая сотни мегабайт данных в секунду, потребует высокой точности, мониторинга и автоматизации в реальном времени, которые могли бы управлять цифровой моделью и синхронизировать фабрику цифровых двойников с физической фабрикой.

    Прогресс в области моделирования цифровых двойников может дать информацию о том, где и как сосредоточить внимание и обеспечить выполнение действий над проектами такого масштаба, — сказала Энн-Мари Уолтерс, директор по глобальному маркетингу Bentley Systems, глобальной компании, занимающейся разработкой программного обеспечения для инфраструктуры, со штаб-квартирой в Экстоне, штат Пенсильвания. MCC CERI обратилась к Bentley Systems за инструментами (ProjectWise, AssetWise, Synchro и ContextCapture) для создания цифровой фабрики, которая могла бы синхронизировать проектирование, строительство, доставку и работу с физическим заводом.

    Среди своих краткосрочных выгод MCC CERI смогла сократить цикл проектирования на 35 дней и сообщила, что подход цифровой фабрики позволил снизить затраты на ввод в эксплуатацию на 75%. Кроме того, возможность цифрового моделирования производства позволяет улучшить производственный процесс.По оценке компании, типичная эксплуатационная экономия в размере 60-70% снижения энергопотребления может быть достигнута за счет оптимизации работы дробеструйной машины.

    Программное обеспечение для моделирования и визуализации помогает инженерам визуализировать насыщенные информацией 2D- и 3D-проекты всех масштабов и уровней сложности.Bentley Systems

    Прототип или архетип

    Несмотря на шумиху или сомнения относительно его ценности, цифровые двойники приносят дивиденды в том, как инженеры проектируют продукты или как производители эксплуатируют системы.

    Аэрокосмическая, автомобильная, обрабатывающая промышленность и здравоохранение уже давно продемонстрировали ценность этой технологии с помощью цифровых версий физических объектов и процессов, которые улучшают процесс принятия решений и позволяют количественно оценить неопределенность. Эти отрасли продемонстрировали, что потенциал технологии цифровых двойников выходит за рамки виртуального представления построенного объекта или системы.

    Термин «цифровые двойники» повсеместно используется для обозначения цифрового представления физического объекта или виртуальной модели.Эту концепцию можно проследить до Майкла Гривса, главного научного сотрудника отдела перспективного производства в Технологическом институте Флориды, чья модель стала основой для управления жизненным циклом продукта.

    Но на самом деле термин был придуман Джон Викерсом, главным технологом в области современных материалов и производства в НАСА. «[Гривс и Викерс] начали связывать все с чем-то физическим, — сказал Ян де Нейс, сотрудник LM по корпоративному цифровому производству, Lockheed Martin. «Они начали сосредотачиваться на близнецах — вещах, которые делятся на двоих.

    Согласно этому определению описание продукта или процесса, не имеющего аналогов в реальном мире, следует отличать от «цифрового прототипа», — заявил де Нийс во время виртуальной презентации на форуме AMT Technology Forum. «Без реального аналога это« амбициозно »и по-прежнему ценно, — отметил де Нийс.

    Цифровой рендеринг для металлургического завода в Линтане, Лаотинг, Китай. Bentley Systems

    Растущая популярность технологии привела к необходимости разработки набора протоколов для проектирования, изготовления и обслуживания цифровых двойников.ISO 23247, например, представляет собой цифровую структуру для производства, физических активов и процессов, которая утверждает, что цифровой двойник включает наблюдаемый производственный элемент (который технически не является частью двойника), процесс наблюдения, который может собирать данные (обычно извлекаемые датчиками), виртуальная платформа или модель, отображающая то, что наблюдается, а также метод обучения и внесения улучшений или корректирующих действий.

    Возможно, любое заблуждение относительно того, что такое «настоящий» цифровой двойник, может быть связано с отсутствием ясности, поскольку поставщики программного обеспечения постулируют конкурирующие определения, основанные либо на конкретном подходе, либо на реализации.Что стало ясно, так это типы цифровых двойников и роли, которые они выполняют в данном контексте.

    В зависимости от отраслевого приложения эксперты выделяют несколько общих функций. Архетип может включать в себя проектирование подробной виртуальной модели физического объекта, начиная от самолета, здания или города до критически важного оборудования на нефтеперерабатывающем заводе или космического челнока. Цифровые близнецы полагаются на наборы информации, полученные с устройств и датчиков Интернета вещей (IoT), которые интегрированы с физическими активами.

    Связанная вместе «цифровая нить» облегчает взаимодействие физических и цифровых активов с возможностью обновления динамических моделей. Зрелая виртуальная модель способна выполнять анализ и компьютерное моделирование, обеспечивая понимание того, как повысить эффективность, снизить риски и предотвратить отказы.

    Рассмотрим авионику, где цифровые двойники могут дать огромное преимущество в прогнозировании и решении потенциальных проблем. Производители авиации, в том числе Boeing и Lockheed Martin, включают технологию цифровых двойников в свои рабочие модели самолетов или компонентов двигателей.Эта технология используется для обслуживания самолета, а также для определения способов автоматизации адаптации к изменениям, таким как погодные условия, без вмешательства человека.

    Цифровой двойник был организован, чтобы помочь HBIS Group Co. переместить металлургический завод в Сюаньхуа, занимающий 534 гектара (5,34 км2). Bentley Systems

    Что касается автомобильной промышленности, обратите внимание на Tesla Motors за непревзойденным примером этого. использование технологии цифровых двойников для повышения надежности и предложения услуг.Каждый автомобиль подключен к цифровому двойнику, предназначенному для послепродажного этапа жизненного цикла продукта. Tesla периодически обновляет программное обеспечение с завода на основе данных датчиков транспортных средств. Водители загружают обновления с сенсорного экрана автомобиля.

    Экономия достигается, когда производители могут проектировать, тестировать, производить и поддерживать продукт виртуально. По словам Уолтерса, такие факторы, как контекст, способность выполнять моделирование и временные рамки, стали основополагающими для создания возможного моделирования для некоторых из крупнейших в мире проектов цифровых двойников.

    Задача переноса работы в виртуальный мир из физического мира требует огромных вычислительных мощностей и математического моделирования для анализа сценариев «что, если» и прогнозирования. Это особенно актуально в инфраструктурных проектах, где создание масштабных цифровых двойников создает уникальные проблемы. «Данные часто поступают через датчики, снятые с завода, но это также может быть связано с изменением самого актива с течением времени», — сказал Уолтерс. Применение анализа к данным, основанным на контексте или времени, для прогнозирования, моделирования или «размышления о том, что должно произойти», имеет решающее значение.

    Inspection Services

    Чаще всего о цифровых двойниках думают в смысле дизайна или сборки. Но эта ассоциация меняется по мере того, как цифровые двойники распространяются на среду эксплуатации и обслуживания.

    Один из партнеров Bentley, Rocketmine, лондонский поставщик услуг по промышленному контролю, является тому примером. По словам Уолтерса, из-за ограничений COVID-19 инженеры не могли выезжать к клиентам в Южной Африке, и ограниченное количество людей было допущено на место.Сочетание мощности дронов, лазерного сканирования, смешанной реальности (Microsoft HoloLens 2) и приложений удаленной помощи с интеграционными возможностями цифровых двойников сделало обследования более доступными и вдохновило на инновационные методы решения проблем в это время.

    Rocketmine описал свой объект цифрового двойника как всеобъемлющую систему, которая использует фотограмметрические дроны и сканеры LiDAR для разработки трехмерной модели реальных активов. Модель включает в себя трудоемкую работу по цифровой детализации и геолокации отдельных компонентов физических активов и классификации информации, относящейся к деталям (такой как идентификатор детали, производитель, номер модели, дата установки, данные об обслуживании и техническом обслуживании, а также руководства в формате PDF). Данные об активах в реальном времени, такие как температура и скорость потока, централизованы, поэтому пользователи могут в цифровом виде визуализировать и контролировать компонент в режиме реального времени.

    Достижения в области моделирования цифровых двойников могут помочь в принятии решений о том, где и как сосредоточить проекты такого масштаба. Bentley Systems

    В этом сценарии цифровой двойник становится иммерсивным целостным отражением объекта, поскольку данные реальности, технические данные и данные Интернета вещей были собраны от проектирования до строительства и эксплуатации, чтобы улучшить планирование, обслуживание и управление активами.Включено профилактическое обслуживание, повышена операционная эффективность, а затраты на отказы и простои можно проактивно предотвратить.

    Во время пандемии инспекторы общались с лондонским офисом, делясь визуальными эффектами того, что происходило на месте, сказал Уолтерс. Инженеры в Лондоне могли проводить удаленные инспекции и оценку рисков с полным обзором фактического объекта. Инспектор на месте может использовать интегрированную технологию 3D-сканирования Microsoft HoloLens для просмотра и передачи информации в модель.По словам Уолтерса, в сочетании с искусственным интеллектом (AI) и машинным обучением (ML) цифровой двойник не только позволяет лучше прогнозировать, но также моделирует результаты и повышает безопасность.

    Время до первой нефти

    Препятствием для внедрения цифровых двойников является то, что данные, поступающие из нескольких источников, могут вносить неточности и открывать перспективы для проблем совместимости и стандартизации. Но аналитики возражают, что следует уделять больше внимания эффективности революционных цифровых двойников, разработанных в открытых облачных средах, поскольку они развиваются по мере развития возможностей программного обеспечения.

    Для примера посмотрите на проект Shell Deep Water в Мексиканском заливе. В ситуациях, когда нефтегазовые компании вынуждены обеспечивать высокую отдачу от своих инвестиций, цифровые двойники могут предоставить инновации, необходимые для оптимизации процессов и принятия комплексных решений.

    «В наши дни нефтяным компаниям сложнее получить деньги для эксплуатации и разработки новых активов», — сказал Уолтерс. Shell признала возможность использовать технологию цифровых двойников для реализации нескольких проектов подводной привязки.«Они обнаруживают колодец недалеко от предприятия», — объяснил Уолтерс. «Может быть недостаточно построить новый объект для добычи этой нефти, поэтому им необходимо привязать скважины к существующей инфраструктуре».

    MCC Capital Engineering & Research Inc. сообщила, что подход «цифровой фабрики» позволил сократить затраты на ввод в эксплуатацию на 75%. Bentley Systems

    Объем проекта Shell включал выполнение не менее 50 дополнительных работ в течение следующих 10 лет. . «Каждый проект обычно занимает пять лет, и они просто не могут позволить себе такой масштаб», — сказал Уолтерс.«Они хотят значительно сократить время, необходимое для разработки связующего проекта. Они пытаются сократить на год то, что обычно занимает пять лет «.

    Инженеры выяснили, что лучший способ привязать скважину к существующей инфраструктуре — это разработать интегрированную платформу рабочего процесса и данных. Они собрали воедино подводную информацию, например, как выглядит рельеф морской поверхности, информацию о резервуарах и ресурсах, которые они могут разместить на морском дне, прежде чем интегрировать поток информации с существующей инфраструктурой.«Все это для того, чтобы принять решение о том, как лучше всего провести привязку и передать цифровые данные командам по эксплуатации и техническому обслуживанию», — сказал Уолтерс.

    MCC Инженеры CERI сократили цикл проектирования на 35 дней в рамках проекта перемещения Сюаньхуа. Bentley Systems

    Возврат опыта

    Еще одно препятствие для внедрения цифровых двойников связано с объемом необходимых данных и трудоемкостью обучения моделей. понять сценарии «что, если».Тем не менее, цифровизация, вычислительная пропускная способность, инструменты искусственного интеллекта и машинного обучения оказались более выгодными и доступными, чем когда-либо, для отраслей, которые борются со сложными рыночными условиями.

    Исследование Gartner показало, что по крайней мере треть средних и крупных компаний, внедривших IoT, к 2023 году внедрит по крайней мере одного цифрового двойника, связанного с сценарием использования, мотивированным COVID-19. Аналитики также сообщают о растущем спросе на цифровые близнецы в разных отраслях. Мировой рынок цифровых двойников приближается к 48 долларам США.2 миллиарда к 2026 году, по данным MarketsandMarkets.

    Независимо от контекста приложения, цифровой двойник способен синхронизировать данные о состоянии и рабочем состоянии физического актива в реальном времени в течение его жизненного цикла. «Важный момент, — сказал Ниджс, — заключается в том, что, когда мы собираемся определять цифровых двойников для конкретных случаев использования, мы также собираемся передать их в нашу цепочку поставок, будь то внутренняя или внешняя. В будущем не должно иметь значения, откуда взялась деталь.”

    Оптимизация цепочки поставок, которая обеспечивает сквозную прозрачность и учитывает внезапные корректировки, может значительно снизить риск за счет постоянного мониторинга и раннего предупреждения, сообщают аналитики. Дальновидные организации сделают все возможное, чтобы повысить эффективность проектов и активов. Кроме того, добавил Ниджс, цифровые близнецы не обязательно должны быть идеальными, чтобы показывать ценность.

    В основе успеха платформ для принятия решений лежит способность устранять препятствия. За их усилия независимая коллегия судей назвала проект переезда завода MCC CERI победителем в категории «Производство» на церемонии вручения награды Bentley Systems «Год в инфраструктуре 2020».Валидация — это небольшой шаг в направлении внедрения цифровых двойников для устойчивых производственных практик.

    Rocketmine, лондонский поставщик услуг по промышленному контролю, использовал интегрирующие возможности цифровых двойников, дронов, лазерного сканирования и смешанной реальности, чтобы справиться с пандемией COVID-19.Bentley Systems

    Одно из преимуществ работы в межоперационная среда способствует инновациям. По словам Уолтерса, инженерные фирмы, которые имеют 30-летний опыт работы с Bentley, начинают менять свои бизнес-модели.Это было продемонстрировано как на подводных объектах Shell Deep Water, так и на металлургическом заводе Xuanhua. «Они переходят от чисто проектов к тому, чтобы стать более цифровым партнером со своими клиентами, и они заставляют [Bentley] автоматизировать гораздо больше рабочих процессов», — сказала она.

    Эффект от этого сотрудничества способствовал развитию сервисов автоматизации и цифровизации, включая использование ИИ и машинного обучения в отраслях, которые исторически не обладали цифровой зрелостью по сравнению с их подрядчиками.

    Это также стимулирует следующую эволюцию: цифровые двойники, разработанные для , отражающие реальность , уступают место моделям, которые управляют реальностью . По словам Уолтерса, для Bentley это означает развитие партнерских отношений с акцентом на отраслевых цифровых двойников, которые могут использовать готовые решения и инструменты автоматизации для развития бизнеса.

    Уолтерс предвидит более благоприятное будущее: «Я думаю о выходе — и это Одри думает в моей химической инженерной шляпе, если хотите; Я не думаю, что пройдет слишком много времени, прежде чем мы сможем просканировать технологический завод и выяснить, сколько углерода он производит и как сделать это предприятие более углеродно-нейтральным с помощью службы цифрового двойника, которая очень сосредоточена на поиске в этой проблеме.

    alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
