Выбор антенны для эфирной цифры. Часть 1

В этом материале мы расскажем о том, какой тип телевизионной антенны оптимален в зависимости от условия приема, на что стоит обращать внимание при выборе конкретной модели и как не вестись на рекламные лозунги недобросовестных продавцов. Материал разбит на две части, в первой мы рассмотрим общие вопросы, актуальные для всех людей, планирующих покупку антенны, а вторая часть будет больше ориентирована на технически подкованных пользователей и любителей экспериментов.

Материал основан на рекомендациях, полученных от специалистов-практиков, которых мы попросили ответить на ряд вопросов, касающихся выбора антенны. Помимо специалистов из компаний-производителей и интеграторов, мы привлекли к обсуждению и участников форума «Телеcпутника», среди которых много опытных профессионалов-практиков.

Чтобы эти ответы были понятны и неспециалистам, предварим их небольшим ликбезом по антеннам.

Формат передачи цифрового эфирного телевидения

Формат DVB-T2, в котором вещаются цифровые мультиплексы, отличается от формата передачи аналогового телевидения системой модуляции несущей. Эта модуляция менее чувствительна к помехам от переоотраженных сигналов, которые иногда даже могут усиливать полезный сигнал и работать в условиях большей зашумленности сигнала. В то же время такие антенны хуже переносят определенные типы искажений. Кроме того, при выборе антенны надо учитывать, что цифровые мультиплексы передаются в дециметровом диапазоне, на частотах, расположенных довольно близко друг к другу. Отмирающее аналоговое ТВ, в свою очередь, вещается в основном в метровом диапазоне. Эти факторы определяют некоторые отличия при выборе антенн для ЦТВ.

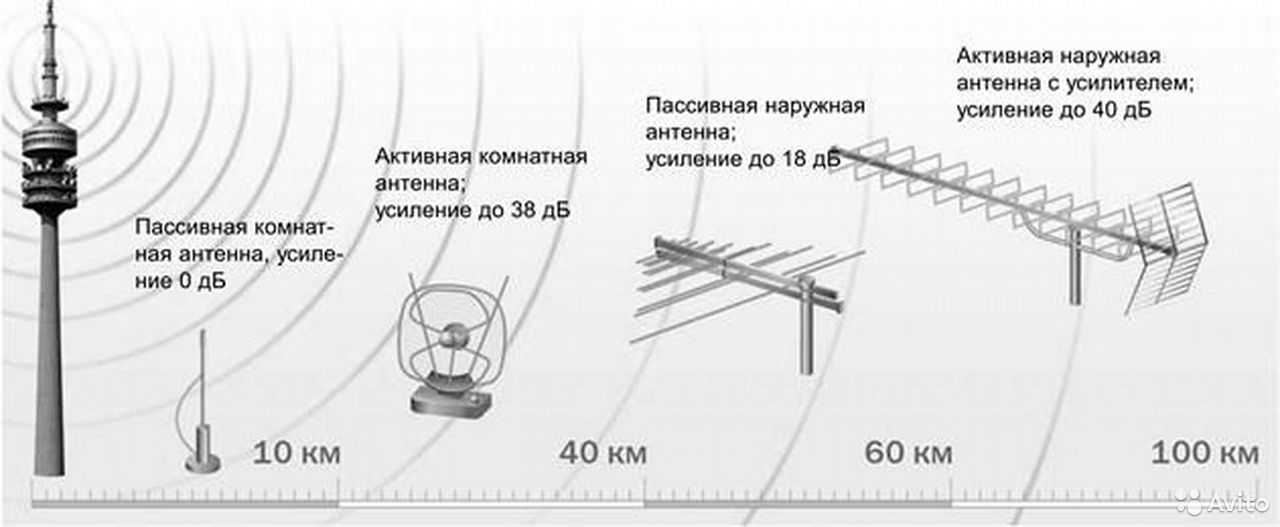

Классификация антенн

Антенны можно классифицировать по нескольким параметрам.

Во-первых, по принимаемому диапазону частот их разделяют на канальные диапазонные и всеволновые антенны. Для приема цифровых мультиплексов актуальны диапазонные антенны, позволяющие принимать дециметровые трансляции.

В зависимости от вида установки антенны делятся на комнатные и наружные. Прием на комнатную антенну, как правило, возможен в городской зоне, если окна находятся в прямой видимости передатчика. При приеме цифровых мультиплексов на комнатную антенну в условиях городской застройки качество принимаемого сигнала во многом зависит от влияния переотраженных сигналов, но так как формат DVB-T2 более устойчив к этому влиянию, то с переходом на цифру актуальность комнатных антенн повысилась.

Тем не менее часто приходится применять и наружные антенны, особенно за городом или в условиях холмистой местности. Для них гораздо чаще можно найти место в прямой видимости передатчика, и они в силу своей конструкции обеспечивают лучшее качество приема.

Кроме того, антенны делятся на пассивные и активные — пассивные усиливают сигнал только за счет своей геометрии, а в активных моделях принимаемый сигнал дополнительно усиливается электронным усилителем. Достоинствами активных антенн являются более компактные размеры и простая конструкция, чем у пассивной антенны с тем же уровнем усиления. В то же время усилитель неизбежно добавляет шумы к принимаемому сигналу, а также несколько его искажает. Еще он усиливает не только сигналы мультиплексов, но все, которые оказываются в зоне и полосе приема антенны. И если суммарная мощность таких сигналов оказывается велика, то это может привести к перегрузке усилителя и серьезным искажениям сигнала.

Базовой характеристикой любой антенны является ее диаграмма направленности. Это объемный график, отражающий коэффициент усиления (КУ) сигналов, принимаемых антенной с разных направлений. Диаграмма определяет и возможность усиления полезных сигналов, и отстройку от помех.

На этом мы пока остановимся и дадим слово экспертам.

Как подойти к выбору антенны

Первый и основной вопрос, которым, скорее всего, задастся покупатель антенны, звучит так: можно ли самостоятельно определить, какая антенна подойдет для приема в моих условиях (в городской застройке или за городом)? И если можно, то как?

Наши комментаторы разделились на две группы. Одни считают, что антенны в большинстве случаев можно выбрать самостоятельно путем несложного анализа. По мнению других, работает только метод проб, так как все обстоятельства учесть невозможно, но привлечение специалистов может сильно сократить процесс перебора.

Начальник отдела оптовых продаж и маркетинга компании «Ланс» Игорь Лукашев предложил пошаговый алгоритм решения этого вопроса.

По его мнению, если нужна антенна на дачу, то необходимо:

1.      Зайти на сайт РТРС.РФ и открыть интерактивную карту России.

2.      Выбрать ближайший передающий телецентр.

3.      Определить расстояние от телецентра до дома и далее руководствоваться следующими цифрами:

• если расстояние от дома до телецентра не превышает 50 км, а количество телевизионных точек в доме не более четырех, следует выбрать антенну «Волновой канал» длиной от 90 до 140 см;

• если вы удалены от телецентра на 50—70 км, то антенна должна иметь длину 2—2,4 м при таком же количестве ТВ-точек;

• если количество ТВ-точек больше или расстояние превышает 70 км, то потребуется антенна с усилителем.

Городским жителям в большинстве случаев достаточно комнатной антенны. Оптимальной будет антенна дециметрового диапазона (470—862 МГц), без всевозможных телескопических выдвигающихся элементов, так как прием метрового диапазона уже не актуален.

При отсутствии прямой видимости телебашни или на окраине города комнатной антенны может оказаться недостаточно. Чтобы подстраховаться, лучше одолжить у кого-нибудь комнатную антенну для проверки или расспросить об условиях приема ближайших соседей.

Горожанам, не желающим проводить подобное расследование, возможно, придется по вкусу универсальный совет нашего форумчанина Sol. По его наблюдениям, «пассивная антенна с волновым каналом невысокой направленности и КУ 12 ДБ практически всегда дает приемлемые результаты в городе и, в большинстве случаев, в пригороде, если, конечно, она установлена не в подвале».

Особенности разных конструкций антенн, а также сферы применения активных, то есть оснащенных усилителями моделей, мы подробнее рассмотрим во второй, технической части статьи.

Директор по продажам РЭМО Виталий Фенев считает, что подбором антенны следует заниматься специалистам, понимающим физику распространения радиоволн, причем и они не могут учесть все факторы, влияющие на результат. Сложнее всего им будет спрогнозировать влияние электромагнитных помех, соседних строений, а также сложного рельефа. Тем не менее он решился на несколько советов:

«В первую очередь рассматривайте возможность установки наружной ТВ-антенны, так как она при правильной установке с большей вероятностью, чем комнатная антенна, обеспечит устойчивый прием.

Комнатные антенны — это компромиссное решение. Антенна в условиях помещения закрыта стенами и получает сигнал только через окно. Кроме того, она притягивает огромное количество электрических помех из помещения. Если вы все же выбрали комнатную антенну, то старайтесь разместить ее ближе к открытому пространству, лучше всего на подоконнике окна, выходящего в сторону телевышки.

Многие производители по просьбе торговых организаций отмечают на упаковках и в документации рекомендуемое расстояние до телевышки, на котором стоит применять ТВ-антенну. Надо помнить, что это не параметр антенны, а очень относительный ориентир для потребителей, самостоятельно выбирающих модель. Тем более что в погоне за покупателем некоторые производители максимально накручивают это значение.

Наружная антенна любит высоту. Лучшее место для ее установки — это самая высокая точка здания и на определенном расстоянии над кровлей. Не всегда удается получить доступ к такому месту, особенно в многоквартирном доме, а также применить полноценную мачту для установки антенны, но существуют альтернативные методы: на стеновой кронштейн, на элементы балкона и т. д.

Проводите кабель от антенны к телевизору по кратчайшему пути, чтобы мнимизировать затухание сигнала при прохождении по кабелю.

Если есть необходимость поделить сигнал на несколько ТВ-приемников, лучше использовать усилитель либо встроенный в антенну, либо внешний, но включенный в схему между антенной и делителем. Это позволит компенсировать потери в кабеле и в делителе».

На что обратить внимание

После того как покупатель определится с типом и характеристиками антенны, у него, скорее всего, возникнет вопрос, на что стоит обратить внимание при выборе конкретной модели для оценки надежности, долговечности и удобства сборки.

По мнению Игоря Лукашева, при выборе уличной антенны надо обращать внимание на три фактора.

Во-первых, она должна быть изготовлена из алюминия и хорошего пластика. Сталь подвержена коррозии, поэтому ее использование допустимо только в части крепления к мачте, где коррозия не скажется на характеристиках приема. Следует также учитывать, что чем меньше паек в конструкции, тем выше надежность антенны.

Во-вторых, уличная антенна должна иметь определенный вес — алюминиевый прокат должен иметь стенки 0.3—0.5 мм.

Кабель должен подключаться через F-коннектор, для приема DVB-T2 это обязательное условие. В старых антеннах центральная жила кабеля иногда просто зажималась винтом, а такое соединение — это приемник помех.

На необходимость F-разъема указывает и Виталий Фенев. По его опыту, нередко можно встретить в продаже наружные антенны, у которых нет разъема на корпусе. Это означает, что пользователю придется произвести самостоятельное подключение кабеля к антенне с разборкой антенны, разделкой кабеля, заделкой его в антенну, возможно, даже с пайкой. Наличие стандартного разъема F-типа на корпусе значительно упрощает эту процедуру и сокращает время при установке.

Рекомендации выбрать антенны «с весом» обусловлены требованием вибростойкости. В то же время слишком тяжелые антенны в некоторых случаях могут потерять свои рабочие свойства.

Форумчанин с ником Alex RS отметил в комментарии, что в полевых и сельских условиях, где в качестве мачт используются деревянные жерди, стальные логопериодические антенны и антенна «Волновой канал» могут оказаться слишком тяжелы, в результате угол места антенны будет «плыть».

О том же предупреждает и Виталий Фенев: «Часто можно наблюдать установленные на мачтах наружные антенны, которые со временем потеряли горизонтальность. Происходит это потому, что некоторые производители используют более тонкий металл в деталях кронштейнов. Со временем он прогибается, и антенна «клюет носом». Стоит обращать внимание на этот момент, чтобы вес и габариты наружной антенны соответствовали прочности этого узла».

И еще одна рекомендация от представителя РЭМО: удобство сборки обеспечивают прежде всего предсобранные конструкции, которые либо полностью готовы к использованию, либо требуют минимальных затрат времени. Также хорошо, если к антенне прилагаются иллюстрированные инструкции по ее сборке.

Ведущий инженер НПП ОСТ Игорь Некрасов предлагает обратить внимание на качество покрытия краски, качество примененного пластика (хрупкость, трескание) и конструктивную защищенность от попадания влаги на внутренние элементы антенны (к примеру, плату усилителя).

А модератор нашего форума mehanik отмечает важность качества подключаемого кабеля: «плохой и дешевый кабель быстро умирает, буквально и фигурально».

Требований к комнатным антеннам, работающим в более комфортных условиях, наши комментаторы высказали меньше.

Игорь Лукашев предлагает обратить внимание на эргономичную конструкцию антенны, так как об острые конструкции можно пораниться, есть даже риск выколоть глаз. Кроме того, активные домашние антенны лучше использовать без блока питания, такие модели питаются по коаксиальному кабелю непосредственно от телевизора или приставки.

Виталий Фенев советует устанавливать комнатную антенну вдали от ежедневных маршрутов по помещению, в месте, недоступном для детей и животных. Для активных антенн он также рекомендует выбирать питание от телевизора или приставки через USB. В этом случае антенна будет включаться и выключаться одновременно с телевизором, не будет холостой работы усилителя, не потребуются дополнительные источники питания и розетки под них.

Во второй части материала мы рассмотрим особенности разных конструкций антенн и их применимость для приема ЦТВ. Кроме того, попробуем разобраться, когда стоит использовать антенные усилители, а когда от них лучше отказаться. И наконец, попробуем разобраться, каким образом можно проверить достоверность характеристик, приводимых производителем.

_________________________

Понравилась статья?

0

0

Чтобы оставить комментарий необходимо авторизоваться.

как наладить прием ТВ в случае

Летний зной раскаляет крыши домов и установленные на них антенны для приема телевидения. Перепады температуры теоретически могут повлиять на качество приема телесигнала. Впрочем, есть другие, более очевидные факторы, которые могут привести к перебоям телесигнала. Рассказываем, как вернуть ТВ в случае его исчезновения.

Приемная антенна на пределе возможностей

В 2019 году Россия завершила переход на цифровое эфирное ТВ. Аналоговое вещание федеральных телеканалов прекратилось. Цифровое телевидение доступно для 100% жителей страны, из них 98,4% могут принимать эфирный телесигнал наземной телесети, для 1,6% доступно непосредственное спутниковое вещание.

Цифровое телевидение дало возможность всем жителям страны принимать 20 телеканалов в отличном качестве. За работой передающих станций РТРС следят и специалисты, и автоматика, которая посылает сигнал о малейших отклонениях в работе любого объекта связи, даже если это не влияет напрямую на работу оборудования. Например, о повышении температуры в контейнере передатчика. Поэтому вероятность, что телевизор перестал показывать из-за сбоя на передающем оборудовании крайне невелика. У зрителей такие сбои случаются гораздо чаще.

РТРС тщательно анализирует проблемы, которые возникают у зрителей. Для этого работает «горячая линия», Кабинет зрителя на сайте смотрицифру.рф, страницы РТРС в соцсетях. По результатам многолетнего мониторинга обращений можно говорить, что основная причина пропадания сигнала у зрителя — неправильно установленная приемная антенна. Та антенна, которую человек подключает к своему телевизору или приставке.

Немного теории. В аналоговом телевидении неверно подобранная антенна давала на телевизоре картинку с помехами. Но зритель понимал, что вещание идет, проблема на его стороне. При цифровом вещании привычные аналоговые помехи отсутствуют, картинка либо есть, либо пропадает вовсе. Периодическое исчезновение картинки означает, что антенна ловит сигнал на пределе своих технических возможностей. Любое изменение условий приема — дождь, аномальная жара, распустившиеся листья, даже проехавшая машина — чуть изменяют мощность сигнала,  антенне его уже не хватает. При перегревании или охлаждении меняются параметры металла, и могут нарушиться контакты в приёмной антенне. В аналоге на экране пошли бы помехи, в цифре изображение просто пропадает. В итоге зритель то видит прекрасную картинку, то не видит совсем, и это сбивает с толку, вызывая подозрения в сбоях передающего оборудования.

Практический вывод из этой теории — надо подбирать приемную антенну, которая дает запас уровня принимаемого сигнала, чтобы при ухудшении условий сигнала хватало для приема. Её конструкция должна быть прочной и погодоустойчивой.

В большинстве приставок и телевизоров есть функция, которая выводит на экран показатели уровня и качества сигнала. Для уверенного приема показатели уровня должны быть не менее 60%, а качества — 100%.  Это главное правило успешного приема.

Куда смотрит антенна

Перед покупкой антенны РТРС рекомендует прежде всего выяснить расстояние до ближайшей телебашни. Расположение телебашен указано на сайте по адресу: карта. ртрс.рф. В зависимости от расстояния 8и нужно подбирать антенну. Самые простые — комнатные антенны, их легко устанавливать, но работают они лишь в том случае, если телебашня находится в прямой видимости. Если башню не видно из окна,  нужна наружная пассивная антенна (без усилителя сигнала). Ее устанавливают на балконах, фасадах и крышах. Такая антенна уверенно принимает сигнал на расстоянии до 20 км. На большие расстояния, до 30-50 км от башни, нужна наружная антенна с усилителем, установленная над крышей дома.  Цифровое телевидение принимают только антенны дециметрового диапазона (ДМВ). Они обычно выглядят как елка, повернутая верхушкой в сторону  телебашни. Антенны метрового диапазона (МВ), которые еще остались со времен аналогового телевидения, уверенный прием цифрового сигнала не гарантируют.

 Выяснить, куда должна смотреть антенна можно по компасу, узнав  азимут на том же сайте карта.ртрс.рф, либо опытным путем. После подключения антенны  к телевизору или приставке с помощью кабеля включите на телевизоре или приставке режим отображения уровня и качества сигнала и поворачиваете антенну вокруг мачты или кронштейна. Сигнал изменяется не сразу, после смещения антенны надо подождать несколько секунд до отображения изменений. Поскольку антенна может находиться на крыше, лучше такую настройку проводить вдвоем, посадив помощника перед телевизором. Опытным путем особенно полезно настраивать направление антенны в городе. Цифровой сигнал хорошо отражается от зданий, и нередко его уровень гораздо выше, когда антенна смотрит на противоположный дом. Сильный ветер может развернуть антенну, поэтому если телевизор перестал показывать после урагана или града, надо прежде всего проверить, как это событие повлияло на наружную антенну.

Глаза и уши телевизора

Зная эти особенности, легко ответить на другие вопросы о проблемах приема. По тем же причинам  — работа приемной антенны на пределе возможности — может показывать только один мультиплекс. Напомним,  для трансляции 20 телеканалов на каждом ретрансляторе работают по два передатчика, каждый транслирует по 10 каналов. Их мощность одинакова, но частотные каналы разные, и какая-то частота чуть более соответствует характеристикам приемной антенны. Похожая проблема и в отдаленных районах, где мощность сигнала слабая. Здесь должна работать наружная антенна с усилителем, установленная на высокой мачте. А вот ставить мощную антенну вблизи станции — все равно, что кричать в ухо, сигнал будет пропадать. Но такие ошибки, по статистике обращений, бывают крайне редко.

К антенному контуру относится и кабель, который идет от антенны до телевизора. Если он плохо припаян к штекеру, поврежден, пережат — он гасит сигнал. Один из зрителей жаловался, что у него телевизор перестает показывать по утрам. Оказалось, в поврежденный кабель по утрам попадала роса, а днем она высыхала.

Антенна — глаза и уши телевизора. Только с ней телевизор будет радовать прекрасной картинкой. Статистика показывает, что зрители уже освоили особенности цифрового приема и уверенно переключают каналы. Если же нет времени или желания в этом разбираться, на том же сайте карта.ртрс.рф можно найти контакты ближайшей антенной службы и доверить дело профессионалам. Кстати, антенные службы могут добавлять свои контакты на сайт, чтобы сообщить о своей готовности помочь зрителям.

Фото: news.tutby.news

Читайте нас в соцсетях

Как далеко можно проложить кабель телевизионной антенны/спутниковой антенны?



Если вы планируете установить собственную телевизионную антенну или спутниковую антенну и вам требуется особенно длинный коаксиальный кабель между вашей антенной и телевизором, или если вы хотите соединить свою надворную постройку/сарай и т. д., что может расстояние с надежным телевизионным сигналом, прочтите эту статью, чтобы узнать все, что вам нужно. В этом блоге я обсуждаю максимальную длину коаксиального кабеля, потери сигнала и способы их преодоления с помощью таких вещей, как усиление. Без дальнейших церемоний, давайте начнем.



Минимальная и максимальная мощность сигнала для телевизионных/спутниковых сигналов

Чтобы помочь понять блог. Важно понимать, каковы рекомендуемые минимальная и максимальная мощности сигнала при измерении в дБмкВ. Если вы думаете о максимальной силе сигнала? Он может стать слишком сильным? Да, вы правильно прочитали, и очень важно понимать максимальные нагрузки сигнала. ниже предлагаются минимальная и максимальная сигнальные нагрузки для каждой соответствующей услуги. Пока распределительное оборудование может с этим справиться, вы можете превысить максимальные уровни сигнала, но вы не должны допускать его проникновения в ваш телевизор, когда он слишком силен, при необходимости используйте аттенюатор. Очень важно, чтобы вы ни в какой точке не позволяли сигналу упасть ниже минимума, даже если позже он попадет в другой усилитель в системе.

‍

Рекомендуемые уровни сигнала ‍

Спутниковое телевидение: минимум — 47 дБ (идеально 52 дБ), максимум -80 дБ ТВ: минимум — 60 дБ, максимум 80 дБ

DAB-радио: минимум — 40 дБ, максимум 70 дБ

FM-радио: минимум — 60 дБ, максимум — 75 дБ



Потери сигнала в коаксиальном кабеле Я уверен, что вы уже в курсе, чем длиннее коаксиальный кабель, тем больше будет потеряно сигнала, но почему это так? Если вы вспомните свои школьные научные дни и закон Ома, вы будете знать, что падение напряжения по длине проводника напрямую связано с длиной и размером самого проводника.

К счастью, поскольку телевизионные антенны и спутниковые сигналы преобразуются в шкалу дБмкВ, сложные вычисления не требуются, при условии, что вы используете правильный коаксиальный кабель 75 Ом. Ниже приведены некоторые типичные потери сигнала в различных типах коаксиальных кабелей. Все эти кабели хорошего качества с двойным экраном из сплошной меди, центральной жилой, медным экраном и оплеткой. Кабели, в которых не используются медные проводники, не будут работать так же хорошо с точки зрения характеристик сигнала. Коаксиальные кабели с одинарным экраном, которые не имеют экрана из фольги, будут работать значительно хуже, чем ниже, особенно на более высоких частотах, и их нельзя использовать для спутниковых сигналов.

Аттенуация кабеля (DB 100M) 470 МГц 860 МГц 1350 МГц 2150 МГц

WF65 21,7 30 37,5 48,4

WF100 13,3 18,3 23,4 30,3

WF125 10,9,5 194,8 9 23,3 9000 3 9000 3 9000 3 9000 3 9000 3 9000 3 9000 3 9000 3 9000 3 9000 3 9000 3 9000 39,8 9 23,3 23,3 9000 3

,9,12. 5           16              20.9



Из приведенного выше видно, что существует огромная разница между кабелем WF65, который имеет центральный проводник 0,65 мм и обычно используется для установки спутниковых антенн Sky или других спутниковых PVR, для которых требуется два коаксиальных входа, когда по сравнению с кабелями больших размеров. Самым экстремальным из них является коаксиальный кабель WF165 с центральным проводником диаметром 1,65 мм и разницей затухания почти в 28 дБ на расстоянии 100 м на более высоких частотах, используемых для спутниковых сигналов. Коаксиальные кабели с большими проводниками все еще существуют, но они очень редки и стоят довольно дорого.



В действительности кабели типа «пушка» будут использоваться только в бытовых условиях и на относительно коротких расстояниях, а кабель WF165 обычно используется только в больших коммунальных системах спутникового телевидения с очень длинными кабелями, но вы поняли идею.



Потери в кабеле увеличиваются с увеличением частоты

Чем выше частота сигнала в коаксиальном антенном кабеле, тем больше будут потери сигнала. Например, спутниковое соединение LNB, которое обычно работает между 950–2150 МГц (широкополосные LNB 300–2150 МГц) будут терять больше сигнала на расстоянии кабеля, чем сигнал телевизионной антенны, который обычно работает в диапазоне 474–698 МГц (ранее до 850 МГц). Этот эффект еще больше, если вы хотите отправлять сигналы DAB (215–230 МГц) или сигналы FM-радио (88–110 МГц), поскольку они также используют еще более низкие частоты. Вам нужно будет рассмотреть это, прежде чем выбрать коаксиальный телевизионный кабель, который вы будете использовать. Например, если у вас особенно длинный спутниковый кабель, не рекомендуется использовать меньший проводник типа «пушка».



Длина кабеля и коммунальные телевизионные системы

Существуют различные типы коммунальных телевизионных систем, но двумя наиболее распространенными являются системы MATV, которые посылают телевизионный антенный сигнал в несколько квартир, и телевизионная система IRS, которая включает спутниковые сигналы. Система MATV, как правило, имеет один магистральный кабель и несколько отводов с подводящими кабелями к каждой квартире/апартаментам, затем магистральный кабель переходит к следующему отводному блоку. То же самое можно сказать и о системе IRS, в которой вместо 1 магистрального кабеля будет 5 магистральных коаксиальных кабелей. В обоих типах возможно, что сигнал должен пройти по длинному кабелю, прежде чем он попадет в каждую квартиру. Обычно это означает, что магистральные кабели будут представлять собой коаксиальные кабели с большей жилой, такие как WF125 или WF165, чтобы уменьшить потери в кабеле. В обеих системах обычно в головном узле имеется пусковой усилитель, который будет усиливать сигналы до очень высоких уровней, чтобы их можно было передавать через телевизионную систему. Конечно, в обеих системах вам нужно будет учитывать другие факторы, связанные с потерями сигнала, такие как потери, связанные с ответвителями, разветвителями и настенными панелями, а также с другим распределительным оборудованием, которое может потребоваться.



Наклон сигнала

Разница в потерях сигнала по длине коаксиального кабеля может быть очень проблематичной в больших телевизионных системах и длинных кабелях, поскольку необходимо учитывать потери сигнала на разных частотах в одном и том же кабеле. В больших коммунальных системах IRS, которые обычно устанавливаются в многоквартирных домах, радио, телевизионная антенна и спутниковые сигналы объединяются вместе по одному и тому же кабелю. На расстоянии это может привести к тому, что высокочастотные сигналы станут слабее по сравнению с более низкочастотными сигналами. При просмотре на анализаторе телевизионного/спутникового спектра это может вызвать видимый наклон сигналов, который мы называем «наклонным».



Преодоление наклона сигнала

Преодоление наклона сигнала очень важно, поскольку у вас может быть хороший сигнал на службах, использующих более низкие частоты, и очень плохой сигнал на более высоких частотах. Есть несколько вещей, которые можно сделать, чтобы устранить наклон. Вы можете ввести сигналы, которые несут сигналы на более низких частотах, на более высоком уровне, используя предварительный усилитель или что-то подобное, вы можете ослабить низкие частоты или, скорее всего, вы установите оборудование, позволяющее регулировать наклон. Многие усилители и распределительное оборудование, которые используются для коммунальной телевизионной системы, имеют встроенную коррекцию наклона или встроенный механизм регулировки наклона, обычно это делается с помощью небольшой отвертки.



Усиление для преодоления потерь сигнала

Если вы собираетесь терять много сигнала по коаксиальному кабелю, что может быть связано с сопротивлением кабеля или потерями, связанными с разветвителями телевизионного сигнала, которые могут сделать ваш сигнал слишком слабым, что приведет к плохому Телевизионный прием, разделение и пикселизация. Чтобы преодолеть это, можно установить усилители Fear not. При внедрении усилителей важно, чтобы вы купили правильный тип и правильно установили его.



Установите усилитель до того, как сигнал станет слабым

Вы хотите установить усилитель в месте, где сигнал все еще имеет приемлемую силу, до того, как начнут действовать потери в кабеле. Для обычных телевизионных антенных систем лучшее место для усиления сигнала — рядом с антенной, обычно с использованием мачтового усилителя, который также может питаться от того же соединительного коаксиального кабеля, который обеспечивает сигнал. Вы не хотите вводить усилитель после того, как сопротивление длины кабеля привело к слишком низкому падению сигнала, так как усилитель будет пытаться усилить то, чего нет.



Осторожно, не перегружайте оборудование

Каждая часть телевизионной антенны/спутникового оборудования будет иметь максимальный уровень сигнала, который он может выдержать, и уровень сигнала в вашей системе никогда не должен превышать этот уровень, так как это может привести к перегрузке вашего оборудования и вызвать плохой прием ТВ, включая потерю сигнала и пикселизацию. Это может даже повредить детали/компоненты оборудования. Если вам нужно усилить сигналы до очень высокого уровня, как в случае с коммунальными телевизионными системами, для этого вам понадобится профессиональный пусковой усилитель, который может передавать через него сигнал высокой мощности.



Усилители спутниковой линии

Можно установить простые усилители спутниковой линии, которые имеют наклонное усиление сигнала для устранения наклона и питаются от спутникового приемника, могут быть установлены для компенсации потерь сигнала на длинных кабелях. Однако проблема с ними заключается в том, что если они установлены слишком близко к тарелке, сигнал станет слишком сильным, а если они установлены рядом со спутниковым ресивером, сигнал может быть слишком слабым. По этой причине вам потребуется установить линейные усилители посередине длины кабеля, обычно после 40-50 м при использовании кабеля типа RG6/WF100.



Рассмотрите возможность использования оптоволоконного кабеля для очень длинных участков

Если вам необходимо передать телевизионный сигнал на очень большое расстояние, рассмотрите возможность использования оптоволоконного кабеля, который распределяет сигнал с использованием световых, а не медных проводников. Это означает, что потери сигнала между оптическим передатчиком и приемником практически отсутствуют. Вам нужно будет рассчитать стоимость оптоволоконного оборудования в ваших работах, но я могу заверить вас, что протяжка одного оптоволоконного кабеля по сравнению с пятью большими коаксиальными магистральными кабелями значительно проще и занимает гораздо меньше времени, и у вас не будет потерь сигнала / наклона. беспокоиться о!



Поскольку оптоволоконный сигнал практически не имеет потерь, при наличии подходящего оборудования вы можете передавать телевизионные антенны/спутниковые сигналы на километры! Оборудование, необходимое для терминации оптоволоконных кабелей, может быть дорогим, но вы можете купить предварительно терминированные оптоволоконные кабели, которые просто подключаются. Не хочу опускать руки. Излишки можно просто намотать на любой конец. Для справки: большинство волоконно-оптического оборудования для телевизионных систем используют одномодовое волокно и соединения FC/PC.

‍

Как рассчитать потери в коаксиальном кабеле

Как уже упоминалось, шкала дБмкВ позволяет очень легко рассчитать потери в коаксиальном кабеле. Вы просто берете частоты, которые хотите передать по кабелю. Рекомендуется рассчитать потери сигнала на самой высокой частоте, чтобы определить, сколько сигнала будет потеряно по длине кабеля. Тот же процесс следует выполнить для самой низкой частоты и частоты среднего диапазона, чтобы определить любые потенциальные наклоны или дисбалансы сигнала в телевизионной системе. Для этого:



1-     Найдите самую высокую частоту, которую вы хотите передать по коаксиальному кабелю.

2-     Определите требуемую длину кабеля.

3-     Определите затухание сигнала на метр в выбранном вами кабеле (коаксиальный кабель 1 мм является стандартом)

4-     Умножьте затухание сигнала на расстояние в метрах.

5-     Если потери сигнала слишком велики, рассмотрите возможность повторения этого процесса для коаксиального кабеля с большей жилой.

‍

Максимальная длина коаксиального кабеля

Как видно из этой статьи, на этот вопрос сложно ответить, поскольку существует множество факторов, влияющих на то, как далеко вы можете послать ТВ-сигнал по коаксиальному кабелю. Это включает в себя качество кабеля, размер центрального проводника, частоту, которую вы хотите передать по кабелю, независимо от того, будет ли введено усиление или нет. Если вы отправляете сигналы по 100-метровому кабелю с потерями 2 дБ на 10 метров частоты, которую вы передаете, то, если вы отправите их по 100-метровому кабелю, вы получите потери 20 дБ. Это не должно быть проблемой, если вы получаете 75 дБ от вашей телевизионной антенны, но если вы не находитесь в зоне с хорошим сигналом и получаете менее 60 дБ, тогда длина кабеля будет проблемой, и необходимо будет ввести усиление. – или кабель с большей площадью поперечного сечения центральной жилы.



Советы по устранению потерь в кабелях большой длины

Ниже приведено краткое изложение вышеизложенного.

1-     Используйте кабель хорошего качества.

2-     При необходимости добавьте усилитель, убедитесь, что он установлен правильно.

3-     Используйте кабель с более толстым диаметром/центральным проводником.

4-     Используйте оптоволоконный кабель вместо коаксиального для очень и очень длинных кабелей.

‍

Вопросы/комментарии Только в разделе комментариев блога

Если у вас есть какие-либо комментарии или вопросы, возникшие в связи с этим блогом, размещайте их только в разделе комментариев блога ниже. Пожалуйста, НЕ ЗВОНИТЕ НА НАШИ ТЕЛЕФОННЫЕ ЛИНИИ и ПОЖАЛУЙСТА, НЕ ОТПРАВЛЯЙТЕ ЭЛЕКТРОННУЮ ПОЧТУ И НЕ ЗАПОЛНЯЙТЕ КОНТАКТНЫЕ ФОРМЫ НА НАШЕМ ВЕБ-САЙТЕ, если только вы не хотите заказать установку или расценки в Сассексе или Кенте. У нас нет персонала или времени, чтобы предложить бесплатную техническую консультацию / поддержку по телефону, поэтому, пожалуйста, не звоните. У меня также нет времени, чтобы в частном порядке отвечать на отдельные вопросы по электронной почте, если вы отправите свои вопросы таким образом, скорее всего, вы не получите ответа. При этом я помогу, чем смогу, и надеюсь, вам понравилась статья.

‍

До следующего раза,

Том

Установка телевизионной антенны – Могу ли я сделать это самостоятельно

01.12.2016

1 Комментарий



​При установке телевизионной антенны нужно учитывать многое. Если вы погуглите, я уверен, вы найдете инструкции или видео о том, как установить антенну. Если вы достаточно практичны, имеете в своем распоряжении нужные инструменты, у вас достаточно свободного времени для исследований и выполнения работы — возможно, вы могли бы попробовать. ОДНАКО, это связано с огромной осторожностью, потому что это не всегда так просто, как кажется.

Вот еще несколько соображений, прежде чем вы начнете тратить время или деньги на самостоятельную установку:

Подходящие инструменты
Профессиональные установщики телевизионных антенн будут иметь специальные инструменты и оборудование для обеспечения отличного цифрового приема на все телевизионные точки. Наиболее важным из этих элементов является цифровой измеритель сигнала, который будет отображать точную мощность сигнала для каждого телевизионного канала в каждой телевизионной точке в доме. Это оборудование стоит тысячи долларов и недоступно обычному домашнему установщику. Таким образом, вы можете полагаться на простой метод «наведи и снимай», чтобы получить хороший прием, который не является надежным и не гарантирует хорошего качества сигнала на всех каналах.


Расстояние между телевизором и антенной.
Сигналы цифрового ТВ могут ухудшаться из-за коаксиальных кабелей на больших расстояниях. Мы рекомендуем размещать антенну на расстоянии около 20 метров от телевизора. Если антенну необходимо расположить на большем расстоянии, чем это, важно, чтобы антенна была достаточно мощной, чтобы смягчить любую потерю сигнала. В качестве альтернативы вы можете установить усилитель для усиления сигнала.


Где установить и направить антенну
Вам нужно будет начать с выяснения, где находятся передатчики вашей местной телевизионной станции. Обычно вы можете найти эту информацию в Google или связаться с одной из местных телестанций и спросить их. Наилучшие сигналы будут получены, когда антенна направлена ​​на ближайшую к вам телевизионную станцию. Эта часть может оказаться сложнее, чем может показаться на первый взгляд;

1. Вам необходимо знать направление станции как можно точнее
2. Телевизионный сигнал использует «прямую видимость», то есть деревья, здания, холмы или другие сооружения, которые блокируют физическую прямую видимость между антенной и станцией. повлияет на мощность и надежность сигнала.
3. Вам необходимо определить высоту установки антенны. Очевидно, что чем выше вы поднимаетесь, тем меньше вероятность того, что вы столкнетесь с проблемами прямой видимости. Так что, как правило, чем выше, тем лучше. Тем не менее, нет необходимости использовать сверхвысокие крепления, если только уровень сигнала или прямая видимость не являются проблемой.
4. Вы можете приобрести разнонаправленные ТВ-антенны, которые принимают сигналы с нескольких направлений, но перед покупкой любой антенны стоит поговорить с поставщиком антенны, чтобы убедиться, что она подходит для этой цели
5. Конечно, вы захотите принять во внимание эстетику дома, чтобы убедиться, что вас устраивает расположение антенны и внешний вид дома. Именно по этой причине некоторые люди предпочитают устанавливать внутренние антенны (которые устанавливаются в полости крыши), а не внешние. Мы не рекомендуем эту опцию, особенно в районах с плохим сигналом, так как обычно она не является надежным вариантом для обеспечения стабильного хорошего сигнала.


Кабельные и настенные панели
Конечно, если вы устанавливаете новую антенну или новые ТВ-точки, вам нужно будет учитывать стоимость и навыки, необходимые для прокладки кабеля от антенны через полости в стене/потолке к ТВ-точке(ам) в помещении. дом. Это может быть сложной задачей для домашнего установщика и может потребовать понимания структуры дома и того, как безопасно провести кабель через полости. Перед прокладкой кабеля убедитесь, что вы проверили соответствующие строительные и электрические нормы и правила, чтобы обеспечить безопасность установки. Убедитесь, что вы находитесь на безопасном расстоянии от силовых кабелей (минимальное расстояние зависит от штата в зависимости от строительных норм и правил).
