БЛОК ПИТАНИЯ СВЕТОДИОДОВ 100 Вт 24 В TRIAC С РЕГ. ЯРКОСТИ
- Домашняя /
- Источники света и аксессуары /
- Электрические аксессуары /
- Устройсвта управления светодиодами
Netzteile
К техническим деталям
ЯРКОСТИ,
большеNetzteile
Тов. №: 1003105
TOPSELLER
Продажа только зарегистрированным продавцам. Войти сейчас или стать продавцом.
500+ на складе
Описание
Светодиодный источник питания TRIAC с регулировкой яркости с максимальной мощностью 100 Вт при напряжении 24 В.
К техническим деталям
Технические данные
Название материала
LED Netzteil
BIG WHITE Страница
796
Цвет
белый
Материал
Поликарбонат (PC)
С регулировкой яркости
Да
Этот продукт диммируется!
Технология регулирования яркости
Фазовая отсечка
Фазовая отсечка
Класс защиты
II
Маркировка электрических устройств для обеспечения защиты от поражения током.
Класс защиты I: защитное заземление Класс защиты II: защитная изоляция Класс защиты III: безопасное сверхнизкое напряжение
Код IP
IP 20
Длина
210 mm
Ширина
67 mm
Высота
34 mm
Выходное напряжение
24V DC
Номинальное первичное напряжение
220-240V ~50/60Hz
Вторичный ток / вторичное напряжение
24V DC
Количество вторичных выходов
1
Циклы включения/выключения
0
Температура окружающей среды
-20 — 50 °C
Описывает минимальное значение температуры, которое следует соблюдать, чтобы избежать негативного влияния на ожидаемый срок службы и обеспечить оптимальную работу и продолжительность эксплуатации.
Вес нетто
414 g
Независимый преобразователь
Да
product.attribute.inrush_current_sp_collection
50
product.attribute.inrush_current_time_sp_collection
300
Эффективность
90 %
Выходная мощность на канал
100 W
Выходная мощность
33 — 100 W
Потребляемая мощность
100 W
Декларация CE (pdf)
Спецификация (pdf)
ВЫБЕРИТЕ ДИММЕР.
ХОРОШЕЕ СОЧЕТАНИЕСовместимые диммеры
- SLV FUNK ВСТРОЕННЫЙ МУЛЬТИДИММЕР
- SLV BLUETOOTH DIMMER MODUL
- Niko 310-0190X
- LK Fuga LED Dimmer 180 Touch
- Busch Jäger (6523U)
- Merten MEG5134-0000
- Eltako EUD 61 NPN-UC
- Legrand PRO21 LED Dimmer 775659
Обратите внимание на минимальную нагрузку на используемые диммеры.
Из-за множества различных товаров не всегда легко найти оптимальную комбинацию. Наш обзор поможет вам подобрать правильный диммер.
Мы всегда обновляем и расширяем список, чтобы предложить вам самые современные сочетания и новинки.
Пожалуйста, подождитеКак проверить симистор
Выполнив несколько простых шагов, вы сможете проверить симистор с помощью цифрового мультиметра или омметра. При использовании мультиметра для этого теста рекомендуется цифровой мультиметр, поскольку такие мультиметры показывают более точные показания, чем аналоговые.
Управление мощностью переменного тока с помощью симистора чрезвычайно эффективно, особенно при правильном использовании для регулирования нагрузок резистивного типа, таких как крошечные универсальные двигатели, нагреватели и лампы накаливания, которые обычно используются в портативных электроинструментах и небольших бытовых приборах.
Как проверить симистор

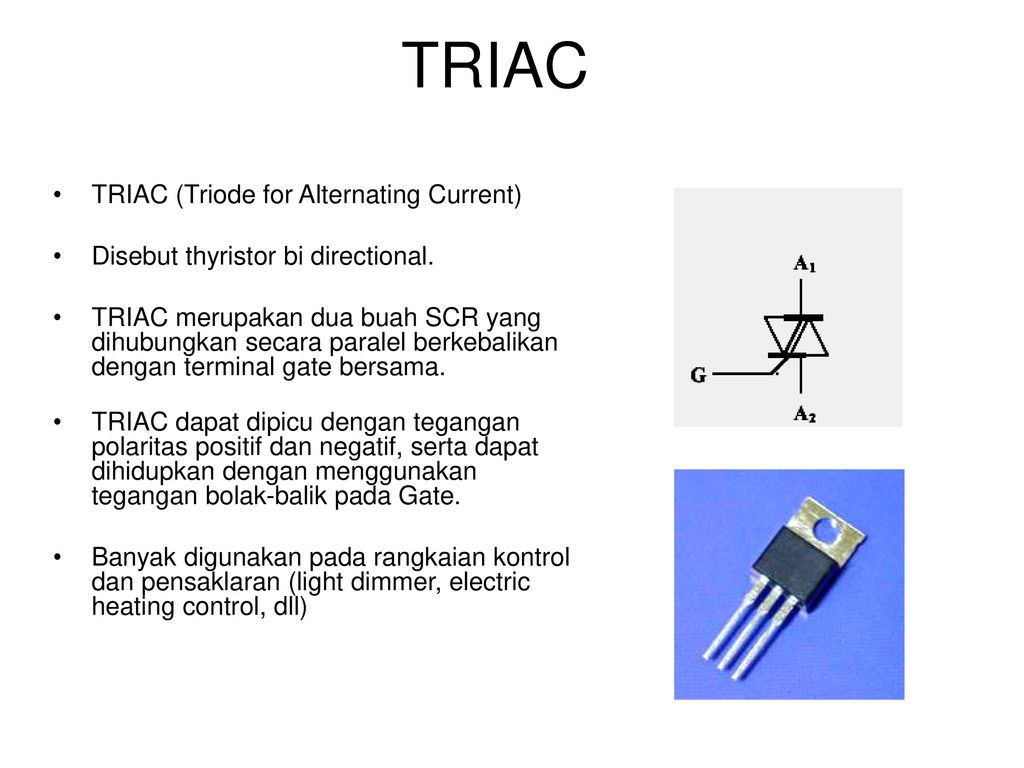

Симистор — наиболее широко используемый представитель семейства тиристоров.
Это пятислойный силовой полупроводниковый прибор с тремя выводами. На той же микросхеме имеется пара тиристоров с фазовым управлением, соединенных обратно параллельно. Кроме того, это двунаправленное устройство, что означает, что ток может течь в обоих направлениях.
Как проверить TRIAC с помощью мультиметра
Шаг 1
Выберите режим сопротивления на мультиметре. Используя диод с P-N переходом, определите полярность провода омметра. Когда положительный вывод соединен с анодом, а отрицательный вывод подключен к катоду, устанавливается непрерывность.
Шаг 2
Когда на MT1 подается положительное напряжение, а на MT2 подается отрицательное напряжение, симистор остается в выключенном состоянии с нулевым током затвора. Точно так же, когда на MT2 подается положительное напряжение, а на MT1 подается отрицательное напряжение с током затвора, равным нулю, симистор остается в выключенном состоянии.
Этап 3
Омметр не должен показывать непрерывность через симистор на этапах 1 и 2 проверки симистора.
Это говорит о том, что симистор имеет высокий уровень сопротивления. С другой стороны, если омметр показывает целостность симистора на шагах 1 и 2 тестирования симистора. Это означает, что симистор имеет короткое замыкание и неисправен.
Шаг 4
Теперь, если на вентиль симистора поступает положительное напряжение, устройство включается, независимо от того, положительный ли МТ1 по отношению к МТ2 или МТ2 положительный по отношению к МТ1. Этого можно добиться, подключив затвор симистора к положительному проводу (MT1 или MT2, в зависимости от того, на какой из выводов подается положительное напряжение, измеренное с помощью омметра).
Шаг 5
Требуется, чтобы Triac включился и показал чрезвычайно низкое сопротивление или непрерывность между MT1 и MT2. Если симистор показывает непрерывность, тестируемый симистор исправен. Если симистор не включается согласно шагу 8, симистор имеет очень высокое сопротивление и неисправен.
Схема для тестирования симистора
Как протестировать симистор – проекты электроники своими руками, схемы, хаки, модификации, гаджеты и приспособления
Это еще один метод тестирования симистора.
Эта схема может быть использована для тестирования практически любого типа симистора. Эта схема представляет собой простую конфигурацию, объясняющую основные операции симистора. Подключите симистор к цепи, как показано на рисунке, и включите S2. Лампочка не должна гореть.
Теперь нажмите кнопочный переключатель S1. Лампочка должна загореться, указывая на то, что симистор включен. Когда вы отпускаете кнопку, вы можете наблюдать, как лампа гаснет. Если предыдущие тесты положительны, симистор, вероятно, здоров.
Где можно использовать симистор?
В большинстве приложений управления он заменил SCR благодаря своей двунаправленной проводимости. Некоторые из его основных применений включают, среди прочего, схемы управления фазой, контроль уровня жидкости, управление освещением, управление температурой, регулирование скорости двигателя и силовые выключатели.
Регулятор мощности переменного тока
Схема управления симистором регулирует мощность переменного тока, подаваемую на нагрузку, путем включения и выключения между отрицательным и положительным полупериодами входного синусоидального сигнала.
D2 смещен в обратном направлении, тогда как D1 смещен в прямом направлении, а клемма затвора положительна по отношению к A1.
Помните, что это верно для всего положительного полупериода входного напряжения. Во время отрицательного полупериода диод D1 смещен в обратном направлении, тогда как диод D2 смещен в прямом направлении. В результате затвор становится положительным по отношению к клемме А2, точка начала проводимости управляется регулировкой сопротивления R2.
Часто задаваемые вопросы
Что вызывает TRIAC?
Большинство симисторов можно активировать, добавляя положительное или отрицательное напряжение к затвору (для SCR требуется положительное напряжение). Тиристоры и симисторы продолжают работать после запуска, даже если ток затвора прекращается, пока основной ток не упадет ниже определенного уровня, известного как ток удержания.
Заключение
Проверка цепи должна выполняться, когда устройство управления питанием отключено от основного источника питания.
Вы всегда должны помнить о своей безопасности при выполнении таких действий.
