Трехполосный усилитель на транзисторах и ОУ (14 Вт)

Схема самодельного трехполосного усилителя мощности НЧ на транзисторах и ОУ, выходная мощность 14 Вт. Разделение сигнала на полосы в тракте предварительного усиления — эффективный путь повышения качества звуковоспроизведения. Это позволяет снизить интермодуляционные искажения, сравнительно простыми средствами получить линейную амплитудно-частотную характеристику по звуковому давлению, упростить конструкцию усилителей мощности, так как каждый из них работает в узкой полосе частот.

Основные параметры усилителя:

  • Номинальный диапазон частот (при неравномерности АЧХ не более ±3 дБ), Гц — 20…200 000;
  • Частоты раздела, Гц —  400 и 4000;
  • Номинальная выходная мощность, Вт, канала НЧ и СЧ на нагрузке сопротивлением 8 Ом — 14;
  • Номинальная выходная мощность, Вт, канала ВЧ на нагрузке сопротивлением 16 Ом — 5;
  • Коэффициент гармоник, %, при выходной мощности 4 Вт, на частоте, Гц: 100 —  0,4; 1 000 —  0,7; 10 000 — 0,4; 20 000 — 0,5;
  • Относительный уровень шумов и фона, дБ канала: НЧ  —90; СЧ и ВЧ  —80;
  • Переходное затухание между каналами,- дБ# на частоте, Г: 1 000 — 70; 20 000 — 50;

Каждый канал устройства (усилитель — стереофонический) состоит из блока разделительных фильтров с регулируемыми коэффициентами передачи раздельно в низкочастотной (НЧ), среднечастотной (СЧ) и высокочастотной (ВЧ) полосах сигнала и трехполосного усилителя мощности.

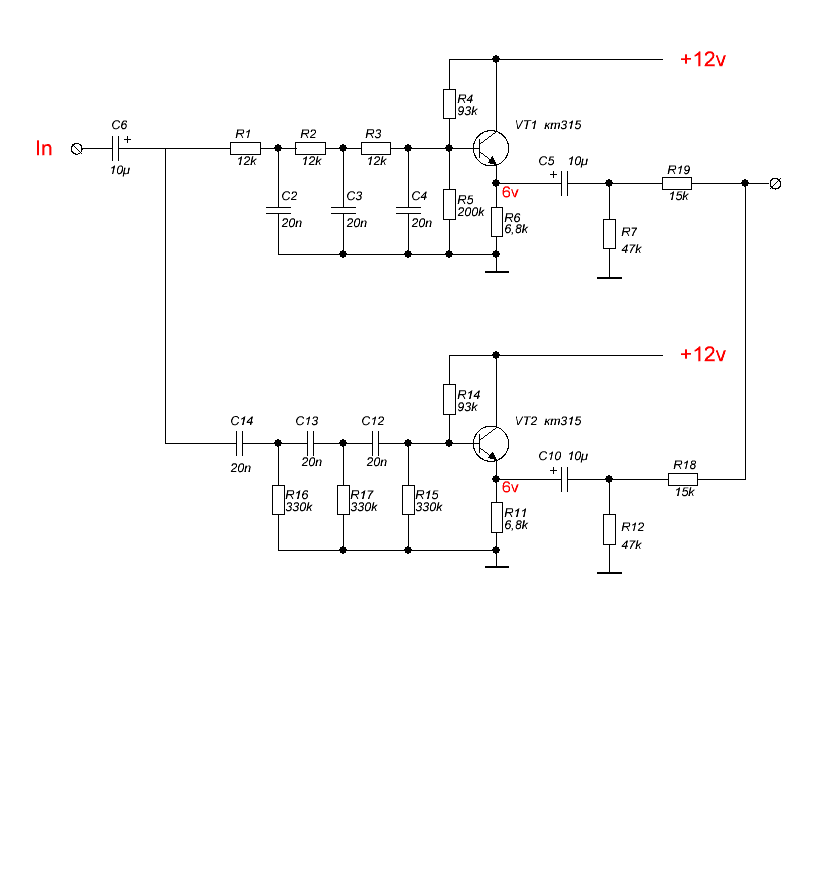

Блок фильтров

Блок фильтров содержит переключатель уровня сигнала (S1), регулятор громкости (R2), два усилительных каскада (V1, V2) с включенными на входе фильтрами верхних (C2R3C3R4C4R5) и нижних (R7 C6 R8 C7 R9 C8) частот и два эмиттерных повторителя (VЗ, V4) также с фильтрами верхних (C16 R18 C17 R19 C18 R20) и нижних (R17 C11 R14 C12 R15 C13) частот на входе.

Частоты среза первых двух фильтров — 400 Гц, вторых — 4000 Гц. Таким образом, с движка переменного резистора R12 на вход соответствующего полосового усилителя поступают составляющие частотой ниже 400 Гц, с движка резистора R24 — частотой от 400 до 4000 Гц, а с движка резистора R23 — частотой выше 4000 Гц.

Каждый из полосовых усилителей мощности  выполнен на одном ОУ и двух комплементарных парах транзисторов. Схемы усилителей СЧ и НЧ полос сигнала практически идентичны и отличаются только тем, что последний охвачен цепью положительной обратной связи (ПОС) по току.

Сигнал этой связи снимается с движка подстроечного резистора R10 и чёрез резистор R9 подается на неинвертирующий вход ОУ А3. Выходные каскады усилителей СЧ и НЧ полос работают в режиме В, усилителя ВЧ полосы — в режиме АВ.

Источник питания

Принципиальная схема двуполярного блока питания усилителя изображена на рисунке ниже. Переключателем S2 порог срабатывания электронной защиты можно установить равным 1 или 3А. Напряжения + 18 и —18 В используются для питания усилителей СЧ и НЧ полос, а также выходного каскада усилителя ВЧ полосы, —12 и —12 В — для питания ОУ А1 этого усилителя.

От маломощного стабилизатора напряжения на транзисторе V8 питается блок фильтров.

Кроме указанных на схеме, в усилителях СЧ и НЧ можно использовать ОУ К140УД6А, К140УД6Б, К140УД8А, К140УД8Б, К553УД1. Комплементарные пары транзисторов КТ502Б, КТ503Б можно заменить парами КТ502Г, КТ503Г; КТ502В, КТ503В, а также (в усилителе ВЧ) парой транзисторов КТ361Е, КТ315Е. Статические коэффициенты передачи тока заменяющих транзисторов должны быть не менее 40.

Для получения малых нелинейных искажений пары транзисторов выходных каскадов рекомендуется подобрать цо коэффициенту h31э с отклонением не более ± 10 % (V7, V8 и V13, V14) и  +/- 20 % (все остальные).

Транзисторы V13—V18 необходимо установить на ребристые теплоотводы G эффективной площадью 300…400 см2, транзисторы V15 и V22 — на теплоотводы с примерно вдвое большей площадью.

Трансформатор Т1 блока питания намотан на витом тороидальном магнитопроводе внешним диаметром 115, внутренним 60 и высотой 40 мм. Обмотка I содержит 880 витков провода ПЭЛ — 0,6 с. отводом от 510-го витка, обмотка 11— 2 X 70*витков провода ПЭЛ — 1,5. Дроссель L1 намотан на магнитопроводе из пластин Ш10 (толщина набора 10 мм). Его обмотка содержит около 1000 витков провода ПЭЛ—0,17.

Громкоговорители выполнены в виде фазоинверторов. Корпуса (наружные размеры 320 X 240 X 500 мм) изготовлены из древесно-стружечной плиты толщиной 20 мм. НЧ головка укреплена на передней панели изнутри, все остальные — снаружи.

Отверстие под НЧ головку расположено на вертикальной оси симметрии панели на расстоянии 130 мм от нижней стенки, отверстия под СЧ и ВЧ головки — симметрично относительно этой оси (каждая пара на одном уровне) на расстоянии соответственно 310 и 420 мм от той же стенки и 130 и 165 мм одна от другой.

От остального объема корпуса СЧ головки изолированы колпаком в виде полуцилиндра диаметром 130 мм из дюралюминия толщиной 0,5 мм. Полуоснования колпака изготовлены из листового пенопласта толщиной 15 мм.

Отверстие под туннель фазоинвертора (тонкостенная — 1,5 мм— картонная труба внутренним диаметром 45 и длиной 150 мм) расположено в верхней части передней панели -между ВЧ головками.

Частота настройки фазоинвертора 30 Гц. Все соединения в корпусе герметизированы пластилином. Стенки кроме передней, выложены уплотненным (толщиной 30 мм) слоем ваты, прижатой к ним пластмассовой сеткой. Между передней стенкой и корпусом проложена микропористая резина.

Первым налаживают блок фильтров. Установив движки резисторов R2, R12, R24 и R23  в верхнее (по схеме) положение, подают на вход переменное напряжение 200 мВ частотой 200, 2 000 и 10 000 Гц и измеряют на пряжения на выходах блока. Если эти напряжения окажутся меньше 800 мВ, транзисторы V1 и V2 заменяют другими, с большей крутизной.

Налаживание

Налаживание усилителей мощности ведут при токе срабатывания защиты 1 А. Ток покоя транзисторов V13, V14 (около 100 мА) устанавливают подбором резистора R14, минимум постоянного напряжения на выходе (допустимое значение ± 0,1….0,2 В) — подбором резистора R3*. Отсутствия постоянного напряжения на выходах усилителей СЧ и ВЧ полос добиваются подстроенными резисторами R11 и R12.

После этого на вход блока фильтров подают напряжение 100 мВ частотой 200 Гц и подбором резистора R7* устанавливают на эквиваленте нагрузки усилителя НЧ напряжение 10,5 В.

Аналогично на частотах 2 и 10 кГц подбором резисторов R2* и R4* устанавливают на эквиваленте нагрузки усилителя СЧ напряжение 10,5 В, а на эквиваленте нагрузки усилителя ВЧ — 9 В. В последнюю очередь подбирают глубину ПОС.

Подключив громкоговорители и установив движки резисторов R12 и R23, R24 в нижнее (по схеме) положение, подают на вход музыкальный сигнал с преобладанием басовых звуков. Постепенно перемещая движок резистора R12 вверх, добиваются наиболее приятного звучания низших звуковых частот.

Источник: Борноволоков Э. П., Фролов В. В. — Радиолюбительские схемы.

Трехполосный усилитель на 574УД1А и транзисторах КП904

категория Схемы усилителей материалы в категории  * Подкатегория Схемы усилителей на микросхемах

Одним из эффективных средств улучшения качества звуковоспроизведения является применение электронных разделительных фильтров на входах полосовых УМЗЧ. Как известно, использование LC пассивных фильтров на выходе УМЗЧ приводит к росту интермодуляционных искажений в усилителе, работающем на комплексную нагрузку, и к возрастанию различных искажений в громкоговорителях. Использование трехполосного усилителя не только повышает качество разделения сигналов, но и облегчает балансировку головок громкоговорителей по звуковому давлению, улучшает согласование головок в УМЗЧ. Ведь верность звуковоспроизведения во многом зависит от громкоговорителей.

Включение пассивных разделительных фильтров между выходом УМЗЧ и громкоговорителями многополосной акустической системы ухудшает электрическое демпфирование. Кроме этого, расчет таких фильтров достаточно сложен, поскольку к ним предъявляют требования, труднореализуемые в радиолюбительских условиях. К тому же не все фильтры с высокой крутизной скатов АЧХ обеспечивают малую неравномерность суммарной АЧХ.

Типовые разделительные фильтры даже с гладкой суммарной АЧХ нередко являются причиной возникновения фазовых искажений, влияние которых на форму выходного сигнала особенно проявляется вблизи частоты раздела такого фильтра.

Если на частоте раздела высоко- и среднечастотной полос эти искажения еще допустимы, поскольку несильно влияют на качество звучания, то в области раздела низко и среднечастотной полос их весьма желательно устранять. В этом диапазоне частот и чувствительность слуха максимальна.

Кроме гладкой суммарной АЧХ для неискаженной передачи импульсных сигналов необходимо обеспечить одинаковую временную задержку всех составляющих сигнала при прохождении его через разделительный фильтр.

Потеря мощности в пассивном фильтре на выходе УМЗЧ, сложность согласования каждой головки громкоговорителя с выходом УМЗЧ для получения равномерной суммарной АЧХ по звуковому давлению (резистивные делители лишь снижают КПД АС и комплекса в целом, а также дополнительно ухудшают демпфирование), необходимость изготовления крупногабаритных катушек индуктивности и установка конденсаторов большой емкости — вот неполный перечень недостатков многополосных АС с разделительными пассивными фильтрами на выходе УМЗЧ.

Для широкополосного варианта (одноканальное усиление) характерен такой недостаток, как необходимость большого запаса по выходной мощности УМЗЧ. Для неискаженного восприятия всей полосы звуковых частот однополосный УМЗЧ должен иметь приблизительно двойной по сравнению с трехполосным вариантом запас по выходной мощности. Вот и приходится уменьшать интермодуляционные искажения до тысячной доли процента, а то и еще меньше. Это приводит к значительному усложнению схемотехники усилителя, увеличению затрат времени и средств на его изготовление.

Большая рассеиваемая мощность выходных транзисторов требует применения крупногабаритных и массивных теплоотводов. Увеличивается масса трансформатора питания, фильтров выпрямителя и т.д.

Разделение полосы звуковых частот на три способствует весьма значительному снижению всех искажений (!) в УМЗЧ и АС: устраняются все перечисленные причины ухудшения качества звуковоспроизведения или их влияние значительно ослабляется. Весь комплекс становится более «гибким» как в ремонтопригодности, так и в перспективности его усовершенствования. Появляется, например, возможность оперативной замены громкоговорителя с быстрым выравниванием его АЧХ по звуковому давлению по отношению к двум другим полосовым громкоговорителям.

Для этого достаточно (пусть даже в грубом приближении, но очень эффективно) выставить уровень сигнала на выходе полосового УМЗЧ. В низкочастотной области, например, можно ввести электромеханическую обратную связь (ЭМОС) и избавиться от «бубнения» НЧ громкоговорителей. В этом случае обеспечивается еще и дополнительное сглаживание АЧХ НЧ громкоговорителя не только вблизи частоты его резонанса, но и во всем диапазоне поршневой работы диффузора.

Разделительные фильтры на входах полосовых УМЗЧ (НЧ и СЧ) ограничивают уровень ВЧ составляющих сигнала, что уменьшает динамические интермодуляционные искажения всего комплекса. Высокочастотный же канал из-за отсутствия НЧ и СЧ составляющих имеет большой запас по линейности амплитудной характеристики, а значит, и по мощности. Поэтому и динамические искажения очень малы.

Испытано несколько вариантов электронных разделительных фильтров (кроссоверов). Схема одного из них показана на рис.1.

Схема разделительный фильтров

Сначала была повторена схема [1]. Оказалось, что многое из сказанного о недостатках пассивных фильтров между УМЗЧ и АС справедливо и для электронных фильтров. В многокаскадных фильтрах каждый последующий каскад существенно нагружает предыдущий. Это приводит к тому, что суммарная характеристика многокаскадного фильтра уже не является простой совокупностью характеристик каскадов. Для устранения влияния каскадов друг на друга каждый предыдущий каскад должен иметь выходное сопротивление намного меньше, чем входное сопротивление последующего каскада как на рис.1. Такими буферными элементами являются полевые транзисторы VT1-VT12 типа КП303Д.

Переключатель SA1 предназначен для ступенчатого ослабления подаваемого на вход кроссовера сигнала.

Если для однозвенного фильтра частота среза ftp ~ 160/RC, где R — в кОм; С — в мкФ, а частота ftp — в Гц, то для трех-звенного фильтра ftp ~ 31/RC. ср=160/RC). ФВЧ третьего порядка рассчитывают приближенно по формуле ftp=825/RC.

Были испытаны и другие схемы фильтров: Баттерворта, Чебышева, Бесселя, Саллена и Келя и др., а также простейшие фильтры на пассивных RC-звеньях. У фильтра Баттерворта (наиболее плоская характеристика в полосе пропускания) плохая фазовая характеристика, плоская характеристика достигается ценой уменьшения крутизны спада в полосе подавления. Фильтры Чебышева обеспечивают более крутой спад АЧХ за границей прозрачности, но вносят нежелательные равноволновые колебания АЧХ в полосе прозрачности (на средних частотах звукового диапазона лучше их вообще не применять). Фильтры Бесселя (наибольшее постоянство временного запаздывания) имеют наименьший спад АЧХ среди перечисленных фильтров за границей полосы прозрачности (немногим более пассивных RC-фильтров соответствующего порядка). Можно использовать фильтры и на основе звеньев второго порядка (их существует большое количество). Однако было выяснено, что фильтры, имеющие крутизну среза АЧХ за полосой прозрачности более 24 дБ/октаву, вносили свои искажения, которые субъективно воспринимались на слух как значительное увеличение искажений в области средних частот при прослушивании одновременно трех полос. Были испытаны простые RC-звенья первого порядка (вместо фильтров третьего порядка). Несмотря на явную примитивность схемы таких фильтров, малое значение среза АЧХ (6 дБ/октаву или 20 дБ/декаду), аппаратура работала на слух лучше (и заметно лучше), чем с трехзвенными RC-фильтрами.

Необходимо приводить частоты среза фильтров к одному и тому же значению, иначе сравнение будет только субъективным. Необходимо также компенсировать затухания, вносимые многозвенными пассивными элементами фильтров и дополнительными усилителями напряжения сигнала.

На рис.2 изображена схема одного из усилителей напряжения полосового фильтра.

Такие усилители установлены после каждого фильтра. Подстроечным резистором R3 нужно установить на затворе полевого МОП-транзистора VT1 постоянное напряжение, необходимое для получения на стоке этого транзистора потенциала, равного половине напряжения питания (ток стока 1с при этом равен приблизительно 20 мА). Можно для этой цели использовать и усилители на ОУ.

При выборе типа УМЗЧ лучше использовать более качественные конструкции с совершенной схемотехникой. УМЗЧ, длительное время эксплуатировавшиеся с данным кроссовером, выполнены по схемотехнике [2]. Внесенные в схему изменения позволили значительно уменьшить искажения, вносимые ОУ. Основные достоинства такого УМЗЧ — относительная простота конструкции, симметрия по выходу, значительно «укороченный» тракт усиления мощности по сравнению с аналогичными конструкциями на биполярных транзисторах, хорошие технические характеристики за счет добавки двух транзисторов на выходе ОУ, значительно расширенная полоса эффективно воспроизводимых частот (с 20 в [2] до 50 кГц). Коэффициент гармоник (КГ) уменьшен более чем в два раза (0,005 % против 0,01 %). Строго говоря, в [2] он значительно занижен и практически равен 0,02-0,03 %, а не 0,01 %).

Основной недостаток данного УМЗЧ — его малая выходная мощность, ограниченная главным образом максимально возможным выходным напряжением ОУ (из-за невысокого напряжения питания ±15 В).

Более мощный вариант усилителя сконструирован на базе УМЗЧ высокой верности [3]. Поскольку УМЗЧ находились в непосредственной близости от громкоговорителей, то система компенсации искажений соединительных проводов («чистая земля») и триггерная защита из схемы удалены. Схема УМЗЧ высокой верности, описанная в [4], при этом значительно упростилась практически без ухудшения технических характеристик.

Отметим, что процесс налаживания всего звуковоспроизводящего комплекса для трехполосного усилителя упрощается.

О деталях. Полевые транзисторы типа КП303Д можно заменить другими из этой серии с любой буквой или КП307. Очень хорошо работают и полевые МОП

транзисторы типа КП305, КП902 с изолированным затвором (они очень чувствительны к статическому заряду). Транзистор VT1 КП901А можно заменить КП904А (использовались экземпляры с начальным током стока порядка 1-5 мА). Если же 1с.нач i 20 мА, то, возможно, не потребуется цепь подачи положительного смещения (резисторы R1 и R3 на рис. 2). Левый вывод резистора R2 при этом соединяют с общим проводом. Значительно уменьшать сопротивление резистора R4 не следует, так как будут возрастать вносимые этой схемой нелинейные искажения.

Усилитель (рис.2) неплохо согласуется с небольшим входным сопротивлением УМЗЧ (рис.3, Rвх ~ 5 кОм). Все полевые транзисторы VT1-VT12 схемы кроссовера (рис.1) можно заменить любыми полевыми транзисторами с аналогичными характеристиками, в том числе и p-типа (КП103, К504НТ3 и т.п.). Сборки полевых транзисторов сокращают количество используемых элементов.

Схема блока питания кроссовера изображена на рис.4. Это известное схемотехническое решение, сочетающее в себе достоинства компенсационного и параметрического типов стабилизаторов. Коэффициент стабилизации не менее 1000, выходное сопротивление несколько сотых ома. Несмотря на простоту схемного решения, блок питания имеет хорошие параметры. Конденсаторы типов КСО и К73-17, электролитические конденсаторы типа К50-35 и др. Резисторы типа МЛТ, транзисторы типа КТ825 и КТ827 (VT2 и VT4 на рис. 4) использованы для упрощения схемы стабилизатора и повышения надежности устройства кроссовера в целом. При использовании полевых транзисторов типа КП305 и КП103 необходимо снизить питающие напряжения почти в два раза. Для КП103 необходимо поменять полярность подключения источников питания и электролитических конденсаторов С8, С23 (рис.1).

Налаживание УМЗЧ (рис.3) сводится к установке требуемого тока покоя выходных транзисторов (VT6 и VT7) в пределах 150-200 мА. Налаживать без ошибок собранный блок фильтров (рис.1) из исправных деталей не требуется.

Автор:  А. Г. Зызюк, г. Луцк

Литература:

1. Чантурия А. Трехполосный усилитель // Радио.- 1981.- №5, 6.-С.39.

2. Якименко Н. Полевые транзисторы в мостовом УМЗЧ // Радио.-1986.- №9.- С.38.

3. Корзинин М. Схемотехника усилителей мощности звуковой частоты высокой верности // Радио.- 1995.- №12.- С.17.

4. Сухов Н. УМЗЧ высокой верности // Радио.- 1989.- №6.-С.55.

Трехполосный усилитель своими руками

Самодельные кроссоверы для акустики нужны для разделения частотных диапазонов динамиков. Они выравнивают эти самые диапазоны по громкости звучания. Самодельный кроссовер для акустики изготовить не так уж и сложно, если знать некоторые секреты. Для начала узнаем, а зачем нужен кроссовер? Это специальное устройство, предназначенное для разделения ауди частот.


Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

  • Трехполосный усилитель на транзисторах и ОУ (14 Вт)
  • Изготовление акустических систем своими руками
  • РАДИОХОББИ. Лучшие конструкции УНЧ и сабвуферов своими руками.
  • Характеристика и схемы трансформаторного усилителя мощности, виды
  • Характеристика и схемы трансформаторного усилителя мощности, виды
  • Транзисторные УНЧ
  • Усилитель мощный своими руками
  • РАДИОХОББИ. Лучшие конструкции УНЧ и сабвуферов своими руками.
  • Транзисторный усилитель мощности низкой частоты LJM MX50 SE (мощность до 100 Вт)
  • TDA2030 – характеристики, устройства на микросхеме своими руками

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Создание активной трехполосной АС с сабвуфером

Трехполосный усилитель на транзисторах и ОУ (14 Вт)


Русский: English:. Бесплатный архив статей статей в Архиве. Справочник бесплатно. Параметры радиодеталей бесплатно. Даташиты бесплатно. Прошивки бесплатно. Русские инструкции бесплатно. Стол заказов:. Бесплатная техническая библиотека, Энциклопедия радиоэлектроники и электротехники. Статьи, схемы. К любой статье этого раздела и всей Энциклопедии можно оставить свой комментарий.

Рекомендуем почитать в нашей Бесплатной технической библиотеке :.

Речевой информатор Гном для автомобиля Автомобиль. Электронные устройства Цель этой публикации — знакомство читателей с малоизвестной в настоящее время группой устройств — речевыми информаторами.

Принцип их работы заключается в воспроизведении речевых сообщений, записанных ранее, при воздействии на управляющие входы устройства. Изготовление речевых информаторов стало возможным благодаря- широкому распространению и доступности современной элементной базы-цифровых микросхем малой и средней степеней интеграции КМОП-серий, а также недорогих ППЗУ емкостью 2 Кбайт и выше.

Область применения устройств достаточно широка — начинка для игрушек, квартирные говорящие звонки, твердотельные телефонные автоответчики и т. Принципы цифровой обработки звука достаточно хорошо описаны в [1 ], поэтому на них останавливаться не будем Инфракрасная визитная карточка Инфракрасная техника ИК система автоматического опознания узнает своего по особому сигналу, который излучает брелок-генератор владельца.

Таким сигналом может быть пакет, содержащий строго определенное число очень коротких инфракрасных импульсов- вспышек. Факторами, затрудняющими информационный взлом такой системы, являются, кроме того, длительность каждой вспышки и длительность всего пакета. Они ограничиваются, как правило, довольно жесткими пределами. Ниже описан брелок-генератор, формирующий такой пакет-код, и соответствующее ему приемное устройство Правда о цирклотроне.

Вся правда, и ничего, кроме правды Усилители мощности ламповые В основе цирклотрона — двухтактный мостовой силовой каскад, в котором токи источников питания перекрестно замыкаются через нагрузку. Результирующий ток нагрузки равен разнице токов двух плеч. Вот так выглядит именно так выглядит бюджетный цирклотрон Electro-Voice А20 года выходной мощностью 20 Ватт выходной и предвыходной каскады Статьи по усилителям мощности.

Статьи по автомобильным усилителям мощности, схемы автомобильных усилителей мощности, описания автомобильных усилителей мощности: 23 статьи. Статьи по автомобильным усилителям мощности, схемы автомобильных усилителей мощности, описания автомобильных усилителей мощности: 2 статьи. Статьи по ламповым усилителям мощности, схемы ламповых усилителей мощности, описания ламповых усилителей мощности: 72 статьи. Статьи по ламповым усилителям мощности, схемы ламповых усилителей мощности, описания ламповых усилителей мощности: 17 статей.

Статьи по транзисторным усилителям мощности, схемы транзисторных усилителей мощности, описания транзисторных усилителей мощности: статей. Статьи по транзисторным усилителям мощности, схемы транзисторных усилителей мощности, описания транзисторных усилителей мощности: статьи. Книги по усилителям мощности. Поиск по книгам, журналам, статьям. Примеры полных названий статей : «Заблаговременный удар по апофису»; «Преобразователь напряжения для питания индикаторов ИВ»; «Радиомикрофон FM диапазона».

Рекомендуем скачать в нашей Бесплатной технической библиотеке :. Колузаев А. Брейдо И.


Изготовление акустических систем своими руками

Акустическая система — это устройство или группа устройств для вывода звука, получаемого от источника сигнала: телевизора, компьютера, усилителя и т. Обычно она состоит из пары колонок, реже добавляется сабвуфер или дополнительные сателлиты. Если нет возможности приобрести такую технику, в домашних условиях вполне реально сделать акустическую систему своими руками, но для этого необходимо знать принцип ее работы, уметь правильно спроектировать и подобрать нужные материалы и инструмент. Как и из чего можно изготовить акустику — далее в нашем материале. Чтобы самостоятельно собрать акустическую систему АС , нужно понимать ее устройство. В общем случае в конструкцию АС входят динамики, заключенные в корпус, и усилитель. Корпус — это первый важный элемент колонок, в который помещены остальные комплектующие.

Как подключить к автомагнитоле усилитель и сабвуфер: сам себе мастер), что Предназначен для трехполосной акустики, состоящей из твитера, Ответ до смешного прост – изготовить их своими руками.

РАДИОХОББИ. Лучшие конструкции УНЧ и сабвуферов своими руками.

Профиль Написать сообщение. Похоже на то. Было бы очень интересно узнать таки диаметр провода первичной обмотки. Должен он быть побольше чем я предполагал ранее. Вангую около 0,,23мм по меди. Как-то никто не поздравил ещё одного с заболеванием. Все залито либо лаком, либо припоем-в местах вывода обмоток к контактам на трансформаторе. Прочёл книгу Сворень -«шаг за шагом».

Характеристика и схемы трансформаторного усилителя мощности, виды

Добавить в избранное. Мощный лабораторный источник питания Магнитная рамочная антенна Цифровой индикатор уровня Переключатель двух гирлянд Схема датчика уровня тормозной жидкости Схема датчика уровня жидкости Квазианалоговый авто тахометр на двух микросхемах Шестиразрядный частотомер 1Гц-1МГц. Ру — Все права защищены. Публикации схем являются собственностью автора. Схема трехполосного кроссовера.

Современная элементная база предоставляет широкие возможности радиолюбителям и любителям качественного звука для выбора и сборки своими руками усилителей звуковой частоты, сабвуферов, акустических систем.

Характеристика и схемы трансформаторного усилителя мощности, виды

Когда звучание маленьких Sony спереди и Kenwood сзади в штатных местах багажника перестало радовать слух, я задумался об улучшении качества звука в машине. Послушав, как играет у других людей система с разделением каналов и изучив теорию в журналах «Радио», пришёл к выводу, что трехканальная система будет наиболее рациональной для применения в ограниченном замкнутом пространстве салона легкового автомобиля. Во-первых, по тому что значительно проще найти место для одной мощной и качественной низкочастотной головки или акустической системы , чем для двух, во-вторых, хорошие средне-высокочастотные колонки, в таком случае, могут быть малогабаритными и эффективными одновременно. Замечу, что на тот момент я ещё не слышал, как играют усилители с блоком питания, раскачивающие настоящий сабвуфер Но об этом позже.

Транзисторные УНЧ

Трансформаторные усилители мощности ТУМ — это аппараты, которые обеспечивают заданный параметр мощности воздействия Р н при действующем сопротивлении воздействия R н. Эти устройства могут иметь один или два такта. Первые функционируют в режиме категории А, вторые — В или АВ. Есть различные их виды, и наиболее распространённые представлены далее. СТ аббревиатура данного трансформатора — это агрегат, который передаёт частотные сигналы в разном спектре с наименьшими сбоями и стабильным показателем передачи сигналов. Пример: ТВТ-1 — это входной трансформатор для транзисторных агрегатов с числовым обозначением разработки 1.

Лучшие конструкции УНЧ и сабвуферов своими руками. звука для выбора и сборки своими руками усилителей звуковой частоты, сабвуферов, акустических систем. в активном кроссовере двухполосной АС, трехполосной АС.

Усилитель мощный своими руками

Войдите , пожалуйста. Хабр Geektimes Тостер Мой круг Фрилансим. Войти Регистрация.

РАДИОХОББИ. Лучшие конструкции УНЧ и сабвуферов своими руками.

ВИДЕО ПО ТЕМЕ: Активный ФНЧ для сабвуфера на LM358

Звуковой диапазон обхватывает частоты от 20 Гц до 20 кГц. Человек с нормальным слухом может воспринимать эти колебания. В системах hi-and полоса воспроизводимых частот может быть расширена от 15 Гц до 40 кГц. Эти системы имеют сложные конструкторские решения. Простые схемы выдающие удовлетворительное качество звучания, можно собрать и собственными силами.

Недавно обратился некий человек с просьбой собрать ему усилитель достаточной мощности и раздельными каналами усиления по низким, средним и высоким частотам.

Транзисторный усилитель мощности низкой частоты LJM MX50 SE (мощность до 100 Вт)

Желание купить хорошую HiFi акустику для дома переросло в изготовление трехполосной акустики своими руками. Чертеж акустики планировал с учетом конечных размеров короба: Высота мм, Ширина мм, Глубина мм. Фазоинвертор делать не стал, что бы не заморачиваться с расчетами закрытый ящик. Все работы по раскрою материал выполнял на ЧПУ фрезере в городе Сочи — www. Это стало возможным за счет того что все пазы для установки перегородок и стенок акустического короба заранее учитывались при проектировании и это сильно облегчило последующую сборку заодно сделав конструкцию надежнее.

TDA2030 – характеристики, устройства на микросхеме своими руками

By Electr0nics , January 7, in Усилители мощности. Нужно собрать усилитель с «нуля» что можно придумать? Какую схему использовать? Не знаю может есть готовые платы усилителя, а БП соберу сам.


Проект схемы трехдиапазонного усилителя

с перекрестной сетью на TDA2030

Это схема трехдиапазонного аудиоусилителя. Почему интересно?

Представьте, насколько хорошо мы знаем. Если вы слышите музыку полного диапазона частот в нашей дешевой аудиосистеме.

Этот проект может быть отличным ответом.

У трехканального аудиоусилителя есть три в одном приводе усилителя, особенно для каждого аудиодинамика. Это делает качество звука очень хорошим.

В обычном усилителе можно одновременно управлять тремя динамиками: низкочастотным, среднечастотным и высокочастотным. Что может иметь ограничения. Например: импеданс динамиков, потеря сигнала в кроссовере. Но это очень дорого.

Таким образом, при сравнении одинакового качества и мощности эти усилитель и сетевой кроссовер. Они будут иметь цену больше, чем эта схема усилителя звука Tri.

При просмотре различных элементов они выглядят лучше во всех аспектах.

Хотя мощности не много. Но это только для того, чтобы хорошо слушать дома или в спальне.

Некоторых интересует эффективность этой схемы. См. на графике ниже.

График тестирования этой схемы усилителя Tri

Мы увидим, что он может хорошо реагировать на звуковую частоту. Покрытие почти всех частотных диапазонов

Вероятно, вы получили ответ. Вы готовы?

Принципы работы

Как работает эта схема

The Woofer или Bass Sound

Средний звук

Tweeter или Treble Sound

Защита и питание

Похожие сообщения

Принципы работы

Посмотрите ниже.

Это блок-схема схемы тройного усилителя звука. Он разделит диапазон звуковых частот на 3 диапазона:

  • Отсечка на частоте 300 Гц для диапазона низких частот .
  • Затем обрезать на 3 кГц для средних частот .
  • И частота превышает 3 кГц высокая частота .

Затем сигнал отправляется на каждую цепь усилителя звука. Чтобы управлять каждой колонкой НЧ, СЧ и ВЧ сразу.

Что еще? смотрите цепь!

Как работает эта схема

Посмотрите на полную электрическую схему ниже.

Полная схема трехусилителя проекта

Хотя много устройств. Но, наверное, легко. Если постепенно это понимать. Вот шаг за шагом процесс.

Рекомендуется: TDA2030 Схемы аудиоусилителя

Низкочастотный или басовый звук

Резистор R1 будет подключен между входом и землей. Для управления входным сигналом не слишком много. И делает вход постоянного импеданса.

C1 действует как соединение входного сигнала со схемой фильтра нижних частот.

Которые состоят из R3, R4, C2 и C3. Сигнал, который через эту схему фильтра будет только низкой частоты до 300 Гц.

Затем этот сигнал поступает на вход IC1(TDA2030) для усиления. К управляющим транзисторам Q1 и Q2. Они усиливают звук.

А Оба резистора R7 и R8 смещены к Q1 (BD239) и Q2 (BD240).

Резистор-R6 является обратной связью. И C4, и R5 тоже делители напряжения обратной связи.

R9 и C9 являются нагрузкой для этой секции цепи. Конденсатор C8 действует как связующий выходной сигнал для управления низкочастотным динамиком.

Читайте также: Схема транзисторного усилителя TDA2030 с печатной платой

Звук среднего диапазона

Средняя частота звука составляет около 300 Гц – 3 кГц. Он пройдет через фильтр среднего диапазона.

Которые состоят из C10,C11,C12 и R10,R11,C12,C13. Оба фильтруют 2 шага последовательно вместе.

Затем этот сигнал поступает на вход IC2. Для увеличения мощности.

R15 — это обратная связь. А R14,C14 — обратная связь делителя.
R16, C16 являются нагрузкой цепи.

Действие C17 связывает выходной сигнал со среднечастотным динамиком.

Что еще? Видеть!

Звук твитера или высоких частот

И в диапазоне высоких частот, превышающих 3 кГц. Он пройдет через фильтр верхних частот. Они включают C18, C19 и R17.

Затем этот сигнал поступит на вход IC3. Который действует как усилитель сигнала.

R20 — это обратная связь. А C20,R19 являются делителем напряжения обратной связи. R21, C21 являются нагрузкой цепи.

C23 служит для соединения выходного сигнала с динамиком твитера.

R22 и R23 подключены как цепь делителя. Разделить напряжение на половину цепи питания. А С24 поддерживает напряжение ровным и постоянным.

Это напряжение представляет собой смещенное напряжение на вход (вывод 1) микросхем IC1, IC2 и IC3.

Читать далее: Схема стереоусилителя TDA2030

Защита и блок питания

А R2, R13 и R18 ограничивают ток не слишком сильно.

Диоды D1-D6 защищают ИМС от повреждения от напряжения обратной связи.

Конденсаторы C7, C15 и C22 помогают устранить помехи от источника питания.

Фильтр С6 для сглаживания цепи питания. А диод D7 представляет собой диодный мостовой выпрямитель переменного тока.

Давайте построим эту схему

Этот проект довольно прост, так как мы используем популярные компоненты. Как показано на схеме компоновки печатной платы.

и

Компоновка компонентов

Компоновка компонентов усилителя мощности Tri audio

Надеюсь, вы сможете их сделать.

Parts you will need

0.25W Resistors, tolerance: 5%

  • R1: 680Ω 0.5 watts
  • R2, R3, R4, R10, R11, R18, R22, R23: 22K
  • R5, R14 , R19: 100 Ом
  • R6, R12: 3,3 кОм
  • R7, R8: 1,5 Ом 0,5 Вт
  • R9, R16, R21: 1 Ом 0,5 Вт
  • R13: 68K
  • R15: 2.2K
  • R17: 12K
  • R22: 4. 7K

Electrolytic Capacitors

  • C1: 1µF 25V
  • C4, C14: 100µF 16V
  • C6: 2,200µF 50V
  • C17: 220µF 25V
  • C20: 47µF 16V
  • C23, C24: 100µF 25V

Ceramic or Mylar Capacitors

  • C2: 0.033µF 50V
  • C3: 0.018µF 50V
  • C5, C7, C9, C15, C16, C21, C22: 0,22 мкФ 50 В
  • C10, C11: 0,1 мкл 50 В
  • C18, C19: 0,0033 мкл 50 В

Полупроводники

  • D1-D6: 1N4001, 50V 1A Diodes
  • BD6: 1N4001, 50V 1A Diodes
  • BD1: 1N4001. IC3: TDA2030A
  • Q1: BD239, TIP41, 40V 4A NPN Transistor
  • Q2: BD240, TIP42, 40V 4A PNP Transistor

другие

T1: 24V TO 30V 3A 3A 3A 3A 3A 3A 3A 3A 3A 3A 3A 3A 3A 3A 3A 3A 3A 3A 3A 3A 3A 3A 3A 3A 3A 3A 3A 3A 3A. Вот несколько связанных сообщений, которые вы, возможно, захотите прочитать:

  • Схема усилителя Gainclone LM3875 | Stereo 56W
  • LM1875 Dataheet 30 Вт Hifi Audio усилитель цепи
  • Цепи фильтров Subwoofer

Связанные посты

Получите обновление по электронной почте 49003 Получить обновление по электронной почте 99003

3-полосный параметрический эквалайзер | carl

3-полосный параметрический эквалайзер

3-полосный параметрический предусилитель Carl Martin был специально разработан для музыкантов, играющих на акустической гитаре, скрипке, аккордеоне, контрабасе и т. д.
Эти музыканты часто используют комбоусилители и не считают использование 19-дюймового стоечного оборудования очень практичным. Опыт показал нам, что эти инструменты часто требуют высококачественного эквалайзера и сбалансированного линейного драйвера. Мы интегрировали эти функции в удобный формат педалей.
Для максимальной гибкости мы сочли необходимым создать высококачественный 3-полосный полупараметрический эквалайзер.
3-полосный параметрический предусилитель Carl Martin одинаково хорошо подходит для настройки звука электрогитар, бас-гитар и других электронных инструментов, а также для прямой студийной записи.
3-полосный параметрический предусилитель имеет встроенный стабилизированный (+-12 В) источник питания, что позволяет нам разрабатывать схемы высочайшего качества с максимальным запасом мощности.

Цена ЕС вкл. НДС 249,00 €

Цена USA/NON EU $ 266,00

Руководство по продукту

Обзоры

Гитарный игрок (США)
Я мог представить студийный игрок почти все через этот педаль, сладкий или оборужены, чтобы подать в носо ситуация. А благодаря прозрачному усилению этот бокс станет отличным выбором для тех, кто ищет мощное, чистое звучание соло.

Журнал Guitarist (Франция)
Эта педаль предлагает широкий спектр применения для электрогитары, электробаса
и электроакустической гитары. И даже в качестве активного DI-бокса с выходом XLR.
В любом случае результат отличный.

Bassist (Великобритания)
Высокопроизводительные педали с низким уровнем шума, которые можно использовать на концертах или в студии, – редкие звери, но здесь это именно тот случай. Педали, которые работают с таким уровнем эффективности и такого качества, с таким уровнем родословной недешевы, но в то же время и не дороги. Если вы любите платить за качество, то Carl Martins не будут лишним.

С уважением, Jihef (Франция)
Ваш 3-х полосный параметрический + предусилитель действительно превосходен! Я использую его с 2005 года для моих пассивных басов и безладовых басов для моих концертных выступлений и моей студии звукозаписи (композиций).
Он раскрывает все частоты моих настроенных басов в сочетании с широкополосным усилителем.
Я играю на гитарах и бас-гитарах с 1975 года и, как звукорежиссер, я «настольный».
Вообще не люблю делать коммерческую рекламу (замаскировал марку своих гитар и басов),
, но на этот раз я хотел продвигать качественный продукт, способный воспроизводить звуки моего баса так, как я этого хочу. com/jihefdegaillac
но я ничего от вас не жду.

В Harmony Central
2 года назад я купил сделанный на заказ усилитель Evans Jazz Enclosure 150 из США. Он был заявлен как самый чистый полупроводниковый усилитель, сделанный для джазменов и т. д. Мне стоило целое состояние, чтобы привезти его сюда, в Польшу, где я живу. Мое первое впечатление было отличным, но через некоторое время в ситуации с высокой громкостью я почувствовал, что усилитель заглушает некоторые ноты.
С сердцем на моем плече, как мы в Польше говорим, я принял решение продать эту унылую, грязную красавицу. Я сказал себе, давайте возьмем королеву клира, как кто-то сказал – знаменитый Roland Jazz Chorus 120. С этим я не могу ошибиться, могу ли я…. И снова я подключил все свои гитары, и начался тот же кошмар. Звук, покрытый старой курткой, вот что я думаю. Так что я пришел к выводу, ВОЗМОЖНО ДЛЯ ВАС ОЧЕВИДНО, что это нормальная ситуация, что большая громкость всех усилителей имеет тенденцию к более темному тону и добавлению некоторых средних частот из-за специфики природы гитарных звукоснимателей. Играю более 10 лет метал, рок но в основном джаз и дурацкую классику-кантри хоррор но очевидной правды не заметил. Я думал, что так и должно быть. И Я ПОЛУЧИЛ КОРОБКУ КАРЛА МАРТИНА. УДИВИТЕЛЬНО. Может быть, я из тех парней, которые громко поют, потому что никто никогда не играл с эквалайзером, но этот изменил мою жизнь. Я мечтал получить эти первозданные тона, например, Билла Фризелла или древесной благодати Пэта Мартино. Конечно, в домашней студии можно добиться почти такого же звука, но в живом исполнении это происходит очень проблематично. Эти проклятые средние частоты, эта грязь, вы говорите, КУПИ СЕБЕ АКУСТИЧЕСКУЮ ГИТАРУ, ладно, я хотел чистый, округлый, членораздельный звук и эта коробка дала это!!!!!!
Я использую полуакустическую арктоп-гитару Yamaha Sa2200, Epiphone Emperor 80-х годов, гитару с нейлоновыми струнами Alhambra 9P и встроенным предусилителем Fishman вместе с компрессором Carl Martin, Boss TU-2, винтажным Pro Co Rat и иногда сигнальным процессором TC Electronic M300, все с Кабели Planet Waves.
С этим оборудованием я могу получить любой звук, какой захочу. ЛЮБЫЕ!!!!!!
Есть небольшое шипение, но только на высоких и максимальных частотах.
Он называется предусилитель, ну может он один, может он убивает звук твоего усилителя, может быть, но в одном я уверен точно, я нашел свой звук с моей голландской коробкой. Я делаю вид, что эта коробка переводит язык моих усилителей на мой вкус. Эванс звучит потрясающе, Roland JC теперь настоящий монстр разрушения. Мой звук не очень органичен, как можно было бы ожидать от джазмена или психоделического музыканта, несколько холоден как-то, но я подстраиваю его под свои предпочтения, одному нравится курица, другому — утка. Эта коробка незаменима для потребителей кур и/или уток………..
С искажением перед этим в сигнальной цепи Карл Мартин рулит!!! Звуковые возможности безграничны, от грайнд-кора, семипыльного нью-метала до криков Джеффа Бека.

Subjective3 _ Shop JDS LABS

Джош Ф.

«Прибыл сегодня утром.. Великолепно. Просто блестяще. Надежная сборка. Надежный звук. Привет JDS Labs!»

@AustinBlairRace

Спасибо, что пригласили меня сегодня, @jdslabs! Приятно видеть, что местная компания процветает и продолжает производить первоклассные продукты прямо здесь, в Коллинсвилле, штат Иллинойс 👍

@Paul

Элемент 3 установлен, и что я могу сказать. Какой апгрейд. Экран такой полезный, и мне очень нравятся приращения регулировки громкости. Просто теперь так приятно менять громкость!

Тэ

Просто хотел поблагодарить команду! Element III прекрасно сочетается с Focal Clears.

Грег А.

Я использую OL DAC с ноутбуком Surface, emotiva bas x a100, polkaudio s15 и Dayton Sub 800. Мне очень нравится OL DAL, он отлично работает с моей системой

Мишель Г.

Очень рада собрать свой cMoyBB!

@Paul

Элемент 3 установлен и что я могу сказать. Какой апгрейд. Экран такой полезный, и мне очень нравятся приращения регулировки громкости. Просто теперь так приятно менять громкость!

Локи К.

Я так люблю вашу Цель2!! Шедевр!

Адам Н.

«Наслаждаюсь Элементом с моим эфиром Cs!»

Стив Л.

Я поражен качеством звука JDS Element с Massdrop AKG K7XX. Плавное и легкое воспроизведение всех частот с огромной мощностью. Убийственный усилитель и ЦАП! Отличная работа JDS Labs!

@pramodnundlall

Наслаждаюсь своим стеком!!! @jdslabs

@skotterbutt

«Чувак, у @jdslabs есть отдел быстрой доставки.»

Мэнни

Святое объяснение, какая заметная разница! Мои маленькие PSB были способны на гораздо большее, и ваш ЦАП только что показал это. Я думаю, что ваш слоган должен звучать так: «Вам не нужно быть аудиофилом, чтобы услышать разницу, которую делает отличный ЦАП». a Audeze LCD-X (2021) и CD-плеер Tascam CD-500B через S/PDIF.

The Element 3 «поразил» меня своей звуковой сценой с самого первого прослушивания…

Энди Л.

Мне нравится моя установка JDS!

@JTCPingas

Большое спасибо @jdslabs за досрочную поставку усилителя Atom! Я уже влюблен в это дело! Большое спасибо, ребята!

Marlyece B.

«Только что получил свой первый усилитель. O2. Отличный, прочный маленький мощный блок. Он действительно открывает звуковую сцену и делает звук более полным с моими AKG 700. Я также настроил свой усилитель. Отличный способ сделать ваш усилитель вашим !»

@DrJorts

Купил новое аудиооборудование у @jdslabs, и Def воспользовался их бесплатной индивидуальной гравировкой

Jazmanaut

Просто отличное обслуживание клиентов и никаких глупых продуктов, только чистое исполнение!

@iamkdh92

O2+ODAC запаяны и звучат фантастически. Было любопытно, насколько хорошо получится гравировка на корпусе с градиентом . .. @jdslabs чертовски убил его! Выглядит и звучит чертовски чисто!

@thwk_

От одного самодельного проекта к другому… 🤓😎 Спасибо @TheMagP1 & @jdslabs #O2Amp #ODAC #AIYProjects

Сэм Дж.

Просто хотел отметить отличное обслуживание клиентов; Я отправил электронное письмо в раздел «Сделай сам» с запросом относительно моего вышедшего из строя усилителя O2, и я думал, что заголовок «мы отвечаем быстро» даст мне ответ в течение 24-48 часов, я был потрясен, получив ответ…

@Autophase

Отлично звуковая комбинация @TIDAL masters в качестве источника, через @jdslabs #ODAC в @YamahaUK AX392 и, наконец, из моего @TannoyHiFi DC6T Digital действительно ошеломляет, если все сделано правильно

@NarptGaming

Мои новые Sennheiser 6XX рядом с таким же новым Element от @jdslabs

Тим М.

JDS хорошо справляется со своей работой, не прибегая к гиперболе, чтобы вывести продукт за дверь. Рад, что мои исследования привели меня к этой небольшой компании с разумными ценами и надежными продуктами.

Joao A.

Только что прибыл мой новый предусилитель cMoyBB! Выглядит отлично, а звучит еще лучше!

Болт V.

My Objective 2 отлично работает и хорошо выглядит. Уронил немного монетки на симпатичную маленькую подставку для топпинга на Амазоне. Еще раз большое спасибо JDS! Я получаю много комплиментов по поводу звука и внешнего вида усилителя

@poa_nyc

Конфетная банка. Усилитель жесть. @jdslabs

@0x

The Element от @jdslabs

Valentas N.

«ODAC REV B — лучший ЦАП (малого размера) на рынке, который я когда-либо тестировал, пуленепробиваемый дизайн, очень надежный, протестирован на ПК/Mac в буквальном смысле «подключи и работай».

@elijah_io

«Еще раз спасибо @JDSLabs за потрясающий усилитель для наушников O2. Очень впечатлен, теперь присматриваюсь к вашему OL DAC.»

@gadgetman007

«Подобрал O2 + ODAC. Классная гравировка от @jdslabs.»

Ryan L.

Привет, недавно купил The Element, должен сказать, что это лучший ЦАП/усилитель, который я использовал в этом ценовом диапазоне, на мой взгляд (уши) он превосходит даже ЦАП/усилители вдвое по своей цене. Продукт понравился, поддержка была отличной, продолжайте в том же духе, г…

@JTCPingas

OL Предусилитель Switcher очень полезен. У меня есть один для удобного управления громкостью для моих новых динамиков, которые мне очень нравятся! Наушники всегда будут иметь место в моем сердце, а EL AMP+EL DAC — самые сексуальные аудиоустройства, которые я когда-либо видел! Чистый, нейтральный…

Стив Н.

Love the Objective 2 — классный маленький усилитель!

@ddx_ow

Я добрался до конца игры. И, мальчик, это, конечно, звучит мило. @UltimateEarsPro @jdslabs

Джесси

Эй, ребята, я наконец-то нажал на триггер элемента 3 и должен сказать, что он мне очень нравится. Монолитная ручка — это именно то, что я хотел, сидя на своем столе.

Oz M.

Стек El прибыл только сегодня, благодаря чему звучание Elear стало более прозрачным, мне очень нравится. 9

@M_Shenay

мой новый OL Switcher надежнее! Если вы когда-нибудь задумывались о приобретении переключающего предусилителя, поверьте мне, чем раньше вы его приобретете, тем лучше!

Даниэль Л.

Купил пару устройств у JDS. Они абсолютно образцового качества. Я купил у них Element пару лет назад, и у меня не было причин покупать еще один ЦАП/усилитель.

@the_mckern

Сегодня прибыл новый элемент JDS Labs. Просто проторчу в офисе всю ночь в наушниках.

Ондрей К.

Привет из Чехии!

hazemac

OL DAC для меня — замечательное обновление. Более прозрачный. Чистый. Настоящий. Даже без замены усилителя. Молодец, ДДС. Спасибо.

@kelko

Престижность @jdslabs — их продукты не только потрясающе хороши. Их обслуживание клиентов и поддержка одинаково потрясающие. Спасибо за всю помощь ðŸ™

Stephen A.

Моя установка для прослушивания Я очень доволен звуком. JDS Labs делает исключительные продукты!

@Dmitry49

ОБОЖАЮ медное кольцо вокруг ручки громкости. Element от @jdslabs — мой новый настольный ЦАП.

Ryan L.

«Привет, недавно купил The Element, должен сказать, что это лучший ЦАП/усилитель, который я использовал в этом ценовом диапазоне, на мой взгляд (уши) он превосходит даже ЦАП/усилители вдвое по своей цене . »

Haris J.

Люди всегда говорят о том, насколько хороша та или иная компания. что я не испытал нигде…

Dunring

Только что получил один из них на днях, есть два оригинальных стека, но это первая + версия. Ничего себе, на Beyerdynamic T90 они звучат исключительно, просто тонны мощности при низком усилении для 250-омного материала.

Педро В.

Получил сегодня комплект O2, собрал за некоторое время и, вау, вау, вау!

@KeithTurner492

Мои наушники наконец-то готовы! @jdslabs @Audeze

Томер Г.

Новая игрушка: JDS Labs, Inc. El DAC. Первоначальное впечатление — удивительно нейтральный звук, а также замечательное разрешение и детализация

@MarcoMHanna

Большая ручка. Большая мощность. Хорошо, я всю свою жизнь был нубом со звуком до сегодняшнего дня. Они питают мои HD 700, и мне кажется, что я впервые услышал музыку. @jdslabs, ребята, вы делаете потрясающие вещи!

Mark J.

«Только что получил свой ODAC, звучит великолепно, это устройство именно то, что мне нужно и то, что я хотел. »

Дэн М.

Моя новая индивидуальная цель 2 — мое новое секретное оружие для совмещения университетских заданий. Звучит потрясающе с моими наушниками 2i4 и K702. Спасибо, парни! 🙂

@bmwilson14

За свою жизнь у меня было МНОГО звукового оборудования, но мой любимый элемент @jdslabs — мой любимый. (в паре с @Audeze LCD-2)

@joshrogosin (NPR Tiny Desk Producer)

Отличное оповещение о снаряжении 🚨. Больше никакого шипения с моим новым усилителем для наушников O2 от @jdslabs. Концерты #tinydesk никогда не звучали так хорошо 🤩 🎧 🎶

Жанетт Ю.

Очень хорошее обслуживание клиентов. Абсолютно рекомендую этот магазин для высококачественного аудиофильского оборудования. Где бы вы ни находились, эти ребята позаботятся о вас.

Даниэль В.

Только что получил задание 2. Все из упаковки. Масса. Материал и самое главное качество звука 10/10. Даже был пойман сумкой esd, в которой он находился. Я вернусь для любых возможных аудио потребностей

@asaph

Привет, @jdslabs Элемент звучит неземно и выглядит круто с моим аватаром, выгравированным на ручке.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
