Трехфазный силовой трансформатор
Трансформаторы являются востребованным оборудованием в любой сфере, где требуется преобразование электроэнергии. У нас вы можете купить трансформатор разных категорий. Для уточнения подробностей звоните нам по телефону +7(343)287-46-42.
Силовые трансформаторы представлены многочисленными наименованиями, которые определяют принадлежность устройства к одной из классификаций.
Независимо от их категории, главной функцией трансформаторов является передача электроэнергии. Без них невозможна работа любых предприятий или систем, где требуется электроэнергия. Конечно, для каждой сферы деятельности существует своя категория таких устройств. При проектировании силового трехфазного трансформатора учитываются свои особенности. Рассмотрим их.
Трехфазный силовой трансформатор: особенности и преимущества
Данные трансформаторы применяется для осуществления процесса трансформации трехфазного тока. Он имеет стержневую конструкцию. Сердечник представляет собой совокупность трех стержней, которые расположены в одной плоскости. Сверху и снизу они соединены ярмовыми балками. Таким образом, получается, что обмотки трехфазной силовой конструкции связаны между собой посредством общей магнитной цепи. Такое соединение может быть выполнено схемой звезды или треугольника.
Также трансформация трехфазного тока может производиться с помощью использования трехфазной группы, которая состоит из троицы однофазных трансформаторов.
Конструкция такой совокупности представляет собой следующее: рядом устанавливаются три однофазных трансформатора вместе с внешними зажимами обмоток высокого напряжения и низкого, что соединяют их в трехфазные схемы. Полученный трехфазный силовой трансформатор будет иметь три разных электромагнитных системы и общую электрическую схему.
Конструкция магнитопровода
Трехфазные силовые трансформаторы подразделятся на категорию стержневых и броневых. Стержневые, в свою очередь, делятся на:
- Трансформаторы с симметричной магнитной цепью;
- Трансформаторы с несимметричной магнитной цепью.
Они состоят из трех металлических стержней, которые сверху и снизу охвачены железными накладками ярмами. Каждый стержень при этом имеет первичную и вторичную катушку одной фазы.
Конструкция с симметричной системой располагает стержнями в одной плоскости. У несимметричной же системы стержни располагаются по углам равносторонней треугольной фигуры. Такое расположение дает равноценные магнитные сопротивления для потоков всех трех фаз.
При магнитной системе несимметричного типа неравенство сопротивлений для разных потоков фаз приводит к неравенству токов холостой работы при одном фазовом напряжении в отдельных фазах.
Броневой трансформатор состоит из трех однофазных, которые приставлены друг к другу ярмами. Их преимущество перед стержневыми заключается в том, что они имеют короткие пути замыкания магнитного потока, что означает малые токи холостой работы. Недостаток же состоит в плохой доступности обмоток при необходимости в ремонтных работах и худших условиях охлаждения из-за окружения этих обмоток железом.
Трехфазные трансформаторы: подробное руководство

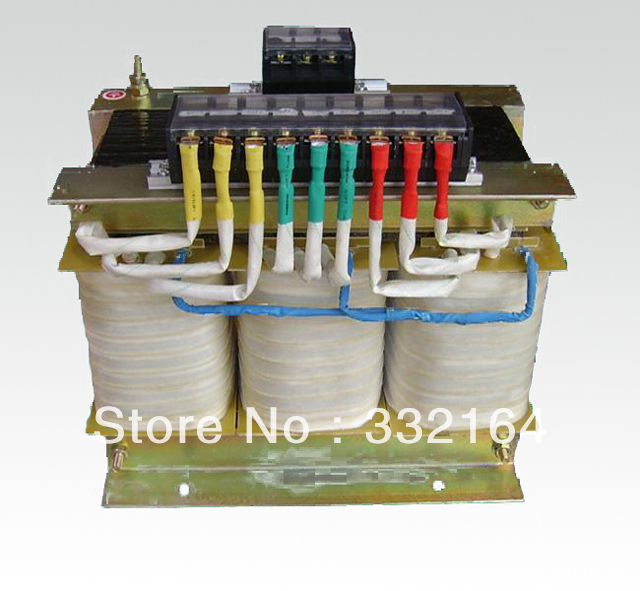

Рисунок 1: Трехфазный трансформатор
Трехфазные трансформаторы — это пассивные машины, передающие электрическую энергию между цепями. Во вторичной цепи магнитный поток индуцирует электродвижущую силу (ЭДС), повышая (увеличивая) или понижая (понижая) напряжения без изменения частоты. Существуют различные виды электрических систем, поэтому трансформаторы должны работать вместе с совместимыми системами.
Трехфазный трансформатор работает с трехфазной электрической системой переменного тока, чтобы обеспечить потребителей стабильной и безопасной для устройства электроэнергией. В зависимости от отрасли или области применения размер, конструкция, вольт-амперный номинал и несущая способность трехфазного трансформатора будут различаться.
Содержание
- Что такое трехфазный трансформатор?
- Что такое трехфазная электрическая система?
- Значение закона индукции Фарадея
- Различные типы трехфазных трансформаторов
- Трансформатор трехфазный состав
- Конфигурации с трехфазным трансформатором
- Применение трехфазных трансформаторов
- Часто задаваемые вопросы
Автотрансформатор
Постоянное напряжение
Трансформатор тока
Трансформатор безопасности
Однофазные трансформаторы
Трехфазные трансформаторы
Трансформаторы напряжения
Что такое трехфазный трансформатор?
В некоторых выпрямительных трансформаторах постоянного тока трансформаторы напряжения могут быть сконструированы для однофазной или двух-, трех-, шести- и даже сложных комбинаций до 24-х фаз.
В процессах производства, распределения и передачи электроэнергии может использоваться трехфазная сеть, обозначаемая как 3φ или 3 фазы. Трехфазный трансформатор работает от трехфазного источника питания, и первичная и вторичная обмотки имеют три набора обмоток.
Рисунок 2: Трехфазный трансформатор с тремя наборами обмоток на первичной и вторичной сторонах
Что такое трехфазная электрическая система?
Трехфазные и однофазные электрические системы используют переменный ток (AC). Переменный ток обычно имеет синусоидальную форму, но также могут генерироваться другие формы волны, такие как прямоугольные, треугольные и сложные волны. Сигналы переменного тока обладают тремя важными свойствами: амплитудой, периодом и частотой. Амплитуда описывает величину волны. Период — это когда происходит одно полное колебание, а частота — это количество циклов, возникающих в секунду.
Полное колебание переменного тока имеет как пик, так и впадину. Для обычного цикла 360° эти точки находятся на 90° и 270°.
Однофазная система имеет один пик и впадину в пределах одного проводника, и эти точки испытывают максимальные величины, но в противоположных направлениях. С другой стороны, трехфазные системы имеют три пика и впадины на трех проводниках. Напряжения и токи опережают или отстают друг от друга на 120° (см. рис. 2).
Значение закона индукции Фарадея
Работа всех типов трансформаторов подчиняется закону индукции Фарадея – он гласит, что величина ЭДС, индуцированной в цепи, прямо пропорциональна скорости изменения магнитного потока, отсекающего по цепи.
Следовательно, проводник, помещенный рядом с изменяющимся магнитным полем, например, от электромагнита с питанием от переменного тока, будет иметь электрический ток. Электромагнитные цепи такого типа называются первичными обмотками.
По мере того, как электрический ток схлопывается и непрерывно генерируется с определенной частотой, магнитное поле схлопывается и воссоздается аналогичным образом. Это переменное магнитное поле индуцирует ток в проводниках, перерезанных этим потоком; тогда они называются вторичными обмотками.
Частота одинакова на обеих обмотках.
Различные типы трехфазных трансформаторов
Трехфазные трансформаторы можно разделить на категории в зависимости от их конструкции. Существует два типа трехфазных трансформаторов: стержневые с первичной и вторичной обмотками, намотанными на один сердечник, и оболочковые трансформаторы, объединяющие три однофазных трансформатора.
С сердечником
В трехфазных трансформаторах с сердечником сердечник имеет три ветви в одной плоскости. Каждое звено содержит первичную и вторичную обмотки, и эти обмотки равномерно распределены между тремя ветвями. Нередко можно услышать об обмотках высокого напряжения (ВН) и низкого напряжения (НН).
Поскольку обмотку низкого напряжения легче изолировать, эти обмотки располагаются ближе к сердечнику, чем катушки более высокого напряжения. Последние обмотки наматываются вокруг первых, между ними находится изоляционный материал. В этой конструкции обмотки магнитно связаны друг с другом, при этом одна обмотка использует другую пару ветвей в качестве обратных путей для своего магнитного потока (см.
Рисунок 3).
Кожуховой
Кожуховой трехфазный трансформатор состоит из трех отдельных однофазных трансформаторов. Три фазы этого трансформатора имеют практически независимые магнитные поля, а сердечник этого трансформатора имеет пять ветвей, как показано на рис. 3.9.0003
Обмотки ВН и НН располагаются вокруг трех главных ветвей. Как и в трехфазном устройстве с сердечником, катушка низкого напряжения находится ближе всего к сердечнику. Две крайние ветви служат обратными путями потока.
Магнитный поток делится пополам, когда поле приближается к ярму. Обычно внешние конечности и хомут вдвое меньше основных конечностей. Вы можете уменьшить высоту трансформатора, уменьшив размер ярма.
Рис. 3: Трансформаторы с кожухом (A) и сердечником (B)
Устройство трехфазного трансформатора
Помимо сердечника и обмоток, в трансформаторе есть другие важные части, как описано ниже:
- Изоляция: Эта часть действует как барьер, отделяющий обмотки от сердечника.
- Трансформаторное масло: Трансформаторное масло выполняет две основные функции: изоляция и охлаждение. Изоляционные свойства масла предотвращают короткое замыкание и искрение. Это масло действует как охлаждающая жидкость, отводя тепло от сердечника и обмоток.
- Термометры: Термометры контролируют температуру масла.
- Системы сброса давления: Системы сброса давления являются частью протокола безопасности. Они разряжают ситуации избыточного давления, когда масло вспыхивает из-за коротких замыканий.
- Охладитель: Система охлаждения охлаждает охлаждающую жидкость. Он охлаждает горячее масло через трубки с водяным или воздушным охлаждением. Затем охлаждающая жидкость возвращается в сердечник и обмотки.
- Бак: Бак защищает обмотки и сердечник трансформатора от внешних воздействий и удерживает охлаждающую жидкость.
- Расширитель масла: Расширитель масла представляет собой емкость, устанавливаемую отдельно от бака.
- Регуляторы напряжения: Регуляторы напряжения изменяют выходное напряжение, которое имеет тенденцию к снижению в условиях нагрузки. Изменение числа витков с помощью переключателя ответвлений регулирует коэффициент напряжения.
- Газовое реле: Газовые реле имеют другое название – реле Бухгольца. Он удерживает выпущенный газ, пузырящийся из бака трансформатора, и появление этого свободного газа указывает на наличие проблемы с трансформатором.
- Сапуны: Сапуны обеспечивают сухость трансформаторного масла. Эти сапуны удаляют влагу из воздушных карманов над уровнем масла расширителя.
Конфигурации с трехфазным трансформатором
Эти трехфазные машины имеют два важных соединения; конфигурации звезды и треугольника.
Конфигурация «звезда» также называется соединением «звезда».
У него четыре вывода, но три обмотки. Три обмотки образуют три фазы цепи, а четвертая клемма — это клемма, где встречаются остальные три обмотки; это общая нейтральная точка.
Соединение треугольником, также известное как сетчатое соединение, представляет собой соединение трех обмоток, концы которых соединены, образуя замкнутый контур. Он имеет три клеммы и обмотки без нейронной точки, вместо этого используются заземляющие соединения. Соединение по схеме «треугольник» настраивается в высокоуровневые системы путем заземления средней точки одной фазы, как показано на рис. 4.
Рис. 4: Соединения по схеме «звезда» и «треугольник»
Характеристики напряжения и тока
Существуют плюсы и минусы использования систем подключения трехфазных трансформаторов по схеме «звезда» или «треугольник». Понимание фазных и линейных токов и напряжений имеет первостепенное значение для выбора правильной системы для ваших приложений.
Фазные токи и напряжения измеряются на одном компоненте, тогда как параметры линии измеряются на двух клеммах.
Таблица 1 демонстрирует отношения между этими характеристиками:
| Соединение | Фазное напряжение | Напряжение сети | Фазный ток | Сетевой ток |
| Звезда | ПО = ВЛ / √3 | ВЛ = √3 * ВП | ИП = ИЛ | ИЛ = ИП |
| Дельта | ВП = ВЛ | ВЛ = ВП | IP = IL / √3 | IP = √3 * IL |
Таблица 1: Характеристики трехфазного напряжения и тока
- ВЛ: Линейное напряжение (линейное напряжение)
- VP: фазное напряжение (фазное напряжение)
- IL: линейный ток
- IP: фазный ток
В дополнение к напряжениям и токам, для расчета трехфазного трансформатора потребуется еще один параметр для правильного расчета устройства – коэффициент трансформации (TR).
Поскольку трансформатор представляет собой линейную машину, напряжения во вторичных обмотках можно определить с помощью первичных напряжений и коэффициента трансформации. Это отношение витков вторичной и первичной обмоток.
Схемы обмоток трехфазного трансформатора
Первичная и вторичная обмотки трехфазного трансформатора могут иметь разную или одинаковую конфигурацию. Четыре основных перестановки включают в себя:
Конфигурация «звезда-звезда» (Y-Y)
Первичная и вторичная катушки намотаны по системе «звезда». Основное преимущество заключается в том, что с двух сторон трансформатора имеется нейтральная клемма, позволяющая выполнить заземление. Заземление устраняет искажения формы волны. Без заземления работа такого трансформатора удовлетворительна, если три нагрузки на трех фазах сбалансированы. Это в основном для небольших трансформаторов высокого напряжения.
TR = VS / VP = NS / NP = IP / IS
- VS: Вторичное напряжение
- VP: Первичное напряжение
- IS: Вторичный ток
- IP: Первичный ток
Это соединение уменьшает количество витков, поскольку фазное напряжение составляет 1/√3 линейного напряжения.
Количество необходимой изоляции также снижено.
Рис. 5: Соединение звезда-звезда
Конфигурация треугольник-треугольник (Δ-Δ)
Первичная и вторичная катушки расположены по схеме треугольник. Эта система предназначена для больших трансформаторов низкого напряжения и использует большее количество витков, чем тип Y-Y. Одним из преимуществ этого соединения является то, что оно совместимо с несимметричными нагрузками на фазы. Еще одним преимуществом является то, что даже когда трансформатор отключен, его 3-фазные нагрузки могут оставаться запитанными. Обычно это конфигурация открытого треугольника с уменьшенной мощностью.
В конфигурации треугольник-треугольник:
TR = VS / VP = NS / NP = IP / IS
- VS: Вторичное напряжение
- VP: Первичное напряжение
- IS: Вторичный ток
- IP: Первичный ток
Рис. 6. Конфигурация треугольник-треугольник
Конфигурация звезда-треугольник или звезда-треугольник (Y-Δ)
В этой конфигурации первичная обмотка соединена звездой и заземлена на нейтральном выводе.
Второстепенные витки соединяются в треугольную систему. Его основная область применения — понижение напряжения на стороне подстанции электропередачи.
Вторичное и первичное линейное напряжение имеют отношение, которое в 1/√3 раза превышает коэффициент трансформации устройства. Существует также 30-градусный сдвиг между первичным и вторичным линейным напряжением.
Конфигурация треугольник-звезда или треугольник-звезда (Δ-Y)
Первичная обмотка подключается по схеме треугольник, а вторичная — по схеме заземленной звезды. Он в основном используется в повышающих трансформаторах, расположенных там, где начинается линия передачи. Вторичное и первичное линейные напряжения имеют отношение, которое в √3 раза превышает коэффициент трансформации устройства. Существует также 30-градусный сдвиг между первичным и вторичным линейным напряжением, как в трансформаторе звезда-треугольник.
Рисунок 7: Конфигурация «треугольник-звезда»
Помимо четырех основных перестановок существуют еще две конфигурации.
Эти другие являются продуктом изменения первичной обмотки треугольником и звездой. Они включают в себя:
Соединение «открытый треугольник» (V-V)
В этой системе два трансформатора. Соединение V-V вступает в силу, когда один из трансформаторов отключен, но по-прежнему требуется обычная работа нагрузки. Обслуживание будет продолжаться до тех пор, пока не потребуется ремонт или замена установленной в таких случаях.
Эта конфигурация может поддерживать небольшие трехфазные нагрузки, когда установка полного блока трехфазных трансформаторов не требуется. Его пропускная способность составляет 57,7% от полного соединения треугольник-треугольник.
Соединение Scott-T (T-T)
В этой системе обмотки трехфазного трансформатора используются два трансформатора. У одного есть центральные отводы на первичной и вторичной обмотках, известный как главный трансформатор. Другой трансформатор, называемый тизерным трансформатором, имеет отвод 0,87. Тизерный трансформатор работает при 87% номинального напряжения.
Используется при соединении трехфазной системы с двухфазной. Питание электрической печи, работающей от двухфазной системы, является типичным применением соединения Т-Т.
Соединение треугольником высокой ветви
Соединение треугольником высокой ветви происходит, когда вторичная сторона, соединенная треугольником, имеет отвод от центра; затем этот кран соединяется с землей. Такая конфигурация обеспечивает 3-фазное питание (соединение треугольником) и 1-фазное питание.
Это соединение используется как в коммерческих, так и в жилых системах распределения. Потребители могут получать 240 В (линейное напряжение) для больших машин или 120 В (фазное напряжение) для меньшего оборудования или освещения, не требуя дополнительного трансформатора.
Применение трехфазных трансформаторов
Трехфазные трансформаторы — это универсальные машины, которые находят применение во многих областях. Некоторые из наиболее распространенных применений включают:
- В процессах производства и передачи электроэнергии используются трехфазные трансформаторы.
- Трехфазные трансформаторы могут повышать/понижать напряжение во многих отраслях промышленности. Эти трансформаторы широко используются в горнодобывающей, полиграфической, текстильной, лифтовой, промышленной автоматизации и нефтехимии, а также в некоторых других областях.
- Поскольку трехфазный трансформатор может исключить шум и высокочастотные импульсные помехи из своей внутренней связи, они необходимы при изготовлении прецизионных станков. Присутствует в мощных промышленных системах нагрузки, таких как электроприводы и выпрямители, а также в другом оборудовании.
Часто задаваемые вопросы
Может ли трехфазный трансформатор использовать однофазный источник для подачи трехфазного питания?
Невозможно преобразовать однофазные входные напряжения для подачи трехфазной мощности на выходе трансформатора. Фазосдвигающие машины или фазопреобразователи типа конденсаторов и реакторов необходимы при преобразовании однофазной системы в трехфазную.
Можно ли эксплуатировать трехфазные трансформаторы на частотах выше номинальной?
Возможно применение трехфазных трансформаторов на частотах выше номинальных. Но чем выше частота превышает номинальное значение, тем больше снижается регулировка напряжения.
Что означает полное сопротивление, когда речь идет о трехфазных трансформаторах?
Полное сопротивление — это характеристика сопротивления/ограничителя тока трансформатора, обычно выражаемая в процентах. Этот параметр определяет отключающую способность предохранителя или автоматического выключателя для защиты первичных обмоток трансформатора.
Автотрансформатор
Постоянное напряжение
Трансформатор тока
Трансформатор безопасности
Однофазные трансформаторы
Трехфазные трансформаторы
Трансформаторы напряжения
Полное руководство по 3-фазному трансформатору
Что такое 3-фазный трансформатор?
Трехфазный трансформатор — это трансформатор, который работает с трехфазной электрической системой.
В основном, этот трансформатор используется для повышения или понижения высокого напряжения на разных этапах системы передачи энергии. Этот трансформатор был изобретен, поскольку 3-фазное электричество широко используется для распределения электроэнергии из-за его способности обеспечивать сбалансированную нагрузку.
Эти типы трансформаторов изготавливаются путем намотки трех однофазных трансформаторов на один сердечник. После этого их помещают в корпус, заполненный диэлектрическим маслом, выполняющим различные функции.
Поскольку диэлектрик не является проводником электричества, он может обеспечивать изоляцию между обмотками напряжения и корпусом. Это также способствует охлаждению и предотвращению образования влаги, которая может привести к истончению изоляции обмотки.
Принцип работы трехфазных трансформаторов такой же, как и у однофазных, закон индукции Фарадея. Однофазные и трехфазные трансформаторы различались только схемой подключения. Чтобы еще больше объяснить это, лучше взглянуть на трехфазные электрические системы.
Трехфазный трансформатор является генератором и распределителем электроэнергии. Это традиционный метод электрической энергии переменного тока (AC), который генерирует, передает и распределяет крупномасштабную мощность для удовлетворения энергетических потребностей крупных предприятий и учреждений. Его также можно использовать для увеличения или уменьшения напряжения в трехфазной системе по мере необходимости.
Трехфазный трансформатор использует многофазную систему, которая распределяет электроэнергию переменного тока (AC), в то время как во время электрического цикла присутствует обычная передача мощности. Вот почему он обычно используется в электрических сетях по всему миру. Он отлично подходит для работы с большими двигателями и другими тяжелыми нагрузками
Узнать больше: Какие существуют типы обмоток трансформатора? Какие бывают концентрические обмотки?
Каков принцип работы трехфазного трансформатора?
Основная операционная система трехфазного трансформатора сравнима с однофазным, например, индукционным.
Переменное питание подается на основные обмотки и создает ЭДС (электрическое магнитное поле) во вторичной обмотке. Генерируемая величина электромагнитного поля будет зависеть от количества вторичных витков, будь то повышающий или понижающий трансформатор.
Узнайте больше сейчас:9+FAQ О трехфазном повышающем трансформаторе
В чем преимущества трехфазного трансформатора?
Что касается трансформаторов, то трехфазные трансформаторы имеют ряд преимуществ по сравнению с однофазными благодаря следующим характеристикам:
Поиск:Полное руководство по трехфазным комбинированным силовым трансформаторам
Меньше масса
Трехфазный трансформатор имеет меньшую массу по сравнению с однофазным.
Меньший размер
Трехфазный трансформатор имеет меньшие размеры по сравнению с однофазным. Это займет лишь небольшую часть вашего пространства, а это значит, что у вас будет дополнительное место для других вещей.
Заниженная стоимость
Цена трехфазного трансформатора меньше, чем у трех однофазных трансформаторов, хотя они имеют одинаковую мощность. Вы можете проверить авторитетных производителей трансформаторов, таких как Daelim, по разумным ценам.
Простая установка
3-фазный трансформатор уже подключен. Это означает, что у вас не возникнет никаких трудностей при сборке и установке собственного трансформатора.
Практичность в использовании
Что касается практичности, трехфазный трансформатор вас не разочарует. Они могут обеспечивать большие нагрузки и распределять их между крупными предприятиями и учреждениями, которым требуется высокое электроснабжение. Это также не повлияет на потребление энергии и не увеличит ваш счет за электроэнергию. Ваше потребление электроэнергии останется прежним, поскольку оно зависит от мощности ваших машин, а не от подключения к электричеству.
Повышение эффективности
Еще одним преимуществом трехфазного трансформатора является то, что он способен обеспечивать стабильную электроэнергию, что означает, что у вас никогда не закончится энергия.
Требуется меньше проводящих материалов
По сравнению с однофазным, трехфазный использует только меньше проводящих материалов для передачи или распределения электроэнергии. Таким образом, вам придется платить только за меньшее количество материалов и в конечном итоге сэкономить деньги на расходных материалах.
Трехфазная электрическая система
Как однофазные, так и трехфазные электрические системы используют переменный ток или более известный как переменный ток. Переменный ток — это тип электричества, который регулярно меняет направление и амплитуду, обычно изображаемую синусоидальной волной.
Сигналы переменного тока состоят из трех основных свойств; период, частота и амплитуда. И период, и частота определяют временную составляющую волны, тогда как амплитуда определяет силу и величину электричества.
В трехфазных системах ток имеет три пика и три впадины, проходящие по трем отдельным проводникам. Переменные токи не совпадают по фазе на 120° друг от друга. В этих типах электрических систем наибольшая амплитуда достигается чаще за заданный период. Это помогает производить мощность с относительно постоянной скоростью.
С ним связаны: Трансформатор трехфазного двойного питания с автоматическим переключением
Трехфазный сухой трансформатор с эпоксидной смолой класса 20 кВ (1) (1) Масляный трансформатор Трехфазный распределительный трансформатор Миниатюрная подстанция Трехфазный трансформатор мощностью 225 кВАКонструкция трехфазного трансформатора
Трансформатор этого типа имеет шесть обмоток: три на первичной и еще три на вторичной. Каждая обмотка может быть соединена по схеме «звезда» или «треугольник». Эти обмотки можно рассматривать как отдельные однофазные обмотки.
Таким образом, три однофазных трансформатора могут быть присоединены к трехфазному трансформатору. Трансформатор состоит из трех основных частей, а именно:
Первичная обмотка
Первичная обмотка потребляет электроэнергию и генерирует магнитный поток, когда она подключена к источнику электроэнергии.
Другие соответствующие знания:Сколько обмоток в распределительном трансформаторе?
Магнитный сердечник
Относится к магнитному потоку, создаваемому первичной обмоткой. Поток пересекает путь с низким магнитным сопротивлением, соединенный со вторичной обмоткой, образуя замкнутую магнитную цепь.
Просмотр соответствующих знаний:Метод расчета числа витков сердечника силового трансформатора
Вторичная обмотка
Вторичная обмотка обеспечивает требуемое выходное напряжение благодаря общей индукции в трансформаторе. Конструкция трехфазного трансформатора очень похожа на однофазный трансформатор. Его ядро также построено либо по типу ядра, либо по типу оболочки. Обмотки низкого напряжения (НН) и высокого напряжения (ВН) 3-х фаз надеваются на три ветви сердечника.
Тип сердечника
В трехфазном трансформаторе с сердечником сердечник разделен на три ветви. Каждая ветвь проводит обмотки трех фаз как высокого напряжения (ВН), так и низкого напряжения (НН).
Теперь генерируемый поток, созданный первичной обмоткой, будет связан со вторичными обмотками.
Обмотка низкого напряжения (НН) размещается поверх ветви сердечника, а обмотка высокого напряжения (ВН) размещается на обмотке низкого напряжения (НН). Это связано с тем, что количество изоляции, необходимой для изоляции обмотки низкого напряжения от сердечника, невелико.
Трехфазная обмотка состоит из трех стержней сердечника, отстоящих друг от друга на 120°. В трехфазном трансформаторе сердечникового типа одна ветвь функционирует как обратный путь для магнитного потока двух ветвей. Сумма потоков в двух ответвлениях равна потоку в одном ответвлении, служащем обратным путем.
Тип кожуха
Конструкция трехфазного трансформатора кожуха обычно не используется. Этот тип трехфазного трансформатора имеет пять ветвей, где сердечник охватывает обмотки, построенные на трех ветвях. Две другие конечности, найденные между фазами, удерживают три конечности вместе, образуя единое целое.
Это также обеспечивает обратный путь для потоков.
Конструкция этого типа сравнима, когда три однофазных трансформатора расположены друг напротив друга. В отличие от конструкции стержневого типа, каждая фаза имеет свою индивидуальную магнитную цепь и обратный путь для потока. Следовательно, три фазы более независимы в оболочечной форме.
Вам может понадобиться знать: Какова функция сердечника трансформатора? Все, что вы должны знать
Конфигурации трехфазного трансформатора
Конфигурации трехфазного трансформатора имеют две основные формы: треугольник и звезду. Чтобы лучше понять эти два, см. данные ниже.
Соединение треугольником
В соединении треугольником или сеткой три обмотки присоединяются к обоим концам, образуя замкнутый контур. Оба конца подключены к клемме, не имеющей нейтральной точки, и вместо этого используют заземление.
Этот тип подключения также может быть сконфигурирован как система с высокой ветвью путем заземления точки фокусировки одной фазы.
Напряжение в этой конфигурации, измеренное на линии, противоположной фазе с отводом от середины и земле, выше, чем измеренное на клеммах.
Подробнее: Трехобмоточный трансформатор
Соединение звездой
Соединение звездой (соединение звездой) состоит из трех обмоток и четырех клемм. Один конец трех обмоток прикреплен к обычной нейтральной точке или клемме, а другие образуют три фазы цепи.
Вся конструкция сердечника, будь то сердечник или оболочечный тип, размещается внутри пропитанного маслом бака трансформатора вместе с их обмотками. Соединения трехфазной обмотки выполнены внутри бака трансформатора. Первичные и вторичные клеммы трех фаз выведены из бака с помощью втулок для внешних подключений. Наиболее часто используемые соединения обмоток трехфазного трансформатора: «звезда-звезда», «треугольник-треугольник», «звезда-треугольник» и «треугольник-звезда».
Соединение «звезда-звезда»
Соединение «звезда-звезда» работает как при малых токах, так и при высоких напряжениях, что делает его экономичным для трансформаторов.
При этом типе соединения первичная и вторичная клеммы трехфазных обмоток соединяются, образуя букву Y.
Соединение «треугольник-треугольник» Катушка фазной обмотки присоединена к концу другой катушки. При таком соединении вы заметите, что он примет форму дельты, обычно видимой как треугольник. Обмотки, соединенные треугольником, могут производить большие токи при низких значениях напряжения.
Соединение «звезда-треугольник»
Соединение «звезда-треугольник» — это тип соединения обмоток, используемый для снижения уровней напряжения. При этом нейтральная первичная обмотка трансформатора заземляется.
Соединение «треугольник-звезда»
Соединение «треугольник-звезда» представляет собой комбинацию обмотки, соединенной треугольником на первичной стороне, и соединения звезды. Соединение треугольником-звездой используется, когда необходимо увеличить уровни напряжения.
Этот тип подключения лучше всего подходит для распределительных сетей благодаря 3-фазной и 4-проводной системе на вторичной стороне.
Однако его применение ограничено из-за наличия фазового сдвига между первичной и вторичной обмотками.
Узнайте больше: Способ подключения рабочей обмотки трехфазного трансформатора
Где используются трехфазные трансформаторы?
Трехфазные трансформаторы используются во многих отраслях, включая производство, здравоохранение, электротехнические работы и многие другие. Этим упомянутым отраслям нужен надежный и стабильный источник энергии для бесперебойной работы, который можно найти в трехфазных трансформаторах.
Эти трансформаторы могут эффективно нести большие нагрузки и распределять большую мощность, что крайне необходимо во многих крупных отраслях промышленности. Большинство каналов выработки электроэнергии имеют трехфазный характер и имеют диапазон напряжений от 13,2 кВ до 22 кВ.
Чтобы уменьшить потери мощности на распределительном конце, мощность передается при гораздо более высоких напряжениях, например, от 132 кВ до 400 кВ.
Поэтому, если есть необходимость в более высоких напряжениях, используется трехфазный повышающий трансформатор.
С другой стороны, в конце передачи используется понижающий трехфазный трансформатор для понижения этих высоких напряжений до уровней 6600, 400, 230 вольт и т. д. Вот почему трехфазные трансформаторы идеальны, когда речь идет о распределении электроэнергии для крупных предприятий, поскольку они могут идеально сбалансировать мощность.
Эти трансформаторы очень надежны в преобразовании значительного количества энергии из первичного источника в форму, которую они могут использовать для различных машин и коммунальных услуг.
Просмотреть сейчас: Полное руководство по производителям промышленных трансформаторов
Преимущества трехфазных трансформаторов
- Для установки требуется меньше места.
- Эффективность
- Доступность по сравнению с тремя блоками однофазных трансформаторов.
- Транспортировка проста и дешевле.
- Легче установить, так как он предварительно подключен и готов к установке.
- Материала сердечника требуется очень мало, в отличие от трех однофазных трансформаторов для получения того же кВА.
- Меньше по размеру и намного легче.
Недостатки трехфазных трансформаторов
Одним из недостатков трехфазных трансформаторов является отключение всего блока при неисправности одной фазы. Это связано с общим для всех трех блоков ядром. Другими словами, если один блок выйдет из строя, сердечник неисправного блока мгновенно промокнет из-за отсутствия противодействующего магнитного поля.
Без противодействующего магнитного поля возникнет огромная утечка магнитного потока в корпус металлического сердечника. Это может увеличить нагрев металлических частей, что в некоторых случаях может привести к возгоранию. Таким образом, очень важно не забыть отключить трехфазный трансформатор, если вы обнаружите, что одна из фаз неисправна.
Другими недостатками этого трансформатора являются следующие:
- Ремонт трехфазного трансформатора намного дороже по сравнению с однофазным.
- Запасной блок трехфазного трансформатора стоит дороже, чем запасной блок с одним трансформатором.
- С самоохлаждением. Это означает, что мощность трансформатора снижается.
Дополнительная информация: Трехфазный трансформатор: Полное руководство по часто задаваемым вопросам
Более высокие затраты на резервные блоки
Поскольку трехфазный блок состоит из трех отдельных фаз, вы можете ожидать, что он потребует более высоких затрат поскольку всего есть три фазы, которые потребляют энергию из электрической сети вместо одной.
Высокая стоимость ремонта
Трехфазный трансформатор состоит из трех блоков с общим сердечником. Таким образом, когда блок неисправен или поврежден, все три блока должны быть полностью отключены.
Вот почему стоимость неисправных блоков намного выше, чем однофазных, поскольку ремонтировать нужно три блока.
Вам может быть интересно узнать:8+ЧАВО О НЕИСПРАВНОСТИ ТРАНСФОРМАТОРОВ
Пониженная мощность
Трехфазный трансформатор имеет самоохлаждение, что означает, что когда он нагревается, он охлаждается за счет мощности вашего трансформатора. Таким образом, всякий раз, когда его температура повышается, вы можете ожидать, что мощность вашего трансформатора уменьшится.
Дополнительная информация: Полное руководство по трансформатору с масляным охлаждением
Компоненты трехфазного трансформатора:
Регуляторы напряжения
Регуляторы напряжения используются для изменения выходного напряжения. В условиях нагрузки выходное напряжение трансформатора может снижаться. Таким образом, возникает необходимость регулировать коэффициент напряжения путем регулировки витков ответвления. Регулировка производится с помощью переключателя ответвлений в зависимости от частоты, с которой необходимо изменять выходное напряжение.
Термометры
Термометры используются для контроля температуры масла.
Сапуны
Сапуны используются для удаления влаги из воздушного пространства над уровнем масла консерватории, поддерживая сухость трансформаторного масла.
Изоляция
Изоляция служит барьерной системой, отделяющей обмотки от сердечника и две обмотки друг от друга.
Узнать больше:Основные факторы, влияющие на характеристики изоляции трансформаторов
Трансформаторное масло
Трансформаторное масло изолирует и охлаждает выделяемое тепло от сердечника и обмоток. Масло обладает высокой теплоемкостью, способной переносить и отводить это тепло. Поток нефти может создаваться либо за счет термосифонного эффекта, либо за счет перекачки.
С ним связаны:4 Методы сушки трансформатора
Бак защищает сердечники и обмотки от внешних условий, которые могут повлиять на их работу. Он также действует как сосуд для масла.
Расширитель масла
Расширитель масла представляет собой отдельный контейнер, который удерживает расширение масла, поскольку оно может расширяться при нагревании.
Охладитель
Когда масло поглощает тепло, находящееся в системе, оно отдает тепло охлаждающему охладителю. Охладитель или система охлаждения накапливает горячие масла и охлаждает их через трубы с воздушным или водяным охлаждением, а затем возвращает их в обмотки и сердечник.
Газовое реле
Газовое реле собирает свободные пузырьки газа из бака трансформатора. Когда вы заметите наличие свободного газа, это указывает на неисправность внутри трансформатора.
Системы сброса давления
Эти системы представляют собой предохранительные устройства, используемые для снижения избыточного давления при вскипании масла из-за коротких замыканий.
Вам может быть интересно узнать:Три функции и требования к характеристикам трансформаторного масла
Что такое трехфазное?
Трехфазный относится к трехпроводной цепи переменного тока (AC), что означает, что в трехфазной сети есть три переменных тока, которые отстоят друг от друга на 120 электрических градусов.
Каждая ветвь переменного тока может достигать максимального напряжения, которое отделяет только ⅓ завершения цикла. Проще говоря, производство энергии никогда не падает до нуля и остается постоянным. Это одна из основных причин, по которой крупные предприятия всегда выбирают трехфазные трансформаторы.
В трехфазной сети есть два класса конфигураций цепи: треугольник и звезда. В конфигурации треугольника нулевой провод не нужен, его можно использовать только в высоковольтных системах. С другой стороны, для конфигурации «звезда» требуется как заземление, так и нейтральный провод.
Возможно, вы захотите узнать больше о: Что такое трехфазный трансформатор Live Front с монтажом на подушке
Как подключить трехфазный трансформатор?
Чтобы подключить 3-фазный трансформатор, вам необходимо поместить трансформатор между трехфазной нагрузкой и трехфазным источником. Затем найдите три входных провода на трехфазном резервуаре. Имейте в виду, что каждый провод соответствует каждой фазе.
Найдя входные провода, вы можете подключить их от источника к трем входным клеммам, предпочтительно на первичной стороне трансформатора.
Трехфазное питание, одно подключение напряжения
В трехфазном питании у вас есть три проводника и одно подключение напряжения. Вы можете подключить три проводника для трехфазного напряжения и любую пару для однофазного напряжения.
Трехфазное питание, соединение с двойным напряжением
В этом соединении задействовано около трех горячих проводников и заземленный нейтральный проводник. Для трехфазного питания вы можете подключить три горячих проводника, а для однофазного напряжения вы можете подключить два или три горячих проводника.
Подробнее:Способ подключения сухого трансформатора
Для чего нужен трехфазный трансформатор?
Когда дело доходит до передачи электроэнергии, трехфазный трансформатор играет важную роль в обеспечении существенной и постоянной мощности различных крупных отраслей промышленности, таких как судостроение, сталелитейная промышленность, промышленное производство, такие виды деятельности, как газовое бурение , запасы газа и многое другое.
Этот тип силового трансформатора обеспечивает большую помощь в производстве, передаче и распределении больших нагрузок в различных учреждениях, таких как больницы, промышленные здания, квартиры, трансформаторные подстанции и многое другое.
Другое по теме:Что такое использование силового трансформатора?
Чем трехфазный трансформатор отличается от однофазного?
Одним из явных различий между трехфазным трансформатором и одиночным трансформатором является количество проводов. Для однофазного требуется только два провода: фаза и нейтраль. Фазный провод предназначен для подачи питания от источника к любому электроприбору, подключенному к нему. Более того, нейтральный провод передает цепь обратно к исходному источнику энергии.
С другой стороны, трехфазный трансформатор работает через три провода, один нулевой провод и три провода. Трансформаторы размещают в закрытом помещении, заливают диэлектрическим маслом до достижения заданного напряжения.
Узнайте больше: В чем разница между 1-фазным, 2-фазным и 3-фазным питанием?
В чем разница между однофазной и трехфазной системами?
Системы энергоснабжения делятся на две категории: однофазные и трехфазные. Однофазный лучше всего использовать в местах, где требуется только меньшая мощность, так как он может нести только небольшие нагрузки. С другой стороны, три фазы широко используются на крупных предприятиях, таких как фабрики и другие промышленные предприятия, где требуется огромное количество энергии.
Еще одно существенное различие между ними заключается в том, что для однофазного соединения требуется только один нейтральный провод и один проводник, тогда как для трехфазного соединения требуется один нейтральный провод и три проводника для замыкания цепи. Однофазный также менее эффективен и экономичен по сравнению с трехфазным с точки зрения распределения мощности, потому что он имеет только один блок, который работает для выработки и передачи энергии по сравнению с тремя блоками трехфазного трансформатора.
Однофазный лучше всего использовать для бытовых приборов, поскольку для их работы требуется лишь небольшая мощность, а трехфазный идеально подходит для крупных предприятий и больших нагрузок, поскольку он может передавать большую мощность. См. дополнительные различия между двумя ниже.
- В однофазном подключении используется только один нейтральный провод и один проводник, а в трехфазном — один нейтральный провод и три проводника.
- Однофазная система имеет только один фазный провод, и если неисправность возникает в сети, то полностью отключается источник питания, тогда как трехфазная система имеет три фазы, поэтому, если ошибка возникает на любой из фаз , два других будут постоянно обеспечивать питание, что делает его более надежным.
- Три фазы могут передавать максимальную энергию по сравнению с другой.
Поиск:Каковы основные методы заземления нейтрали энергосистем?

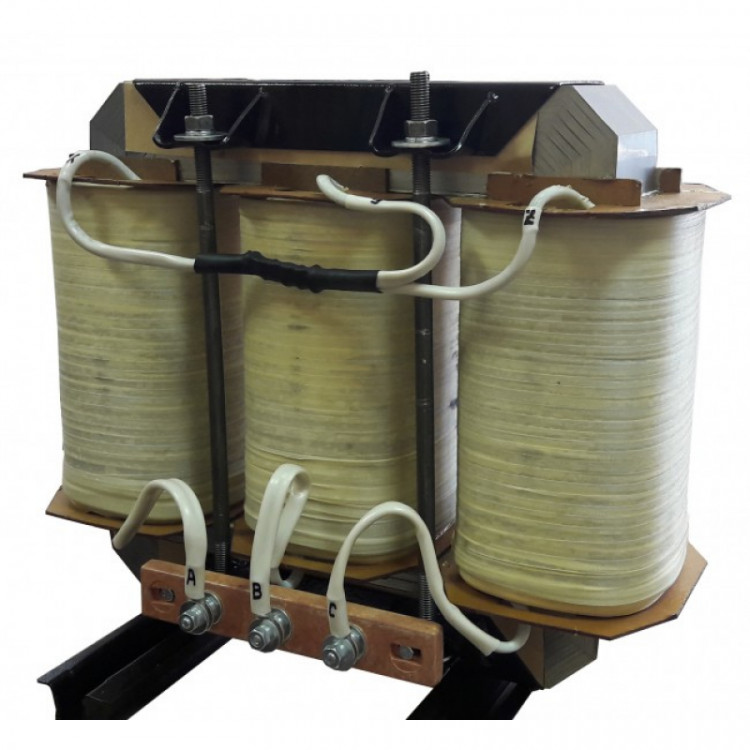

Какова структура трехфазного трансформатора?
Структура трехфазного трансформатора состоит из стального сердечника, корпусов трансформатора и машинных обмоток.
Узнайте больше о: Полное руководство по трехфазным распределительным трансформаторам
Стальной сердечник
Стальной сердечник является одной из важнейших частей конструкции трехфазного трансформатора. Он состоит из трех магнитных столбов, задача которых замыкать магнитную цепь. Стальной сердечник трансформатора этого типа изготавливается из листов электротехнической стали, покрытых с двух сторон изолирующей краской и образующих в совокупности форму цилиндра.
Корпуса трансформаторов
Другой важной частью трехфазной конструкции являются корпуса. Корпус защищает и поддерживает жизненный цикл вашего трансформатора. Он может быть изготовлен из стали, железа или пластика, в зависимости от конструкции оборудования и производителя.
Обмотка машины
Еще одним компонентом трехфазной конструкции является обмотка машины. Он имеет шесть изолированных обмоток, намотанных вокруг цилиндра, который получает и передает мощность на протяжении всей работы машины.
Помогает ли трехфазный трансформатор сэкономить больше?
С точки зрения эффективности, трехфазная сеть может помочь вам сэкономить деньги, поскольку она может генерировать больше энергии без увеличения потребления электроэнергии. Он может сделать для вас больше, особенно если вы владелец бизнеса, поскольку он может поставлять большое количество энергии, что означает отсутствие перебоев в подаче электроэнергии в разгар ведения вашего бизнеса.
Где используются трехфазные трансформаторы?
Трехфазные трансформаторы обычно используются для производства и распределения электроэнергии. Они также используются в мощных нагрузках, таких как приводы двигателей, выпрямители и другое оборудование. Кроме того, они также могут использоваться в приложениях, требующих повышения или понижения мощности линий электропередачи и электростанций.
С ним связаны: Полное руководство по 3-фазному повышающему трансформатору 2021 г.
Какие существуют три типа 3-фазного трансформатора?
Трехфазный трансформатор бывает трех типов: герметичный, открытый и сухой.
Герметичный тип
Герметичный тип способен самоохлаждаться за счет расширения лопасти. Лопасти автоматически расширяются, когда обнаруживают высокую температуру в VH. Когда это происходит, воздух дует в сторону лопастей, охлаждая машину.
Открытого типа
Система охлаждения открытого трансформатора находится в дополнительном баке и лопасти вентилятора. Единственным отличием между ними является вспомогательный маслобак открытого типа.
Сухого типа
Катушки этого типа трансформатора залиты эпоксидной смолой. Его обмотки и магнитопроводы находятся под давлением воздуха, в отличие от обычного трансформатора. Этот тип может восполнить недостатки масляных трансформаторов. Он используется, в частности, в условиях сильного загрязнения, повышенной влажности воздуха, очень низкой температуры окружающей среды.
Просмотреть сейчас:Идеальный трансформатор сухого типа для направляющей
Почему стоит выбрать Jiangsu Daelim?
Компания Daelim занимается проектированием, проектированием и производством высококачественных трансформаторов уже более 15 лет.
Наша компания состоит из экспертов и профессионалов в области рекламы в этой области. В нашей команде есть блестящие исследователи и производственная команда, которые помогают создавать и поставлять исключительные и эффективные трансформаторы для различных предприятий и домов.
Наша команда проходит интенсивное и методичное обучение, направленное на постоянное совершенствование руководящих принципов и систем качества. Наша миссия также состоит в том, чтобы оправдать ожидания и потребности наших уважаемых клиентов, завоевать их доверие и удовлетворить их потребности. Таким образом, мы можем наладить прочные и долгосрочные партнерские отношения с нашими клиентами.
Пекин Daelim Green EP TECH Co. Ltd. основана на опыте и знаниях людей, увлеченно работающих в компании. Каждый персонал постоянно работает с мыслью о предоставлении наилучшей продукции каждому из наших клиентов. В наших интересах внедрить инновационный продукт, такой как трехфазный трансформатор, чтобы дать нашим клиентам преимущество в ведении своего бизнеса без каких-либо перебоев, когда дело доходит до питания.
