Трансформаторы принцип действия и назначение: определение, классификация и принцип работы — RC74 — интернет-магазин радиоуправляемых моделей

Содержание

устройство и принципы работы, назначение и область применения прибора

Название «трансформатор» произошло от латинского слова «transforмare», что значит «превращать, преобразовывать». Именно в этом и заключается его суть — преобразование путем магнитной индукции переменного тока одного напряжения в переменный ток другого напряжения, но аналогичной частоты. Главное назначение трансформатора — использование в электросетях и источниках питания разнообразных приборов.

Устройство и принцип действия
Классификация по видам
- Силовые преобразователи
- Автотрансформаторы (ЛАТР)
- Трансформаторы тока
- Импульсные преобразователи
Область применения приборов

Устройство и принцип действия

Трансформатор — это прибор для преобразования переменного тока и напряжения, не имеющий подвижных частей.

Устройство трансформаторов состоит из одной или нескольких обособленных проволочных, иногда ленточных катушек (обмоток), которые охвачены единым магнитным потоком.

Катушки, как правило, наматывают на сердечник (магнитопровод). Обычно он изготавливается из ферромагнитного материала.

На рисунке схематично представлен принцип работы трансформатора.

На рисунке видно, что первичная обмотка подсоединена к источнику переменного тока, а другая (вторичная) — к нагрузке. В витках первичной обмотки при этом проистекает переменный ток, его величина I1. А обе катушки охватывает магнитный поток Ф, производящий в них электродвижущую силу.

Если вторичная обмотка находится без нагрузки, то такой режим работы преобразователя называется «холостой ход». Когда вторичная катушка под нагрузкой, в ней под действием электродвижущей силы возникает ток I2.

Выходное напряжение при этом зависит напрямую от того, сколько витков на катушках, а сила тока — от диаметра (сечения) провода. Другими словами, если обе катушки имеют равное количество витков, то напряжение на выходе будет равно напряжению на входе. А если на вторичную катушку намотать в 2 раза больше витков, то и напряжение на выходе станет в 2 раза выше входного.

Итоговый ток зависит также и от диаметра провода обмотки. Например, при большой нагрузке и маленьком диаметре провода может произойти перегрев обмотки, нарушение целостности изоляции и даже полный выход из строя трансформатора.

Во избежание таких ситуаций составлены таблицы для расчета преобразователя и выбора диаметра провода под заданное выходное напряжение.

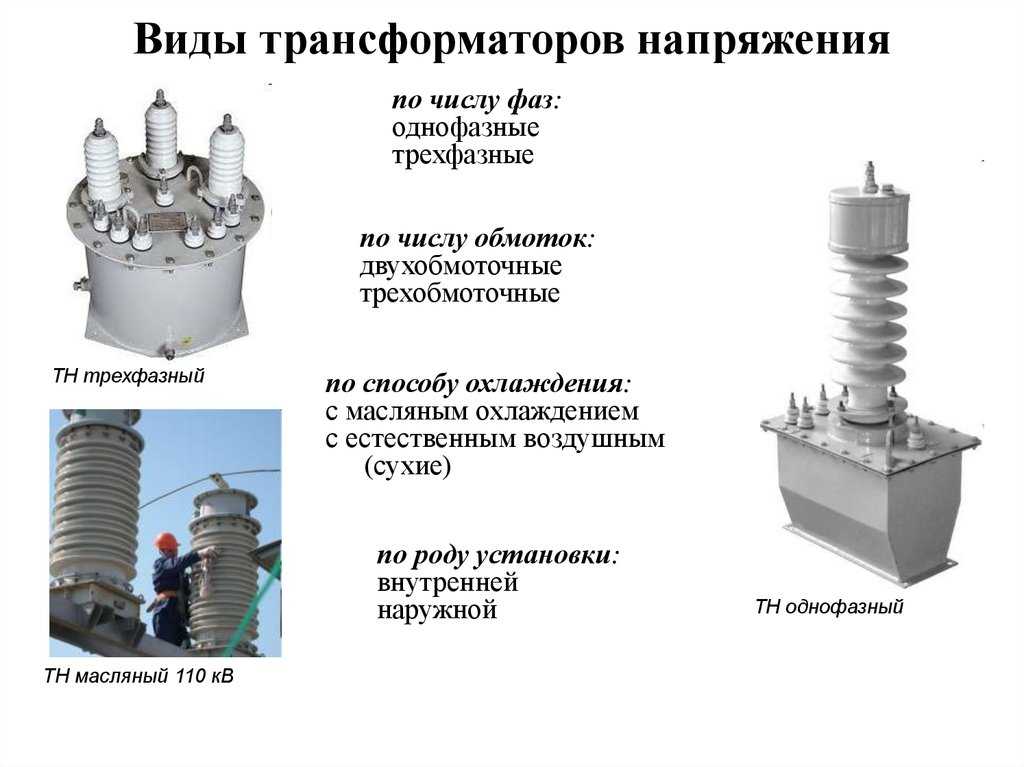

Классификация по видам

Трансформаторы принято классифицировать по нескольким признакам: по назначению, по способу установки, по типу изоляции, по используемому напряжению и т. д. Рассмотрим самые распространенные виды приборов.

Силовые преобразователи

Такой вид приборов применяется для подачи и приема электрической энергии на ЛЭП и с ЛЭП с напряжением до 1150 квт. Отсюда и название — силовой. Эти приборы функционируют на низких частотах — порядка 50−60 Гц. Их конструктивными особенностями является то, что они могут содержать несколько обмоток, которые располагаются на броневом сердечнике, изготовленном из электротехнической стали. Причем катушки низкого напряжения могут быть запитаны параллельно.

Такой прибор носит название трансформатор с расщепленными обмотками. Обычно силовые трансформаторы помещают в емкость с трансформаторным маслом, а самые мощные агрегаты охлаждают активной системой. Для установки на подстанциях и электростанциях используют трехфазные приборы мощностью до 4 тыс. кВА. Они получили наибольшее распространение, так как потери в них уменьшены на 15% по сравнению с однофазными.

Автотрансформаторы (ЛАТР)

Это особая разновидность низкочастотного прибора. В нем вторичная обмотка одновременно является частью первичной и наоборот. То есть катушки связываются не только магнитно, но и электрически. Разное напряжение получается и с одной обмотки, если сделано несколько выводов. За счет использования меньшего количества проводов достигается удешевление прибора. Однако при этом отсутствует гальваническая развязка обмоток, а это уже существенный недочет.

Автотрансформаторы нашли применение в высоковольтных сетях и в установках автоматического управления, для запуска двигателей переменного тока. Целесообразно их использование при невысоких коэффициентах трансформации. ЛАТР применяют для регулировки напряжения в лабораторных условиях.

Трансформаторы тока

В таких приборах первичная обмотка подсоединяется непосредственно к источнику тока, а вторичная — к приборам с небольшим внутренним сопротивлением. Это могут быть защитные или измерительные устройства. Самым распространенным видом трансформатора тока считается измерительный.

Он состоит из сердечника, выполненного из шихтованной кремнистой холоднокатаной электротехнической стали, с намотанной на него одной или несколькими обособленными вторичными обмотками.

В то время как первичная может представлять собой просто шину или же провод с измеряемым током, пропущенным при этом сквозь окошко магнитопровода. По такому принципу функционируют, к примеру, токоизмерительные клещи. Главной характеристикой трансформаторного тока является коэффициент трансформации.

Такие преобразователи безопасны и поэтому нашли применение при измерении тока и в схемах релейной защиты.

Импульсные преобразователи

В современном мире импульсные системы практически полностью заменили тяжелые низкочастотные трансформаторы.

Обычно импульсный прибор выполняется на ферритовом сердечнике разнообразных форм и размеров:

кольцо;
стержень;
чашечка;
в виде буквы Ш;
П-образный.

Превосходство таких приборов сомнениям не подлежит — они способны функционировать на частотах до 500 и более кГц.

Так как это прибор высокочастотный, то его размеры существенно снижаются с ростом частоты. На обмотку расходуется меньшее количество провода, а для получения высокочастотного тока в первой цепи достаточно лишь подключения полевого или биполярного транзистора.

Существуют еще много разновидностей трансформаторов: разделительные, согласующие, пик-трансформаторы, сдвоенный дроссель и т. д. Все они широко применяются в современной промышленности.

Область применения приборов

Сегодня, пожалуй, трудно себе представить область науки и техники, где не применяются трансформаторы. Их широко используются для следующих целей:

Для передачи и раздачи электроэнергии.
Для создания допустимой схемы включения вентилей. Применяется в преобразовательных устройствах с одновременным согласованием входного и выходного напряжения.
В производстве: в сварке, для снабжения электротермических установок и т. д. Мощность таких приборов достигает порой десятков тысяч кВА и напряжения до 10 кВ, а рабочий диапазон — 50 Гц.
Преобразователи малой мощности и невысокого напряжения применяют для радио- и телеаппаратуры, устройств связи, бытовых приборов, для согласования напряжений и т. д.
При включении электроизмерительных приборов и реле в электроцепи высокого напряжения с целью расширения диапазонов измерений и обеспечения электробезопасности.

Исходя из многообразия устройств и видов назначения трансформаторов, можно утверждать, что сегодня они — незаменимые

, использующиеся практически повсеместно устройства, благодаря которым обеспечивается стабильность и достижение необходимых потребителю значений напряжения как гражданских сетей, так и сетей предприятий промышленности.
