Трансформаторы используются в электротехнике для преобразования переменного тока из одного напряжения в другое посредством электромагнитной индукции, с сохранением неизменной частоты при минимальных мощностных потерях.

Существуют различные типы трансформаторов по количеству фаз, числу обмоток, типу изоляции и виду охлаждения.

Распространенная классификация устройств основана на том, куда погружается магнитная система (сердечник), то есть, по типу охлаждения. В этом случае выделяют трансформаторы:

  • Масляные – погружение сердечника происходит в трансформаторное масло с диэлектрическими свойствами (оно находится в корпусе прибора)
  • Сухие – в обмотку заливается эпоксидная смола
  • Жидкостные – в качестве охлаждающей среды используются различные органические жидкости, то есть негорючие диэлектрики

Охлаждение для всех трех видов трансформаторов имеет свои нюансы. Для вашего удобства мы свели их в таблицу:

Вид трансформатора Тип охлаждения Обозначение
Сухие Естественное воздушное – для открытого исполнения С
Аналогично – для защищенного исполнения СЗ
Аналогично – для герметичного исполнения СГ
Воздушное с дутьем СД
Масляные Естественная циркуляция воздуха и масла М
2 вида циркуляции – принудительная для воздуха и естественная для масла Д
2 вида циркуляции – естественная для воздуха и принудительная для масла МЦ
Принудительная циркуляция воздуха и масла ДЦ
2 вида циркуляции – принудительная для воды и естественная для масла МВ
Принудительная циркуляция воды и масла Ц
Жидкостные Естественное охлаждение – негорючий жидкий диэлектрик Н
Охлаждение негорючим жидким диэлектриком посредством дутья НД


Среди этих трех типов наиболее популярны последние. Почему – об этом вы можете прочесть здесь, в одном из наших материалов. Мы же расскажем об основных критериях классификации трансформаторов по типам и чуть подробнее остановимся на сухих разновидностях.

Трансформатор силовой трехфазный с литой изоляцией ТСЛ (ТСГЛ) и ТСЗЛ (ТСЗГЛ)

Трансформатор-стабилизатор высоковольтный дискретный ВДТ-СН


Основные параметры классификации трансформаторов

  • Тип охлаждения

О нем мы частично упомянули выше. Видов охлаждения несколько:

  • М – масляное
  • Д – охлаждение в масляной среде + воздушное дутье
  • Ц – масляное охлаждение с принудительной циркуляцией
  • С – воздушное охлаждение (то есть, «сухие» трансформаторы)

Маркировка типов трансформаторов расшифровывается следующим образом:

  • Буквенное обозначение – кол-во фаз, тип охлаждения, число обмоток и вид переключения ответвлений. Также могут быть дополнительные буквенные маркировки, говорящие о специальных особенностях конкретного трансформатора
  • Номинальная мощность + класс напряжения
  • Последние 2 цифры года выпуска рабочих чертежей конкретного трансформатора
  • Климатическое исполнение и категория размещения по ГОСТ 15150-69

Далее мы перечислим другие основные параметры классификации:

  • Климатическое исполнение

Прибор бывает наружный или внутренний

  • Конструктивное исполнение и характер работы

На этом параметре стоит остановиться более подробно:

  1. Автотрансформаторы – одна обмотка с несколькими отводами, переключение между которыми позволяет получить разные показатели напряжения.
  2. Импульсные – преобразовывают импульсный сигнал незначительной продолжительности (около десятка микросекунд) с минимальным искажением.
  3. Разделительные – между первичной и вторичной обмоткой электрической связи нет, присутствует гальваническая развязка между входными и выходными цепями.
  4. Пик—трансформатор – применяется для управления полупроводниковыми электрическими устройствами типа тиристоров
  • Количество фаз

Трехфазные (наиболее распространенные) и однофазные.

  • Количество обмоток

2-х и 3-х обмоточные с расщепленной обмоткой или без неё

  • Тип изоляции

По типу изоляции – сухие (С) и масляные (М) или с негорючим заполнением (Н).

  • Назначение

Понижающие (для низкого напряжения из высоковольтных линий) и повышающие (соответственно, наоборот)

  • Уровень напряжения

Высоковольтный, низковольтный, высокопотенциальный

  • Форма магнитопровода

Стержневой, тороидальный, броневой

  • По мощности:

Всего выделяют 6 групп трансформаторов:

  • 1-я группа (изделия с мощностью до 100 кВА)
  • 2-я группа (диапазон мощности от 160 до 630 кВА)
  • 3-я группа (от 1000 до 6300 кВА)
  • 4-я группа (показатель мощности выше 10000 кВА)
  • 5-я группа (все трансформаторы с мощностью выше 40000 кВА)
  • 6-я группа (мощность от 100000 кВА)

Среди дополнительных критериев классификации стоит отметить наличие/отсутствие:

  • Наличие/отсутствие регулятора выходного напряжения.
  • Без расширителей, с азотной подушкой для защиты

Сухие трансформаторы

Несмотря на то, что масляные трансформаторы пользуются большой популярностью, широко востребованы силовые трансформаторы и сухого типа, в частности:

  • Силовые трехфазные с литой изоляцией ТСЛ (ТСГЛ) и ТСЗЛ (ТСЗГЛ)
  • Силовые трехфазный ТС и ТСЗ
  • Сухие ТС и ТСЗ
  • Трансформаторы собственных нужд (сухого типа) ТСКС

Назначение трехфазных сухих трансформаторов с воздушным охлаждением – преобразование электроэнергии в электросетях трехфазного переменного тока частотой 50 Гц. Предельная мощность сухих трансформаторов – 2500 кВА.

Такие трансформаторы монтируются на производстве и в общественных зданиях – на любых объектах, где действуют повышенные требования в области пожарной безопасности, взрывозащищенности и экологичности, то есть, где использование масляного трансформатора является потенциальным риском.

Единственное неудобство от сухих приборов – повышенный шум при работе.

Вам может быть интересно

Трансформатор сухой защищенный ТСЗЛ 125-6

Трансформатор ТСЛ 1000-10

Трансформаторы, их виды и назначение

Что такое трансформатор
Принцип работы трансформатора
Виды трансформаторов
Режимы работы трансформатора
Уравнения идеального трансформатора
Магнитопровод трансформатора
Обмотка трансформатора
Применение трансформаторов
Схема трансформатора

Что такое трансформатор

Трансформатор представляет собой устройство, которое преобразовывает напряжение переменного тока (повышает или понижает). Состоит трансформатор из нескольких обмоток (двух или более), которые намотаны на общий ферромагнитный сердечник. Если трансформатор состоит только из одной обмотки, то он называется автотрансформатором. Современные трансформаторы тока бывают: стержневыми, броневыми или тороидальными. Все три типа трансформаторов имеют похожие характеристики, и надежность, но отличаются друг от друга способом изготовления.

В трансформаторах стержневого типа обмотка намотана на сердечник, а в трансформаторах стержневого типа обмотка включается в сердечник. В трансформаторе стержневого типа обмотки хорошо видны, а из сердечника видна только нижняя и верхняя часть. Сердечник броневого трансформатора скрывает в себе практически всю обмотку. Обмотки трансформатора стержневого типа расположены горизонтально, в то время как это расположение в броневом трансформаторе может быть как вертикальным, так и горизонтальным.

Независимо от типа трансформатора, в его состав входят такие три функциональные части: магнитная система трансформатора (магнитопровод), обмотки, а также система охлаждения.

В начало

Принцип работы трансформатора

В трансформаторе принято выделять первичную и вторичную обмотку. К первичной обмотке напряжение подводится, а от вторичной отводится. Действие трансформатора основано на законе Фарадея (законе электромагнитной индукции): изменяющийся во времени магнитной поток через площадку, ограниченную контуром, создает электродвижущую силу. Справедливо также обратное утверждение: изменяющийся электрический ток индуцирует изменяющееся магнитное поле.

В трансформаторе есть две обмотки: первичная и вторичная. Первичная обмотка получает запитку от внешнего источника, а с вторичной обмотки напряжение снимается. Переменный ток первичной обмотки создает в магнитопроводе переменное магнитное поле, которое, в свою очередь, создает ток во вторичной обмотке.

В начало

Режимы работы трансформатора

Существуют такие три режима работы трансформатора: холостой ход, режим короткого замыкания, рабочий режим. Трансформатор «на холостом ходу», когда выводы от вторичных обмоток никуда не подключены. Если сердечник трансформатора изготовлен из магнитомягкого материала, тогда ток холостого хода показывает, какие в трансформаторе происходят потери на перемагничивание сердечника и вихревые токи.

В режиме короткого замыкания выводы вторичной обмотки соединены между собой накоротко, а на первичную обмотку подают небольшое напряжение, с таким расчетом, чтобы ток короткого замыкания был равен номинальному току трансформатора. Величину потерь (мощность) можно посчитать, если напряжение во вторичной обмотке умножить на ток короткого замыкания. Такой режим трансформатора находит свое техническое применение в измерительных трансформаторах.

Если подключить нагрузку к вторичной обмотке, то в ней возникает ток, индуцирующий магнитный поток, направленный противоположно магнитному потоку в первичной обмотке. Теперь в первичной обмотке ЭДС источника питания и ЭДС индукции питания не равны, поэтому ток в первичной обмотке увеличивается до тех пор, пока магнитный поток не достигнет прежнего значения.

Для трансформатора в режиме активной нагрузки справедливо равенство:
U_2/U_1 =N_2/N_1 , где U2, U1 – мгновенные напряжения на концах вторичной и первичной обмоток, а N1, N2 – количество витков в первичной и вторичной обмотке. Если U2 > U1, трансформатор называется повышающим, в противном случае перед нами понижающий трансформатор. Любой трансформатор принято характеризовать числом k, где k – коэффициент трансформации.

В начало

Виды трансформаторов

В зависимости от своего применения и характеристик трансформаторы бывают нескольких видов. К примеру, в электрических сетях населенных пунктов, промышленных предприятий применяют трансформаторы силовые, основной задачей которых является понижение напряжения в сети до общепринятого – 220 В.

Если трансформатор предназначен для регулировки тока, он называется трансформатор тока, а если устройство регулирует напряжение – то это трансформатор напряжения. В обычных сетях применяются однофазные трансформаторы, в сетях на три провода (фаза, ноль, заземление) нужен трехфазный трансформатор.

Бытовой трансформатор, 220В предназначается для защиты бытовой техники от перепадов напряжения.

Сварочный трансформатор предназначен для разделения сварочной и силовой сети, для понижения напряжения в сети до нужной для сварки величины.

Масляный трансформатор предназначается для использования в сетях с напряжением выше 6 000 Вольт. Конструкция трансформатора включает в себя: магнитопровод, обмотки, бак, а также крышки с вводами. Магнитопровод состоит из 2 листов электротехнической стали, которые изолированы друг от друга, обмотки, как правило, делают из алюминиевого или медного провода. Регулировка напряжения производится с помощью ответвления, которое соединяется с переключателем.

Существует два вида переключения ответвлений: переключение под нагрузкой — РПН (регулирование под нагрузкой), а также без нагрузки, после того, как трансформатор отключен от внешней сети (ПБВ, или переключение без возбуждения). Большее распространение получил второй способ регулировки напряжения.

Говоря о видах трансформаторов, нельзя не рассказать об электронном трансформаторе. Электронный трансформатор представляет собой специализированный источник питания, который служит для преобразования напряжения 220В в 12 (24)В, при большой мощности. Электронный трансформатор намного меньше обычного, при тех же самых параметрах нагрузки.

В начало

Уравнения идеального трансформатора

Для того чтобы рассчитать основные характеристики трансформаторов, принято пользоваться простыми уравнениями, которые знает каждый современный школьник. Для этого используют понятие идеального трансформатора. Идеальным трансформатором называется такой трансформатор, в котором нет потерь энергии на нагрев обмоток и вихревые токи. В идеальном трансформаторе энергия первичной цепи превращается полностью в энергию магнитного поля, а затем – в энергию вторичной обмотки. Именно поэтому мы можем написать:

P1= I1*U1 = P2 = I2*U2,
где P1, P2 – мощности электрического тока в первичной и вторичной обмотке соответственно.

В начало

Магнитопровод трансформатора

Магнитопровод представляет собой пластины из электротехнической стали, которые концентрируют в себе магнитное поле трансформатора. Полностью собранная система с деталями, скрепляющими трансформатор в единое целое – это остов трансформатора. Та часть магнитопровода, на которой крепятся обмотки, называется стержнем трансформатора. Часть магнитопровода, которая не несет на себе обмотку и замыкает магнитную цепь, называется ярмом.

В трансформаторе стержни могут располагаться по-разному, поэтому выделяют такие четыре типа магнитопроводов (магнитных систем): плоская магнитная система, пространственная магнитная система, симметричная магнитная система, несимметричная магнитная система.

В начало

Обмотка трансформатора

Теперь поговорим об обмотке трансформатора. Основная часть обмотки – виток, который однократно обхватывает магнитопровод и в котором индуцируется магнитное поле. Под обмоткой понимают сумму витков, ЭДС всей обмотки равна сумме ЭДС в каждом витке.

В силовых трансформаторах обмотка обычно состоит из проводников, имеющих квадратное сечение. Такой проводник по-другому еще называется жилой. Проводник квадратного сечения используется для того, чтобы более эффективно использовать пространство внутри сердечника. В качестве изоляции каждой жилы может использоваться либо бумага, либо эмалевый лак. Две жилы могут быть соединены между собой, и иметь одну изоляцию – такая конструкция называется кабелем.

Обмотки бывают следующих типов: основные, регулирующие и вспомогательные. Основной называется обмотка, к которой подводится или от которой отводится ток (первичная и вторичная обмотка). Обмотка с выводами для регулирования коэффициента трансформации напряжения называется регулирующей.

В начало

Применение трансформаторов

Из курса школьной физики известно, что потери мощности в проводах прямо пропорциональны квадрату силы тока. Поэтому для передачи тока на большие расстояния напряжение повышают, а перед подачей потребителю наоборот, понижают. В первом случае нужны повышающие трансформаторы, а во втором – понижающие. Это основное применение трансформаторов.

Трансформаторы применяются также в схемах питания бытовых приборов. Например, в телевизорах применяют трансформаторы, имеющие несколько обмоток (для питания схем, транзисторов, кинескопа, и т. д.).

В начало

Схема трансформатора

  1. Изоляция трансформатора на основе безматричной вакуумной пропитки и работает в среде с высокой влажностью воздуха и в химически агрессивной атмосфере.
  2. Минимальное выделение энергии горения (например, 43 кг для трансформатора 1600 кВА соответствуют 1,1% веса). Другие изоляционные материалы являются практически негорючими, самозатухающими и не содержат каких-либо токсичных добавок.
  3. Устойчивость трансформатора к загрязнениям благодаря конвекционным самоочищающимся дискам обмотки.
  4. Большая длина утечки по поверхности дисков обмотки, которые создают эффект изоляционных барьеров.
  5. Устойчивость трансформатора к температурной ударной нагрузке даже при крайне низких температурах (-50°С).
  6. Керамические блоки прокладки (без возможности возгорания) между дисками обмотки.
  7. Изоляция проводников стекло-шелк.
  8. Безопасность эксплуатации трансформатора благодаря специальной структуре обмотки Воздействие напряжения на изоляцию никогда не превышает напряжение изоляции (не более 10 В). Частичные разряды в изоляции физически невозможны.
  9. Охлаждение трансформатора обеспечивается вертикальными и горизонтальным каналам охлаждения, а минимальная толщина изоляции обеспечивают возможность работы трансформатора при больших кратковременных перегрузках в защитном корпусе IP 45 без принудительного охлаждения.
  10. Изоляционный цилиндр сделан и практически негорючего и самозатухающего материала, армированного стекловолокном.
  11. Обмотка низкого напряжения из стандартного провода или фольги; в качестве материала обмотки используется медь.
  12. Динамическая устойчивость трансформатора к коротким замыканиям обеспечивается керамическими изоляторами.


В начало

ТИПЫ ТРАНСФОРМАТОРОВ

Для промышленной электротехнической промышленности и некоторых других областей трансформатор является незаменимым устройством. Трансформатор широко используется для решения электрических проблем. Сегодня Vietnamtransformer присоединится к вам, чтобы узнать о первичной классификации трансформатора, чтобы лучше понять это оборудование.

Содержание

1. Типы трансформаторов на основе сердечника трансформатора

а. Трансформатор с сердечником

б. Трансформатор кожухового типа

c. Трансформатор типа Берри

2. Типы трансформаторов на основе преобразования напряжения

a. Повышающий трансформатор

б. Понижающий трансформатор

3. Типы трансформаторов по назначению

а. Силовой трансформатор

б. Распределительный трансформатор

c. Разделительный трансформатор

d. Измерительные трансформаторы

e. Трансформатор тока

f. Потенциальный трансформатор

4. Типы трансформаторов на основе обмоток

а. Двухобмоточный трансформатор

b. Автотрансформатор

5. Типы трансформаторов в зависимости от используемой изоляции

a. Трансформатор сухого типа

b. Масляный трансформатор

6. Типы трансформаторов в зависимости от количества фаз

a. Однофазный трансформатор

b. Трехфазный трансформатор



Как и многие другие электрические устройства, существует множество способов классификации типов трансформаторов

  • В зависимости от фазы мы разделим трансформаторы на два типа: однофазные трансформаторы и трехфазные трансформаторы
  • По назначению различают повышающие и понижающие трансформаторы
  • В зависимости от применения: силовые трансформаторы, распределительные трансформаторы, изолирующие трансформаторы
  • На основе обмоток у нас есть двухобмоточные трансформаторы и автотрансформаторы.
  • В зависимости от конструкции сердечника у нас есть трансформатор с сердечником, трансформатор с оболочкой и трансформатор с ягодным типом.



1. Типы трансформаторов на основе сердечника трансформатора

Одно из основных различий между трансформатором с сердечником и трансформатором с кожухом заключается в том, как обмотка окружает сердечник. В трансформаторах с кожухом сердечник окружает обмотки трансформатора, а в трансформаторах с сердечником обмотки наматываются на сердечник.

а. Трансформатор сердечникового типа состоит из двух цилиндров и двух горизонтальных стержней, образующих раму. Магнитопровод представляет собой квадратную форму с общим магнитопроводом. Цилиндрические катушки (ВН и НН) расположены на двух цилиндрах.

б. Трансформатор кожухового типа имеет центральный цилиндр и два внешних цилиндра. Катушки ВН и НН расположены на центральной колонне. Этот трансформатор имеет двойную магнитную цепь.





c. Трансформатор типа Берри: магнитная цепь выглядит как колесо. Металлическая оболочка плотно закреплена и заполнена внутри маслом.


2. Типы трансформаторов по преобразованию напряжения

а. Повышающий трансформатор

Повышающий трансформатор способствует повышению напряжения на выходе, поскольку количество витков вторичной обмотки всегда больше количества витков первичной обмотки. На вторичной обмотке трансформатора возникает высокое напряжение.

В таких странах, как Индия, электроэнергия вырабатывается на 11кВ. По экономическим причинам мощность переменного тока передается при очень высоком напряжении (220-440 В) на большие расстояния. Поэтому на генерирующей станции применяется повышающий трансформатор.

б. Понижающий трансформатор

Понижающий трансформатор напряжения снижает выходное напряжение. Другими словами, он преобразует высокое напряжение и мощность низкого тока в низкое напряжение и мощность высокого тока. Например, блок питания имеет напряжение 230-110В, а для дверного звонка требуется только 16В. Поэтому рекомендуется использовать понижающий трансформатор для снижения напряжения со 110В или 220В до 16В.


Для многих регионов напряжение снижено до 440в/230в из соображений безопасности, поэтому количество витков на вторичке меньше, чем на первичке; Меньшее напряжение генерируется на выходе трансформатора (вторичном) конце.





3. Типы трансформаторов по назначению

а. Силовой трансформатор

Силовые трансформаторы в основном используются в сетях передачи более высокого напряжения. Его рейтинги следующие: 400кв, 200кв, 110кв, 66кв, 33кв. Мощность большинства силовых трансформаторов превышает 200 МВА. Их устанавливают на генерирующих станциях, передающих подстанциях, где необходим трансформатор большой мощности. Силовой трансформатор рассчитан на максимальную эффективность 100 % и больше, чем распределительный трансформатор.



При очень высоком напряжении мощность не может быть отдана потребителю напрямую, так как ему нужно меньшее напряжение, поэтому мощность понижается до нужного уровня с помощью понижающего силового трансформатора. Трансформатор загружен не полностью; следовательно, потери в сердечнике происходят в течение всего дня, а потери в меди основаны на цикле нагрузки распределительной сети.



Предположим, что силовой трансформатор подключен к сети передачи. В этом случае колебания нагрузки будут значительно меньше, так как она не подключена напрямую к потребителю. Тем не менее, при подключении к распределительной сети будут колебания нагрузки.



Трансформатор загружен на 24 часа на передающей станции; таким образом, потери в сердечнике и меди будут происходить в течение всего дня. Силовой трансформатор экономически эффективен, когда мощность вырабатывается при низком уровне напряжения. Если уровень напряжения повышается, то ток силового трансформатора уменьшается, что приводит к потерям I2R, а также увеличивается регулирование напряжения.

б. Распределительный трансформатор

Распределительный трансформатор, также известный как трансформатор потребления, отвечает за переключение с источника низкого среднего напряжения на напряжение, используемое для бытовых приборов и промышленного оборудования.



Распределительные трансформаторы предназначены для снижения напряжения при распределении для пользователей или коммерческого использования. Эта машина имеет хорошую регулировку напряжения и может работать 24 часа в сутки с максимальной эффективностью при нагрузке 50%.

в. Изолирующий трансформатор

Изолирующие трансформаторы представляют собой трансформаторы, первичная и вторичная обмотки которых независимы друг от друга, и между ними существует только зависимость магнитного потока. В отличие от автотрансформаторов, разделительные трансформаторы состоят из первичной и вторичной обмоток, связанных только магнитным полем. Обмотки разделены так, что они электрически независимы и образуют отдельные точки изолирующего трансформатора:

  • Любая точка вторичной обмотки имеет нулевое напряжение относительно земли. Поэтому, когда мы коснемся любой точки вторичной обмотки, удара не будет. Напряжение разное в 2-х точках вторичной обмотки, что является самым существенным преимуществом разделительного трансформатора. Это помогает снизить риск утечки тока в корпусе устройства и обеспечивает безопасность при использовании.
  • Каждая первичная или вторичная обмотка имеет разную вольт-амперную характеристику в зависимости от соотношения витков на первичной и вторичной обмотках.

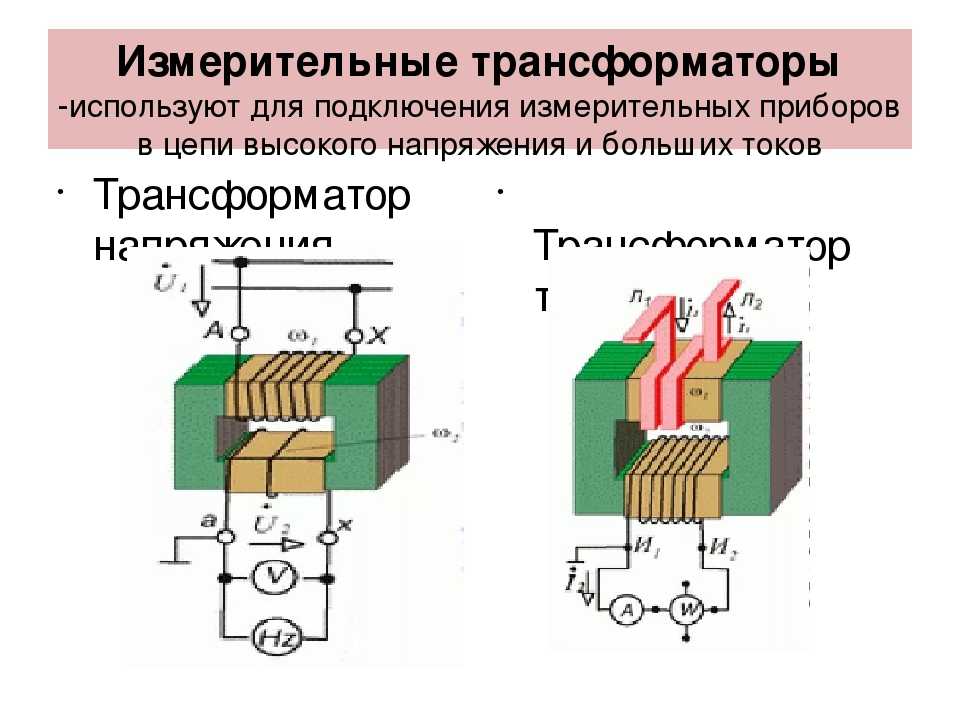

д. Приборные трансформаторы

Приборный трансформатор обычно называют изолирующим трансформатором. Это электрическое устройство, используемое для преобразования тока, а также уровней напряжения. Чаще всего измерительные трансформаторы используются для безопасной изоляции вторичной обмотки, когда первичная имеет высокое напряжение и большой ток. Измерительный прибор, счетчики электроэнергии или реле, подключенные к вторичной обмотке трансформатора, не будут повреждены. Приборный трансформатор далее делится на два типа:

  • Трансформатор тока (ТТ)
  • Трансформатор напряжения (PT)

эл. Трансформатор тока

Трансформатор тока используется для измерения электроэнергии, а также для защиты. Когда ток большой для подачи непосредственно на измерительный прибор, трансформатор тока используется для преобразования высокого тока в требуемое значение тока в цепи.



Первичная обмотка трансформатора соединена последовательно с источником питания и различными измерительными приборами, такими как амперметр, вольтметр, ваттметр или катушка защитного реле, для измерения и контроля электроэнергии. Они имеют точное соотношение токов и соотношение фаз, чтобы обеспечить точное измерение счетчика на вторичной стороне. Соотношение терминов имеет большое значение в КТ.

ф. Трансформатор напряжения

Трансформатор напряжения представляет собой измерительный трансформатор, используемый для преобразования напряжения от более высокого значения в первичных обмотках к более низкому значению во вторичных обмотках. Этот трансформатор понижает напряжение до безопасного предельного значения, которое может легко измерить обычный низковольтный прибор, такой как ваттметр, вольтметр и счетчик ватт-часов.

4. Типы трансформаторов на основе обмоток

а . Двухобмоточный трансформатор (трансформатор с обычной обмоткой) имеет фиксированное число витков. Они отдельные; Это статическая машина, которая передает электрическую энергию от одного конца к другому без изменения частоты. Двухобмоточный трансформатор имеет две отдельные обмотки, которая является первичной и вторичной обмоткой.

б. Автотрансформатор имеет одни и те же витки (провода) между входным и выходным соединениями. Первичная и вторичная обмотки электрически не изолированы.

5. Типы трансформаторов в зависимости от используемой изоляции

a. Трансформатор сухого типа

Трансформатор сухого типа представляет собой трансформатор типа , в котором не используется изолирующая жидкость, поскольку его обмотка или сердечник погружены в жидкость. Вместо этого обмотки и сердечник хранятся в герметичном резервуаре, который находится под давлением воздуха. Они все еще очень безопасны без жидкости.

У нас есть два типа трансформаторов сухого типа: трансформатор сухого типа с литой изоляцией (CRT) и трансформатор с вакуумной пропиткой под давлением (VPI)

б. Масляный трансформатор

Его также называют масляным трансформатором. Трансформатор с масляным погружением представляет собой тип устройства преобразования напряжения, использующего метод масляного охлаждения для снижения температуры трансформатора. В отличие от сухого трансформатора, корпус масляного трансформатора устанавливается в сварной стальной маслобак, заполненный изоляционным маслом. При работе тепло катушки и железного сердечника сначала преобразуется в изоляционное масло, а затем в охлаждающую среду. И в соответствии с размерами емкости его можно разделить на погружной трансформатор с естественным охлаждением и погружной трансформатор с принудительным воздушным охлаждением.

6. Типы трансформаторов по количеству фаз

a. Однофазный трансформатор

Однофазный трансформатор — это электрическое устройство, которое принимает однофазный переменный ток и выдает однофазный переменный ток. Однофазный трансформатор используется в негородских районах, так как общий спрос и затраты ниже, чем у трехфазного распределительного трансформатора. Они снижают домашнее напряжение до подходящего значения без изменения частоты, поэтому его используют в качестве понижающего трансформатора. По этой причине он обычно используется в электронных приборах в жилых домах.



б. Трехфазный трансформатор

Трехфазный трансформатор состоит из трех наборов первичных и вторичных обмоток. Каждый набор обмоток намотан на одну ветвь узла железного сердечника. Это похоже на три однофазных трансформатора с одним соединенным сердечником, как на изображении ниже.





Трехфазный масляный трансформатор



Мы надеемся, что приведенная выше информация ответит на ваш вопрос о типах трансформаторов.



Краткая информация о компании Vietnamtransformer (MBT). . Руководствуясь бизнес-девизом «Получите качество, чтобы завоевать доверие», MBT фокусируется на инвестировании в систему современных передовых технологических линий для четырех заводов площадью почти 20 000 квадратных метров. Большая часть исходных материалов импортируется из стран Большой семерки (G7).





Благодаря суровому рабочему духу, профессиональным методам, постоянному и постоянному творчеству команды высококвалифицированных специалистов и инженеров, а также многолетнему опыту работы с крупными производителями электрооборудования во Вьетнаме и за рубежом и система менеджмента качества ISO 9001-2015; ISO 14001…, рациональная и научная модель управления, строгий процесс контроля качества, продукция MBT всегда отвечает требованиям качества, техники, искусства и графика клиентов по всему миру.

16 Различные типы трансформаторов и их работа [PDF]

В этой статье вы узнаете  что такое трансформатор?   И 16 различных типов трансформаторов  объясняются с  Картинки . Вы также можете скачать файл PDF  этой статьи в конце.

Что такое трансформатор?

Трансформатор — это устройство, используемое при передаче электроэнергии для передачи электрической энергии из одной электрической цепи в другую или из нескольких цепей одновременно. Другими словами, это устройство контроля напряжения, которое широко используется при распределении и передаче электроэнергии переменного тока.

Предназначены для увеличения или уменьшения напряжения переменного тока между цепями при контроле частоты тока путем создания проводящего соединения между двумя цепями.

Это достигается применением закона индукции Фарадея, который гласит, что «величина индуцированного напряжения в катушке пропорциональна скорости изменения магнитного потока, пересекающего катушку».

Трансформаторы также могут использоваться для изоляции, когда напряжение равно выходному напряжению, при этом отдельные катушки электрически не связаны друг с другом. Широкий диапазон конструкций и размеров трансформаторов применяется в электронике и электроэнергетике.

Читайте также: Что такое двигатель переменного тока и как он работает? Преимущества и применение

Типы трансформаторов

Ниже приведены основные типы трансформаторов:

  1. Понижающий трансформатор
  2. Повышающий трансформатор
  3. Однофазный трансформатор
  4. Трехфазный трансформатор
  5. Силовой трансформатор
  6. Распределительный трансформатор
  7. Ток трансформатор
  8. Изолирующий трансформатор
  9. Трансформатор напряжения
  10. Измерительный трансформатор
  11. Трансформатор с воздушным сердечником
  12. Трансформатор с железным сердечником
  13. Трансформатор с ферритовым сердечником
  14. Трансформатор с тороидальным сердечником
  15. Автотрансформатор
  16. Трансформатор заземления

#1 Понижающий трансформатор

Изображение: IndiaMart

Понижающий трансформатор преобразует высокое напряжение с первичной обмотки в низкое напряжение на вторичной обмотке, что приводит к уменьшению выходного напряжения. При этом общее отношение обмоток первичной и вторичной обмотки всегда больше 1,9.0003

Это означает, что первичная сторона имеет больше обмоток по сравнению со вторичной стороной. В случае, если однофазное напряжение в розетке преобразуется в требуемый уровень низкого напряжения, требуется понижающий трансформатор. Как правило, понижающие трансформаторы используются в системах распределения электроэнергии.

#2 Повышающий трансформатор

Эти типы трансформаторов работают почти так же, как и понижающие трансформаторы. Повышающий трансформатор может преобразовывать низкое напряжение на первичной стороне трансформатора в высокое напряжение на вторичной стороне трансформатора.

В данном случае отношение первичной обмотки к вторичной меньше 1, поскольку число витков вторичной обмотки всегда больше числа витков первичной обмотки. Эти устройства не имеют внутренних движущихся частей и работают по принципу магнитной индукции. Повышающий трансформатор в основном используется для распределения электроэнергии.

Однофазный трансформатор №3

Однофазный трансформатор — это тип силового трансформатора, который использует однофазный переменный ток, что означает, что он зависит от цикла напряжения, который работает в интегрированной временной фазе. В основном это работы, основанные на принципе электромагнитной индукции Фарадея.

При постоянном изменении частоты и уровня напряжения трансформатор передает мощность переменного тока из одной цепи в другую. Он имеет два типа обмоток: первичную обмотку, на которую подается питание переменного тока, и вторичную обмотку, к которой подключена нагрузка. Они используются для бытовых инверторов и для электроснабжения в негородских районах.

Трехфазный трансформатор №4

Эти трансформаторы используются для преобразования напряжения электронных систем в трехфазную сеть. Они доступны в различных конфигурациях, таких как звезда-звезда, треугольник-треугольник, звезда-треугольник и треугольник-звезда. Трехфазные трансформаторы используются для выработки электроэнергии и ее распределения в соответствии с потребляемой мощностью.

Трансформатор, состоящий из трех наборов первичных и вторичных обмоток, каждый из которых намотан на узел с железным сердечником. Поскольку они имеют три набора обмоток, первичная и вторичная обмотки будут объединены, чтобы сформировать полный блок в конфигурации звезды или треугольника.

Читайте также: Сколько существует различных типов конденсаторов?

№5 Силовой трансформатор

Силовой трансформатор используется для преобразования мощности из одной цепи в другую без изменения ее частоты. Обычно они имеют большие размеры и не имеют вращающихся или движущихся частей. Трансформатор работает по принципу взаимной индукции и требует питания переменным током. Номиналы силовых трансформаторов следующие: 400кв, 200кв, 110кв, 66кв, 33кв.

Изменяет напряжение на ток в цепи, не влияя на общую электрическую мощность. Таким образом, он берет электричество высокого напряжения с небольшим током и преобразует его в электричество низкого напряжения с большим током. Силовые трансформаторы встречаются в общественных электрических сетях и обычно используются для передачи больших нагрузок.

№6 Распределительный трансформатор

Распределительный трансформатор обеспечивает последнее или окончательное изменение напряжения в системе распределения электроэнергии. Распределительные трансформаторы похожи на понижающие трансформаторы, которые преобразуют высокое напряжение сети в напряжение, требуемое конечным потребителем.

Эти трансформаторы имеют низкие номинальные значения, такие как 11 кВ, 6,6 кВ, 3,3 кВ, 440 В и 230 В. Они имеют как малые, так и большие размеры и номинальную мощность менее 200 МВА. Распределительные трансформаторы, как правило, располагаются на узле обслуживания, где провода идут от столба электропередач к помещениям потребителя.

#7 Измерительный или приборный трансформатор

Это устройства с высокой точностью, используемые для изменения уровней напряжения или тока. Эти трансформаторы используются для измерения электрических величин, таких как ток, напряжение, мощность, частота и коэффициент мощности. Приборный трансформатор имеет реле для защиты системы питания.

При этом первичная обмотка подключается к цепи высокого напряжения или тока, а реле подключается к вторичной цепи. Они среднего размера и используются для тока 5 А и напряжения от 100 до 200 В.

Трансформатор тока #8

Трансформаторы тока обычно используются для уменьшения или увеличения переменного тока (AC). Этот трансформатор производит ток во вторичной обмотке, в то время как он пропорционален току в его первичной обмотке. Кроме того, они также используются для измерения и защиты электроэнергии.

Когда ток слишком велик и подается непосредственно на измерительное устройство, трансформатор тока помогает преобразовать высокий ток в цепи до требуемого значения. Трансформаторы тока являются токоизмерительными устройствами энергосистем и применяются на станциях, электрических подстанциях, в промышленных производствах.

Изолирующий трансформатор #9

Трансформатор этого типа используется для передачи электроэнергии от переменного тока с одновременной изоляцией питаемого устройства из соображений безопасности. Разделительный трансформатор может обеспечить гальваническую развязку, что означает, что между источником и нагрузкой не существует токопроводящего пути.

Они могут работать как повышающие или понижающие трансформаторы и имеют коэффициент трансформации 1:1, что означает, что первичное и вторичное напряжения равны. Эта изоляция используется для защиты от поражения электрическим током и подавления электрических помех в чувствительном оборудовании. Они используются в компьютерах, измерительных устройствах или силовых электронных устройствах.

#10 Трансформатор напряжения

Трансформаторы напряжения или трансформаторы напряжения обычно используются для снижения уровня напряжения. Они не могут использоваться для подачи естественной мощности на нагрузку и используются с вольтметрами, ваттметрами, частотомерами, схемами отключения автоматических выключателей и т. д.

При этом первичная обмотка подключается к цепи высокого напряжения, а вторичная обмотка подключается к оборудованию или другим цепям.

Трансформатор с воздушным сердечником №11

В этом трансформаторе первичная и вторичная обмотки расположены на немагнитной полосе. Он имеет потокосцепление в обеих обмотках по воздуху. Взаимная индуктивность в воздушном сердечнике мала, а это означает, что в воздушной среде велико сопротивление генерируемому потоку.

В небольших электронных устройствах используются трансформаторы с воздушным сердечником, основанные на антенных катушках. Они распространены среди коммуникационных устройств, потому что у них нет ядра, что делает их идеальными для портативных устройств. Обычно они располагаются в системах радиопередачи.

Трансформатор с железным сердечником №12

Первичная и вторичная обмотки этого типа установлены на нескольких пластинах из мягкого железа, что обеспечивает идеальное соединение с потоком. По сравнению с воздушным сердечником он обеспечивает меньшее сопротивление потоку связи из-за проводящих и магнитных свойств железа.

Поскольку они обладают высокой магнитной проницаемостью, они используются для ограничения и направления магнитных устройств, таких как электродвигатели, генераторы, индукторы и т. д. На рынке доступны различные типы пластин сердечника в зависимости от размера и формы сердечника. Это широко используемые типы, а также они тяжелые по весу и размеру.

#13 Трансформатор с ферритовым сердечником

В этом типе трансформатора используется магнитный сердечник из феррита, на котором изготовлены обмотки силовых трансформаторов и другие детали. Ферритовые сердечники обладают высокой магнитной проницаемостью, поэтому они используются в высокочастотных устройствах, таких как импульсные источники питания.

Причина в том, что он обеспечивает низкие потери на высоких частотах, поэтому они широко используются в сердечниках ВЧ-трансформаторов. Трансформаторы с ферритовым сердечником также доступны в различных размерах и формах в зависимости от требований применения.

#14 Трансформатор с тороидальным сердечником

В трансформаторе с тороидальным сердечником используется магнитный сердечник, который выглядит почти как кольцо или кольцо, называемое тороидальным. Это пассивные электронные компоненты, состоящие из круглого кольцеобразного магнитного сердечника из ферромагнитного материала, вокруг которого намотан провод.

Благодаря встроенной конструкции индуктивность рассеяния очень мала и обеспечивает очень высокую индуктивность. Этот трансформатор используется в широком спектре электронных схем, таких как источники питания, инверторы и усилители.

#15 Автотрансформатор

В этих типах трансформаторов используется общая обмотка как для первичной, так и для вторичной обмотки. Обмотка автотрансформатора имеет три отвода, в которых выполняются электрические соединения. Преимущество автотрансформаторов в том, что они меньше, легче и дешевле обычных трансформаторов.

Но у него есть и недостаток, заключающийся в том, что он не может обеспечить электрическую изоляцию между первичной и вторичной цепями. Кроме того, они обеспечивают меньшую реакцию на утечку, меньшие потери, меньший ток возбуждения и повышенные номинальные значения ВА для данного размера и массы.

#16 Заземляющий или заземляющий трансформатор

Изображение: Википедия

Это подземная система, соединенная звездой или треугольником, используемая для обеспечения пути заземления или нейтрали в трехфазной системе электроснабжения. Это может помочь уменьшить переходные процессы напряжения при замыкании на землю.

Они являются частью системы заземления сети, поскольку они позволяют трехфазной системе регулировать нагрузку между фазой и нейтралью, обеспечивая обратный путь тока к нейтрали. Заземляющий трансформатор обычно представляет собой однообмоточный трансформатор с зигзагообразной конструкцией обмотки.

Завершение

Как мы уже говорили, трансформатор представляет собой массивный компонент, который передает электроэнергию от одной цепи к другой. Вышеуказанные типы трансформаторов не ограничены, так как их существует множество типов, и они не имеют отношения к этой статье.


Надеюсь, я рассказал все о « типах трансформаторов ».

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
