Разница схемы звезда и треугольник

Специфика трехфазных электрических сетей предусматривает два варианта подключения трехфазных нагрузок – звездой и треугольником. Это касается фазных обмоток в трехфазных электродвигателях, обмоток трансформаторов или нагревательных элементов электрических котлов. При этом для звезды начала всех обмоток соединяются с фазными проводами, а концы обмоток соединены в нулевую (нейтральную) точку. В случае соединения треугольником конец предыдущей обмотки соединяется с началом последующей, образуя равносторонний треугольник, а все 3 фазы подключаются к его вершинам (точкам соединения).

Однако геометрические схемные различия не единственное, что отличает звезду от треугольника. Рассматривая на примере активной нагрузки, представленной тремя ТЕНами, видим, что в случае соединения звездой при выходе из строя одного нагревателя, двое остальных, подключенных последовательно на линейное напряжение остаются работать, а вот при поломке сразу двух перестает работать и третий.

Если все три ТЕНа подключены треугольником, то каждый из них работает от линейного напряжения (380 в) и нагреватель сохраняет работоспособность даже при выходе из строя двух элементов.

Схема подключения и мощность асинхронных электродвигателей

Иначе сказываются схемы подключения обмоток статора в асинхронных двигателях. Дело в том, что при подключении их звездой или треугольником мощность двигателя меняется в три раза. То есть в случае подключения трехфазных асинхронных электродвигателей предназначенных для работы в подключении звездой при 380 вольтах трехфазного напряжения, треугольником их мощность увеличивается втрое. При таком режиме двигатель просто сгорает, но если у двигателя, рассчитанного на работу при подключении треугольником в те же 380 В обмотки статора соединены звездой, то его мощность упадет в три раза.

Последнее свойство нашло широкое применение в схемах пуска электрического двигателя. При запуске электродвигателя величина пускового тока может до 10 раз превышать номинальные значения. Влияние пусковых нагрузок негативным образом сказывается на напряжении в сети и на работе подключенного к ней оборудования.

С целью снижения пусковых токов электродвигатель включается по схеме пуска звезда-треугольник, при которой до момента разгона он подключен звездой, а при достижении номинальных оборотов на валу переключается на схему треугольника. Для возможности реализации схемы переключения звезда-треугольник большинство мощных электродвигателей имеют отдельные выводы обмоток статора, сама коммутация обеспечивается применением контакторов.

Таким образом каждая из схем включения имеет свои достоинства. Для треугольника это достижение максимальной мощности, хотя требует строгого соблюдения эксплуатационных режимов, преимуществами соединения звездой можно назвать:

• плавный пуск;
• работу в номинальном режиме;
• нормальную реакцию на кратковременные перегрузки;
• оптимальные температурные режимы.

Схемы подключения обмоток генераторов

В отношении электрогенераторов схемы подключения обмоток тоже имеют свои отличия. Как и нагрузка, они также могут включаться по схеме звезды или треугольника, однако мощность генератора при этом остается неизменной. Изменения касаются выходного напряжения, так если обмотки генератора соединяют звездой, то выходное напряжение будет в √3 раз ниже, нежели при соединении треугольником, но поскольку мощность остается неизменной, то при увеличении напряжения значение тока падает на этот же множитель.

Остались вопросы?

Заполните форму обратно связи ниже, наши специалисты свяжутся с Вами, проконсультируют, расскажут про возможные способы решения Вашей задачи.

заказать консультацию

Ваше имя (обязательно)

Ваш e-mail (обязательно)

Телефон

Сообщение

Прикрепить файл

Даю согласие на обработку данных

Схемы и группы соединения обмоток трансформаторов

Согласно ГОСТ 11677—75 начала и концы первичных и вторичных обмоток трансформаторов обозначают в определенном порядке. Начала обмоток однофазных трансформаторов обозначают буквами А, а, концы — X, х. Большие буквы относятся к обмоткам высшего, а малые — к обмоткам низшего напряжений. Если в трансформаторе помимо первичной и вторичной есть еще и третья обмотка с промежуточным напряжением, то ее начало обозначают А_m, а конец Х_m.

В трехфазных трансформаторах начала и концы обмоток обозначают: А, В, С; X, Y, Z — высшее напряжение; А_m, В_m, С_m; Х_m, Y_m, Z_m — среднее напряжение; а, b, с; х, у, z — низшее напряжение. В трехфазных трансформаторах с соединением фаз в звезду кроме начала обмоток иногда выводят и нейтраль, т. е. общую точку соединения концов всех обмоток. Ее обозначают О, О_m и о. На рисунке 1, а, б показаны схемы соединения обмоток в звезду и треугольник так, как их изображают для трехфазных трансформаторов.

а — в звезду; б — в треугольник

Рисунок 1 — Схемы соединения обмоток трансформатора

Схему соединения в звезду принято обозначать знаком Y, а в треугольник — Δ. Если наружу выводят нейтраль обмоток, то такое соединение обозначают знаком Y_н. Если у трансформатора обмотка высшего напряжения соединена в звезду, а низшего — в треугольник, то такое сочетание обмоток обозначают Y/Δ или Y_н/Δ.

В числителе этой «дроби» всегда ставят обозначение обмотки высшего напряжения, а в знаменателе — низшего. При наличии третьей обмотки, соединенной, например, также в звезду, обозначение будет таким: Y_н/Y/Δ. Обозначение третьей обмотки ставят между обозначениями обмоток высшего и низшего напряжений.

Понятия начала и конца обмотки условны, так как при протекании переменного тока любой конец обмотки можно назвать началом. Однако при практическом осуществлении обмоток и, особенно при их взаимных соединениях использовать эти понятия совершенно необходимо.

Допустим, что мы имеем два витка, один из которых (1) принадлежит первичной обмотке, а второй (2)—вторичной (рисунок 2, а). Оба витка сцеплены с одним и тем же магнитным потоком Ф₀. Направления наводимых в витках эдс (в данный момент времени) показаны стрелками. Условимся называть левые зажимы началами, а правые — концами витков и обозначим их соответственно А и а, X и х. При таком обозначении зажимов мы должны считать, что эдс E₁ и Е₂ в витках совпадают по фазе, так как в любой момент времени они направлены одинаково: или от начала (А и а) к концу (X и х), или от конца (X и х) к началу (А и а).

а — эдс E₁ и Е₂ совпадают по фазе; б — эдс E₁ и Е₂ сдвинуты по фазе на 180°; 1 — виток первичной обмотки; 2 — виток вторичной обмотки

Рисунок 2 — Угловое смещение векторов электродвижущих сил в зависимости от обозначения концов обмотки

Допустим теперь, что мы изменили во вторичной обмотке обозначения начала и конца витка (рисунок 2, б). Никакого изменения физического процесса наведения эдс не произойдет, но по отношению к концам витка направление эдс изменится на противоположное, т. е. она будет направлена не от начала к концу, а наоборот — от конца (х) к началу (а). Поскольку в витке 1 ничего не изменилось, мы должны считать, что эдс E₁ и Е₂ сдвинуты по фазе на 180°. Таким образом, простое изменение обозначений концов равносильно угловому смещению вектора эдс в обмотке на 180°.

Однако направление эдс может измениться и в том случае, когда начала и концы первичной и вторичной обмоток располагаются одинаково. Дело в том, что обмотки трансформатора могут выполняться правыми и левыми. Обмотку называют правой, если ее витки при намотке располагают по часовой стрелке, т. е. укладывают по правой винтовой линии (рисунок 3, верхняя обмотка). Обмотку называют левой, если ее витки при намотке располагают против часовой стрелки, т. е. укладывают по левой винтовой линии (рисунок 3, нижняя обмотка).

Рисунок 3 — Угловое смещение векторов ЭДС в зависимости от направления намотки обмоток

Как видно из рисунка, обе обмотки имеют одинаковое обозначение концов. Благодаря тому, что обмотки пронизываются одним и тем же потоком, в каждом витке направление эдс будет одинаковым. Однако из-за разной намотки направление суммарной эдс всех последовательно соединенных витков в каждой обмотке различно: в первичной эдс направлена от начала А к концу X, а во вторичной — от конца х к началу а. Итак, даже при одинаковом обозначении концов эдс первичной и вторичной обмоток могут быть смещены на угол 180°.

У однофазного трансформатора векторы эдс обмоток могут или совпадать, или быть противоположно направленными (рисунок 4, а, б). Если такой трансформатор работает один, то для потребителей совершенно безразлично, как направлены эдс в его обмотках. Но если три однофазных трансформатора работают вместе на линию трехфазного тока, то для правильной работы необходимо, чтобы в каждом из них векторы эдс были направлены или как показано на рисунке 4, а, или как показано на рисунке 4, б.

а, б — однофазных; в — трехфазных

Рисунок 4 — Направление эдс в обмотках трансформаторов

В такой же степени это относится и к каждому трехфазному трансформатору. Если в первичных обмотках эдс во всех фазах имеют одинаковое направление, то и во вторичных обмотках направление эдс должно быть обязательно одинаковым (рисунок 4, в). Очевидно, что у вторичных обмоток направление намотки и обозначение концов должны быть также одинаковыми.

При ошибочной насадке обмотки с другим направлением намотки или при неправильном соединении концов напряжение, получаемое потребителями, резко уменьшится, а нормальная работа нарушится. Особенно неблагоприятные условия возникают в случае, если от одной сети работают одновременно несколько трансформаторов, у которых сдвиги фаз между линейными эдс различны. Чтобы избежать нарушений в работе потребителей, следует иметь трансформаторы с какими-то определенными угловыми смещениями векторов эдс обмоток.

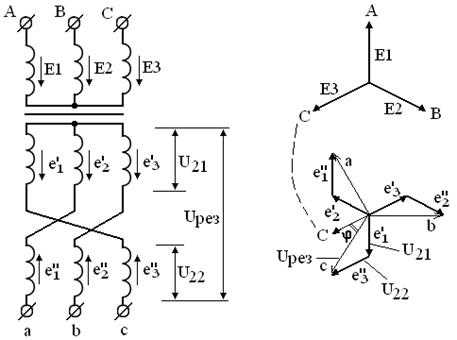

Направления векторов эдс и угловые смещения между ними принято характеризовать группами соединения обмоток. На практике угловое смещение векторов эдс обмоток НН и СН по отношению к векторам эдс обмотки ВН обозначают числом, которое, будучи умножено на 30°, дает угол отставания векторов. Это число называют группой соединения обмоток трансформатора.

Так, при совпадении векторов эдс обмоток по направлению (угловое смещение 0°) получается группа соединения 0 (рисунок 4, а). Угловое смещение 180° (рисунок 4, б) соответствует группе 6 (30 х 6=180°). Как мы видели, в обмотках однофазных трансформаторов могут быть только такие угловые смещения, поэтому у них возможны только 0-я и 6-я группы соединений. Соединения обмоток однофазных трансформаторов для краткости обозначают I/I — 0 и I/I — 6.

В трехфазных трансформаторах, обмотки которых могут соединяться в звезду или треугольник, возможно образование 12 различных групп со сдвигом фаз векторов линейных эдс от 0 до 360° через 30°. Из двенадцати возможных групп соединений в России стандартизованы две группы: 11-я и 0-я со сдвигом фаз 330 и 0°.

Рассмотрим в качестве примера схемы соединений Y/Y и Y/Δ (рисунок 5, а, б). Обмотки, расположенные на одном стержне, изобразим одну под другой; намотку всех обмоток (первичных и вторичных) примем одинаковой; направления фазных эдс показаны стрелками.

Рисунок 5 — Получение группы соединений в схеме звезда — звезда (а) и звезда — треугольник (б)

Построим векторную диаграмму эдс первичной обмотки (рисунок 5, а) так, чтобы вектор эдс фазы С располагался горизонтально. Соединив концы векоторов А и В, получим вектор линейной эдс Е_АВ (АВ). Построим векторную диаграмму эдс вторичной обмотки. Поскольку направления эдс первичной и вторичной обмоток одинаковы, векторы фазных эдс вторичной обмотки строят параллельно соответствующим векторам первичной обмотки. Соединив точки а и b и пристроив вектор Е_ab (ab) к точке А, убеждаемся, что угловое смещение между линейными эдс первичной и вторичной обмоток равно 0. Итак, в первом примере группа соединения обмоток 0. Это обозначают так: Y/Y_н —0, что читается «звезда с выведенной нейтралью».

При рассмотрении второго примера (рисунок 5, б) видим, что векторная диаграмма эдс первичной обмотки построена так же, как и в предыдущем примере. При построении векторной диаграммы эдс вторичной обмотки следует помнить, что при соединении в треугольник фазные и линейные эдс совпадают как по величине, так и по направлению.

Строим вектор эдс фазы с, направляя его параллельно вектору С первичной обмотки. Конец фазы с (точка z) соединяется с началом фазы b, поэтому от конца вектора с проводим вектор эдс фазы b параллельно вектору В. Конец фазы b соединяется с началом фазы а, поэтому от конца вектора b (точки у) проводим вектор эдс фазы а параллельно вектору А. В получившемся замкнутом треугольнике abc вектор ab — это линейная эдс Е_ab. Пристроив вектор Е_ab к точке А, убеждаемся, что он сдвинут по отношению к вектору Е_АВ на угол 30° в сторону опережения. Следовательно, вектор Е_ab отстает на 330° (30° х 11 = 330°) от вектора эдс обмотки ВН. Итак, в этом примере группа соединения обмоток 11. Это обозначается так: Y/Δ —11, что читается: «звезда — треугольник — одиннадцать».

В трехобмоточном трансформаторе группа соединения обмоток определяется аналогично; при этом обмотки рассматриваются попарно: первичная и одна из двух других. Если встречается обозначение Y_н/Y/Δ — 0 — 11, то прочитать его надо так: «звезда с выведенной нейтралью — звезда — треугольник — нуль — 11». Это означает, что у рассматриваемого трехобмоточного трансформатора обмотка ВН соединена в звезду с выведенной нулевой точкой, обмотка СН — в звезду, обмотка НН — в треугольник, группа соединения обмоток ВН и СН — нуль, обмоток ВН и НН — 11.

Мы рассмотрели только две группы соединения — 0 и 11. Меняя обозначения концов (путем кругового перемещения обозначений), можно получить другие группы от 1 до 10. Однако эти группы не нашли распространения и встречаются очень редко. В России стандартизованы только три группы: Y/Y — 0, Y/Δ — 11 для трехфазных трансформаторов, I/I — 0 — для однофазных трансформаторов.

3-фазные трансформаторы | Трехфазные трансформаторы с сухой изоляцией

Схема обмоток трехфазных трансформаторов

Катушки трехфазных трансформаторов соединены по схеме треугольник или звезда. Эти схемы называются:

• Соединение звездой
• Соединение треугольником

Соединение звездой

При соединении звездой одна клемма каждой из трех обмоток соединена, образуя звезду или нейтральную точку. Здесь берется нейтральная клемма. Берется второй вывод всех обмоток, и на эти выводы подается питание. Эта конфигурация известна как соединение звездой, соединением Y или соединением звездой из-за ее формы.

Соединение треугольником

Соединение треугольником соединяет все три обмотки последовательно, образуя треугольник. Питание подается на три точки соединения. Эта установка имеет форму дельты (∆). В результате его называют дельта-соединением или ∆-соединением. В некоторых случаях это соединение также известно как сетчатое соединение.

Как изготавливаются трехфазные трансформаторы

Производственный сердечник

• При проектировании трехфазного трансформатора рассматривается трехветвевая конфигурация сердечника.
• Листы из кремниевой стали, в основном холоднокатаные с ориентированным зерном (CRGO), используются для изготовления листов сердечника, которые соответствуют чертежам требуемой катушки трехфазного трансформатора, затем эти листы покрываются неорганической изоляцией.
• После этого используются скошенные соединения между пластинами плеча и бугеля.
• Лента из стекловолокна используется для обеспечения герметичности сердечника и снижения шума.
• Готовый сердечник подвергается антикоррозионной обработке для защиты от воздушной коррозии.

Производственные обмотки

• Обмотки высокого и низкого напряжения изготавливаются из меди или алюминия. Тип используемой обмотки определяется в зависимости от величины тока и напряжения, которые должны переноситься. Это может быть круглая проволока, прямоугольная полоса, фольга, слой или перекрещивание.
• Литье под вакуумом для изготовления обмоток. На стороне высокого напряжения предусмотрены вставки для установки тяг переключения ответвлений. Соединения в обмотках изолированы термоусадочной трубкой.

Используемые материалы

• Силиконовые листы для изготовления основных листов.
• Медные и алюминиевые магнитопроводы для изготовления первичной и вторичной обмоток.

Типы трехфазных трансформаторов

Общие сухие трехфазные трансформаторы включают:

Трехфазные изолирующие трансформаторы:

Трехфазные изолирующие трансформаторы представляют собой трехфазные трансформаторы с изолированными первичной и вторичной обмотками. В результате входная мощность будет отделена от выходной мощности. Поскольку он может защитить чувствительное оборудование, экранированный трехфазный изолирующий трансформатор более эффективен, чем трехфазный изолирующий трансформатор.

Изолирующий трансформатор Области применения:

3-фазные изолирующие трансформаторы обычно используются в:

• Промышленность
• Горнодобывающая промышленность
• Электростанции
• Аэропорты
• Высотные здания и другие требования пожарной безопасности 90.

Трехфазные автотрансформаторы

Одна катушка служит как первичной, так и вторичной катушкой в ​​трехфазном автотрансформаторе. Поток рассеяния в этих трансформаторах ниже, что позволяет улучшить регулирование. Эти трансформаторы также имеют меньшие потери в меди, что делает их более эффективными.

Применение автотрансформаторов:

Они используются в:

• Запуск асинхронных двигателей
• Железные дороги
• Передача и распределение электроэнергии

и 3-фазные трансформаторы с сухой изоляцией, которые точно разработаны в соответствии с конкретными требованиями клиентов. Они оптимизируют производительность и характеристики трехфазных трансформаторов, такие как размер, вес и цена.

Компания Johnson Electric Coil предлагает трехфазные электрические трансформаторы высокого качества мощностью до 250 кВА различных форм, размеров и в больших количествах. Трехфазные автотрансформаторы, поставляемые компанией Johnson Electric Coil, обладают наилучшей эффективностью и экономичностью.

Звезда и треугольник в электродвигателе: принцип соединения и отличия

Вся нагрузка в трехфазных цепях подключается по схеме звезда или треугольник. В зависимости от типа потребителей электроэнергии и напряжения в электросети подбирают соответствующий вариант. Если говорить об электродвигателях, то от выбора соединения обмоток зависит возможность его работы в той или иной сети с номинальными характеристиками. В статье рассмотрим чем отличаются звезда и треугольник в электродвигателе, на что они влияют и каков принцип соединения проводов в клеммнике трехфазного двигателя.

• Теория
• В чем разница
• Формулы мощности, тока и напряжения
• Практика — как подобрать схему для конкретного случая
• Переключение звезда-треугольник для плавного пуска
• Заключение

Теория

Как уже было сказано, схемы соединения звезда и треугольник характерны не только для электродвигателя, но и для обмоток трансформатора, ТЭНов (например, ТЭНов электрокотла) и других нагрузок.

Чтобы понять, почему эти схемы соединения элементов трехфазной цепи так называются, нужно их несколько видоизменить.

В «звезде» нагрузка каждой из фаз соединена между собой одним из выводов, это называется нейтральная точка. В «треугольнике» каждый из выводов нагрузки подключен к разным фазам.

Все изложенное в статье в дальнейшем справедливо для трехфазных асинхронных и синхронных машин.

Рассмотрим этот вопрос на примере соединения обмоток трехфазного трансформатора или трехфазного двигателя (в данном контексте это не имеет значения).

На этом рисунке отличия более заметны, у «звезды» начало обмоток соединено с фазными проводами, а концы соединены между собой, в большинстве случаев нулевой провод от питающего генератора или трансформатора подключен к одной и той же точке нагрузки.

Точка указывает начало обмоток.

То есть в «треугольнике» соединяются конец предыдущей обмотки и начало следующей, а к этой точке подключается питающая фаза. Если перепутать конец и начало, подключенная машина работать не будет.

В чем разница

Если говорить о подключении однофазных потребителей, кратко разберем на примере трех электротен, то в «звезде» при перегорании одного из них два оставшихся продолжат работу . Если сгорят два из трех, то вообще ни один работать не будет, так как они попарно подключены к линейному напряжению.

В треугольной схеме даже при перегорании 2 десятка элементов третий продолжает работать. Нулевого провода в нем нет, его просто некуда подключить. А в «звезде» он подключается к точке нейтрали, и нужен для выравнивания фазных токов и их симметрии при разных фазных нагрузках (например, 1 нагреватель подключается в одну из ветвей, а 2 параллельно для остальных).

Но если при таком подключении (с другой фазной нагрузкой) выгорит ноль, то и напряжения будут не те (где больше нагрузка проседает, а где меньше — увеличивается). Подробнее об этом мы писали в статье о фазовом дисбалансе.

Следует иметь в виду, что нельзя подключать обычные однофазные устройства (220В) между фазами, на 380В. Либо устройства должны быть рассчитаны на такую ​​мощность, либо сеть должна быть с линейным 220В (как в электрические сети с изолированной нейтралью некоторых конкретных объектов, например, судов).

Но, при подключении трехфазного двигателя ноль часто не подключают к середине звезды, так как это симметричная нагрузка.

Формулы мощности, тока и напряжения

Начнем с того, что в схеме звезды есть два разных напряжения — линейное (между линейными или фазными проводами) и фазное (между фазой и нулем). U линейная в 1,73 (корень из 3) раз больше, чем U фазовая. В этом случае линейный и фазный токи равны.

UL = 1,73 * Uph

Il = If

То есть линейное и фазное напряжение соотносятся так, что при линейном напряжении 380 В фаза составляет 220 В.

В «треугольнике» U-линейный и U-фазный равны, а токи различаются в 1,73 раза.

Ul = Uf

IL = 1,73 * IF

Мощность в обоих случаях считать по одним и тем же формулам:

• полная S = 3 * Sph = 3 * (Ul / √3) * I = √3 * Ул*я;
• активный P = √3 * Ul * I * cos φ;
• реактивная Q = √3 * Ul * I * sin φ.

При подключении одной и той же нагрузки к одной и той же U-фазе и U-линейке мощность подключаемых устройств будет различаться в 3 раза.

Предположим, имеется двигатель, работающий от трехфазной сети 380/220 В, и его обмотки рассчитаны на подключение по схеме «звезда» к сети с линейным напряжением 660 В. Тогда при подключении к сети «треугольник» питание U-линии должно быть в 1,73 раза меньше, то есть 380В, что подходит для подключения к нашей сети.

Приведем расчеты, чтобы показать, какие отличия будут у двигателя при переключении обмоток с одной цепи на другую.

Предположим, что ток статора при соединении треугольником в сеть 380В составил 5А, тогда его полная мощность равна:

S = 1,73*380*5 = 3287 ВА

Переключить электродвигатель на «звезду» а мощность уменьшится в 3 раза, так как напряжение на каждой обмотке уменьшилось в 1,73 раза (было 380 на обмотку, а стало 220), и ток тоже в 1,73 раза: 1,73*1, 73=3. Значит, учитывая С учетом приведенных значений мы рассчитаем общую мощность.

S = 1,73 * 380 * (5/3) = 1,73 * 380 * 1,67 = 1070 ВА

Как видите, мощность упала в 3 раза!

А что будет если есть другой электродвигатель и он работал в «звезду» в сети 380В и ток статора в те же 5А соответственно и обмотки рассчитаны на соединение в «треугольник» для 220В (3 фазы), но почему-то соединили «треугольником» и подключили к 380В?

В этом случае мощность увеличится в 3 раза, так как напряжение на обмотке теперь наоборот увеличено в 1,73 раза, а ток тот же.

S = 1,73 * 380 * 5 * (3) = 9861 ВА

Мощность двигателя стала больше номинальной в те же 3 раза. Так он просто горит!

Поэтому подключать электродвигатели необходимо по схеме соединения обмоток, соответствующей их номинальному напряжению.

Практика — как подобрать схему для конкретного случая

Чаще всего электрики работают с сетью 380/220В, поэтому давайте рассмотрим, как подключить, звездой или треугольником, электродвигатель к такой трех- фазная электрическая сеть.

В большинстве электродвигателей схема соединения обмоток может быть изменена, для этого в брно есть шесть выводов, они расположены так, что с помощью минимального набора перемычек можно собрать нужную вам схему. Простыми словами: вывод начала первой обмотки расположен над концом третьей, начало второй, над концом первой, начало третьей над концом второй.

Как отличить два варианта подключения электродвигателя вы видите на рисунке ниже.

Поговорим о том, какую схему выбрать. Схема подключения катушек двигателя особого влияния на режим работы двигателя не оказывает при условии, что номинальные параметры двигателя соответствуют сети. Для этого посмотрите на шильдик и определите, на какое напряжение конкретно рассчитана ваша электромашина.

Обычно маркировка имеет вид:

Δ/Y 220/380

Расшифровывается как:

При межфазном напряжении 220 В соберите обмотки в треугольник, а если 380 — в звезду.

Чтобы просто ответить на вопрос «Как соединить обмотки двигателя?» мы составили для вас таблицу выбора схемы подключения:

Переключение звезда-треугольник для плавного пуска

При пуске двигателя наблюдаются высокие пусковые токи. Поэтому для уменьшения пусковых токов асинхронных двигателей применяют пусковую схему с переключением обмотки со звезды на треугольник. При этом, как было сказано выше, электродвигатель должен быть рассчитан на подключение к «треугольнику» и работу под линейной вашей сетью.

Так, в наших трехфазных сетях электроснабжения (380/220В) для таких случаев используются двигатели номиналом «380/660» Вольт, на «Δ/Y» соответственно.

При пуске обмотки включаются «звездой» при пониженном напряжении 380В (относительно номинального 660В), двигатель начинает набирать обороты и в определенный момент времени (обычно по таймеру, в сложные случаи — по сигналу датчиков тока и скорости) обмотки переключаются на «треугольник» и работают уже на свои номинальные 380 вольт.

На иллюстрации выше описан такой способ пуска двигателей, но в качестве примера показан перекидной переключатель, на практике используются два дополнительных контактора (КМ2 и КМ3), хотя он сложнее обычной схемы для подключения электродвигателя, это не его недостаток. Но у нее есть ряд преимуществ:

• Меньшая нагрузка на электросеть от пусковых токов.
• Соответственно меньше падает напряжение и снижается вероятность остановки связанного оборудования.
• Мягкий пуск двигателя.

У этого решения есть два основных недостатка:

1. Необходимо прокладывать два трехжильных кабеля от расположения контакторов непосредственно к клеммам двигателя.
