Силовые трансформаторы — устройство и принцип действия

Содержание

Дополнительное оборудование

Устройство силового трансформатора включает в себя различные виды дополнительного навесного оборудования:

• газовое реле. Это устройство выполняет защитные функции. При нестабильной работе трансформатора (нарушена система охлаждения, повреждения различного типа), масло начинает постепенно разлагаться на простые составляющие. В процессе выделяется определенное количество газов. Если реакция протекает медленно, то устройство подает предупреждающий сигнал, а если газ образуется слишком быстро, то реле просто отключает трансформатор;
• индикаторы температуры. Специальные датчики на основе термопар регулярно проводят замеры температуры масла в самых горячих точках;
• поглотители влаги. Так как конструкция маслонаполненной емкости не является абсолютно герметичной, то под крышкой может образоваться водяной конденсат. Специальные устройства поглощают влагу и препятствуют попаданию ее в масло;
• система постоянной регенерации масла;
• защита от повышения давления внутри емкости. Система комбинируется с устройствами сброса лишнего давления и работает в автоматическом режиме;
• индикатор уровня масла. В большинстве случаев он выполнен в виде прибора с циферблатом и стрелкой или в виде трубки, которая заполнена маслом и соединена с емкостью по принципу сообщающихся сосудов.

Больше информации о современных силовых трансформаторах, их основных разновидностях, типах конструкции и новейших разработках в этой сфере можно узнать на международной выставке «Электро». Мероприятие состоится на территории ЦВК «Экспоцентр».

Производство, эксплуатация, монтаж, ремонт, тех. обслуживание силовых трансформаторовИзмерительные трансформаторы тока и напряженияНазначение, принцип действия измерительных трансформаторов, а также их монтаж и ремонт.

Виды конструкций однофазных трансформаторов

Конструкция однофазного трансформатора может быть выполнены стержневого типа так и броневого или тороидального.

конструкция стержневого трансформатора

Однофазный двух обмоточный трансформатор стержневого типа, представляет собой два стержня на которые располагаются обе обмотки. Объединяет эти стрежни, стальное ярмо, на котором и происходит соединение магнитных потоков двух обмоток.

Тип однофазного броневого трансформатора  представляет собой один стержень (сердечник), который как бы бронируется, защищается с обеих сторон ярмом от внешних механических воздействий. Магнитный поток проходящий по ярму броневого  меньше в два раз чем в стержне, поэтому ярма делают в два раза меньше, уменьшая тем самым габаритные размеры и вес.

Сборка трансформатора

Собирают магнитопроводы трансформаторов встык или в нахлест.

1- пластины Ш-образного профиля, 2 — пластины прямоугольного профиля, 3 — стержневые шпильки

Сборка внахлест пластины сердечника выполняют одна за другой укладывая их плотно в разных точках разреза полос. Монтаж и демонтаж такого трансформатора более трудоемок, но зато это позволяет сильно уменьшить магнитное сопротивление, снижает реактивные потери на вихревые токи и нагрев стали.

ленточный магнитопровод

Существуют также и ленточные магнитопроводы которые делают из холоднокатаной стали как стержневого типа так броневого типа. Магнитная проницаемость трансформаторной холоднокатаной стали больше чем у горячекатаной, но только при направлении которая совпадает с направлением проката стали. В связи с этим такие трансформаторы собирают внахлестку, уже из лент разной длины (пакеты) и затем соединяют вместе предварительно пропитывая для изоляции жаростойким лаком. Особенность такого трансформаторов, что они обязательно требуют установки изоляционной прокладки на месте стыка двух магнитопроводов или изоляцией лаком. Это предотвращает замыкания пластин, в результате чего не возникает чрезмерный нагрев сердечника трансформатора токами вихревыми. Такой нагрев может приводить к плавлению стали в одну сплошную массу.

Мощные силовые трансформаторы часто делают только стержневыми так у них проще выполнить изоляцию обмоток высшего напряжения от низшего.
Трансформаторы малой мощности, сетевые трансформаторы  делаю из броневого магнитопровода. Обмотки у броневых  трансформаторов располагаются на одном стержне, а не отдельно одна  от другой. Как правило, первичная обмотка располагается ближе к сердечнику, а вторичная мотается поверх первой. Токи первичной и вторичной обмотки маломощного трансформатора невелики, так что усиленной изоляцией можно пренебречь.

Охладители

Обязательный элемент конструкции любого силового трансформатора. Большое количество электрической энергии, проходя через трансформатор, преобразуется в тепло. Специальная двухконтурная система, заполненная маслом, нуждается в регулярном охлаждении.

Для этих целей используются различные устройства:

• радиаторы. Конструктивно охладитель состоит из металлических пластин различной конфигурации, которые обладают хорошей теплопроводностью, через которые и выводится тепловая энергия в атмосферу или вторичную охлаждающую среду;
• гофрированный бак. Универсальное устройство для установок небольшой мощности. Конструктивно он совмещает в себе радиатор и емкость для масла. Тепло выводится благодаря внешним и внутренним гофрированным поверхностям;
• принудительная вентиляция. Навесные вентиляторы применяют для трансформаторов большой мощности. Благодаря постоянному принудительному охлаждению удается повысить производительность системы до 20-25%;
• охладители масляно-водяные. На сегодняшний день такие комбинированные конструкции используются чаще всего благодаря их простоте и высокой эффективности;
• циркуляционные насосы. Устройство обеспечивает регулярное перемещение горячего масла в нижний контур, заменяя его холодным.

Определение и назначение

Для питания приборов нужны напряжения различных характеристик. Трансформатор — это конструкция для использования индукционной работы магнитного поля. Ленточные или проволочные катушки, объединенные общим потоком, понижают или увеличивают напряжение. В телевизоре применяется 5 В для работы транзисторов и микросхем, питание кинескопа требует нескольких киловольт при использовании каскадного генератора.

Изолированные обмотки располагаются на сердечнике из спонтанно намагниченного материала с определенным значением напряженности. Старые агрегаты использовали существующую частоту сети, около 60 Гц. В современных схемах питания электроприборов применяют импульсные трансформаторы с высокой частотой. Переменное напряжение выпрямляется и преобразовывается при помощи генератора в величину с заданными параметрами.

Напряжение стабилизируется благодаря управляющей установке с импульсно-широтной модуляцией. Высокочастотные всплески передаются трансформатору, на выходе получают стабильные показатели. Массивность и тяжесть приборов прошлых лет сменяется легкостью и небольшими размерами. Линейные показатели агрегата пропорциональны мощности в отношении 1:4, для уменьшения габаритов устройства увеличивается частота тока.

Массивные приборы используют в схемах электроснабжения, если требуется создать минимальный уровень рассеяния помех с высокой частотой, например при обеспечении качественного звука.

Составляющие конструкции

Высоковольтные линии электропередач с напряжением более 6 тысяч вольт защищают специальными устройствами, преобразующими переменный электрический ток и защищающими сети от серьёзного перенапряжения. Существует два типа таких устройств:

• обычные трансформаторы;
• автотрансформаторы.

Обе разновидности имеют похожее устройство и функциональные характеристики. Стандартная конструкция трансформатора включает в себя следующие составляющие:

• Ферромагнитный сердечник. Он заключается в специальный прочный корпус, не позволяющий агрессивной среде вывести его из строя.
• Обмотка. Бывает медной и алюминиевой, имеет сечения круглой либо прямоугольной формы. Концентрическая обмотка имеет вид цилиндров, располагающихся один в другом. Несколько слоёв обмотки с низким напряжением занимают место близко к сердечнику. Винтовая обмотка высокого напряжения устанавливается на специальный цилиндр, выполняющий роль изолятора. Балки, на которых находится обмотка, имеют специальную защиту.
• Газовое реле. Находясь в трубопроводе между основным и расширительным баком, оно пропускает весь газ, образующийся в процессе нагрева масла. Реле срабатывает даже при минимальном газообразовании. Если объём газа увеличивается, об этом уведомляют световые и звуковые датчики. В случае когда газа образуется очень много, чтобы не допустить разложения масляных веществ, происходит автоматическое срабатывание выключателей во всём трансформаторе.
• Гильза для термометра. Термометр требуется для постоянного отслеживания температуры поверхностных слоёв масла.
• Осушитель воздуха. Не даёт влаге из воздуха попадать в масло и ухудшать его диэлектрические параметры.
• Выхлопная труба. Для того чтобы масло поступало в нужном количестве, один край трубы соединяется с основным баком трансформатора, второй находится на уровне чуть выше расширителя.
• Предохранительная мембрана. Крепится на край выхлопной трубы, выполняет защитную функцию при аварийном скачке напряжения. В некоторых устройствах вместо мембраны может использоваться сильфон или клапанные элементы.
• Проходные изоляторы. С их помощью обеспечивается безопасное функционирование прибора. Для удобства управления прибор оснащается ручкой на крышке бака.

https://youtube.com/watch?v=fYUtgW0j2S0

Как выбрать силовой трансформатор

Трансформатор – это сердце понижающих и распределительных подстанций. Выбор силового трансформатора сопряжен с рядом нюансов и особенностей, которые были рассмотрены в данной статье. Основные учитываемые параметры следующие:

1. Первичное напряжение (ВН) – уровень высокого напряжения питающей сети. Например, 6, 10 или 20кВ.
2. Вторичное напряжение (НН) – уровень низкого напряжения, необходимого для питания потребителей электроэнергии. Например, 0,38кВ или 0,23кВ.
3. Количество фаз и частота (Гц).
4. Нагрузка в кВА, учитывающая потенциальный рост мощности в будущем.
5. Место установки силового трансформатора: снаружи/внутри помещения.
6. График нагрузки.
7. Категория надежности электроснабжения потребителей.
8. Перегрузочная способность трансформатора.

Когда дело касается выбора номинальной мощности исходят из суточного графика нагрузки, отображающего среднесуточную и максимальную активную нагрузку (кВт), а также из расчетной активной нагрузки (когда нет суточных графиков), темпа роста нагрузки и стоимости электроэнергии. Различают следующие типы силовых трансформаторов, представленные в таблице:

Основные показатели мощности силовых трансформаторов.

Если брать в качестве определяющих критериев другие показатели и характеристики, то можно выделить следующие виды силовых трансформаторов:

• количество фаз – одна или три. Трехфазный силовой трансформатор является наиболее распространенным электротехническим устройством, которое используется на подстанциях;
• число обмоток – трех- или двухобмоточные;
• по своему назначению трансформаторы могут быть повышающими или понижающими;
• если брать за критерий место установки, то различают внешние и внутренние устройства;
• по типу охлаждения устройства делятся на две категории – силовые сухие трансформаторы (с воздушным охлаждением) и силовые масляные трансформаторы.

Вне зависимости от типа, мощностных характеристик или габаритных размеров принцип действия силового трансформатора базируется на основе явления электромагнитной индукции. При подаче на устройство тока с определенными характеристиками он проходит через замкнутый магнитопровод и попадает на первичную и вторичную обмотку.

В зависимости от числа витков в обмотках определяется коэффициент напряжений. Если в первичной обмотке число витков меньше – то это повышающий трансформатор, если наоборот, то речь идет о понижающем трансформаторе.

В практических условиях значение номинальной мощности выбирают в соответствии с графиком нагрузки и коэффициентом начальной нагрузки. Номинальная полная мощность трансформатора должна быть выше расчетной полной мощности. Необходимо также учитывать и температуру, при которой эксплуатируется трансформатор.

Трансформаторы специального назначения

Преобразователи напряжения, которые не предназначены для питания осветительной и силовой нагрузки, относятся к специальным трансформаторам. Они бывают нескольких видов: измерительные, сварочные, автотрансформаторы.

Измерительные преобразователи напряжения

Измерительные трансформаторы применяются для включения приборов измерения в цепи высокого напряжения. Их использование позволяет:

• расширить границы измерения установок переменного тока;
• увеличить защиту лиц, обслуживающих аппараты;
• применять для измерения приборы небольшого размера и веса.

Первичная обмотка измерительных трансформаторов подключается в сеть, а к вторичной присоединяются приборы измерения.

Сварочное оборудование

Сварочные трансформаторы снижают напряжение сети (220 В или 380 В) до необходимого 60—70 В. Невысокое напряжение при сварке обеспечивает безопасность лицам, проводящим сварку. Понижение значения напряжения меньше 60 В недопустимо ввиду того, что дуга может попросту не зажечься.

Автотрансформатор с плавным регулированием напряжения

В машинных залах для запуска двигателей большой мощности, а также в лабораториях при проведении различного рода испытаний используются автотрансформаторы.

Основная отличительная черта автотрансформаторов — наличие электрического соединения между первичной и вторичной обмотками. В понижающих автотрансформаторах этот факт является недостатком, так как при недостаточном соблюдении техники безопасности, при аварийном режиме, поломке прибора, жизнь и здоровье обслуживающего персонала может оказаться под угрозой.

Назначение и принцип действия трансформатора

Назначение и принцип действия трансформатора — это  передача электрической энергии на значительные расстояния от электростанций к различным потребителям: промышленным предприятиям, населению и т.п, с помощью электродвижущей силы и магнитной индукции.

Трансформаторы позволяют значительно экономить на стоимости проводов, а также снижают потери электроэнергии в линиях электропередач. Так как от силы тока зависит сечение проводов то, увеличивая напряжение и снижая силу тока (не снижая при этом передаваемую мощность) можно эффективно предавать напряжение на значительные расстояния.

передача электроэнергии трансформаторами

Это позволяет экономить  на линиях электропередач:

1. Используя провода с меньшим поперечным сечение, снижается расход  цветных металлов;
2. Уменьшаются потери мощности при передаче электроэнергии на большие расстояния.

На электростанциях вырабатывается электрическая энергия посредством синхронных генераторов и составляет от 11 кВ до 20кВ, в некоторых случаях может применяться напряжение 30-35 кВ.  Эти величины не подходят как в быту, так и на промышленном производстве из-за слишком высокого напряжения. Но эти напряжения также недостаточны для экономичной передачи электроэнергии на расстояния. Поэтому на выходе из электростанций ставятся повышающие трансформаторы, которые повышают напряжение до 750 кВ, U=750kV напряжение которое непосредственно передается по линиям электропередач.

Приемники электрической энергии: различные бытовые приборы, электродвигатели, станки на производстве из-за соображения безопасности и конструктивными сложностями изготовления (требования к усиленной изоляции), также не могут работать с такими высокими напряжениями.   Они рассчитываются на более низкое напряжения, как правило, это 220V в быту и 380V на производстве.

Повышающие трансформаторы используют для передачи электроэнергии на большие расстояния, понижающие для распределения электроэнергии в точке разветвления потребителей.

Электрическая энергия по пути движения от электростанции до потребителя может трансформироваться 3 или 4 раза. Преобразование электроэнергии происходит с помощью магнитопровода трансформатора и переменного магнитного поля.

Принцип действия и режимы работы

Простой трансформатор снабжен сердечником из пермаллоя, феррита и двумя обмотками. Магнитопровод включает комплект ленточных, пластинчатых или формованных элементов. Он передвигает магнитный поток, возникающий под действием электричества. Принцип работы силового трансформатора заключается в преобразовании показателей силы тока и напряжения с помощью индукции, при этом постоянной остается частота и форма графика движения заряженных частиц.

В трансформаторах повышающего типа схема предусматривает повышенное напряжение на вторичной обмотке по сравнению с первичной катушкой. В понижающих агрегатах входной вольтаж выше выходного показателя. Сердечник со спиральными витками располагается в емкости с маслом.

При включении переменного тока на первичной спирали образуется переменное магнитное поле. Оно замыкается на сердечнике и затрагивает вторичную цепь. Возникает электродвижущая сила, которая передается подключенным нагрузкам на выходе трансформатора. Функционирование станции проходит в трех режимах:

1. Холостой ход характеризуется разомкнутым состоянием вторичной катушки и отсутствием тока внутри обмоток. В первичной спирали течет электричество холостого хода, составляющее 2-5% номинального показателя.
2. Работа под нагрузкой проходит с подключением питания и потребителей. Силовые трансформаторы показывают энергию в двух обмотках, работа в таком регламенте является распространенной для агрегата.
3. Короткое замыкание, при котором сопротивление на вторичной катушке остается единственной нагрузкой. Режим позволяет выявить потери для разогрева обмоток сердечника.

Режим холостого хода

Электричество в первичной спирали равно значению переменного намагничивающего тока, вторичный ток показывает нулевые показатели. Электродвижущая сила начальной катушки в случае ферромагнитного наконечника полностью замещает напряжение источника, отсутствуют нагрузочные токи. Работа на холостом ходу выявляет потери на мгновенное включение и вихревые токи, определяет компенсацию реактивной мощности для поддержания требуемого вольтажа на выходе.

В агрегате без ферромагнитного проводника потерь на изменение магнитного поля нет. Сила тока холостого режима пропорциональна сопротивлению первичной обмотки. Способность противостоять прохождению заряженных электронов трансформируется при изменении частоты тока и размера индукции.

Работа при коротком замыкании

На первичную катушку поступает небольшое переменное напряжение, выходы вторичной спирали накоротко соединены. Показатели вольтажа на входе подбирают так, чтобы ток короткого замыкания соответствовал расчетному или номинальному значению агрегата. Размер напряжения при коротком замыкании определяет потери в катушках трансформатора и расход на противодействие материалу проводника. Часть постоянного тока преодолевает сопротивление и преобразуется в тепловую энергию, сердечник греется.

Напряжение при коротком замыкании рассчитывается в процентном отношении от номинального показателя

Параметр, полученный при работе в этом режиме, является важной характеристикой агрегата. Умножив его на ток короткого замыкания, получают мощность потерь

Рабочий режим

При подсоединении нагрузки во вторичной цепи появляется движение частиц, вызывающее магнитный поток в проводнике. Оно направлено в другую сторону от потока, продуцируемого первичной катушкой. В первичной обмотке происходит разногласие между электродвижущей силой индукции и источника питания. Ток в начальной спирали повышается до того времени, когда магнитное поле не приобретет первоначальное значение.

Магнитный поток вектора индукции характеризует прохождение поля через выбранную поверхность и определяется временным интегралом мгновенного показателя силы в первичной катушке. Показатель сдвигается по фазе под 90˚ по отношению к движущей силе. Наведенная ЭДС во вторичной цепи совпадает по форме и фазе с аналогичным показателем в первичной спирали.

Watch this video on YouTube

Конструкция устройства

Силовые трансформаторы предназначены для преобразования (трансформирования) переменного тока одного напряжения в переменный ток другого напряжения — более низкого или более высокого. Трансформаторы, понижающие напряжение, называют понижающими, а повышающие напряжение — повышающими.

Трансформаторы изготовляют двухобмоточные и трехобмоточные. Последние кроме обмотки НН и ВН имеют обмотку СН (среднего напряжения). Трехобмоточный силовой трансформатор позволяет снабжать потребителей электроэнергией разных напряжений.

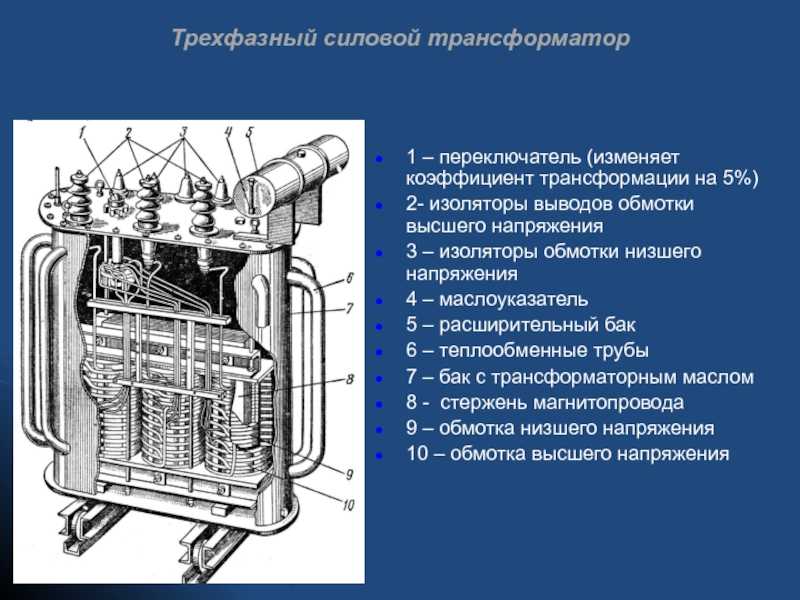

Схема устройства масляного трансформатора.

Обмотка, включенная в сеть источника электроэнергии, называется первичной, а обмотка, к которой присоединены электроприемники,— вторичной. В рассматриваемых распределительных устройствах и подстанциях промышленных предприятий применяют трехфазные двухобмоточные понижающие трансформаторы, преобразующие напряжение 6 и 10 кВ в 0,23 и 0,4 кВ.

В зависимости от изолирующей и охлаждающей среды различают трансформаторы масляные ТМ и сухие ТС. В масляных основной изолирующей и охлаждающей средой являются трансформаторные масла, в сухих — воздух или твердый диэлектрик.

В специальных случаях применяют трансформаторы с заполнением баков негорючей жидкостью — совтолом. Основой конструкции трансформатора служит активная часть, состоящая из магнитопровода с расположенными на нем обмотками низшего напряжения 3 и высшего напряжения 2 отводов и переключающего устройства.

Магнитопровод, набранный из отдельных тонких листов специальной трансформаторной стали, изолированных друг от друга покрытием, состоит из стержней, верхнего и нижнего ярма. Такая конструкция способствует уменьшению потерь на нагрев от перемагничивания (гистерезис) и вихревых токов.

Соединительные провода, идущие от концов обмоток и их ответвлений, предназначенные для регулирования напряжения, называют отводами, которые изготовляют из неизолированных медных проводов или проводов, изолированных кабельной бумагой либо гетинаксовой трубкой.

Режим работы и типы, применяемые на тяговой подстанции

Трансформаторы для тяговых подстанций переменного тока делятся на группы с учетом условий эксплуатации.

Устройство, которое устанавливается на железнодорожных сообщениях:

• Опорные.
• Тупиковые.
• Промежуточные.

Опорные устройства применяются для питания других объектов. Тупиковые снабжаются электричеством от соседних трансформаторов, промежуточное устанавливаются между двумя соседями подстанциями.

Специальные виды используются для городского транспорта. Первая группа устройств требует регулярного обслуживания. Вторая работает полностью в автоматическом режиме. Действие третьего вида трансформаторов регулируется с помощью телеуправляемой техники, поэтому и поддержка таких устройств не требует работы обслуживающего персонала.

Изделия для метрополитена:

• Тяговые.
• Понизительные.
• Тягово-понизительные.

Понизительные снабжаются электричеством от городских сетей. Понизительные уменьшают напряжение до 400-220 вольт, питают силовые установки и освещение. Подстанции уменьшают напряжение до необходимого уровня.

Типы и виды трансформаторов

Силовые агрегаты используют в случае преобразования высоковольтного тока и больших мощностей, их не применяют для измерения показателей сети. Установка оправдана в случае разницы между напряжением в сети производителя энергии и цепи, идущей к потребителю. В зависимости от числа фаз станции можно классифицировать как узлы с одной катушкой или многообмоточные устройства.

Однофазный силовой преобразователь устанавливается статически, для него характерны связанные взаимной индукцией обмотки, располагаемые неподвижно. Сердечник выполняется в виде замкнутой рамы, различают нижнее, верхнее ярмо и боковые стержни, где располагаются спирали. Активными элементами выступают катушки и магнитопровод.

Обвивки на стержнях находятся в установленных сочетаниях по числу и форме витков или устраиваются в концентрическом порядке. Наиболее распространена и часто применяется цилиндрическая обвивка. Конструктивные элементы агрегата фиксируют части станции, изолируют проходы между витками, охлаждают части и предупреждают поломки. Продольная изоляция охватывает отдельные витки или их сочетания на сердечнике. Главные диэлектрики используют для предупреждения перехода между заземлением и обмотками.

В схемах трехфазных сетей электричества ставят двухобмоточные и трехобмоточные установки для равномерного распределения нагрузки между входами и выходами или устройства замещения для одной фазы. Трансформаторы с масляным охлаждением содержат магнитопровод с обмотками, которые расположены в баке с веществом.

Обвивки устраиваются на общем проводнике, при этом предусмотрены первичные и вторичные контуры, взаимодействующие благодаря возникновению общего поля, тока или поляризации при перемещении заряженных электронов в магнитной среде. Такая общая индукция затрудняет определение рабочих показателей установки, высокого и низкого напряжения. Используется план замещения трансформатора, при которой обмотки взаимодействуют не в магнитной, а в электрической среде.

Применяется принцип эквивалентности действия рассеивающих потоков работе сопротивлений индуктивных катушек, пропускающих ток. Различают спирали с активным сопротивлением индукции. Второй вид представляет собой магнитосвязанные обвивки, передающие частицы без потоков рассеивания с минимальными препятствующими свойствами.

Watch this video on YouTube





Помогла ли вам статья?

Задать вопрос

Пишите ваши рекомендации и задавайте вопросы в комментариях

ПУЭ 7. Установка силовых трансформаторов и реакторов | Библиотека

• 13 декабря 2006 г. в 18:44
• 2843036

• Поделиться

• Пожаловаться

Раздел 4. Распределительные устройства и подстанции

Глава 4.2. Распределительные устройства и подстанции напряжением выше 1 кВ

Установка силовых трансформаторов и реакторов

4. 2.203. Требования, приведенные в 4.2.204-4.2.236, распространяются на стационарную установку в помещениях и на открытом воздухе силовых трансформаторов (автотрансформаторов), регулировочных трансформаторов и маслонаполненных реакторов с высшим напряжением 3 кВ и выше и не распространяются на электроустановки специального назначения.

Трансформаторы, автотрансформаторы и реакторы, указанные в настоящем параграфе, поименованы в 4.2.204-4.2.236 термином «трансформаторы».

Установка вспомогательного оборудования трансформаторов (электродвигателей системы охлаждения, контрольно-измерительной аппаратуры, устройств управления) должна отвечать требованиям соответствующих глав настоящих Правил.

Требования 4.2.212, 4.2.217, 4.2.218 не относятся к установке трансформаторов, входящих в КТП с высшим напряжением до 35 кВ.

4.2.204. В регионах с холодным климатом, с повышенной сейсмичностью должны применяться трансформаторы соответствующего исполнения.

4.2.205. Установка трансформаторов должна обеспечивать удобные и безопасные условия его осмотра без снятия напряжения.

4.2.206. Фундаменты трансформаторов напряжением 35-500 кВ должны предусматривать их установку непосредственно на фундамент без кареток (катков) и рельс.

Трансформаторы на подстанциях, имеющих стационарные устройства для ремонта трансформаторов (башни) и рельсовые пути перекатки, а также на подстанциях с размещением трансформаторов в закрытых помещениях следует устанавливать на каретках (катках).

Сейсмостойкие трансформаторы устанавливаются непосредственно на фундамент с креплением их к закладным элементам фундамента для предотвращения их смещений в горизонтальном и вертикальном направлениях.

На фундаментах трансформаторов должны быть предусмотрены места для установки домкратов.

4.2.207. Уклон масляного трансформатора, необходимый для обеспечения поступления газа к газовому реле, должен создаваться путем установки подкладок.

4.2.208. При установке расширителя на отдельной конструкции она должна располагаться таким образом, чтобы не препятствовать выкатке трансформатора с фундамента.

В этом случае газовое реле должно располагаться вблизи трансформатора в пределах удобного и безопасного обслуживания со стационарной лестницы. Для установки расширителя можно использовать портал ячейки трансформатора.

4.2.209. Трансформаторы необходимо устанавливать так, чтобы отверстие защитного устройства выброса масла не было направлено на близко установленное оборудование. Для защиты оборудования допускается установка заградительного щита между трансформатором и оборудованием.

4.2.210. Вдоль путей перекатки, а также у фундаментов трансформаторов массой более 20 т должны быть предусмотрены анкеры, позволяющие закреплять за них лебедки, направляющие блоки, полиспасты, используемые при перекатке трансформаторов в обоих направлениях. В местах изменения направления движения должны быть предусмотрены места для установки домкратов.

4.2.211. Расстояния в свету между открыто установленными трансформаторами определяются технологическими требованиями и должны быть не менее 1,25 м.

4.2.212. Разделительные перегородки между открыто установленными трансформаторами напряжением 110 кВ и выше единичной мощностью 63 МВ·А и более, должны предусматриваться:

• при расстояниях менее 15 м между трансформаторами (реакторами), а также между ними и трансформаторами любой мощности, включая регулировочные и собственных нужд;
• при расстояниях менее 25 м между трансформаторами, установленными вдоль наружных стен зданий электростанции на расстоянии от стен менее 40 м.

Разделительные перегородки должны иметь предел огнестойкости не менее 1,5 ч, ширину — не менее ширины маслоприемника и высоту — не менее высоты вводов высшего напряжения более высокого трансформатора. Перегородки должны устанавливаться за пределами маслоприемника. Расстояние в свету между трансформатором и перегородкой должно быть не менее 1,5 м.

Указанные расстояния принимаются до наиболее выступающих частей трансформаторов.

Если трансформаторы собственных нужд или регулировочные установлены с силовым трансформатором, оборудованным автоматическим стационарным устройством пожаротушения, и присоединены в зоне действия защиты от внутренних повреждений силового трансформатора, то допускается вместо разделительной перегородки выполнять автоматическую стационарную установку пожаротушения трансформатора собственных нужд или регулировочного, объединенную с установкой пожаротушения силового трансформатора; при этом допускается сооружение общего маслоприемника.

4.2.213. Регулировочные трансформаторы должны устанавливаться в непосредственной близости от регулируемых автотрансформаторов, за исключением случая, когда между автотрансформатором и регулировочным трансформатором предусматривается установка токоограничивающего реактора.

4.2.214. Автоматическими установками пожаротушения оснащаются:

• трансформаторы напряжением 500-750 кВ, независимо от мощности, а напряжением 220-330 кВ мощностью 250 МВ•А и более;
• трансформаторы напряжением 110 кВ и выше мощностью 63 МВ•А и более, устанавливаемые в камерах подстанций и у зданий ГЭС;
• трансформаторы напряжением 110 кВ и выше любой мощности, устанавливаемые в подземном здании ГЭС и ГАЭС.

4.2.215. Пуск установки пожаротушения должен осуществляться автоматически, вручную и дистанционно со щита управления. Устройство ручного пуска должно располагаться вблизи установки в безопасном при пожаре месте.

Включение установки пожаротушения группы однофазных трансформаторов должно производиться только на поврежденные фазы.

4.2.216. Каждый масляный трансформатор, размещаемый внутри помещений следует устанавливать в отдельной камере (исключение 4.2.98), расположенной на первом этаже. Допускается установка масляных трансформаторов на втором этаже, а также ниже уровня пола первого этажа на 1 м в незатопляемых зонах при условии обеспечения возможности транспортирования трансформаторов наружу и удаления масла в аварийных случаях в соответствии с требованиями, приведенными в 4.2.103, как для трансформаторов с объемом масла более 600 кг.

При необходимости установки трансформаторов внутри помещений выше второго этажа или ниже пола первого этажа более чем на 1 м, они должны быть с негорючим экологически чистым диэлектриком или сухими в зависимости от условий окружающей среды и технологии производства. При размещении трансформаторов внутри помещений следует руководствоваться также 4.2.85.

Допускается установка в одной общей камере двух масляных трансформаторов с объемом масла до 3 т каждый, имеющих общее назначение, управление, защиту и рассматриваемых как один агрегат.

Сухие трансформаторы и имеющие негорючее заполнение устанавливаются в соответствии с 4.2.118.

4.2.217. Для трансформаторов, устанавливаемых внутри помещений, расстояния в свету от наиболее выступающих частей трансформаторов, расположенных на высоте 1,9 м и менее от пола, должны быть:

до задней и боковых стен не менее 0,3 м — для трансформаторов мощностью до 0,63 MB•А и 0,6 м — для трансформаторов большей мощности;

со стороны входа до полотна двери или выступающих частей стены не менее: 0,6 м — для трансформаторов мощностью до 0,63 МВ•А; 0,8 м — для трансформаторов до 1,6 МВ•А и 1 м — для трансформаторов мощностью более 1,6 МВ•А.

4.2.218. Пол камер масляных трансформаторов должен иметь 2%-ный уклон в сторону маслоприемника.

4.2.219. В камерах трансформаторов могут устанавливаться относящиеся к ним разъединители, предохранители и выключатели нагрузки, вентильные разрядники, ОПН, заземляющие дугогасящие реакторы, а также оборудование системы охлаждения.

4.2.220. Каждая камера масляных трансформаторов должна иметь отдельный выход наружу или в смежное помещение категорий Г или Д.

4.2.221. Расстояние по горизонтали от проема ворот трансформаторной камеры встроенной или пристроенной ПС до проема ближайшего окна или двери помещения должно быть не менее 1 м.

Выкатка трансформаторов мощностью 0,25 МВ•А и более из камер во внутренние проезды шириной менее 5 м между зданиями не допускается. Это требование не распространяется на камеры, выходящие в проходы и проезды внутри производственных помещений.

4.2.222. Вентиляционная система камер трансформаторов должна обеспечивать отвод выделяемого ими тепла (4.2.104) и не должна быть связана с другими вентиляционными системами.

Стенки вентиляционных каналов и шахт должны быть выполнены из материалов с пределом огнестойкости не менее 45 мин.

Вентиляционные шахты и проемы должны быть расположены таким образом, чтобы в случае образования или попадания в них влаги она не могла стекать на трансформаторы, либо должны быть применены меры для защиты трансформатора от попадания влаги из шахты.

Вентиляционные проемы должны быть закрыты сетками с размером ячейки не более 1х1 см и защищены от попадания через них дождя и снега.

4.2.223. Вытяжные шахты камер масляных трансформаторов, пристроенных к зданиям, имеющих кровлю из горючего материала, должны быть отнесены от стен здания не менее чем на 1,5 м или же конструкции кровли из горючего материала должны быть защищены парапетом из негорючего материала высотой не менее 0,6 м. Вывод шахт выше кровли здания в этом случае необязателен.

Отверстия вытяжных шахт не должны располагаться против оконных проемов зданий. При устройстве выходных вентиляционных отверстий непосредственно в стене камеры они не должны располагаться под выступающими элементами кровли из горючего материала или под проемами в стене здания, к которому камера примыкает.

Если над дверью или выходным вентиляционным отверстием камеры трансформатора имеется окно, то под ним следует устраивать козырек из негорючего материала с вылетом не менее 0,7 м. Длина козырька должна быть более ширины окна не менее чем на 0,8 м в каждую сторону.

4.2.224. Трансформаторы с принудительной системой охлаждения должны быть снабжены устройствами для автоматического пуска и останова системы охлаждения.

Автоматический пуск должен осуществляться в зависимости от температуры верхних слоев масла и, независимо от этого, по току нагрузки трансформатора.

4.2.225. При применении вынесенных охладительных устройств они должны размещаться так, чтобы не препятствовать выкатке трансформатора с фундамента и допускать проведение их обслуживания при работающем трансформаторе. Поток воздуха от вентиляторов дутья не должен быть направлен на бак трансформатора.

4.2.226. Расположение задвижек охладительных устройств должно обеспечивать удобный доступ к ним, возможность отсоединения трансформатора от системы охлаждения или отдельного охладителя от системы и выкатки трансформатора без слива масла из охладителей.

4.2.227. Охладительные колонки, адсорберы и другое оборудование, устанавливаемое в системе охлаждения Ц (OFWF), должны располагаться в помещении, температура в котором не снижается ниже +5 °С.

При этом должна быть обеспечена возможность замены адсорбента на месте.

4.2.228. Внешние маслопроводы систем охлаждения ДЦ (OFAF) и Ц (OFWF) должны выполняться из нержавеющей стали или материалов, устойчивых против коррозии.

Расположение маслопроводов около трансформатора не должно затруднять обслуживание трансформатора и охладителей и должно обеспечивать минимальные трудозатраты при выкатке трансформатора. При необходимости должны быть предусмотрены площадки и лестницы, обеспечивающие удобный доступ к задвижкам и вентиляторам дутья.

4.2.229. При вынесенной системе охлаждения, состоящей из отдельных охладителей, все размещаемые в один ряд одиночные или сдвоенные охладители должны устанавливаться на общий фундамент.

Групповые охладительные установки могут размещаться как непосредственно на фундаменте, так и на рельсах, уложенных на фундамент, если предусматривается выкатка этих установок на своих катках.

4.2.230. Шкафы управления электродвигателями системы охлаждения ДЦ (OFAF), НДЦ (ODAF) и Ц (OFWF) должны устанавливаться за пределами маслоприемника. Допускается навешивание шкафа управления системой охлаждения Д (ONAF) на бак трансформатора, если шкаф рассчитан на работу в условиях вибрации, создаваемой трансформатором.

4.2.231. Трансформаторы с принудительной системой охлаждения должны быть снабжены сигнализацией о прекращении циркуляции масла, охлаждающей воды или останове вентиляторов дутья, а также об автоматическом включении или отключении резервного охладителя или резервного источника питания.

4.2.232. Для шкафов приводов устройств регулирования напряжения под нагрузкой и шкафов автоматического управления системой охлаждения трансформаторов должен быть предусмотрен электрический подогрев с автоматическим управлением.

4.2.233. Планово-предупредительный ремонт трансформаторов на подстанциях следует предусматривать на месте их установки с помощью автокранов или (и) инвентарных устройств. При этом рядом с каждым трансформатором должна быть предусмотрена площадка, рассчитанная на размещение элементов, снятых с ремонтируемого трансформатора, такелажной оснастки и оборудования, необходимого для ремонтных работ.

В стесненных условиях ПС допускается предусматривать одну ремонтную площадку с сооружением к ней путей перекатки.

На ПС, расположенных в удаленных и труднодоступных районах, следует предусматривать совмещенные порталы.

На ПС напряжением 500-750 кВ, расположенных в районах со слаборазвитыми и ненадежными транспортными связями, а также на ОРУ электростанций при установке на них трансформаторов, если трансформаторы невозможно доставить на монтажную площадку гидроэлектростанций и ремонтную площадку машинного зала электростанции, для проведения планово-предупредительных ремонтных работ допускается предусматривать стационарные устройства-башни, оборудованные мостовыми кранами, с мастерской или аппаратной маслохозяйства с коллектором для передвижных установок.

Необходимость сооружения башни определяется заданием на проектирование.

4.2.234. При открытой установке трансформаторов вдоль машинного зала электростанции должна быть обеспечена возможность перекатки трансформатора к месту ремонта без разборки трансформатора, снятия вводов и разборки поддерживающих конструкций токопроводов, порталов, шинных мостов и т. п.

4.2.235. Грузоподъемность крана в трансформаторной башне должна быть рассчитана на массу съемной части бака трансформатора.

4.2.236. Продольные пути перекатки трансформаторов на подстанциях должны предусматриваться:

• при наличии подъездной железной дороги;
• при наличии башни для ремонта трансформаторов;
• при аварийном вводе в работу резервной фазы автотрансформатора методом перекатки, если это обосновано в сравнении с другими способами.

Elec.ru в любимой социальной сети Pinterest
Актуальные новости, мероприятия, публикации и обзоры в удобном формате.

Подписаться

Термины и определения по трансформаторам

Термины и определения

Трансформатор — статическое электромагнитное устройство, имеющее две или более индуктивно связанные обмотки на каком-либо магнитопроводе и предназначенное для преобразования посредством электромагнитной индукции одной или нескольких систем (напряжений) переменного тока в одну или несколько других систем (напряжений), без изменения частоты.

Переменный ток — электрический ток, который с течением времени изменяется по величине и направлению или, в частном случае, изменяется по величине, сохраняя своё направление в электрической цепи неизменным.

Электромагнитное устройство — устройство, в котором создаётся и используется магнитное поле. Данные устройства применяются во многих электрических и в некоторых электронных цепях.

Силовой трансформатор — трансформатор, предназначенный для преобразования электрической энергии в электрических сетях и в установках, предназначенных для приема и использования электрической энергии. К силовым относятся трансформаторы трехфазные и многофазные мощностью 6,3 кВ·А и более, однофазные мощностью 5 кВ·А и более.

Силовой трансформаторный агрегат — устройство, в котором конструктивно объединены два или более силовых трансформаторов.

Многофазная трансформаторная группа — группа однофазных трансформаторов, обмотки которых соединены так, что в каждой из обмоток группы может быть создана система переменного тока с числом фаз, равным числу трансформаторов. Многофазная трансформаторная группа, имеющая три однофазных трансформатора, называется трехфазной трансформаторной группой

Магнитное поле трансформатора — магнитное поле, созданное в трансформаторе совокупностью магнитодвижущих сил всех его обмоток и других частей, в которых протекает электрический ток.

Магнитное поле рассеяния обмоток — часть магнитного поля трансформатора, созданная той частью магнитодвижущих сил всех его основных обмоток, геометрическая сумма векторов которых в каждой фазе обмоток равна нулю.

Магнитное поле токов нулевой последовательности — часть магнитного поля трансформатора, созданная геометрической суммой магнитодвижущих сил токов нулевой последовательности всех его основных обмоток.

Основное магнитное поле — часть магнитного поля трансформатора, созданная разностью суммы магнитодвижущих сил всех его обмоток и суммы магнитодвижущих сил обмоток, создающих поле рассеяния обмоток и поле токов нулевой последовательности обмоток трансформатора.

Сторона высшего (среднего, низшего) напряжения трансформатора — совокупность витков и других токопроводящих частей, присоединенных к зажимам трансформатора, между которыми действует его высшее (среднее или низшее) напряжение.

Схема соединения трансформатора — сочетание схем соединения обмоток высшего и низшего напряжений для двухобмоточного и высшего, среднего и низшего напряжений для трехобмоточного трансформатора.

Трансформатор общего назначения — силовой трансформатор, предназначенный для включения в. сеть, не отличающуюся особыми условиями работы, или для непосредственного питания приемников электрической энергии, не отличающихся особыми условиями работы, характером нагрузки или режимом работы.

Специальный трансформатор — трансформатор, предназначенный для непосредственного питания потребительской сети или приемников электрической энергии, если эта сеть или приемники отличаются особыми условиями работы, характером нагрузки или режимом работы.

Повышающий трансформатор — трансформатор, у которого первичной обмоткой является обмотка низшего напряжения.

Понижающий трансформатор — трансформатор, у которого первичной обмоткой является обмотка высшего напряжения.

Однофазный трансформатор — трансформатор, в магнитной системе которого создается однофазное магнитное поле.

Трехфазный трансформатор — трансформатор, в магнитной системе которого создается трехфазное магнитное поле.

Многофазный трансформатор — трансформатор, в магнитной системе которого создается магнитное поле с числом фаз более трех.

Двухобмоточный трансформатор — трансформатор, имеющий две основные гальванически не связанные обмотки.

Трехобмоточный трансформатор — трансформатор, имеющий три основные гальванически не связанные обмотки.

Многообмоточный трансформатор — трансформатор, имеющий более трех основных гальванически не связанных обмоток.

Трансформатор с жидким диэлектриком — трансформатор, в котором основной изолирующей средой и теплоносителем служит жидкий диэлектрик.

Масляный трансформатор — трансформатор с жидким диэлектриком, в котором основной изолирующей средой и теплоносителем служит трансформаторное масло.

Трансформатор с негорючим жидким диэлектриком — трансформатор с жидким диэлектриком, в котором основной изолирующей средой и теплоносителем служит негорючий жидкий диэлектрик.

Сухой трансформатор — трансформатор, в котором основной изолирующей средой служит атмосферный воздух или другой газ или твердый диэлектрик, а охлаждающей средой атмосферный воздух.

Воздушный трансформатор — сухой негерметичный трансформатор, в котором основной изолирующей и охлаждающей средой служит атмосферный воздух.

Газонаполненный трансформатор — сухой герметичный трансформатор, в котором основной изолирующей средой и теплоносителем служит воздух или другой газ.

Трансформатор с литой изоляцией — сухой трансформатор, в котором основной изолирующей средой и теплоносителем служит электроизоляционный компаунд.

Кварценаполненный трансформатор — сухой трансформатор в баке, заполненном кварцевым песком, служащим основной изолирующей, средой и теплоносителем. 30

Регулируемый трансформатор — трансформатор, допускающий регулирование напряжения одной или более обмоток при помощи специальных устройств, встроенных в конструкцию трансформатора.

Трансформатор, регулируемый под нагрузкой — регулируемый трансформатор, допускающий регулирование напряжения хотя бы одной из его обмоток без перерыва нагрузки и без отключения его обмоток от сети.

Трансформатор, переключаемый без возбуждения — регулируемый трансформатор, допускающий регулирование напряжения путем переключения ответвлений обмоток без возбуждения после отключения всех его обмоток от сети.

Регулировочный трансформатор — регулируемый трансформатор, предназначенный для включения в сеть или в силовой трансформаторный агрегат с целью регулирования напряжения сети или агрегата.

Последовательный регулировочный трансформатор (трансформаторный агрегат) — регулировочный трансформатор (трансформаторный агрегат), включаемый последовательно с другим трансформатором со стороны нейтрали или со стороны линии с целью регулирования напряжения на зажимах линии.

Линейный регулировочный трансформатор (трансформаторный агрегат) — регулировочный трансформатор (трансформаторный агрегат), одна из обмоток которого включается последовательно в сеть с целью регулирования напряжения сети.

Автотрансформатор — трансформатор, две или более обмоток которого гальванически связаны так, что они имеют общую часть

Двухобмоточный автотрансформатор — автотрансформатор, имеющий две обмотки, гальванически связанные так, что они имеют общую часть, и не имеющий других основных обмоток.

Трехобмоточный силовой автотрансформатор — силовой автотрансформатор, две обмотки которого имеют общую часть, а третья основная обмотка не имеет гальванической связи с двумя первыми обмотками.

Рудничный трансформатор — трансформатор, предназначенный для установки и работы в рудниках и шахтах.

Тяговый трансформатор — трансформатор, предназначенный для установки и работы на электрическом или теплоэлектрическом подвижном составе.

Судовой трансформатор — трансформатор, предназначенный для установки и работы на судах.

Сварочный трансформатор — трансформатор, предназначенный для питания установок электрической сварки.

Преобразовательный трансформатор — трансформатор, предназначенный для работы в выпрямительных, инверторных и других установках, преобразующих систему переменного тока в систему постоянного тока и наоборот при непосредственном подключении к ним.

Электропечной трансформатор — трансформатор, предназначенный для питания электротермических установок.

Пусковой трансформатор — трансформатор или автотрансформатор, предназначенный для изменения напряжения ступенями при пуске электродвигателей.

Передвижной трансформатор — трансформатор, который можно перевозить по железной дороге или другим видом транспорта, практически без демонтажа узлов и деталей и без слива масла, предназначенный для использования в качестве передвижного резерва.

Герметичный трансформатор — трансформатор, выполненный так, что исключается возможность сообщения между внутренним пространством его бака и окружающей средой.

Трансформатор с расщепленной обмоткой (расщепленными обмотками) — трансформатор, имеющий одну расщепленную обмотку (две или более расщепленных обмотки).

Магнитная система трансформатора — комплект пластин или других элементов из электротехнической стали или другого ферромагнитного материала, собранных в определенной геометрической форме, предназначенный для локализации в нем основного магнитного поля трансформатора. 50

Стержень — часть магнитной системы, на которой располагаются основные обмотки трансформатора.

Диаметр стержня — диаметр окружности, в которую вписан контур ступенчатого или квадратного поперечного сечения стержня магнитной» системы.

Межосевое расстояние стержней — расстояние между продольными осями двух соседних стержней магнитной системы.

Активное сечение стержня (ярма) — суммарная площадь поперечного сечения ферромагнитного материала в поперечном сечении стержня (ярма).

Ярмо — часть магнитной системы трансформатора, не несущая основных обмоток и служащая для замыкания магнитной цепи.

Боковое ярмо — ярмо, соединяющее два конца одного и того же стержня.

Торцевое ярмо — ярмо, соединяющее концы двух или более разных стержней.

Плоская магнитная система — магнитная система, в которой продольные оси всех стержней и ярм расположены в одной плоскости.

Пространственная магнитная система — магнитная система, в которой продольные оси стержней или ярм, или стержней и ярм расположены в разных плоскостях.

Симметричная магнитная система — магнитная система, в которой все стержни имеют одинаковую форму, конструкцию и размеры, а взаимное расположение любого стержня по отношению ко всем ярмам одинаково для всех стержней.

Несимметричная магнитная система — магнитная система, в которой отдельные стержни могут отличаться от других стержней по форме, конструкции или размерам или взаимное расположение какого-либо стержня по отношению к другим стержням или ярмам может отличаться от расположения любого другого стержня.

Разветвленная магнитная система — магнитная система, в которой магнитный поток стержня при переходе в ярмо разветвляется на две или более частей.

Стержневая магнитная система — магнитная система, в которой ярма соединяют разные стержни и нет боковых ярм.

Броневая магнитная система — магнитная система, в которой оба конца каждого стержня соединяются не менее чем двумя боковыми ярмами.

Бронестержневая магнитная система — магнитная система, в которой часть стержней имеет боковые ярма или каждый стержень — не более чем одно боковое ярмо.

Шихтованная магнитная система — магнитная система, в которой стержни и ярма с плоской шихтовкой собираются в переплет как цельная конструкция.

Стыковая магнитная система — магнитная система, в которой стержни и ярма или отдельные части, собранные и скрепленные раздельно, при сборке системы устанавливаются встык.

Навитая магнитная система — магнитная система, в которой стержни и ярма образуются в виде цельной конструкции путем навивки из ленточной или рулонной электротехнической стали.

Виток обмотки — проводник, однократно охватывающий часть магнитной системы трансформатора, электрический ток которого совместно с токами других таких проводников и других частей трансформатора создает магнитное поле трансформатора и в котором под действием этого магнитного поля наводится электродвижущая сила.

Обмотка трансформатора — совокупность витков, образующих электрическую цепь, в которой суммируются электродвижущие силы, наведенные в витках, с целью получения высшего, среднего или низшего напряжения трансформатора или с другой целью.

Основная обмотка — обмотка трансформатора, к которой подводится энергия преобразуемого, или от которой отводится энергия преобразованного переменного тока.

Вспомогательная обмотка — обмотка трансформатора, не предназначенная непосредственно для приема энергии преобразуемого или отдачи энергии преобразованного переменного тока, или мощность которой существенно меньше номинальной мощности трансформатора.

Первичная обмотка трансформатора — обмотка трансформатора, к которой подводится энергия преобразуемого переменного тока.

Вторичная обмотка трансформатора — обмотка трансформатора, от которой отводится энергия преобразованного переменного тока.

Обмотка высшего напряжения трансформатора — основная обмотка трансформатора, имеющая наибольшее номинальное напряжение по сравнению с другими его основными обмотками.

Обмотка низшего напряжения трансформатора — основная обмотка трансформатора, имеющая наименьшее номинальное напряжение по сравнению с другими его основными обмотками.

Обмотка среднего напряжения трансформатора — основная обмотка трансформатора, номинальное напряжение которой является промежуточным между номинальными напряжениями обмоток высшего и низшего напряжения.

Расщепленная обмотка — обмотка, состоящая из двух или более гальванически не связанных частей, суммарная номинальная мощность которых, как правило, равна номинальной мощности трансформатора, напряжения короткого замыкания которых относительно других обмоток (обмотки) практически равны между собой, и которые допускают независимую друг от друга нагрузку или питание.

Общая обмотка автотрансформатора — обмотка, являющаяся общей частью двух обмоток автотрансформатора.

Последовательная обмотка автотрансформатора — обмотка автотрансформатора, включаемая последовательно с общей обмоткой.

Обмотка высшего напряжения автотрансформатора — совокупность витков, в которых индуктируется электродвижущая сила, используемая для получения высшего напряжения автотрансформатора.

Обмотка среднего напряжения автотрансформатора — совокупность витков, в которых индуктируется электродвижущая сила, используемая для получения среднего напряжения автотрансформатора.

Обмотка низшего напряжения автотрансформатора — совокупность витков, в которых индуктируется электродвижущая сила, используемая для получения низшего напряжения автотрансформатора.

Изоляция трансформатора — совокупность изоляционных деталей и заполняющей трансформатор изоляционной среды, исключающая замыкание металлических частей трансформатора, находящихся во время его работы под напряжением, с заземленными частями, а также частей, находящихся под разными потенциалами, между собой.

Внутренняя изоляция — изоляция внутри бака трансформатора в масле или другом жидком диэлектрике (внутри бака герметичного трансформатора, заполненного воздухом или газом) или внутри заполняющего трансформатор твердого диэлектрика.

Внешняя изоляция — изоляция в воздухе снаружи бака трансформатора. Основным признаком внешней изоляции является зависимость ее электрической прочности от атмосферных условий.

Междуфазная изоляция — изоляция между обмотками разных фаз трансформатора.

Главная изоляция обмотки — изоляция обмотки от частей остова и от других обмоток.

Продольная изоляция обмотки — изоляция между разными точками обмотки фазы трансформатора.

Концевая изоляция обмотки — изоляционные конструкции и детали, служащие для изолирования торцевых частей обмоток от ярма, ярмовых балок и металлических прессующих колец.

Емкостная защита обмотки — специальные меры, применяемые для выравнивания емкостного распределения напряжения вдоль обмотки. Емкостная защита может достигаться применением электростатических экранов, конденсаторов или изменением последовательности соединения между собой катушек обмотки или витков в катушках.

Емкостное кольцо обмотки — кольцевой металлический незамкнутый изолированный электростатический экран, расположенный у торца обмотки или между ее катушками и гальванически соединенный с одной из ее точек.

Экранирующий виток обмотки — кольцевой незамкнутый электростатический экран, расположенный снаружи или внутри катушки непрерывной или дисковой обмотки, имеющий размер в направлении оси обмотки равный приблизительно осевому размеру одной катушки.

Обмотка с неградуированной изоляцией — обмотка, у которой линейный конец и нейтраль имеют один уровень изоляции.

Обмотка с градуированной изоляцией — обмотка, у которой линейный конец и нейтраль имеют различные уровни изоляции.

Термический срок службы изоляции — период работы от первого включения до полного износа изоляции под влиянием физико-химических факторов, прежде всего температуры, при изменяющихся нагрузке, напряжении и условиях охлаждения.

Номинальный термический срок службы изоляции — термический срок службы при постоянной температуре наиболее нагретой точки изоляции, равной допустимой температуре для данного изоляционного материала.

Активная часть трансформатора — единая конструкция, включающая в собранном виде остов трансформатора, обмотки с их изоляцией, отводы, части регулирующего устройства, а также все детали, служащие для их механического соединения.

Активные материалы трансформатора — электротехническая сталь или другой ферромагнитный материал, из которого изготовлена магнитная система, а также металл обмоток и отводов трансформатора.

Устройство регулирования напряжения трансформатора (трансформаторного агрегата) — устройство, предназначенное для регулирования напряжения трансформатора (трансформаторного агрегата) и включающее все необходимые для этого аппараты, механизмы и составные части, за исключением регулировочных обмоток

Устройство переключения от ветвлений обмоток — устройство, предназначенное для изменения соединений ответвлений обмоток между собой или с вводом.

Устройство переключения ответвлений обмоток без возбуждения — устройство, предназначенное для изменения соединений ответвлений обмоток при невозбужденном трансформаторе.

смарт-сетка | силовая сеть

интеллектуальный счетчик

Просмотреть все материалы

Похожие темы:

солнечная энергия сила ветра электростанция электроснабжение

См. весь связанный контент →

интеллектуальная сеть , безопасная, интегрированная, реконфигурируемая система с электронным управлением, используемая для подачи электроэнергии, которая работает параллельно с традиционной энергосистемой. Хотя многие из ее компонентов были разработаны, а некоторые реализованы в начале 21 века, по состоянию на 2016 год ни одна интеллектуальная сеть еще не была полностью завершена. Поэтому в этой статье описываются возможности и перспективы интеллектуальной сети в том виде, в каком она была концептуализирована в то время.

В простом определении электрическая сеть — это сеть проводов, трансформаторов, подстанций и машин, которая соединяет электростанции с потребителями. В такой традиционной энергосистеме электроэнергия распределяется в одном направлении, от электростанции к потребителям, через сеть, в которой мало средств контроля за ее транзитом и доставкой. В отличие от этой «тупой сети», «умная» электросеть будет включать в себя множество датчиков, коммуникационных сетей, систем управления и компьютеров, которые повысят эффективность, безопасность и надежность сквозной системы. В частности, интеллектуальная сеть может реагировать на непредвиденные события, такие как перебои в подаче электроэнергии, и сводить к минимуму их влияние, предоставляя сети беспрецедентную способность к самовосстановлению. Коммунальные предприятия смогут взимать с клиентов переменные ставки в зависимости от колебаний спроса и предложения, а потребители смогут программно корректировать свое использование электроэнергии, чтобы минимизировать затраты. Наконец, более мощная и интеллектуальная сеть могла бы лучше интегрировать энергию ветра и солнечную энергию в электроснабжение, а также могла бы поддерживать систему зарядки подключаемых к электросети электромобилей.

Самовосстанавливающаяся сеть

Даже самый умный набор датчиков и контроллеров не сможет удержать сильные ветры от обрыва линий электропередач. Однако по-настоящему умная сеть может, по крайней мере, самокорректироваться и самооптимизироваться в случае повреждения системы распределения. Эта ограниченная способность к самовосстановлению будет иметь три основные цели. Самым фундаментальным было бы постоянное наблюдение и реакция. Датчики, такие как векторные измерительные блоки (PMU), будут отслеживать электрические параметры, такие как напряжение и ток, несколько раз в секунду и передавать данные операторам диспетчерской. Данные будут иметь временные метки, географическое расположение и доставляться с интервалом в доли секунды, что позволит сети постоянно «настраиваться» на оптимальное состояние.

Второй целью будет ожидание. Автоматизированная система будет постоянно искать небольшие проблемы, такие как перегрев трансформатора, которые могут вызвать более серьезные нарушения. Компьютеры будут оценивать возможные последствия, определять и оценивать ряд корректирующих действий и представлять наиболее полезные ответы операторам-людям.

Третьей целью будет быстрая изоляция. В случае серьезного сбоя питание может быть перенаправлено с помощью системы интеллектуальных переключателей. По сути, всю сеть можно было бы разбить на изолированные «острова», каждый из которых реорганизовал бы свои электростанции и потоки передачи наилучшим образом. Изолирование может вызвать колебания напряжения или даже небольшие отключения, но оно предотвратит каскады отключений, которые приводят к крупным отключениям электроэнергии, таким как крупное отключение электроэнергии в 2003 году, в результате которого было прекращено обслуживание 50 миллионов клиентов на большей части северо-востока США и востока Канады. По мере того, как линейные бригады устраняли сбои, контролеры-люди готовили каждый остров к воссоединению с более крупной сетью.

Потребители, наделенные полномочиями

Электроэнергетические системы традиционно строились и эксплуатировались по принципу, согласно которому должна существовать достаточная мощность генератора для удовлетворения всех возможных изменений потребительского спроса. Этот принцип оказал глубокое влияние на проектирование и эксплуатацию электросетей, что привело к так называемой избыточной мощности для удовлетворения пикового спроса, который обычно приходится на летний период. Кроме того, в большинстве энергосистем цена, уплачиваемая большинством потребителей за электроэнергию, одинакова как в периоды пиковой выработки электроэнергии, так и в периоды более низкого спроса. Системные операторы, с другой стороны, имеют в своем распоряжении очень мало инструментов для снижения пикового спроса со стороны клиентов, за исключением аварийного сброса нагрузки (отключения питания в определенных областях) и веерных отключений — тупых инструментов, которые используются только в самых экстремальных условиях. .

Оформите подписку Britannica Premium и получите доступ к эксклюзивному контенту. Подпишитесь сейчас

Интеллектуальная сеть открывает возможности для перехода от этой системы «негибких нагрузок» к системе, в которой цена за доставку электроэнергии может меняться по часам, а нагрузки могут мгновенно реагировать на меняющиеся условия. Интеллектуальная сеть будет заканчиваться в месте нахождения клиента в устройстве, известном как интеллектуальный счетчик. Подобно традиционному счетчику, этот прибор будет измерять потребление электроэнергии потребителем в киловатт-часах, но также будет рассчитывать цену, которую потребитель платит за каждый час. Так называемые интеллектуальные устройства (возможно, связанные с интеллектуальным счетчиком с помощью беспроводного сигнала) можно запрограммировать на автоматическую работу в часы низкого спроса в сети, что сведет затраты клиента к минимуму. Такая система может привести к «сглаженной» кривой нагрузки, что позволит уменьшить количество дорогостоящего генерирующего и распределительного оборудования, которое необходимо будет установить просто для обеспечения электроэнергией в пиковые периоды.

Распределенные энергоресурсы

Подключаемые к электросети электромобили (PEV) получат большую выгоду от интеллектуальных систем учета, особенно PEV, у которых есть дополнительная возможность отправлять энергию обратно в сеть от своих аккумуляторов, когда транспортные средства простаивают. В этих случаях транспортные средства, по сути, будут служить в качестве накопителей для энергосистемы. Чтобы минимизировать затраты или даже максимизировать прибыль, интеллектуальные счетчики могут планировать, когда владельцы транспортных средств покупают и продают энергию.

PEV, которые хранят энергию и продают ее обратно в сеть, будут формой распределенного энергетического ресурса. Другим примером могут быть микросети, представляющие собой небольшие энергосистемы мощностью в несколько мегаватт или меньше, которые обслуживают небольшие сообщества или даже такие учреждения, как университеты. Микросети могут работать как взаимосвязанно с традиционными распределительными системами, так и изолированно от них. Интеллектуальная сеть будет включать в себя автоматизированные системы, позволяющие локальным сетям определять, когда они должны оставаться взаимосвязанными с микросетями, а когда они должны стать изолированными.

Аналогичным образом, интеллектуальные сети будут способствовать интеграции возобновляемых источников энергии, таких как энергия ветра и солнца. Эти ресурсы сокращают потребление обществом ископаемого топлива, но они, как известно, зависят от метеорологических условий и, следовательно, поступают с перебоями, что создает особые проблемы для интеграции в традиционные энергосистемы.

Безопасность сети

Функциональная совместимость является одной из самых сильных сторон интеллектуальной сети, но функциональная совместимость также делает систему энергоснабжения уязвимой для атак, и количество целей только увеличивается по мере добавления в систему новых компонентов. Первая проблема безопасности любой электрической инфраструктуры — это физическая атака или атака на инфраструктуру, и здесь проблема устрашающая. Североамериканская энергосистема, например, настолько велика и сложна, что невозможно защитить всю взаимозависимую инфраструктуру от начала до конца.

Тем временем угрозы из киберпространства, включая вредоносный код, вторжения или атаки типа «отказ в обслуживании», среди прочих угроз, быстро растут и развиваются. Хотя по состоянию на 2016 год было известно, что только один крупный перебой в подаче электроэнергии, который произошел в Украине в декабре 2015 года и затронул 225 000 человек, был вызван кибератакой, публичное раскрытие уязвимостей в энергосистеме сделало эти системы более привлекательными в качестве целей. Прежде чем можно будет начать масштабное развертывание и внедрение интеллектуальной сети, необходимо будет преодолеть серьезные проблемы в области безопасности как от кибератак, так и от физических атак. Надлежащая безопасность будет включать в себя многоуровневую стратегию защиты для предотвращения выхода из строя всей системы из-за отдельных точек отказа. В контексте «умной сети» каждая автономная система должна будет хранить информацию о своих соседях и реагировать самозащитным образом, когда приближаются угрозы. Если какая-либо часть сквозной системы будет скомпрометирована, система переконфигурируется, чтобы защитить себя, локализовать атаку и отразить ее.

С. Масуд Амин

Какова цель силового трансформатора?

Содержание

Силовой трансформатор предназначен для преобразования напряжения высокого напряжения (линия передачи) в низкое напряжение (потребитель). Трансформатор представляет собой электрическое устройство, передающее электрическую энергию за счет электромагнитной индукции.

Трансформаторы широко используются в качестве однофазных и трехфазных источников питания на электростанциях, подстанциях, в распределительных сетях, а также в качестве понижающих регуляторов в промышленном оборудовании. В этой статье мы обсудим, каково назначение силового трансформатора.

Различные типы трансформаторов

Трансформатор — это специальная машина, используемая для изменения напряжения постоянного тока с одного уровня на другой. Его можно рассматривать как преобразователь переменного тока в постоянный ток. Трансформатор преобразует электрическую энергию в другую форму и изменяет уровни напряжения переменного тока на некоторые другие уровни переменного тока. Вот некоторые трансформеры.

Повышающий и понижающий трансформатор

Повышающий и понижающий трансформаторы двух типов электрические трансформаторы . Они используются для уменьшения или увеличения напряжения в электрической цепи. Повышающий трансформатор — это устройство, которое, если его включить последовательно с источником напряжения, увеличит напряжение на заданную величину (величина обычно определяется отношением источника напряжения к трансформатору).

Если он подключен параллельно источнику, он снизит напряжение на заданную величину (опять же, величина обычно определяется отношением источника напряжения к трансформатору).

Повышающий трансформатор чаще всего используется для преобразования низковольтного сигнала переменного тока (AC) (обычно поступающего из настенной розетки) в более высокое напряжение в различных приборах или машинах. Он также используется в некоторых портативных источниках питания, таких как перезаряжаемые батареи.

Распределительный трансформатор

Трансформатор распределительный — трансформатор, обеспечивающий окончательное преобразование напряжения в системе распределения электроэнергии, понижая напряжение, используемое в распределительных линиях, до уровня, используемого потребителем.

Изобретение практичного и эффективного трансформатора сделало возможным распределение электроэнергии переменного тока; Сила переменного тока ранее использовалась только для более крупных промышленных приложений.

Распределительный трансформатор имеет электрическую мощность обычно ниже 100 кВА, при этом мощность большинства блоков варьируется от 16 кВА до 3500 кВА. Большинство из них являются однофазными, хотя некоторые блоки большой мощности и большой мощности являются трехфазными. Распределительные трансформаторы можно найти на электрических подстанциях и на служебных входах в большие здания или группы зданий.

Распределительные трансформаторы меньшего размера могут располагаться на опорах или заглубляться под землю. Они спроектированы так, чтобы быть прочными, надежными и иметь длительный срок службы, обычно 30 лет и более.

Современные распределительные трансформаторы могут иметь номинальную мощность до 3000 кВА и снабжать весь район электричеством от линий высокого напряжения, обычно в диапазоне от 12 кВ до 69 кВ.

Вторичное напряжение зависит от местных стандартов и практики. В Австралии, например, 11 кВ обычно подается с вторичными соединениями 415 В (фаза-нейтраль).

Трансформатор тока

Трансформатор тока (CT) представляет собой тип измерительного трансформатора, предназначенного для создания переменного тока во вторичной обмотке, пропорционального току, измеряемому в его первичной обмотке. Трансформаторы тока, наряду с трансформаторами напряжения или потенциала, являются измерительными трансформаторами.

Измерительные трансформаторы масштабируют высокие значения напряжения или тока до небольших, легко измеряемых значений для использования в измерительных и защитных реле. Приборные трансформаторы изолируют цепи измерения и защиты от высоких напряжений, присутствующих в измеряемой или защищаемой системе.

Они также понижают системное напряжение до значений, которые могут быть точно измерены счетчиками или реле защиты. Вторичная обмотка трансформатора тока обычно рассчитана на 5 А или 1 А, поскольку это упрощает измерение за счет немного менее точного считывания напряжения. Такие организации, как IEC, устанавливают отраслевые стандарты для измерительных трансформаторов (Международная электротехническая комиссия).

Для чего нужен силовой трансформатор?

Силовой трансформатор — это устройство, которое преобразует объемную электроэнергию с одной частоты на другую. Он использует электромагнитное поле для создания магнитного поля в металлических катушках, которое накапливает электрическую энергию, а затем возвращает ее в виде электрического поля, когда кнопка действия включена.

Силовой трансформатор используется в Национальной энергосистеме, где электричество преобразуется из переменного тока (AC) в постоянный ток (DC). Электричество переменного тока может быть преобразовано в электричество постоянного тока на электростанции. Электроэнергия постоянного тока затем может передаваться на большие расстояния по проводам или по сети.

Силовой трансформатор Chint Продукт

Продукт Chint Power Transformer представляет собой силовой трансформатор премиум-класса, обеспечивающий надежное обслуживание клиентов. Трансформатор произведен, используя высококачественное сырье, обеспеченное от самых предполагаемых продавцов в промышленности.

Несколько особенностей, таких как простота установки и низкая стоимость обслуживания, обеспечивают оптимальную работу в неблагоприятных погодных условиях в течение длительного времени. Вот некоторые из продуктов силовых трансформаторов Chint.

Трансформатор сухого типа

Сухой силовой трансформатор является разновидностью специального электрооборудования. Он широко используется на промышленных и горнодобывающих предприятиях, в гражданском строительстве и других местах, в основном используется для преобразования уровня напряжения распределения электроэнергии. В сухом трансформаторе China Power используется высококачественный лист из кремнистой стали с хорошей магнитной проводимостью.

В магнитном сердечнике используется передовая технология вакуумной заливки под давлением, что делает магнитный сердечник компактным, небольшим по размеру и легким по весу. В обмотке используется эмалированный провод, который может быть установлен непосредственно в помещении без масляного бака и системы охлаждения, что имеет высокий коэффициент безопасности. Он не вызовет возгорания из-за утечки масла, как это делает обычный трансформатор, что делает его более подходящим для использования внутри помещений и вблизи мест проживания людей.

Масляный трансформатор

China Power Масляный трансформатор — это трансформатор с отличными характеристиками, надежным качеством и разумной ценой. При проектировании и производстве используются передовые технологии и процессы отечественных и зарубежных аналогов.

Применяется на электростанциях, подстанциях и в других случаях. Основные компоненты масляного трансформатора Chint Power включают сердечник, катушку, бак, систему сохранения масла и систему охлаждения. Резервуар спроектирован так, чтобы быть герметичным.

Структура изоляции масляного трансформатора Chint Power обеспечивает очевидные преимущества продукта с точки зрения надежности, термостойкости и механической прочности. Ядро имеет пятиколонную или шестиколонную структуру с высокой механической прочностью.

В катушке используется новая структура обмотки с чередованием для снижения гармонических потерь при коротком замыкании, повышения стойкости к короткому замыканию, повышения стойкости к импульсному напряжению и снижения шума.

Подведение итогов

Основной функцией силового трансформатора является преобразование электричества переменного тока в электричество постоянного тока. И поэтому его иногда называют преобразователем переменного тока в постоянный или преобразователем постоянного тока в переменный, учитывая, что он преобразует переменный ток в постоянный и наоборот.

 Это достигается с помощью электромагнитной индукции, технологии изменения напряжения переменного тока электроэнергии с использованием одного или нескольких магнитных полей. Эта технология также используется в других электронных устройствах, таких как телевизоры, компьютеры и измерительные приборы.

Рекомендуем к прочтению

Устройство передачи энергии

Разница между трансформатором напряжения и трансформатором тока

Содержание Трансформаторы, вероятно, являются наиболее важными элементами в производстве электроэнергии. Он устанавливает соединение между двумя цепями, которые выглядят как

. Подробнее »

Устройство передачи энергии

Электрический трансформатор: как это работает?

Трансформатор (ТФ) уже более века работает как важнейший элемент в системах распределения электроэнергии, как для промышленности, так и для предприятий,

Подробнее »

Трансформаторное оборудование | Энергетика и коммунальные услуги

• Дом
/
• Передача и распределение
/
• Трансформаторное оборудование

Трансформатор передает электричество от одной электрической цепи к другой. Он преобразует переменный ток с одного уровня напряжения в другой в пределах энергосистемы, что называется повышением или понижением напряжения. Он состоит из нескольких компонентов, таких как обмотки, радиаторы, охлаждающие трубки, масляный бак, привод двигателя, сапун, изоляционные материалы, трансформаторное масло, катушки низкого и высокого напряжения и многое другое.

• Товары и услуги
• Компании

Изделие

Вырезанная ламинация для сердечников трансформаторов

Все вырезанные ламинированные изделия тщательно обернуты антикоррозийными, защитными и амортизирующими материалами. Для всех заказов вырезанного ламинирования используются стальные поддоны, пригодные для вторичной переработки, чтобы предотвратить любую потенциальную деформацию листов во время всех видов работ. транспорт. Эти стальные поддоны можно штабелировать один на…

Просмотр страницы продукта

Продукт

Высоковольтные вводы конденсатора OIP

Вводы конденсаторов из пропитанной маслом бумаги (OIP), наиболее широко используемые в отрасли высоковольтных линий электропередач во всем мире, изготавливаются из крафт-бумаги, плотно намотанной на проводник, с точно подобранной емкостной компоновкой с использованием промежуточных слоев алюминиевой фольги, высушенных под . ..

Посмотреть страницу продукта

Продукт

Вводы трансформаторов

Вводы — это компоненты силового трансформатора, предназначенные для подключения к высоковольтной электрической сети и устройствам распределительного устройства, обеспечивающие поток электроэнергии. Trench Group & HSP предлагает широкий ассортимент вводов, предназначенных для соединения с маслоизолированными и …

Посмотреть страницу продукта

Продукт

Производитель и дистрибьютор компонентов и оборудования для распределительных и силовых трансформаторов, а также распределительных устройств среднего напряжения.

Группа компаний H-J является мировым лидером в производстве и дистрибьютор комплектующих и оборудование для распределительных и силовых трансформаторов, а также распределительных устройств среднего напряжения аппарат. Штаб-квартира в США с 1969 года с офисами по всему миру, мы являемся полностью интегрированной компанией от проектирования до те. ..

Посмотреть страницу продукта

Сервис

Изготовление сердечников и ламинирования электрических трансформаторов

Power core со штаб-квартирой и заводами в Бангалоре, Индия часть 30-летней группы компаний. С момента своего основания компания добился значительных успехов в диверсификации в различных областях. Компания особенно хорошо известна электротехнической сталью. обработанные материалы. Мы…

Просмотр страницы продукта

Продукт

Сердечники в сборе

Собранные сердечники для электрических трансформаторов

Посмотреть страницу продукта

Продукт

Полностью собранные сердечники

Предлагая индивидуальные решения для клиентов, PTTX предлагает трансформаторные сердечники с превосходными характеристиками потерь при холостом ходу, низким уровнем шума и низким уровнем холостого хода. ток, высокая механическая прочность, высокая устойчивость к короткому замыканию, небольшой частичный разряд, отличные изоляционные характеристики, превосходная термическая стабильность, точное ди. ..

Посмотреть страницу продукта

Продукт

Материнские катушки

Мы поставляем необработанную электротехническую сталь с договорной длиной и шириной, от самоуправляемой обработки с правами интеллектуальной собственности; или аутсорсинговая обработка от глобальных сталелитейных заводов, со стандартами PTTX и контролем качества.

Посмотреть страницу продукта

Продукт

НАСТЕННЫЕ ВВОДЫ OIP / ВВОДЫ МАСЛА-МАСЛА

Мы предлагаем широкий ассортимент вводов OIP (пропитанная маслом бумага) изоляторов, в том числе для прохода через стену, а также для применения масло-масло внутри кабельной коробки трансформатора. Доступна значительная индивидуализация в зависимости от потребностей клиентов в этих продуктах, и мы продолжаем поставлять эти специализированные решения…

Посмотреть страницу продукта

Продукт

РАЗРЕЗНЫЕ КАТУШКИ

Высококачественная электротехническая сталь является основой для изготовления сердечника трансформатора. Являясь ведущим профессиональным производителем трансформаторных сердечников в Китае, PTTX установила прочные и взаимовыгодные партнерские отношения с крупными заводами в Китае. чтобы PTTX могла получить приоритетную поставку высококачественной стали первого выбора из…

Просмотр страницы продукта

Продукт

Комплексные решения по модернизации втулок

Замена неисправных вводов на трансформаторе чрезвычайно важна, поскольку неисправные вводы могут привести к значительному повреждению трансформатора и его непосредственной близости.

Наше основное внимание и обширный опыт в области трансформаторных вводов позволили нам предложить гибкие и высокоспециализированные…

Просмотр страницы продукта

Продукт

Высоковольтные вводы низкого напряжения

Благодаря инновациям, ориентированным на клиента, наша Авангардные сильноточные вводы были разработаны для обеспечения высокой производительности трансформаторов электростанций в Индии и во всем мире.
