Трансформатор предназначен для преобразования переменного тока из одного напряжения в переменный ток другого напряжения.
Изображение на схеме
Как устроен, как работает
Магнит по средствам электромагнитной индукции, а точнее переменное магнитное поле вызовет переменный ток в катушке. (рис.1)
рис.1
Ну а если роль магнита будет выполнять электромагнит, или обмотка подключённая к источнику переменного тока ? (рис.2)
Рис.2
На рисунке изображен простейший трансформатор. Как видно две обмотки ни каким образом не соединены между собой, но подав переменный ток на одну обмотку, назовем ее первичной, мы получим переменный ток той же частоты на другой (вторичной), соседней обмотке.
В основе действия трансформатора лежит явление электромагнитной индукции.

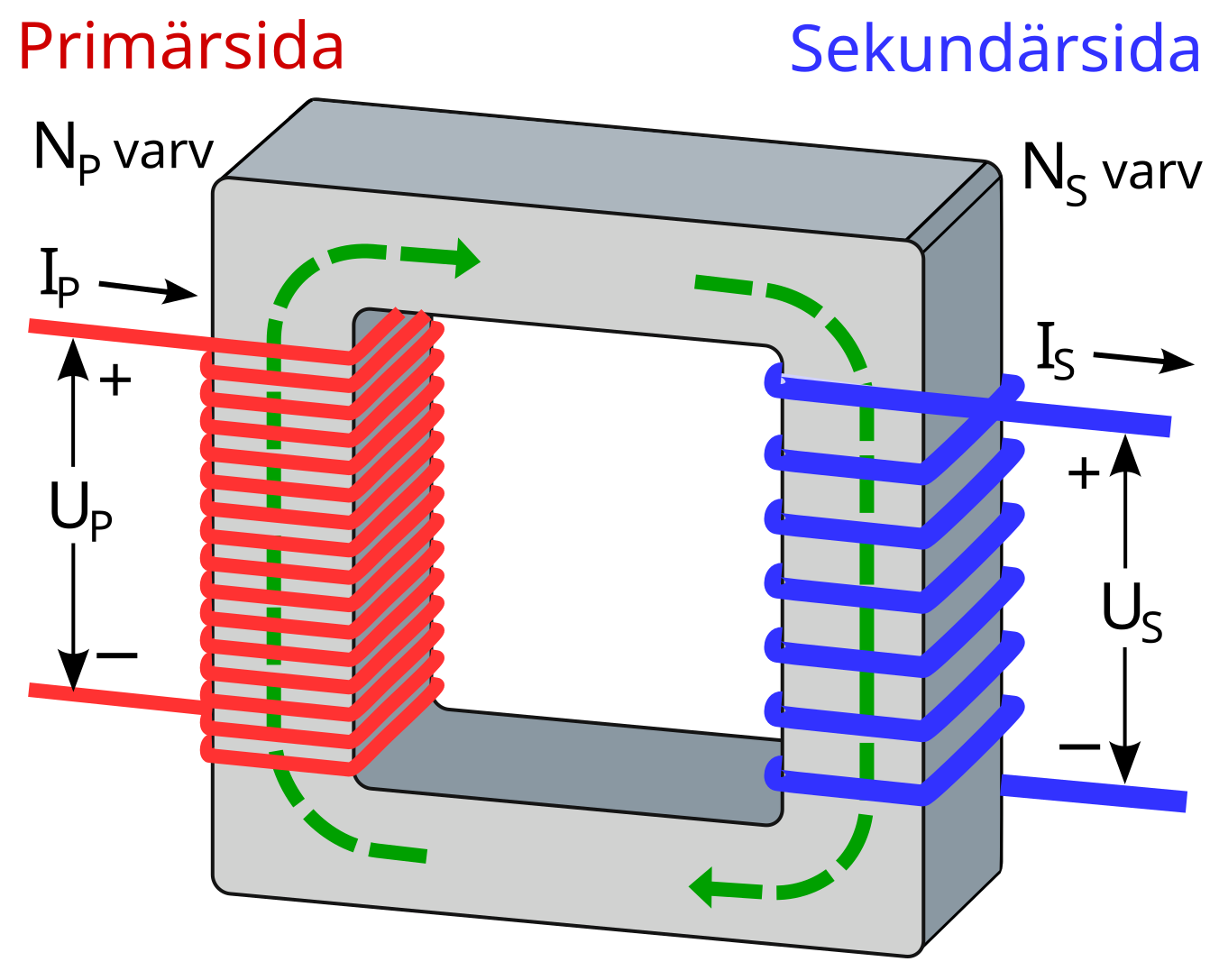

Простейший трансформатор выглядит так:
Для лучшей передачи электрического тока с одной катушки на другую используется своего сердечник, называемый магнитопроводом.
Для улучшения магнитного потока магнитопровод чаще всего является замкнутым.
Трансформатор состоит из обмоток. На первичную обмотку подается ток одного напряжения, а со вторичной обмотки снимается ток другого напряжения.
Как рассчитывается напряжение на выходе трансформатора
Трансформатор может как повышать, так и понижать напряжение и быть повышающим или понижающим.
Понижающий трансформатор
Если количество витков первичной обмотки равно например двум, а количество витков вторичной обмотки равно одному, то трансформатор будет понижающим.
Трансформатор понижающий с одним витком на вторичной обмотке.Если количество витков первичной обмотки наоборот меньше числа витков вторичной обмотки, то трансформатор будет повышающим.
Повышающий трансформатор с одним витком на первичной обмоткеРасчет трансформатора. Коэффициент трансформации.
Во сколько раз изменится напряжение показывает коэффициент трансформации, который
рассчитывается по формуле: w2 / w1,
где w1 — Первичная обмотка, а w2 — вторичная обмотка.
Полученный результат будет называться Ктр — Коэффициент трансформации.
Другими словами: Чтобы узнать коэффициент трансформации любого трансформатора нужно число витков вторичной обмотки разделить на число витков первичной обмотки.
Как рассчитать напряжение трансформатора на вторичной обмотке.
Напряжение на выходе трансформатора рассчитывается по формуле U2 = Ктр • U1
Где:
U2— Напряжение вторичной обмотки
U1— Напряжение первичной обмотки
Ктр — Коэффициент трансформации
Нужно помнить, что КПД (коэффициент полезного действия ) трансформатора не может быть 100 %.
По этому мощность на выходе немного теряется
Сила тока на выходе трансформатора
I2 = I1 • Kтр
Где
I1 — Сила тока на входе (первичная обмотка)
I2 — Сила тока на выходе (вторичная обмотка)
Kтр — Коэффициент трансформации
Формула показывает, что сила тока I2 на выходе трансформатора (вторичная обмотка) изменится и будет зависеть от коэффициента трансформации.
Разновидности трансформаторов
Обмотки в трансформаторе могут наматываться как отдельно , одна от другой, так и вместе, одно по верх другой.
Трансформаторы, виды трансформаторов и их описание
Электрические трансформаторы, как таковые, разрабатывались, и в большинстве своем применяются, для изменения напряжения в цепях переменного тока. Классический трансформатор состоит из двух обмоток, электрически друг с другом никак не связанных. Обе обмотки должны быть намотаны на один магнитопровод.
Передача энергии, между обмотками (катушками) происходит при помощи магнитного поля. Согласно закону Ленца для электромагнитной индукции, при пересечении проводника магнитными силовыми линиями, в нем возникает электродвижущая сила заставляющая заряды перемещаться внутри проводника. (Давайте вспомним простой опыт из курса физики, который наглядно демонстрирует это закон).
На этом законе основана работа всех трансформаторов. Если через одну из обмоток трансформатора пропустить постоянный ток, то во вторичной обмотке не возникнет электродвижущая сила и, следовательно, ток (не считая момента включения). А все потому, что магнитные силовые линии, вызванные в магнитопроводе током первичной обмотки, не будут пресекать витки вторичной катушки. Нет пересечения – нет тока. По этой причине постоянный ток не трансформируется. Вообще, слово «трансформатор» очень точно характеризует процессы происходящие внутри этого электроприбора. Первоначально электрический ток трансформируется в магнитное поле, а затем это поле преобразуется (трансформируется) опять в электрический ток. Только ток этот должен быть переменным, то возрастающим, то убывающим, или, на крайний случай, пульсирующим.
Для предотвращения потерь энергии в силовых трансформаторах используется система охлаждения. На них сверху устанавливается расширительный бачок и заливается масло.
Бывают трансформаторы, у которых первичная и вторичная обмотки являются, как бы частью одной и той же катушки индуктивности.
Такие устройства называются автотрансформаторами.
Итак, трансформаторы обычно классифицируются по следующим признакам:
| По назначению они бывают: | По способу установки: |
| – силовые | – стационарные |
| – измерительные | – переносные |
| – защитные | – наружные |
| – лабораторные | – внутренние |
| – трансформаторы тока | – шинные |
| – трансформаторы напряжения | – опорные. |
| – промежуточные. | |
| По числу ступеней различают: | По используемому напряжению: |
| – одноступенчатые | – высоковольтные |
| – каскадные (многоступенчатые). | – низковольтные. |
| По типу изоляции: | По количеству фаз |
| – с сухой изоляцией | – однофазные |
| – с бумажно-масляной изоляцией | – трехфазные. |
| – с компаундной изоляцией. |
Для нас, потребителей, наиболее важными из перечисленных, являются силовые высоковольтные стационарные трехфазные трансформаторы, с компаундной изоляцией. Они устанавливаются внутри тяговых подстанций. Именно от их работы зависит, будет ли в нашем доме электричество или нет. Подходящее к тяговой подстанции напряжение, обычно в 10000 вольт, преобразуется в 220 и подается потребителям, то есть нам с вами.
Знать какие бывают трансформаторы и зачем они нужны жизненно необходимо не только электрикам, но и простым гражданам, хотя бы для того, что бы предотвратить техногенные катастрофы. Так, в случае возникновения дыма из высоковольтного трансформатора, или просто громкой его работы (при обычной работе ни не гудят), необходимо срочно позвонить в службу энергосбыта, это, возможно, предотвратит аварию и отключения большого количества потребителей от электроснабжения. Недаром говорили древние: «Знающий человек предупрежден, а предупрежден, значит вооружен».
Объяснение электрического трансформатора — инженерное мышление
Изучите основы трансформаторов и принцип их работы в этой статье.
Прокрутите вниз, чтобы посмотреть обучающее видео на YouTube.
Это трансформатор. Мы находим их повсюду, они необходимы для нашего современного образа жизни. Они обеспечивают связь между нашими домами и электростанциями. В этой статье я собираюсь показать вам, как они работают, почему они издают такой шум и как их рассчитать.
Что такое трансформатор?
Трансформеры выглядят примерно так. Мы найдем их проиллюстрированными такими символами на электрических чертежах. Трансформаторы — это просто устройства, используемые для передачи электрической энергии. Он может изменять напряжение и ток в процессе, что очень полезно. Однако они работают только с переменным током, с постоянным током не работают.
Большинство бытовых приборов оцениваются в ваттах или киловаттах, но трансформаторы оцениваются в единицах ВА для вольт-ампер или даже киловольт-ампер, мы узнаем почему позже в статье.
Мы можем найти небольшие трансформаторы, используемые в дверных звонках или зарядных устройствах для ноутбуков, у нас есть более крупные версии для снабжения наших домов и предприятий, а также мы находим огромные трансформаторы, которые питают целые районы городов и даже городов.
Итак, где вы видели используемые трансформаторы, дайте мне знать в разделе комментариев ниже.
Существует множество различных способов изготовления трансформатора. У меня есть несколько небольших общих примеров здесь. Но, по сути, это одно и то же. У них есть две отдельные катушки проволоки, намотанные на железный сердечник. Генератор или источник питания подключаются к одной катушке, известной как первичная сторона, а затем нагрузка, на которую нам нужно подавать питание, подключается к другой катушке, известной как вторичная сторона.
Если я разберу его, мы увидим, что это просто два отдельных витка проволоки и множество листов железа. Вот и все. Трансформатор просто преобразует мощность между катушками.
Электричество опасно, поэтому не пытайтесь делать это дома, если вы не квалифицированы и не компетентны.
Итак. Если мы используем что-то, называемое повышающим трансформатором, то мы можем увеличить напряжение на выходе. Если мы используем понижающий трансформатор, то мы можем уменьшить напряжение на выходе. Но зачем нам это? Ну, электростанция может вырабатывать 12000 вольт. Но вашему дому нужно от 120 до 240 вольт. Электростанция, вероятно, находится на большом расстоянии, поэтому в кабелях будет большое сопротивление, что приведет к огромным потерям энергии в пути.
Вместо этого мы используем повышающий трансформатор, чтобы увеличить напряжение примерно до 400 000 вольт. Затем, когда мы добираемся до города, мы используем понижающий трансформатор, чтобы уменьшить это напряжение примерно до 11 000 вольт для местного распределения, а затем снова уменьшить его примерно до 240 вольт для наших домов.
Увеличивая напряжение через трансформатор, мы уменьшаем ток.
Потери энергии в кабеле зависят от электрического тока и сопротивления кабеля.
Если этот кабель имеет сопротивление, например, 5 Ом, и мы попытаемся передать через него 10 кВт при 240 Вольтах, мы потеряем около 87%, потому что ток большой, а напряжение низкое, поэтому потери огромны. Но если мы отправим его на 400 000 вольт, мы потеряем крошечную долю 1%, потому что ток низкий. Таким образом, мы можем передавать мощность дальше и эффективнее при высоких напряжениях.
В качестве примечания, причина, по которой дома в Северной Америке могут иметь либо 120, либо 240 В, заключается в том, что они используют 3-проводную систему, где дополнительный провод подключается к центру вторичной катушки. Поэтому мы можем использовать только половину катушки, чтобы получить 120 вольт, или полную катушку, чтобы получить 240 вольт. Тем не менее, в большинстве стран мира используется около 230 вольт, и для этого они используют только 2-проводную систему, которая имеет гораздо более простую конструкцию и обеспечивает большую мощность в розетках.
А это пригодится например, чтобы быстро вскипятить воду в чайнике.
Кстати, ранее я подробно рассказывал о системах электроснабжения жилых домов, посмотрите ЗДЕСЬ.
Как это работает
Когда мы пропускаем электрический ток через провод, вокруг провода создается магнитное поле. Если мы изменим направление тока, изменится и магнитное поле. Мы можем увидеть это, поместив циркуль вокруг провода.
Когда мы подключаем генератор переменного тока к замкнутому контуру провода, магнитное поле внутри генератора будет толкать и притягивать электроны в проводе, так что они постоянно меняют направление движения вперед и назад. Следовательно, магнитное поле постоянно реверсируется. Из-за этого напряжение будет варьироваться между максимальным и минимальным значениями. Вот почему мы видим синусоидальную форму, если подключаем осциллограф к розетке. Этот шаблон повторяется 50 или 60 раз в секунду в зависимости от того, является ли источник питания частотой 50 или 60 Гц.
Частота переменного тока в Северной Америке составляет 60 герц, но в большинстве стран мира она составляет 50 герц. С трансформатором частота, которую мы вводим, является частотой, которую мы получаем. Мы можем просто увеличивать или уменьшать напряжение, но не частоту.
Когда мы сворачиваем проволоку в катушку, это магнитное поле становится еще сильнее. Провод должен быть изолирован эмалевым покрытием, чтобы обеспечить протекание тока по всей длине, иначе он просто пойдет по кратчайшему пути и не будет работать.
Если мы поместим вторую катушку провода в непосредственной близости от первой катушки, то магнитное поле индуцирует напряжение в этой второй катушке, потому что это магнитное поле будет толкать и притягивать электроны во второй катушке, заставляя их двигаться. Следовательно, это трансформер.
То же самое произойдет, если мы проведем магнит мимо катушки с проволокой. Магнит будет индуцировать напряжение в катушке.
Ключевым компонентом здесь является то, что магнитное поле постоянно меняет полярность, а также интенсивность.
Это возмущает свободные электроны и заставляет их двигаться. Мы называем это электродвижущей силой.
Однако работает только с переменным током. Не получится, если мы подключим к трансформатору источник постоянного тока. Поток электронов по-прежнему будет создавать магнитное поле вокруг первичной катушки, но оно будет постоянным, с фиксированной полярностью и интенсивностью. Таким образом, это не будет мешать электронам во вторичной обмотке.
Единственный раз, когда он будет создавать электродвижущую силу с использованием постоянного тока, это кратковременно, когда переключатель размыкается и закрывается, потому что это возбуждает и обесточивает магнитное поле катушки, поэтому оно изменяется. Или, в качестве альтернативы, мы могли бы изменить напряжение, потому что это также будет увеличивать и уменьшать магнитное поле катушки.
Обратите внимание, что когда я пропускаю постоянный ток через этот трансформатор, мы получаем очень короткий всплеск напряжения по мере увеличения и уменьшения магнитного поля.
Но если я использую источник переменного тока, мы получаем постоянное выходное напряжение, потому что магнитное поле постоянно меняется. Вот почему мы используем переменный ток.
Теперь мы можем просто использовать два отдельных витка провода в качестве трансформатора, он будет работать, но не очень хорошо. Проблема в том, что мы теряем большую часть магнитного поля, потому что оно не находится в зоне действия вторичной катушки. Итак, между катушками помещаем сердечник из ферромагнитного железа. Это концентрирует магнитное поле и направляет его на вторичную катушку, так что трансформатор работает более эффективно.
Однако это не идеальное решение. Это приведет к вихревым токам, протекающим вокруг сердечника, которые нагревают трансформатор и, следовательно, тратят энергию. Чтобы уменьшить это, сердечник сделан из множества тонких ламинированных листов, которые ограничивают движение вихревых токов и уменьшают их влияние. Хотя мы по-прежнему теряем часть магнитного поля из-за потока рассеяния, а также получаем некоторые потери из-за помех, возникающих в соединениях.
Мы также теряем энергию в проводе и катушках, потому что они всегда будут иметь некоторое сопротивление, а это выделяет тепло. Итак, в трансформаторе у нас есть потери в меди, а также потери в железе.
Переменный ток заставляет листы расширяться и сжиматься на крошечные, крошечные величины, что вызывает вибрацию между листами, и поэтому мы получаем этот жужжащий звук.
Повышающий трансформатор работает просто за счет большего количества витков провода на вторичной стороне. Это увеличивает напряжение, но уменьшает ток. Понижающий трансформатор работает за счет меньшего количества витков провода на вторичной стороне. Это снижает напряжение, но увеличивает ток. Это не волшебное устройство, которое производит больше энергии, чем получает.
Например, понижающий трансформатор может получать 240 вольт и выдавать 120 вольт, мы видим, что напряжение уменьшается вдвое, а ток удваивается. Если мы умножим напряжение и ток, мы увидим одно и то же значение с каждой стороны. Это значение вольт-ампер, которое представляет собой мощность или полную мощность, и оно должно оставаться неизменным, поэтому, если напряжение изменяется, ток должен изменяться пропорционально для поддержания мощности.
Почему трансформаторы используют единицы кВА вместо киловатт?
Трансформатор просто передает мощность между катушками, поэтому мы используем вольтамперные единицы. Киловатты зависят от того, что вы подключаете к трансформатору. Производитель не знает, что вы будете подключать к трансформатору, поэтому указывает общую номинальную полную мощность в вольт-амперах. И это потому, что в цепях переменного тока нагрузка зависит от фактической мощности в киловаттах, умноженной на коэффициент мощности, который в основном является эффективностью, и это зависит от устройства.
Некоторое количество энергии потребляется, но она не производит работы, она просто тратится впустую в виде тепла, и мы называем это реактивной мощностью в единицах В.А.Р. Коэффициент мощности — это просто отношение истинной мощности к кажущейся мощности. (PF=KW/KVA)
Если вы думаете о стакане пива. Жидкое пиво — полезная штука, это ваша истинная мощность в киловаттах. Но всегда есть немного пены, которая бесполезна, мы этого не хотим.
Это реактивная мощность или вольт-ампер реактивный. Вы платите за общий объем стакана, вне зависимости от того, сколько внутри пены и пива, это ваша кажущаяся мощность, в вольт-амперах. Если у вас есть хороший бармен, вы получите немного пены и много пива за свои деньги. Если у вас плохой бармен, то за ваши деньги вы получите много пены и мало пива.
Производитель трансформатора фактически заявляет, что трансформатор может выдержать такой большой стакан, но вам решать, сколько пива и пены вы положите в него. Чем меньше пены вы пытаетесь пройти, тем больше пива вы можете получить. Таким образом, чем эффективнее устройство, которое вы подключаете, тем больше вещей вы можете запитать.
Трансформаторы также часто используются в выпрямительных цепях для преобразования переменного тока в постоянный. Трансформатор снижает напряжение, а затем некоторые диоды преобразуют его в грубый постоянный ток, а конденсатор затем сглаживает его в хороший чистый источник питания. Вы можете подробно узнать, как это работает, в нашей предыдущей статье 9.
0005 ЗДЕСЬ.
Базовые расчеты трансформаторов
Давайте проведем некоторые базовые расчеты для трансформаторов, предполагая, что они идеальны и не имеют потерь.
Если бы у нас был трансформатор с 1000 витков на первичной обмотке и 100 на вторичной, и мы подали бы на него 120 вольт, какое напряжение мы бы увидели на вторичной обмотке? Мы можем использовать эту формулу, чтобы узнать это, и мы видим, что ответ — 12 вольт, так что это понижающий трансформатор.
Что, если бы мы знали только выходное напряжение и количество витков. Ну, мы могли бы найти входное напряжение, используя эту формулу; и мы вводим значения, чтобы получить ответ.
Если бы мы хотели найти количество витков на вторичной стороне и знали напряжения и витки на первичной обмотке, то мы могли бы использовать эту формулу, чтобы получить ответ.
Если бы мы хотели найти количество витков на первичном ide, мы могли бы использовать эту формулу, и это даст нам ответ.
Если у нас есть ток 1,2 ампера на вторичной обмотке, то мы найдем первичный ток, используя эту формулу, и мы увидим, что ответ равен 0,12 ампер
Мы также могли бы найти ответ, если бы мы знали вторичный ток и оба напряжения, используя эту формулу формула
Если бы мы знали ток на первичной стороне и напряжения на первичной и вторичной обмотках, мы могли бы найти вторичный ток, используя эту формулу, или мы также могли бы найти ответ, используя эту формулу.
Затем мы проверяем, что мощность одинакова на обеих сторонах трансформатора, путем умножения напряжения и тока.
Теперь рассмотрим несколько примеров повышающих трансформаторов.
Если бы у нас было 100 витков на первичной обмотке и 200 на вторичной, и мы подали бы на нее 120 вольт, какое напряжение мы бы увидели на вторичной обмотке? Мы можем использовать эту формулу, чтобы найти, что ответ равен 240 В, следовательно, это повышающий трансформатор.
Что, если бы мы знали только выходное напряжение и количество витков. Ну, мы могли бы найти входное напряжение с помощью этой формулы.
Если бы мы хотели найти количество витков на вторичной стороне и знали напряжение и витки на первичной обмотке, то мы могли бы использовать эту формулу.
Если бы мы хотели найти количество витков на первичной обмотке, мы могли бы использовать эту формулу.
Если бы у нас был ток 1 ампер на вторичной обмотке, то мы находим ток первичной обмотки по этой формуле и видим ответ 2 ампера.
Мы также могли бы найти ответ, если бы знали вторичный ток и оба напряжения, используя эту формулу.
Если бы мы знали ток на первичной стороне и напряжение на первичной и вторичной обмотках, мы могли бы найти вторичный ток, используя эту формулу, или мы также могли бы найти ответ, используя эту формулу, если бы знали количество витков.
Проверяем одинаковую мощность с обеих сторон трансформатора, перемножая напряжение и ток.
Что такое трансформатор и как он работает
Электрическая энергия состоит из двух основных элементов: тока и напряжения.
- Ток — скорость потока электрической энергии, измеренная в амперах
- Напряжение — сила этой электрической энергии, измеренная в вольтах
Представьте себе электричество, как воду, текущую по трубе.
- Ток скорость потока воды
- Напряжение давление воды
Чтобы подать воду из городского резервуара в дома, предприятия и фабрики, вам понадобится большая труба и большой напор воды. Городские водопроводы построены так, чтобы перекачивать огромные объемы воды, и эта вода движется быстро из-за сильного напора воды.
А теперь представьте, что вы подсоединяете водопроводную трубу большого объема и высокого давления прямо к кухонной раковине. Кран лопнет, как только вы его включите, и в ваш дом хлынет река. Для использования давление воды в главном водопроводе должно быть уменьшено с помощью регуляторов давления.
После того, как давление воды уменьшится, ее наконец-то можно будет использовать для душа, мытья посуды, полива сада и любых других домашних и деловых дел.
Трансформаторы делают то же самое с электричеством. Электричество, проходящее по линиям электропередач, может превышать 300 000 вольт — огромное количество «электрического давления». Трансформаторы делают электричество пригодным для использования за счет снижения напряжения в точке потребления. Трансформаторы такого типа называются понижающими трансформаторами.

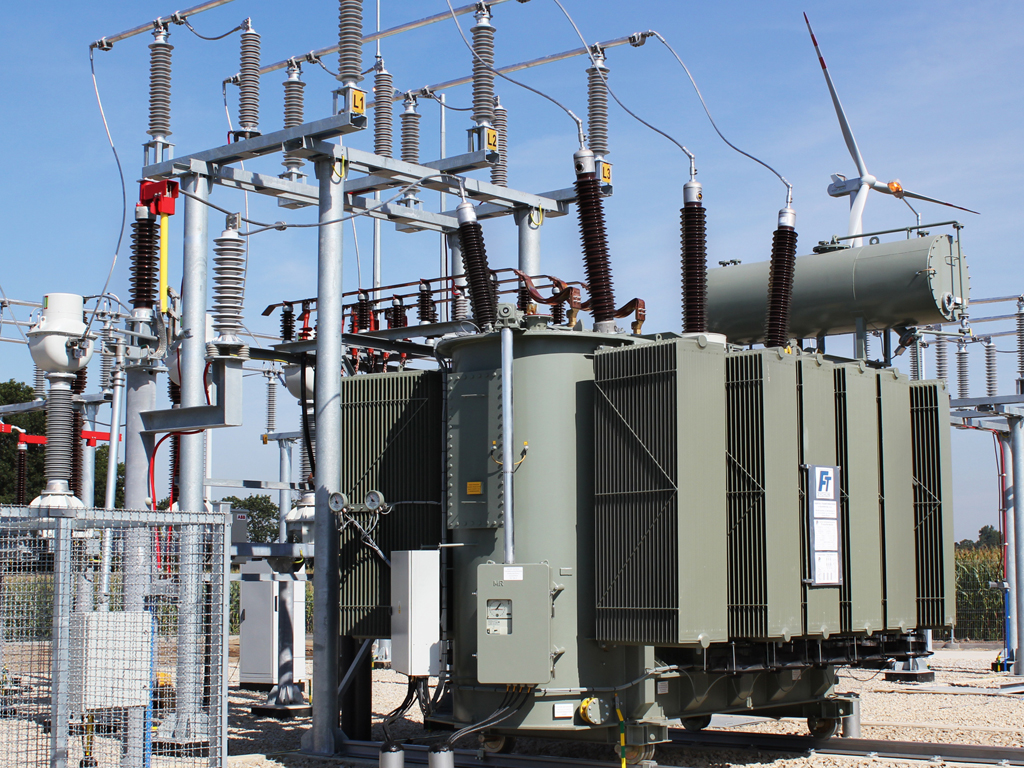

Они варьируются от массивных трансформаторов подстанций, которые можно найти во дворах коммунальных подстанций, до больших зеленых трансформаторов, установленных за пределами вашего предприятия, до небольших трансформаторов, установленных на опорах электропередач.
Коммерческие и промышленные предприятия используют большие трансформаторы, которые обеспечивают трехфазное напряжение, такое как 480 или 208 вольт. Дома и малые предприятия используют однофазные трансформаторы меньшего размера для обеспечения однофазного напряжения 120/240 В. Здесь мы сосредоточимся на трехфазных распределительных трансформаторах.
Трансформатор действует в соответствии с законом сохранения энергии, согласно которому энергия не может быть ни создана, ни уничтожена, а только преобразована. Следовательно, трансформатор не производит электричество, он просто изменяет напряжение в соответствии с потребностями пользователя.
Трансформаторы осуществляют это изменение напряжения посредством процесса электромагнитной индукции.
Электромагнитная индукция
При пропускании переменного электрического тока через проводник (проводник) вокруг наэлектризованного проводника создается невидимое движущееся магнитное поле. Когда вы помещаете второй проводник в это изменяющееся магнитное поле, движущиеся силовые линии в поле индуцируют ток во втором проводнике.
Вы можете использовать электромагнитную индукцию для увеличения или уменьшения напряжения между двумя проводниками, намотав два проводника на катушки, одна из которых длиннее (с большим количеством петель в катушке), а другая короче (с меньшим количеством петель в катушке).
Если вы затем электрифицируете катушку с большим количеством петель, в катушке с меньшим количеством петель будет индуцироваться ток при более низком напряжении, чем в первой катушке.
Первый спиральный проводник, по которому электричество поступает в трансформатор, называется первичной катушкой, а другая катушка, в которой индуцируется ток, называется вторичной катушкой. Как первичная, так и вторичная катушки (также называемые обмотками), изготовленные из алюминия или меди, намотаны на железный сердечник, который усиливает и направляет изменяющееся магнитное поле для лучшей индукции.
Каждая петля в катушке вокруг железного сердечника называется «витком».
Как получить именно то напряжение, которое нам нужно? Во-первых, мы должны понять одно простое правило: соотношение витков между первичной и вторичной обмотками определяет соотношение напряжения между обмотками.
Если соотношение витков между катушками 25:1, то напряжение будет трансформироваться в соотношении 25:1.
Чтобы получить точное напряжение, которое вам нужно, вы должны построить трансформатор с точным желаемым соотношением витков в каждой катушке. Трансформатор с соотношением витков 25:1 будет использоваться для преобразования 12 000 вольт в 480 вольт.
Существует множество конфигураций и типов трансформаторов, таких как блочные подстанции, монтируемые на мачте, сухие трансформаторы среднего напряжения и сухие трансформаторы общего назначения низкого напряжения. Несмотря на разные цели проектирования, все они используют схожие компоненты. Ниже мы рассмотрим детали, встречающиеся в маслонаполненных трансформаторах.
Вводы
Вводы трансформаторов представляют собой изолированные клеммы, которые позволяют электричеству безопасно проходить через стенку бака трансформатора без электрического контакта с ним. Это части трансформатора, которые подключаются к источнику питания (со стороны высокого напряжения) и нагрузке (со стороны низкого напряжения).
Втулки трансформатора
Сердечник и катушки
Сердечник и катушки трансформатора, составляющие основу трансформатора, являются местом, где происходит процесс индукции.
Когда электричество течет от линии электропередач к трансформатору, катушки определяют, как преобразуется поступающее напряжение. Катушки наматываются вокруг сердечника и могут быть изготовлены из алюминия или меди.
Сердечник и катушка трансформатора
Выключатели нагрузки
Выключатель нагрузки трансформатора (переключатель LBOR) представляет собой специальный поворотный переключатель, который позволяет электрикам вручную отключать трансформатор от электросети, обесточив сердечник и катушки. Эти выключатели называются выключателями нагрузки, поскольку их можно использовать, даже когда трансформатор находится под напряжением и «под нагрузкой».
Выключатели нагрузки
Плавкие предохранители
Плавкие предохранители трансформатора защищают электрическую систему в случае возникновения проблем с трансформатором или в оборудовании, расположенном дальше по цепочке электропитания. При воздействии опасно высокого тока или чрезмерного нагрева тонкая проволока (называемая «элементом») внутри предохранителя плавится.
Это открывает или «разрывает» поток электроэнергии, отключая трансформатор от электросети.
Отводы для регулировки напряжения
Отводы для регулировки напряжения трансформатора позволяют поддерживать правильное вторичное напряжение в случае, если первичное напряжение выше или ниже ожидаемого. Настройка отвода регулируется вращением переключателя отводов. При вращении переключателя отводов небольшие участки первичных обмоток отключаются, что изменяет соотношение первичных и вторичных обмоток, тем самым снижая номинальное первичное напряжение.
Жидкость
Трансформаторное масло или жидкость используются для охлаждения трансформаторов, когда они нагреваются во время работы. Для поддержания низких температур специальный бак заполняется трансформаторной жидкостью. Эта жидкость течет по каналам или «каналам» между обмотками трансформатора и служит изолятором и охлаждающей средой. Только заполненные жидкостью трансформаторы содержат трансформаторную жидкость.
