Если каждый ответвительный провод подключается только к одному трансформатору, то соединение WYE
. Если каждый ответвительный провод подключается к 2 разным трансформаторам, то соединение треугольником

Ресурс:
3-фазные трансформаторы .pdf
Трансформатор .pdf файлы
Разница между треугольником и звездой

Каждый бытовое и коммерческое обслуживание использует трансформаторы
Для каждого конечного пользователя требуется трансформатор для преобразования высокого напряжения мощность распределения в мощность более низкого напряжения, которую можно безопасно контролировать используя автоматический выключатель правильного размера и провод, который подает питание на выключатели, розетки, лампочки и бытовая техника по умеренным ценам. Выше напряжениям потребуются более тяжелые, большие и дорогие провода, выключатель, распределительное устройство, приборы и т. д.
Жилые дома получают электроэнергию от одного трансформатора, который связаны только одним способом и не являются частью этой страницы, поскольку не является ни WYE, ни Delta.
Коммерческие трансформаторные блоки с двумя или тремя трансформаторами покрыты на этой странице.

Как правило, разница между Delta и WYE не в трансформаторах, а в том, как трансформаторы проводной.

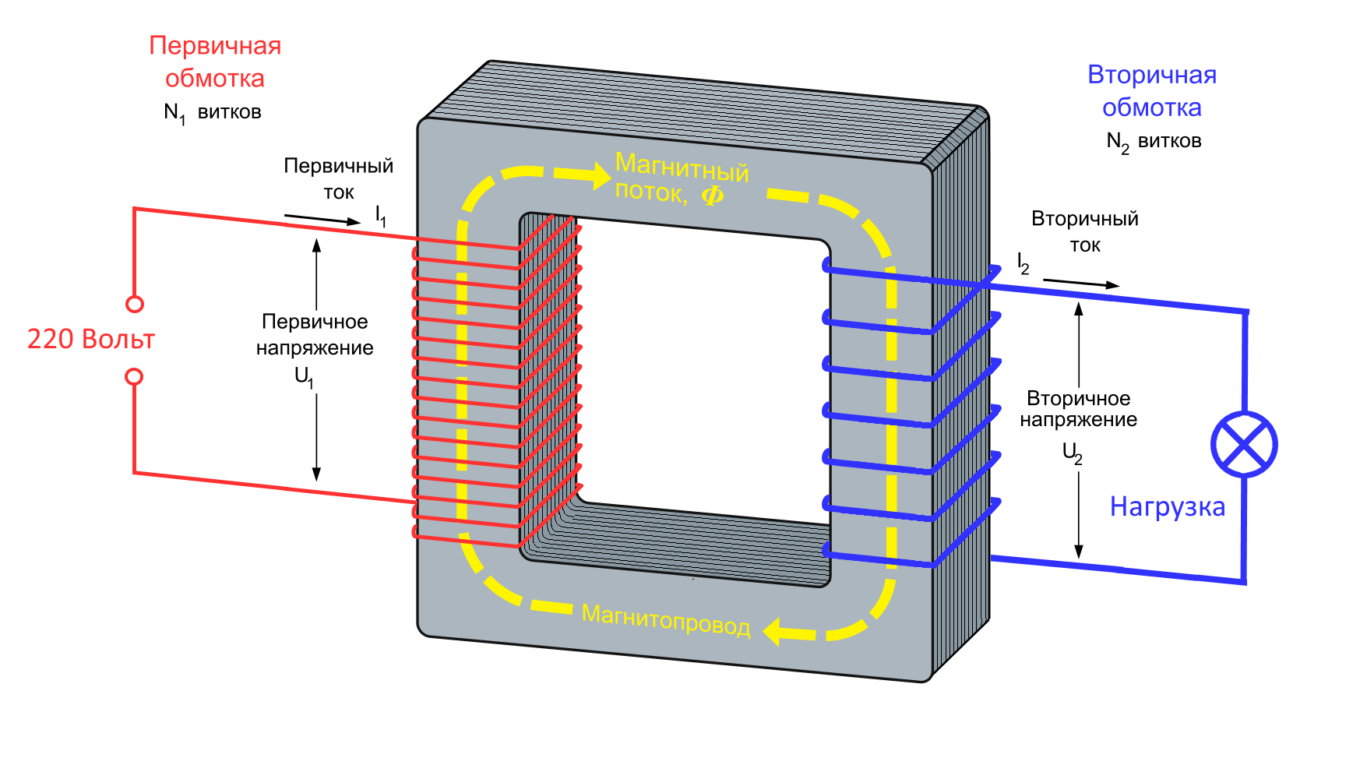

Пока трансформаторы выглядят одинаково при случайном наблюдении, они различаются в зависимости от в кВт или номинальная мощность, требуемая конечным пользователем … плюс внутренний номер из отводы, размер провода, количество витков провода в первичной и вторичной змеевики, ребра охлаждения, диаметр и т. д. Например, жилой Трансформаторы имеют соотношение витков первичной и вторичной обмотки 30:1. они меньше коммерческих трансформаторов, поскольку обеспечивают меньше ампер. Читать далее Коммерческие трансформаторы крупнее и обеспечивают большую мощность. Они может иметь отводы для соотношения 30:1, но предлагать другие отводы с более высоким коэффициентом могут быть достигнуты напряжения.

Разница между проводкой трансформатора треугольником и звездой
звезда обмотки трансформатора соединены параллельно.

Первичный сторона WYE: на банке из 3 трансформаторов для WYE вы бы наблюдать 3 горячие провода падать от 3-х ВЛ. Расположен над каждым Трансформатор представляет собой две втулки, которые соединяются с первичной обмоткой внутри каждого трансформатора. Каждый горячий провод подключается к 1 вводу на другом трансформаторе. Нейтральный провод подключается ко второй втулке на всех трех трансформаторы.
Среднее ЗВЕЗДА: Каждый трансформатор имеет два или три отвода, расположенных на сторона коробки трансформатора. Эти отводы подключаются к вторичной обмотке внутри каждого трансформатора. Коммерческое здание с WYE услуга получает 3 горячих провода и нейтральный от вторичной стороны трансформатор. 1 горячий провод подключается к 1 отводу на каждом трансформаторе. Нейтральный подключен к другому крану на всех трех трансформаторах.

 Относится к трансформаторные блоки с 3 трансформаторами:
Первичный Дельта: вкл. 3-баночный трансформатор для Delta, вы увидите 3 горячих провода выпадают из 3-х воздушных распределительных линий. Каждая горячая проволока подключается к одному вводу на 2х разных трансформаторах. Нейтральный провод не подключен ни к одному из вводов.
Среднее сторона Дельта: коммерческое здание получает 3 Горячие провода. Каждый горячий провод подключен к ответвлению на двух разных трансформаторах. Нейтральное может быть, а может и не быть. Если присутствует, Нейтральный будет чаще всего подключается к центральному ответвлению на среднем трансформаторе.

Использование WYE на вторичном, или на стороне клиента, обеспечивает нейтральное соединение и дает больше комбинации напряжения и обслуживание с более высоким усилием, с одинаковым напряжением на всех 3 ноги. WYE предлагает линейное напряжение, однофазное «горячее-горячее» или трехфазное Горячий к горячему к горячему и предлагает измерение фазного напряжения от горячего к нейтрали что представляет собой однофазное линейное напряжение, деленное на квадратный корень 3. Что такое 3-фазное напряжение 208 вольт, звезда
Контраст Delta без нейтрали, и сервис предоставляет меньше вариантов напряжения: однофазный «горячий-горячий» или 3-фазный «горячий-горячий-горячий».
Треугольник с отводом посередине Нейтраль предлагает самый широкий диапазон напряжений, но также может создавать дополнительные проблемы с балансировкой нагрузки. Что такое High Leg Delta
? небольшие трансформаторы Buck Boost или Industrial, устанавливаемые заказчиком, могут подавать дополнительные напряжения в любом коммерческом месте. Понижающе-повышающие трансформаторы

Этот является «наиболее распространенным типом проводки», потому что Delta имеет меньшие амперы / значение меньше тепла, поэтому изоляция первичной катушки дешевле.

Трансформаторы могут быть подключены по-разному в зависимости от входящего электроснабжение и потребности конечного пользователя.
Двумя ключевыми факторами для сети являются экономичность и надежность.
Надежность необходимо, потому что электричество должно работать чисто без высокого напряжения всплески и провалы низкого напряжения. В противном случае двигатели и оборудование HVAC будет иметь более короткий срок службы.

Ресурсы:
Конфигурации трансформаторов
Руководства по трансформаторам
Что такое 3-фазное электричество/электростанция для конечный пользователь

Увеличенное изображение
Увеличенное изображение сети электростанции

— Типичные здания, предприятия и фабрики имеют 3 трансформаторы, которые обеспечить трехфазное обслуживание.
Некоторые услуги, требующие меньшей мощности, имеют 3 фазы от 2 трансформаторов.

3-фазная сеть с 3 трансформаторами является источником для High Leg Delta, но не каждый коммерческая установка имеет High Leg, если это не указано для службы.

Как это происходит: Если услуга High Leg Delta указана архитектор, строитель, конечный пользователь или инженер-электрик, затем мощность компания подводит правильные трансформаторы и подключает трехфазные 4500-7200 линия распределения вольт на три трансформаторы на первичной стороне в конфигурации «звезда», как показано на рисунке. Первичная сторона также может быть подключена по схеме «треугольник».
Для достижения высокой ветви трансформаторы на вторичной или стороны обслуживания, подключены в конфигурации Delta.

Высокий Нога треугольника (или открытого треугольника) может быть достигнута с помощью 2 трансформаторов, которые снять с линии раздачи 2 Hots и нейтральную вместо 3 Hots и «Нейтральный».
Открытая треугольник также может быть идентифицирована по 3 ответвлениям. (два «горячих» и нейтральный), подключение к 1 трансформатору и 1 ответвлению (горячий провод), подключенный к меньшему трансформатору. вторичный сторона по-прежнему поставляет бизнесу 4-проводную высоковольтную ветвь с 3 провода отходит 1 трансформатор и 1 провод (высокая ножка) отходит от трансформатор меньшего размера.

Эта конфигурация является общей для предприятий которые потребляют меньше энергии, но все же хотят 3 фазы и/или хотят выбор напряжения нашел с высокой ногой… то есть 240 вольт, 120 вольт и 208 вольт.
Например, эта служба обеспечивает электроэнергией мастерскую по ремонту лобового стекла. компания, с офисом и гаражом для отправки грузовиков.

Эта конфигурация также используется в случае аварийной ситуации для восстановления питания если один трансформатор выйдет из строя в группе из 3 трансформаторов.

Если бизнесу требуется больше мощности, тогда можно добавить третий трансформатор в любое время… и это превратило бы открытую дельту высокой ноги в обычная высокая дельта ноги.
Служба с 3 трансформаторами более эффективна для обеспечения высокой мощности, чем 2-трансформаторная служба.

Два Трансформаторы также могут быть сконфигурированы для доставки Open WYE и могут подавать 4 провода, с 2 комплекты однофазные, а не 3-х фазные. Обычно это можно найти в состояние ремонта при выходе из строя 1 трансформатора в группе из 3 трансформаторов.

Как правило, 4400 вольт является самым низким напряжением для распределения без тепла. потери от большой силы тока
Чем ниже напряжение, тем выше сила тока.

Высокая сила тока приводит к потере тепла.
Для передачи электроэнергии требуется высокое напряжение и низкое сила тока
При высокой силе тока расстояние распределения уменьшается.

Однако высоковольтное распределительное устройство стоит дорого
Для конечного пользователя нецелесообразно устанавливать высоковольтные приборы и двигателей из-за расходов

В результате конечный потребитель должен получать низкое напряжение с более высокой силой тока
Для удовлетворения потребностей в сети трансформаторы используются для повышения и понижения вольт и ампер обратно пропорциональны
Когда напряжение уменьшается, сила тока увеличивается.

Ресурсы:
Что такое 3-х фазное электричество/электростанция для конечный пользователь

Обратите внимание, что коммерческий трехфазный трансформаторная батарея на переднем плане подключается к распределительным линиям, протягивая по горячему проводу от каждой из 3 линии. Затем трансформаторы обеспечивают электроэнергией местный бизнес.

Это называется трехфазным электрическим услуга.

Распределение Трансформаторы предназначены для преобразования распределительного напряжения в пригодный для использования, безопасный, низковольтный для дома и бизнеса.

Потому что вольты и амперы обратно пропорциональны, то безопаснее меньшее напряжение дома и в бизнесе используются более мощные усилители. Для решения проблемы высшего требуется сила тока, провод правильного размера и автоматический выключатель, и расстояние, которое электричество может пройти, прежде чем напряжение упадет ниже номинального может быть уменьшена до нескольких сотен футов.

Электрический услуги подключены к распределительным линиям, но не связаны с высоким Напряжение линии передачи или подпередачи.

2) Субтрансляция линии может быть 69 000 вольт (110-69-33 кВ) и путешествовать от подстанции к местной подстанции и расположены выше заземление, чем местные распределительные линии.
Передача и подпередача составляют общую энергосистему.

3) Распределение линии проходят от местной подстанции до каждого дома и офиса и гораздо ниже к земле и несут менее опасные 12000+ вольт, измеренные между горячей проволокой к горячему проводу . .. и 7200 вольт (7,2 кВ), измеренных между горячим проводом и земля.

«Класс распределения напряжения для большинства коммунальных служб может быть 5 кВ, 15 кВ, 25 кВ, и 35 кВ. Напряжения определяются на трансформаторе местной подстанции и варьируются в зависимости от местного спроса, расстояния и т. д.

Напряжение ниже 4000 вольт (4 кВ) на внутригородской распределительной линии может стать неэффективный потому что большое количество нагрузок потребляет большое количество энергии (ватт). Если напряжение слишком низкое, нагрузка будет потреблять слишком много ампер от сети. распределительная линия, вызывающая более высокое сопротивление на линиях, потери тепла и, в конечном итоге, повреждение питания линии, двигатели и т. д.
Потому что вольты и амперы обратно пропорциональны, то повышение напряжения на Трансформатор подстанции будет поставлять необходимую мощность (мощность) для каждого нагрузка на распределительную линию, но при меньшем потреблении тока, что приводит к меньшему потеря тепла, более высокая эффективность и более надежная мощность.
