Аудио трансформатор: описание и принцип работы

Ламповые усилители: теоретические основы

Ламповые усилители представляют собой устройства, предназначенные для усиления звукового сигнала. Делается это за счет компонента — специальных ламп. При этом лампы могут быть радио или электровакуумные — от этого зависят технические особенности устройства. Своеобразный генератор может функционировать на трех типах каскадов:

предупредительный;
драйверный;
выходной.

Предупредительный и драйверный часто совмещаются между собой, тем самым увеличивая сферу применения устройства и улучшая его эффективность. Основное преимущество ламповых усилителей в том, что они очень простые по своим конструктивным особенностям. Собрать их даже новичку, который имеет приблизительные знания в области радиоэлектроники, не составит труда.

Трансформатор такого типа изготовляется в домашних условиях, если есть в наличии детали, на это не потребуется много времени.

Если говорить о теоретических основах, то обязательно нужно определиться, какой из видов усилителя нужен для той или иной ситуации. Представлены однотактные и двухтактные модели (каждый из них можно сделать самостоятельно).

Однотактный подразумевает, что используется только единичный канал усиления звука. Однотактные отличаются поставкой более чистого и простого звучания, если появляется вторая гармоника, то звук получается более мягкий. Именно от того, что в результате вмешательства второй гармоники звук получается тянувшим, нежным и мягким и появилось известное в музыкальных компаниях выражение лампового звука

Двухтактный усилитель функционирует на классах усиления А1, А2, АВ1, АВ2, В1, В2. Для большинства случаев подойдут вариации А1 и АВ1. Такие модели новичкам собрать не под силу, поэтому для их покупки обращаются в магазины.

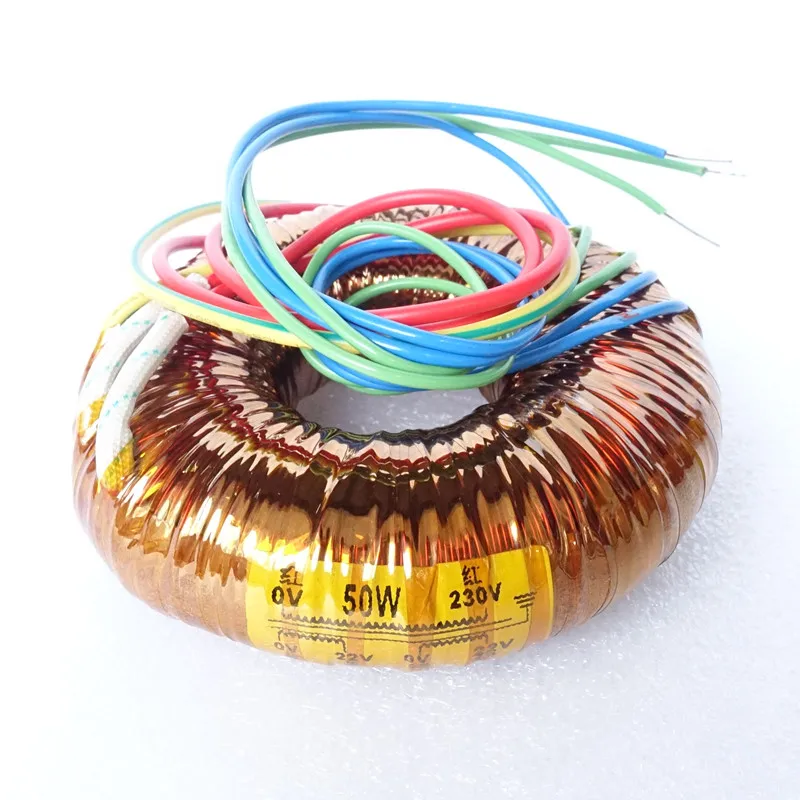

Ключевые отличия от силового

Трансформатор звуковой частоты отличается от привычного силового в первую очередь тем, что в нем присутствует устройство для пропуска диапазона звуковых частот. Широкополосные довольно трудны в просчетах, особенно если речь идет о полных сопротивлениях и при работе на большой мощности. Всегда присутствует постоянной ток на одной из обмоток. Проблемы со схематической частью вызваны трудностями в расчете из-за числа октав, с которыми работает устройство, а не диапазона.

Импульсный трансформатор для питания усилителя звуковых частот занимает меньше места, если сравнивать его с аналогом силовым с идентичными техническими показателями. К усилителю обязательно идет генератор, а к силовому трансформатору — только первичная обмотка к электрической сети, вторичная обмотка к диодам и различные конденсаторы.

Высококачественный однотактный усилитель мощности Манакова

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 1. Анализ и практика. Добавлено: 22 авг , Трансформаторы — это вещь в себе. Мне хотелось бы услышать мнения и предпочтения присутствующих о этих элеменетах, в обязательном порядке присутствующих в наших устройствах. Рассмотреть хотелось бы все типы трансов от силовиков до входных. С Цыкиным, думаю, большинство знакомы, поэтому интересен опыт пользователей, который отличается от общепринятых догм, Итак, начну с выходников. Первое — железо. Наверное на ЕБее старинное — это лучший выбор, но может и совейское имеет право на применение?

Особенности проектирования трансформаторов звуковой частоты для ламповой радиотехники

Востребованность тс звуковой частоты обусловлена тем, что тут нет переходных конденсаторов. Устройства отличаются стабильной работой несмотря на возможные перебои с питанием и подачей напряжения, полоса расширена в сторону низких частот. Последний фактор обуславливает комфорт для человеческого уха, которое при средней громкости более чувствительно к низким и средним частотам.

Главная особенность проектирования состоит в том, что необходимо уменьшить будет усиление на самых низких частотах. Этого не достичь другим способами кроме как снизить индуктивное сопротивление первички.

Зная схематическое решение новичку желательно собрать устройство на монтажной плите. Колпачками закрываются лампы. Проверка работы вторичной обмотки проходит после сборки аппаратуры. Если возникает резкий свист или жужжание, то меняются местами выводы. Дроссели наматываются в соответствии со схемой. В большей части оборудования подойдет расчет только с зазоров. При этом размер зазора делается в строгом соответствии с необходимым, в противном случае параметры сильно отличаться, что не является верным.

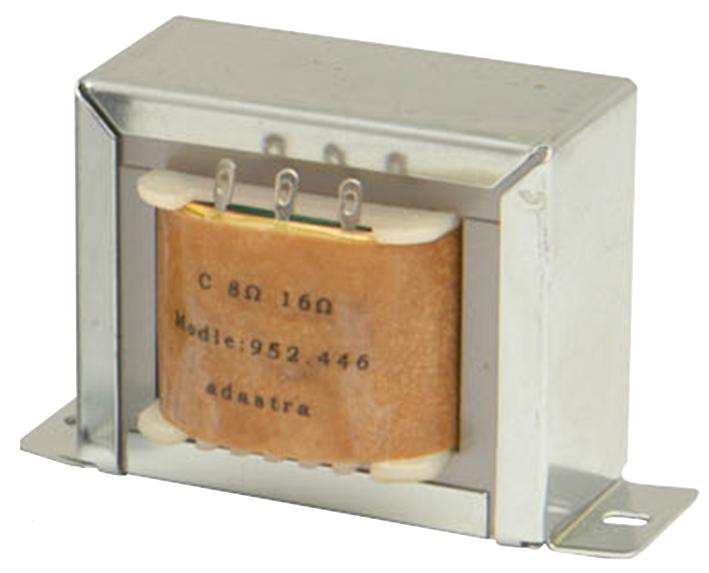

Выходной трансформатор

Долгое время вся техника была построена на радиолампах. Выходное сопротивление лампы очень большое и чтобы связать её например с громкоговорителем с низким сопротивлением, использовался выходной согласующий трансформатор.

Так же для связи между каскадами усиления использовались согласующиеся трансформаторы. Даже при использовании в схеме транзисторов, все равно без трансформаторов было не обойтись. Это связано с тем, что ранние модели транзисторов не обладали достаточно линейной характеристикой. И только разработка более совершенных транзисторов позволила отказаться от массового использования трансформаторов в схеме.

Вот и ответ на вопрос, куда пропали трансформаторы, которые были на принципиальных схемах в старых книгах и журналах. Сейчас применяются другие схематические решения, которые соответствуют современной элементной базе.

Техника безопасности

Тестирование на безопасность, использование, а также самостоятельная сборка оборудования требуют соблюдения определенных мер предосторожности.

Если собираются проводить ремонт, то оборудование обязательно отключат от сети. Нельзя, чтоб было напряжение. Для работы, в том числе и вводами, а не самой внутренней частью, специалисты надевает защитные очки. Для тестирования применяются специальные приборы. Помните, что устанавливать показатели, превышающие максимальный номинальный порог устройства в зависимости от расчетных характеристик небезопасно.

Тестирование аудиотрансформаторов

Тестирование звукового трансформатора может понадобится по ряду причин. В первую очередь работу проводят перед началом его использования, чтоб понять, достаточные ли показатели обеспечиваются дросселем, обмотками и другими механизмами.

Если трансформатор работает качественно, то разница в музыке незаметна, возникает характерное ламповое мягкое звучание. Но если есть неисправности, то по звуку их легко заметить, так как возникает перекос с сторону средних частот. В то время как низкие не ярко выражены, сигналы поступают не так регулярно, как требуется.

Тестирование обязательно проводится с учетом техники безопасности. После проведения предварительных защитных мер собирается оборудование. К числу приборов, при помощи которых тестируются трансформаторы, относят:

паяльная станция со стабильными температурами;
вольтметр цифровой;
осциллограф для измерения емкости, индуктивности и сопротивления;
2-3 запасных провода и тому подобное.

При проведении тестирования смотрят на марку, если речь идет не о варианте самостоятельной сборки. Варианты от непроверенных производителей гудят и шумят даже при подаче нормированной нагрузки. Если бренд трансформатора проверенный, то оборудование никаких сигналов не подает и остается прохладным. Проверяют в обязательном порядке после обмотки паянные соединения, термисторы, диоды, провода, переключатели и транзисторы.

Разделительные и согласующие трансформаторы

В технике звукоусиления и звукозаписи достаточно часто приходится передавать аналоговые сигналы небольших уровней на значительные расстояния. Применение согласующих симметричных трансформаторов является зачастую единственным способом передачи малых сигналов в условиях больших внешних помех. Передача сигнала по симметричной линии в дифференциальном виде и его прием с помощью балансного трансформатора позволят добиться подавления синфазных помех до 60–100 дБ в сочетании с гальванической развязкой источника и приемника сигнала, гарантирующей отсутствие замкнутых контуров общего провода и абсолютно надежную и безопасную работу при наличии потенциалов до сотен вольт между устройствами.

Типовая структурная схема дифференциальной линии передачи сигнала приведена на рис. 3.

Рис. 3. Дифференциальная линия передачи сигнала

При использовании на выходе источника и на входе приемника трансформаторов напряжение помехи и потенциал Uп могут достигать нескольких сотен вольт. Такой уровень синфазных помех и потенциалов недопустим практически ни в каких бестрансформаторных схемах.

При использовании трансформатора JT-11P (Jensen) или LL1540, LL1922 (Lundahl) подавление синфазной помехи на частоте 50 Гц при работе от дифференциальной линии может составлять порядка 130 дБ, что означает возможность практически полного устранения фона переменного тока даже в линиях передачи длиной десятки метров.

Теперь возможно сразу точно определить некоторые характеристики выходного трансформатора:

Тип: для работы в усилителе с несимметричным выходом Постоянный ток первичной обмотки: Idc

= 120 мА Максимальная мощность переменного тока:
Pmax
≈ 6,6 Вт Величина импеданса первичной обмотки: 2 кОм.

Изготовитель трансформатора немедленно захочет узнать величину импеданса нагрузки для вторичной обмотки трансформатора. А так как звуковая катушка громкоговорителя не является чисто активным сопротивление с величиной 8 Ом, то предпочтительнее будет рассчитывать на нагрузку с сопротивлением 4 Ом. Выходной трансформатор имеет, как правило, многосекционную вторичную обмотку, и производители трансформаторов предлагаю чаще всего конструкцию с четырьмя секциями, обмотки которых могут коммутироваться для подключения нагрузки 1 Ом, 4 Ом (наиболее предпочтительный вариант для подавляющего числа используемых на практике громкоговорителей), 8 Ом и 16 Ом (идеальный случай, если удается раздобыть подлинный громкоговоритель с сопротивлением 16 Ом).

Вторым важным вопросом является значение наименьшей частоты, на которой будет необходима максимальная выходная мощность. Стоимость этого вопроса весьма велика. В качестве примера можно привести классические коммерческие усилители Leak Stereo 20 и TL12+ , которые могут работать с заявленной в технической документации номинальной мощностью до частот 50 Гц. Для выходного трансформатора марки Sowter 9512 в паспорте указывается максимальная мощность 8 Вт на частоте 25 Гц, даже для такого неправдоподобного случая, когда значение мощности на практике превысит заявленное.

Задание смещения лампы

Для получения необходимого тока 120 мА можно было бы просто подать на сетку напряжение —25 В, но даже небольшое уменьшение напряжения смещения на сетке могло бы вызвать незамедлительное превышение максимально допустимой мощности на аноде Pa(max)

. Это является причиной, по которой производители ламп не рекомендуют использовать сеточное смещение для ламп с высоким значением крутизны (значение крутизны 35 мА/В является очень большим для маломощных ламп).

Следовательно, необходимо использовать катодное смещение. Необходимо обеспечить падение напряжения 27 В (с запасом) на резисторе, по которому протекает 120 мА. По закону Ома следует:

Если на резисторе происходит падение напряжения в результате прохождения по нему тока, то он должен засеивать выделяемую на нем мощность, значение которой определяется выражением:

В качестве резистора с минимально допустимым значением рассеиваемой мощности следует использовать резистор, имеющий мощность рассеяния 5 Вт. Можно использовать тонкопленочный резистор МРС-5, который является безиндуктивным, но подверженный очень сильному нагреву при мощностях рассеяния более 2 Вт в обычную воздушную среду. Либо можно привинтить к шасси плакированный алюминием проволочный резистор Wh25, который будет оставаться холодным, но под вопросом окажется его небольшая индуктивность, которой характеризуются все низкоомные проволочные резисторы. После недолгих колебаний выбор пал на резистор МРС-5 с сопротивлением 200 Ом, последовательно включенный с переменным проволочным резистором, позволяющим точно регулировать величину анодного тока.

Катодный шунтирующий конденсатор

Катодный резистор должен шунтироваться конденсатором, чтобы предотвратить образование паразитной обратной связи по переменному току, которая могла бы вызвать увеличение значения эквивалентного сопротивления rа

и необходимость проведения новой нагрузочной характеристики. Как и в случае малосигнального приближения, необходимо оценить величину сопротивления для переменной составляющей на участке цепи катод-земля. Со стороны конденсатора эквивалентное сопротивление лампы
rk
равно:

Но это сопротивление включено параллельно катодному резистору Rk

с сопротивлением 225 Ом. То есть, параллельное включение данных резисторов даст значение сопротивления 115 Ом.

Для каскада с усилением малых сигналов было бы желательно, чтобы шунтирующий элемент работал вплоть до частот 1 Гц, но такое требование не является обязательным для усилителя мощности. По определению, в каскаде усиления мощности существует большой размах амплитуд сигнала и возникают сильные искажения. Для триодного каскада с несимметричным выходом, работающего ниже одностороннего ограничения, основными искажениями являются составляющие второй гармоники, но они включают постоянную составляющую, которую обуславливает накопленный на развязывающем конденсаторе заряд, и которая вызывает сдвиг напряжения смещения от обусловленной ранее статической рабочей точки. Как только приходит большой сигнал, развязывающий конденсатор плавно возвращает лампу в расчетную точку. Время восстановления определяется постоянной времени на частоте f

-3дБ, задаваемой конденсатором, параллельно включенным с цепью, образованной параллельно включенными резистором
Rk
и эквивалентным сопротивлением
rk.
Если за частоту ослабления с уровнем — 3 дБ будет выбрана частота 1 Гц, то это задаст постоянную времени
t
= 159 мс. Для полного выхода из возмущенного состояния требуется значение, примерно равное пятикратному значению постоянной времени RC-цепи, то есть значению 5
t,
однако время восстановления 0,8 с следует считать слишком большим для музыкального слуха. Следовательно, должна быть выбрана большая частота ослабления, например
f
-3дБ = 10 Гц, которая означает, что выходной каскад восстановится после изменения напряжения смещения всего за 80 мс. Исходя из этого, можно найти емкость конденсатора:

У автора не оказалось в наличии конденсатора с емкостью 1500 мкФ, но оказался конденсатор с емкостью 1000 мкФ и рабочим напряжением 35 В, обладающий к тому же низким значением эквивалентного последовательного сопротивления, который и был им использован. Огромное количество инженерных разработок было выполнено именно таким способом. Приведенный расчет достаточно точен (хотя он и мог выполняться на оборотной стороне старого конверта), затем из имеющихся в наличии на данный момент радиокомпонентов был выбран наиболее близкий по своим параметрам.

Определение необходимого напряжения высоковольтного источника питания

На сопротивлении первичной обмотки выходного трансформатора происходит падение некоторой части высоковольтного питающего напряжения, следовательно, необходимо определить сопротивление первичной обмотки по постоянному току RDC(primery)

Как правило, производители трансформаторов указывают данный параметр, но полезно самим произвести необходимые измерения при помощи омметра. Для используемого трансформатора
RDC(primery)=
152 Ом, по закону Ома падение напряжения при прохождении тока силой 120 мА составит:
V= IR
= 0,12 × 152 = 18,24 В.

Для разрабатываемой схемы усилителя требуется анодное напряжение Va

= 255 В, а с учетом катодного смещения 27 В и падения напряжения на обмотке выходного трансформатора значение высокого напряжения должно будет составлять 300 В (относительно точки подключения на выходном трансформаторе). Определение значения высоковольтного напряжения представляется достаточно важным, так как оно определяет максимальное значение напряжения, необходимого для каскада предварительного усиления (в противном случае было бы необходимо добавлять вспомогательный высоковольтный источник питания).

Сглаживание высоковольтного напряжения

Двухтактный усилитель подавляет фон высокого напряжения за счет противоположено протекающих токов в обмотках выходного трансформатора, но однотактный усилитель с несимметричным выходом такой способностью не обладает. Поэтому, требования по фону переменного тока к источнику высоковольтного напряжения должны быть в последнем случае гораздо выше. К сожалению, усилители с несимметричным выходом нуждаются в изменяющемся в процессе работы значении тока (пределы изменения составляют 0 ≤ I

DC ≤ 2
I
DC) при питании от высоковольтного источника питания. Следовательно, величина выходного сопротивления источника питания является критичной. Поэтому, использование дросселей для таких источников питания стало почти обязательным.
