Тиристор ку202м технические характеристики: Тиристоры КУ202 основные характеристики и цоколевка — RC74 — интернет-магазин радиоуправляемых моделей

Содержание

Тиристоры КУ202 основные характеристики и цоколевка

Параметр	Обозначение	Еди- ница	Тип тиристора
Параметр	Обозначение	Еди- ница	КУ202А	КУ202Б	КУ202В	КУ202Г
Постоянный ток в закрытом состоянии	I_{з. с}	мА	10	10	10	10
Постоянный обратный ток при U_{обр max}	I_обр	мА	10	10	10	10
Отпирающий постоянный ток управления	I_{у. от}	мА	200	200	200	200
Отпирающее постоянное напряжение управления	U_{у. от}	В	7	7	7	7
Напряжение в открытом состоянии	U_ос	В	1,5	1,5	1,5	1,5
Неотпирающее постоянное напряжение управления	U_{у. нот}	В	0,2	0,2	0,2	0,2
Время включения	t_вкл	мкс	10	10	10	10
Время выключения	t_выкл	мкс	150	150	150	150
Предельно допустимые параметры
Постоянное напряжение в закрытом состоянии	U_{з. с max}	В	25	25	50	50
Постоянное обратное напряжение	U_{обр max}	В	—	—	—	—
Постоянное обратное напряжение управления	U_{у. обр max}	В	10	10	10	10
Минимальное прямое напряжение в закрытом состоянии	U_{з. с min}	В	—	—	—	—
Постоянный ток в открытом состоянии	I_{ос min}	А	10	10	10	10
Импульсный ток в открытом состоянии	I_{ос. и min}	А	50	50	50	50
Постоянный прямой ток управления	I_{у max}	А	—	—	—	—
Импульсная рассеиваемая мощность УЭ	P_{у. и max}	Вт	—	—	—	—
Средняя рассеиваемая мощность	P_{ср max}	Вт	20	20	20	20
Максимальная температура окружающей среды	T_max	°С	+85	+85	+85	+85
Минимальная температура окружающей среды	T_min	°С	-60	-60	-60	-60

Параметр	Обозначение	Еди- ница	Тип тиристора
Параметр	Обозначение	Еди- ница	КУ202Д	КУ202Е	КУ202Ж	КУ202И
Постоянный ток в закрытом состоянии	I_{з. с}	мА	10	10	10	10
Постоянный обратный ток при U_{обр max}	I_обр	мА	10	10	10	10
Отпирающий постоянный ток управления	I_{у. от}	мА	200	200	200	200
Отпирающее постоянное напряжение управления	U_{у. от}	В	7	7	7	7
Напряжение в открытом состоянии	U_ос	В	1,5	1,5	1,5	1,5
Неотпирающее постоянное напряжение управления	U_{у. нот}	В	0,2	0,2	0,2	0,2
Время включения	t_вкл	мкс	10	10	10	10
Время выключения	t_выкл	мкс	150	150	150	150
Предельно допустимые параметры
Постоянное напряжение в закрытом состоянии	U_{з. с max}	В	120	120	10	10
Постоянное обратное напряжение	U_{обр max}	В	—	—	240	240
Постоянное обратное напряжение управления	U_{у. обр max}	В	10	10	—	—
Минимальное прямое напряжение в закрытом состоянии	U_{з. с min}	В	—	—	—	—
Постоянный ток в открытом состоянии	I_{ос min}	А	10	10	10	10
Импульсный ток в открытом состоянии	I_{ос. и min}	А	50	50	50	50
Постоянный прямой ток управления	I_{у max}	А	—	—	—	—
Импульсная рассеиваемая мощность УЭ	P_{у. и max}	Вт	—	—	—	—
Средняя рассеиваемая мощность	P_{ср max}	Вт	20	20	20	20
Максимальная температура окружающей среды	T_max	°С	+85	+85	+85	+85
Минимальная температура окружающей среды	T_min	°С	-60	-60	-60	-60

Параметр	Обозначение	Еди- ница	Тип тиристора
Параметр	Обозначение	Еди- ница	КУ202К	КУ202Л	КУ202М	КУ202Н
Постоянный ток в закрытом состоянии	I_{з. с}	мА	10	10	10	10
Постоянный обратный ток при U_{обр max}	I_обр	мА	10	10	10	10
Отпирающий постоянный ток управления	I_{у. от}	мА	200	200	200	200
Отпирающее постоянное напряжение управления	U_{у. от}	В	7	7	7	7
Напряжение в открытом состоянии	U_ос	В	1,5	1,5	1,5	1,5
Неотпирающее постоянное напряжение управления	U_{у. нот}	В	0,2	0,2	0,2	0,2
Время включения	t_вкл	мкс	10	10	10	10
Время выключения	t_выкл	мкс	150	150	150	150
Предельно допустимые параметры
Постоянное напряжение в закрытом состоянии	U_{з. с max}	В	10	10	10	10
Постоянное обратное напряжение	U_{обр max}	В	360	360	480	480
Постоянное обратное напряжение управления	U_{у. обр max}	В	—	—	—	—
Минимальное прямое напряжение в закрытом состоянии	U_{з. с min}	В	—	—	—	—
Постоянный ток в открытом состоянии	I_{ос min}	А	10	10	10	10
Импульсный ток в открытом состоянии	I_{ос. и min}	А	50	50	50	50
Постоянный прямой ток управления	I_{у max}	А	—	—	—	—
Импульсная рассеиваемая мощность УЭ	P_{у. и max}	Вт	—	—	—	—
Средняя рассеиваемая мощность	P_{ср max}	Вт	20	20	20	20
Максимальная температура окружающей среды	T_max	°С	+85	+85	+85	+85
Минимальная температура окружающей среды	T_min	°С	-60	-60	-60	-60

КУ202

Поиск по сайту

Новости

Новый высоко-
производительный модуль ГЛОНАСС/GPS от U-blox

ГЛАВНАЯ » ДИОДЫ » КУ202

КУ202 — триодный, диффузионно-планарный, кремниевый тиристор, структуры p-n-p-n, незапираемый. Используется как переключающий элемент узлов аппаратуры, где необходима коммутация значительных напряжений небольшими управляющими напряжениями. Имеет металлостеклянный корпус и жёсткие выводы. Тип тиристора КУ202 нанесён на его корпус. Вес — не более 14 г. (со всеми комплектующими — 18 г.)

КУ202 : электрические параметры

Напряжение в открытом состоянии при I_ос = 10 А, не более:
При Т = +25°C	1,5 В
При Т = -60°C	2 В
Отпирающее напряжение управления (постоянное) при Uзс = 10 В, I_у,от = 200 мА, U_зс = 10 В и Т = -60°C, не более	7 В
Неотпирающее напряжение управления (постоянное) при U_зс = U_{зс, макс}, и Т_к = Т_{к, макс}, не менее	0,2 В
Отпирающий ток управления (постоянный) при U_зс = 10 В, I_ос = 10 А и Т = -60°C, не более	200 мА
Неотпирающий ток управления (постоянный) при U_зс = U_{зс, макс}, и Т_к = Т_{к, макс}, не менее	2,5 мА

КУ202 : цоколёвка

Ток в закрытом состоянии (постоянный) при U_зс = U_зс макс, Т = +25°C и Т_к = Т_{к, макс}, не более	4 мА
Обратный ток при U_обр = U_обр макс, Т = +25°C и Т_к = Т_{к, макс}, не более	4 мА
Ток удержания про U_зс = 10 В, не более	300 мА
Время включения тиристоров КУ202, не более	10 мкс
Время выключения, не более	150 мкс
Ёмкость КУ202 (общая), не более	800 пФ

КУ202 : предельные характеристики тиристоров

Напряжение в закрытом состоянии (постоянное):
КУ202А, КУ202Б	25 В
КУ202В, КУ202Г	50 В
КУ202Д, КУ202Е, 2У202Д, 2У202Е	100 В
КУ202Ж, КУ202И, 2У202Ж, 2У202И	200 В
КУ202К, КУ202Л, 2У202К, 2У202Л	300 В
КУ202М, КУ202Н, 2У202М, 2У202Н	400 В
Обратное напряжение тиристоров КУ202 (постоянное):
КУ202Е, 2У202Е	100 В
КУ202И, 2У202И	200 В
КУ202Л, 2У202Л	300 В
КУ202Н, 2У202Н	400 В
Обратное напряжение управления (постоянное)	10 В
Прямое напряжение управления (постоянное)	10 В
Скорость нарастания напряжения	5 В/мкс
Постоянный ток в открытом состоянии при Т_к ≤ +70°C	10 A
Импульсный ток в открытом состоянии при t_и ≤ 10 мс, I_ос,ср ≤ 5 А и Тк ≤ +70°C:	30 A
Прямой ток управления (постоянный)	200 мА
Прямой ток управления (импульсный):
При Т_к ≤ +70°C	300 мА
При t_и ≤ 50 мкс и Т_к ≤ +70°C	500 мА
Обратный ток управления (постоянный)	5 мА
Рассеиваемая мощность (средняя)
при Т_к ≤ +70°	20 Вт
при Т_к = Т_{к, макс}	1,5 Вт
Рассеиваемая мощность управления (импульсная):
t_и ≤ 10 мкс, U_{у, от, и} ≤ 20 В и Т_к ≤ +70°C	20 Вт
t_и ≤ 50 мкс и Т_к ≤ +70°	2,5 Вт
Температура корпуса тиристоров КУ202 :
КУ202А — КУ202Н	+85°C
2У202Д — 2У202Н	+110°C
Рабочая температура:
КУ202А — КУ202Н	-60. ..+75°C
2У202Д — 2У202Н	-60…+100°C

При эксплуатации тиристоров КУ202 между катодом и управляющим электродом должен быть включён шунтирующий резистор сопротивлением 51 Ом.
При отрицательном напряжении на аноде тиристора подача тока управления не допускается.

Тиристор КУ202Н: технические характеристики и цоколевка

Как написано в технических характеристиках тиристора КУ202Н, он предназначен для коммутации систем с небольшими управляющими сигналами. Чаще всего устанавливаются в устройствах автоматики общего применения. Изготавливаются по планарно-диффузионной технологии. Имеют структуру p-n-p-n. Являются триодными незапираемыми.

Распиновка

Цоколевка КУ202Н выполнена в металлостеклянном корпусе и оснащены жёсткими выводами. Его масса до 14 г, а с комплектующими до 18 г. Маркировка наносится сверху на корпус. Размеры изделия и расположение выводов приведено на рисунке.

Характеристики КУ202Н

максимальная разность потенциалов на закрытом тиристоре – 400 В;
предельно допустимое обратное напряжение на тиристоре – 400 В;
обратная управляющая разность потенциалов – 10 В;
прямая управляющая разность потенциалов – 10 В;
скорость увеличения напряжения – 5 В/мкс;
наибольший допустимый ток открытого тиристора (при Т_К ≤ +70°С) – 10 А;
кратковременный ток в через открытый тиристор (t_и ≤ 10 мс, I _оо,ср ≤ 5 А, Т_К ≤ +70°С) – 30 А;
кратковременный ток через открытый тиристор при единичных кратковременных импульсах (при t_и ≤ 50 мс, f = 50 Гц, Т_К ≤ +70°С) – 50 А;
максимальный кратковременный ток управления:
- при Т_К = +70°С – 300 мА;
- при tи ≤ мкс и Т_К ≤ +70°С – 500 мА.

предельно допустимый ток управления – 5 мА;
мощность:
- при Т_К ≤ +70°С – 20 Вт;
- при Т_К = Т_К.МАКС – 1,5 Вт;

импульсная мощность:
- при t_и ≤ 10 мс, U _у,от,и ≤ 20 В, Т_К ≤ +70°С – 20 Вт;
- при t_и ≤ 50 мс, Т_К ≤ +70°С – 2,5 Вт;

наибольшая температура тиристора +85°С;
диапазон температур, пр которых тиристор может нормально работать -60 … +75°С.

В технической документации производители приводят два вида характеристик, это электрические и предельные эксплуатационные данные. Выше мы рассмотрели вторые — максимальные. Дальше в таблице приведём электрические. Все измерение производилось при температуре 25°С (если не указано иного в разделе «Условия тестирования»).

*Электрические характеристики тиристора КУ202Н (при Т = +25* ^оC)
Параметры	Режимы измерения	min	typ	max	Ед. изм
Напряжение открытого тиристора	I_ОС = 10 А, Т = +25°C			1,5	В
Напряжение открытого тиристора	I_ОС = 10 А, Т = -60°C			2	В
Отпирающее тиристор управляющее напряжение	I_у,от = 200 мА, U_эс = 10 В Т = -60°C			7	В
Неотпирающая тиристор управляющая разность потенциалов	U_эс = U_{эс макс ,}Т_{К =}Т_К.МАКС	0,2			В
Ток через закрытый тиристор	U_эс = U_{эс макс ,}Т = +25°C Т_{К =}Т_К.МАКС			4	мА
Обратный ток	U_эс = U_{эс макс ,}Т = +25°C Т_{К =}Т_К.МАКС			4	мА
Ток удержания	U_эс = 10 В			300	мА
Отпирающий тиристор ток	U_эс = 10 В, I_ОС = 10 А, Т = -60°C			300	мА
Неотпирающий тиристор ток	U_эс = U_{эс макс ,}Т_{К =}Т_{К. МАКС}	2,5			мА
Время включения	U_эс = 50 В, t_и = 50 мкс, I_у,от = 200мА, t_у= 50 мкс, f = 50 Гц, t_уф= 1 мкс, I_ОС = 10 А			10	мкс
Время выключения	U_эс = U_{эс макс}, I_ОС = 10 А, t_и = 50 мкс, f = 50 Гц, t_у,сп= 5 мкс			150	мкс
Емкость				800	пФ

На данном устройстве можно сделать регулятор мощности паяльника:

Аналоги

Для замены рассматриваемого тиристора КУ202Н подойдут зарубежные аналоги: ВТХ32S100, h30T15CN, 1N4202. При этом следует помнить, что все они имеют другие размеры, поэтому при замене придётся менять место под монтаж. Среди отечественных изделий также можно найти Т112-10.

Производители

Выпускают данный тиристор на ООО «Саранский завод точных приборов». и в продаже КУ202Н обычно имеется только этой компании. Проверить данное изделие после покупки можно так, как показано в следующем видео:

PNPN

Hausgemachte Диммер. Teil vier Thyristor Praktische Geräte

Die Basis von Dimmern und Leistungsreglern sind in der Regel Thyristoren und Triacs. Die Funktionsweise dieser Halbleiterbauelemente wurde in den vorherigen drei Teilen des Artikels beschrieben, und jetzt können Sie sich mit dem Bauelement einiger praktischer Bauelemente an Thyristoren vertraut machen. Alle zu berücksichtigenden Schaltungen verwenden das am Ende beschriebene Phasenregelprinzip. дриттер Teil des Artikels.

Lassen Sie uns zunächst ziemlich einfache Schemata kennenlernen, die eine kleine Menge an Details enthalten und daher zumindest die kostengünstigsten für Wiederholungen unter Amateurbedingungen sind. Die Schaltungen mögen zwar komplexer sein, aber der Algorithmus für ihren Betrieb ist immer noch der gleiche — die Helligkeit der Lichtquelle wird angepasst. Manchmal gibt es Schemata, die den tatsächlichen Dimmer und kombinieren Dämmerungsschalteroder ein Schema zum reibungslosen Einschalten der Lampe. Aber zuerst die einfachsten Schemata.

Vielleicht, um nicht jedes Mal zum vorherigen Teil des Artikels zurückzukehren dieser hier Fügen Sie das Bild an dieser Stelle im Text erneut ein.

Zeichnen 1. Zeitdiagramme eines Phasenleistungsreglers

Die vertikale Schattierung entspricht dem Zustand des Tyristors, und die der Last zugeführte Leistung ist пропорциональный zur Fläche der schattierten Bereiche.

Auf dem Bild 2 zeigt eine einfache Dimmerschaltung, mit der Sie nur einstellen können Lampenhelligkeitohne zusätzliche Funktionen.

Zeichnen 2. Einfacher Dimmer

Die Netzspannung über die Sicherung FU1 wird and geliefert Gleichrichterbrücke VD1 — VD4, in deren Diagonale der Gleichstromthyristor VS1 und die Lampe EL1 angeschlossen sind. В einigen Schemata ist die Lampe für Wechselstrom in der Diagonale der Brücke enthalten, dies ist jedoch nicht wichtig. Der Thyristor ist sehr leistungsfähig, so dass Sie die Last bis zu 1000 W steuern können, wie im Schaltplan angegeben. Wenn eine solche Leistung nicht benötigt wird, kann der Thyristor beispielsweise durch einen anderen aus der KU202M-Serie ersetzt werden, mit dem Sie die Helligkeit einer Lampe mit einer Leistung von mindestens 500 W steuern können.

Die Steuerung verwendet das Phasensteuerungsverfahren: An der Thyristorsteueelektrode werden Impulse empfangen, die relativ zur Spannung an der Anode Phasenverschoben sind. Die Schaltung, die Steuerimpulse erzeugt, ist auf einem Single-Junction-Transistor mit zwei Basen VT1 Typ KT117A aufgebaut. Dieser Transistor шапка keine fremden Analoga.

Der Hauptzweck dieses Transistors besteht darin, die einfachsten Generatoren zu bauen — Hochtöner, Triggerschaltungen für gepulste Stromversorgungen (умереть в Stromversorgungen von Fernsehgeräten der Serie 3USTST verwendet die werden) sowie Steuerimpulsgeneratoren in Phasensteuerschalten. Функциональность генератора Dieser очень проста.

Die gleichgerichtete Netzspannung durch die Widerstände R3, R4 wird durch in Reihe geschaltete Zenerdioden VD5 VD6 auf einem Pegel von etwa 22 bis 25 V stabilisiert, was von bestimmten Fällen von Zenerdioden abhängt. Diese Spannung pulsiert übrigens, entspricht Diagramm a) in der Abbildung 1.

Diese Welligkeitsspannung durch die Widerstände R6, R7 Lädt den Kondensator C2 auf. Соединение и переключение однопереходных транзисторов VT1, подключение к конденсатору C1, подключение к Ubergang B2 — B1, расширение R1, R2 и UE тиристоров VS1, вывод в Steuerimpuls wird, подключение Тиристор öffnet und der Strom durch die Last fließt. Wenn die gleichgerichtete Welligkeitsspannung durch Null geht, schließt der Thyristor und bleibt geschlossen, bis der nächste Öffnungsimpuls eintrifft.

Die Laderate des Condensators C2 wird durch den Widerstand R7 gesteuert.Wenn sein Widerstand minimal ist (der Motor wird gemäß Diagramm nach links herausgeschaltet), ist die Ladedrehzahl maximal, der Thyristor öffnet zu Beginn des Halbzyklus und leitet die maximale Leistung вейтер. Wenn sich der Motor des Widerstands R7 gemäß dem Schema nach rechts bewegt, nimmt die Ladegeschwindigkeit des Condensators C2 ab, daher wird der den Thyristor VS1 steuernde Impuls später gebildet. Da es sich bei dieser Regelung um eine Phase handelt und die Phase durch Winkeleinheiten — Bogenmaß — gemessen wird, wird der Impuls in einem bestimmten Winkel gebildet, in diesem Fall später als bei maximaler Leistung in der Last. Dieser Vorgang ist in der Abbildung dargestellt. 1 auf den Диаграммы b, c, d.

Im Diagramm zeigt die gestrichelte Lineie die LED HL1 und den Widerstand R8. Sie sollen zeigen, dass das Gerät mit dem Netzwerk verbunden ist, und den Zustand der Lampe überwachen, es sei denn, der Regler ist auf ein Minimum eingestellt. Tatsächlich ist der Regler jedoch ohne diesen Zusatz recht funktionsfähig, oder wie die Optionen jetzt nicht sagen werden.

Das Einrichten des Geräts ist recht einfach. Wenn der Widerstand R6 auf Null gebracht wird, wird der Widerstand R7 so gewählt, dass die Helligkeit der Lampe maximal ist. Diese Einstellung hängt vom Wert des Kondensators C2 ab, dessen Wert möglicherweise auch eine Auswahl innerhalb der im Diagramm angegebenen Grenzen erfordert.

Абб. 3. Hausgemachter Dimmer

In der betrachteten Schaltung wird ein Thyristor als Schaltelement verwendet. Um sowohl die Positiven als Auch Die Negativen Halbwellen der Netzspannung regeln zu können, muss in der Schaltung eine ausreichend große Diodenbrücke verwendet werden.

Wenn die Lastleistung nahe am maximal zulässigen Wert Liegt, müssen der Thyristor und damit die Brückendioden auf einem Kühlkörper installiert werden, was die Abmessungen des Geräts und die Komplexität seiner Herstellung weiter erhöht. Um die Verwendung einer leistungsstarken Gleichrichterbrücke zu vermeiden, wird eine gegenparallele Verbindung zweier Thyristoren verwendet, был ebenfalls nicht sehr bequem und technologisch fortschrittlich ist.

Die Verwendung von symmetrischen Thyristoren — Triacs liefert viel bessere Ergebnisse: In einem Fall sind bereits zwei parallel geschaltete Gegen-Thyristoren enthalten. Auf dem Bild 4 Eine modifizierte Schaltung unter Verwendung eines Triacs ist gezeigt.

Zeichnen 4. Диммер на симисторе

Durch eine geringfügige Verfeinerung der Schaltung können die Abmessungen geringfügig verringert werden, während die Lastleistung gleich bleibt. Стартовый тиристор, установленный на однопереходном транзисторе KT117A, установленный на транзисторе, установленном на трансформаторе T1, установлен. Eine solche Координация ist notwendig, um Steuerimpulse ohne konstante Komponente zu erhalten. Dies ermöglicht es, den Triac sowohl in Positivenals auch in отрицательный Halbperioden der Netzspannung zu öffnen.

Der Passende Transformer besteht aus einem Ferritring der Größe K16 * 10 * 4 aus Ferrit der gängigsten Marke НМ2000. Wicklung 1 enthält 80 и Wicklung 2 enthält 60 Windungen PELSHO-0.12-Draht. Vor dem Aufwickeln sollten die scharfen Kanten des Rings mit Sandpapier oder einer Diamantfeile abgestumpft werden, um eine Beschädigung der Isolierung zu vermeiden, und der Ring selbst sollte mit einem Klebeband aus dünnem Lack umwickelt werden, in Extremen Fällen mit Klebeband.

Die Gleichrichterbrücke VD1 — VD4 wird nur zur Stromversorgung der Einstellinheit sowie eines neuen Schaltungselements verwendet — der Einheit für einen reibungslosen Start der Last. Daher sind die darin enthaltenen Dioden stromsparend, zusätzlich zu den im Diagramm angegebenen kann 1N4007 verwendet werden, sie sind für fast alle Gelegenheiten geeignet. Die Sanftanlaufbaugruppe ist den Transistoren VT2, VT3 montiert.

Seine Arbeit ist wie folgt. Wenn die Stromversorgung eingeschaltet wird, beginnt der Kondensator C2 auf der Schaltung VD6, R10 zu laden. Этот диод VD5 начинается с конденсатора C2 на транзисторах VT3 и VT2 в выключенном состоянии. Der Widerstand des Emitter-Kollektor-Abschnitts des Transistors VT2 nimmt ab, so dass der Gesamtwiderstand des Abschnitts R4, VT2, R5 gleichmäßig abnimmt und die Ladegeschwindigkeit des Condensators C1 ebenfalls allmählich zunimmt, wobei die Helligkeit der Lampe zunimmt.

Lesen Sie weiter im nächsten Artikel.

Fortsetzung des Artikels: Hausgemachte Dimmer. Teil 5. Noch ein paar einfache Schemata

Борис Аладышкин

Музыкальный цвет для цепи 220 вольт. Как сделать музыку на светодиодах своими руками

Навел ниже принципы схемы и статьи на тему «красочная музыка» на сайте радиоэлектроники и сайте радиохоб.

Что такое «красочная музыка» и де це застосовывается, принципы построения схем автономных хозяйственных построек, как расшифровывается термин «красочная музыка».

Выложу две простые схемы CMU. Первый для этого был выбран богато, его повторяли многие радиолюбители и не требовали никакой зарплаты. Схема выбрана на шести транзисторах типа КТ315,їх, очевидно, можно заменить и другими… Описана просто, легко повторяя цвето-музыкальную установку на симметричных тиристорах и осветительных лампах обогрева, как умеешь використ для освещения зала или дансмайдана. Было сказано о цветомузыке… Эту музыкальную приставку можно сравнить с большой интенсивностью освещения лампами, но в то же время: на кожном канале можно включать лампы, розраховани На напряжение 220 В (один или килек), или низковольтные, втыкал в гирлянду на 220 В. Загала герметичность… Схема простой цветомузыкальной приставки для роботов с ламповым радиоприемником, сабвуфер или магнитофон. Содержит минимум деталей и не складывается при хранении, хороший вариант для радиоаматоров-початковцев. Подключите її к вторичной обмотке выходного трансформатора. Для живости використовуєтся… Схема окраски музыки, принцип роботизированной установки основы на делении спектра звукового сигнала по частоте. Чтобы добиться большего расширения того богатства красочной малышки, вместо широко развернувшейся трехцветной системы в нее была посажена хотириколирна (красная, желтая, синяя и фиолетовая). сопровождение скорой помощи. Гашение светильников отопления в нужном направлении должно производиться в прожекторах с цветными светофильтрами, направляя их… динамические диапазоны яркость света светильников равна звуковому сигналу, а также подбор каналов светокомпенсации без каких-либо специальных электронных устройств. Натяжение кожи с трех основных каналов… Самостоятельная музыка на симисторах, схема с описанием деталей для самостоятельной подготовки. Симисторы представляют собой симметричные тиристоры, работающие при любой полярности напряжения на аноде. Пятна зловония в бутовых регуляторах света УРП-0,2-1. Установка трехканальная. Сигналы звуковой частоты поступают на вход через подвижный трансформатор Т1, который также выполняет функции… Хочу представить свою цветомузыкальную приставку, подобранную на двух синхронных двухколесниках-дильниках (кожаные фонари на основе четырех D-триггеров), есть микросхема К56. Е Данная конструкция легкодоступна для повторения, микросхему К561ІЕ10 еще можно купить в радиомагазинах, а радиолюбители легко найдут ее при наличии… Генерируемые ими сигналы можно формировать декильком с осветительной фурнитурой , передразнивая их випадковым чином. И все же, пора не стоять на месте, а новые технологии, строя возродить «музыку красок» на новый лад. Ось, например, трехцветные световые RGB-гирлянды или гирлянды… Нарисована схема простой автономной трехканальной цветомузыкальной установки с микрофоном для реакции на звук в ведущем. Приставка «подключена» к акустическому оборудованию, так вот, на входе стоит розовый микрофон, и можно принимать музыку без середины в комнате, де зря… Трехцветную световую линию в целом можно проигрывать как экран цветомузыкальной инсталляции. Достоинство RGB-световой линейки заключается в том, что ее можно разукрасить как обычную, как матовый экран, так, например, повесить гирляндой на новую ялинку. Схема цветомузыкальной установки… Цей Прияє типичная аналоговая светомузыкальная приставка, очень тихая, которая славилась большой популярностью в 80-90 и незаслуженно забыт сегодня. Входной сигнал через отдельный трансформатор поступает на пару активных фильтров, которые распределяют сигнал на пару… Принципиальная схема самодельной цветомузыки на три канала, она на базе декодера тона LM567, для коммутации використан опто-ключи S202S02. Пик популярности цветомузыкальных инсталляций приходится на 80-е годы прошлого века. Нини о них как будто забыла о них. И все равно час не стоит… Схема светомузыки на светодиодах, простая конструкция на микросхемах К561ІЕ16, К176ИЕ4 для радиоаматоров-початковцев. Для большинства колонок светомузыкальные инсталляции будут основаны на фильтрах, разделяющих входной аудиосигнал на шпроты смога. Попотеем на выходе из кожи з_ смог є ключ… Cicavius автономная насадка, меняющая цвет свечения света таким образом, чтобы он соответствовал частоте звукового сигнала склада. Эта привязанность не то же самое, что мир цветной музыки, к тому, что мы практикуем по-другому. На цветомузыкальных инсталляциях у входа… Добрый день, радиолюбители. Эта статья подтвердила зачатки безличной пищи, приписываемой ионофонам различных типов, после публикации серии статей на интересующие темы. Особенно частыми были источники питания ламповых ионофонов и их дальнейшее развитие. В радиолюбительской литературе представлен широкий выбор вариантов светодинамических установок (СДУ). Здебільих можно разделить по принципу работы на две разные группы: те или перемычки гирлянд (лихтаров), которые прцюют в виде тактового генератора для поющей программы… Добрый день, Шановні радиоаматоры. Сегодня я хотел бы продолжить небольшой цикл статей, посвященных ионофонам, следя за численным прогрессом еды, наступившим после публикации предыдущих статей на эти темы. Пропонированный вариант ионофона — это, по сути, проложенная версия.

В этой статье мы поговорим о музыке красок. Кстати, на кожу радиолюбителей-початков, да и не только, в свое время свалили необходимость подбирать цвет музыки. Что это такое, я думаю, видно каждому — более простое кажущееся, це создание визуальных эффектов, меняющихся в музыкальном ритме.

Та часть цветомузыки, как вибрация света, может воспроизводиться на тусклых лампах, например, в концертной обстановке, так как цветомузыка необходима для домашних дискотек, ее можно воспроизводить на специальных розжарюванных лампах 220 вольт , а так как планируется цвет музыки, например как моддинг компа, для повседневной музыки можно виконать на светодиодах.

В остальное время, с появлением в продаже световых линий, появляется все больше и больше толп цветных и музыкальных приставок с разнообразными такими светодиодными линиями. В любом случае, для складывания Цвета Музыкальных Установок (сокращенно КМУ) нужен сигнал, в роли ёго может выступать микрофон из выбранных декильком каскадов подсилувача.

Этот же сигнал можно взять с выхода линии добавлю, звуковой карты компьютера, с выхода мп3 плеера и т.д., в таком случае нужен еще и коммутатор, например два каскада на транзисторах, для чего мне нужно использовать транзисторы КТ3102. Схема подсиловача показана на шагающем ребенке:

Пидсилювач — схема

Далее наводится схема одноканальной музыки с фильтром, который работает параллельно с субсилювачем (подробнее). В этой схеме светодиод светит под бас (низкие частоты). Чтобы сделать сигнал равным сигналу в музыкальной цепи, цвета передач меняют изменением резистора R6.

Установить и проще музыкальные схемы, так можно выбрать початок, на 1 транзисторе, перед этим не надо перебарщивать, одна из этих схем показана чуть ниже:

Цветомузыка на транзисторах

Схема пайки разъемов штекера Jack 3.5 указана на степпинге:

Почему-то нет возможности подобрать передний переключатель на транзисторах , можно заменить на трансформатор, который повысит как выключатель. Такой трансформатор отвечает за то, чтобы видеть напряжение на обмотках 220/5 Вольт. Обмотка трансформатора с меньшим числом витков подключается к звуковому разъему, например магнитола, параллельно с динамиком блок питания отвечает за видя напряжение как минимум 3-5 ватт. Обмотка с большим количеством витков подключена к входу музыки.

Зрозумило, цвет музыки не только одноканальный, может быть 3, 5 и более насыщенно-канальный, если скин светлый, или мигает светящаяся лампочка когда частоты в своем диапазоне. В любом случае диапазон частот определяется выбором фильтров. На обидной схеме трехканальная цветомузыка (как я недавно выбрал) в качестве фильтра стоят конденсаторы:

Если мы хотели выиграть в остальной схеме не просто светодиод, а световая линия, то в схеме рядом взять токовые резисторы R1, R2, R3. Как правило, линия или свет викорированы RGB, это вина виконана от светящегося анода. Так же планируется подключение световых линий большого возраста, для управления линией, рядом останавливающих пот транзисторов, установленных на радиаторах.

Итак, так как световые линии застрахованы на всю жизнь от 12 Вольт, то понятно, что жизнь на цепи должна быть до 12 Вольт, и жизнь можно стабилизировать.

Тиристори в цветомузыке

Доси статти розповидаллось только о цвето-музыке дополнений на светодиодах. В связи с необходимостью подбора КМУ на лампах обогрева, то для управления яркостью ламп необходимо будет останавливать тиристор. Что такое тиристор? Трехэлектронная токопроводящая насадка Ce, которая может подойти Анод , Катод и Железный электрод .

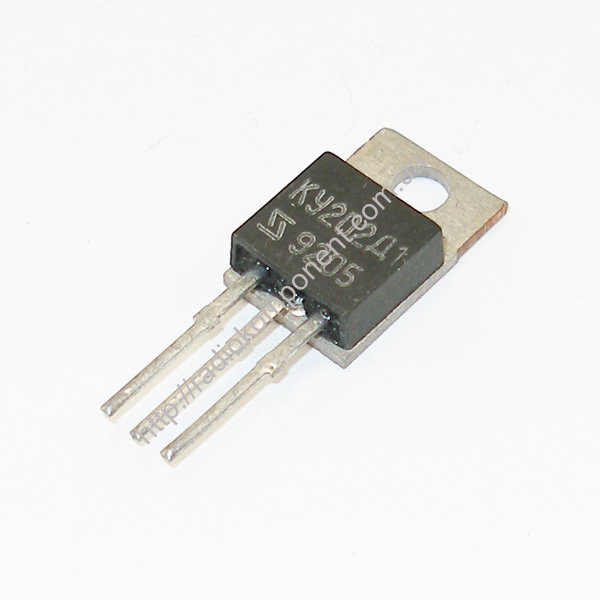

Тиристор КУ202

Тиристор Радянского КУ202 изображен на маленьком. Тиристоры, так как планируется перетягивать винчестеры, так же необходимо работать на теплоснабжение (радиатор). Как малютку, тиристор можно срезать с гайки и прикрутить аналогично жестким диодам. Современный импорт просто фиксируется фланцем с отверстием.

Одна из таких цепей на тиристорах наведена выше. Это схема трехканальной музыки с подвижным трансформатором на входе. При различном подборе аналогов тиристоров, следующее, на что стоит обратить внимание, это максимально допустимое напряжение тиристоров, в нашем случае у КУ202Н 400 вольт.

Аналогичная схема цветомузыки направлена на малыша; Также в системном блоке может воспроизводиться музыка на светодиодах. Я выбрал такую трехканальную музыку с подсилювачем на корпусе перед сидиром. Когда этот сигнал был взят со звуковой карты компьютера за дополнительный сигнал, оказалось, что активна акустика и музыка цветов. Регулировка равного сигнала передавалась как дикая, поэтому по каналам было нормально. Передний блок питания и цветной музыки были запитаны в виде розового молекса на 12 Вольт (желтый и черный дротики). Схемы предусиленной и трехканальной музыки были выбраны для них более четко. Используют и другие схемы музыки на светодиодах, например она тоже трехканальная:

Цветная музыка на 3-х светодиодах.

В этой схеме, на вид, который я выбираю, викоризуется в каналах средних частот и индуктивности. Для тех, кто хочет сделать проще, наступлю на схему на 2 канала:

Если выбрать музыку на лампах, то можно будет выиграть светофильтры, чтобы можно было в своей комнате , как самоуверенный так и купил. Светофильтр показан на маленьком ниже, который продается:

Активные любители цветовых эффектов выбирают насадки на базе микроконтроллеров. Ниже представлена схема чоти-канальной музыки на МК AVR tiny 15:

Микроконтроллер Tiny 15 в этой схеме можно заменить на tiny 13V, tiny 25V. Я оглядываюсь и хочу сказать себе, что музыка на лампах играет по типу цветной музыки на светодиодах, потому что лампы более инертны, меньше светят. А для самостоятельного повторения можно порекомендовать следующую ось

Большинство людей слушают музыку с большим удовольствием, победив такое разнообразие аппаратуры. Довольно часто винят в этом бажання силы її положительный настой. Одним из таких методов является музыка на диодах, виконана на специальных пультах. С помощью диодов звуковых эффектов они раздувают звук других забарвлення, положительно плюя на эмоциональный настрой слушателей. Подобная радиоэлектронная техника звучит как готовая, но для наглядности схемы певческие знания и навыки вполне можно заготовить своими руками.

Принцип ди-музыки на светодиодах

В основе схемы роботизированной кожи для задания цвета музыки лежит физический принцип привязки к частоте преобразований музыки. Затем он передается по другим каналам и управляется подключенными светильниками. В этом ланцете показаны основные музыкальные характеристики с элементами цвета, они как бы стоят один в один и работают на взаимную связь. Этот принцип должен служить основой всех радиоэлектронных схем в музыкальном зале, в том числе и созданных самостоятельно.

Большинство цветов гама включают как минимум три разных цвета, например, красный, зеленый и синий. Использование безличных комбинаций, создание последовательных изменений, к тому, что схема выбрана нормально, обовязково даст плохой эффект. Для этого охвата сигнал подразделяется и обрабатывается на низких, средних и высоких частотах О. Разработано для дополнительных специальных фильтров LC и RC, которые устанавливаются в глубинной фурме системы светового цвета.

Узнать параметры пения, победившие при настройке фильтров, которые используются в высокочастотном шуме и пропускают звон только на выбранном звуковом диапазоне:

ФНЧ — фильтры НЧ. Частота проходящих через них трещин достигает 300 Гц, а светлое джерело может иметь красный цвет.
ФСФ — фильтры средних частот. Здатни проходят коливання с частотой от 250 до 2500 Гц, цвет джерела светло-желто-чи-зеленый.
HPF — фильтры высоких частот, пропускающие свыше 2500 Гц и работающие сразу от синего света.

Отдельные частоты контура троха перекрывают друг друга, что дает возможность создавать разные цвета в процессе работы. Основные цвета, перечисленные выше, не имеют принципиального значения, их можно заменить другими – наиболее подходящими для конкретной ситуации. В некоторых случаях конечный результат значительно переворачивает оценку завдяков нестандартных цветовых решений.

Схемы простые и разборные

Знакомство с музыкой показывает самые простые схемы. Как правило, такая приставка строится из минимального количества элементов — всего один светодиод, один резистор и один транзистор. Живлення здійснюєтся через постійне жерло струма на 6-12В.

Избранник выглядит как красочная музыка на светодиодах с возвышенным каскадом, который дополняется ярким излучателем. Основной сигнал задается амплитудой, которая меняется, и частотой, которая уходит в базу. Когда частота установленного порогового значения перекрывается, транзистор выключается. В этот момент на свет появляется еда и тут же спалается вино.

Така простой цвет музыки можно выбрать по застосуванням, пока не понадобится силовой транзистор. Істотный недолик дана сбирка поля в приной залежности и равна звуку и частоте мигания лампочек. Тобто, самая эффективная система отработки субтримки меньше единицы, самое жизнеспособное ровное звучание. С уменьшением плотности моргать будет легче, а на высоких равных звук станет ярким.

Датский малыш легко берется за трехканальный звуковой чейнджер, который прячется в более складных схемах. Этот тип нуждается в живом напряжении 9вольт, что обеспечивает нормальное горение лампочек в выходных каналах.

Для складывания схемы из трех каскадов необходимо запастись транзисторами КТ315 или их аналогами КТ3102. Для авантюризма, легкости разных цветов. Вспомогательная функция управляется понижающим трансформатором, на дополнительных резисторах регулируются световые всплески, а умные фильтры пропускают через себя разные частоты.

Цю схему музыки на светодиодах можно сделать и больше. Нам необходимо возиться с яркостью света, который добавляется для огня, греется включение маленьких лампочек в ланцете 12 вольт. А здесь схема дополнена управляющими тиристорами, а жизнь всего здания строится через трансформатор.

Використанны световой линии

Схема цветомузыки з световой линии RGB работает от напряжения 12 вольт. У меня высший ранг будут обсуждаться основные параметры наиболее важных опций. Цей пристрий может исполняться в разных режимах- как световой аксессуар или цветомузыкальное сопровождение.

Увімкнення режим музыкального цвета здійснюєтся за помощью микрофона, бесконтактным способом. В момент перехода в режим освещения все имеющиеся светильники сразу включаются на полную мощность. Переход с одной станции на другую отмечается специальной перемычкой, за которую переводится плата.

Порядок работы схемы следующий:

Основной сигнал поступает через микрофон, на который виконуется переработка звука колива фонограммы. Пока сила снимаемого сигнала, которая должна быть в цветомузыкальном оформлении, незначительна, ее необходимо форсировать. Для чего используется транзистор или специальный подшипник.
Затем дайте запуститься авторегулятору, который снизит гул звука в установленных рамах. Один час звук готов к фартингу.
Для дополнительной помощи фильтров сигнал разделен на три склада;
Например, во всех случаях усиление сигнала бренчания должно быть усилено после дополнительной подготовки от запирания транзисторов, выполняющих функции ключа.

Основные части и узлы

Перед тем, как подготовить аппаратуру для музыки в цвете своими руками, необходимо заранее подготовить все детали и узлы. В схеме быстродействие меньше постоянных резисторов с диапазоном напряжений 0,125-0,25 Ом. Корпуса элементов схемы маркируются специальными соединителями, на которых указывается номинал опоры. Додатково використовуються субстроювальни резисторы R7, R10, R14, R18. Вонючие могут добывать разные виды Единственным плюсом у них является возможность крепления на доску, что выгодно для складывания.

Конденсаторы рассчитываются на рабочее напряжение от 16 до 16 В. По цветовой музыке они тоже могут быть победными, будь они характерны для этих хозяйственных построек. Хотя узнать конденсатор с требуемыми параметрами невозможно, допускается параллельное соединение двух других меньшей емкости, что в сумме даст необходимые показания.

Зроблена цветовая музыкальная схема без диодного моста не обойтись. Назовите VIN для рабочего бренча до 200 мА и напряжения 50 вольт. Для емкости готового корпуса можно ускорить деку с помощью взятых диодов, которые можно выпрямить, и смонтировать их для наглядности на маленькой-маленькой пластине.

Основными цветами света являются красный, зеленый и синий. Їхня загальная колість определяется с розеткой на один канал — 6 шт. Потребуются стандартные транзисторы с индексом распознавания. Стабилизатор напряжения с артикулом 7805 продается на 5В, а на 9В может иметь маркировку 7809. Для наглядности подобрана музыка красок на плате Ардуино и светодиодах.

Создание музыкального центра с музыкальными цветами создается из разных видов роз и трех контактов. Оставшаяся часть сворачивания служить трансформатором, который отвечает за важнейшие параметры матери по напряжению.

Установка цветомузыки в автомобилях

Цветомузыка присутствует не только в домашнем сознании. Сразу куча власников в машинах ставится от магнитол. В случае необходимости система работает как подсвёртывание в середине салона. Для установки подобного типа освещения также предусмотрены светильники, размещенные на стеле рядом с конфигурацией «Рассветное небо». Такой вариант часто встречается не только в автомобилях, но и в конструкциях подвесных квартир и частных кабин.

Схема размещения дана при решении задач, как способ создания музыки от источников света можно использовать використан в разных вариантах. На самом деле, церемониальный расклад состоит из светлых диодов и се- вейных конфигураций и довильной формы. Лампочки, застрявшие в цепи, могут вызвать разницу в тусклости света. Поэтому звезды, которым имитируют светодиоды, становятся яркими и туманными. Эффективность освещения большого мира лежит на фоне покрытия стелы в салоне автомобиля или квартиры.

На момент установки системы музыки на светодиодах своими руками, в процессе установки придется подтягивать стелу. Необходимо тщательно подобрать необходимые детали, а затем аккуратно смонтировать их в единое целое. В случае каких-либо поломок, есть возможность разобраться с помойками в салон и исправить помойки. Поэтому после завершения складывания последовательности обвязково проверяется практичность установленного оборудования.

После того, как музыка красок выбрана, светильник вставляется в отверстие стелы и фиксируется в спасительной стороне на дополнительный клей. Также необходимо продумать дополнительное усиление стабилизатора напряжения и вымикача.

Конструктивно, будь то цветомузыкальная (светомузыкальная) установка, она состоит из трех элементов. Блок управления, блок усиления натяжения и внешний оптический удлинитель.

В качестве оптического аксессуара можно добавить гирлянды, можно украсить при виде экрана (классический вариант) или поставить электрические лампы прямого света — прожекторы, фонари.
То есть уместно убедиться, что вы можете создать набор световых эффектов нараспев.

Блок усиления потоотделения — с.п.д. (подсил.) на транзисторах с тиристорными регуляторами на выходе. p align=»justify»> От параметров элементов використанционного вида лежит отметка в жерел света выходного оптического подстроя.

Блок управления регулирует интенсивность светового и цветового рисунка. В складных специальных установках, которые используются для оформления сцены в течение часа разного рода представлений — цирковых, театральных и эстрадных, управление этим блоком осуществляется вручную.
Очевидно, необходима судьба как минимум одного, а максимум — группы светотехников.

Если блок управления управляется без музыкального посредника, работая по любой заданной программе, то цвето-музыкальная установка соблюдается — автоматически.
Саму разновидность «цветомузыки» должны подобрать своими руками конструкторы-початковцы-радиолюбители, с натяжкой 50 оставшихся лет.

Простейшая (и популярная) схема «цветомузыки» на тиристорах КУ202Н.

Это самая простая и, пожалуй, самая популярная схема цветомузыкальной приставки, на тиристорах.
Тридцать лет назад я впервые танцевал рядом с той самой «светомузыкой», которая работает. Я выбрал своего одноклассника, чтобы помочь моему старшему брату. Цебула ця схема. Беспрецедентным преимуществом является простота с очевидным разделением режимов работы всех трех каналов. Лампы мигают не одновременно, красный канал низких частот мигает размеренно в ритме барабанов, средний — зеленью в диапазоне человеческого голоса, высокочастотный синий реакция на все тоньше — мерцание и їст .

Недолік один — необходимый фронтальный сброс давления на 1-2 Вт. Моему товарищу довелось включить свою «Электронику» «по-настоящему», чтобы получить твердую руку. Я построю робота. Являясь входным трансформатором, був використаны понижающий тр-р от радиооточки. Зам нового может використовувать малогабаритный ли понижающий транс. Например, с 220 до 12 вольт. Просто подключите его к правой стороне пачки — с низковольтной обмоткой на входе блока питания. Резисторы не менее, мощностью 0,5 Вт. Конденсаторы также можно использовать как замену тиристорам КУ202Н, можно взять КУ202М.

Схема «цветомузыки» на основе тиристоров КУ202Н, с активными частотными фильтрами и силовым потоком.

Схема признана для работы линейного звукового выхода (легкость ламп заключается в равной плотности).
Посмотрим на отчет, вроде работает.
Звуковой сигнал поступает с выхода линии на первичную обмотку разветвительного трансформатора. Со вторичной обмотки трансформатора сигнал через регулируемые резисторы R1, R2, R3 поступает на активный фильтр.
Для настройки окисной работы нужна отдельная регулировка, приложу, с дорожкой вибро выравнивания сияния, кожи трех каналов.

Для дополнительных фильтров посылает сигналы на частоту — по трем каналам. На первом канале переходите к наименьшей части сигнала — фильтр отсекает все частоты выше 800 Гц. Подстройка фильтра требуется для вспомогательного опорного резистора R9. Номиналы конденсаторов С2 и С4 в указанной схеме 1 мкФ, но практика показала, что они имеют большую емкость, по крайней мере, до 5 мкФ.

Фильтр другого канала настроен на среднюю частоту — примерно от 500 до 2000 Гц. Подстройка фильтра требуется подстроечным резистором R15. Номиналы конденсаторов С5 и С7 в указанной схеме 0,015 мкФ, а емкость еще больше увеличена, до 0,33 — 0,47 мкФ.

Третий, высокочастотный канал проходит более 1500 (до 5000) Гц. Подстройка фильтра требуется для вспомогательного опорного резистора R22. Номиналы конденсаторов С8 и С10 для указанной схемы 1000пФ, но емкость выше, до 0,01мкФ.

Далее сигналы скин-канала детектируются (победа немецких транзисторов серии D9), усиливаются и подаются на оконечный каскад.
Оконечный каскад строится на плотных транзисторах или на тиристорах. На этот случай стоят тиристоры КУ202Н.

Дали оптическую насадку, дизайн и современную лечь по фантазии конструктора, а начинку (лампы, светодиоды) — по рабочему напряжению и максимальной герметичности выходного каскада.
В нашем случае имеем греющие лампы 220В, 60Вт (например, установить тиристор на радиатор — до 10 шт на канал).

Процедура выбора схемы.

О деталях вложения. Транзисторы
КТ315 можно заменить другими кремниевыми транзисторами n-p-n с коэффициентом статической прочности не менее 50. Постоянные резисторы — МЛТ-0,5, заменители и подконструкции — СП-1, СПО-0,5. Конденсаторы — любые.
Трансформатор Т1 с коэффициентом 1:1, так что можно обыграть его с приемлемым количеством витков. При самостоятельной подготовке можно намотать магнитопровод Ш10х10, а обмотки намотать проводом ПЭВ-1 0,1-0,15, 150-300 витков кожи.

Место диода на срок службы тиристоров (220В) выбрать в зависимости от напряжения передачи напряжения, не менее — 2А. Сколько лампочек на кожном канале увеличивают — в зависимости от роста струпа, который затихает.
На срок жизни транзисторов (12v), можно выковать любой блок стабилизации жизни на рабочий ток не менее — 250 мА (а короче — больше).

На обратной стороне скин канала музыки подобран на макетной плате.
При этом сбор начинается с выходного каскада. Зибрав выходной каскад, пересмотрите его промежуточность, подав от него сигнал о достаточном равенстве.
Если этот каскад работает нормально, выберите активный фильтр. Дали — пересматривают новую предысторию случившегося.
В итоге после тестирования возможно — действительно рабочий канал.

В таком же порядке необходимо выбрать все три канала. Подобное занудство гарантирует безумное качество изготовления Добавлю после «доводочной» подборки на монтажной плате, как будто робот производился без прощения и из выборки «испытательных» деталей.

Возможен другой вариант (для текстолита с односторонней фольгой). Как правило, в каналах самых низких частот используют конденсаторы большей емкости, которые можно заменить размыкателями и проводниками. Застосування текстолита с двусторонней фольгой может быть технологическим вариантом — дополнительно избавиться от накладных проводов-перемычек.

Допускается выбор любых материалов на стороне для наглядности отправки на сайт умеет читать схемы и практиковаться с паяльником. На статистике мы можем увидеть как практикуется музыка на светодиодах, основные рабочие схемы, на основании которых можно выбрать самостоятельно приготовленные насадки, а в провинции выбрать готовые на примере.

Музыка основана на каком-то принципе

В основе цвето-музыкальных установок, победоносный метод частотосдвигающей музыки и її передачи, при виде окремих каналов, херуват с джерел света. В результате оказывается, что основные музыкальные параметры зависят от работы цветовой системы. Заложена схема по какому причепу, для какой музыки подобрать на светодиодах своими руками.

Как правило, для создания цветовых эффектов используется не менее трех разных цветов. Це может быть синим, зеленым и красным. Смешиваясь в разных сочетаниях, с разной тривиальностью, смрад здания создает атмосферу веселья.

Раздать сигнал низкой, средней и высокой чистоты, строя LC и RC фильтры, сам смрад устанавливается и настраивается на цветомузыкальную систему от подсветки источников света.

В настройках фильтра установлены следующие параметры:

до 300 Гц на фильтре низких частот, как правило, красного цвета;
250-2500 Гц для средних, зеленых цветов;
все выше 2000 Гц трансформирует ВЧ фильтр, как правило, при наличии робота синего света.

Подол на частотах выполнять с небольшими перекрытиями, это необходимо, для подбора разных цветов, с роботизированной насадкой.

Выбери цвет, в этой схеме музыки нет принципов, а с бажанном можно на свое усмотрение вышивать светлые тона разных цветов, менять местами и экспериментировать, забора быть не может ни один. Разная частота окрашивания в случаях нестандартных цветовых решений может напрямую влиять на качество результата.

Регулировать имеющиеся и такие параметры схемы, как количество каналов и их частоту, для чего можно делать висновки, какую музыку можно воспроизводить в цвете большое количество светодиодов разных цветов, и можно индивидуальное регулирование кожной из них по частоте и ширине канала.

Что нужно для музицирования

Резисторы для красочной музыки, влажные вибрационные, могут быть только победно быстрые, с напряжением 0,25-0,125. Вспомогательные резисторы можно переместить немного ниже. Смуги на теле показывают размер опоры.

Также в схеме есть резисторы R3, а субстроювальни R — 10, 14, 7 и R 18 независимо от типа. Большое подспорье, возможность установки на доску, которая застосовывается под час складывания. Первый вариант легкой цветной музыки собирался из комплектующих зминого типа со значением СПЗ-4ВМ и импортно-подстроечными.

Что касается стоимости конденсаторов, то необходимо викоризовать детали с рабочим напряжением 16 вольт, не меньше. Типа може бути бэ-якы. Если поиск конденсатора С7 затруднен, можно подключить параллельно, два поменьше, чтобы получить нужные параметры.

Конденсаторы С1, С6 устанавливаются в цепи светомузыки, в связи с конструкцией 10 вольт, например С9-16В, С8-25В. В качестве замены старых конденсаторов Радиан, их планируется заменить на новые, импортные, тогда помните, что они могут запоминать знаки, необходимо заранее указать полярность конденсаторов, чтобы их можно было установить, в противном случае можно поменять схему.

Даже для подготовки музыки требуется однодневное помещение, с напряжением 50В и рабочим барабаном около 200 миллиампер. В случае, если нет возможности установить готовый город, можно построить из декилькох диодов, ради добра можно за отдельную плату привести в порядок и установить кремо со стоповера, заплатив меньшую сумму.

Параметры диодов подобраны аналогично установленным на заводе виконанн мост, диоды.

Свет за счет красного, синего и зеленого цветов свечей. На один канал їх нужно шесть штук.

Еще один необходимый элемент, стабилизатор напряжения. Есть пятивольтовый стабилизатор импортной вибрации с артикулом 7805. Также можно поставить 7809 (девятивольтовый), но тоже в схеме нужно включить резистор R22, и заменить его перемычкой, так что шина соединена с шиной.

Съесть цветной музыкальный центр можно с помощью трехштырькового разъема «джек».

І стопор, который необходим для того, чтобы мать сворачивала, это трансформатор с поправкой на параметры напряжения.

Схема проведения нотного складывания, в случае чего подробности описаны на фото ниже.

Дека рабочих схем

Ниже будет предложена дека рабочих схем музыки на светодиодах.

Вариант №1

По схеме схемы можно використововать светлодио любого типа. Головна, что вонь была противная и разная по свету. Схема основана на этом принципе, на вход подается сигнал от джерела, а сигналы каналов суммируются и затем поступают на смену опйра. (R6, R7, R8) Для дополнительной поддержки регулируется уровень сигнала кожного канала, после чего он находится на фильтре. Отмечены инициативы во множестве конденсатов, которые викоризуются в их строении. Їx змість, как и в других подворьях, переделывать и расчищать звуковой ряд на поющих границах. Верхние, средние и низкие частоты. Для регулирования в схеме музыки, цвета установлены резисторы субстроювання. После того, как все сделано, сигнал поступает на микросхему, что позволяет устанавливать разные светодиоды.

Вариант №2

Еще один вариант цветомузыки на светодиодах завораживает своей простотой и родовитостью для любителей-початкивцев. В схеме принимают участие подстанция и три канала обработки частоты. Установлен трансформатор, без которого можно обойтись, так как сигнала на входе достаточно для входа светодиодов. Как и в аналогичных схемах, есть регулировочные резисторы, обозначенные как R4 — 6. По сути, ничего не нужно. Схему можно расширить, если светильник установлен, для подбора пот большего цвета установки.

Покрой складной простейшей модели цветомузыки

Для складывания простой нот на светодиодах необходимы следующие материалы:

светлододи размером пять миллиметров;
проверка старых наушников;
оригинальный аналог транзистора КТ817;
Жилой блок 12 вольт;
килька дротиков;
кусок оргскла;
.

В первую очередь необходимо запустить, подготовить, корпус будущей музыки из оргскла. Для кого вырезано для розочек и приклеено клеевым пистолетом. Коробка красивее прямоугольной формы. Росмири можно начертить для себя.

Для проверки количества светодиодов разделили напряжение адаптера (12В) на рабочие светодиоды (3В). Нам необходимо выйти в коробку, вставить 4 светодиода.

Кабель от наушников зачищен, в нем три дротика, бьем один из левого и один из правого каналов, и один из проводов.

Нам не нужен один проводник и его можно изолировать.

Схема простой музыки на светодиодах выглядит оскорбительно ранг:

Перед тем, как взять в руки кабель, прокладываем его посередине коробки.

Светодиоди имеют полярность, при подключении ее обязательно нужно защищать.

В процессе выбора нужно стараться не нагревать транзистор, что может привести к его поломке, и закрепить маркировку на ножках. Эмиттер обозначен как (Э), база и коллектор аналогичны (Б) и (К). После складывания и перестановки можно установить верхнюю крышку.

Готовая версия музыки на светодиодах

Для примера хочу сказать, что подобрать музыку на светодиодах не так просто, как можно сорваться с крючка. Очевидно, что если вам нужен аксессуар с топовым дизайном, то здесь вам придется потратить много сил и времени. А оси для подготовки простой музыки в осмысленных и уважительных целях достаточно выбрать одно из представлений схем в статье.

Схемы управления освещением

Подборка конструкций радиолюбителей различных типов автоматических выключателей и схем управления освещением как внутри помещений, так и снаружи.

При освещении длинных коридоров, лестничных клеток, подъездов, ангаров и подобных мест, где требуется включать или выключать свет из двух и более мест, обычно применяют коридорные выключатели. Установите их в противоположных частях коридора. Схема стандартная и наверняка известна любому электрику, а чтобы изменить состояние такого переключателя, его нужно перевернуть в положение, противоположное предыдущему. Поэтому типовая схема требует подвода к выключателям трех проводов вместо двух, и это только в том случае, если освещением нужно управлять из двух мест. В рамках данной статьи мы покажем на наглядных примерах, как можно обойти подобные недостатки.

Такие схемы идеально подходят для использования в местах, где присутствие человека не является длительным. Свет горит ровно столько, сколько вам нужно. После выезда с места освещение выключается с небольшой задержкой по времени, что позволяет значительно сэкономить электроэнергию. Кроме того, такие радиолюбительские конструкции — отличный способ отпугнуть мелких воришек, напуганных внезапно включившимся светом.

Самая распространенная конструкция — управление светом на основе датчика движения и микроконтроллера AVR, но если человек просто стоит, то освещение отключается. Схема на основе пиродетектора достаточно сложна и нуждается в настройке и настройке. А вот схема на ультразвуковом датчике лишена этих недостатков.

Автоматический выключатель света может включать и выключать свет или другую нагрузку в запрограммированное время каждый день. Собран на микроконтроллере PIC12C508. (Прошивка прилагается к МК).

Попадая в темноту, не всегда удается сразу найти выключатель, особенно если он находится далеко от двери. Аналогичная ситуация может быть и в случае выхода из комнаты, когда мы выключили освещение и потом приходится идти к выходу на ощупь. Избавить вас от проблем может акустический выключатель, схема и конструкция которого рассмотрены в этой статье.

Устройство переключения хлопков срабатывает при хлопке. Если громкости достаточно, то схема включает освещение в подъезде (или другом помещении) на одну минуту. Первая конструкция имеет одну интересную особенность для предотвращения зацикливания работы, а именно, микрофон автоматически отключается после включения освещения, и снова включается только через пару секунд после выключения света.

В основе лежит автоматический выключатель; ставится отечественная микросхема КР512ПС10, представляющая собой многофункциональный мультивибратор — счетчик. В состав микросхемы входят логические инверторы по RC-цепочке или кварцевый мультивибратор и счетчик с максимальным коэффициентом деления 2359.29600. То есть при использовании стандартного тактового резонатора 32768 Гц и выборе режима максимального коэффициента деления счетчик будет выдавать импульсы с периодом 120 минут. А единица появляется на выходе через 60 минут. Таким образом, если установить момент появления единицы на выходе после обнуления, то получается интервал времени в один час. Выводы микросхемы 10 и 9 выполнены с открытыми стоками, поэтому там нужны подтягивающие резисторы. Ну а теперь немного расскажу о других выводах микросхемы и их назначении (может быть полезно при модернизации или модификации схемы под другое назначение). И так, пин 3, это СТОП пин, при подаче на него логической единицы счетчик зависает. Вывод 2 — обнуление, на него подается единица и счетчик сбрасывается. Контакт 11 регулирует уровень на контакте 10. Если контакт 11 равен нулю, уровень на контакте 10 будет противоположен уровню на контакте 9..

Схема автоматического выключателя для КР512ПС10

Если он есть, то контакты 10 и 9 работают одинаково. Для установки коэффициента деления используйте контакты 1, 12, 15, 13, 14. Если все они имеют нули, то коэффициент деления будет минимальным базовым, равным 1024. При подаче единицы на любой из этих штырей настройки , базовый коэффициент умножается на коэффициент этого выхода. Например, если подать единицу на вывод 1 (128), то коэффициент деления будет 128×1024 = 131072. Единицу можно подать только на один из выводов 13, 14 или 15, а два других из этих трех выводов должны быть нулями. А вот на выводы 1 и 12 можно подавать блоки одновременно. Все коэффициенты деления, на выводы которых запитаны блоки, перемножаются, а затем полученный результат умножается на базовый коэффициент 1024. Включение ночника можно осуществить двумя способами. Первоначально ночник включается как обычно с помощью сетевого выключателя S2. В этом случае сразу загорается лампа и начинается отсчет времени. Если он уже был включен и выключен ранее, то снова включить его можно либо нажатием кнопки S1, либо выключением и последующим включением переключателем S2. После любого из вышеперечисленных вариантов включения счетчик D1 оказывается равным нулю (конденсатор С1 или кнопка S1). В этом состоянии выходы счетчика (выводы 9и 10) являются нулями. Транзистор VT1 закрыт и не шунтирует цепь затвора полевого транзистора VT2. На затвор VT2 через резистор R6 подается открывающее напряжение, которое ограничивается до допустимого уровня стабилитроном VD2.

Следовательно, транзистор VT2 открывается и включает лампу Н2 (которая питается пульсирующим напряжением через выпрямительный мост VD3-VD6. Полное открытие, по справочным данным, должно быть не менее 8В, следовательно, затвор VT2 и микросхема питаются от разных источников, а транзистор VT1 выполняет функции не только инвертора, но и согласователя уровней.Вывод 9останавливает счетчик, подавая на вывод 11 логическую единицу. А вывод 10 открывает транзистор VT1. Тот, открываясь, шунтирует цепь затвора полевого транзистора VT2 и напряжение на его затворе падает до 0. Транзистор VT2 закрывается и лампа h2 гаснет. Микросхема питается напряжением 5В (а точнее 4,7В) от параметрической стабилизации изолятора на стабилитроне VD1 и резисторе R5. Кнопка S1 должна быть мгновенной. Можно вообще обойтись без этой кнопки.

В этом случае, чтобы включить ночник после его автоматического выключения, вам нужно будет выключить его выключателем питания S2 и снова включить. Кстати, от выключателя питания тоже можно отказаться в пользу кнопки S1. Но тогда выключить ночник раньше времени можно будет, только вынув вилку из сетевой розетки. А есть еще и третий вариант — установка вместо кнопки выключателя. Тогда выключатель, находясь во включенном состоянии, заблокирует таймер, и автоматического выключения света не произойдет. А для перехода в автоматический режим потребуется выключить переключатель, установленный вместо S1. Кварцевый резонатор Q1 представляет собой стандартный часовой резонатор. Его можно заменить на импортный часовой резонатор 16384 Гц (от китайских кварцевых сигнализаций), но тогда время работы ночника соответственно удвоится.

При отсутствии необходимого кварцевого резонатора, а также при желании сделать плавно регулируемый временной интервал можно выполнить мультивибраторную часть схемы на RC-элементах с переменным резистором, как показано на втором рисунке. Транзистор ИРФ840 можно заменить отечественным аналогом типа КП707Б, КП707В. Транзистор КТ3102 — это практически любой обычный маломощный транзистор структуры п-п-п, например, КТ315. Стабилитрон КС147А можно заменить любым стабилитроном на 4,7 — 5,1В. Есть большой выбор импортных стабилитронов на это напряжение. То же самое можно сказать и о стабилитроне Д814Д-1, но только он должен быть на любое напряжение в диапазоне от 9до 13В. Выпрямительный мост выполнен на диодах 1N4007, которые сейчас, пожалуй, самые распространенные выпрямители средней мощности, работающие от сетевого напряжения. Конечно, его можно заменить любыми другими выпрямительными диодами с параметрами по прямому току и обратному напряжению не меньше этого. Конденсатор С4 должен быть не менее 6В, а конденсатор С5 не менее 12В. В ночники обычно устанавливают маломощные лампы. Если это лампа накаливания, то ее мощность не превышает 25-40 Вт. Однако данная схема допускает работу с лампами мощностью до 200 Вт включительно (без радиатора для VT2). Хотя, это уже может иметь значение только в том случае, если эта схема не будет использоваться для управления ночником.

Схемы, рассмотренные в этой статье, предназначены для автоматического включения уличного освещения с наступлением темноты и автоматического выключения с рассветом. Некоторые из них имеют оригинальные схемотехнические решения.

Предлагаемая радиолюбительская конструкция обеспечивает плавное включение и выключение лестничного освещения при появлении человека в зоне действия пироэлектрического датчика движения (ДД), а благодаря микросборке К145АП2 именно плавное увеличение яркости при свет включается и уменьшается при выключении.

Автоматический выключатель состоит из датчика освещенности, переделанного китайского кварцевого будильника и триггера, объединяющего их с высоковольтным ключом на выходе. В качестве датчика освещенности используется фототранзистор FT1. Подбором сопротивления резистора R1 регулируют его чувствительность так, чтобы днем напряжение на R1 было выше порога переключения логического элемента на единицу, а ночью ниже этого порога. Если датчик настроен правильно, то напряжение на выводе 1 D1.1 еще достаточно светлое — логическая единица. С затемнением фототранзистор закрывается и напряжение на выводе 1 D1.1 уменьшается. В какой-то момент он достигает верхнего порога логического нуля. Это вызывает запуск однократного импульса D1.1-D1.2, который генерирует импульс, устанавливающий триггер D1.3-D1.4 в единицу.

Цепь прерывателя от будильника

Напряжение с выхода элемента D1.3 поступает на затвор высоковольтного полевого транзистора VT1. Его канал открывается и включает лампу светильника. Затвор VT1 подключен к выводу D1.3 через резистор R4, что снижает нагрузку на выход логического элемента от заряда относительно большой емкости затвора транзистора. Наличие цепи R4-VD2 значительно облегчает работу логической микросхемы и исключает склонность к выходу из строя. Лампа горит. Триггер находится в устойчивом состоянии, поэтому он остается включенным, даже если свет от лампы попадает на фототранзистор. Для отключения лампы используется китайский кварцевый сигнальный механизм. Будильник нужно ставить на реальное время, а звонок на то время, когда светильник надо выключать, например, на два часа. Будильник переделывается. На схеме показана схема будильника, на ней изображена плата устройства электронного будильника со всеми соединениями. Плата показана так, как она выглядит. B — зуммер будильника, L — его шаговый электропривод, S — переключатель, связанный с часовым механизмом. Батарея тоже указана. Для подачи команды на выключение лампы используется механический переключатель S, связанный с механизмом сигнализации. Чтобы отсоединить его от микросхемы сигнализации, нужно перерезать печатную дорожку на плате. А затем припаять провод к печатной плате, подключенной к выключателю S. Все эти операции можно проделать, не снимая плату с будильника. Аккуратно снимите заднюю крышку часового механизма, предварительно сняв все ручки.

Действовать нужно аккуратно, чтобы механизм не рассыпался. Затем тонким шилом рвем печатную дорожку на плате и тонким паяльником припаиваем монтажный провод. После этого заводим провод в батарейный отсек и очень аккуратно закрываем крышку, чтобы все шестеренки оказались в своих отверстиях. Как только стрелки будильника будут установлены на заданное время, например, на 2-00, контакты S замыкаются и замыкают контакт 13 D1.4 на общий минус.

Это эквивалентно применению логического нуля к этому контакту. Триггер переключается в ноль, напряжение на выходе D1.3 падает, и VT1 закрывается, выключая лампу h2. Будильник имеет стандартную 12-часовую шкалу, поэтому контакты будут замыкаться два раза в день, но это несущественно, так как, например, замыкание их в 14:00. ни к чему не приведет, т.к. днем свет выключен. Хотя возможен и неверный вариант установки, например, в 7-00, то есть если вы хотите, чтобы свет горел всю ночь и выключался на рассвете, то в 7-00 утра. Но, если стемнеет в 18-00 (6-00 вечера), то свет выключится в 19-00 (7-00 утра). Поэтому такой настройки следует избегать – необходимо, чтобы настройка будильника соответствовала дневному и ночному времени суток, а не утру и вечеру. Схема и лампа питаются постоянным пульсирующим током через выпрямитель на диодах VD3-VD6. Напряжение на микросхему поступает от параметрического стабилизатора на резисторах R5-R7 и стабилитроне VD1.

Переключатель S2 используется для ручного включения лампы. В качестве фотодатчика можно использовать фототранзистор, фоторезистор, фотодиод, соединенные фоторезистором (обратной полярности). Марка использованного фототранзистора мне неизвестна. Я взял фототранзистор при разборке лентопротяжного механизма старого неисправного видеомагнитофона. Опытным путем проверил где выход и какое сопротивление R1 нужно около 70 кОм (выставил 68 кОм). Если вы используете другой фототранзистор, фоторезистор или фотодиод, вам нужно будет провести те же опыты, чтобы подобрать необходимое сопротивление R1. Предварительно можно заменить R1 двумя переменными резисторами на 1 МОм и 10 кОм, соединив их последовательно.

Экспериментируя со светом, найдите необходимое сопротивление, затем измерьте и замените постоянным резистором, близким к номинальному значению. Без радиатора и с показанными на схеме диодами транзистор КП707В2 может коммутировать лампу мощностью до 150 Вт включительно. Диоды КД243Ж можно заменить на КД243Г-Э, 1 Н4004-1 Н4007 или другие аналогичные. Микросхему К561ЛА7 можно заменить на К176ЛА7 или СD4011. Стабилитрон VD2 — любой на напряжение 12В, например, КС512. Транзистор КП707В2 можно заменить на КП707А1, КП707Б2 или ИРФ840. Кварцевый будильник называется «KANSAI QUARZ», так написано на его циферблате.

Многие люди, уходя из комнаты, забывают выключить свет в туалете, ванной или коридоре. А если их не забыть, то выключатель в этих местах может быстро выйти из строя от частых механических воздействий. Все это косвенно говорит о необходимости установки блока автоматического управления освещением, например таких радиолюбительских разработок, о которых идет речь в этой статье. Предлагаемые блок-схемы автоматически управляют освещением, а управлением в них является дверь в герконовой сенсорной системе.

Автомат защиты собран всего на двух цифровых микросхемах DD1 и DD2, один транзистор; и один СКР. Он содержит генератор импульсов, построенный на логических элементах DD1. 2-DD1.4, конденсаторе С7 и резисторе R10, и выдает прямоугольные импульсы с частотой 10000 Гц (или 10 кГц — звуковая частота). Причем стабильность частоты особого значения не имеет. Следовательно, период повторения этих импульсов составляет 0,1 мс (100 мкс). Эти импульсы практически симметричны, поэтому длительность каждого импульса (или паузы между ними) составляет примерно 50 мкс.

На логических элементах DD1.1, DD2.1, конденсаторах С1-С3, резисторах R1, R2, диоде VD1 и антенне WA1 с разъемом Х1 выполнено емкостное реле, реагирующее на емкость между антенной и сетью провода. При незначительной этой емкости (менее 15 пФ) на выходе элемента DD1.1 формируются прямоугольные импульсы той же частоты 10 кГц, но пауза между которыми сокращается (за счет дифференцирующей цепочки C1R1) до 0,01 мс (10 мкс). Понятно, что длительность импульса 100 — 10 = 90 мкс. Однако за столь короткое время конденсатор С3 все же успевает почти полностью разрядиться (через диод VD1), так как время его зарядки (через резистор R2) велико и примерно равно 70 мс (70 000 мкс).

Выключатель цепи светильника

Так как конденсатор заряжается только в то время, когда на выходе элемента DD1.1 присутствует высокий уровень напряжения (будь то импульсный или просто постоянный уровень), во время импульс длительностью 90 мкс, конденсатор С3 не успевает сколько-нибудь заметно зарядиться, но; поэтому на выходе элемента DD2.1 все время сохраняется высокий уровень напряжения. При увеличении емкости между антенной WА1 и проводами сети (например, за счет тела человека) до 15 пФ и более амплитуда импульсного сигнала на входах элемента DD1.1 уменьшится настолько, что импульсы на выходе этот элемент исчезнет и превратится в постоянный высокий уровень. Теперь конденсатор С3 можно заряжать через резистор R2, а на выходе элемента DD2.1 устанавливается низкий уровень.

Именно он запускает одновибратор (ожидание мультивибратора), собранный на логических элементах DD2.2, DD2.3, конденсаторе С4 и резисторах R3, R4. Пока емкость антенного контура мала, из-за чего на выходе элемента DD2.1 присутствует высокий уровень напряжения, одновибратор находится в состоянии, при котором выход элемента DD2.2 будет низким , а на выходе DD2.3 — высокий. Времязадающий конденсатор С4 разряжается (через резистор R3 и входную цепь элемента DD2.3). Однако, как только емкость значительно увеличится и на выходе элемента DD2.1 появится низкий уровень, одновибратор тут же сформирует временную задержку, при указанных номиналах цепи C4R3R4, равную примерно 20 с.

Как раз в это время на выходе элемента DD2.3 появится низкий уровень, а на выходе DD2.2 высокий уровень. Последний способен открыть электронный ключ, выполненный на логическом элементе DD2.4, транзисторе VT1, диоде VD3 и резисторах R5-R8. Но этот ключ не остается все время открытым, что было бы явно нецелесообразно как с точки зрения энергопотребления, так и, главное, из-за совершенно бесполезного нагрева управляющего перехода тринистора VS1. Поэтому электронный ключ срабатывает только в начале каждого полупериода сети, когда напряжение на резисторе R5 снова увеличивается примерно до 5 В.

В этот момент времени вместо высокого уровня напряжения на выходе элемента DD2.4 появляется низкое напряжение, за счет чего сначала открывается транзистор VT1, а затем тринистор VS1. Но, как только последний откроется, напряжение на нем значительно уменьшится, что уменьшит напряжение на верхнем (по схеме) входе элемента DD2.4, а значит, и низкий уровень на выходе этого элемента снова резко изменится на высокий, что вызовет автоматическое закрытие транзистора VT1… Но тринистор VS1 в течение этого полупериода будет оставаться открытым (включенным).

В течение следующего полупериода все будет повторяться в той же последовательности. Таким образом, электронный ключ открывается лишь на несколько микросекунд, необходимых для включения тиристора VS1, а затем снова закрывается. За счет этого не только снижается энергопотребление и нагрев СЦР, но и резко снижается уровень излучаемых радиопомех. Когда 20-секундная экспозиция заканчивается, а человек уже покинул «волшебный» коврик, на выходе элемента DD2. 3 вновь появляется высокий уровень, а на выходе DD2.2 — низкий уровень. Последний запирает электронный ключ на нижнем входе элемента DD2.4. При этом транзистор VT1, а значит, и тринистор VS1 уже не могут открываться (по верхнему входу элемента DD2.4 на схеме) синхронизируя сетевые импульсы. Если время воздействия истекло, но человек все еще остается на мате (на антенне WA1), электронный ключ не будет заблокирован до тех пор, пока человек не покинет мат.

Как видно из рис. 1, тринистор VS1 способен замыкать горизонтальную (по схеме) диагональ диодного моста VD5. Но это равносильно замыканию вертикальной диагонали того же моста. Следовательно, когда тринистор VS1 разомкнут, лампа EL1 горит; когда он не открыт, лампа гаснет. Лампа EL1 и выключатель SA1 являются стандартными электроприборами, доступными в прихожей. Итак, с помощью выключателя SA1 вы по-прежнему можете включить лампу EL1 в любое время и независимо от машины. Выключить можно только при замкнутом тринистор VS1. Однако важно и то, что после замыкания контактов выключателя SA1 автоматический выключатель будет обесточен. Поэтому формирование временной задержки всегда можно прервать по желанию, замыкая, а затем размыкая переключатель SA1. Питание машины осуществляется от параметрического стабилизатора, содержащего балластный резистор R9., выпрямительный диод VD4 и стабилитрон VD2. Этот стабилизатор выдает постоянное напряжение около 10 В, которое фильтруется конденсаторами С6 и С5, причем конденсатор С6 сглаживает низкочастотные пульсации этого напряжения, а С5 — высокочастотные.

Кратко рассмотрим работу автомата (при условии, что переключатель SA1 разомкнут). Пока антенна WA1 не перекрыта емкостью тела человека, на выходе элемента DD2.1 присутствует постоянный высокий уровень. Следовательно, одновибратор находится в режиме ожидания, когда на выходе элемента DD2.2 присутствует низкий уровень, запирающий (на нижнем входе элемента DD2.4) электронный ключ. В результате тринистор VS1 не открывается при поступлении синхроимпульсов на верхний вход элемента DD2.4 с моста VD5 через резистор R6. Когда человек блокирует цепь антенны, на выходе элемента DD2. 1 появляется низкий уровень, который срабатывает ваншот, а на выходе элемента DD2.2 появляется высокий уровень, который открывает электронный ключ и SCR VS1 на 20 секунд (в это время горит лампа EL1). Если к этому времени блокировка цепи антенны прекращается (человек покинул мат), лампа EL1 гаснет, если нет, то продолжает гореть до тех пор, пока человек не покинет мат.

В любом случае ваншот (и машина в целом) снова переходит в режим ожидания. Для выключения света досрочно (не дожидаясь 20 с), если это вдруг необходимо, достаточно замкнуть и разомкнуть выключатель SA1. Затем машина также переходит в режим ожидания. Требуемая чувствительность аппарата зависит от размера антенны WA1, толщины мата и других трудно учитываемых факторов. Поэтому нужная чувствительность подбирается изменением сопротивления резистора R1. Так, увеличение его сопротивления приводит к увеличению чувствительности, и наоборот. Однако не следует увлекаться излишней чувствительностью по двум причинам. Во-первых, увеличение сопротивления резистора R1 свыше 1 МОм, как правило, требует заливки его лаком, чтобы исключить влияние влажности воздуха на режим работы.

Во-вторых, при чрезмерной чувствительности автомата не исключены его ложные срабатывания. Также они возможны после того, как пол в прихожей вымыт, но еще не высох. Затем для выключения света следует временно отключить антенну WA1 с помощью однополюсного разъема Х1. Антенна WA1 представляет собой лист одностороннего фольгированного стеклотекстолита, прикрытый со стороны фольги вторым листом тонкого текстолита, гетинакса или полистирола. По периметру первого листа тем или иным способом удаляют фольгу на ширину около 1 см. Затем оба листа склеивают между собой, тщательно заполняя клеем (например, эпоксидной замазкой) те периферийные места антенны где снимается пленка.

Особое внимание следует уделить надежности заделки провода, идущего от фольги наружу антенны. Размеры антенны зависят от имеющегося мата. Ориентировочно его площадь (по фольге) 500…1000 см2 (примем 20х30 см). Если длина провода, идущего от автомата к антенне, значительна, возможно, его нужно будет экранировать (экранный чулок подключается тогда, с одной стороны, неизбежно снизится чувствительность автомата, с другой стороны, Емкость конденсатора С1 возможно придется немного увеличить. Сетевой,сверху он должен быть покрыт хорошей и толстой изоляцией.Сама машина собирается на пластиковой плате методом печатного или навесного монтажа.Плата помещена в пластиковую коробку из подходящего размера, исключающего непреднамеренное прикосновение к какой-либо электрической точке, так как все они в той или иной степени опасны, так как связаны с сетью, по этой причине все пайки при наладке следует проводить после отключения автомата от сети (от переключателя SА1).Настройка заключается в выборе чувствительности (резистор R1), как уже было сказано, и времени выдержки одновибратора (резистор R4), если это необходимо. Выдержка может быть увеличена до 1 мин (при R4 = 820 кОм) и более.

Наибольшая мощность лампы EL1 (или нескольких ламп, соединенных параллельно) может достигать 130 Вт, что вполне достаточно для прихожей. Вместо тринистора КУ202Н (ВС1) допускается установка КУ202М или в крайнем случае КУ202К, КУ202Л, КУ201К или КУ201Л. Диодный мост (ВД5) серии КЦ402 или КЦ405 с буквенным индексом Ж или И. Если использовать мост той же серии, но с индексом А, В или С, то допустимая мощность составит 220 Вт. легко собирается из четырех отдельных диодов или двух сборок серии КД205. Так, при использовании диодов КД105Б, КД105В, КД105Г, Д226Б, КД205Е мощность ламп придется ограничить до 65 Вт, КД209В, КД205А, КД205Б — 110 Вт, КД209А, КД209Б — 155 Вт, КД225В, КД225Д202 — 375 Вт, КД202М, КД202Н, КД202Р, КД202С — 440 Вт. Ни тринистор, ни диоды моста не нуждаются в теплоотводе ( радиатор). Диод VD1 — любой импульсный или высокочастотный (германиевый или кремниевый), а диоды VD3, VD4 — любые выпрямительные, например серии КД102-КД105. Стабилитрон VD2 — на напряжение стабилизации 9…1О В, например, серий КС191, КС196, КС210, КС211, Д818 или типа Д814В, Д814Г. Транзистор VT1 — любой из серий КТ361, КТ345, КТ208, КТ209, КТ3107, ГТ321. Микросхемы К561ЛА7 (DD1 и DD2) легко заменяются на КМ1561ЛА7, 564ЛА7 или К176ЛА7.

Для улучшения отвода тепла двухваттный балластный резистор (R9) должен быть составлен из четырех полуваттных: сопротивление 82 кОм при параллельном соединении или сопротивление 5,1 кОм при последовательном соединении. Остальные резисторы — типа МЛТ-0,125, ОМЛТ-0,125 или ВС-0,125. Для электробезопасности номинальное напряжение конденсатора С2 (лучше всего слюдяного) должно быть не менее 500 В. Конденсаторы С1-С3, С5 и С7 керамические, слюдяные или металлобумажные на любое номинальное напряжение (кроме С2). Оксидные (электролитические) конденсаторы С4 и С6 любого типа на номинальное напряжение не менее 15 В.

Схема автоматического выключателя

Автоматический выключатель; представляет собой электронный аналог обычного кнопочного выключателя с фиксацией, который срабатывает каждый раз: одно нажатие — лампа включена, другое — лампа выключена. Эта машина также построена всего на двух цифровых микросхемах, но вместо второй микросхемы К561ЛА7 (четыре логических элемента 2И-НЕ) в ней используется микросхема К561ТМ2 (два D-триггера). Нетрудно заметить, что триггеры последней микросхемы установлены вместо одновибратора предыдущей машины. Кратко рассмотрим их работу в машине. Назначение триггера DD2.1 вспомогательное: он обеспечивает строго прямоугольную форму импульсов, подаваемых на счетный вход С триггера DD2.2.

Не будь такого формирователя импульсов, триггер DD2.2 не смог бы четко переключаться на входе С в единичный (когда его прямой выход высокий, а на обратном — низкий) или ноль (когда на выходе сигналы противоположны указанным) состояние. Поскольку на установочный вход S (установка «единица») триггера DD2.1 постоянно подается высокий уровень относительно его установочного входа R (установка «ноль»), его инверсный выход представляет собой обычный повторитель.

Именно поэтому интегрирующая цепь R3C4 резко обостряет фронты импульсов, снимаемых с конденсатора С3. При низком напряжении на нем (на антенну WA1 рука не воздействует) инверсный выход триггера DD2.1 также находится на низком уровне напряжения. Но как только напряжение на конденсаторе С3 повысится (поднесите руку достаточно близко к антенне WA1) примерно до 5 В, низкий уровень на инверсном выходе триггера DD2. 1 внезапно сменится на высокий. Наоборот, после снижения напряжения на конденсаторе С3 (руку убрали) ниже 5 В, высокий уровень на том же инвертированном выходе также резко изменится на низкий.

Однако для нас важен только первый (положительный) из этих двух всплесков, так как триггер DD2.2 не реагирует на отрицательный всплеск напряжения (на входе С). Поэтому триггер DD2.2 будет переключаться в новое состояние (единичное или нулевое) всякий раз, когда рука подносится к антенне WA1 на достаточно близком расстоянии. Прямой выход триггера DD2.2 подключен к верхнему (по схеме) входу элемента DD1.2, входящего в состав электронного ключа. Воздействуя на этот вход, триггер способен как открывать, так и закрывать электронный ключ, а вместе с ним и тринистор VS1, тем самым включая или выключая лампу EL1.

Заметим, что прямое соединение инверсного выхода триггера DD2.2 с собственным информационным входом D обеспечивает его работу в нужном счетном режиме — «через раз», но интегрирующая цепь C5R4 нужна для того, чтобы после выключения «пробок») триггер DD2. 2 обязательно будет установлен в ноль, соответствующий погасшей лампе EL1. Как и в предыдущей машине, лампа EL1 также может включаться обычным выключателем SA1. Но он будет выключен, если с одной стороны переключатель SA1 разомкнут, с другой триггер DD2.2 установлен в ноль.

Еще одной особенностью этой машины является то, что генератор импульсов (10 кГц) собран по упрощенной схеме — только на двух элементах (DD1.З и DD1.4) вместо трех. Вместо микросхемы К561ТМ2 (ДД2) допустимо применение КМ1561ТМ2, 564ТМ2 или К176ТМ2. Остальные детали в нем такие же, как и в предыдущем. Размер антенны имеет смысл уменьшить до 50…100 см2 в районе фольги

Автоматический выключатель простой схемы

Это устройство является как бы электронным аналогом обычной кнопки самовозврата: нажал — лампочка горит, отпустил — гаснет. Очень удобно оборудовать такой бесконтактной «кнопкой», например, мягкое кресло, свет над которым автоматически загорается всякий раз, когда вы садитесь в него за чтением, вязанием или другим активным отдыхом.
