расшифровка, характеристики 3528, 5050, 5630, 5730, 3014, 2835, 0805, 1206, 0603, 4014, 1608, 3014, 7020, 3020, сводная таблица

Светодиод – полупроводниковый элемент, который создает оптическое излучение в результате прохождения через него электрического тока. Будучи изобретенным еще в 1963 году, он прошел долгий этап эволюции, венцом которой и стал светодиод типа SMD. Об их типах, устройстве и предназначении пойдет речь в сегодняшней статье.

Содержание

1. Что такое
2. Как расшифровать маркировку
3. Разновидности SMD
4. 3528 — самый популярный
5. 5050 — второй по популярности
6. 5630 — в основе стабисторы
7. 5730 — лучший по яркости
8. 3014 — хорошая цветопередача
9. 2835 — третий по популярности
10. 0805 — компактность его коронка
11. 1206 — еще один мини led
12. 0603 — самый маленький
13. 4014 — ультратонкий
14. 1608 — экономичное энергопотребление
15. 3014 — лучший угол рассеивания света
16. 7020 — больше всех кристаллов
17. 3020 — силиконовое покрытие
18. Сравнительная таблица рассмотренных LED SMD
19. Плюсы и минусы SMD перед другими типами LED
20. Выводы

Что такое

Основой конструкции является полупроводниковый кристалл или чип, который расположен на специальном основании и заключен в пластиковый корпус. В нижней части находятся контакты, позволяющие закрепить светодиод на любой поверхности. За эффективное рассеивание света отвечает линза, установленная поверх кристалла.

Полупроводниковый кристалл, установлен на массивном основании, которое в совокупности с широкими контактами эффективно отводят тепло, образующееся во время работы.

В результате такой компоновки стало возможным их установка непосредственно на печатную плату.

Как расшифровать маркировку

SMD светодиод маркируется набором цифр и букв. Буквы означают принадлежность диода к тому или иному типу, четыре цифры, расположенные следом – размер корпуса, который измеряется в миллиметрах. Например, SMD 5630 расшифровывается следующим образом:

• SMD – тип светодиода, который подразумевает поверхностное нанесение на печатную плату, т.е. без впайки в сквозные отверстия;
• 5630 – размер корпуса, равный 5,6х3,0 мм.

Другие технические характеристики, можно узнать из технической документации, поставляемой со светодиодом.

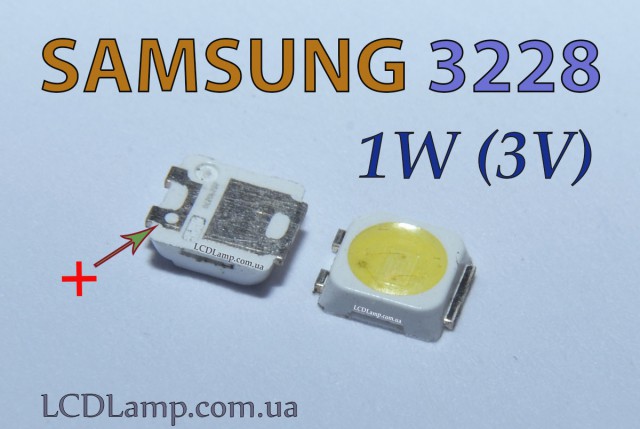

Разновидности SMD

В зависимости от размера изделия, количества полупроводников, силы светового потока и количества кристаллов SMD разделяют на несколько видов. Рассмотрим основные из них.

3528 — самый популярный

В конструкции светодиода SMD 3528 может использоваться как один, так и три кристалла одновременно. В случае с единственным полупроводниковым кристаллом светодиод излучает один цвет. Поликристаллическое исполнение дает RGB эффект, это так называемые RGB светодиоды.

Для защиты от воздействия внешних факторов и улучшения цветопередачи, верхняя часть диода покрывается прозрачной полимерной смолой.

Благодаря компактным габаритам, возможности светить в RGB диапазоне и невысокой стоимости, широко используются в осветительных лентах при создании элементов интерьера будущего жилья, изготовлении недорогих ламп и фонарей.

К основным техническим характеристикам относятся:

• габариты корпуса – 3,5х2,8 мм;
• количество кристаллов – 1 или 3;
• потребляемая мощность – 0,06 или 0,2 Вт;
• световой поток – 0,6 – 5 Лм;
• угол свечения — 120⁰ – 140⁰.

Кстати, на этих светоизлучающих диодах собирают одни из самых популярных в мире светодиодные ленты SMD 3528.

5050 — второй по популярности

Светодиод SMD 5050 изготавливается в трех или четырехкристальном вариантах исполнения. Улучшение цветопередачи достигается благодаря покрытию диода силиконом, в состав которого входит люминофор. В случае параллельного подключения кристаллов, излучает довольно яркий холодный белый свет. При последовательном соединении он работает в RGB и RGBW диапазонах.

Высокие показатели мощности излучения, возможности изменения цветовой температуры и работе в RGB и RGBW диапазонах позволили данному типу использоваться не только как элемент декоративной подсветки, например потолка, но и как основной источник света.

К основным техническим характеристикам относятся:

• габариты корпуса – 5,0х5,0 мм;
• количество кристаллов – 3 или 4;
• потребляемая мощность – 0,2 или 0,26 Вт;
• световой поток – 2 – 14 Лм;
• угол свечения — 120⁰ – 140⁰.

5630 — в основе стабисторы

В основе конструкции светодиода SMD 5630 лежит использование одного полупроводникового кристалла высокой мощности. Работает исключительно в белом цветовом диапазоне, с возможностью изменения температуры свечения.

Благодаря сборке кристалла на двух стабисторах и четырем широким контактам, обеспечивается эффективный отвод тепла. Кроме того, он не боится изменения полярности подключения.

Мощный световой поток, встроенная защита от перепадов напряжения и эффективный отвод тепла позволили использовать светодиоды в мощных светодиодных лентах, лампах и прожекторах наружного освещения.

Основными техническими характеристиками светодиода являются:

• габариты корпуса – 5,6х3,0 мм;
• количество кристаллов – 1;
• потребляемая мощность – 0,5 Вт;
• световой поток – 57 Лм;
• угол свечения — 120⁰.

5730 — лучший по яркости

Выпускаются LED SMD 5730 в одно и двухкристальном вариантах исполнения. Могут излучать теплый, нейтральный и холодный белый свет. Поверхность кристалла, для лучшей цветопередачи, покрывается полимерной смолой с люминофором.

Оснащаются четырьмя широкими контактами. Для питания используются только два, остальные служат для отвода тепла.

Двухкристальные светодиоды способны создавать световой поток равный 158 Лм. Благодаря этому, а также хорошей защите от воздействия влаги и пыли часто используется в прожекторах и светильниках наружного освещения, в помещениях с повышенным содержанием влаги и пыли в воздухе.

К техническим характеристикам светодиода относятся:

• габариты корпуса – 5,7х3,0 мм;
• количество кристаллов – 1 или 2;
• потребляемая мощность – 0,5 или 1 Вт;
• световой поток – 50 или 158 Лм;
• угол свечения — 120⁰.

3014 — хорошая цветопередача

Однокристальный светодиод умеренной мощности. В зависимости от исполнения может излучать белый, красный, синий или зеленый цвет.

Покрытие кристалла полимерной смолой с люминофором позволило улучшить цветопередачу.

Компактные размеры, небольшой уровень энергопотребления и хороший уровень защиты от воздействий окружающей среды позволили использовать его в качестве осветительного элемента в автомобильных лампах и точечных светильниках.

Основными техническими характеристиками светодиода являются:

• габариты корпуса – 3,0х1,4 мм;
• количество кристаллов – 1;
• потребляемая мощность – 0,12 Вт;
• световой поток – 9 или 11 Лм;
• угол свечения — 120⁰.

2835 — третий по популярности

Монокристаллический компактный светодиод. Внешне похож на SMD 3528, но отличается от последнего прямоугольной линзой, выполненной из полупрозрачного силикона с добавлением люминофора. В зависимости от варианта исполнения излучает белый свет с различной цветовой температурой.

Высокие показатели насыщенности светового потока, надежности в совокупности с небольшой стоимостью позволили использовать его как источник света в лампах и прожекторах бытового и уличного освещения, а также в светодиодных лентах.

К его основным техническим характеристикам относятся:

• габариты корпуса – 2,8х3,5 мм;
• количество кристаллов – 1;
• потребляемая мощность – 0,5 или 1 Вт;
• световой поток – 50 или 100 Лм;
• угол свечения — 120⁰.

Также рекомендуем почитать интересную статью про светодиод SMD 2835, в которой мы подробно рассматривали от назначения и характеристик до плюсов с минусами.

0805 — компактность его коронка

Компактный светодиод невысокой мощности. В качестве источника света используется один полупроводниковый кристалл. В зависимости от материала изготовления, может излучать белый, синий, красный, зеленый и оранжевый свет.

Размер диода составляет 0,8х0,5 мм. Для удобства монтажа и лучшего отведения тепла, возникающего в процессе работы, его установили на платформу 2,0х1,2 мм.

Они имеют компактные размеры, небольшую мощность энергопотребления и неплохую силу светового потока. Они используются в качестве индикаторов в бытовой и промышленной технике, приборной панели автомобилей, а также как источники света на информационных табло.

Основные технические характеристики:

• габариты корпуса – 2,0х1,2 мм;
• количество кристаллов – 1;
• потребляемая мощность – 0,125 Вт;
• световой поток – 0,35 Лм;
• угол свечения — 120⁰.

1206 — еще один мини led

Для получения светового потока используется один небольшой полупроводниковый кристалл. От материала его изготовления зависит излучаемый им цвет. Обладает качественной цветопередачей, что достигается благодаря применению рассеивателя из полимерной смолы с добавлением люминофора.

Размеры источника света равны 1,2х0,6 мм, как и указанно в маркировке. Но они не позволяют быстро отводить тепло, получаемое во время работы. Кроме того, возникают сложности при установке диода. Именно поэтому его устанавливают на более массивное основание, равное 3,2х1,6 мм.

Светодиод характеризуется небольшими габаритами, низким уровнем энергопотребления, а также высокой надежностью. Благодаря этому его применяют, как индикатор в бытовых приборах, промышленных агрегатах и дорожных указателях.

Основные технические характеристики:

• габариты корпуса – 3,2х1,6 мм;
• количество кристаллов – 1;
• потребляемая мощность – 0,25 Вт;
• световой поток – 0,35 Лм;
• угол свечения — 120⁰.

0603 — самый маленький

В основе конструкции светодиода лежит полупроводниковый кристалл малой мощности, покрытый полимерной смолой с люминофором. В зависимости от назначения и материала изготовления кристалла, излучает различные цвета.

Согласно маркировке, диод имеет размеры 0,6х0,3 мм. На практике они немного больше и составляют 1,6х0,8 мм. Такие габариты – не ошибка в обозначении. Просто такой маленький диод сложнее производить и монтировать. Кроме того, возникают проблемы с отводом тепла. Чтобы устранить все эти недочеты производитель монтирует его на более массивную платформу с металлизированным основанием.

LED SMD 0603 отличают миниатюрные размеры, устойчивость к ударам и механическим повреждениям, а также низкое энергопотребление. Благодаря этому их используют, как подсветку кнопок в телефонах и рациях, а также при создании особых элементов интерьера в квартирах.

К основным техническим характеристикам относятся:

• габариты корпуса – 1,6х0,8 мм;
• количество кристаллов – 1;
• потребляемая мощность – 0,1 Вт;
• световой поток – 0,35 Лм;
• угол свечения — 120⁰.

4014 — ультратонкий

Компактный светодиод фронтального свечения. В качестве источника света используется мощный полупроводниковый кристалл, дающий ровное белое свечение. Использование полимерной смолы с люминофором позволило добиться широкого угла свечения.

Благодаря инновационным технологиям он обладает ультратонким дизайном. Характеризуется ярким, ровным свечением. Благодаря этим показателям светодиоды часто применяют для увеличения яркости матричных телевизоров и мониторов, а также как источник света в промышленных лампах и рефлекторах.

Основными техническими характеристиками являются:

• габариты корпуса – 4,0х1,4 мм;
• количество кристаллов – 1;
• потребляемая мощность – 0,2 Вт;
• световой поток – 120 Лм;
• угол свечения — 120⁰.

1608 — экономичное энергопотребление

Светодиод выполнен по монокристаллической технологии. Различные материалы его изготовления позволяют получать синий, красный, желтый и зеленый цвет излучения. Широкий угол обзора достигается благодаря использованию прямоугольной линзы из силикона с добавлением люминофора.

SMD 1608 характеризуется компактными габаритами и низким уровнем энергопотребления. Применятся в светодиодных лентах для декоративного освещения, подсветки и индикации различного рода приборов.

К основным характеристикам относятся:

• габариты корпуса – 1,6х0,8 мм;
• количество кристаллов – 1;
• потребляемая мощность – 0,35 Вт;
• световой поток – 0,25 Лм;
• угол свечения — 120⁰.

3014 — лучший угол рассеивания света

Компактный светодиод фронтального свечения. Для создания светового потока используется одиночный полупроводниковый кристалл средней мощности.

Благодаря использованию в качестве линзы полимерной смолы с люминофором достигается широкий угол рассеивания света и точная цветопередача.

Металлическая подложка, расположенная в нижней части корпуса, позволяет эффективно отводить тепло, продлевая срок безотказной эксплуатации. Небольшие размеры корпуса и достаточно яркий световой поток позволили использовать его в различных типах светодиодных лент, бытовых светильниках, а также в автомобильных лампах.

Технические характеристики SMD 3014:

• габариты корпуса – 3,0х1,4 мм;
• количество кристаллов – 1;
• потребляемая мощность – 0,1 Вт;
• световой поток – 11 Лм;
• угол свечения — 120⁰.

7020 — больше всех кристаллов

Монокристаллический светодиод фронтального свечения. Использование кристалла с высоким уровнем мощности, эффективный отвод тепла и полимерная прямоугольная линза с люминофором позволили добиться яркого и ровного белого свечения.

SMD 7020 относительно недавно появился на отечественном рынке, но уже успел зарекомендовать себя как яркий и надежный светодиод. Его используют для освещения витрин, бытовых помещений, а также салонов автобусов и багажных отделений легковых автомобилей.

Основными характеристиками светодиода SMD 7020 являются:

• габариты корпуса – 7,0х2,0 мм;
• количество кристаллов – 1;
• потребляемая мощность – 0,5 Вт;
• световой поток – 70 Лм;
• угол свечения — 120⁰.

3020 — силиконовое покрытие

Для создания светового потока в светодиоде SMD 3020 используется мощный единичный полупроводниковый кристалл. Он создает ровный и комфортный световой поток белого цвета. Защиту от воздействия внешних факторов обеспечивает полимерный силикон, который также выполняет роль рассеивающей линзы.

Небольшие размеры корпуса, низкий уровень энергопотребления в совокупности с ярким световым потоком позволили эффективно использовать SMD для создания бытовых и промышленных ламп и прожекторов.

Технические характеристики светодиода SMD 3020:

• габариты корпуса – 3,0х2,0 мм;
• количество кристаллов – 1;
• потребляемая мощность – 0,06 Вт;
• световой поток – 10 Лм;
• угол свечения — 120⁰.

Сравнительная таблица рассмотренных LED SMD

В сводной таблице приведены характеристики всех рассмотренных светодиодов.

№ п/п	Наименование изделия	Габариты корпуса, мм	Количество кристаллов, шт	Мощность, Вт	Световой поток, Лм	Угол свечения, ⁰
1	SMD 3528	3,5х2,8	1 или 3	0,06 или 0,2	0,6 – 5	120 или 140
2	SMD 5050	5,0х5,0	3 или 4	0,2 или 0,26	2 – 14	120 или 140
3	SMD 5630	5,6х3,0	1	0,5	57	120
4	SMD 5730	5,7х3,0	1 или 2	0,5 или 1	50 – 158	120
5	SMD 3014	3,0х1,4	1	0,12	9 -11	120
6	SMD 2835	2,8х3,5	1	0,5 или 1	50 -100	120
7	SMD 0805	2,0х1,2	1	0,125	0,35	120
8	SMD 1206	3,2х1,6	1	0,25	0,35	120
9	SMD 0603	1,6х0,8	1	0,1	0,35	120
10	SMD 4014	40х1,4	1	0,2	120	120
11	SMD 1608	1,6х0,8	1	0,25	0,35	120
12	SMD 3014	3,0х1,4	1	0,1	11	120
13	SMD 7020	7,0х2,0	1	0,5	70	120
14	SMD 3020	3,0х2,0	1	0,06	10	120

Плюсы и минусы SMD перед другими типами LED

Кроме компактности и низкого уровня энергопотребления, которыми обладают все светодиоды, у SMD есть свои достоинства. К ним относится:

• возможность монтажа непосредственно на печатную плату:
• отличное отведение тепла;
• моментальный розжиг кристалла;
• независимость от количества включений и выключений;
• высокий уровень цветопередачи;
• возможность выбора цветовой температуры.

Несмотря на все преимущества у SMD светодиодов существуют и недостатки, к которым можно отнести:

• высокую стоимость;
• низкие показатели ремонтопригодности.

Также рекомендуем почитать интересную статью про самые популярные виды светодиодов.

Выводы

SMD светодиоды плотно вошли в нашу повседневную жизнь, они используются повсюду от лампочки в квартире, до подсветки приборной панели автомобиля. Разобраться в их многообразии неподготовленному человеку порой бывает сложно.

Надеемся, прочитав статью, вам будет проще понять назначение, область применения и определиться с выбором необходимого светодиода. Если, все же остались какие-то вопросы, то задавайте их с помощью формы комментариев, расположенной сразу под этой статьей.

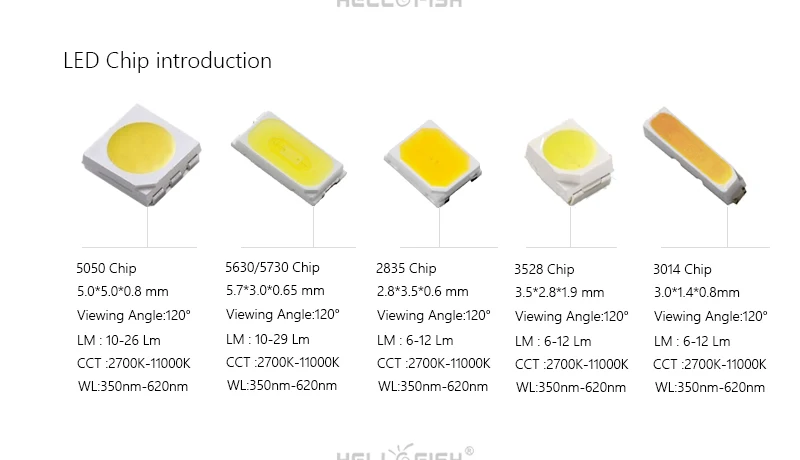

Характеристики светодиодов SMD 3528 5050 5630 5730 3014 2835

Разнообразие SMD светодиодов расширяется с каждым днем. SMD светодиоды 3528, 2835, 5050, 3014, 5630 и 5730 – лишь основные типоразмеры, которые уже обрели всемирную популярность. Параллельно с ними под знаком «Made in China» штампуют планарные светодиоды самых разных размеров с непредсказуемыми параметрами.

Если проверенные временем характеристики светодиодов SMD 3528 и SMD 5050, в большинстве своем, соответствуют заявленным параметрам, то к светоизлучающим диодам нового форм-фактора много вопросов. Китайцы лихо научились подделывать всё-то, что востребовано на потребительском рынке, включая LED-продукцию. Учитывая, что светодиодные лампы и ленты именитых европейских компаний тоже собираются в Китае, какое качество в них заложено?

Чтобы внести ясность и увидеть отличия среди наиболее применяемых ныне светодиодных чипов для поверхностного монтажа, предлагаем сравнить их электрические, оптические и конструкционные параметры. Но сначала несколько фраз о сфере их применения.

Содержание

• 1 Область применения
• 2 Краткие технические характеристики
  • 2.1 SMD 3528
  • 2.2 SMD 5050
  • 2.3 SMD 5630
  • 2.4 SMD 5730
  • 2.5 SMD 3014
  • 2.6 SMD 2835
• 3 Особенности

Область применения

SMD LED используют везде, где нужно что-то осветить, подсветить или попросту украсить. Они стали базовым элементом в лампочках общего освещения, в индикаторных панелях и ЖК-телевизорах, в системах аварийного освещения. Самым популярным товаром, собранным на SMD светодиодах по-прежнему остаётся светодиодная лента, а также её модификации в виде линеек и модулей.

В новой вариации многоцветные ленты конструируют на группах, которые состоят из четырёх мощных светодиодов разного цвета «R+G+B+W». В сумме их светоотдача намного больше, чем у привычных светодиодов SMD 5050, а наличие независимого white LED расширяет световые оттенки.

Краткие технические характеристики

Теперь рассмотрим каждый наиболее популярный типоразмер в индивидуальном порядке. С помощью цифр мы постараемся дать объективную оценку каждому виду, раскрыть сильные и слабые стороны.

Компания-изготовитель имеет право изменять опто-электрические показатели SMD светодиодов, указывая об этом в паспортных данных. Например, SMD 5730 от Samsung и Sanan будут немного отличаться световым потоком.

SMD 3528

Планарные светоизлучающие диоды этого типа можно смело назвать первопроходцами, благодаря им технология поверхностного монтажа достигла нынешних высот и продолжает прогрессировать. LED SMD 3528 имеет прямоугольную форму с соотношением сторон 3,5 на 2,8 мм и высотой 1,4 мм. С каждой из противоположных сторон меньшей длины видно по два контакта. На корпусе со стороны катода виден срез (ключ). Рабочая поверхность имеет круглую форму, покрытую люминофором.

Падение напряжения при номинальном токе 20 мА зависит от цвета излучения. Для белых LED оно может быть в пределе 2,8-3,4В, а световой поток 7,0-7,5 лм. Яркость SMD 3528 сильно зависит от температуры и при 80°C она снижается на 25%.

SMD 5050

Этот тип светодиода можно назвать усовершенствованной версией SMD 3528. Конструкция SMD 5050 позволила реализовать многоцветные светодиоды на базе синего, красного и зелёного кристаллов с возможностью раздельного управления каждым цветом. Внутри корпуса 5,0 на 5,0 мм расположено три кристалла с техническими параметрами идентичными SMD 3528.

Соответственно производитель не рекомендует превышать значение рабочего тока более чем 60 мА. При этом прямое напряжение составит 3,3В, а световой поток 18 лм. Суммарное энергопотребление одного SMD 5050 равняется 200 мВт в диапазоне рабочих температур -40/+65°C.

SMD 5630

Со светодиодами SMD 5630 осветительные приборы шагнули на новую ступень развития. В корпусе размером 5,6 на 3,0 мм ученые сделали не только новый форм-фактор, но ещё и полупроводниковый прибор с некоторыми конструктивными особенностями, изготовленный с применением новых материалов. В отличие от предшественников, SMD 5630 характеризуется большей мощностью и светоотдачей.

Световой поток может достигать 58 лм, измеренный при прямом токе 150 мА. Через фирменные SMD 5630 разрешается пропускать до 200 мА постоянного и до 400 мА импульсного тока с коэффициентом заполнения 25%. Величина прямого напряжения зависит от оттенка белого света и может составлять от 3,0 до 3,6В.

Светодиод SMD 5630 имеет 4 вывода с ключом около первого контакта. Из них задействовано всего два вывода: 2 – катод (-) и 4- анод (+). Как и во многих современных LED SMD чипах снизу есть подложка, способствующая улучшению отвода тепла.

SMD 5730

Светоизлучающие диоды этой модификации появились почти одновременно с корпусом 5630 и являются их аналогами. В свою очередь они подразделяются на два вида: SMD 5730-05 и SMD 5730-1 с мощностью потребления 0,5 и 1,0 Вт соответственно. Оба вида относятся к разряду высокоэффективных светодиодов с тепловым сопротивлением всего 4°C/Вт. В отличие от SMD 5630 светодиоды 5,7 на 3,0 мм визуально выше (на 0,5 мм) и, вместо четырёх, имеют два контакта.

SMD 5730-05 выдерживает ток до 180 мА, рассеивая при этом 0,5 Вт активной мощности. Также он прекрасно работает в импульсном режиме с амплитудой импульса до 400 мА, длительность которого не более 10% от периода. Работая на номинальном постоянном токе, SMD 5730-05 обеспечивает яркость до 45 лм.

SMD 5730-1 можно эксплуатировать на постоянном токе до 350 мА и импульсном токе с коэффициентом заполнения не более 10% до 800 мА. Типовое падение напряжение в рабочем положении – 3,2В с мощностью до 1,1 Вт. Кристалл выдерживает температуру p-n-перехода в 130°C и нормально функционирует в пределах от -40 до +65°C. В сравнении с SMD 5050 он обладает меньшим тепловым сопротивлением и в 6 раз большим световым потоком, который в фирменном исполнении достигает 110 лм.

SMD 3014

SMD 3014 – относительно новый типоразмер, относящийся к классу слаботочных светодиодов. Максимальный прямой ток кристалла не должен превышать 30 мА. Зона прямого напряжения 3,0–3,6В. У белых светодиодов теплых оттенков светоотдача минимальна (8 лм), а у холодных – максимальна (13 лм). Размеры SMD 3014 составляют 3,0х1,4х0,75 мм. Выводы анода и катода не ограничиваются пайкой с торцов. Они уходят на нижнюю часть корпуса, что должно учитываться во время изготовления печатной платы. Увеличенный размер контактных площадок улучшает отвод тепла и крепление светодиода. Вывод анода в 2 раза длиннее катода.

SMD 2835

Разработчики SMD 2835 снабдили его самыми лучшими качествами, которые были у предшественников. Типоразмер 28 на 35 мм повторяет форму SMD 3528. Но у нового SMD 2835 гораздо больше эффективная площадь излучения, которая имеет прямоугольную форму покрытую люминофором. Высота элемента не более 0,8 мм. Несмотря на столь малые размеры, заявленный световой поток может достигать 50 лм.

По остальным электрическим характеристикам SMD 2835 очень схож с SMD 5730-05. В свою очередь, конструктив элемента идентичен светодиоду SMD 3014, когда выводы анода и катода выполняют функцию теплоотводящей подложки.

Особенности

По мере исследования китайских SMD LED нового формата этот раздел можно расширять бесконечно. Пока больше всего вопросов к мощности потребления. Приобретая, к примеру, несколько SMD 5730 для сборки светильника своими руками или линейку на SMD 3014 пользователь рассчитывает получить световой поток, приведенный в data sheet. Однако нередко простой замер тока нагрузки и несложные вычисления показывают, что реальная мощность одного светодиода ниже в 3–4 раза. Почему так?

Потому что размер 5,7 на 3,0 мм не означает, что внутри смонтирован соответствующий кристалл. Таким искусным способом китайцы вводят покупателей в заблуждение. Самое интересное то, что у покупателя практически нет выбора. Найти фирменный товар с правильно подобранными параметрами сложно.

При проектировании источника питания своими руками, нужно стремиться к тому, чтобы реальный ток в нагрузке составлял примерно 95% от указанного в технических характеристиках. Немного недогружая светодиод, можно добиться увеличения рабочего ресурса даже в случае с некачественными китайскими светодиодами.

У всех моделей светодиодов значения светового потока указаны для цветовой температуры 5000–5500°K. Более тёплые тона будут иметь светоотдачу меньше на 10%, а более холодные – больше на 10%. Кроме этого стоит помнить о погрешности во время тестирования, которая может достигать 7%. Так что не удивляйтесь, если вместо заявленных 50 люмен чип выдаст не больше 43 лм.

Перед первым включением всегда проверяйте светодиод мультиметром, так как цоколёвка, в случае с подделкой, может не совпадать. Возле ключа может быть как анод, так и катод чипа.

В дешёвых монохроматических светодиодных лентах SMD 5050 можно увидеть, как все три чипа одного светодиода включены в параллель и запитаны от одного резистора. Такой подход упрощает разводку токоведущих дорожек гибкой печатной платы, уменьшает количество используемых резисторов, а значит, снижает затраты на производство. Конечно, срок службы такой ленты тоже снижается.

Китайские умельцы научились создавать SMD светодиоды любой произвольной формы, в чём можно легко убедиться. Достаточно снять защитный рассеиватель с нескольких лампочек разных фирм (цоколь Е14, Е27) и прочесть тип установленного светодиода на плате. Кажется, разнообразию нет предела. Технические характеристики подобных чипов предугадать невозможно.

типы, виды, маркировка, размеры, и их характеристика, основные технические параметры светодиодных смд ламп для внешнего освещения

Светодиодная лента на led 2835

Светодиодные ленты (СЛ) широко используются как для освещения, так и в декоративных целях. Поэтому об этом изделии, собранном на светодиодах smd 2835, стоит поговорить отдельно, как о наиболее популярном и доступном.

Светодиодная лента smd 2835 обычно собирается из smd светодиод мощностью 0.2 Вт, поскольку охлаждение более мощных приборов ленте с относительно тонкими токопроводящими дорожками весьма проблематично. Количество smd полупроводников на 1 м СЛ может быть разным – 60 или 120. Напряжение питания – 12, 24 или сеть 220 В, причем величина его зависит от конструктивного исполнения и наличия БП, а не от количества светодиодов на метр. У изделия с плотностью светодиодов 60 шт/м удельные мощность и светоотдача, естественно, будут в 2 раза ниже.

СЛ  на 60 (слева) и 120 smd светодиодов на метр

Важно. Светодиодная лента на smd светодиодах этого типа имеет относительно высокую мощность, а потому крепить ее нужно только на металлический (обычно алюминиевый) профиль, который будет служить радиатором

По конструктивному исполнению светодиодная лента различается на:

• герметичную;
• пылевлагозащищенную;
• слабозащищенную;
• без защиты.

Выбирая прибор, обязательно учти, в каких условиях ему придется работать. Покупай ленту только с соответствующей степенью защиты от окружающей среды.

Теперь по мощности и светоотдаче. Зная мощность одного светодиода, нетрудно посчитать удельную мощность самой СЛ. Для изделия с 60 диодами на 1 м удельная мощность будет составлять 0.2*60=15 Вт/м. Для 120-диодной ленты, соответственно, 30 Вт/м.

Естественно, эти расчеты справедливы лишь для фирменных изделий, изготовленных из настоящих светодиодов, а не из подделок. Но подвох здесь в том, что на мировом рынке 90% лент изготовлены именно на основе китайских smd 2835! Более того, нередко продавцы позиционируют их как «премиум», вводя в заблуждение покупателя. Как же определить, настоящий ли это «премиум» или тебе пытаются «впарить» маломощную подделку?

Как узнать мощность светодиодов, используемых в ленте

Прежде всего, цена. Стоимость маломощной ленты в разы отличается от цены на настоящее изделие. Далее, удельная мощность. Каждый, кто знаком с арифметикой, легко просчитает, какие светодиоды установлены в ленту. Для этого достаточно заглянуть в сопроводительную документацию и нажать 4 кнопки калькулятора.

Для эксперимента заходим в Интернет и смотрим на товар. Я зашел на с виду приличный сайт и выбрал две ленты: «премиум» и «эконом». Первая ровно в 6 раз дороже второй:

1. Светодиодная лента smd 2835 120 СW Premium.
2. Светодиодная лента smd 2835 120 CW Econom.

Характеристики первой:

• светодиодов на 1 м – 120;
• удельная мощность – 8. 4 Вт/м;
• удельный световой поток – 635 лм/м;
• напряжение питания – 12 В.

Характеристики второй:

• светодиодов на 1 м – 120;
• удельная мощность – 9.6 Вт/м;
• удельный световой поток – 360 лм/м;
• напряжение питания – 12 В.

Посмотрим, что это за премиум. Рассчитываем мощность 1 светодиода: 8.4/120=0.07 Вт. Световой поток одного светодиода: 635/120=5.3 лм. Приплыли… Этот «премиум» собран на китайских светодиодах мощностью 0.09 Вт со световым потоком 8 лм. Причем, чтобы сие чудо проработало подольше, конструкторы обеспечили диодам  облегченный режим. Они сильно уменьшили потребляемую мощность токоограничивающими резисторами, что вызвало уменьшение светового потока в полтора раза.

Что же тогда вставили в ленту эконом? Считаем. Мощность светодиода: 9.6/120= 0.08 Вт. Световой поток рассчитывать не будем: очевидно, что он в 2 раза ниже, чем у предыдущей модели. Какой кристалл воткнули находчивые разработчики в корпус светодиода smd 2835? Об этом известно только самому производителю. Можно лишь предположить, что умельцы в корпус smd 2835 встроили кристалл из smd 3528, а то и из чего похуже. А может, они для привлекательности просто завысили удельную мощность, но забыли пересчитать световой поток, кто знает.

Как я уже говорил выше, низкокачественные подделки нередко сопровождаются документацией, в которой характеристики могут существенно завышаться. Поэтому метод расчета по заявленным характеристикам может не сработать. Здесь останется ориентироваться лишь на стоимость и на визуальную яркость.

Есть еще один вариант: измерить сопротивление токоограничивающего резистора, рассчитать ток через него, а по току судить о мощности включенных в его цепь светодиодов (обычно их 3, реже 5). Но этот метод требует специальных знаний, а потому здесь я его рассматривать не буду.

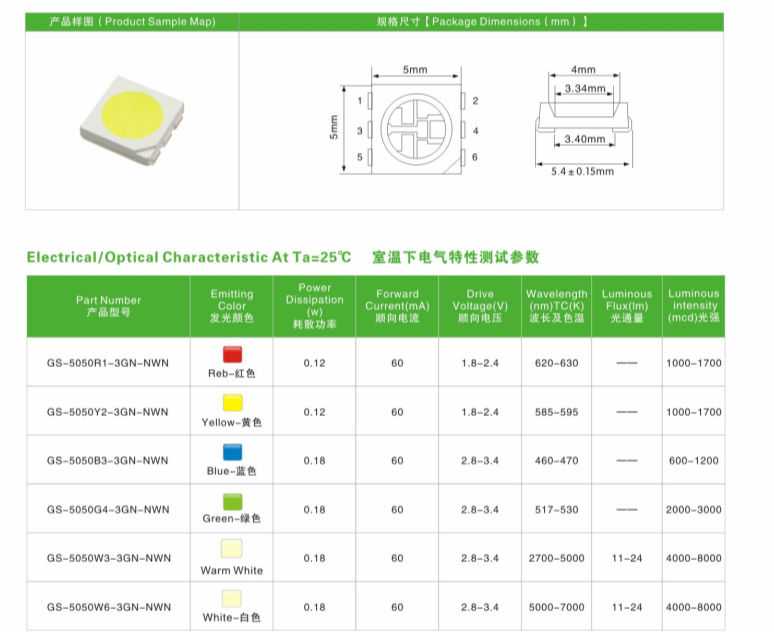

Технические характеристики SMD 5050 (datasheet)

SMD 5050 – трехкристальная матрица. Мощность светодиода 5050 пропорциональна трём матрицам 3528, помещенных в один корпус. 5050 применяется в системах поверхностного монтажа, где требуется повышенная яркость подсветки при ограниченной площади светоизлучателя.

Тип свветодиода	Цвет свечения	Размер, мм	Световой поток, Лм	Угол, град.	Ток, мА	Напряжение, В
LED-WW-SMD5050	Белый теплый	5,0 x 5,0	10,0-12,0	120-140	3 x 20	3,2-3,4
LED-CW-SMD5050	Белый
LED-B-SMD5050	Синий	2,0-2,5
LED-G-SMD5050	Зеленый	8,0-8,5
LED-Y-SMD5050	Желтый	4,5-5,0	1,9-2,2
LED-R-SMD5050	Красный
LED-RGB-SMD5050	RGB	1,6	120-140	20	1,6-2,0
2,5	20	2,8-3,2
0,6	20

Какие виды светодиодов можно встретить на прилавках

Такие световые элементы могут отличаться по множеству признаков, но все же виды их классифицируют по конструктивным особенностям. Их можно отличить по маркировке, в которой указываются следующие обозначения:

• DIP – это как раз индикаторный светодиод с небольшой силой светового потока. Корпус его состоит из эпоксидной смолы и имеет форму цилиндра с выпуклым или впалым верхом, играющим роль линзы. Внутри может быть 1, 2 или 3 кристалла разных цветов. В таком случае и ножек выводов будет больше – 2, 3 и 4 соответственно. Его прямым потомком стал диод «пиранья», который имел повышенную светоотдачу, однако он сильно нагревался и имел большой размер, а потому его производство прекратилось;
• SMD – это уже современные элементы, о которых сегодня мы расскажем подробно. Они имеют малые размеры, но яркость их значительно выше, чем у предшественников. Они используются для осветительных приборов, таких как лампы и светодиодные ленты;
• COB – одно из последних достижений в этой области. Представляет собой пластину, в которой находится множество кристаллов. Такие элементы имеют ровный и яркий свет и используются, помимо простых ламп, в прожекторах;
• «Cree» — сверхъяркие компоненты, которые производит одноименная фирма, не передающая технологию и право изготовления никому. Фонари на таких элементах могут светить на расстояние даже в 2 км.

Светодиоды «Cree» — они очень маленькие

Теперь, поняв какие бывают светодиоды, можно перейти к разбору их положительных и отрицательных качеств.

Есть ли минусы у осветительных светодиодов?

О положительных сторонах таких элементов можно говорить очень долго. Мы постараемся слишком не нагружать уважаемого читателя большим объемом информации, описав все наиболее кратко.

Осветительные приборы на таких элементах очень экономичны – вся потребляемая электроэнергия преобразовывается в световую (нагрева практически нет), что и позволяет повысить их коэффициент полезного действия почти до 100% (для сравнения, КПД лампы накаливания всего 5-15%). Срок их службы обычно около 50000 часов, что может составить от 6 до 10 лет, что создает дополнительную экономию бюджета на приобретении осветительных приборов. Да и отсутствие нити накала вкупе с прочным корпусом создает дополнительную защиту от вибрации.

Многоцветные светодиодные ленты сейчас очень востребованы

Большим преимуществом является пожарная безопасность. Подобные LED-лампы работают при помощи драйверов, которые понижают напряжение, подаваемое на светодиоды. Так же драйвер регулирует и напряжение, не позволяя резкому скачку вывести из строя элементы или создать ситуацию, при которой они могут взорваться.

Что же касается недостатков, то они совсем незначительны. Конечно, раньше стоимость таких осветительных приборов была довольно высока. Но сейчас, если сравнивать цены на светодиодные лампы и стоимость КЛЛ, то они практически сравнялись. Многие считают недостатком то, что светодиодную ленту необходимо подключать через блок питания. Однако, как выяснилось, это скорее достоинство, обеспечивающее безопасность.

Удивительное оформление праздника при помощи светодиодов

Принцип работы.

Кристалл состоит из полупроводниковых материалов, которые расположены слоями. Свечение появляется после протекания электричества между границами их соприкосновения. В одном полупроводнике (n) преобладают электроны (отрицательные частицы), а в другом (p) –  ионы – дырки (положительные частицы). Полупроводниковые соединения способны пропускать электричество только  от p -слоя к n -слою, т.е. в одну сторону.

Схема появления излучения.

Под воздействием электричества электроны из n-слоя и дырки из р-слоя начинают двигаться к р-n-переходу. Происходит рекомбинация дырки и электрона — между р-n-границей протекает ток. Электроны переходят на низший энергетический уровень, с высоких орбиталей на более низкие. Освобождается энергия, которая  излучается в виде фотонов.

Описанный процесс протекает во всех полупроводниковых диодах. Но длина волны фотона не всегда находится в заметном человеческому глазу спектре. Для появления видимости необходимо движение элементарных частиц в определенном интервале: от 400 до 700 нм. Это достигается подбором определенных химических веществ. У каждого есть особая длина волны и цвет излучения.

Самые удачные материалы получаются из соединений типа AIIIBV и AIIBVI где II, III, V и VI – валентности элементов. Например, уже упоминавшийся арсенид галлия, фосфат индия или селенид цинка  и теллурид кадмия. Подобные соединения называют прямозонными. Возможно получение разнообразных  по свечению светодиодов: от ультрафиолетовых до инфракрасных.

К другой группе относятся непрямозонные полупроводники. Это карбид кремния, сам кремний, германий и другие. Диоды из них свет светят очень неярко. Впрочем, научные работы по использованию таких веществ продолжаются. Основные поиски решения ведутся в области технологий квантовых точек и фотонных кристаллов.

Кроме света при p-n-переходе освобождается еще и тепло. Для его отвода необходим теплоотвод (часто в этой роли выступает корпус изделия) или радиатор.

Расшифровка маркировки SMD светодиодов

Марки светодиодов обозначают для того, чтобы сделать их применение более удобным. Используются для этого только 4 цифры, так что «разгадать» обозначение несложно.

Устройства классифицируют по размерам, и маркировка, по сути, указывает на величину изделия. Цифры обозначают длину и ширину в миллиметрах. Например, модель 3528 имеет размеры 3,5*2,8 мм. Остальные сведения о приборе можно получить из инструкции.

Важно! Изучать инструкцию полезно, поскольку многие китайские производители устанавливают в типичный корпус чипы меньшей мощности. При этом легко приобрести светодиод мощностью в 0,1 Вт вместо 1 Вт

Проверка светодиода с применением мультиметра

Для тестирования этих приборов подойдут те же методики, что и для обычных полупроводниковых диодов. Следует только учитывать большее падение напряжения (от 1,8 В в индикаторных до 11 В – в световых модификациях). При работе надо применять стандартные средства снятия электростатических зарядов, чтобы не повредить p-n переход.

Тестер включают в режим проверки диодов

Соблюдая полярность, касаются щупами выводов. Исправный прибор светится. Расположение анода и катода можно найти в техническом описании конкретного изделия.

Работоспособность светодиода уточнить проще, если в мультитестере есть режим проверки pnp переходов

Для более точной проверки понадобится стабилизированный источник питания.   Мультитестером замеряют ток и напряжение по стандартным схемам (последовательное и параллельное подключение). Далее выясняют соответствие полученных данных с номинальными вольтамперными характеристиками.

Производители светодиодов

Монтаж светодиодов.

В рейтинге производителей лидируют несколько фирм с мировым именем. Именно они выпускают самые качественные изделия на рынке.

1. Philips. Пожалуй, производитель, с самым известным именем. Под этой маркой выпускается множество изделий от лампочек, до телефонов. Фирма имеет заводы более чем в шестидесяти странах. Активно вкладывается в новейшие разработки. Покупает другие, более мелкие заводы и производства, которые изготавливают светодиоды.
2. Cree. Американская фирма, которая начинала свой путь с производства чипов для телефонов. Специализируется на производстве led-изделий разного назначения. РРаРазработали и выпускают светодиоды из карбида кремния, которые ярко светят.
3. Nichia. Японская компания. Одна из старейших в области изготовления светодиодной техники. Именно она разработала и внедрила выпуск синих и белых цветов led. Специализируется на производстве кристаллов. Лидер на рынке по доходам от продаж.
4. Osram. Немецкий изготовитель. Работает более ста лет в паре с Siemens. Выпускает светоизлучающие диоды, которые соответствуют мировым стандартам качества.

Из российских производителей можно отметить «Оптоган» и «Светлана-Оптоэлектроника». Обе фирмы располагаются в Санкт-Петербурге и производят светотехнические изделия. Впрочем, кристаллы для выпуска продукции закупаются за рубежом.

Корпуса чип-компонентов

Достаточно условно все компоненты поверхностного монтажа можно разбить на группы по количеству выводов и размеру корпуса:

выводы/размер	Очень-очень маленькие	Очень маленькие	Маленькие	Средние
2 вывода	SOD962 (DSN0603-2), WLCSP2*, SOD882 (DFN1106-2), SOD882D (DFN1106D-2), SOD523, SOD1608 (DFN1608D-2)	SOD323, SOD328	SOD123F, SOD123W	SOD128
3 вывода	SOT883B (DFN1006B-3), SOT883, SOT663, SOT416	SOT323, SOT1061 (DFN2020-3)	SOT23	SOT89, DPAK (TO-252), D2PAK (TO-263), D3PAK (TO-268)
4-5 выводов	WLCSP4*, SOT1194, WLCSP5*, SOT665	SOT353	SOT143B, SOT753	SOT223, POWER-SO8
6-8 выводов	SOT1202, SOT891, SOT886, SOT666, WLCSP6*	SOT363, SOT1220 (DFN2020MD-6), SOT1118 (DFN2020-6)	SOT457, SOT505	SOT873-1 (DFN3333-8), SOT96
> 8 выводов	WLCSP9*, SOT1157 (DFN17-12-8), SOT983 (DFN1714U-8)	WLCSP16*, SOT1178 (DFN2110-9), WLCSP24*	SOT1176 (DFN2510A-10), SOT1158 (DFN2512-12), SOT1156 (DFN2521-12)	SOT552, SOT617 (DFN5050-32), SOT510

Конечно, корпуса в таблице указаны далеко не все, так как реальная промышленность выпускает компоненты в новых корпусах быстрее, чем органы стандартизации поспевают за ними.

Корпуса SMD-компонентов могут быть как с выводами, так и без них. Если выводов нет, то на корпусе есть контактные площадки либо небольшие шарики припоя (BGA). Также в зависимости от фирмы-производителя детали могут могут различаться маркировкой и габаритами. Например, у конденсаторов может различаться высота.

Большинство корпусов SMD-компонентов предназначены для монтажа с помощью специального оборудования, которое радиолюбители не имеют и врядли когда-нибудь будет иметь. Связано это с технологией пайки таких компонентов. Конечно, при определённом упорстве и фанатизме можно и в домашних условиях паять BGA-микросхемы.

Типы корпусов SMD по названиям

Название	Расшифровка	кол-во выводов
SOT	small outline transistor	3
SOD	small outline diode	2
SOIC	small outline integrated circuit	>4, в две линии по бокам
TSOP	thin outline package (тонкий SOIC)	>4, в две линии по бокам
SSOP	усаженый SOIC	>4, в две линии по бокам
TSSOP	тонкий усаженный SOIC	>4, в две линии по бокам
QSOP	SOIC четвертного размера	>4, в две линии по бокам
VSOP	QSOP ещё меньшего размера	>4, в две линии по бокам
PLCC	ИС в пластиковом корпусе с выводами, загнутыми под корпус с виде буквы J	>4, в четыре линии по бокам
CLCC	ИС в керамическом корпусе с выводами, загнутыми под корпус с виде буквы J	>4, в четыре линии по бокам
QFP	квадратный плоский корпус	>4, в четыре линии по бокам
LQFP	низкопрофильный QFP	>4, в четыре линии по бокам
PQFP	пластиковый QFP	>4, в четыре линии по бокам
CQFP	керамический QFP	>4, в четыре линии по бокам
TQFP	тоньше QFP	>4, в четыре линии по бокам
PQFN	силовой QFP без выводов с площадкой под радиатор	>4, в четыре линии по бокам
BGA	Ball grid array. Массив шариков вместо выводов	массив выводов
LFBGA	низкопрофильный FBGA	массив выводов
CGA	корпус с входными и выходными выводами из тугоплавкого припоя	массив выводов
CCGA	СGA в керамическом корпусе	массив выводов
μBGA	микро BGA	массив выводов
FCBGA	Flip-chip ball grid array. Массив шариков на подложке, к которой припаян кристалл с теплоотводом	массив выводов
LLP	безвыводной корпус

Из всего этого зоопарка чип-компонентов для применения в любительских целях могут сгодиться: чип-резисторы, чип-конденсаторы , чип-индуктивности, чип-диоды и транзисторы, светодиоды, стабилитроны, некоторые микросхемы в SOIC корпусах. Конденсаторы обычно выглядят как простые параллелипипеды или маленькие бочонки. Бочонки — это электролитические, а параллелипипеды скорей всего будут танталовыми или керамическими конденсаторами.

Маркировка SMD диодов, справочник кодовых обозначений

Существующие SMD диоды или другие типы деталей могут называться чипами, или СМД компонентами. В российской схематике и промышленности их нередко именуют ТМП — технология монтажа на поверхность. Количество деталей весьма велико, поэтому обозначения собраны в электронные базы и могут быть сохранены на компьютер для быстрого определения диода или иного компонента. Объемы баз разные, но все они включают по нескольку тысяч обозначений.

Любому практику полезно иметь подобный справочник, чтобы не тратить времени на распознавание маркировки, поиск аналогов или иных вариантов использования. Иногда возникает возможность замены обычных диодов или других деталей на чипы, что дает немалый выигрыш:

• уменьшается размер;
• снижаются паразитные эффекты, проявляющиеся в емкости и индуктивности;
• улучшается работа с сигналами малых уровней.

На первый взгляд, разобраться в многообразии чипов непросто, однако, составители справочников это понимают и объединяют все данные по группам. Отдельно рассматриваются диоды, конденсаторы, резисторы и прочие типы. Это несколько упрощает ориентирование в огромных массивах данных.

Таблица напряжения светодиодов

Чтобы светодиод обеспечивал при работе все характеристики, заданные его конструкцией и технологией изготовления, ему нужно обеспечить расчетное электропитание. Например, подать на его анод и катод напряжение, которое будет немного больше прямого напряжения p-n перехода. Избыток напряжения следует «погасить» на последовательно включенном резисторе. Резистор называется токоограничивающим. Он служит для того, чтобы не допустить превышения тока через p-n переход.

У светодиода два контактных вывода – анод и катод, катод короче анода. Если длина одинаковая, то определить их можно пальчиковой батарейкой. Если появился свет, значит, перед вами анод.

Таблица. Прямое напряжение p-n перехода светодиода цветного свечения.

Цвет свечения	Напряжение рабочее, прямое, В
белый	3,5
красный	1,63–2,03
оранжевый	2,03–2,1
желтый	2,1–2,18
зеленый	1,9–4,0
синий	2,48–3,7
фиолетовый	2,76–4
инфракрасный	до 1,9
ультрафиолетовый	3,1–4,4

Технические характеристики

Технические параметры LED логично разделить на электрические (свойственные любому диоду) и оптические (которыми характеризуются осветительные светоизлучатели). Технические параметры сведены в таблицу.

Номинальный ток, мА	Наибольший импульсный ток, мА	Наибольшее обратное напряжение, В	Предельная рабочая температура, град. С	Декларированный срок службы, ч
150	300	1,2	+85	25000 — 30000

Часть характеристик (наибольший световой поток, мощность, падение напряжения и т.д.) упомянуты выше. С оптическими параметрами надо разобраться подробнее.

Телесный угол рассеяния светоизлучающего элемента

Телесный угол рассеивания света проще всего представить в виде конуса, выходящего из источника излучения. В границах конуса свет будет виден, за пределами – нет. Угол раскрыва конуса и будет искомой величиной. Для рассматриваемого полупроводникового прибора он равен 120 градусам.

Индекс цветопередачи обозначается литерами Ra или CRI. Его значение характеризует способность осветительного прибора не искажать естественные цвета окружающих предметов.

Снимок, характеризующий различные значения CRI

Он измеряется в относительных единицах. В идеале LED должен иметь Ra=100, но такой прибор еще не создан. Очень хорошим считается значение CRI=80. .90. При подобном освещении искажения естественных цветов практически не наблюдаются. Значение 70..80 считается неплохим, а вот все, что ниже, применять не стоит.

Еще один важный параметр для осветительного LED – цветовая температура, определяющая спектр излучения. Прибор с типоразмерами 5630 выпускается в следующих модификациях:

Цветовая температура, К	2800-3500	4000-4500	6000-6500	7000-8000
Характеристика свечения	Теплый белый	Естественный белый	Прохладный (cool)белый	Хододный (cold) белый
Применение	Комфортный свет для жилых помещений	Дневной свет для жилых комнат, офисов	Ювелирные магазины, музеи

Этот параметр интуитивно непонятен, в связи с ним существует много мифов и заблуждений. На самом деле к реальной рабочей температуре полупроводникового прибора он не имеет отношения, и характеризует спектр излучения люминофора. Длиной волны свечение прибора не описать – излучаемый диапазон достаточно широк. Поэтому для характеристики спектра используется аналог участка излучения абсолютно черного тела (АЧТ). Упрощенно это выглядит так: если взять АЧТ, то при абсолютном температурном нуле (0 К) оно будет выглядеть черным. Но если его начать нагревать, то оно начнет испускать видимый цвет – сначала свечение красного участка оптического диапазона, при дальнейшем повышении температуры свет будет смещаться в сине-фиолетовую область. Спектр, соответствующий температуре АЧТ, используют для описания параметров излучения светодиодных осветительных приборов.

Цветовая температура

Что такое SMD светодиоды: их характеристики и отличие от обычных

Четкая расшифровка этой аббревиатуры выглядит как Surface Mount Devices, что в буквальном переводе означает «монтируемый на поверхности». Чтобы было понятнее, можно вспомнить, что обычные световые диоды цилиндрической формы на ножках утапливаются ими в плату и припаиваются с другой стороны. В отличие от них SMD-компоненты фиксируются лапками с той же стороны, где находятся и сами. Такой монтаж дает возможность создания двусторонних печатных плат.

Такие светодиоды намного ярче и компактнее обычных и являются элементами нового поколения. Их габариты указываются в маркировке. Но не стоит путать размер SMD светодиода и кристалла (чипа) которых в составе компонента может быть множество. Разберем несколько таких световых диодов.

Вот они, LED SMD2835. Маленькие, но света от них достаточно

Параметры LED SMD2835: размеры и характеристики

Многие начинающие мастера путают маркировку SMD2835 с SMD3528. С одной стороны они должны быть одинаковы, ведь маркировка указывает, что эти светодиоды имеют размер 2.8х3.5 мм и 3.5 на 2.8 мм, что одно и то же. Однако это заблуждение. Технические характеристики светодиода SMD2835 намного выше, при этом он имеет толщину всего 0.7 мм против 2 мм у SMD3528. Рассмотрим данные SMD2835 с различной мощностью:

Параметр	Китайский 2835	2835 0,2W	2835 0,5W	2835 1W
Сила светового потока, Лм	8	20	50	100
Потребляемая мощность, Вт	0,09	0,2	0,5	1
Температура, в градусах С	+60	+80	+80	+110
Ток потребления, мА	25	60	150	300
Напряжение, В	3,2

Как можно понять, технические характеристики SMD2835 могут быть довольно разнообразны. Все зависит от количества и качества кристаллов.

Характеристики светодиода 5050: более габаритный SMD-компонент

Довольно удивительно, что при больших габаритах этот светодиод имеет меньшую силу светового потока, чем предыдущий вариант – всего 18-20 Лм. Причиной этому малое количество кристаллов – обычно их всего два. Наиболее распространенное применение такие элементы нашли в светодиодных лентах. Плотность из в полосе обычно составляет 60 шт/м, что в общей сложности дает около 900 Лм/м. Достоинство их в этом случае в том, что лента дает равномерный спокойный свет. При этом угол ее освещения максимальный и равен 120.

На таких элементах делается лампа «кукуруза»

Выпускаются такие элементы с белым свечением (холодного или теплого оттенка), одноцветными (красный, синий или зеленый), трехцветными (RGB), а так же четырехцветными (RGBW).

Характеристики светодиодов SMD5730

По сравнению с этим компонентом, предыдущие уже считаются устаревшими. Их уже можно назвать даже сверх яркими светодиодами. 3 вольта, которые питают и 5050, и 2835 выдают здесь до 50 Лм при 0.5 Вт. Технические характеристики SMD5730 на порядок выше, а значит их необходимо рассмотреть.

Параметр	Показатель
Сила светового потока, Лм	45-50
Потребляемая мощность, Вт	0,5
Диапазон рабочих температур, в градусах С	От -40 до +80
Номинальный ток, мА	150
Рабочее напряжение, В	3,1-3,2
Угол освещения	120 градусов

И все-таки это не самый яркий из SMD-компонентов светодиод. Сравнительно недавно на российском рынке появились элементы, которые в прямом смысле «заткнули за пояс» все остальные. О них сейчас и пойдет речь.

Элементы на ленте могут располагаться и в 2 ряда для яркости

Светодиоды «Cree»: характеристики и технические данные

На сегодняшний день аналогов продукции фирмы Cree не существует. Характеристики сверх ярких светодиодов их производства действительно поражают. Если предыдущие элементы могли похвастаться силой светового потока лишь в 50 Лм с одного кристалла, то, к примеру, характеристики светодиода XHP35 от «Cree» говорят о 1300-1500 Лм так же от одного чипа. Но и мощность их больше – она составляет 13 Вт.

Если обобщить характеристики различных модификаций и моделей светодиодов этой марки, то можно увидеть следующее:

Модификация	XM-L	XR-E, XP-G, XP-E, XP-C
Сила светового потока, Лм/вт	T5 (от 260 до 280)	T6 (от 280 до 300)	U2 (от 300 до 320)	Q2 (от 87,4 до 93,9)	Q3 (от 93,9 до 100)	Q4 (от 100 до 107)	Q5 (от 107 до 114)	R2 (от 114 до 122)

Сила светового потока SMD LED «Cree» называется бином, который в обязательном порядке проставляется на упаковке. В последнее время появилось очень много подделок под эту марку, в основном китайского производства. При покупке их сложно отличить, а вот уже через месяц использования их свет тускнеет и они перестают отличаться от других. При довольно высокой стоимости такое приобретение станет довольно неприятным сюрпризом.

Нить накала постепенно уходит в историю

Предлагаем Вам небольшое видео на эту тему:

SMD-светодиоды

Общеизвестно, что на второе десятилетие XXI-го века пришёлся пик использования различной светодиодной техники. При этом доминирующей областью применения таких полупроводников ожидаемо стало освещение. Огромное число осветительных изделий основывается на технологии SMD, однако далеко не все знают, что кроется за этой аббревиатурой. Сегодня мы постараемся рассказать читателям, в чём её сущность и преимущества.

Истоки светодиодного освещения прослеживаются ещё в первых поколениях пятимиллиметровых диодов выводного монтажа. Они и сегодня используются в ручных фонариках и некоторых видах светильников, однако SMD-технология всё же выглядит более перспективной. Выводные диоды не могут похвастаться ни достаточной длительностью работы, ни хорошими углами рассеивания лучей, ни высокой энергоэффективностью. Кроме того, по сочетанию габаритов и эффективной освещённости SMD-диоды заметно превосходят предыдущее поколение.







Что такое SMD-светодиоды?

Правильнее всего будет начать с расшифровки аббревиатуры. SMD по-английски означает «surface mounted device», что можно буквально перевести как «изделие, смонтированное на поверхность». Безусловно, многие скажут, что и другие типы диодов, и вообще вся электроника монтируется на некоторую поверхность, однако в данном случае ключевое отличие состоит в плотном прилегании к основанию. Те же пятимиллиметровые диоды было принято устанавливать на плату через заранее подготовленное отверстие, а здесь речь идёт о непосредственной пайке. Вместо пары длинных ножек тут присутствуют специальные контактные площадки. Их может быть от двух до пяти штук, в зависимости от количества кристаллов и продуцируемых цветов освещения. Кроме понятного уменьшения размеров изделия, упрощается и сам процесс пайки – вместо чёткого попадания припоем в тонкую ножку, в этих изделиях даётся некоторый допуск на неточность, поскольку в площадку попасть гораздо удобнее.

С эксплуатационной точки зрения очень важно, что чип, который при работе вырабатывает значительный световой поток, а потому нагревается, оказывается максимально близок к радиатору для эффективного теплоотвода. В случае с выводными диодами и просто любыми маленькими источниками света в корпусах достичь той же степени охлаждения было бы крайне проблематично. Обычно электрическая мощность одного SMD-диода лежит в диапазоне 0,01–0,3 Вт, что позволяет устанавливать их большими группами и при этом совершенно не перегружать питающее устройство. В одной вполне обычной светодиодной лампочке может находиться 30-50 светодиодов, а её потребляемая мощность при этом составлять всего 10-12 Вт.

Для сферы освещения чрезвычайно важным является показатель сферического рассеивания лучей. Благодаря тому, что диод закреплён на поверхности и непосредственно под ним нет «вредного» пространства, углы разлёта спокойно могут достигать 170° во всех направлениях, то есть, покрывать почти всю полусферу. При этом миниатюрность размеров диодов оставляет простор для установки другой микроэлектроники и драйверов в источник света или иное изделие. SMD-диоды нередко используют для индикации чего-либо, постоянно применяют в различных светодиодных табло и дисплеях. Подобные детали легко объединяются в группы или монтируются независимо, они используются в светодиодных лентах, поскольку из-за небольшого размера не боятся изгиба основания, а благодаря доступности различных типоразмеров SMD-диоды помогают реализовывать самые неординарные осветительные решения.

Технология производства полупроводников такого типа довольно обычна. SMD-кристаллы выращиваются посредством так называемой металлоорганической эпитаксии, предполагающей послойное осаждение материала из паро-газовой среды. В наше время любое производство светодиодов – это высокоточная автоматизированная технология, где на каждом этапе проверяются достигаемые характеристики изделия. К примеру, в процессе выращивания кристаллов оборудование чётко следит за тем, чтобы толщина каждого слоя была такой, как следует, с минимальным допуском. Ввиду микроскопических размеров изделий в таких случаях счёт идёт на доли микрон или ангстремы (в зависимости от страны-производителя).

После того, как кристалл будет собран из слоёв, полученный «сэндвич» легируется специальными примесями, которые обеспечивают наличие доноров или акцепторов в материале. Разные производители добиваются собственного соотношения полюсных элементов, из-за чего p-n-переход в светодиодах разных марок происходит с неодинаковой интенсивностью, влияющей на яркость и мощность изделия. Обычно механизм получения требуемого количества электронов в n-области и дырок в р-области является частью защищённой патентом технологии и особо тщательно охраняется производителем.

Следующими этапами изготовления будут вытравливание плёнки, формирование подводов к слоям с разной полярностью и покрытие этих областей новыми плёнками из металла, которые в дальнейшем станут обеспечивать присоединение контактов. Исходную цельную плёнку, которую удалось вырастить на общей подложке, машина режет на десятки и сотни тысяч мелких чипов, фактическая площадь которых обычно не превышает 1 кв. мм. Далее из них делают те самые светодиоды, которые впоследствии будут подвергнуты монтажу накладным способом, а затем помещены в лампу или светодиодный светильник.







Каждый кристаллик устанавливается в собственный миниатюрный корпус, у которого обычно уже имеются токовыводы. После его фиксации на своём месте, изделие может заливаться раствором клеевого закрепителя или покрываться специальным светооптическим составом, обеспечивающим большую прозрачность верхнего слоя. При создании обычного белого диода, на кристалл ровным слоем наносится люминофор с оттенком, который будет соответствовать необходимой цветовой температуре.

Хотя основные операции по созданию светодиода уже осуществлены, не они являются доминирующими в себестоимости его изготовления. К примеру, просветляющее оптическое покрытие не обеспечивает фокусировку света от изделия, а только лишь позволяет ему проходить сквозь слои к поверхности с минимальными потерями. Потому на финальных стадиях поверх диода крепится отдельно изготовленный светопрозрачный купол, призванный консолидировать лучи и направить их под требуемым телесным углом. Кроме того, готовому изделию нужен индивидуальный микроскопический радиатор, представляющий собой фрагмент тончайшей металлической пластинки, по форме повторяющей основание светодиода. Ввиду высокой точности этой работы и применения специальных материалов, только два последних этапа вносят около 50% в конечную стоимость каждого готового полупроводника рассматриваемого типа.

В тесной связи с SMD-технологией находится СОВ-технология. Можно сказать, что вторая фактически невозможна без первой – и вот, почему. Ещё одна аббревиатура, СОВ, расшифровывается как «chip-on-board», то есть, «чип на плате», однако формирование светового чипа без SMD-диодов невозможно. Сущность данной концепции состоит в том, что некоторое количество светодиодов поверхностного монтажа одновременно размещаются на общей подложке. При этом используются кристаллы без корпусов и собственных керамических подложек. Для консолидации свечения большого количества разрозненных кристаллов вся площадка с ними заливается цельным слоем люминофора. Данный подход стал популярен потому, что он с одной стороны снижает стоимость производства ввиду меньшей технологичности процесса изготовления и точности дозировки люминофора, а с другой – заметно увеличивает эффективную яркость свечения и углы разлёта лучей у того светоприбора, который будет собран на основе СОВ-технологии. К категории подобных изделий относится довольно большой класс прожекторов и некоторые виды промышленных светильников.

Вне зависимости от мелких аспектов производственного процесса, ключевым отличием SMD-диодов является то, что в конечном итоге они всё равно размещаются на общем основании. Их индивидуальная металлическая подложка позволяет быстро отводить тепло не только в стороны, но и через плату, на которой они закреплены. При необходимости активно охлаждать светоизлучающую поверхность ввиду большой мощности самого прибора, такой общий радиатор гораздо проще обдувать вентилятором.

С точки зрения оптики SMD-технология обеспечивает очень хорошее соотношение между фокусировкой света и рассеиванием лучей. В условиях значительного количества небольших источников нужный эффект достигается почти автоматически, без применения более сложных и дорогостоящих оптических систем или каких-либо приёмов. Яркий сфокусированный поток вполне может себе позволить потери в 5-8% от силиконовой оболочки или защитного стекла, не уменьшив при этом фактические эксплуатационные характеристики готового прибора.







Характеристики SMD-светодиодов

Принцип маркировки полупроводников такого типа очень прост: в его основу положено указание размеров в миллиметрах без запятой. Так, диоды SMD 3528 будут иметь 3,5 мм в длину и 2,8 мм в ширину, а надпись SMD 5050 означает, что перед Вами квадратное изделие со стороной 5 мм. Логично было бы предположить, что большие по размеру изделия будут давать большую яркость, однако это неверно. Речь скорее должна идти о площади излучения, а за яркость будет отвечать ток, который пропускается через эти диоды.

Наибольшее распространение сегодня получили как раз именно те два типоразмера, которые указаны выше – SMD 3528 и SMD 5050. Их активно используют в светодиодных лентах на 12 В и небольших сигнальных лампочках, например, автомобильных. При этом в светильниках и обычных лампах зачастую применяются иные модификации. Например, в последние годы усилилась тенденция к применению типоразмеров SMD 5630 и SMD 5730 для бытовых и промышленных светоприборов.

Если Вам доведётся столкнуться с пайкой подобных диодов вручную, может возникнуть резонный вопрос: где на изделии находится какой полюс. Производители позаботились о том, чтобы катод и анод было обнаружить очень легко – визуально и без применения измерительной техники. Если рассмотреть SMD-диод вблизи, можно обнаружить, что один (у квадратных моделей) или два (у прямоугольных) уголка изделия немного срезаны. Тогда та контактная площадка, которая находится со стороны среза, будет являться минусовым электродом, а противоположная ей – плюсовым.

Также следует отметить, что электрические характеристики светодиодов разного типоразмера отличаются, а потому их нельзя считать полностью взаимозаменяемыми на схеме. Для примера, SMD 3528 рассчитаны на ток в 20 мА, а SMD 5730 – в 30 мА. При этом расчётная мощность первых составляет всего 0,06 Вт, а у вторых может доходить до 1 Вт. Ввиду приведённых здесь характеристик становится понятно, почему не следует совместно подключать светодиоды разных типов в один контур. При монтаже это существенно усложняет пайку на основание с одинаковыми интервалами, а в процессе эксплуатации грозит перегревом диодов одного типа. Более того, из-за разницы рабочих токов и энергопотребления, из строя может выйти не только самый «слабый» элемент, но и весь контур.

Принципы монтажа полупроводников таковы, что их всегда следует подключать только вместе с резистором или специальным драйвером, который будет способен обеспечить ограничение по величине силы тока. При последовательном соединении SMD-светодиодов, как в ленте, необходимо группировать их по три штуки и также защищать резистором с корректно подобранными характеристиками. Прежде всего, следует понимать, что любой диод имеет чрезвычайную чувствительность к силе тока. Если она даже незначительно и краткосрочно повысится, это сразу же приведёт к снижению срока службы полупроводников. Некоторые экспериментаторы порой умышленно «разгоняют» диоды, подавая на них ток выше нормативного значения, однако при этом они обычно знают, что сознательно уменьшают ресурс светоприбора и подвергают дополнительной опасности сам контур питания. Специалисты же советуют всегда чётко придерживаться инструкции.

Характеристики светодиодов SMD 3528 5050 5630 5730 3014 2835

SMD – surface mounted device – устройство, монтируемое на поверхность. В исполнении SMD сейчас выпускается очень много различных электронных компонентов. Это не только светодиоды. В основном вся электроника использует платы с поверхностным монтажом. Электронные компоненты монтируются на поверхность платы. Их выводы не проходят через сквозные отверстия, а припаиваются к площадкам. При промышленном производстве могут применяться тугоплавкие припои. Иногда используется припои без свинца.

Cодержание

Маркировка светодиодов.

Такие SMD светодиоды маркируются четырьмя цифрами. Первая пара – длина, вторая – ширина. В каждой паре первое число целое число в мм, второе число – десятые доли миллиметра. Светодиод 5050 – имеет размеры 5 на 5 мм. 3528 – размеры 3.5 мм на 2.8 мм. Дополнительной информации маркировка не несет. Подробные характеристики описаны в сопроводительной документации на партию приборов. Ознакомление с сопроводительной документацией очень важно, так как производитель в один и тот же корпус может поместить кристалл разной мощности. В итоге вместо одноваттного источника света есть шанс получить осветитель на порядок слабее.

Светодиоды Super Flux Piranha (Пиранья)

Особая группа светодиодов, широко применяемых в рекламной промышленности и в автотюнинге — сверхъяркие светодиоды Piranha прямоугольной формы. Светодиоды отличаются особой формой основания, и улучшенными рассеивающими свойствами. Они удобно и жестко крепятся четырьмя выводами на печатную плату или на другое плоское основание.

Виды светодиодов

Цвета: белый, красный, зеленый и синий. Размеры — от 3 до 7,7 мм. Благодаря подложке большей площади и высокой теплопроводности, ток через светодиод может доходить до 50 мА при напряжении до 4,5 вольт. Угол рассеяния достигает 120 и более градусов.

Технические характеристики SMD светодиодов.

В большинстве случаев есть связь между типоразмером и характеристиками. Однако, если речь о «китайских поделках» ситуация может отличаться коренным образом.

Основными характеристиками являются:

• мощность;
• номинальная сила тока;
• типоразмер;
• поток;
• угол распространения света;
• цвет свечения;
• рабочая температура;
• количество кристаллов в едином корпусе.

SMD 3528 технические характеристики.

Корпус диода монтируется на контактные площадки платы. Может эксплуатироваться в широком диапазоне температур. В корпусе может быть расположен либо один, либо три кристалла. Имеются и кристаллы, излучающие разные цвета (RGB). Производится компаниями: Samsung, LG, Philips. Китайские варианты имеют худшее качество, яркость значительно ниже. У оригиналов основание – медное. Так как медь лучше отводит тепло, то во время работы оригинальный smd led 3528 греются меньше. Документация на оригинальные светоизлучающие полупроводники соответствует стандарту LM80. Это означает, что будет указано не общее количество часов работы, а количество часов до снижения светового потока до восьмидесятипроцентного уровня. Ну и соответственно аналоги и оригинал не могут стоить одинаково. Аналог будет дешевле. Катод (минус, отрицательный вывод) расположен со стороны среза на корпусе.

SMD 5050 технические характеристики.

Именно этот вариант стал давать необходимый и достаточный световой поток при малых размерах. Они способны выдавать до 80 Лм на 1 Вт потребленной электроэнергии. Фирменные варианты отличаются низким уровнем деградации. За 3000 часов эффективность падает не более чем на 4%. Внимание! Подделки очень сложно выявить, необходимо подключить. Не оригиналы имеют яркость в три раза меньше. Визуально подделку практически невозможно распознать. Основные параметры приведены в таблице ниже.

SMD 5630 технические характеристики.

На их основе собираются светодиодные лампы мощностью до 90 Вт. Производятся многими компаниями. Дешевые китайские подделки имеют характеристики хуже в 3-4 раза и весьма чувствительны к перегреву. В отношении smd led 5630 и 5730 есть простое правило. Мощность лампы равна количеству диодов помноженному на 0. 15. Так что не стоит верить продавцам.

SMD 5730 технические характеристики.

Этот светодиод имеет габариты чуть большие, на 0.1 мм. Формально это сверхяркие led средней мощности. В этот корпус упаковываются кристаллы различной мощности. Визуально между ними практически нет отличий. Оригиналы выпускаются только известными брендами и в недорогих лампах не могут встречаться. Двухкристальные модификации мощностью 1 Вт имеют маркировку 5730-1. Модели с улучшенным кристаллом дают до 158 Лм\Вт.

SMD 2835 технические характеристики.

Согласно маркировке, диод имеет линейные габариты 2.8 мм на 3.5 мм. Изготавливается на керамической подложке. Кристалл диода заливается компаундом для защиты от внешних воздействий. Контакты для монтажа находятся с обратной стороны. Они также выполняют роль теплоотвода.

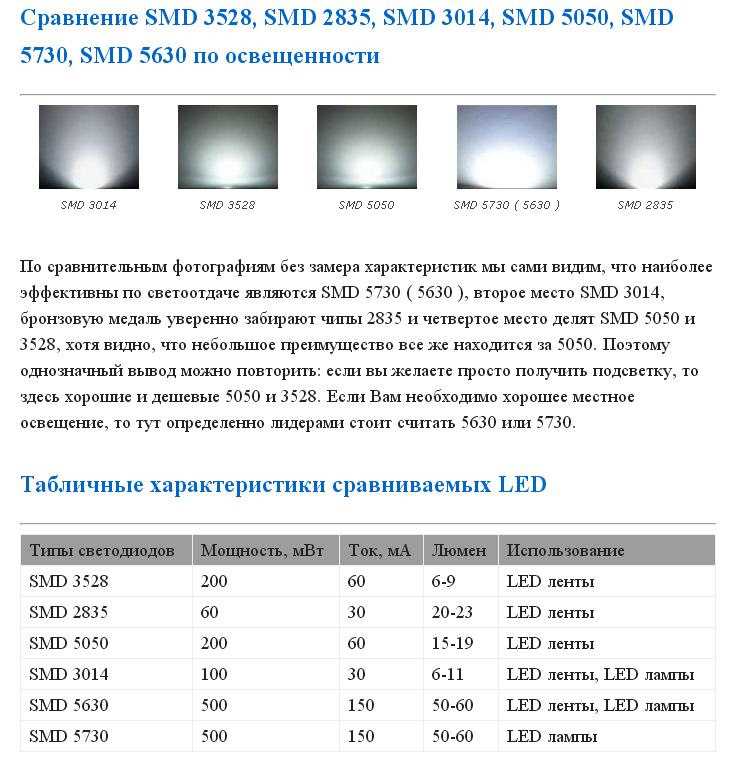

Таблица. Технические характеристики.

Основные выводы

Быстродействие и отличные технические характеристики светодиодных ламп сделали их самым популярным источником освещения. Правильно подобранные параметры прибора позволяют организовать эффективное освещение с наименьшими затратами электроэнергии. Выбирая лампочку, обязательно следует обратить внимание на ее мощность и светоотдачу. А чтобы прибор освещения идеально вписался в обстановку и исправно выполнял свои функции, нужно учесть цветовую температуру выбранных диодов.

Предыдущая

СветодиодыКак подключить светодиод к 12 Вольтам

Следующая

СветодиодыЧто лучше ксенон или светодиодные лампы для авто

Требования к подключению.

Все осветительные полупроводниковые приборы, в том числе smd требуют качественного электропитания. Сила тока не должна превышать номинальное значение. Наиболее целесообразным является применение светодиодного драйвера. Иногда его называют блоком питания. Это не совсем точные термины. Наиболее верно – источник тока. В отличие от стабилизированного источника напряжения, источник тока поддерживает постоянным именно ток, выходное напряжение может отличаться. Превышение номинала питания для диода ведет к преждевременной деградации и скорому выходу из строя – перегоранию.

Кроме того, многие LED нуждаются в радиаторе для отвода тепла. Несоблюдение температурного режима также приводит к уменьшению ресурса.

Для обеспечения надежного питания требуется обеспечить качественное соединение. Прежде чем осуществлять пайку smd led на плату, желательно проверить полупроводник, так как не исключен заводской дефект.

Лазерные диоды

И напоследок еще об одном типе, который нельзя отнести ни к индикаторным, ни к осветительным LED, – лазерный диод. Собственно, светодиодом его можно считать с натяжкой, поскольку по технологии производства он не имеет ничего общего с обычными LED.

Лазерные диоды

Лазерные диоды представляют собой особым образом обработанные полупроводниковые кристаллы, которые при подаче напряжения генерируют очень узкий пучок света. При этом образцы нового поколения позволяют получить угол расхождения луча в пределах 5-10⁰. Встречаются как модели, работающие в видимом диапазоне, так и вне его (УФ и ИК).

Лазерные диоды

Широкое применение эти диоды нашли в лазерных указках, целеуказателях, DVD-приводах, оптических компьютерных мышах, линиях оптоволоконной связи.

Проверка и пайка светодиодов SMD.

Самое простое – это проверка светодиода при подключении к источнику тока. Так можно оценить не только работоспособность, но и качество. Ошибочная полярность не причинит вреда – он просто не загорится. При правильной полярности свечение должно быть без вспышек. Если наблюдаются периодические вспышке, то это говорит, о том, что было превышено номинальное значение силы тока, либо был перегрев. К эксплуатации этот полупроводник уже не пригоден.

Проверка светодиода подачей питания

Проверить светоизлучающий диод можно и при помощи мультиметра. В одном направлении сопротивление должно быть намного больше, чем в обратном. Если в двух направлениях тестер показывает низкое сопротивление – это означает пробой, если сопротивление – бесконечность, то – обрыв. Стоит отметить что сейчас на рынке есть современные модели SMD у которых сопротивление в обоих направлениях составляет сотни кОм. Это связано с тем, что в составе таких SMD-светодиодов присутствуют различные транзисторы и полупроводниковые резисторы.

Ручная пайка светодиодов требуется в основном в процессе ремонта. Качественная пайка светодиодов – половина успеха сборки схемы. Следует учитывать, что перегрев может не очень хорошо сказаться на кристалле светодиода, поэтому очень важно выдержать температуру. При температуре 200 C° SMD-диод начинает деформироваться, а при 230 С° вовсе расплавиться.

Замена состоит из нескольких этапов:

• демонтаж неисправного smd led;
• подготовка площадки;
• установка диода;
• пайка выводов;
• промывка и иногда нанесение защитного слоя.

Некоторые светодиоды могут иметь теплоотвод – подложку, которая тоже паяется к плате. Это затрудняет демонтаж элемента. Неисправный светодиод наиболее удобно демонтировать при помощи паяльного фена. При этом желательно использовать насадку с небольшим диаметром. Поток воздуха должен быть небольшим и направлен под светодиод, чтобы не сдуть соседние элементы и не деформировать сам светоэлемент. Температуру фена желательно выставить 300 С°. Излишки припоя (если они будут) можно удалить при помощи оплетки.

Для пайки потребуется флюс и припой. Некоторые в качестве флюса используют таблетку аспирина. Этого категорически делать нельзя. Аспирин – это кислота, а кислота разрушает пайку. В качестве припоя можно использовать паяльную пасту. Она представляет собой мелкие шарики припоя и флюса. Для удобства плату желательно зафиксировать.

Пайку можно производить как паяльником, так и при помощи термофена (компонент паяльной станции). Паяльная паста наносится только на контактные площадки, всю плату не надо обмазывать. LED в правильной полярности устанавливается на место пайки при помощи пинцета. Поток воздуха направляется к месту пайки. Обычно хватает нескольких секунд, чтобы светодиод был надежно припаян к плате. При этом паста начинает плавится. Флюс испаряется достаточно быстро. В итоге получается качественное соединение выводов диода и контактной площадки. Для защиты от перегрева корпус smd-компонентов прикрывают металлической фольгой. Использование ИК паяльной станции аналогично.

Использования термофена для пайки

Если термофена нет, то можно воспользоваться паяльником. Однако, это не лучший способ. Большие мощности не нужны. 15-20 Вт – вполне достаточно. Очень важно, чтобы жало паяльника не было толстым и было хорошо пролужено. Если применяется обычный припой, то пайка должна производиться быстро. В качестве флюса удобно применять спиртовой раствор канифоли. Прикладывать жало паяльника следует только к контактам. Излишки припоя можно удалить паяльником, излишки флюса смываются спиртом. Лучше использовать изопропанол.

Пайка светодиода паяльником

Есть несколько рекомендаций:

• Используйте качественные припой и флюс.
• Не перегревайте корпус smd-светодиода. Время нагрева или контакта с паяльником не должно превышать минимально необходимое.
• Температуру ограничивайте не более 2600 С

Индикаторные и осветительные LED

Чтобы яснее представлять, какие бывают светодиоды, их можно разделить на две большие группы: индикаторные и осветительные.

Индикаторные используются в основном в целях цветовой индикации, а также при подсветке дисплеев, приборных панелей и других приборов. То есть это светодиоды сравнительно небольшой мощности (до 0.2 Вт) с умеренной яркостью.

Осветительные LED используются при освещении помещений в составе светодиодных ламп и лент, в автомобильных фарах и везде, где требуется получить высокую интенсивность свечения. Мощность таких светодиодов может достигать десятков ватт.

Распространенный вид светодиодов – COB

Другими, наиболее распространенными и модными видами являются диоды COB типа (Chip On Board – англ. чип на плате). В этом случае на одну плату ( подложку ) монтируется от 9 и более кристаллов. Их заливают люминофором. В таком виде мы получаем светодиод с большой яркостью. Данная технология упростила и существенно удешевила изготовление светотехнических LED устройств. Световой поток COB диодов на порядок больше, чем у СМД.

Основное назначение – освещение. В то время, как COB диоды можно использовать и в качестве индикаторов.

В плане ремонтопригодности COB наименее предпочтительны, т.к. в случае перегорания придется поменять всю матрицу.

И кстати, мною давно замечено, что в COB чипах достаточно сложно (простому обывателю) определить количество, размер кристаллов. А соответственно и сопоставить полученные измерения ( подсчеты ) с заявленными характеристиками источников света.

Ну и последняя новинка 2020 года в твердотельном освещении – filament светодиоды.

Типы светодиодов: по цветовой температуре

Традиционные неорганические светодиоды доступны в различных цветах. Первые типы светодиодов, которые были изготовлены, были красными, но с тех пор были введены многие другие цвета. Теперь они доступны в следующих цветах: Из доступных цветов синие и белые светодиодные типы дороже, чем светодиоды других цветов в результате более высоких издержек производства.

В дополнение к светодиодам, излучающим видимый свет, другие изготовляются для испускания инфракрасного излучения. (Читайте статью про инфракрасные светодиоды). Эти часто используются для таких приложений, как телевизионные пульты дистанционного управления, где видимый свет отсутствует. Цвет светоизлучающего диода определяется полупроводниковым материалом, используемым в диоде. Хотя пластиковое тело диода может быть окрашено, это не то, что придает диоду его цвет.

Новый вид светодиодов – filament

Данный тип диодов сформировался не так давно. Но сразу полюбились покупателями. И это не мудрено, т.к. при одинаковой мощности ( в сравнении с COB или SMD ) мы можем получить большую освещенность.

Пока основное применение filament светодиодов — LED лампы. Филаментные светодиоды монтируются на стеклянную или сапфировую подложку. Технология – Chip-On-Glass. В результате чего, свет распространяется на 360 градусов. Достаточно интересная и «далеко идущая» технология.

Виды, характеристики, маркировка smd-светодиодов — обзор и сравнение

Светодиодная лента — источник света, собранный на основе светодиодов. Представляет собой гибкую печатную (монтажную) плату, на которой равноудалённо друг от друга расположены светодиоды.

Светодиодные ленты популярны, поскольку простота и удобство работы с ними позволяют реализовать множество идей. Причем сделать это можно не только быстро, но и относительно дёшево и без особых знаний.

Ленты легко гнутся и повторяют очертания интерьера или предметов. Они могут использоваться в качестве подсветки и для основного освещения. В этой статье мы рассмотрим какие бывают светодиодные ленты.

Устройство

Светодиодная лента – это линейный источник света. Конструктивно она представляет собой гибкую печатную плату на клейком основании. На ней расположены светодиоды. Она нарезается кратными отрезками по линии отреза, она наносится между контактными площадками.

Важно:

Не заламывайте ленту и не изгибайте её в одном месте – все повороты должны происходить плавно, а повороты под прямым углом делайте с помощью специальных коннекторов. Минимальный радиус изгиба от 2 до 5 сантиметров (в зависимости от модели).

В зависимости от количества светодиодов на 1 метр отличается кратность нарезки по длине. Например, для 12В светодиодной ленты кратность нарезки зависит от количества светодиодов на метр – обычно это 3 штуки в секции. На рисунке ниже выделена 1 секция, там же видна и линия разреза – на ней изображена полоса и ножницы.

Если лента с большим количеством светодиодов, например, 120 штук на 1 метр, то их располагают в два ряда. Ниже вы видите 24В LED-ленту. У неё в одной секции 6 светодиодов, а в изображенной модели 2 ряда по 6 на одном отрезке.

Изделия, рассчитанные на 220 вольт тоже можно разрезать, но там секции гораздо длиннее, а именно кратность реза равна 1 метру или 60 светодиодам, а модели где 120 светодиодов на 1 метр можно резать через каждые 50 см. Часто встречается комплект поставки из 2 метров 220В ленты и адаптера для питания (это обычный диодный мост – выпрямитель напряжения).

Светодиодные ленты, рассчитанные на 5 вольт, имеют кратность нарезки 1 светодиод. Их можно запутывать от USB или адаптеров для зарядки мобильных телефонов.

Но количество светодиодов в одной секции может отличаться, это зависит от схемы их соединения.

Классификация и маркировка

Разновидностей LED-лент достаточно много и у каждой есть свои особенности. Они отличаются по типу светодиодов и их количества, от этого зависит и световой поток, и потребляемая мощность изделия. Также есть различия по напряжению питания, влагозащите и прочим параметрам.

• По напряжению питания ленты можно разделить на такие виды:
• — 220В;
• — 24В;
• — 12В;
• — 5В.
• Наиболее распространены 220 и 12-вольтовые типы led-ленты. Например, 12-вольтовые бывают на:
• — 30;
• — 60;
• — 120 штук на 1 метр.
• На рисунке ниже вы видите длину отрезка для разной плотности светодиодов.

1. Количество светодиодов в одном метре зависит как от питающего напряжения, так и от конструкции конкретного изделия.
2. Но количество светодиодов на 1 метр не является основным в вопросе влияния на излучаемый световой поток и потребляемую мощность. На это влияет и тип светодиодов, они бывают таких типоразмеров:
3. — 3528;
4. — 2835;
5. — 5050;
6. — 5630;
7. — 5730.

На самом деле видов используемых светодиодов много, и в продаже можно найти ленты с любым их типом. Их характеристики мы рассматривали в статье Виды, характеристики и маркировка SMD-светодиодов.

Последним отличием присущим всем видам лент является класс пылевлагозащиты IPxx. Где вместо xx – цифры и чем они больше, тем большая защита от влаги обеспечена изделию. Типовые варианты:

— IP20-23 – фактически защита отсутствует, такую ленту можно использовать в сухих и не пыльных местах.

— IP65 – наиболее распространена, допускается попадание капель и струй воды, а значит и эксплуатация на улице и в сырых местах.

— IP67 – напоминает по конструкции шнур дюралайт, на концах ленты устанавливаются заглушки для её герметичности. Может использоваться в воде. Может обозначаться как Waterproof, WP или W65.

— IP68 – самый защищенный вариант, также может использоваться в воде, допускает освещать бассейны и водоёмы, располагая изделие на дне. Может обозначаться как ExtraWaterproof, EWP или W68.

Маркировка выглядит и расшифровывается следующим образом.

RGB-ленты

Многоцветные светодиодные ленты или RGB чаще всего выполняются на светодиодах типа 5050. Они отличаются от остальных видов тем, что в их корпусе расположено три кристалла типа тех, что используются для 3528. На рисунке ниже вы видите сравнение белых светодиодов 3528 и 5050.

Благодаря этому получается использовать три основных цвета для формирования множества оттенков: красный, зелёный и синий. На рисунке ниже изображен внешний вид RGB 5050.

Соответственно ленты с RGB-светодиодами подключаются 4-мя проводами. Общий плюс и минус от каждого из цветов. Для их работы нужно использовать специальный RGB-контроллер.

Кроме лент с трёхцветными светодиодами бывают RGB-ленты с одноцветными светодиодами, в таком случае принцип их работы подобен, отличие лишь в том, что могут использоваться светодиоды отличные типоразмером от 5050, а значит и выдавать иные показатели светового потока (более яркие или наоборот тусклые) в них светодиоды чередуются по цветам.

Но в последнее время появилось больше моделей, к ним можно отнести RGBW и RGBWW, они также бывают в разных исполнениях.

Вариант первый – четырёхконтактные светодиоды 5050 пример такого решения вы можете видеть ниже, но помните в этом случае они уже используют 5 проводов для подключения — общий плюс и минуса от красного, зелёного, синего и белого каналов.

Нужен также и RGBW контроллер. Такое решение позволяет добиться большего варианта оттенков подсветки и её яркости в частности в белом цвете.

• Другой вариант – когда используются трёх контактные 5050, поочередно чередующиеся многоцветные RGB-чипы и обычные белые холодного или тёплого свечения (это видно на фото – цвет люминофора отличается).

RGBWW можно расшифровать как Red, Green, Blue, Warm white + white, тогда один светодиод излучает нейтральный или холодный белый, а другой тёплый. Также требует следующего вида контроллеров – пятиканальных, в данном случае для подключения используется 6 проводов.

Адресная светодиодная лента

Отдельный тип ленты, который позволяет делать не просто подсветку, а целые светодиодные мониторы – это адресная светодиодная лента. Её отличие заключается в том, что вы можете управлять цветом свечения каждого светодиода по отдельности. Её часто называют «умная светодиодная лента» или «smart led strip».

1. Их производят в лентах или модулях на основе микросхем WS2811, что изображено на рисунке ниже.
2. Или же на базе чипов WS2812B – это светодиод с упомянутой выше микросхемой, но в одном корпусе типоразмера 5050.
3. Также есть модель WS2812S с шестью выводами для раздельного питания светодиода и микросхемы.
4. В продаже можно найти и интересные модули разных форм, как например кольцевой изображенный ниже.
5. Ленты также возможно отрезать по линии с отметкой.
6. Так они выглядят «в бою»:
7. Интересно:
8. Есть выводные 5мм светодиоды совместимые по протоколу с предыдущими, их маркировка PL9823.
9. Чтобы представить, как такое устройство может работать посмотрите видео:

Особенность устройства заключается в том, что вы передаёте на вход DIN пачку из 24 бит, по 8 бит на значение для ШИМ-управления каждым из цветов – после чего подаётся сигнал они передаются на DO (DOUT), который соединяется со следующим светодиодом. Получается нечто подобное сдвиговому регистру и последовательному вводу данных. При этом ШИМ работает на частоте 400 Гц, что незаметно глазу, но всё же заметно при съемке видео.

Стоит отметить, что здесь передача данных происходит по одному проводу, поэтому нельзя организовать классические пачки из единиц и нулей. Поэтому длинна импульса определяет, что примет чип – ноль или единицу.

• Подробнее это рассмотрено в видео:
• Нюанс: Цвета идут в порядке «зелёный-красный-синий», а не как обычно «красный-зелёный-синий».
• Недостатком является то, что если один из светодиодов сгорит – то перестанут светиться и те что расположены в цепи после него, так как данные дальше передаваться не будут.
• Поэтому (а может и по другим причинам) была разработана следующая модификация – это чипы WS2813, они также с шестью выводами.

Внимательные могли заметить, что появился «BIN». Он соединяется с DIN предыдущего светодиода, таким образом при появлении сгоревшего пиксела (светодиода в ленте или матрице) данные в любом случае передаются, подробнее этот вопрос рассмотрен на этом видео.

Есть и контроллеры для подобных лент. С их помощью можно управлять свечением светодиодов со смартфона.

Не менее интересна и модель контроллера на плате ESP8266, о которой мы говорили в этой статье — Способы дистанционного управления микроконтроллером.

Ранее ЭлектроВести писали о видах светодиодов и их характеристиках.

По материалам electrik.info.

Отличия дешевой и дорогой светодиодной ленты. Технические характеристики SMD 3528, 5050

Светодиодная лента это одна из разновидностей светодиодного светильника, выполненного в виде гибкой пластиковой основы с клеящим слоем на обратной стороне и расположенными на ней светодиодами. Она используется для декоративной подсветки интерьера, а также как альтернатива основному источнику освещения. Поставляется в пластиковых катушках.

Длина в катушке — 5 метров. Лента представляет из себя единую медную плату, на которой расположены резисторы и светодиоды. Эти пять метров состоят из отдельных сегментов по 5 см каждый.

Например у ленты SMD3528 на таком сегменте располагается 1 резистор и 3 светодиода. У ленты SMD5050 для каждого светодиода установлен свой резистор. По краям сегмента расположены линии разреза и места под пайку. Таким образом при необходимости ленту можно укоротить только на длину кратную длине сегмента.

Медное основание светодиодной ленты — это фактически те же самые провода, только в плоском исполнении. По сечению они рассчитаны на ток, способный запитать участок не более 5м. Самостоятельное удлинение ленты может привести к ее выходу из строя.

Светодиодные ленты бывают нескольких типов:

• одноцветные или монохромные

• цветные или RGB=Red-Green-Blue (красный-синий-зеленый)

Отличить одноцветную от RGB можно по количеству припаянных проводков. На монохромной их всего два, а на цветной четыре.

При этом для подключения одноцветной нужен только блок питания, а для RGB ленты еще обязателен контролер.

• открытые

• защищенные от влаги

Также они делятся по размеру светодиодов и способу их применения. Самые распространенные это:

Менее популярны:

Что такое SMD и как оно расшифровывается? SMD от английского Surface Mounted Device — устройство поверхностного монтажа. То есть светодиод припаянный на подложку сверху.

Цифры после SMD обозначают размер светодиода в миллиметрах — его длина и ширина.

Данный вид имеет светодиоды небольшого размера 3,5мм * 2,8мм. Яркость такого диода всего 4-6 люмен. Ширина ленты 8мм. Такой тип используется исключительно для декоративной подсветки.

Она не слепит глаза и по причине маломощности позволяет сэкономить на покупке мощных блоков питания.

SMD3528 выпускается монохромных цветов и не способна менять свою расцветку при работе.

SMD5050 имеет светодиоды размером 5мм на 5мм. Такие светодиоды уже могут заменить основное освещение, так как мощность всего одного элемента здесь 11-25 люмен.

Это будет давать световой поток равный 60 ваттной лампочке накаливания. Собственно потребление SMD5050 всего 15 Вт. Ширина ленты — 10мм.

Она примерно в 3 раза ярче чем SMD3528. Одно из главных ее преимуществ — способность менять цвета под управлением RGB контроллера.

SMD2835 выдает около 50 люмен на один чип. Отличается высокой ценой. Ширина — 8мм.

Высокая светоотдача имеет и обратную негативную сторону — нагрев поверхности. Без хорошего теплоотвода применять такую ленту запрещено.

В качестве него используйте алюминиевый профиль, желательно с матовым экраном. Он будет рассеивать свет, сглаживая слепящий эффект.

Светодиоды 2835 и 3528 очень похожи друг на друга, как их быстро различить? Дешевый чип 3528 имеет большую высоту, а дорогой и яркий SMD 2835 — имеет низкий профиль для лучшего охлаждения и отдачи тепла.

Самый мощный чип 5630 (5730). У него светоотдача — 60 люмен.

Он еще больше требователен к охлаждению. Применяется в основном для подсветки дорогих интерьеров и в витринах не дешевых магазинов и бутиках.

Сравнение технических характеристик светодиодных лент SMD3528, 5050, 5630, 5730 сведенные в одну таблицу:

Одно из отличий светодиодных лент между собой — это количество светодиодов. Когда вам в магазине говорят SMD 5050 на 60 диодов это означает, что в 1 метре ленты расположено 60 диодов. Бывают изделия на 30-60-72-90-120-180-240 диодов.

Тут все просто, чем больше смонтировано на ленте светодиодов и чем они больше по размеру, тем больше ее мощность. Самая маломощная — это SMD 3528 на 60 диодов. Ее мощность всего 4,8Вт.

Яркость светодиодной ленты пропорциональная ее мощности. Чем она мощнее, тем ярче будет светить. Только не путайте здесь зависимость от количества, и всегда обращайте внимание на размеры самих светодиодов.

Лента с 30-ью элементами может светить гораздо ярче, чем с 60-ью.

Степень защиты ленты обозначается двумя латинскими буквами — «IP» и двумя цифрами после них.

Она не защищена от влаги, брызг и очень слабо защищена от механических воздействий. Открыты места пайки, контакты и т.д. Некоторые производители прописывают в документах IP33, но это также можно отнести к изделиям без защиты.

При попадании влаги на такую ленту может произойти замыкание и она перегорит.

• ленты с защитой IP65 или IP54

На нее с верхней стороны нанесен защитный состав. Среди специалистов ее называют — лента в силиконе. На самом деле это не силикон, а эпоксидное покрытие.

Эта светодиодная лента боится морозов, потому что ее защита при отрицательных температурах просто дубеет и становится жесткой и хрупкой.

Это уже вполне герметичное изделие. Такую ленту можно монтировать даже на улице. Она помещена в силиконовый чехол и не боится влаги и дождя.

• максимальная защита IP68

Такая лента укладывается в П-образный силиконовый профиль и сверху заливается эпоксидным составом. Она способна выдержать даже помещение в воду. Часто применяется для подсветки в фонтанах или в ванной.

Ознакомившись со всеми характеристиками при следующем походе в магазин на вопрос продавца: «Какую вам светодиодную ленту нужно?» вы должны смело и со знанием дела ответить:

«Мне нужна светодиодная лента SMD 5050 на 60 диодов, со степенью защиты IP65 и чтобы ее световой поток был хотя бы на 1200 люмен».

• Что обозначают сокращения и аббревиатуры из цифр и букв в полном названии марок светодиодных лент:

Самая «размытая» характеристика, но самая важная для вас — это класс качества ленты. Почему одни и те же экземпляры с одинаковым количеством светодиодов, мощностью, одной степени влагозащиты стоят совершенно разных денег?

Как отличить хорошую ленту от не качественной и в чем разница? Чтобы это понять нужно знать из чего состоит светодиодная лента.

Три ее главных компонента:

• подложка или гибкая печатная плата

Несмотря на похожесть, у лент стандартного класса и у премиум лент отличается все, начиная от подложки. В премиум варианте в ее состав входит гораздо больше меди. Такая лента попросту толще.

Ее токопроводящая способность за счет этого гораздо выше, плюс она быстрее отводит тепло. К сожалению руками этого не ощутить, зато электронный штангенциркуль или микрометр помогут определить разницу толщины дешевой и дорогой ленты.

Сам светодиод состоит из корпуса, в который помещены излучающие кристаллы-чипы. Все это сверху залито компаундом. Чипы в дешевых и дорогих лентах разные.

В чем отличия?

В недорогих лентах они меньшего размера и соответственно выдают меньший световой поток.

• материал токопроводящих нитей

У качественных лент они золотые. В стандартных вариантах сделаны из сплавов. Со временем под воздействие люминофора или компаунда, нити из сплавов разрушаются. Поэтому и срок службы самого светодиода меньше

• качество заливки люминофора

У элит класса он меньше воздействует на сами чипы и их контакт не сказывается на сроках службы светодиода.

Так называемая биновка. Это когда соседние светодиоды из-за разных кристаллов могут светить разным потоком и оттенками.

Как все это увидеть наглядно в магазине? К сожалению без подачи напряжения визуально этого не сделать. Но включив ленты параллельно одна возле другой можно увидеть разницу.

Будет казаться что премиум светодиод чуть-чуть большего размера. На самом деле это не так. И там и там могут быть SMD3528, но в качественном варианте просто чип большего размера. Из-за этого создается такое впечатление.

Но лучше всего смотреть не на сами светодиоды, а на освещенную ими поверхность. Светодиоды разных фирм могут иметь отличающиеся углы рассеивания (по стандарту должно быть — 120 градусов). Чип с меньшим углом (90-100 градусов) визуально вам покажется гораздо ярче, хотя по факту это будет не так.

У всех лент сзади подложки есть клейкое основание. У премиум это Scotch 3М. Причем там должна быть не только одна надпись 3М, но еще и маркировка в виде отдельных цифр.

Однако каким бы он качественным не был, но со временем и этот скотч отклеивается. А представьте если у вас все это дело спрятано за подвесным потолком?

Поэтому профессионалы советуют использовать для клейки светодиодных лент теплопроводящий клей или дополнительно поддерживать ее в нескольких точках маленькими хомутами-стяжками.

Также отличается и влагозащищенное покрытие. Например эпоксидная защита у дешевых экземпляров со временем желтеет. Соответственно тускнеет световой поток.

Кроме того, в таких изделиях происходит окисление контактов.

В конечном итоге на что это отражается?

• лента премиум классов на 30% или даже на 50% ярче. Это все из-за размеров чипов.

• на стандарт лентах срок службы в разы меньше

Светодиоды на недорогой ленте будут исправно служить примерно 1 год или полтора. Это если соблюдать все условия ее подключения.

Ленты элит класса работают без перебоев от 5 лет и выше. Главное создать ей хорошие условия для теплоотдачи.

Что такое SMD светодиоды: виды, характеристики, различия Магазин

Содержжание:

Светодиодное освещение стало неотъемлемой частью жизни современного человека. Led лента, модули, прожекторы, разнообразные лампы и светильники работают на основе светодиодов. Часто рядом со словом «светодиод» мы видим аббревиатуру SMD и 4 цифры.

Что же такое SMD светодиоды и в чем их различия между собой?

SMD является сокращением от английского Surface-Mount-Device Light-Emitting Diode, что переводится как «поверхностный монтаж лед чипов на печатную плату». Именно таким путем производится Led лента – один из наиболее популярных и универсальных источников освещения.

Число, стоящее рядом с буквенным обозначением SMD представляет собой размер светодиодного чипа в миллиметрах, например smd 2835 имеет размеры 2.8*3.5 мм.

Рынок LED продукции не стоит на месте, а постоянно совершенствуется. На сегодняшний день существует большое количество видов SMD диодов. Вот основные размеры:

При всем многообразии существует 3 типоразмера SMD светодиодов, которые получили наибольшую популярность при производстве LED ленты. Это диоды 2835, 5050 и 5630.

При этом следует отметить, что по факту – это тот же самый светодиод, но состоящий из разного количества кристаллов и в различных вариациях типах корпуса. Главное их отличие заключается в том, сколько они потребляют и сколько выдают яркости. Так, чем больше размер диода, тем больше он потребляет и, соответственно, ярче светит.

Как выбрать среди самых популярных светодиодов подходящий вариант?

• В первую очередь вам следует определиться с местом установки ленты и понять, будет это подсветка, дополнительный или основной источник света.
• Рассмотрим основные варианты:
• SMD 2835

Размер SMD светодиода 2835 — 3,5 х 2,8мм.

1 такой светодиод имеет мощность 0,06W при излучении светового потока примерно в 6 Lm.

Не спутали ли мы его с диодом 3528? — Нет. По сути, 2835 это аналог диода 3528, но имеющий более высокие показатели эффективности за счет улучшенной структуры диоды, увеличенной площади светоизлучения и уменьшенной теплоотдачи.

Старый вариант диода. Имеет меньший ресурс и ниже световой поток. Попросту светит хуже и меньше по времени.	Новый вариант светодиода этого размера. Светит ярче за счет размера кристала. Лучше отводит тепло и это продлевает срок службы.

Диоды этого размера размещают на 1 метре ленты в количестве  60 или 120. Соответственно, мощность 1 м такой ленты — 4,8 или 9,6 W/м.

Данная лента универсальна и пользуется широким спросом за счет небольшой потребляемой мощности, хорошей светоотдачи и большого разнообразия цветов: от стандартных холодного и  теплого до цветных вариантов.

Светодиоды могут быть закрыты герметичным или негерметичным корпусом, что так же расширяет сферу ее применения внутри и снаружи помещений.

SMD 5050

Размер 5050 соответствует 5,0 мм х 5,0 мм. Чаще этот вид ленты производят 60 диодов на 1 м ленты, реже можно встретить варианты размещения 120 диодов. Мощность ленты 5050-60 составляет 14,4Вт/м.

Если лента 2835 обычно применяется как подсветка различных ниш, полок, гипсокартонных конструкций и натяжных потолков, то лента SMD 5050 может служить довольно мощным дополнительным освещением рабочей зоны кухни или кабинета.

Как правило, лента с такими диодами производится в 3-х цветовых вариантах: теплом, холодном и RGB с защитой от влаги и без.

SMD 5630

С этим видом светодиодов следует быть особенно внимательным. За счет большого размера диода и светового потока в 50 Lm они нагреваются сильнее по сравнению с другими видами.

Для избежания перегрева и быстрого выхода их из строя следует их монтировать на алюминий, который служит хорошим теплоотводом.

Поэтому такая лента имеет более узкий спектр применения и не производится во влагозащищенном корпусе.

Определившись с подходящим для вас видом лед ленты возникает следующий вопрос:

Где купить качественную светодиодную ленту?

Интернет-магазин светодиодного освещения Led-One предлагает широкий ассортимент Led ленты. Размер светодиода можно увидеть в наименовании ленты (напр. Светодиодная лента Led-One 2835-120 IP20 6000K обладает диодами 2835).

 Так же имеются сопутствующие товары: блоки питания, алюминиевые профили, рассеиватели, заглушки, коннекторы, контроллеры с официальной гарантией от производителя.

Специалисты нашей компании помогут подобрать LED ленту в соответствии с вашим индивидуальным запросом, а так же рассчитают мощность блока питания в соответствии и длиной ленты и учетом перепада напряжения в сети. Покупай осветительную продукцию и будь уверен в ее высоком качестве!

Виды SMD светодиодов. Расшифровка маркировки

Теоретически все светодиоды можно классифицировать по видам и типам, а вот практически…..Быстрое развитие «светодиодного» рынка выбросило в продажу большое кол-во типов, видов и подвидов светодиодов, да и производители зачастую  ведут собственную классификацию, поэтому однозначно классифицировать светодиоды получается слегка проблематично.

 А если не существует научно обоснованной системы классификации LED, то мы постараемся в нашей статье рассказать про типы и виды светодиодов, опираясь на собственный опыт работы с LED продукцией, а также на опыт и знания наших коллег по рынку.

• Индикаторные светодиоды
• Осветительные светодиоды

Осветительные светодиоды — это те, которые могут обеспечить световой поток, как у традиционных источников света или даже превзойти его. К ним можно отнести 4 популярных вида: SMD, COB, Filament и PCB STAR.

Но мы подробно остановимся на самых-самых популярных  осветительных светодиодах — SMD

SMD переводится с английского = Surface-Mount-Device (устройство для поверхностного монтажа). В своей конструкции они имеют полупроводниковый чип или кристалл, установленный на подложку.

Снизу расположены контакты для подключения. Каждый такой светодиод закрывается в корпусе, который напрямую можно припаивать к любой поверхности.

Поэтому их и называют «изделиями поверхностного монтажа».

Их популярность – это следствие малой стоимости, высокой надежности, продолжительного срока службы, ну а самое главное – высокой светоотдачи. Именно SMD вид используется в большинстве светодиодных лампочек и светильников.

Как расшифровать маркировку SMD?

 Цифрами обозначены горизонтальные размеры корпуса smd светодиодов – длина и ширина в сотых миллиметра. Например, светодиод smd 5050 имеет размеры 5. 0х5.0 мм, а 3528 – 3.5х2.8 мм. Технические же характеристики можно узнать только из сопроводительной документации или у продавца-консультанта.

Рассмотрим подробно все типы SMD светодиодов

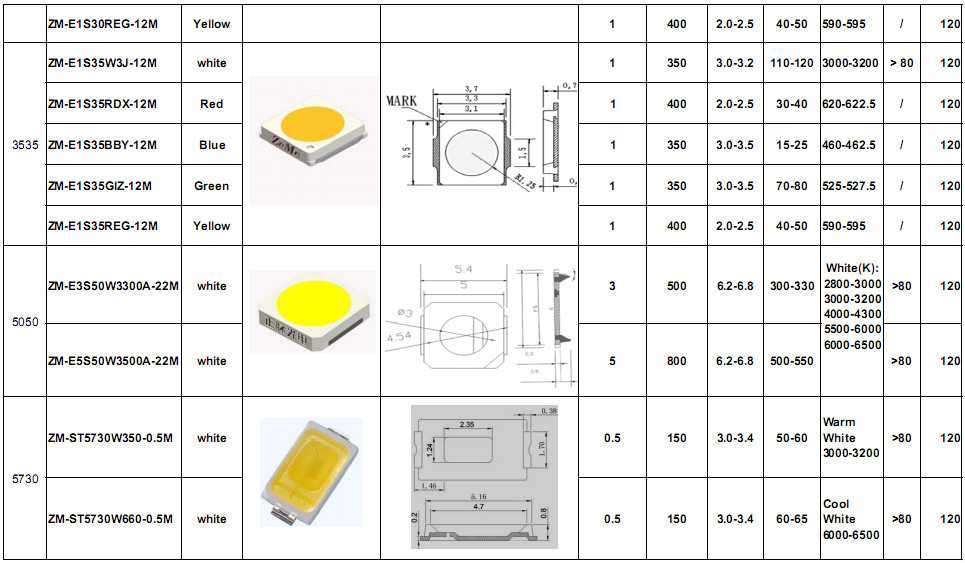

Тип	Размер корпуса,  мм	Кол-во  кристаллов	Мощность, Вт	Световой поток,  ЛМ	Рабочий ток,  мА	Температура  эксплуатации	Угол  свечения	Цвет свечения
3528	3.5х2.8	1 или 3	0.06 или 0.2	0.6 — 5.0	20	-40…+85	120 — 140	белый, нейтральный, теплый, синий, желтый, зеленый, красный, RGB
5050	5.5х1.6	3 или 4	0.2 или 0.26	2 — 14	60 или 80	-20…+60	120 — 140	белый, теплый, синий, желтый, зеленый, красный, RGB,  WRGB
5630	5. 6х3.0	1	0.5	57	150	-25…+85	120	холодный, нейтральный, теплый
5730	5.7х3.0	1 или 2	0.5 или 1	50 или 158	150 или 300	-40…+65	120	холодный, белый, нейтральный, теплый
3014	3.0х1.4	1	0.12	9 — 11	30	-40…+85	120	холодный, нейтральный, теплый, синий, желтый, зеленый, красный, оранжевый
2835	2.8х3.5	1	0.2 или 0.5 или 1	20 или 50 или 100	60 или 150 или 300	-40…+65	120	холодный, нейтральный, теплый

SMD 3528

SMD 3528 может быть однокристальным (белый, нейтральный, теплый, синий, желтый, зеленый, красный) или трехкристальным (RGB). Кристаллы для защиты от окружающей среды заливаются прозрачным компаундом или компаундом с добавлением люминофора, выравнивающего цветовую характеристику диода.

Этот тип светодиода имеет относительно малый световой поток. Но благодаря небольшим габаритам, умеренной стоимости и способности светить разными цветами, включая RGB, он все же нашел широкое применение в недорогих осветительных приборах и приборах декоративной подсветки. Очень часто светодиоды 3528 входят в состав светодиодных лент.



SMD 5050

SMD 5050 имеет исключительно трехкристальное или четырехкристальное (RGBW) исполнение. Если прибор одноцветный, то все три кристалла имеют одинаковый или близкий (для выравнивания цветовой характеристики) цвет светового излучения. Это значит, что диод 5050 имеет втрое большую яркость, чем однокристальный smd 3528. Кристаллы также защищены компаундом с люминофором или без него.

SMD 5050 наиболее популярен и используется для декоративной подсветки и освещения.

Он имеет оптимальное отношение стоимость/мощность и может обеспечить любой цвет подсветки (в случае использования rgb5050), включая белый повышенной яркости (четырехкристальный вариант), за счет простого изменения мощности на каждом из кристаллов.

Чаще всего такие светодиоды встраивают в такие светодиодные декоративные ленты, как: одноканальная, где три кристалла соединены параллельно и питаются одним напряжением; RGB и RGBW, имеющие три и четыре канала соответственно.

Благодаря достаточно высокой мощности диодов уже при их плотности 60 шт. на 1 метр светодиодной ленты она может успешно использоваться не только для декоративной подсветки, но и для освещения интерьера. При этом цветовую температуру и даже цвет освещения пользователь может изменять самостоятельно, для этого достаточно установить соответствующий контроллер.

Примеры товаров с SMD5050

Светодиодная лента 14.4Вт 60LED 840Lm 12V IP33 6500K (холодный белый) Oreol

SMD 5630 и 5730

SMD 5630 представляет собой однокристальный мощный прибор, способный создать световой поток до 57 люмен.

Благодаря встроенной защите, собранной на двух стабисторах, прибор в состоянии выдерживать импульсный ток до 400 мА и переполюсовку. Светодиод имеет 4 вывода, но в работе кристалла участвуют только два.

Оставшиеся два и металлическая подложка используются для лучшего теплоотвода. Цвет свечения светодиода — белый разной цветовой температуры.

Приборы 5730 могут быть как одно, так и двухкристальными. Первые имеют сходные с 5630 характеристики, вторые вдвое мощнее (1 Вт) и в состоянии создавать световой поток до 158 лм.

Оба типа приборов излучают белый свет различной цветовой температуры и могут использоваться для изготовления мощных светодиодных лент, ламп, прожекторов.

Примеры товаров с SMD5630 и SMD5730 Светодиодная линейка 25Вт SMD5630-72LED 2500Lm 12V IP33 6000K (холодный белый) OREOL Комплект Alluminium Sanan 5730 520*12/0.5W*16chips 32W-3500Lm 5000K PF:0.75 AC:160-265V DC:105V 280mA

SMD 3014

Однокристальный компактный прибор умеренной (0.12 Вт) мощности и световым потоком до 11 лм. В зависимости от исполнения может излучать белый свет разной цветовой температуры, а также синий, желтый, зеленый, красный и оранжевый. Для защиты от окружающей среды и коррекции цветовой температуры кристалл покрывается компаундом с люминофором.

1. Основная область применения SMD 3014 — светодиодные ленты и модули для декоративной подсветки, точечные светильники и лампы к ним. Нередко используются для изготовления автомобильных ламп
2. SMD 2835

Однокристальный светодиод повышенной мощности. Выпускается в трех исполнениях: 0.2, 0.5 и 1 Вт. Излучает белый свет различной цветовой температуры, по размерам корпуса совпадает с прибором 3528, но отличается от последнего прямоугольной линзой (у 3528 она круглая).

Из-за высокой популярности приборов выпускается очень много подделок, в которые устанавливаются кристаллы меньшей мощности. Так, хотя китайский SMD 2835 и выпускается официально, но оснащается он кристаллом всего 0.09 Вт.

Внешне отличить его от одноваттного бывает невозможно из-за добавленного в компаунд люминофора, поскольку он непрозрачен, соответственно, оценить размеры кристалла на глаз не получится.

 Прибор используется в мощных осветительных лампах, бытовых и уличных светильниках, прожекторах, светодиодных лентах.

Примеры товаров с SMD2835

Светодиодная лента 9.6Вт SMD2835-120LED 820Lm 12V IP33 6500K (холодный белый) OREOL

СД лента 19Вт SMD2835-240LED 1900Lm 12V IP33 4000K (нейтральный белый) OREOL Светодиодная лента 9.6Вт SMD2835-120LED 800Lm 12V IP33 СИНИЙ OREOL

*

Вообще проще перечислить те сферы нашей жизни, где smd-светодиодов нет, чем те, где они используются.

Белые диоды можно встретить: в тактических и карманных фонариках; в автомобильных лампах; в бытовых лампочках различной мощности; в декоративной внутренней и наружной подсветке.

Разноцветные RGB и RGBW применяются не менее широко: в вывесках, дорожных знаках, светофорах, указателях, рекламе; в лампах освещения, с изменяемой цветовой температурой; в ландшафтном дизайне; в декоративной внутренней и наружной подсветке; в приборах индикации.

Для справки: общая светодиодная технология существует не так уж и давно. Первый светоизлучающий диод видимого спектра был изобретен в 1962 году в General Electric.

Первые светодиоды стоили более 200 долларов за диод и до 70-х годов единственным цветом, который мог создавать светодиод, был красный. Использование светодиодов в лампочках является довольно.

 Первые массовые установки светодиодного освещения произошли всего за последние несколько лет, и технология постоянно совершенствуется

Светодиоды SMD 5730

SMD (чип) светодиоды типоразмера 5730 – мощные полупроводниковые источники света с прямым напряжением до 3В и силой прямого тока до 150мА. Сила светового потока при этом варьируется от 40лм до 50лм.

В качестве материалов светоизлучающего кристалла используются Индий (In), Галлий (Ga) и Нитроген (N). Применение легирующих добавок и разнообразных технологий производства позволяют получить различные оттенки белого свечения: чистый белый и теплый белый.

Корпус светодиодов SMD 5730 изготавливается из термоустойчивого пластика, линза рассеивания прозрачная, залитая эпоксидной смолой. Отличительной особенностью представленных светодиодов является большая теплоотводящая подложка, обеспечивающая дополнительный отвод тепла, накапливаемого в процессе свечения.

Типоразмер 5730 указывает на габаритные размеры светодиода – 5,7×3,0 мм. Монтируются светодиоды на поверхность по SMD-технологии (Surface Mounted Device) с помощью групповой пайки или с использованием термовоздушной паяльной станции. Процесс оплавления рекомендуется проводить в атмосфере азота при соблюдении временно-температурных условий пайки.

Катодный вывод чип-светодиодов 5730 визуально определяется небольшим срезом угла корпуса. При подключении питания следует учитывать полярность светодиодов.

Также запрещено подключать светодиоды напрямую (без ограничителей тока) к источнику питания. В качестве ограничительного стабилизатора тока необходимо использовать драйверы питания или резисторы.

При этом на каждую цепочку последовательно соединенных светодиодов подключается отдельный резистор.

Повышенная рабочая температура среды составляет не более +85°С, пониженная рабочая температура – не ниже -40°С. Потери мощности не превышают 612 мВт. Угол свечения широкий – 120°. Срок службы не менее 10 000 ч.

• Применяются светодиоды поверхностного монтажа SMD 5730 в качестве светоизлучающих источников в различных устройствах освещения и декоративно-красочной подсветки, а также для полноценного основного освещения: светодиодные лампы, автолампы, светильники и прожектора общего освещения, индикаторы приборной панели, наружная реклама, автодорожные знаки, интерьерное оформление зданий и многое другое.
• Более подробные характеристики, расшифровка маркировки, габаритные размеры, цоколёвка полярности, а также рекомендации по подключению и пайке светодиодов SMD 5730 указаны ниже.
• Гарантийный срок работы поставляемых нашей компанией LED-светодиодов SMD 5730 составляет 2 года, что подкрепляется соответствующими документами по качеству.

Окончательная цена на светодиоды SMD 5730 зависит от количества, сроков поставки, производителя, страны происхождения и формы оплаты.

Отличие матриц COB от SMD

Огромное количество пользователей постоянно задаются вопросом на каких светодиодах выбирать ту, или иную осветительную технику. И в разгар наиболее страстных споров, которые уже выходят на уровень глобального противостояния мы решили подробно и крайне простым языком сравнить эти две технологии лоб в лоб и расставить все точки над “ё”.

Появление COB на рынке

Данная технология относительно нова. Получила она свое широкое распространение лишь 5 лет назад. COB (chip-on-board) представляет собой новую ступень эволюции светодиодной техники.

В то время, как производители устаревших форматов LED источников боролись за яркость светового потока, новая технология позволила отступить от яркости в пользу количества располагаемых элементов свечения на одной плате (о чем говорит название технологии).

Основные преимущества COB над SMD

Поскольку система размещения диодов на одной плате является значительно более свежей, чем устаревшие LED аналоги, то и преимущественных факторов у нового решения куда больше.

Среди наиболее примечательных отдельного упоминания стоят: отсутствие воздействия воздуха на светодиоды; низкая стоимость; увеличенный срок службы; равномерный поток света.

Давайте подробнее остановимся на каждом из вышеперечисленных пунктах! Герметичность конструкции Вся прелесть и удобство COB конструкции заключается в том, что несколько светодиодных элементов располагаются непосредственно на плате и заливаются однородным люминофором.

В качестве подложки чаще используется теплоотводящие материалы — керамика или алюминий. Благодаря герметичной заливке компонент не подвергается внешним факторам, в результате чего соединительные элементы не окисляются.

Низкая стоимость

Данный пункт прямо исходит из предыдущего. Поскольку при организации осветительной цепи не используется многомодульная схема, то стоимость COB источников значительно дешевле, чем SMD варианты. Со временем цена на соответствующую продукцию значительным образом снижается, но уже сейчас LED источники обеих технологий доступны каждому.

Увеличенный срок службы

Современные варианты COB элементов отличаются длительным рабочим ресурсом. Среднестатистический светильник или прожектор, работающий на новых технологиях свободно проработает до 50 000 часов, по заверению различных производителей.

• Равномерный поток света
• Данная отличительная черта элементов COB выгодно отличает их в случаях, когда вам требуется не направленный пучок света, а равномерно распределенный по всему помещению (или при наружном использовании).
• Когда стоит выбирать SMD?

Несмотря на многочисленные преимущества COB, у него есть и ярко выраженные недостатки. Наиболее приметным среди них является сложная ремонтопригодность. Если в системах поверхностной установки (SMD) устранить неработающий элемент в цепи достаточно просто, то в случае с COB — аналогичное мероприятие окажется достаточно проблематичным.

Кроме прочего, COB модели легко выходят из строя при деформации твердой платы, что вынуждает пользователя ограничиваться некоторыми правилами эксплуатации.

Что лучше — COB или SMD?

Вот мы и подошли к сакральному вопросу, который мучает такое большое количество пользователей. Правда заключается в том, что нет правильного ответа. Обе технологии примечательны в различных ситуациях.

Если вам нужен направленный пучок света, то выбирайте SMD, а если вам требуется равномерный и красивый световой поток, то обратите ваше внимание на COB.

В любом случае, приемник устоявшихся LED технологий активно вытесняет SMD с рынка и в ближайшее десятилетия займет доминирующую позицию в мире. А пока — выбирайте исходя из локальных требований и визуальных предпочтений!

SMD светодиоды купить в интернет-магазине

Освещение при помощи светодиодов основывается на том механизме, заключающемся в преобразовании полупроводниками электротока в световой поток. В зависимости от назначения устройства бывают разных видов. Первый вид-это индикация.

Характеристика – достаточно низкая мощность, применяется в целях индикации приборов. Второй вид – это освещение. Применяется для приборов освещения. SMD светодиоды используются сравнительно часто.

Светодиоды SMD представляют собой полупроводниковые устройства, которые созданы согласно технике поверхностного монтажа.

Отличительные особенности SMD-светодиодов

Что касается устройства, то электронный чип проходит реализацию сборки на печатной плате. Печатная плата состоит из таких материалов, как Cu или Al. Сам чип представляет собой кристалл. Сама по себе техника поверхностного монтажа значительно облегчает процесс создания SMD светодиодов и на порядок уменьшает цену на светодиоды.

Электронные элементы светодиодов SMD имеют отличительные характеристики. Они заключаются в том, что элементы приближают полупроводник к подложке на максимально возможный уровень. Подложка выполняет функцию отведения тепла.

Чтобы при включении светодиода появлялся белый цвет, кристалл должны покрыть люминофором. Главные характеристики данного устройства:

• достаточно мощная яркость;
• кристалл может излучать в одной цветовой гамме;
• может состоять и одного и более кристаллов;
• есть возможность создания освещения, которое будет иметь определенный угол рассеивания;
• что касается функционирования, то SMD светодиоды производят свою деятельность только при подаче постоянного тока.

Описание производственной маркировки

Что касается маркировки, то ее наносят на устройства все производители. Маркировка содержит информацию о характеристиках устройства. Цифры на маркировке обозначают длину, ширину чипа. Иногда содержится информация об иных характеристиках, например, о цвете или мощности.

Описание параметров

Функциональные характеристики определяют возможность эксплуатирования для различных целей. Главные функциональные характеристики:

• показатели мощности;
• световой поток;
• показатели угла свечения;
• вольтаж.

Показатели, характеризующие величину тока потребления. Сила тока равна 0,02 А на кристалле (среднее значение). Если чип имеет более одного кристалла, то значение повышается кратно количеству кристаллов.

При частом изменении величины тока потребления могут возникать неполадки, которые в дальнейшем могут снижать срок эксплуатации и качество освещения. При увеличении тока повышается цветовая температура чипа, изменяется цветовой оттенок свечения.

Чтобы добиться стабильности в показателях, используют резисторы, ограничивающие сверхсильное влияние тока. Информация о светоотдаче, угле свечения и мощности приборов.

Сам по себе поток света, исходящий от LED-матрицы, во многом отличается от света, который исходит от обычной лампы накаливания. Из LED-матрицы исходит свет яркий, насыщенный. Угол рассеивания в среднем имеет значение в диапазоне от 100 до 120 градусов.

Чтобы изменить эту характеристику, используют линзы. Классифицируют устройства по мощности, выделяют три группы:

1. устройства с малой мощности;
2. устройства со средней мощностью;
3. устройства с большой мощностью;

Информация о цветовой температуре

Показатель цветовой температуры очень важен, он играет особую роль и несет ответственность за комфортное восприятие освещения человеком. Выделяют также разновидности белого цвета:

• диапазон 2700-3500 — является теплым светом;
• диапазон 3500-5000 — является нейтральным (дневным) светом;
• показатель выше 5000 — является холодным светом.

Влияние габаритов на характеристики LED-источников. Существует прямая зависимость габаритов и яркости элементов. Чем больше будут габариты, тем насыщеннее свет.

Диапазон цвета

Цветовой диапазон напрямую зависит от материала, из которого сделан полупроводник.

Где применяются LED-устройства?

Могут использоваться в быту, также подходит коммерческое и уличное освещение. Led-устройства применяются в прожекторах, фонарях, светофорах и прочих приборах.

Положительные и отрицательные качества.

Плюсы:

1. подходит для многих сфер применения;
2. большой срок эксплуатации;
3. вибрационная устойчивость;
4. экономичность;
5. может работать при низких значениях температуры.

Минусы:

1. высокая чувствительность к нагреванию;
2. сравнительно высокая цена.

SMD светодиоды имеют широкое распространение, декоративное разнообразие позволяет подобрать более подходящий для конкретных целей.

типов светодиодов: DIP, SMD, COB

Категории блогов

Поиск по блогам

Архивы блогов

Последние комментарии

Мибоксер

Опубликовано3 года назад

по Марчин

6803

Любовь0

DIP (Dual In-line Package)

Этот светодиодный чип является самой старой технологией.

Недостатком этой системы является низкая интенсивность света.

SMD (диод для поверхностного монтажа)

Самый популярный источник света среди светодиодных ламп. Типы светодиодных модулей SMD различаются размерами светодиодных чипов.

Распространенные типы: светодиод SMD 5050, светодиод SMD 3528, светодиод SMD 2835.

Типы светодиодных модулей:

3030	3,0 х 3,0	0,9	110-120				110	130
5730	5,7 х 3,0	0,5	45-55	15-18	120	нет	90	110
5630	5,6 х 3,0	0,5	40-55	18,4	120	нет	80	110
5050	5,0 х 5,0	0,24	16-18	5,1-5,75	120	нет	80	90
2835	2,8 х 3,5	0,2 ​​	20-26	8. 4-9.1	120	да	100	130
3528 (он же 1210)	3,5 х 2,8	0,08	5,4	3	120	нет	80	90
3020	3,0 х 2,0	0,06	5,4	2,5	120	нет	80	90
3014	3,0 х 1,4	0,1	10-13	2,1-3,5	120	да	100	130
7020	7,0 x 2,0	0,5 и 1	25-35
4014	4,0 х 1,4	0,2 ​​	23-26					130
3535	3,5 х 3,5
3258	3,2 х 5,8
1206	3,2 х 1,6
1104	1,1 х 0,4

Светодиодные модули SMD широко используются для подсветки, иллюминации, рекламы, освещения салона автомобиля и т. д. подходит, свет чистый, а благодаря тонкому защитному слою лампы здоровы для глаз.

Эта технология позволяет размещать множество светодиодов вместе как единый модуль освещения.

Во время освещения выглядит как панельное освещение, вся поверхность светодиода заполнена, нет видимых зазоров, как у DIP или SMD светодиодов.

COB превосходит традиционное освещение до 50 раз по светоотдаче на сантиметр освещаемой поверхности.

Это дает значительные преимущества по сравнению с традиционным освещением.

Сопутствующие товары

Светодиодная лента Prestige 5050 SMD 300 LED мульти белая IP20

26,88 фунтов стерлингов (с НДС)

(3)

Светлый цвет: CCT (мультибелый) Напряжение: 12 В постоянного тока Цветовая температура света: 3000-6000К Световой поток: 420-480лм/м Мощность (метр): 14,4 Вт Тип светодиода: SMD5050 Количество светодиодов: 60 светодиодов/м Угол освещения: 120°. ..

Лента MAX-LED 5050 SMD 300 LED RGB IP20

22,20 фунта стерлингов (с НДС)

(1)

Светлый цвет: RGB (многоцветный) Напряжение: 12 В постоянного тока Цветовая температура света: N/A Световой поток: 900 лм/м Мощность (метр): 14,4 Вт Тип светодиода: SMD5050 Количество светодиодов: 60 светодиодов/м Угол освещения: 120° Резка…

LED line® 300 SMD 5050 12V RGB цифровая светодиодная лента IC P943 IP20

76,80 фунтов стерлингов (с НДС)

(2)

Светлый цвет: RGB (многоцветный) Напряжение: 12 В постоянного тока Цветовая температура света: N/A Мощность (метр): 14,4 Вт Тип светодиода: SMD5050 Количество светодиодов: 60 светодиодов/м Угол освещения: 120° Раздел резки: 5 см Степень. ..

Лента MAX-LED NANO 5050 SMD 300 LED многоцветная белая WW/CW IP65

45,60 фунтов стерлингов (с НДС)

(1)

Светлый цвет: CCT (мультибелый) Напряжение: 12 В постоянного тока Цветовая температура света: 3000-6000К Световой поток: 420-480лм/м Мощность (метр): 14,4 Вт Тип светодиода: SMD5050 Количество светодиодов: 60 светодиодов/м Угол освещения: 120°…

Лента MAX-LED 5050 SMD 150 LED RGB IP20

19,80 фунтов стерлингов (с НДС)

(1)

Светлый цвет: RGB (многоцветный) Напряжение: 12 В постоянного тока Цветовая температура света: N/A Световой поток: 480 лм/м Мощность (метр): 7,2 Вт Тип светодиода: SMD5050 Количество светодиодов: 30 светодиодов/м Угол освещения: 120° Секция резки:. ..

Светодиодная лента 5050 Мини-контроллер USB IP33

£9.00 (с НДС)

(2)

Тип: Светодиодная лента USB низкого напряжения Применение: подсветка телевизора Цвет света: нейтральный белый, CCT (многоцветный), RGB (многоцветный), RGBWW (многоцветный + теплый белый) Напряжение: 5 В постоянного тока Тип подключения: штекер USB…

Светодиодная лента 5050 USB RF Пульт дистанционного управления IP33

14,40 фунтов стерлингов (с НДС)

(1)

Тип: низковольтная светодиодная лента USB с дистанционным управлением Применение: подсветка телевизора Цвет света: нейтральный белый, CCT (многоцветный), RGB (многоцветный), RGBWW (многоцветный + теплый белый) Напряжение: 5 В постоянного тока Тип. ..

Лента LED line® 300 SMD 3528 TWIST 12V нейтральный белый IP20

33,72 фунта стерлингов (с НДС)

(1)

Светлый цвет: нейтральный белый Напряжение: 12 В постоянного тока Цветовая температура света: 4000-4500К Световой поток: 420 лм/м Мощность (метр): 4,8 Вт Тип светодиода: SMD3528 Количество светодиодов: 60 светодиодов/м Угол освещения: 120° Резка…

Лента LED line® 3528 SMD 300 LED 12V мультибелая 3200-7000K IP20

51,36 фунта стерлингов (с НДС)

(1)

Светлый цвет: CCT (мультибелый) Напряжение: 12 В постоянного тока Цветовая температура света: 3200-7000K Световой поток: 360-740лм Мощность (метр): 4,8-9,6 Вт Тип светодиода: SMD3528 Количество светодиодов: 60 светодиодов/м Угол освещения: 120°. ..

Одноцветная светодиодная лента LED line® 3528 SMD 150 LED 12V IP20

15,60 фунтов стерлингов (с НДС)

(1)

Светлый цвет: теплый белый, нейтральный белый, холодный белый, ледяной холодный белый желтый, красный, зеленый, синий Напряжение: 12 В постоянного тока Цветовая температура света: 2700К, 4000К, 6500К, 11000К Световой поток: 200 лм/м Мощность (метр): 2,4 Вт…

Одноцветная светодиодная лента LED line® 3528 SMD 150 LED 12V IP65

28,80 фунтов стерлингов (с НДС)

(2)

Цвет света: теплый белый, нейтральный белый, холодный белый (6000K), ледяной холодный белый (10000K), желтый, красный, зеленый, синий Напряжение: 12 В постоянного тока Цветовая температура света: 3000К, 4000К, 6000К, 10000К Световой поток: 200лм/м. ..

LED line® CCT 300 SMD 3528 24 В многоцветный белый IP20

51,36 фунта стерлингов (с НДС)

(1)

Светлый цвет: CCT (мультибелый) Напряжение: 24 В постоянного тока Цветовая температура света: 3000K-6500K Световой поток: 3700 лм Мощность (метр): 9,6 Вт Тип светодиода: SMD3528 Количество светодиодов: 60 светодиодов/м Угол освещения: 120° Резка…

LED line® 300 SMD 5730 12V Светодиодная лента CRI95 нейтральный белый IP20

79,20 фунтов стерлингов (с НДС)

(1)

Светлый цвет: нейтральный белый Напряжение: 12 В постоянного тока Цветовая температура света: 4000K Световой поток: 1260 лм/м Мощность (метр): 16 Вт Тип светодиода: SMD5730 Количество светодиодов: 60 светодиодов/м Угол освещения: 120° Секция резки:. ..

Лента LED line® 5630 SMD 300 LED Samsung 12V IP20

74,40 фунтов стерлингов (с НДС)

(1)

Светлый цвет: теплый белый, нейтральный белый, холодный белый, ледяной холодный белый Напряжение: 12 В постоянного тока Цветовая температура света: 2700К, 4000К, 6500К, 11000К Световой поток: 1650 лм/м Мощность (метр): 18 Вт Тип светодиода: SMD5630…

Лента LED line® 5630 SMD 300 LED Samsung 24V IP20

74,40 фунтов стерлингов (с НДС)

(2)

Светлый цвет: теплый белый, нейтральный белый, холодный белый, ледяной холодный белый Напряжение: 24 В постоянного тока Цветовая температура света: 2700К, 4000К, 6500К, 11000К Световой поток: 1650 лм/м Мощность (метр): 18 Вт Тип светодиода: SMD5630. ..

Светодиодная лента Premium 300 SMD 5630 80Вт IP45

29,28 фунтов стерлингов (с НДС)

(1)

Светлый цвет: теплый белый, нейтральный белый, холодный белый Напряжение: 12 В постоянного тока Цветовая температура света: 3000К, 4000К, 6000К Световой поток: 1200 лм/м Мощность (метр): 16 Вт Тип светодиода: SMD5630 Количество светодиодов: 60 светодиодов/м…

Светодиодная лента Premium 300 SMD 5630 80 Вт IP20

25,20 фунтов стерлингов (с НДС)

(2)

Светлый цвет: теплый белый, нейтральный белый, холодный белый Напряжение: 12 В постоянного тока Цветовая температура света: 3000К, 4000К, 6000К Световой поток: 1200 лм/м Мощность (метр): 16 Вт Тип светодиода: SMD5630 Количество светодиодов: 60 светодиодов/м. ..

Рекламный светодиодный модуль LED line® OPTO SMD2835 12 В 1 Вт холодный белый

0,84 фунта стерлингов (с НДС)

(1)

Номинальная мощность: 1 Вт Светлый цвет: холодный белый Номинальное напряжение: 12 В Световой поток: 95 лм Индекс цветопередачи: Ra≥80 Угол луча: 170° Коэффициент мощности лампы: ≥0,5 Срок службы: 70 000 часов Диммируемый: Да (ШИМ) Пылевлагозащита:…

Рекламный светодиодный модуль LED line® OPTO SMD2835 12 В 2 Вт холодный белый

1,20 фунта стерлингов (с НДС)

(1)

Номинальная мощность: 2 Вт Светлый цвет: холодный белый Номинальное напряжение: 12 В Световой поток: 190 лм Индекс цветопередачи: Ra≥80 Угол луча: 170° Коэффициент мощности лампы: ≥0,5 Срок службы: 70 000 часов Диммируемый: Да (ШИМ) Вход. ..

Рекламный светодиодный модуль LED line® OPTO SMD2835 12 В 2,5 Вт холодный белый

1,44 фунта стерлингов (с НДС)

(1)

Номинальная мощность: 2,5 Вт Светлый цвет: холодный белый Номинальное напряжение: 12 В Световой поток: 237 лм Индекс цветопередачи: Ra≥80 Угол луча: 170° Коэффициент мощности лампы: ≥0,5 Срок службы: 70 000 часов Диммируемый: Да (ШИМ) Вход…

Рекламный светодиодный модуль LED line® OPTO SMD2835 12 В 3 Вт холодный белый

1,92 фунта стерлингов (с НДС)

(1)

Номинальная мощность: 3 Вт Светлый цвет: холодный белый Номинальное напряжение: 12 В Световой поток: 285 лм Индекс цветопередачи: Ra≥80 Угол луча: 170° Коэффициент мощности лампы: ≥0,5 Срок службы: 70 000 часов Диммируемый: Да (ШИМ) Вход. ..

Сверхпрочная светодиодная лента Prestige 2835 SMD 320 LED 30W IP20

£18.00 (с НДС)

(2)

Светлый цвет: теплый белый, нейтральный белый, холодный белый Напряжение: 12 В постоянного тока Цветовая температура света: 3000К, 4500К, 6000К Световой поток: 660 лм/м Мощность (метр): 6 Вт Тип светодиода: SMD2835 Количество светодиодов: 64 светодиода/м…

Сверхпрочная светодиодная лента Prestige 2835 SMD 640 LED 60W IP20

29,40 фунтов стерлингов (с НДС)

(3)

Светлый цвет: теплый белый, нейтральный белый, холодный белый Напряжение: 12 В постоянного тока Цветовая температура света: 3000К, 4500К, 6000К Световой поток: 1320 лм/м Мощность (метр): 12 Вт Тип светодиода: SMD2835 Количество светодиодов: 128 светодиодов/м. ..

Лента премиум-класса MAX-LED 2835 SMD 300 LED 4,8 Вт IP20

14,40 фунтов стерлингов (с НДС)

(1)

Светлый цвет: теплый белый, нейтральный белый, холодный белый Напряжение: 12 В постоянного тока Цветовая температура света: 3000К, 4500К, 6000К Световой поток: 300 лм/м Мощность (метр): 4,8 Вт Тип светодиода: SMD2835 Количество светодиодов: 60 светодиодов/м…

Лента премиум-класса MAX-LED 2835 SMD 300 LED 10 Вт IP20

28,80 фунтов стерлингов (с НДС)

(1)

Светлый цвет: теплый белый, нейтральный белый, холодный белый Напряжение: 12 В постоянного тока Цветовая температура света: 3000К, 4500К, 6000К Световой поток: 1320лм/м, 1380лм/м, 1440лм/м Мощность (метр): 10 Вт Тип светодиода: SMD2835 Количество. ..

Лента премиум-класса MAX-LED NANO 2835 SMD 300 LED 4,8 Вт IP65

21,60 фунтов стерлингов (с НДС)

(1)

Светлый цвет: теплый белый, нейтральный белый, холодный белый Напряжение: 12 В постоянного тока Цветовая температура света: 3000К, 4500К, 6000К Световой поток: 300 лм/м Мощность (метр): 4,8 Вт Тип светодиода: SMD2835 Количество светодиодов: 60 светодиодов/м…

Лента премиум-класса MAX-LED NANO 2835 SMD 300 LED 10 Вт IP65

31,20 фунта стерлингов (с НДС)

(1)

Светлый цвет: теплый белый, нейтральный белый, холодный белый Напряжение: 12 В постоянного тока Цветовая температура света: 3000К, 4500К, 6000К Световой поток: 6600лм, 6900лм, 7200лм Мощность (метр): 10 Вт Тип светодиода: SMD2835 Количество светодиодов:. ..

LED line® DIM TO WARM Светодиодная лента 700 SMD 2835 24V 1600K-6500K IP20

79,92 фунтов стерлингов (с НДС)

(1)

Светлый цвет: ТЕМНО-ТЕПЛЫЙ (1600–6500 К) Напряжение: 24 В постоянного тока Цветовая температура света: 1600К-6500К Световой поток: 17–1140 лм/м Мощность (метр): 0,2-12Вт Тип светодиода: SMD3528 Количество светодиодов: 140 светодиодов/м Освещение…

Светодиодная лента Design Light PREMIUM 150 SMD 2835 20Вт IP20

£12.00 (с НДС)

(2)

Светлый цвет: теплый белый, нейтральный белый, холодный белый Напряжение: 12 В постоянного тока Цветовая температура света: 3000К, 4500К, 6000К Световой поток: 600 лм/м Мощность (5 м): 20 Вт Тип светодиода: SMD2835 Количество светодиодов: 30 светодиодов/м. ..

Гибкая светодиодная лента Premium 300 SMD 2835 30 Вт IP20

16,32 фунта стерлингов (с НДС)

(2)

Светлый цвет: теплый белый, нейтральный белый, холодный белый Напряжение: 12 В постоянного тока Цветовая температура света: 3000К, 4000К, 6000К Световой поток: 800 лм/м Мощность (метр): 6 Вт Тип светодиода: SMD2835 Количество светодиодов: 60 светодиодов/м…

Светодиодная лента Premium 300 SMD 2835 30 Вт IP20

12,96 фунтов стерлингов (с НДС)

(1)

Светлый цвет: теплый белый, нейтральный белый, холодный белый Напряжение: 12 В постоянного тока Цветовая температура света: 3000К, 4000К, 6000К Световой поток: 800 лм/м Мощность (метр): 6 Вт Тип светодиода: SMD2835 Количество светодиодов: 60 светодиодов/м. ..

Светодиодная лента Premium 600 SMD 2835 60Вт IP20

22,44 фунта стерлингов (с НДС)

(2)

Светлый цвет: теплый белый, нейтральный белый, холодный белый Напряжение: 12 В постоянного тока Цветовая температура света: 3000К, 4500К, 6000К Световой поток: 1600 лм/м Мощность (метр): 12 Вт Тип светодиода: SMD2835 Количество светодиодов: 120 светодиодов/м…

Светодиодная лента Premium 300 SMD 2835 30Вт пр-во Польша IP20

16,20 фунтов стерлингов (с НДС)

(1)

Светлый цвет: теплый белый, нейтральный белый, холодный белый Напряжение: 12 В постоянного тока Цветовая температура света: 3000К, 4000К, 6000К Световой поток: 1200 лм/м Мощность (5 м): 30 Вт Тип светодиода: SMD2835 Количество светодиодов: 60 светодиодов/м. ..

Мультибелая светодиодная лента премиум-класса CCT 2835 SMD 60 Вт IP20

22,44 фунта стерлингов (с НДС)

(1)

Светлый цвет: CCT (мульти-белый) Напряжение: 12 В постоянного тока Цветовая температура света: 2700К-6500К Световой поток: 1600 лм/м Мощность (метр): 12 Вт Тип светодиода: SMD2835 Количество светодиодов: 60 светодиодов/м Угол освещения: 120° Ширина:…

Черная печатная плата Premium 300 Светодиодная лента SMD 2835 30Вт IP20

16,20 фунтов стерлингов (с НДС)

(2)

Светлый цвет: теплый белый, нейтральный белый, холодный белый Напряжение: 12 В постоянного тока Цветовая температура света: 3000К, 4000К, 6000К Световой поток: 240 лм/м Мощность (метр): 6 Вт Тип светодиода: SMD2835 Количество светодиодов: 60 светодиодов/м. ..

Предыдущая статья Следующая статья

Оставить комментарий

Оставить комментарий

Закрывать

Нажмите, чтобы увидеть больше продуктов.

Товар не найден.

В чем разница между светодиодами 3528 и 5050 |SMD 5050 SMD 3528

Вот простое для понимания сравнение количества и размеров светодиодных чипов.

Разные числа соответствуют разным физическим размерам чипа. Числа 5050, 3528, 2835 и т. д. соответствуют 9.0841 размер чипа в миллиметрах. Некоторые светодиоды ярче других, а некоторые излучают больше света на ватт.



Выбор светодиодного чипа зависит от вашего проекта. Читайте ниже для получения дополнительной информации.

Прежде чем начать, вы не знакомы со светодиодами? Несколько ресурсов:

Инструмент выбора продукции для светодиодных лент — найдите идеальную ленту для своего проекта.

Что такое светодиодные ленты и что они могут делать?

Примеры и идеи светодиодных лент

Светодиодные ленты могут изготавливаться из различных светодиодных чипов. Цифры, которые вы видите, такие как 3528 и 5050, относятся к размеру чипа. Полоски более старого стиля, которые были популярны в течение нескольких лет, имеют размеры, указанные выше. В настоящее время на рынке есть еще меньшие и более эффективные светодиодные чипы с размерами 2835, 3014, 5630 и 3020. Каждый из них имеет свои преимущества при правильном использовании. Ни один «один» чип не может управлять ими всеми.

Итак, в чем разница между светодиодами SMD 5050 и 3528 и почему вас это должно волновать?



SMD 5050 Светодиодная гибкая лента

Проще говоря, эти светодиодные чипы называются SMD 5050, потому что их размеры составляют 5,0 мм x 5,0 мм 9. Они имеют 3 светодиода в одном корпусе (иногда называемые тройными чипами) и намного ярче, чем отдельные светодиодные чипы 3528.

Примеры светодиодных лент 5050:

Они используются, когда вам нужно слабое освещение для области вашего проекта и особенно RGB-подсветка, меняющая цвет. Теоретически, сравнивая такое же количество чипов, светодиоды SMD 5050 могут обеспечить светоотдачу в 3 раза больше, чем у полосок 3528 ,  , и, следовательно, светодиод 5050 хорошо подходит для освещения областей, которые могут быть подвержены высокому уровню окружающего освещения. Однако, поскольку они больше по размеру, их не так много, как вы можете разместить на печатной плате. При таком использовании 5050s есть некоторые ограничения по яркости.

Несмотря на то, что они производят больше тепла, чем чипы меньшего размера, его все же значительно меньше, чем у других вариантов освещения. Эти типы светодиодов требуют более толстой печатной платы для отвода тепла от чипов.

Светодиоды 5050 отличаются от светодиодов 3528 тем, что 5050 могут объединять три разных чипа внутри корпуса , создавая миллионы цветовых вариаций .

Хотя чип 5050 можно использовать в одноцветных приложениях, мы обнаружили, что светодиоды 5050 лучше подходят для RGB, а светодиоды 3528 SMD с высокой плотностью лучше подходят для одноцветных приложений.

SMD 3528 Светодиодная полоса

Они называются SMD3528, потому что размер чипа — 2 3.5 мм * 2.8. Эти светодиодные чипы (один светодиод на чип) яркие, но не такие яркие, как 5050, расположенные рядом. Однако при использовании в большем количестве может быть ярче, чем сопоставимая полоса 5050s.

Эти светильники отлично подходят для подсветки телевизора, окрашивания стен, акцентного освещения лепнины и картин, под столами и шкафами, барами и т. д.

Светодиоды 3528 могут быть наиболее экономичными, но они не будут такими яркими по сравнению с чипом 5050 по отдельности, но когда их 600 на катушке, они могут быть ярче, чем полоса 5050.

Совет для покупателя: при сравнении светодиодных лент разных компаний, если обе конкурирующие ленты используют одни и те же чипы, посмотрите, сколько светодиодов на ленте, и обратите внимание на световой поток, чтобы определить яркость.

Обратите внимание на количество светодиодов на фут или метр. При поиске яркой светодиодной ленты обязательно сравнивайте яблоки с яблоками, так как не все светодиодные ленты сделаны одинаково.

Watch : YouTube Video showing how our 3528 LED strip lights come with 600 LEDs per reel Instead of 300

3528 LEDs in various lighting projects





Other sizes : 3020 светодиодных чипов и 3014 светодиодов высокой яркости s Светодиодные ленты

Серия UltraBright — одна из самых ярких светодиодных лент в мире!



3020 SMD Светодиодные чипы

3014 Светодиодные чипсы

, Несмотря на то, что на рынке Lister Light Lister Light Lidsly на стационарном на рынке на ногах на самых популярных на рынке на ногах на уровне стали на самых популярных на рынке. последние несколько лет.

Сегодня существует множество светодиодных чипов, которые ярче , а также более эффективны. Чипы  3020 SMD LED в нашей серии High CRI UltraBright и 3014 SMD LED 9Чипы 0843 в наших светодиодных лентах Architectural Ultra Bright и Design Ultra Bright меньше и эффективнее своих предшественников. Поскольку размеры светодиодов намного меньше, мы смогли разместить гораздо больше светодиодов на полосах, создав таким образом ослепительно яркие светодиодные ленты. В наших промышленных светодиодных лентах используется новый усовершенствованный чип 2835.

Итак, что все это значит?

Должен ли я выбрать 5050, 3528, 3020, 3014 или какой-то другой размер, о котором я никогда не слышал?

Размер чипа и необходимое количество чипов зависят от того, для каких целей будут использоваться светодиодные ленты. Мы можем помочь вам разработать проект и выбрать необходимую полосу и чип бесплатно!

Мы рекомендуем сделать обзор вашего проекта и задать несколько основных вопросов.

Начните с определения того, для чего вам нужно освещение.

1. См. наше руководство по покупке
2. Что за проект? Вам нужно акцентное освещение, основное рабочее освещение, изменение цвета, освещение витрины, наружное освещение и т. д.?
3. Возможность диммирования или без диммирования?
4. Какой цвет вы хотите?
5. Вам нужен очень высокий индекс цветопередачи?
6. Какая яркость нужна?
7. Вам нужна гидроизоляция?

При покупке светодиодов обратите внимание и сравните следующее:

1. Посмотрите, сколько светодиодов на катушке или на фут и общий световой поток (яркость) светодиодной ленты
2. Обратите внимание на CRI (индекс цветопередачи) — наш индекс цветопередачи находится в диапазоне от 80 до 95.
3. Сколько ватт потребляет лента?
4. Внесены ли в список безопасности UL или ETL?
5. Они диммируются?
6. Сколько унций меди они используют в своей печатной плате для рассеивания тепла? (мы используем 2-4 унции)
7. Какие типы светодиодных чипов используются?
8. Как объединены светодиоды? (будете ли вы получать один и тот же цвет каждый раз, когда заказываете?) *Пожалуйста, не сомневайтесь в покупке, если поставщик не предоставляет эту информацию, так как это важные характеристики, которые необходимо знать при покупке качественного продукта.



Освещение светодиодной лентой 101:  Прекрасные и информативные вводные страницы:

1. Что такое светодиодная лента и что она может делать?

2. Что мне нужно знать, прежде чем выбрать светодиодную ленту?

3. Примеры и идеи светодиодных лент

4. Сравнительная таблица светодиодных лент

5. Как компания Flexfire LEDs производит светодиодные ленты высочайшего качества?



Есть вопросы?  Наши специалисты по дизайну всегда готовы помочь вам с любым вопросом!

что это такое и существующие типы

Светодиодные модули SMD в настоящее время широко используются в производстве светодиодных светильников и светодиодных лент различного назначения в различных отраслях. Эта технология используется везде, где требуется высокая эффективность и точный контроль распределения света.

Светодиоды SMD отличаются высокой долговечностью, низким энергопотреблением и высокими стандартами надежности и безопасности. Но что такое SMD-светодиоды? Давайте узнаем вместе.

В этом подробном обзоре светодиодов SMD мы рассмотрим следующие темы:

• Светодиоды SMD и светодиодные микросхемы SMD: что они собой представляют и что означают

• Пайка SMD светодиодов: как сделать?

• Типы светодиодов SMD: все, что вам нужно знать

Размеры светодиода
• SMD
Светодиоды
• COB или SMD — в чем отличия?
• Светодиоды Micro SMD — что это такое
Светодиоды SMD RGB
• — что это такое
• Светодиод SMD: доступные цвета
• Светодиоды SMD и полярность
• Линейка светодиодов SMD SLIM


Хотите быть в курсе новостей отрасли? Нажмите на кнопку ниже и подпишитесь на рассылку SLIM!



Светодиоды SMD и светодиодные чипы SMD: что это такое и что они означают

Светодиоды SMD расшифровываются как устройства для поверхностного монтажа и светоизлучающие диоды. Комбинация этих аббревиатур указывает на электронные компоненты, состоящие из светодиодных модулей, которые монтируются непосредственно на одной стороне печатной платы с использованием технологии поверхностного монтажа, известной как SMT.

Светодиоды SMD характеризуются формой параллелепипеда, называемой чипом, который содержит внутри излучающую поверхность. Диоды, питающие устройство, расположены по бокам.



Пайка SMD светодиодов: как сделать?

Светодиодные чипы SMD представляют собой автономные светодиодные устройства, которые монтируются на поверхность печатной платы (PCB) путем пайки с использованием технологии SMT. Эта практика позволяет припаивать SMD-светодиоды к обеим сторонам печатной платы без вырезания или сверления платы.

Преимущества использования этого типа сборки компонентов:

• возможность использовать уменьшенные компоненты и для создания более компактных электронных плат ;
• сокращение производства металлолома в результате операции бурения по замкнутому контуру;
• , что приводит к последующему сокращению рабочего времени, поскольку используется ряд автоматических машин, в том числе машина Pick&Place.



Типы SMD-светодиодов: все, что вам нужно знать

Существуют различные типы SMD-светодиодов, и каждый вариант идентифицируется рядом цифр, определяющих его размер и связанный с ним уровень яркости. Идентификационный номер светодиода соответствует размеру самого чипа, выраженному в миллиметрах.

Что касается основных типов светодиодов SMD, то наиболее распространенными на рынке являются 3528. Это один из первых светодиодов, появившихся на рынке, он характеризуется мощностью от 6 до 8 люмен, потреблением 0,20 Вт и очень низкая светоотдача.

Светодиоды SMD 5050 обеспечивают световой поток от 16 до 22 люмен. Они являются одними из первых чипов, генерирующих более высокую мощность, и поэтому подходят для общего освещения.

Недавно разработанные светодиоды SMD 5630 и 5730 обеспечивают хорошую яркость при низком энергопотреблении и поэтому очень популярны. Эти светодиоды SMD подходят для использования там, где требуется высокий световой поток.

Наконец, светодиоды SMD 2835 и 3014 имеют самый длительный срок службы и лучшую производительность благодаря наличию внутри них радиатора, предотвращающего перегрев источника. Этот тип обычно используется на светодиодных лентах как для освещения, так и для чисто декоративных целей.



Размер светодиода SMD

Светодиодные чипы SMD характеризуются прямоугольной формой, длина и ширина которой различаются в зависимости от модели. Однако, как правило, независимо от размера, SMD-светодиоды не превышают 5,7 мм в длину и 5 мм в ширину.

Размер светодиода SMD оказывает наибольшее влияние на яркость и энергопотребление устройства. Чем больше устройство, тем выше уровень яркости. Эти характеристики легко понять благодаря цифровой аббревиатуре, которая идентифицирует различные типы светодиодов.



COB Светодиоды SMD — в чем отличия?

Термин «светодиод» часто встречается в сочетании с другими аббревиатурами, как, например, светодиоды поверхностного монтажа. Термин COB LED относится к светодиодной технологии «чип-на-плате». Эта технология была представлена ​​в 2011 году и позволила разработать мощные диоды с малой площадью светоизлучающей поверхности.

Почему следует выбирать светодиоды COB или SMD? Внедрение COB-светодиодов принесло с собой ряд значительных преимуществ. Прежде всего, возможность миниатюризации светильников и источников света внутри них. Технология COB облегчает установку отдельных пластин в непосредственной близости. Это позволяет точно контролировать распределение светового луча благодаря отсутствию пространства между одним светодиодным модулем и другим. Однако одним из ограничений применения этой технологии является номинальная мощность светильника (возможно, менее 50/70 Вт), на котором она должна быть установлена. Светодиоды SMD предпочтительнее технологии COB именно потому, что они более надежны и лучше работают в приложениях с высокой мощностью.



Micro LED SMD — что это такое

Современный рынок требует все более компактных, но более эффективных светодиодов. Поиск еще более эффективных SMD-светодиодных чипов привел к разработке устройств, способных достичь действительно блестящего соотношения световой поток/ватт, что позволило разработать еще более компактные светильники. Это привело к разработке микро-светодиодов SMD, высокоэффективных миниатюрных технологий для небольших схем.

Одним из примеров является микросветодиодная схема, разработанная Luxelt. Итальянская компания, специализирующаяся на разработке и производстве электронных и осветительных систем, разработала передовые технологии, которые мы использовали в нашей новой серии микросветодиодных прожекторов.

Хотите получить больше информации о прожекторах micro-LED? Нажмите на кнопку ниже и не стесняйтесь обращаться к нам!



Светодиоды SMD RGB — что это такое

Светодиодная технология SMD RGB позволяет изменять цвет света с помощью трех диодов: красного, синего и зеленого. Чтобы изменить цвет света, эти диоды смешиваются в соответствии с точной интенсивностью.
В проектах по задней подсветке обычно используется светодиодный источник RGB SMD, чтобы придать световому профилю эстетический и дизайнерский компонент и в то же время функциональный аспект. Каждый цвет может быть связан с определенным статусом приложения, чтобы сообщить конечному пользователю точную функцию.



SMD-светодиоды: доступные цвета

SMD RGB-светодиоды имеют широкий спектр цветов в различных сочетаниях: синий, красный, желтый и многие другие. Светодиод RGBW также имеет вариант белого светодиода SMD, который обозначает красный зеленый синий и белый . В случае белых светодиодов SMD можно увидеть различный оттенок белого в зависимости от конкретного источника. Цветовая температура белого цвета, который может быть теплым, холодным или нейтральным, зависит от ряда факторов, включая bin цвет конкретного производителя светодиодов.



Светодиоды SMD и полярность

Полярность светодиодов SMD определяет конкретную полярность каждого светодиодного модуля. Светодиоды SMD должны соблюдать полярность и рабочее напряжение, чтобы устройство работало правильно. Светодиоды
образованы наличием двух контактов, анодного (+) и катодного (-), которые обозначают разную полярность. На некоторых типах светодиодов на корпусах можно найти символы, указывающие полярность микросхемы.



Линейка SMD-светодиодов SLIM

SLIM работает со сторонними компаниями, чтобы поставлять высококачественные SMD-светодиоды. Среди этих компаний — Luxelt, занимающаяся проектированием и разработкой печатных плат с высокой светоотдачей и светодиодами SMD с низким энергопотреблением. Эти светодиоды SMD последнего поколения используются для разработки индивидуальных световых решений для различных областей применения, особенно интересных проектов в секторах HO.RE.CA, профессиональных кофемашин и пищевого оборудования.

Хотите узнать о сотрудничестве, которое привело к проектированию и разработке индивидуальных решений с использованием светодиодной технологии? Нажмите на кнопку ниже и загрузите бесплатный документ об историях успеха SLIM!

Светодиодные чипы SMD Сравнение характеристик: размер, мощность, эффективность

Статья обновлена: 24 августа 2021 г.

Какие светодиодные чипы SMD самые яркие и эффективные? 5050, 5630, 5730, 2835 или что-то другое?

⚠️ Не поддавайтесь искушению смотреть невооруженным глазом прямо на светодиоды высокой яркости!

Светодиодные чипы SMD Характеристики: размер, мощность, эффективность

Светодиодные чипы SMD значительно изменились за последние пару десятилетий. Поскольку стоимость люмена в геометрической прогрессии снижается, теперь они бывают самых разных форм и размеров, которые вы только можете себе представить.

СВЕТОДИОДНЫЕ ЧИПЫ SMD

Идеальный источник света: эффективность 100 %

Световая эффективность излучения спектра видимого света (LER) выражается в люменах на ватт (лм/Вт) шт. Максимальная теоретическая эффективность идеального источника света равна 683 лм/Вт при 555 нм монохроматический зеленый цвет длина волны.

Почему 555 нанометров спросите вы? Потому что стандартизированная кривая V(λ), описывающая среднюю чувствительность человеческого глаза к видимому свету, достигает максимума именно при этом числе! Очевидно, за это мы должны благодарить природу! Другими словами, идеальный светодиодный источник света должен излучать «чистый зеленый цвет» и преобразовывать 100% потребляемой электроэнергии в свет, достигая максимального теоретического предела эффективности.

А как насчет других цветов? А как насчет красного, синего, желтого, оранжевого и белого? Что ж, всякий раз, когда мы сдвигаем, расширяем или растягиваем спектр излучаемого света, чтобы включить в вывод другие цвета, мы снижаем максимальную теоретическую эффективность. Почему? Потому что наши глаза не так чувствительны к другим цветам, особенно к крайним синим (700 нм) концам шкалы, и мы полностью слепы к ультрафиолетовому и инфракрасному (ИК) спектрам и выше.





Светодиоды белого света имеют максимальная теоретическая эффективность около ~ 350 лм/Вт , что означает, что мы еще не достигли этого, но уже очень близко! Согласно официальному пресс-релизу компании (2014 г. ), Cree (которая продала свой светодиодный бизнес SMART Global Holdings, Inc. в 2020 г.) была первой компанией, преодолевшей барьер эффективности 300 лм/Вт . Итак, почему мы не видим их в наших таблицах, перечисленных ниже, и в интернет-магазинах, готовых к покупке? Поскольку это результаты испытаний лабораторных образцов НИОКР, они либо чрезвычайно редки, либо дороги в производстве (требуются высокая точность, дорогие и жесткие материалы и механические допуски для массового производства на нашем нынешнем технологическом уровне), и поэтому их доступность очень ограничена. Они и эксклюзивны, и дороги на данный момент.

Как производятся белые светодиоды?

В настоящее время доступны 3 метода, каждый из которых имеет определенное преимущество перед другим:

1. Использование светодиодов R-G-B (без люминофорных красителей, действующих как преобразователи длины волны). Мы можем создать иллюзию белого света, правильно смешав значения КРАСНОГО, ЗЕЛЕНОГО и СИНЕГО компонентов соответственно. Обратите внимание, что все 3 светодиода имеют разные электрические характеристики, которые необходимо учитывать (а именно, требования к рабочему напряжению и току), что делает логику контроллера более сложной и дорогой. Этот метод может быть очень простым и эффективным, но имеет тенденцию создавать пробелы в спектре, что приводит к более низкому индексу цветопередачи (80-85). Кроме того, из-за различных материалов (состава) уровни износа (старения) меняются со временем по-разному для каждого цвета, что влияет на стабильность и качество света.

   Где мы можем увидеть пример светодиодов RGB и белого света, который они производят? Что ж, если у вас есть OLED/AMOLED-дисплей на мониторе вашего мобильного телефона, ПК или ноутбука, возможно, вы уже смотрите на него, потому что в этих технологиях экрана используется активная светодиодная матрица RGB (или чередующаяся RGBW) для создания иллюзии много цветов, в том числе белый! Если у вас на цифровой или запасной телефонной камере есть режим макросъемки (в сочетании с оптическим или цифровым зумом — скорее всего поможет), вы можете сделать увеличенное изображение отдельных светодиодных субпикселей и убедиться в этом сами! Обратите внимание, что в более старой традиционной технологии экрана TFT LCD на самом деле не используются светодиоды спереди, а цветные стеклянные фильтры RGB пропускают или блокируют блок белого света (BLU) с задней подсветкой, что может обмануть вас, заставив думать, что это светодиоды, но это не так. !

2. Использование синего светодиода с красителями на основе люминофора сверху (под крышкой объектива). Эта желтая или оранжевая краска, которую вы видите поверх многих белых светодиодов SMD или светодиодных панелей COB, на самом деле называется преобразователем длины волны , специальным слоем красителя, использующим квантовый принцип преобразования длины волны в частоту. Синие светодиоды обычно работают с длиной волны 450-460 нм. Различные красители будут давать различный спектральный сдвиг и результирующий «белый цвет» (теплый, натуральный, холодный). Некоторые специализированные красители могут давать очень высокие значения CRI (95-98). Люминофорные красители характеризуются собственной внутренней квантовой эффективностью, которая также влияет на общую эффективность светодиодов.
3. Использование УФ-светодиода с красителями на основе люминофора в качестве преобразователей длины волны сверху (под крышкой объектива). УФ-светодиоды обычно работают с длиной волны 365-395 нм.

Светодиодные чипы SMD: основные свойства

• Radiant Flux ( люмен ) выход на один чип. Это зависит от номинальной мощности и КПД, размера, геометрии, класса / бункера, электрических характеристик и условий эксплуатации.
• Эффективность , выраженная в люменах на ватт. Соотношение (лм/Вт) связано с Radiant Flux и тем, как сильно светит светодиод по отношению к потребляемой электроэнергии. Несмотря на распространенное мнение, максимальная энергоэффективность светодиодного чипа достигается при гораздо более низком уровне мощности , чем его максимальная номинальная мощность ! Диаграмма люменов на ватт в зависимости от прямого тока (ампер) имеет приблизительно форму кривой экспоненциального затухания . Именно по этой причине многие энергоэффективные конструкции включают как минимум на 30-100 % больше светодиодных чипов, чем абсолютный минимум, чтобы избежать снижения эффективности, сохранить чипы более холодными и управлять ими в «наилучшей зоне». В типичной конструкции управляющий ток редко превышает номинальное значение светодиода, и, чтобы держать под контролем температурный режим, они часто занижаются на 30-50 %, что значительно ниже их номинальных и абсолютных максимальных значений. Есть, конечно, и другие случаи, когда энергоэффективность не является основной целью, а общая светоотдача, и в этих случаях светодиоды работают на максимум с большими радиаторами, прикрепленными сзади.
• Ширина луча излучаемых световых лучей (угол 2D или 3D) — определяется границей, где интенсивность света падает до 50%. Лампы накаливания светят приблизительно на 360 градусов, тогда как обычные светодиоды обычно рассматриваются как сфокусированные точечные источники с углом луча от 15 до 120 градусов. Обычно это определяется геометрией чипа и формой фокусирующей линзы, расположенной сверху, которую можно добавить позже, после процесса изготовления чипа. Объектив вносит падение светового потока на 5-10 % (потеря эффективности), в зависимости от его значение оптического пропускания , которое обычно составляет около 90-95 %.
• Спектральный отклик — еще одна важная характеристика. Полихроматические светодиоды являются производными синих светодиодов с различным соотношением длин волн синего, желтого, зеленого и красного цветов, образующих широкий диапазон цветовых температур от янтарного/теплого, естественного/нейтрального до холодного (голубоватого) белого. Качество «белого» определяется люминофорным покрытием поверх светодиодного чипа. Монохроматические светодиоды специализируются на относительно узком диапазоне спектра от ультрафиолетового (УФ), видимого (RGB и других цветов) до инфракрасного (ИК) света.

💡 Обратите внимание, что некоторые светодиодные чипы SMD (например, 5050) на самом деле состоят из нескольких отдельных светодиодов внутри! Если вы присмотритесь, то заметите 6 или 7 отдельных областей под крышкой линзы светодиода. Излишне говорить, что этот факт способствует их более высокой электрической мощности и светоотдаче, но вносятся некоторые потери из-за границ пространства между отдельными «островками» подложки вдоль предельной тепловой характеристики от нескольких диодов, использующих один и тот же корпус.

В случае многоцветных светодиодов RGB каждый сегмент светодиода внутри чипа имеет красный, зеленый и синий цвет соответственно. Иногда внутри одного чипа может присутствовать дополнительный 4-й выделенный светодиод теплого белого (WW) или холодного белого (CW) цвета, чтобы уменьшить дискретные артефакты смешивания цветов, улучшить реализм и CRI (индекс цветопередачи) — в таких случаях чипы и полоски (и соответствующие контроллеры) обычно обозначаются как RGBW , чтобы отличить их от дискретных или более распространенных типов R – G – B . Варьируя (смешивая) индивидуальную яркость каналов R-G-B, достигается иллюзия «бесконечной» цветовой палитры.

В случае одноцветных версий (холодный белый, натуральный белый, теплый белый, красный, зеленый, синий и т. д.) все отдельные светодиоды внутри одинаковы, но не подключены параллельно; они по-прежнему поставляются с отдельными клеммами для управления отдельными светодиодами (например, для улучшенного распределения тока (= яркости) с ограничительными резисторами).

Ленты RGB LED Flex выпускаются в нескольких вариантах:

1. 5- или 6-проводные гибриды RGBW/RGBWW/RGBCCT, содержащие как обычный чип 5050 RGB + отдельные чипы 2835 WW и/или CW рядом с ним
2. 3-проводные RGBCW/RGBWW/RGBNW передовые чипы 4-в-1, а некоторые даже содержат встроенные цифровые логические контроллеры для отдельных светодиодных сегментов с адресацией
3. 4-проводная классическая светодиодная гибкая лента R-G-B с дискретными диодами R, G и B, расположенными рядом друг с другом
4. Другие нестандартные / специальные / чередующиеся варианты

Светодиодные чипы SMD: типовые характеристики

Данные обобщены и сильно упрощены, чтобы получить представление, но на самом деле все зависит от партии производства, постпроизводственной классификации (марки/бины) и других характеристик, специфичных для каждого производителя.

• Типовой белый SMD-светодиод мощностью 0,2 Вт (например, 2835, 5050) работает при напряжении ~ 3,0 В (2,8 ~ 3,6), работает при номинальном токе возбуждения 60 мА и производит 20–35 люмен на один чип. При работе на меньших токах (20-40 мА) выходной поток снижается до 6-15 люмен на один чип.
• Типовой белый SMD-светодиод мощностью 0,5 Вт (например, 2835, 5630, 5730) работает при напряжении ~ 3,2 В (2,8 ~ 3,6), работает при номинальном токе возбуждения 100–150 мА и производит 30–90 (типичное значение 50–60) люмен на один светодиод. чип. При работе на меньших токах (45-60 мА) выходной поток снижается до 10-30 люмен на один чип.

Типичные значения для светодиодного чипа 5050 :

• 200 мВт (0,2 Вт) Максимальная номинальная мощность
• 120° градусов ширина луча
• 8~14 люмен на один светодиодный чип, но может достигать 24
• 5050 обычно ярче чипов 3528, но менее мощны, чем 5630 и 5730
• 5050 Гибкая светодиодная лента (лента) одинаковой длины, номинального напряжения и количества чипов будет производить больше света, а также потребует гораздо большего тока возбуждения (~ в 4 раза), чем эквивалентные 3528 и 2835 более дешевые варианты

Светодиодные чипы SMD: общее введение

Современные дискретные светодиодные чипсы SMD: SMD5050 , SMD5054 , SMD5630 , SMD5730 , SMD2835 , SMD30143. 30143. . . . . . . . . . . . . . .

Первые 2 цифры обозначают ширину ; вторые 2 цифры обозначают длину (все единицы указаны в 1/10 миллиметра или мм , для краткости). К сожалению, само по себе обозначение размера абсолютно ничего не говорит нам об их электрических и светоизлучающих характеристиках!

💡 Отказ от ответственности: Ниже приводится только общая классификация наиболее популярных в настоящее время размеров, которую не следует воспринимать как абсолютную. Более полный список см. в таблице внизу. Остерегайтесь того факта, что некоторые однодиодные чипы в упаковке могут быть более мощными (обладать большей потребляемой мощностью) по сравнению с другими типами или комбинированными, но это не приводит автоматически к более высокой эффективности! Производители классифицируют по разным сортам / корзины светодиодов в процессе массового производства и соответственно их цена. Другими словами, вы можете обнаружить, что в целом более совершенный тип чипа «на бумаге» от менее известного (или неизвестного) производителя работает намного хуже, чем менее продвинутая модель от уважаемого производителя! Кроме того, вы должны учитывать различия в качестве и производительности между производственными партиями, которые, как правило, очень высоки у менее известных и респектабельных производителей. Мир светодиодов окрашен всеми оттенками серого (должна быть шутка).

Согласно различным даташитам, наиболее мощными и эффективными являются типы 3535 (до 1500 мА/5 Вт/180 Люмен), 2016 (60 мА/0,2 Вт/до 200 Люмен на один чип), и типа 2835 (150-300 мА/0,5-1,0 Ватт/до 180 Люмен на один чип), но будьте осторожны, гораздо чаще встречаются более дешевые варианты 60 мА/0,2 Вт, встречающиеся в бюджетных светодиодных лентах и ​​лампы похуже ( слабее или менее ярко) чем 5050! За ними следуют 3030 (150 мА/1 Вт/до 165 люмен на один чип). В среднем классе находятся типы 5054 , 5630 и 5730 (до 150-300 мА/0,5-1,0 Вт/60-150 Люмен) — более мощные, чем типы 5050/5060 — опять же остерегайтесь дешевой маломощности Типы 0,10 ~ 0,15 Вт и 7 ~ 12 люмен обычно встречаются в недорогих светодиодных лентах и ​​лампах. Cree выпускает специальную высокоэффективную серию 5630 J, которая может достигать 209 лм/Вт! Наконец, типы 5050 / 5060 имеют меньшую потребляемую мощность (до 60 мА / 0,2 Вт / 24-32 люмен на один чип), но они очень эффективны, дешевы и доступны по цене, обеспечивают превосходный мощный световой поток. для типичных применений, что делает их очень хорошим бюджетным выбором! Есть и другие размеры и типы, но эти самые популярные на сегодняшний день.

Cree производит некоторые «экзотические» типы 5050 (5 Вт, работающие от 6 В до 36 В, излучающие до 455 люмен на один чип и достигающие эффективности до 201 лм/Вт), но они определенно не являются обычным видом. Обычно нахожу вокруг.

Кроме того, существует серия Cree XLamp XHP50 (Extreme High Power) (и более новая, более эффективная и улучшенная модель XHP50.2 следующего поколения), которые также представляют собой установленные SMD-чипы с квадратным размером 5,0 x 5,0 мм, но имеют гораздо большую переднюю линзу. и до 18 Вт максимальной мощности!

XHP XLamp XHP35/XHP35.2/XHP50/XHP50.2/XHP70/XHP70.2 не относятся к тому же классу, что и обычные SMD-светодиоды, которые мы рассматриваем в этой статье, они значительно мощнее (хотя, не обязательно более эффективным!) и поставляются с характерным звездообразным алюминиевым радиатором.

Как правило, чем мощнее чип (например, он выдерживает более высокое входное напряжение и ток), тем больше света он излучает (в сумме), но тем менее эффективен. Другими словами, управление мощными микросхемами на уровне 40-50 % от их номинальной мощности обычно обеспечивает пиковую эффективность [лм/Вт] или рейтинг LPW, в то время как дальнейшее приближение их к номинальным (максимальным непрерывным) номинальным характеристикам снизит это соотношение. . Самые эффективные чипы, как правило, менее 0,2 Вт, потому что они работают при более низкой температуре, их легче производить и получать «идеальные бины» в процессе производства.

Еще раз, имейте в виду, что данные разнятся в зависимости от производителя, класса (цены), области применения, а также меняются с каждым новым поколением светодиодов; следствие быстро развивающейся промышленности. Более дешевые (с низким энергопотреблением) обычно находят свое применение в таких продуктах, как USB светодиодные лампы или светодиодные ленты. Более дорогие зарезервированы для продуктов более высокого класса с соответствующей ценой. Но, более высокая мощность и светоотдача (люмен) выливается в более мощности батареи, необходимой для их питания (и, следовательно, генерируемых ).0842 нагревается до ), что является чем-то вроде роскоши и конструктивного ограничения в миниатюрных портативных устройствах и приложениях.

Отдельно стоит упомянуть дешевые светодиодные «клоны», созданные так, чтобы «выглядеть» и «чувствоваться» как настоящие. Они распространены в бюджетных / недорогих светодиодных лентах, лампах, лампочках и т. Д. Что делает их такими некачественными и слабыми? По сути, они используют более тонкие и меньшие силиконовые подложки, провода, меньше меди (в полосках/лентах), меньшие радиаторы, плохие регуляторы мощности и так далее. Если вы измерите их вес, то обнаружите, что зачастую они в 2-3 раза легче своих «оригинальных» аналогов. Все это делает их склонными к большему нагреву, что в конечном итоге ограничивает их абсолютную максимальную мощность и срок службы.

Светодиодные чипы также имеют различную мощность и рабочее напряжение. Хотя это в основном достигается за счет дополнительных сетевых цепей контроллера и резистора или последовательного соединения микросхем, что приводит к работе при более высоком номинальном напряжении, чем номинальные значения кремниевого светодиода возбуждения .

Распространенный современный светодиод SMD белого или синего цвета работает от 2,7~3,6 Вольт (соответствует современным литиевым или 2 (или 3) батарейкам стандарта АА/ААА), но есть и другие варианты: на 5 Вольт ( Питание от шины USB), 12–24 В (питание от аккумулятора автомобиля/грузовика и в обычных бытовых осветительных приборах) и вплоть до сетевого питания 110–220 В переменного тока (использование в домашних условиях, офисе и промышленности). Усилители напряжения или понижающие преобразователи используются либо для повышения низкого напряжения (1-3 вольта) до более высокого (5-12 вольт), либо для выпрямления и уменьшения сетевого питания.

Некоторые светодиоды могут питаться от более высокого напряжения (например, 3,7 ~ 4,5 В для белых светодиодов), но это значительно сокращает срок их службы и даже приводит к их преждевременному сгоранию! Существуют также специальные высоковольтные типы (6-18 В и более) с высоким КПД. Светодиодные чипы

представляют собой нелинейные электронные компоненты (кривая V-I), очень похожие на их обычные неизлучающие родственники , а это означает, что их светоотдача сильно зависит от изменения входного напряжения. Это очень мало беспокоит в таких приложениях, как портативные светодиодные лампы с батарейным питанием, но в профессиональном и домашнем освещении это имеет большое значение. В режиме постоянного напряжения (CV) используются токоограничивающие резисторы, особенно со светодиодными лентами, USB-светодиодными лампами, «кукурузными» лампочками, потолочными светильниками и т. д., однако резисторы снижают общий КПД из-за чрезмерной мощности источника питания или аккумулятор уходит в тепло. Вот почему 9Следует использовать схемы драйвера постоянного тока 0842 (CC), поскольку яркость светодиода можно регулировать более линейно за счет величины электрического тока, проходящего через микросхему в активном режиме, без чрезмерных потерь энергии.

Светодиодные чипы SMD Характеристики: Размер/Мощность/КПД/Таблица

Исходная таблица Источник данных (отредактировано, обновлено, исправлены ошибки, данные предоставляются как есть)

SMD Светодиод	Размеры [5] [мм х мм]	Мощность [6] [Вт]	Поток на чип [1] [люмен]	Эффективность [1] [Лм/Вт] (мин)	Эффективность [1] [Лм/Вт] (макс.)	CRI [4] [Ra]	Интенсивность [3] [Кд]	Угол луча [° градусов]	Радиатор Требуется [2]	диодов на чип	Источник данных / Примечание
1808	1,8 х 0,8	0,1*	8-10	80	100	75-95		120	нет	1	Алибаба Алиэкспресс
2016	2,0 х 1,6	0,2 ​​	16-40	80	200	70-95		120	нет/да*	1	Кри
2216	2,2 х 1,6	0,1*	8–10	80	100	90-97		120	нет	1	Алибаба AliExpress Высокий индекс цветопередачи 3528
2835	2,8 х 3,5	0,2/0,5/1	14–180	70	180	75–95	4,4-57,3	120	нет/да*	1	Кри/БриджЛюкс
3014	3,0 х 1,4	0,1	9–12	90	120	75–85	2,8-3,8	120	№*	1	Алибаба
3020	3,0 х 2,0	0,06	5,4	80	90		1,7	120	№*	1	Алибаба
3030	3,0 х 3,0	0,2/0,5/1	30-36 / 110–200	120	200	70-90		120	нет/да*	1	Кри
3528	3,5 х 2,8	0,1/0,5	4–8 / 52	80	104	60–70		120	нет	1, 3 (RGB)	Национстар / APT
3535	3,5 х 3,5	0,5/1/2/3/5	35-1000	70	180-200	75–80		120	да	1	Philips/Kingbright/Другие
4014	4,0 х 1,4	0,2 ​​	22–34	110	170	80		117	№*	1	Алибаба [Китай]
5050	5,0 х 5,0	0,2/5,0	12-24 / 800-1000	60-160	120-200	70-90		120	№*	1 (WW/NW/CW), 2 (WW+CW), 3 (RGB), 4 (RGBW)	Кри / Юаньлэй (Страна грез) / Другие
5054	5,0 х 5,3	0,2/0,5/1	24-150	110	150	80		120	нет/да*	1, 4 (RGBW)	Различные
5060	5,0 х 5,5	0,2 ​​	18-26	90	130	80		120	№*	3 (RGB)	Hi-Led/оптическая вспышка
5630	5,6 х 3,0	0,2/0,5	24-42 / 45-90	90-120	180-210	70-90		120	№*	1	Кри
5730	5,7 х 3,0	0,2/0,4/0,5	12–26 / 30–65	60	130	70-90		120	№*	1	OptoFlash / Tbelux / Octa Light
5733	5,7 х 3,3	0,5	35–50	70	100	80	9,5-15,9	120	№*	1	Алибаба [Китай]
5736	5,7 х 3,6	0,5	40–55	80	110	80	12,7-17,5	120	№*	1	Алибаба [Китай]
7014	7,0 х 1,4	0,5/1	55-60 / 110-120	110	120	70–80		120	нет/да*	1	Санан
7020	7,0 x 2,0	0,2/0,5/1	22-24 / 50-60 / 110-120	110	120	75–85		120	нет/да*	1	Тбелукс
7030	7,0 х 3,0	1	110-120	110	120	75–85		120	да	1	Санан
8520	8,5 х 2,0	0,5/1	55–60 / 110–120	110	120	80		120	нет/да*	1	Алибаба [Китай]

[1] Flux и Световая эффективность указан для полихроматического спектра видимого света (например, теплого, естественного или холодного белого). У монохроматических типов она значительно ниже, за исключением, конечно, зеленого лазера на 555 нм. См. также [2] и [4] ниже.

Работоспособность часто указывается при температуре перехода (чипа) в 25°С, что нереально без большого радиатора и/или активного охлаждения. Эффективность при более распространенных 85°С примерно на 8-10% ниже. Это делает прямое сравнение эффективности между различными типами светодиодов, классами (бинами) и производителями еще более сложным.

Поток на кристалл указан для целей ориентации при максимальной продолжительной номинальной мощности и идеальной комнатной температуре перехода. Конечно, при более низких уровнях тока/напряжения или более высоких рабочих температурах оно будет ниже в соответствии с конструкцией и целями/требованиями проекта.

Значения эффективности потока и люмена округлены.

–

[2] Радиатор рекомендуется для длительной или непрерывной работы при высокой или близкой к максимальной номинальной мощности. В маломощных моделях (0,2 ~ 0,5 Вт) радиатор можно не устанавливать при более низких уровнях мощности (COB и переносные лампы используют алюминиевую подложку как часть конструкции печатной платы со встроенным радиатором). Flux и Угол луча , учитывая, что легко вычислить эквивалент Candela (Cd) выход по стандартной формуле:

Iv [кд] = Φv [лм] / (2π(1 – cos(θ/2)))

, где Iv светится (светит) интенсивность в канделах, Φv — световой поток в люменах, а θ — угол луча в градусах.

Далее, если мы заменим θ = 120° градусов (типично) в приведенном выше уравнении и упростим его, уравнение Люмен-Кандела станет:

Iv [кд] = Φv [лм] / π
Iv [кд] ≈ Φv [лм] / 3,14
Iv [кд] ≈ 0,32 * Φv [лм]

Другими словами, сила света, выраженная в канделах, примерно равна 1/3 для данного светового потока с углом луча светодиода, равным 120° градусов.

–

[4] Высокий CRI (индекс цветопередачи) [Ra] чипы обычно имеют более низкую эффективность (лм/Вт) и яркость. Специализированные чипы могут иметь значение CRI Ra до 98 в зависимости от некоторых производителей. Освещение с высоким индексом цветопередачи подходит для профессиональной фото- и видеосъемки (вспомните Голливуд), а также для хорошо спроектированных домов, общественных и офисных помещений, хотя и с меньшей эффективностью.

–

[5] Чип только в упаковке. Не включает штифты для пайки на сторонах чипа.

–

[6] Высокая мощность Светодиоды обычно работают при напряжении 3,0–3,6 В и требуют 0,35–1,0 А на чип. Высоковольтные типы обычно работают при напряжении 6, 9, 12, 18 или 36 вольт и требуют 0,15–0,30 ампер на чип. Это достигается либо путем укладки нескольких чипов в один корпус (например, светодиодный модуль), либо с помощью специального производственного процесса. Примерами являются серия Cree SMD 2835 J с номинальной мощностью 1 Вт и эффективностью, достигающей почти 180 лм/Вт (класс P), и серия Cree SMD 5050 6 В J с номинальной мощностью 5 Вт и эффективностью, достигающей 175–201 лм/Вт (класс K). ).

Светодиодные модули COB

COB (чип-на-плате) Светодиодное освещение — это новейшая и самая большая тенденция в мире светодиодного освещения, позволяющая отказаться от традиционной дискретной упаковки и максимально плотно упаковать интегрированные микросхемы в произвольную фасонная область из изоляционного слоя и алюминиевой подложки (радиатора): круг, квадрат, прямоугольник, лунообразная, звездообразная… Фосфорный слой распространяется по всей форме COB, что способствует их уникальному внешнему виду. Обратите внимание, что базовая алюминиевая подложка обеспечивает краткосрочное охлаждение COB, а радиатор гораздо большего размера необходимо добавлять отдельно, если он работает на максимальной мощности.

Светодиодные лампы COB — различные продукты (не в масштабе)

Характеристики светового потока (потока), эффективности и требования к мощности различаются в зависимости от производителя, партии и модуля, но в целом дают очень яркий свет (например, > 100 люмен/ Вт), требуется мощность 1 ~ 100 Вт и 3 ~ 12 В постоянного тока или питание от сети (110 В ~ 240 В переменного тока).

Какой SMD-светодиод лучше всего подходит для светодиодной ленты?

Когда вы выбираете светодиодные ленты для своих проектов освещения, вы часто можете найти различные модели SMD, такие как 2835, 3528, 5050, 2110 и COB LED и так далее. Что означают эти типы SMD? Как насчет разницы между SMD и COB? И в чем их преимущества и недостатки? Эта статья даст вам исчерпывающий ответ, который поможет вам принять наиболее удовлетворительное решение.

Руководство по артикулам

• Что такое светодиод?
• Что такое SMD-светодиод?
• Что такое COB-светодиод?
• В чем разница между COB-светодиодом и SMD-светодиодом?
• Какой SMD-светодиод лучше?
• Какие факторы влияют на качество светодиодов SMD?

1. Что такое светодиод?

Светодиод — это аббревиатура от «Светоизлучающий диод», это своего рода твердотельное полупроводниковое устройство, которое может напрямую преобразовывать электрическую энергию в видимый свет. Сердцем светодиода является полупроводниковая микросхема, один конец которой крепится к скобе в качестве отрицательного полюса, а другой конец подключается к положительному полюсу источника питания. Чип состоит из двух частей: полупроводниковой P и полупроводниковой N. При соединении двух полупроводников между ними образуется P-N переход. Когда электрический ток действует на пластину через провод, электроны выталкиваются из области N в область P, а затем излучают энергию в виде фотонов, как светятся светодиоды. Длина волны света, то есть цвет света, определяется материалом, образующим P-N переход.

2. Что такое светодиодная лента SMD?

Светодиод SMD. Это светодиод в упаковке для поверхностного монтажа e.

Это один из видов использования светодиодных ламп, которые могут быть установлены непосредственно на печатной плате или на световых лентах. Корпус SMD-светодиода представляет собой пластиковый корпус, в котором находится люминофор и светодиодный чип. Светодиодный чип, изготовленный из полупроводникового материала, излучает свет (синий свет), в то время как люминофорный материал отвечает за преобразование части света в красные и зеленые длины волн. Эти комбинации в конечном итоге производят белый свет, который излучается светодиодным пакетом.

3. Что такое светодиодная лента COB?

COB = чип на плате. COB LED Light можно просто понять как мощный встроенный светодиодный источник света. В процессе COB LED точка размещения силиконовой пластины сначала покрывается теплопроводной эпоксидной смолой на поверхности подложки, затем силиконовая пластина непосредственно помещается на поверхность подложки и подвергается термообработке до тех пор, пока силиконовая пластина не будет надежно закреплена на подложке. , а затем пластина и подложка электрически соединяются проволочной сваркой.

COB light — это высокоэффективная интегрированная поверхностная технология, при которой светодиодный чип наклеивается непосредственно на металлическую подложку зеркала. Эта технология устраняет концепцию кронштейна, гальванопокрытия, пайки оплавлением и патч-процесса, поэтому производственный процесс упрощается, а себестоимость продукции снижается. Благодаря своей концепции без кронштейна, светодиодная лента с более высокой плотностью может быть разработана для достижения эффекта линейного источника света.

4. В чем разница между SMD и COB LED?

Давайте сначала рассмотрим характеристики светодиодов SMD и COB.

• Характеристики светодиодов SMD:

1. Маленький размер. Светодиод SMD представляет собой очень маленький чип, залитый эпоксидной смолой, поэтому он очень маленький и очень легкий.
2. Низкое энергопотребление. Потребляемая мощность светодиодов SMD очень низкая. Вообще говоря, рабочее напряжение SMD составляет 2-3,6 В. Рабочий ток 0,02-0,03А. То есть он потребляет не более 0,1 Вт электроэнергии.
3. Долгий срок службы. Теоретически срок службы SMD светодиодов может достигать 100 000 часов при правильном токе и напряжении.
4. Высокая яркость и низкое потребление. Меньше теплового излучения, чем у HID или ламп накаливания.
5. Охрана окружающей среды. Светодиод SMD изготовлен из нетоксичных материалов, в отличие от люминесцентных ламп, содержащих ртуть, которые могут вызывать загрязнение окружающей среды, при этом SMD также может быть переработан.
6. Прочный и долговечный. Светодиод SMD полностью заключен в эпоксидную смолу и прочнее, чем лампочки и люминесцентные лампы. В корпусе лампы нет незакрепленных частей, что затрудняет повреждение светодиода SMD.
7. Сильная управляемость. Можно добиться различных изменений цвета.

• Особенности светодиодной лампы COB :

1. Электрические свойства стабильны, а схема, оптическая конструкция и конструкция рассеивания тепла являются научными и разумными.
2. Использование технологии теплоотвода для обеспечения того, чтобы светодиод COB имел лучший в отрасли показатель поддержания теплового люмена (95%).
3. Удобен для вторичного оптического согласования продуктов и улучшает качество освещения.
4. Высокий индекс цветопередачи, равномерное свечение, отсутствие светового пятна, защита здоровья и окружающей среды.
5. Тем не менее, COB-светильник все еще имеет некоторые недостатки, такие как оптическое затухание, короткий срок службы, низкая надежность.

        Будь то SMD или COB, каждый из них имеет свое применение, плюсы и минусы. Невозможно напрямую определить, какой из них будет более продвинутым. Разница между ними в том, что SMD рассредоточен и удобнее в использовании, а COB интегрирован, источник света более плотный и линейный, но при этом не стабильный. Вы должны выбрать правильную светодиодную ленту в зависимости от метода установки и светового эффекта проекта.

5.Какой лучший светодиод SMD?

При поиске светодиодной продукции вы, возможно, наткнулись на 4-значные обозначения типов светодиодов. Типы упаковки светодиодов часто имеют четырехзначное кодовое обозначение, например 3030, 3528 и 5050. Первые две цифры в четырехзначном коде представляют ширину упаковки. С другой стороны, последние две цифры относятся к длине упаковки, обычно в десятых долях миллиметра. Так, например, светодиодный корпус 3528 имеет ширину 3,5 мм и длину 2,8 мм.

В большинстве случаев, чем больше упаковка, тем большую мощность она может выдержать. Это связано с тем, что он имеет большую площадь поверхности для отдачи тепла. Тем не менее, это не всегда так. Например, корпус 2835 имеет те же размеры площади поверхности, что и корпус 3528. Однако, будучи более новой конструкцией корпуса, он может работать с более высокими уровнями мощности. Другие факторы, влияющие на мощность, включают тепловую конструкцию и упаковочный материал (например, PPA, PCT или керамика).

5.1 Поколение 1 SMD Светодиоды: 3528 SMD и 5050 SMD

Что касается светодиодов для поверхностного монтажа, первое поколение выпускается в размерах 3528 и 5050. Светодиод 3528 имеет один светодиодный чип на 20 мА, что составляет примерно 0,06 Вт. С другой стороны, 5050 имеет три светодиодных чипа на 20 мА, которые потребляют примерно 0,2 Вт. Таким образом, один комплект светодиодов 5050 поддерживает емкость 3 светодиодов 3528.

Корпус 5050 не только имеет большую емкость, поскольку в нем достаточно места для трех различных светодиодных чипов, но и является популярным способом упаковки светодиодов RGB, которым требуется несколько цветов. Тем не менее, этот пакет также может содержать одноцветные белые светодиоды, где можно использовать три синих светодиодных чипа.

Есть также светодиоды 3528 RGB, но они имеют только один цвет светодиода. Это может привести к возникновению таких проблем, как сдвиг цвета или затенение из-за неравномерного интервала. Поскольку чипы светодиодов RGB часто находятся в одном корпусе в светодиодах 5050, использование одного точечного источника работает лучше.

5.2 Поколение 2: 2835 SMD и 5730 SMD

Второе поколение корпусов светодиодов имеет повышенную удельную мощность. Каждый светодиод 2835 потребляет ток 60 мА, то есть 0,2 Вт. С другой стороны, светодиод 5730 питается от 150 мА каждый (0,5 Вт).

Кроме того, уровни мощности в светодиодах также значительно увеличились благодаря усовершенствованиям в технологии светодиодных чипов, а также усовершенствованиям теплового дизайна корпуса. На самом деле, некоторые уровни мощности этих светодиодов превосходят общую тепловую мощность всей системы светодиодных лент. Это связано с тем, что тепловыделение светодиодной ленты ограничено из-за отсутствия теплоотвода или из-за материала.

Аналогично, второе поколение светодиодов 5730 и 2835 имеет более низкий профиль. Если у вас ограниченное пространство по вертикали, но вам нужно установить светодиодные ленты, это может сработать в ваших интересах. Кроме того, дизайн упаковки решает проблемы с пожелтением бахромы.

5.3 Сравнение первого и второго поколения

Светодиоды 2835, работающие от тока 20 мА, могут заменить прежние светодиоды 3528. По сравнению с 3528 они отличаются большей стабильностью, меньшей стоимостью, большей консистенцией и большей эффективностью.

2835 60 мА значительно меньше и тоньше, чем 5050. Таким образом, они являются эффективной заменой светодиодам 5050, поскольку производят на 20% больше света при том же энергопотреблении.

Светодиод 5730 с током 150 мА каждый (0,5 Вт) излучает больше света по сравнению с обычными светодиодами 5050 или 2835 SMD. На самом деле качественные чипы 5730 на 60 светодиодных п/м выдают около 2000 люмен.

5.4 Другие типы SMD-светодиодов

• Возможно, вам попадется SMD-светодиод 3014 . Этот пакет светодиодов рассчитан на низкое энергопотребление, то есть около 20 мА. Они в основном используются в приложениях для подсветки ЖК-дисплеев, где для равномерности требуется большое количество светодиодов. Кроме того, в некоторых продуктах со светодиодной лентой они используются по диагонали и с высокой плотностью, чтобы обеспечить однородный линейный источник света.
• 3030 Светодиоды SMD также используются в светодиодных лентах. В некоторых из этих продуктов используется симметричная круглая поверхность излучения света, поскольку они могут сочетаться с вторичной оптикой и линзами. Светодиоды 3030 рассчитаны на работу при токе 300 мА или выше (до 1,0 Вт). Однако из-за проблем с температурой они часто не работают на полную мощность при работе со светодиодными лентами. Корпуса
• 315 SMD также популярны и в основном используются внутри излучающих полос. Их рабочее напряжение составляет 12 В/24 В, они белого цвета.
• 2110 Пакеты SMD LED представляют собой наименьшую декоративную подсветку и поэтому используются для полос высокой плотности. Они небольшого размера и позволяют точно добиться сочетания цветов.
• 3838 Светодиоды SMD типа в основном используются в лентах RGB. Они используются в наружном освещении и декоративном освещении.
• 3527 Корпуса SMD LED могут использоваться в лентах RG и BW. Они также могут быть использованы в двойных белых или двойных цветных полосах. Они обеспечивают адаптируемое освещение и могут использоваться для имитации дневного света. 9Основной целью светодиодных блоков 1046
• является повышение светоотдачи, надежности устройства, а также высокая цветопередача света. Давайте рассмотрим их более подробно.

5.5 The comparison table of mainly used   SMD LED :

We compare some parameters of several commonly Используемые пакеты светодиодов SMD для справки.



6. Какие факторы влияют на качество светодиодов SMD?

Мы можем проанализировать факторы, влияющие на качество светодиодов SMD, исходя из их структуры.

6.1 Чип

   Сердце каждого светодиода, его чип играет значительную роль в производстве светодиодов хорошего качества. Некачественный чип имеет меньшую стабильность. Фирменные чипы, такие как Epistar, Bridgelux и Nichia, являются одними из лучших доступных чипов.

6.2 Выводная рама

Другим важным фактором для высококачественных светодиодов является выводная рамка. Рамы Red Copper более мощные и стабильные, но они дорогие.

Другим важным фактором для высококачественных светодиодов является выводная рамка. Рамы Red Copper более мощные и стабильные, но они дорогие.

6.3 Провод

Как упоминалось выше, для соединения светодиодного кристалла с выводной рамкой требуются провода отличного качества. Проволоки из технического золота 99,99% чистоты и приводят к лучшему качеству светодиода.

Напротив, нечистое золото или сплав золота ослабляют процесс соединения проводов, снижая его качество.

6.4 Люминофор

Светодиодные ленты в процессе производства покрываются люминофором. Американский люминофор Intematix добавляет защитный слой на светодиоды, а также устраняет повреждение ультрафиолетом. Это гарантирует, что ваши светодиодные ленты будут нормально работать при установке снаружи. Напротив, дешевое люминофорное покрытие приводит к значительному снижению качества светодиодных ламп.

6.5 Профессиональное тестирование

• Red Ink Test:  для проверки герметичности SMD-светодиода.
• Испытание на холод и термический удар: тестирует комплексные характеристики SMD-светодиодов.
• Испытание в солевом тумане: испытание коррозионной стойкости SMD-светодиодов.
• Испытание на термический цикл при высоких температурах: тестирование защиты от старения корпуса светодиодов SMD.
• Тест IES LM80： Это стандарт скорости поддержания оптического потока (срок службы светодиодов), который в основном проверяет скорость поддержания светового потока светодиода SMD, то есть испытание срока службы светодиодного источника света.

        Кроме того, производственная среда беспыльного цеха, современное производственное оборудование и опытные специалисты окажут определенное влияние на качество продукции SMD. Выбор профессионального и опытного производителя может лучше обеспечить качество освещения и стабильность продукта SMD LED.

Заключение:

С быстрым развитием светодиодных технологий и все более и более экстремальным спросом на освещение, новые экономичные светодиоды SMD будут продолжать разрабатываться. В сочетании с характеристиками и требованиями проекта освещения лучшим выбором будет светодиодная лента со стабильным качеством, высокой однородностью цвета и высокой рентабельностью.

Подпишитесь на нашу рассылку

О Myledy

Привет, приятно познакомиться! Я Myledy — фабрика светодиодных лент, основанная в 2003 году.

С ростом я стал профессиональным производителем светодиодных лент и поставлял продукцию ряду всемирно известных брендов освещения.

Теперь я хотел бы поделиться с вами нашими знаниями и опытом в области светодиодных лент, чтобы вместе улучшить уровень светодиодного освещения.

Последние сообщения

Запрос сейчас!

Имя

Эл. адрес

Твое сообщение…

Хотите высококачественное светодиодное освещение?

Имя

Эл. адрес

Сообщение

Концентрация, профессионализм, совершенство и верность Только на светодиодной ленте

• Тел.: 0086-755-27

  0

• Электронная почта: [электронная почта защищена]

Фейсбук Твиттер YouTube Скайп Линкедин

Светодиодная лента

Светодиодный профиль

Быстрый доступ

MYLEDY Регистрационный № 440306112027385 | © Copyright 2003-2021. Все права защищены.

Пролистать наверх

дерзайте прямо сейчас!

Имя

Эл. адрес

Твое сообщение

запросите предложение здесь

Имя

Эл. адрес

Твое сообщение

{{{ data.variation.price_html }}}

{{{ data.variation.availability_html }}}

в чем их отличия – COLBOR

SMD VS COB LED: в чем их отличия – КОЛБОР перейти к содержанию

КОЛБОР ЛАЙТ 28 октября 2021 г.

Светодиоды

бывают разных типов. Среди них COB и SMD LED пользуются большой популярностью. И тут возникает вопрос, SMD VS COB LED , в чем отличия?

Основное отличие в производстве

SMD LED, сокращение от Surface Mounted Device LED, является наиболее распространенным светодиодом на рынке. Светодиодный чип представляет собой универсальный электронный компонент, постоянно вплавленный в печатную плату. Он применяется к лампочкам и гирляндам, а также к индикатору уведомлений вашего телефона.

Светодиодные чипы SMD доступны в различных размерах. Например, один из чипов SMD, SMD LED 5050, имеет ширину 5 мм, а SMD 3528 имеет ширину 3,5 мм. Как видите, микросхемы SMD компактны, практически идентичны архитектуре плоских квадратных компьютерных микросхем.

*Конструкция светодиодов SMD

Что такое COB светодиодов? COB, или технология «чип на плате», является недавним достижением в области светодиодного освещения, позволяющим более эффективно использовать энергию. Что касается производства COB, то оно имеет несколько диодов на той же поверхности, что и SMD-чип. Однако разница между ними заключается в том, что COB LED имеет больше диодов.

Как правило, микросхемы COB имеют 9 или более диодов. Независимо от того, сколько диодов, они имеют только одну цепь и два контакта, в результате чего светодиоды COB выглядят как панели.

*Конструкция COB-светодиода

Другие различия в характеристиках

1. Яркость

Когда SMD VS COB-светодиод также различается по яркости. Уровень яркости сильно зависит от светового потока задействованных чипов. Вообще говоря, по сравнению с другими источниками света, светодиодные фонари способны освещать более ярким светом в результате более высокого светового потока. Но у разных типов светодиодов световой поток различается.

Например, для SMD применяется от 50 до 100 люмен на ватт, в то время как самый низкий показатель COB составляет 80 люмен на ватт, что выше, чем у SMD. Поэтому огни с COB ярче.

2. Энергоэффективность

В целом работа со светодиодными лампами обеспечивает высокую энергоэффективность. Вот почему, по сравнению с лампами накаливания, они набирают популярность и становятся наиболее предпочтительным источником света.

Имея это в виду, вы можете быть уверены, что светодиоды SMD и COB будут чрезвычайно энергоэффективными. Но обратите внимание, что энергоэффективность зависит от используемых люменов. Чем выше показатель люмена, тем выше энергоэффективность.

3. Цветовая температура

SMD более адаптируется и предлагает более широкий спектр вариантов, когда речь идет о цвете и цветовой температуре. Легче получить разнообразный цвет, так как можно использовать разные основные цвета. Если вы хотите отрегулировать цветовую температуру, это также работает. В микросхему может быть включен красный, зеленый или синий диод. С этими тремя диодами уже можно сделать практически любой цвет, изменив уровень выходного сигнала.

Что касается COB, то возможности изменения цветов и цветовой температуры ограничены. Он предназначен для излучения только одного цвета и температуры света. Но в результате он предлагает более стабильное освещение.

4. Качество света

Когда дело доходит до качества света, оно также отличается при использовании светодиодов SMD VS COB. В первую очередь это связано с тем, что в каждом из них используется разное количество диодов, что влияет на яркость и дальность освещения.

Когда дело доходит до SMD-светодиодов, получаемый в результате свет имеет блики и идеально подходит для использования в качестве точечного источника света в результате подключения нескольких источников света.

Светильник COB, с другой стороны, будет излучать равномерный свет без бликов. Он производит световой пучок, который является однородным и легко модифицируемым. Это в первую очередь из-за его широкоугольного луча, что делает его лучшим источником света. Таким образом, вы можете сделать светодиодный COB своими руками в качестве поверхностного освещения.

5. Стоимость

Стоимость создания устройств с использованием этих различных технологий различается. Они оба сильно зависят от производственных затрат, которые различны.

По сравнению со своим аналогом SMD имеет более высокую стоимость производства. Например, SMD дороже, чем COB, если сравнивать трудозатраты и производственный процесс со стоимостью материала.

Как правило, стоимость SMD составляет 15% от общей стоимости материала. Что касается COB, затраты на рабочую силу и производство составляют 10% от стоимости материала. Это свидетельствует о том, что чип на плате светодиодов экономит примерно 5% производственных затрат.

Таблица: различия, которые необходимо учитывать при выборе

	Яркость	Цветовая температура	Использование	Стоимость
COB-светодиод	от 50 до 100 люмен на ватт	Неизменяемый	Накладной свет	На 5% меньше
Светодиод для поверхностного монтажа	80 люмен на ватт	Сменный	Точечный фонарь	Высшее

Когда использовать: разница определяет

Светодиодные лампы играют важную роль в нашей повседневной жизни, особенно в фотографии и архитектурном освещении. При покупке SMD VS COB LED, что больше подходит? Давайте посмотрим.

Фотография

В большинстве случаев светодиодные лампы COB широко используются в светодиодном видеосвете для фотографии. Как мы знаем, лампы COB отличаются однородностью свечения благодаря широкому углу луча, что делает их предпочтительными для фотографов и кинематографистов.

COLBOR CL60 — это видеосвет со светодиодом COB мощностью 60 Вт. Он обеспечивает стабильную двухцветную температуру, что позволяет тратить меньше времени на настройку параметров. Кроме того, он невероятно легкий, так что вы можете использовать его для мобильной съемки без нагрузки. Светодиод COB с высоким CRI помогает отображать объекты в естественных цветах.





Архитектура

В архитектурном освещении COB-чипы используются в более сложных приложениях освещения для обеспечения лучших углов луча и более эстетичных светильников. Тем не менее, SMD-светодиоды используются в более общих осветительных приборах, таких как диффузные панельные светильники, которые имеют матовый рассеиватель, закрывающий источник света.
