Генератор колебаний или Машина землетрясений Николы Теслы — Мифы и легенды
генератором колебаний Теслы связана целая история: изучая процессы резонанса, Тесла создал прибор разрушивший здание, в котором находилась его лаборатория. В изобретение резонатора Теслы лягли в основу множества современных устройств, например, отбойных молотков.Официальное название машины для землетрясений — «Электромеханический генератор колебаний«, или попросу осциллятор колебаний Теслы.Суть устройства — создать колебания, происходящие с настраиваемой частотой, которую можно настраивать на собственную частоту обьекта, например, конструкции здания.
Колебательный резонатор Теслы
Легенда о резонаторе Тесла
Суть легенды сводится к тому, что во врмя своих экспериментов в Нью-Йоркской лаборатории, Тела вызывал резонанс в металической балке. Небольшая балка быстро теряла энергию, и Тесла решил прикрепить прибор на балку здания собственной лаборатории. Первоначально никакой реакции не происходило, но вскоре колебания вошли в резонанс с собственной частотой здания. Колебания стали нарастать так быстро, что здание начало разрушаться. Тесле не оставалось ничего, кроме как разрушить осцилятор.
Отметим, что в 1908 году в Нью-Йорке действительно было зафиксировано землетрясение, но природа его считается естественной.
Предыстория
Исследования Теслы относительно резонанса начались еще во время работы на Эдисона. Никола Тесла исследовал как акустический, электрический, магнитный, так и механический резонанс. Первый электромагнитный резонатор был представлен Теслой на Всемирной выставке 1893 года под названием «Яйцо Колумбуса». Более того, Тесла дал лекцию о электромеханическом резонаторе, и даже представил чертежи своего устройства, которые вы найдете ниже.
Опровержение
Попытки воссоздать резонатор по патентам и чертежам Теслы полностью провалились. Причиной тому стала не теоретическая невозможность создать механическое колебание определенной частоты, а сложность настроить резонатор на изменяемую частоту. Так опровергает возможность создания «машины для землетрясений» автор блога aka-gelo.ru:
Попытки построить аналог по чертежам патента ни к чему не приводили, а все потому что устройство на чертежах не могло создать резонанс(читай: могло но не каждый раз), потому что не учитывало увеличение амплитуды и периода колебаний. Вот математическое обоснование этого:
А теперь пошаговая иллюстрация действий машины Теслы:Если отобразить все шаги на графике получим следующее:
График обратный угасающим колебаниям, именно так можно добиться резонанса и достижения предела упругости.
Чертежи резонатора Теслы
Видео
Разрушители легенд также проверили легенду о машине для землетрясений Теслы, и пришли к неоднозначным, но очень занимательным выводам:
Источники:Как работает катушка Тесла (и способы настройки)
Это сложное устройство из генератора, индуктора и ВВ ( Высоко Вольтного) резонатора. В классическом варианте генератор представляет собой источник высокого напряжения в несколько тысяч вольт, что достаточно для получения искры в воздушной среде в несколько миллиметров. Генератор через балластный дроссель заряжает конденсатор и при достижении на нем определенного напряжение происходит срабатывание разрядника и через искру энергия в виде короткого, но мощного по току импульса переходит на индуктор. Индуктор находится у основания ВВ резонатора и обычно представляет собой катушку намотанную поверх ВВ резонатора через воздушный зазор у самого основания ВВ резонатора. Индуктор мотается толстым проводом, обычно 2.5-4мм2 меди, в экспериментальных случаях без изоляции, чтобы не перематывая индуктор, а используя крокодильчик можно было бы точно подбирать количество витков. ВВ катушка мотается тонким проводом, например, 0.3мм и например на каркасе диаметром 50 мм мы будем иметь примерно 500-1000 витков провода. Витки ВВ катушки подбираются и рассчитываются. Практический обычно выясняют резонансную частоту ВВ намотки, это делают, например, по осциллографу, после подачи разрядов на индуктор. Щуп осциллографа не подключают к ВВ катушки, он будет хорошо чувствовать поле на расстоянии метр от нее по воздуху. Способов определения резонансной частоты много. Важно мотать ВВ катушку в противоположную сторону по отношению к индуктору, при этом что в какую не важно. Например, если индуктор намотан по часовой стрелке, то ВВ резонатор будет мотаться против часовой стрелки. Важна длинна намотки. В классическом варианте длинна намотки должна составлять четверть длинны электромагнитной волны соответствующей резонансной частоте. Например, если выяснилось, что собственная резонансная частота ВВ катушки 1МГц то длинна волны l=c/f (скорость света деленная на частоту) будет l=(3*10^8)/(1*10^6)=300 метров. Ну а четверть это 300/4=75 метров. Таким образом для ВВ катушки с собственной резонансной частотой 1МГц длинна провода должна быть 75 метров.
Далее по схеме, ВВ катушка естественно должна быть заземлена нижним концом, а с верхним концом могут быть варианты. Для настройки обычно конец провода оставляют открытым и торчащим в воздухе. При правильной настройке на конце будет наблюдаться плазменный разряд рассеиваемый в воздухе, длинна его может быть от миллиметров до сантиметров в зависимости от мощности. Но постольку поскольку такой разряд не самоцель на конец обычно устанавливают некоторую воздушную накопительную емкость, типа однопроводного воздушного конденсатора, обычно в виде металлического шара. Тут тоже нельзя ничего делать на абум и просто так. Чем больше емкость тем сильнее надо отматывать ВВ катушку от исходной длинны. При небольшой емкости длину ВВ намотки обычно уменьшают не более чем на 10% от исходной.
Еще раз вернемся к собственной резонансной частоте ВВ катушки. Важно понимать, что ВВ катушка вовсе не является обычной катушкой индуктивности и из-за большого количества витков и длинны намотки в четверть длинны волны (в некоторых случаях и более) ВВ катушка превращается в резонатор. При этом это многопараметровый резонатор и резонансная частота зависит не только от длинны намотки, но и от диаметра намотки и важно чтобы два этих фактора состыковывались. Частоту здесь задают и емкостные межвитковые связи и последовательный LC резонанс с емкостью на макушке и емкость образованная между катушкой и землей и длинна намотки. В целом обычно частота четвертьволновых ВВ резонаторов завязана на диаметрах. Обычно резонаторы намотанные на трубах 100 мм имеют резонансную частоту в пределах 150-450 кГц, резонаторы намотанные на трубах 50 мм имеют резонансы в районе 450-1000 кГц. Частоту ВВ резонатора можно определить даже одним осциллографом за счет приема радиоволнового фона вот по такой схеме.
Для выявления резонансной частоты активный щуп осциллографа подключают к нижнему концу катушки и наблюдают осциллограмму с разверткой 1-10 мкс/дел и на предельном уровне чувствительности. На экране должна появиться размытая синусойда, по которой можно с точностью 10-20% определить резонансную частоту. Эффект обычно хорошо проявляется при большом уровне радиоволнового шума исходящего от бытовой аппаратуры, импульсных блоков питания и при обилии радиостанций в диапазонах СВ и ДВ.
Обобщим. Включаем генератор высокого напряжения с потенциалом около 5 кВ и мощностью 10-100 Вт, далее через дроссель 0.1-1 Гн заряжаем конденсатор. При заряде конденсатора до напряжения пробоя разрядника возникает короткий, но мощный импульс тока длительностью от единиц до десятков наносекунд с током в десятки и сотни ампер (до тысяч ампер), проходящий через индуктор. Индуктор возбуждает в четвертьволновом ВВ резонаторе стоячую электромагнитную волну. У основания резонатора ток колеблется с частотой 1 МГц, но напряжение очень мало, на конце резонатора возникает пучность высокого (от единиц до десятков киловольт) переменного напряжения, которое колеблется с частотой около 1 МГц в безтоковом режиме. При правильно намотанном ВВ резонаторе всего один возбуждающий импульс может привести к десяткам и сотням плавно затухающим свободным колебаниям, чем больше добротность резонатора, тем больше колебаний в нем будет. Таким образом ВВ резонатор, как и вообще любой резонатор является аккумулятором колебательной энергии на собственной резонансной частоте. Однако, чтобы достичь сверхъединичного эффекта простого искрения на индуктор не достаточно, необходим процесс синхронизации и многое другое.
Формулы для расчета выглядят так
Белая искра с емкости трансформатора тесла в заземляющий кабель
Белая искра с емкости трансформатора тесла в заземляющий кабель. Цвет искры зависит от силы тока. При большом токе искра белая, при маленьком токе фиолетовая. Емкость способствует возникновению большого разрядного тока, чего нету на чисто четвертьволновой тесле без емкости, там искра уже фиолетовая. Помимо этого эта тесла разогнана короткими пачками импульсов звуковой частоты. Индуктор возбуждается однополярными импульсами полученными на контуре с частотой в 3 раза выше, чем частота вв резонатора, но импульсы идут с частотой четвертьволнового резонатора, здесь 450 кГц
Резонансный трансформатор Тесла — больше не секрет
Знакомство с трансформатором Н. Тесла.
Новомодный феномен резонансного трансформатора Николы Тесла возник не давно, а Интернет забит фотографиями и интригующими видеосъемками молний и коронарных разрядов.
Вспомним, что трансформатор первоначально был предназначен не для показательного выступления в цирке, а для передачи радиосигналов на далекие расстояния. В связи с этим предлагаю ознакомиться с его принципом работы и найти ему практическое применение.
Трансформатор Тесла состоит из двух основных частей, см. рис.1а;
1. Генерирующей части, состоящей из высоковольтного источника питания, накопительного конденсатора С1, разрядника и катушки связи L1. Частота генерации зависит от напряжения питания, емкости конденсатора С1, характеризующее время разряда, а так же промежутком между электродами разрядника;
2. Резонансной катушки индуктивности L2, заземления и сферы, см. рис. 1а.
Если вглядеться в схему этого трансформатора внимательнее, то мы увидим известную схему последовательного колебательного контура, состоящего из катушки индуктивности L2 с открытой емкостью С, образованной между сферой и землей. Это открытый колебательный контур, который был открыт Дж. К. Максвеллом.
Обратимся к классической теории принципа действия открытого колебательного контура:
Как известно колебательный контур состоит из катушки индуктивности и конденсатора. Исследуем простейший колебательный контур, катушка которого состоит из одного витка, а конденсатор представляет собой две рядом расположенные металлические пластины. Подадим в разрыв индуктивности контура 1 переменное напряжение от генератора, см. рис.2а. В витке потечет переменный ток и создаст вокруг проводника магнитное поле. Это сможет подтвердить магнитный индикатор в виде витка, нагруженного лампочкой. Для того, что бы получить открытый колебательный контур, раздвинем пластины конденсатора. Мы наблюдаем, что лампа индикатора магнитного поля продолжает гореть. Чтобы лучше понять, что происходит в данном опыте, смотри рис. 2а. По витку контура
В 60-х годах 19-го столетия, формулируя систему уравнений для описания электромагнитных явлений, Дж. К. Максвелл столкнулся с тем, что уравнение для магнитного поля постоянного тока и уравнение сохранения электрических зарядов переменных полей (уравнение непрерывности) несовместимы. Чтобы устранить противоречие, Максвелл, не имея на то никаких экспериментальных данных, постулировал, что
Раз так, убедимся еще раз, что происходит, когда закрытый колебательный контур превращается в открытый и как можно обнаружить электрическое поле Е ? Для этого рядом с колебательным контуром поместим индикатор электрического поля, это вибратор, в разрыв которого включена лампа накаливания, она пока не горит. Постепенно раскрываем контур, и мы наблюдаем, что лампа индикатора электрического поля загорается, рис. 2б. Электрическое поле теперь не сосредоточено между пластинами конденсатора, его силовые линии идут от одной пластины к другой через открытое пространство. Таким образом, мы имеем экспериментальное подтверждение утверждения Дж. К. Максвелла, что емкостной излучатель порождает электромагнитную волну. Никола Тесла обратил на этот факт внимание, что при помощи совсем не больших излучателей можно создать достаточно эффективный прибор для излучения электромагнитной волны. Так родился резонансный трансформатор Н. Тесла. Проверим и этот факт, для чего вновь рассмотрим назначение деталей трансформатора.
И так, сфера и заземление выполняют роль пластин открытого конденсатора. Геометрические размеры сферы и технические данные катушки индуктивности определяют частоту последовательного резонанса, которая должна совпадать с частотой генерации разрядника.
Иными словами, режим последовательного резонанса позволяет трансформатору Тесла достигать таких величин напряжений, что на поверхности сферы появляется коронарный разряд и даже молнии. Весь фокус состоит в том, что коэффициент трансформации резонансного трансформатора выше соотношения витков катушек L1/L2 и значительно выше, чем в трансформаторах с ферро сердечниками. Здесь индуктивность L2, сфера и заземление, представляют из себя открытый резонансный колебательный контур. Именно по этому трансформатор Тесла называется резонансным.
Рассмотрим работу трансформатора Тесла, как последовательный колебательный контур:
— Этот контур необходимо рассматривать как обычный LC – элемент, рис. 1а.б, а так же рис. 2а, где включены последовательно индуктивность L, открытый конденсатор С и сопротивление среды Rср. Угол сдвига фаз в последовательном колебательном контуре между напряжением и током равен нулю (φ=0), если ХL = — Хс, т.е. изменения тока и напряжения в нем происходят синфазно. Это явление называется резонансом напряжений (последовательным резонансом). Следует отметить, что при понижении частоты от резонанса, ток в контуре уменьшается, а резонанс тока несет емкостной характер. При дальнейшей расстройке контура и понижении тока на 0,707, его фаза смещается на 45 градусов. При расстройке контура вверх по частоте, он приобретает индуктивный характер. Это явление часто используют в фазоинверторах.
Если мы рассмотрим схему изображенную на рис. 3, то мы сможем предоставить простые расчеты, из которых видно, что напряжение на пластинах излучателя вычисляется исходя из добротности контура Q, которая реально может находиться в пределах 20 – 50 и много выше.
Где полоса пропускания определяется добротностью контура:
Δf=fo/Q;
Тогда напряжение на пластинах излучателя будет выглядеть согласно следующей формуле:
U2= Q * U1.
В таблице 1 расчетные данные приведены для частоты 7.0 МГц не случайно, это дает возможность любому желающему коротковолновику провести радиолюбительский эксперимент в эфире. Здесь входное напряжение U1 условно взято за 100 Вольт, а добротность за 26.
Таблица 1.
|
f ( МГц) |
L (мкГн) |
ХL (Ом) |
C (пФ) |
— Xc (Ом) |
Δf (кГц) |
Q |
U 1/U 2 (В.) |
|
7 |
30,4 |
1360 |
17 |
1340 |
270 |
26 |
100/2600 |
Напряжение U2 согласно расчетам составляет 2600В, что подтверждается практической работой трансформатора Тесла. Данное утверждение приемлемо в тех случаях, когда отсутствует изменение частоты или сопротивления нагрузки данного контура. В трансформаторе Н. Тесла оба фактора постоянны.
Полоса пропускания трансформатора Тесла зависит от нагрузки, т.е., чем выше связь открытого конденсатора С (сфера-земля) со средой, тем больше нагружен контур, тем шире его полоса пропускания. Тоже происходит с контуром, нагруженным активной нагрузкой. Таким образом, площадь пластин излучателя антенны определяет его емкость С и соответственно диктует ширину полосы пропускания. Тем не менее, здесь нужно понимать, что чрезмерное увеличение полосы пропускания за счет увеличения объема излучателей приведет к снижению добротности контура и соответственно приведет к уменьшению эффективности резонансного трансформатора и всего устройства в целом.
Подводя итог, мы приходим к выводу, что излучает не индуктивность трансформатора Тесла L2, а элементы открытого конденсатора (сфера-земля рис. 1а.) являющегося частью резонансной системы. Это емкостной излучатель с двумя полюсами, который создает вокруг себя мощное и концентрированное электромагнитное излучение. Трансформатор Тесла обладает особенностью накопления энергии, что характерно только последовательному LC – контуру, где суммарное выходное напряжение значительно превосходит входное, что наглядно видно из результатов таблицы. Данное свойство давно практикуют в промышленных радиоустройствах для повышения напряжения в устройствах с большим входным сопротивлением.
Таким образом, мы можем сделать следующий вывод:
Трансформатор Тесла, это высокодобротный последовательный колебательный контур, где сфера является открытым элементом, осуществляющим связь со средой. Индуктивность L является лишь закрытым элементом и резонансным трансформатором напряжения не участвующим в излучении.
Далее в тексте, будет удобно называть емкостной излучатель диполем Тесла. Это вполне справедливо, ведь «диполь» означает di(s) дважды +polos полюс, что исключительно применимо к двухполюсным конструкциям, каковым и является резонансный трансформатор Николы Тесла с емкостной двухполюсной нагрузкой.
Внимательно изучив цели построения резонансного трансформатора Николы Тесла, невольно приходишь к выводу, что он был предназначен для передачи энергии на расстояние, но эксперимент был прерван, а потомкам остается догадываться о истинной цели этого чуда, конца 19 и начала 20 века. Не случайно Никола Тесла в своих записях оставил следующее изречение: — «Пусть будущее рассудит и оценит каждого по его трудам и достижениям. Настоящее принадлежит им, будущее, ради которого я работаю, принадлежит мне».
Резонансные элементы любого контура можно изменять в разных пределах и как с ними поступишь, так они и поведут себя. Можно увеличить индуктивность в этой конструкции и получить на поверхности сферы стримеры, коронарные разряды и даже молнии. Можно увеличить емкость и в режиме резонанса напряжений добиться максимальной отдачи сбалансированного электромагнитного поля. И все же Тесла был прав, когда отказался от металлического сердечника внутри повышающей катушки, ведь он вносил потери в том месте, где зарождалась электромагнитная волна.
Автор статьи повторил конструкцию трансформатора Тесла на частоте 7МГц. Параметры индуктивности и емкости сильно разнились, но результаты экспериментов привели к единственно правильному условию, когда ХL= -Хс стали соответствовать табличным данным (табл.1). Интересно то, что если уменьшать излучающую емкость, то для получения резонанса приходится увеличивать индуктивность. При этом, на краях излучателя и других неровностях, появляются стримеры (от англ. Streamer). Streamer, это тускло видимая, ионизация воздуха (свечение ионов), создаваемая полем диполя. Это и есть резонансный трансформатор Тесла, каким мы его привыкли видеть на просторах Интернета.
Проверка принципа действия диполя Тесла на практике.
Для проведения экспериментов с трансформатором Тесла над конструкцией не пришлось долго думать, здесь помог радиолюбительский опыт. В качестве излучателей вместо сферы и земли были взяты две гофрированные алюминиевые (вентиляционные) трубы диаметром 120мм и длиной по 250 мм. Удобство применения заключалось в том, что их можно растягивать или сжимать как витки катушки, тем самым, меняя емкость контура в целом и соответственно соотношение L/С. «Трубы – емкости» располагались горизонтально на бамбуковой палке с расстоянием 100мм. Катушка индуктивности L2 (30 мкГн) проводом 2 мм, была вынесена ниже оси цилиндров на 50 см. с тем, что бы не создавать вихревых токов в сфере излучателей. Еще лучше будет, если катушку вынести за один из излучателей, располагая ее на одной оси с ними, где эл. магнитное поле минимально и имеет форму «пустой воронки». Катушка связи L1 (1 виток, 2мм), обеспечивала связь с трансивером мощностью 40 вт. Образованный, этими элементами колебательный контур был настроен в режиме последовательного резонанса, где было соблюдено правило, а именно ХL = -Хс. Катушкой L1, соответственно было настроено согласование импровизированного диполя Тесла с фидером 50 Ом. Фидер длиной 5 метров для чистоты эксперимента был обеспечен с обоих сторон ферритовыми фильтрами.
Для сравнения испытывалось три антенны:
- диполь Тесла (L= 0.7м, КСВ=1,1),
- разрезной укороченный диполь Герца (L = 2х0,7м, удлинительная катушка, фидер 5 метров защищенный ферритовыми фильтрами КСВ=1,0),
- горизонтальный полуволновой диполь Герца (L = 19,3м, фидер защищен ферритовыми фильтрами КСВ=1,05).
На расстоянии 3 км. в черте города был включен передатчик с постоянной несущей сигнала.
Диполь Тесла (7 МГц) и укороченный диполь с удлиняющей катушкой, по очереди размещались возле кирпичного здания на расстоянии всего 2 метра, и на момент эксперимента находились в равных условиях на высоте (10-11м).
В режиме приема диполь Тесла превосходил укороченный диполь Герца на 2-3 балла (12-20 дБ) по шкале S-метра трансивера и более.
За тем вывешивался, за ранее настроенный, полуволновый диполь Герца. Высота подвеса 10-11 м. на расстоянии от стен в 15-20м.
По усилению диполь Тесла уступал полуволновому диполю Герца примерно на 1 балл (6-8дБ). Диаграммы направленности всех антенн совпадали. Стоит отметить, что полуволновый диполь был размещен не в идеальных условиях, а практика построения диполя Тесла требует новых навыков. Все антенны находились внутри двора (четыре здания), как в экранированном котле.
Общие выводы.
Рассматриваемый диполь Тесла на практике работает почти как полноценный полуволновый диполь Герца, он подчиняется принципам двойственности, что не идет в разрез с теорией антенн. Не смотря на свои сверх — малые размеры (0,01- 0,02λ), диполь Тесла осуществляет связь с пространством в виде емкостных пластин, сферы, цилиндров и пр.. Напряжение и ток в момент последовательного резонанса синфазны. Соответственно создают в пространстве, вокруг излучателя, синфазное поле Е и поле Н, что приводит к размышлению о том, что поле диполя Тесла в пределах излучателей уже сформировано и имеет «мини-сферу». Следует вспомнить, что у диполя Герца сферой считается то место, где поле Е и поле Н находятся в фазе, а именно на расстоянии 2-3 длины волны. Таким образом, диполь Тесла имеет все основания для практических экспериментов в радиолюбительской службе в диапазонах коротких, средних и особенно длинных волн. Думаю, что любителям длинноволновой связи (137кГц) стоит обратить на этот эксперимент особое внимание. Здесь имеется огромный потенциал проявить свою смекалку в усовершенствовании емкостного излучателя и подтвердить высказывание Г. Герца в том, что уровень излучения емкостного излучателя равен уровню излучения электрического диполя.
Примечание: Диполь Тесла относится к емкостным излучателям, не путать с полуволновым диполем Герца. Принципы их действия разнятся как, «водоплавающие от наземных», как катер от автомобиля, — мотор один, а движители разные.
UA9LBG. Сушко С.А.
Комментарии
Отзывы читателей — Скажите свое мнение!
Оставьте свое мнение
Отзывы читателей — Скажите свое мнение!
рекомендовано Теслой. Чего не знает современная наука
Резонанс: рекомендовано Теслой
В науке, как и в любой другой области человеческой деятельности, люди, внешне занимающиеся одним и тем же, ставят перед собой разные цели. Кто-то просто зарабатывает на жизнь. У кого-то работа – поле для самореализации. Есть люди, для которых стремление к новому и поиск истины стоят на первом месте. А есть очень редкий тип людей, чьи открытия и разработки не признаются, да и не могут быть сразу признаны современниками. Это своего рода вестники, чья задача гораздо сложней и благородней – закладывать семена будущего, которым суждено прорасти, быть может, только через десятки лет. К числу последних можно отнести знаменитого славянского гения Николу Теслу.
«Я не тружусь более для настоящего, я тружусь для будущего. Будущее принадлежит мне!» – заявил он американским журналистам более семидесяти лет назад. Можно объяснить эти слова простой амбициозностью, так свойственной большинству современных «гениев», но давайте попробуем посмотреть, что стоит за этим на самом деле.
Стремительный путь гения
Сын сельского священника, Никола Тесла родился 10 июля 1856 года в Лике, в Хорватии, тогда еще провинции Австро-Венгерской империи. Едва научившись читать, он изучил практически всю литературу, имевшуюся в доме отца, читая даже по ночам, втайне от родителей. Рано ощутив в себе призвание инженера, молодой Никола хотел поступить в Политехнический институт, но семья, в особенности отец, была против – он должен был стать священником. Понимая невозможность этого, но будучи не в силах противостоять, Никола тяжело заболел. В критический момент, когда стало понятно, что он может не выжить, отец согласился с желанием сына, и тот необъяснимым образом сразу же выздоровел. А выздоровев, с головой погрузился в изобретательское творчество.
Окончив в 1878 году Политехнический институт в Граце, он уже в 1882 году делает важное открытие в области электромагнетизма. В 1883 году он устраивается в Страсбурге на работу в Континентальную компанию Эдисона и строит модель первого индукционного мотора, а уже на следующий год уезжает в Нью-Йорк в лабораторию к самому Эдисону.
Нужно отметить, что великий физик-практик сразу же заметил талантливого юношу и очень уважал его, но в дальнейшем их пути разошлись вследствие разных взглядов на саму природу изобретательства. Эдисон был уверен, что «изобретение – это 1 % вдохновения и 99 % пота», и стремился к немедленному воплощению своих идей в материальные формы. Тесла отдавал все 100 % вдохновению, а метод испытаний и ошибок Эдисона называл «поиском иголки в стоге сена». В лаборатории Эдисона, ставшего впоследствии его главным соперником, впервые во всю мощь проявился знаменитый подход Теслы к самому процессу изобретательской деятельности, который он описывает в книге «Мои изобретения».
«Мне было около 17 лет, когда я стал серьезно думать об изобретениях. Тогда, к моему огромному удовольствию, я заметил, что могу очень легко визуализировать. Мне были не нужны модели, рисунки или эксперименты. Я мог рисовать их в своем сознании. Так бессознательно я пришел к тому, чтобы разработать новый метод материализации изобретательских идей и концепций, полностью противоположный чисто экспериментальному и, по моему убеждению, столь же быстрый и эффективный.
В тот момент, когда некто конструирует устройство для проверки на практике сырой идеи, он неизбежно оказывается погрязшим в деталях и дефектах такого аппарата. По мере того как он занимается его усовершенствованием и реконструкцией, способность к концентрации уменьшается, и он теряет представление о принципе, лежащем в его основе. Результатов можно достичь, но всегда за счет потери качества.
Мой метод иной. Я не спешу приступать к практической работе. Когда у меня рождается идея, я сразу в воображении начинаю строить прибор. Я изменяю конструкцию, произвожу усовершенствования и у себя в мозгу привожу этот прибор в действие. И мне абсолютно безразлично, запускаю ли я свою турбину у себя в мыслях или испытываю в моей мастерской. Я даже могу заметить, что нарушилась ее балансировка. При этом не существует никакой разницы в результатах. Таким образом, я быстро развиваю новую концепцию и могу усовершенствовать ее, ни до чего при этом не дотрагиваясь.
И как только я дойду до такой стадии, когда произведу в изобретении все возможные улучшения, которые я мог придумать, и когда больше не увижу нигде никаких недостатков, только тогда я воплощаю в конкретной форме продукт своего воображения. Мое устройство неизменно будет работать так, как я и рассчитывал, и результат эксперимента всегда получается таким, каким я его запланировал. За 20 лет у меня не было ни одного исключения. Почему должно быть по-другому? Инженерная работа, электрическая и механическая, приносила позитивные результаты.
Почти не существует проблем, которые не поддаются математической обработке и результаты которых не могут быть рассчитаны или определены заранее на основе имеющихся теоретических и практических данных. Я утверждаю, что воплощение на практике сырой идеи, как это обычно делается, является не чем иным, как потерей энергии, денег и времени».
Существует своего рода исторический анекдот: однажды журналисты попытались поймать Теслу на утверждении, что он может создавать и испытывать машины в своем воображении не хуже, чем в мастерской. Ответ Теслы был достойным: чтобы раз и навсегда избавиться от подобных обвинений, он «построил» новую модель турбины в воображении, а затем по его указаниям и чертежам была создана ее физическая копия. Обе турбины – воображаемая и реальная – были запущены одновременно и проработали месяц. После остановки Тесла «разобрал» воображаемую турбину и составил описание изношенных и разрушившихся деталей. Каждый из пунктов в точности совпадал с тем, что обнаружилось после разборки реальной машины!
В 1885 году Тесла уходит от Эдисона, основывает собственную компанию и приступает к производству моторов и генераторов многофазного переменного тока. Последующие 15 лет посвящены активной исследовательской деятельности, публикации огромного количества патентов в области электричества и формированию основного направления научной деятельности. За это время Тесла фактически создает новую систему моторов и трансформаторов переменного тока, исследует высокочастотное электричество и, в частности, его физиологическое воздействие, регистрирует патент на первое устройство с телеавтоматическим контролем (на озере в Центральном парке Нью-Йорка он беспроволочно управляет кораблем, ошеломляя присутствующих). В 1899 году заканчивается строительство на Ниагарском водопаде электростанции переменного тока по его проекту (в противовес проекту постоянного тока, выдвинутому Эдисоном!).
Годы с 1901 по 1905 отданы одному из самых загадочных проектов Теслы – легендарной башне Ворден-клиф на Лонг-Айленде, сложнейшему передатчику электромагнитных волн, в конструировании которого Тесла применяет все имевшееся тогда знание: телеавтоматический контроль, беспроволочную передачу волн Герца, самобытную теорию эфира, по которой любой природный элемент системы Менделеева обладает своим особым ускорением свободного падения, – а также собственную технику управления скоротечностью времени. Проект финансировался известным промышленником Морганом, личным другом Теслы, членом нескольких тайных обществ.
Действительное назначение передатчика навсегда останется в тайне; сам Тесла неоднократно менял свои же слова относительно его задачи. Известно только, что в полную силу передатчик был включен 15 июня 1903 года в полночь. Газета «Нью-Йорк Сан» писала на следующий день: «Живущие вблизи лаборатории Теслы на Лонг-Айленде более чем заинтересованы его опытами с беспроволочным переносом энергии. Прошлой ночью мы были свидетелями странных феноменов – многокрасочных молний, собственноручно испускаемых Теслой, затем воспламенения слоев атмосферы на разной высоте и на большой территории, так что ночь моментально превращалась в день… Случалось, что весь воздух несколько минут был наполнен свечением, сосредоточенным по краям человеческого тела, и все присутствовавшие излучали светло-голубое мистическое пламя… Сами себе мы казались призраками».
Однако, вскоре после одного из экспериментов, когда он воспламенил небо не только над Нью-Йорком, а над всей Атлантикой, Тесла неожиданно покидает свою лабораторию, оставляя внутри все нетронутым. Он никогда больше не появился в Ворден-клиф и не унес оттуда ни одной бумаги, ни одного наброска или документа. Тогда же был положен конец его публичной карьере, хотя, судя по всему, исследования уже зрелого ученого продолжились.
С 1909 года Тесла регистрирует патенты только в области машиностроения, но продолжает наисерьезнейшие исследования электромагнетизма. Во время Второй мировой войны он вместе с А. Эйнштейном и Р. Оппенгеймером участвует в осуществлении секретного проекта обеспечения «невидимости» кораблей флота США. (Через полгода после его смерти произошел трагический случай с эсминцем «Элдридж», при котором пострадали люди. Тесла настаивал на создании дополнительной системы, обеспечивающей безопасность людей во время эксперимента, но на это не были выделены средства.)
Никола Тесла умирает 7 января 1943 года, запершись за два дня до смерти в номере гостиницы «Нью-йоркер» и попросив не беспокоить его. Он был обнаружен на кровати одетым в чистый костюм. Весь его архив, столь необходимый спецслужбам для продолжения экспериментов по «невидимости», необъяснимым образом исчез.
Наука
Невозможно в рамках одной статьи проанализировать те фундаментальные перемены, которые Тесла внес и мог внести в современную науку, тем более что значительная часть его архивов зашифрована, написана символическим языком или вовсе исчезла.
Мы можем утверждать, что, исходя из трудов Фарадея и Арагона, с одной стороны, и Гальвани и Вольта – с другой, на основе теории акустических резонаторов Гамильтона и модифицированной модели эфира лорда Кельвина он сумел создать новую, удивительную в своей красоте теорию мира.
Тесла считал, что материя и пространство неразделимы, что мир – это единая непрерывная электромагнитная среда, а материя – одно из проявлений организованных электромагнитных колебаний, описываемых общим математическим алгоритмом. Причем, вероятнее всего, под электромагнетизмом он понимал нечто большее, чем то, что вкладывает в это понятие сегодняшняя наука. Так, он полагал, что наэлектризованность – это флюидное состояние, которое базируется на субстанции, наделенной свойствами восприятия и элементами сознания.
Исходной аксиомой его теории было то, что всеобщая энергия физической системы основывается на законах резонанса вибраций, на совпадении колебаний ее частей. Он считал, что закон резонанса – это наиболее общий природный закон, устраняющий время и расстояние, и что все связи между явлениями устанавливаются исключительно путем разного рода резонансов, то есть согласованных вибраций систем. Основной задачей его экспериментов и было установление тех глубинных совместных свойств систем, которые могут позволить им прийти в резонанс. И эти поиски приносили свои плоды.
Человек
Но Тесла не был лишь только гениальным ученым, проникшим во многие тайны бытия. Одной из его самых замечательных черт было то, что он не отделял самого себя от предмета исследования, а, наоборот, сумел одухотворить физику, технологию, науку – все, чего касался его гений.
Свами Вивекананда, известный индийский философ, приехавший на Запад с целью выяснения возможности объединения всех религий, посетил Теслу в его лаборатории в Нью-Йорке в 1906 году и с восторгом описал эту встречу в письме своему индийскому коллеге Аласингу: «Этот человек отличается от всех западных людей… Он продемонстрировал свои опыты, проводимые им с электричеством, к которому он относится как к живому существу, с которым разговаривает и которому отдает приказания… Речь идет о высшей степени спиритуальной личности. Вне сомнения, что он обладает духовностью высшего уровня и в состоянии признать всех наших богов… В его электрических многокрасочных огнях появились все наши боги: Вишну, Шива… и я почувствовал присутствие самого Брахмы».
Будучи сыном священника, на вопрос о своем вероисповедании Тесла отвечал, что «верит только в одного Бога, не описанного ни в одной из религий», и что он наиболее близок к буддизму.
Изучение наследия Теслы, очевидно, нереально без понимания основополагающих принципов, которыми руководствовался гениальный изобретатель. Невозможно изучить открытия и понять еще не понятые изобретения без осознания той роли, которую сам Тесла отводил изобретателю, – роли посредника между миром идей и проявленным, человеческим миром. Являясь автором нескольких сотен научных открытий, он не считал творчество своей собственной заслугой и всегда твердо заявлял, что играет роль лишь проводника идей. Самому себе он отводил роль своего рода «автомата», задача которого – настроиться на определенные вибрации, чтобы быть в состоянии принимать и проводить их.
В своих работах Тесла утверждает, что после определенной тренировки он был в состоянии очень четко определять момент зарождения каждой мысли, причины ее появления и ее дальнейшую эволюцию в сознании. Его выводы рождались всегда спонтанно, в виде геометрических образов. Затем следовало осознание принципа открытия и его интерпретация. Только после этого он обращался к физической форме и к определению технических свойств материалов, необходимых для непрерывного действия сконструированной модели.
Под работой над изобретением он подразумевал, прежде всего, борьбу за ментальное очищение, то есть отстранение второстепенных идей, мыслей и чувственно наполненных мелочей, чтобы добиться ясности изображаемого принципа и понимания подлинной природы связей между принципиальными геометрическими узловыми элементами. Сумев еще в 12 лет волевым действием установить контроль над видениями, посещавшими его, в течение своей жизни Тесла научился в совершенстве владеть этой способностью и тем самым обрел независимость от собственных психических проявлений, могущих исказить реальность, открыв себя миру чистых идей и принципов, описанному еще Пифагором и Платоном.
Основным методом поиска и установления взаимосвязи между любыми системами он выбрал резонанс, принцип согласованных вибраций, – и подтвердил свои озарения строгими математическими выкладками. Своими исследованиями и открытиями он расчистил дорогу для новой науки, сам сделав по ней несколько первых шагов. Теперь эта дорога ждет тех, кто решится продолжить Путь…
Вадим Карелин
Поделитесь на страничкеСледующая глава >
Лучи смерти, электромобиль, котик и другие мифы о Николе Тесле
Сегодня, 22 сентября, исполнится 120 лет с момента регистрации патента на катушку Тесла — одного из главных изобретений великого сербского физика, окруженного десятками мифов и легенд. «Афиша Daily» вспоминает самые яркие из них.
Значительная часть мифов о Николе Тесле появилась еще при жизни эпатажного серба, а он сам их распространению вовсе не препятствовал. Можно даже сказать, наоборот — окружив свою деятельность ореолом загадочности и никак не комментируя то, что о нем говорят, он косвенно эти слухи поддерживал. Что, впрочем, легко объяснимо. Тесла, несмотря на всю свою известность, до начала XX века не был особо богат, его эксперименты требовали огромных вложений, ему даже приходилось показывать фокусы. А его умение изображать из себя чудотворца стабильно приносило ему деньги. Это, впрочем, не умаляет важности многих его открытий и изобретений, но сегодняшняя тема — именно ворох легенд.
Беспроводная передача электричества
Башня Ворденклиф на Лонг-Айленде предназначалась для трансатлантической телефонии, радиовещания, и демонстрации беспроводной передачи электроэнергии. Первые полномасштабные испытания башни состоялись в июне 1903 года.
Оговоримся, да, Тесла действительно занимался этим вопросом. Однако предположения, что ему все же удалось найти эффективный способ передавать энергию без помощи традиционных проводов, как минимум необоснованны. В 1901 году он вложил огромную часть своих средств в постройку башни Ворденклиф, проект поддерживал крупный американский капиталист Джон Морган. Тесла представлял свою башню как эксперимент по передаче радиоволн, на самом деле пытаясь при этом найти способ беспроводной передачи электричества. Новаторство этой идеи, которую невозможно было долго скрывать, и колоссальные расходы очень быстро спугнули и текущих, и потенциальных инвесторов. Проект рухнул, и смелые стремления Теслы не были реализованы, а реальная возможность передавать энергию без проводов с достаточно высоким КПД появилась лишь совсем недавно. Впрочем, при жизни Тесла не раз демонстрировал то, что подобная передача энергии вполне реальна при использовании специальных передающей и приемной катушек, разработанных им.
Тунгусский феномен
Место падения Тунгусского метеорита
© РИА Новости
Колоссальный взрыв, произошедший в результате падения знаменитого метеорита, часто связывают с экспериментами по передаче энергии. Причем гипотеза эта достаточно новая — тексты, проповедующие ее, появились лишь в начале 2000-х — даже спустя сто лет «срывателям покровов» не дает покоя загадочная башня знаменитого физика. Единственным аргументом, который говорит о связи взрыва с опытами Теслы, является тот факт, что падение метеорита не оставило после себя ни видимого кратера, ни обломков. Кроме того, в течение нескольких дней на территории от Атлантики до Центральной Сибири наблюдалось интенсивное свечение неба и светящиеся облака. До настоящего времени ни одна из гипотез, объясняющих феномен, не стала общепринятой, однако большая часть астрономов считает, что тунгусские события были связаны с падением на Землю ядра кометы или рыхлого сгустка космической пыли. Но гипотеза о причастности волшебника от мира электричества до сих пор регулярно всплывает в статьях. Авторов не переубеждает тот факт, что проект «Ворденклиф» фактически был закрыт еще за два с половиной года до тунгусского феномена.
Лучи смерти

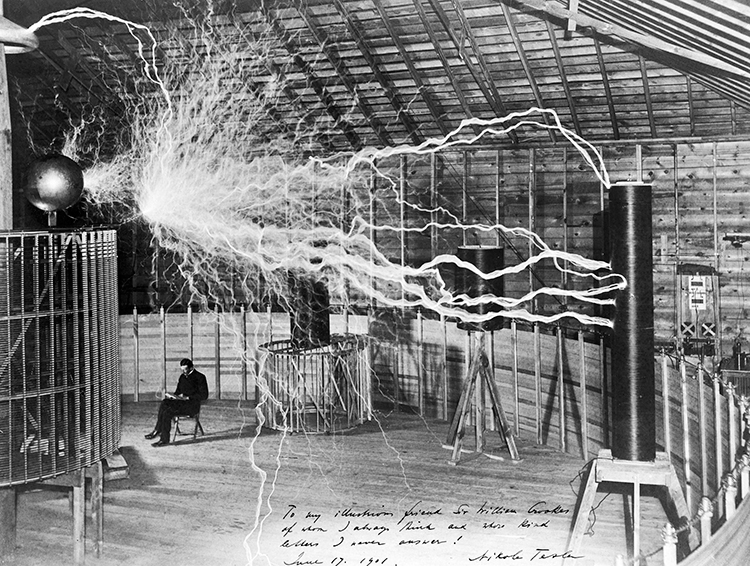

© Dickenson V. Alley/Wellcome Library, London
Благодаря старомодной фантастике это словосочетание превратилось в настоящий мем. А ведь изначально супероружие, способное без единого снаряда стирать с лица земли целые армии, ассоциировалось исключительно с именем Николы Теслы. Вообще, широкое обсуждение возможности появления сверхоружия началось в первой половине двадцатого века — в эпоху мировых войн. Пропагандистские машины работали на полную катушку, чтобы устрашать противника планами о разработках чудо-оружия (больше всех старался Третий рейх во время Второй мировой — кто не слышал про Wunderwaffe?), да и сам Тесла подливал масла в огонь. «Пошлете ли вы войска в атаку там, где действуют эти лучи, отправите вы 10 тысяч самолетов или миллионную армию, самолеты будут немедленно сбиты и армия уничтожена», — говорил он в 1939 году в интервью для New-York Tribune. Что в итоге? Практически ничего. Испытаний лучей смерти никто не зафиксировал, рабочих прототипов супероружия так и не появилось до 70–80-х годов XX века. Но история запомнила другое страшное оружие — после бомбардировок Хиросимы и Нагасаки.
Филадельфийский эксперимент
Эсминец «Элдридж»
© National Archives and Records Administration
Легенда, сравнимая по масштабам хайпа с «Зоной 51», йети и прочими черными вертолетами. В далеком 1943 году американский эсминец «Элдридж», якобы используя то ли специальную электромагнитную станцию невидимости, разработанную лично Эйнштейном, то ли и вовсе придуманный Николой Теслой телепорт, исчез с военно-морской базы в Филадельфии, внезапно появился в Норфолке, а затем таким же мистическим образом вернулся на родную стоянку. Естественно, большая часть моряков погибла, другая часть стройным маршем отправилась в сумасшедшие дома. Потом появились загадочные письма некоего сеньора Альенде, якобы служившего на «Элдридже», повествующие об удивительных чудесах, происходивших с выжившими моряками. Позже был издан уфологический бестселлер «Аргументы в пользу НЛО», в котором история также была упомянута, и, наконец, легенда стала любимой для исследователей аномальных явлений. Конечно, в конце концов слухи были опровергнуты самими моряками, служившими на эсминце. Но особенно забавны попытки приплести Теслу к этой истории. Ученый умер почти за год до спуска «Элдриджа» на воду. Так что, увы, телепорт он не изобретал. А что касается самой легенды — эсминец даже не заходил в филадельфийский порт в ноябре 1943 года.
Машина, вызывающая землетрясения

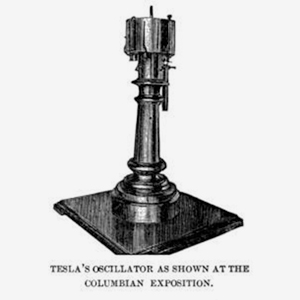

Электромеханический генератор колебаний или попросу осциллятор Теслы
© Wikimedia Commons
Конечно, Тесла ее не изобрел, но пытался. Да и заинтересован он был скорее в исследовании эффекта резонанса, а не в создании разрушительного оружия. Даже несмотря на громкие заявления, что правильно расположенный резонатор Теслы был бы способен расколоть на куски ни много ни мало планету.
По легенде, невероятный осциллятор был уничтожен самим Теслой после того, как чуть не разрушил здание в Нью-Йорке, в котором он проводил свои эксперименты. Якобы сначала ученый вызвал резонанс в одной из металлических балок, затем Тесла прикрепил к ней свой прибор, который вскоре вошел в резонанс с ее колебаниями, и здание начало разрушаться, то есть практически вызвал своеобразное землетрясение. Надо сказать, что в этом году в Нью-Йорке действительно была замечена повышенная сейсмическая активность, но ее природа была вполне естественной. Кроме того, остались чертежи знаменитого резонатора. И увы, они, мягко говоря, несовершенны. Найти их может любой желающий — и удостовериться, что попытки создать такое устройство по планам великого серба ни к чему не приведут. Это, кстати, даже знаменитые разрушители легенд проверяли.
Электромобиль

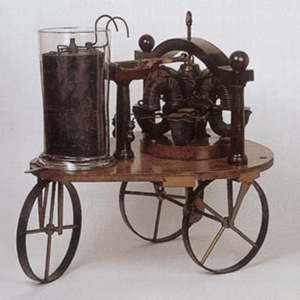

Небольшой автомобиль, разработанный голландцами Стратином Гронингеном и Кристофером Беккером в 1835 году
© rug.nl
Несмотря на свое имя, компания Tesla Motors не имеет никакого отношения к великому изобретателю. И слухи о том, что первый электромобиль был изобретен именно им, также всего лишь слухи, лишенные всяческого обоснования. Во-первых, сами электромобили появились значительно раньше, чем принято полагать, — еще в XIX веке, даже раньше, чем привычные машины с двигателем внутреннего сгорания. Правда, соотношение скорости и потребления энергии было у них таким, что оставалось только плакать. Именно поэтому слухи об электромобиле Теслы были напрямую связаны с легендами о том, что он изобрел вечный двигатель, источник бесперебойной энергии, работающий на пронизывающем всю окружающую реальность эфире. В эфир Тесла, кстати, искренне верил и всю свою жизнь пытался найти способы с ним взаимодействовать. Особо популярной история об электрокаре стала, когда в середине двадцатого века объявился некий Петер Саво, называвший себя племянником Теслы, лично тестировавший с ним это изобретение. Досадно только, что у него не было ни одного документального доказательства не только существования подобного чуда техники, но и его родственной связи с гениальным изобретателем.
Котик Теслы
Напоследок, самый милый миф о Тесле, который, возможно, даже не миф. Сомневаться в нем позволяет то, что мифологизировать собственное прошлое было одним из излюбленных развлечений ученого. В одном из своих писем он рассказывал, как именно он заинтересовался исследованиями электричества. В детстве, гладя своего кота, увидел на его шерсти искры, как потом стало ясно, от статического электричества. Отец поведал трехлетнему ребенку, что это электричество — почти то же самое, что и молнии. И с тех пор Никола так и не потерял интереса к этому удивительному явлению. За 86 лет своей жизни Тесла упомянул об этом полумифическом коте всего один раз.
Новости, анонсы, релизы и личные мнения наших редакторов на все это — в телеграме «Афиши Daily». Обратная связь ПОЗНАВАТЕЛЬНОЕ Сила воли ведет к действию, а позитивные действия формируют позитивное отношение Как определить диапазон голоса — ваш вокал Как цель узнает о ваших желаниях прежде, чем вы начнете действовать. Как компании прогнозируют привычки и манипулируют ими Целительная привычка Как самому избавиться от обидчивости Противоречивые взгляды на качества, присущие мужчинам Тренинг уверенности в себе Вкуснейший «Салат из свеклы с чесноком» Натюрморт и его изобразительные возможности Применение, как принимать мумие? Мумие для волос, лица, при переломах, при кровотечении и т.д. Как научиться брать на себя ответственность Зачем нужны границы в отношениях с детьми? Световозвращающие элементы на детской одежде Как победить свой возраст? Восемь уникальных способов, которые помогут достичь долголетия Как слышать голос Бога Классификация ожирения по ИМТ (ВОЗ) Глава 3. Завет мужчины с женщиной
Оси и плоскости тела человека — Тело человека состоит из определенных топографических частей и участков, в которых расположены органы, мышцы, сосуды, нервы и т.д.
|
По мнению некоторых наши деды, беспомощными были словно манекены. «Фауст» Гете Не важно что вещество эфира получено в опытах многих исследователей, не важно что измерен его спектр, оказавшийся водородообразным (Помянем добрую память Д.И.Менделеева ставившего элемент эфира в начало своей периодической таблицы), как не важно и то что в теории эфира разрешаются все основные противоречия рожденные современной наукой. Сейчас у нас другая цель. Давайте на время поумерим скептицизм и попытаемся реконструировать по имеющимся из рукописи данным генератор эфирных вихревых объектов. Поставьте себя на место Николы Тесла. Как бы ВЫ, именно ВЫ сделали бы подобное устройство? Первое что приходит на ум это на первый взгляд нелепая мысль аппарата Тэта в виде цилиндра с мембраной на конце, ударяя по которой с другого ее конца отделяется вихревое кольцо, только из вещества эфира. А почему собственно нелепая? Сравнения с пузырьком воздуха в воде ничего не напоминает? А ведь это математическая модель осциллятора с сосредоточенными параметрами в разделе физики, называемом акустика. (Отношение Тесла к акустике, мне кажется, уже набило оскомину). Ну а физическая модель? Правильно. Как и пузырек, осциллятором с сосредоточенными параметрами является резонатор Гельмгольца. А вот это уже серьезно. Резонатор Гельмгольца состоим из сосуда (V) снабженного горлышком (L), узким отростком или отверстием, через которое сосуд сообщается с окружающей средой. Ввиду узости горлышка скорость движения среды в нем велика по сравнению со скоростью среды внутри сосуда. Среда в горловине является колеблющейся массой, а объем среды в сосуде играет роль упругого элемента. Разумеется, такое разделение справедливо лишь приближенно, так как некоторая часть среды в полости обладает инерционным сопротивлением. Однако при достаточно большой величине отношения площади отверстия к площади сечения полости точность такого приближения вполне удовлетворительна. Основная часть кинетической энергии колебаний оказывается сосредоточенной в горле резонатора, где колебательная скорость частиц воздуха имеет наибольшую величину. Причем длина волны на резонансной частоте не зависит от среды, заполняющей резонатор Гельмгольца, а только от его геометрических параметров.
Как образуется вихревое кольцо в аппарате Тэта? При ударе по мембране , на границе отверстия, в центре среда движется быстрее, тем самым увлекая более инерционную область по краям в поступательно-вращательное движение. Мы легко можем заменить мембрану на резонатор Гельмгольца, получив тот-же эффект. Попробуйте сами взять резиновую грушу (спринцовку) и наполнив бумажный цилиндр сигаретным дымом получить вихревое кольцо.
А среда? Средой в данном случае будет служить вакуум созданный в резонаторе и трубке, присоединенной к нему. Например, используя принцип обращенного водоструйного насоса. Нам остается лишь придумать способ возбуждения резонатора и подобрать материал. Но об этом позже.
Эта модель моментально отпечаталась в моем сознании, когда я прочел текст рукописи в первый раз. Но мы привыкли не доверять своему внутреннему голосу, поэтому я повелся за общей стадной мыслью и рассматривал модель описанную Тесла в статьях о рентгеновских лучах. Там приводится вакуумная трубка с открытым концом, причем сам вакуум создается как бы автоматически: так, как размер выходного отверстия мал, а напряжение на концах трубки велико, давление внутри трубки оказывается выше, чем в окружающей среде. Но даже эта вакуумная трубка может дать прикурить господам академикам официальной науки. (Извините за каламбур). Дело в том, что она представляет модификацию трубки Кулиджа, а более всего походит на способ получения каналовых лучей. В официальной науке источником такого рода излучения считается положительные ионы газа находящегося между катодом и анодом. Ага, сейчас! Тесла простым экспериментом опровергает это, ведь в его трубке заметьте вакуум. Он считает источником данного излучения поток сильно заряженных частиц и доказывает это.
А затем, как это часто бывает, я случайно нахожу фотокопию, которая возвращает меня к первому варианту как единственно верному. Вот она, «Death Ray», «Electrostatic Repulsion» или просто – «Вихревое Оружие Тесла».
Что сразу обращает внимание на рисунке? Все, о чем говорилось выше, в нем присутствует. Герметически закрытый контейнер (6) – резонатор Гельмгольца. Расчетные формулы можно взять в любом учебнике акустики. Параметры среды механического эфира, как реального (т.е вязкого и сжимаемого) газа под давлением — пожалуйте к В.А. Ацюковскому «Общая эфиродинамика». Правда, его вязкость довольно невелика, и ,в частности, на замедлении планет это практически не сказывается, но при больших скоростях она играет весьма заметную роль. Давление эфира огромно, более чем 2 х 10 в 29 атм (2 х 10 в 32 Н/кв. м), плотность — 8,85 х 10 в -12 кг/куб. м (в вакууме).
На начальном этапе формирования тороидального вихря, полученного аппаратом Тэта, происходит его сжатие, вследствие влияния давления окружающей среды. По-видимому, насадка (1) позволяет воздействовать на этот процесс. Но кое-что все еще остается неясным. Зачем подавать сжатый осушенный воздух? Но ведь не для того, чтобы устройство не страдало от коррозии, правда? Логичнее предположить, что дегидратация воздуха производится с целью повышения его электрической прочности.
Для того чтобы понять, как возбудить резонатор на необходимой частоте нам необходимо рассмотреть такие категории Тесла как «свободные вибрации» и «радиантное электричество», и их свойства, разумеется. Лучше чем это сделал мною уважаемый доктор т.н. Питер А. Линдеманн в своей книге «Секреты холодного электричества» на мой взгляд, не сделал никто. Поэтому объяснять работу безиндукционного трансформатора Тесла, при питании его первичной обмотки реактивным током, считаю нецелесообразным. Тем более в данном вопросе такое количество полярных мнений о сути происходящего, что голова идет кругом. Меня интересует только удобный практический расчет, выполнить который легко позволяет механическая модель эфира, изложенная в работах В.А. Ацюковского. А для описания работы трансформатора привлекая модель «гидравлического тарана». Также рекомендую обратить внимание на работы Станислава Авраменко, в части передачи электрической энергии без металлических проводов и конечно, его прибор создающий электроплазму – «коагулятор крови». Этот прибор наглядно демонстрирует разделение «радиантного электричества» путем разницы в проводимости ионизированного промежутка воздушного конденсатора и металлическими обкладками, в данном случае конической формы. Отмечу лишь следующее:
На резонансной частоте с конца вторичной сегментированной катушки Трансформатора Тесла вырываются белые пламяподобные разряды чистого напряжения без тока (радиантное электричество). Использование медных сфер сверху Трансформаторов принуждало потоки значительно поглощать белое пламя. Но возникла проблема (которая нам как раз на руку). Медные сферы по которым ударял высоковольтный поток, становились проводящими и разряжались стримерами, прокладывающими путь к «электрической земле». Проблема возникала из-за проводимости, вследствие сжимания по всему объему сферического медного шара в такт с ударами радиантных потоков (разряд белого пламени). Также интересно, что намотка сегментированной вторичной обмотки трансформатора Тесла велась материалом с высоким электрическим сопротивлением, а из практики изготовления катушек для контуров РЛС известно, что лучшим материалом является – инвар/ковар. Надеюсь дальнейшие объяснения излишни, как в отношении возбуждения резонатора, так и материала для его изготовления.
Остается лишь маленькая деталь. Чтобы сделать нашу шаровую молнию (fireballs) видимой нужно расположить пару источников ионизирующего излучения на пути ее следования. Например, ультрафиолетовые лампы.
Есть ли что-либо подобное в мире на сегодняшний день? К примеру сообщение из Швейцарии: «Швейцарским исследователями создан первый в мире ручнойэлектрорезонансный генератор по принципу Н. Тесла. Генератор разрушает металлические и иные предметы по их электрорезонансным частотам при этом разрушению подвергаются только предметы вступающие в резонанс с колебаниями генератора, а иные не разрушаются»
Но самое интересное, что это всего лишь часть фотографии! Первоначально она была представлена полностью, а затем заменена этой. На первоначальной фотографии был показан излучатель – точь-в-точь резонатор Гельмгольца.
Несомненно, что позднее Тесла, предлагая разработку системы обороны от авиналетов для правительства Великобритании, значительно усовершенствовал свою разработку. К примеру, он говорил о возможности функционирования подобного устройства без создания высокого вакуума. Но в данном случае рассматривается более ранняя конструкция, относящаяся к 1908г.
Исходя из заявлений Тесла скорость распространения подобных вихревых объектов в эфире достигает 48 х скорости звука в воздухе, что легко проверить, используя данные о эфирной среде В.А. Ацюковского. Дальность действия до разрушения вихревого объекта в эфире — 250 км от поверхности Земли (зависит от приложенной мощности), что позволяет использовать излучатель против любых незаземленных металлических целей — будь то самолет, спутник или астероид. Т. к. морские суда через водный электролит связаны с землей, применение данного типа оружия против них мало эффективно, разве что вызвав взрыв топливных баков.
Заключение. Возможно, вы надеялись увидеть тонну математических формул и мудреные вычисления, как в любом учебнике по теоретической физике. В том то и дело, что оказывается, для практического расчета достаточно знания элементарной математики. В современной физике суть процесса ушла, а на ее место встала она, великая обманщица, готовая объяснить любую, самую дикую фантазию -математика. Водоразделом в науке стало отношение к механическому эфиру, как среде передачи электромагнитных волн. А что говорил Герман Гельмгольц по поводу применимости математики к физическим явлениям? На том и стоим. Помнится преподаватель матанализа в высшей школе часто шутила : «Даже обезьяну можно научить дифференцировать!» Так может не стоит уподобляться обезьянам?
1. Лямаев Б.Ф. Гидростуйные насосы и установки. Л. Машиностроение, 1988, 256 стр.
г. Красноярск 2005г. Станислав Апанасенко, инженер по системному анализу.
|
Отёска стен и прирубка косяков — Когда на доме не достаёт окон и дверей, красивое высокое крыльцо ещё только в воображении, приходится подниматься с улицы в дом по трапу.
Дифференциальные уравнения второго порядка (модель рынка с прогнозируемыми ценами) — В простых моделях рынка спрос и предложение обычно полагают зависящими только от текущей цены на товар.
В замедленной фотографии: тиски с закрепленным в них яйцом после облучения генератора с расстояния 10 метров в течении 0,5 секунд. Не берусь утверждать , что технология в точности такая же. Скорее использован открытый Т-образный конденсатор в качестве электронной линзы совместно с трансформатором Тесла.
Не так давно появилась статья «Охрана АЭС в США вооружается бластерами», где показана компактное лучевое оружие. Новый тип оружия получил обозначение Active Denial Technology (ADT). Для поражения противника используется направленное не ионизирующее электромагнитное излучение на частоте 95 ГГц. Его воздействие приводит к резкому повышению температуры кожи, в точке приложения луча, до значений, превышающих болевой порог.
Karl Hans Welzиз Австрии внедряет и производит, так называемые генераторы оргона, основываясь на теории Вильгельма Райха. Сам Райх говорил о том, что эфир и оргон суть тоже самое. Считал, что теория Эйнштейна показала, что среда передачи электромагнитных волн не может быть статична и находится в постоянном движении, а отнюдь не отрицала наличие или отсутствие самой среды. На рисунке показана внутренняя часть его генераторов, кое, несомненно, являются резонаторами Гельмгольца.НЕИЗВЕСТНАЯ РУКОПИСЬ ТЕСЛА
ГЕНЕРАТОР ЭФИРНЫХ ВИХРЕВЫХ ОБЬЕКТОВ (Как она есть)
По мнению некоторых наши деды,
беспомощными были словно манекены.
«Фауст» Гете
Не важно что вещество эфира получено в опытах многих исследователей, не важно что измерен его спектр, оказавшийся водородообразным (Помянем добрую память Д.И.Менделеева ставившего элемент эфира в начало своей периодической таблицы), как не важно и то что в теории эфира разрешаются все основные противоречия рожденные современной наукой. Сейчас у нас другая цель. Давайте на время поумерим скептицизм и попытаемся реконструировать по имеющимся из рукописи данным генератор эфирных вихревых объектов. Поставьте себя на место Николы Тесла. Как бы ВЫ, именно ВЫ сделали бы подобное устройство? Первое что приходит на ум это на первый взгляд нелепая мысль аппарата Тэта в виде цилиндра с мембраной на конце, ударяя по которой с другого ее конца отделяется вихревое кольцо, только из вещества эфира. А почему собственно нелепая? Сравнения с пузырьком воздуха в воде ничего не напоминает? А ведь это математическая модель осциллятора с сосредоточенными параметрами в разделе физики, называемом акустика. (Отношение Тесла к акустике, мне кажется, уже набило оскомину).
Ну а физическая модель? Правильно. Как и пузырек, осциллятором с сосредоточенными параметрами является резонатор Гельмгольца. А вот это уже серьезно. Резонатор Гельмгольца состоим из сосуда (V) снабженного горлышком (L), узким отростком или отверстием, через которое сосуд сообщается с окружающей средой. Ввиду узости горлышка скорость движения среды в нем велика по сравнению со скоростью среды внутри сосуда. Среда в горловине является колеблющейся массой, а объем среды в сосуде играет роль упругого элемента. Разумеется, такое разделение справедливо лишь приближенно, так как некоторая часть среды в полости обладает инерционным сопротивлением. Однако при достаточно большой величине отношения площади отверстия к площади сечения полости точность такого приближения вполне удовлетворительна. Основная часть кинетической энергии колебаний оказывается сосредоточенной в горле резонатора, где колебательная скорость частиц воздуха имеет наибольшую величину. Причем длина волны на резонансной частоте не зависит от среды, заполняющей резонатор Гельмгольца, а только от его геометрических параметров.
Как образуется вихревое кольцо в аппарате Тэта? При ударе по мембране , на границе отверстия, в центре среда движется быстрее, тем самым увлекая более инерционную область по краям в поступательно-вращательное движение. Мы легко можем заменить мембрану на резонатор Гельмгольца, получив тот-же эффект. Попробуйте сами взять резиновую грушу (спринцовку) и наполнив бумажный цилиндр сигаретным дымом получить вихревое кольцо.
А среда? Средой в данном случае будет служить вакуум созданный в резонаторе и трубке, присоединенной к нему. Например, используя принцип обращенного водоструйного насоса. Нам остается лишь придумать способ возбуждения резонатора и подобрать материал. Но об этом позже.
Эта модель моментально отпечаталась в моем сознании, когда я прочел текст рукописи в первый раз. Но мы привыкли не доверять своему внутреннему голосу, поэтому я повелся за общей стадной мыслью и рассматривал модель описанную Тесла в статьях о рентгеновских лучах. Там приводится вакуумная трубка с открытым концом, причем сам вакуум создается как бы автоматически: так, как размер выходного отверстия мал, а напряжение на концах трубки велико, давление внутри трубки оказывается выше, чем в окружающей среде. Но даже эта вакуумная трубка может дать прикурить господам академикам официальной науки. (Извините за каламбур). Дело в том, что она представляет модификацию трубки Кулиджа, а более всего походит на способ получения каналовых лучей. В официальной науке источником такого рода излучения считается положительные ионы газа находящегося между катодом и анодом. Ага, сейчас! Тесла простым экспериментом опровергает это, ведь в его трубке заметьте вакуум. Он считает источником данного излучения поток сильно заряженных частиц и доказывает это.
А затем, как это часто бывает, я случайно нахожу фотокопию, которая возвращает меня к первому варианту как единственно верному. Вот она, «Death Ray», «Electrostatic Repulsion» или просто – «Вихревое Оружие Тесла».
Что сразу обращает внимание на рисунке? Все, о чем говорилось выше, в нем присутствует. Герметически закрытый контейнер (6) – резонатор Гельмгольца. Расчетные формулы можно взять в любом учебнике акустики. Параметры среды механического эфира, как реального (т.е вязкого и сжимаемого) газа под давлением — пожалуйте к В.А. Ацюковскому «Общая эфиродинамика». Правда, его вязкость довольно невелика, и ,в частности, на замедлении планет это практически не сказывается, но при больших скоростях она играет весьма заметную роль. Давление эфира огромно, более чем 2 х 10 в 29 атм (2 х 10 в 32 Н/кв. м), плотность — 8,85 х 10 в -12 кг/куб. м (в вакууме).
На начальном этапе формирования тороидального вихря, полученного аппаратом Тэта, происходит его сжатие, вследствие влияния давления окружающей среды. По-видимому, насадка (1) позволяет воздействовать на этот процесс. Но кое-что все еще остается неясным. Зачем подавать сжатый осушенный воздух? Но ведь не для того, чтобы устройство не страдало от коррозии, правда? Логичнее предположить, что дегидратация воздуха производится с целью повышения его электрической прочности.
Для того чтобы понять, как возбудить резонатор на необходимой частоте нам необходимо рассмотреть такие категории Тесла как «свободные вибрации» и «радиантное электричество», и их свойства, разумеется. Лучше чем это сделал мною уважаемый доктор т.н. Питер А. Линдеманн в своей книге «Секреты холодного электричества» на мой взгляд, не сделал никто. Поэтому объяснять работу безиндукционного трансформатора Тесла, при питании его первичной обмотки реактивным током, считаю нецелесообразным. Тем более в данном вопросе такое количество полярных мнений о сути происходящего, что голова идет кругом. Меня интересует только удобный практический расчет, выполнить который легко позволяет механическая модель эфира, изложенная в работах В.А. Ацюковского. А для описания работы трансформатора привлекая модель «гидравлического тарана». Также рекомендую обратить внимание на работы Станислава Авраменко, в части передачи электрической энергии без металлических проводов и конечно, его прибор создающий электроплазму – «коагулятор крови». Этот прибор наглядно демонстрирует разделение «радиантного электричества» путем разницы в проводимости ионизированного промежутка воздушного конденсатора и металлическими обкладками, в данном случае конической формы. Отмечу лишь следующее:
На резонансной частоте с конца вторичной сегментированной катушки Трансформатора Тесла вырываются белые пламяподобные разряды чистого напряжения без тока (радиантное электричество). Использование медных сфер сверху Трансформаторов принуждало потоки значительно поглощать белое пламя. Но возникла проблема (которая нам как раз на руку). Медные сферы по которым ударял высоковольтный поток, становились проводящими и разряжались стримерами, прокладывающими путь к «электрической земле». Проблема возникала из-за проводимости, вследствие сжимания по всему объему сферического медного шара в такт с ударами радиантных потоков (разряд белого пламени).
Также интересно, что намотка сегментированной вторичной обмотки трансформатора Тесла велась материалом с высоким электрическим сопротивлением, а из практики изготовления катушек для контуров РЛС известно, что лучшим материалом является – инвар/ковар. Надеюсь дальнейшие объяснения излишни, как в отношении возбуждения резонатора, так и материала для его изготовления.
Остается лишь маленькая деталь. Чтобы сделать нашу шаровую молнию (fireballs) видимой нужно расположить пару источников ионизирующего излучения на пути ее следования. Например, ультрафиолетовые лампы.
Есть ли что-либо подобное в мире на сегодняшний день? К примеру сообщение из Швейцарии: «Швейцарским исследователями создан первый в мире ручной электрорезонансный генератор по принципу Н. Тесла. Генератор разрушает металлические и иные предметы по их электрорезонансным частотам при этом разрушению подвергаются только предметы вступающие в резонанс с колебаниями генератора, а иные не разрушаются»
В замедленной фотографии: тиски с закрепленным в них яйцом после облучения генератора с расстояния 10 метров в течении 0,5 секунд. Не берусь утверждать , что технология в точности такая же. Скорее использован открытый Т-образный конденсатор в качестве электронной линзы совместно с трансформатором Тесла.
Не так давно появилась статья «Охрана АЭС в США вооружается бластерами», где показана компактное лучевое оружие. Новый тип оружия получил обозначение Active Denial Technology (ADT). Для поражения противника используется направленное не ионизирующее электромагнитное излучение на частоте 95 ГГц. Его воздействие приводит к резкому повышению температуры кожи, в точке приложения луча, до значений, превышающих болевой порог.
Но самое интересное, что это всего лишь часть фотографии! Первоначально она была представлена полностью, а затем заменена этой. На первоначальной фотографии был показан излучатель – точь-в-точь резонатор Гельмгольца.
Karl Hans Welz из Австрии внедряет и производит, так называемые генераторы оргона, основываясь на теории Вильгельма Райха. Сам Райх говорил о том, что эфир и оргон суть тоже самое. Считал, что теория Эйнштейна показала, что среда передачи электромагнитных волн не может быть статична и находится в постоянном движении, а отнюдь не отрицала наличие или отсутствие самой среды. На рисунке показана внутренняя часть его генераторов, кое, несомненно, являются резонаторами Гельмгольца.
Несомненно, что позднее Тесла, предлагая разработку системы обороны от авиналетов для правительства Великобритании, значительно усовершенствовал свою разработку. К примеру, он говорил о возможности функционирования подобного устройства без создания высокого вакуума. Но в данном случае рассматривается более ранняя конструкция, относящаяся к 1908г.
Исходя из заявлений Тесла скорость распространения подобных вихревых объектов в эфире достигает 48 х скорости звука в воздухе, что легко проверить, используя данные о эфирной среде В.А. Ацюковского. Дальность действия до разрушения вихревого объекта в эфире — 250 км от поверхности Земли (зависит от приложенной мощности), что позволяет использовать излучатель против любых незаземленных металлических целей — будь то самолет, спутник или астероид. Т. к. морские суда через водный электролит связаны с землей, применение данного типа оружия против них мало эффективно, разве что вызвав взрыв топливных баков.
Заключение. Возможно, вы надеялись увидеть тонну математических формул и мудреные вычисления, как в любом учебнике по теоретической физике. В том то и дело, что оказывается, для практического расчета достаточно знания элементарной математики. В современной физике суть процесса ушла, а на ее место встала она, великая обманщица, готовая объяснить любую, самую дикую фантазию -математика. Водоразделом в науке стало отношение к механическому эфиру, как среде передачи электромагнитных волн. А что говорил Герман Гельмгольц по поводу применимости математики к физическим явлениям? На том и стоим. Помнится преподаватель матанализа в высшей школе часто шутила : «Даже обезьяну можно научить дифференцировать!» Так может не стоит уподобляться обезьянам?
1. Лямаев Б.Ф. Гидростуйные насосы и установки. Л. Машиностроение, 1988, 256 стр.
г. Красноярск 2005г. Станислав Апанасенко,
инженер по системному анализу.
http://www.macmep.ru/GeneratorEtherVortex.htm
