В процессе передачи, а также распределения электричества весомое значение имеют провода. Они подбираются в соответствии с нагрузкой, потреблением электроприборов. Чтобы разряд бесперебойно проходил, требуются точные расчеты по нагрузке и по электрической энергии.
Таблица подсчетов
Каждый шнур имеет свою номинальную силу, то есть показатель, который он сможет выдержать во время функциональной работы электроприборов. Если полученное число будет намного больше, чем у проводника, возможна авария.
Важно оценить основные значения, чтобы подобрать необходимый вам показатель.
мм2 | Для шнура с медными жилами | |||
220 В | 380 В | |||
А | кВт | А | кВт | |
1,5 | 19 | 4,1 | 16 | 10,5 |
2,5 | 27 | 5,9 | 25 | 16,5 |
4 | 38 | 8,3 | 30 | 19,8 |
6 | 46 | 10,1 | 40 | 26,4 |
10 | 70 | 15,4 | 50 | 33 |
16 | 85 | 18,7 | 75 | 49,5 |
25 | 115 | 25,3 | 90 | 59,4 |
35 | 135 | 29,7 | 115 | 75,9 |
50 | 175 | 38,5 | 145 | 95,7 |
70 | 215 | 47,3 | 180 | 118,8 |
95 | 260 | 57,2 | 220 | 145,2 |
120 | 300 | 66 | 260 | 171,6 |
Таблица мощности, тока и сечения алюминиевых проводов выглядит следующим образом:
мм2 | Для шнура с алюминиевыми жилами | |||
220 В | 380 В | |||
А | кВт | А | кВт | |
2,5 | 20 | 4,4 | 19 | 12,5 |
4 | 28 | 6,1 | 23 | 15,1 |
6 | 36 | 7,9 | 30 | 19,8 |
10 | 50 | 11 | 39 | 25,7 |
16 | 60 | 13,2 | 55 | 36,3 |
25 | 85 | 18,7 | 70 | 46,2 |
35 | 100 | 22 | 85 | 56,1 |
50 | 135 | 29,7 | 110 | 72,6 |
70 | 165 | 36,3 | 140 | 92,4 |
95 | 200 | 44 | 170 | 112,2 |
120 | 230 | 50,6 | 200 | 132 |
Оценивая сечение кабеля по мощности видно, что весомое значение имеет вид дрота. Важно найти ближайшее от полученного числа, сопоставить его с соответственными жилами.
Как сделать самостоятельно подсчет по длине
Провести расчет сечения кабеля по мощности можно самостоятельным путем. Процесс не займет много вашего времени, не потребует особых усилий. Для этого возьмите лист бумаги, выпишите поочередно характеристики каждого электроприбора, который у вас есть. Например, телевизор, электрическая плита, пылесос, утюг и другие приборы.
Следующий шаг заключается в подсчете суммы, полученное число используют для выбора диаметра.
Формула расчетов мощности по току и напряжению выглядит следующим образом:
Р – показатель силы каждого изделия, измеряется в кВт.
Поправочный коэффициент составляет 0,8. Он означает то, что не все приборы будут работать одновременно. Предполагается, что 80% будут рабочими. Ведь пользователь вряд ли будет использовать все изделия без перерыва на протяжении длительного промежутка времени.
Комментарий к записи
Чтобы лучше разобраться с сечением кабеля по мощности, важно ознакомиться с примером.
Суммарная сила электроизделий составляет 13 кВт. Нужно умножить на коэффициент 0,8. В результате пользователь получает 10,4 кВт действительной нагрузки. В таблице следует найти эту цифру и соответствующее ей число в колонке.
Цифра 10,1 подходит при однофазовой сети, напряжение 220 В, 10,5 – если у вас трехфазная сеть.
Выбор, как видно, останавливается на проводнике 6 мм (однофазная сеть), 1,5 мм (трехфазная сеть). Даже новичок сможет справиться с данной задачей.
Какие шнуры лучше
NUM – это достаточно известная марка немецкого производителя. Данный шнур отлично подойдет для жилых помещений, или же для офиса.
Отечественный производитель также изготовляет качественные изделия с похожими характеристиками.
Вычисления по длине
Проводник имеет сопротивление. Вместе с увеличением протяжности линии теряется ток. Соответственно, чем больше будет расстояние, тем большими будут потери.
В частности, если величина потери будет превышать отметку в 5%, стоит выбирать проводник с большими жилами.
Чтобы провести соответственные измерения, можно воспользоваться методикой.
1. Вычисление суммарной силы электрических приборов. Используйте для подсчетов соответствующие формулы.
2. Следующим шагом является определение сопротивления электропроводки. Для этого используйте формулу: удельное сопротивление умножают на показатель длины. Цифру, которую вы получите, необходимо разделить на поперечное сечение шнура:
где р – это табличная величина.
Показатель длины прохождения тока умножается на 2 раза — так как изначально ток проходит по одной жиле, затем возвращается по другой жиле.
Потери напряжения рассчитываются путем умножения силы тока на сопротивление. Чтобы определить величину потерь, потери напряжения надо разделить на напряжение в сети, затем умножить полученное значение на 100%.
Полученное число анализируется. Если показатель менее 5 %, тогда стоит оставить выбранный размер жилы. Если же полученная отметка больше 5%, тогда подбирают проводник большей длины.
Также специалисты обращают внимание на то, что при протяжении линии на большое расстояние также требуются вычисления, учитывающие потери по длине.
Вычисления по нагрузке
Сечение кабеля по току является более точным способом. Принцип вычислений аналогичен определению сечения кабеля по мощности. Необходимо определить нагрузку на электроприборы. Используйте формулу вычислений напряжения по каждому из приборов по отдельности.
Для расчета при однофазовой сети воспользуйтесь данной формулой:
I = P/U*cos φ
Для трехфазной сети подходит формула:
I = P/√3*U* cos φ
Р — сила электроприборов, измеряется в кВт.
cos φ — коэффициент мощности.
Данные числа суммируются, далее, исходя из табличных значений, подбирается соответственный показатель.
Специалисты акцентируют внимание на то, что табличная величина зависит также от условий прокладки проводника. Если проводился монтаж открытой электропроводки, тогда нагрузка и сила будут намного больше. Меньшие значения будут в том случае, если прокладка проводки проходила в трубе.
Оценивая данные характеристики и значения, можно решить поставленную задачу.
При получении суммарного числа, необходимо умножить в 1,5 раза (для запаса).
Рекомендации
Помимо проводки, важно уделить должное внимание проектированию. Следует продумать, затем нарисовать план помещения. Затем необходимо отметить будущие розетки, светильники и определить силу каждого электрического прибора по отдельности.
Выбрав провода, необходимо подсчитать длину линии, которая должна быть защищена с помощью автомата (автоматического выключателя). Специалисты советуют выделять отдельную линию на все освещение. Именно в этом случае вы сможете чинить розетки в вечернее время без дополнительных проблем. Ведь именно розетки страдают от перегруза в большей мере.
Делая вычисления, нужно быть внимательным. При неправильном расчете шнура будут перегреваться. Вследствие этого изоляция разрушится, что приведет к замыканию и возгоранию.
Благодаря грамотным расчетам вы сможете обезопасить себя, избежать вероятности возникновения аварийной ситуации, затрат денежных средств на ремонт электропроводки в дальнейшем. Не нужно будет в этом случае заменять электроприборы.
Жми «Нравится» и получай только лучшие посты в Facebook ↓
Поделиться на Facebook
Поделиться в ВК
Поделиться в ОК
Поделиться в Twitter
Поделиться в Google Plus
Выбор сечения кабеля по току
23.02.2019 0 bogdann.tech Кабели и провода Электропроводка
Используя таблицу ПУЭ можно правильно выбрать сечение кабеля по току. Так, например если кабель будет меньшего сечения, то это может привести к преждевременному выходу из строя всей системы проводки или порче включённого оборудования. Так же неправильный выбор толщины кабеля может стать причиной пожара, который произойдёт из-за плавления изоляции провода при его перегреве из-за высокой мощности.
При обратном процессе, когда толщина кабеля будет взята со значительным запасом по мощности, может произойти лишняя трата денег для приобретения более дорогостоящего провода.
Как показывает практика, в большинстве случаев выбирать сечение кабеля по току следует исходя из показателя его плотности.
Таблицы ПУЭ и ГОСТ
Плотность тока
При проведении выбора сечения провода необходимо знать некоторые показатели. Так, например величина плотности тока в таком материале как медь составляет от 6 до 10 А/мм2. Такой показатель является результатом многолетних наработок специалистов и принимается исходя из основных правил регламентирующих устройство электрических установок.
В первом случае при плотности в шесть единиц предусмотрена работа электрической сети в длительном рабочем режиме. Если же показатель составляет десять единиц, то следует понимать, что работа сети возможна не длительное время во время периодических коротких включений.
Поэтому производить выбор толщины необходимо именно по данному допустимому показателю.
Приведенные выше данные соответствуют медному кабелю. Во многих электрических сетях до сих пор применяются и алюминиевые провода. При этом медный кабель в сравнении с последним типом провода имеет свои неоспоримые преимущества.
К таковым можно отнести следующее:
- Медный кабель обладает намного большей мягкостью и в тоже время показатель его прочности выше.
- Изделия, изготовленные из меди более длительное время не подвержены процессам окисления.
- Пожалуй, самым главным показателем медного кабеля есть его более высокая степень проводимости, а значит и лучший показатель по плотности тока и мощности.
К самому главному недостатку такого кабеля можно отнести более высокую цену на него.
Показатель плотности тока для алюминиевого провода находится в диапазоне от четырёх до шести А/мм2. Поэтому его можно применять в менее ответственных сооружениях. Так же данный тип проводки активно применялся в прошлом веке при строительстве жилых домов.
Проведение расчетов сечения по току
При расчете рабочего показателя толщины кабеля, необходимо знать какой ток будет протекать по сети данного помещения. Например, в самой обычной квартире необходимо суммировать мощность всех электрических приборов, которые подключаются к сети.
В качестве примера для расчета можно привести стандартную таблицу потребляемой мощности основными бытовыми приборами, использующимися в обычной квартире.
Исходя и суммарной мощности, производится расчет тока, который будет течь по кабелям сети.
I=(P*K1)/U
В этой формуле Р означает общую мощность, измеряемую в Ваттах, К1 – коэффициент, который определяет одновременную работу всех бытовых приборов (его величина обычно равняется 0,75) и U – напряжение в домашней сети равное обычно 220 Вольтам.
Данный показатель расчета тока поможет сделать оценку нужного сечения для общей сети. При этом необходимо так же учитывать и рабочую плотность тока.
Такой расчет можно принимать как приблизительный выбор. При этом более точные показатели могут быть получены с использованием выбора из специальной таблицы ПУЭ. Такая таблица ПУЭ является элементом специальных правил устройства электрических установок.

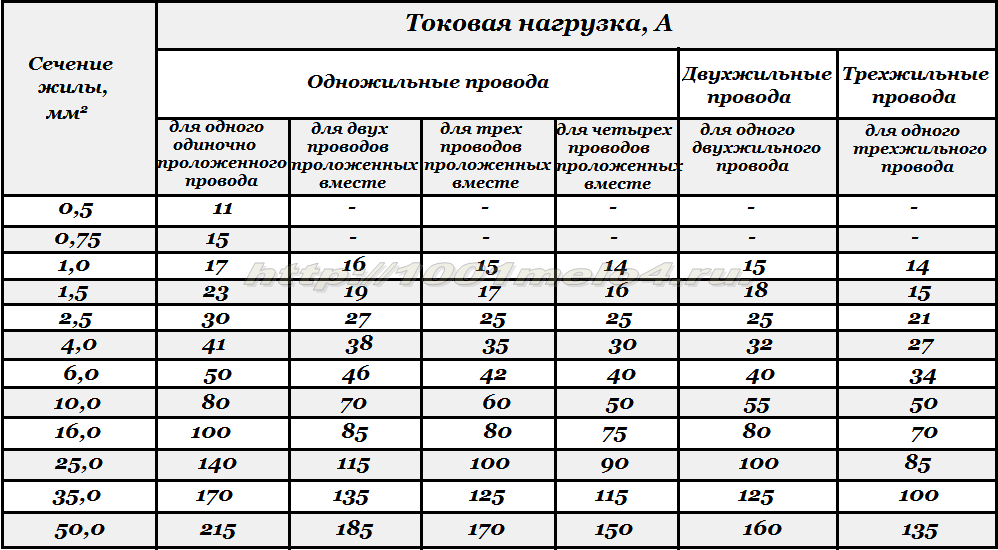

Ниже приведен пример таблицы ПУЭ, по которой возможно производить выбор сечения.
Как видно такая таблица ПУЭ кроме зависимости сечений от показателя по току ещё предусматривает и учёт материала, из которого изготавливаются провода, а так же и его расположение. Кроме этого в таблице регламентируется количество жил и величина напряжения, которая может быть как 220, так и 380 Вольт.
Расчет по току с применением дополнительных параметров
При расчете сечения на основе тока с использованием таблицы ПУЭ можно пользоваться и дополнительными параметрами.
Например, есть возможность учитывать диаметр жилы. Поэтому при определении сечения жилы применяют специальное оборудование под названием микрометр. На основе его данных определяется толщина каждой жилы. Потом с использованием значений ранее полученных токов и специальной таблицы производится окончательный выбор величины сечения жилы провода.
Если же кабель состоит из нескольких жил, то следует произвести замер одной из них и посчитать её сечение. После этого для нахождения окончательного значения толщины, показатель, полученный для одной жилы, умножается на их количество в проводе.
Полученное таким образом с использованием расчетов и таблицы ПУЭ значение сечения кабеля позволит создать в доме или квартире проводку, которая будет служить хозяевам на протяжении довольно долгого периода времени без возникновения аварийных или внештатных ситуаций.
bogdann.tech
Администратор сайта Electricvdele.Ru
- Next Обзор всех видов напольных кабель каналов от металлических и алюминиевых до пластиковых
- Previous Обзор плинтусов с кабель каналом: разновидности, размеры, способы монтажа
Размер электрического кабеля в зависимости от номинального тока
Ампер в зависимости от размера кабеля для стационарных установок в зданиях.
Рекламные ссылки
В приведенной ниже таблице указаны номинальные значения тока для стационарной прокладки кабелей внутри зданий. Таблица основана на ПВХ-проводке и кабелях с ПВХ-изоляцией — однопроволочной, тонкопроволочной и многопроволочной.
Способ установки | A1 | A2 | B1 | B2 | ||||
---|---|---|---|---|---|---|---|---|
Установка | Одножильные кабели в изоляционных трубах в теплоизолированных стенах | Многожильные кабели в изоляционных трубах в теплоизолированных стенах | Одножильные кабели в изоляционных трубах в стенах | Многожильные кабели или кабели в многожильных оболочках, в изоляционных трубках, на стенах | ||||
Количество жил | 2 | 3 | 2 | 3 | 1 20011 2 | 3 | ||
Cross-Section (mm 2 ) | Current Ratings (ampere) | |||||||
1.5 | 15.5 | 13.5 | 15.5 | 13.0 | 17.5 | 15. 5 | 16.5 | 15.0 |
2.5 | 19.5 | 18.0 | 18.5 | 17.5 | 24 | 21 | 23 | 20 |
4 | 26 | 24 | 25 | 23 | 32 | 28 | 30 | 27 |
6 | 34 | 31 | 32 | 29 | 41 | 36 | 38 | 34 |
10 | 46 | 42 | 43 | 39 | 57 | 50 | 52 | 46 |
16 | 61 | 56 | 57 | 52 | 76 | 68 | 69 | 62 |
25 | 80 | 73 | 75 | 68 | 101 | 89 | 90 | 80 |
35 | 99 | 89 | 92 | 83 | 125 | 110 | 111 | 99 |
50 | 119 | 108 | 110 | 99 | 151 | 134 | 133 | 118 |
70 | 151 | 136 | 139 | 125 | 192 | 171 | 168 | 149 |
95 | 182 | 164 | 167 | 150 | 232 | 207 | 201 | 179 |
120 | 210 | 188 | 192 | 172 | 269 | 239 | 232 | 206 |
150 | 240 | 216 | 219 | 196 | ||||
185 | 273 | 245 | 248 | 223 | ||||
240 | 320 | 286 | 291 | 261 | ||||
300 | 367 | 328 | 334 | 298 |
- operating temperature max . 70 o C
- температура окружающей среды макс. 70 o C
- A1 — Одножильные кабели в кабелепроводе в теплоизолированной стене
- A2 — Многожильный кабель или многожильный кабель в оболочке в кабелепроводе в теплоизолированной стене
- B1 — Одножильный кабель в кабелепроводе или стене
- B2 — Многожильный кабель или многожильный кабель в кабелепроводе в стена
