Для чего необходим расчет сечения кабеля?
Правильный расчет кабеля необходим для предотвращения опасных для жизни, здоровья и имущества ситуаций. В результате прохождения электрического тока по проводам происходит их нагрев. Чем выше сила тока, тем он интенсивнее. Результатом становится возгорание или короткое замыкание со всеми вытекающими последствиями.
Следующие формулы наглядно доказывают это утверждение:
I = U/R (Закон Ома),
где:
I – сила тока,
U – напряжение,
R – сопротивление.
Из формулы видно, что чем сильнее сопротивление, тем больше тепла будет выделяться при прохождении тока по проводнику.
Формула нахождения сопротивления выглядит следующим образом:
R = p·(L/S),
где:
p – это удельное сопротивление (величина, которая характеризует свойство материала оказывать сопротивление движению заряженных частиц).
L – длина кабеля.
S – площадь сечения кабеля.
Чем меньше площадь сечения, тем выше сопротивление. Это приводит к увеличению активной мощности, так как ток пытается преодолеть сопротивление. Вследствие этой работы выделяется тепло, которое идет на нагрев. Если проводник нагреется сверх нормы, это приведет к негативным последствиям.
Что необходимо знать для правильного выбора провода?
Основной параметр, по которому осуществляют выбор сечения кабеля – допустимая токовая нагрузка. Это величина тока, которую может пропускать по себе проводник в течение длительного времени без каких-либо последствий.
Номинальный ток определяют для того, чтобы рассчитать мощность потребителей, установленных в квартире. После этого проводят расчет силы тока по формулам:
- Для однофазной электрической сети:
где P – общая мощность установленных приборов, U – напряжение, Ки – коэффициент одновременности максимумов нагрузок (0.
75), cos(φ) – коэффициент мощности, равен единице.
- Для 3-х фазной электрической сети:
Допустимая токовая нагрузка определяется в соответствии с указаниями нормативных документов
Что будет, если неправильно рассчитать сечение
Если отказаться от расчета сечения или выбрать его «на глаз» впоследствии можно столкнуться с перегревом проводки. Это приведет к расплавлению изоляции, возгоранию, короткому замыканию.
С другой стороны, если выбрать сечение больше необходимого, это приведет к дополнительным финансовым расходам и проблемам в электромонтаже.
ПУЭ таблица расчета сечения кабеля по мощности и току

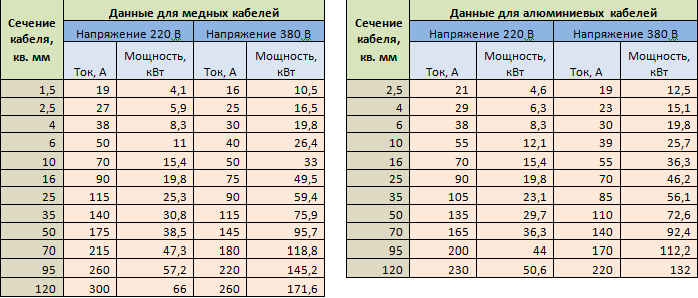

Представленные ниже таблицы помогут выбрать сечение кабеля по максимальным значениям тока и нагрузки.
Для медных проводов:
| Сечение токопроводящей жилы, мм2 | Медные жилы проводов и кабелей | |||
|---|---|---|---|---|
Напряжение, 220 В | Напряжение, 380 В | |||
ток, А | мощность, кВт | ток, А | мощность, кВт | |
1,5 | 19 | 4,1 | 16 | 10,5 |
2,5 | 27 | 5,9 | 25 | 16,5 |
4 | 38 | 8,3 | 30 | 19,8 |
6 | 46 | 10,1 | 40 | 26,4 |
10 | 70 | 15,4 | 50 | 33,0 |
16 | 85 | 18,7 | 75 | 49,5 |
25 | 115 | 25,3 | 90 | 59,4 |
35 | 135 | 29,7 | 115 | 75,9 |
50 | 175 | 38,5 | 145 | 95,7 |
70 | 215 | 47,3 | 180 | 118,8 |
95 | 260 | 57,2 | 220 | 145,2 |
120 | 300 | 66,0 | 260 | 171,6 |
Для алюминиевых проводов:
| Сечение токопроводящей жилы, мм2 | Алюминиевые жилы проводов и кабелей | |||
|---|---|---|---|---|
Напряжение, 220 В | Напряжение, 380 В | |||
ток, А | мощность, кВт | ток, А | мощность, кВт | |
2,5 | 20 | 4,4 | 19 | 12,5 |
4 | 28 | 6,1 | 23 | 15,1 |
6 | 36 | 7,9 | 30 | 19,8 |
10 | 50 | 11,0 | 39 | 25,7 |
16 | 60 | 13,2 | 55 | 36,3 |
25 | 85 | 18,7 | 70 | 46,2 |
35 | 100 | 22,0 | 85 | 56,1 |
50 | 135 | 29,7 | 110 | 72,6 |
70 | 165 | 36,3 | 140 | 92,4 |
95 | 200 | 44,0 | 170 | 112,2 |
120 | 230 | 50,6 | 200 | 132,0 |
Как выбрать сечение проводника
Ещё несколько критериев, на которые нужно обратить внимание в процессе выбора кабеля
- Длина питающей линии.
Чем длиннее провод, тем сильнее в нем потери напряжения. Чтобы уменьшить их, нужно либо укоротить провод, либо увеличить сечение. В первую очередь это касается кабелей с алюминиевыми токопроводящими жилами. При использовании медных проводов длина не учитывается. Для компенсации увеличения сопротивления берут запас в 20-30% - Тип проводки. В быту применяют провода из меди или алюминия. В последнее время алюминий практически не используют, все давно переходят на медь. Алюминиевые провода дешевле, но у них выше сопротивление, у медных – ниже. Алюминий не так надежен, как медь, его не рекомендуется использовать.
- Особенности подключения. Если все жилы завести на один автомат, это приведет к перегреву клемм. Несоблюдение номинала спровоцирует ложные срабатывания.
Чем длиннее провод, тем сильнее в нем потери напряжения. Чтобы уменьшить их, нужно либо укоротить провод, либо увеличить сечение. В первую очередь это касается кабелей с алюминиевыми токопроводящими жилами. При использовании медных проводов длина не учитывается. Для компенсации увеличения сопротивления берут запас в 20-30%Электрические работы должны проводиться квалифицированным персоналом, имеющим соответствующие группы допуска и удостоверения.
Выбор сечения кабеля по току
23.
02.2019
0
bogdann.tech
Кабели и провода Электропроводка
Используя таблицу ПУЭ можно правильно выбрать сечение кабеля по току. Так, например если кабель будет меньшего сечения, то это может привести к преждевременному выходу из строя всей системы проводки или порче включённого оборудования. Так же неправильный выбор толщины кабеля может стать причиной пожара, который произойдёт из-за плавления изоляции провода при его перегреве из-за высокой мощности.
При обратном процессе, когда толщина кабеля будет взята со значительным запасом по мощности, может произойти лишняя трата денег для приобретения более дорогостоящего провода.
Как показывает практика, в большинстве случаев выбирать сечение кабеля по току следует исходя из показателя его плотности.
Таблицы ПУЭ и ГОСТ
Плотность тока
При проведении выбора сечения провода необходимо знать некоторые показатели. Так, например величина плотности тока в таком материале как медь составляет от 6 до 10 А/мм2.
В первом случае при плотности в шесть единиц предусмотрена работа электрической сети в длительном рабочем режиме. Если же показатель составляет десять единиц, то следует понимать, что работа сети возможна не длительное время во время периодических коротких включений.
Поэтому производить выбор толщины необходимо именно по данному допустимому показателю.
Приведенные выше данные соответствуют медному кабелю. Во многих электрических сетях до сих пор применяются и алюминиевые провода. При этом медный кабель в сравнении с последним типом провода имеет свои неоспоримые преимущества.
К таковым можно отнести следующее:
- Медный кабель обладает намного большей мягкостью и в тоже время показатель его прочности выше.
- Изделия, изготовленные из меди более длительное время не подвержены процессам окисления.
- Пожалуй, самым главным показателем медного кабеля есть его более высокая степень проводимости, а значит и лучший показатель по плотности тока и мощности.
К самому главному недостатку такого кабеля можно отнести более высокую цену на него.
Показатель плотности тока для алюминиевого провода находится в диапазоне от четырёх до шести А/мм2. Поэтому его можно применять в менее ответственных сооружениях. Так же данный тип проводки активно применялся в прошлом веке при строительстве жилых домов.
Проведение расчетов сечения по току
При расчете рабочего показателя толщины кабеля, необходимо знать какой ток будет протекать по сети данного помещения. Например, в самой обычной квартире необходимо суммировать мощность всех электрических приборов, которые подключаются к сети.
В качестве примера для расчета можно привести стандартную таблицу потребляемой мощности основными бытовыми приборами, использующимися в обычной квартире.
Исходя и суммарной мощности, производится расчет тока, который будет течь по кабелям сети.
I=(P*K1)/U
В этой формуле Р означает общую мощность, измеряемую в Ваттах, К1 – коэффициент, который определяет одновременную работу всех бытовых приборов (его величина обычно равняется 0,75) и U – напряжение в домашней сети равное обычно 220 Вольтам.
Данный показатель расчета тока поможет сделать оценку нужного сечения для общей сети. При этом необходимо так же учитывать и рабочую плотность тока.
Такой расчет можно принимать как приблизительный выбор. При этом более точные показатели могут быть получены с использованием выбора из специальной таблицы ПУЭ. Такая таблица ПУЭ является элементом специальных правил устройства электрических установок.

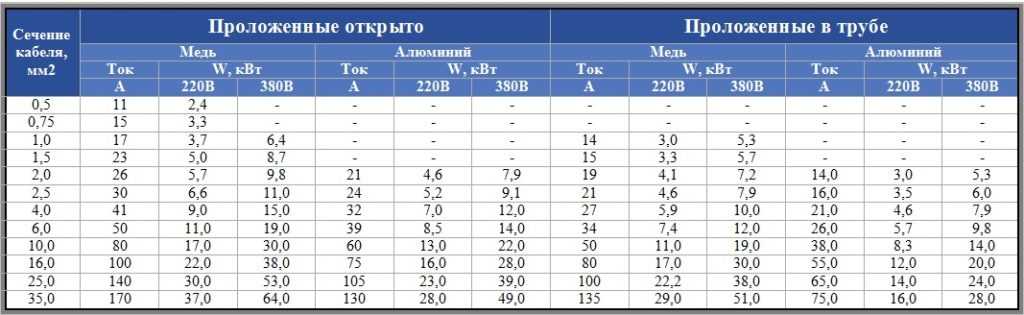

Ниже приведен пример таблицы ПУЭ, по которой возможно производить выбор сечения.
Как видно такая таблица ПУЭ кроме зависимости сечений от показателя по току ещё предусматривает и учёт материала, из которого изготавливаются провода, а так же и его расположение.
Кроме этого в таблице регламентируется количество жил и величина напряжения, которая может быть как 220, так и 380 Вольт.
Расчет по току с применением дополнительных параметров
При расчете сечения на основе тока с использованием таблицы ПУЭ можно пользоваться и дополнительными параметрами.
Например, есть возможность учитывать диаметр жилы. Поэтому при определении сечения жилы применяют специальное оборудование под названием микрометр. На основе его данных определяется толщина каждой жилы. Потом с использованием значений ранее полученных токов и специальной таблицы производится окончательный выбор величины сечения жилы провода.
Если же кабель состоит из нескольких жил, то следует произвести замер одной из них и посчитать её сечение. После этого для нахождения окончательного значения толщины, показатель, полученный для одной жилы, умножается на их количество в проводе.
Полученное таким образом с использованием расчетов и таблицы ПУЭ значение сечения кабеля позволит создать в доме или квартире проводку, которая будет служить хозяевам на протяжении довольно долгого периода времени без возникновения аварийных или внештатных ситуаций.
bogdann.tech
Администратор сайта Electricvdele.Ru
- Next Обзор всех видов напольных кабель каналов от металлических и алюминиевых до пластиковых
- Previous Обзор плинтусов с кабель каналом: разновидности, размеры, способы монтажа
| Таблица AWG
- Калькулятор калибра проволоки
- Диаграмма AWG
- Расчет калибра проволоки
Калькулятор калибра проволоки
| Выберите манометр #: | — выберите AWG —0000000000123456781213141516171819202122223242526272829303132333435363738394041424344454647484950 | |
| Или введите № датчика: | АВГ | |
| Выберите тип провода: | МедьАлюминийУглеродистая стальЭлектростальЗолотоНихромНикельСеребро | |
| Удельное сопротивление: | Ом·м | |
| Диаметр в дюймах: | в | |
| Диаметр в миллиметрах: | мм | |
| Площадь поперечного сечения в круговых милах в килограммах: | кмил | |
| Площадь поперечного сечения в квадратных дюймах: | в 2 | |
| Площадь поперечного сечения в квадратных миллиметрах: | мм 2 | |
| Сопротивление на 1000 футов*: | Ом/кфут | |
| Сопротивление на 1000 м*: | Ом/км | |
* @ 68°F или 20°C
** Диаметр и площадь поперечного сечения не включают изоляцию.
*** Результаты могут отличаться от реальных проводов: другое удельное сопротивление материала и количество жил в проводе
Калькулятор падения напряжения ►
Диаграмма AWG
| AWG # | Диаметр (дюйм) | Диаметр (мм) | Район (ккмил) | Площадь (мм 2 ) |
|---|---|---|---|---|
| 0000 (4/0) | 0,4600 | 11.6840 | 211.6000 | 107.2193 |
| 000 (3/0) | 0,4096 | 10.4049 | 167,8064 | 85.0288 |
| 00 (2/0) | 0,3648 | 9,2658 | 133.0765 | 67.4309 |
| 0 (1/0) | 0,3249 | 8.2515 | 105.5345 | 53.4751 |
| 1 | 0,2893 | 7.3481 | 83.6927 | 42.4077 |
| 2 | 0,2576 | 6,5437 | 66.3713 | 33. 6308 |
| 3 | 0,2294 | 5,8273 | 52.6348 | 26.6705 |
| 4 | 0,2043 | 5.1894 | 41.7413 | 21.1506 |
| 5 | 0,1819 | 4.6213 | 33.1024 | 16.7732 |
| 6 | 0,1620 | 4.1154 | 26.2514 | 13.3018 |
| 7 | 0,1443 | 3,6649 | 20.8183 | 10,5488 |
| 8 | 0,1285 | 3,2636 | 16.5097 | 8.3656 |
| 9 | 0,1144 | 2,9064 | 13.0927 | 6.6342 |
| 10 | 0,1019 | 2,5882 | 10.3830 | 5.2612 |
| 11 | 0,0907 | 2.3048 | 8.2341 | |
| 12 | 0,0808 | 2,0525 | 6,5299 | 3. 3088 |
| 13 | 0,0720 | 1,8278 | 5.1785 | 2,6240 |
| 14 | 0,0641 | 1,6277 | 4.1067 | 2.0809 |
| 15 | 0,0571 | 1.4495 | 3,2568 | 1.6502 |
| 16 | 0,0508 | 1.2908 | 2,5827 | 1.3087 |
| 17 | 0,0453 | 1.1495 | 2.0482 | 1.0378 |
| 18 | 0,0403 | 1.0237 | 1,6243 | 0,8230 |
| 19 | 0,0359 | 0,9116 | 1.2881 | 0,6527 |
| 20 | 0,0320 | 0,8118 | 1.0215 | 0,5176 |
| 21 | 0,0285 | 0,7229 | 0,8101 | 0,4105 |
| 22 | 0,0253 | 0,6438 | 0,6424 | 0,3255 |
| 23 | 0,0226 | 0,5733 | 0,5095 | 0,2582 |
| 24 | 0,0201 | 0,5106 | 0,4040 | 0,2047 |
| 25 | 0,0179 | 0,4547 | 0,3204 | 0,1624 |
| 26 | 0,0159 | 0,4049 | 0,2541 | 0,1288 |
| 27 | 0,0142 | 0,3606 | 0,2015 | 0,1021 |
| 28 | 0,0126 | 0,3211 | 0,1598 | 0,0810 |
| 29 | 0,0113 | 0,2859 | 0,1267 | 0,0642 |
| 30 | 0,0100 | 0,2546 | 0,1005 | 0,0509 |
| 31 | 0,0089 | 0,2268 | 0,0797 | 0,0404 |
| 32 | 0,0080 | 0,2019 | 0,0632 | 0,0320 |
| 33 | 0,0071 | 0,1798 | 0,0501 | 0,0254 |
| 34 | 0,0063 | 0,1601 | 0,0398 | 0,0201 |
| 35 | 0,0056 | 0,1426 | 0,0315 | 0,0160 |
| 36 | 0,0050 | 0,1270 | 0,0250 | 0,0127 |
| 37 | 0,0045 | 0,1131 | 0,0198 | 0,0100 |
| 38 | 0,0040 | 0,1007 | 0,0157 | 0,0080 |
| 39 | 0,0035 | 0,0897 | 0,0125 | 0,0063 |
| 40 | 0,0031 | 0,0799 | 0,0099 | 0,0050 |
Расчет диаметра проволоки
Расчет диаметра проволоки
Диаметр проволоки калибра n d n в дюймах (дюймах) равен 0,005in, умноженному на 92, возведенному в степень 36 минус число калибра n, деленное на 39: = 0,005 дюйма × 92 (36- n )/39
Диаметр проволоки калибра n d n в миллиметрах (мм) равен 0,127 мм, умноженному на 92, возведенному в степень 36 минус номер калибра n, разделить на 39:
d n (мм) = 0,127 мм × 92 (36- n )/39
Расчет площади поперечного сечения провода
Площадь поперечного сечения провода калибра n A n в кило-круговых милах (ксмил) равен 1000-кратному диаметру квадратной проволоки d в дюймах (дюймах):
A n (тыс.
= 0,025 дюйма 2 × 92 (36- n )/19,5
Площадь поперечного сечения проволоки калибра n A n в квадратных дюймах (в 2 ) равно пи, деленному на 4 диаметра квадратной проволоки d в дюймах (дюймах):
A n (in 2 ) = (π/4)× d n 2 = 0,000019635 дюймов 2 × 92 (36- n )/19,5
Площадь поперечного сечения проволоки калибра n A n в квадратных миллиметрах (мм 2 ) равно пи, деленному на 4 диаметра квадратной проволоки d в миллиметрах (мм):
A n (мм 2 ) = (π/4)× d n 7 2 = 0,012668 мм 2 × 92 (36- n )/19,5
Расчет сопротивления провода
удельное сопротивление ρ дюймов ом-метров (Ом·м), деленное на 25,4 2 , умноженное на площадь поперечного сечения A n в квадратных дюймах (в 2 ):
R N (ω / кфт) = 0,3048 × 10 9 × ρ ) (9067 (9067 (9067) (9067 (9067) (9067 (9067) (9067 (9067) (9067 (9067 (9067) (9067 (9067) (9067) (9067 (9067) (9067) (9067 (9067) (9067 (9067) (9067 (9067) (9067 (9067) (9067 (9067 (9067).
× A n (в 2 ) )
Сопротивление провода n калибра R в омах на километр (Ом/км) равно 1000000000 удельному сопротивлению провода ρ в ом-метры (Ом·м), деленные на площадь поперечного сечения A n в квадратных миллиметрах (мм 2 ):
R n (Ом/км) = 10 9 × ρ (ω · м) / A N (мм 2 )
