таблица с формулой расчета и определения сечения по диаметру провода + советы, как и чем измерить

Автор обзора: Энергоаудит проект RT

Необходимо различать эти два понятия, так как это абсолютно разные материалы. Они очень сильно отличаются друг от друга, как внутренним устройством, так и предназначением. Провод это одна или несколько проволок, заключенных в изоляционную оплетку.

Кабель же, в свою очередь, представляет собой одну или несколько жил, каждая в своей оплетке, объединенных под один общий изоляционный слой. Чаще всего провода делают из алюминия, меди или алюмомеди. Кабель бывает двух основных типов — с одножильными и многожильными проводниками.

Кабель со сплошными жилами обычно используется для прокладки в бытовых и промышленных зданиях. Он не такой гибкий, как многожильный, и поэтому не должен использоваться там, где вибрация или движение могут нарушить кабель.

При изгибе медь затвердевает, становится хрупкой и в конечном итоге трескается, создавая повышенное сопротивление в месте излома, что может привести к перегреву.

Кабель с многожильными проводниками, иногда называемый «flex» в Великобритании или «cord» в США, состоит из десятков тонких нитей одножильных медных проводников. Эти жилы меньшего диаметра позволяют кабелю легче изгибаться и скользить друг по другу внутри ПВХ-изоляции, поэтому усилие и напряжение при изгибе уменьшаются.

Однако многократные изгибы повреждают кабель в течение длительного периода времени и могут привести к разрыву отдельных жил внутри кабеля, уменьшая его общую площадь сечения и способность проводить номинальный ток, создавая горячую точку.

• Расчет сечения по таблице

• Как измерить диаметр провода

• Как измерить сечение кабеля

• Инструкция по расчету сечения

• Фото сечения провода (кабеля) по диаметру

Расчет сечения по таблице

Сечение можно определить несколькими способами, но самый простой и легкий способ это по таблице сечения проводов. Информация в таблице уже подставлена, остается только соотнести размер диаметра и размер сечения, который подходит.

Такой способ вычисления точно сэкономит вам время и силы. Также, можно измерить сечение при помощи формулы.

Однако, как правило, добросовестные производители на оплетке проводов и кабелей указывают некоторые характеристики. В эти характеристики обычно входит сечение, диаметр и количество жил, если это кабель.

Как измерить диаметр провода

Без знания диаметра провода невозможно измерить сечение. Сечение A рассчитывается по формуле «Диаметр² x Pi / 4».

• Проверяется это измерение на кабеле, сечение которого известно. Измеряется диаметр, который составляет 3,1 мм. Согласно расчету, сечение составляет 7,5 мм². В Европе кабели производятся определенных сечений, например, 4 мм², 6 мм², 10 мм² и 16 мм².
• Конечно, производятся и более толстые и тонкие кабели. Однако, как правило, промежуточные размеры отсутствуют. Следующие два значения будут либо 6 мм², либо 10 мм². Кабель 6 мм² должен иметь диаметр 2,8 мм, а кабель 10 мм² — 3,6 мм.
• Поскольку при измерении жиля не были сжаты на 0,5 мм, а скорее недостаточно плотно, сечение 6 мм² ближе, а также соответствует известному значению сечения. Диаметр можно измерить и при помощи штангенциркуля или линейки.
• Штангенциркуль измеряет диаметр точнее, и погрешность невелика. При помощи линейки также можно измерить диаметр, намотав на карандаш провод, надо посчитать количество мотков.
• Потом, надо измерить расстояние, которое заняли эти мотки, и поделить расстояние на количество мотков. Такой способ имеет большую погрешность в измерениях.

Данным способом невозможно измерить диаметр большого провода, так как он плохо наматывается на карандаш из-за своей толщины.

Как измерить сечение кабеля

Непосредственно измерить сечение невозможно. Однако можно определить сечение кабеля различными способами.

Если есть разные наконечники для проводов, можно попробовать, какой наконечник подходит к кабелю, чтобы определить сечение. Если кабель не помещается в наконечник, то сечение кабеля больше, и нужно выбрать наконечник большего размера.

Если кабель слишком свободно входит в наконечник, надо использовать наконечник меньшего размера. Разумеется, в обойму должен быть вставлен только медный материал.

• Другая возможность заключается в том, чтобы измерить диаметр кабеля микрометром и рассчитать по нему сечение. Для этого необходимо измерить диаметр медного проводника. Этот способ очень надежен для однопроволочных проводников.
• Однако при использовании гибких многопроволочных кабелей важно не сжимать эти тонкие провода слишком сильно и тем самым не получить неправильное измерение, а также обратить внимание на то, что между отдельными жилами этих проводов имеется определенное количество воздуха.
• Поэтому рекомендуется проводить измерения непосредственно рядом с изоляцией.

Чтобы не попасть в неприятности, надо выбирать кабель аккуратно, для того чтобы он был нужной толщины. Так как в кабеле содержится несколько жил, нужно рассчитывать сечение, учитывая диаметр всех жил.

Инструкция по расчету сечения

Новичкам в таком деле стоит придерживаться инструкции, как рассчитать сечение. Неправильное измерение сечения чревато последствиями.

• Провода разного сечения могут перегреться, вызвав короткое замыкание.
• Также, на степень нагрева проводки влияет материал, из которого сделан провод.
• Самый легко нагревающийся материал это алюминий.
• Его чаще всего используют, так как это самый экономичный материал, несмотря на то, что он в будущем может вызвать проблемы.

Добросовестные производители проводов используют медь, так как она менее теплопроводна, хоть и более дорогая. Как известно, жидкости легче протекают по трубам большого диаметра, чем по трубам малого диаметра.

Такой же принцип работает для электронов, которые текут через проводник. Чем больше сечение проводника, тем проще электронам перемещаться по нему.

Знать, как измерять сечение кабеля или провода невероятно важно. Это умение может стать гарантией вашей безопасности и долговечности проводки. Будьте осторожны и внимательны.

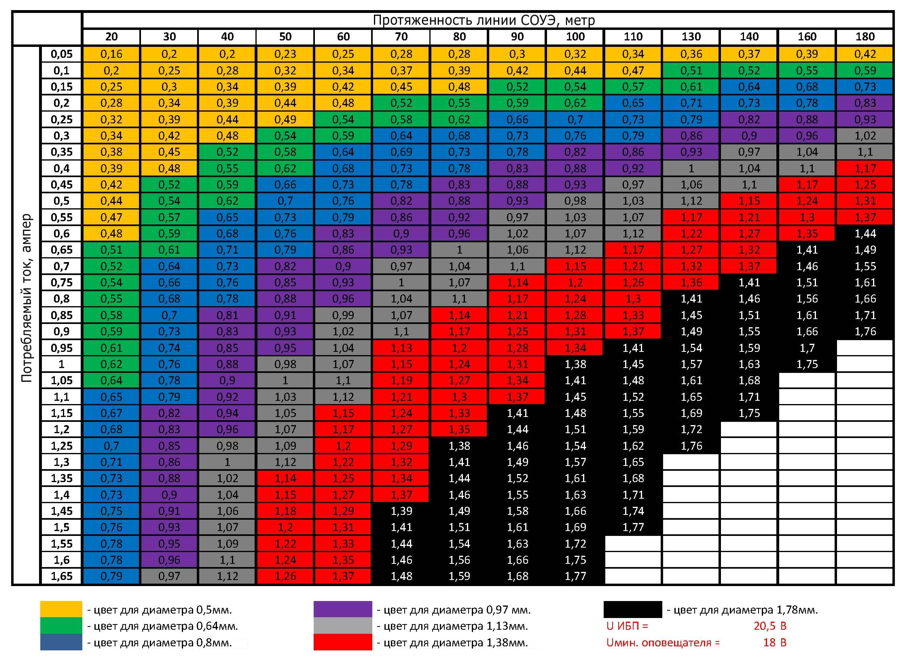

Фото сечения провода (кабеля) по диаметру

Провода для электропроводки. Расчет и таблица допустимого сечения электрических проводов

электрика, сигнализация, видеонаблюдение, контроль доступа (СКУД), инженерно технические системы (ИТС)

Ниже я приведу таблицу сечения проводов, но рекомендую набраться терпения, прочитав до конца эту небольшую теоретическую часть.

Это позволит Вам быть более осознанным в выборе проводов для монтажа электропроводки, кроме того, Вы сможете самостоятельно сделать расчет сечения провода, причем, даже «в уме».

Прохождение тока по проводнику всегда сопровождается выделением тепла (соответственно нагревом), которое прямо пропорционально мощности, рассеиваемой на участке электропроводки. Ее величина определяется формулой P=I

2*R, где:

• I — величина протекающего тока,
• R — сопротивление провода.

Чрезмерный нагрев может привести к нарушению изоляции, как следствие — короткому замыканию и (или) возгоранию.

Ток протекающий по проводнику находится в зависимости от мощности нагрузки (P), определяемой формулой

I=P/U

(U — это напряжение, которое для бытовой электрической сети составляет 220В).

Сопротивление провода R зависит от его длины, материала и сечения. Для электропроводки в квартире, даче или гараже длиной можно пренебречь, а вот материал и сечение при выборе проводов для электропроводки необходимо учитывать.

РАСЧЕТ СЕЧЕНИЯ ПРОВОДА

Сечение провода S определяется его диаметром d следующим образом (здесь и далее я буду максимально упрощать формулы):
S=π*d²/4=3.14*d²/4=0.8*d².

Это может Вам пригодится, если вы уже имеете провод, причем без маркировки, которая указывает сразу сечение, например, ВВГ 2х1.5, эдесь 1,5 — сечение в мм², а 2 — количество жил.

Чем больше сечение, тем большую токовую нагрузку выдерживает провод.

При одинаковых сечениях медного и алюминиевого проводов — медные могут выдержать больший ток, кроме того они менее ломкие, хуже окисляются, поэтому наиболее предпочтительны.

Очевидно, что при скрытой прокладке, а также провода, проложенные в гофрошланге, электромонтажном коробе из-за плохого теплообмена нагреваться будут сильнее, значит следует их сечение выбирать с определенным запасом, поэтому пришло время рассмотреть такую величину как плотность тока (обозначим ее Iρ).

Характеризуется она величиной тока в Амперах, протекающего через единицу сечения проводника, которую мы примем за 1мм². Поскольку эта величина относительная, то с ее использованием удобно производить расчет сечения по следующим формулам:

1. d=√1.27*I/Iρ=1.1*√I/Iρ — получаем значение диаметра провода,
2. S=0.8*d² — ранее полученная формула для расчета сечения,

Подставляем первую формулу во вторую, округляем все что можно, получаем очень простое соотношение:

S=I/Iρ

Остается определиться с величиной плотности тока Iρ), поскольку рабочий ток I) определяется мощностью нагрузки, формулу я приводил выше.

Допустимое значение плотности тока определяется множеством факторов, рассмотрение которых я опущу и приведу конечные результаты, причем с запасом:

Материал провода	Скрытая проводка	Открытая проводка
Медь	Iρ=6 А/мм2	Iρ=10 А/мм2
Алюминий	Iρ=4 А/мм2	Iρ=6 А/мм2

Пример расчета:

Имеем: суммарная мощность нагрузки в линии — 2,2 кВт, проводка открытая, провод — медный. Для расчета используем следующие единицы измерения: ток — Ампер, мощность — Ватт (1кВт=1000Вт), напряжение — Вольт.

S=I/Iρ=(2200/220)/10=1мм²

Если провести соответствующие расчеты для всего ряда сечений проводов, то можно получить соответствующую таблицу.

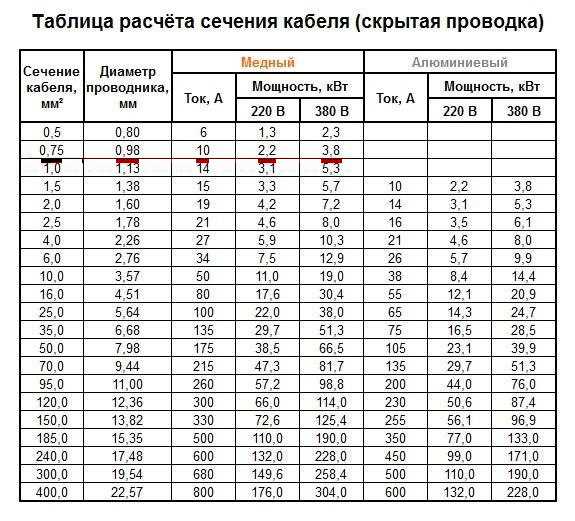

ТАБЛИЦА СЕЧЕНИЯ ПРОВОДОВ

Предлагаю Вашему вниманию обещанную в начале статьи таблицу:

Сразу предупреждаю, данные из различных источников могут отличаться. Это различие определяется величиной запаса по мощности.

Приводя расчеты я этот запас взял по максимуму, памятуя, что лучше купить более мощные, соответственно более дорогие провода, нежели потом переделывать сгоревшую электропроводку.

Лишний раз настоятельно рекомендую использовать провода с медными жилами.

© 2012-2022 г. Все права защищены.

Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

Городское электроснабжение

Последняя редакция: 08/2017

Условия доступа

Пожалуйста, ознакомьтесь с данными Условиями доступа. Любой доступ и использование этого сайта и всех веб-сайтов (включая мобильные веб-сайты), приложений или других услуг, на которые распространяются настоящие условия (совместно именуемые «Собственность городского электроснабжения» или «Собственность CES»), а также функции и функции на этой Собственности CES, подпадают под действие настоящих Условий доступа, включая любые условия, условия продажи, условия коммерческого кредита, условия, политики и уведомления, ссылки на которые приведены здесь («Условия»). Имущество CES принадлежит и/или контролируется City Electric Supply Company и ее дочерними компаниями, подразделениями, филиалами и торговыми марками (совместно именуемые «CES»). Получая доступ к Ресурсу CES любым способом, включая, помимо прочего, просмотр Ресурса CES, использование любой информации, содержащейся на Ресурсе CES или в нем, и/или отправку информации на Ресурс CES, вы соглашаетесь с Условиями и обязуетесь соблюдать их, в том числе: но не ограничиваясь этим, проведение транзакций в электронном виде, отказ от гарантий, исключения и ограничения ущерба и возмещения ущерба, а также выбор законодательства Флориды.

Время от времени CES может обновлять настоящие Условия. Использование вами Собственности CES после публикации любых изменений настоящих Условий означает ваше согласие с этими изменениями. Вы соглашаетесь периодически просматривать настоящие Условия, чтобы убедиться, что вы знакомы с самой последней версией. CES может по своему усмотрению и в любое время изменить или прекратить использование Собственности CES или любой ее части, с уведомлением или без него, или может запретить вам использовать Собственность CES с уведомлением или без него. Вы соглашаетесь с тем, что у вас нет никаких прав на Собственность CES и что CES не будет нести перед вами никакой ответственности в случае прекращения поддержки Собственности CES или прекращения вашей возможности доступа к Собственности CES или любому контенту, который вы могли разместить на Собственности CES.

Получая доступ к Ресурсу CES или размещая ссылку на него, вы принимаете на себя риск того, что информация о Ресурсе CES может быть неполной, неточной или устаревшей или может не соответствовать вашим нуждам и требованиям. CES может добавлять, изменять, прекращать, удалять или приостанавливать любую информацию, функции и другой контент, включенный в Собственность CES, в любое время без предварительного уведомления и без какой-либо ответственности. Из-за открытого характера Собственности CES и возможных ошибок при хранении и передаче цифровой информации CES не гарантирует точность информации, содержащейся на Собственности CES или полученной от нее.

Лицензия и доступ к собственности CES

CES предоставляет вам ограниченную, неисключительную, не подлежащую передаче и сублицензированию лицензию на доступ и личное и некоммерческое использование собственности CES. Эта лицензия не распространяется на перепродажу или коммерческое использование какой-либо собственности CES или ее содержимого; любой сбор и использование любых списков продуктов, описаний или цен; любое производное использование любой Собственности CES или ее содержимого; любую загрузку, копирование или иное использование информации об учетной записи в интересах любой третьей стороны; или любое использование интеллектуального анализа данных, роботов или аналогичных инструментов сбора и извлечения данных. Любой доступ или попытка доступа к другим областям любой компьютерной системы CES или другой информации, содержащейся в системе, для любых других целей строго запрещены.

При использовании Собственности CES: (a) вы не будете использовать какие-либо средства электронной связи Собственности CES в любых целях, которые являются незаконными, неправомерными, оскорбительными, нарушающими частную жизнь других, преследующими, клеветническими, дискредитирующими, смущающими, непристойными, угрожающими , или ненавистный; (b) вы не будете загружать, публиковать, воспроизводить или распространять любую информацию, программное обеспечение, контент или другие материалы, защищенные авторским правом или любым другим правом интеллектуальной собственности (а также правами на публичность и конфиденциальность) без предварительного получения разрешения владельца таких прав; (c) вы не будете собирать или хранить личные данные о других пользователях; (d) вы не будете использовать Собственность CES для каких-либо коммерческих операций, не связанных с целями, для которых была предоставлена ​​Собственность CES; (e) вы не будете загружать, публиковать, отправлять по электронной почте или иным образом передавать в интерактивных функциях, предназначенных для широкой публики, любые рекламные или рекламные материалы или любую другую форму запроса или несанкционированного общения; и (f) вы не будете загружать, публиковать, отправлять по электронной почте или иным образом передавать какие-либо материалы, содержащие вирусы или любой другой компьютерный код, файлы или программы, которые могут прерывать, ограничивать или мешать работе любого компьютерного программного или аппаратного обеспечения или телекоммуникаций. оборудование.

Содержимое CES

Содержимое Собственности CES, предоставленное CES или ее лицензиарами, включая определенную графику, фотографии, изображения, снимки экрана, текст, загружаемые в цифровом виде файлы, товарные знаки, логотипы, названия продуктов, услуг и программ, слоганы, и компиляция вышеизложенного («Контент CES») является собственностью CES или ее лицензиаров и защищена в США и на международном уровне в соответствии с законами о товарных знаках, авторском праве и другими законами об интеллектуальной собственности.

Вы соглашаетесь не загружать, не отображать и не использовать какой-либо Контент CES для использования в каких-либо публикациях, публичных выступлениях или на веб-сайтах или в приложениях, отличных от Собственности CES, в каких-либо неразрешенных коммерческих целях, в связи с продуктами или услугами, которые не являются собственностью CES. те, что принадлежат CES, любым другим способом, который может вызвать путаницу, умаляет или дискредитирует CES и/или ее лицензиаров, или ослабляет силу интеллектуальной собственности CES или ее лицензиара, или иным образом нарушает интеллектуальную собственность CES или ее лицензиаров. права (в том числе с помощью очистки экрана, сбора данных в Интернете, извлечения данных или аналогичного программного обеспечения или технологий). Вы также соглашаетесь не злоупотреблять Контентом CES или Контентом пользователя (см. определение ниже) каким-либо иным образом.

Обзоры, контент и материалы

Время от времени в определенных разделах Собственности CES вы можете отправлять обзоры, комментарии, отзывы и некоторые другие материалы («Пользовательский контент»). Используя эти функции, вы соглашаетесь с тем, что: (а) вы не будете публиковать какой-либо контент, который является незаконным, вредным, неправомерным, клеветническим, клеветническим, непристойным, нарушающим частную жизнь другого человека, угрожающим, преследующим, оскорбительным, ненавистным, расистским, нарушающие авторские права, порнографические, насильственные или иным образом нежелательные или неуместные, как это определено CES по своему усмотрению; (b) вы не будете публиковать какой-либо контент, содержащий личную информацию о каком-либо лице, нарушающий конфиденциальность/гласность любого другого физического или юридического лица или что-либо, что вы по договору обязаны хранить в тайне или конфиденциально; (c) вы не будете выдавать себя за какое-либо лицо или организацию, включая, помимо прочего, персонал CES, или искажать связь с другим лицом или организацией; и (d) вы не будете публиковать какой-либо контент, содержащий вирусы, поврежденные файлы или любое другое подобное программное обеспечение или программы, которые могут неблагоприятно повлиять на работу Ресурса CES или любой функции Ресурса CES. Вы также понимаете и соглашаетесь с тем, что у вас нет прав собственности на какую-либо учетную запись, которую вы можете иметь в CES, или другой доступ к собственности CES или ее функциям. CES может закрыть или приостановить действие вашей учетной записи и удалить весь Пользовательский контент, связанный с вашей учетной записью, в любое время и без предварительного уведомления, если CES сочтет, что вы нарушили настоящие Условия, закон или по любой другой причине. CES не несет ответственности за любую информацию, удаленную из Собственности CES, и оставляет за собой право навсегда ограничить доступ к Собственности CES или учетной записи пользователя.

Отображая, публикуя или иным образом размещая любой Пользовательский контент на Собственности CES или через нее, вы тем самым предоставляете CES ограниченную, неисключительную, передаваемую, сублицензируемую, всемирную, полностью оплаченную, безвозмездную лицензию на использование, изменять, публично исполнять, публично демонстрировать, воспроизводить и распространять такой Пользовательский контент на любых и всех носителях, известных в настоящее время или разработанных в будущем, без требования произвести оплату вам или какой-либо третьей стороне или необходимости запрашивать разрешение какой-либо третьей стороны. Эта лицензия включает в себя право размещать, индексировать, кэшировать, распространять и помечать любой Пользовательский контент, а также право сублицензировать Пользовательский контент третьим лицам (включая других пользователей) для использования в маркетинге или на других носителях или платформах, известных или в дальнейшем разработан. Вы по-прежнему сохраняете за собой все права собственности на свой Пользовательский контент, и вы по-прежнему имеете право использовать свой Пользовательский контент любым способом по вашему выбору в соответствии с настоящими Условиями и описанной здесь лицензией. Вы заявляете и гарантируете, что владеете или имеете действующую лицензию на использование контента, отправленного, отображаемого, опубликованного или размещенного вами на Собственности CES, и иным образом имеете право предоставлять лицензию, изложенную в настоящем документе, а также отображение, публикацию или размещение любой контент, который вы отправляете, и его использование CES не нарушает и не будет нарушать права на неприкосновенность частной жизни, права на публичное использование, авторские права, права на товарные знаки, патенты, договорные права или любые другие права на интеллектуальную собственность или другие права любого физического или юридического лица. Несмотря на вышеизложенное, вы признаете, что ваш Пользовательский контент может содержать концепции, идеи, материалы, предложения, предложения и тому подобное, относящиеся к CES или ее инициативам (ваши «Идеи»). В отношении ваших Идеи вы признаете, что: (a) CES получает многочисленные предложения от многих сторон и/или может независимо разрабатывать и/или рассматривать идеи, похожие на ваши Идеи, и что проверка CES ваших Идеи не является признанием новизны, приоритет или оригинальность; и (b) использование CES любых идей, идентичных вашим Идеи или похожих на них, независимо от того, основано ли оно на вашем Пользовательском контенте, предоставлено CES третьими лицами или независимо разработано или рассмотрено CES, не несет перед вами никаких обязательств.

Любые предоставленные вами фотографии могут быть использованы по собственному усмотрению CES. Отправляя фотографию, вы предоставляете CES бессрочное, безотзывное, безвозмездное, передаваемое право и лицензию на использование, копирование, изменение, адаптацию и публикацию вашей фотографии в любых средствах массовой информации по всему миру без компенсации вам. Вы должны присылать только те фотографии, которые были сделаны вами лично.

Сторонние технологии, веб-сайты и приложения

Собственность CES может включать сторонние технологии, услуги, программное обеспечение, приложения и ссылки на сторонние веб-сайты («Технологии»). CES не несет ответственности за практику или политику таких третьих лиц, а также за содержание любых сторонних веб-сайтов или приложений и не делает никаких заявлений относительно сторонних продуктов или технологий, а также содержания или точности любых материалов на таких веб-сайтах или приложениях. . Если вы решите использовать любой такой сторонний веб-сайт или приложение, вы делаете это на свой страх и риск.

Насколько это применимо, использование вами такой сторонней Технологии регулируется настоящими Условиями, а также дополнительными условиями любой третьей стороны, которые объединяются в настоящем документе.

Возмещение убытков

Вы соглашаетесь возмещать ущерб, защищать и ограждать CES, ее родительские, аффилированные, дочерние компании, должностных лиц, сотрудников и подрядчиков веб-сайта, а также каждого из их должностных лиц, сотрудников и агентов от любых претензий, убытков и расходов, включая разумные гонорары и расходы на адвокатов, связанные с нарушением вами Условий или возникающие в результате использования Пользовательского контента, который вы предоставили, разместили или иным образом предоставили CES или Собственности CES.

Заявления и ограничения ответственности

CES не делает никаких заявлений относительно надежности свойств или функций Собственности CES, Контента, Пользовательского контента или любых других характеристик или функций Собственности CES и отказывается от любой ответственности в случае любого отказ службы. Вы признаете, что любое использование таких материалов или систем осуществляется на ваш страх и риск. CES не делает никаких заявлений относительно количества времени, в течение которого будет сохраняться любой Контент или Пользовательский контент. CES не подтверждает, не проверяет, не оценивает и не гарантирует какую-либо информацию, предоставленную пользователями, и ничто не может рассматриваться как одобрение, проверка или гарантия любого Пользовательского контента. Вы признаете и соглашаетесь с тем, что любое использование или использование любого Пользовательского контента осуществляется на ваш страх и риск, и вы несете единоличную ответственность за любое такое использование или использование. Вы не должны создавать или распространять информацию, включая, помимо прочего, рекламу, пресс-релизы или другие маркетинговые материалы, а также включать ссылки на любые сайты, содержащие или предлагающие одобрение со стороны CES, без предварительного рассмотрения и письменного одобрения со стороны CES.

ЭТОТ САЙТ ПРЕДОСТАВЛЯЕТСЯ НА УСЛОВИЯХ «КАК ЕСТЬ, КАК ДОСТУПНО». НИКАКИХ ГАРАНТИЙ, ЯВНЫХ ИЛИ ПОДРАЗУМЕВАЕМЫХ, ВКЛЮЧАЯ, НО НЕ ОГРАНИЧИВАЯСЬ ​​ГАРАНТИЯМИ КОММЕРЧЕСКОЙ ПРИГОДНОСТИ, НЕНАРУШЕНИЯ ПРАВ, ПРАВА, ТОЧНОСТИ ИЛИ ПРИГОДНОСТИ ДЛЯ ОПРЕДЕЛЕННОЙ ЦЕЛИ, НЕ ПРЕДОСТАВЛЯЕТСЯ В ОТНОШЕНИИ ДАННОГО САЙТА ИЛИ ЛЮБОЙ ИНФОРМАЦИИ ИЛИ ТЕХНОЛОГИЙ НА НЕМ. НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ, ВКЛЮЧАЯ НЕБРЕЖНОСТЬ, CES ИЛИ ЕЕ ЛИЦЕНЗИАРЫ НЕ НЕСУТ ОТВЕТСТВЕННОСТИ ЗА КАКИЕ-ЛИБО ПРЯМЫЕ, КОСВЕННЫЕ, СЛУЧАЙНЫЕ, ОСОБЫЕ, ШТРАФНЫЕ ИЛИ ПОСЛЕДУЮЩИЕ УБЫТКИ, КОТОРЫЕ ЯВЛЯЮТСЯ РЕЗУЛЬТАТОМ ИСПОЛЬЗОВАНИЯ ИЛИ НЕВОЗМОЖНОСТИ ИСПОЛЬЗОВАНИЯ ДАННОГО САЙТА, ​​ТАК ЖЕ CES ИЛИ ЕЕ ЛИЦЕНЗИАРЫ НЕ НЕСУТ ОТВЕТСТВЕННОСТИ. ЗА ЛЮБОЙ УЩЕРБ, СВЯЗАННЫЙ С ОШИБКАМИ, УПУЩЕНИЯМИ, ПЕРЕРЫВАМИ, УДАЛЕНИЕМ ФАЙЛОВ, ОШИБКАМИ, ДЕФЕКТАМИ, ЗАДЕРЖКАМИ В РАБОТЕ ИЛИ ПЕРЕДАЧЕ, ИЛИ ЛЮБЫМИ НЕИСПРАВНОСТЯМИ, ВЫЗВАННЫМИ ИЛИ НЕ ВЫЗВАННЫМИ СОБЫТИЯМИ, НЕ СВЯЗАННЫМИ С CES ИЛИ ЕЕ ЛИЦЕНЗИАРАМИ. ОГРАНИЧИВАЕТСЯ СТИХИЙНЫМИ ДЕЙСТВИЯМИ, СБОЕМ ЛИНИИ СВЯЗИ, КРАЖЕЙ, УНИЧТОЖЕНИЕМ ИЛИ НЕСАНКЦИОНИРОВАННЫМ ДОСТУПОМ К ЗАПИСЯМ, ПРОГРАММАМ ИЛИ УСЛУГАМ ЭТОГО САЙТА. НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ, ВКЛЮЧАЯ, НО НЕ ОГРАНИЧИВАЯСЯ ДЕЙСТВИЕМ ПО ХАЛАТНОСТИ, CES, ЕЕ АФФИЛИРОВАННЫЕ ЛИЦА, АГЕНТЫ ИЛИ ЛИЦЕНЗИАРЫ НЕ НЕСУТ ОТВЕТСТВЕННОСТИ ЗА ЛЮБОЙ УЩЕРБ ЛЮБОГО РОДА, СВЯЗАННЫЙ В РЕЗУЛЬТАТЕ ИСПОЛЬЗОВАНИЯ ИЛИ НЕВОЗМОЖНОСТИ ИСПОЛЬЗОВАНИЯ САЙТА, ​​ДАЖЕ ЕСЛИ CES БЫЛО ПРЕДУПРЕЖДЕНО О ВОЗМОЖНОСТИ ТАКИХ ПОВРЕЖДЕНИЙ. В НЕКОТОРЫХ ЮРИСДИКЦИЯХ НЕ ДОПУСКАЕТСЯ ОГРАНИЧЕНИЕ ИЛИ ИСКЛЮЧЕНИЕ ОТВЕТСТВЕННОСТИ ЗА СЛУЧАЙНЫЕ ИЛИ КОСВЕННЫЕ УБЫТКИ; ПОЭТОМУ ВЫШЕУКАЗАННОЕ ОГРАНИЧЕНИЕ ИЛИ ИСКЛЮЧЕНИЕ ПРИМЕНЯЕТСЯ К ВАМ ТОЛЬКО В ПОЛНОЙ МЕРЕ, РАЗРЕШЕННОЙ ЗАКОНОМ.

Информация о перекрёстных ссылках

Сравнение перекрёстных ссылок продуктов или представленные альтернативы продуктов не подразумевают, что все сравниваемые продукты доступны или полностью сопоставимы. ПРОДУКТЫ, СВЯЗАННЫЕ С ПЕРЕКРЕСТНЫМИ ССЫЛКАМИ, НЕ ПРЕДСТАВЛЕНЫ И НЕ ГАРАНТИРУЮТСЯ КАК ФУНКЦИОНАЛЬНЫЕ ИЛИ ЭФФЕКТИВНЫЕ ЭКВИВАЛЕНТЫ. Ознакомьтесь со всеми перекрестными ссылками на спецификации продукта перед покупкой и использованием, чтобы определить, подходит ли продукт для предполагаемого использования.

Гипертекстовые ссылки

Свойство CES может быть связано с другими сайтами, которые не поддерживаются CES. CES не несет ответственности за содержание, конфиденциальность или другие политики, регулирующие эти сайты. Включение любой ссылки на такие сайты не означает одобрения, спонсорства или рекомендации CES связанных сайтов. CES не несет никакой ответственности за ссылки: (а) с другого сайта на Собственность CES и (б) на другой сайт с Собственности CES. Чтобы разместить ссылку на Ресурс CES, все пользователи должны соблюдать Условия размещения ссылок CES.

Патенты

Один или несколько патентов и находящихся на рассмотрении заявок на патенты, принадлежащие CES, относятся к Собственности CES, а также к функциям и услугам, доступным через Собственность CES.

Товарные знаки

Товарные знаки, торговые наименования, названия продуктов и логотипы («Товарные знаки»), содержащиеся или используемые CES Property или сторонней технологией, являются товарными знаками или зарегистрированными товарными знаками их соответствующих владельцев, и использование таких товарных знаков должно действовать в интересах владельца товарного знака.

Разное

Настоящие Условия регулируются и толкуются в соответствии с законами Флориды без учета принципов коллизионного права. Используя этот сайт, вы тем самым соглашаетесь с тем, что любые споры, касающиеся настоящих Условий, будут рассматриваться в судах, расположенных в округе Лейк или Ориндж, штат Флорида. Настоящие Условия действуют в максимально возможной степени, разрешенной законом. Доступ к материалам на Собственности CES определенными лицами в определенных странах может быть незаконным, и CES не делает никаких заявлений о том, что материалы на Собственности CES подходят или доступны для использования за пределами США. Если вы решите получить доступ к собственности CES из-за пределов Соединенных Штатов, вы делаете это на свой страх и риск и несете ответственность за соблюдение любых применимых местных законов.

В некоторых разделах Собственности CES вам может быть предоставлена ​​возможность предоставить CES личную информацию. Пожалуйста, ознакомьтесь с Политикой конфиденциальности CES для получения дополнительной информации о методах сбора и использования информации CES, какая политика применяется к информации, собранной на Собственности CES, и использование вами Собственности CES регулируется этой политикой.

Если CES не предпримет никаких действий в отношении вашего или любого другого нарушения в любом случае, CES не отказывается от своего права действовать в отношении будущих или подобных нарушений.

Если какое-либо положение настоящих Условий окажется незаконным, недействительным или по какой-либо причине не имеющим исковой силы, то такое положение будет считаться отделимым от настоящих Условий и не повлияет на действительность и применимость любых остальных положений настоящих Условий.

Таблица калибров проводов от

AWG до MM2

Американский калибр проводов (AWG) — это стандартизированная в США система калибров проводов, используемая для обозначения диаметра круглой проводки из цветных металлов. Как правило, при уменьшении на каждые 6 калибров диаметр проволоки удваивается, а на каждые 3 калибра удваивается площадь поперечного сечения. В таблице ниже показано преобразование AWG в MM2 (или MM2 в AWG) для простого преобразования сечения провода в мм2.

Таблица преобразования размеров проводов — американский калибр проводов в квадратные миллиметры
АВГ	мм 2	АВГ	мм 2	АВГ	мм 2	АВГ	мм 2
30	0,05	18	0,75	6	16	4/0	120
28	0,08	17	1,0	4	25	300МКМ	150
26	0,14	16	1,5	2	35	350МКМ	185
24	0,25	14	2,5	1	50	500 МКМ	240
22	0,34	12	4,0	1/0	55	600МКМ	300
21	0,38	10	6,0	2/0	70	750МКМ	400
20	0,50	8	10	3/0	95	1000МКМ	500



Запросить цену PowerFlex Подписаться на электронную почту

От AWG до MM2 Разъяснение

С 1857 года калибр провода до MM2 упростил определение номинальных токонесущих характеристик провода. AWG определяется сначала вычислением радиуса провода в квадрате, время pi. Часто используется термин «круговой мил». Круговой мил — это площадь круга диаметром 1/1000 (или 1 мил). Такие измерения выполняются только на проводе, а не на его оболочке или изоляции. На самом деле оболочка и изоляция не являются факторами, определяющими размер AWG. Как правило, чем выше номер AWG, тем меньше (или тоньше) будет провод.



Поскольку меньшие размеры калибра более долговечны и гибки, обычной практикой является использование их с более высокими номерами AWG при скручивании проводов для изгиба или вибрации. Хотя вы можете туго наматывать или сплетать провода, между ними всегда будет небольшой зазор. Вот почему провода AWG всегда немного больше в диаметре, чем сплошные провода.

AWG и сопротивление

AWG также связаны с сопротивлением. Сопротивление действует как на постоянный, так и на переменный ток, создавая «скин-эффект». Проще говоря, по мере увеличения частоты сигнала ток, протекающий по проводу, концентрируется в направлении кожи (снаружи) проводника.
