Таблицы для выбора сечения проводов в цепях освещения 12 и 24 вольта
?Previous Entry | Next Entry
Как показано в статье, посвящённой анализу потерь мощности в сетях освещения 12 В, сечение проводов следует выбирать с учетом суммарной мощности ламп, подключаемых к трансформатору, и длины этих проводов.
Подход к определению сечения проводов зависит от того, какой источник используется для питания цепи: электронный или индукционный. Допустимая длина проводов во вторичной цепи электронных блоков питания, как правило, не может превышать 2 метров (в очень редких случаях для трансформаторов большой мощности допускается длина до 3 метров). В этом случае следует использовать провод с сечением указанным в документации на трансформатор. Если такие данные отсутствуют можно ориентировочно воспользоваться данными из таблицы:
Таблица сечений медных проводов в цепи освещения 12 В длиной до 2 метров
(для электронных блоков питания)
Суммарная мощность нагрузки, Вт | 60 | 105 | 150 | 200 | 250 | 300 | 400 |
Сечение проводов, мм2 , не менее | 0,75 | 1,5 | 2,5 | 3,0 | 3,8 | 4,5 | 5,8 |
В качестве примечания следует отметить, что очень часто возникает вопрос о допустимости использования более длинных, нежели указано в технических условиях, проводов для электронных трансформаторов.
Строго говоря нельзя, так как форма питающего лампы напряжения у электронных блоков питания представляет собой импульсы прямоугольной формы с частотой следования в десятки килогерц. Из этого следуют две проблемы. 1. Возможно нарушение требований к электромагнитной совместимости из-за излучения проводами радио волн (хотя сегодня уже трудно представить себе для какой техники могут представлять опасность столь низкочастотные волны). 2. Потери напряжения оказываются даже более существенными, чем описано в предыдущем посте, так как при импульсном напряжении сказываются не только омические потери, но и потери на емкостях и индуктивностях проводов. Всё сказанное выше
При использовании индукционных трансформаторов, а так же электронных светодиодных блоков питания длина провода во вторичной цепи ограничена только падением напряжения на проводах и, следовательно, может быть значительно большей, чем у электронных (импульсных) блоков питания, при условии компенсации за счет увеличения сечения провода.
Таблица сечений медных проводов в цепи освещения 12 В
(для индукционных трансформаторов)
Сечение группового провода, мм2, не менее | ||||||||||
Длина проводов, метр | 2 м | 3 м | 4 м | 5 м | 6 м | 8 м | 10 м | 12 м | 15 м | 20 м |
Мощность группы ламп, Вт | ||||||||||
20 Вт | 0,3 | 0,4 | 0,6 | 0,7 | 0,9 | 1,1 | 1,4 | 1,7 | 2,1 | 2,9 |
35 Вт | 0,5 | 0,8 | 1,0 | 1,3 | 1,5 | 2,0 | 2,5 | 3,0 | 3,8 | 5,0 |
50 Вт | 0,7 | 1,1 | 1,4 | 1,8 | 2,1 | 2,9 | 3,6 | 4,3 | 5,4 | 7,1 |
105 Вт | 1,5 | 2,3 | 3,8 | 4,5 | 6,0 | 7,5 | 9,0 | 11,3 | 15,0 | |
150 Вт | 2,1 | 3,2 | 4,3 | 5,4 | 6,4 | 8,6 | 10,7 | 12,9 | 16,1 | 21,4 |
200 Вт | 2,9 | 4,3 | 5,7 | 7,1 | 8,6 | 11,4 | 14,3 | 17,1 | 21,4 | 28,6 |
250 Вт | 3,6 | 5,4 | 7,1 | 8,9 | 10,7 | 14,3 | 17,9 | 21,4 | 26,8 | 35,7 |
300 Вт | 4,3 | 6,4 | 8,6 | 10,7 | 12,9 | 17,1 | 21,4 | 25,7 | 32,1 | |
400 Вт | 5,7 | 8,6 | 11,4 | 14,4 | 17. | 22,9 | 28,6 | 34,3 | ||
500 Вт | 7,1 | 10,7 | 14,3 | 17,9 | 21,4 | 28,6 | 35,7 | |||
1При выборе сечения в сетях в напряжением 24 В

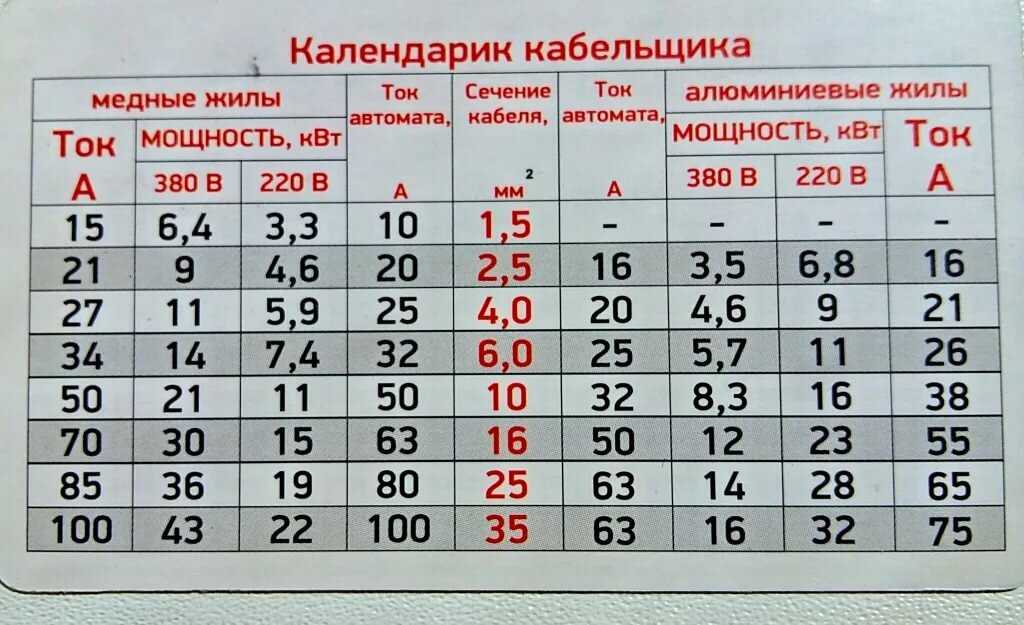

А здесь можно посмотреть таблицу для выбора сечения проводов в сетях с напряжением 220 вольт.
