Теперь электроны можно увидеть: светодиоды делают электрический ток очень заметным

Электрический ток изменяет цвет

Зависимости параметров светодиодов от проходящего тока являются одними из самых заметных и распространенных характеристик. Несмотря на довольно качественную стабилизацию электрических режимов, при которых работают светодиоды в современных устройствах, даже небольшие расхождения в значениях заданных величин питающих напряжений и токов приводят к заметным изменениям параметров излучения. Данный факт является особенностью всех твердотельных источников света, использующих в своей конструкции полупроводниковый преобразователь электрического тока в свет на основе p-n-перехода благодаря существенной крутизне зависимости его выходных параметров от значений электрических величин. Изменение электрического тока через светодиод по причине действия дестабилизирующих факторов (например, температура окружающей среды) или установка его значения, отличающегося от указанного в документации, несомненно, приведет к заметным изменениям светотехнических и колориметрических характеристик светодиода и скажется на ходе их деградации по мере наработки, и соответственно, на общем сроке службы.

Современная тенденция использования систем управления режимами светодиодов все больше тяготеет к применению широтно-импульсной модуляции, где функцией интенсивности излучения светодиода является скважность импульсной последовательности с постоянным значением тока через него в импульсе. Однако актуальность зависимостей параметров светодиодов от тока остается большой из-за существенных температурных уходов электрических характеристик светодиода, определяющих ток через него [1], и использованием возможности управлять не только временем рабочего состояния, но и значением тока в это время, делая систему управления режимами светодиода многомерной и максимально эффективной. Более того, типичные токовые зависимости параметров светодиодов могут быть приняты во внимание при проектировании устройств, где важно получение необходимого сочетания параметров нескольких типов светодиодов одного цвета или совокупности цветов. Подобную задачу можно достаточно просто решить с помощью подбора значений тока различных групп или отдельных приборов, воздействуя тем самым на параметры излучения в необходимой степени.

Влияние значения прямого тока I_f на параметры излучения светодиода обусловлено их существенной зависимостью от физических процессов, происходящих в излучающей полупроводниковой структуре кристалла. Изменение плотности тока через p-n-переход связано с изменением приложенного внешнего электрического поля (прямого напряжения U_f) и определяет собой форму вольтамперной характеристики. По мере роста значения внешнего приложенного поля будет увеличиваться энергия носителей заряда, и они будут способны преодолевать участки запрещенной зоны с большей энергией [1]. Пропорционально этому будет расти и их количество (что и есть плотность тока), увеличивая тем самым интенсивность излучения. Наглядно эти процессы можно наблюдать в любом светодиоде при изменении протекающего через него прямого тока I_f. Очевидно, что при малых его значениях излучение будет иметь спектр, состав которого будет соответствовать самым длинноволновым характеристикам данного типа излучающих структур. Однако рост плотности тока, связанный с увеличением внешнего электрического поля, вызовет не только вовлечение в процесс излучения участки запрещенной зоны с большей энергией, но и одновременное, непропорциональное этому росту, увеличение интенсивности излучения в участках с меньшей энергией. Это объясняет наличие в спектре излучения более пологого склона характеристики со стороны длинноволнового участка, особенно у структур с большой шириной запрещенной зоны, но отнюдь не означает однозначное смещение максимума спектра излучения в коротковолновую область из-за указанной непропорциональности. Скорее, гораздо более весомое влияние на параметры излучения будет оказывать увеличивающаяся с ростом плотности тока ширина спектрального распределения.

Границы зон цветности излучения светодиодов, регламентированных различными стандартами красные, желтые, зеленые, синие»

Все эти факторы образуют зависимостьспектра излучения светодиода от проходящего прямого тока I_f, и, соответственно, всех сопутствующих спектру колориметрических характеристик. Координаты цветности в зависимости от прямого тока показаны на рис. 1. Зависимости получены при питании светодиодов кратковременными импульсами тока, не приводящими к нагреву кристалла и исключающими появление температурных зависимостей описываемых величин [1]. График в более длинноволновой области красного (рис. 1а) относится к светодиодам на основе AlGaAs с доминирующей длиной волны около 636 нм, в более коротковолновой области — на основе AlInGaP на подложке GaP. Несмотря на незначительное изменение доминирующей длины волны Ldom в зависимости от тока (всего на доли нанометров), такой сдвиг координат цветности обусловлен существенным увеличением ширины спектрального распределения (табл. 1, рис. 2). Изменение максимальной длины волны Lmax в указанном диапазоне токов составляет около 10 нм.

Спектральные характеристики излучения светодиодов красного цвета на кристаллах различных типов. В верхней части графика указан разброс максимальной длины волны Lmax в зависимости от прямого тока (приведен на вставке в мA)

Зависимость светодиодов желтого цвета на рис. 1б и рис. 3 с доминирующей длиной волны Ldom = 592 нм (при 20 мA) на основе AlInGaP на подложке GaP указывает на значительный уход координат цветности при изменении тока. Это объясняется прежде всего высокой степенью легирования материала, составляющего гетероструктуру, для достижения необходимой ширины запрещенной зоны (более 2 эВ), что не может не повлиять на стабильность параметров. При определенных значениях тока с учетом температурных зависимостей колориметрических параметров [1] применение подобных приборов в системах световой сигнализации, регламентируемых приведенными на графиках стандартами, может быть ограничено. Это создает некоторые трудности использования светодиодов в данных системах еще и из-за самых высоких требований по осевой силе света именно в сигналах желтого цвета (например, ГОСТ 25695-91).

Таблица 1. Подробные колориметрические характеристики светодиодов различных цветов в зависимости от прямого тока через кристалл (Приведенные значения являются типичными для большинства конструкций светодиодов и могут быть использованы для расчетов различных колориметрических величин и характеристик при проектировании устройств. Данные получены с помощью измерений в импульсном режиме, исключающем нагрев кристалла и появление температурных зависимостей параметров во всем диапазоне токов, поэтому могут использоваться для любых конструкций светодиодов. Цвет заливки соответствует цвету свечения светодиодов. )

Светодиоды зеленого (рис. 1в и рис. 4) цвета представлены двумя типами на основе гетероструктуры InGaN/AlGaN/GaN с различными Ldom. Материал подложки существенного значения в различии поведения характеристик не имеет, поэтому данные зависимости обобщены. Не отличаются от них и светодиоды с кристаллами CREE XBright и CREE XThin. Как и в случае с желтыми, у зеленых с Ldom около 505 нм, совокупности токовых и температурных зависимостей будут определяющими в выборе типа светодиода и его режима при использовании в сигнальной аппаратуре. Особенно это касается автодорожных светофоров, где регламентирована именно такая Ldom для зеленого сигнала.

Наименьшую зависимость колориметрических характеристик от прямого тока имеют светодиоды синего цвета на основе кристаллов InGaN/AlGaN/GaN. Диаграммы на рис. 1г и 4 не нуждаются в комментариях.

Подробные данные исследований зависимостей колориметрических характеристик светодиодов различных цветов сведены в таблице 1.

Электрический ток изменяет свет

Рис. 3. Относительные спектральные характеристики излучения светодиодов желтого цвета. В верхней части графика указан разброс максимальной длины волны Lmax в зависимости от прямого тока (приведен на вставке в мA)

Рис. 4. Относительные спектральные характеристики излучения светодиодов зеленого и синего цветов на кристаллах с гетероструктурами InGaN/AlGaN/GaN. В верхней части графика указан разброс максимальной длины волны Lmax в зависимости от прямого тока (приведен на вставке)

Изменение интенсивности излучения под действием внешнего электрического поля, и соответственно, протекающего через p-n-переход тока, как отмечалось, вызывает изменение не только энергетики квантов, но и их количества, то есть интенсивности излучения. Интенсивность излучения, в свою очередь, рассматривается как совокупность всех излученных структурой квантов и может быть определена как интеграл всех элементарных энергий по объему, в котором распространяется это излучение. Зависимость результата этого интегрирования от интенсивности излучения, а значит, и величины тока через p-n-переход имеет достаточно характерный вид и известна как люмен-амперная характеристика или зависимость величины светового потока от тока через светодиод. Данная характеристика для большинства популярных типов кристаллов и структур подробно обсуждалась с использованием семейства температурных зависимостей [1]. Однако наряду с суммарным световым потоком, излучаемым кристаллом, имеет место эффект распределения интенсивности излучения по объему кристалла, который будет в некоторой степени зависеть от величины приложенного напряжения и, как следствие, от соответствующего неравномерного распределения плотности проходящего тока, а в значительной — от времени наработки как существенного фактора в процессе упорядочения центров излучения в материале p-n-перехода. Этот эффект также связан с конструкцией омических контактов кристалла, которая определяет пути протекания тока и функцию его растекания по объему. В работе [2] описана картина изменения распределения плотности тока вблизи омических контактов в зависимости от его величины и соответствующая ей система изменения положения центров излучения в процессе деградации светодиода. В случае с исследованием деградации светового потока кристалла наибольший интерес представляет изменение характера его перераспределения по объему излучения в зависимости от величины проходящего тока и времени наработки. Для наглядной демонстрации описанных зависимостей, которые в большинстве типов кристаллов имеют идентичный вид, ниже приводится сравнительный анализ характеристик у двух типов кристаллов на основе InGaN/AlGaN/GaN синего цвета свечения фирмы CREE — MBright и XB900, например S9000A (рис. 5).

Рис. 5а. Кристалл типа MBright С460МВ290 смонтированна специальном кристаллодержателе без оптики (а, б).

Рис. 5б. Кристалл типа MBright С460МВ290 смонтированна специальном кристаллодержателе без оптики (а, б).

Рис. 5в. Кристалл типа XB900 — S9000A в составе светодиода XL 7090ROY L100 (в)

Данные кристаллы выращены на подложке SiC и имеют идентичную конструкцию, но разную площадь структуры и небольшие отличия в конфигурации омических контактов. Несмотря на десятикратное отличие по площади, рекомендованная производителем плотность тока у них приблизительно одинакова (40–50 А/см²), что позволяет предположить и соответствующее сходство в функции распределения плотности тока. На основе кристаллов CREE MBright, в том числе известными фирмами Osram, Cotco, Kingbright и Sharp, производятся широко распространенные во всем мире светодиоды в стандартных круглых конструкциях диаметром 5 мм, или с овальной оптикой того же размера и рабочим током 20 мA. В России эти кристаллы используются фирмой «Корвет-Лайтс» в устройствах с особой конструкцией кристаллодержателя, позволяющей развивать плотность тока до 100 А/см² без потери ресурса наработки и изменения любых других характеристик кристалла [3]. Кристаллы S9000A являются достаточно недавней и перспективной разработкой фирмы CREE — продолжением серии ХBright, предназначенной для посадки на эвтектику, и применяются разработчиком в светодиодах типа Xlamp 7090. Кристаллы S9000A исследовались в составе светодиодов XL 7090ROY L100 (рис. 5в) ввиду практического отсутствия у них оптики и поэтому весьма незначительного ее влияния на диаграмму пространственного излучения кристалла. Соответственно, все приведенные зависимости можно использовать для оценки параметров не только указанных кристаллов, но и светодиодов на их основе. Характеристики кристаллов MBright изучались также без оптической системы, для чего образцы были смонтированы на специальные плоские кристаллодержатели (рис. 5а–б) без первичной оптики в виде параболической лунки. Все сказанное поясняет выбор именно этих кристаллов для описания и предложенной методики их исследования.

Рис. 6. Абсолютные характеристики углового распределения силы света светодиодов типа XL 7090ROY L100 (а) и кристаллов С460МВ290 (б) компании CREE при различных токах через кристалл. Составлены по результатам измерения пространственного распределения в 12 плоскостях диаграммы излучения. Схема измерения диаграмм сечений приведена на вставке рис. 6а, слева вверху

Для начала стоит рассмотреть группу диаграмм на рис. 6, на которых показана динамика изменения функций углового распределения силы света в зависимости от прямого тока. Диаграммы представлены в абсолютных единицах силы света, где нагляднее понятен смысл сказанного о количественной стороне изменения светового потока, а на на рис. 7— в относительных, поясняющих уже непосредственно относительное поведение силы света в различных точках диаграммы излучения, от которой легче перейти к световому потоку.

Рис. 7. Относительные характеристики углового распределения силы света светодиодов типа XL 7090ROY L100 (а) и кристаллов С460МВ290 (б) компании CREE при различных токах через кристалл. Составлены на основе диаграмм, показанных на рис. 6

Приведенные на рис. 7 относительные диаграммы составлены из функций распределения силы света, измеренных в 12 плоскостях при каждом значении проходящего тока, указанного на сноске диаграмм, и являются усредненным результатом сложения этих функций. Они показывают, насколько пропорционально при изменении плотности тока через кристалл изменяется сила света во всех точках ее объемного распределения. Однако наибольший интерес представляет распределение светового потока как энергетический показатель работы излучающей структуры (рис. 8). На диаграммах рис. 7 видно, что в широких пределах изменения плотности тока у обоих вариантов конструкции кристалла сохраняется высокая линейность изменения силы света по всему объему кристалла (относительные диаграммы на всех токах практически совпадают, а их отличия можно хорошо рассмотреть только при расчетах, представленных в виде рис. 8), свидетельствующая о хорошем растекании тока по его объему и о равномерности распределения легирующих примесей в материале кристалла. Кроме того, на рис. 7 можно заметить, что при определенной минимальной плотности тока распределение перестает быть пропорциональным (кривые, соответствующие токам 10 мА на рис. 7а и 1 мА на рис. 7б). Это объясняется уходом режима светодиода с линейного участка вольт-амперной характеристики и работой с неполноценной степенью излучения вследствие недостаточности величины внешнего электрического поля. На этом участке люмен-амперная характеристика принимает вид, приближенный к экспоненте.

Рис. 8. Динамика изменения распределения светового потока в объеме кристалла в зависимости от плотности тока (прямого проходящего тока). Диаграмма рассчитана относительно распределения на максимальном токе (прямая линия черного цвета) для кристаллов S9000A (а) и для кристаллов MBright С460МВ290 (б)

Рис. 8 показывает распределение светового потока по углу излучения в зависимости от прямого тока. Диаграмма рассчитана на основе данных, проиллюстрированных на рис. 6–7 и является плоской проекцией объемной диаграммы излучения кристалла. Из рис. 8 видно, что центральная область кристалла стабильна и значение потока изменяется пропорционально изменению тока скорее всего из-за меньшего его сосредоточения в центре диаграммы и близости омического контакта, способствующего более равномерному растеканию тока, что совсем нельзя сказать про области, удаленные от центра. Здесь, несмотря на малую величину силы света, значение светового потока существенно больше (из-за большего угла излучения) в одноми том же секторе, ограниченном таким жеплоским углом, что и в центре, поэтому, соответственно, все соотношения приобретают более резкий характер. Значительный вклад в перераспределение светового потока в этих областях вносят грани кристалла — вертикальные и горизонтальные. Их влияние на ход лучей усиливает эффект нелинейности плотности излучения еще и из-за их специфического расположения в трапециевидной форме кристаллов. Поэтому на рис. 8 можно заметить, что наибольшие изменения светового потока происходят именно на участках, соответствующих расположению излучения от граней (приблизительно +80°: изломы хорошо видны на диаграммах рис. 6–7). Практическое значение этого эффекта заключается в реальном изменении угловых характеристик излучения светодиода, которые гарантированы производителем при определенном токе через кристалл и их значение всегда считалось неизменным во всем диапазоне рабочих токов и при любой степени деградации (времени наработки). Это видно из рис. 9, где представлены зависимости угла излучения по уровням силы света от времени наработки и величины прямого тока. Особенно заметен этот эффект при рассмотрении светодиодов белого цвета с люминофором, определенным образом покрывающим поверхность кристалла. Перераспределение светового потока первичного излучения (от кристалла синего цвета) приведет к существенному перераспределению преобразованного люминофором потока с изменением первоначальных угловых характеристик и, что не менее важно, колориметрических параметров излучения белого цвета. Последнее объясняется особенностями распределения интенсивности излучения в конкретных типах кристаллов при нанесении люминофора: толщина нанесения может быть различной на разных участках поверхности кристалла. Увеличение интенсивности в какой-либо области поверхности с более тонким слоем приведет к увеличению весовой доли спектра первичного излучения и, в результате, к изменению координат цветности или цветовой температуры излучения, преобразованного люминофором. Это напрямую касается типов описываемых кристаллов, используемых в качестве излучателей в производстве белых светодиодов, например XL 7090WHL L100 фирмы CREE. Следует также помнить, что небольшое изменение угловых характеристик излучения кристалла, показанное на рис. 9, значительно увеличится «с помощью» оптики светодиода, в котором работает этот кристалл. Усиление эффекта будет тем больше, чем большей оптической силой обладает система светодиода.

Рис. 9. Угловое распределение силы света в зависимости от времени наработки и тока через кристалл (вставка на диаграммах). XL 7090ROY L100 (а) и кристаллов С460МВ290 (б)

Однако на ход описанных характеристик будут также существенно влиять изменения, вызванные деградацией параметров в ходе наработки светодиода. На рис. 10 представлены уже знакомые относительные характеристики объемного распределения светового потока, только зависящие от времени. Расчет этих зависимостей позволяет в совокупности с приведенными на рис. 8 построить многомерные модели поведения светового потока светодиода или кристалла. Если считать, что характер изменения светового потока от прямого тока останется таким же (как показано на рис. 8) на всех отрезках времени наработки, то с помощью описанной методики исследования и приведенных здесь данных и диаграмм можно не только спрогнозировать поведение любого светотехнического или иного параметра светодиода при различных токах, но и предположить их изменение со временем его наработки. Например, хорошо видно, что светодиод XL 7090ROY L100 изначально имеет угол излучения по уровню 0,5Iv—немногим более 95°, но уже через 100 часов (4,5 суток) наработки этот параметр уменьшается до 88°, что еще больше не соответствует заявленным в спецификации данным (100°), хотя осевая сила света растет (табл. 2).

Таблица 2. Некоторые параметры светодиодов XL 7090ROY L100 и кинетика их изменения от времени наработки

Кроме того, можно заметить, что деградационная характеристика (зависимость значения величины от времени наработки — вставки на диаграммах рис. 10) светового потока (темная линия) существенно отличается от деградационной характеристики максимальной силы света (красная линия) в части их крутизны и тенденции ухода, а наличие у этого светодиода оптики, хоть и элементарной, объясняет факт значительного роста силы света на фоне практически не изменяющегося светового потока именно из-за описанного выше его перераспределения, а не изменения самого значения. По этому примеру можно судить о том, насколько возможно расхождение этих характеристик при наличии у светодиода более серьезной оптической системы. Это предположение также подтверждает и подобная характеристика кристалла С460МВ290, у которого деградационные зависимости указанных величин практически одинаковы (рис. 10б). Кривые на графиках (рис. 10б, 10г) позволяют оценить количественную характеристику изменения светового потока в различных частях диаграммы пространственного распределения излучения непосредственно в абсолютных единицах. Эти характеристики получены расчетом светового потока в пределах небольших телесных углов, составляющих весь сектор сферы, в котором происходит распределение плотности светового потока. Можно заметить, что в течение указанного времени наработки происходит постоянное его перераспределение, которое на данном временном отрезке может и не иметь устойчивой тенденции направления изменения: на рис. 10б значительная часть доли потока за короткое время перераспределяется между областями –30° и +40° и обратно, а на графике 10а хорошо видно, что крайние области диаграммы излучения (приблизительно –80° и +80°) вообще меняют направление перераспределения на противоположное, и на этих диаграммах есть участки, где световой поток изменит свое значение более чем в 1,75 раза. Очевидно, что это существенная величина. Однако суммарный световой поток всего излучения светодиода на фоне этих манипуляций остается неизменным (увеличивается всего на 1–2%), о чем свидетельствует темная линия на вставке рис. 10а. Характеристики кристалла С460МВ290, показанные на рис. 10в–г, также имеют описанные особенности, но отличаются меньшими амплитудами отношений результатов перераспределения. Это объясняется, прежде всего, уже упоминавшимся ранее более выгодным условием растекания тока по площади кристалла и сопутствующим его малому геометрическому размеру отсутствием проблем с внутренними механическими напряжениями кристаллической решетки монокристалла.

Рис. 10. Динамика относительного изменения распределения светового потока в объеме кристалла в зависимости от времени наработки и соответствующие плоские проекции пространственного распределения светового потока в абсолютных единицах в зависимости от времени наработки (шаг измерения светового потока — телесный угол, образованный плоским в 3,2°, время наработки указано на сносках) кристаллов XL 7090ROY L100 (а, б) и С460МВ290 (в, г). На вставках приведены деградационные характеристики светового потока и максимальной силы света

Старость — в радость

Перераспределение светового потока в объеме излучающей структуры считается одним из многих закономерных процессов старения или деградации кристалла или светодиода в целом. Здесь понятие «деградация» может означать отнюдь не изменение характеристик обязательно в худшую сторону. Скорее всего, это наработка светодиода при определенных условиях с изменением параметров. Описанные выше исследования дают представление о характере этих изменений в начальный и довольно короткий период (до 1000 часов), по сравнению с традиционным периодом времени, указываемым в спецификациях (100 000 часов). Однако, как показали более масштабные и продолжительные исследования деградации параметров светодиодов, этот период является очень важным и одним из самых показательных при определении дальнейшего развития изменения характеристик. Например, стало совершенно очевидно, что приведенные здесь в примере светодиоды XL 7090ROY L100 фирмы CREE в свое время не проходили на производстве этап ускоренного старения, применяемый большинством известных производителей светодиодов такого класса в качестве необходимой технологической операции в производственной цепочке.

Данная операция может быть реализована несколькими способами, которые отличаются эффективностью, но она обязательна для выполнения, чтобы успешно прошедшие ее светодиоды действительно могли реализовать наработку в течение 100 000 часов с гарантируемым минимальным изменением параметров. Только эти светодиоды могут использоваться в аппаратуре высокой степени надежности, такой как железнодорожные и автодорожные светофоры, полноцветные экраны, военная аппаратура и так далее, поэтому и разработчики, и заказчики обращают особое внимание на этот момент производства светодиодов.

Принудительное ускоренное старение выводит потенциально качественный светодиод на участок работы со стабильными характеристиками и в то же время катализирует деградационные процессы в тех светодиодах, чьи неисправности могли бы при штатном использовании выявиться только через некоторое время, когда светодиод был бы уже помещен в аппаратуру. Соответственно, отобранные после указанной операции из общего числа, такие светодиоды не попадут к заказчику и не вызовут своим отказом неработоспособность аппаратуры.

Исходя из этого, предсказуемость поведения параметров светодиодов, взятых для описанного исследования, в процессе дальнейшей работы будет низкой. Однако это не указывает на их плохое качество и невозможность стабильной и длительной работы. Истинность этого предположения подтвердит время.

Литература

1. Никифоров С. Г. Температура в жизни и работе светодиодов // Компоненты и технологии. 2005. № 9; 2006. № 1.
2. Бочкарева Н. И., Ефремов А. А., Ребане Ю. Т., Горбунов Р. И., Клочков А. В., Шретер Ю. Г. Деградация инжекции носителей заряда и деградация голубых светодиодов // Физика и техника полупроводников. 2006. Т. 40, вып. 6.
3. Агафонов Д. Р., Аникин П. П., Никифоров С. Г. Вопросы конструирования и производства светоизлучающих диодов и систем на их основе // Светотехника. 2002. № 6.
4. Официальные рекомендации Международной комиссии по освещению (МКО). Публикация МКО № 2.2(ТС-1.6). Цвета световых сигналов. 1975.

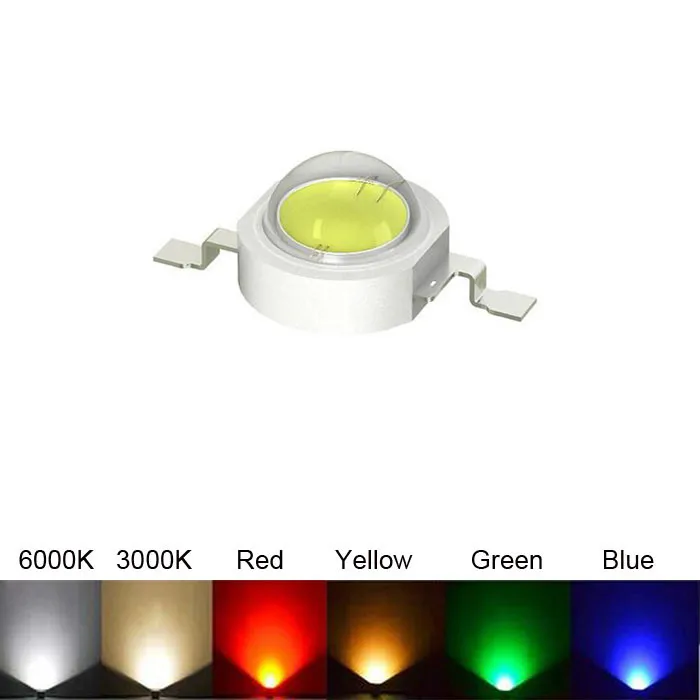

Светодиоды 1 ватт подключение

Самое правильное подключение нескольких светодиодов — последовательное. Сейчас объясню почему.

Дело в том, что определяющим параметром любого светодиода является его рабочий ток. Именно от тока через светодиод зависит то, какова будет мощность (а значит и яркость) светодиода. Именно превышение максимального тока приводит к чрезмерному повышению температуры кристалла и выходу светодиода из строя — быстрому перегоранию либо постепенному необратимому разрушению (деградации).

Ток — это главное. Он указан в технических характеристиках светодиода (datasheet). А уже в зависимости от тока, на светодиоде будет то или иное напряжение. Напряжение тоже можно найти в справочных данных, но его, как правило, указывают в виде некоторого диапазона, потому что оно вторично.

Для примера, заглянем в даташит светодиода 2835:

Как видите, прямой ток указан четко и определенно — 180 мА. А вот напряжение питания светодиодов при таком токе имеет некоторый разброс — от 2. 9 до 3.3 Вольта.

Получается, что для того, чтобы задать требуемый режим работы светодиода, нужно обеспечить протекание через него тока определенной величины. Следовательно, для питания светодиодов нужно использовать источник тока, а не напряжения.

Конечно, к светодиоду можно подключить источник стабилизированного напряжения (например, выход лабораторного блока питания), но тогда нужно точно знать какой величины должно быть напряжение для получения заданного тока через светодиод.

Например, в нашем примере со светодиодом 2835, можно было бы подать на него где-то 2.5 В и постепенно повышать напругу до тех пор, пока ток не станет оптимальным (150-180 мА).

Так делать можно, но в этом случае придется настраивать выходное напряжение блока питания под каждый конкретный светодиод, т.к. все они имеют технологический разброс параметров. Если, подключив к одному светодиоду 3.1В, вы получили максимальный ток в 180 мА, то это не значит, что поменяв светодиод на точно такой же из той же партии, вы не сожгете его (т. к. ток через него при напряжении 3.1В запросто может превысить максимально допустимое значение).

К тому же необходимо очень точно поддерживать напряжение на выходе блока питания, что накладывает определенные требования к его схемотехнике. Превышение заданного напряжения всего на 10% почти гарантированно приведет к перегреву и выходу светодиода из строя, так как ток при этом превысит все мыслимые значения.

Вот прекрасная иллюстрация к вышесказанному:

Поэтому самым правильным и простым решением будет использовать для подключения светодиодов драйвера тока (он же источник тока). И тогда будет совершенно неважно, какой вы возьмете светодиод и каким будет прямое напряжение на нем. Нужно просто найти драйвер на нужный ток и дело в шляпе.

Теперь, возвращаемся к главному вопросу статьи — почему все-таки последовательное подключение, а не параллельное? Давайте посмотрим, в чем разница.

Параллельное подключение

При параллельном подключении светодиодов, напряжение на них будет одинаковым. А так как не существует двух диодов с абсолютно одинаковыми характеристиками, то будет наблюдаться следующая картина: через какой-то светодиод будет идти ток ниже номинального (и светить он будет так себе), зато через соседний светодиод будет херачить ток в два раза превышающий максимальный и через полчаса он сгорит (а может и быстрее, если повезет).

Очевидно, что такого неравномерного распределения мощностей нужно избегать.

Для того, чтобы существенно сгладить разброс в ТТХ светодиодов, лучше подключать их через ограничительные резисторы. Напряжение блока питания при этом может быть существенно выше прямого напряжения на светодиодах. Как подключать светодиоды к источнику питания показано на схеме:

Проблема такой схемы подключения светодиода в том, что чем больше разница между напряжением блока питания и напряжением на диодах, тем больше бесполезной мощности рассеивается на ограничительных резисторах и тем, соответственно, ниже КПД всей схемы.

Ограничение тока происходит по простой схеме: повышение тока через светодиод приводит к повышению тока и через резистор тоже (т. к. они включены последовательно). На резисторе увеличивается падение напряжения, а на светодиоде, соответственно, уменьшается (т.к. общее напряжение постоянно). Уменьшение напряжения на светодиоде автоматически приводит к снижению тока. Так все и работает.

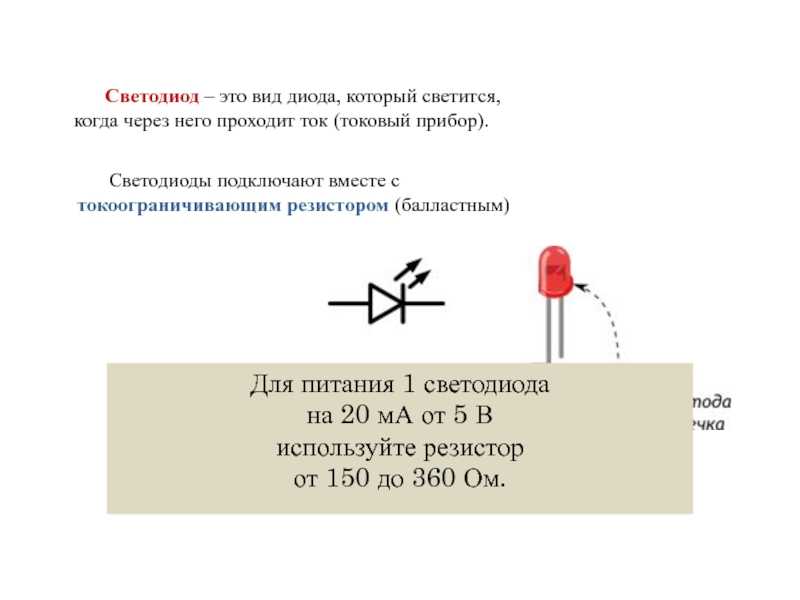

В общем, сопротивление резисторов рассчитывается по закону Ома. Разберем на конкретном примере. Допустим, у нас есть светодиод с номинальным током 70 мА, рабочее напряжение при таком ток равно 3.6 В (это все берем из даташита к светодиоду). И нам нужно подключить его к 12 вольтам. Значит, нам нужно рассчитать сопротивление резистора:

Получается, что для питания светодиода от 12 вольт нужно подключить его через 1-ваттный резистор на 120 Ом.

Точно таким же образом, можно посчитать, каким должно быть сопротивление резистора под любое напряжение. Например, для подключение светодиода к 5 вольтам сопротивление резистора надо уменьшить до 24 Ом.

Значения резисторов под другие токи можно взять из таблицы (расчет производился для светодиодов с прямым напряжением 3. 3 вольта):

Uпит	ILED
	5 мА	10 мА	20 мА	30 мА	50 мА	70 мА	100 мА	200 мА	300 мА
5 вольт	340 Ом	170 Ом	85 Ом	57 Ом	34 Ом	24 Ом	17 Ом	8.5 Ом	5.7 Ом
12 вольт	1.74 кОм	870 Ом	435 Ом	290 Ом	174 Ом	124 Ом	87 Ом	43 Ом	29 Ом
24 вольта	4.14 кОм	2.07 кОм	1.06 кОм	690 Ом	414 Ом	296 Ом	207 Ом	103 Ом	69 Ом

При подключении светодиода к переменному напряжению (например, к сети 220 вольт), можно повысить КПД устройства, взяв вместо балластного резистора (активного сопротивления) неполярный конденсатор (реактивное сопротивление). Подробно и с конкретными примерами мы разбирали этот момент в статье про подключение светодиода к 220 В.

Последовательное подключение

При последовательном же подключении светодиодов через них протекает один и тот же ток. Количество светодиодов не имеет значение, это может быть всего один светодиод, а может быть 20 или даже 100 штук.

Например, мы можем взять один светодиод 2835 и подключить его к драйверу на 180 мА и светодиод будет работать в нормальном режиме, отдавая свою максимальную мощность. А можем взять гирлянду из 10 таких же светодиодов и тогда каждый светодиод также будет работать в нормальном паспортном режиме (но общая мощность светильника, конечно, будет в 10 раз больше).

Ниже показаны две схемы включения светодиодов, обратите внимание на разницу напряжений на выходе драйвера:

Так что на вопрос, каким должно быть подключение светодиодов, последовательным или параллельным, может быть только один правильный ответ — конечно, последовательным!

Количество последовательно подключенных светодиодов ограничено только возможностями самого драйвера.

Идеальный драйвер может бесконечно повышать напряжение на своем выходе, чтобы обеспечить нужный ток через нагрузку, поэтому к нему можно подключить бесконечное количество светодиодов. Ну а реальные устройства, к сожалению, имеют ограничение по напряжению не только сверху, но и снизу.

Вот пример готового устройства:

Мы видим, что драйвер способен регулировать выходное напряжение только лишь в пределах 64. 106 вольт. Если для поддержания заданного тока (350 мА) нужно будет поднять напряжение выше 106 вольт, то облом. Драйвер выдаст свой максимум (106В), а уж какой при этом будет ток — это от него уже не зависит.

И, наоборот, к такому led-драйверу нельзя подключать слишком мало светодиодов. Например, если подключить к нему цепочку из 10-ти последовательно включенных светодиодов, драйвер никак не сможет понизить свое выходное напряжение до необходимых 32-36В. И все десять светодидов, скорее всего, просто сгорят.

Наличие минимального напряжения объясняется (в зависимости от схемотехнического решения) ограничениями мощности выходного регулирующего элемента либо выходом за предельные режимы генерации импульсного преобразователя.

Разумеется, драйверы могут быть на любое входное напряжение, не обязательно на 220 вольт. Вот, например, драйвер превращающий любой источник постоянного напряжения (блок питания) от 6 до 20 вольт в источник тока на 3 А:

Вот и все. Теперь вы знаете, как включить светодиод (один или несколько) — либо через токоограничительный резистор, либо через токозадающий драйвер.

Как выбрать нужный драйвер?

Тут все очень просто. Выбирать нужно всего лишь по трем параметрам:

1. выходной ток;
2. максимальное выходное напряжение;
3. минимальное выходное напряжение.

Выходной (рабочий) ток драйвера светодиодов — это самая важная характеристика. Ток должен быть равен оптимальному току для светодиодов.

Например, в нашем распоряжении оказалось 10 штук полноспектральных светодиодов для фитолампы:

Номинальный ток этих диодов — 700 мА (берется из справочника). Следовательно, нам нужен драйвер тока на 700 мА. Ну или чуточку меньше, чтобы продлить срок жизни светодиодов.

Максимальное выходное напряжение драйвера должно быть больше, чем суммарное прямое напряжение всех светодиодов. Для наших фитосветодиодов прямое напряжение лежит в диапазоне 3. 4 вольта. Берем по-максимуму: 4В х 10 = 40В. Наш драйвер должен быть в состоянии выдать не менее 40 вольт.

Минимальное напряжение, соответственно, рассчитывается по минимальному значению прямого напряжения на светодиодах. То есть оно должно быть не более 3В х 10 = 30 Вольт. Другими словами, наш драйвер должен уметь снижать выходное напряжение до 30 вольт (или ниже).

Таким образом, нам нужно подобрать схему драйвера, рассчитанного на ток 650 мА (пусть будет чуть меньше номинального) и способного по необходимости выдавать напряжение в диапазоне от 30 до 40 вольт.

Следовательно, для наших целей подойдет что-нибудь вроде этого:

Разумеется, при выборе драйвера диапазон напряжений всегда можно расширять в любую сторону. Например, вместо драйвера с выходом на 30-40 В прекрасно подойдет тот, который выдает от 20 до 70 Вольт.

Примеры драйверов, идеально совместимых с различными типами светодиодов, приведены в таблице:

Светодиоды	Какой нужен драйвер
60 мА, 0.2 Вт (smd 5050, 2835)	см. схему на TL431
150мА, 0.5Вт (smd 2835, 5630, 5730)	драйвер 150mA, 9-34V (можно одновременно подключить от 3 до 10 светодиодов)
300 мА, 1 Вт (smd 3528, 3535, 5730-1, LED 1W)	драйверы 300мА, 3-64V (на 1-24 последовательно включенных светодиода)
700 мА, 3 Вт (led 3W, фитосветодиоды)	драйвер 700мА (для 6-10 светодиодов)
3000 мА, 10 Ватт (XML2 T6)	драйвер 3A, 21-34V (на 7-10 светодиодов) или см. схему

Кстати, для правильного подключения светодиодов вовсе не обязательно покупать готовый драйвер, можно просто взять какой-нибудь подходящий блок питания (например, зарядник от телефона) и прикрутить к нему простейший стабилизатор тока на одном транзисторе или на LM317.

Готовые схемы стабилизаторов тока для светодиодов можно взять из этой статьи.

Всем привет,в данной статье я хочу показать вам обзор светодиода на 1 ватт, и рассказать о том, где достать подходящий куллер, и как надежно на него прикрепить светодиод. Точная марка его неизвестна, но это и не важно — вполне достаточно знать параметры. Характеристика LED 1W Цвет свечения: белый теплый Рассеиваемая мощность, PD тип: 1 Вт Световой поток: 120 Лм Падение напряжения, VF (min-max): 3.6 В Прямой ток, IF тип: 350 мA Угол обзора: 120 ° Подробнее читайте в даташите. В продаже имеется целый ассортимент по цветам — синий , белый , красный , жёлтый , зелёный . По внешнему виду они одинаковы. Если мы запустим светодиод без куллера, он сгорит в первые же 5 секунд. Куллер будем использовать от видеокарты. Сам вентилятор расчитывал ставить на 10-ти ваттную матрицу, но пока она в пути, будем делать испытания на 1 ваттном светодиоде. У меня на видеокарте стоял вот такой куллер, у вас какой — не знаю, но думаю пойдет с любых видеокарт — их мощность побольше, чем у LED элемента. Далее с обратной стороны клеим двусторонний скотч (это для того, если нужно будет снять светодиод) и поверх него капаем каплю клея «Титан» или «Момент«. Надежно фиксируем светодиод. Обратите внимание: если светодид будет приклеен не плотно к радиатору, он может сгореть! А дальше собственно паяем провода и можно запускать. При 5-ти минутной работе светодиода, радиатор и сам диод были абсолютно холодными. Видеобзор можете посмотреть ниже. Одноваттный светодиод — видео работы Стоимость светоизлучающего диода данной модели — 1,5 доллара. Если вы собрались устраивать такое освещение по всей квартире — покупайте оптом. За 100 штук сразу хотят 20$. С вами был [PC]Boil. Светодиод- это не лампочка, а полупроводник. С этим связаны некоторые особенности его использования, например то, что питается он не НАПРЯЖЕНИЕМ, а ТОКОМ. У светодиода есть + (плюс) и – (минус) Если подключить наоборот, он светится не будет и может перегореть (особенно белые светодиоды). На сегодняшний день в продаже есть светодиоды 3-х основных типов: Светодиоды с одним кристаллом на ток 20 мА Светодиоды с 4 кристаллами на ток 80 мА Мощные светодиоды (1Вт, 3Вт, 5Вт и выше) Рассмотрим способы их подключения. 1. Светодиоды с одним кристаллом на ток 20 мА Светодиод подключается к источнику ВСЕГДА через ограничивающий резистор. Несоблюдение этого правила приводит к сокращению срока жизни светодиода, либо к быстрому разряду батареи. Его сопротивление рассчитывается по формуле: где: R- Сопротивление ограничивающего резистора (Ом) Uпит — Напряжение источника, (Вольт) Uсд — Падение напряжения на светодиоде (Вольт), Iсд — Ток светодиодa (Ампер). Uсд отличается для разных типов светодиодов. Для примерных расчётов можно принять, что для красных Uсд = 1,7-2,2В, для жёлтых Uсд= 1,8-2,5В, для зелёных Uсд= 2-3В, для синих Uсд= 2,5-3,5В, для белых Uсд= 2,8-4В. Iсд должно находится в допустимых для данного светодиода пределах. От этого параметра напрямую зависит ЯРКОСТЬ свечения светодиода. Обычно находится в пределах 10…20 мА (0,01-0,02А) Пример 1: Подключенное одного синего светодиода к автомобильному аккумулятору 12В: (14-3)/0,02=600 Ом. (для тока 20мА) Пример 2: Подключенное одного красного светодиода к автомобильному аккумулятору 12В: (14-2)/0,01=1200 Ом. (1,2кОм) (для тока 10 мА) В случае, когда надо подключить НЕСКОЛЬКО светодиодов к одному источнику есть два решения: а) Соединить светодиоды последовательно и через один ограничивающий резистор подключить к источнику. При этом падение напряжения на этом звене будет равно СУММЕ падений напряжения на каждом светодиоде, а ток в цепи будет одинаков. Достоинством является наличие всего одного резистора и экономное использование энергии источника. Недостатком этого решения является то, что при выходе из строя любого элемента цепи все они перестанут светиться, хотя на практике «перегоревший» светодиод остаётся диодом и цепь не разрывается. Иногда, правда «проблемный» светодиод может войти в режим генерации и вся цепочка станет нервно мигать. Кроме того, необходимо достаточно большое напряжение источника. Например, для 12В в цепь можно поставить всего 3 синих (белых) или 4-5 красных (желтых, зеленых) светодиода. Подключение трёх белых светодиодов (последовательно) к автомобильному аккумулятору 12В: (14-3*3)/0,02=200 Ом. (для тока 20 мА) б) КАЖДЫЙ светодиод через ограничивающий резистор подключить к источнику. То есть параллельно включить несколько цепей светодиод-резистор. Расчёт ограничивающего резистора при этом производится как для одного светодиода, т.е. R=(Uпит-Uсд)/Iсд . Недостатком этого решения является то, что большинство мощности (падение напряжения на резисторе умноженное на ток) расходуется на нагрев. Для упрощения использования таких светодиодов была разработана плата-драйвер LEDDRV8, представляющая собой импульсный повышающий преобразователь со стабилизацией тока светодиодов. Преимущества: защита от переполюсовки, стабилизация тока через светодиод (20 мА) во всём диапазоне питающих напряжений (от 5 до 25В. ), отсутствие нагрева, высокий КПД да и просто удобство монтажа. 2. Светодиоды с 4 кристаллами на ток 80 мА Занимают промежуточное положение между обычными (индикаторными) и мощными светодиодами.Содержат в себе 4 кристалла, включенных переллельно. Конструкция этих светодиодов такова, что толстые жесткие выводы обеспечивают отвод тепла от кристаллов. Включать 4-х кристаллные светодиоды можно через резистор, рассчитав его по формуле из п. 1 для тока 0.08А, либо через источник тока (драйвер): Конструкция драйвера позволяет подключать провода без пайки (с помощью винтовых зажимов) а, схемное решение обеспечивает стабильность тока через светодиод, независимо от входного напряжения. Это сильно продлевает срок службы светодиода. К драйверу можно подключить последовательно от 1 до 5 светодиодов в зависимости от напряжения питания. 3. Мощные светодиоды (1Вт, 3Вт, 5Вт) Эти светодиоды специально разрабатывались для целей подсветки и освещения, у них и в характеристиках указывается световой поток в люменах, а не сила света в канделах (как у индикаторных светодиодов). Значительно нагреваются, поэтому ВСЕГДА устанавливаются на дополнительный радиатор. — в виде просто светодиода (Emitter): -в виде светодиода на теплопроводящей алюминиевой печатной плате (Star) Второй вариант сильно упрощает процесс крепления светодиода к радиатору и припаивания проводов. Эти алюминиевые печатные платы, кстати, можно приобрести отдельно и припаять на них Emitter не забывая использовать теплопроводящую пасту. Падение напряжения на мощных светодиодах указывается в документации производителя и обычно составляет 2.5-3.5В. Однако основным параметром является РАБОЧИЙ ТОК. Из-за значительных рабочих токов (0.35А для 1Вт и 0.7А-1.5А для 3Вт и 5Вт светодиодов), разбросов прямого падения напряжения и нелинейного изменения тока при увеличении температуры, мощные светодиоды нельзя включать просто через ограничительный резистор. Это приводит к катастрофическому уменьшению срока службы и часто- к лавинному пробою недешевого источника света. Таким образом мощный светодиод следует включать исключительно через токовый драйвер, т.е. источник тока. Для использования в автомобиле, садовых светильниках и других низковольтных (батарейных) местах удобно использовать импульсные драйверы LEDDRV5 для светодиодов 1Вт (0.35А) и LEDDRV13 для светодиодов 3Вт и 5Вт. Их входное напряжение составляет 7. 30В (см. документацию) К драйверу можно подключить от 1 до 5 светодиодов последовательно. При этом все они будут питаться одинаковым стабилизированным током. А если нужно запитать светодиоды от сети 220В, то к драйверу нужно просто добавить трансформатор на 12-24В, диодный мост на 2А и электролитический конденсатор 2200х35: или использовать специализированный 220В драйвер, особенно если планируется подключить в одном месте от 5 до 15шт светодиодов:

Когда и зачем светодиодам нужны токоограничивающие резисторы?

Дом / Блог / Конструкции печатных плат / Когда и зачем светодиодам нужны токоограничивающие резисторы?

Если вы работаете с какой-либо схемой, включающей светодиоды, вы, возможно, сталкивались с предупреждениями или рекомендациями всегда использовать токоограничивающий резистор.

Мы составили это руководство, чтобы помочь всем, от новичков, занимающихся самостоятельным строительством, до тех, кто занимается проектированием и сборкой печатных плат светодиодного освещения, полностью понять, когда, почему и как выбрать подходящий токоограничивающий резистор.

Понимание ВАХ светодиодов

Как и для любого пассивного полупроводникового компонента, понимание ВАХ (ток-напряжение) имеет решающее значение при проектировании схемы на их основе.

Светодиод, по сути, является диодом и имеет нелинейную вольт-амперную характеристику. Другими словами, зависимость между входным напряжением и входным током не является прямой линией.

Например, давайте посмотрим на прямой ток при 2,7 В — примерно 20 мА. Если мы увеличим напряжение на 0,1 В до 2,8 В, прямой ток увеличится примерно на 30 мА до 50 мА. Если затем увеличить его еще на 0,1 В до 2,9V прямой ток увеличивается на 35 мА до 85 мА.

По мере увеличения напряжения скорость увеличения прямого тока также увеличивается. Небольшие изменения прямого напряжения могут привести к очень большим изменениям прямого тока.

Таким образом, драйверы светодиодов постоянного тока являются предпочтительным методом управления светодиодами — они работают с одним током и соответствующим образом регулируют свое выходное напряжение, гарантируя, что прямой ток остается стабильным. Когда используется вход постоянного тока, токоограничивающий резистор не требуется.

Что делать, если вы используете блоки питания постоянного напряжения

Блоки питания постоянного тока, как правило, дороже и имеют ограниченную гибкость. В результате почти все продукты со светодиодной лентой и другие модули используют постоянное входное напряжение.

Блоки питания постоянного напряжения имеют фиксированный уровень выходного напряжения и могут обеспечивать любой уровень выходного тока от 0 мА до его номинального максимума (который вполне может быть выше номинального максимума для светодиодов и светодиодной системы).

Но, как мы видели выше, из-за нелинейной зависимости между прямым током и прямым напряжением, входы постоянного напряжения требуют дополнительной модификации для безопасного использования со светодиодными системами по следующим причинам:

1) Прямое напряжение светодиода не обязательно совпадать с уровнем напряжения источника питания. Например, исходя из тех же характеристик светодиода, что и выше, если у вас есть источник питания с постоянным напряжением 3,0 В, прямой ток также будет ограничен 135 мА.

Что, если мы хотим, чтобы светодиод работал на 20 мА, используя тот же источник питания? Нам нужно будет обеспечить светодиод только 2,7 В, вместо 3,0 В. Однако, поскольку большинство блоков питания не имеют опции регулируемого выходного напряжения, невозможно получить 2,7 В на светодиоде с помощью одного блока питания. .

Что нам делать?

Ответ: поместить резистор последовательно со светодиодом и позволить резистору «понизить» напряжение на светодиоде на 0,3 В.

Как рассчитать номинал резистора? Мы используем закон Ома, который гласит, что V = IR, и подставляем 0,3 В (падение напряжения) вместо V и 0,02 А (желаемый прямой ток) вместо I. Решение для R дает нам 15 Ом.

Подобные расчеты можно выполнять независимо от используемых напряжений — например, для светодиодных лент на 12 В и 24 В.

В среде массового производства колебания прямого напряжения светодиодов неизбежны и приводят к множеству бинов напряжения. В идеале, светодиоды из каждого бина напряжения имеют разную пару номиналов резисторов, рассчитанную для обеспечения одинакового потребления прямого тока, независимо от бина напряжения светодиода. В противном случае могут возникнуть более широкие колебания потребляемого прямого тока и, следовательно, яркости.

Каждая из приведенных выше строк представляет собой отдельный интервал напряжения. Чтобы получить 60 мА для всех ячеек светодиодов, необходимо использовать резисторы с разными характеристиками, чтобы получить разные прямые напряжения, необходимые для достижения тех же 60 мА.

2) Токоограничивающие резисторы защищают от повышения напряжения

Выше мы видели, что светодиоды имеют нелинейную зависимость между прямым током и прямым напряжением. В результате незначительное увеличение напряжения может привести к значительному увеличению прямого тока, что может привести к перегрузке по току и отказу устройства.

В отличие от диодов, резисторы имеют линейную зависимость между прямым током и прямым напряжением (согласно закону Ома).

Следовательно, увеличение прямого напряжения приведет к одинаковому, пропорциональному увеличению прямого тока независимо от уровня напряжения. Это свойство резисторов, когда они включены в схему светодиода, может помочь смягчить последствия повышения напряжения.

Почему может увеличиться напряжение?

Первая возможность — нестабильный источник питания со значительными шумами или пульсациями. Если есть проблемы с источником питания постоянного напряжения, обеспечивающим нестабильный постоянный ток, прямое напряжение и периодические всплески, то наличие токоограничивающих резисторов поможет смягчить соответствующий всплеск прямого тока.

Второе, более предсказуемое и распространенное свойство самих светодиодных устройств.

Когда светодиод нагревается, его прямое напряжение уменьшается, если мы сохраняем постоянный прямой ток. Это обычно показано в спецификациях светодиодов в следующей диаграмме зависимости температуры от прямого изменения напряжения:

Это полезная информация при проектировании цепи постоянного тока, поскольку она дает нам информацию об истинном диапазоне прямых напряжений, которые мы можем увидеть в системе. Но давайте перефразируем тот же принцип с точки зрения постоянного напряжения:

Когда светодиод нагревается, его прямой ток увеличивается, если мы сохраняем постоянное прямое напряжение.

Графически мы можем показать тот же принцип на одном графике (ниже). Если мы используем перспективу постоянного тока, мы можем сказать, что кривая смещается влево при повышении температуры. Или, если мы используем перспективу постоянного напряжения, мы можем сказать, что кривая смещается вверх по мере повышения температуры.

Тепловыделение светодиода в первую очередь зависит от его общей рассеиваемой мощности. Следовательно, тот факт, что прямой ток увеличивается по мере повышения его температуры, потенциально катастрофичен, потому что более высокий прямой ток еще больше повысит температуру светодиода, что, в свою очередь, еще больше увеличит его прямой ток в петле положительной обратной связи. Это называется тепловым выходом из строя светодиодной системы и в лучшем случае приведет к катастрофическим отказам и, возможно, к пожару и задымлению.

Токоограничивающий резистор помогает смягчить влияние повышения напряжения благодаря своей линейной ВАХ. Кроме того, резисторы ведут себя противоположно светодиодам по отношению к температуре — с повышением температуры сопротивление также увеличивается.

Эта простая, но полезная особенность резисторов побудила некоторых также называть резисторы, используемые таким образом, балластными резисторами.

Bottom Line

Светодиодные устройства по своей природе являются устройствами с управлением по току и плохо реагируют на колебания напряжения.

Если вы строите светодиодную систему с использованием источников питания постоянного напряжения, вы должны быть абсолютно готовы использовать токоограничивающие резисторы для обеспечения стабильной и безопасной работы светодиодных устройств.

Нужна помощь в сборке светодиодной схемы? Свяжитесь с нами, чтобы обсудить сегодня!

Other Posts

Что нужно знать о подложках для гибких светодиодных лент

Когда вы смотрите и сравниваете типы гибких светодиодных лент, вы, вероятно, обращаете внимание на цветовую температуру, количество светодиодов и правильное сочетание… Подробнее

Использование светодиодной ленты 12 В в системе 24 В

Возможно, вы знакомы с различиями между системами постоянного тока 12 В и 24 В и различными … Подробнее

В чем разница между светодиодами типы пакетов, такие как 3528, 5050 и 2835?

При поиске светодиодной продукции вы можете встретить различные 4-значные обозначения типов светодиодов. Когда вы впервые сталкиваетесь с этим кодом… Подробнее

Внутренняя схема светодиодной ленты и информация о напряжении

В этой статье рассматривается внутренняя схема и работа светодиодной ленты. Эта информация… Подробнее

Назад к блогу Waveform Lighting

Просмотрите нашу коллекцию статей, инструкций и руководств по различным применениям освещения, а также подробные статьи по науке о цвете.

Обзор продуктов освещения Waveform

Светодиодные лампы серии A

Наши лампы A19 и A21 подходят для стандартных светильников и идеально подходят для напольных и настольных светильников.

Светодиодные лампы-канделябры

Наши светодиодные лампы-канделябры обеспечивают мягкий и теплый свет в декоративном стиле, который подходит для светильников E12.

Светодиодные лампы BR30

Лампы BR30 — это потолочные светильники, которые подходят для жилых и коммерческих светильников с 4-дюймовыми или более широкими отверстиями.

Светодиодные лампы T8

Непосредственно замените 4-футовые люминесцентные лампы нашими светодиодными трубчатыми лампами T8, совместимыми как с балластами, так и без них.

LED-Ready T8 Светильники

Светодиодные трубчатые светильники, предварительно смонтированные и совместимые с нашими светодиодными лампами T8.

Светодиодные линейные светильники

Линейные светильники длиной 2 и 4 фута. Подключается к стандартным настенным розеткам и крепится с помощью винтов или магнитов.

Светодиодные светильники для магазинов

Потолочные светильники с подвесными цепями. Включается в стандартные настенные розетки.

Светодиодные лампы UV-A

Мы предлагаем светодиодные лампы с длиной волны 365 нм и 395 нм для флуоресцентных и полимеризационных применений.

Светодиодные лампы УФ-С

Мы предлагаем светодиодные лампы УФ-С с длиной волны 270 нм для бактерицидного применения.

Светодиодные модули и аксессуары

Светодиодные печатные платы, панели и другие форм-факторы для различных промышленных и научных приложений.

Светодиодные ленты

Яркие светодиодные излучатели, установленные на гибкой печатной плате. Может быть отрезан по длине и установлен в различных местах.

Диммеры светодиодной ленты

Диммеры и контроллеры для регулировки яркости и цвета системы освещения светодиодной ленты.

Блоки питания для светодиодных лент

Блоки питания для преобразования линейного напряжения в низкое постоянное напряжение, необходимое для систем светодиодных лент.

Швеллеры алюминиевые

Швеллеры из экструдированного алюминия для монтажа светодиодных лент.

Соединители для светодиодных лент

Беспаечные соединители, провода и адаптеры для соединения компонентов системы светодиодных лент.

Как яркость светодиода зависит от тока?

Научные проекты

Рефераты

Светодиоды (светоизлучающие диоды) — это электронные компоненты, преобразующие часть проходящей через них электрической энергии в свет. Как интенсивность излучаемого света зависит от силы тока, протекающего через светодиод? Чтобы выяснить это, вы создадите несколько простых схем для изменения тока, протекающего через светодиод. Вы также создадите простую схему преобразователя света в напряжение для измерения выходной мощности светодиода.

Краткий обзор

Электричество и электроника



Краткий (2-5 дней)

Понимание закона Ома.

Специализированные предметы

В среднем (50–100 долларов США)

Нет проблем

Эндрю Олсон, доктор философии, друзья-ученые
Мишель Марановски, доктор философии, друзья-ученые

Цель

Целью этого проекта является измерение светоотдачи светодиода в зависимости от тока через светодиод.

Введение

Современные электронные устройства, такие как компьютеры, портативные видеоигры и MP3-плееры, основаны на компонентах, изготовленных из материалов, называемых полупроводниками . Полупроводники обладают промежуточными свойствами между проводниками и изоляторами. Диоды, например, представляют собой полупроводниковые устройства, пропускающие ток только в одном направлении. В прямом направлении диоды действуют как проводник. В обратном направлении диоды действуют как изолятор.

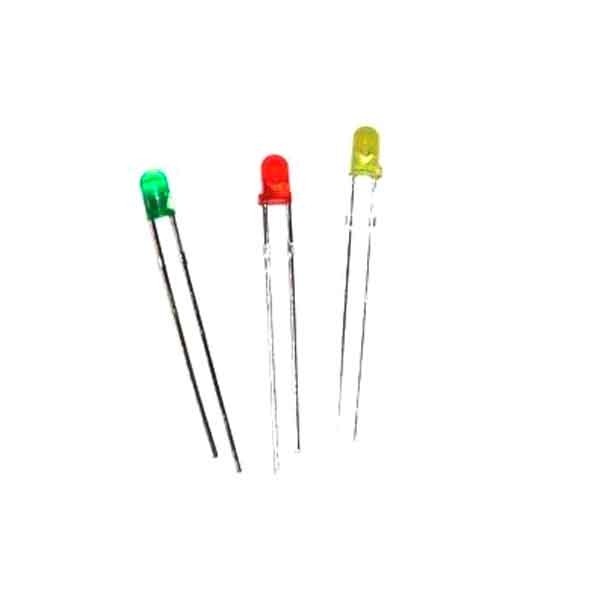

Светодиод (светоизлучающий диод) — это особый вид диода, излучающего свет (см. рис. 1).

Когда ток течет через диод в прямом направлении, часть электрической энергии преобразуется в свет определенного цвета (т. е. длина волны ). Цвет свечения зависит от материала, из которого изготовлен полупроводник. Светодиоды доступны во многих различных цветах.

По мере увеличения тока через светодиод увеличивается и яркость. Как правило, рекомендуемый ток для светодиода составляет 20 миллиампер (мА) или меньше. Выше этого значения срок службы светодиода значительно сократится. При превышении этого значения светодиод катастрофически выйдет из строя. Катастрофический отказ можно определить, когда светодиод больше не излучает свет.

Чтобы поддерживать ток светодиода на уровне или ниже рекомендуемого уровня рабочего тока, светодиоды обычно подключаются в серию с токоограничивающим резистором , как показано на рисунке 2. В этой схеме положительный вывод батареи подключен к резистору. Резистор включен последовательно с анодом светодиода. Катод светодиода подключается к отрицательному полюсу аккумулятора. В этом случае батарея обеспечивает 9 В для последовательной комбинации резистора и светодиода.

Падение напряжения на светодиоде составляет около 2 В (за исключением синих или белых светодиодов, где падение напряжения составляет около 4 В). Это означает, что для включения светодиода и проведения или создания пути для тока требуется 2 В. Падение напряжения определяется как потеря напряжения на компонентах электрической цепи. Из имеющихся 9 В требуется 2 В для включения светодиода. Это оставляет 7 В на резисторе. Думайте о цепи как о петле водопада. В верхней части водопада доступно 9 В. На резистор падает 7 вольт, а на светодиод 2 вольта. Затем ток протекает по петле. По закону Ома ток, I , через резистор будет В / R  = 7 В/1кОм = 7 мА.

На рис. 3 показано, как использовать закон Ома для , чтобы рассчитать, какой размер резистора вам нужен, чтобы ограничить ток через светодиод до желаемого значения. Падение напряжения на резисторе будет равно напряжению питания за вычетом падения напряжения на светодиоде (или В _S — В _L ). Затем вы можете использовать закон Ома для расчета сопротивления, R , необходимый для получения желаемого тока, I :

R  = ( V _S  −  V _L )/ I .

Итак, если напряжение питания 9 В, какой резистор вам понадобится для тока 20 мА? R  = (9 − 2)/0,02 А = 350 Ом. Для получения более подробной информации и набора онлайн-калькуляторов см. ссылки на светодиоды в разделе «Библиография» (Hewes, 2006; Ngineering, 2003). Вы также можете прочитать более общую справочную информацию об электричестве в учебнике Science Buddies Electricity, Magnetism, & Electromagnetism Tutorial.

В этом проекте вы создадите две схемы : схему светодиода и схему преобразователя света в напряжение. Вы будете использовать множество различных резисторов последовательно со светодиодом, чтобы создавать светодиодные схемы с меньшими и большими токами. Вы будете использовать простую схему преобразователя света в напряжение для измерения выходной мощности светодиода. Как будет меняться мощность светодиода в зависимости от тока?

Термины и концепции

Чтобы выполнить этот проект, вы должны провести исследование, которое позволит вам понимать следующие термины и понятия:

• полупроводник
• диод
• светоизлучающий диод (LED)
• анод
• катод
• напряжение ( В )
• ток ( я )
• сопротивление ( Р )
• резистор
• серия
• падение напряжения
Закон Ома
• цепь
• короткое замыкание

Примечание: Многие из этих терминов и понятий обсуждаются в Учебнике по электронике Science Buddies.

Вопросы

• У вас есть источник напряжения 4,5 В, соединенный последовательно с резистором 470 Ом и стандартным красным светодиодом. Предполагая, что падение напряжения на светодиоде составляет 1,7 В, какой ток, по вашему мнению, будет течь по цепи?
• Какое сопротивление вам потребуется в приведенной выше цепи, чтобы получить ток 20 мА?

Библиография

На этой странице вы можете построить виртуальные схемы с батареями и резисторами, а затем проверить свою схему, щелкнув выключателем, чтобы загорелась лампочка. Если ток слишком большой, виртуальная лампочка перегорает, если ток слишком маленький, лампочка не загорится. Когда вы получаете правильный ток, лампочка светится ярко.

• Физический факультет Орегонского университета. (н.д.). Закон Ома. Проверено 15 апреля 2014 г.
.

Эти веб-страницы содержат полезную информацию о светодиодах:

• Хьюз, Дж. (2006). Светоизлучающие диоды (LED). Клуб электроники, Спортивный колледж Келси Парк. Проверено 15 апреля 2014 г.
.
• Инжиниринг. (н.д.). Светодиодные калькуляторы. Проверено 15 апреля 2014 г.
.

Это техническое описание преобразователя света в напряжение TSL257:

• АМС (2016, 15 июля). Высокочувствительный преобразователь света в напряжение TSL257 . Дата обращения 25 февраля 2019 г.

На этой веб-странице показано, как считывать номинал резистора по цветным полоскам:

• Джимблом (без даты). Резисторы. Электроника SparkFun. Проверено 16 марта 2018 г.
.

На следующих веб-сайтах обсуждаются основы теории цепей.

• Национальное управление по аэронавтике и исследованию космического пространства. (н.д.). НАСА SCIFiles: Схемы. Проверено 15 апреля 2014 г.
.
• Друзья по науке. (2010). Учебник по электронике. Проверено 11 ноября 2010 г.
.
• Персонал научных друзей. (н.д.). Как пользоваться макетной платой. Проверено 25 сентября 2015 г.
.
• Все о цепях. (н.д.). Что такое «последовательные» и «параллельные» схемы? Проверено 10 июля 2020 г.

Материалы и оборудование

Для проведения этого эксперимента вам понадобятся следующие материалы и оборудование. Если не указано иное, номера деталей взяты от Jameco Electronics:

• Преобразователь света в напряжение TSL257-LF. Digikey Electronics или Маузер Электроникс. Эта часть в настоящее время недоступна в Jameco.
• Макетная плата без пайки, № по каталогу 20601
• Батарейки AA (6), номер по каталогу 198707
• Держатели для 3 батареек AA (2), номер по каталогу 216136
• Провода с зажимом типа «крокодил» (10 шт.), № по каталогу 10444
• 1/4-ваттные резисторы со следующими значениями, которые можно приобрести в Mouser Electronics (Jameco не предлагает все значения, перечисленные ниже):
  • 150 Ом, номер по каталогу 6

  • 330 Ом, номер по каталогу 6
  • 680 Ом, номер по каталогу 6
  • 1,3 кОм, часть № 690890
  • 2,7 кОм, номер по каталогу 690961
  • 10 кОм, номер по каталогу 691104
• Оранжевые светодиоды (5), номер по каталогу 2155268
• Цифровой мультиметр (DMM), номер по каталогу 2131127
• Сплошной соединительный провод 22 AWG (например, артикул № 2152876) и инструменты для зачистки проводов (например, артикул № 159291), или комплект перемычек (например, артикул № 2127718)

Отказ от ответственности: Science Buddies участвует в партнерских программах с Домашние Научные Инструменты, Amazon. com, Каролина Биологический и Джамеко Электроникс. Доходы от партнерских программ помогают поддерживать Science Buddies, общественной благотворительной организации 501(c)(3), и пусть наши ресурсы будут бесплатными для всех. Нашим главным приоритетом является обучение студентов. Если у вас есть какие-либо комментарии (положительные или отрицательные), связанные с покупками, которые вы сделали для научных проектов из рекомендаций на нашем сайте, сообщите нам об этом. Напишите нам на [email protected].

Экспериментальная процедура

Примечание перед началом: Этот проект научной выставки требует подключения одно или несколько устройств в электрической цепи. Базовую помощь можно найти в Учебник по электронике. Однако, если у вас нет опыта сборки электрические схемы, вам может быть полезно иметь кого-то, кто может ответить на вопросы и помочь вам устранить неполадки, если ваш проект не работает. Учитель естественных наук или родитель может быть хорошим ресурсом. Если вам нужно найти другого наставника, попробуйте найти кого-нибудь, у кого есть хобби, такие как робототехника, электроника или сборка и ремонт компьютеров. Возможно, вам также придется проложить себе путь к этому проекту, начав с проекта по электронике, который имеет более низкий уровень сложности.

Построение схемы обнаружения света

1. Схема очень проста. Преобразователь света в напряжение представляет собой интегрированный блок, содержащий фотодиод и усилитель. Показана функциональная блок-схема.

Свет (указанный стрелками) освещает фотодиодный датчик и генерирует ток. Операционный усилитель (или «операционный усилитель», обозначенный на схеме большим треугольником) создает выходное напряжение, пропорциональное интенсивности света, освещающего фотодиод.

2. Поместите 3 батареи в первый батарейный блок.
3. Показан чертеж фактического компонента. Круглое окно содержит светочувствительную область. Компонент имеет три контакта, как показано на рисунке.
   1. Контакт 1 должен быть подключен к массе (черный провод от держателя батареи).
   2. Контакт 2 должен быть подключен к положительному напряжению питания (красный провод от держателя батареи). Напряжение питания должно составлять от 2,5 до 5,5 В постоянного тока, поэтому вы можете использовать 2 или 3 батарейки типа АА.
   3. Контакт 3 — это выходное напряжение, сигнал, который пропорционален количеству света, попадающего на датчик.

4. Вот принципиальная схема всей цепи. В дополнение к преобразователю света в напряжение есть еще только один компонент: резистор 10 кОм (R _L ). Подсоедините резистор от контакта 3 к земле, как показано на рисунке.

1. Выходной сигнал представляет собой падение напряжения на резисторе 10 кОм. Для считывания выходных данных используйте один провод типа «крокодил» для подключения положительного вывода резистора к красному щупу цифрового мультиметра, а другой провод — для подключения заземленного вывода резистора к черному щупу цифрового мультиметра. Настройте цифровой мультиметр на считывание напряжения постоянного тока.
2. Соберите схему на макетной плате. Вы можете узнать, как использовать макетную плату, из справочника Science Buddies How to Use a Breadboard for Electronics and Circuits.
   1. Возьмите два 2-дюймовых отрезка провода и снимите пластик с обоих концов обоих отрезков. Также сделайте три 1-дюймовых отрезка проволоки и снимите пластик с концов.
   2. Используйте провода длиной 2 дюйма для подключения каждой клеммы к шине питания. Подсоедините красный провод от аккумуляторной батареи к красной клемме, а черный провод к черной клемме. Красный указывает на положительный или «горячий» конец батареи, а черный — на «холодный» конец батареи или заземление. Используйте два для подключения каждой клеммы к шине питания.
   3. Теперь вставьте преобразователь света в напряжение в макетную плату. Вставьте каждый штифт в отдельный столбец на макетной плате. Следуйте инструкциям в шаге 4, чтобы правильно подключить преобразователь. Подсоедините положительную шину питания к колонке 1-дюймовым проводом. Вставьте средний контакт преобразователя питания в ту же колонку.
   4. Подсоедините заземляющий провод от аккумуляторной батареи к другому столбцу. Вставьте контакт заземления преобразователя в тот же столбец.
   5. Теперь подключите один конец резистора к выходному контакту преобразователя. Другими словами, вставьте оба контакта в один и тот же столбец. Затем подключите другой конец резистора к заземляющему столбу. Для этого вам может понадобиться несколько 1-дюймовых проводов.
3. Проверьте цепь с помощью цифрового мультиметра (DMM). Если вам нужна помощь в использовании мультиметра, ознакомьтесь со справочником Science Buddies How to Use a Multimeter. Используйте клеммы для подключения цифрового мультиметра к резистору 10 кОм и настройте цифровой мультиметр на считывание напряжения постоянного тока (максимальный сигнал будет около 5 В). Когда вы светите фонариком прямо на датчик, ваш цифровой мультиметр должен показывать напряжение от 1 до 5 В (в зависимости от яркости фонарика и того, насколько близко он находится к датчику). Когда вы закроете датчик, показания цифрового мультиметра должны быть близки к 0 В.

Сборка светодиодной схемы

1. Схема светодиода очень проста. Как обсуждалось во введении, вы всегда должны использовать токоограничивающий резистор последовательно со светодиодом.
2. Поместите 3 батареи во второй держатель батарей.
3. С помощью зажима соедините красный провод держателя батареи с одним выводом резистора 150 Ом.
4. Используйте зажим для подключения другого провода резистора к более длинному проводу (аноду) светодиода.
5. Аккуратно отогните концы светодиодных проводов друг от друга, чтобы зажимы случайно не замкнули цепь.
6. С помощью зажима соедините более короткий провод (катод) светодиода с черным проводом держателя батареи. Вот и все!

Измерение светоотдачи светодиодов

1. Соблюдая осторожность, чтобы не отсоединить провода зажима, расположите светодиод так, чтобы его верхняя часть была направлена ​​прямо на окно датчика преобразователя свет-напряжение.
2. Проверьте показания напряжения на цифровом мультиметре, подключенном к резистору 10 кОм в цепи обнаружения света. Если светодиод находится слишком близко, он приведет к максимальному отклику схемы обнаружения света (около 4,5 В, с 3 батареями типа АА). Мы говорим, что ответ равен насыщенный , потому что детектор не может увеличить свой выход, если он обнаруживает больше света. Вы хотите избежать этого состояния, потому что, если детектор находится в состоянии насыщения, вы не получите точных показаний интенсивности светодиода. Отодвиньте светодиод от детектора, пока показания напряжения на цифровом мультиметре не начнут падать.
3. Измерьте расстояние между светодиодом и извещателем, а еще лучше закрепите светодиод на месте. Вы хотите, чтобы светодиод находился на той же высоте, что и окно детектора, при этом верхняя часть светодиода должна быть обращена прямо к окну. Расстояние между светодиодом и детектором должно быть одинаковым для всех ваших измерений.
4. Запишите показания напряжения на цифровом мультиметре в свой лабораторный блокнот.
5. Заменить резистор в цепи светодиода. Замените резистор 150 Ом на резистор 330 Ом.
6. Когда светодиод находится точно на том же расстоянии от датчика, снова измерьте и запишите показания напряжения на цифровом мультиметре.
7. Повторите для каждого резистора (150–2,7 кОм).
8. Удалите первый светодиод из цепи светодиодов и замените новым светодиодом. Повторите шаги 1–7, стараясь заменить новую светодиодную цепь точно в том же месте, что и старая светодиодная цепь. Запишите все свои показания в лабораторную тетрадь.

Измерение тока светодиода

1. Вам также необходимо измерить ток в цепи светодиода с каждым из различных резисторов (150 Ом–2,7 кОм). Если у вас есть два цифровых мультиметра, вы можете использовать один для измерения напряжения цепи детектора света, а другой — для измерения тока в цепи светодиода. Если у вас один цифровой мультиметр, то текущие измерения необходимо производить отдельно.
2. Для измерения тока подключите цифровой мультиметр последовательно с резистором и светодиодом.
   1. С помощью зажима соедините красный провод держателя батареи с одним выводом резистора 150 Ом.
   2. Используйте зажим для подключения другого провода резистора к более длинному проводу (аноду) светодиода.
   3. Аккуратно отогните концы светодиодных проводов друг от друга, чтобы зажимы случайно не замкнули цепь.
   4. С помощью зажима соедините более короткий провод (катод) светодиода с красным щупом цифрового мультиметра. Обратите внимание, что некоторые цифровые мультиметры имеют отдельные гнезда для красного щупа для считывания тока и напряжения. Убедитесь, что красный щуп находится в правильном гнезде для считывания тока.
   5. С помощью зажима соедините черный щуп цифрового мультиметра с черным проводом держателя батареи.
   6. Настройте цифровой мультиметр на считывание постоянного тока в диапазоне 200 мА. (Для резисторов > 150 Ом вы, вероятно, захотите переключиться на диапазон 20 мА. )
3. Запишите текущие показания для каждой цепи в лабораторную тетрадь.
4. Повторите шаги 1–3 со вторым светодиодом, который вы использовали в предыдущем разделе.

Анализ ваших результатов

1. Постройте график интенсивности свечения светодиодов, выраженной как выходное напряжение схемы обнаружения света (ось Y), в зависимости от тока светодиода в миллиамперах (ось x) для обоих протестированных вами светодиодов.
2. Какая связь между током светодиода и силой света? Как меняется интенсивность света между светодиодами?

Задать вопрос эксперту

У вас есть конкретные вопросы о вашем научном проекте? Наша команда ученых-добровольцев может помочь. Наши эксперты не сделают всю работу за вас, но они сделают предложения, дадут рекомендации и помогут устранить неполадки.

Опубликовать вопрос

Варианты

• Светодиод может легко питаться от 2 батареек АА вместо 3. При использовании двух батарей напряжение питания будет 3,0 В вместо 4,5 В. Если бы вы использовали источник питания 3 В для схемы светодиода, можете ли вы определить номинал резистора, который вам понадобится, чтобы ограничить ток светодиода до 20 мА? Какие дополнительные резисторы вам понадобятся, чтобы воспроизвести этот эксперимент с источником питания 3 В для схемы светодиода? Попробуйте!
• Что произойдет, если увеличить ток светодиода выше 20 мА? Рассчитайте номинал резистора, который вам понадобится, чтобы ограничить ток светодиода до 40 мА. Проведите эксперимент, чтобы выяснить, в два раза ли интенсивность светодиода при токе 40 мА превышает интенсивность при токе 20 мА.
• Информацию об эксперименте по исследованию тока светодиодов в цепях, питаемых солнечными батареями, см. в проекте Science Buddies: Как выходная мощность солнечных батарей зависит от интенсивности падающего света?

Вакансии

Если вам нравится этот проект, вы можете изучить следующие родственные профессии:

• Руководство по проекту научной ярмарки
• Другие подобные идеи
• Идеи проекта по электричеству и электронике
• Мои любимые

Лента новостей по этой теме



, ,

Процитировать эту страницу

Общая информация о цитировании представлена ​​здесь. Обязательно проверьте форматирование, включая заглавные буквы, для используемого метода и при необходимости обновите цитату.

MLA Style

Сотрудники научных друзей. «Как яркость светодиодов зависит от тока?» Друзья по науке , 7 мая 2021 г., https://www.sciencebuddies.org/science-fair-projects/project-ideas/Elec_p037/electricity-electronics/how-does-led-brightness-vary-with-current. По состоянию на 20 октября 2022 г.

APA Style

Сотрудники научных друзей. (2021, 7 мая). Как яркость светодиодов зависит от тока? Извлекаются из https://www.sciencebuddies.org/science-fair-projects/project-ideas/Elec_p037/electricity-electronics/how-does-led-brightness-vary-with-current

Дата последнего редактирования: 07.05.2021

Ознакомьтесь с нашими научными видео

Катапульта из палочек для мороженого

Яйцо сырое или приготовленное? Упражнение STEM

Создание бумажного фонарика Упражнение STEM

Драйвер светодиодов / источник постоянного тока

Драйвер светодиодов / источник постоянного тока | Нексперия

Логин

Имя пользователя/электронная почта Пожалуйста, введите ваше имя пользователя/email

Пароль Пожалуйста введите ваш пароль Имя пользователя/электронная почта и пароль не совпадают Ваш аккаунт нуждается в дополнительной проверке.
Пожалуйста Проверьте свой адрес электронной почты продолжить. Что-то пошло не так. Пожалуйста, повторите попытку позже!

Создать учетную запись Забыли свой пароль?

Вы можете изменить настройки уведомления об изменении (CN) в My Nexperia. Эти настройки позволяют настроить представление CN в My Nexperia и электронных письмах CN.

По умолчанию вы увидите все доступные вам уведомления об изменениях.

Изменить настройки

Экономичный, надежный и простой в использовании

Наши линейные драйверы постоянного тока для светодиодов представляют собой простое и надежное решение для управления светодиодами малой и средней мощности до 250 мА, что составляет подавляющее большинство приложений на растущем рынке светодиодов. Устройства NCR, отвечающие требованиям AEC-Q101, просты в использовании, надежны, экономичны и не влияют на электромагнитную совместимость. Уменьшая пространство на плате и количество компонентов, они обеспечивают стабилизированный выходной ток 10–50 мА. Драйвер светодиода/источник постоянного тока доступен в пяти вариантах упаковки: SOT23, SOT353, SOT457, SOT223 и DFN2020D-6.

• Параметрический поиск

• Детали
• Параметрический поиск
• Продукты
• Документация
• Спецификации
• Поддержка
• Перекрестная ссылка

Особенности

• Высокая точность тока
• Высокая мощность (до 1250 мВт) для повышения надежности
• Напряжение питания до 75 В
• Параллельные драйверы могут использоваться для увеличения текущей производительности
• Соответствует стандарту AEC-Q101
• Tj = 150°
• Безвыводной вариант корпуса с боковыми смачиваемыми сторонами для автоматического оптического контроля (AOI)
• Компактный и перспективный
• Простота реализации
• Поддержка нескольких источников

Применение

• Источник постоянного тока
• Общее и промышленное освещение
• Бытовая электроника
• Автомобильное внутреннее и внешнее освещение
  (дверные ручки, приборная панель, освещение номерного знака, индикаторы, задние фонари)

Последние новости и блоги

• Пресс-релиз

12 октября 2020 г.

Nexperia выпускает первые в отрасли драйверы светодиодов в DFN …

• Пресс-релиз

26 марта 2019 г.

Новый сертифицированный автомобильный светодиод постоянного тока …

Последние видео

Параметрический поиск

Драйвер светодиода / источник постоянного тока

Пожалуйста, подождите, загружаются данные…

Параметрический поиск недоступен.

Как пользоваться параметрическим поиском?

• Вы можете выбрать количество результатов на странице: 10, 25, 50, 100 или все результаты.
• Вы можете использовать фильтры во второй строке, чтобы сузить выборку. Нажмите на одно или несколько значений в списках, которые вы хотите выбрать. Или используйте ползунки, перетаскивая манипуляторы или заполняя поля.
• Общие характеристики — это параметры с одинаковым значением для всех номеров типов.
• Дополнительную информацию о номере типа можно найти, наведя указатель мыши на номер типа и щелкнув одну из ссылок во всплывающем окне.
• Вы можете сравнить два или более типовых номеров, установив флажки для типовых номеров и нажав Сравнить. Все остальные строки будут скрыты.
• Чтобы скрыть строку с параметрами фильтрации, нажмите на серую полосу со стрелками под параметрами.
• Чтобы добавить или удалить столбцы с параметрами, нажмите кнопку «Добавить/удалить параметры» в правом верхнем углу. Вы можете проверить столбцы, которые хотите видеть.
• Вы можете изменить порядок столбцов, перетащив их в нужное место.
• Вы можете загрузить результаты вашего (отфильтрованного) выбора в Excel, нажав кнопку «Загрузить Excel».

Продукты

Посетите наш центр документации для получения всей документации

Если у вас есть вопросы по поддержке, сообщите нам об этом. Если вам нужна поддержка дизайна, дайте нам знать и заполните форму ответа, и мы свяжемся с вами в ближайшее время.

Или свяжитесь с нами для получения дополнительной поддержки.
