Стробоскоп своими руками для настройки зажигания

Стробоскопами являются специальные устройства, которые предназначены для того чтобы установить зажигание на двигателе автомобильного средства. Эти приспособления можно купить в специально отведенном магазине, а также сделать самостоятельно из подручных средств. Стоит заметить, что выгоднее всего сделать стробоскоп для установки зажигания своими руками. Потому как это поможет вам сократить расход денежных средств и создать такое приспособление, которое будет подходить именно вашему автомобилю. Без наличия данного прибора будет сложно отрегулировать должным образом зажигание на двигателе. Однако несмотря на преимущества данного приспособления, далеко не все автолюбителя торопятся в магазины, чтобы его приобрести.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Изготавливаем стробоскоп для установки зажигания своими руками
• Cтробоскоп для установки зажигания.
• Как подключить стробоскоп автомобильный

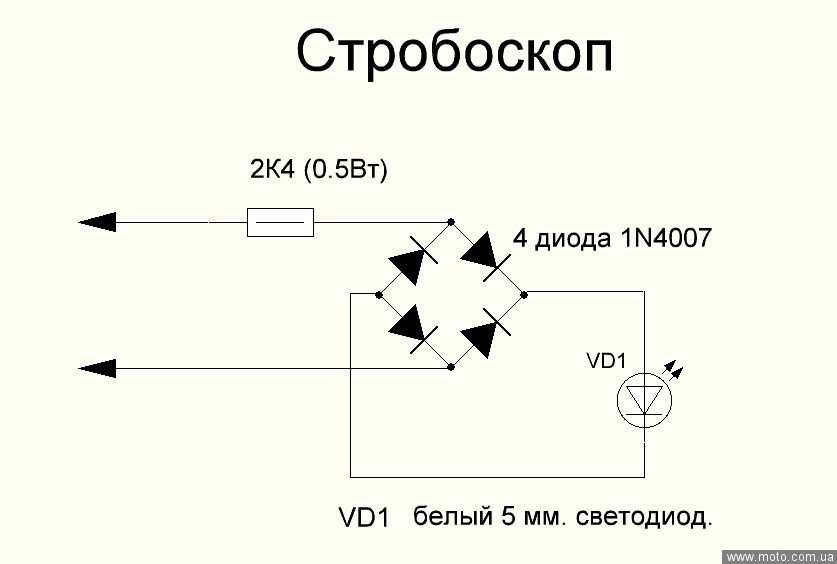

• Стробоскоп своими руками на светодиодах
• Как сделать автомобильный стробоскоп для установки зажигания своими руками?
• Стробоскоп для установки зажигания своими руками
• Самодельный стробоскоп для установки зажигания: очумелые ручки
• Стробоскопы на авто своими руками
• Стробоскоп для установки зажигания: как пользоваться схемой

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Стробоскоп для мото двигателей, всего три компонента.

Изготавливаем стробоскоп для установки зажигания своими руками

Одна из весьма актуальных для отечественных автомобилистов тем — как в автомобиле грамотно выставить зажигание, применяя стробоскоп. Согласитесь, что этой методикой в совершенстве владеют лишь немногие опытные водители и механики. Для тех же, кто знаком с ней лишь понаслышке, специалисты рекомендуют детально ознакомиться, как именно функционирует стробоскоп, какие у него ключевые характеристики, как самостоятельно изготовить прибор для такой установки и, наконец, какой практический алгоритм регулировки зажигания с помощью прибора.

Это поможет им не допускать перерасхода топлива, необоснованного перегрева двигателя и прочих нежелательных явлений, негативно влияющих на работу машины и сокращающих срок её эксплуатации. Элементарными навыками обращения со стробоскопом должен владеть каждый уважающий себя водитель, поскольку это устройство выступает его надёжным помощником и союзником в деле экономного использования машины.

Тем более что ничего слишком сложного в этом нет: научиться работать со стробоскопом под силу любому, так как это несложный прибор, приобрести который можно практически чуть ли не в каждом специализированном автомагазине. Работает он на основе известного со школьных уроков физики стробоскопического эффекта.

Суть этого эффекта проста. Так, при освещении движущегося в темноте предмета с помощью короткой яркой вспышки этот объект покажется неподвижным, застывшим именно в таком ракурсе, в каком он находился в момент вспышки. Дальше в ход должны вступят две особенные метки, которым придется синхронно сработать с стробоскопом. Мотор включают на холостой режим и с помощью стробоскопа высвечивают эти метки во время вспышки, происходящей одновременно с возникновением искры в свече какого-то цилиндра.

При этом следует фиксировать, как метки расположены относительно друг друга. Если они размещены точь-в-точь одна против другой, то это означает оптимальность угла опережения зажигания, т.

Как и любой важный автомобильный прибор, стробоскоп имеет систему определённых характеристик, позволяющих ему чётко выполнять его миссию.

Некоторые из них присущи только ему. Скажем, питаться он может двумя равноценными способами: за счёт собственных элементов питания или же бортовой энергосистемы машины. При этом первый способ, по мнению многих экспертов, является более практичным, так как не требует подключения к прибору проводов.

Отличительным свойством стробоскопа считают и величину минимальной частоты его вспышек — ей следует быть равной частоте вращения коленвала с максимальными оборотами.

Самым распространённым является прибор с частотой 50 Герц. Стоит отметить также, что такой прибор способен эффективно работать лишь незначительное время — примерно 10 минут, что связано со специфической конструкцией ламп, что подчёркивает прилагающаяся к нему инструкция.

Самый просто способ обзавестись стробоскопом и с его помощью нормально отрегулировать авто — приобрести такой прибор в автомагазине. Поэтому многие рачительные автомобилисты выбирают второй, экономный вариант — мастерят стробоскоп для установки зажигания своими руками.

Как показывает практика, такие самодельные устройства, как правило, ничем не уступают промышленным образцам, независимо от того, какой формат смастерен. Будь-то устройство с применением отечественного или зарубежного таймера, самодельный стробоскоп на надёжных светодиодах или иной вариант.

В любом случае самоделка из простых и дешёвых материалов обойдётся в несколько раз дешевле, чем покупка прибора. Схемы сборки таких устройств можно без проблем найти в интернете или у тех опытных водителей, которые уже смастерили такой прибор в корпусе от старого фотоаппарата или радиоприёмника самостоятельно и успешно используют его не только для установки зажигания , но и проверки свечей и других контрольных целей.

Таких схем множество, и из них всегда можно выбрать для себя несколько самых простых, не требующих большого объёма работы. Рабочий алгоритм того, как оптимально выставить зажигание купленным стробоскопом или сделанным своими силами прибором, несложен.

Настроить зажигание можно следующим поэтапным путем:. Ознакомившись с советами экспертов , теперь вы сможете без труда разобраться с особенностями выставления зажигания с помощью стробоскопа.

Сохранить моё имя, email и адрес сайта в этом браузере для последующих моих комментариев. Понравилась статья? Поделиться с друзьями:. Вам также может быть интересно. Ремонт 0. Автомобиль не любит наплевательского отношения к себе. Особенно его тормозная система, которая основополагает безопасность. При покупке подержанного автомобиля не все будущие автовладельцы досконально проверяют работоспособность каждого из узлов.

Каждому автомобилисту по ходу эксплуатации авто приходится сталкиваться с неприятностями различного характера.

Одна из. Неисправные амортизаторы не только издают неприятный звук на каждой колдобине, но и создают опасность. Добавить комментарий Отменить ответ.

Cтробоскоп для установки зажигания.

Стробоскопы используются на автомобилях для установки системы зажигания двигателя. Такие устройства продаются в любом автомагазине. Процесс изготовления стробоскопа не займет много времени. Стробоскоп значительно облегчает жизнь своему владельцу. Иметь это приспособление выгодно, поскольку это позволит регулировать зажигание самостоятельно, без обращения в сервисные центры.

Собрал стробоскоп своими руками, поскольку в нем имеется большая динамику угла опережения при прогазовках для настройки натяжки контр грузов.

Как подключить стробоскоп автомобильный

Стробоскоп для установки зажигания, при умелом применении при регулировке зажигания , позволяет очень точно выставить нужный момент вспышки горючей смеси в камерах сгорания двигателя. О важности установки правильного угла опережения зажигания я уже писал ссылка слева и чуть выше , но и здесь следует сказать пару слов. При неправильном угле опережения моменте зажигания и ошибке всего на один-два градуса вперёд — позднее, или назад — раннее , двигатель будет плохо заводиться, не будет развивать полной мощности, будет перегреваться, иметь повышенный расход топлива, да и ресурс мотора заметно снизится. Поэтому очень важно выставить точный момент вспышки, при регулировке зажигания, и именно это и позволяет сделать такой прибор, как стробоскоп. Можно конечно выставить нужный момент зажигания и другими способами, которые были описаны в других статьях ссылки выше но стробоскоп для установки зажигания позволяет провести эти регулировки гораздо быстрее, точнее и удобнее. Стробоскоп для установки зажигания — принцип работы и применение. Принцип работы этого прибора основан на стрбоскопическом эффекте. Прибор производит яркие вспышки света с большой частотой и когда луч света от прибора направить на какой то вращающийся предмет, то возникает иллюзия оптический обман зрения того, что вращающийся предмет неподвижен. А если быть точным, то предмет кажется неподвижным тогда, когда частота его вращения совпадает с частотой ярких вспышек прибора. При вращении коленвала и соответственно маховика, совпадение одной из меток на картере с меткой на маховике, означает положение поршня 1-го цилиндра в ВМТ, а совпадение со второй меткой на картере, означает момент опережения зажигания чуть ниже от ВМТ.

Стробоскоп своими руками на светодиодах

Зачем нужен стробоскоп автомобилисту? Настоящий любитель всегда ищет способ добиться от двигателя своей ласточки наиболее резвого и точного зажигания. В классических системах зажигания с трамблерами стробоскоп для установки зажигания, по сути, единственно возможный точный способ увидеть собственными глазами угол опережения зажигания. В общем, вещь крайне полезная, и в среде любителей пользуется спросом и авторитетом. Принцип работы стробоскопа для зажигания основан на специфическом свойстве человеческого зрения суммировать в одну картинку серию мгновенных картинок.

Но проверка и регулировка угла опережения зажигания автомобиля является весьма большой проблемой, которая не всегда доступна даже опытному механику. Стробоскоп своими руками поможет решить эту проблему.

Как сделать автомобильный стробоскоп для установки зажигания своими руками?

Настраиваем зажигание применяя стробоскоп. Если вы правильно отрегулируете зажигание,то двигателю автомобиля создадите все условия для устойчивой работы. При этом не только двигатель станет устойчиво работать,но количество топлива будет расходоваться тоже минимально. Настроить зажигание в автомобиле умеющему автомобилисту нетрудно своими руками. Что вам понадобится для этой работы? Для настройки двигателя автомобиля используют оптический прибор, который имеет своеобразное название — стробоскоп.

Стробоскоп для установки зажигания своими руками

Автомобильная промышленность не стоит на месте, происходит постоянное совершенствование конструкции транспортных средств. Этот процесс затронул в том числе и световые приборы. На смену традиционным галогеновым лампочкам сначала пришли ксеноновые фары, а затем стали появляться еще более совершенные светодиодные лампы. В настоящее время светодиодные фары устанавливаются в основном на дорогих моделях автомобилей, поэтому у многих автовладельцев возникает желание установить светодиоды самостоятельно. В этой статье будут рассмотрены штрафы за диодные лампочки в фарах, которые могут быть получены в разных ситуациях. Для начала рассмотрим самый простой вариант.

Собрал стробоскоп своими руками, поскольку в нем имеется большая динамику угла опережения при прогазовках для настройки натяжки контр грузов.

Самодельный стробоскоп для установки зажигания: очумелые ручки

Подробнее у меня в Бортжурнале. После очередной возни с машиной, сбился уоз. Пометку на распределителе, как всегда не сделал, — забыл.

Стробоскопы на авто своими руками

ВИДЕО ПО ТЕМЕ: Стробоскоп для настройки зажигания из китая

Отправить комментарий. Стробоскоп для установки зажигания: как пользоваться схемой. Средняя цена фабричного изделия и его недостатки Заводской вариант прибора имеет некоторые недостатки, которые значительно уменьшают полезность такого приобретения. На карбюраторах выставлять зажигание всегда удобнее стробоскопом Во-первых, стоимость фабричных стробоскопов весьма немала. Так цифровая модель Multitronics C2 обойдется покупателю в суму около р. Более функциональный стробоскоп AstroL5 будет стоить уже р.

Если вам нравится делать техобслуживание своего авто самому, то для уменьшения затрат на покупку инструмента вы можете сделать стробоскоп для зажигания своими руками.

Стробоскоп для установки зажигания: как пользоваться схемой

Светодиодный стробоскоп для установки зажигания позволяет быстро и с высокой точностью выставлять оптимальный угол опережения зажигания УОЗ в автомобиле. Данный параметр играет важную роль в корректной работе двигателя. Небольшое смещение в момент зажигания приводит к потере мощности, вследствие возросшего расхода топлива и перегрева двигателя. Несмотря на большой ассортимент промышленно выпускаемых приборов для проверки и установки УОЗ, актуальность создания стробоскопа своими руками не потеряла смысл и в наши дни. Представленная схема самодельного стробоскопа для автомобиля не требует наладки после сборки и изготавливается из доступных деталей.

Однако, благодаря своей простоте и надежности, остается актуальной и в наши дни. В принципиальной электрической схеме стробоскопа для авто можно условно выделить 4 части:.

Всем привет. Тему создавть особого смысла я невидел. На форуме людей умеющих держать паяльник в руках единици. Но много форумчан просили схему стробоскопа.

Информация о ночном клубе Strobe

Стробы идеально подходят для вечеринок, концертов, для создания настроения в доме и т. д. Но в основном они используются в ночных клубах. При личном использовании световые эффекты создают ощущение присутствия на вечеринке в коробке. Для тусовщиков можно создать стробоскоп дома, чтобы создать больше атмосферы. Вам не понадобится много, всего несколько бытовых мелочей. С другой стороны, вы должны овладеть некоторыми знаниями о стробоскопах, чтобы не ошибиться. Давайте вместе узнаем немного информации о стробоскопах для ночных клубов.

(Иллюстрация стробоскопа ночного клуба. Изображение взято из Интернета)

Меню страницы

Что такое стробоскоп?

Стробоскоп является источником света. Он исходит от механического или электронного устройства с целью чередования темных фаз со светлыми фазами, а также вспышек. Стробоскоп был изобретен в 1836 году знаменитым изобретателем Жозефом Плато.

Как появился стробоскоп?

Стробоскоп был изобретен бельгийским физиком и математиком Жозефом Плато в 1836 году. Последний был профессором экспериментальной физики в Большом университете. Он сосредоточил свои исследования на сохранении сетчатки. Затем, в 1832 году, исследования породили фенакистископ. Это устройство, которое вызывает синтез циклического движения с помощью серии рисунков, расположенных на диске с прорезями. Рисунки можно периодически обнаруживать, когда они проходят через линию обзора. Таким образом, фенакистископ является предком стробоскопа. Затем изобретение было заявлено Саймоном Штампфером.

Другие устройства такого же рода были созданы во второй половине XIX века, в частности:

• зоотроп, изобретенный Уильямом Хорнером в 1834 году;
• праксиноскоп, изобретенный Эмилем Рейно в 1877 году;
• тахоскоп, разработанный Оттомаром Аншютцем;
• затем Эмиль Рейно рассмотрел праксиноскоп в 1881 году;
• а также кинетоскоп, созданный Томасом Эдисоном в 1893 году.

Все они являются изобретениями, реконструирующими механизмы по картинам, а затем и по фотографии.

Каковы области применения стробоскопа?

В основном стробоскоп и его процессы применялись в области кинематографии, особенно в проекционной сфере. Причем его характеристиками являются интенсивность и продолжительность вспышек, а также их интервал. Некоторые явления, производимые стробоскопом, даже невозможно увидеть невооруженным глазом. На устройстве наблюдается слишком высокая частота. Для этого необходимо настроить частоту вспышки на явление.

(Иллюстрация стробоскопа ночного клуба. Изображение взято из Интернета)

Стробы также используются в ночных клубах. Они состоят из ксеноновой лампы и светодиодов. Свет этого устройства вмешивается во время автомобильных аварий в области промышленности.

Небольшой анекдот: первое изобретение стробоскопа имело успех как детская игрушка. Только в 1932 году родился современный электронный стробоскоп. Это устройство было создано американским фотографом Доком Эдгертоном. В то время он использовал это устройство, чтобы фотографировать предметы, брошенные на большой скорости, в частности кадр револьверной пули, проходящей через игральную карту.

Затем устройство было представлено в промышленности благодаря принципу прерывистого освещения. Только в 1960-х годах стробоскопы стали использоваться в ночных клубах. Опять же, ничего определенного.

Каков принцип измерения стробоскопа?

Стробоскоп также является еще одним устройством для измерения скорости вращения. Принцип измерения последних состоит прежде всего в генерации вспышек. Таким образом, частота равна скорости вращения измеряемого устройства. Когда две скорости совершенно равны, у нас будет впечатление, что система вращения остается неподвижной.

Чтобы быть более ясным, эталоном стробоскопа является база времени, которую можно контролировать с помощью кварца, особенно для более точного устройства. Минимальная скорость составляет от 30 до 100 об/мин, в зависимости от используемых устройств. Что касается максимальной скорости, то она составляет порядка 10 000 об/мин, которая может достигать 18 000 об/мин, всегда в зависимости от устройств.

Области измерения

Для проведения стробоскопического измерения необходимо, чтобы конец измеряемого места находился в поле зрения. Это часто наблюдается для механических применений и для умеренных скоростей вращения.

Влияющие факторы

Самый большой источник ошибок для стробоскопов — перегрев газоразрядной лампы. Последнее может вызывать изменения частоты. Более того, исправить эту ошибку очень сложно, потому что многие стробоскопы имеют ограниченное время освещения, чтобы избежать риска перегрева лампы. Поэтому, если продолжительность измерения короткая, измерение должно быть выполнено, как только устройство будет включено в первый раз. В противном случае мы можем найти лучший компромисс. Например, характеризуя эволюцию частоты как функцию времени.

Как сделать самодельный стробоскоп?

Имея несколько предметов домашнего обихода и несколько инструментов, можно создать самодельный стробоскоп, который добавит атмосферы вашим вечеринкам. Тем не менее, вы должны принять к сведению меры безопасности для лучшего использования. Конечно, устройство может развиваться в соответствии с вашими знаниями в области электроники.

Меры безопасности

Огни, производимые стробоскопами, востребованы на вечеринках или других мероприятиях. Однако они также могут быть использованы в злонамеренных целях. Часто можно увидеть, как злонамеренные люди используют свет устройства для дестабилизации работы правоохранительных органов. По этой причине вы должны сохранять бдительность при использовании стробоскопа.

Световой индикатор нельзя оставлять без присмотра. Вы должны выключать его, когда уходите. Если вы решили устроить вечеринку у себя дома, сообщите гостям, что они не должны зажигать лампу без вашего разрешения. Кроме того, стробоскопы могут быть вредны для людей, страдающих эпилепсией. Прежде чем кого-либо пригласить, необходимо сообщить гостям о наличии этого устройства во время вечеринки. Также можно проинформировать гостей, повесив объявление на дверь или пригласительный билет. Или даже купить браслет, который люди с эпилепсией носят, чтобы предупредить других. Также поместите стробоскоп в недоступное для детей место.

(Иллюстрация стробоскопа ночного клуба. Изображение взято из Интернета)

Инструменты, необходимые для изготовления стробоскопа

Давайте вместе откроем материалы и компоненты для изготовления стробоскопа:

• коробка: для размещения схемы. Вам понадобится небольшая коробка проекта. Тот, который не больше печатной платы;
• источник питания: для подачи энергии в цепь. Для этого рекомендуется AC-DC адаптер, последний должен обеспечивать более 5 вольт. Вы также можете использовать 9-вольтовую батарею;
• Светодиоды: для включения стробоскопа. Возможно использование любого цвета. Однако для максимальной яркости выбирайте белый свет;
• Резисторы А: чтобы не гасли светодиоды;
• Микроконтроллер: мозг схемы. Последний примет ввод с кнопки и преобразует его в импульс;
• Кнопка A: вход, используемый для управления схемой. Это может быть любая кнопка: микропереключатель, кнопка и т.д.
• Провода: для соединения различных частей цепи;
• Конденсатор: для сглаживания тока в цепи.

Схема здания

Начнем с того, что сердцем этой схемы является встроенный таймер, то есть таймер 555, который управляет импульсами светодиодов. Ход цепи довольно прост. Мощность поступает в блок питания для распределения по остальной части цепи. При этом светодиоды должны быть соединены последовательно с токоограничивающим резистором.

К вашему сведению, схема, используемая для создания индикатора времени, должна быть такой же, как и у многих бытовых приборов, включая пылесосы или кофеварки. Только вы должны использовать более высокое напряжение для питания лампы. Для пылесоса используется источник питания 110 вольт, стандарт в каждом доме по всему миру. В то время как синхронизирующий свет использует источник питания 220 вольт. Этот источник является стандартным напряжением для всех устройств, использующих свет высокой интенсивности. Теперь давайте посмотрим, как построить схему:

Начните с последовательного соединения компонентов, то есть подключите источник питания к лампе. Затем подключите провод от лампы к выключателю. Подсоедините следующий провод с выключателем к таймеру. Затем последний провод идет от таймера к источнику питания. Обратите внимание, что эти провода должны быть стандартными бытовыми. Подсоедините положительную сторону источника питания к положительной стороне лампы. Затем подключите отрицательную сторону источника питания к отрицательной стороне лампы.

Для огней

По определению, компонент освещения вашей световой цепи — это набор светодиодов, управляемых схемой таймера. Для этого можно использовать несколько светодиодов по вашему усмотрению. Но чтобы свет распределялся равномерно, используйте не менее 3 светодиодов. Можно использовать все типы светодиодов. Выберите светодиоды RGB, чтобы сделать лампу еще более яркой.

Для питания

Источником питания будет устройство, отвечающее за подачу напряжения в цепь. Для этого рекомендуется адаптер переменного тока в постоянный. Последний должен быть в состоянии производить 5 вольт. При использовании батареи 9 В требуется схема регулятора напряжения. Адаптер AC-DC также должен обеспечивать достаточный ток для светодиодов. Вы должны убедиться, что адаптер подходит для ваших светодиодов, потому что некоторые лампы требуют большого тока. В противном случае используйте адаптер с более низким напряжением и объедините его со стабилизатором напряжения, чтобы получить рекомендуемые 5 В.

Программное обеспечение и прошивка

Также доступны несколько готовых схем для создания стробоскопа. Они поставляются с микроконтроллером, а также всеми частями, необходимыми для его работы. Добавьте эти схемы в свой проект. Но если вы не знаете, как использовать и программировать готовые схемы, используйте плату, совместимую с Arduio. Они доступны с различными характеристиками. Выберите тот, который соответствует вашему проекту.

Точно так же существует несколько программ с открытым исходным кодом, которые позволяют вам запускать Arduino так, как вы хотите. Программы на любой вкус. Преимущество заключается в простой функции перетаскивания для полной среды программирования. Найдите дополнительную информацию в Google.

Настройка программного обеспечения

При открытии программного обеспечения будет предложено несколько вариантов. Но вы должны выбрать тип света, который вы хотите производить. Затем отрегулируйте яркость и отрегулируйте частоту вспышек. После того, как свет выбран, настройте другие параметры для достижения желаемого эффекта. Также подключитесь к лампе с помощью веб-браузера.

Какие настройки нужны?

После того, как ваш стробоскоп будет построен, вот несколько золотых правил его использования с максимальной пользой.

(Иллюстрация желто-белого стробоскопа. Изображение взято из Интернета)

Инструкции

Вы должны сначала подключить стробоскоп, а затем повернуть выключатель питания в положение «Вкл.». Когда ваше устройство начнет мигать автоматически, будет отображаться частота мигания во вспышках в секунду. Затем найдите кнопку «Falsh Rate Adjust» рядом с экраном, чтобы настроить частоту мигания. Для этого поверните ручку по часовой стрелке и увеличьте частоту вспышек. Поверните налево, чтобы снизить скорость. Затем нажмите переключатель рядом со светодиодами, чтобы изменить отображение вспышек в секунду. К этому же переключателю можно будет прикоснуться, чтобы изменить отображение внешнего триггера.

Обратите внимание, что режим внешнего триггера означает, что ваше устройство мигает, только если вы предоставляете внешний триггер. Отметьте точку на счетчике и запустите стробоскоп с частотой вспышек, превышающей частоту счетчика на экране. Отрегулируйте скорость вспышки, пока метка не станет неподвижной. Наконец, вы увидите точное измерение частоты вращения на экране стробоскопа. Вот как вы должны настроить свое устройство перед его использованием.

Предупреждения и предостережения

Чтобы ваш стробоскоп оставался в хорошем состоянии, принимайте во внимание следующие различные предупреждения:

Вы должны содержать свое устройство в чистоте, используя неабразивное чистящее средство. Это делается для того, чтобы не поцарапать окно дисплея.

Настройки света

Как вы уже знаете, стробоскоп позволяет воспроизводить свет регулярным и непрерывным образом. Эта функция полезна в некоторых приложениях, связанных с видео и кино. Устройство обычно состоит из электродвигателя, а также сферической линзы с переменной апертурой. Когда двигатель вращается на высокой скорости, возникает оптический эффект, создающий светящийся ореол вокруг вспышки. В большинстве случаев несколько вспышек объединяются в стробоскоп.

Устройство можно использовать для внутренней или внешней отделки. Он производит очень впечатляющие световые эффекты, например, при освещении свадьбы. В то же время его можно использовать для экспериментов по физике, фотосессий или в качестве украшения для освещения танцпола.

К вашему сведению, есть несколько типов стробоскопов:

• ножные стробоскопы;
• Ручные стробоскопы;
• Поворотные стробоскопы.

Чтобы отрегулировать скорость вращения стробоскопа проигрывателя, вот как это сделать: действительно, на проигрывателе вы можете увидеть элементы управления подъемным рычагом и две кнопки. Первый для выбора скорости вращения или остановки поворотного стола, а второй для регулировки скорости с помощью стробоскопа.

Таким образом, стробоскоп на виниловом проигрывателе представляет собой фонарь с лучом, бьющимся с заданной частотой. Обычно это 50 Гц. Эта функция создает уникальный эффект, при котором полоса с белыми точками кажется неподвижной. Тем не менее, небольшой свет должен включаться при каждом проходе белой точки, чтобы получить желаемый эффект. То есть когда пластина вращается со скоростью 33,33 об/мин.

Транзисторы

и микросхема таймера 555 Конструкция светодиодной стробоскопической схемы

Нет ничего более увлекательного, чем наблюдать, как электрическая цепь включает и выключает светодиод. Создать световой стробоскоп несложно, если использовать подходящую схему привода. В любом магазине DIY найдется то, что вам нужно. В этой статье основное внимание уделяется двум простым способам сборки стробоскопа своими руками, таким как метод на основе транзистора и метод на основе таймера IC 555. В этой статье вы сможете изучить множество вариантов контроллеров стробоскопов. Кроме того, в этой статье представлены самодельные стробоскопические контроллеры в зависимости от их энергопотребления, такие как самодельный стробоскопический контроллер с питанием от переменного напряжения, самодельные стробоскопические контроллеры с питанием от постоянного напряжения. Тем не менее, большинство цепей работают при напряжении 12 В (схемы стробоскопов на 12 В)

1. 1. Транзисторный метод
2. 2. Таймер IC 555, метод

Вы попали на правильный сайт, если хотите узнать больше о стробоскопах своими руками и о том, как они работают.

Введение

Стробоскопическое устройство создает стробоскопические эффекты. Проще говоря, светодиодный стробоскоп излучает интенсивные вспышки света. Он создает устойчивую, мощную вспышку света. Синие и красные фары на полицейской машине — отличная иллюстрация стробоскопа.

Проблесковые огни полезны в качестве инструмента самообороны в дополнение к освещению. В настоящее время они играют значительную роль в фонарях. Типичные источники света для стробоскопических комплектов включают светодиоды, галогенные лампы и ксеноновые лампы-вспышки. Кроме того, они являются стандартным механизмом мигания в клубах и на вечеринках. Стробы имеют быстрое время перезарядки и диапазон выходной мощности для полной вспышки от 100 до 1000 Вт. Прежде всего, специальное осветительное оборудование излучает быструю вспышку светодиодного стробоскопа, создающего стробоскопические эффекты. Они также используются в промышленных, коммерческих и медицинских целях.

Термины «стробоскопическая вспышка» и «стробоскопический свет» часто неправильно понимаются любителями электроники. Не менее привлекательна стробоскопическая вспышка света. В результате они служат нескольким целям в качестве развлекательного оборудования. Однако энергия вспышки является ключевым различием между стробированием и вспышкой. Однако вспыхивает стробоскоп, и манера вспышки, несомненно, различна.

Кроме того, используются более мощные и очень короткие импульсы света, стробоскопы. В то же время у стробоскопа есть импульсный свет. В отличие от мигания, двойная вспышка стробоскопа предназначена для создания резких мигающих световых вспышек (2 x 20 мс в секунду). Хотя у вспышек явно короткая продолжительность вспышки по сравнению со стробоскопами, они также имеют более длительное время перезарядки и менее точную цветопередачу.

Метод 1: на основе транзисторов

Электронный компонент, известный как транзистор, может использоваться в цепях для усиления или переключения электрических импульсов или мощности, что позволяет создавать широкий спектр электронных устройств. Два PN-диода, соединенные встречно-параллельно, образуют транзистор. Он имеет выводы эмиттера, базы и коллектора в качестве трех выводов. Фундаментальный принцип транзистора заключается в том, что он позволяет вам изменять интенсивность гораздо меньшего тока, протекающего через второй канал, для регулирования тока, протекающего через один канал.

Транзистор является компонентом усиления. Он присутствует в ценных предметах, таких как слуховые аппараты, одно из первых устройств, которые люди использовали до появления транзисторов. Слуховые аппараты используют небольшой микрофон для улавливания шумов из окружающей среды и преобразования их в различные электрические токи. Кроме того, микрофоны встроены в транзистор, который усиливает крошечный громкоговоритель, так что вы можете слышать улучшенную версию звуков вокруг вас.

Кроме того, транзисторы служат переключателями. Крошечный электрический ток может вызвать протекание значительно более значительного тока через одну из частей транзистора и наоборот.

Все компьютерные чипы работают одинаково. Например, микросхема памяти состоит из сотен транзисторов, каждый из которых может быть включен или выключен по отдельности. У каждого транзистора есть два возможных состояния, что позволяет ему независимо хранить целые числа 0 и 1. С миллиардами транзисторов и таким же количеством символов и цифр чип может хранить много нулей и единиц.

В этой статье представлены несколько конструкций схем в зависимости от компонентов.

1. 1. Простой контроллер стробоскопа, сделанный своими руками
2. 2. Контроллер стробоскопа для лампы фонарика своими руками
3. 3. Контроллер стробоскопа для лазера своими руками
4. 4. Контроллер стробоскопа для лампы переменного тока своими руками

Все эти схемы прошли тестирование нашими модераторами схем, чтобы убедиться в их работоспособности. Таким образом, пользователи могут выбрать любую схему и начать строить по своему вкусу.

Простой контроллер стробоскопа, сделанный своими руками

Список компонентов:

1. 1. 330 Ом x 1
2. 2. Предустановка 100k (POT) x 1
3. 3. 1 кОм x 2
4. 4. 56 кОм x 1
5. 5. 10 мкФ x 2
6. 6. BC547 x 2
7. 7. Светодиоды x 2

Как и в схеме 1, в схеме используется напряжение постоянного тока 12 В. Следовательно, эта схема представляет собой схему стробоскопа на 12 В. Однако, чтобы использовать входное напряжение 5 В, рекомендуется не использовать резистор 330 Ом из-за падения напряжения.

Контур 1

Предустановка 100k может изменить частоту освещения, переключившись на соответствующее сопротивление. Схема стробоскопа на 12В может быть дополнительно модифицирована следующим образом.

Цепь 2

Список компонентов:

1. 1. 680 Ом x 2
2. 2. 10K x 2
3. 3. 100K пресетов x 2
4. 4. BC547 x 2
5. 5. 10 мкФ/25 В x 2
6. 6. Светодиоды x 2

Самодельный контроллер стробоскопа для лампы накаливания

Здесь в качестве источника света используется лампа фонарика, как показано на схеме ниже. Здесь заметны небольшие изменения в схеме стробоскопа 12v.

Цепь 3

Список компонентов:

1. 1. 680 Ом x 3
2. 2. 10K x 2
3. 3. 100K пресетов x 2
4. 4. BC547 x 2
5. 5. СОВЕТ127
6. 6. 10 мкФ/25 В x 2
7. 7. Лампа фонарика (мотоцикл)

В этой схеме стробоскопа на 12 В используется PNP-транзистор TB122. Это упрощает процесс стробоскопа. Тем не менее, пресеты 100k необходимо соответствующим образом настроить для достижения лучших результатов.

Контроллер стробоскопа для лазера, сделанный своими руками

Небольшая модификация приведенной выше схемы стробоскопа на 12 В позволяет использовать лазерный свет вместо светодиодов или мотоциклетных ламп, как показано в схеме 4. :

1. 1. 680 Ом x 3
2. 2. 10K x 2
3. 3. 100K пресетов x 2
4. 4. BC547 x 2
5. 5. СОВЕТ122
6. 6. 10 мкФ/25 В x 2
7. 7. Лазерный диод
8. 8. Стабилитрон (Напряжение стабилитрона не должно быть больше напряжения лазерного луча)

Лазерные фонари очень популярны в последнее время. Большинство проектов DIY, как правило, включают в свои проекты хотя бы один лазерный луч. Вышеприведенная схема демонстрирует простой способ использования лазера в качестве стробоскопа своими руками. В нескольких модификациях можно отчетливо заметить. Диод Зенера можно использовать в зависимости от спецификации максимального напряжения лазера. Значение стабилитрона можно найти в паспорте лазерного диода. Причиной использования стабилитрона является защита лазерного диода. Стабилитрон гарантирует, что через него проходит правильный ток, поэтому он не будет получать слишком много света, чтобы причинить какой-либо вред. Стабилитрон работает, обеспечивая постоянный ток и постоянное напряжение.

Самодельный контроллер стробоскопа для лампы переменного тока

Основное различие между переменным и постоянным напряжением заключается в том, что полярность волны переменного напряжения меняется со временем и всегда остается неизменной в постоянном напряжении. Все вышеперечисленные схемы рассчитаны на использование постоянного напряжения. Следующая схема показывает, как использовать лампу переменного тока в качестве стробоскопа своими руками. Эта схема имеет два основных изменения. Присутствует участие симистора, и в схеме используются напряжения переменного и постоянного тока. Напряжение постоянного тока работает как первичная цепь стробоскопа, в то время как напряжение переменного тока приводит в действие лампу переменного тока с помощью симистора.

Цепь 5

Список компонентов:

1. 1. 680 Ом x 3
2. 2. 10K x 2
3. 3. 100K пресетов x 2
4. 4. BC547 x 2
5. 5. 10 мкФ/25 В x 2
6. 6. Лампа переменного тока (230 В / 120 В)
7. 7. Триак = BT136

Метод 2: На основе ИС 555 Ttimer

В этом разделе статьи мы представляем два самодельных контроллера стробоскопов, использующих ИС 555 таймера.

1. 1. Контроллер стробоскопа с одним светодиодом
2. 2. Контроллер стробоскопа Police Light

Модель 555 представляет собой нестабильный мультивибратор в этой цепи высокоинтенсивного светодиодного стробоскопа. На выходе он будет обеспечивать прямоугольные импульсы, которые являются постоянными. Светодиод будет включаться и выключаться этими импульсами. Изменяя потенциометр, подключенный к цепи, мы можем изменить скорость, с которой мигает светодиод. Это время зависит от рабочего цикла прямоугольной волны. Несколько приложений используют 555 IC, некоторые из них следующие.

• В самолетах, чтобы показать свое присутствие.
• В полицейских автомобилях и машинах скорой помощи.
• В развлекательных целях.

Кроме того, благодаря простоте установки и эксплуатации, таймер 555 можно использовать во многих проектах DIY.

Самодельный контроллер стробоскопа с одним светодиодом

В этом разделе статьи представлен простой, но эффективный метод использования микросхемы 555 для разработки самодельных контроллеров стробоскопа.

Цепь 6

Список компонентов:

1. 1. Аккумуляторная батарея 12 В или источник питания постоянного тока
2. 2. Таймер IC 555
3. 3. Питающие провода 12В
4. 4. Макет
5. 5. Переменный резистор 100 кОм (1 МОм)
6. 6. Керамический конденсатор (0,1 мкФ, 0,01 мкФ)
7. 7. Белый светодиод высокой мощности размера Т-1 ¾
8. 8. Резистор 10 кОм, 10 Ом/1 Вт (10 кОм)

Вышеупомянутые компоненты необходимы для самодельного контроллера стробоскопа, использующего микросхему таймера 555. Таймер IC 555 размещен с несколькими переменными и постоянными резисторами, как показано на схеме стробоскопа 12 В. Эта схема стробоскопа на 12 В питается от источника питания постоянного тока на 12 В. Если вы используете внешний источник питания, установите напряжение на 12 вольт. Соединители питающих проводов также необходимы для подключения отдельного резистора и конденсатора к таймеру 555. Соединение схемы можно объяснить следующим образом. Сначала подключите положительную клемму источника питания, в данном случае источника питания постоянного тока 12 В, к контактам 4 и 8 таймера IC 555. Затем подключите отрицательную клемму источника питания, которую также можно назвать клеммой заземления в эту схему, к контакту 1 таймера IC 555. Затем клеммы конденсатора можно подключить, как показано на схеме стробоскопа 12 В. Затем переменный резистор и постоянный резистор размещаются между шестым и седьмым контактами таймера IC 555. Пороговый конденсатор емкостью 0,1 мкФ подключается между землей и контактом 2 таймера IC 555. Конденсатор 0,01 мкФ должен подключаться через контакт 5 таймера IC 555 и заземление. Затем между контактом 7 микросхемы таймера и держателем батареи необходимо поместить резистор 10 кОм. В качестве последнего шага выходной контакт таймера IC 555 (вывод 3) можно использовать для подключения светодиодов, как показано на схеме 6.9.0003

Объяснение работы микросхемы таймера 555

В этой конструкции микросхема таймера 555 будет работать как нестабильный мультивибратор. На выходе он будет непрерывно создавать прямоугольные импульсы. Анод и катод — это две клеммы белого светодиода мощностью 1 Вт. Продолжительность этих волн, которые включают и выключают светодиод, определяется рабочим циклом прямоугольной волны. Регулируя ручку потенциометра, мы можем изменить частоту мигания светодиода. Используйте светодиодный радиатор со светодиодом, если вы хотите, чтобы эта схема работала непрерывно.

Самодельный контроллер стробоскопа полицейского фонаря

Цепь 7

Мы использовали две идентичные нестабильные схемы, настроенные на разные частоты, чтобы создать эту схему мигающего светодиода в стиле полицейского стробоскопа. Поскольку первая микросхема таймера 555 имеет большой конденсатор, переключение выхода занимает больше времени. Выход переключается очень быстро второй микросхемой таймера 555, так как она имеет меньший конденсатор. При наличии положительного напряжения на аноде и отрицательного напряжения на катоде загорается первая группа светодиодов (красные светодиоды). Этот сценарий возникает, когда выходы первой и второй ИС таймера 555 включены одновременно. При одновременном выключении выходов первой и второй ИМС таймера 555 происходит описанный выше сценарий. Следовательно, только первая группа светодиодов имеет шанс загореться, когда включен выход первых 555 таймеров IC. Они мигают с частотой, с которой вторая микросхема таймера 555 переключает выход. Подобно тому, как только вторая группа светодиодов имеет шанс загореться, когда первая микросхема таймера 555 переключает выход, и они мигают с той же частотой, что и вторая микросхема таймера 555. Этот цикл можно повторять бесконечно, чтобы обеспечить заметный эффект светодиодных мигалок, напоминающий мигалки полицейских машин. Конструкция контроллера стробоскопа своими руками показана на схеме 7.

Заключение

В этой статье представлены несколько способов реализации самодельного контроллера стробоскопа. Здесь статья посвящена проектированию схем на основе транзисторов и таймеров 555 IC. Существует пять вариантов транзисторного метода в зависимости от типа источника света. Тем не менее, схема каждой стробоскопической лампы была расширением схемы самостоятельного светового стробоскопа на основе первичного транзистора. Имеются две реализации схемы стробоскопа на 12 В в конструкции светового стробоскопа на основе 555 таймеров IC. В первом использовался один светодиод для реализации эффекта стробоскопа, а во втором — эффект полицейского света. Две микросхемы таймера 555, объединенные для использования в цепях освещения полицейской машины. Однако существует множество других способов реализации самодельных контроллеров стробоскопов. Предположим, вы любитель и хотите глубже покопаться в области электроники и схемотехники. В таком случае, эта статья не конец.

Студийный стробоскоп своими руками, часть 1: светодиодный моделирующий свет | Джейсон Гриффин

В этой статье я покажу, как современный светодиодный фотовспышка может быть смонтирован вместе со старинной накамерной вспышкой (вспышкой), чтобы создать доступную и универсальную студийную вспышку, совместимую с Bowens.

Я люблю черно-белую пленочную фотографию и люблю использовать старое оборудование и старые методы в своих фотографиях, где это возможно. Я также люблю перерабатывать старое оборудование и модифицировать его, чтобы дать ему новую жизнь.

Дешевый и универсальный студийный стробоскоп с винтажной вспышкой и светодиодным пилотным светом

Почему важен пилотный свет?

Пилотный свет или лампа — это источник постоянного света, который позволяет вам, фотографу, видеть световой эффект, создаваемый стробоскопом при срабатывании.

Пилотный свет входит в стандартную комплектацию студийных вспышек, но отсутствует во вспышках и небольших внешних вспышках. Godox AD100pro — одна из немногих небольших выносных вспышек со встроенным пилотным светом (светодиод 1,8 Вт).

Головка вспышки Френеля, которая входит в стандартную комплектацию следующей модели Godox AD200pro, имеет 2 небольшие светодиодные ленты, которые можно использовать в качестве моделирующего света. Однако головка вспышки без лампы, которая также входит в стандартную комплектацию, не имеет пилотного света.

Для цифровой студийной фотографии наличие пилотного света чрезвычайно полезно, но не обязательно, вы можете мгновенно увидеть эффект стробоскопа, сделав снимок.

То же самое не верно для пленочной фотографии необходимо иметь пилотный свет . Без них ваша студийная фотография будет разочаровывающей и бесполезной тратой времени.

Мои вспышки

У меня два типа вспышек: одна Nikon SB-600, которую я купил новой в 2005 году; и три винтажных Vivitar 283 1980-х годов, которые я купил на ebay около 15 лет назад. Ни один из них не имеет пилотного света.

Я редко использую вспышку SB-600, за исключением путешествий. SB-600 немного меньше Vivitar 283 и имеет ЖК-дисплей, который я могу использовать для ручной установки выходной мощности нажатием кнопки. По сравнению с Vivitars здесь меньше вещей, о которых нужно помнить.

Я предпочитаю Vivitars и использую их в студии для одно- и многосветных установок. Легко понять, почему у них есть 283 — самая популярная электронная вспышка в истории 35-мм фотографии. Единственным недостатком является то, что они полностью автоматические, и регулировать выходную мощность вручную сложно. Я покажу вам, как это исправить во второй части этой серии.

Vivitar 283 со светодиодным пилотным светом (отражатель 55°)Nikon SB-600 со светодиодным пилотным светом (софтбокс 60 см кв.)

1. Кронштейн типа Godox S2

Ключевым компонентом является кронштейн для вспышки Godox S2, совместимый с Bowens, который подходит для всех модификаторов освещения с креплением Bowens и, что особенно важно, имеет съемную вставку, которая позволяет устанавливать 2 вспышки горизонтально.

В моем случае я ставлю не 2 вспышки, а вместо них вспышку и небольшой светодиодный куб, который будет моим моделирующим светом.

Обратите внимание, что есть более дешевые кронштейны S-типа , не имеющие съемной вставки. Не подходят для установки вспышки и светодиодного пилотного фонаря .

Кронштейн для вспышек Godox S2 (держатель)

Кронштейн для вспышек S2 был обновлен на основе оригинального кронштейна для вспышек S, его можно регулировать для большего количества вспышек и…

store.godox.eu

2. Rollei LUMIS Solo Cube Светодиодная лампа

Существует множество небольших недорогих светодиодных ламп, которые можно использовать в качестве моделирующего света.

Кубик Rollei LUMIS Solo я выбрал отчасти потому, что на него шла распродажа с большой скидкой. Этот же продукт также продается под другими торговыми марками.

Важнейшие особенности, на которые следует обратить внимание:

• Размер : высота по вертикали должна быть достаточно маленькой, чтобы вспышка поместилась в кронштейне под вспышкой. Высота куба Solo составляет 41 мм, включая рамку, используемую для крепления аксессуаров.
• Элементы управления : элементы управления должны быть доступны, когда фонарь установлен на кронштейне. Свет с органами управления сзади предпочтительнее. Соло-куб имеет единственную кнопку сбоку, которая управляет включением/выключением питания и уровнем освещения в 4 шага.
• Пиковая освещенность (интенсивность света): чем выше, тем лучше, особенно если вы собираетесь использовать его с такими аксессуарами, как софтбоксы. Пиковая освещенность куба Solo составляет 1000 люкс (4 Вт), что достаточно для моей небольшой студии.
• Срок службы батареи : чем дольше, тем лучше; мои студийные сессии обычно длятся час, поэтому мне нужен свет с батареей, которая работает как минимум столько же на полной мощности. Срок службы батареи Solo cube составляет более часа, когда он используется при максимальной интенсивности света, и около двух-трех часов при самых низких настройках.
• Цветовая температура : если вы снимаете в цвете, важно иметь свет со стабильной нейтральной цветовой температурой. Если, как и я, вы снимаете только черно-белое, то это не так важно. Куб Solo имеет цветовую температуру 5500K ± 200K.

LUMIS Solo 2 — LED Cube

LUMIS Solo 2 Small LED Cube Наш LUMIS Solo 2 представляет собой небольшой светодиодный фонарь в карманном формате, который можно использовать как постоянный свет…

www.rollei.de

3. Собираем все вместе

Еще вам понадобится небольшой кусок резины или пенопласта, чтобы заполнить 3-миллиметровый зазор между корпусом Solo cube и лицевой панелью. Я использую полоску противоскользящего резинового коврика шириной 4 см.

Rollei LUMIS Светодиодный кубический светильник Solo с противоскользящим резиновым ковриком

Сборка проста:

1. Снимите вставку с нижней части кронштейна типа S2
2. Поместите светодиодный кубический светодиодный светильник Solo в нижнюю часть кронштейна
3. Поместите резиновую или пенопластовую вставку поверх Solo Cube
4. Вставьте вспышку в верхнюю часть кронштейна.
5. Затяните ручку в верхней части кронштейна настолько, чтобы вспышка и светодиодная лампа удерживались на месте. Будьте осторожны, не перетяните ручку, иначе вы можете треснуть корпус вспышки .

Vivitar 283 и куб Rollei LUMIS Solo в кронштейне типа Godox S2 Nikon SB-600 и куб Rollei LUMIS Solo в кронштейне типа Godox S2Доступ к кнопке питания на светодиодном индикаторе (установлен на софтбокс площадью 60 см2)

Бюджет

Бюджета в 100 евро достаточно, чтобы купить кронштейн типа S2, светодиодную подсветку и Vivitar 283 в хорошем состоянии.

Вместе кронштейн типа Godox S2 и светодиодный светильник Rollei LUMIS Solo стоят около 65 евро, включая доставку.

Вы можете приобрести Vivitar 283 в хорошем состоянии на eBay менее чем за 25 евро, включая доставку. Nikon SB-600 в хорошем состоянии стоит около 75 евро.

Для ручного управления выходом Vivitar вам понадобится дополнительный сменный контроллер. Часть 2 серии подробно описывает, как вы можете сделать свой собственный.

Чтобы включить ваш новый студийный стробоскоп, я рекомендую купить дистанционный радиотриггер.

Я рекомендую Neewer PT-16, так как в приемниках есть гнездо для старого кабеля синхронизации вспышки ПК, а также горячий башмак. PT-16 дешев (около 35 евро за триггер и два приемника), но качество сборки может быть сомнительным, поэтому важно полностью протестировать их с вашей камерой при покупке.

Я рассказываю о своем опыте использования ПТ-16 в третьей части серии. Серия

, показывающая 4 уровня освещения моделирующего света Rollei LUMIS Solo (Fomapan 100, f4, 1/125 секунды)

Серия фотографий выше показывает четыре уровня освещенности Rollei LUMIS Solo при использовании в качестве моделирующего света с отражателем 55°, расположенным на расстоянии 50 см от объекта.

Они были сняты с помощью Fomapan 100 (ISO 100) при f4 и 1/125 секунды с использованием Nikon F80D и объектива 50 мм.

Схема освещения — раздельное освещение с отражателем 55°

На изображениях ниже показан моделирующий свет, используемый с софтбоксом Neewer 60 x 60 см плюс сетка в классической установке освещения Rembrandt.
