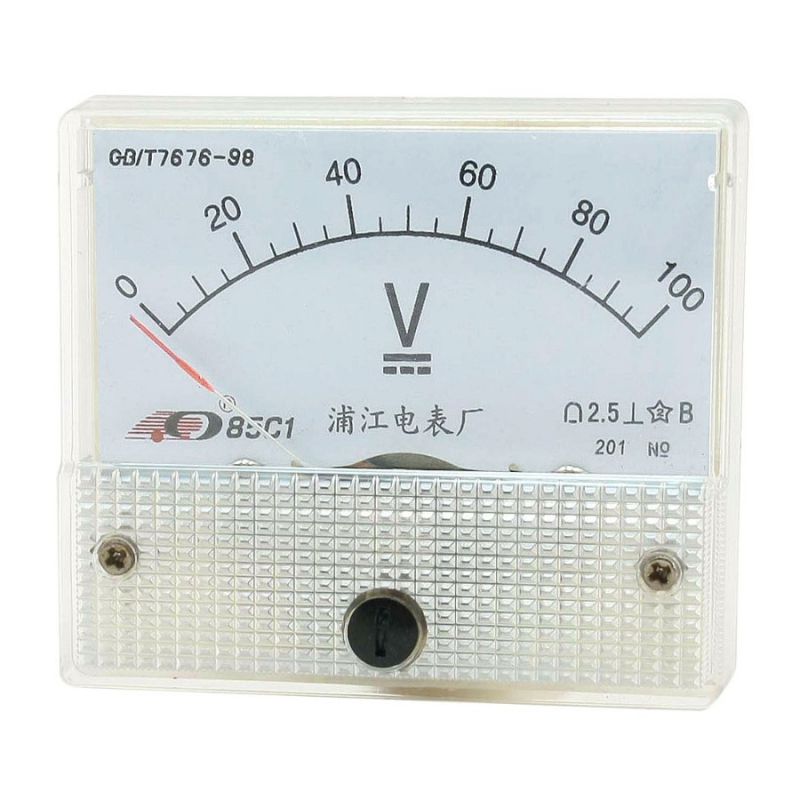

Вольтметры щитовые серий МВК, МВР предназначены для измерения напряжения в электрических цепях постоянного тока.

Приборы относятся к аналоговым показывающим электроизмерительным приборам прямого действия.

Вольтметры ЭВ являются приборами электромагнитной системы с подвижной частью на кернах и подпятниках (приборы серии МВК) и на растяжках (приборы серии МВР).

Приборы внесены в государственный реестр средств измерений.

Прибор доступен в исполнении:

Вольтметр МВК60 (диапазон 1В…600В)

Особенности

• Широкий диапазон стандартных габаритных размеров
• Класс точности 1,5 и 2,5
• Межповерочный интервал 2 года
• Средний срок службы приборов 12 лет
• Рабочий диапазон температур: от -40°С до +50°С (относительная влажность воздуха до 95% при 30°С)
• Гарантийный срок эксплуатации – 24 месяца

Модификации

Характеристики вольтметров:

Габаритные размеры и масса:

Разница между вольтметром постоянного тока и вольтметром переменного тока (со сравнительной таблицей)

Основное различие между вольтметром постоянного тока и вольтметром переменного тока

Содержимое: Вольтметр постоянного тока и вольтметр переменного тока

1. Сравнительная таблица
2. Определение
3. Ключевые отличия
4. Заключение

Сравнительная таблица

Параметры	Вольтметр постоянного тока	Вольтметр переменного тока
Полная форма	Вольтметр постоянного тока	Вольтметр переменного тока
Определение	Вольтметр постоянного тока измеряет пиковое значение напряжения постоянного тока.	Вольтметр переменного тока измеряет среднеквадратичное значение напряжения переменного тока.
Архитектура конструкции	Вольтметр постоянного тока состоит из аттенюатора, многокаскадного усилителя и измерителя PMMC.	Вольтметр переменного тока состоит из аттенюатора, выпрямителя, многокаскадного усилителя и измерителя PMMC.
Требуется выпрямитель	Не требуется	Требуется
Чувствительность	Высокая чувствительность	Вольтметры переменного тока обладают нелинейными характеристиками; из-за этого измерения, полученные при более низких напряжениях, неточны.

Вольтметр постоянного тока

Вольтметр постоянного тока состоит из аттенюатора, многокаскадного усилителя постоянного тока и измерителя с подвижной катушкой на постоянных магнитах. Вольтметр постоянного тока измеряет пиковое значение приложенного к нему напряжения постоянного тока.

Рабочий процесс вольтметра постоянного тока начинается с аттенюатора. Напряжение постоянного тока, которое необходимо измерить, подается на аттенюатор. Использование аттенюатора заключается в выборе диапазона напряжения. Либо транзистор , либо полевой транзистор (FET) используется для проектирования многокаскадного усилителя.

Существует два типа вольтметров постоянного тока в зависимости от их конструкции; одним из них является вольтметр постоянного тока с усилителем с прямой связью и вольтметр постоянного тока с прерывателем.

В усилителе с прямой связью транзисторы соединены каскадом, чтобы обеспечить более высокий коэффициент усиления усилителя. Каскадирование усилителя выполнено таким образом, что транзисторы напрямую связаны друг с другом. Таким образом, в процессе прямой связи требуется меньше компонентов, что делает схему простой, и поэтому прямая связь выполняется для уменьшения сложности.

Полевые транзисторы также можно использовать вместо транзистора. Преимущество использования полевых транзисторов заключается в том, что они обладают высоким входным сопротивлением. Высокое входное сопротивление предотвращает влияние схемы на клемму нагрузки. В случае большого тока полевой транзистор предотвращает протекание избыточного тока от измерительного прибора, чтобы он не сгорел.

Вольтметр постоянного тока с прерывателем использует модулятор прерывателя для преобразования напряжения постоянного тока в напряжение переменного тока, а затем пропускает его через усилитель переменного тока. Затем усиленный сигнал переменного тока снова проходит через демодулятор Chopper, а затем через фильтр нижних частот и поступает в измеритель PMMC для измерения пикового значения напряжения постоянного тока.

Вольтметр постоянного тока с прерывателем обеспечивает более высокую чувствительность по сравнению с вольтметром постоянного тока с прямой связью.

Вольтметр переменного тока

Вольтметр переменного напряжения состоит из аттенюатора, выпрямителя, многокаскадного усилителя и измерителя PMMC. Измеренное напряжение подается на вход цепи вольтметра переменного тока. Напряжение переменного тока преобразуется в напряжение постоянного тока с помощью выпрямителя.

Напряжение постоянного тока, полученное от выпрямителя, проходит через многокаскадный усилитель. Усиленный сигнал, полученный от многокаскадного усилителя, затем передается на измеритель PMMC. Затем измеритель PMMC перемещает указатель в соответствии со значением среднеквадратичного значения переменного тока.

Вольтметры переменного тока бывают различных типов в зависимости от типа измеряемого напряжения. Вольтметр переменного тока, который измеряет среднее значение переменного тока, называется вольтметром переменного тока со средними показаниями, вольтметр переменного тока, который измеряет пиковое значение переменного тока, называется вольтметром переменного тока с пиковым значением, а вольтметр, который измеряет истинное среднеквадратичное значение, называется вольтметром True RMS.

Основные различия между вольтметром постоянного тока и вольтметром переменного тока

1. Измеряемая величина является решающим фактором, который отличает вольтметр постоянного тока от вольтметра переменного тока. Вольтметр постоянного тока измеряет напряжение постоянного тока, а вольтметр переменного тока измеряет напряжение переменного тока.
2. Еще одно ключевое различие между вольтметром постоянного тока и вольтметром переменного тока заключается в том, что вольтметр постоянного тока не использует выпрямитель
   перед многокаскадным усилителем, в то время как вольтметр переменного тока использует выпрямитель перед многокаскадным усилителем.
3. Вольтметр постоянного тока измеряет пиковое значение напряжения постоянного тока , а вольтметр переменного тока измеряет Среднеквадратичное значение напряжения переменного тока.

Вольтметр постоянного тока и вольтметр переменного тока являются важной частью электронного оборудования. Решающим фактором для использования вольтметра постоянного тока или вольтметра переменного тока является конкретное приложение, над которым мы работаем. Если мы имеем дело с цепями переменного тока, то с помощью амперметра переменного тока мы можем измерить действующее значение переменного тока в любой точке цепи, но если мы имеем дело с цепью постоянного тока, то следует использовать вольтметр постоянного тока.

Взаимодействие с читателем

Вольтметр постоянного тока, использование омметра, значение и структура

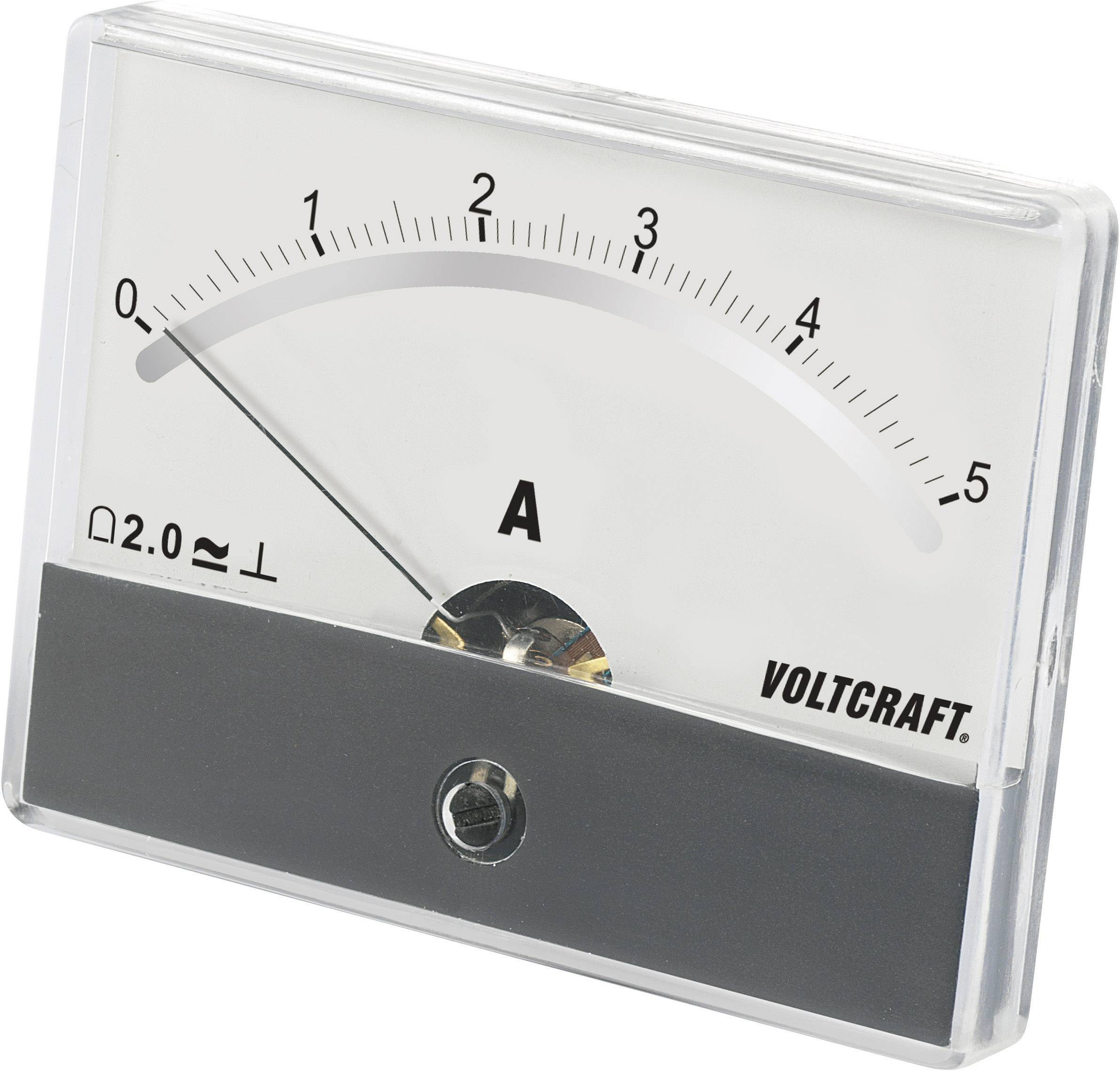

Аналоговые измерительные приборы зависят от крутящего момента, создаваемого в подвижной катушке, несущей ток в магнитном поле. Катушка гальванометра, амперметр и вольтметр. Цифровые измерительные приборы зависят от цифровой электроники. Они зависят от цифровых чисел, отображаемых на экране для измерения значения, таких как приборы для измерения переменного и постоянного тока.

Вольтметр представляет собой прибор, используемый для измерения разности потенциалов между двумя точками, и представляет собой чувствительный гальванометр, подключенный последовательно к очень высокому сопротивлению, называемому множителем сопротивления (R _m ). Он используется для измерения разности потенциалов. между двумя точками электрической цепи.

Положительный вывод вольтметра соединен с положительным потенциалом, а отрицательный вывод — с отрицательным потенциалом, при этом вольтметр включен в цепь параллельно, чтобы разность потенциалов между концами вольтметра была равна требуемой быть измеренным, Катушка гальванометра соединена последовательно с очень высоким сопротивлением, называемым множительным резистором (R _m ).

Вольтметр увеличивает диапазон измерения устройства для измерения более высокого напряжения, Увеличивает общее сопротивление вольтметра, поэтому при параллельном включении в электрическую цепь потребляет незначительный ток и не влияет на падение напряжения быть измеренным.

Идея работы зависит от крутящего момента, действующего на подвижную катушку, по которой протекает электрический ток в магнитном поле, Множитель сопротивления представляет собой большое сопротивление, которое последовательно подключают к гальванометру, чтобы преобразовать его в вольтметр для измерения большей разности потенциалов.

Если множительный резистор вольтметра = 1000 Ом, это означает, что значение сопротивления, которое последовательно включено с гальванометром, увеличивает измеряемую разность потенциалов вольтметра = 1000 Ом.

Цифровой мультиметр

R _g , R _m соединены последовательно.

V = V _g + V _m = I _g R _g + I _g R _m

R _m  = ( V − I _g R _г ) / I _г

Омметр — это прибор, используемый для непосредственного измерения сопротивления неизвестного резистора, поскольку он представляет собой чувствительный гальванометр, последовательно соединенный с электрической ячейкой, стандартным сопротивлением и реостатом,

Клеммы омметра подключаются к концам измеряемого резистора (R _x ).

Описание прибора:

1. Микроамперметр (гальванометр) показывает максимальное значение 400 мкА и его сопротивление (R _г = 250 Ом).
2. Постоянное сопротивление (R _c = 3000 Ом), включенное последовательно с микроамперметром.
3. Переменное сопротивление, его диапазон (R _v = 6565 Ом), включенное последовательно с микроамперметром для контроля силы электрического тока, проходящего через прибор.
4. Сухая ячейка с пренебрежимо малым внутренним сопротивлением и ЭДС (V _B = 1,5 В), которая постоянна для поддержания постоянной силы электрического тока во время регулировки стрелки гальванометра или во время его использования, таким образом, сила электрического тока обратно пропорциональна полной сопротивления по закону Ома.

Измерение сопротивления зависит от обратной зависимости между величиной сопротивления и силой электрического тока при постоянной разности потенциалов по закону Ома (I = V / R).

Если разность потенциалов постоянна и известна, сила электрического тока, проходящего в цепи, уменьшается за счет увеличения значения сопротивления (R _x ), и гальванометр можно откалибровать для непосредственного измерения сопротивления.

Регулируя значение реостата до получения полного отклонения гальванометра (значит, это максимальный ток, проходящий через гальванометр).

I _g = 400 μA

Then the resistance of the circuit (R‾) becomes:

R‾ = V _B / I _g

R‾ = 1,5 / ( 400 × 10 ⁻⁶ ) = 3750 Ом

Это означает, что переменное сопротивление (R _v = 500 Ом), при котором сопротивление цепи равно 3750 Ом, где: R _v = 3000 + 250 + 500 = 3750 Ом

Значит, стрелка максимально отклоняется и в катушке проходит максимальный электрический ток: ( Р _с + Р _г + Р _v ) = V _B / R‾

Мы можем откалибровать прибор, зная значение сопротивления (R _x ), Итак, подключив сопротивление R _x = 3750 Ом (равно сопротивлению цепи) между зажимами прибора ток уменьшается и стрелка отклоняется наполовину, силу электрического тока можно рассчитать из следующего соотношения: + Р _c + R _g + R _v ) = V _B / ( R _x + R‾ )

Сопротивление подключения R _x = 75 Ом клеммы, поэтому стрелка отклоняется на 1/3 своей шкалы.
