Стабилизатор напряжения или сетевой фильтр
Нормальная работа устройств и оборудования, включенных в электрические сети, обеспечивается специальными защитными приборами, смонтированными помимо распределительных щитов. С их помощью решаются проблемы, связанные с некачественной электроэнергией, довольно часто поступающей в квартиры или частные дома. В подобных случаях организация-поставщик не несет ответственности за возможные неисправности бытовой техники. При систематических нарушениях многие хозяева вынуждены использовать стабилизатор напряжения или сетевой фильтр, компенсирующие перепады напряжения.
Содержание
Необходимость использования защитных устройств
Отличительной особенностью современного дорогостоящего электрооборудования и аппаратуры является их повышенная чувствительность к различным негативным проявлениям, регулярно возникающим в электрических сетях. Особенно часто страдают такие уязвимые детали и узлы, как блоки питания, микросхемы, двигатели и другие подобные элементы.
В результате продолжительных скачков напряжения в сторону понижения или повышения, бытовая техника начинает функционировать в режимах перегрузок. Это приводит к уменьшению срока службы электроприборов и преждевременному выходу их из строя.
Все помехи, возникающие в электросетях, могут быть импульсными и высокочастотными:
- Импульсные помехи возникают под действием природных факторов, например, в результате удара молнии в непосредственной близости от линии электропередачи. Кроме того, они появляются из-за аварий на трансформаторах, износа сетей, переключений при возрастающих нагрузках и других причин техногенного характера. Появление импульсных помех возможно, как в жилых, так и в промышленных объектах. Их значение достигает 6 тысяч вольт в короткий промежуток времени – 10-6 секунды.
- Помехи высокой частоты возникают по тем же причинам и дополнительно – от бытовых приборов и электроинструмента. Их передача происходит по сети и устранить обычными способами эту проблему невозможно.
Единственным верным решением становится использование для защиты домашнего электрооборудования — стабилизаторов и сетевых фильтров.
Единственным верным решением становится использование для защиты домашнего электрооборудования — стабилизаторов и сетевых фильтров.Сетевой фильтр со стабилизатором напряжения
Для того чтобы правильно выбрать защитное устройство, необходимо хотя-бы в общих чертах знать принципы его работы. Наиболее простыми и распространенными приборами считаются сетевые фильтры. Каждый из них выполнен в виде стабилизирующего блока с несколькими розеточными гнездами. Благодаря возможности сглаживания импульсов, сетевые фильтры широко используются для подключения компьютеров и оргтехники.
Стандартный защитный прибор включает в себя два основных элемента – сам фильтр и ограничитель напряжения. Подключение фильтра осуществляется между фазой и нулем. Для защиты чувствительных приборов применяются специальные фильтры на основе обмоток индуктивности. Основным элементом ограничителя напряжения являются варисторы. Они относятся к категории переменных полупроводниковых резисторов, способных нелинейно изменять свои рабочие качества совместно с напряжением.
Поэтому варисторы устанавливаются на входе, чтобы гасить возникающие импульсы.
Работа сетевого фильтра осуществляется по однофазной схеме, в состав которой обязательно входит заземление, чтобы импульс мог уйти в землю. Без заземления прибор будет работать гораздо хуже. Одной из функций сетевых фильтров является возможность отключения потребителей при перегрузках или коротких замыканиях. Все эти возможности следует учитывать, выбирая конкретное защитное устройство. Простые и дешевые модели чаще всего представляют собой обычные удлинители, без каких-либо защитных функций и возможностей стабилизации.
Более широкими возможностями обладают стабилизаторы напряжения. При увеличении или уменьшении напряжения, осуществляется его выравнивание до уровня 220 вольт. Поэтому при низком качестве электроснабжения, многие предпочитают пользоваться именно стабилизатором. В случае аварийной ситуации происходит отключение потребителей, в результате импульсы перестают воздействовать на нагрузку.

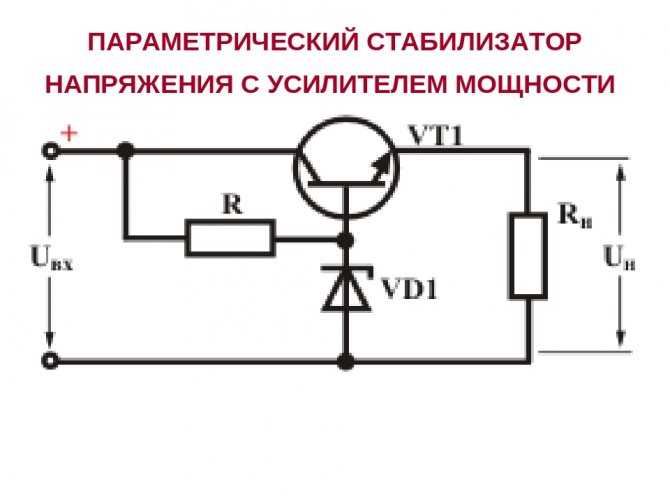

Существуют различные способы регулировки напряжения. Чаще всего применяется коммутация вторичных обмоток. В этом случае используются электронные ключи, управляемые процессором, с помощью которых изменяется напряжение. Принцип действия регулировочной системы простой. Специальный датчик выдает всю необходимую информацию, после чего происходит регулировка с использованием электронного тиристорного переключателя. Фильтрами высокой частоты являются конденсаторы. Поддержание транзистора в открытом состоянии происходит за счет сопротивления, установленного на входе. С его помощью сохраняется и активность стабилитрона.
Сетевой фильтр или стабилизатор напряжения что лучше
Иногда выбор становится непростым, поскольку каждое защитное устройство обладает собственными техническими характеристиками. Например, в стабилизаторах установлены трансформаторы, а также схемы, повышающие и понижающие напряжение. Ранее к стабилизаторам подключались телевизоры, в противном случае, при недостаточном напряжении, они просто отказывались работать.
В современных телевизорах применяются импульсные блоки питания, обеспечивающие нормальную работу при перепадах напряжения от 100 до 240 вольт. Однако для другой бытовой техники стабилизаторы напряжения до сих пор остаются актуальными.
Рассматривая вопрос, чем отличается сетевой фильтр от стабилизатора напряжения, следует отметить, что он не выравнивает напряжения, а лишь удаляет возникающие помехи, частотой от 100 Гц до 100 МГц. То есть напряжение в сети будет оставаться неизменным.
Стабилизатор напряжения РЕСАНТА С500 Сетевой фильтр: заказ, цены в Алматы. Стабилизаторы напряжения от «ProfElectro — электротехническое оборудование»
Стабилизатор напряжения РЕСАНТА С500 Сетевой фильтр
20 190 Тг.
В наличии
Купить
+7 (777) 262-12-13
+7 (707) 200-49-09
Описание
Характеристики
Спецификация
Информация для заказа
Стабилизатор напряжения РЕСАНТА РЕСАНТА С500 (сетевой фильтр) предназначен для выравнивания входного напряжения и защиты приборов от перепадов напряжения с суммарной мощностью до 0,5 кВт.
Работает с напряжением 220В с точностью до +/-8%. Устройство оснащено фильтрами сетевых помех, предотвращающими искажение частотной синусоиды, микропроцессорным управлением и дисплеем. Превышение пределов поддерживаемого входного напряжения автоматически отключает подачу питания. Прочный корпус защищает внутренние узлы аппарата от повреждений. Прибор может обеспечивать стабильным питанием — телевизор, ресивер, DVD проигрыватель, кассовый аппарат.
Особенности:
Данный стабилизатор оборудован 5 розетками, 2 из которых имеют функцию байпас. Кроме того, есть возможность увеличения задержки включения стабилизатора при коротком отключении электроэнергии, что позволяет защитить высокочувствительную технику. Также прибор имеет дисплей с возможностью отображения входного и выходного напряжения. Номинальная мощность при входящем напряжении 190В составляет 500Вт.
Системы защиты:
— Защита от выхода напряжения за пределы рабочего диапазона стабилизатора (рабочий диапазон стабилизатора от 140 до 260 В).
— Термозащита (тепловая защита) позволяет выключиться стабилизатору при превышении его мощности нагрузки над мощностью самого устройства.
Преимущества:
— Встроенные фильтры входных и выходных частотных помех.
— Автоматическое отключение питания при превышении предельного значения напряжения.
— При кратковременных перегрузках прибор не выключается.
— Автоматическое включение при выравнивании напряжения в пределах рабочего диапазона.
— Микропроцессорное управление.
— Компактные габариты.
— Высокая скорость срабатывания защиты.
| Номинальная мощность, Вт | 450 |
| Тип двигателя | Релейный, Сетевой фильтр |
| Штрихкод EAN-13 | 4,60606E+12 |
| Бренд | Ресанта |
| Страна бренда | Латвия |
| Страна производства | Китай |
| Серия | С |
| Тип напряжения | Однофазное (220 В) |
| Размещение | Напольное |
| Время отклика, мс | 7 |
| Охлаждение | Естественное |
| Класс защиты | IP20 |
| Влажность воздуха, % | 80 |
| КПД, % | 97 |
| Точность стабилизации, % | 8 |
| Выходное напряжение, В | 202 — 238 |
| Рабочая температура, °C | 5 — 40 |
| Частота, Гц | 50 |
| Выходные розетки | 5 (3 со стабилизацией) |
| Защита | от короткого замыкания, от повышенного напряжения, от помех |
| Серия | С |
