L7805cv схема регулируемый стабилизатор. Линейный стабилизатор напряжения LM7805. Самодельный блок питания на базе этого модуля. Схема подключения L7805CV

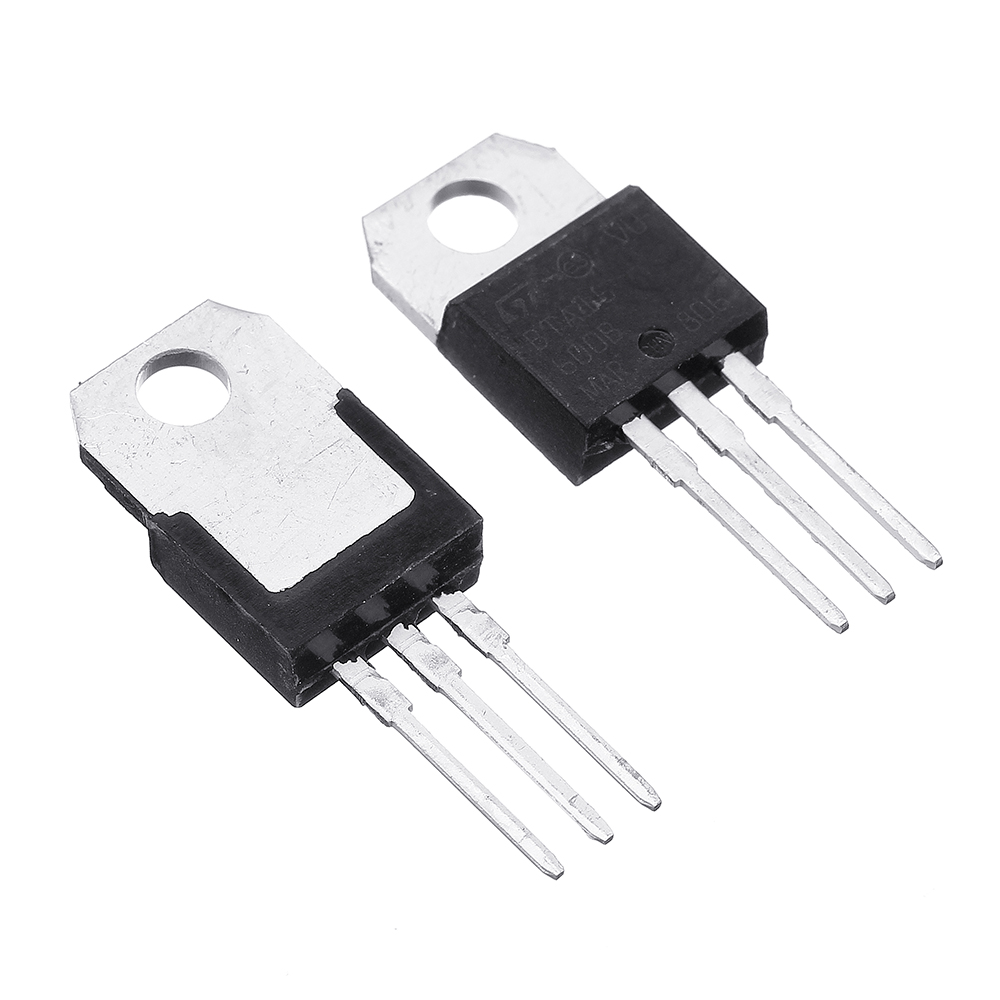

Интегральный стабилизатор L7805 CV – обычный трехвыводной стабилизатор положительного напряжения на 5В. Выпускается фирмой STMircoelectronics, примерная цена около 1 $. Выполнен в стандартном корпусе TO -220 (см. рисунок) , в котором выполнено много транзисторов, однако, предназначение у него совсем другое.

В маркировке серии 78ХХ последние две цифры обозначают номинал стабилизируемого напряжения, например:

  1. 7805 — стабилизация на 5 В;
  2. 7812 — стабилизация на 12 В;
  3. 7815 — стабилизация на 15 В и т.д.

Серия 79 предназначена для отрицательного выходного напряжения.

Используется для стабилизации напряжения в различных низковольтных схемах. Очень удобно использовать, когда необходимо обеспечить точность подаваемого напряжения, не требуется городить сложных схем стабилизации, а все это можно заменить одной микросхемой и парочкой конденсаторов.

Схема подключения L7805CV

Схема подключения L 7805 CV довольно проста, для работы необходимо согласно datasheet повесить конденсаторы по входу 0,33 мкФ, и по выходу 0,1 мкФ. Важно при монтаже или при конструировании, конденсаторы расположить максимально близко к выводам микросхемы. Делается это чтобы обеспечить максимальный уровень стабилизации и уменьшению помех.

По характеристикам стабилизатор L7805CV работоспособен при подаче входного постоянного напряжения в пределах от 7,5 до 25 В. На выходе микросхемы будет стабильное постоянное напряжение в 5 Вольт. В этом состоит вся прелесть микросхемы L7805CV.

Проверка работоспособности L7805CV

Как проверить работоспособность микросхемы? Для начала можно просто прозвонить выводы мультиметром , если хоть в одном случае наблюдается закоротка, то это однозначно указывает на неисправность элемента. При наличии у вас источника питания на 7 В и выше, можно собрать схему согласно датащита, приведенную выше, и подать на вход питание, на выходе мультиметром фиксируем напряжение в 5 В, соответственно элемент абсолютно работоспособен.

Третий способ более трудоемкий, в случае если у вас отсутствует источник питания. Однако в этом случае вы параллельно получите и источник питания на 5 В. Необходимо собрать схему с выпрямительным мостом согласно рисункe, представленного ниже.

Для проверки нужен понижающий трансформатор с коэффициентом трансформации в 18 — 20 и выпрямительный мост, дальнейший обвес стандартный два конденсатора на стабилизатор и все, источник питания на 5 В готов. Значения номиналов конденсаторов тут завышены по отношению к схеме включения L7805 в datasheet, это связано с тем, чтобы лучше сгладить пульсации напряжения после выпрямительного моста. Для более безопасной работы, желательно добавить индикацию для визуализации включения прибора. Тогда схема приобретет такой вид:

Если на нагрузке будет много конденсаторов или любой другой емкостной нагрузки, можно защитить стабилизатор обратным диодом, во избежание выгорания элемента при разряде конденсаторов.

Большим плюсом микросхемы является достаточно легкая конструкция и простота использования, в случае, если вам необходимо питание одного значения. Схемы чувствительные к значениям напряжения обязательно должны снабжаться подобными стабилизаторами чтобы предохранить чувствительные к скачкам напряжения элементы.

Характеристики стабилизатора L7805CV, его аналоги

Основные параметры стабилизатора L7805CV:

  1. Входное напряжение — от 7 до 25 В;
  2. Рассеиваемая мощность — 15 Вт;
  3. Выходное напряжение — 4,75…5,25 В;
  4. Выходной ток — до 1,5 А.

Характеристика микросхемы приведена в таблице ниже, данные значения справедливы при условии соблюдения некоторых условий. А именно температура микросхемы находится в пределах от 0 до 125 градусов Цельсия, входном напряжении 10 В, выходном токе 500 мА (если иное не оговорено в условиях, колонка Test conditions), и стандартном обвесе конденсаторами по входу 0,33 мкФ и по выходу 0,1 мкФ.

Из таблицы видно, что стабилизатор прекрасно себя ведет при питании на входе от 7 до 20 В и на выходе будет стабильно выдаваться от 4,75 до 5,25 В.

С другой стороны, подача более высоких значений приводит к уже более значительному разбросу выходных значений, поэтому выше 25 В не рекомендуется, а понижение по входу менее 7 В, вообще, приведет к отсутствию напряжения на выходе стабилизатора.

, более 5 Вт, на микросхему необходимо установить радиатор во избежания перегрева стабилизатора, конструкция позволяет это сделать без каких-либо вопросов. Для более точной (прецизионной) техники, естественно, такой стабилизатор не подходит, т.к. имеет значительный разброс номинального напряжения при изменении входного напряжения.

Так как стабилизатор линейный, использовать его в мощных схемах бессмысленно, потребуется стабилизация, построенная на широтно-импульсном моделировании, но для питания небольших устройств , как телефонов, детских игрушек, магнитол и прочих гаджетов, вполне пригоден L7805. Аналог отечественный — КР142ЕН5А или в простонародье «КРЕНКА». По стоимости аналог также находится в одной категории.

Переделал усилитель на колонках на копеечный D-class модуль на PAM8403. Колонки играть стали громче, появился типа бас. Доволен. Но появилась одна проблема — если подавать питание на колонки от обычной (импульсной) зарядки на 5В шли большие искажения по питанию. На маленькой громкости еще слушать можно было, на большой невозможно. Решил спаять блок питания с линейной стабилизацией.


Схема такого БП простая:

Первый порыв — купить все детали в местной «Электронике» и быстренько спаять на макетке схему БП. Подсчитал только цену деталей стабилизатора — получилось около 700 р. Жаба придушала. Посмотрим готовые варианты на али и ебее. Тут все шоколадно. Есть копеечные конструкторы (самому на печатную плату паять), есть готовые модули по 110 р. Купил в итоге на ебее — там дешевле было. Дошло недели за три. Стабилизатор болтался на радиаторе — привинтил его покрепче.

Остальные детали — трансформатор, предохранитель, корпус, кнопку включения, ножки под корпус, usb-разъем в «Электронике». Ушло на все про все 500 р.

Характеристики модуля и стабилизатора LM7805:

1. Board size. 57mm*23mm

2. Input voltage input voltage polarity, AC and DC can, range. 7.5-20V

3. The output voltage 5V

4. The maximum output current. 1.2A

5. Provided fixed bolt hole, convenient installation

Как видно, на модуль можно подавать напряжение от 7.5V до 20V. На выходе — 5V.

Стабилизатор внутри устроен достаточно сложно:

Трансформатор купил такой ТП112 (7,2 Вт) 2*12В хх —

Кнопку включения на 220 В взял такую — достаточно большая.

Кнопка с фиксацией и подсветкой. Как подключить подсветку при нажатии — не понял (может подскажите, кто знает?). Сделал без подсветки.

Собрал стенд для тестирования:


Колонки играют без искажений на максимальной громкости. В БП ничего не греется сильно. Цель достигнута:


Попробовал зарядить телефон — ток 0.5А


При резисторе на 1 А — все совсем печально:


Вывод — данный БП как зарядник использовать не получиться. Видимо трансформатор нужно ставить мощнее.

Собрал все в корпус:


Дырочку сверху сделал для того, чтобы было видно светодиод — индикатор на модуле для индикации работы. С обратной стороны дырочку заклеил прозрачной пленкой.

Спасибо за внимание.

Планирую купить +14 Добавить в избранное Обзор понравился +23 +38
Эта небольшая статья посвящена трехвыводному стабилизатору напряжения L7805 . Микросхема выпускается в двух видах, в пластмассе — ТО-220 и металле — ТО-3. Три вывода, смотреть слева на право — ввод, минус, выход.

Последних две цифры указывают на стабилизированное напряжение микросхемы — 7805-5 вольт соответственно, 7806-6в…. 7824-наверняка уже догадываемся сколько. Также вас могут заинтересовать жилетки для хора мальчиков , подробнее на сайте по ссылке.
Вот схема подключения стабилизатора , которая подходит для всех микросхем этой серии:

На конденсаторы малой емкости не смотрим, желательно поставить побольше.

Ну а это стабилизатор изнутри:


Офигеть, да? И все это помещается. … .Чудо техники.

Итак, нас интересуют вот эти характеристики. Output voltage — выходное напряжение. Input voltage — входное напряжение. Ищем наш 7805. Он выдает нам выходное напряжение 5 Вольт. Желательным входным напряжением производители отметили напряжение в 10 Вольт. Но, бывает так, что выходное стабилизированное напряжение иногда бывает или чуть занижено, или чуть завышено. Для электронных безделушек доли вольт не ощущаются, но для презеционной (точной) аппаратуры лучше все таки собирать свои схемы. Здесь мы видим, что стабилизатор 7805 может нам выдать одно из напряжений диапазона 4.75 — 5.25 Вольт, но при этом должны соблюдаться условия (conditions), что ток на выходе в нагрузке не будет превышать одного Ампера. Нестабилизированное постоянное напряжение может «колыхаться» в диапазоне от 7.5 и до 20 Вольт, при это на выходе будет всегда 5 Вольт. В этом то и есть большой плюс стабилизаторов.

При большой нагрузке, а эта микросхема способна дать мощность аж 15 Ватт, стаб лучше снабдить радиатором и по возможности или по хотению, для большего и быстрого охлаждения, прикрутить ему кулер, как в компе.
Вот и нормальная схема стабилизатора:

Технические параметры

Корпус… to-220
Максимальный ток нагрузки, А… 1.5
Диапазон допустимых входных напряжений, В… 40
Выходное напряжение, В… 5
в помощь.

Для того, чтобы стабилизатор не перегревать, нужно придерживаться нужного минимального напряжения на входе микросхемы, то есть если у нас L7805, то на вход пускаем 7-8 вольт, если 12 — 14-15 вольт.

Это связано с тем, что излишнюю мощность стабилизатор будет рассеивать на себе. Как вы помните, формула мощности P=IU, где U — напряжение, а I — сила тока. Следовательно, чем больше входное напряжение стабилизатора, тем больше мощность, потребляемая им. А излишняя мощность — это и есть нагрев. В результате нагрева такой стабилизатор может перегреться и войти в состояние защиты, при котором дальнейшая работа стабилизатора прекращается.

Устройства, которые входят в схему блока питания, и поддерживают стабильное выходное напряжение, называются стабилизаторами напряжения. Эти устройства рассчитаны на фиксированные значения напряжения выхода: 5, 9 или 12 вольт. Но существуют устройства с наличием регулировки. В них можно установить желаемое напряжение в определенных доступных пределах.

Большинство стабилизаторов предназначены на определенный наибольший ток, который они выдерживают. Если превысить эту величину, то стабилизатор выйдет из строя. Инновационные стабилизаторы оснащены блокировкой по току, обеспечивающей выключение устройства при достижении наибольшего тока в нагрузке и защищены от перегрева. Вместе со стабилизаторами, которые поддерживают положительное значение напряжения, есть и устройства, действующие с отрицательным напряжением. Они применяются в двухполярных блоках питания.

Стабилизатор 7805 изготовлен в корпусе, подобном транзистору. На рисунке видны три вывода. Он рассчитан на напряжение 5 вольт и ток 1 ампер. В корпусе есть отверстие для фиксации стабилизатора к радиатору. Модель 7805 является устройством положительного напряжения.

Зеркальное отображение этого стабилизатора — это его аналог 7905, предназначенный для отрицательного напряжения. На корпусе будет положительное напряжение, на вход поступит отрицательное значение. С выхода снимается -5 В. Чтобы стабилизаторы работали в нормальном режиме, нужно подавать на вход 10 вольт.

Распиновка

Стабилизатор 7805 имеет распиновку, которая показана на рисунке. Общий вывод соединен с корпусом. Во время установки устройства это играет важную роль. Две последние цифры обозначают выдаваемое микросхемой напряжение.

Стабилизаторы для питания микросхем

Рассмотрим методы подключения к питанию цифровых приборов, сделанных самостоятельно, на микроконтроллерах. Любое электронное устройство требует для нормальной работы правильное подключение питания. Блок питания рассчитывается на определенную мощность. На его выходе устанавливается конденсатор значительной величины емкости для выравнивания импульсов напряжения.

Блоки питания без стабилизации, применяемые для роутеров, сотовых телефонов и другой техники, не сочетаются с питанием микроконтроллеров напрямую. Выходное напряжение этих блоков изменяется, и зависит от подключенной мощности. Исключением из этого правила являются зарядные блоки для смартфонов с USB портом, на котором выходит 5 В.

Схема работы стабилизатора, сочетающаяся со всеми микросхемами этого типа:

Если разобрать стабилизатор и посмотреть его внутренности, то схема выглядела бы следующим образом:

Для электронных устройств не чувствительных к точности напряжения, такой прибор подойдет. Но для точной аппаратуры нужна качественная схема. В нашем случае стабилизатор 7805 выдает напряжение в интервале 4,75-5,25 В, но нагрузка по току не должна быть больше 1 А. Нестабильное входное напряжение колеблется в интервале 7,5-20 В. При этом выходное значение будет постоянно равно 5 В. Это является достоинством стабилизаторов.

При возрастании нагрузки, которую может выдать микросхема (до 15 Вт), прибор лучше обеспечить охлаждением вентилятором с установленным радиатором.

Работоспособная схема стабилизатора:

Технические данные:

  • Наибольший ток 1,5 А.
  • Интервал входного напряжения – до 40 вольт.
  • Выход – 5 В.

Во избежание перегрева стабилизатора, необходимо поддерживать наименьшее входное напряжение микросхемы. В нашем случае входное напряжение 7 вольт.

Лишнюю величину мощности микросхема рассеивает на себе. Чем выше входное напряжение на микросхеме, тем выше потребляемая мощность, которая преобразуется в нагревание корпуса. В итоге микросхема перегреется и сработает защита, устройство отключится.

Стабилизатор напряжения 5 вольт

Такое устройство имеет отличие от аналогичных приборов в своей простоте и приемлемой стабилизации. В нем использована микросхема К155J1А3. Этот стабилизатор использовался для цифровых устройств.

Устройство состоит из рабочих узлов: запуска, источника образцового напряжения, схемы сравнения, усилителя тока, ключа на транзисторах, накопителя индуктивной энергии с коммутатором на диодах, фильтров входа и выхода.

После подключения питания начинает действовать узел запуска, который выполнен в виде стабилизатора напряжения. На эмиттере транзистора возникает напряжение 4 В. Диод VD3 закрыт. В итоге включается образцовое напряжение и усилитель тока.

Ключ на транзисторах закрыт. На выходе усилителя образуется импульс напряжения, который открывает ключ, пропускающий ток на накопитель энергии. В стабилизаторе включается схема отрицательной связи, устройство переходит в режим работы.

Все применяемые детали тщательно проверяются. Перед установкой на плату резистора, его значение делают равным 3,3 кОм. Стабилизатор вначале подключают на 8 вольт с нагрузкой 10 Ом, далее, при необходимости устанавливают его на 5 вольт.

В этой статье мы рассмотрим возможности и способы питания цифровых устройств собранных своими руками, в частности на . Ни для кого не секрет, что залогом успешной работы любого устройства, является его правильное запитывание. Разумеется, блок питания должен быть способен выдавать требуемую для питания устройства мощность, иметь на выходе электролитический конденсатор большой емкости, для сглаживания пульсаций и желательно быть стабилизированным.

Последнее подчеркну особенно, разные нестабилизированные блоки питания типа зарядных устройств от сотовых телефонов, роутеров и подобной техники не подходят для питания микроконтроллеров и других цифровых устройств напрямую. Так как напряжение на выходе таких блоков питания меняется, в зависимости от мощности подключенной нагрузки. Исключение составляют стабилизированные зарядные устройства, с выходом USB, выдающие на выходе 5 вольт, вроде зарядок от смартфонов.

Многих начинающих изучать электронику, да и просто интересующихся, думаю шокировал тот факт: на адаптере питания например от приставки Денди , да и любом другом подобном нестабилизированном может быть написано 9 вольт DC (или постоянный ток), а при измерении мультиметром щупами подключенными к контактам штекера БП на экране мультиметра все 14, а то и 16. Такой блок питания может использоваться при желании для питания цифровых устройств, но должен быть собран стабилизатор на микросхеме 7805, либо КРЕН5. Ниже на фото микросхема L7805CV в корпусе ТО-220.

Такой стабилизатор имеет легкую схему подключения, из обвеса микросхемы, то есть из тех деталей которые необходимы для её работы нам требуются всего 2 керамических конденсатора на 0.33 мкф и 0.1 мкф. Схема подключения многим известна и взята из Даташита на микросхему:

Соответственно на вход такого стабилизатора мы подаем напряжение, или соединяем его с плюсом блока питания. А минус соединяем с минусом микросхемы, и подаем напрямую на выход.

И получаем на выходе, требуемые нам стабильные 5 Вольт, к которым при желании, если сделать соответствующий разъем, можно подключать кабель USB и заряжать телефон, mp3 плейер или любое другое устройство с возможностью заряда от USB порта.

Стабилизатор снижение с 12 до 5 вольт — схема

Автомобильное зарядное устройство с выходом USB всем давно известно. Внутри оно устроено по такому же принципу, то есть стабилизатор, 2 конденсатора и 2 разъема.

Как пример для желающих собрать подобное зарядное своими руками или починить существующее приведу его схему, дополненную индикацией включения на светодиоде:

Цоколевка микросхемы 7805 в корпусе ТО-220 изображена на следующих рисунках. При сборке, следует помнить о том, что цоколевка у микросхем в разных корпусах отличается:

При покупке микросхемы в радиомагазине, следует спрашивать стабилизатор, как L7805CV в корпусе ТО-220. Эта микросхема может работать без радиатора при токе до 1 ампера. Если требуется работа при больших токах, микросхему нужно установить на радиатор.

Разумеется, эта микросхема существует и в других корпусах, например ТО-92, знакомый всем по маломощным транзисторам. Этот стабилизатор работает при токах до 100 миллиампер. Минимальное напряжение на входе, при котором стабилизатор начинает работать, составляет 6.7 вольт, стандартное от 7 вольт. Фото микросхемы в корпусе ТО-92 приведено ниже:

Цоколевка микросхемы, в корпусе ТО-92, как уже было написано выше, отличается от цоколевки микросхемы в корпусе ТО-220. Её мы можем видеть на следующем рисунке, как из него становится ясно, что ножки расположены зеркально, по отношению к ТО-220:

Разумеется, стабилизаторы выпускают на разное напряжение, например 12 вольт, 3.3 вольта и другие. Главное не забывать, что входное напряжение, должно быть минимум на 1.7 — 3 вольта больше выходного.

Микросхема 7833 — схема

На следующем рисунке приведена цоколевка стабилизатора 7833 в корпусе ТО-92. Такие стабилизаторы применяются для запитывания в устройствах на микроконтроллерах дисплеев, карт памяти и другой периферии, требующей более низковольтного питания, чем 5 вольт, основное питание микроконтроллера.

Стабилизатор для питания МК

Я пользуюсь для запитывания собираемых и отлаживаемых на макетной плате устройств на микроконтроллерах, стабилизатором в корпусе, как на фото выше. Питание подается от нестабилизированного адаптера через гнездо на плате устройства. Его принципиальная схема приведена на рисунке далее:

При подключении микросхемы нужно строго соответствовать цоколевке. Если ножки спутать, даже одного включения достаточно, чтобы вывести стабилизатор из строя, так что при включении нужно быть внимательным. Автор материала — AKV.

L7805 трехвыводной стабилизатор напряжения

 Трехвыводной стабилизатор напряжения L7805. Микросхема выпускается в двух видах:  пластик  ТО-220 и металл  ТО-3.

 Три вывода (слева на право)  ввод —  минус — выход.


Последних две цифры указывают на стабилизированное напряжение микросхемы:  7805  —  5 вольт, 7806  —  6 вольт,  7824  — 24 вольт.
Схема подключения стабилизатора, распространяется на все микросхемы этой серии:

Принципиальная схема стабилизатора:

Output voltage — выходное напряжение.

Input voltage — входное напряжение.

7805  выдает выходное напряжение 5 Вольт.

Рекомендуемое входное напряжение производители установили напряжение в 10 Вольт.

Но, бывает так, что выходное стабилизированное напряжение иногда бывает или чуть занижено, или чуть завышено. Для электронных безделушек доли вольт не ощущаются, но для прецизионной  аппаратуры лучше все таки собирать свои схемы. Здесь мы видим, что стабилизатор 7805 может нам выдать одно из напряжений диапазона 4.75 — 5.25 Вольт, но при этом должны соблюдаться условия (conditions), что ток на выходе в нагрузке не будет превышать одного Ампера. Не стабилизированное постоянное напряжение может варьироваться в диапазоне от 7.5  и до 20 Вольт, при это на выходе будет всегда 5 Вольт. В этом то и есть большой плюс стабилизаторов.
При большой нагрузке, а эта микросхема способна отдавать мощность порядка 15 Ватт, стабилизатор лучше оснастить радиатором и по возможности с вентилятором.

Более полная схема стабилизатора:

Для того, чтобы стабилизатор не перегревать, нужно придерживаться нужного минимального напряжения на входе микросхемы, то есть если у нас L7805, то на вход подаем 7-8 вольт.
Это связано с тем,  что излишнюю мощность стабилизатор будет рассеивать на себе.

Формула мощности P=IU, где U — напряжение, а  I — сила тока.

Следовательно, чем больше входное напряжение стабилизатора, тем больше мощность, потребляемая им.

А излишняя мощность — это нагрев. В результате нагрева такой стабилизатор может перегреться и войти в состояние защиты, при котором дальнейшая работа стабилизатора прекращается.

=================================================================================================================================



L7805cv схема регулируемый стабилизатор. Схема подключения стабилизатора L7805

В настоящее время тяжело найти какое-либо электронное устройство не использующее стабилизированный источник питания. В основном в качестве источника питания, для подавляющего большинства различных радиоэлектронных устройств, рассчитанных на работу от 5 вольт, наилучшим вариантом будет применение трехвыводного интегрального 78L05 .

Описание стабилизатора 78L05

Данный стабилизатор не дорогой и прост в применении, что позволяет облегчить проектирование радиоэлектронных схем со значительным числом печатных плат, к которым подается нестабилизированное постоянное напряжение, и на каждой плате отдельно монтируется свой стабилизатор.

Микросхема — стабилизатор 78L05 (7805) имеет тепловую защиту, а также встроенную систему предохраняющую стабилизатор от перегрузки по току. Тем не менее, для более надежной работы желательно применять диод, позволяющий защитить стабилизатор от короткого замыкания во входной цепи.

Технические параметры и цоколевка стабилизатора 78L05:

  • Входное напряжение: от 7 до 20 вольт.
  • Выходное напряжение: от 4,5 до 5,5 вольт.
  • Выходной ток (максимальный): 100 мА.
  • Ток потребления (стабилизатором): 5,5 мА.
  • Допустимая разница напряжений вход-выход: 1,7 вольт.
  • Рабочая температура: от -40 до +125 °C.

Аналоги стабилизатора 78L05 (7805)

Существуют два типа данной микросхемы: мощный 7805 (ток нагрузки до 1А) и маломощный 78L05 (ток нагрузки до 0,1А). Зарубежным аналогом 7805 является ka7805. Отечественными аналогами являются для 78L05 — КР1157ЕН5, а для 7805 — 142ЕН5

Схема включения 78L05

Типовая схема включения стабилизатора 78L05 (по datasheet) легка и не требует большого количества дополнительных радиоэлементов.

С1 на входе необходим для ликвидации ВЧ помех при подаче входного напряжения. Конденсатор С2 на выходе стабилизатора, как и в любом другом источнике питания, обеспечивает стабильность блока питания при резком изменении тока нагрузки, а так же уменьшает степень пульсаций.

При разработке блока питания необходимо иметь в виду, что для устойчивой работы стабилизатора 78L05 напряжение на входе должно быть не менее 7 и не более 20 вольт.

Ниже приводятся несколько примеров использования интегрального стабилизатора 78L05.

Лабораторный блок питания на 78L05

Данная схема отличается своей оригинальностью, из-за нестандартного применения микросхемы , источником опорного напряжения которого служит стабилизатор 78L05. Поскольку максимально допустимое входное напряжение для 78L05 составляет 20 вольт, то для предотвращения выхода 78L05 из строя в схему добавлен параметрический стабилизатор на стабилитроне VD1 и резисторе R1.

Микросхема TDA2030 подключена по типу неинвертирующего усилителя. При таком подключении коэффициент усиления равен 1+R4/R3 (в данном случае 6). Таким образом, напряжение на выходе блока питания, при изменении сопротивления резистора R2, будет меняться от 0 и до 30 вольт (5 вольт х 6). Если нужно изменить максимальное выходное напряжение, то это можно сделать путем подбора подходящего сопротивления резистора R3 или R4.

Бестрансформаторный блок питания на 5 вольт

данная характеризуется повышенной стабильностью, отсутствием нагрева элементов и состоит из доступных радиодеталей.

Структура блока питания включает в себя: индикатор включения на светодиоде HL1, вместо обычного трансформатора — гасящая цепь на элементах C1 и R2, диодный выпрямительный мост VD1, конденсаторы для уменьшения пульсаций, стабилитрон VD2 на 9 вольт и интегральный стабилизатор напряжения 78L05 (DA1). Необходимость в стабилитроне вызвана тем, что напряжение с выхода диодного моста равно приблизительно 100 вольт и это может вывести стабилизатор 78L05 из строя. Можно использовать любой стабилитрон с напряжением стабилизации от 8…15 вольт.

Внимание! Так как схема не имеет гальванической развязки с электросетью, следует соблюдать осторожность при наладке и использовании блока питания.

Простой регулируемый источник питания на 78L05

Диапазон регулируемого напряжения в данной схеме составляет от 5 до 20 вольт. Изменение выходного напряжения производится при помощи переменного резистора R2. Максимальный ток нагрузки составляет 1,5 ампер. Стабилизатор 78L05 лучше всего заменить на 7805 или его отечественный аналог КР142ЕН5А. Транзистор VT1 можно заменить на . Мощный транзистор VT2 желательно разместить на радиаторе с площадью не менее 150 кв. см.

Схема универсального зарядного устройства

Эта схема зарядного устройства достаточно проста и универсальна. Зарядка позволяет заряжать всевозможные типы аккумуляторных батарей: литиевые, никелевые, а так же маленькие свинцовые аккумуляторы используемые в бесперебойниках.

Известно, что при зарядке аккумуляторов важен стабильный ток зарядки, который должен составлять примерно 1/10 часть от емкости аккумулятора. Постоянство зарядного тока обеспечивает стабилизатор 78L05 (7805). У зарядника 4-е диапазона тока зарядки: 50, 100, 150 и 200 мА, которые определяются сопротивлениями R4…R7 соответственно. Исходя из того, что на выходе стабилизатора 5 вольт, то для получения допустим 50 мА необходим резистор на 100 Ом (5В / 0,05 А = 100) и так для всех диапазонов.

Так же схема снабжена индикатором, построенном на двух транзисторах VT1, VT2 и светодиоде HL1. Светодиод гаснет при окончании зарядки аккумулятора.

Регулируемый источник тока

По причине отрицательно обратной связи, следующей через сопротивление нагрузки, на входе 2 (инвертирующий) микросхемы TDA2030 (DA2) находится напряжение Uвх. Под влиянием данного напряжения сквозь нагрузку течет ток: Ih = Uвх / R2. Исходя из данной формулы, ток, протекающий через нагрузку, не находится в зависимости от сопротивления этой нагрузки.

Таким образом, меняя напряжение поступающее с переменного резистора R1 на вход 1 DA2 от 0 и до 5 В, при постоянном значении резистора R2 (10 Ом), можно изменять ток протекающий через нагрузку в диапазоне от 0 до 0,5 А.

Подобная схема может быть с успехом применена в качестве зарядного устройства для зарядки всевозможных аккумуляторов. Зарядный ток постоянен во время всего процесса зарядки и не находится в зависимости от уровня разряженности аккумулятора или от непостоянства питающей сети. Предельный ток заряда, можно менять путем уменьшения или увеличения сопротивление резистора R2.

(161,0 Kb, скачано: 6 295)


Эта небольшая статья посвящена трехвыводному стабилизатору напряжения L7805 . Микросхема выпускается в двух видах, в пластмассе — ТО-220 и металле — ТО-3. Три вывода, смотреть слева на право — ввод, минус, выход.

Последних две цифры указывают на стабилизированное напряжение микросхемы — 7805-5 вольт соответственно, 7806-6в…. 7824-наверняка уже догадываемся сколько. Также вас могут заинтересовать жилетки для хора мальчиков , подробнее на сайте по ссылке.
Вот схема подключения стабилизатора , которая подходит для всех микросхем этой серии:

На конденсаторы малой емкости не смотрим, желательно поставить побольше.
Ну а это стабилизатор изнутри:


Офигеть, да? И все это помещается…. .Чудо техники.

Итак, нас интересуют вот эти характеристики. Output voltage — выходное напряжение. Input voltage — входное напряжение. Ищем наш 7805. Он выдает нам выходное напряжение 5 Вольт. Желательным входным напряжением производители отметили напряжение в 10 Вольт. Но, бывает так, что выходное стабилизированное напряжение иногда бывает или чуть занижено, или чуть завышено. Для электронных безделушек доли вольт не ощущаются, но для презеционной (точной) аппаратуры лучше все таки собирать свои схемы. Здесь мы видим, что стабилизатор 7805 может нам выдать одно из напряжений диапазона 4.75 — 5.25 Вольт, но при этом должны соблюдаться условия (conditions), что ток на выходе в нагрузке не будет превышать одного Ампера. Нестабилизированное постоянное напряжение может «колыхаться» в диапазоне от 7.5 и до 20 Вольт, при это на выходе будет всегда 5 Вольт. В этом то и есть большой плюс стабилизаторов.
При большой нагрузке, а эта микросхема способна дать мощность аж 15 Ватт, стаб лучше снабдить радиатором и по возможности или по хотению, для большего и быстрого охлаждения, прикрутить ему кулер, как в компе.
Вот и нормальная схема стабилизатора:

Технические параметры

Корпус… to-220
Максимальный ток нагрузки, А… 1.5
Диапазон допустимых входных напряжений, В… 40
Выходное напряжение, В… 5
в помощь.

Для того, чтобы стабилизатор не перегревать, нужно придерживаться нужного минимального напряжения на входе микросхемы, то есть если у нас L7805, то на вход пускаем 7-8 вольт, если 12 — 14-15 вольт.
Это связано с тем, что излишнюю мощность стабилизатор будет рассеивать на себе. Как вы помните, формула мощности P=IU, где U — напряжение, а I — сила тока. Следовательно, чем больше входное напряжение стабилизатора, тем больше мощность, потребляемая им. А излишняя мощность — это и есть нагрев. В результате нагрева такой стабилизатор может перегреться и войти в состояние защиты, при котором дальнейшая работа стабилизатора прекращается.

В этой статье мы рассмотрим возможности и способы питания цифровых устройств собранных своими руками, в частности на . Ни для кого не секрет, что залогом успешной работы любого устройства, является его правильное запитывание. Разумеется, блок питания должен быть способен выдавать требуемую для питания устройства мощность, иметь на выходе электролитический конденсатор большой емкости, для сглаживания пульсаций и желательно быть стабилизированным.

Последнее подчеркну особенно, разные нестабилизированные блоки питания типа зарядных устройств от сотовых телефонов, роутеров и подобной техники не подходят для питания микроконтроллеров и других цифровых устройств напрямую. Так как напряжение на выходе таких блоков питания меняется, в зависимости от мощности подключенной нагрузки. Исключение составляют стабилизированные зарядные устройства, с выходом USB, выдающие на выходе 5 вольт, вроде зарядок от смартфонов.

Многих начинающих изучать электронику, да и просто интересующихся, думаю шокировал тот факт: на адаптере питания например от приставки Денди , да и любом другом подобном нестабилизированном может быть написано 9 вольт DC (или постоянный ток), а при измерении мультиметром щупами подключенными к контактам штекера БП на экране мультиметра все 14, а то и 16. Такой блок питания может использоваться при желании для питания цифровых устройств, но должен быть собран стабилизатор на микросхеме 7805, либо КРЕН5. Ниже на фото микросхема L7805CV в корпусе ТО-220.

Такой стабилизатор имеет легкую схему подключения, из обвеса микросхемы, то есть из тех деталей которые необходимы для её работы нам требуются всего 2 керамических конденсатора на 0.33 мкф и 0.1 мкф. Схема подключения многим известна и взята из Даташита на микросхему:

Соответственно на вход такого стабилизатора мы подаем напряжение, или соединяем его с плюсом блока питания. А минус соединяем с минусом микросхемы, и подаем напрямую на выход.

И получаем на выходе, требуемые нам стабильные 5 Вольт, к которым при желании, если сделать соответствующий разъем, можно подключать кабель USB и заряжать телефон, mp3 плейер или любое другое устройство с возможностью заряда от USB порта.

Стабилизатор снижение с 12 до 5 вольт — схема

Автомобильное зарядное устройство с выходом USB всем давно известно. Внутри оно устроено по такому же принципу, то есть стабилизатор, 2 конденсатора и 2 разъема.

Как пример для желающих собрать подобное зарядное своими руками или починить существующее приведу его схему, дополненную индикацией включения на светодиоде:

Цоколевка микросхемы 7805 в корпусе ТО-220 изображена на следующих рисунках. При сборке, следует помнить о том, что цоколевка у микросхем в разных корпусах отличается:

При покупке микросхемы в радиомагазине, следует спрашивать стабилизатор, как L7805CV в корпусе ТО-220. Эта микросхема может работать без радиатора при токе до 1 ампера. Если требуется работа при больших токах, микросхему нужно установить на радиатор.

Разумеется, эта микросхема существует и в других корпусах, например ТО-92, знакомый всем по маломощным транзисторам. Этот стабилизатор работает при токах до 100 миллиампер. Минимальное напряжение на входе, при котором стабилизатор начинает работать, составляет 6.7 вольт, стандартное от 7 вольт. Фото микросхемы в корпусе ТО-92 приведено ниже:

Цоколевка микросхемы, в корпусе ТО-92, как уже было написано выше, отличается от цоколевки микросхемы в корпусе ТО-220. Её мы можем видеть на следующем рисунке, как из него становится ясно, что ножки расположены зеркально, по отношению к ТО-220:

Разумеется, стабилизаторы выпускают на разное напряжение, например 12 вольт, 3.3 вольта и другие. Главное не забывать, что входное напряжение, должно быть минимум на 1.7 — 3 вольта больше выходного.

Микросхема 7833 — схема

На следующем рисунке приведена цоколевка стабилизатора 7833 в корпусе ТО-92. Такие стабилизаторы применяются для запитывания в устройствах на микроконтроллерах дисплеев, карт памяти и другой периферии, требующей более низковольтного питания, чем 5 вольт, основное питание микроконтроллера.

Стабилизатор для питания МК

Я пользуюсь для запитывания собираемых и отлаживаемых на макетной плате устройств на микроконтроллерах, стабилизатором в корпусе, как на фото выше. Питание подается от нестабилизированного адаптера через гнездо на плате устройства. Его принципиальная схема приведена на рисунке далее:

При подключении микросхемы нужно строго соответствовать цоколевке. Если ножки спутать, даже одного включения достаточно, чтобы вывести стабилизатор из строя, так что при включении нужно быть внимательным. Автор материала — AKV.

Интегральный стабилизатор L7805 CV – обычный трехвыводной стабилизатор положительного напряжения на 5В. Выпускается фирмой STMircoelectronics, примерная цена около 1 $. Выполнен в стандартном корпусе TO -220 (см. рисунок) , в котором выполнено много транзисторов, однако, предназначение у него совсем другое.

В маркировке серии 78ХХ последние две цифры обозначают номинал стабилизируемого напряжения, например:

  1. 7805 — стабилизация на 5 В;
  2. 7812 — стабилизация на 12 В;
  3. 7815 — стабилизация на 15 В и т.д.

Серия 79 предназначена для отрицательного выходного напряжения.

Используется для стабилизации напряжения в различных низковольтных схемах. Очень удобно использовать, когда необходимо обеспечить точность подаваемого напряжения, не требуется городить сложных схем стабилизации, а все это можно заменить одной микросхемой и парочкой конденсаторов.

Схема подключения L7805CV

Схема подключения L 7805 CV довольно проста, для работы необходимо согласно datasheet повесить конденсаторы по входу 0,33 мкФ, и по выходу 0,1 мкФ. Важно при монтаже или при конструировании, конденсаторы расположить максимально близко к выводам микросхемы. Делается это чтобы обеспечить максимальный уровень стабилизации и уменьшению помех.

По характеристикам стабилизатор L7805CV работоспособен при подаче входного постоянного напряжения в пределах от 7,5 до 25 В. На выходе микросхемы будет стабильное постоянное напряжение в 5 Вольт. В этом состоит вся прелесть микросхемы L7805CV.

Проверка работоспособности L7805CV

Как проверить работоспособность микросхемы? Для начала можно просто прозвонить выводы мультиметром , если хоть в одном случае наблюдается закоротка, то это однозначно указывает на неисправность элемента. При наличии у вас источника питания на 7 В и выше, можно собрать схему согласно датащита, приведенную выше, и подать на вход питание, на выходе мультиметром фиксируем напряжение в 5 В, соответственно элемент абсолютно работоспособен. Третий способ более трудоемкий, в случае если у вас отсутствует источник питания. Однако в этом случае вы параллельно получите и источник питания на 5 В. Необходимо собрать схему с выпрямительным мостом согласно рисункe, представленного ниже.

Для проверки нужен понижающий трансформатор с коэффициентом трансформации в 18 — 20 и выпрямительный мост, дальнейший обвес стандартный два конденсатора на стабилизатор и все, источник питания на 5 В готов. Значения номиналов конденсаторов тут завышены по отношению к схеме включения L7805 в datasheet, это связано с тем, чтобы лучше сгладить пульсации напряжения после выпрямительного моста. Для более безопасной работы, желательно добавить индикацию для визуализации включения прибора. Тогда схема приобретет такой вид:

Если на нагрузке будет много конденсаторов или любой другой емкостной нагрузки, можно защитить стабилизатор обратным диодом, во избежание выгорания элемента при разряде конденсаторов.

Большим плюсом микросхемы является достаточно легкая конструкция и простота использования, в случае, если вам необходимо питание одного значения. Схемы чувствительные к значениям напряжения обязательно должны снабжаться подобными стабилизаторами чтобы предохранить чувствительные к скачкам напряжения элементы.

Характеристики стабилизатора L7805CV, его аналоги

Основные параметры стабилизатора L7805CV:

  1. Входное напряжение — от 7 до 25 В;
  2. Рассеиваемая мощность — 15 Вт;
  3. Выходное напряжение — 4,75…5,25 В;
  4. Выходной ток — до 1,5 А.

Характеристика микросхемы приведена в таблице ниже, данные значения справедливы при условии соблюдения некоторых условий. А именно температура микросхемы находится в пределах от 0 до 125 градусов Цельсия, входном напряжении 10 В, выходном токе 500 мА (если иное не оговорено в условиях, колонка Test conditions), и стандартном обвесе конденсаторами по входу 0,33 мкФ и по выходу 0,1 мкФ.

Из таблицы видно, что стабилизатор прекрасно себя ведет при питании на входе от 7 до 20 В и на выходе будет стабильно выдаваться от 4,75 до 5,25 В. С другой стороны, подача более высоких значений приводит к уже более значительному разбросу выходных значений, поэтому выше 25 В не рекомендуется, а понижение по входу менее 7 В, вообще, приведет к отсутствию напряжения на выходе стабилизатора.

, более 5 Вт, на микросхему необходимо установить радиатор во избежания перегрева стабилизатора, конструкция позволяет это сделать без каких-либо вопросов. Для более точной (прецизионной) техники, естественно, такой стабилизатор не подходит, т.к. имеет значительный разброс номинального напряжения при изменении входного напряжения.

Так как стабилизатор линейный, использовать его в мощных схемах бессмысленно, потребуется стабилизация, построенная на широтно-импульсном моделировании, но для питания небольших устройств , как телефонов, детских игрушек, магнитол и прочих гаджетов, вполне пригоден L7805. Аналог отечественный — КР142ЕН5А или в простонародье «КРЕНКА». По стоимости аналог также находится в одной категории.

Рис.1

Недавно нашел в закромах интересный стабилизатор напряжения 7805UC (аналог UA7805) в корпусе TO-220 рис.1, который когда-то использовался в игровой приставке. Нарыл в Интернете даташит на сей девайс: регулятор обеспечивает стабильное выходное напряжение в пределах 4.8 до 5.2В и ток 1.5А при входном напряжении от 7 до 25В; рабочие температуры от 0 до 125 о С; выходное сопротивление 0.017 Ом. 7805UC может обеспечить пиковые нагрузки по току 2.2А.
В регуляторе реализована возможность управления переменным напряжением (положительное импульсное напряжение) в пределах от 10Гц до 100кГц с малым коэффициентом шумов — 40 мкВ.
Стабилизатор имеет внутренний ограничитель тока при коротком замыкании, а также защиту при тепловой перегрузке. Я думаю это позволит создать хороший лабораторный блок питания (БП), либо стабилизированный блок на напряжение 5В для устройств используемые в условиях в неприемлемых для большинства БП. Особенно если напряжение в сети любит скакать от 150 до 250В. В таких условиях не все БП смогут выдавать рассчитанное напряжение, когда входное напряжение с понижающего трансформатора может плавать от 7 до 20В.


Рис.2

На рис.2 приведена внутренняя архитектура микросхемы. Богатая начинка позволяет обходится скромной обвязкой — это экономит деньги, время и размеры при сборке.


рис.3 типовая схема с фиксированным напряжением и рис.4 регулируемая схема

Типовая схема подключения отображена на рис.3. Регулируемый вариант на рис.4


Рис.5

Блок питание на основе 7805UC рис.5. Необходим понижающий трансформатор ТР1 на 7..25В с выходным током 1-1.5А. Высоковольтный выключатель (1А) и предохранитель 0.5А. Для диодного моста рекомендую использовать 4 диода КД226А, каждый рассчитан на 2А, отказоустойчивые. Конденсаторы С1 и С2 электролитные для напряжения 15В. С1 100мкФх15В первичный фильтр — компенсирует импульсные скачки напряжения от трансформатора. Стабилизатор может сильно греться и необходимо установить радиатор, который будет рассеивать лишнее тепло (чем больше, тем лучше).

Стабилизатор напряжения 7805 характеристики — Морской флот

10шт. L7805CV L7805 7805 к-220 линейный регулятор напряжения 1.5А +5В. US $1.18

Мин. входное напряжение, В:

Макс. входное напряжение, В:35

Выходное напряжение, В:+5

Номинальн выходной ток, А:1.5

Падение напр вх/вых, В:2.5

Число регуляторов в корпусе:1

Ток потребления, mА:6

Точность:4%

Диапазон рабочих температур:0°C … +150°C

Стабилизаторы электрического напряжения это устройства, входящие в состав блока питания и позволяющие держать на выходе блока питания стабильное напряжение. Стабилизаторы электрического напряжения бывают рассчитанные на какое-то фиксированное напряжение на выходе (например 5В, 9В, 12В), а бывают регулируемые стабилизаторы напряжения, у которых есть возможность установить требуемое напряжение в тех пределах, в каких они позволяют.

Все стабилизаторы обязательно рассчитаны на какой-то максимальный ток, который они могут обеспечить. Превышение этого тока грозит выходом стабилизатора из строя. Современные стабилизаторы обязательно оснащаются защитой по току, которая обеспечивает отключение стабилизатора при превышении максимального тока в нагрузке и защитой по перегреву. Наряду со стабилизаторами положительного напряжения существуют стабилизаторы отрицательного напряжения. В основном они используются в двухполярных источниках питания.

7805 — cтабилизатор, выполненный в корпусе, похожем на транзистор и имеет три вывода. См. рисунок. (+5V стабилизированного напряжения и ток 1A). Так же в корпусе имеется отверстие для крепления стабилизатора напряжения 7805 к радиатору охлаждения. 7805 является стабилизатором положительного напряжения. Его зеркальное отражение — 7905 — аналог 7805 для отрицательного напряжения. Т.е. на общем выводе у него будтет +, а на вход будет подаваться -. С его выхода, соответственно, будет сниматься стабилизированное напряжение -5 вольт.
Так же стоит отметить, что для нормальной работы на вход обоим стабилизаторам необходимо подавать напряжение около 10 вольт.
У этого стабилизатора существует маломощный аналог 78L05.

7805 распиновка

У стабилизатора 7805 распиновка следующая. Если смотреть на корпус 7805 как показано на фото выше, то выводы имеют следующую цоколёвку слева направо: вход, общий, выход. Вывод «общий» имеет контакт на корпус. Это необходимо учитывать при монтаже. Стабилизатор 7905 имеет другую распиновку! Слева направо: общий, вход, выход. И на корпусе у него «вход» !

Интегральный стабилизатор L7805 CV – обычный трехвыводной стабилизатор положительного напряжения на 5В. Выпускается фирмой STMircoelectronics, примерная цена около 1 $. Выполнен в стандартном корпусе TO -220 (см. рисунок) , в котором выполнено много транзисторов, однако, предназначение у него совсем другое.

В маркировке серии 78ХХ последние две цифры обозначают номинал стабилизируемого напряжения, например:

  1. 7805 — стабилизация на 5 В;
  2. 7812 — стабилизация на 12 В;
  3. 7815 — стабилизация на 15 В и т.д.

Серия 79 предназначена для отрицательного выходного напряжения.

Используется для стабилизации напряжения в различных низковольтных схемах. Очень удобно использовать, когда необходимо обеспечить точность подаваемого напряжения, не требуется городить сложных схем стабилизации, а все это можно заменить одной микросхемой и парочкой конденсаторов.

Схема подключения L7805CV

Схема подключения L 7805 CV довольно проста, для работы необходимо согласно datasheet повесить конденсаторы по входу 0,33 мкФ, и по выходу 0,1 мкФ. Важно при монтаже или при конструировании, конденсаторы расположить максимально близко к выводам микросхемы. Делается это чтобы обеспечить максимальный уровень стабилизации и уменьшению помех.

По характеристикам стабилизатор L7805CV работоспособен при подаче входного постоянного напряжения в пределах от 7,5 до 25 В. На выходе микросхемы будет стабильное постоянное напряжение в 5 Вольт. В этом состоит вся прелесть микросхемы L7805CV.

Проверка работоспособности L7805CV

Как проверить работоспособность микросхемы? Для начала можно просто прозвонить выводы мультиметром, если хоть в одном случае наблюдается закоротка, то это однозначно указывает на неисправность элемента. При наличии у вас источника питания на 7 В и выше, можно собрать схему согласно датащита, приведенную выше, и подать на вход питание, на выходе мультиметром фиксируем напряжение в 5 В, соответственно элемент абсолютно работоспособен. Третий способ более трудоемкий, в случае если у вас отсутствует источник питания. Однако в этом случае вы параллельно получите и источник питания на 5 В. Необходимо собрать схему с выпрямительным мостом согласно рисункe, представленного ниже.

Для проверки нужен понижающий трансформатор с коэффициентом трансформации в 18 — 20 и выпрямительный мост, дальнейший обвес стандартный два конденсатора на стабилизатор и все, источник питания на 5 В готов. Значения номиналов конденсаторов тут завышены по отношению к схеме включения L7805 в datasheet, это связано с тем, чтобы лучше сгладить пульсации напряжения после выпрямительного моста. Для более безопасной работы, желательно добавить индикацию для визуализации включения прибора. Тогда схема приобретет такой вид:

Если на нагрузке будет много конденсаторов или любой другой емкостной нагрузки, можно защитить стабилизатор обратным диодом, во избежание выгорания элемента при разряде конденсаторов.

Большим плюсом микросхемы является достаточно легкая конструкция и простота использования, в случае, если вам необходимо питание одного значения. Схемы чувствительные к значениям напряжения обязательно должны снабжаться подобными стабилизаторами чтобы предохранить чувствительные к скачкам напряжения элементы.

Характеристики стабилизатора L7805CV, его аналоги

Основные параметры стабилизатора L7805CV:

  1. Входное напряжение — от 7 до 25 В;
  2. Рассеиваемая мощность — 15 Вт;
  3. Выходное напряжение — 4,75…5,25 В;
  4. Выходной ток — до 1,5 А.

Характеристика микросхемы приведена в таблице ниже, данные значения справедливы при условии соблюдения некоторых условий. А именно температура микросхемы находится в пределах от 0 до 125 градусов Цельсия, входном напряжении 10 В, выходном токе 500 мА (если иное не оговорено в условиях, колонка Test conditions), и стандартном обвесе конденсаторами по входу 0,33 мкФ и по выходу 0,1 мкФ.

Из таблицы видно, что стабилизатор прекрасно себя ведет при питании на входе от 7 до 20 В и на выходе будет стабильно выдаваться от 4,75 до 5,25 В. С другой стороны, подача более высоких значений приводит к уже более значительному разбросу выходных значений, поэтому выше 25 В не рекомендуется, а понижение по входу менее 7 В , вообще, приведет к отсутствию напряжения на выходе стабилизатора.

При работе на больших нагрузках, более 5 Вт, на микросхему необходимо установить радиатор во избежания перегрева стабилизатора, конструкция позволяет это сделать без каких-либо вопросов. Для более точной (прецизионной) техники, естественно, такой стабилизатор не подходит, т.к. имеет значительный разброс номинального напряжения при изменении входного напряжения.

Так как стабилизатор линейный, использовать его в мощных схемах бессмысленно, потребуется стабилизация, построенная на широтно-импульсном моделировании, но для питания небольших устройств, как телефонов, детских игрушек, магнитол и прочих гаджетов, вполне пригоден L7805. Аналог отечественный — КР142ЕН5А или в простонародье «КРЕНКА». По стоимости аналог также находится в одной категории.

Устройства, которые входят в схему блока питания, и поддерживают стабильное выходное напряжение, называются стабилизаторами напряжения. Эти устройства рассчитаны на фиксированные значения напряжения выхода: 5, 9 или 12 вольт. Но существуют устройства с наличием регулировки. В них можно установить желаемое напряжение в определенных доступных пределах.

Большинство стабилизаторов предназначены на определенный наибольший ток, который они выдерживают. Если превысить эту величину, то стабилизатор выйдет из строя. Инновационные стабилизаторы оснащены блокировкой по току, обеспечивающей выключение устройства при достижении наибольшего тока в нагрузке и защищены от перегрева. Вместе со стабилизаторами, которые поддерживают положительное значение напряжения, есть и устройства, действующие с отрицательным напряжением. Они применяются в двухполярных блоках питания.

Стабилизатор 7805 изготовлен в корпусе, подобном транзистору. На рисунке видны три вывода. Он рассчитан на напряжение 5 вольт и ток 1 ампер. В корпусе есть отверстие для фиксации стабилизатора к радиатору. Модель 7805 является устройством положительного напряжения.

Зеркальное отображение этого стабилизатора — это его аналог 7905, предназначенный для отрицательного напряжения. На корпусе будет положительное напряжение, на вход поступит отрицательное значение. С выхода снимается -5 В. Чтобы стабилизаторы работали в нормальном режиме, нужно подавать на вход 10 вольт.

Распиновка

Стабилизатор 7805 имеет распиновку, которая показана на рисунке. Общий вывод соединен с корпусом. Во время установки устройства это играет важную роль. Две последние цифры обозначают выдаваемое микросхемой напряжение.

Стабилизаторы для питания микросхем

Рассмотрим методы подключения к питанию цифровых приборов, сделанных самостоятельно, на микроконтроллерах. Любое электронное устройство требует для нормальной работы правильное подключение питания. Блок питания рассчитывается на определенную мощность. На его выходе устанавливается конденсатор значительной величины емкости для выравнивания импульсов напряжения.

Блоки питания без стабилизации, применяемые для роутеров, сотовых телефонов и другой техники, не сочетаются с питанием микроконтроллеров напрямую. Выходное напряжение этих блоков изменяется, и зависит от подключенной мощности. Исключением из этого правила являются зарядные блоки для смартфонов с USB портом, на котором выходит 5 В.

Схема работы стабилизатора, сочетающаяся со всеми микросхемами этого типа:

Если разобрать стабилизатор и посмотреть его внутренности, то схема выглядела бы следующим образом:

Для электронных устройств не чувствительных к точности напряжения, такой прибор подойдет. Но для точной аппаратуры нужна качественная схема. В нашем случае стабилизатор 7805 выдает напряжение в интервале 4,75-5,25 В, но нагрузка по току не должна быть больше 1 А. Нестабильное входное напряжение колеблется в интервале 7,5-20 В. При этом выходное значение будет постоянно равно 5 В. Это является достоинством стабилизаторов.

При возрастании нагрузки, которую может выдать микросхема (до 15 Вт), прибор лучше обеспечить охлаждением вентилятором с установленным радиатором.

Работоспособная схема стабилизатора:

  • Наибольший ток 1,5 А.
  • Интервал входного напряжения – до 40 вольт.
  • Выход – 5 В.

Во избежание перегрева стабилизатора, необходимо поддерживать наименьшее входное напряжение микросхемы. В нашем случае входное напряжение 7 вольт.

Лишнюю величину мощности микросхема рассеивает на себе. Чем выше входное напряжение на микросхеме, тем выше потребляемая мощность, которая преобразуется в нагревание корпуса. В итоге микросхема перегреется и сработает защита, устройство отключится.

Стабилизатор напряжения 5 вольт

Такое устройство имеет отличие от аналогичных приборов в своей простоте и приемлемой стабилизации. В нем использована микросхема К155J1А3. Этот стабилизатор использовался для цифровых устройств.

Устройство состоит из рабочих узлов: запуска, источника образцового напряжения, схемы сравнения, усилителя тока, ключа на транзисторах, накопителя индуктивной энергии с коммутатором на диодах, фильтров входа и выхода.

После подключения питания начинает действовать узел запуска, который выполнен в виде стабилизатора напряжения. На эмиттере транзистора возникает напряжение 4 В. Диод VD3 закрыт. В итоге включается образцовое напряжение и усилитель тока.

Ключ на транзисторах закрыт. На выходе усилителя образуется импульс напряжения, который открывает ключ, пропускающий ток на накопитель энергии. В стабилизаторе включается схема отрицательной связи, устройство переходит в режим работы.

Все применяемые детали тщательно проверяются. Перед установкой на плату резистора, его значение делают равным 3,3 кОм. Стабилизатор вначале подключают на 8 вольт с нагрузкой 10 Ом, далее, при необходимости устанавливают его на 5 вольт.

Как проверить стабилизатор напряжения 7805 мультиметром

Интегральный стабилизатор L7805 CV – обычный трехвыводной стабилизатор положительного напряжения на 5В. Выпускается фирмой STMircoelectronics, примерная цена около 1 $. Выполнен в стандартном корпусе TO -220 (см. рисунок) , в котором выполнено много транзисторов, однако, предназначение у него совсем другое.

В маркировке серии 78ХХ последние две цифры обозначают номинал стабилизируемого напряжения, например:

  1. 7805 — стабилизация на 5 В;
  2. 7812 — стабилизация на 12 В;
  3. 7815 — стабилизация на 15 В и т.д.

Серия 79 предназначена для отрицательного выходного напряжения.

Используется для стабилизации напряжения в различных низковольтных схемах. Очень удобно использовать, когда необходимо обеспечить точность подаваемого напряжения, не требуется городить сложных схем стабилизации, а все это можно заменить одной микросхемой и парочкой конденсаторов.

Схема подключения L7805CV

Схема подключения L 7805 CV довольно проста, для работы необходимо согласно datasheet повесить конденсаторы по входу 0,33 мкФ, и по выходу 0,1 мкФ. Важно при монтаже или при конструировании, конденсаторы расположить максимально близко к выводам микросхемы. Делается это чтобы обеспечить максимальный уровень стабилизации и уменьшению помех.

По характеристикам стабилизатор L7805CV работоспособен при подаче входного постоянного напряжения в пределах от 7,5 до 25 В. На выходе микросхемы будет стабильное постоянное напряжение в 5 Вольт. В этом состоит вся прелесть микросхемы L7805CV.

Проверка работоспособности L7805CV

Как проверить работоспособность микросхемы? Для начала можно просто прозвонить выводы мультиметром, если хоть в одном случае наблюдается закоротка, то это однозначно указывает на неисправность элемента. При наличии у вас источника питания на 7 В и выше, можно собрать схему согласно датащита, приведенную выше, и подать на вход питание, на выходе мультиметром фиксируем напряжение в 5 В, соответственно элемент абсолютно работоспособен. Третий способ более трудоемкий, в случае если у вас отсутствует источник питания. Однако в этом случае вы параллельно получите и источник питания на 5 В. Необходимо собрать схему с выпрямительным мостом согласно рисункe, представленного ниже.

Для проверки нужен понижающий трансформатор с коэффициентом трансформации в 18 — 20 и выпрямительный мост, дальнейший обвес стандартный два конденсатора на стабилизатор и все, источник питания на 5 В готов. Значения номиналов конденсаторов тут завышены по отношению к схеме включения L7805 в datasheet, это связано с тем, чтобы лучше сгладить пульсации напряжения после выпрямительного моста. Для более безопасной работы, желательно добавить индикацию для визуализации включения прибора. Тогда схема приобретет такой вид:

Если на нагрузке будет много конденсаторов или любой другой емкостной нагрузки, можно защитить стабилизатор обратным диодом, во избежание выгорания элемента при разряде конденсаторов.

Большим плюсом микросхемы является достаточно легкая конструкция и простота использования, в случае, если вам необходимо питание одного значения. Схемы чувствительные к значениям напряжения обязательно должны снабжаться подобными стабилизаторами чтобы предохранить чувствительные к скачкам напряжения элементы.

Характеристики стабилизатора L7805CV, его аналоги

Основные параметры стабилизатора L7805CV:

  1. Входное напряжение — от 7 до 25 В;
  2. Рассеиваемая мощность — 15 Вт;
  3. Выходное напряжение — 4,75…5,25 В;
  4. Выходной ток — до 1,5 А.

Характеристика микросхемы приведена в таблице ниже, данные значения справедливы при условии соблюдения некоторых условий. А именно температура микросхемы находится в пределах от 0 до 125 градусов Цельсия, входном напряжении 10 В, выходном токе 500 мА (если иное не оговорено в условиях, колонка Test conditions), и стандартном обвесе конденсаторами по входу 0,33 мкФ и по выходу 0,1 мкФ.

Из таблицы видно, что стабилизатор прекрасно себя ведет при питании на входе от 7 до 20 В и на выходе будет стабильно выдаваться от 4,75 до 5,25 В. С другой стороны, подача более высоких значений приводит к уже более значительному разбросу выходных значений, поэтому выше 25 В не рекомендуется, а понижение по входу менее 7 В , вообще, приведет к отсутствию напряжения на выходе стабилизатора.

При работе на больших нагрузках, более 5 Вт, на микросхему необходимо установить радиатор во избежания перегрева стабилизатора, конструкция позволяет это сделать без каких-либо вопросов. Для более точной (прецизионной) техники, естественно, такой стабилизатор не подходит, т.к. имеет значительный разброс номинального напряжения при изменении входного напряжения.

Так как стабилизатор линейный, использовать его в мощных схемах бессмысленно, потребуется стабилизация, построенная на широтно-импульсном моделировании, но для питания небольших устройств, как телефонов, детских игрушек, магнитол и прочих гаджетов, вполне пригоден L7805. Аналог отечественный — КР142ЕН5А или в простонародье «КРЕНКА». По стоимости аналог также находится в одной категории.

Интегральный стабилизатор L7805 CV – обычный трехвыводной стабилизатор положительного напряжения на 5В. Выпускается фирмой STMircoelectronics, примерная цена около 1 $. Выполнен в стандартном корпусе TO -220 (см. рисунок) , в котором выполнено много транзисторов, однако, предназначение у него совсем другое.

В маркировке серии 78ХХ последние две цифры обозначают номинал стабилизируемого напряжения, например:

  1. 7805 — стабилизация на 5 В;
  2. 7812 — стабилизация на 12 В;
  3. 7815 — стабилизация на 15 В и т.д.

Серия 79 предназначена для отрицательного выходного напряжения.

Используется для стабилизации напряжения в различных низковольтных схемах. Очень удобно использовать, когда необходимо обеспечить точность подаваемого напряжения, не требуется городить сложных схем стабилизации, а все это можно заменить одной микросхемой и парочкой конденсаторов.

Схема подключения L7805CV

Схема подключения L 7805 CV довольно проста, для работы необходимо согласно datasheet повесить конденсаторы по входу 0,33 мкФ, и по выходу 0,1 мкФ. Важно при монтаже или при конструировании, конденсаторы расположить максимально близко к выводам микросхемы. Делается это чтобы обеспечить максимальный уровень стабилизации и уменьшению помех.

По характеристикам стабилизатор L7805CV работоспособен при подаче входного постоянного напряжения в пределах от 7,5 до 25 В. На выходе микросхемы будет стабильное постоянное напряжение в 5 Вольт. В этом состоит вся прелесть микросхемы L7805CV.

Проверка работоспособности L7805CV

Как проверить работоспособность микросхемы? Для начала можно просто прозвонить выводы мультиметром, если хоть в одном случае наблюдается закоротка, то это однозначно указывает на неисправность элемента. При наличии у вас источника питания на 7 В и выше, можно собрать схему согласно датащита, приведенную выше, и подать на вход питание, на выходе мультиметром фиксируем напряжение в 5 В, соответственно элемент абсолютно работоспособен. Третий способ более трудоемкий, в случае если у вас отсутствует источник питания. Однако в этом случае вы параллельно получите и источник питания на 5 В. Необходимо собрать схему с выпрямительным мостом согласно рисункe, представленного ниже.

Для проверки нужен понижающий трансформатор с коэффициентом трансформации в 18 — 20 и выпрямительный мост, дальнейший обвес стандартный два конденсатора на стабилизатор и все, источник питания на 5 В готов. Значения номиналов конденсаторов тут завышены по отношению к схеме включения L7805 в datasheet, это связано с тем, чтобы лучше сгладить пульсации напряжения после выпрямительного моста. Для более безопасной работы, желательно добавить индикацию для визуализации включения прибора. Тогда схема приобретет такой вид:

Если на нагрузке будет много конденсаторов или любой другой емкостной нагрузки, можно защитить стабилизатор обратным диодом, во избежание выгорания элемента при разряде конденсаторов.

Большим плюсом микросхемы является достаточно легкая конструкция и простота использования, в случае, если вам необходимо питание одного значения. Схемы чувствительные к значениям напряжения обязательно должны снабжаться подобными стабилизаторами чтобы предохранить чувствительные к скачкам напряжения элементы.

Характеристики стабилизатора L7805CV, его аналоги

Основные параметры стабилизатора L7805CV:

  1. Входное напряжение — от 7 до 25 В;
  2. Рассеиваемая мощность — 15 Вт;
  3. Выходное напряжение — 4,75…5,25 В;
  4. Выходной ток — до 1,5 А.

Характеристика микросхемы приведена в таблице ниже, данные значения справедливы при условии соблюдения некоторых условий. А именно температура микросхемы находится в пределах от 0 до 125 градусов Цельсия, входном напряжении 10 В, выходном токе 500 мА (если иное не оговорено в условиях, колонка Test conditions), и стандартном обвесе конденсаторами по входу 0,33 мкФ и по выходу 0,1 мкФ.

Из таблицы видно, что стабилизатор прекрасно себя ведет при питании на входе от 7 до 20 В и на выходе будет стабильно выдаваться от 4,75 до 5,25 В. С другой стороны, подача более высоких значений приводит к уже более значительному разбросу выходных значений, поэтому выше 25 В не рекомендуется, а понижение по входу менее 7 В , вообще, приведет к отсутствию напряжения на выходе стабилизатора.

При работе на больших нагрузках, более 5 Вт, на микросхему необходимо установить радиатор во избежания перегрева стабилизатора, конструкция позволяет это сделать без каких-либо вопросов. Для более точной (прецизионной) техники, естественно, такой стабилизатор не подходит, т.к. имеет значительный разброс номинального напряжения при изменении входного напряжения.

Так как стабилизатор линейный, использовать его в мощных схемах бессмысленно, потребуется стабилизация, построенная на широтно-импульсном моделировании, но для питания небольших устройств, как телефонов, детских игрушек, магнитол и прочих гаджетов, вполне пригоден L7805. Аналог отечественный — КР142ЕН5А или в простонародье «КРЕНКА». По стоимости аналог также находится в одной категории.

78l05 схема включения

78l05 схема включения — это самый популярный пяти вольтовый стабилизатор напряжения, аналог маломощной микросхемы 7805. В данной статье публикуется описание, параметры и сама схема включения прибора 78L05. В сущности чуть ли не каждая фирма в мире, которая создает интегральные микросхемы, выпустила свой аналоговый элемент этого чипа. Определение производителя данного электронного элемента читается по первым двум буквам, например: LM78L05 (TAIWAN SEMICONDUCTOR), TS78L05 (TAEJIN Technology HTC Korea).

Естественно, чтобы знать точные параметры электронного прибора, для этого конечно нужно воспользоваться официальным даташитом. Хотя и в официальной спецификации 78l05 схема включения есть некоторые нюансы, в частности это представленный эскиз расположения выводов, который не достаточно графически ясно выполнен. А когда приходится делать какой-либо ремонт или производить наладку устройства, то приходится смотреть одновременно на два изображения.

То-есть определять название и порядковый номер вывода и дополнительно смотреть где расположен вывод на самом корпусе. Несмотря на то, что на этом чипе вывод под номером 1 является выходной шиной, а последний вывод входным, на практике несколько раз дезориентировало меня. В итоге я неправильно делал разводку печатной платы. Чтобы впредь не повторить таких курьезов, я нанес обозначения выводов непосредственно на эскизы корпусов: ТО-92, SOT-89, SO-8.

78L05 схема включения

Представленная здесь микросхема наверное самая простая по своей конструкции, в составе которой находятся всего-навсего сам стабилизатор и пара конденсаторов. Для обеспечения корректной работы прибора, а также чтобы избежать возможности генерирования пульсирующих напряжений, на входном и выходном трактах нужно подключить конденсаторы. Номинальные значения подключаемых емкостей должны быть не менее 0,33 мкФ и 0,1 мкФ соответственно.

При использовании для питания стабилизатора выпрямленного напряжения с частотой 50Гц, то тогда емкость по входу необходимо увеличить. Лучше установить электролитический конденсатор, который имеет большее последовательное сопротивление. В этом варианте нужно электролит зашунтировать керамическим конденсатором.

Характеристики параметров стабилизатора напряжения 78L05

  • Напряжение на выходе +5v.
  • Ток на выходе 0,1 А.
  • Оптимальное выходное напряжение от +7v до + 20v.
  • Оптимальный диапазон температур от 0 до 130 °C.

Если есть необходимость в получении отрицательного стабилизированного напряжения -5v, то тогда нужно воспользоваться микросхемой 79L05. Ориентироваться в обозначениях очень просто — вторая цифра в коде означает, что этот прибор выполняет стабилизацию положительного напряжения, а цифра 9 — отрицательного напряжения. Буква L в коде, показывает номинальный ток 0,1 А, имеются модели с букой «m» — это ток 0,5 А, а если вообще без буквы, то этот прибор рассчитан на ток в 1 А. Последние две цифры в кодовом обозначении показывают номинальное выходное напряжение от 5 до 24v.

Аналоги отечественный производителей

На внутреннем рынке также представлен широкий выбор отечественных аналогов этого стабилизатора напряжений — КР1157ЕНхх, КР1181ЕНхх. В частности микросхему 78L05 можно заменять аналогами КР1157ЕН5 и КР1181ЕН5. Кренки серии
КР1181 имеют корпус TO-92, а КР1157ЕН5 выполнены в более массивном корпусе с допустимым током 0,25 А, который можно устанавливать на теплоотвод.

Корпус TO-92 — обозначение функций контактов по их номерам

Стабилизатор напряжения 78L05 выпускается в корпусах TO-92, SOT-89, SO-8.

Выходное напряжение +5 вольт. Выходной ток 100 миллиампер. Рекомендуемое напряжение на входе от +7 до + 20 вольт. Рекомендуемый температурный диапазон от 0 до 125 градусов по Цельсию.

Интегральный стабилизатор L7805 CV – обычный трехвыводной стабилизатор положительного напряжения на 5В. Выпускается фирмой STMircoelectronics, примерная цена около 1 $. Выполнен в стандартном корпусе TO -220 (см. рисунок) , в котором выполнено много транзисторов, однако, предназначение у него совсем другое.

В маркировке серии 78ХХ последние две цифры обозначают номинал стабилизируемого напряжения, например:

  1. 7805 — стабилизация на 5 В;
  2. 7812 — стабилизация на 12 В;
  3. 7815 — стабилизация на 15 В и т.д.

Серия 79 предназначена для отрицательного выходного напряжения.

Используется для стабилизации напряжения в различных низковольтных схемах. Очень удобно использовать, когда необходимо обеспечить точность подаваемого напряжения, не требуется городить сложных схем стабилизации, а все это можно заменить одной микросхемой и парочкой конденсаторов.

Схема подключения L7805CV

Схема подключения L 7805 CV довольно проста, для работы необходимо согласно datasheet повесить конденсаторы по входу 0,33 мкФ, и по выходу 0,1 мкФ. Важно при монтаже или при конструировании, конденсаторы расположить максимально близко к выводам микросхемы. Делается это чтобы обеспечить максимальный уровень стабилизации и уменьшению помех.

По характеристикам стабилизатор L7805CV работоспособен при подаче входного постоянного напряжения в пределах от 7,5 до 25 В. На выходе микросхемы будет стабильное постоянное напряжение в 5 Вольт. В этом состоит вся прелесть микросхемы L7805CV.

Проверка работоспособности L7805CV

Как проверить работоспособность микросхемы? Для начала можно просто прозвонить выводы мультиметром, если хоть в одном случае наблюдается закоротка, то это однозначно указывает на неисправность элемента. При наличии у вас источника питания на 7 В и выше, можно собрать схему согласно датащита, приведенную выше, и подать на вход питание, на выходе мультиметром фиксируем напряжение в 5 В, соответственно элемент абсолютно работоспособен. Третий способ более трудоемкий, в случае если у вас отсутствует источник питания. Однако в этом случае вы параллельно получите и источник питания на 5 В. Необходимо собрать схему с выпрямительным мостом согласно рисункe, представленного ниже.

Для проверки нужен понижающий трансформатор с коэффициентом трансформации в 18 — 20 и выпрямительный мост, дальнейший обвес стандартный два конденсатора на стабилизатор и все, источник питания на 5 В готов. Значения номиналов конденсаторов тут завышены по отношению к схеме включения L7805 в datasheet, это связано с тем, чтобы лучше сгладить пульсации напряжения после выпрямительного моста. Для более безопасной работы, желательно добавить индикацию для визуализации включения прибора. Тогда схема приобретет такой вид:

Если на нагрузке будет много конденсаторов или любой другой емкостной нагрузки, можно защитить стабилизатор обратным диодом, во избежание выгорания элемента при разряде конденсаторов.

Большим плюсом микросхемы является достаточно легкая конструкция и простота использования, в случае, если вам необходимо питание одного значения. Схемы чувствительные к значениям напряжения обязательно должны снабжаться подобными стабилизаторами чтобы предохранить чувствительные к скачкам напряжения элементы.

Характеристики стабилизатора L7805CV, его аналоги

Основные параметры стабилизатора L7805CV:

  1. Входное напряжение — от 7 до 25 В;
  2. Рассеиваемая мощность — 15 Вт;
  3. Выходное напряжение — 4,75…5,25 В;
  4. Выходной ток — до 1,5 А.

Характеристика микросхемы приведена в таблице ниже, данные значения справедливы при условии соблюдения некоторых условий. А именно температура микросхемы находится в пределах от 0 до 125 градусов Цельсия, входном напряжении 10 В, выходном токе 500 мА (если иное не оговорено в условиях, колонка Test conditions), и стандартном обвесе конденсаторами по входу 0,33 мкФ и по выходу 0,1 мкФ.

Из таблицы видно, что стабилизатор прекрасно себя ведет при питании на входе от 7 до 20 В и на выходе будет стабильно выдаваться от 4,75 до 5,25 В. С другой стороны, подача более высоких значений приводит к уже более значительному разбросу выходных значений, поэтому выше 25 В не рекомендуется, а понижение по входу менее 7 В , вообще, приведет к отсутствию напряжения на выходе стабилизатора.

При работе на больших нагрузках, более 5 Вт, на микросхему необходимо установить радиатор во избежания перегрева стабилизатора, конструкция позволяет это сделать без каких-либо вопросов. Для более точной (прецизионной) техники, естественно, такой стабилизатор не подходит, т.к. имеет значительный разброс номинального напряжения при изменении входного напряжения.

Так как стабилизатор линейный, использовать его в мощных схемах бессмысленно, потребуется стабилизация, построенная на широтно-импульсном моделировании, но для питания небольших устройств, как телефонов, детских игрушек, магнитол и прочих гаджетов, вполне пригоден L7805. Аналог отечественный — КР142ЕН5А или в простонародье «КРЕНКА». По стоимости аналог также находится в одной категории.

78l05 схема включения

78l05 схема включения — это самый популярный пяти вольтовый стабилизатор напряжения, аналог маломощной микросхемы 7805. В данной статье публикуется описание, параметры и сама схема включения прибора 78L05. В сущности чуть ли не каждая фирма в мире, которая создает интегральные микросхемы, выпустила свой аналоговый элемент этого чипа. Определение производителя данного электронного элемента читается по первым двум буквам, например: LM78L05 (TAIWAN SEMICONDUCTOR), TS78L05 (TAEJIN Technology HTC Korea).

Естественно, чтобы знать точные параметры электронного прибора, для этого конечно нужно воспользоваться официальным даташитом. Хотя и в официальной спецификации 78l05 схема включения есть некоторые нюансы, в частности это представленный эскиз расположения выводов, который не достаточно графически ясно выполнен. А когда приходится делать какой-либо ремонт или производить наладку устройства, то приходится смотреть одновременно на два изображения.

То-есть определять название и порядковый номер вывода и дополнительно смотреть где расположен вывод на самом корпусе. Несмотря на то, что на этом чипе вывод под номером 1 является выходной шиной, а последний вывод входным, на практике несколько раз дезориентировало меня. В итоге я неправильно делал разводку печатной платы. Чтобы впредь не повторить таких курьезов, я нанес обозначения выводов непосредственно на эскизы корпусов: ТО-92, SOT-89, SO-8.

78L05 схема включения

Представленная здесь микросхема наверное самая простая по своей конструкции, в составе которой находятся всего-навсего сам стабилизатор и пара конденсаторов. Для обеспечения корректной работы прибора, а также чтобы избежать возможности генерирования пульсирующих напряжений, на входном и выходном трактах нужно подключить конденсаторы. Номинальные значения подключаемых емкостей должны быть не менее 0,33 мкФ и 0,1 мкФ соответственно.

При использовании для питания стабилизатора выпрямленного напряжения с частотой 50Гц, то тогда емкость по входу необходимо увеличить. Лучше установить электролитический конденсатор, который имеет большее последовательное сопротивление. В этом варианте нужно электролит зашунтировать керамическим конденсатором.

Характеристики параметров стабилизатора напряжения 78L05

  • Напряжение на выходе +5v.
  • Ток на выходе 0,1 А.
  • Оптимальное выходное напряжение от +7v до + 20v.
  • Оптимальный диапазон температур от 0 до 130 °C.

Если есть необходимость в получении отрицательного стабилизированного напряжения -5v, то тогда нужно воспользоваться микросхемой 79L05. Ориентироваться в обозначениях очень просто — вторая цифра в коде означает, что этот прибор выполняет стабилизацию положительного напряжения, а цифра 9 — отрицательного напряжения. Буква L в коде, показывает номинальный ток 0,1 А, имеются модели с букой «m» — это ток 0,5 А, а если вообще без буквы, то этот прибор рассчитан на ток в 1 А. Последние две цифры в кодовом обозначении показывают номинальное выходное напряжение от 5 до 24v.

Аналоги отечественный производителей

На внутреннем рынке также представлен широкий выбор отечественных аналогов этого стабилизатора напряжений — КР1157ЕНхх, КР1181ЕНхх. В частности микросхему 78L05 можно заменять аналогами КР1157ЕН5 и КР1181ЕН5. Кренки серии
КР1181 имеют корпус TO-92, а КР1157ЕН5 выполнены в более массивном корпусе с допустимым током 0,25 А, который можно устанавливать на теплоотвод.

Корпус TO-92 — обозначение функций контактов по их номерам

Стабилизатор напряжения 78L05 выпускается в корпусах TO-92, SOT-89, SO-8.

Выходное напряжение +5 вольт. Выходной ток 100 миллиампер. Рекомендуемое напряжение на входе от +7 до + 20 вольт. Рекомендуемый температурный диапазон от 0 до 125 градусов по Цельсию.

Даташит l7805cv на русском — Вместе мастерим

L7805-CV линейный стабилизатор постоянного напряжения

L7805-CV — практически для любого радиолюбителя собрать источник питания со стабилизирующим выходным напряжением на микросхеме 7805 и аналогичных из этой серии, не представляет никакой сложности. Именно об этом линейном регуляторе входного постоянного напряжения пойдет речь в данном материале.

На рисунке выше, представлена типичная схема линейного стабилизатора L7805 с положительной полярностью 5v и номинальным рабочим током 1.5А. Данные микросхемы приобрели такую известность, что за их производство взялись большинство мировых компаний. А вот на снимке ниже, представлена схема немного усовершенствованная, за счет увеличения емкости конденсаторов С1-С2.

Как правило, между радиотехниками и электронщиками этот чип называют сокращенно, не называя впереди стоящих буквенных обозначений указывающих на производителя. Ведь и так понятно для каждого, что это — стабилизатор, последняя цифра, которого указывает его напряжение на выходе.

Кто еще не сталкивался с данными электронными компонентами на практике и мало, что о них знает, то вот вам для наглядности небольшое видео по сборке схемы:

Стабилизатор напряжения 5v! На микросхеме L7805CV

Одно из важных условий — высокое качество компонентов

На самом деле при покупке комплектующих изготовитель играет значительную роль. Когда вы приобретаете любые электронные компоненты, всегда обращайте внимание на бренд детали, а также поинтересуйтесь кто их поставляет. Лично меня устраивает продукция компании «STMicroelectronics», производителя микроэлектронных компонентов.

Безымянные стабилизаторы или от мало известных фирм, как правило всегда стоят дешевле, чем аналогичные от известных брендов. Но и качество таких деталей не всегда на должном уровне, особенно сказывается в их работе существенный разброс напряжения на выходе.

Практически мне много раз попадались микросхемы L7805 выдававшие выходное напряжение в пределах 4,6v, вместо 5v, а другие из этой же серии давали наоборот больше — 5,3v. К тому же, такие образцы частенько могут создавать приличный фон и повышенное потребление мощности.

Схема источника тока выполненная на микросхемах из серии L78xx

Значение выходного тока обусловлено постоянным резистором R*, включенным параллельно с конденсатором 0,1uF, именно это сопротивление в свою очередь создает нагрузку для L7805. Причем, стабилизатор не имеет заземления. На «землю» идет только один вывод сопротивления нагрузки Rн. Принцип действия такой схемы включения обязывает L7805-CV выдавать в нагрузку определенную величину тока, посредством регулирования выходного напряжения.

Величина тока на выходе источника L78хх

Неприятный момент, который можно наблюдать в схеме, это суммирование тока покоя Id с током на выходе. Параметры тока покоя обозначены в документации на микросхему. В основном такие стабилизаторы имеют постоянную величину тока покоя, составляющую 8мА. Это значение является наименьшим током выходной цепи чипа. Следовательно, при попытке создать источник тока, у которого значение будет меньше, чем 8мА, никак не получится.

Здесь можно скачать документацию на микросхему L78xx L78_DataSheet.pdf

В лучшем случае от L7805 можно получить выходные токи в пределах от 8мА до 1А. Впрочем, при работе на токах превышающие значение 750-850 мА, категорически рекомендуем устанавливать микросхему на радиатор. Но и работать на таких токах все же не оправдано. Обозначенный в документации ток в 1А — это его максимальное значение. В фактических условиях чип наверняка выйдет из строя из-за перегрева. Поэтому, оптимальный выходной рабочий ток должен находится в пределах от 20 мА до 750 мА.

Корректность выходного тока и величина напряжения

В тоже время не постоянность тока покоя формируется как Δ >

Оптимальное сопротивление нагрузки

Одновременно с этим нужно принять во внимание значение сопротивления нагрузки. Здесь все просто, то есть используя закон Ома можно все высчитать. Например:

Исходя их таких несложных расчетов мы выяснили, какое должно быть напряжение на нагрузке с сопротивлением 100 Ом, чтобы создать выходной ток 100 мА. Согласно эти расчетам получается, что оптимальным вариантом будет использовать микросхему 7812 либо 7815, рассчитанную на 12v и 15v в соответствии, с целью иметь запас.

Заключение

Естественно, в такой схеме источника тока присутствуют ограничительные моменты. Хотя она может быть полезна для большого количества решений, в которых высокая точность не играет особой роли. Отсутствие какой либо сложности в схеме, дает возможность изготовить источник тока практически в любых условиях, тем более комплектующие для нее приобрести не составит труда.

Интегральный стабилизатор L7805 CV – обычный трехвыводной стабилизатор положительного напряжения на 5В. Выпускается фирмой STMircoelectronics, примерная цена около 1 $. Выполнен в стандартном корпусе TO -220 (см. рисунок) , в котором выполнено много транзисторов, однако, предназначение у него совсем другое.

В маркировке серии 78ХХ последние две цифры обозначают номинал стабилизируемого напряжения, например:

  1. 7805 — стабилизация на 5 В;
  2. 7812 — стабилизация на 12 В;
  3. 7815 — стабилизация на 15 В и т.д.

Серия 79 предназначена для отрицательного выходного напряжения.

Используется для стабилизации напряжения в различных низковольтных схемах. Очень удобно использовать, когда необходимо обеспечить точность подаваемого напряжения, не требуется городить сложных схем стабилизации, а все это можно заменить одной микросхемой и парочкой конденсаторов.

Схема подключения L7805CV

Схема подключения L 7805 CV довольно проста, для работы необходимо согласно datasheet повесить конденсаторы по входу 0,33 мкФ, и по выходу 0,1 мкФ. Важно при монтаже или при конструировании, конденсаторы расположить максимально близко к выводам микросхемы. Делается это чтобы обеспечить максимальный уровень стабилизации и уменьшению помех.

По характеристикам стабилизатор L7805CV работоспособен при подаче входного постоянного напряжения в пределах от 7,5 до 25 В. На выходе микросхемы будет стабильное постоянное напряжение в 5 Вольт. В этом состоит вся прелесть микросхемы L7805CV.

Проверка работоспособности L7805CV

Как проверить работоспособность микросхемы? Для начала можно просто прозвонить выводы мультиметром, если хоть в одном случае наблюдается закоротка, то это однозначно указывает на неисправность элемента. При наличии у вас источника питания на 7 В и выше, можно собрать схему согласно датащита, приведенную выше, и подать на вход питание, на выходе мультиметром фиксируем напряжение в 5 В, соответственно элемент абсолютно работоспособен. Третий способ более трудоемкий, в случае если у вас отсутствует источник питания. Однако в этом случае вы параллельно получите и источник питания на 5 В. Необходимо собрать схему с выпрямительным мостом согласно рисункe, представленного ниже.

Для проверки нужен понижающий трансформатор с коэффициентом трансформации в 18 — 20 и выпрямительный мост, дальнейший обвес стандартный два конденсатора на стабилизатор и все, источник питания на 5 В готов. Значения номиналов конденсаторов тут завышены по отношению к схеме включения L7805 в datasheet, это связано с тем, чтобы лучше сгладить пульсации напряжения после выпрямительного моста. Для более безопасной работы, желательно добавить индикацию для визуализации включения прибора. Тогда схема приобретет такой вид:

Если на нагрузке будет много конденсаторов или любой другой емкостной нагрузки, можно защитить стабилизатор обратным диодом, во избежание выгорания элемента при разряде конденсаторов.

Большим плюсом микросхемы является достаточно легкая конструкция и простота использования, в случае, если вам необходимо питание одного значения. Схемы чувствительные к значениям напряжения обязательно должны снабжаться подобными стабилизаторами чтобы предохранить чувствительные к скачкам напряжения элементы.

Характеристики стабилизатора L7805CV, его аналоги

Основные параметры стабилизатора L7805CV:

  1. Входное напряжение — от 7 до 25 В;
  2. Рассеиваемая мощность — 15 Вт;
  3. Выходное напряжение — 4,75…5,25 В;
  4. Выходной ток — до 1,5 А.

Характеристика микросхемы приведена в таблице ниже, данные значения справедливы при условии соблюдения некоторых условий. А именно температура микросхемы находится в пределах от 0 до 125 градусов Цельсия, входном напряжении 10 В, выходном токе 500 мА (если иное не оговорено в условиях, колонка Test conditions), и стандартном обвесе конденсаторами по входу 0,33 мкФ и по выходу 0,1 мкФ.

Из таблицы видно, что стабилизатор прекрасно себя ведет при питании на входе от 7 до 20 В и на выходе будет стабильно выдаваться от 4,75 до 5,25 В. С другой стороны, подача более высоких значений приводит к уже более значительному разбросу выходных значений, поэтому выше 25 В не рекомендуется, а понижение по входу менее 7 В , вообще, приведет к отсутствию напряжения на выходе стабилизатора.

При работе на больших нагрузках, более 5 Вт, на микросхему необходимо установить радиатор во избежания перегрева стабилизатора, конструкция позволяет это сделать без каких-либо вопросов. Для более точной (прецизионной) техники, естественно, такой стабилизатор не подходит, т.к. имеет значительный разброс номинального напряжения при изменении входного напряжения.

Так как стабилизатор линейный, использовать его в мощных схемах бессмысленно, потребуется стабилизация, построенная на широтно-импульсном моделировании, но для питания небольших устройств, как телефонов, детских игрушек, магнитол и прочих гаджетов, вполне пригоден L7805. Аналог отечественный — КР142ЕН5А или в простонародье «КРЕНКА». По стоимости аналог также находится в одной категории.

Устройства, которые входят в схему блока питания, и поддерживают стабильное выходное напряжение, называются стабилизаторами напряжения. Эти устройства рассчитаны на фиксированные значения напряжения выхода: 5, 9 или 12 вольт. Но существуют устройства с наличием регулировки. В них можно установить желаемое напряжение в определенных доступных пределах.

Большинство стабилизаторов предназначены на определенный наибольший ток, который они выдерживают. Если превысить эту величину, то стабилизатор выйдет из строя. Инновационные стабилизаторы оснащены блокировкой по току, обеспечивающей выключение устройства при достижении наибольшего тока в нагрузке и защищены от перегрева. Вместе со стабилизаторами, которые поддерживают положительное значение напряжения, есть и устройства, действующие с отрицательным напряжением. Они применяются в двухполярных блоках питания.

Стабилизатор 7805 изготовлен в корпусе, подобном транзистору. На рисунке видны три вывода. Он рассчитан на напряжение 5 вольт и ток 1 ампер. В корпусе есть отверстие для фиксации стабилизатора к радиатору. Модель 7805 является устройством положительного напряжения.

Зеркальное отображение этого стабилизатора — это его аналог 7905, предназначенный для отрицательного напряжения. На корпусе будет положительное напряжение, на вход поступит отрицательное значение. С выхода снимается -5 В. Чтобы стабилизаторы работали в нормальном режиме, нужно подавать на вход 10 вольт.

Распиновка

Стабилизатор 7805 имеет распиновку, которая показана на рисунке. Общий вывод соединен с корпусом. Во время установки устройства это играет важную роль. Две последние цифры обозначают выдаваемое микросхемой напряжение.

Стабилизаторы для питания микросхем

Рассмотрим методы подключения к питанию цифровых приборов, сделанных самостоятельно, на микроконтроллерах. Любое электронное устройство требует для нормальной работы правильное подключение питания. Блок питания рассчитывается на определенную мощность. На его выходе устанавливается конденсатор значительной величины емкости для выравнивания импульсов напряжения.

Блоки питания без стабилизации, применяемые для роутеров, сотовых телефонов и другой техники, не сочетаются с питанием микроконтроллеров напрямую. Выходное напряжение этих блоков изменяется, и зависит от подключенной мощности. Исключением из этого правила являются зарядные блоки для смартфонов с USB портом, на котором выходит 5 В.

Схема работы стабилизатора, сочетающаяся со всеми микросхемами этого типа:

Если разобрать стабилизатор и посмотреть его внутренности, то схема выглядела бы следующим образом:

Для электронных устройств не чувствительных к точности напряжения, такой прибор подойдет. Но для точной аппаратуры нужна качественная схема. В нашем случае стабилизатор 7805 выдает напряжение в интервале 4,75-5,25 В, но нагрузка по току не должна быть больше 1 А. Нестабильное входное напряжение колеблется в интервале 7,5-20 В. При этом выходное значение будет постоянно равно 5 В. Это является достоинством стабилизаторов.

При возрастании нагрузки, которую может выдать микросхема (до 15 Вт), прибор лучше обеспечить охлаждением вентилятором с установленным радиатором.

Работоспособная схема стабилизатора:

  • Наибольший ток 1,5 А.
  • Интервал входного напряжения – до 40 вольт.
  • Выход – 5 В.

Во избежание перегрева стабилизатора, необходимо поддерживать наименьшее входное напряжение микросхемы. В нашем случае входное напряжение 7 вольт.

Лишнюю величину мощности микросхема рассеивает на себе. Чем выше входное напряжение на микросхеме, тем выше потребляемая мощность, которая преобразуется в нагревание корпуса. В итоге микросхема перегреется и сработает защита, устройство отключится.

Стабилизатор напряжения 5 вольт

Такое устройство имеет отличие от аналогичных приборов в своей простоте и приемлемой стабилизации. В нем использована микросхема К155J1А3. Этот стабилизатор использовался для цифровых устройств.

Устройство состоит из рабочих узлов: запуска, источника образцового напряжения, схемы сравнения, усилителя тока, ключа на транзисторах, накопителя индуктивной энергии с коммутатором на диодах, фильтров входа и выхода.

После подключения питания начинает действовать узел запуска, который выполнен в виде стабилизатора напряжения. На эмиттере транзистора возникает напряжение 4 В. Диод VD3 закрыт. В итоге включается образцовое напряжение и усилитель тока.

Ключ на транзисторах закрыт. На выходе усилителя образуется импульс напряжения, который открывает ключ, пропускающий ток на накопитель энергии. В стабилизаторе включается схема отрицательной связи, устройство переходит в режим работы.

Все применяемые детали тщательно проверяются. Перед установкой на плату резистора, его значение делают равным 3,3 кОм. Стабилизатор вначале подключают на 8 вольт с нагрузкой 10 Ом, далее, при необходимости устанавливают его на 5 вольт.

L7805 трехвыводной стабилизатор напряжения. Применение стабилизатора напряжения в техвыводном корпусе

Интегральный стабилизатор L7805 CV – обычный трехвыводной стабилизатор положительного напряжения на 5В. Выпускается фирмой STMircoelectronics, примерная цена около 1 $. Выполнен в стандартном корпусе TO -220 (см. рисунок) , в котором выполнено много транзисторов, однако, предназначение у него совсем другое.

В маркировке серии 78ХХ последние две цифры обозначают номинал стабилизируемого напряжения, например:

  1. 7805 — стабилизация на 5 В;
  2. 7812 — стабилизация на 12 В;
  3. 7815 — стабилизация на 15 В и т.д.

Серия 79 предназначена для отрицательного выходного напряжения.

Используется для стабилизации напряжения в различных низковольтных схемах. Очень удобно использовать, когда необходимо обеспечить точность подаваемого напряжения, не требуется городить сложных схем стабилизации, а все это можно заменить одной микросхемой и парочкой конденсаторов.

Схема подключения L7805CV

Схема подключения L 7805 CV довольно проста, для работы необходимо согласно datasheet повесить конденсаторы по входу 0,33 мкФ, и по выходу 0,1 мкФ. Важно при монтаже или при конструировании, конденсаторы расположить максимально близко к выводам микросхемы. Делается это чтобы обеспечить максимальный уровень стабилизации и уменьшению помех.

По характеристикам стабилизатор L7805CV работоспособен при подаче входного постоянного напряжения в пределах от 7,5 до 25 В. На выходе микросхемы будет стабильное постоянное напряжение в 5 Вольт. В этом состоит вся прелесть микросхемы L7805CV.

Проверка работоспособности L7805CV

Как проверить работоспособность микросхемы? Для начала можно просто прозвонить выводы мультиметром, если хоть в одном случае наблюдается закоротка, то это однозначно указывает на неисправность элемента. При наличии у вас источника питания на 7 В и выше, можно собрать схему согласно датащита, приведенную выше, и подать на вход питание, на выходе мультиметром фиксируем напряжение в 5 В, соответственно элемент абсолютно работоспособен. Третий способ более трудоемкий, в случае если у вас отсутствует источник питания. Однако в этом случае вы параллельно получите и источник питания на 5 В. Необходимо собрать схему с выпрямительным мостом согласно рисункe, представленного ниже.

Для проверки нужен понижающий трансформатор с коэффициентом трансформации в 18 — 20 и выпрямительный мост, дальнейший обвес стандартный два конденсатора на стабилизатор и все, источник питания на 5 В готов. Значения номиналов конденсаторов тут завышены по отношению к схеме включения L7805 в datasheet, это связано с тем, чтобы лучше сгладить пульсации напряжения после выпрямительного моста. Для более безопасной работы, желательно добавить индикацию для визуализации включения прибора. Тогда схема приобретет такой вид:

Если на нагрузке будет много конденсаторов или любой другой емкостной нагрузки, можно защитить стабилизатор обратным диодом, во избежание выгорания элемента при разряде конденсаторов.

Большим плюсом микросхемы является достаточно легкая конструкция и простота использования, в случае, если вам необходимо питание одного значения. Схемы чувствительные к значениям напряжения обязательно должны снабжаться подобными стабилизаторами чтобы предохранить чувствительные к скачкам напряжения элементы.

Характеристики стабилизатора L7805CV, его аналоги

Основные параметры стабилизатора L7805CV:

  1. Входное напряжение — от 7 до 25 В;
  2. Рассеиваемая мощность — 15 Вт;
  3. Выходное напряжение — 4,75…5,25 В;
  4. Выходной ток — до 1,5 А.

Характеристика микросхемы приведена в таблице ниже, данные значения справедливы при условии соблюдения некоторых условий. А именно температура микросхемы находится в пределах от 0 до 125 градусов Цельсия, входном напряжении 10 В, выходном токе 500 мА (если иное не оговорено в условиях, колонка Test conditions), и стандартном обвесе конденсаторами по входу 0,33 мкФ и по выходу 0,1 мкФ.

Из таблицы видно, что стабилизатор прекрасно себя ведет при питании на входе от 7 до 20 В и на выходе будет стабильно выдаваться от 4,75 до 5,25 В. С другой стороны, подача более высоких значений приводит к уже более значительному разбросу выходных значений, поэтому выше 25 В не рекомендуется, а понижение по входу менее 7 В, вообще, приведет к отсутствию напряжения на выходе стабилизатора.

, более 5 Вт, на микросхему необходимо установить радиатор во избежания перегрева стабилизатора, конструкция позволяет это сделать без каких-либо вопросов. Для более точной (прецизионной) техники, естественно, такой стабилизатор не подходит, т.к. имеет значительный разброс номинального напряжения при изменении входного напряжения.

Так как стабилизатор линейный, использовать его в мощных схемах бессмысленно, потребуется стабилизация, построенная на широтно-импульсном моделировании, но для питания небольших устройств , как телефонов, детских игрушек, магнитол и прочих гаджетов, вполне пригоден L7805. Аналог отечественный — КР142ЕН5А или в простонародье «КРЕНКА». По стоимости аналог также находится в одной категории.

Стабилизаторы электрического напряжения это устройства, входящие в состав блока питания и позволяющие держать на выходе блока питания стабильное напряжение. Стабилизаторы электрического напряжения бывают рассчитанные на какое-то фиксированное напряжение на выходе (например 5В, 9В, 12В), а бывают регулируемые стабилизаторы напряжения, у которых есть возможность установить требуемое напряжение в тех пределах, в каких они позволяют.

Все стабилизаторы обязательно рассчитаны на какой-то максимальный ток, который они могут обеспечить. Превышение этого тока грозит выходом стабилизатора из строя. Современные стабилизаторы обязательно оснащаются защитой по току, которая обеспечивает отключение стабилизатора при превышении максимального тока в нагрузке и защитой по перегреву. Наряду со стабилизаторами положительного напряжения существуют стабилизаторы отрицательного напряжения. В основном они используются в двухполярных источниках питания.

7805 — cтабилизатор

7805 — cтабилизатор , выполненный в корпусе, похожем на транзистор и имеет три вывода. См. рисунок. (+5V стабилизированного напряжения и ток 1A). Так же в корпусе имеется отверстие для крепления стабилизатора напряжения 7805 к радиатору охлаждения. 7805 является стабилизатором положительного напряжения. Его зеркальное отражение — 7905 — аналог 7805 для отрицательного напряжения . Т.е. на общем выводе у него будтет +, а на вход будет подаваться -. С его выхода, соответственно, будет сниматься стабилизированное напряжение -5 вольт.
Так же стоит отметить, что для нормальной работы на вход обоим стабилизаторам необходимо подавать напряжение около 10 вольт.
У этого стабилизатора существует маломощный аналог .

7805 распиновка

У стабилизатора 7805 распиновка следующая. Если смотреть на корпус 7805 как показано на фото выше, то выводы имеют следующую цоколёвку слева направо: вход, общий, выход. Вывод «общий» имеет контакт на корпус. Это необходимо учитывать при монтаже. Стабилизатор 7905 имеет другую распиновку! Слева направо: общий, вход, выход. И на корпусе у него «вход» !

В обсуждениях электрических схем часто встречаются термины «стабилизатор напряжения» и «стабилизатор тока». Но какая между ними разница? Как работают эти стабилизаторы? В какой схеме нужен дорогой стабилизатор напряжения, а где достаточно простого регулятора? Ответы на данные вопросы вы найдёте в этой статье.

Рассмотрим стабилизатор напряжения на примере устройства LM7805.В его характеристиках указано: 5В 1,5А. Это значит стабилизирует он именно напряжение и именно до 5В. 1,5А — это максимальный ток, который может проводить стабилизатор. Пиковая сила тока. То есть от может отдать и 3 миллиампера, и 0,5 ампер, и 1 ампер. Столько, сколько тока требует нагрузка. Но не больше полутора. Это главное отличие стабилизатора напряжения от стабилизатора тока.

Виды стабилизаторов напряжения

Различают всего 2 основных типа стабилизаторов напряжения:

  • линейные
  • импульсные

Линейные стабилизаторы напряжения

Например, микросхемы КРЕН или , LM1117 , LM350 .

Кстати, КРЕН — это не аббревиатура, как многие думают. Это сокращение. Советская микросхема-стабилизатор, аналогичная LM7805 имела обозначение КР142ЕН5А. Ну а ещё есть КР1157ЕН12В, КР1157ЕН502, КР1157ЕН24А и куча других. Для краткости всё семейство микросхем стали называть «КРЕН». КР142ЕН5А тогда превращается в КРЕН142.

Советский стабилизатор КР142ЕН5А. Аналог LM7805.


Стабилизатор LM7805

Наиболее распространенный вид. Недостаток их в том, что они не могут работать на напряжении ниже, чем заявленное выходное напряжение. Если стабилизирует напряжение на 5 вольтах, то на вход ему подать нужно как минимум на полтора вольта больше. Если подать меньше 6,5 В, то выходное напряжение «просядет», и мы уже не получим 5 В. Еще один минус линейных стабилизаторов — сильный нагрев при нагрузке. Собственно, в этом и заключается принцип их работы — всё, что выше стабилизируемого напряжения, просто превращается в тепло. Если мы на вход подадим 12 В, то 7 потратятся на нагрев корпуса, а 5 пойдут потребителю. Корпус при этом нагреется настолько сильно, что без радиатора микросхема просто сгорит. Из всего этого вытекает ещё один серьёзный недостаток — линейный стабилизатор не стоит применять в устройствах с питанием от батареек. Энергия батареек будет тратиться на нагрев стабилизатора. Всех этих недостатков лишены импульсные стабилизаторы.

Импульсные стабилизаторы напряжения

Импульсные стабилизаторы — лишены недостатков линейных, но и стоят дороже. Это уже не просто микросхема с тремя выводами. Выглядят они, как плата с детальками.

Один из вариантов исполнения импульсного стабилизатора.

Импульсные стабилизаторы бывают трех видов: понижающие, повышающие и всеядные. Наиболее интересные — всеядные. Независимо от напряжения на входе, на выходе будет именно то, которое нам нужно. Всеядному импульснику все равно, что на входе напряжение ниже или выше нужного. Он сам автоматом переключается в режим повышения или понижения напряжения и держит заданное на выходе. Если в характеристиках заявлено, что стабилизатору на вход можно подать от 1 до 15 вольт и на выходе будет стабильно 5, то так оно и будет. Кроме того, нагрев импульсных стабилизаторов настолько незначителен, что в большинстве случаев им можно пренебречь. Если ваша схема будет питаться от батареек или размещаться в закрытом корпусе, где сильный нагрев линейного стабилизатора недопустим — ставьте импульсный. Я использую настраиваемые импульсные стабилизаторы напряжения за копейки, которые заказываю с Aliexpress. Купить можно .

Хорошо. А что со стабилизатором тока?

Не открою Америку, если скажу, что стабилизатор тока стабилизирует ток.
Токовые стабилизаторы ещё иногда называют светодиодным драйвером. Внешне они похожи на импульсные стабилизаторы напряжения. Хотя сам стабилизатор — маленькая микросхема, а всё остальное нужно для обеспечения правильного режима работы. Но обычно драйвером называют всю схему сразу.


Примерно так выглядит стабилизатор тока. Красным кружком обведена та самая схема, которая и является стабилизатором. Всё остальное на плате — обвязка.

Итак. Драйвер задаёт ток. Стабильно! Если написано, что на выходе будет ток в 350мА, то будет именно 350мА. А вот напряжение на выходе может меняется в зависимости от требуемого потребителем напряжения. Не будем пускаться в дебри теории о том. как всё это работает. Просто запомним, что вы напряжение не регулируете, драйвер сделает все за вас исходя из потребителя.

Ну так и зачем всё это нужно то?

Теперь вы знаете, чем стабилизатор напряжения отличается от стабилизатора тока и можете ориентироваться в их многообразии. Возможно, вам так и не стало понятно, зачем эти штуки нужны.

Пример: вы хотите запитать 3 светодиода от бортовой сети автомобиля. Как вы можете узнать из , для светодиода важно контролировать именно силу тока. Используем самый распространенный вариант соединения светодиодов: последовательно соединены 3 светодиода и резистор. Напряжение питания — 12 вольт.

Резистором мы ограничиваем ток на светодиоды, чтобы они не сгорели. Падение напряжения на светодиоде пусть будет у нас 3.4 вольта.
После первого светодиода остается 12-3.4= 8.6 вольт.
Нам пока хватает.
На втором потеряется еще 3.4 вольта, то есть останется 8.6-3.4=5.2 вольта.
И для третьего светодиода тоже хватит.
А после третьего останется 5.2-3.4=1.8 вольта.
При желании добавить четвёртый светодиод — уже не хватит.
Если напряжение питания поднять до 15В, то тогда хватит. Но тогда и резистор тоже надо будет пересчитать. Резистор — простейший стабилизатор (ограничитель) тока. Их часто ставят на те же ленты и модули. У него есть минус — чем ниже напряжение, тем меньше будет и ток на светодиоде (закон Ома, с ним не поспоришь). Значит, если входное напряжение нестабильно (в автомобилях обычно так и есть), то предварительно нужно стабилизировать напряжение, а потом можно ограничить резистором ток до необходимых значений. Если используем резистор, как токовый ограничитель там, где напряжение не стабильно, нужно стабилизировать напряжение.

Стоит помнить, что резисторы имеет смысл ставить только до определенной силы тока. После некоторого порога резисторы начинают сильно греться и приходится ставить более мощные резисторы (зачем резистору мощность рассказано в о этом приборе) . Тепловыделение растёт, КПД падает.

Тоже называют светодиодным драйвером. Часто те, кто не сильно разбирается в этом, стабилизатор напряжения называют просто драйвером светодиодов, а импульсный стабилизатор тока — хорошим светодиодным драйвером. Он выдаёт сразу стабильное напряжение и ток. И почти не нагревается. Вот так он выглядит:


Широкое применение в электронике нашли интегральные стабилизаторы напряжения и особенно один их вид — стабилизаторы с фиксированным выходным напряжением в трехвыводных корпусах. Они хороши тем что не требуют внешних элементов (кроме конденсаторов фильтров), регулировок и имеют широкий диапазон токов в нагрузках. Не буду приводить здесь их технические характеристики, а приведу только основные данные и схемы возможного применения.

Стандартные линейные стабилизаторы выпускаются многими производителями и имеют не одно обозначение, мы рассмотрим их на примере наиболее характерного типа:

  • серия L78 (для положительных напряжений ),
  • и серия L79 (для отрицательныхнапряжений ).

В свою очередь стандартные регуляторы делятся на:

  • слаботочные с выходным током в районе 0,1 А (L78Lхх) — вид на рис. 1а,
  • со средним значением тока порядка 0,5 А (L78Мхх) — вид на рис. 1б,
  • сильноточные 1…1,5 А (L78хх) — вид на —рис.1в.

Невысокая стоимость, простота применения и большое разнообразие выходных напряжений и корпусов делают эти компоненты весьма популярными при создании простых схем электропитания. Надо отметить, что эти регуляторы обладают рядом дополнительных функций, обеспечивающих безопасность функционирования. К ним относятся защита от перегрузки по току и температурная защита от перегрева микросхемы.

Рисунок 1

Интегральные стабилизаторы используют корпуса типов: КТ-26 , КТ-27, КТ-28-2, ТО-220,
КТ-28-2, КТ-27-2, ТО-92, ТО-126, ТО-202, которые близки к изображенным на рис.1.

Микросхемы серии 78xx

Это серия ИМС линейных стабилизаторов с фиксированным выходным напряжением — 78xx (также известная как LM78xx).

Их популярность связана, как уже говорилось выше, с их простотой использования и относительной дешевизной. При указании определённых микросхем серии, «xx» заменяется на двухзначный номер, обозначающий выходное напряжение стабилизатора (к примеру, микросхема 7805 имеет выходное напряжение в 5 вольт, а 7812 — 12В). Стабилизаторы 78-ой серии имеют положительное относительно земли рабочее напряжение, а серия 79xx отрицательное, имеет аналогичную систему обозначений. Их можно использовать для обеспечения и положительного, и отрицательного напряжений питания нагрузок в одной схеме.

Кроме того, их популярность серии продиктована несколькими преимуществами перед другими стабилизаторами напряжения:

  • Микросхемы серии не нуждаются в дополнительных элементах для обеспечения стабильного питания, что делает их удобными в использовании, экономичными и эффективно использующими место на печатной плате. В отличие от них большинство других стабилизаторов требуют дополнительные компоненты или для установки нужного значения напряжения, или для помощи в стабилизации. Некоторые другие варианты (например, импульсные стабилизаторы) требуют не только большого количества дополнительных компонентов, но могут требовать большой опыт разработки.
  • Устройства серии обладают защитой от превышения максимального тока, а также от перегрева и коротких замыканий, что обеспечивает высокую надёжность в большинстве случаев. Иногда ограничение тока также используется и для защиты других компонентов схемы,
  • Линейные стабилизаторы не создают ВЧ помех, в виде магнитных полей рассеяния и ВЧ пульсаций выходного напряжения.

К недостаткам линейных стабилизаторов можно отнести более низкий КПД по сравнению с импульсными, но при оптимальном расчете он может превышать 60%.

Структура интегрального стабилизатора показана на рис. 2

Рисунок 2

Требование к применению стабилизаторов:

    падение напряжения на нем не должно быть ниже 2 вольт,

    максимальный ток через него, не должен превышать указанного в соотношении:

I max

P — допустимая мощность рассеяния микросхемы, U in-out — падение напряжения на микросхеме (U in-out = U in — U out ).

Типовая схема включения стабилизатора напряжения в техвыводном корпусе


с фиксированным выходным напряжением

Типовая схема включения интегрального стабилизатора напряжения в трехвыводном корпусе с фиксированным выходным напряжением показана на рис. 3.

Рисунок 3

Мы видим, микросхемы подобного типа не требуют дополнительных элементов, кроме конденсаторов фильтрующих напряжение — которые фильтруют питающее напряжение и защищают стабилизатор от помех проникающих с нагрузки и от источника питающего напряжения.

Для обеспечения устойчивой работы микросхем серии 78хх во всем диапазоне допустимых значений входных и выходных напряжений и токов нагрузки рекомендуется применять шунтирующие вход и выход стабилизатора конденсаторы. Это должны быть твердотельные (керамические или танталловые) конденсаторы емкостью до 2 мкф на входе и 1 мкф на выходе. При использовании алюминиевых конденсаторов их емкость должна быть более 10 мкф. Подключать конденсаторы необходимо как можно более короткими проводниками как можно ближе к выводам стабилизатора.

и током делителя I2 (возможно регулирование), в) стабилизатора напряжения.

Варианты применения интегрального стабилизатора с фиксированным напряжением

Микросхемы позволяют создавать множество схем на основе стабилизаторов.

Регулировка выходного напряжения

Как я уже писал выше (см. рис. 5б) линейные стабилизаторы позволяют изменять выходное напряжение. Подробная схема показана на рис. 7.

По той же схеме возможно и функциональное регулирование выходного напряжения.

Например возможно регулирование выходного напряжения в зависимости от температуры для применения в системах стабилизации температуры — термостатах. В зависимости от типа температурного датчика он может включаться вместо резисторов R 1 или R 2 .

Рисунок 7

Параллельное включение стабилизаторов

Рисунок 7

Данный регулятор имеет ту особенность, что (для устойчивой раскрутки вентилятора) в начальный момент времени на вентилятор подается полное напряжение (12В). После того как конденсатор С1 зарядится напряжение на выходе будет определяться резистором R 2.

Стабилизатор с плавным выходом на номинальное напряжение

Рисунок 8

Данная схема отличается тем, что в начальный момент времени напряжение на выходе стабилизатора равно 5В (для данного типа), после чего напряжение плавно поднимается до величины определяемой регулирующими элементами.

Собрал А.Сорокин,

Параметры:

Мин. входное напряжение, В:

Макс. входное напряжение, В:35

Выходное напряжение, В:+5

Номинальн выходной ток, А:1.5

Падение напр вх/вых, В:2.5

Число регуляторов в корпусе:1

Ток потребления, mА:6

Точность:4%

Диапазон рабочих температур:0°C … +150°C

Это устройства, входящие в состав блока питания и позволяющие держать на выходе блока питания стабильное напряжение. Стабилизаторы электрического напряжения бывают рассчитанные на какое-то фиксированное напряжение на выходе (например 5В, 9В, 12В), а бывают регулируемые стабилизаторы напряжения, у которых есть возможность установить требуемое напряжение в тех пределах, в каких они позволяют.

Все стабилизаторы обязательно рассчитаны на какой-то максимальный ток, который они могут обеспечить. Превышение этого тока грозит выходом стабилизатора из строя. Современные стабилизаторы обязательно оснащаются защитой по току, которая обеспечивает отключение стабилизатора при превышении максимального тока в нагрузке и защитой по перегреву. Наряду со стабилизаторами положительного напряжения существуют стабилизаторы отрицательного напряжения. В основном они используются в двухполярных источниках питания.

7805 — cтабилизатор , выполненный в корпусе, похожем на транзистор и имеет три вывода. См. рисунок. (+5V стабилизированного напряжения и ток 1A). Так же в корпусе имеется отверстие для крепления стабилизатора напряжения 7805 к радиатору охлаждения. 7805 является стабилизатором положительного напряжения. Его зеркальное отражение — 7905 — аналог 7805 для отрицательного напряжения . Т.е. на общем выводе у него будтет +, а на вход будет подаваться -. С его выхода, соответственно, будет сниматься стабилизированное напряжение -5 вольт.
Так же стоит отметить, что для нормальной работы на вход обоим стабилизаторам необходимо подавать напряжение около 10 вольт.
У этого стабилизатора существует маломощный аналог 78L05.

7805 распиновка

У стабилизатора распиновка следующая. Если смотреть на корпус 7805 как показано на фото выше, то выводы имеют следующую цоколёвку слева направо: вход, общий, выход. Вывод «общий» имеет контакт на корпус. Это необходимо учитывать при монтаже. Стабилизатор 7905 имеет другую распиновку! Слева направо: общий, вход, выход. И на корпусе у него «вход» !


Линейный регулятор напряжения 5V L7805CV — THT TO220 Botland

Описание продукта: Стабилизатор 5 В L7805CV — THT TO220

Стабилизатор для питания логических систем с питанием 5 В. Максимальный выходной ток 1,5 А . Максимальное входное напряжение 35 В . Стабилизатор в корпусе ТО-220 . Товар продается по 5 штук.

L7805CV Стабилизатор 5 В — THT TO220.

L7805CV 5V L7805CV — Стабилизатор THT TO220

Технические характеристики
  • Символ: LM7805
  • Выходное напряжение: 5 В (с точностью 2%)
  • Максимальный выходной ток: 1,5 А
  • Максимальное входное напряжение: 35 В
  • Кожух: ТО-220
  • Продано за 5 штук

Подробности в документации.

Регулятор напряжения 5в

Стабилизатор напряжения STMicroelectronics — это устройство, предназначенное для регулирования напряжения питания в логических системах, требующих электроснабжения, с напряжением 5 В постоянного тока.

L7805C — нерегулируемый регулятор напряжения с линейными рабочими характеристиками. Компонент изготовлен по технологии THT (резьбовой) и снабжен стандартизированным корпусом TO220, который обеспечивает удобную установку в желаемом месте без необходимости пайки.Размеры 10,2 х 28,9 х 4,5 мм. Как и в других стабилизаторах напряжения, здесь три выхода: вход, заземление системы и выход. Точность стабилизации этой модели составляет около 2% , поэтому L7805C — отличное решение в проектах, где важным параметром является подача электричества с определенным значением напряжения. Максимальное входное напряжение стабилизатора — 35 В, максимальный выходной ток — 1,5 А.

Стабилизатор напряжения L7805C от STMicroelectronics идеально подходит для приложений, требующих высокой точности и точности, особенно для питания сложных логических систем.Вот почему эту модель часто выбирают пользователи, занимающиеся электронными и робототехническими проектами. Производитель применил в устройстве специальный кожух, обеспечивающий эффективный теплообмен, предотвращающий перегрев как элемента стабилизации напряжения, так и всей системы в целом.

Безопасная рабочая температура, указанная в технических характеристиках, составляет от 0 до 125 ° C (оптимальные параметры при 25 ° C) — не превышайте эти значения, так как это может привести к неисправности или даже повреждению устройства.Подробные технические данные и подробные инструкции по эксплуатации продукта доступны в документации, предоставленной производителем. L7805C продается упаковками по пять штук, что упрощает покупку для пользователей, которые часто используют стабилизаторы напряжения, и позволяет предлагать наиболее привлекательную цену за единицу.

L7805CV 5V стабилизатор — THT TO220 — 5 шт.

Стабилизатор напряжения L7805CV — один из наиболее часто используемых электронных компонентов в устройствах с логикой. Он предназначен для снижения поступающего на ввод напряжения до 5 В.

Очень часто используется из-за значения 5 В — это напряжение очень часто используется для питания различных типов микропроцессоров. Устройство, которое использует, например, 9-вольтовый аккумуляторный ток, может подавать ток от того же источника, используя 5-вольтный стабилизатор.

Стабилизатор 5 В — 5 штук в упаковке

Перед покупкой важно обратить внимание на важные параметры максимального тока, подаваемого на стабилизатор. Рассматриваемое устройство может получать максимум 35 В на входной вывод и передавать не более 1.5 А на его выходе.

Элемент заключен в популярный кожух ТО-220 — он приспособлен для резьбового монтажа, но также будет хорошо работать на учебных досках. Выбирая эту модель, вы получите в комплекте 5 одинаковых стабилизаторов. Перед покупкой стоит ознакомиться со всей подробной информацией о продукте в даташите производителя.

% PDF-1.3 % 1 0 объект > поток конечный поток эндобдж 2 0 obj > эндобдж 3 0 obj > эндобдж 4 0 obj > / Parent 3 0 R / Contents [59 0 R] / Type / Page / Resources> / Shading> / XObject> / ProcSet [/ PDF / Text / ImageC] / Font >>> / MediaBox [0 0 595.LҊ = GSE? _,} Y)) BͽY = ݟ RZ? O_t_U (KI / œUX? BA

ؾ%! K / Ij & dg «k @ Cxq] Z% [P» YsC7AKVZ)] `DrVSa ~~ 9: oTp ty ב sIr1X`Y:, k9rN _0JijC {ȣ1! | ͕ «. $ ‘tJ63G

7805 подключение. Схема подключения стабилизатора L7805CV, описание характеристик

Регулируемое напряжение питания очень важно для многих электронных устройств, поскольку используемые в них полупроводниковые компоненты могут быть чувствительны к скачкам и шумам от нерегулируемого напряжения. Электронные устройства с питанием от сети сначала преобразуют переменное напряжение в постоянное с помощью диодного моста или другого подобного элемента.Но это напряжение нельзя использовать в чувствительных цепях.

В этом случае вам понадобится регулятор (или стабилизатор) напряжения. И одним из самых популярных и распространенных на сегодняшний день регуляторов является регулятор серии 7805.

7805 размещен в трехконтактном корпусе TO-220 с контактами входа, выхода и заземления (GND). Также на металлической основе микросхемы присутствует контакт GND для крепления радиатора. Этот стабилизатор поддерживает входное напряжение до 40 В и обеспечивает на выходе 5 В.Максимальный ток нагрузки составляет 1,5 А. Внешний вид стабилизатора напряжения 7805 с распиновкой показан на изображении ниже.

Благодаря стабилизатору напряжения серии 7805 выходной сигнал фиксируется на определенном уровне без заметных скачков напряжения или шума. Чтобы эффективно минимизировать шумы на выходе и сделать выходное напряжение максимально стабильным, регулятор 7805 должен быть правильно «привязан», то есть к его входу и выходу должны быть подключены блокирующие, сглаживающие конденсаторы. Схема подключения конденсаторов к микросхеме 7805 (U1) представлена ​​ниже.


Здесь C1 — байпасный или байпасный конденсатор, который используется для гашения очень быстрых входных пиков на землю. C2 — фильтрующий конденсатор для стабилизации медленных изменений напряжения на входе. Чем выше его значение, тем выше уровень стабилизации, но не следует брать это значение слишком высоко, если вы не хотите, чтобы он дольше разряжался после включения. Конденсатор С3 также стабилизирует медленные изменения напряжения, но на выходе. Конденсатор С4, как и С1, гасит очень быстрые скачки, но после регулятора и непосредственно перед нагрузкой.

Типовая электрическая схема регулятора напряжения 7805 показана ниже. Здесь переменное напряжение выпрямляется диодным мостом и подается на регулятор с необходимой обвязкой конденсаторов для лучшей стабилизации выходного напряжения. В схему также добавлен диод D5, чтобы избежать короткого замыкания и, таким образом, защитить стабилизатор. Если бы его не было, выходной конденсатор имел бы способность быстро разряжаться в течение периода низкого импеданса внутри регулятора.


Таким образом, регулятор напряжения — очень полезный элемент в схеме, способный обеспечить правильное питание вашего устройства.

Купил на сток колонки на JD — вот мой обзор на них — Переделал усилитель на колонках на копеечный модуль D-класса на PAM8403. Динамики стали громче играть, появился типичный бас. Довольный. Но возникла одна проблема — если питание колонок подавалось от обычной (импульсной) зарядки на 5В, то были большие искажения мощности. На малой громкости все еще можно было слушать, но на большой — невозможно. Решил перепаять блок питания с линейной стабилизацией.


Схема такого блока питания проста:


Первый импульс — купить все детали в местной «Электронике» и быстро пропаять схему питания на макетной плате. Посчитал только цену на детали стабилизатора — получилось около 700 рублей. Жаба задушена. Посмотрим готовые варианты на Али и Эби. Здесь все шоколадное. Есть копеечные конструкторы (паять на печатную плату самостоятельно), есть готовые модули за 110 руб.Купил в итоге на ебее — там дешевле было. На это ушло около трех недель. С радиатора болтался стабилизатор — прикрутил плотно.

Остальные детали — трансформатор, предохранитель, корпус, кнопка включения, ножки под корпусом, разъем USB в «Электронике». На все ушло около 500 руб.

Характеристики модуля и стабилизатора LM7805:

1. Размер платы. 57 мм * 23 мм

2. Полярность входного напряжения, входное напряжение переменного и постоянного тока, диапазон.7,5-20В

3. Выходное напряжение 5В

4. Максимальный выходной ток. 1.2A

5. Предусмотрено фиксированное отверстие под болт, удобная установка

Как видите, на модуль может подаваться напряжение от 7,5В до 20В. Выход 5В.

Внутренний стабилизатор довольно сложный:

Трансформатор купил такой ТП112 (7,2 Вт) 2 * 12В хх —


Взял вот эту кнопку включения 220В — довольно крупную.

Кнопка с фиксацией и подсветкой.Как подключить подсветку при нажатии — не понимаю (подскажите, кто знает?). Сделал без подсветки.

Собрал стенд для тестирования:


Колонки играют без искажений на максимальной громкости. В БП ничего сильно не греется. Цель достигнута:


Пробовал зарядить телефон — ток 0,5А


С резистором на 1 А все совсем печально:


Вывод — данный блок питания нельзя использовать в качестве зарядного устройства.Видимо трансформатор нужно ставить посильнее.

Собрал все в чемодан:


Сверху проделал дырку, чтобы на модуле был виден светодиодный индикатор для индикации работы. С обратной стороны отверстие заклеил прозрачной пленкой.

Благодарю за внимание.

Планирую купить +13 Добавить в избранное Отзыв понравился +23 +38

Практически все радиолюбительские самоделки и конструкции имеют стабилизированный источник питания.А если ваша схема работает от питающего напряжения 5 вольт, то оптимальным вариантом будет использование трехконтактного интегрального стабилизатора 78L05

.

В природе существует две разновидности 7805 с током нагрузки до 1А и маломощный 78L05 с током нагрузки до 0,1А. Кроме того, промежуточным вариантом является микросхема 78M05 с током нагрузки до 0,5А. Полные отечественные аналоги микросхемы — для 78Л05 КР1157ЕН5 и 7805 для 142ЕН5

.

Емкость C1 на входе требуется для отсечения высокочастотных помех при подаче входного напряжения.Емкость С2, но уже на выходе стабилизатора, задает стабильность напряжения при резком изменении тока нагрузки, а также значительно снижает степень пульсаций.

При проектировании необходимо помнить, что для нормальной работы стабилизатора 78L05 входное напряжение должно быть не менее 7 и не выше 20 вольт.

Рассмотрим наиболее интересные примеры практического использования интегрального стабилизатора 78L05.

Блок питания лабораторной конструкции данной конструкции отличается своей изощренностью, прежде всего, за счет нестандартного использования микросхемы TDA2030, источником стабилизированного напряжения которой является 78L05.


TDA2030 включен как неинвертирующий усилитель. При таком подключении коэффициент усиления рассчитывается по формуле 1 + R4 / R3 и равен 6. Следовательно, напряжение на выходе блока питания при регулировке значения сопротивления R2 будет плавно изменяться от 0 до 30 вольт.

Повышенная стабильность, отсутствие перегрева радиодеталей — вот основные достоинства данной конструкции.


Индикатор включения выполнен на светодиоде HL1, вместо трансформатора используется схема гашения на компонентах С1 и R1, диодный выпрямительный мост на специализированной сборке, конденсаторы используются для минимизации пульсаций, стабилитрон на 9 вольт и т. Д. стабилизатор напряжения 78L05.Необходимость использования стабилитрона обусловлена ​​тем, что напряжение на выходе диодного моста составляет около 100 вольт и это может повредить стабилизатор 78L05.

При обсуждении электрических схем часто используются термины «регулятор напряжения» и «регулятор тока». Но в чем разница между ними? Как работают эти стабилизаторы? Какая схема требует дорогостоящего регулятора напряжения, а где достаточно простого регулятора? Ответы на эти вопросы вы найдете в этой статье.

Рассмотрим стабилизатор напряжения на примере устройства LM7805. В его характеристиках указано: 5В 1,5А. Это означает, что стабилизируется именно напряжение, и оно составляет до 5В. 1,5 А — это максимальный ток, который может выдерживать стабилизатор. Пиковый ток. То есть он может дать 3 миллиампера, 0,5 ампера и 1 ампер. Столько тока, сколько требуется для нагрузки. Но не более полутора. В этом основное отличие стабилизатора напряжения от стабилизатора тока.

Виды стабилизаторов напряжения

Существует всего 2 основных типа стабилизаторов напряжения:

Линейные регуляторы напряжения

Например, микросхемы БАНК или, LM1117 , LM350 .

Кстати, КРЕН — это не аббревиатура, как многие думают. Это разрез. Советская микросхема-стабилизатор, аналогичная LM7805, имела обозначение КР142ЕН5А. Ну есть еще КР1157ЕН12В, КР1157ЕН502, КР1157ЕН24А и еще куча других. Для краткости все семейство микросхем стало называться «КРЕН». КР142ЕН5А затем превращается в КРЕН142.

Советский стабилизатор КР142ЕН5А. Аналог LM7805.


Стабилизатор LM7805

Самый распространенный вид.Их недостаток в том, что они не могут работать при напряжении ниже заявленного выходного напряжения. Если он стабилизирует напряжение на уровне 5 вольт, то ему нужно на вход как минимум на полтора вольта больше. Если подать менее 6,5 В, то выходное напряжение «проседает», и мы не получим 5 В. Еще один недостаток линейных стабилизаторов — сильный нагрев под нагрузкой. Собственно, таков принцип их работы — все, что выше стабилизированного напряжения, просто превращается в тепло. Если подать на вход 12 В, то 7 уйдет на нагрев корпуса, а 5 уйдет потребителю.В этом случае корпус нагревается настолько, что без радиатора микросхема просто сгорит. Все это приводит к еще одному серьезному недостатку — линейный стабилизатор нельзя использовать в устройствах с питанием от аккумуляторов. Энергия аккумуляторов будет потрачена на нагрев стабилизатора. Переключающие стабилизаторы лишены всех этих недостатков.

Импульсные регуляторы напряжения

Импульсные стабилизаторы — лишены линейных недостатков, но и стоят дороже.Это уже не просто трехконтактный чип. Они похожи на доску с деталями.

Одна из разновидностей импульсного стабилизатора.

Импульсные стабилизаторы бывают трех типов: понижающие, повышающие и всеядные. Самые интересные — всеядные. Независимо от напряжения на входе, на выходе будет именно то, что нам нужно. Всеядному импульсу все равно, будет ли входное напряжение ниже или выше требуемого. Он автоматически переходит в режим повышения или понижения напряжения и сохраняет установленное на выходе.Если в характеристиках указано, что на стабилизатор можно подавать от 1 до 15 вольт, а на выходе будет стабильно 5, то так и будет. К тому же нагрев импульсных стабилизаторов настолько незначителен, что им можно пренебречь в большинстве случаев. Если ваша схема будет питаться от батареек или будет размещена в закрытом корпусе, где имеется сильный нагрев линейного стабилизатора, недопустим — установите импульс. Я использую настраиваемые импульсные стабилизаторы напряжения, которые заказываю на Aliexpress. Вы можете купить.

Хорошо.А как насчет стабилизатора тока?

Не открою Америку, если скажу, что стабилизатор тока стабилизирует ток.
Стабилизаторы тока иногда также называют драйверами светодиодов. Внешне они похожи на импульсные регуляторы напряжения. Хотя сам стабилизатор представляет собой небольшую микросхему, все остальное нужно для обеспечения правильной работы. Но обычно драйвером называется сразу вся схема.


Так выглядит регулятор тока.Та же схема, что и стабилизатор, обведена красным. Все остальное на плате обвязка.

Итак. Драйвер устанавливает ток. Стабильный! Если написано, что на выходе будет ток 350мА, то будет ровно 350мА. Но выходное напряжение может меняться в зависимости от напряжения, требуемого потребителем. Не будем вдаваться в теорию об этом. как все это работает. Только помните, что вы не регулируете напряжение, драйвер сделает все за вас исходя из потребителя.

Ну зачем тебе все это?

Теперь вы знаете, чем стабилизатор напряжения отличается от стабилизатора тока, и можете ориентироваться в их разновидностях. Возможно, вы до сих пор не понимаете, зачем эти вещи нужны.

Пример: вы хотите запитать 3 светодиода от бортовой сети автомобиля. Как вы можете понять, для светодиода важно контролировать силу тока. Мы используем самый распространенный вариант подключения светодиодов: последовательно подключены 3 светодиода и резистор.Напряжение питания 12 вольт.

Резистором ограничиваем ток на светодиоды, чтобы они не перегорели. Пусть падение напряжения на светодиоде будет 3,4 вольта.
После первого светодиода остается 12-3,4 = 8,6 вольт.
На данный момент у нас достаточно.
На втором пропадет еще 3,4 вольта, то есть останется 8,6-3,4 = 5,2 вольта.
И хватит и на третий светодиод.
А после третьего останется 5,2-3,4 = 1,8 вольт.
Если вы хотите добавить четвертый светодиод, этого будет недостаточно.
Если напряжение питания поднять до 15В, то этого достаточно. Но тогда и резистор нужно будет пересчитать. Резистор — это простейший стабилизатор (ограничитель) тока. Их часто размещают на одних и тех же лентах и ​​модулях. У него есть минус — чем ниже напряжение, тем меньше будет ток на светодиоде (закон Ома, с ним не поспоришь). Это означает, что если входное напряжение нестабильно (в автомобилях это обычно бывает), то сначала нужно стабилизировать напряжение, а затем можно ограничить ток резистором до требуемых значений.Если мы используем резистор в качестве ограничителя тока там, где напряжение нестабильно, нам необходимо стабилизировать напряжение.

Стоит помнить, что резисторы есть смысл устанавливать только до определенной силы тока. После определенного порога резисторы начинают сильно нагреваться и приходится устанавливать более мощные резисторы (почему именно силовой резистор описан в этом устройстве). Увеличивается тепловыделение, снижается КПД.

Также называется драйвером светодиода. Часто у тех, кто не очень разбирается в этом, регулятор напряжения называют просто драйвером светодиода, а импульсный стабилизатор тока — , хорошим драйвером светодиода .Он сразу же выдает стабильное напряжение и ток. И почти не нагревается. Вот как это выглядит:


78L05, вероятно, самый распространенный регулятор напряжения на 5 вольт. Маломощный аналог 7805.

Практически каждая мировая компания, производящая интегральные схемы, выпускала аналог этой микросхемы, обычно первые две буквы перед обозначением 78L05 указывают на компанию, например: LM78L05, TS78L05, KA78L05.

Конечно, в любом случае, чтобы узнать параметры и распиновку корпуса микросхемы, лучше почитать официальный даташит.Но что мне не нравится в официальной документации, так это то, что распиновка не очень четкая, и когда вы что-то исправляете или настраиваете, приходится смотреть сразу на две картинки: соответствие имени и пин-кода и расположение номера штыря на самом корпусе.
То, что в этой микросхеме первый вывод — это выход, а последний — вход, пару раз смущал и неправильно разводил плату. Во избежание подобных инцидентов в будущем, я добавил название пинов прямо к картинкам пакетов в версиях SO-8, SOT-89, TO-92.

Более простой схемы наверное нет: сам стабилизатор и два конденсатора. Чтобы стабилизатор работал правильно (обычно стабилизировал и не генерировал пульсации) стабилизатора, конденсаторы должны быть подключены ко входу и выходу. Причем их номиналы не должны быть меньше 0,33 мкФ и 0,1 мкФ соответственно.

Если стабилизатор питается выпрямленным напряжением с частотой 50 Гц, то необходимо увеличить входной конденсатор и установить электролитический конденсатор, имеющий немалое последовательное сопротивление.Поэтому в этом случае керамику необходимо ставить параллельно электролитическому конденсатору.

78L05 технические характеристики

  • Выходное напряжение +5 В.
  • Выходной ток 0,1 А.
  • Рекомендуемое входное напряжение от +7 до +20 В.
  • Рекомендуемый диапазон температур от 0 до 125 градусов Цельсия.

Стабилизатор 78L05 — всего лишь один из большого семейства.
Аналогичный регулятор 79L05 можно использовать для стабилизации отрицательного напряжения -5 В.
То есть вторая цифра 8 означает положительное напряжение стабилизации, а цифра 9 — отрицательное.
Следующая буква «L» как раз обозначает ток 0,1 А, есть модификации с буквой «М» на половину ампера и вообще без буквы 7805 — на 1 А.
А последние две цифры определяют выходное напряжение , помимо 5 В доступны стабилизаторы на 6, 8, 9, 10, 12, 15, 18 и 24 В.

Отечественные аналоги

Существуют и отечественные аналоги микросхем этой серии — КР1157ЕНхх, КР1181ЕНхх. Таким образом, стабилизатор на 5В 78L05 имеет аналоги КР1157ЕН5, КР1181ЕН5.
Серия KR1181 выполнена в корпусе TO-92, а KR1157EN5 — в более мощном корпусе, который может быть установлен на радиаторе и, следовательно, способен выдавать ток до 250 мА.

Для более мощных стабилизаторов также есть аналоги: одноамперные микросхемы в металлокерамическом корпусе с позолоченными выводами серии 142ENxx и серии KR142ENxx в пластмассовых корпусах КТ-28-2 (ТО-220).

У стабилизаторов на 500 мА также есть отечественные аналоги — серия КР1332ЕНхх.

Также стоит отметить, что даже при отсутствии нагрузки на выходе 75L05 стабилизатор все равно будет потреблять ток, а для устройств с питанием от батареи вполне прилично — до 5 мА.


L7805CV: Трехконтактный регулятор напряжения

Варианты L7805CV в поисковой системе Ultra Librarian.

L7805CV — один из трех оконечных стабилизаторов напряжения. Его история насчитывает почти 30 лет, и за это время в качестве обновления был выпущен еще один компонент, R & S®A7805CKCS.Оба этих очень полезных компонента до сих пор широко используются и имеют схожие варианты использования. Используя информацию из соответствующих таблиц компонентов, в этой статье дается обзор обоих компонентов и их использования, а также подчеркиваются преимущества каждого из них для разных контекстов. Продолжение использования обоих компонентов является хорошим примером того, что обновленные компоненты не могут заменить оригинальные при обычном использовании, что может открыть новые возможности для проектирования для инженеров.

L7805CV Обзор

L7805CV является частью серии регуляторов напряжения, каждый из которых работает с разными напряжениями.Выходные напряжения могут находиться в диапазоне от 5 до 24 В, и L7805CV находится в нижней части этого диапазона с типичным током 5 В. Каждый из трех его зубцов служит своей цели. Каждый внешний контакт управляет входом или выходом, а центральный контакт выполняет функцию заземления. Ток ограничен внутри компонента, поэтому, хотя L7805CV может принимать на входе от 35 до 40 В постоянного тока, его выходная величина значительно ниже. Варианты C линейки L78 * имеют более низкие температурные допуски, чем остальная часть их группы, с минимальной рабочей температурой 0 градусов по Цельсию против -40 градусов по Цельсию.Все члены линейки L78 * могут работать при температуре до 125 градусов Цельсия.

L7805CV и другие элементы его линейки имеют защиту от тепловой перегрузки и отключаются, если через них проходит слишком большой ток. Добавление усилителя может безопасно увеличить выходное напряжение, если необходимо, и минимальное увеличение составляет 2 В. По мере увеличения выходного напряжения через этот компонент важно также добавить дополнительную защиту от короткого замыкания в виде соответствующих резисторов и транзисторов.В техническом описании также рекомендуется использовать конденсатор с L7805CV для контроля любых аномалий с током или напряжением. В некоторых случаях внешний диод может также потребоваться при пропускании через этот компонент высокого напряжения для обеспечения надлежащего заземления. Несмотря на то, что L7805CV имеет функцию отключения при перегреве, для предотвращения коротких замыканий все же может потребоваться много работы.

𝞵A7805CKCS: обновленный L7805CV

A7805CKCS является членом линейки регуляторов напряжения A78 *, которые расширяют возможности линейки L78 *.Как и его предшественник, он выдает 5 В и имеет входные или выходные контакты на внешней стороне с заземлением посередине. Его защита от тепловой перегрузки значительно лучше, чем у L7805CV, и он не требует конденсатора для предотвращения коротких замыканий при более высоких напряжениях, получаемых с помощью усилителей. R & S®A7805CKCS также не требует дополнительных резисторов или транзисторов для обеспечения стабильности при более высоких напряжениях благодаря более высокой способности рассеивать мощность и тепловому сопротивлению. Он работает в более низком диапазоне напряжений, чем его предшественник, от 7 до 25 В, но может работать в том же диапазоне температур и может выдавать 1.5 А выходного тока, как у L7805CV.

R & S®A7805CKCS может включаться и выключаться для регулирования своей температуры. Он может переключаться между включенным и выключенным состояниями без внешнего переключателя. Внутренние транзисторы помогают компоненту регулировать внутренний ток, управляя как текущим током, так и общей температурой компонента. Конденсаторы рекомендуются как для входа, так и для выхода, но не по тем же причинам, что и L7805CV. Конденсатор на входе для R & S®A7805CKCS помогает фильтровать шум на входе, а развязывающий конденсатор на выходе может помочь стабилизировать выходной ток и напряжение.В некоторых случаях дополнительные компоненты могут защитить R & S®A7805CKCS от повреждений в необычных обстоятельствах. Фиксирующий диод, подключенный к выходу, может защитить компонент от переполюсовки, а диодный шунт на выходе может защитить R & S®A7805CKCS от повреждений, вызванных перенапряжением.

Конфигурация выводов обновления на L7805CV, A7805CKCS, из его таблицы данных.

Используется для L7805CV и 𝞵A7805CKCS

Линия L78 * и линия 𝞵A78 * имеют одинаковое применение, поскольку обе являются типом стабилизатора напряжения.Регуляторы напряжения в целом полезны для портативных зарядных устройств, USB-соединений, бытовой техники и компьютерных систем в автомобилях. A7805CKCS имеет дополнительные применения в телекоммуникациях и подавлении шума в электронике.

Хотя оба компонента являются регуляторами фиксированного напряжения, они могут получать регулируемые напряжения в зависимости от того, как они взаимодействуют с другими компонентами в цепи. Их также можно использовать в качестве силовых элементов при создании более сложных настраиваемых регуляторов напряжения.Оба компонента в своих таблицах данных заявляют, что они практически невосприимчивы к перегрузкам, но R & S®A7805CKCS лучше подходит для критически важных проектов, поскольку он менее уязвим для короткого замыкания. Эти важные проекты не должны включать в себя медицинские приложения, для которых ни один компонент не был разработан или протестирован.

R & S®A7805CKCS безопасен для использования с операционными усилителями и схемами сдвига уровня, но L7805CV может быть недостаточно надежным для этих целей из-за более высокой вероятности перегрева.Хотя приложения для L7805CV и A7805CKCS частично совпадают, конструкции, требующие надежного рассеивания мощности и контроля нагрева, вероятно, выиграют от использования A7805CKCS. Поскольку L7805CV по-прежнему широко используется в проектах современной электроники, вероятно, только для наиболее чувствительных к нагреву проектов потребуется R & S®A7805CKCS.

Конфигурация контактов L7805CV и варианты из его таблицы данных.

Ultra Librarian предоставляет L7805CV и его обновленный компонент, позволяя разработчикам выбирать из множества полезных регуляторов напряжения.Работа с Ultra Librarian избавит вас от догадок при подготовке следующего замечательного устройства и направит ваши идеи на путь успеха. Зарегистрируйтесь сегодня бесплатно.

Линейный стабилизатор L7805CV | Запчасти, кабели | Электроника, техника

Искать в категории

Все Коллекционные предметы Военные предметы Лезвия Оружие, боеприпасы Униформа, аксессуары Эмблемы, Знаки Шлемы Столовые, Рюкзаки Бытовая техника, Инструменты Военные книги, каталоги Другие монеты, Банкноты Монеты Банкноты Монеты Фишки Запасы, Акции Каталоги, Папки с литературой, Хранение Прочее Филателия Почтовые марки Почтовые открытки Почтовые конверты Телеграммы Каталоги, Литературные папки, Хранение Другие Медали, Ордена, Таблички Значки Города, Гербы Космос, Авиация Личности Награждающие Организации Спортивный Туризм Годовщина Другой национальности, Вышивка фольклорной одежды, Скатерти Коврики, Ковры, Коврики, Пряжки для ремней, Ремни, браслеты, Четки, Религия, Другие игрушки, Модели Модели, Масштабные копии Куклы Статуэтки Прочие инструменты и ножи Старые ножи Топоры, тесаки Бритвы Ножницы Открывалки, штопоры Плотницкие инструменты Сельскохозяйственные инструменты Медицинские инструменты Шариковые ручки, чернильницы Прочее Старая техника и устройства Весы Лампы, фонари Мельницы Пишущие машинки Радио и телевизоры Телефоны Камеры Швейные машины Утюги Другое Виниловые пластинки Телефонные карточки Флаги, баннеры Предметы для курения Курительные трубки Зажигалки Спички Пачки сигарет Пепельницы Портсигары Другое Бумажные изделия Старые фото Старые документы Программы, Брошюры Календари Автографы Билеты Этикетки Картины жевательной резинки Другое Металлические изделия Посуда, Сосуды Столовые приборы Подсвечники Коробки Вазы, Призовые чашки Фигурки, Искусство Панели Тарелки Замки, Ключи Колокольчики Другие изделия из фарфора Статуэтки, Статуэтки Тарелки Миски, Подносы Стаканы, Кружки Кувшины Вазы Наборы подсвечников, Наборы столовой посуды Прочие изделия из стекла Аптекарская посуда Фигурки, Пресс-папье Фляги, Бутылки, Банки Чашки, Миски для фруктов Очки, Кружки Кувшины Наборы Вазоны, Подсвечники Наборы столовой посуды Другие изделия из дерева Антикварная мебель Ящики, Сундуки Статуэтки, Художественные панно Посуда, корзины, бочки Прочие изделия из кожи Керамика Окаменелости, минералы, камни Другие украшения, Часы Ювелирные броши, Иглы Браслеты Ожерелья, Комплекты цепочек Медальоны, Подвески Серьги Кольца Запонки Древние украшения Драгоценные камни Шкатулки Прочее Карманные часы Настольные часы Wris t часы Настенные часы Запчасти, аксессуары Другое искусство, Музыкальные картины Черно-белые рисунки Рисунки Карикатуры Репродукции скульптур, Плакаты Гобелен Резьба по дереву Иконки Музыкальные инструменты Музыкальные фильмы Другие книги Художественная литература Детские книги Публицистика, биографии Публицистика Биографическая литература Повествовательная документальная литература Путевые заметки Другая культура, искусство Мистицизм, The Восток, Религия Астрология Мистицизм Восточные учения, Йога Религиозные книги Другое Природа, Наука, Технологии Наука Техника, Технологии Компьютеры и Интернет Популярная наука Сельское хозяйство Другая еда, Травы, Кулинария Кулинарные книги Здоровое питание Травы, Альтернативная медицина Бизнес, Экономика, Юриспруденция Бизнес и экономика Юридические книги Другие справочники, Словари Карты, Атласы Карты Атласы Путеводители Учебники Журналы, Газеты Книги до 1945 Канцелярские товары Другая электроника, Бытовая техника Компьютеры Планшеты Ноутбуки Настольные компьютеры Сетевые устройства Воспоминания Периферия, Аксессуары Запчасти, Компоненты Другие телефоны, GSM-телефоны GSM Аккумуляторы, Зарядные устройства Чехлы, Защитные аксессуары Аксессуары, Запчасти Стационарные телефоны Другая фототехника, Оптика Бинокли Лупы, микроскопы Объективы Цифровые фотоаппараты Прочее Аудио, видео, ТВ DVD, видео MP3 / MP4 плееры Аудио и Hi-Fi системы Видеокамеры Телевизоры Колонки, наушники Усилители, Эквалайзеры Прочее Мелкая бытовая техника Крупная бытовая техника Игровые приставки Весы Фонари, прожекторы Аккумуляторы, Электропитание расходные материалы Запчасти, кабели Электронный лом Прочие товары для дома, садового инвентаря и обустройства дома Elect rical инструменты Ручные инструменты Прочие домашние животные Мебель Освещение Столовая посуда, Наборы Комфортные одеяла, Подушки Коврики, Коврики Скатерти, Салфетки Украшение Другое Гигиена Цветы и сад Прочие авто-мото-веломобили Легковые автомобили Шины, диски Фары, фары Запчасти Аксессуары Другие велосипеды Запчасти для велосипедов Другие мотоциклы Мотоциклы , Мотопеды Детали оборудования Другой спорт, Развлечения Охота, Рыбалка Аксессуары для охоты Ножи Аксессуары для рыбалки Прочее Туристическое снаряжение Развлекательные игры Боевые виды спорта Водные виды спорта Зимние виды спорта Теннис Фитнес, Бодибилдинг Другая мода, Аксессуары для одежды Ремни Модные сумки Кошельки, Кошельки Дорожные и спортивные сумки Солнцезащитные очки Шапки, Шарфы Другая одежда Нижнее белье, Купальники-Дамы Нижнее белье, Мужские купальники Блузки Короткие штаны, Шорты Ночные рубашки, Брюки-накидки, Джинсовые юбки Свитера, Кардиганы Рубашки Платья Костюмы, пиджаки Спортивная одежда Футболки, Майки Куртки, Пальто Другая обувь Ботинки, Ботинки Ботинки Сандалии, Тапочки Спортивная обувь Прочие Прочие товары для детей Игрушки Детская одежда Детская обувь Детские аксессуары Коляски Детские кроватки, Мебель Прочие сувениры, Подарки Ключницы Сувенирные лезвия Магнитные сувениры Сувениры из дерева Металлические сувениры Стекло, Керамические флажки, Знаки Другое Другие категории Косметика, Здоровье Косметика Парфюмерия Товары для здоровья и красоты Другое Торговое оборудование Охрана и безопасность Системы безопасности Товары для самозащиты Другое Более 18 Эротическая литература Секс-аксессуары Другое Все остальное Аукцион тест

Применение стабилизатора напряжения в выводном корпусе.Источник питания. Блок питания DIY

Регулируемое напряжение питания очень важно для многих электронных устройств, поскольку используемые в них полупроводниковые компоненты могут быть чувствительны к скачкам и шумам нерегулируемого напряжения. Электронные устройства с питанием от сети сначала постоянно преобразуют переменное напряжение с помощью диодного моста или другого подобного элемента. Но это напряжение нельзя использовать в чувствительных цепях.

В этом случае вам понадобится регулятор (или стабилизатор) напряжения. И одним из самых популярных и распространенных на сегодняшний день регуляторов является регулятор серии 7805.

Микросхема 7805 размещена в трехконтактном корпусе TO-220 с входными, выходными и заземляющими (GND) контактами. Также контакт GND присутствует на металлической основе микросхемы для крепления радиатора. Этот стабилизатор поддерживает входное напряжение до 40 В, а на выходе обеспечивает 5 В. Максимальный ток нагрузки составляет 1,5 А. Внешний вид стабилизатора напряжения 7805 с расположением выводов представлен на изображении ниже.

Благодаря стабилизатору напряжения серии 7805 выход фиксируется на определенном уровне без заметных скачков и шумов.Чтобы эффективно минимизировать шум на выходе и сделать выходное напряжение максимально стабильным, регулятор 7805 должен быть правильно «подключен», то есть к его входу и выходу должны быть подключены блокирующие, сглаживающие конденсаторы. Схема подключения конденсаторов к микросхеме 7805 (U1) представлена ​​ниже.

Здесь конденсатор C1 является байпасным или блокирующим конденсатором и используется для демпфирования на землю очень быстрых скачков входа. C2 — конденсатор фильтра, который позволяет стабилизировать медленные изменения напряжения на входе.Чем больше его значение, тем выше уровень стабилизации, но не стоит брать это значение слишком большим, если вы не хотите, чтобы он дольше разряжался после включения. Конденсатор С3 также стабилизирует медленные изменения напряжения, но уже на выходе. Конденсатор С4, как и С1, гасит очень быстрые скачки, но после регулятора и непосредственно перед нагрузкой.

Типовая схема переключения регулятора напряжения 7805 представлена ​​ниже. Здесь переменное напряжение выпрямляется диодным мостом и подается на регулятор с необходимой обвязкой конденсаторов для лучшей стабилизации выходного напряжения.В схему также был добавлен диод D5, чтобы избежать короткого замыкания и тем самым обезопасить стабилизатор. Если бы это было не так, выходной конденсатор мог бы быстро разрядиться в период низкого импеданса внутри регулятора.


Таким образом, регулятор напряжения — очень полезный элемент в схеме, способный обеспечить правильное питание вашего устройства.

В этой статье мы рассмотрим возможности и способы питания цифровых устройств, собранных вручную, в частности, на.Ни для кого не секрет, что залог успеха любого устройства — его правильное питание. Конечно, источник питания должен обеспечивать необходимую мощность для питания устройства, иметь на выходе электролитический конденсатор большой емкости, чтобы сглаживать пульсации, и желательно, чтобы он был стабилизирован.

Последнее, я особо подчеркну, различные нестабилизированные источники питания, такие как зарядные устройства от сотовых телефонов, роутеров и подобного оборудования, не подходят для питания микроконтроллеров и других цифровых устройств напрямую.Поскольку напряжение на выходе таких блоков питания различается в зависимости от мощности подключенной нагрузки. Исключение составляют стабилизированные зарядные устройства, с выходом USB, выдающие на выходе 5 вольт, например зарядка от смартфонов.


Многие начинающие изучать электронику и просто заинтересовались, думаю, меня шокировал тот факт: на адаптере питания например от приставки Денди , и любой другой аналогичный нестабилизированный 9 вольт постоянного тока может быть написан (или постоянного тока), и при измерении мультиметром щупов, подключенных к контактам штекера БП на экране мультиметра, всего 14 или даже 16.Такой блок питания можно при желании использовать для питания цифровых устройств, но стабилизатор должен быть собран на микросхеме 7805 или КРЕН5. Ниже фото микросхемы L7805CV в корпусе ТО-220.


Такой стабилизатор имеет несложную схему подключения, от чипсета, то есть из тех деталей, которые необходимы для его работы, нам понадобится всего 2 керамических конденсатора по 0,33 мкФ и 0,1 мкФ. Схема подключения многим известна и взята из даташита на микросхему:

Соответственно на вход такого стабилизатора подаем напряжение, либо подключаем к плюсу блока питания.А минус соединяем с минусом микросхемы, и подаем прямо на вывод.


И получаем выход, нам нужны стабильные 5 вольт, к которым при желании, если сделать соответствующий разъем, можно подключить кабель USB и зарядить телефон, мп3 плеер или любое другое устройство с возможностью зарядки от USB-порт.


Стабилизатор понижающий с 12 до 5 вольт

Автомобильное зарядное устройство С выходом USB все давно знают.Внутри он устроен по такому же принципу, то есть стабилизатор, 2 конденсатора и 2 разъема.


В качестве примера для тех, кто хочет собрать аналогичное зарядное устройство своими руками или отремонтировать уже имеющееся, приведу его схему, дополненную включенной светодиодной индикацией:


Распиновка микросхемы 7805 в корпусе ТО-220 представлена ​​на следующих рисунках. При сборке следует помнить, что распиновка микросхем в разных корпусах разная:


При покупке микросхемы в радиомагазине следует спрашивать стабилизатор как L7805CV в упаковке ТО-220.Эта микросхема может работать без радиатора с током до 1 ампера. Если требуются работы на больших токах, микросхему необходимо установить на радиатор.

Конечно, эта микросхема существует и в других корпусах, например, в привычном всем по маломощным транзисторам ТО-92. Этот стабилизатор работает на токах до 100 мА. Минимальное входное напряжение, при котором стабилизатор начинает работать — 6,7 вольт, стандартное от 7 вольт. Фотография микросхемы в корпусе ТО-92 приведена ниже:

Распиновка микросхемы в корпусе ТО-92, как уже было описано выше, отличается от распиновки микросхемы в корпусе ТО-220.Мы можем видеть это на следующем рисунке, так как становится ясно, что ножки зеркально отражены по отношению к TO-220:


Конечно, стабилизаторы выдают другое напряжение, например 12 вольт, 3,3 вольта и другие. Главное не забывать, что входное напряжение должно быть минимум на 1,7 — 3 вольта больше выходного.

Микросхема 7833 — схема

На следующем рисунке показана распиновка стабилизатора 7833 в корпусе ТО-92.Такие стабилизаторы используются для питания устройств на микроконтроллерах дисплеев, карт памяти и других периферийных устройств, требующих более низкого напряжения, чем 5 вольт, основного источника питания микроконтроллера.


Стабилизатор для блока питания МК

Использую для питания устройств, собранных и отлаженных на макетной плате на микроконтроллерах, со стабилизатором в корпусе, как на фото выше. Питание от нестабилизированного адаптера осуществляется через разъем на плате устройства.Его принципиальная схема представлена ​​на рисунке ниже:


При подключении микросхемы необходимо строго соблюдать распиновку. Если путаются ножки, достаточно даже одного включения, чтобы стабилизатор отключился, поэтому при его включении нужно быть осторожным. Автор материала AKV.

Стабилизаторы электрического напряжения Это устройства, входящие в состав блока питания и позволяющие поддерживать стабильное напряжение на выходе блока питания.Стабилизаторы напряжения рассчитаны на какое-то фиксированное выходное напряжение (например, 5В, 9В, 12В), и есть регулируемые стабилизаторы напряжения, которые имеют возможность устанавливать желаемое напряжение в пределах, в которых они позволяют.

Все стабилизаторы обязательно рассчитаны на какой-то максимальный ток, который они могут обеспечить. Превышение этого тока грозит повреждением стабилизатора. Современные стабилизаторы обязательно оснащены защитой от сверхтока, обеспечивающей отключение стабилизатора при превышении максимального тока в нагрузке и защитой от перегрева.Наряду со стабилизаторами положительного напряжения есть стабилизаторы отрицательного напряжения. В основном они используются в биполярных источниках питания.

7805 — стабилизатор

7805 — стабилизатор , выполнен в корпусе, аналогичном транзистору, и имеет три выхода. См. Рисунок. (Стабилизированное напряжение + 5В и ток 1А). Также в корпусе есть отверстие для крепления стабилизатора напряжения 7805 к радиатору охлаждения. 7805 — стабилизатор положительного напряжения. Его зеркальное отображение — 7905 — аналог 7805 по отрицательному напряжению .Те. по общему выводу, он будет иметь budtet +, а на вход будет подаваться -. С его выхода соответственно будет снято стабилизированное напряжение -5 вольт.
Также стоит отметить, что для нормальной работы оба стабилизатора должны быть запитаны напряжением около 10 вольт на входе.
У этого стабилизатора есть маломощный аналог.

Распиновка
7805

У стабилизатора 7805 распиновка следующая Если посмотреть на корпус 7805 как показано на фото выше, то выводы слева направо имеют следующую пин-код: вход, общий, выход.Вывод «общий» имеет контакт на корпусе. Это необходимо учитывать при установке. Стабилизатор 7905 имеет другую распиновку! Слева направо: общий, вход, выход. И по делу о его «входе»!

Интегральный стабилизатор L7805 CV — обычный трехвыходный стабилизатор положительного напряжения до 5В. Выпускается компанией STMircoelectronics, ориентировочная цена около $ 1. Он выполнен в стандартном корпусе ТО-220 (см. Рисунок), в котором выполнено много транзисторов, однако его назначение совершенно другое.

В серии 78XX с маркировкой последние две цифры обозначают номинальное напряжение , например:

  1. 7805 — стабилизация на 5 В;
  2. 7812 — стабилизация на 12 В;
  3. 7815 — стабилизация на 15 В и т. Д.

Серия 79 рассчитана на отрицательное выходное напряжение.

Применяется для стабилизации напряжения в различных низковольтных цепях. Очень удобно использовать, когда необходимо обеспечить точность подаваемого напряжения, нет необходимости городить сложные схемы стабилизации, и все это можно заменить одной микросхемой и парой конденсаторов.

Схема подключения L7805CV

Схема подключения L 7805 CV достаточно простая, для работы необходимо согласно даташиту на входе подвесить конденсаторы 0,33 мкФ, а на выходе 0,1 мкФ. Важно при установке или проектировании, чтобы конденсаторы располагались как можно ближе к выводам микросхемы. Это сделано для обеспечения максимального уровня стабилизации и уменьшения помех.

По характеристикам Стабилизатор L7805CV исправен при подаче входного постоянного напряжения в диапазоне от 7.От 5 до 25 В. На выходе микросхемы стабильно постоянное давление в 5 вольт. В этом вся прелесть микросхемы L7805CV.

L7805CV Тест производительности

Как проверить работоспособность микросхемы ? Для начала можно просто прозвонить выводы мультиметра, если хоть в одном случае произошло короткое замыкание, то это однозначно свидетельствует о неисправности элемента. При наличии источника питания 7 В и выше можно собрать схему согласно предоставленной выше защите данных и подать питание на вход, зафиксировать мультиметром напряжение 5 В на выходе, соответственно элемент полностью функциональный.Третий способ более трудоемкий, если у вас нет источника питания. Однако в этом случае вы одновременно получите блок питания на 5 В. Необходимо собрать схему с выпрямительным мостом согласно рисунку ниже.

Для проверки нужен понижающий трансформатор с коэффициентом трансформации 18 на 20 и выпрямительный мост, еще стандартный обвес с двумя конденсаторами для стабилизатора и все, блок питания на 5 В готов. Номиналы конденсаторов здесь завышены по отношению к схеме переключения L7805 в даташите, это связано с тем, что после выпрямительного моста лучше сглаживать пульсации напряжения.Для более безопасной работы желательно добавить индикацию для визуализации включения устройства. Тогда схема будет выглядеть так:

Если на нагрузке много конденсаторов или другая емкостная нагрузка, можно защитить стабилизатор обратным диодом, чтобы избежать выгорания элемента при разрядке конденсаторов.

Большим преимуществом микросхемы является довольно легкий дизайн и простота использования, если вам нужно запитать одно значение. В цепях, чувствительных к напряжению, обязательно должны быть поставлены аналогичные стабилизаторы для защиты элементов, чувствительных к скачкам напряжения.

Характеристики стабилизатора L7805CV, его аналогов

Основные настройки Стабилизатор L7805CV:

  1. Входное напряжение — от 7 до 25;
  2. Мощность рассеиваемая — 15 Вт;
  3. Выходное напряжение 4,75 … 5,25 В;
  4. Выходной ток — до 1,5 А.

Характеристики IC , указанные в таблице ниже, эти значения действительны при определенных условиях. А именно, температура микросхемы находится в диапазоне от 0 до 125 градусов Цельсия, входное напряжение — 10 В, выходной ток — 500 мА (если иное не указано в условиях, столбце Условия тестирования), а стандартный вес конденсаторов на входе 0.33 мкФ и на выходе 0,1 мкФ.

Из таблицы видно, что стабилизатор хорошо себя ведет при питании на входе от 7 до 20 В и на выходе стабильно будет подаваться от 4,75 до 5,25 В. С другой стороны, приводит к питанию более высоких значений. из-за более значительного изменения выходных значений, поэтому не рекомендуется более 25 В, а снижение входного до менее 7 В обычно приводит к отсутствию напряжения на выходе стабилизатора.

, более 5 Вт, на микросхему необходимо установить радиатор во избежание перегрева стабилизатора, конструкция позволяет это сделать без вопросов.Для более точной (прецизионной) методики, естественно, такой стабилизатор не подходит, так как имеет значительные колебания номинального напряжения при изменении входного напряжения.

Поскольку стабилизатор линейный, использовать его в мощных схемах бессмысленно, стабилизация на основе широтно-импульсного моделирования требуется, а вот для питания небольших устройств В качестве телефонов, детских игрушек, магнитофонов и других гаджетов вполне подойдет L7805. Аналог отечественный — КР142ЕН5А или просто «КРЕНКА». По стоимости аналог тоже находится в одной категории.

Опции:

Мин. Входное напряжение, В:

Макс. входное напряжение, В: 35

Выходное напряжение, В: +5

Номинальный выходной ток, А: 1,5

Вход / выход, В: 2,5

Количество регуляторов в корпусе: 1

Ток потребления, мА: 6

Точность: 4%

Диапазон рабочих температур: 0 ° C… + 150 ° C

Это устройства, составляющие блок питания и поддерживающие стабильное напряжение на выходе блока питания.Стабилизаторы напряжения рассчитаны на какое-то фиксированное напряжение на выходе (например, 5В, 9В, 12В), и есть регулируемые регуляторы напряжения, которые имеют возможность устанавливать необходимое напряжение в пределах, в которых они позволяют.

Все стабилизаторы обязательно рассчитаны на какой-то максимальный ток, который они могут обеспечить. Превышение этого тока грозит повреждением стабилизатора. Современные стабилизаторы обязательно оснащены защитой от сверхтока, обеспечивающей отключение стабилизатора при превышении максимального тока в нагрузке и защитой от перегрева.Наряду со стабилизаторами положительного напряжения есть стабилизаторы отрицательного напряжения. В основном они используются в биполярных источниках питания.

7805 — стабилизатор , выполнен в корпусе, аналогичном транзистору, и имеет три выхода. См. Рисунок. (Стабилизированное напряжение + 5В и ток 1А). Также в корпусе есть отверстие для крепления стабилизатора напряжения 7805 к радиатору охлаждения. 7805 — стабилизатор положительного напряжения. Его зеркальное отображение — 7905 — аналог 7805 по отрицательному напряжению .Те. по общему выводу, он будет иметь budtet +, а на вход будет подаваться -. С его выхода соответственно будет снято стабилизированное напряжение -5 вольт.
Также стоит отметить, что для нормальной работы оба стабилизатора должны быть запитаны напряжением около 10 вольт на входе.
У этого стабилизатора есть маломощный аналог 78L05.

7805 распиновка

У стабилизатора распиновка следующая Если посмотреть на корпус 7805 как показано на фото выше, то выводы слева направо имеют следующую пин-код: вход, общий, выход.Вывод «общий» имеет контакт на корпусе. Это необходимо учитывать при установке. Стабилизатор 7905 имеет другую распиновку! Слева направо: общий, вход, выход. И по делу о его «входе»!


7805 регулятор напряжения. Регулятор напряжения

Стабилизатор напряжения — важнейший радиоэлемент современных радиоэлектронных устройств … Он обеспечивает постоянное напряжение на выходе схемы, практически не зависящее от нагрузки.

Стабилизаторы семейства LM

В нашей статье мы рассмотрим стабилизаторы напряжения семейства LM78XX. Серия 78ХХ выпускается в металлических корпусах ТО-3 (слева) и в пластиковых корпусах ТО-220 (справа). У таких стабилизаторов три контакта: вход, земля (общий) и выход.



Вместо «ХХ» производители указывают напряжение стабилизации, которое нам даст этот стабилизатор. Например, стабилизатор 7805 на выходе будет выдавать 5 Вольт, 7812 соответственно 12 Вольт, а 7815 — 15 Вольт.Все очень просто.

Схема подключения

А вот схема подключения таких стабилизаторов. Эта схема подходит для всех регуляторов 78XX.


Стабилизаторы LM характеристики

Какое напряжение нужно подать, чтобы стабилизатор работал должным образом? Для этого ищем даташит на стабилизаторы и внимательно его изучаем. Нас интересуют эти характеристики:

Выходное напряжение — выходное напряжение

Входное напряжение — входное напряжение

Ищем наш 7805.Это дает нам выходное напряжение 5 вольт. Производители отметили желаемое входное напряжение 10 вольт. Но бывает так, что выходное стабилизированное напряжение иногда либо немного занижено, либо немного завышено.

Для электронных безделушек доли вольта не ощущаются, а вот для точного (прецизионного) оборудования схемы лучше собрать своими руками. Здесь мы видим, что стабилизатор 7805 может выдать нам одно из напряжений в диапазоне 4,75 — 5,25 Вольт, но должны быть соблюдены условия, чтобы выходной ток в нагрузке не превышал 1 Ампер.Нестабилизированное постоянное напряжение может «колебаться» в диапазоне от 7,5 до 20 вольт, при этом на выходе всегда будет 5 вольт.

Рассеиваемая мощность на стабилизаторе может доходить до 15 Вт, что является приличным значением для такой небольшой радиодетали. Поэтому, если нагрузка на выходе такого стабилизатора будет потреблять приличный ток, думаю, стоит подумать об охлаждении стабилизатора. Для этого его нужно через пасту КПТ на радиатор насадить. Чем больше ток на выходе стабилизатора, тем больше должен быть радиатор.Было бы идеально, если бы радиатор еще обдувался вентилятором.


LM на практике

Посмотрим на нашу подопечную, а именно на стабилизатор LM7805. Как вы уже поняли, на выходе мы должны получить 5 Вольт стабилизированного напряжения.


Соберем по схеме

Берем свою Макетную плату и быстро собираем предложенную выше схему подключения. Два желтых — это конденсаторы, но они не обязательны.


Итак, провода 1,2 — вот сюда подаем нестабилизированное входное постоянное напряжение, снимаем 5 вольт с проводов 3 и 2.

На блоке питания выставляем напряжение в пределах от 7,5 Вольт до 20 Вольт. В данном случае я выставил напряжение 8,52 Вольт.


А что мы получили на выходе этого стабилизатора? 5,04 Вольт! Это значение, которое мы получим на выходе этого стабилизатора, если подать напряжение в диапазоне от 7,5 до 20 вольт.Работает отлично!


Посмотрим еще один стабилизатор. Думаю, вы уже догадались, сколько это вольт.


Собираем по схеме выше и замеряем входное напряжение. Согласно даташиту, вы можете подавать на него входное напряжение от 14,5 до 27 вольт. Ставим 15 Вольт с копейками.


А вот и выходное напряжение. Блин, каких-то 0,3 Вольт на 12 Вольт не хватает. Для радиооборудования, работающего от 12 вольт, это не критично.


Как сделать блок питания на 5, 9,12 вольт?

Как сделать простой и высокостабильный блок питания на 5, 9 или даже 12 вольт? Все очень просто. Для этого нужно прочитать эту небольшую статью и на выходе поставить на радиатор стабилизатор! Вот и все! Схема будет примерно такая для блока питания на 5 Вольт:


Два электролитических конденсатора для устранения пульсаций и высокостабильный источник питания 5 В к вашим услугам! Чтобы получить блок питания на более высокое напряжение, нам также необходимо получить более высокое напряжение на выходе трансформатора.Добиваться того, чтобы напряжение на конденсаторе С1 было не меньше, чем указано в даташите на описываемый стабилизатор.

Чтобы регулятор напряжения не перегревался, подавайте на вход минимальное напряжение, указанное в паспорте. Например, для регулятора 7805 это напряжение составляет 7,5 вольт, а для регулятора 7812 желаемое входное напряжение можно рассматривать как 14,5 вольт. Это связано с тем, что разница напряжений, а значит, и мощность, стабилизатор будет рассеивать сам по себе.

Как вы помните, формула мощности P = IU, где U — напряжение, а I — ток. Следовательно, чем выше входное напряжение стабилизатора, тем больше мощности он потребляет. А лишняя мощность греет. В результате нагрева такой стабилизатор может перегреться и перейти в состояние защиты, при котором дальнейшая работа стабилизатора прекращается или вообще сгорает.

Заключение

Все больше и больше электронных устройств требуют качественного, стабильного питания без скачков напряжения.Выход из строя того или иного модуля электронного оборудования может привести к неожиданным и не очень приятным последствиям. Используйте достижения электроники на свое здоровье, и не беспокойтесь о питании электронных безделушек.

Купить регулятор напряжения

.

Вы можете купить эти встроенные стабилизаторы недорого целым комплектом на Алиэкспресс по цене это ссылка на сайт. Здесь есть абсолютно любые значения, даже для отрицательного напряжения.

Интегральный стабилизатор L7805 CV представляет собой обычный 3-контактный стабилизатор положительного напряжения 5 В.Выпускается компанией STMircoelectronics, ориентировочная цена составляет около $ 1. Он выполнен в стандартном корпусе ТО-220 (см. Рисунок), в котором выполнено много транзисторов, однако его назначение совершенно другое.

В маркировке серии 78XX последние две цифры обозначают номинальное стабилизированное напряжение, например:

  1. 7805 — стабилизация на 5 В;
  2. 7812 — стабилизация на 12 В;
  3. 7815 — стабилизация на 15 В и т. Д.

Серия 79 рассчитана на отрицательное выходное напряжение.

Применяется для стабилизации напряжения в различных низковольтных цепях. Очень удобно использовать, когда необходимо обеспечить точность подаваемого напряжения, не требуется городить сложные схемы стабилизации, и все это можно заменить одной микросхемой и парой конденсаторов.

Схема подключения L7805CV

Схема подключения L 7805 CV довольно простая, для работы необходимо по даташиту на входе 0 подвесить конденсаторы.33 мкФ, а на выходе 0,1 мкФ. Важно при установке или проектировании расположить конденсаторы как можно ближе к выводам микросхемы. Это сделано для обеспечения максимального уровня стабилизации и уменьшения помех.

По характеристикам Регулятор L7805CV исправен при подаче входного постоянного напряжения в диапазоне от 7,5 до 25 В. На выходе микросхемы будет стабильное постоянное напряжение 5 вольт. В этом вся прелесть микросхемы L7805CV.

L7805CV проверка работоспособности

Как проверить работает ли микросхема ? Для начала можно просто прозвонить выводы мультиметром, если хотя бы в одном случае наблюдается короткое замыкание, то это однозначно свидетельствует о неисправности элемента. При наличии источника питания 7 В и выше можно собрать схему по приведенному выше даташиту, и подать питание на вход, на выходе мультиметром фиксируем напряжение 5 В, соответственно элемент абсолютно исправен.Третий способ более трудоемкий, если у вас нет источника питания. Однако в этом случае вы получите параллельно блок питания 5 В. Необходимо собрать схему с выпрямительным мостом согласно рисунку ниже.

Для проверки нужен понижающий трансформатор с коэффициентом трансформации 18 — 20 и выпрямительный мост, еще обвес с двумя стандартными конденсаторами на стабилизатор и все, блок питания на 5 В готов. Номиналы конденсаторов здесь завышены по сравнению с схемой переключения L7805 в даташите, это связано с тем, что лучше сгладить пульсации напряжения после выпрямительного моста.Для более безопасной работы желательно добавить индикацию для визуализации включения устройства. Тогда схема будет выглядеть так:

Если в нагрузке много конденсаторов или любая другая емкостная нагрузка, можно защитить стабилизатор обратным диодом, чтобы избежать перегорания элемента при разрядке конденсаторов.

Большим плюсом микросхемы является достаточно легкий дизайн и удобство использования, в случае если вам нужен блок питания такого же номинала. Цепи, чувствительные к значениям напряжения, должны быть снабжены такими стабилизаторами для защиты элементов, чувствительных к скачкам напряжения.

Характеристики стабилизатора L7805CV, его аналогов

Основные настройки Стабилизатор L7805CV:

  1. Входное напряжение — от 7 до 25 В;
  2. Рассеиваемая мощность — 15 Вт;
  3. Выходное напряжение — 4,75 … 5,25 В;
  4. Выходной ток — до 1,5 А.

Характеристики микросхемы указаны в таблице ниже, эти значения действительны при определенных условиях. А именно: температура микросхемы находится в диапазоне от 0 до 125 градусов Цельсия, входное напряжение 10 В, выходной ток 500 мА (если иное не указано в условиях, столбце Условия испытаний), а стандартный перевес составляет конденсаторы на входе 0.33 мкФ и на выходе 0,1 мкФ.

Из таблицы видно, что стабилизатор хорошо себя ведет, когда на вход подается от 7 до 20 В, а на выходе стабильно будет выходное от 4,75 до 5,25 В. С другой стороны, подача более высоких значений приводит к падению. к и без того более значительному изменению выходных значений, поэтому выше 25 В не рекомендуется, а снижение входного до менее 7 В, как правило, приведет к отсутствию напряжения на выходе стабилизатора.

, более 5 Вт, на микросхему необходимо установить радиатор во избежание перегрева стабилизатора, конструкция позволяет это сделать без вопросов. Для более точной (прецизионной) техники, естественно, такой стабилизатор не подходит, так как имеет значительное изменение номинального напряжения при изменении входного напряжения.

Так как стабилизатор линейный, в мощных схемах нет смысла использовать стабилизацию на основе широтно-импульсной симуляции, но для питания небольших устройств L7805 вполне подходит для телефонов, игрушек, магнитол и других гаджетов .Отечественный аналог — КР142ЕН5А или в простонародье «КРЕНКА». По стоимости аналог тоже находится в этой же категории.

Устройства, которые подключаются к цепи питания и поддерживают стабильное выходное напряжение, называются стабилизаторами напряжения. Эти устройства рассчитаны на фиксированное выходное напряжение: 5, 9 или 12 вольт. Но есть устройства с регулировкой. Их можно установить на желаемое напряжение в определенных доступных пределах.

Большинство стабилизаторов рассчитаны на определенный максимальный ток, который они могут выдержать.Если это значение будет превышено, стабилизатор выйдет из строя. Инновационные стабилизаторы оснащены блокировкой тока, которая обеспечивает отключение устройства при достижении максимального тока в нагрузке и защищена от перегрева. Наряду со стабилизаторами, поддерживающими положительное значение напряжения, существуют устройства, работающие с отрицательным напряжением. Они используются в биполярных источниках питания.

Регулятор 7805 выполнен в корпусе, аналогичном транзистору. На рисунке показаны три контакта.Он рассчитан на 5 вольт и 1 ампер. В корпусе есть отверстие для крепления стабилизатора к радиатору. Модель 7805 — это устройство с положительным напряжением.

Зеркальное отображение этого регулятора является его аналогом 7905 для отрицательного напряжения. На корпусе будет положительное напряжение, на входе будет получено отрицательное значение. -5 В. снимается с выхода. Чтобы стабилизаторы работали в штатном режиме, на вход необходимо подать 10 вольт.

Распиновка

Стабилизатор 7805 имеет распиновку, как показано на рисунке.Общий вывод подключен к корпусу. Это играет важную роль при установке устройства. Последние две цифры указывают напряжение, создаваемое микросхемой.

Стабилизаторы питания микросхем

Рассмотрим способы подключения к питанию цифровых устройств собственного производства на микроконтроллерах. Любое электронное устройство требует правильного подключения к источнику питания для нормальной работы. Блок питания рассчитан на определенную мощность. На его выходе установлен конденсатор значительной емкости для выравнивания импульсов напряжения.

Источники питания без стабилизации, используемые для маршрутизаторов, сотовых телефонов и другого оборудования, не могут быть объединены с питанием микроконтроллеров напрямую. Выходное напряжение этих устройств варьируется и зависит от подключенной мощности. Исключением из этого правила является зарядное устройство для смартфона с USB-портом на 5 В.

Схема стабилизатора, совмещенного со всеми микросхемами этого типа:

Если разобрать стабилизатор и посмотреть его внутренности, то схема будет выглядеть так:

Для электронных устройств, не чувствительных к погрешности напряжения, такое устройство подходит.Но для точного оборудования требуется качественная схема. В нашем случае стабилизатор 7805 выдает напряжение в диапазоне 4,75-5,25 В, но токовая нагрузка не должна быть больше 1 А. Нестабильное входное напряжение колеблется в диапазоне 7,5-20 В. В этом случае выходное значение будет постоянно равным 5 Ом. В этом преимущество стабилизаторов.

При увеличении нагрузки, которую может отдавать микросхема (до 15 Вт), лучше предусмотреть охлаждение устройства вентилятором с установленным радиатором.

Рабочий контур стабилизатора:

Технические данные:

  • Максимальный ток 1,5 А.
  • Диапазон входного напряжения до 40 вольт.
  • Выход — 5 В.

Во избежание перегрева стабилизатора необходимо поддерживать минимальное входное напряжение микросхемы. В нашем случае входное напряжение 7 вольт.

Чип рассеивает лишнюю мощность на себе. Чем выше входное напряжение на микросхеме, тем больше потребляемая мощность, которая преобразуется в нагрев корпуса.В результате микросхема перегреется и сработает защита, устройство выключится.

Стабилизатор напряжения 5 вольт

Такое устройство отличается от аналогичных устройств простотой и приемлемой стабилизацией. В нем используется микросхема K155J1A3. Этот стабилизатор использовался для цифровых устройств.

Устройство состоит из рабочих блоков: пускового устройства, источника опорного напряжения, схемы сравнения, усилителя тока, транзисторного ключа, индуктивного накопителя энергии с диодным переключателем, входных и выходных фильтров.

После подключения источника питания начинает работать пусковой агрегат, который выполнен в виде стабилизатора напряжения. На эмиттере транзистора появляется напряжение 4 В. Диод VD3 закрыт. В результате включаются опорное напряжение и усилитель тока.

Транзисторный ключ закрыт. На выходе усилителя формируется импульс напряжения, размыкающий ключ, пропускающий ток к накопителю энергии. В стабилизаторе включается отрицательная цепь связи, устройство переходит в рабочий режим.

Все бывшие в употреблении детали тщательно проверяются. Перед установкой резистора на плату его значение принимают равным 3,3 кОм. Стабилизатор сначала подключают на 8 вольт при нагрузке 10 Ом, затем при необходимости выставляют на 5 вольт.

Положительное напряжение при 5В. Выпускается компанией STMircoelectronics, ориентировочная цена составляет около $ 1. Он выполнен в стандартном корпусе ТО-220 (см. Рисунок), в котором выполнено много транзисторов, однако его назначение совершенно другое.

В маркировке серии 78XX последние две цифры обозначают номинальное стабилизированное напряжение, например:

  1. 7805 — стабилизация на 5 В;
  2. 7812 — стабилизация на 12 В;
  3. 7815 — стабилизация на 15 В и др.

Серия 79 рассчитана на отрицательное выходное напряжение.

Применяется для стабилизации напряжения в различных низковольтных цепях. Очень удобно использовать, когда необходимо обеспечить точность подаваемого напряжения, не требуется городить сложные схемы стабилизации, и все это можно заменить одной микросхемой и парой конденсаторов.

Схема подключения L7805CV

Схема подключения L 7805 CV довольно простая, для работы необходимо по даташиту на входе 0 подвесить конденсаторы.33 мкФ, а на выходе 0,1 мкФ. Важно при установке или проектировании расположить конденсаторы как можно ближе к выводам микросхемы. Это сделано для обеспечения максимального уровня стабилизации и уменьшения помех.

По характеристикам Регулятор L7805CV исправен при подаче входного постоянного напряжения в диапазоне от 7,5 до 25 В. На выходе микросхемы будет стабильное постоянное напряжение 5 вольт. В этом вся прелесть микросхемы L7805CV.

L7805CV проверка работоспособности

Как проверить работает ли микросхема ? Для начала можно просто прозвонить выводы мультиметром, если хотя бы в одном случае наблюдается короткое замыкание, то это однозначно свидетельствует о неисправности элемента. При питании от 7 В и выше можно собрать схему по приведенному выше даташиту и подать питание на вход, на выходе мультиметром фиксируем напряжение 5 В, соответственно элемент абсолютно функциональный.Третий способ более трудоемкий, если у вас нет источника питания. Однако в этом случае вы получите параллельно блок питания 5 В. Необходимо собрать схему с выпрямительным мостом согласно рисунку ниже.

Для проверки нужен понижающий трансформатор с коэффициентом трансформации 18 — 20 и выпрямительный мост, еще обвес с двумя стандартными конденсаторами на стабилизатор и все, блок питания на 5 В готов. Номиналы конденсаторов здесь завышены по сравнению с схемой переключения L7805 в даташите, это связано с лучшим сглаживанием пульсаций напряжения после выпрямительного моста.Для более безопасной работы желательно добавить индикацию для визуализации включения устройства. Тогда схема будет выглядеть так:

Если в нагрузке много конденсаторов или любая другая емкостная нагрузка, можно защитить стабилизатор обратным диодом, чтобы избежать перегорания элемента при разрядке конденсаторов.

Большим плюсом микросхемы является достаточно легкий дизайн и удобство использования, в случае если вам нужен блок питания такого же номинала. Цепи, чувствительные к значениям напряжения, должны быть снабжены такими стабилизаторами для защиты элементов, чувствительных к скачкам напряжения.

Характеристики стабилизатора L7805CV, его аналогов

Основные настройки Стабилизатор L7805CV:

  1. Входное напряжение — от 7 до 25 В;
  2. Рассеиваемая мощность — 15 Вт;
  3. Выходное напряжение — 4,75 … 5,25 В;
  4. Выходной ток — до 1,5 А.

Характеристики микросхемы указаны в таблице ниже, эти значения действительны при определенных условиях. А именно: температура микросхемы находится в диапазоне от 0 до 125 градусов Цельсия, входное напряжение 10 В, выходной ток 500 мА (если иное не указано в условиях, столбце Условия испытаний), а стандартный перевес составляет конденсаторы на входе 0.33 мкФ и на выходе 0,1 мкФ.

Из таблицы видно, что стабилизатор хорошо себя ведет, когда на вход подается от 7 до 20 В, а на выходе стабильно будет выходное от 4,75 до 5,25 В. С другой стороны, подача более высоких значений приводит к падению. к и без того более значительному изменению выходных значений, поэтому выше 25 В не рекомендуется, а снижение входного до менее 7 В, как правило, приведет к отсутствию напряжения на выходе стабилизатора.

Более 5 Вт, на микросхему необходимо установить радиатор во избежание перегрева стабилизатора, конструкция позволяет это сделать без вопросов. Для более точной (прецизионной) техники, естественно, такой стабилизатор не подходит, так как имеет значительное изменение номинального напряжения при изменении входного напряжения.

Так как стабилизатор линейный, в мощных схемах нет смысла использовать стабилизацию на основе широтно-импульсной симуляции, а вот для питания небольших устройств L7805 вполне подходит для телефонов, игрушек, магнитол и др. гаджеты.Отечественный аналог — КР142ЕН5А или в простонародье «КРЕНКА». По стоимости аналог тоже находится в этой же категории.

Стабилизаторы это устройства, которые являются частью блока питания и позволяют поддерживать стабильное напряжение на выходе блока питания. Стабилизаторы электрического напряжения предназначены для некоторого фиксированного выходного напряжения (например, 5 В, 9 В, 12 В), и есть регулируемые стабилизаторы напряжения, которые могут устанавливать необходимое напряжение в пределах, которые они позволяют.

Все стабилизаторы обязательно рассчитаны на какой-то максимальный ток, который они могут обеспечить. Если этот ток будет превышен, стабилизатор выйдет из строя. Современные стабилизаторы обязательно оснащены защитой от сверхтока, обеспечивающей отключение стабилизатора при превышении максимального тока в нагрузке и защитой от перегрева. Наряду со стабилизаторами положительного напряжения есть стабилизаторы отрицательного напряжения. В основном они используются в биполярных источниках питания.

7805 — стабилизатор

7805 — стабилизатор

Этот стабилизатор имеет маломощный аналог.

Распиновка
7805

Стабилизатор 7805 распиновка

При обсуждении электрических схем часто используются термины «регулятор напряжения» и «регулятор тока». Но в чем разница между ними? Как работают эти стабилизаторы? Какая схема требует дорогостоящего регулятора напряжения, а где достаточно простого регулятора? Ответы на эти вопросы вы найдете в этой статье.

Рассмотрим стабилизатор напряжения на примере устройства LM7805.В его характеристиках указано: 5В 1,5А. Это означает, что стабилизируется именно напряжение, и оно составляет до 5В. 1,5 А — это максимальный ток, который может выдерживать стабилизатор. Пиковый ток. То есть он может дать 3 миллиампера, 0,5 ампера и 1 ампер. Столько тока, сколько требуется для нагрузки. Но не более полутора. В этом основное отличие стабилизатора напряжения от стабилизатора тока.

Виды стабилизаторов напряжения

Существует всего 2 основных типа стабилизаторов напряжения:

Линейные регуляторы напряжения

Например, микросхемы БАНК или, LM1117 , LM350 .

Кстати, КРЕН — это не аббревиатура, как многие думают. Это сокращение. Советская микросхема-стабилизатор, аналогичная LM7805, получила обозначение КР142ЕН5А. Ну есть еще КР1157ЕН12В, КР1157ЕН502, КР1157ЕН24А и еще куча других. Для краткости все семейство микросхем стало называться «КРЕН». КР142ЕН5А затем превращается в КРЕН142.

Советский стабилизатор КР142ЕН5А. Аналог LM7805.


Стабилизатор LM7805

Самый распространенный вид.Их недостаток в том, что они не могут работать при напряжении ниже заявленного выходного напряжения. Если он стабилизирует напряжение на уровне 5 вольт, то ему нужно на вход как минимум на полтора вольта больше. Если подать меньше 6,5 В, то выходное напряжение «проседает», и мы уже не получим 5 В. Еще один недостаток линейных стабилизаторов — сильный нагрев под нагрузкой. Собственно, это принцип их работы — все, что выше стабилизированного напряжения, просто превращается в тепло. Если подать на вход 12 В, то 7 уйдет на нагрев корпуса, а 5 уйдет потребителю.В этом случае корпус нагревается настолько, что без радиатора микросхема просто сгорит. Все это приводит к еще одному серьезному недостатку — линейный стабилизатор нельзя использовать в устройствах с питанием от аккумуляторов. Энергия аккумуляторов будет потрачена на нагрев стабилизатора. Переключающие стабилизаторы лишены всех этих недостатков.

Стабилизаторы напряжения импульсные

Импульсные стабилизаторы — лишены линейных недостатков, но и стоят дороже.Это уже не просто трехконтактный чип. Они похожи на доску с деталями.

Одна из разновидностей импульсного стабилизатора.

Импульсные стабилизаторы бывают трех типов: понижающие, повышающие и всеядные. Самые интересные — всеядные. Независимо от входного напряжения, выход будет именно тем, что нам нужно. Всеядному импульсу все равно, будет ли входное напряжение ниже или выше необходимого. Он автоматически переходит в режим повышения или понижения напряжения и сохраняет установленное на выходе.Если в характеристиках указано, что на стабилизатор можно вводить от 1 до 15 вольт, а на выходе будет стабильно 5, то так и будет. К тому же нагрев импульсных стабилизаторов настолько незначителен, что им можно пренебречь в большинстве случаев. Если ваша схема будет питаться от батареек или будет помещена в закрытый корпус, где недопустим сильный нагрев линейного стабилизатора, используйте импульсную. Я использую перестраиваемый импульсный стабилизатор напряжения за копейки, который заказываю с Алиэкспресс. Вы можете купить.

Хорошо.А как насчет стабилизатора тока?

Не открою Америку, если скажу, что стабилизатор тока стабилизирует ток.
Стабилизаторы тока иногда также называют драйверами светодиодов. Внешне они похожи на импульсные стабилизаторы напряжения. Хотя сам стабилизатор представляет собой небольшую микросхему, все остальное нужно для обеспечения правильной работы. Но обычно драйвером называется сразу вся схема.


Так выглядит регулятор тока.Та же схема, что и стабилизатор, обведена красным. Все остальное на плате обвязка.

Итак. Драйвер устанавливает ток. Стабильный! Если написано, что на выходе будет ток 350мА, то будет ровно 350мА. Но выходное напряжение может меняться в зависимости от напряжения, требуемого потребителем. Не будем увлекаться теорией этого. как все это работает. Только помните, что вы не регулируете напряжение, драйвер сделает все за вас исходя из потребителя.

Ну зачем тебе все это?

Теперь вы знаете, чем стабилизатор напряжения отличается от стабилизатора тока, и можете ориентироваться в их разновидностях. Возможно, вы до сих пор не понимаете, зачем эти вещи нужны.

Пример: вы хотите запитать 3 светодиода от бортовой сети автомобиля. Как вы можете понять, для светодиода важно контролировать силу тока. Мы используем самый распространенный вариант подключения светодиодов: последовательно подключены 3 светодиода и резистор.Напряжение питания 12 вольт.

Резистором ограничиваем ток на светодиоды, чтобы они не перегорели. Пусть падение напряжения на светодиоде будет 3,4 вольта.
После первого светодиода остается 12-3,4 = 8,6 вольт.
На данный момент у нас достаточно.
На втором пропадет еще 3,4 вольта, то есть останется 8,6-3,4 = 5,2 вольта.
И хватит и на третий светодиод.
А после третьего останется 5,2-3,4 = 1,8 вольт.
Если вы хотите добавить четвертый светодиод, этого будет недостаточно.
Если напряжение питания поднять до 15В, то этого достаточно. Но тогда и резистор нужно будет пересчитать. Резистор — простейший стабилизатор тока (ограничитель). Их часто размещают на одних и тех же лентах и ​​модулях. У него есть минус — чем ниже напряжение, тем меньше будет ток на светодиоде (закон Ома, с ним не поспоришь). Это означает, что если входное напряжение нестабильно (в автомобилях это обычно бывает), то сначала нужно стабилизировать напряжение, а затем можно ограничить ток резистором до требуемых значений.Если мы используем резистор в качестве ограничителя тока там, где напряжение нестабильно, нам необходимо стабилизировать напряжение.

Стоит помнить, что резисторы есть смысл устанавливать только до определенной силы тока. После определенного порога резисторы начинают сильно нагреваться и приходится устанавливать более мощные резисторы (почему именно силовой резистор описан в этом устройстве). Увеличивается тепловыделение, снижается КПД.

Также называется светодиодным драйвером … Часто у тех, кто не очень разбирается в этом, регулятор напряжения называют просто драйвером светодиода, а импульсный регулятор тока — good LED driver.Он сразу обеспечивает стабильное напряжение и ток. И почти не нагревается. Вот как это выглядит:


Интегральные стабилизаторы напряжения широко используются в электронике, и особенно один из их видов — стабилизаторы с фиксированным выходным напряжением в трехконтактных корпусах. Они хороши тем, что не требуют внешних элементов (кроме фильтрующих конденсаторов), регулировок и имеют широкий диапазон токов нагрузки. Я не буду здесь приводить их технические характеристики, а приведу только основные данные и схемы возможных приложений.

Стандартные линейные стабилизаторы выпускаются многими производителями и имеют не одно обозначение, рассмотрим их на примере наиболее типичного типа:

  • l78 серия (для положительного напряжения),
  • Серии
  • и L79 (для отрицательного напряжения).

В свою очередь стандартные регуляторы делятся на:

  • слаботочный с выходным током в районе 0,1 А (L78Lxx) — см. Рис. 1а,
  • со средним током около 0.5 А (L78Mxx) — см. Рис. 1b,
  • сильноточный 1 … 1,5 А (L78xx) — вид — Рис. 1в.

Невысокая стоимость, простота использования, а также широкий выбор выходных напряжений и корпусов делают эти компоненты очень популярными при проектировании простых схем питания. Следует отметить, что данные регуляторы имеют ряд дополнительных функций, обеспечивающих безопасность эксплуатации. К ним относятся защита от сверхтока и температурная защита от перегрева микросхемы.

Рисунок 1

Встраиваемые стабилизаторы используют типы кузовов: КТ-26, КТ-27, КТ-28-2, ТО-220,
КТ-28-2, КТ-27-2, ТО-92, ТО-126, ТО-202 , близкие к показанным на рис.1.

Микросхемы серии 78xx

Это серия ИС линейных стабилизаторов с фиксированным выходным напряжением — 78xx (также известная как LM78xx).

Их популярность связана, как уже упоминалось выше, с их простотой использования и относительной дешевизной. При указании некоторых микросхем серии «хх» заменяется двузначным числом, обозначающим выходное напряжение стабилизатора (например, микросхема 7805 имеет выходное напряжение 5 вольт, а 7812 — выходное напряжение 12 В. ).Стабилизаторы 78-й серии имеют положительное рабочее напряжение по отношению к земле, а отрицательные серии 79хх имеют аналогичную систему обозначений. Их можно использовать для подачи как положительного, так и отрицательного напряжения питания на нагрузки в одной цепи.

Кроме того, популярность своей серии продиктована рядом преимуществ перед другими стабилизаторами напряжения:

  • Микросхемы данной серии не нуждаются в дополнительных элементах для обеспечения стабильного питания, что делает их удобными в использовании, экономичными и эффективно использующими пространство на печатной плате.Напротив, большинству других регуляторов требуются дополнительные компоненты, либо для установки правильного значения напряжения, либо для стабилизации. Некоторые другие варианты (например, импульсные регуляторы) требуют не только большого количества дополнительных компонентов, но могут потребовать большого опыта разработки.
  • Устройства этой серии защищены от превышения максимального тока, а также от перегрева и коротких замыканий, что в большинстве случаев обеспечивает высокую надежность. Иногда ограничение тока также используется для защиты других компонентов схемы,
  • Линейные регуляторы не создают радиочастотных помех в виде паразитных магнитных полей и пульсаций выходного высокочастотного напряжения.

К недостаткам линейных стабилизаторов можно отнести меньший КПД по сравнению с импульсными, но при оптимальном расчете он может превышать 60%.

Устройство интегрального стабилизатора показано на рис. 2

Рисунок 2

Требования к применению стабилизаторов:

    падение напряжения на нем не должно быть ниже 2 вольт,

    максимальный ток через него не должен превышать указанный в соотношении:

I max

P — допустимая рассеиваемая мощность микросхемы, U in-out — падение напряжения на микросхеме (U in-out = U in — U out).

Типовая схема включения регулятора напряжения в корпусе техпровода


с фиксированным выходным напряжением

Типовая схема включения интегрального стабилизатора напряжения в трехконтактном корпусе с фиксированным выходным напряжением представлена ​​на рис. 3.

Рисунок 3

Мы видим, что микросхемы этого типа не требуют дополнительных элементов, за исключением конденсаторов фильтрации напряжения, которые фильтруют напряжение питания и защищают стабилизатор от шума, проникающего со стороны нагрузки и источника напряжения питания.

Для обеспечения стабильной работы микросхем серии 78xx во всем диапазоне допустимых значений входных и выходных напряжений и токов нагрузки рекомендуется использовать конденсаторы, шунтирующие вход и выход стабилизатора. Это должны быть твердотельные (керамические или танталовые) конденсаторы емкостью до 2 мкФ на входе и 1 мкФ на выходе. При использовании алюминиевых конденсаторов их емкость должна быть более 10 мкФ. Необходимо подключать конденсаторы с максимально короткими проводниками как можно ближе к выводам стабилизатора.

и ток делителя I2 (возможна регулировка), в) стабилизатор напряжения.

Приложения для интегрированного регулятора фиксированного напряжения

Микросхемы

позволяют создавать множество схем на основе стабилизаторов.

Регулировка выходного напряжения

Как я уже писал выше (см. Рис. 5б) линейные стабилизаторы позволяют изменять выходное напряжение. показано на рис. 7.

Функциональное регулирование выходного напряжения возможно аналогично.

Например, можно регулировать выходное напряжение в зависимости от температуры для использования в системах стабилизации температуры — термостатах.В зависимости от типа датчика температуры он может быть включен вместо резисторов R 1 или R 2.

Рисунок 7

Стабилизаторы параллельного подключения

Рисунок 7

Особенность данного регулятора в том, что (для стабильной работы вентилятора) в начальный момент времени на вентилятор подается полное напряжение (12 В). После заряда конденсатора С1 напряжение на выходе будет определяться резистором R 2.

Стабилизатор с плавным выходом на

Рисунок 8

Эта схема отличается тем, что в начальный момент времени напряжение на выходе стабилизатора составляет 5В (для данного типа), после чего напряжение плавно повышается до значения, определяемого регулирующими элементами.

Собр А. Сорокин,

Опции:

мин. входное напряжение, В:

Макс. входное напряжение, В: 35

Выходное напряжение, В: +5

Номинальный выходной ток, А: 1,5

Падение напряжения ввода / вывода, В: 2,5

Количество регуляторов в корпусе: 1

Ток потребления, мА: 6

Точность: 4%

Диапазон рабочих температур: 0 ° C… + 150 ° С

Это устройства, которые являются частью блока питания и позволяют поддерживать стабильное напряжение на выходе блока питания. Стабилизаторы электрического напряжения рассчитаны на какое-то фиксированное выходное напряжение (например, 5 В, 9 В, 12 В), и есть регулируемые стабилизаторы напряжения, которые имеют возможность устанавливать необходимое напряжение в пределах, в которых они позволяют.

Все стабилизаторы обязательно рассчитаны на какой-то максимальный ток, который они могут обеспечить.Если этот ток будет превышен, стабилизатор выйдет из строя. Современные стабилизаторы обязательно оснащены защитой от сверхтока, обеспечивающей отключение стабилизатора при превышении максимального тока в нагрузке и защитой от перегрева. Наряду со стабилизаторами положительного напряжения есть стабилизаторы отрицательного напряжения. В основном они используются в биполярных источниках питания.

7805 — стабилизатор , выполнен в корпусе, аналогичном транзистору, и имеет три вывода.См. Картинку. (Стабилизированное напряжение + 5В и ток 1А). Также в корпусе есть отверстие для крепления регулятора напряжения 7805 к радиатору охлаждения. 7805 — стабилизатор положительного напряжения. Его зеркальное отображение — 7905- аналог 7805 по отрицательному напряжению … Т.е. на общем выходе будет +, а на входе -. С его выхода, соответственно, будет снято стабилизированное напряжение -5 вольт.
Также стоит отметить, что для нормальной работы на вход обоих стабилизаторов необходимо подать напряжение порядка 10 вольт.
У этого стабилизатора есть маломощный аналог 78L05.

7805 распиновка

Стабилизатор распиновка рядом. Если вы посмотрите на корпус 7805, как показано на фото выше, то пины имеют следующую распиновку слева направо: вход, общий, выход. «Обычный» штифт имеет контакт с корпусом. Это необходимо учитывать при установке. У стабилизатора 7905 другая распиновка! Слева направо: общие, вход, выход. А на корпусе есть «вход»!

Практически все радиолюбительские самодельные изделия и конструкции содержат стабилизированный источник питания.А если ваша схема работает от питающего напряжения 5 вольт, то лучшим вариантом будет использование трехвыходного интегрального стабилизатора 78L05

.

В природе существует две разновидности 7805 с током нагрузки до 1А и маломощный 78L05 с током нагрузки до 0,1А. Кроме того, промежуточным вариантом является микросхема 78M05 с током нагрузки до 0,5А. Полные отечественные аналоги микросхемы — для 78Л05 КР1157ЕН5 и 7805 для 142ЕН5

.

Емкость C1 на входе требуется для отсечения высокочастотных помех при подаче входного напряжения.Емкость С2, но уже на выходе стабилизатора, задает стабильность напряжения при резком изменении тока нагрузки, а также значительно снижает степень пульсаций.

При проектировании необходимо помнить, что для нормальной работы стабилизатора 78L05 входное напряжение должно быть не менее 7 и не выше 20 вольт.

Схема управления позволяет подавать и отключать питание, идущее на стабилизатор напряжения. Управляющий сигнал должен быть уровня TTL или CMOS.Схема может использоваться как выключатель питания под управлением микроконтроллера.


Ниже мы рассмотрим подборку наиболее интересных примеров практического использования интегрального стабилизатора 78L05.

Таким образом, конструкция лабораторного блока питания отличается изысканностью, в первую очередь за счет нестандартного использования микросхемы TDA2030, источником стабилизированного напряжения которой является 78L05.

TDA2030 включен как неинвертирующий усилитель.При таком подключении коэффициент усиления рассчитывается по формуле 1 + R4 / R3 и равен 6. Следовательно, напряжение на выходе блока питания при регулировке значения сопротивления R2 будет плавно изменяться от 0 до 30 вольт.

Повышенная стабильность, отсутствие перегрева радиодеталей — вот основные достоинства данной конструкции.

Индикатор включения сделан на светодиоде HL1, вместо трансформатора, на компонентах C1 и R1 используется схема гашения, на специализированной сборке диодный выпрямительный мост, для минимизации пульсаций используются конденсаторы, стабилитрон на 9 вольт и т. Д. стабилизатор напряжения 78L05.Необходимость использования стабилитрона обусловлена ​​тем, что напряжение на выходе диодного моста составляет около 100 вольт и это может повредить стабилизатор 78L05.

Диапазон напряжения в этой цепи составляет от 5 до 20 вольт. Изменение выходного напряжения осуществляется переменным сопротивлением R2. Максимальный ток нагрузки составляет около 1,5 ампера.

Устройство способно заряжать аккумуляторные батареи разных типов: литиевые, никелевые, а также свинцово-кислотные, используемые в источниках бесперебойного питания.

При зарядке аккумуляторных батарей требуется стабильный зарядный ток, который должен составлять примерно 1/10 емкости аккумулятора. Постоянство зарядного тока задает стабилизатор 78L05. У зарядного устройства четыре диапазона зарядного тока: 50, пять вольт, затем для получения тока 50 мА требуется сопротивление 100 Ом по закону Ома. Для удобства в конструкции зарядного устройства есть индикатор, выполненный на двух биполярных транзисторах и светодиод. Светодиод гаснет, когда аккумулятор заряжен.

.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
