Что такое стабилизатор напряжения, принцип работы и типы

Применение стабилизаторов напряжения стало необходимостью для каждого дома. Различные типы стабилизаторов напряжения доступны в настоящее время с различными функциями и работами. Последние достижения в технологии, такие как микропроцессорные чипы и силовые электронные устройства, изменили стабилизаторы напряжения. Теперь они полностью автоматические, интеллектуальные и оснащены множеством дополнительных функций. Они также имеют сверхбыструю реакцию на колебания напряжения и позволяют своим пользователям дистанционно регулировать требования к напряжению, включая функцию пуска или выключения.

Содержание

1 Что такое стабилизатор напряжения

2 Зачем нужны стабилизаторы напряжения и его важность

2.1 Эффекты повторяющегося перенапряжения в бытовой технике

3 Как работает стабилизатор напряжения, принцип работы понижения и повышения напряжения

3.1 Как работает функция понижения и повышения в стабилизаторе напряжения

3.2 Функция понижения в стабилизаторе напряжения

3.3 Функция повышения в стабилизаторе напряжения

3.4 Как конфигурация повышения и понижения работает автоматически

4 Различные типы стабилизаторов напряжения

5 Стабилизаторы напряжения типа реле

5.1 Как работает релейный стабилизатор напряжения

5.2 Использование и преимущества релейных стабилизаторов напряжения

5.3 Недостатки релейных стабилизаторов напряжения

6 Сервоприводные стабилизаторы напряжения

6.1 Как работает сервоприводный стабилизатор напряжения?

6.2 Классификация сервоприводных стабилизаторов напряжения

6.3 Недостатки сервоприводного стабилизатора напряжения

7 Стабилизаторы статического напряжения

7.1 Как работает статический стабилизатор напряжения

7.2 Использование / Преимущества статических стабилизаторов напряжения

7.3 Недостатки статического стабилизатора напряжения

8 В чем разница между стабилизатором напряжения и регулятором напряжения?

9 Как выбрать лучший стабилизатор напряжения для вашего дома? Руководство по покупке

9.2 Пошаговое руководство по выбору и покупке стабилизатора напряжения для вашего дома

9.3 Практический пример для лучшего понимания

10 Видео — Как правильно выбрать стабилизатор напряжения по мощности для дома. Расчёт и простые советы!

Что такое стабилизатор напряжения

Стабилизатор напряжения — это электрическое устройство, которое используется для подачи постоянного напряжения на нагрузку на своих выходных клеммах независимо от каких-либо изменений или колебаний на входе, то есть входящего питания.

Основное назначение стабилизатора напряжения заключается в защите электрических или электронных устройств (например, кондиционера, холодильника, телевизора и так далее) от возможного повреждения в результате скачков напряжения или колебаний, повышенного или пониженного напряжения.

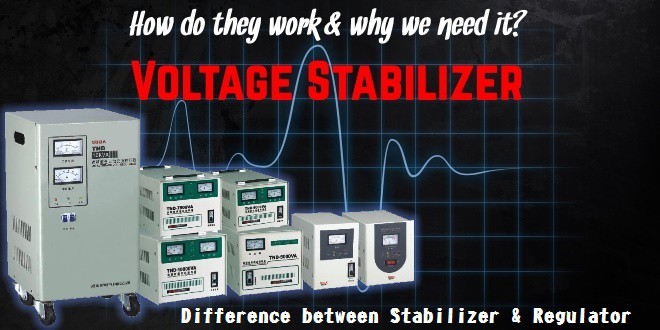

Различные типы стабилизаторов напряжения

Стабилизатор напряжения также известен как AVR (автоматический регулятор напряжения). Использование стабилизатора напряжения не ограничивается домашним или офисным оборудованием, которое получает электропитание извне. Даже места, которые имеют свои собственные внутренние источники питания в виде дизельных генераторов переменного тока, сильно зависят от этих AVR для безопасности своего оборудования.

Мы можем увидеть различные типы стабилизаторов напряжения, доступных на рынке. Аналоговые и цифровые автоматические стабилизаторы напряжения доступны от многих производителей. Благодаря растущей конкуренции и повышению осведомленности о безопасности устройств. Эти стабилизаторы напряжения могут быть однофазными (выход 220-230 вольт) или трехфазными (выход 380/400 вольт) в зависимости от типа применения. Регулирование желаемой стабилизированной мощности осуществляется методом понижения и повышения напряжения в соответствии с его внутренней схемой. Трехфазные стабилизаторы напряжения доступны в двух разных моделях, то есть моделях с сбалансированной нагрузкой и моделях с несбалансированной нагрузкой.

Они доступны в различных рейтингах и диапазонах
КВА. Стабилизатор напряжения нормального диапазона может обеспечить стабилизированное выходное напряжение 200-240 вольт с усилением 20-35 вольт при питании от входного напряжения в диапазоне от 180 до 270 вольт. Принимая во внимание, что широкий диапазон стабилизатора напряжения может обеспечить стабилизированное напряжение 190-240 вольт с повышающим сопротивлением 50-55 вольт при входном напряжении в диапазоне от 140 до 300 вольт.

Они также доступны для широкого спектра применений, таких как специальный стабилизатор напряжения для небольших устройств, таких как телевизор, холодильник, микроволновые печи, для одного огромного устройства для всей бытовой техники.

В дополнение к своей основной функции стабилизаторы текущего напряжения оснащены многими полезными дополнительными функциями, такими как защита от перегрузки, переключение нулевого напряжения, защита от изменения частоты, отображение отключения напряжения, средство запуска и остановки выхода, ручной или автоматический запуск, отключение напряжения и так далее.

Стабилизаторы напряжения являются очень энергоэффективными устройствами (с эффективностью 95-98%). Они потребляют очень мало энергии, которая обычно составляет от 2 до 5% от максимальной нагрузки.

Зачем нужны стабилизаторы напряжения и его важность

Все электрические устройства спроектированы и изготовлены для работы с максимальной эффективностью с типичным источником питания, который известен как номинальное рабочее напряжение. В зависимости от расчетного безопасного предела эксплуатации рабочий диапазон (с оптимальной эффективностью) электрического устройства может быть ограничен до ± 5%, ± 10% или более.

Из-за многих проблем источник входного напряжения, которое мы получаем, всегда имеет тенденцию колебаться, что приводит к постоянно меняющемуся источнику входного напряжения. Это изменяющееся напряжение является основным фактором, способствующим снижению эффективности устройства, а также увеличению частоты его отказов.

Проблемы связанные со скачками напряжения:

Перегрев
Сниженный срок службы
Постоянный ущерб
Ущерб изоляции
Уменьшение производительности
Нарушение в мощности
Неправильная работа устройств
Низкая эффективность
Большой ток

Помните, нет ничего более важного для электронного устройства, чем отфильтрованный, защищенный и стабильный источник питания. Правильное и стабилизированное напряжение питания очень необходимо, чтобы устройство выполняло свои функции наиболее оптимальным образом. Это стабилизатор напряжения, который обеспечивает то, что устройство получает желаемое и стабилизированное напряжение, независимо от того, насколько сильно колебание. Таким образом, стабилизатор напряжения является очень эффективным решением для тех, кто хочет получить оптимальную производительность и защитить свои устройства от непредсказуемых колебаний напряжения, скачков напряжения и шума, присутствующих в источнике питания.

Как и источник бесперебойного питания, стабилизаторы напряжения также являются активом для защиты электронного оборудования. Колебания напряжения очень распространены независимо от того, где вы живете. Могут быть различные причины колебаний напряжения, такие как электрические неисправности, неисправная проводка, молнии, короткие замыкания и так далее. Эти колебания могут быть в форме перенапряжения или пониженного напряжения.

Эффекты повторяющегося перенапряжения в бытовой технике

Необратимые повреждения подключенного устройства
Повреждения изоляции обмотки
Перебои в нагрузке
Перегрев кабеля или устройства
Ухудшится срок полезного использования устройства
Неисправность оборудования
Низкая эффективность устройства
Устройство в некоторых случаях может занять дополнительные часы, чтобы выполнить ту же функцию
Ухудшить производительность устройства
Устройство будет потреблять больше электричества, что может привести к перегреву

Как работает стабилизатор напряжения, принцип работы понижения и повышения напряжения

Основная работа стабилизатора напряжения заключается в выполнении двух необходимых функций: функции понижения и повышения напряжения. Функция понижения и повышения — это не что иное, как регулирование постоянного напряжения от перенапряжения. Эта функция может выполняться вручную с помощью селекторных переключателей или автоматически с помощью дополнительных электронных схем

Основная функция стабилизатора напряжения

В условиях перенапряжения функция «понижения напряжения» обеспечивает необходимое снижение интенсивности напряжения. Аналогично, в условиях пониженного напряжения функция «повышения напряжения» увеличивает интенсивность напряжения. Идея обеих функций в целом заключается в том, чтобы поддерживать одинаковое выходное напряжение.

Стабилизация напряжения включает в себя сложение или вычитание напряжения из первичного источника питания. Для выполнения этой функции стабилизаторы напряжения используют трансформатор, который подключен к переключающим реле в различных требуемых конфигурациях. Немногие из стабилизаторов напряжения используют трансформатор, имеющий различные отводы на своей обмотке, для обеспечения различных коррекций напряжения, в то время как стабилизаторы напряжения (такие как Servo стабилизатор напряжения) содержат автоматический трансформатор для обеспечения желаемого диапазона коррекции.

Как работает функция понижения и повышения в стабилизаторе напряжения

Для лучшего понимания обеих концепций мы разделим его на отдельные функции

Принципиальная схема функции понижения в стабилизаторе напряжения

На приведенном выше рисунке показано подключение трансформатора в функции «Понижения». В функции понижения полярность вторичной катушки трансформатора подключается таким образом, что приложенное напряжение к нагрузке является результатом вычитания напряжения первичной и вторичной катушек.

В стабилизаторе напряжения есть схема переключения. Всякий раз, когда обнаруживается превышение напряжения в первичном источнике питания, подключение нагрузки вручную или автоматически переключается в конфигурацию режима «Понижения» с помощью переключателей (реле).

Принципиальная схема функции повышения напряжения в стабилизаторе напряжения

На рисунке выше показано подключение трансформатора в функции «Повышения». В функции повышения полярность вторичной обмотки трансформатора подключается таким образом, что приложенное напряжение к нагрузке является результатом сложения напряжения первичной и вторичной обмоток

Как конфигурация повышения и понижения работает автоматически

Вот пример 02 Stage Voltage Stabilizer. Этот стабилизатор напряжения использует 02 реле (реле 1 и реле 2) для обеспечения стабилизированного источника питания переменного тока для нагрузки в условиях перенапряжения и понижения напряжения.

На принципиальной схеме 02-ступенчатого стабилизатора напряжения (изображенного выше) реле 1 и реле 2 используются для обеспечения конфигурации понижения и повышения во время различных условий колебаний напряжения, то есть перенапряжения и пониженного напряжения. Например — предположим, что вход переменного тока 230 В переменного тока, а требуемый выход также постоянный 230 В переменного тока. Теперь, если у вас есть +/- 25 Вольт понижения & повышения стабилизация, это означает, что ваш стабилизатор напряжения может обеспечить вам постоянное требуемое напряжение (230 В) в диапазоне от 205 В (пониженное напряжение) до 255 В (повышенное напряжение) входного источника переменного тока.

В стабилизаторах напряжения, в которых используются трансформаторы с отводом, точки ответвления выбираются на основе требуемого количества напряжения, которое должно быть подавлено или повышено. В этом случае у нас есть разные диапазоны напряжения для выбора. Принимая во внимание, что в стабилизаторах напряжения, в которых используются автотрансформаторы, серводвигатели вместе со скользящими контактами используются для получения необходимого количества напряжения, которое необходимо стабилизировать или повысить. Скользящий контакт необходим, поскольку автотрансформаторы имеют только одну обмотку.

Различные типы стабилизаторов напряжения

Первоначально на рынке появились ручные / селекторные переключатели напряжения. В этих типах стабилизаторов используются электромеханические реле для подбора желаемого напряжения. С развитием технологий появились дополнительные электронные схемы и стабилизаторы напряжения стали автоматическими. Затем появился Servo стабилизатор напряжения, который способен стабилизировать напряжение непрерывно, без какого-либо ручного вмешательства. Теперь также доступны стабилизаторы напряжения на базе микросхем / микроконтроллеров, которые также могут выполнять дополнительные функции.

Стабилизаторы напряжения можно разделить на три типа:

Стабилизаторы напряжения типа реле
Сервоприводные стабилизаторы напряжения
Стабилизаторы статического напряжения

Стабилизаторы напряжения типа реле

Разберемся в процессе функционирования стабилизатора релейного типа. Электронная система измеряет параметры входящей электроэнергии. После считывания данных прибор сравнивает эти параметры с величинами номинального режима.

Прибор автоматически производит подключение необходимой обмотки трансформатора для достижения нужных параметров сети. Работа релейного стабилизатора довольно простая. Прибор регулирует параметры сети по ступеням, в результате чего при очередной ступени напряжение изменяется на конкретную величину. Бывают ситуации, когда уровень напряжения не соответствует норме даже после корректировки. Такие ступенчатые регулировки могут также вызвать перепады напряжения.

Если подробно разобраться в принципе действия, то можно понять, что прибор быстро выбирает нужные обмотки. Такие ступенчатые скачки параметров считаются незначительными. Они станут заметнее, если на входе будут наблюдаться подобные скачки напряжения. При подключении к сети высокочувствительных устройств при сильных перепадах напряжения устройства выйдут из строя.

Недобросовестные производители могут запрограммировать стабилизатор таким образом, что на его дисплее всегда будет показывать значение 220 В.

Чаще всего релейный стабилизатор справляется с перепадами сети за 0,15 с. Такой прибор может отключить питание выходным током, когда на входе возникли значения тока наименьшего допустимого значения. После нормализации напряжения прибор снова подключится к работе. Напряжение восстанавливается за 0,6 с.

Как работает релейный стабилизатор напряжения

Рисунок выше показывает, как стабилизатор напряжения типа реле выглядит изнутри. Он имеет трансформатор с ответвлениями, реле и электронную плату. Печатная плата содержит схему выпрямителя, усилитель, микроконтроллер и другие вспомогательные компоненты.

Электронные платы выполняют сравнение выходного напряжения с источником опорного напряжения. Как только он обнаруживает любое увеличение или уменьшение входного напряжения выше эталонного значения, он переключает соответствующее реле для подключения требуемого постукивания для функции понижения и повышения.

Стабилизаторы напряжения релейного типа обычно стабилизируют входные колебания на уровне ± 15% с точностью на выходе от ± 5% до ± 10%.

Использование и преимущества релейных стабилизаторов напряжения

Этот стабилизатор в основном используется для приборов / оборудования с низким номинальным энергопотреблением в жилых / коммерческих / промышленных целях.

Малые габаритные размеры, так как трансформатор имеет только функцию повышения напряжения.
Большой интервал значений напряжения.
Значительный диапазон рабочих температур. Многие приборы нормально работают при температуре -40 +40 градусов.
Низкий уровень шума.
Допускается перегрузка до 110%.

Многие изготовители приборов утверждают, что их продукция способна функционировать много лет.

Недостатки релейных стабилизаторов напряжения

В работе релейных моделей стабилизаторов есть недостатки, которые обусловлены его методом работы, схемой прибора. Слабым звеном его конструкции считается реле. Если изготовитель установил некачественное реле, то оно может стать причиной неисправности прибора. Также при переключении режимов возникают щелчки и шумы.

Другим значимым недостатком является ступенчатое действие устройства выравнивания напряжения. При переключении с одной обмотки на другую напряжение может значительно изменяться, образуя некоторые скачки.

Недорогие модели имеют слабую мощность, которая не больше 30% от мощности бытовых устройств.

Правила пользования релейным стабилизатором

При вашем выборе релейного типа стабилизатора, необходимо регулярно проводить его обслуживание, в том числе ежегодно тщательно его осматривать внутри корпуса. При осмотре нужно обращать внимание на:

Надежность крепления соединений проводников.
Уровень охлаждения и циркуляции воздуха в корпусе прибора.
Имеются ли повреждения.
Точность работы указателей измерения.

При обнаружении слабых соединений, пыли, необходимо выключить из сети стабилизатор и произвести его обслуживание, очистив его и затянув все крепления контактов. Помещение, в котором находится стабилизатор напряжения, должно проветриваться и быть сухим. Влажность в помещении не должна быть более 80%. При работе в корпусе стабилизатора отверстия для вентиляции должны иметь доступ воздуха.

Сервоприводные стабилизаторы напряжения

Электромеханический стабилизатор напряжения, так же известный как сервоприводный, – это один из самых распространенных видов стабилизаторов, который, благодаря своей конструкции и характеристикам, обладает очень интересным набором возможностей и в некоторых ситуациях просто не имеет альтернативы.

Ни для кого не секрет, что бытовые сети питания сегодня не могут обеспечить стабильную эксплуатацию электрических устройств в доме. Перепады и скачки напряжения вполне можно ожидать от сети питания. Для решения этих задач как нельзя лучше подходит электромеханический вид стабилизатора напряжения, так как он стал наиболее популярным на рынке бытовых приборов защиты

Рисунок выше показывает, как серво стабилизатор напряжения выглядит изнутри. Он имеет серводвигатель, автотрансформатор, трансформатор понижения и повышения, двигатель, электронную плату и другие вспомогательные компоненты.

В стабилизаторе напряжения на основе сервопривода один конец первичной обмотки трансформатора понижения и повышения (отвод) подключен к фиксированному ответвлению автотрансформатора, а другой конец первичной обмотки соединен с подвижным рычагом, который контролируется серводвигателем. Один конец вторичной катушки трансформатора
понижения и повышения подключен к входному источнику питания, а другой конец подключен к выходу стабилизатора напряжения.

Как работает сервоприводный стабилизатор напряжения?

В системе замкнутого контура отрицательная обратная связь (также известная как ошибка подачи) гарантируется от выхода, чтобы система могла гарантировать, что был достигнут желаемый результат. Это делается путем сравнения выходных и входных сигналов. Если в случае, если желаемый выход превышает / ниже требуемого значения, то регулятором источника входного сигнала будет получен сигнал ошибки (Выходное значение — Входное значение). Затем этот регулятор снова генерирует сигнал (положительный или отрицательный в зависимости от достигнутого выходного значения) и подает его на исполнительные механизмы, чтобы привести выходное значение к точному значению.

Благодаря свойству замкнутого контура стабилизаторы напряжения на основе сервоприводов используются для приборов / оборудования, которые очень чувствительны и нуждаются в точном входном питании (± 01%) для выполнения намеченных функций.

Электронные платы выполняют сравнение выходного напряжения с источником опорного напряжения. Как только он обнаруживает любое увеличение или уменьшение входного напряжения выше контрольного значения, он начинает работать с двигателем, который еще больше перемещает рычаг на автотрансформаторе.

При перемещении рычага на автотрансформаторе входное напряжение на первичной обмотке трансформатора понижения и повышения изменится на требуемое выходное напряжение. Серводвигатель будет продолжать вращаться, пока разность между значением опорного напряжения и выход стабилизатора становится равным нулю. Этот полный процесс происходит за миллисекунды. Современные серво стабилизаторы напряжения поставляются с микроконтроллерной / микропроцессорной схемой управления для обеспечения интеллектуального управления пользователями.

Классификация сервоприводных стабилизаторов напряжения:

Однофазные сервоприводные стабилизаторы напряжения

В однофазных стабилизаторах напряжения с сервоприводом стабилизация напряжения достигается с помощью серводвигателя, подключенного к переменному трансформатору.

Трехфазные сбалансированные сервоприводные стабилизаторы напряжения

В трехфазных стабилизированных стабилизаторах напряжения с сервоуправлением стабилизация напряжения достигается с помощью серводвигателя, подключенного к 03 автотрансформаторам, и общей цепи управления. Выходные данные автотрансформаторов варьируются для достижения стабилизации.

Трехфазные несбалансированные сервоприводные стабилизаторы напряжения

В трехфазных несимметричных стабилизаторах напряжения с сервоприводом стабилизация напряжения достигается с помощью серводвигателя, подключенного к 03 автотрансформаторам и 03 независимым цепям управления (по одной на каждый автотрансформатор).

Использование и преимущества сервоприводных стабилизаторов напряжения

Они быстро реагируют на колебания напряжения
Они имеют высокую точность стабилизации напряжения
Они очень надежные
Они могут выдерживать скачки напряжения
Отсутствие шума

Недостатки сервоприводного стабилизатора напряжения

Они нуждаются в периодическом обслуживании
Чтобы обнулить ошибку, серводвигатель должен быть выровнен. Выравнивание сервомотора требует умелых рук.

Стабилизаторы статического напряжения

Статический выпрямитель напряжения не имеет движущихся частей, как в случае сервоприводных стабилизаторов напряжения. Для стабилизации напряжения используется силовая электронная схема преобразователя. Эти статические стабилизаторы напряжения имеют очень высокую точность, а стабилизация напряжения находится в пределах ± 1%.

Стабилизатор статического напряжения содержит трансформатор понижения и повышения, силовой преобразователь с изолированным затвором (IGBT), микроконтроллер, микропроцессор и другие необходимые компоненты.

стабилизатор — это… Что такое стабилизатор?

стабилизатор — – элемент подвески авто. EdwART. Словарь автомобильного жаргона, 2009 … Автомобильный словарь

Стабилизатор напряжения — что это, какие бывают и в чем их отличия?

Сейчас в магазинах можно увидеть множество стабилизаторов разных типов. Каждый тип стабилизатора имеет свой способ стабилизации напряжения. Каждый из способов стабилизации напряжения имеет свои достоинства и свои недостатки. Если классифицировать стабилизаторы напряжения по способу стабилизации, получиться следующая таблица:

Стабилизаторы напряжения бывают

Ступенчатые корректоры напряжения	Электромеханические стабилизаторы	Редкие или устаревшие типы стабилизаторов
1. Стабилизаторы напряжения на механических реле 2. Стабилизаторы напряжения на твердотопливных реле (тиристорах)	3. Электромеханические стабилизаторы с электроприводом	4. Феррорезонансные стабилизаторы 5. Стабилизаторы с двойным преобразованием 6. Компенсационные стабилизаторы напряжения

Ступенчатые корректоры напряжения» являются на сегодняшний день самым распространенным типом стабилизаторов. Поэтому мы достаточно подробно опишем их принцип работы.
Внутри стабилизатора находиться трансформатор. Для простоты понимания трансформатор можно представить в виде стопки железных пластинок, вокруг которых намотаны несколько мотков проволоки.

Принцип стабилизации напряжения очень прост. Он основан на эффекте «электромагнитной индукции». Для нас важно понять, что одним из проявлений этого эффекта будет следующая ситуация:

Например, на первичной обмотке трансформатора 10 витков проволоки, к этим виткам подключено напряжение из городской сети в 220 вольт.
Если на вторичной обмотке в это время будет тоже 10 витков проволоки, то напряжение, которое будет выходить из трансформатора, будет тоже 220 вольт.
Если на вторичной обмотке в это время будет только 5 витков проволоки, то напряжение, которое будет выходить из трансформатора, будет уже 110 вольт.

То есть, возникает полезный эффект, который заключается в том, что если менять количество витков на вторичной обмотке, то можно менять напряжение, которое проходит через стабилизатор.

Зависимость изменений напряжения от изменения количества витков можно представить следующим образом:

Напряжение в городской сети, которое входит трансформатор	Количество витков на первичной обмотке	Действие (подключаем или отключаем обмотки)	Количество витков на вторичной обмотке	Напряжение, которое выходит из трансформатора
220 вольт	10	Ничего не меняем	10	220 вольт
220 вольт	10	Отключаем 2 обмотки	8	176 вольт
220 вольт	10	Подключаем 2 обмотки	12	264 вольта

На самом деле, и первичная и вторичная обмотка трансформатора состоят из сотен витков. Стабилизатор, подключая и отключая обмотки, может легко стабилизировать напряжение до нормы. Упрощая, можно сказать, что если к вторичной обмотке добавить 3 витка, это увеличит напряжение на 1 вольт, если убрать 3 витка — уменьшит напряжение на 1 вольт.

Пример:

Допустим, напряжение в сети упало до 200 вольт, чтобы оно стало нормальным (220 вольт), стабилизатору надо добавить еще 20 вольт, что означает, что нужно к вторичной обмотке добавить ещё (3 х 20) = 60 витков.
Допустим, напряжение в сети повысилось до 250 вольт, чтобы оно стало нормальным (220 вольт), стабилизатору надо убавить его на 30 вольт, что означает, что от вторичной обмотки нужно убрать ещё (30 х 3) = 90 витков.

Теперь стало понятно, как трансформатор стабилизирует напряжение, он просто подключает и отключает обмотки на трансформаторе.

Но как происходит это подключение и отключение?
Это происходит благодаря специальному устройству, которое называется «реле». Это простое устройство выполняет только одну функцию: оно как «выключатель» замыкает, или размыкает электрическую цепь. Разница между «реле» и обычным «выключателем» в том, что реле можно управлять.

В упрощенном виде процесс управления можно представить так:
Послала плата управления стабилизатора «сигнал» реле, реле включилось, и замкнуло обмотку. Послала плата управления ещё один «сигнал» реле, реле выключилось и разомкнуло обмотку.

Теперь мы вплотную подошли, к ответу на вопрос, почему же этот тип стабилизаторов называется «ступенчатым корректором». Для начала вспомним, что допустимым напряжением по Российским и Международным стандартам является напряжение в интервале от 200 до 240 вольт. То есть, для нормальной и безопасной работы бытовых приборов напряжение ровно в 220 вольт не требуется. Исходя из этого норматива, был спроектирован такой вид стабилизаторов как «ступенчатые корректоры напряжения».

Большинство стабилизаторов данного типа имеют «шаг» в 15 вольт. Это означает, что если напряжение понизиться, например, более чем на 15 вольт, то есть, в сети было напряжение 220 вольт и вдруг упало до 205. Тогда стабилизатор подключит ещё одну обмотку, которая будет состоять из (3 витка х 15 вольт) = 45 витков, в этом случае напряжение, которое будет выходить из стабилизатора, станет 220 вольт. Если напряжение в сети опять упадет с 205 вольт уже до 190 вольт, тогда стабилизатор подключит ещё одну обмотку, ещё дополнительно 45 витков, тогда напряжение из стабилизатора опять станет 220 вольт и так далее. Соответственно, если напряжение в сети было 220 вольт, а стало 235 вольт, тогда стабилизатор отключит обмотку, и, тем самым, уменьшит напряжение до нормы.

Многие стабилизаторы имеют интервал входящих напряжений от 160 до 260 вольт. Это означает, если в вашей городской сети в вашей розетке будет напряжение от 160 до 260 вольт, тогда стабилизатор, пропуская напряжение через себя (через трансформатор), обязан скорректировать его до нормы, при этом нормой будет считаться напряжение от 200 до 240 вольт.
В реальности это будет выглядеть так. Допустим, напряжение в вашей розетке по причинам перегруженности по вечерам (все приходят домой с работы включают бытовые электроприборы и свет) будет понижаться с 220 до 176 вольт.

Стабилизатор «выравнивает» напряжение только после того как оно опуститься ниже определенного значения. В данном случае этим значением является 208 вольт. Как только напряжение опускается ниже нормы, стабилизатор подключает обмотку и выравнивает напряжение. Поэтому этот тип стабилизаторов получил название ступенчатый корректор.

Сразу возникает вопрос, а почему нельзя сделать много отдельных обмоток, и много реле, чтобы напряжение, которое выходит из стабилизатора, было всегда около 220 вольт, и не опускалось до 208? Сделать можно, но возникают следующие трудности:

1) Если сделать больше 5 отдельных обмоток, тогда при включении стабилизатора будет раздаваться очень сильный дребезжащий звук, который будет очень сильно нервировать. Причина этого явления в том, что многие обмотки, как правило, при включении не задействованы, они вносят дисбаланс в магнитное поле трансформатора.

2) Если сделать много реле, потребуется гораздо более сложная плата управления и много дополнительных реле, которые удорожат стабилизатор на столько, что цена для стабилизатора такой же мощности вырастет в 1.5 -2 раза, а какой смысл удорожать, если напряжение и так находиться в пределах нормы.

3) Существует зависимость, что чем ниже входящее напряжение, тем больше увеличивается ток. Об этом будет подробнее рассказано дальше, в данном случае это означает, что при пониженных напряжениях в сети (ниже 180 вольт), чем ближе выходящее напряжение из стабилизатора будет к значению 220 вольт, тем больше будет ток. Чем больше ток, тем мощнее требуется трансформатор.

При прочих равных условиях, потребуется на 25 % более мощный трансформатор, а это в свою очередь ещё больше удорожит стабилизатор.

Все типы стабилизаторов, относящиеся к ступенчатым корректорам, работают по этому принципу. В свою очередь, этот тип стабилизаторов подразделяется на два больших подвида, а именно.

Стабилизаторы на механических реле, и на твердотельных реле (тиристорах). Хотя обычные механические реле и тиристоры совершенно разные устройства, функция, выполняемая ими в стабилизаторах, у них абсолютно одинакова. Эта функция, как вы уже знаете, подключать и отключать обмотки, то есть, и механическое реле (электромагнитное) и твердотельное реле (тиристор) по команде, полученной от платы управления стабилизатором, либо размыкают, либо замыкают обмотки трансформатора между собой. Важно понять, несмотря на то, что принципы работы у них абсолютно разные, на работу стабилизатора это никак не влияет. Если говорить о бытовых стабилизаторах для дома (мощностью до 10 киловатт), принципиально тиристоры имеют только одно неоспоримое преимущество перед механическими реле, а именно, тиристоры в отличие от механических реле работают абсолютно бесшумно, в остальном «высоко технологичность» тиристоров для потребителя никак не проявляется. Остальные плюсы и минусы механических и твердотельных реле (только в контексте использования их в стабилизаторах) можно увидеть в следующей таблице.

Механическое реле (электромагнитное)
+	Относительно низкая стоимость самих реле. Возможность использовать простую недорогую и надежную аналоговую плату управления (без микроконтроллеров), благодаря которой стабилизатор может выдерживать десятки перепадов напряжения подряд, при этом он будет стабилизировать напряжение. Сбалансированная скорость переключения реле (10 миллисекунд), позволяет переключать обмотки со скоростью достаточной, чтобы напряжение не пропало, и одновременно не позволяет им замкнуть более двух обмоток одновременно, если это произойдет, будет короткое замыкание. Не вносят помех в момент переключения.
—	Максимальная мощность стабилизатора 10 кв. Это связанно с тем, что самое мощное из существующих реле пригодное для использования в стабилизаторах, не может выдерживать больше 10 кв. (около 12 000 вольт-ампер) Шум (щелчки) в момент переключения реле. Ресурс работы 10 тыс. циклов включения выключения (около 2 лет работы) Из-за возникновения дугового разряда при переключении реле их нельзя использовать во взрывоопасной среде.
Твердотопливное реле (тиристор)
+	Ресурс работы более 1 млрд. срабатываний. Отсутствие шума при работе Отсутствие дугового разряда при размыкании. (Применение во взрывоопасной среде. Например, на заправке). Относительно малое энергопотребление. Возможность изготавливать стабилизаторы напряжения до 500 киловатт.
—	Высокое быстродействие (время переключения близкое к нулю), применительно к стабилизаторам является проблемой, потому что скоростисрабатывания почти мгновенны, возникает большой риск, что тиристоры замкнут несколько обмоток одновременно, в результате чего сгорит либо самстабилизатор, либо то что в него включено. Чтобы этого не произошло нужна сложная и дорогая микропроцессорная плата управления, которая искусственно «тормозит» и синхронизирует работу тиристоров. Поэтому фактическая скорость срабатывания в стабилизаторах тиристоров обычно сопоставима или ниже чем скорость срабатывания механических реле. Микроконтроллерное управление (работой управляет микроконтроллер, можно представить как очень упрощенный вид процессора, стоящего в вашем компьютере ), в стабилизаторах имеет большой минус. По мимо того, что такая плата будет относительно дорогой. Самой большой проблемой будет то, что такая плата при скачках напряжения будет «подвисать», так как, например, подвисает компьютер. Ведь микропроцессор, чтобы переключить тиристор, должен узнать какое сейчас напряжение в сети. 4-5 перепадов напряжения подряд, приводят либо к включению защиты, которая выключает стабилизатор, либо, если эта защита не сработает, плата управления стабилизатором просто сгорит, или в ней собьются настройки синхронизации и тогда сгорят тиристоры. Аналоговая плата управления практически нечувствительна к перепадам напряжения. После срабатывания защиты стабилизатор можно перезапустить только вручную (заново выключить и включить стабилизатор), что достаточно неудобно.

Микроконтроллерное управление, в случае использования тиристоров является необходимостью и слабым местом стабилизатора, так как оно, к сожалению, несет с собой сопутствующие проблемы. Так происходит, потому что никакой другой прибор, кроме стабилизаторов напряжения не предназначен для постоянной работы в сети с постоянными колебаниями (не постоянном напряжении, а именно, колебаниями) напряжения от 120 до 280 вольт.

Сильное удорожание тиристорных стабилизаторов возникает не из-за того что напряжение становиться «качественнее», оно такое же как и у всех ступенчатых корректоров плавает в определенном диапазоне, а из-за того, что тиристоры сами по себе очень дороги, и ещё требуют дорогую и сложную плату управления с использованием очень качественных комплектующих. Из этого вывод, что использование тиристорных стабилизаторов, имеет смысл в трех случаях:

1) Требуемая мощность более 10 киловатт
2) Необходимо использовать стабилизатор во взрывоопасной среде
3) Требуется абсолютная тишина.

Поскольку, первый и второй пункт как правило в быту (дома) не требуется, то как мы уже и говорили, остается только плюс «тишины». Плюс, за который придется заплатить в 2.5 — 3 раза больше, по сравнения со стоимостью аналогичного по мощности стабилизатора на обычных электромагнитных реле.
Как отмечалось, срок службы тиристоров в сотни раз превосходит срок службы реле, но, к сожалению, у других элементов платы управления стабилизатором, как и у трансформатора, срок службы намного скромнее.
Тиристорные стабилизаторы твердо занимают рыночную нишу, в стабилизаторах мощностью от 10 до 100 киловатт, так как не имеют в этом диапазоне прямых аналогов. Для такой мощности тиристорный стабилизатор будет лучшим по соотношению цена – качество.

Стоит отметить, что общим «минусом» всех ступенчатых корректоров, является то, что в момент переключения реле (или тиристоров) происходит небольшой перепад напряжения в 10 — 15 вольт, при этом ваши лампочки накаливания будут слегка менять интенсивность свечения. Обычно это не заметно, но если такое обнаружиться, это является особенностью конструкции (ступенчатой коррекции), а не браком.

«Электромеханические стабилизаторы» — большой класс стабилизаторов, в свое время очень широко распространенных на рынке, но в последние годы очень сильно потесненные «ступенчатыми корректорами», которые в обиходе и для удобства обычно называют «релейными».
Принцип их работы такой же, как и у «релейных», то есть стабилизатор, чтобы скорректировать напряжение меняет количество обмоток, но делает он это весьма специфическим образом:

Принцип работы очень прост, плата управления (аналоговая) проверяет какое в данный момент напряжение попадает в стабилизатор. Затем, если оно выходит за пределы допустимого, дает команду электродвигателю, электродвигатель в свою очередь в зависимости от команды двигает угольный контакт (щетку) в нужную сторону.
Если нужно понизить напряжение (допустим, оно у вас в сети 240 вольт) – контакт перемещается влево, уменьшая количество обмоток, тем самым снижая напряжение. Если нужно повысить напряжение (допустим, оно у вас в сети 160 вольт) – контакт перемещается вправо, увеличивая количество обмоток, тем самым повышая напряжение, которые выходит из стабилизатора. Этот тип стабилизаторов напряжения имеет следующие плюсы и минусы.

+ПЛЮСЫ:

Возможность изготавливать стабилизаторы практически без ограничений по мощности, то есть, теоретически можно изготовить сколь угодно мощный стабилизатор, что ценно для промышленного использования (но совершенно не ценно для использования в быту).
Очень высокая точность напряжения, которое выходит из стабилизатора,nbsp;максимальное отклонение от 220 вольт, обычно не превышает +\- 5 вольт.
Возможность настраивать уровень напряжения, которое выходит из стабилизатора, обычно есть переключатель, которым можно выставить нужное напряжение, например, 110 вольт или 220 вольт. Или для импортной техники 230 или 240 вольт.
Высокая надежность электронных компонентов стабилизатора, так как они очень простые и надежные по конструкции.

-МИНУСЫ:

Удорожание на 20 – 25 % по сравнению со стабилизаторами на механических реле, связанное с тем, что по конструкции требуется гораздо более мощный трансформатор, чем потребовался бы на «релейный стабилизатор» такой же мощности.
Наличие механических частей (электродвигателя и трущихся частей), угольного контакта, приводит к относительно быстрому износу прибора (первые поломки могут начаться после полугода использования, зачастую, это не брак, а особенности конструкции). Двигатель (особенно если он китайского производства) начинает заклинивать от частых скачков напряжения, а, следовательно, частых перемещений щетки. Стирается угольный контакт, что в лучшем случае приводит к сильному искрения, а в худшем — к короткому замыканию. Эти стабилизаторы для безопасного использования необходимо регулярно (раз в полгода минимум) обслуживать, осматривать состояние механических (трущихся) частей и чистить от пыли.
Движения «щетки» при работе (поворотам вправо \ влево по катушке) зачастую сопровождаются неприятным звуком.
Очень низкая скорость быстродействия (при резких изменениях напряжения сети стабилизатор не успевает срабатывать), и очень низкое/высокое напряжение кратковременно подается на вашу бытовую технику.

Это связанно с тем, что максимальная скорость перемещения контакт 40 вольт \ секунда. Это означает, что если в вашей сети было, например, 160 вольт, а вдруг стало 220 (где-то отключили мощный потребитель энергии), то у вас, пока щетка «доедет» до нужной обмотки, стабилизатор будет выдавать напряжение до 280 — 300 вольт, в течение примерно двух секунд. Если не дай бог ваш сосед из частного дома напротив или в гараже подключенного к сети дома «балуется» сварочный аппаратом (или есть постоянные большие перепады напряжения) тогда, ваш механический стабилизатор принесет больше вреда, чем пользы. Так как на нем не стоит защита от высоковольтных скачков. (А на 90 % механических стабилизаторов она, почему-то, не стоит. Не путать с защитой от повышенного напряжения, это другое.) Тогда, в случае мгновенного перепада со 160 до 220 вольт, ваш стабилизатор на пару секунд добавит (220 – 160) = 60 вольт сверху (всего станет 280 вольт), этого может быть достаточно, чтобы почти гарантированно «убить» всю бытовую технику в доме. Качественный механический стабилизатор должен в таком случае отключиться на время, чтобы такое повышенное напряжение не попало в ваши приборы.

Механический стабилизатор очень не желательно использовать с электродвигателями (особенно мощными), так как при включении таких двигателей на несколько секунд возникает такое явление как пусковые токи, которые приводят к тому, что на 1-2 секунды нагрузка на стабилизатор вырастает примерно в два раза. Что может привезти к разрушению угольного контакта и короткому замыканию.

Как резюме, механические стабилизаторы для бытового применения имеет смысл использовать в случаях:

Если у вас нет больших и регулярных перепадов напряжения, например, у вас в городской сети постоянно пониженное напряжение около 170 – 180 вольт, или постоянно повышенное более 240, тогда использование механического стабилизатора будет оптимальным. Так как напряжение, которое он будет выдавать, будет наиболее качественным (близким к 220 вольтам).
Если вам хочется, чтобы лампочки никогда «не моргали», механический стабилизатор будет также лучшим решением, так как регулировка (подключение и отключение витков) происходит очень плавно.

«Феррорезонансные стабилизаторы».
Были разработаны в середине 60 годов прошлого века. В то время бытовые феррорезонансные стабилизаторы получили очень широкое распространение в СССР. Обычно через них подключали телевизоры, имевшие на тот момент очень несовершенные блоки питания, которые часто не справлялись даже с небольшими колебаниями напряжения.
Феррорезонансный стабилизатор это очень простое устройство, которое состоит из двух и более катушек проволоки, намотанных на металлические стержни, (по сути это те же трансформаторы) и одного или нескольких больших конденсаторов, и работает на основе принципа феррорезонанса. Стержни должны быть разделены и должны находиться на определенном расстоянии друг от друга.
Феррорезонанс — это явление, при котором возникает резонанс (усиленное колебание электромагнитного поля) между трансформаторами.

Полезный эффект этого явления состоит в том, что в такой конструкции стабилизатора напряжение, попадающее на трансформатор «А» из вашей сети, практически не влияет на напряжение, которое становится в трансформаторе «Б», из которого напряжение попадает в ваши приборы, при этом напряжение на трансформаторе «Б» практически не отклоняется от заданной величины.

+ПЛЮСЫ:

Высокая точность выходного напряжения, отклонение не более 1-3%.
Высокая скорость регулирования, практически мгновенная.
Высочайшая надежность, поскольку внутри прибора нет электронных компонентов.
Срок работы более 20 лет.

-МИНУСЫ:

Повышенный уровень шума.
Зависимость качества стабилизации от величины нагрузки.
Низкий коэффициент полезного действия
Очень большие габариты
Очень высокая цена, по сравнению с любыми другими типами стабилизаторов.

Подобный тип стабилизатор до сих пор используется в аэропортах, метро, больницах, стратегических объектах, поскольку является самым надежным из существующих в мире стабилизаторов напряжения. Использование данного типа стабилизаторов гарантирует стабильную работу, а кроме того самое высокое качество напряжение.

«Стабилизаторы напряжения с двойным преобразованием» — по объективным причинам очень мало распространенный тип стабилизаторов напряжения не только в России, но и в мире.
Свое название этот прибор получил из-за своего принципа работы, а именно, потому, что прибор стабилизирует напряжение методом двойного преобразования электрического тока. Все знают, или во всяком случае слышали, что электрический ток бывает постоянный и переменный.

Если вы забыли, что такое электрический ток, можете посмотреть в начале нашей статьи. Самое главное это вспомнить, что ток по сути — это поток (как поток воды) электронов.

Переменным током называют такой ток, который периодически изменяется по величине, частоте и направлению. В нашей обычной розетке дома переменный ток, в высоковольтных электрических сетях тоже переменный ток.

Постоянным током называют такой ток, который никак не изменяется. Такой ток есть в обычных батарейках, в аккумуляторе вашей машины. Практически все электронные приборы (электронные схемы) работают на постоянном токе. Поэтому во всех устройствах есть блоки питания — внешние или внутренние, (например, как у вашего ноутбука или сотового телефона), которые как раз и преобразуют переменный ток в постоянный.

Два принципиальных отличия переменного и постоянного Ответы на, безусловно, интересные вопросы, почему же электроны движутся именно от «минуса» к «плюсу» и зачем люди используют два вида тока, можно найти в любом школьном учебнике физики.
Теперь, когда стало понятно, что же такое постоянный и переменный ток, рассмотрим принцип работы стабилизатора напряжения с двойным предобразованием.
Хотя в интернете можно найти много сложных схем подобных стабилизаторов, в большинстве своем трудных для понимания. Тем не менее, принцип работы таких стабилизаторов очень прост.

Схема работы стабилизатора с системой двойного преобразования:

По сути, переменный ток, попадая в стабилизатор, преобразуется в постоянный. В момент преобразования можно легко регулировать напряжение переменного тока. То есть, если напряжение в сети будет меняться от 160 до 240 вольт, то после преобразования в выпрямители, напряжение будет постойной величиной, допустим, напряжение станет 220 вольт, но уже постоянного тока.
Для многих приборов и бытовой техники постоянный ток не подходит, например, не подходит для электродвигателей и ламп накаливания. Они попросту сгорят, если подать на них постоянный ток. Поэтому, постоянный ток перед тем, как он выйдет из стабилизатора и попадет в ваши приборы надо преобразовать в переменный ток. Для этого используется устройство под названием инвертор, которое преобразует постоянный ток в переменный. (Про инверторы более подробно будет написано в других статьях).
В результате, на выходе из стабилизатора мы получаем напряжение, которое почти равно 220 вольтам переменного тока, то есть, такое, какое и было в городской сети.

+ПЛЮСЫ:

Высокая точность выходного напряжения, отклонение не более 1%.
Высокая скорость регулирования

-МИНУСЫ:

Очень высокая цена, сопоставимая с ценой феррорезонансных стабилизаторов. Это связанно с тем, что самой проблемной деталью такого стабилизатора является инвертор. Устройство очень сложное и очень дорогое, предназначенное для работы очень ограниченное время, от получаса до пары суток. А стабилизатор напряжения, должен работать непрерывно — годы. Так как в процессе преобразования постоянного тока в переменный, инвертор (а конкретно транзисторы в нем) очень сильно перегревается, если прибор не отключится, он просто сгорит. Чтобы этого не произошло, для использования в стабилизаторах инвертор надо делать с очень большим запасом по мощности, а также ставить мощную систему охлаждения. В результате чего получается очень сложное и крайне ненадежное устройство.
Максимальная мощность ограниченна 5 киловаттами, можно сделать больше, но цена будет такая, что проще будет купить автономный генератор и запас солярки на 3 года вперед.
Прибор очень сильно греется, поэтому требует постоянной работы охлаждающих систем. В случае их выхода их поломки прибор очень быстро выйдет из строя.
Крайне низкая надежность, сопоставимая с электромеханическими стабилизаторами. Так как в приборе очень много электронных компонентов, очень сложная система управления. В этом приборе огромная нагрузка на детали, которая требует очень качественных и очень дорогих комплектующих.
Зачастую, хоть это и отрицается или замалчивается производителями, данный тип стабилизатора существенно искажает форму синусоиды переменного тока, в результате чего получается нечто среднее между нормальным «волной» переменного тока и ровной линией постоянного. Такой ток быстро выводит из строя электродвигатели или любую другую аппаратуру или бытовую технику, рассчитанную на переменный ток. В очень дорогих моделях форма синусоиды наиболее приближенна к оригинальной, но, естественно, не является полностью идентичной.

Данный тип стабилизаторов используется, как правило, для защиты очень дорогой профессиональной музыкальной аппаратуры и дорогого медицинского оборудования. Из-за цены и прочих проблем обычно не используется в быту.

«Компенсационные стабилизаторы напряжения» производятся, как правило, большой мощности — от 75 киловатт и выше (до 2000 киловатт). И используются для промышленности. В очень редких случаях люди покупают их для использования в коттеджах.
Этот тип стабилизатора можно отнести к дальним родственникам механических стабилизаторов, о которых рассказывалось ранее, но в отличие от них имеет несколько иное конструктивное исполнение, а самое главное избавлен от одного очень важно недостатка.

Вы помните, что одним из самых больших недостатков механических стабилизаторов является их быстродействие, то есть, если напряжение быстро изменится, за то время, пока «щетка» доедет до нужной обмотки, стабилизатор будет выдавать либо очень высокое, либо очень низкое напряжение. Компенсационный стабилизатор лишен этого недостатка. В его конструкции предусмотрен ещё один дополнительный трансформатор и емкости, которые в то время, пока «щетка» доезжает до нужной обмотки, на какое-то время сглаживает или компенсирует перепад напряжения. Поэтому этот тип стабилизатора и получил название «компенсационный».
Этот тип стабилизаторов имеет все плюсы и минусы электромеханических стабилизаторов, кроме одного большего минуса, а именно, минуса «скорости стабилизации».

Что такое стабилизатор напряжения и как он работает? Типы стабилизаторов

Что такое стабилизатор напряжения и зачем он нам? Работа, типы и применение стабилизатора

Введение в стабилизатор:

Внедрение технологии микропроцессорных микросхем и силовых электронных устройств в конструкцию интеллектуальных стабилизаторов напряжения переменного тока (или автоматических регуляторов напряжения (AVR)) привело к -качественное, стабильное электроснабжение при значительных и продолжительных отклонениях сетевого напряжения.

В качестве усовершенствования традиционных стабилизаторов напряжения релейного типа в современных инновационных стабилизаторах используются высокопроизводительные цифровые схемы управления и полупроводниковые схемы управления, которые исключают регулировку потенциометра и позволяют пользователю устанавливать требования к напряжению с помощью клавиатуры с возможностью запуска и остановки выхода.

Это также привело к тому, что время срабатывания или чувствительность стабилизаторов стали намного меньше, обычно менее нескольких миллисекунд, кроме того, это можно регулировать с помощью переменной настройки.В настоящее время стабилизаторы стали оптимизированным решением питания для многих электронных устройств, чувствительных к колебаниям напряжения, и они нашли работу со многими устройствами, такими как станки с ЧПУ, кондиционеры, телевизоры, медицинское оборудование, компьютеры, телекоммуникационное оборудование и т. Д.

Что такое стабилизатор напряжения?

Это электрический прибор, который разработан для подачи постоянного напряжения на нагрузку на своих выходных клеммах независимо от изменений входного или входящего напряжения питания.Он защищает оборудование или машину от перенапряжения, пониженного напряжения и других скачков напряжения.

Он также называется автоматический регулятор напряжения (АРН) . Стабилизаторы напряжения предпочтительны для дорогостоящего и драгоценного электрического оборудования, поскольку они защищают его от вредных колебаний низкого / высокого напряжения. Некоторое из этого оборудования — кондиционеры, офсетные печатные машины, лабораторное оборудование, промышленные машины и медицинское оборудование.

Стабилизаторы напряжения регулируют колебания входного напряжения до того, как оно может быть подано на нагрузку (или оборудование, чувствительное к колебаниям напряжения).Выходное напряжение стабилизатора будет оставаться в диапазоне 220 В или 230 В в случае однофазного питания и 380 В или 400 В в случае трехфазного питания в пределах заданного диапазона колебаний входного напряжения. Это регулирование осуществляется с помощью понижающих и повышающих операций, выполняемых внутренней схемой.

Сегодня на рынке доступно огромное количество автоматических регуляторов напряжения. Это могут быть одно- или трехфазные блоки в зависимости от типа приложения и необходимой мощности (кВА).Трехфазные стабилизаторы выпускаются в двух версиях: модели со сбалансированной нагрузкой и модели с несбалансированной нагрузкой.

Они доступны либо в виде отдельных блоков для бытовых приборов, либо в виде больших стабилизаторов для целых приборов в определенном месте, например, во всем доме. Кроме того, это могут быть стабилизаторы аналогового или цифрового типа.

К общим типам стабилизаторов напряжения относятся стабилизаторы с ручным управлением или с переключением, автоматические стабилизаторы релейного типа, твердотельные или статические стабилизаторы и стабилизаторы с сервоуправлением.В дополнение к функции стабилизации большинство стабилизаторов имеют дополнительные функции, такие как отсечка низкого напряжения на входе / выходе, отсечка высокого напряжения на входе / выходе, отсечка при перегрузке, возможность запуска и остановки выхода, ручной / автоматический запуск, отображение отсечки напряжения, переключение при нулевом напряжении. и др.

Зачем нужны стабилизаторы напряжения?

Как правило, каждое электрическое оборудование или устройство рассчитано на широкий диапазон входного напряжения. В зависимости от чувствительности рабочий диапазон оборудования ограничен определенными значениями, например, одно оборудование может выдерживать ± 10 процентов от номинального напряжения, а другое — ± 5 процентов или меньше.

Колебания напряжения (повышение или понижение величины номинального напряжения) довольно часто встречаются во многих областях, особенно на оконечных линиях. Наиболее частые причины колебаний напряжения — это освещение, неисправности в электросети, неисправность проводки и периодическое отключение устройства. Эти колебания приводят к поломке электрического оборудования или приборов.

Результатом длительного перенапряжения

Необратимое повреждение оборудования
Повреждение изоляции обмоток
Нежелательное прерывание нагрузки
Повышенные потери в кабелях и сопутствующем оборудовании
Снижение срока службы устройства

Длительное падение напряжения приведет к

Неисправность оборудования
Более длительные периоды работы (как в случае резистивных нагревателей)
Снижение производительности оборудования
Вытягивание больших токов, которые в дальнейшем приводят к перегреву
Ошибки расчетов
Пониженная скорость двигателей

Таким образом, стабильность и точность напряжения определяют правильную работу оборудования.Таким образом, стабилизаторы напряжения гарантируют, что колебания напряжения на входящем источнике питания не влияют на нагрузку или электрический прибор.

Как работает стабилизатор напряжения?

Основной принцип работы стабилизатора напряжения для выполнения операций понижения и повышения

В стабилизаторе напряжения коррекция напряжения при повышенном и пониженном напряжении выполняется с помощью двух основных операций, а именно: b oost и понижающих операций . Эти операции могут выполняться вручную с помощью переключателей или автоматически с помощью электронных схем.В условиях пониженного напряжения режим повышения напряжения увеличивает напряжение до номинального уровня, а режим понижающего напряжения снижает уровень напряжения во время состояния повышенного напряжения.

Концепция стабилизации включает в себя добавление или вычитание напряжения от сети. Для выполнения такой задачи в стабилизаторе используется трансформатор, который в разных конфигурациях соединен с переключающими реле. В некоторых стабилизаторах используется трансформатор с отводами на обмотке для обеспечения различных коррекций напряжения, в то время как в сервостабилизаторах используется автотрансформатор для обеспечения широкого диапазона коррекции.

Чтобы понять эту концепцию, давайте рассмотрим простой понижающий трансформатор с номиналом 230 / 12В и его связь с этими операциями приведена ниже.

На рисунке выше показана конфигурация повышения, в которой полярность вторичной обмотки ориентирована таким образом, что ее напряжение напрямую добавляется к первичному напряжению. Следовательно, в случае пониженного напряжения трансформатор (будь то переключение ответвлений или автотрансформатор) переключается с помощью реле или твердотельных переключателей, так что к входному напряжению добавляются дополнительные вольт.

На рисунке выше трансформатор подключен в компенсирующей конфигурации, в которой полярность вторичной катушки ориентирована таким образом, что ее напряжение вычитается из первичного напряжения. Схема переключения переключает соединение с нагрузкой в эту конфигурацию во время состояния перенапряжения.

На рисунке выше показан двухступенчатый стабилизатор напряжения, в котором используются два реле для обеспечения постоянной подачи переменного тока на нагрузку во время перенапряжения и в условиях напряжения.Посредством переключения реле могут выполняться операции понижения и повышения напряжения для двух конкретных колебаний напряжения (одно находится под напряжением, например, 195 В, а другое — при повышенном напряжении, например, 245 В).

В случае стабилизаторов ответвительного трансформаторного типа, различные ответвления переключаются в зависимости от требуемой величины повышающего или понижающего напряжения. Но в случае стабилизаторов автотрансформаторного типа, двигатели (серводвигатели) используются вместе со скользящим контактом для получения повышающего или понижающего напряжения от автотрансформатора, поскольку он содержит только одну обмотку.

Типы стабилизаторов напряжения

Стабилизаторы напряжения стали неотъемлемой частью многих бытовых электроприборов, промышленных и коммерческих систем. Раньше использовались ручные или переключаемые стабилизаторы напряжения для повышения или понижения входящего напряжения, чтобы обеспечить выходное напряжение в желаемом диапазоне. В таких стабилизаторах используются электромеханические реле в качестве переключающих устройств.

Позже, дополнительная электронная схема автоматизирует процесс стабилизации, и на свет появились автоматические регуляторы напряжения для переключателей ответвлений.Другой популярный тип стабилизатора напряжения — сервостабилизатор, в котором коррекция напряжения осуществляется непрерывно без какого-либо переключателя. Обсудим три основных типа стабилизаторов напряжения.

Стабилизаторы напряжения релейного типа

В стабилизаторах напряжения этого типа регулирование напряжения осуществляется переключением реле таким образом, чтобы одно из нескольких ответвлений трансформатора подключалось к нагрузке (как описано выше) независимо от того, он предназначен для работы в режиме наддува или противодействия.На рисунке ниже показана внутренняя схема стабилизатора релейного типа.

Он имеет электронную схему и набор реле помимо трансформатора (который может быть тороидальным или трансформатором с железным сердечником с выводами на его вторичной обмотке). Электронная схема состоит из схемы выпрямителя, операционного усилителя, микроконтроллера и других крошечных компонентов.

Электронная схема сравнивает выходное напряжение с опорным значением, представленного встроенным источником опорного напряжения.Всякий раз, когда напряжение повышается или опускается ниже заданного значения, схема управления переключает соответствующее реле для подключения к выходу требуемого ответвления.

Эти стабилизаторы обычно изменяют напряжение при колебаниях входного напряжения от ± 15 до ± 6 процентов с точностью выходного напряжения от ± 5 до ± 10 процентов. Этот тип стабилизаторов наиболее часто используется для низкоуровневых устройств в жилых, коммерческих и промышленных помещениях, поскольку они имеют небольшой вес и низкую стоимость. Однако они страдают от нескольких ограничений, таких как низкая скорость коррекции напряжения, меньшая долговечность, меньшая надежность, прерывание пути питания во время регулирования и неспособность выдерживать высокие скачки напряжения.

Стабилизаторы напряжения с сервоуправлением

Их просто называют сервостабилизаторами (работа с сервомеханизмом, который также известен как отрицательная обратная связь), и название предполагает, что он использует серводвигатель для коррекции напряжения. Они в основном используются для обеспечения высокой точности выходного напряжения, обычно ± 1% при изменении входного напряжения до ± 50%. На рисунке ниже показана внутренняя схема сервостабилизатора, который включает в себя серводвигатель, автотрансформатор, понижающий повышающий трансформатор, драйвер двигателя и схему управления в качестве основных компонентов.

В этом стабилизаторе один конец первичной обмотки понижающего повышающего трансформатора подключен к фиксированному отводу автотрансформатора, а другой конец подключен к подвижному рычагу, который управляется серводвигателем. Вторичная обмотка понижающего повышающего трансформатора соединена последовательно с входящим источником питания, который представляет собой не что иное, как выход стабилизатора.

Электронная схема управления определяет падение напряжения и повышение напряжения путем сравнения входа со встроенным источником опорного напряжения.Когда схема обнаруживает ошибку, она запускает двигатель, который, в свою очередь, перемещает рычаг автотрансформатора. Он может питать первичную обмотку понижающего повышающего трансформатора, так что напряжение на вторичной обмотке должно быть желаемым выходным напряжением. Большинство сервостабилизаторов используют встроенный микроконтроллер или процессор для схемы управления для достижения интеллектуального управления.

Эти стабилизаторы могут быть однофазными, трехфазными сбалансированными или трехфазными несимметричными. В однофазном исполнении серводвигатель, соединенный с регулируемым трансформатором, обеспечивает коррекцию напряжения.В случае трехфазного симметричного типа серводвигатель соединен с тремя автотрансформаторами, так что стабилизированный выход обеспечивается во время колебаний путем регулировки выхода трансформаторов. В несбалансированных сервостабилизаторах три независимых серводвигателя соединены с тремя автотрансформаторами и имеют три отдельные цепи управления.

Сервостабилизаторы имеют ряд преимуществ по сравнению со стабилизаторами релейного типа. Некоторые из них — более высокая скорость коррекции, высокая точность стабилизированного выхода, способность выдерживать броски тока и высокая надежность.Однако они требуют периодического обслуживания из-за наличия двигателей.

Стабилизаторы статического напряжения

Как следует из названия, стабилизатор статического напряжения не имеет движущихся частей, как механизм серводвигателя в случае сервостабилизаторов. Он использует схему силового электронного преобразователя для стабилизации напряжения, а не вариацию в случае обычных стабилизаторов. С помощью этих стабилизаторов можно добиться большей точности и отличного регулирования напряжения по сравнению с сервостабилизаторами, и обычно регулирование составляет ± 1%.

По сути, он состоит из повышающего трансформатора, преобразователя мощности IGBT (или преобразователя переменного тока в переменный) и микроконтроллера, микропроцессора или контроллера на базе DSP. Управляемый микропроцессором преобразователь IGBT генерирует соответствующее количество напряжения с помощью метода широтно-импульсной модуляции, и это напряжение подается на первичную обмотку повышающего трансформатора. Преобразователь IGBT вырабатывает напряжение таким образом, чтобы оно могло быть синфазным или сдвинутым на 180 градусов по фазе входящего сетевого напряжения, чтобы выполнять сложение и вычитание напряжений во время колебаний.

Каждый раз, когда микропроцессор обнаруживает провал напряжения, он отправляет импульсы ШИМ на преобразователь IGBT, так что он генерирует напряжение, равное величине отклонения от номинального значения. Этот выход находится в фазе с входящим питанием и подается на первичную обмотку повышающего трансформатора. Поскольку вторичная обмотка подключена к входящей линии, индуцированное напряжение будет добавлено к входящему источнику питания, и это скорректированное напряжение будет подаваться на нагрузку.

Точно так же повышение напряжения заставляет схему микропроцессора посылать импульсы ШИМ таким образом, что преобразователь выводит напряжение с отклоненной величиной, которое на 180 градусов не совпадает по фазе с входящим напряжением.Это напряжение на вторичной обмотке понижающего вольтодобавочного трансформатора вычитается из входного напряжения, так что выполняется понижающая операция.

Эти стабилизаторы очень популярны по сравнению со стабилизаторами с переключением отводов и сервоуправляемыми стабилизаторами из-за большого количества преимуществ, таких как компактный размер, очень быстрая скорость коррекции, отличное регулирование напряжения, отсутствие технического обслуживания из-за отсутствия движущихся частей, высокая эффективность и высокий КПД. надежность.

Разница между стабилизатором напряжения и регулятором напряжения

Здесь возникает серьезный, но сбивающий с толку вопрос: в чем именно разница (я) между стабилизатором и регулятором ? Хорошо., Оба выполняют одно и то же действие, которое заключается в стабилизации напряжения, но основная разница между стабилизатором напряжения и регулятором напряжения — :

Стабилизатор напряжения: Это устройство или схема, которые предназначены для подачи постоянного напряжения на выход без изменений. входящего напряжения.

Регулятор напряжения: Это устройство или схема, которые предназначены для подачи постоянного напряжения на выход без изменения тока нагрузки.

Как выбрать стабилизатор напряжения правильного размера?

Прежде всего, необходимо учесть несколько факторов, прежде чем покупать стабилизатор напряжения для прибора.Эти факторы включают в себя мощность, необходимую для устройства, уровень колебаний напряжения, возникающих в зоне установки, тип устройства, тип стабилизатора, рабочий диапазон стабилизатора (на который стабилизатор подает правильные напряжения), отключение по перенапряжению / пониженному напряжению, тип схема управления, тип монтажа и другие факторы. Здесь мы привели основные шаги, которые следует учитывать перед покупкой стабилизатора для вашего приложения.

Проверьте номинальную мощность устройства, которое вы собираетесь использовать со стабилизатором, наблюдая за деталями паспортной таблички (вот образцы: паспортная табличка трансформатора, паспортная табличка MCB, паспортная табличка конденсатора и т. Д.) Или из руководства пользователя продукта. ,
Поскольку стабилизаторы рассчитаны на кВА (как в случае с трансформатором, рассчитанные на кВА, а не на кВт), также можно рассчитать мощность, просто умножив напряжение прибора на максимальный номинальный ток.
Рекомендуется добавить запас прочности к номиналу стабилизатора, обычно 20-25 процентов. Это может быть полезно для будущих планов по добавлению дополнительных устройств к выходу стабилизатора.
Если прибор рассчитан в ваттах, учитывайте коэффициент мощности при расчете номинальной мощности стабилизатора в кВА.Напротив, если стабилизаторы рассчитаны в кВт, а не в кВА, умножьте коэффициент мощности на произведение напряжения и тока.

ниже — это живой и решенный пример, что , как выбрать стабилизатор напряжения подходящего размера для вашего электроприбора (ов)

Предположим, если прибор (кондиционер или холодильник) рассчитан на 1 кВА. Следовательно, безопасный запас в 20 процентов составляет 200 Вт. Прибавив эти ватты к фактической мощности, мы получим мощность 1200 ВА. Поэтому для прибора предпочтительнее стабилизатор на 1,2 кВА или 1200 ВА.Для домашних нужд предпочтительны стабилизаторы от 200 ВА до 10 кВА. А для коммерческих и промышленных применений используются одно- и трехфазные стабилизаторы большого номинала.

Надеемся, что представленная информация будет информативной и полезной для читателя. Мы хотим, чтобы читатели выразили свое мнение по этой теме и ответили на этот простой вопрос — какова цель функции связи RS232 / RS485 в современных стабилизаторах напряжения — в разделе комментариев ниже.

Мышцы-стабилизаторы: что они из себя представляют и почему так важны

Стабилизатор мышц.

Это термин, который часто встречается в Интернете, в том числе здесь, на STACK.com, но знаете ли вы, что он означает? Хотя у вас может быть некоторое представление, изучение определения и функции мышц-стабилизаторов может сделать вас более осведомленным посетителем тренажерного зала и помочь вам получить от тренировок максимальную отдачу.

Что такое мышцы-стабилизаторы?

Мышцы-стабилизаторы работают, чтобы стабилизировать тело и его конечности во время движения в нескольких плоскостях.Во время упражнения задействованы основные двигатели и мышцы-стабилизаторы. Основными движущими силами являются мышцы, выполняющие большую часть работы — они перемещают нагрузку и, вероятно, именно там вы почувствуете упражнение больше всего. Хотя мышцы-стабилизаторы не участвуют напрямую в перемещении груза, они работают для того, чтобы определенные части тела оставались устойчивыми и устойчивыми, чтобы основные двигатели могли эффективно выполнять свою работу.

Хотя ни одна мышца не является мышцей-стабилизатором в 100% случаев (поскольку это важнее, чем постоянное состояние), некоторые мышцы работают как мышцы-стабилизаторы гораздо чаще, чем другие.Например, задние дельтовидные мышцы редко являются основным двигателем в упражнении, но часто действуют как стабилизатор во время движений, в которых задействованы плечи.

«Задние дельты действуют как главный стабилизатор, когда ваши локти располагаются параллельно или позади вашего тела», — объясняет Рик Скарпулла, силовой тренер и владелец Ultimate Advantage Training.

Например, хотя основными движущими силами жима лежа являются большая грудная мышца и трицепс плеча, задние дельты действуют как стабилизирующая мышца, помогая вам эффективно контролировать и замедлять гриф.Мышцы-стабилизаторы могут выполнять несколько разных функций, но они часто работают, чтобы ограничить движение определенных суставов.

«Мышцы предназначены для совместной работы друг с другом, чтобы способствовать скоординированному движению во время упражнений. Мышцы-стабилизаторы делают именно то, что подразумевает их название, — они помогают стабилизировать суставы и части тела, чтобы модели движений были эффективными в кинематическом смысле. «говорит Джон Микула, CSCS и консультант компании Tactical Speed and Strength.

Почему мышцы-стабилизаторы важны?

Мышцы-стабилизаторы важны по нескольким причинам.

Самое главное, они позволяют нам двигаться эффективно и с хорошей биомеханикой. Приседания со штангой на спине — хороший пример. В то время как квадрицепсы, подколенные сухожилия и большая ягодичная мышца выполняют большую часть работы по перемещению нагрузки, отводящие мышцы (особенно средняя ягодичная мышца) должны работать, чтобы поддерживать стабильность бедер и бедер. Если они недоразвиты или неактивны, это может привести к тому, что колени сожмутся внутрь — обычная компенсация, которая делает упражнение менее эффективным и более опасным.

«С функциональной точки зрения, неэффективные стабилизирующие силы во время упражнения заставляют тело пытаться приспособиться во время движения, генерируя импульс и / или создавая адаптированные модели движения, чтобы попытаться преодолеть этот недостаток стабилизации где-то на пути интегрированной мышечной системы, «- говорит Микула.

Мышцы-стабилизаторы также позволяют нам использовать большие нагрузки во время тренировок. Хотя мы можем не думать о военном жиме как об упражнении для нижней части спины, мышцы нижней части спины должны работать, чтобы сохранять устойчивость туловища, когда мы перемещаем груз над головой.Если они не справляются с задачей, не имеет значения, насколько сильны основные движущие силы упражнения — движение будет дисфункциональным, и вы не сможете применить столько силы, сколько могли бы. «Более стабильные конструкции могут генерировать больше силы, а следовательно, и больше энергии», — говорит Микула.

Мышцы-стабилизаторы распределяют работу по тренировке и движению по всему телу, вместо того, чтобы переносить всю нагрузку на одного или двух основных движущихся частей. Это не только позволяет нам быть более сильными и эффективными спортсменами, но также предотвращает переутомление этих основных движущих сил (что может привести к перенапряжению или травмам).По сути, мышцы-стабилизаторы делают движения — как внутри, так и за пределами тренажерного зала — безопаснее и эффективнее.

Как лучше всего укрепить мышцы-стабилизаторы?

Тренировки со свободными весами — верный способ укрепить мышцы-стабилизаторы. То же самое нельзя сказать о машинах.

В исследовании, проведенном в Университете штата Иллинойс, исследователи измерили объем мышечной активности участников, выполнявших жим лежа на тренажере и жим лежа со свободным весом.Нагрузки были идентичными, а разница в мышечной активности основных тяг (грудных и трицепсов) была статистически незначимой. Однако передние и медиальные дельтовидные мышцы продемонстрировали значительно большую мышечную активность во время жима лежа со свободным весом — в среднем на 50% и 33% больше активности соответственно — когда участники поднимали 60% от своего максимального одноповторного максимума.

«Более высокие значения IEMG для передних и медиальных дельтовидных мышц предполагают, что мышцы, стабилизирующие плечо, более активны во время жима лежа, выполняемого со свободными весами, по сравнению с тренажером», — говорится в исследовании.Тренажеры не задействуют стабилизирующие мышцы, как это делают свободные веса, поскольку часто требуют, чтобы вы перемещали груз только в одной плоскости движения. Со свободными весами груз может свободно перемещаться куда угодно. Поэтому мышцы-стабилизаторы должны работать, чтобы гарантировать, что груз контролируется и перемещается эффективно — работа, которая просто не требуется при работе на большинстве машин.

«Проблема в том, что машины работают только в одной плоскости движения. Они движутся вперед-назад, из стороны в сторону или вверх-вниз», — говорит Дэниел Бак, CSCS.«В жиме лежа на тренажере весовой стек расположен на системе шкивов, прикрепленной к двум ручкам, которые пользователь захватывает во время выполнения упражнения. Единственное движение, которое может происходить с этими ручками, — это прямое движение вверх и вниз … При выполнении того же упражнения с по гантели в каждой руке, вы вынуждены задействовать все маленькие мышцы груди и рук, чтобы вес двигался вверх и вниз, не падая вперед, назад или в сторону ».

Хотя тренажеры, безусловно, могут сыграть важную роль в эффективной программе, они не должны составлять основную часть тренировок спортсмена.Динамический характер свободных весов естественным образом улучшает спортивные результаты. Во время тренировки или игры вы редко двигаете телом в одной плоскости. Вы постоянно наклоняетесь, поворачиваетесь, толкаете, тянете, бежите, останавливаетесь, стартуете и прыгаете под разными углами, скоростями и направлениями. Чтобы делать все это эффективно и безопасно, ваши мышцы-стабилизаторы должны работать правильно.

Есть несколько методов, которыми вы можете задействовать больше мышц-стабилизаторов во время тренировки, помимо тренировок со свободными весами.Односторонние движения, такие как RDL на одной ноге или тяга на одной руке, требуют, чтобы вы стабилизировали неравномерную нагрузку, а это задание требует больших усилий со стороны стабилизирующих мышц. Выполнение движений с мячом BOSU — таких как приседания или отжимания — добавляет движению дополнительную нестабильность, тем самым заставляя мышцы-стабилизаторы работать тяжелее. Это базовое упражнение от Леброна Джеймса требует безумной стабильности.

Мышцы-стабилизаторы — важный аспект тренировки и производительности. Разнообразив тренировки и добавляя дополнительные элементы нестабильности (например, тренировки на BOSU или Swiss Ball или выполняя односторонние упражнения), вы тренируете мышцы-стабилизаторы для правильного функционирования.

Фото предоставлено: Miljko / iStock / Getty Images, Cecilie_Arcurs / iStock / Getty Images, leezsnow / iStock / Getty Images

ПОДРОБНЕЕ:

Что такое автоматические стабилизаторы?

Когда-нибудь США переживут еще одну рецессию. При и без того очень низких процентных ставках денежно-кредитная политика может оказаться не в состоянии взять на себя все бремя смягчения последствий экономических спадов. Таким образом, роль фискальной политики в стабилизации экономики приобретает все большее значение. Но с политической поляризацией в Вашингтоне есть опасения, что Конгресс не сможет достаточно быстро снизить налоги или увеличить расходы (известное как дискреционная фискальная политика), чтобы смягчить последствия кризиса.Таким образом, экономисты и другие специалисты стремятся расширить положения закона, которые автоматически увеличивают расходы или сокращают налоговые платежи, когда экономика приходит в упадок.

Что такое автоматические стабилизаторы?

Автоматические стабилизаторы — это механизмы, встроенные в государственный бюджет без какого-либо голосования законодателей, которые увеличивают расходы или снижают налоги, когда экономика замедляется. Во время рецессии автоматические стабилизаторы могут облегчить финансовый стресс домохозяйств, уменьшив их налоговые счета или увеличив денежные и натуральные льготы, и все это без изменений в налоговом кодексе или любых других новых законодательных актах.Например, когда доход семьи снижается, она обычно меньше должна платить налоги, что помогает смягчить удар. Кроме того, при снижении дохода семья может получить право на страхование по безработице (UI), талоны на питание (Программа дополнительной помощи в питании или SNAP) или Medicaid.

Автоматические стабилизаторы не только помогают семьям, сталкивающимся с финансовыми трудностями, они также помогают экономике в целом, стимулируя совокупный спрос в тяжелые времена и когда экономика больше всего нуждается в подъёме.В лучшие времена автоматические стабилизаторы обычно выключаются или выключаются. Большинство автоматических стабилизаторов — федеральные; штаты и населенные пункты, как правило, обязаны сбалансировать свои бюджеты, чтобы не иметь большого дефицита во время спадов.

Из чего состоят автоматические стабилизаторы?

Как налоги, так и расходы могут иметь стабилизирующее воздействие на экономику. Большинство налогов имеют стабилизирующий эффект, поскольку они автоматически меняются вместе с экономическим ростом. Например, сборы подоходного налога с физических и юридических лиц снижаются во время спадов вместе с доходами и прибылью, а сборы налога на заработную плату снижаются при сокращении занятости и заработной платы.Расходы на некоторые трансферные программы также зависят от состояния экономики. Например, расходы на страхование по безработице увеличиваются при повышении уровня безработицы, а расходы на программы борьбы с бедностью, такие как Medicaid и SNAP, увеличиваются во время рецессий, потому что плохие экономические времена означают, что больше людей имеют право на получение помощи.

Как показано на диаграмме ниже, основная часть стоимости автоматических стабилизаторов связана с изменениями налоговых поступлений, а не с расходами на программы. По данным Бюджетного управления Конгресса США (CBO), на доходы приходилось в среднем около трех четвертей эффекта автоматических стабилизаторов на бюджет за последние 50 лет (CBO 2015).

Чем автоматические стабилизаторы отличаются от изменений в дискреционной фискальной политике?

Одним из преимуществ автоматических стабилизаторов является то, что они не требуют законодательных действий и быстро реагируют на экономические спады. Дискреционная налогово-бюджетная политика требует действий со стороны Конгресса, поэтому могут возникнуть значительные задержки во времени из-за дебатов по поводу соответствующих ответных мер, шагов в процессе нормотворчества и административных действий, направленных на то, чтобы средства доходили до карманов потребителей.Во время Великой рецессии Конгресс отреагировал относительно быстро: первым фискальным действием стал Закон Буша об экономическом стимулировании, подписанный 13 февраля 2008 г., то есть спустя всего два месяца после того, как было установлено, что рецессия началась позже (Furman 2018 ). Но самый крупный пакет стимулов, Закон о восстановлении и реинвестировании Америки (ARRA) 2009 года, был утвержден через пять кварталов после начала рецессии. К этому времени расходы на автоматические стабилизаторы уже выросли до 2 процентов потенциального ВВП — максимального устойчивого объема производства в экономике (Schanzenbach 2016).Изучая политику экономической стабилизации с 1980 по 2018 год, Sheiner и Ng (2019) обнаружили, что автоматические стабилизаторы обеспечивают примерно половину общей бюджетной стабилизации, а другую половину обеспечивает дискреционная фискальная политика.

Как менялись автоматические стабилизаторы с течением времени?

Чувствительность автоматических стабилизаторов к экономическим условиям остается довольно стабильной с течением времени. По данным CBO, автоматические стабилизаторы составляли в среднем около 0,4 процента потенциального ВВП на каждый процентный пункт разницы между ВВП и потенциальным ВВП («разрыв выпуска») с 1965 по 2016 год.Аналогичным образом, Auerbach и Feenberg (2010) обнаружили, что влияние федеральной налоговой системы как автоматического стабилизатора изменилось относительно мало. Шейнер и Нг обнаружили, что, хотя степень цикличности общей фискальной политики была несколько выше за последние 20 лет, чем за предыдущие 20 лет до этого, вклад в рост ВВП автоматических стабилизаторов в ответ на процентный разрыв между уровнем безработицы и естественная норма была относительно стабильной, колеблясь между 0.3 и 0,5 с 1980 по 2008 год.

Как автоматические стабилизаторы работали во время Великой рецессии?

С 2009 по 2012 год автоматические стабилизаторы снизили доходы на 1,2 процента потенциального ВВП и увеличили расходы на 0,6 процента — совокупный эффект составил 1,8 процента потенциального ВВП. ^[1] Увеличение дискреционных расходов, вызванное законодательными актами, внесло в среднем около 1,3 процента потенциального ВВП за этот период. Как показано на диаграмме ниже, в 2013 году было внезапно прекращено стимулирование дискреционных расходов, хотя уровень безработицы все еще оставался высоким.Автоматические стабилизаторы давали стимул гораздо дольше.

Как работают автоматические стабилизаторы на государственном и местном уровне?

Государственные и местные органы власти имеют сбалансированные бюджетные требования, а это означает, что любое сокращение расходов или увеличение налогов, исходящее от государственных и местных автоматических стабилизаторов, должно быть компенсировано, чтобы сбалансировать бюджет. Хотя в штатах есть фонды на черный день, предназначенные для помощи в балансировании бюджетов при падении налоговых поступлений, большинство из них слишком плохо финансируются, чтобы избежать необходимости сокращения расходов и повышения налогов во время рецессий.Когда правительства штата и местные органы власти повышают налоги или сокращают расходы для удовлетворения требований сбалансированного бюджета, они противодействуют своим автоматическим стабилизаторам и тормозят усилия по восстановлению. По оценкам Шейнера и Нг, с 1980 по 2018 год дискреционные сокращения государственных и местных расходов полностью компенсировали стимулирующий эффект государственных и местных автоматических стабилизаторов.

Но сбалансированные бюджетные требования также означают, что штаты с большей вероятностью будут тратить то, что они получают, поэтому отправка денег в штаты является особенно эффективным способом для федерального правительства стимулировать экономику.Например, во время Великой рецессии федеральное правительство увеличило долю расходов на Medicaid, и это стало эффективным облегчением для штатов.

Что нужно для расширения автоматических стабилизаторов в США?

Многие аналитики обеспокоены тем, что мы плохо подготовлены к следующей рецессии. В среднем Федеральный резерв обычно снижает процентные ставки на пять процентных пунктов для борьбы с рецессией (Summers 2018). Но с учетом того, что процентные ставки по-прежнему значительно ниже 5 процентов, денежно-кредитная политика, вероятно, будет ограничена нулевой нижней границей, что повысит важность налогово-бюджетной политики как инструмента стабилизации.Кроме того, учитывая, что отношение долга к ВВП уже очень высоко по историческим меркам, неясно, можем ли мы положиться на Конгресс в принятии мер по стимулированию экономики во время следующей рецессии. Но выгоды от использования налогово-бюджетной политики для борьбы с рецессиями, вероятно, намного превысят их затраты. При столь низких процентных ставках долг не требует больших затрат (Elmendorf and Sheiner, 2016; Blanchard, 2019). Более того, в той степени, в которой продолжительная безработица ведет к снижению экономической активности в течение длительного периода времени, использование налогово-бюджетной политики для борьбы с рецессией может даже окупиться в долгосрочной перспективе (DeLong and Summers 2012)

Какие есть варианты усиления автоматических стабилизаторов?

Чтобы автоматические стабилизаторы были эффективными, они должны быть своевременными и поддерживать совокупный спрос.То есть люди, которые получают стимул, должны быстро получить деньги, а затем фактически потратить их. Однако не все программы снижения налогов или расходов созданы равными: снижение некоторых налогов или увеличение расходов на определенные программы имеют больший эффект на каждый доллар. Например, домохозяйства с более низким доходом с большей вероятностью потратят дополнительный доход, чем домохозяйства с более высоким доходом, которые с большей вероятностью будут иметь ресурсы для поддержания уровня расходов в тяжелые времена.

Таким образом, хороший способ улучшить автоматические стабилизаторы — это усилить страховочную сетку.Один из вариантов — автоматически увеличивать количество продуктовых талонов, которые можно получить во время экономического спада. Это действие можно осуществить быстро, повысив ценность электронных карт пособий, и оно хорошо нацелено на наиболее уязвимые семьи (Bernstein and Spielberg, 2016). Другой вариант — продлить или увеличить стоимость пособий по СПП (в настоящее время срок действия пособий по СПЛ ограничен 26 неделями). Действительно, исследования показывают, что такие политики, как SNAP и UI, имеют высокий показатель «отдачи на доллар» в качестве экономического стимула (Blinder 2016).

Но одной только этой политики может не хватить стимулов. Альтернативой может быть предоставление временного возмещаемого налогового кредита работающим домохозяйствам (Sahm, 2019). Возмещаемые налоговые льготы помогают семьям с низкими доходами, поскольку они получают деньги, даже если они превышают сумму налогов, которую они должны. С другой стороны, политика снижения налоговых ставок, которая принесет непропорциональные выгоды домашним хозяйствам с более высокими доходами, может быть менее эффективной.

Другие меры политики, такие как увеличение расходов на инфраструктуру или грантов штатам, также могут быть полезны за счет значительного увеличения расходов, но могут быть неоптимальными из-за задержек во времени.Чтобы обойти проблему сроков, Haughwout (2019) предлагает план инвестиций в инфраструктуру, который обеспечивает федеральные средства для инфраструктурных проектов штата и местных, которые будут автоматически запускаться во время рецессии. Fiedler et al. (2019) предлагают связать долю федеральной поддержки программ Medicaid и CHIP (Программа медицинского страхования детей) штата с уровнем безработицы штата.

Как автоматические стабилизаторы в США по сравнению с другими богатыми странами?

Автоматические стабилизаторы связаны с размером правительства и, как правило, больше в странах с развитой экономикой (Horton and El-Ganainy 2018).Среди стран с развитой экономикой у США есть относительно более слабые автоматические стабилизаторы. На приведенной ниже диаграмме показан размер автоматических стабилизаторов — автоматическое изменение фискального баланса из-за изменения разрыва выпуска на один процентный пункт — для каждой страны, рассчитанный Жируаром и Андре (2005). Их вывод о том, что автоматические стабилизаторы в США более слабые, чем в большинстве стран Европы, согласуется с данными других исследований (Dolls et al.2010; Fatas and Mihov 2016). Вместо этого США, как правило, использовали относительно более агрессивную дискреционную фискальную политику, чтобы компенсировать более слабые автоматические стабилизаторы (Fatas and Mihov 2016).

^{[1] Рассчитывается как разница между квартальным компонентом доходов (расходов) оценки автоматического стабилизатора CBO за базисный квартал и значением компонента автоматического стабилизатора доходов (расходов) в 4 квартале 2007 г.}

Что такое звено стабилизатора на автомобиле?

Автор: Contributor

madeinchina.com

Тяги стабилизатора действуют как компоненты автомобильной подвески, соединяя несколько других частей, которые принимают на себя большую часть наказания, когда вы проезжаете выбоины и другие дорожные неровности.

Функция

В современных автомобилях используются сегментные подвески. Стабилизатор или стабилизатор поперечной устойчивости имеют тяги стабилизатора. Штанга стабилизатора удерживает соединенные пары колес, а звенья стабилизатора зацепляют эту большую деталь рычагами, которые поднимаются к самим колесам.Шарнирные соединения обеспечивают поворот и ход подвески.

Significance

Тяги стабилизатора поперечной устойчивости улучшают управляемость и амортизацию, не позволяя автомобилю слишком сильно раскачиваться при повороте, что может привести к потере управления. Добавление стабилизирующих звеньев между основными поперечинами и колесами улучшает этот процесс управления, поэтому автомобили управляются «плотно».

Типы

В связи с распространением выбоин и ухабистых дорог вся подвеска должна выдерживать удары, поэтому в конструкции звеньев стабилизатора используется чугун, сталь и сплавы.Большинство из них имеют по крайней мере один шаровой шарнир для соединения с соседними компонентами подвески. У меньшинства звеньев стабилизатора вообще отсутствуют шаровые опоры. Японские и европейские автопроизводители часто используют этот плоский тип.

Идентификация

Вы можете идентифицировать тяги стабилизатора, посмотрев на шарнирные металлические соединения рядом с колесами. Механики могут называть их просто шаровыми шарнирами. Связанные, но разные части подвески, такие как натяжное колесо и рычаги Pitman, можно найти в центре ходовой части под рулевым колесом.Большинство звеньев стабилизатора имеют размер от 10 до 15 дюймов.

Эффекты

Изношенные тяги стабилизатора влияют на рулевое управление, плавность хода и топливную экономичность. Симптомы включают скрип или визг при проезде по неровностям дороги, а также виляние, перекосы и «мертвые зоны» при рулевом управлении. Не упускайте из виду эти признаки, так как сломанные тяги стабилизатора могут привести к потере управления.

Стабилизатор — это… Что такое Стабилизатор?

СТАБИЛИЗАТОР — это… Что такое СТАБИЛИЗАТОР?

Что такое стабилизатор напряжения, принцип работы и типы

Содержание

Что такое стабилизатор напряжения

Зачем нужны стабилизаторы напряжения и его важность

Проблемы связанные со скачками напряжения:

Эффекты повторяющегося перенапряжения в бытовой технике

Как работает стабилизатор напряжения, принцип работы понижения и повышения напряжения

Как работает функция понижения и повышения в стабилизаторе напряжения

Как конфигурация повышения и понижения работает автоматически

Различные типы стабилизаторов напряжения

Стабилизаторы напряжения можно разделить на три типа:

Стабилизаторы напряжения типа реле

Как работает релейный стабилизатор напряжения

Использование и преимущества релейных стабилизаторов напряжения

Недостатки релейных стабилизаторов напряжения

Правила пользования релейным стабилизатором

Сервоприводные стабилизаторы напряжения

Как работает сервоприводный стабилизатор напряжения?

Классификация сервоприводных стабилизаторов напряжения:

Недостатки сервоприводного стабилизатора напряжения

Стабилизаторы статического напряжения

стабилизатор — это… Что такое стабилизатор?

Стабилизатор напряжения — что это, какие бывают и в чем их отличия?

Что такое стабилизатор напряжения и как он работает? Типы стабилизаторов

Что такое стабилизатор напряжения и зачем он нам? Работа, типы и применение стабилизатора

Введение в стабилизатор:

Что такое стабилизатор напряжения?

Зачем нужны стабилизаторы напряжения?

Как работает стабилизатор напряжения?

Типы стабилизаторов напряжения

Стабилизаторы напряжения релейного типа

Стабилизаторы напряжения с сервоуправлением

Стабилизаторы статического напряжения

Разница между стабилизатором напряжения и регулятором напряжения

Как выбрать стабилизатор напряжения правильного размера?

Мышцы-стабилизаторы: что они из себя представляют и почему так важны

Что такое мышцы-стабилизаторы?

Почему мышцы-стабилизаторы важны?

Как лучше всего укрепить мышцы-стабилизаторы?

Что такое автоматические стабилизаторы?

Что такое автоматические стабилизаторы?

Из чего состоят автоматические стабилизаторы?

Чем автоматические стабилизаторы отличаются от изменений в дискреционной фискальной политике?

Как менялись автоматические стабилизаторы с течением времени?

Как автоматические стабилизаторы работали во время Великой рецессии?

Как работают автоматические стабилизаторы на государственном и местном уровне?

Что нужно для расширения автоматических стабилизаторов в США?

Какие есть варианты усиления автоматических стабилизаторов?

Как автоматические стабилизаторы в США по сравнению с другими богатыми странами?

Что такое звено стабилизатора на автомобиле?

Функция

Significance

Типы

Идентификация

Эффекты

Рекомендации

Еще статьи

alexxlab

Добавить комментарий Отменить ответ

Рубрики
