Электроника в пять шагов. Стабилитрон.

Стабилитроны диоды Зенера, Z-диоды предназначены для стабилизации напряжения, режимов работы различных узлов радиоэлектронной аппаратуры. Принцип работы стабилитрона основан на явлении зенеровского пробоя п-р перехода. Этот вид электрического пробоя происходит в обратносмещенных полупроводниковых переходах при увеличении напряжения выше некоторой критической отметки. Помимо зенеровского пробоя известен и используется для стабилизации напряжения лавинный пробой.

Типовые зависимости тока через полупроводниковый прибор стабилитрон от величины приложенного прямого или обратного напряжений вольт-амперные характеристики, ВАХ приведены на рис. Прямые ветви ВАХ различных стабилитронов практически совпадают рис.

Типовая схема включения стабилитрона показана на рис.

Значение гасящего сопротивления R1 в кОм вычисляют по формуле:. Для стабилизации напряжения переменного тока либо симметричного ограничения его амплитуды на уровне UCT используют симметричные стабилитроны рис. Такие стабилитроны можно использовать для стабилизации напряжения постоянного тока, включая их без соблюдения полярности. Выпускаемые промышленно полупроводниковые стабилитроны позволяют стабилизировать напряжение в широких пределах: от 3,3 до В.

При необходимости получить нестандартное напряжение стабилизации, например, 6,6 В, можно включить последовательно два стабилитрона КС Для трех таких стабилитронов напряжение стабилизации составит 9,9 В.

В ситуациях, когда требуется получить стабильное напряжение величиной менее Отметим, что вместо стабисторов можно с успехом использовать обычные германиевые Ge , кремниевые Si , селеновые Se , арсенид-галлиевые GaAs и иные полупроводниковые диоды рис.

Напряжение стабилизации в зависимости от величины тока, протекающего через диод, составит: для германиевых диодов — 0, Особенно интересно применение в целях стабилизации напряжения светоизлучающих диодов рис.

Светодиоды могут выполнять одновременно две функции: своим свечением индицировать наличие напряжения и стабилизировать его величину на уровне 1, Для стабилизации напряжения может быть использована обратная ветвь ВАХ полупроводниковых приборов диодов и транзисторов , специально для этих целей не предназначенных рис.

Это напряжение напряжение лавинного пробоя обычно превышает 7 б и не отличается высокой повторяемостью даже для полупроводниковых приборов одного типа. Для избежания теплового повреждения полупроводниковых приборов при столь необычном режиме их эксплуатации ток через них не должен превышать долей миллиампера. Для стабилизации малых напряжений используют схемы, представленные на рис. В схеме рис. Напряжение стабилизации этой схемы равно 0, Внутреннее сопротивление такого аналога стабистора не превышает Однако при изменении температуры окружающей среды нестабильность выходного напряжения схемы составляет около 2 мВ на каждый градус.

В схеме на рис. Ток нагрузки этого аналога стабилитрона может составить 0, Устройства, показанные на рис. Ток стабилизации аналогов стабилитронов рис. Стабилизировать малые напряжения можно и с помощью полевых транзисторов рис. Коэффициент стабилизации таких схем очень высок: для однотранзисторной схемы рис. Внутреннее сопротивление этих аналогов стабилитронов составляет, соответственно, 30 Ом и 5 Ом. Стабилизатор напряжения можно получить с использовани ем в качестве стабилитрона аналога динистора рис.

Для стабилизации напряжений при больших токах в нагрузке используют более сложные схемы, представленные на рис. Для увеличения тока нагрузки необходимо использовать мощные транзисторы, установленные на теплоотводах. Стабилизатор напряжения, работающий в широком диапазоне изменения питающего напряжения от 4,5 до 18 6 , и имеющий значение выходного напряжения, немногим отличающееся от нижней границы напряжения питания, показан на рис. Рассмотренные ранее виды стабилитронов и их аналогов не позволяют плавно регулировать напряжение стабилизации.

Для решения этой задачи используются схемы регулируемых параллельных стабилизаторов, аналогичных стабилитронам рис. Аналог стабилитрона рис. Низковольтный аналог стабилитрона рис. Напряжение стабилизации определяется соотношением резисторов R1 и R2.

Выходное сопротивление такого параллельного стабилизатора при напряжении 3,8 В близко к 1 Ом. Выходной ток определяется параметрами выходного транзистора и для КТ может достигать Оригинальные схемы получения стабильного выходного напряжения приведены на рис. Устройство рис. Для низковольтного стабилизатора рис. Аналог низковольтного стабилитрона дифференциального типа на рис.

Его выходное напряжение мало зависит от температуры и определяется разностью напряжений стабилизации двух стабилитронов. Повышенная температурная стабильность объясняется тем, что при изменении температуры напряжение на обоих стабилитронах изменяется одновременно и в близкой пропорции.

Полупроводниковые аналоги стабилитронов Стабилитроны диоды Зенера, Z-диоды предназначены для стабилизации напряжения, режимов работы различных узлов радиоэлектронной аппаратуры.

Литература: Шустов М. Практическая схемотехника Книга 1 , год.

Стабилитрон

Как получить нестандартное напряжение, которое не укладывается в диапазон стандартного? Например, в ваш допотопный МР3 плеер вмещалась одна батарейка в 1,5 Вольта. На пульте дистанционного управления ТВ используются уже две батарейки по 1,5 Вольта, включенные последовательно, значит уже 3 Вольта. Наверное, у всех в детстве была Денди? Чтобы питать Денди нужно было подавать на нее напряжение в 9 Вольт. Ну 12 Вольт используется практически во всех автомобилях. Но, увы, наш мир не идеален.

18 вольт плюс падение на диодах, возьмем среднее 1,4 В, равно 19 . Стабилитрон имеет все те же характеристики, что и диод, плюс.

Полупроводниковые аналоги стабилитронов

Недавно, в одной из статей мы рассмотрели виды пробоев. Конечно же, это не случайно и необходимо для понимания работы стабилитрона:. Обратите внимание на обозначение, есть небольшая черта у катода, в отличие от диода. Теперь касаемо работы устройства и в чем заключается стабилизация. Если рассмотреть внимательно среднюю картинку — схему, видим два сопротивления, Одно балластное, другое сопротивление нагрузка. Задача стабилизировать напряжение, а значит и ток на нагрузке. Предположим, что нагрузка ом и напряжение на ней должно быть, 16 мА. Подбираем стабилитрон, чтобы напряжение средней точки точка 1 на рисунке ВАХ, справа было равно 8 вольтам. Далее берем источник напряжения, 12 вольт и подбираем балластное сопротивление. Рассмотрим режимы работы.

Стабилитрон

Стабилитроны диоды Зенера, Z-диоды предназначены для стабилизации напряжения, режимов работы различных узлов радиоэлектронной аппаратуры. Принцип работы стабилитрона основан на явлении зенеровского пробоя п-р перехода. Этот вид электрического пробоя происходит в обратносмещенных полупроводниковых переходах при увеличении напряжения выше некоторой критической отметки. Помимо зенеровского пробоя известен и используется для стабилизации напряжения лавинный пробой. Типовые зависимости тока через полупроводниковый прибор стабилитрон от величины приложенного прямого или обратного напряжений вольт-амперные характеристики, ВАХ приведены на рис.

Много-много лет тому назад такого слова как стабилитрон не существовало вообще. Тем более в бытовой аппаратуре.

Как проверить стабилитрон

Стабилитроны диоды Зенера — полупроводниковые приборы с двумя выводами анод и катод , предназначенные для ограничения напряжения до определенного уровня. Особенность работы стабилитрона заключается в том, что его нужно включать в схему в обратном направлении анод к минусу, катод к плюсу. Стабилитрон работает в режиме пробоя. До момента пробоя через стабилитрон протекают маленькие токи утечки, а его сопротивление высокое. При наступлении пробоя проходящий ток через стабилитрон резко возрастает, а его сопротивление падает. Поэтому в режиме пробоя напряжение на стабилитроне остается на определенном уровне в широком диапазоне обратных токов.

Как получить нестандартное напряжение

Полупроводниковый прибор, каким является диод Зенера или как его еще называют стабилитрон , служит для стабилизации напряжения на выходе. Принцип работы прибора заключается в подаче на диод через резистор запирающего напряжения, величина которого превышает величину напряжения пробоя самого диода. До того времени, пока не наступил момент совершения пробоя, через стабилитрон идут токи утечки величина, которых очень незначительна, в тоже время сопротивление прибора очень высокое. В момент совершения пробоя величина тока резко повысится, а значение дифференцированного сопротивления понизится до самых малых величин. Благодаря этому свойству режим пробоя характеризуется стабильным значением напряжения в широких границах обратного тока. Иными словами стабилитрон служит для распределения тока резистора, на который приходится избыток напряжения, а также тока, составляющего полезную нагрузку. Вольт-амперная характеристика ВАХ стабилитрона.

Стабилитроны изготавливаются с напряжениями стабилизации в 32,4 вольта, падающие на Ом, дают в цепи ток 32,4 мА.

Стабилитрон тлеющего разряда

Регистрация Вход. Ответы Mail. Вопросы — лидеры Квадрокоптер летит токо в верх модель YH 1 ставка.

Стабилитроны

Для многих радиолюбительских самоделок необходимы стабилизированные источники питания. Основным их элементом является стабилитрон, который способен обеспечить постоянное выходное напряжение. Проверить работоспособность и функционирование этого радиоэлемента можно несколькими способами. Его конечно можно проверить также как диод , но можно ошибочно посчитать рабочий стабилитрон испорченным. Это разве возможно?.

На рис. Это напряжение называется номинальным напряжением стабилизации.

Стабилитрон принцип действия

У светодиода сильно ограничен ток. Через обычный красный светодиод лучше больше 20 мА не пропускать. По вашему 50 мА — это силовая цепь? И вы считаете, что использование светодиода как источника опорного напряжения — это хорошая схема? Ток установится в точке пересечения ВАХ цепочки диодов и выходной характеристики источника и примет вполне конечное, хотя и сильно зависящее от напряжения, значение.

Выберите регион , чтобы увидеть способы получения товара. Вход с паролем и Регистрация. Мой регион: Россия.

Стабилитрон на 30 вольт отечественные.

Как работает стабилитрон

Простейший блок питания 0-30 Вольт для радиолюбителя.

Схема.

В этой статье мы продолжаем тему схемотехники блоков питания для радиолюбительских лабораторий. На сей раз речь пойдет о самом простом устройстве, собранном из радиодеталей отечественного производства, и с минимальным их количеством.

И так, принципиальная схема блока питания:

Как видите, все просто и доступно, элементная база имеет широкое распространение и не содержит дефицитов.

Начнем с трансформатора. Мощность его должна быть не менее 150 Ватт, напряжение вторичной обмотки — 21…22 Вольта, тогда после диодного моста на емкости С1 вы получите порядка 30 Вольт. Рассчитывайте так, чтобы вторичная обмотка могла обеспечивать ток 5 Ампер.

После понижающего трансформатора стоит диодный мост, собранный на четырех 10-ти амперных диодах Д231. Запас по току конечно хороший, но конструкция получается довольно громоздкая.

Наилучшим вариантом будет использование импортной диодной сборки типа RS602, при небольших габаритах она рассчитана на ток 6 Ампер.

Электролитические конденсаторы рассчитаны на рабочее напряжение 50 Вольт. С1 и С3 можно ставить от 2000 до 6800 мкФ.

Стабилитрон Д1 — он задает верхний предел регулировки выходного напряжения. На схеме мы видим надпись Д814Д х 2 , это значит, что Д1 состоит из двух последовательно соединенных стабилитронов Д814Д. Напряжение стабилизации одного такого стабилитрона составляет 13 Вольт, значит два последовательно соединенных дадут нам верхний предел регулировки напряжения 26 вольт минус падение напряжения на переходе транзистора Т1. В результате вы получите плавную регулировку от нуля до 25 вольт.

В качестве регулирующего транзистора в схеме применен КТ819, они выпускаются в пластиковых и металлических корпусах. Расположение выводов, размеры корпусов и параметры этого транзистора смотрите на следующих двух изображениях.

R3 10k (4k7 – 22k) reostat R6 0. 22R 5W (0,15- 0.47R) R8 100R (47R – 330R)

C1 1000 x35v (2200 x50v) C2 1000 x35v (2200 x50v) C5 100n ceramick (0,01-0,47)

T1 KT816 (BD140) T2 BC548 (BC547) T3 KT815 (BD139) T4 KT819(КТ805,2N3055) T5 KT815 (BD139) VD1-4 КД202 (50v 3-5A) VD5 BZX27 (КС527) VD6 АЛ307Б, К (RED LED)

Регулируемый стабилизированный блок питания – 0-24 V , 1 – 3А

с ограничением тока.

Блок питания (БП) предназначен для получения регулируемого стабилизированного выходного напряжения от 0 до 24v при токе порядка 1-3А, проще говоря чтобы не покупали вы батарейки, а использовали его для эксперементов со своими конструкциями.

В блоке питания предусмотрена так называемая защита т е ограничение максимального тока.

Для чего это нужно? Для того что бы этот БП служил верой и правдой, не боясь коротких замыканий и не требовал ремонта, так сказать «несгораемый и неубиваемый»

На Т1 собран стабилизатор тока стабилитрона, т е имеется возможность установки практически любого стабилитрона с напряжением стабилизации менее входного напряжения на 5 вольт

Это значит, что при установке стабилитрона VD5 допустим ВZX5,6 или КС156 на выходе стабилизатора получим регулируемое напряжение от 0 до приблизительно 4 вольт, соответственно — если стабилитрон на 27 вольт, то максимальное выходное напряжение будет в пределах 24-25 вольт.

Трансформатор следует выбирать примерно так- переменное напряжение вторичной обмотки должно быть примерно на 3-5 вольт больше того, которое вы рассчитываете получить на выходе стабилизатора, которое в свою очередь зависит от установленного стабилитрона,

Ток вторичной обмотки трансформатора как минимум должен быть не менее того тока, который нужно получить на выходе стабилизатора.

Выбор конденсаторов по емкости С1 и С2 –примерно по 1000-2000 мкф на 1А, С4 – 220 мкф на 1А

Несколько сложнее с емкостями по напряжению – рабочее напряжение грубо рассчитывается по такой методике – переменное напряжение вторичной обмотки трансформатора делится на 3 и умножается на 4

(~ Uвх:3×4)

Т е – допустим, что выходное напряжение вашего трансформатора порядка 30 вольт – 30 делим на 3 и множим на 4 – получаем 40 – значит рабочее напряжение конденсаторов должно быть более чем 40 вольт.

Уровень ограничения тока на выходе стабилизатора зависит от R6 по минимуму и R8 (по максимуму вплоть до отключения)

При установке перемычки вместо R8 между базой VТ5 и эмиттером VТ4 при сопротивлении R6 равном 0,39 ом ток ограничения будет примерно на уровне 3А,

Как понять «ограничение»? Очень просто – выходной ток даже в режиме короткого замыкания на выходе не превысит 3 А, за счет того что выходное напряжение будет автоматически снижено практически до нуля,

А можно ли заряжать автомобильный аккумулятор? Запросто. Достаточно выставить регулятором напряжения, извиняюсь — потенциометром R3 напряжение 14,5 вольта на холостом ходу (т е с отключенным аккумулятором) а потом подключить к выходу блока, аккумулятор, И пойдет ваш аккумулятор заряжаться стабильным током до уровня 14,5в, Ток по мере зарядки будет уменьшаться и когда достигнет значения 14,5 вольта (14,5 в – напряжение полностью заряженного акк) он будет равен нулю.

Как отрегулировать ток ограничения. Выставить на выходе стабилизатора напряжение на холостом ходу порядка 5-7 вольт. Затем к выходу стабилизатора подключить сопротивление примерно на 1 ом мощностью 5-10 ватт и последовательно с ним амперметр. Подстроечным резистором R8 выставить требуемый ток. Правильно выставленный ток ограничения можно проконтролировать выкручивая потенциометр регулировки выходного напряжения на максимум до упора При этом ток, контролируеммый амперметром должен оставаться на прежнем уровне.

Теперь про детали. Выпрямительный мостик – диоды желательно выбирать с запасом по току минимум раза в полтора, Указанные КД202 диоды могут без радиаторов достаточно долго работать при токе 1 ампер, но ежели рассчитываете что вам этого мало, то установив радиаторы можно обеспечить 3-5 ампер, вот только нужно посмотреть в справочнике какие из них и с какой буквой могут до 3 а какие и до 5 ампер. Хочется больше – загляните в справочник и выбирайте диоды помощнее, скажем ампер на 10.

Транзисторы – VT1 и VT4 устанавливать на радиаторы. VT1 будет слегка греться поэтому и радиатор нужен небольшой, а вот VT4 да в режиме ограничения тока будет греться довольно таки хорошо. Поэтому и радиатор нужно подобрать внушительный, можно и вентилятор от блока питания компьютера к нему приспособить – поверьте, не помешает.

Особо пытливым – почему греется транзистор? Ток то течет по нему и чем больше ток, тем больше греется транзистор. Давайте посчитаем – на входе, на конденсаторах 30 вольт. На выходе стабилизатора ну скажем вольт так 13, В итоге между коллектором и эмиттером остается 17 вольт.

Из 30 вольт минусуем 13 вольт получаем 17 вольт (кто хочет видит тут математику, а мне как то на память приходит один из законов дедушки Киргофа, про сумму падений напряжения)

Ну так вот, тот же Киргоф, что то говорил о токе в цепи, наподобие того что какой ток течет в нагрузке, такой же ток и через транзистор VT4 течет. Скажем ампера эдак 3 течет, резистор в нагрузке греется транзистор тоже греется, Так вот тепло это, которым воздух греем и можно назвать мощностью, которая рассеивается… Но попробуем выразиться математически, то бишь

школьный курс физики

где Р — это мощность в ваттах, U – напряжение на транзисторе в вольтах, а J — ток который течет и через нашу нагрузку и через амперметр и естественно через транзистор.

Итак 17 вольт множим на 3 ампера получаем 51 ватт рассеивающийся на транзисторе,

Ну а допустим подключим сопротивление на 1 ом. По закону Ома при токе 3А падение напряжения на резисторе получится 3 вольта и рассеиваемая мощность величиной в 3 ватта начнет греть сопротивление. Тогда падение напряжения на транзисторе: 30 вольт минус 3 вольта = 27 вольт, а мощность рассеиваимая на транзисторе 27v×3A=81 ватт… Теперь заглянем в справочник, в раздел транзисторы. Ежели проходной транзистор т е VТ4 у нас стоит скажем КТ819 в пластмассовом корпусе то по справочнику выходит что он не выдержит т к мощность рассеивания (Рк*max) у него 60 ватт, но зато в металлическом корпусе (КТ819ГМ, аналог 2N3055) – 100 ватт – вот этот подойдет, но радиатор обязателен.

Надеюсь на счет транзисторов более менее понятно, перейдем к предохранителям. Вообще то предохранитель это последняя инстанция, реагирующая на грубые ошибки допущенные вами и «ценой своей жизни» предотвращающая…. Давайте допустим что в первичной обмотке трансформатора по каким то причинам произошло замыкание,или во вторичной. Может от того что перегрелся, может изоляция прохудилась, а может и просто – неправильное соединение обмоток, но предохранителей нет. Трансформатор дымит, изоляция плавится,сетевой провод пытаясь выполнить доблестную функцию предохранителя, горит и не дай бог если на распределительном шите вместо автомата у вас стоят пробоки с гвоздиками вместо предохранителей.

Один предохранитель на ток примерно на 1А больше чем ток ограничения блока питания (т е 4-5А), должен стоять между диодным мостом и трансформатором, а второй между трансформатором и сетью 220 вольт примерно на 0,5-1 ампер.

Трансформатор. Самое пожалуй дорогое в конструкции Грубо говоря чем массивнее трансформатор тем он мощнее. Чем толще провод вторичной обмотки, тем больший ток может отдать трансформатор. Все это сводится к одному – мощности трансформатора. Так как же выбрать трансформатор? Опять школьный курс физики, раздел электротехника…. Опять 30 вольт, 3 ампера и в итоге мощность 90 ватт. Это минимум, который следует понимать так – этот трансформатор кратковременно может обеспечить выходное напряжение 30 вольт при токе 3 ампера, Поэтому желательно накинуть по току запас минимум процентов 10, а лучше все 30-50 процентов. Так что 30 вольт при токе 4-5 ампер на выходе трансформатора и ваш БП сможет часами если не сутками отдавать ток 3 ампера в нагрузку.

Ну и тем кто желает получть максимум по току от этого БП, скажем ампер эдак 10.

Первое – соответствующий вашим запросам трансформатор

Второе – диодный мост ампер на 15 и на радиаторы

Третье – проходной транзистор заменить на два-три соединенных в параллель с сопротивлениями в эмиттерах по 0,1 ом (радиатор и принудительный обдув)

Четвертое- емкости желательно конечно увеличить, но в том случае если БП будет использоваться как зарядное устройство – это не критично.

Пятое – армировать токопроводящие дорожки по пути следования больших токов напайкой дополнительных проводников и соответственно не забывать про соединительные провода «потолще»

Схема подключения запараллеленных транзисторов вместо одного

Стабильная зарплата, стабильная жизнь, стабильное государство. Последнее не про Россию, конечно:-). Если глянуть в толковый словарик, то можно толково разобрать, что же такое “стабильность”. На первых строчках Яндекс мне сразу выдал обозначение этого слова: стабильный – это значит постоянный, устойчивый, не изменяющийся.

Но чаще всего этот термин используется именно в электронике и электротехнике. В электронике очень важны постоянные значения какого-либо параметра. Это может быть сила тока , напряжение , частота сигнала и . Отклонение сигнала от какого-либо заданного параметра может привести к неправильной работе радиоэлектронной аппаратуры и даже к ее поломке. Поэтому, в электронике очень важно, чтобы все стабильно работало и не давало сбоев.

В электронике и электротехнике стабилизируют напряжение . От значения напряжения зависит работа радиоэлектронной аппаратуры. Если оно изменится в меньшую, или даже еще хуже, в большую сторону, то аппаратура в первом случае может неправильно работать, а во втором случае и вовсе колыхнуть ярким пламенем.

Для того, чтобы не допустить взлетов и падения напряжения, были изобретены различные стабилизаторы напряжения. Как вы поняли из словосочетания, они используются чтобы стабилизировать “играющее” напряжение.

Стабилитрон или диод Зенера

Самым простым стабилизатором напряжения в электронике является радиоэлемент стабилитрон . Иногда его еще называют диодом Зенера . На схемах стабилитроны обозначаются примерно так:

Вывод с “кепочкой” называется также как и у диода – катод , а другой вывод – анод .

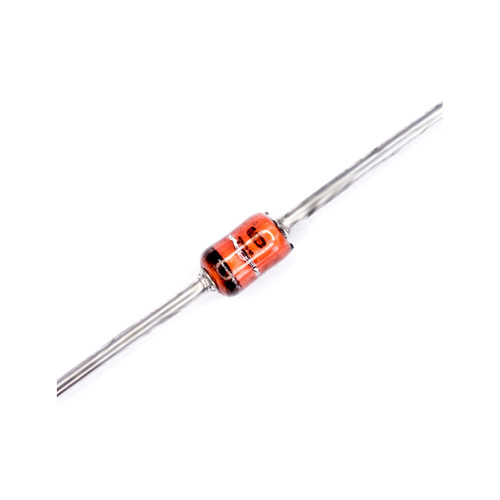

Стабилитроны выглядят также, как и диоды . На фото ниже, слева популярный вид современного стабилитрона, а справа один из образцов Советского Союза

Если присмотреться поближе к советскому стабилитрону, то можно увидеть это схематическое обозначение на нем самом, указывающее, где у него находится катод, а где анод.

Напряжение стабилизации

Самый главный параметр стабилитрона – это конечно же, напряжение стабилизации. Что это за параметр?

Давайте возьмем стакан и будем наполнять его водой…

Сколько бы воды мы не лили в стакан, ее излишки будут выливаться из стакана. Думаю, это понятно и дошкольнику.

Теперь по аналогии с электроникой. Стакан – это стабилитрон. Уровень воды в полном до краев стакане – это и есть напряжение стабилизации стабилитрона. Представьте рядом со стаканом большой кувшин с водой. Водой из кувшина мы как раз и будем заливать наш стакан водой, но кувшин при этом трогать не смеем. Вариант только один – лить воду из кувшина, пробив отверстие в самом кувшине. Если бы кувшин был меньше по высоте, чем стакан, то мы бы не смогли лить воду в стакан. Если объяснить языком электроники – кувшин обладает “напряжением” больше, чем “напряжение” стакана.

Так вот, дорогие читатели, в стакане заложен весь принцип работы стабилитрона. Какую бы струю мы на него не лили (ну конечно в пределах разумного, а то стакан унесет и разорвет), стакан всегда будет полным. Но лить надо обязательно сверху. Это значит, напряжение, которое мы подаем на стабилитрон, должно быть выше, чем напряжение стабилизации стабилитрона.

Маркировка стабилитронов

Для того, чтобы узнать напряжение стабилизации советского стабилитрона, нам понадобится справочник. Например, на фото ниже советский стабилитрон Д814В:

Ищем на него параметры в онлайн справочниках в интернете. Как вы видите, его напряжение стабилизации при комнатной температуре примерно 10 Вольт.

Зарубежные стабилитроны маркируются проще. Если приглядеться, то можно увидеть незамысловатую надпись:

5V1 – это означает напряжение стабилизации данного стабилитрона составляет 5,1 Вольта. Намного проще, не так ли?

Катод у зарубежных стабилитронов помечается в основном черной полосой

Как проверить стабилитрон

Как же проверить стабилитрон? Да также как и ! А как проверить диод, можно посмотреть в этой статье. Давайте же проверим наш стабилитрон. Ставим на прозвонку и цепляемся красным щупом к аноду, а черным к катоду. Мультиметр должен показать падение напряжения прямого .

Меняем щупы местами и видим единичку. Это значит, что наш стабилитрон в полной боевой готовности.

Ну что же, настало время опытов. В схемах стабилитрон включается последовательно с резистором:

где Uвх – входное напряжение, Uвых.ст. – выходное стабилизированное напряжение

Если внимательно глянуть на схему, мы получили ни что иное, как Делитель напряжения . Здесь все элементарно и просто:

Uвх=Uвых.стаб +Uрезистора

Или словами: входное напряжение равняется сумме напряжений на стабилитроне и на резисторе.

Эта схема называется параметрический стабилизатор на одном стабилитроне. Расчет этого стабилизатора выходит за рамки данной статьи, но кому интересно, в гугл;-)

Итак, собираем схемку. Мы взяли резистор номиналом в 1,5 Килоом и стабилитрон на напряжение стабилизации 5,1 Вольта. Слева цепляем Блок питания , а справа замеряем мультиметром полученное напряжение:

Теперь внимательно следим за показаниями мультиметра и блока питания:

Так, пока все понятно, еще добавляем напряжение… Опа на! Входное напряжение у нас 5,5 Вольт, а выходное 5,13 Вольт! Так как напряжение стабилизации стабилитрона 5,1 Вольт, то как мы видим, он прекрасно стабилизирует.

Давайте еще добавим вольты. Входное напряжение 9 Вольт, а на стабилитроне 5,17 Вольт! Изумительно!

Еще добавляем… Входное напряжение 20 Вольт, а на выходе как ни в чем не бывало 5,2 Вольта! 0,1 Вольт – это ну очень маленькая погрешность, ей можно даже в некоторых случаях пренебречь.

Вольт-амперная характеристика стабилитрона

Думаю, не помешало бы рассмотреть Вольт амперную характеристику (ВАХ) стабилитрона. Выглядит она примерно как-то так:

где

Iпр – прямой ток, А

Uпр – прямое напряжение, В

Эти два параметра в стабилитроне не используются

Uобр – обратное напряжение, В

Uст – номинальное напряжение стабилизации, В

Iст – номинальный ток стабилизации, А

Номинальный – это значит нормальный параметр, при котором возможна долгосрочная работа радиоэлемента.

Imax – максимальный ток стабилитрона, А

Imin – минимальный ток стабилитрона, А

Iст, Imax, Imin – это сила тока, которая течет через стабилитрон при его работе.

Так как стабилитрон работает именно в обратной полярности, в отличие от диода (стабилитрон подключают катодом к плюсу, а диод катодом к минусу), то и рабочая область будет именно та, что отмечена красным прямоугольником.

Как мы видим, при каком-то напряжении Uобр у нас график начинает падать вниз. В это время в стабилитроне происходит такая интересная штука, как пробой. Короче говоря, он не может больше наращивать на себе напряжение, и в это время начинается возрастать сила тока в стабилитроне. Самое главное – не переборщить силу тока, больше чем Imax , иначе стабилитрону придет кердык. Самым лучшим рабочим режимом стабилитрона считается режим, при котором сила тока через стабилитрон находится где-то в середине между максимальным и минимальным его значением. На графике это и будет рабочей точкой рабочего режима стабилитрона (пометил красным кружком).

Заключение

Раньше, во времена дефицитных деталей и начала расцвета электроники, стабилитрон часто использовался, как ни странно, для стабилизации выходного напряжения . В старых советских книгах по электронике можно увидеть вот такой участок цепи различных источников питания:

Слева, в красной рамке, я пометил знакомый вам участок цепи блока питания. Здесь мы получаем постоянное напряжение из переменного . Справа же, в зеленой рамке, схема стабилизации;-).

В настоящее время трехвыводные (интегральные) стабилизаторы напряжения вытесняют стабилизаторы на стабилитронах, так как они в разы лучше стабилизируют напряжение и обладают хорошей мощностью рассеивания.

На Али можно взять сразу целый набор стабилитронов, начиная от 3,3 Вольт и до 30 Вольт. Выбирайте на ваш вкус и цвет.

Стабилитрон — это полупроводниковый диод с уникальными свойствами. Если обычный полупроводник при обратном включении является изолятором, то он выполняет эту функцию до определенного роста величины приложенного напряжения, после чего происходит лавинообразный обратимый пробой. При дальнейшем увеличении протекающего через стабилитрон обратного тока напряжение продолжает оставаться постоянным за счет пропорционального уменьшения сопротивления. Таким путем удается добиться режима стабилизации.

В закрытом состоянии через стабилитрон сначала проходит небольшой ток утечки. Элемент ведет себя как резистор, величина сопротивления которого велика. При пробое сопротивление стабилитрона становится незначительным. Если дальше продолжать повышать напряжение на входе, элемент начинает греться и при превышении током допустимой величины происходит необратимый тепловой пробой. Если дело не доводить до него, при изменении напряжения от нуля до верхнего предела рабочей области свойства стабилитрона сохраняются.

Когда напрямую включается стабилитрон, характеристики не отличаются от диода. При подключении плюса к p-области, а минуса — к n-области сопротивление перехода мало и ток через него свободно протекает. Он нарастает с увеличением входного напряжения.

Стабилитрон — это особый диод, подключаемый большей частью в обратном направлении. Элемент сначала находится в закрытом состоянии. При возникновении электрического пробоя стабилитрон напряжения поддерживает его постоянным в большом диапазоне тока.

На анод подается минус, а на катод — плюс. За пределами стабилизации (ниже точки 2) происходит перегрев и повышается вероятность выхода элемента из строя.

Характеристики

Параметры стабилитронов следующие:

• U ст — напряжение стабилизации при номинальном токе I ст;
• I ст min — минимальный ток начала электрического пробоя;
• I ст max — максимальный допустимый ток;
• ТКН — температурный коэффициент.

В отличие от обычного диода, стабилитрон — это полупроводниковое устройство, у которого на вольт-амперной характеристике области электрического и теплового пробоя достаточно далеко расположены друг от друга.

С максимально допустимым током связан параметр, часто указываемый в таблицах — мощность рассеивания:

P max = I ст max ∙ U ст.

Зависимость работы стабилитрона от температуры может быть как с положительным ТКН, так и отрицательным. При последовательном подключении элементов с разными по знакам коэффициентами создаются прецизионные стабилитроны, не зависящие от нагрева или охлаждения.

Схемы включения

Типовая схема простого стабилизатора, состоит из балластного сопротивления R б и стабилитрона, шунтирующего нагрузку.

В некоторых случаях происходит нарушение стабилизации.

1. Подача на стабилизатор большого напряжения от источника питания при наличии на выходе фильтрующего конденсатора. Броски тока при его зарядке могут вызвать выход из строя стабилитрона или разрушение резистора R б.
2. Отключение нагрузки. При подаче на вход максимального напряжения ток стабилитрона может превысить допустимый, что приведет к его разогреву и разрушению. Здесь важно соблюдать паспортную область безопасной работы.
3. Сопротивление R б подбирается небольшим, чтобы при минимально возможной величине напряжения питания и максимально допустимом токе на нагрузке стабилитрон находился в рабочей зоне регулирования.

Для защиты стабилизатора применяются тиристорные схемы защиты или

Резистор R б рассчитывается по формуле:

R б = (U пит — U ном)(I ст + I н).

Ток стабилитрона I ст выбирается между допустимыми максимальным и минимальным значениями, в зависимости от напряжения на входе U пит и тока нагрузки I н.

Выбор стабилитронов

Элементы имеют большой разброс по напряжению стабилизации. Чтобы получить точное значение U н, стабилитроны подбираются из одной партии. Есть типы с более узким диапазоном параметров. При большой мощности рассеивания элементы устанавливают на радиаторы.

Для расчета параметров стабилитрона необходимы исходные данные, например, такие:

• U пит = 12-15 В — напряжение входа;
• U ст = 9 В — стабилизированное напряжение;

Параметры характерны для устройств с небольшим потреблением энергии.

Для минимального входного напряжения 12 В ток на нагрузке выбирается по максимуму — 100 мА. По закону Ома можно найти суммарную нагрузку цепи:

R ∑ = 12 В / 0,1 А = 120 Ом.

На стабилитроне падение напряжения составляет 9 В. Для тока 0,1 А эквивалентная нагрузка составит:

R экв = 9 В / 0,1 А = 90 Ом.

Теперь можно определить сопротивление балласта:

R б = 120 Ом — 90 Ом = 30 Ом.

Оно выбирается из стандартного ряда, где значение совпадает с расчетным.

Максимальный ток через стабилитрон определяется с учетом отключения нагрузки, чтобы он не вышел из строя в случае, если какой-либо провод отпаяется. Падение напряжения на резисторе составит:

U R = 15 — 9 = 6 В.

Затем определяется ток через резистор:

I R = 6/30 = 0,2 А.

Поскольку стабилитрон подключен к нему последовательно, I c = I R = 0,2 А.

Мощность рассеивания составит P = 0,2∙9 = 1,8 Вт.

По полученным параметрам подбирается подходящий стабилитрон Д815В.

Симметричный стабилитрон

Симметричный диодный тиристор представляет собой переключающий прибор, проводящий переменный ток. Особенностью его работы является падение напряжения до нескольких вольт при включении в диапазоне 30-50 В. Его можно заменить двумя встречно включенными обычными стабилитронами. Устройства применяют в качестве переключающих элементов.

Аналог стабилитрона

Когда не удается подобрать подходящий элемент, используют аналог стабилитрона на транзисторах. Их преимуществом является возможность регулирования напряжения. Для этого можно применять усилители постоянного тока с несколькими ступенями.

На входе устанавливают делитель напряжения с R1. Если входное напряжение возрастает, на базе транзистора VT1 оно также увеличивается. При этом растет ток через транзистор VT2, который компенсирует увеличение напряжения, поддерживая тем самым его стабильным на выходе.

Маркировка стабилитронов

Выпускаются стеклянные стабилитроны и стабилитроны в пластиковых корпусах. В первом случае на них наносятся 2 цифры, между которыми располагается буква V. Надпись 9V1 обозначает, что U ст = 9,1 В.

На пластиковом корпусе надписи расшифровываются с помощью даташита, где также можно узнать другие параметры.

Темным кольцом на корпусе обозначается катод, к которому подключается плюс.

Заключение

Стабилитрон — это диод с особыми свойствами. Достоинством стабилитронов является высокий уровень стабилизации напряжения при широком диапазоне изменения рабочего тока, а также простые схемы подключения. Для стабилизации малого напряжения приборы включают в прямом направлении, и они начинают работать как обычные диоды.

TZX2V7B-TR | Vishay, 2,7 В Стабилитрон 4% 500 мВт Сквозное отверстие 2-контактный DO-35

Изображение, представляющее модельный ряд

Просмотреть все Стабилитроны

---

10000 Крупные города (За исключением тяжелых, опасных или литиевых продуктов. Применяются условия доставки)

Добавить в корзину

Недоступно для премиум-доставки

tickAdded

Посмотреть корзину

Цена (без НДС) Каждая (на барабане 10000)

R 0. 523

(exc. ​​VAT)

R 0.601

(inc. VAT)

units	Per unit	Per Reel*
10000 +	R 0.523	R 5 230,00
*цена указана

Артикул:

145-2738

7 Производ. Деталь №:

TZX2V7B-TR

Производитель:

Vishay

COO (Страна Происхождения):

CN

Технические данные.

Занимаемая площадь

Законодательство и соответствие

Главный операционный директор (страна происхождения):

CN

---

Сведения о продукте

Стабилитроны серии Vimsha TZ9yX 500, полупроводниковые диоды TZ9YX 5000101

Small Signal Zener Diodes
Very sharp reverse characteristic
Low reverse current level
Very high stability
Low noise
AEC-Q101 qualified

Zener Diodes, Vishay Semiconductor

Specification

Ток Испытание0029

Атрибут	Значение
Конфигурация диода	Одиночный
Номинальное напряжение стабилитрона	2. 7V
Number of Elements per Chip	1
Mounting Type	Through Hole
Maximum Power Dissipation	500 mW
Package Type	DO-35
Тип стабилитрона	Регулятор напряжения
Допустимое отклонение напряжения стабилитрона	4%
Количество контактов	2
5mA
Maximum Zener Impedance	100Ω
Maximum Reverse Leakage Current	5µA
Dimensions	1. 7 (Dia.) x 3.9mm
Maximum Operating Temperature	+175 °C

10000 Доступно из Великобритании/Европы в течение 4–6 рабочих дней для самовывоза или доставки в крупные города (за исключением тяжелых, опасных или литиевых продуктов. Применяются условия доставки)

Добавить в корзину

Недоступно для премиальной доставки

Tickadded

View Basket

Цена (исключение НДС) Каждый (на катушке 10000)

R 0,523

(Exc.)

R 0,601

(Exc. inc. VAT)

units	Per unit	Per Reel*
10000 +	R 0. 523	R 5,230.00
*price indicative

1N4730A Стабилитрон 3,9 В — Купить диод 1N4730A онлайн на сайте QuartzComponents.com

• Дом
• 1N4730A 3,9 В стабилитрон

рупий 3,00 (без НДС)

Добавление товара в корзину

• Описание
• Доставка + Возврат
• Отзывы

Описание

Этот стабилитрон 1N4730A представляет собой другой вид диода, который поставляется в корпусе для сквозных отверстий. Стабилитрон в основном используется в схеме защиты или в цепи регулятора грубого напряжения . В любом случае, очень важно помнить, что диод Зенера всегда следует использовать вместе с резистором Зенера . Стабилитрон 1N4730A 3,9 В имеет номинальное напряжение 3,9V и, как и другие типы стабилитронов, его можно использовать в качестве опорного элемента при регулировании напряжения, а также в коммутационных устройствах и схемах ограничителя.



Эквивалент стабилитрона 1N4730A 3,9 В, другие стабилитроны, включая стабилитрон 10 В, стабилитрон 9,1, стабилитрон 8,2, стабилитрон 7,5 и стабилитрон 6,8, можно найти на веб-сайте.

Характеристики стабилитрона 1N4730A 3,9 В

• Тип упаковки: Сквозное отверстие
• Номинальное напряжение: 3,9 В
• Допуск: ± 5%
• Рассеиваемая мощность: 1,0 Вт
• Температура хранения: от -65 до 175 градусов C
• Вес: 0,35 г
• Тип футляра: Стеклянный футляр Do-41
• Высокая надежность
• Очень резкие реверсивные характеристики.

Механический чертеж 1N4730A 3,9 В



Дополнительные ресурсы0079

Как использовать стабилитрон

Комплект поставки

1 x 1N4730A стабилитрон 3,3 В

Подробнее

Показать меньше

Доставка + Возврат

Политика возврата

Из-за типа продаваемой нами продукции мы принимаем ограниченный возврат. Ниже приведены условия, при которых мы можем принять запрос на возврат.

1. Производственный брак

Если вы получили продукт с производственным дефектом, пожалуйста, сообщите нам в течение 3 дней с момента получения продукта, подкрепленного надлежащими фотографиями и описанием. Как только наша служба поддержки примет возврат, мы предоставим замену или полный возврат средств, включая стоимость обратной доставки. Обратите внимание, что если ваш товар уже перепаян или изменен каким-либо образом, мы не сможем принять его к возврату.

2. Отправлен неправильный товар

Если ваш товар выглядит не так, как показано на изображении на нашем веб-сайте, мы примем товар обратно и вернем деньги или заменим товар по вашему выбору.


Ограничение возврата

Мы не принимаем возврат продуктов, поврежденных в результате неправильного использования продукта. Кроме того, мы не принимаем возврат, если заказанный товар не подходит для какого-либо конкретного применения. Пожалуйста, ознакомьтесь со спецификациями продукта и техническим описанием, прежде чем выбрать и заказать продукт. Возвраты принимаются только в течение 3 дней с момента доставки.

Доставка

Мы осуществляем бесплатную доставку всех предоплаченных заказов по всей Индии. Для заказов наложенным платежом взимается 70 индийских рупий для заказов на сумму менее 599 индийских рупий и 20 индийских рупий для заказов на сумму более 599. Пожалуйста, свяжитесь с нашей службой поддержки по адресу support@quartzcomponents. com по любым вопросам, связанным с доставкой.

Обратите внимание, что минимальная стоимость заказа составляет 200 индийских рупий как для заказов с предоплатой, так и для заказов с наложенным платежом.

Отзывы {{/если}} {{if compare_at_price_min > price_min}}

Продажа

{{/если}} {{если доступно}}

Распродано

{{/если}} {{if tagLabelCustom}}

Пользовательская этикетка

{{/если}}

${название}

{{if compare_at_price_min > price_min}} {{html Shopify.formatMoney(compare_at_price_min, window.money_format)}} {{html Shopify.
