Руководство по эффекту Холла

— MagneLink, Inc.

Морин ВанДайк | 6 ноября 2019 г.

Нажмите, чтобы развернуть

Более 100 лет назад был обнаружен эффект Холла. Однако только в последние три десятилетия было разработано практическое использование этого эффекта. Некоторые из его первых применений включают использование в микроволновых датчиках в 1950-х годах и твердотельных клавиатурах в 1960-х годах. С 1970-х годов датчики на эффекте Холла нашли применение в широком спектре промышленных и потребительских товаров, таких как швейные машины, автомобили, станки, медицинское оборудование и компьютеры.

Перед рассмотрением пяти основных промышленных применений датчиков Холла необходимо определить их, их функции и их различные классификации.

Что такое эффект Холла?

В 1879 году физик Эдвин Холл открыл влияние магнитных полей на полупроводники с однонаправленным током. Когда проводник и поле взаимодействуют перпендикулярно, измерение напряжения под прямым углом к ​​движению тока позже стало известно как эффект Холла.

Чтобы визуализировать этот эффект, представьте себе ток в проводнике в виде воды, движущейся по трубе. Магнитное поле будет толкать или притягивать воду к одной стороне трубы. Если представить воду и трубу как электричество по проводу, можно увидеть эффект Холла в действии. Частицы в токе и магнитном поле поддаются измерению.

В полупроводниковой промышленности эффект Холла позволил людям определить, переносится ли ток через материал положительными частицами (как в случае с полупроводниками) или отрицательными частицами (как в случае с металлами). В результате ученые классифицировали химические вещества, разработали усовершенствованные полупроводниковые материалы и измерили магнитные поля в различных средах.

Сегодня устройства на эффекте Холла обычно используются для измерения магнитных полей, наблюдая за их влиянием на известный ток. Поскольку магнитное поле может изменить течение однонаправленного тока, одна сторона провода будет иметь больший отрицательный заряд, чем другая сторона, и это изменение приведет к измеримому напряжению. Напряжение увеличивается пропорционально силе поля.

Применение эффекта Холла

Эффект Холла может применяться в исследованиях, на промышленных предприятиях, в коммерческих предприятиях, в автомобильной промышленности и т. д. Датчики Холла могут измерять напряжение, ток и магнитные поля при производстве, проверке и тестировании. Это некоторые из наиболее распространенных применений эффекта Холла.

Магнитометры

Магнитометры или датчики Холла измеряют напряженность магнитных полей, часто для постоянных магнитов при оценке инженерных проектов. Их также можно использовать для обнаружения утечки магнитного потока в трубах и резервуарах для хранения.

Обнаружение магнитного поля

Датчики магнитного поля и оборудование для обнаружения могут обнаруживать наличие магнитных полей и определять их величину. Как только поля обнаружены, триггер может передавать сигналы и данные или переключать питание на цепь.

Измерение и измерение тока и напряжения

Датчики

используют эффект Холла для обнаружения или измерения постоянных токов. Устройство Холла может обнаруживать наличие магнитного поля. В некоторых случаях прибор Холла может измерять напряжение и определять ток, отображая его в виде читаемого сигнала.

Определение положения и движения

В случае обнаружения магнитного поля эта функция широко используется в промышленном и коммерческом оборудовании и машинах. Преимущество датчика Холла состоит в отсутствии механически движущихся компонентов при обнаружении наличия магнитного поля. Они обычно используются в качестве концевых выключателей.

Сложные машины и транспортные средства также выигрывают от эффекта Холла. Когда они обнаруживают колебания напряжения, эти датчики передают сигналы, которые могут быть реализованы в тахометрах, антиблокировочных тормозных системах транспортных средств и погрузочно-разгрузочных агрегатах.

Момент зажигания

Способность эффекта Холла обнаруживать или контролировать движение имеет решающее значение для правильного опережения зажигания в двигателях внутреннего сгорания. Момент зажигания — это точный выброс искры в камеру сгорания в зависимости от положения поршня и соответствующего угла поворота коленчатого вала.

Что такое датчик Холла?

Датчики Холла

— это магнитные компоненты, которые преобразуют закодированную магнитным полем информацию, такую ​​как положение, расстояние и скорость, чтобы электронные схемы могли ее обрабатывать. Как правило, они классифицируются на основе их способа производства или средств работы.

Классификация выходов

Разделение датчиков Холла по выходному напряжению приводит к двум классификациям датчиков: цифровые датчики и аналоговые датчики.

Датчики Холла с цифровым выходом

Датчики Холла с цифровым выходом

в основном используются в магнитных переключателях для обеспечения цифрового выхода по напряжению. Таким образом, они подают в систему входной сигнал ВКЛ или ВЫКЛ.

Основным отличием датчика Холла с цифровым выходом является способ управления выходным напряжением. Вместо источника питания, обеспечивающего пределы насыщения, датчики с цифровым выходом имеют триггер Шмидта со встроенным гистерезисом, подключенный к операционному усилителю. Этот переключатель выключает выход датчика всякий раз, когда магнитный поток превышает предварительно установленные пределы, и снова включает его, когда поток стабилизируется.

Датчики Холла с аналоговым (или линейным) выходом

Датчик аналогового типа обеспечивает постоянное выходное напряжение, которое увеличивается, когда магнитное поле сильнее, и уменьшается, когда оно слабее. Таким образом, выходное напряжение или усиление аналогового датчика Холла прямо пропорционально интенсивности проходящего через него магнитного потока.

Классификация операций

Помимо классификации по выходу, датчики Холла можно разделить на категории по способу работы, в том числе:

Биполярные датчики Холла

Это тип цифрового датчика, работающего с положительным или отрицательным магнитным полем. Либо положительное, либо отрицательное магнитное поле магнита активирует датчик. В этой конфигурации переключатель, использующий биполярный датчик Холла, срабатывает почти так же, как традиционный герконовый переключатель. Однако переключатель на эффекте Холла имеет дополнительное преимущество, заключающееся в отсутствии механических контактов, что делает его более надежным в суровых условиях.

Униполярные датчики Холла

В отличие от биполярного датчика, этот тип цифрового датчика срабатывает только от одного полюса (северного или южного) магнита. Использование униполярного датчика Холла в переключателе позволяет сделать настройку более конкретной и активировать его только при воздействии на определенный магнитный полюс.

Датчики прямого и вертикального угла Холла

Более совершенные датчики на эффекте Холла фокусируются на компонентах магнитного поля, отличных от полюсов. Например, датчики прямого угла измеряют значения синуса и косинуса магнитного поля, а датчики вертикального угла анализируют компоненты магнитного поля, параллельные, а не перпендикулярные плоскости чипа.

Пять основных областей применения датчиков Холла

Датчики Холла

находят широкое применение в пяти основных отраслях промышленности, а именно:

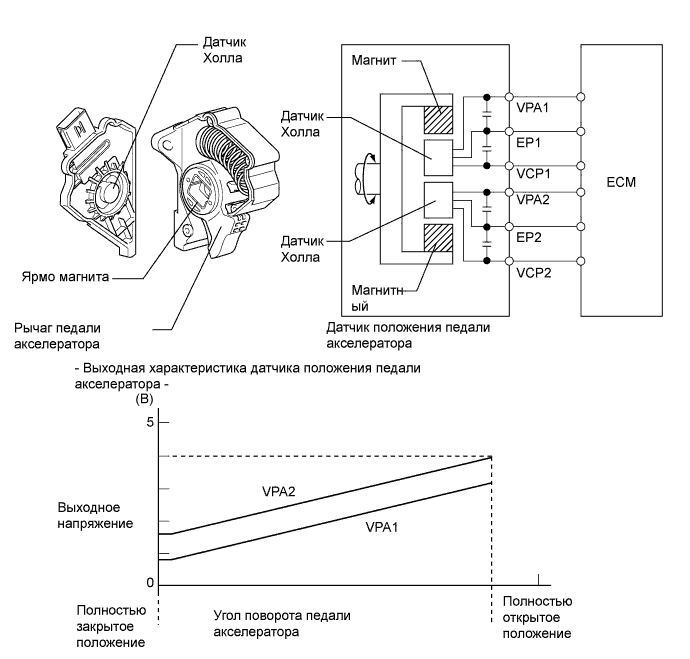

Автомобили и автомобильная безопасность

Автомобильная промышленность и индустрия безопасности автомобилей используют как цифровые, так и аналоговые датчики на эффекте Холла в различных приложениях.

Примеры применения цифровых датчиков Холла в автомобильной промышленности:

• Датчик положения сиденья и ремня безопасности для управления подушкой безопасности
• Датчик углового положения коленчатого вала для регулировки угла зажигания свечей зажигания

Некоторые примеры использования датчиков аналогового типа включают:

• Мониторинг и контроль скорости вращения колес в антиблокировочных тормозных системах (ABS)
• Регулирование напряжения в электрических системах

Бытовая техника и товары народного потребления

Производители бытовой техники и потребительских товаров интегрируют различные типы датчиков Холла в различные конструкции изделий. Например:

• Цифровые униполярные датчики помогают стиральным машинам сохранять баланс во время стирки.
• Аналоговые датчики служат в качестве датчиков наличия источников питания, индикаторов управления двигателем и отключений на электроинструментах, а также датчиков подачи бумаги в копировальных машинах.

Мониторинг жидкости

Цифровые датчики Холла

обычно используются для контроля скорости потока и положения клапана в производстве, водоснабжении и очистке, а также в нефтегазовых операциях. В приложениях для мониторинга жидкости аналоговые датчики на эффекте Холла также используются для определения уровней давления на мембране в мембранных манометрах.

Автоматизация зданий

При автоматизации зданий подрядчики и субподрядчики интегрируют как цифровые, так и аналоговые датчики Холла.

Цифровые датчики приближения часто используются в конструкции:

• Устройство автоматического смыва туалета
• Автоматические мойки
• Автоматические сушилки для рук
• Системы безопасности зданий и дверей
• Лифты

Аналоговые датчики используются для:

• Освещение с датчиком движения
• Камеры обнаружения движения

Персональная электроника

Это еще одна область, где популярность как аналоговых, так и цифровых датчиков Холла продолжает расти.

Приложения для цифровых датчиков включают:

• Устройства управления двигателем
• Механизмы синхронизации в фотооборудовании

Применение аналоговых датчиков включает:

• Дисководы
• Защита блока питания

Свяжитесь с MagneLink сегодня

Как указывалось выше, датчики на эффекте Холла — как аналоговые, так и цифровые — находят применение в широком спектре устройств, оборудования и систем в различных отраслях промышленности.

В MagneLink мы разрабатываем и производим высококачественные магнитные переключатели, в том числе переключатели, в которых используются датчики Холла. Чтобы узнать больше о наших переключателях Холла и их применении, свяжитесь с нами сегодня.

---
