Подстроечные резисторы и потенциометры

Маркировка подстроечного резистора Сопротивление Склад Заказ ST-32ETA 101 100 Ом ST-32ETA 201 200 Ом ST-32ETA 501 500 Ом ST-32ETA 102 1 кОм	Маркировка подстроечного резистора Сопротивление Склад Заказ ST-32ETA 202 2 кОм ST-32ETA 502 5 кОм ST-32ETA 103 10 кОм ST-32ETA 203 20 кОм	Маркировка подстроечного резистора Сопротивление Склад Заказ ST-32ETA 503 50 кОм ST-32ETA 104 100 кОм ST-32ETA 105 1 мОм
Цены в формате  . pdf,  .xls

Упаковка: В блистр-ленте на катушке диаметром 180 мм по 500 штук подстроечных резисторов ST32.

Размеры подстроечных резисторов ST32

Технические характеристики подстроечных резисторов Nidec ST32

• Функциональная характеристика подстроечного резистора…………………………….. А (линейная)
• Номинальная мощность подстроечного резистора при 70°С…………………………… 0,125 Вт
• Максимальное рабочее напряжение подстроечного резистора (постоянное)……..200 В
• Диапазон рабочих температур подстроечного резистора………………………………….-55° +125°С
• Температурный коэффициент сопротивления подстроечного резистора……………100 ppm/°С
• Допустимое отклонение номинала подстроечного резистора……………….. …………. ± 20 %
• Оборот подстроечного резистора…………………………………………………………………….. 250°

Подстроечные резисторы производства японской фирмы Nidec отличаются высокой надежностью и стабильным качеством. Резистор переменного сопротивления защищен от попадания влаги на резистивный слой при отмывки. Для этого в конструкции переменного резистора установлено резиновое кольцо препятствующее проникновению жидкости и парообразных остатков флюса между ротором и статором.

Технические характеристики и маркировка подстроечных потенциометров Nidec ST32 для поверхностного монтажа

Производитель — NIDEC.

Подстроечные потенциометры Murata серии PVZ3A

Маркировка подстроечного резистор Сопротивление Склад Заказ PVZ3A102A01R00 1 кОм  PVZ3A152A01R00 1,5 кОм  PVZ3A202A01R00 2 кОм	Маркировка подстроечного резистор Сопротивление Склад Заказ PVZ3A103A01R00 10 кОм   PVZ3A153A01R00 15 кОм PVZ3A503A01R00 50 кОм	Маркировка подстроечного резистор Сопротивление Склад Заказ PVZ3A104A01R00 100 кОм  PVZ3A504A01R00 500 кОм  PVZ3A105A01R00 1 мОм
Цены в формате  . pdf,  .xls

Упаковка: В блистр-ленте на катушке диаметром 180 мм по 2000 штук подстроечных потенциометров PVZ3AN.

Соответствие маркировок подстроечных резисторов Murata и Bourns

Маркировка Murata	Маркировка Bourns
PVZ3A201A01R00	TC33X-1-201E
PVZ3A501A01R00	TC33X-1-501E
PVZ3A102A01R00	TC33X-1-102E
PVZ3A152A01R00	TC33X-1-202E
PVZ3A502A01R00	TC33X-1-502E
PVZ3A103A01R00	TC33X-1-103E
PVZ3A153A01R00	TC33X-1-203E
PVZ3A203A01R00	TC33X-1-203E
PVZ3A503A01R00	TC33X-1-503E
PVZ3A104A01R00	TC33X-1-104E
PVZ3A105A01R00	TC33X-1-104E

Технические характеристики подстроечных потенциометров Murata

• Функциональная характеристика подстроечного потенциометра. ……………………………… А (линейная)
• Номинальная мощность подстроечного потенциометра при 70°С…………………………….. 0,1 Вт
• Максимальное рабочее напряжение подстроечного потенциометра (постоянное)………50 В
• Диапазон рабочих температур подстроечного потенциометра………………………………….-25°С +85°С
• Температурный коэффициент сопротивления подстроечного потенциометра……………±500 ppm/°С
• Допустимое отклонение номинала подстроечного потенциометра……………………………. ± 30 %
• Оборот подстроечного потенциометра…………………………………………………………………….. 250°

Серия PVZ3 является наиболее универсальной, одинаково подходящей для использования как в цветных ЖК-мониторах, проигрывателях DVD, системах проводной и безпроводной связи, так и в малошумящих усилителях и т. д. Универсальность этой серии обеспечивается наличием широкого диапазона сопротивлений, способом монтажа (SMD) и габаритными размерами корпуса.

Технические характеристики и маркировка подстроечных потенциометров Murata PVZ3A для поверхностного монтажа

Производитель — MURATA

Подключение переменного сопротивления. Переменные резисторы

В одной из предыдущих статей мы обсудили основные аспекты, касающиеся работы с , так вот сегодня мы продолжим эту тему. Все, что мы обсуждали ранее, касалось, в первую очередь, постоянных резисторов , сопротивление которых представляет из себя не изменяющуюся величину. Но это не единственный существующий вид резисторов, поэтому в данной статье мы уделим внимание элементам, имеющим переменное сопротивление .

Итак, чем же отличается переменный резистор от постоянного? Собственно, здесь ответ прямо следует из названия этих элементов 🙂 Величину сопротивления переменного резистора, в отличие от постоянного, можно изменить. Каким способом? А вот это мы как раз и выясним! Для начала давайте рассмотрим условную схему переменного резистора :

Сразу же можно отметить, что тут в отличие от резисторов с постоянным сопротивлением в наличии имеется три вывода, а не два. Сейчас разберемся зачем они нужны и как все это работает 🙂

Итак, основной частью переменного резистора является резистивный слой, имеющий определенное сопротивление. Точки 1 и 3 на рисунке являются концами резистивного слоя. Также важной частью резистора является ползунок, который может изменять свое положение (он может занять любое промежуточное положение между точками 1 и 3, например, он может оказаться в точке 2 как на схеме). Таким образом, в итоге мы получаем следующее. Сопротивление между левым и центральным выводами резистора будет равно сопротивлению участка 1-2 резистивного слоя. Аналогично сопротивление между центральным и правым выводами будет численно равно сопротивление участка 2-3 резистивного слоя. Получается, что перемещая ползунок мы можем получить любое значение сопротивления от нуля до . А – это ни что иное как полное сопротивление резистивного слоя.

Конструктивно переменные резисторы бывают поворотные , то есть для изменения положения ползунка необходимо крутить специальную ручку (такая конструкция подходит для резистора, который изображен на нашей схеме). Также резистивный слой может быть выполнен в виде прямой линии, соответственно, ползунок будет перемещаться прямо. Такие устройства называют движковыми или ползунковыми перемененными резисторами. Поворотные резисторы очень часто можно встретить в аудио-аппаратуре, где они используются для регулировки громкости/баса и т. д. Вот как они выглядят:

Переменный резистор ползункового типа выглядит несколько иначе:

Часто при использовании поворотных резисторов в качестве регуляторов громкости используют резисторы с выключателем. Наверняка вы не раз сталкивались с таким регулятором – к примеру на радиоприемниках. Если резистор находится в крайнем положении (минимальная громкость/устройство выключено), то если его начать вращать, раздастся ощутимый щелчок, после которого приемник включится. А при дальнейшем вращении громкость будет увеличиваться. Аналогично и при уменьшении громкости – при приближении к крайнему положению снова будет щелчок, после которого устройство выключится. Щелчок в данном случае говорит о том, что питание приемника было включено/отключено. Выглядит такой резистор так:

Как видите, здесь есть два дополнительных вывода. Они то как раз и подключаются в цепь питания таким образом, чтобы при вращении ползунка цепь питания размыкалась и замыкалась.

Есть еще один большой класс резисторов, имеющих переменное сопротивление, которое можно изменять механически – это подстроечные резисторы. Давайте уделим немного времени и им 🙂

Подстроечные резисторы.

Только для начала уточним терминологию… По сути подстроечный резистор является переменным, ведь его сопротивление можно изменить, но давайте условимся, что при обсуждении подстроечных резисторов под переменными резисторами мы будем иметь ввиду те, которые мы уже обсудили в этой статье (поворотные, ползунковые и т. д). Это упростит изложение, поскольку мы будем противопоставлять эти типы резисторов друг другу. Да и, к слову, в литературе зачастую под подстроечными резисторами и переменными понимаются разные элементы цепи, хотя, строго говоря, любой подстроечный резистор также является и переменным в силу того факта, что его сопротивление можно изменить.

Итак, отличие подстроечных резисторов от переменных, которые мы уже обсудили, в первую очередь, заключается в количестве циклов перемещения ползунка. Если для переменных это число может составлять и 50000, и даже 100000 (то есть ручку громкости можно крутить практически сколько угодно 😉), то для подстроечных резисторов эта величина намного меньше. Поэтому подстроечные резисторы чаще всего используются непосредственно на плате, где их сопротивление меняется только один раз, при настройке прибора, а при эксплуатации значение сопротивления уже не меняется. Внешне подстроечный резистор выглядит совсем не так как упомянутые переменные:

Обозначение переменных резисторов немного отличается от обозначения постоянных:

Собственно, мы обсудили все основные моменты, касающиеся переменных и подстроечных резисторов, но есть еще один очень важный момент, который невозможно обойти стороной.

Часто в литературе или в различных статьях вы можете встретить термины потенциометр и реостат. В некоторых источниках так называют переменные резисторы, в других в эти термины может вкладываться какой-нибудь иной смысл. На самом деле, корректная трактовка терминов потенциометр и реостат есть только одна. Если все термины, которые мы уже упоминали в этой статье относились,в первую очередь, к конструктивному исполнению переменных резисторов, то потенциометр и реостат – это разные схемы включения (!!!) переменных резисторов. То есть, к примеру, поворотный переменный резистор может выступать и в роли потенциометра и в роли реостата – все зависит от схемы включения. Начнем с реостата.

(переменный резистор, включенный по схеме реостата) в основном используется для регулировки силы тока. Если мы включим последовательно с реостатом амперметр, то при перемещении ползунка будем видеть меняющееся значение силы тока. Резистор в этой схеме исполняет роль нагрузки, ток через которую мы и собираемся регулировать переменным резистором. Пусть максимальное сопротивление реостата равно , тогда по закону Ома максимальный ток через нагрузку будет равен:

Здесь мы учли то, что ток будет максимальным при минимальном значении сопротивления в цепи, то есть когда ползунок в крайнем левом положении. Минимальный ток будет равен:

Вот и получается, то реостат выполняет роль регулировщика тока, протекающего через нагрузку.

В данной схеме есть одна проблема – при потере контакта между ползунком и резистивным слоем цепь окажется разомкнутой и через нее перестанет протекать ток. Решить эту проблему можно следующим образом:

Отличие от предыдущей схемы заключается в том, что дополнительно соединены точки 1 и 2. Что это дает в обычном режиме работы? Да ничего, никаких изменений 🙂 Поскольку между ползунком резистора и точкой 1 ненулевое сопротивление, то весь ток потечет напрямую на ползунок, как и при отсутствии контакта между точками 1 и 2. А что же произойдет при потере контакта между ползунком и резистивным слоем? А эта ситуация абсолютно идентична отсутствию прямого соединения ползунка с точкой 2. Тогда ток потечет через реостат (от точки 1 к точке 3), и величина его будет равна:

То есть при потере контакта в данной схеме будет всего лишь уменьшение силы тока, а не полный разрыв цепи как в предыдущем случае.

С реостатом мы разобрались, давайте рассмотрим переменный резистор, включенный по схеме потенциометра.

Не пропустите статью про измерительные приборы в электрических цепях –

В отличие от реостата, используется для регулировки напряжения. Именно по этой причине на нашей схеме вы видите целых два вольтметра 🙂 Ток протекающий через потенциометр, от точки 3 к точке 1, при перемещении ползунка остается неизменным, но меняется величины сопротивления между точками 2-3 и 2-1. А поскольку напряжение прямо пропорционально силе тока и сопротивлению, то оно будет меняться. При перемещении ползунка вниз сопротивление 2-1 будет уменьшаться, соответственно, уменьшаться будут и показания вольтметра 2. При таком перемещении ползунка (вниз) сопротивление участка 2-3 вырастет, а вместе с ним и напряжение на вольтметре 1. При это в сумме показания вольтметров будут равны напряжению источника питания, то есть 12 В. В крайнем верхнем положении на вольтметре 1 будет 0 В, а на вольтметре 2 – 12 В. На рисунке ползунок расположен в среднем положении, и показания вольтметров, что абсолютно логично, равны 🙂

На этом мы заканчиваем рассматривать переменные резисторы , в следующей статье речь пойдет о возможных соединениях резисторов между собой, спасибо за внимание, рад буду видеть вас на нашем сайте! 🙂

Переменные резисторы отличаются от постоянных наличием третьего выво­да- движка, который представляет собой подпружиненный ползунок, кото­рый может механически передвигаться по резистивному слою. Соответст­венно, в одном крайнем положении движка сопротивление между его выводом и одним из выводов резистивного слоя равно нулю, в другом — максимуму, соответствующему номинальному сопротивлению.

Так как вывода три, то переменный резистор может подключаться двумя способами — как простой резистор (тогда вьшод движка объединяется с од­ним из крайних выводов), и по схеме потенциометра, когда все три вывода задействованы. Оба способа подключения показаны на рис. 5.2. Резисторы по своему предназначению служат для преобразования напряжения в ток и об­ратно — в соответствии с этим схема обычного включения переменного ре­зистора служит для преобразования напряжения U в ток /, а схема потенцио­метра (делителя напряжения) — тока / в напряжение U, Кажется, что в схеме обычного включения необязательно соединять вывод движка с одним из крайних выводов — если оставить незадействованный крайний вывод «ви­сящим в воздухе», то ничего в принципе не изменится. Но это не совсем так — на «висящем» выводе возникают наводки от «гуляющего» в простран­стве электрического поля, и правильно подключать переменный резистор именно так, как показано на рис. 5.2.

Рис. 5.2. Два способа подключения переменных резисторов

Переменные резисторы делятся на собственно переменные (к которым под­соединена ручка внешней регулировки) и подстроечные — изменяемые толь­ко в процессе настройки схемы путем вращения движка отверткой (см. рис. 5.1, внизу). Переменные резисторы мало изменились за все время своего сущест­вования, еще со времен реостата Майкла Фарадея, и всем им присущи одни и те же недостатки: в основном это нарушение механического контакта между ползунком и резистивным слоем. Особенно это касается дешевых открытых подстроечных резисторов типа СПЗ-1 (на рис. 5.1 внизу крайний справа) — представьте себе работу этого резистора, например, в телевизоре, находя­щемся в атмосфере домашней кухни!

Поэтому, если есть возможность, применения переменных резисторов следу­ет избегать или ставить их последовательно с постоянными так, чтобы они составляли только необходимую часть всей величины сопротивления. Под­строечные резисторы хороши на стадии отладки схемы, а затем лучше заме­нить их постоянными и предусмотреть на плате возможность подключения параллельных и/или последовательных постоянных резисторов для оконча­тельной подстройки. От внешних переменных резисторов (вроде регулятора громкости приемника), казалось бы, никуда не денешься, но и это не так: ис­пользование аналоговых регуляторов с цифровым управлением дает отлич­ную альтернативу переменникам. Но это сложно, а в простых схемах, по воз­можности, следует вместо переменного резистора ставить многопози­ционный ступенчатый переключатель — это гораздо надежнее.

(постоянными резисторами), а в этой части статьи поговорим о , или переменных резисторах .

Резисторы переменного сопротивления , или переменные резисторы являются радиокомпонентами, сопротивление которых можно изменять от нуля и до номинального значения. Они применяются в качестве регуляторов усиления, регуляторов громкости и тембра в звуковоспроизводящей радиоаппаратуре, используются для точной и плавной настройки различных напряжений и разделяются на потенциометры и подстроечные резисторы.

Потенциометры применяются в качестве плавных регуляторов усиления, регуляторов громкости и тембра, служат для плавной регулировки различных напряжений, а также используются в следящих системах, в вычислительных и измерительных устройствах и т.п.

Потенциометром называют регулируемый резистор, имеющий два постоянных вывода и один подвижный. Постоянные выводы расположены по краям резистора и соединены с началом и концом резистивного элемента, образующим общее сопротивление потенциометра. Средний вывод соединен с подвижным контактом, который перемещается по поверхности резистивного элемента и позволяет изменять величину сопротивления между средним и любым крайним выводом.

Потенциометр представляет собой цилиндрический или прямоугольный корпус, внутри которого расположен резистивный элемент, выполненный в виде незамкнутого кольца, и выступающая металлическая ось, являющаяся ручкой потенциометра. На конце оси закреплена пластина токосъемника (контактная щетка), имеющая надежный контакт с резистивным элементом. Надежность контакта щетки с поверхностью резистивного слоя обеспечивается давлением ползунка, выполненного из пружинных материалов, например, бронзы или стали.

При вращении ручки ползунок перемещается по поверхности резистивного элемента, в результате чего сопротивление изменяется между средним и крайними выводами. И если на крайние выводы подать напряжение, то между ними и средним выводом получают выходное напряжение.

Схематично потенциометр можно представить, как показано на рисунке ниже: крайние выводы обозначены номерами 1 и 3, средний обозначен номером 2.

В зависимости от резистивного элемента потенциометры разделяются на непроволочные и проволочные .

1.1 Непроволочные.

В непроволочных потенциометрах резистивный элемент выполнен в виде подковообразной или прямоугольной пластины из изоляционного материала, на поверхность которых нанесен резистивный слой, обладающий определенным омическим сопротивлением.

Резисторы с подковообразным резистивным элементом имеют круглую форму и вращательное перемещение ползунка с углом поворота 230 — 270°, а резисторы с прямоугольным резистивным элементом имеют прямоугольную форму и поступательное перемещение ползунка. Наиболее популярными являются резисторы типа СП, ОСП, СПЕ и СП3. На рисунке ниже показан потенциометр типа СП3-4 с подковообразным резистивным элементом.

Отечественной промышленностью выпускались потенциометры типа СПО, у которых резистивный элемент впрессован в дугообразную канавку. Корпус такого резистора выполнен из керамики, а для защиты от пыли, влаги и механических повреждений, а также в целях электрической экранировки весь резистор закрывается металлическим колпачком.

Потенциометры типа СПО обладают большой износостойкостью, нечувствительны к перегрузкам и имеют небольшие размеры, но у них есть недостаток – сложность получения нелинейных функциональных характеристик. Эти резисторы до сих пор еще можно встретить в старой отечественной радиоаппаратуре.

1.2. Проволочные.

В проволочных потенциометрах сопротивление создается высокоомным проводом, намотанным в один слой на кольцеобразном каркасе, по ребру которого перемещается подвижный контакт. Для получения надежного контакта между щеткой и обмоткой контактная дорожка зачищается, полируется, или шлифуется на глубину до 0,25d.

Устройство и материал каркаса определяется исходя из класса точности и закона изменения сопротивления резистора (о законе изменения сопротивления будет сказано ниже). Каркасы изготавливают из пластины, которую после намотки провода сворачивают в кольцо, или же берут готовое кольцо, на которое укладывают обмотку.

Для резисторов с точностью, не превышающей 10 – 15%, каркасы изготавливают из пластины, которую после намотки провода сворачивают в кольцо. Материалом для каркаса служат изоляционные материалы, такие как гетинакс, текстолит, стеклотекстолит, или металл – алюминий, латунь и т.п. Такие каркасы просты в изготовлении, но не обеспечивают точных геометрических размеров.

Каркасы из готового кольца изготавливают с высокой точностью и применяют в основном для изготовления потенциометров. Материалом для них служит пластмасса, керамика или металл, но недостатком таких каркасов является сложность выполнения обмотки, так как для ее намотки требуется специальное оборудование.

Обмотку выполняют проводами из сплавов с высоким удельным электрическим сопротивлением, например, константан, нихром или манганин в эмалевой изоляции. Для потенциометров применяют провода из специальных сплавов на основе благородных металлов, обладающих пониженной окисляемостью и высокой износостойкостью. Диаметр провода определяют исходя из допустимой плотности тока.

2. Основные параметры переменных резисторов.

Основными параметрами резисторов являются: полное (номинальное) сопротивление, форма функциональной характеристики, минимальное сопротивление, номинальная мощность, уровень шумов вращения, износоустойчивость, параметры, характеризующие поведение резистора при климатических воздействиях, а также размеры, стоимость и т.п. Однако при выборе резисторов чаще всего обращают внимание на номинальное сопротивление и реже на функциональную характеристику.

2.1. Номинальное сопротивление.

Номинальное сопротивление резистора указывается на его корпусе. Согласно ГОСТ 10318-74 предпочтительными числами являются 1,0 ; 2,2 ; 3,3 ; 4,7 Ом, килоом или мегаом.

У зарубежных резисторов предпочтительными числами являются 1,0 ; 2,0 ; 3,0 ; 5.0 Ом, килоом и мегаом.

Допускаемые отклонения сопротивлений от номинального значения установлены в пределах ±30%.

Полным сопротивлением резистора считается сопротивление между крайними выводами 1 и 3.

2.2. Форма функциональной характеристики.

Потенциометры одного и того же типа могут отличаться функциональной характеристикой, определяющей по какому закону изменяется сопротивление резистора между крайним и средним выводом при повороте ручки резистора. По форме функциональной характеристики потенциометры разделяются на линейные и нелинейные : у линейных величина сопротивления изменяется пропорционально движению токосъемника, у нелинейных она изменяется по определенному закону.

Существуют три основных закона: А — Линейный, Б – Логарифмический, В — Обратно Логарифмический (Показательный). Так, например, для регулирования громкости в звуковоспроизводящей аппаратуре необходимо, чтобы сопротивление между средним и крайним выводом резистивного элемента изменялось по обратному логарифмическому закону (В). Только в этом случае наше ухо способно воспринимать равномерное увеличение или уменьшение громкости.

Или в измерительных приборах, например, генераторах звуковой частоты, где в качестве частотозадающих элементов используются переменные резисторы, также требуется, чтобы их сопротивление изменялось по логарифмическому (Б) или обратному логарифмическому закону. И если это условие не выполнить, то шкала генератора получится неравномерной, что затруднит точную установку частоты.

Резисторы с линейной характеристикой (А) применяются в основном в делителях напряжения в качестве регулировочных или подстроечных.

Зависимость изменения сопротивления от угла поворота ручки резистора для каждого закона показано на графике ниже.

Для получения нужной функциональной характеристики большие изменения в конструкцию потенциометров не вносятся. Так, например, в проволочных резисторах намотку провода ведут с изменяющимся шагом или сам каркас делают изменяющейся ширины. В непроволочных потенциометрах меняют толщину или состав резистивного слоя.

К сожалению, регулируемые резисторы имеют относительно невысокую надежность и ограниченный срок службы. Часто владельцам аудиоаппаратуры, эксплуатируемой длительное время, приходится слышать шорохи и треск из громкоговорителя при вращении регулятора громкости. Причиной этого неприятного момента является нарушение контакта щетки с токопроводящим слоем резистивного элемента или износ последнего. Скользящий контакт является наиболее ненадежным и уязвимым местом переменного резистора и является одной из главной причиной выхода детали из строя.

3. Обозначение переменных резисторов на схемах.

На принципиальных схемах переменные резисторы обозначаются также как и постоянные, только к основному символу добавляется стрелка, направленная в середину корпуса. Стрелка обозначает регулирование и одновременно указывает, что это средний вывод.

Иногда возникают ситуации, когда к переменному резистору предъявляются требования надежности и длительности эксплуатации. В этом случае плавное регулирование заменяют ступенчатым, а переменный резистор строят на базе переключателя с несколькими положениями. К контактам переключателя подключают резисторы постоянного сопротивления, которые будут включаться в цепь при повороте ручки переключателя. И чтобы не загромождать схему изображением переключателя с набором резисторов, указывают только символ переменного резистора со знаком ступенчатого регулирования . А если есть необходимость, то дополнительно указывают и число ступеней.

Для регулирования громкости и тембра, уровня записи в звуковоспроизводящей стереофонической аппаратуре, для регулирования частоты в генераторах сигналов и т.д. применяются сдвоенные потенциометры , сопротивления которых изменяется одновременно при повороте общей оси (движка). На схемах символы входящих в них резисторов располагают как можно ближе друг к другу, а механическую связь, обеспечивающую одновременное перемещение движков, показывают либо двумя сплошными линиями, либо одной пунктирной линией.

Принадлежность резисторов к одному сдвоенному блоку указывается согласно их позиционному обозначению в электрической схеме, где R1.1 является первым по схеме резистором сдвоенного переменного резистора R1, а R1.2 — вторым. Если же символы резисторов окажутся на большом удалении друг от друга, то механическую связь обозначают отрезками пунктирной линии.

Промышленностью выпускаются сдвоенные переменные резисторы, у которых каждым резистором можно управлять отдельно, потому что ось одного проходит внутри трубчатой оси другого. У таких резисторов механическая связь, обеспечивающая одновременное перемещение, отсутствует, поэтому на схемах ее не показывают, а принадлежность к сдвоенному резистору указывают согласно позиционному обозначению в электрической схеме.

В переносной бытовой аудиоаппаратуре, например, в приемниках, плеерах и т.д., часто используют переменные резисторы со встроенным выключателем, контакты которого задействуют для подачи питания в схему устройства. У таких резисторов переключающий механизм совмещен с осью (ручкой) переменного резистора и при достижении ручкой крайнего положения воздействует на контакты.

Как правило, на схемах контакты включателя располагают возле источника питания в разрыв питающего провода, а связь выключателя с резистором обозначают пунктирной линией и точкой, которую располагают у одной из сторон прямоугольника. При этом имеется в виду, что контакты замыкаются при движении от точки, а размыкаются при движении к ней.

4. Подстроечные резисторы.

Подстроечные резисторы являются разновидностью переменных и служат для разовой и точной настройки радиоэлектронной аппаратуры в процессе ее монтажа, наладки или ремонта. В качестве подстроечных используют как переменные резисторы обычного типа с линейной функциональной характеристикой, ось которых выполнена «под шлиц» и снабжена стопорным устройством, так и резисторы специальной конструкции с повышенной точностью установки величины сопротивления.

В основной своей массе подстроечные резисторы специальной конструкции изготавливают прямоугольной формы с плоским или кольцевым резистивным элементом. Резисторы с плоским резистивным элементом (а ) имеют поступательное перемещение контактной щетки, осуществляемое микрометрическим винтом. У резисторов с кольцевым резистивным элементом (б ) перемещение контактной щетки осуществляется червячной передачей.

При больших нагрузках используются открытые цилиндрические конструкции резисторов, например, ПЭВР.

На принципиальных схемах подстроечные резисторы обозначаются также как и переменные, только вместо знака регулирования используется знак подстроечного регулирования.

5. Включение переменных резисторов в электрическую цепь.

В электрических схемах переменные резисторы могут применяться в качестве реостата (регулируемого резистора) или в качестве потенциометра (делителя напряжения). Если в электрической цепи необходимо регулировать ток, то резистор включают реостатом, если напряжение, то включают потенциометром.

При включении резистора реостатом задействуют средний и один крайний вывод. Однако такое включение не всегда предпочтительно, так как в процессе регулирования возможна случайная потеря средним выводом контакта с резистивным элементом, что повлечет за собой нежелательный разрыв электрической цепи и, как следствие, возможный выход из строя детали или электронного устройства в целом.

Чтобы исключить случайный разрыв цепи свободный вывод резистивного элемента соединяют с подвижным контактом, чтобы при нарушении контакта электрическая цепь всегда оставалась замкнута.

На практике включение реостатом применяют тогда, когда хотят переменный резистор использовать в качестве добавочного или токоограничивающего сопротивления.

При включении резистора потенциометром задействуются все три вывода, что позволяет его использовать делителем напряжения. Возьмем, к примеру, переменный резистор R1 с таким номинальным сопротивлением, которое будет гасить практически все напряжение источника питания, приходящее на лампу HL1. Когда ручка резистора выкручена в крайнее верхнее по схеме положение, то сопротивление резистора между верхним и средним выводами минимально и все напряжение источника питания поступает на лампу, и она светится полным накалом.

По мере перемещения ручки резистора вниз сопротивление между верхним и средним выводом будет увеличиваться, а напряжение на лампе постепенно уменьшаться, отчего она станет светить не в полный накал. А когда сопротивление резистора достигнет максимального значения, напряжение на лампе упадет практически до нуля, и она погаснет. Именно по такому принципу происходит регулирование громкости в звуковоспроизводящей аппаратуре.

Эту же схему делителя напряжения можно изобразить немного по-другому, где переменный резистор заменяется двумя постоянными R1 и R2.

Ну вот, в принципе и все, что хотел сказать о резисторах переменного сопротивления . В заключительной части рассмотрим особый тип резисторов, сопротивление которых изменяется под воздействием внешних электрических и неэлектрических факторов — .
Удачи!

Литература:
В. А. Волгов — «Детали и узлы радиоэлектронной аппаратуры», 1977 г.
В. В. Фролов — «Язык радиосхем», 1988 г.
М. А. Згут — «Условные обозначения и радиосхемы», 1964 г.

Резисторы ‒ один из важных элементов схемы электронного устройства. Их основное назначение — ограничивать или регулировать ток в электрической цепи. Производятся постоянные, переменные и подстроечные резисторы. Есть и другие классификации их деления.

Назначение

Резисторы ‒ пассивный элемент электрической цепи, не преобразующий энергию из одного вида в другой. Они обладают активным сопротивлением. Их основной характеристикой является номинальная резистентность. Не менее важна такая характеристика, как мощность.

Переменные резисторы могут менять сопротивление с помощью доступного регулировочного органа. Выступают регулятором тока или напряжения.

У подстроечных резисторов имеется орган управления, с помощью которого изменяется сопротивление, но он недоступен для ручной настройки. Для этого надо применять специальную отвёртку. Эти резисторы применяются только для настройки режимов работы технического устройства и не предназначены для частого использования.

Графическое обозначение

По стандарту существует несколько вариантов условного графического обозначения (УГО) различных переменных резисторов.

На рисунке изображены УГО, применяемые в Европе и России. Первые два — это общее обозначение, третье — сопротивление с линейной характеристикой зависимости от угла поворота ручки управления, четвёртое — сопротивление с нелинейной зависимостью. Первый и второй тип резисторов применяют для включения по схеме потенциометра, а третий и четвёртый — по схеме регулятора.

Подстроечный резистор, обозначение которого приведено ниже, по стандарту изображается двумя способами.

Первым знаком обозначаются резисторы, выполняющие роль регуляторов тока. Второй способ предназначен для резисторов, включенных по схеме потенциометра.

В США, Японии и некоторых других странах применяются другие УГО.

Принципиальных отличий нет, но хорошо знать и те и другие обозначения.

Устройство

Существует большое количество всевозможных конструкций переменных и подстроечных резисторов мощностью от десятков ватт до нескольких милливатт. Некоторые из них приведены ниже на фото.

Подстроечные резисторы имеют почти одинаковое устройство с переменными. Они состоят из подвижной и неподвижной частей, помещённых в общий корпус. Неподвижная часть представляет из себя пластинку из изоляционной подложки, на которую нанесён по незамкнутому кругу токопроводящий слой. Концы этого слоя выведены на два контакта.

Подвижная часть выполняет роль токосъёмного пружинящего контакта, закрепленного на оси. Таким образом обеспечивается надежная связь с токопроводящим слоем.

Немного другое устройство имеет резистор подстроечный многооборотный. У него проводящий слой нанесён на прямой стержень, а токосъёмный контакт перемещается параллельно ему на винтовом стержне.

Эти два метода изменения сопротивления применяются во всех типах подстроечных резисторов.

Типы и разновидности

По способу монтажа различают 2 вида подстроечников — для навесного и поверхностного монтажа (ПМ). Первые — крупногабаритные, навесной монтаж не налагает особых ограничений к размерам элементов. Вторые — малогабаритные, к их размерам предъявляются высокие требования. Следует иметь в виду, что промышленность не выпускает проволочные подстроечные резисторы.

Резисторы однооборотного исполнения различаются по расположению органа управления, который обычно доступен только для специальной отвёртки. Он может располагаться сбоку или сверху. Все зависит от того, в каком положении к нему более удобен доступ. Форма корпуса обычно кубическая, реже — цилиндрическая.

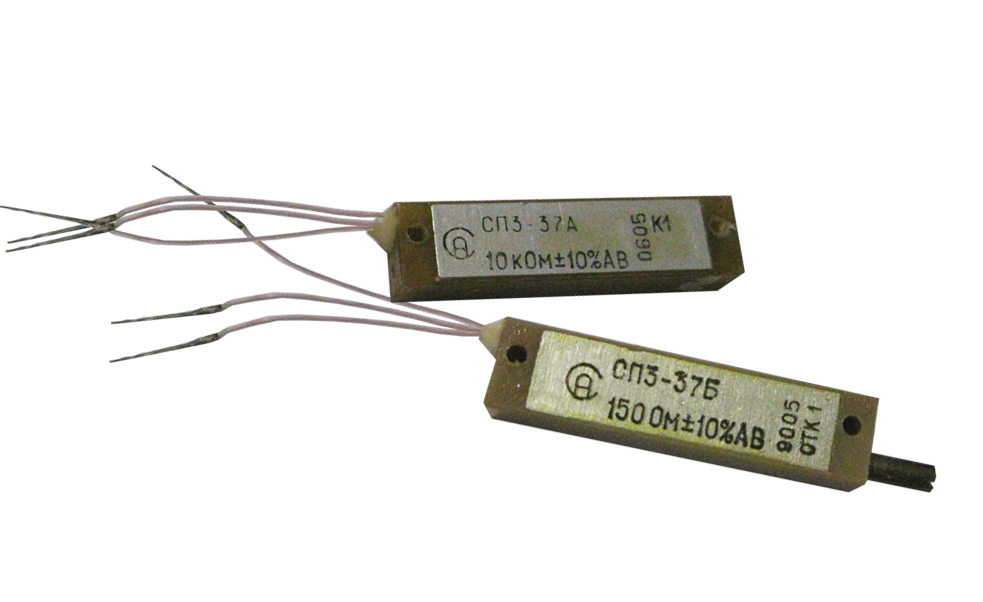

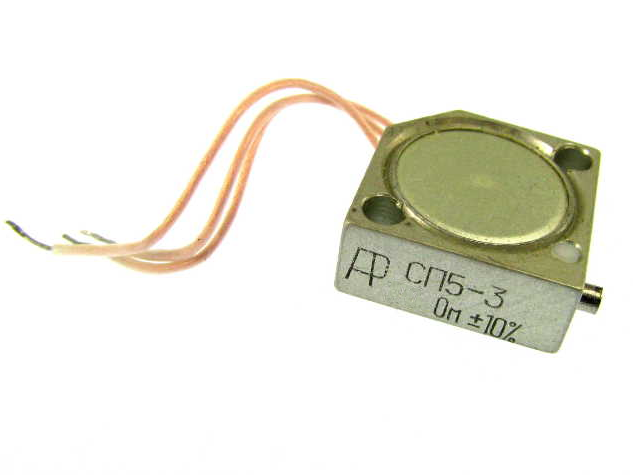

Многооборотные подстроечники бывают преимущественно двух видов — с кубической и продолговатой формой корпуса. Орган управления может располагаться сверху или сбоку, в зависимости от требований к конструкции устройства.

Существуют и другие разновидности этих резисторов, но для этого нужно уже обращаться к справочным изданиям.

Схемы включения

Схема подстроечного резистора существует в двух основных вариантах. Первый вариант — это реостатная схема включения, используется в качестве регулятора тока. При таком способе включения используется начальный или конечный вывод резистора и средний. Иногда средний вывод соединяют с одним из крайних. Эта схема более надёжна, так как при потере контакта среднего вывода электрическая цепь не разрывается.

Второй вариант включения — это потенциометрическая схема, где резистор применяется как делитель напряжения. При таком подключении задействованы все выводы.

Большое значение имеет, каким образом изменяется сопротивление подстроечника в зависимости от угла поворота ручки управления. Эта зависимость называется функциональной характеристикой, их различают три разновидности.

Основная характеристика — линейная. Как видно, сопротивление пропорционально изменению угла поворота ручки. Другие две — это логарифмическая и антилогарифмическая, применяются в основном в усилителях.

Маркировка резисторов

В технической документации подстроечные резисторы всегда обозначены полностью. Единой системы маркировки подстроечных резисторов не существует. За рубежом разработаны свои правила, не совпадающие с нашими. На территории России стандарт для переменных резисторов ‒ ГОСТ 10318-80.

Маркировка подстроечных резисторов содержит в начале обозначения буквы РП — резистор переменный. Далее следует цифра 1 (непроволочные), или 2 (проволочные). После через дефис указывается номер разработки изделия. Например, РП1-4, следует читать так: резистор переменный, непроволочный, номер модели 4.

После этого через дефис указывается допустимая мощность в ваттах. Для подстроечников существует её стандартный ряд: 0,01; 0,025 и так далее. Также определён ряд рабочих напряжений. Стандарт предусматривает ряд допустимых отклонений от номинального сопротивления. Используя все его положения, записывают кодировку резистора.

Область применения

В электронных и электротехнических устройствах широкое используются подстроечные переменные резисторы. Их применяют для подстройки величины тока в цепях и в качестве делителей напряжения. При низких частотах до 1 мегагерца никаких проблем с их применением не наблюдается.

При работе на высоких частотах начинают сказываться собственные индуктивность и ёмкость резисторов, этот фактор необходимо учитывать. При подборе деталей следует обращать внимание на диапазон рабочих частот. Не рекомендуется работать с предельно допустимыми параметрами резистора.

Вроде бы простая деталька, чего тут может быть сложного? Ан нет! Есть в использовании этой штуки пара хитростей. Конструктивно переменный резистор устроен также как и нарисован на схеме — полоска из материала с сопротивлением, к краям припаяны контакты, но есть еще подвижный третий вывод, который может принимать любое положение на этой полоске, деля сопротивление на части. Может служить как перестариваемым делителем напряжения (потенциометром) так и переменным резистором — если нужно просто менять сопротивление.

Хитрость конструктивная:
Допустим, нам надо сделать переменное сопротивление. Выводов нам надо два, а у девайса их три. Вроде бы напрашивается очевидная вещь — не использовать один крайний вывод, а пользоваться только средним и вторым крайним. Плохая идея! Почему? Да просто в момент движения по полоске подвижный контакт может подпрыгивать, подрагивать и всячески терять контакт с поверхностью. При этом сопротивление нашего переменного резистора становится под бесконечность, вызывая помехи при настройке, искрение и выгорание графитовой дорожки резистора, вывод настраимого девайса из допустимого режима настройки, что может быть фатально.
Решение? Соединить крайний вывод с средним. В этом случае, худшее что ждет девайс — кратковременное появление максимального сопротивления, но не обрыв.

Борьба с предельными значениями.
Если переменным резистором регулируется ток, например питание светодиода, то при выведении в крайнее положение мы можем вывести сопротивление в ноль, а это по сути дела отстутствие резистора — светодиод обуглится и сгорит. Так что нужно вводить дополнительный резистор, задающий минимально допустимое сопротивление. Причем тут есть два решения — очевидное и красивое:) Очевидное понятно в своей простоте, а красивое замечательно тем, что у нас не меняется максимально возможное сопротивление, при невозможности вывести движок на ноль. При крайне верхнем положении движка сопротивление будет равно (R1*R2)/(R1+R2) — минимальное сопротивление. А в крайне нижнем будет равно R1 — тому которое мы и рассчитали, и не надо делать поправку на добавочный резистор. Красиво же! 🙂

Если надо воткнуть ограничение по обеим сторонам, то просто вставляем по постоянному резистору сверху и снизу. Просто и эффективно. Заодно можно и получить увеличение точности, по принципу приведенному ниже.

Порой бывает нужно регулировать сопротивление на много кОм, но регулировать совсем чуть чуть — на доли процента. Чтобы не ловить отверткой эти микроградусы поворта движка на большом резисторе, то ставят два переменника. Один на большое сопротивление, а второй на маленькое, равное величине предполагаемой регулировки. В итоге мы имеем две крутилки — одна «Грубо » вторая «Точно » Большой выставляем примерное значение, а потом мелкой добиваем его до кондиции.

Подстроечные резисторы компании Murata

Компания Murata, основанная в середине прошлого века, сегодня является мировым лидером в исследовании к рамических материалов и возможностей их применения в производстве электронных компонентов. Спектр товаров, производимых компанией, чрезвычайно широк,мы коснемся только узкой его части — подстроечных резисторов.

Цель статьи — ознакомление читателя с ассортиментом продукции, а также раскрытие некоторых особенностей применения высокотехнологических компонентов.

Для удобства, напомним читателю основные теоретические положения. Итак, резисторы относятся к числу самых массовых изделий электронной техники. Их доля составляет около 40% всех элементов, используемых в радиоэлектронной аппаратуре. Функция резисторов — регулирование и распределение электрической энергии между цепями и элементами схем.

В зависимости от выполняемых функций различают резисторы постоянные, с фиксированной при изготовлении величиной сопротивления, и переменные, величина сопротивления которых может быть изменена путем перемещения подвижного контакта.

Переменные резисторы, в зависимости от назначения, подразделяются на подстроечные и регулировочные. Подстроечные резисторы рассчитаны на однократную настройку аппаратуры. Их подвижная ось обычно выводится под шлиц, в некоторых случаях предусматривается стопорение оси после настройки. Износоустойчивость подстроечных резисторов невелика — 150 –200 поворотов оси. Регулировочные резисторы используются при многократных регулировках аппаратуры, обладают большой износоустойчивостью (до нескольких сот тысяч циклов).

Переменный резистор состоит из корпуса, проводящего элемента и подвижной системы с контактом.

Известны два способа включения переменных резисторов в схему: потенциометрический и реостатный — отсюда появилось понятие потенциометр. Под этим понимают переменный резистор, предназначенный для работы в потенциометрической схеме. На практике широкое распространение получили оба способа,используемые в равной мере.

Для описания свойств переменных резисторов, кроме основных параметров, присущих и постоянным и переменным резисторам (сопротивление, мощность, точность), используют специальные характеристики, которые отражают их функциональные и конструктивные особенности. Таких характеристик несколько. Перечислим их.

Функциональная зависимость (кривая регулирования). Кривая, которая показывает зависимость величины сопротивления между подвижным контактом и одним из неподвижных контактов проводящего элемента от угла поворота. По характеру функциональной зависимости переменные резисторы разделяются на линейные и нелинейные. Характер нелинейной зависимости определяется схемными задачами, для решения которых предназначен резистор. Наиболее распространенные нелинейные зависимости — логарифмические и обратно-логарифмические.

Разрешающая способность. Важная характеристика переменных резисторов, показывающая, какое наименьшее изменение угла поворота подвижной системы резистора может быть различимо. Ее характеризуют минимально допустимым изменением сопротивления при весьма малом перемещении подвижного контакта.

У непроволочных резисторов разрешающая способность теоретически неограниченна и лимитируется дефектами и неоднородностями проводящего слоя, контактной щетки и величиной переходного контактного сопротивления.

Шумы вращения. При вращении подвижной системы резистора, помимо тепловых и токовых шумов на выходное напряжение, зависящее от угла поворота, накладывается еще одна составляющая — напряжение шумов вращения. Их уровень значительно превышает тепловые и токовые шумы в резисторе и достигает 30 –40 дБ. Шумы вращения особенно характерны для непроволочных потенциометров.

Источниками шумов вращения могут быть:

• шумы переходного сопротивления, возникающие в результате появления контактной разности потенциалов между щеткой и резистивным элементом;
• термоэлектродвижущая сила, возникающая от нагрева проводящего элемента при быстром вращении подвижной системы;
• неоднородность структуры и дефекты в проводящем слое и контактной щетке.

Износоустойчивость. Под износоустойчивостью понимают способность резистора сохранять свои параметры (противостоять изнашиванию) при многократных поворотах подвижной системы. Это одна из основных эксплуатационных характеристик резисторов.

Количественно износоустойчивость оценивается числом циклов перемещения подвижной системы в течение срока службы при сохранении стабильности параметров в пределах установленных допусков и определяется в основном конструкцией, материалом и формой подвижного контакта и резистивного элемента и контактным давлением.

Для подстроечных резисторов, поскольку они используются для разовых регулировок, высокая износоустойчивость не требуется. Число циклов перемещений подвижной системы для них не превышает 150 –200.



Подстроечные резисторы Murata

В мире сложилась устойчивая тенденция к миниатюризации, следствием которой является устойчивый спрос производителей радиоэлектронного оборудования на более миниатюрные электронные компоненты. Не стала исключением и освещаемая в рамках этой статьи продукция компании Murata.

На рисунке показана диаграмма, позволяющая наглядно увидеть классификацию элементов в зависимости от вида монтажа, размера и типа проводящего элемента. Из рисунка видно, что ассортимент представленной продукции разделен на две большие ветви: это подстроечные резисторы поверхностного монтажа и выводные. Последние представлены как в однооборотных, так и в многооборотных вариантах. По типу проводящего элемента они относятся к керметным. Семейство подстроечных резисторов поверхностного монтажа более обширно. Мы видим здесь разделение по слою проводящего элемента на керметные и углеродные. Кроме того, особенно хочется акцентировать внимание читателя на габаритных размерах элементов: это и 2-, 3-и 4-миллиметровые корпуса. Воистину торжество миниатюризации!

Проведем более детальный анализ рассматриваемой продукции. Основные характеристики подстроечных резисторов фирмы Murata приведены в таблице 1.

Таблица 1.

Характеристики подстроечных резисторов Murata

Несколько слов об основных сериях подстроечных резисторов и их особенностях:

• Серия PVS1. Имеет пыленепроницаемый корпус, благодаря которому достигается устойчивая работа и повышенная надежность изделия, кроме того, резистор имеет низкий профиль (высота 2,1 мм), а также позолоченные контакты, что позволяет добиться высоких результатов при пайке. За счет применения специального материала резистивного слоя, устройства этой серии выдерживают 1 млн рабочих циклов и могут использоваться в качестве датчиков позиционирования.
• Серия PVG5. Закрытая конструкция обеспечивает повышенную надежность изделия при воздействии факторов внешней среды. Многооборотная система настройки позволяет точно выставить требуемый параметр. Выпускается в двух модификациях (с горизонтальной и вертикальной регулировкой) и имеет компактные размеры корпуса.
• Серия PVZ2. Имеет сверхмалые размеры корпуса (высота 1,0 мм). Наличие позолоченных выводов позволяет достичь высочайшего качества пайки. Токосъемник имеет крестообразную форму, что значительно облегчает процесс настройки. В этой серии подстроечных сопротивлений Murata не используется пластиковых деталей. Это дает возможность паять резисторы при более высокой температуре, что позволяет отказаться от использования свинцовосодержащих припоев и повысить безопасность процесса промышленного производства.
• Серия PVG3. Устойчивая работа этой серии достигнута конструкторами благодаря применению специального закрытого корпуса, который защищает резистор от пыли и жидкости. Широкое и глубокое отверстие ротора обеспечивает легкость регулировки. Кроме того, серия позволяет выдерживать тепловые перегрузки, возникающие при пайке.
• Серия PV32. Выпускается в 6 различных модификациях, как с горизонтальной, так и с вертикальной регулировкой ротора. Диаметр корпуса — 6 мм. Серия является отличной заменой отечественного резистора СП3-19.
• Серия PVM4. Имеется несколько модификаций, предназначенных для поверхностного монтажа. Серия является изолированной и имеет крестообразную форму ротора токосъемника, облегчающую процесс настройки. Размер корпуса 4 мм.
• Серия PV12. Выводные многооборотные керметные резисторы. Имеют небольшие размеры корпуса (7,6 мм). Выпускаются в нескольких модификациях с вертикальной и горизонтальной регулировкой.
• Серия PV36. Многооборотный выводной резистор. Имеет закрытый корпус, размер — 9,5 мм.



Основные сферы применения

Подстроечные резисторы являются неотъемлемым элементом радиоэлектронных схем и широко применяются в радиоэлектронной аппаратуре различного назначения, область охвата практически безгранична. Рассмотрим основные сферы применения подстроечных резисторов фирмы Murata (табл.2).

Таблица 2. Основные сферы применения подстроечных резисторов Murata

Сфера применения	Подстроечный резистор
	PV36 PVC6	PVG3 PV37	PVZ2 PVG5	PVA3 PVZ3	PVS3
Банкоматы		*	*	*	*
Видеокамеры	*	*	*
CD-плейер		*	*
CD-ROM/R/RW		*	*
Радиоприемники	*
Радиотелефоны	*	*
Кварцевые фильтры			*	*
DVD	*	*	*
Система впрыска топлива				*	*
FDD	*	*
GPS	*	*	*
MD-плейер	*	*
Измерительные приборы	*	*	*	*	*
Медицинская аппаратура	*	*	*	*	*
Мобильные телефоны	*
Базовые станции мобильной связи			*	*
Модемы	*	*
Персональные компьютеры	*	*
Радиостанции	*	*	*	*
Источники питания	*	*	*	*
Принтеры	*	*	*	*
Сенсоры	*	*	*	*
TV-приемники	*
W-LAN	*	*	*
Профессиональные видеокамеры	*	*	*	*
TFT-LCD	*	*		*
Магнитофоны	*	*
Кабельное TV	*	*
CRT-дисплей			*		*

Анализируя данные (табл. 2), видим, что наиболее универсальными моделями являются серии PVZ2, PVZ3; PVA3 и PVS3, одинаково подходящие для использования как в цветных ЖК-мониторах, проигрывателях DVD, системах проводной и безпроводной связи, так и в малошумящих усилителях и т.д.

Универсальность этих серий обеспечивается, прежде всего, наличием широкого диапазона сопротивлений, способом монтажа (SMD) и габаритными размерами корпуса.

Более специализированными, но также широко применяемыми, являются резисторы серий PVG3, PVG5; PV36, PV37 и PVC6.

Область их использования — медицинские и измерительные приборы, источники питания, копировальные аппараты, денежно-счетные машинки и некоторые другие. Специфичность их применения обусловлена наличием закрытого корпуса и способностью работать в аппаратуре, использующей повышенные рабочие напряжения и токи.



Аналоги

Было бы ошибочно считать компанию Murata единственным производителем подстроечных резисторов. Рассматривая эти компоненты, мы не могли не затронуть продукцию и других мировых производителей, успешно работающих в этой области. К ним можно отнести таких «монстров » электронной промышленности, как Rohm, Copal, Bourns, BI Tech, Vishay (табл.3).

Таблица 3. Импортные аналоги подстроечных резисторов Murata

	Murata	Rohm	Bourns	BI Tech	Vishay Sfernice	Vishay Spectrol
	Серия элементов
SMD открытый	PVZ2A	MVR22
	PVZ3A	MVR32 MVR34	3303
	PVZ3K		3303C
	PVA3	MVR32 MVR34	3303W
	PVS3	MVR32 MVR34	3303W
SMD закрытый	PVG3		3313, 3314	22A, 22B, 23A	TS3, TS5YJ
	PVM4		3313, 3314, 3324, 3374	23	TS53YJ
	PVG5		3214, 3224	44	TSM53	5W,5X
выводной	PV01		3269	84	TS6, TS63
	PVC6		3323, 3362, 3329, 3386	25, 62, 72, 82	T5, T53, T73	63, 75, 76
	PV36		3290, 3296, 3299	67, 68	T9, T93	64
	PV37		3260, 3262, 3266	64	T6, T63	74
	PV23		3006, 3009	89	T18	43
	PV12		3339

Рассматривая рынок отечественной продукции, можно отметить, что промышленность выпускает огромное количество типов переменных резисторов и основная проблема заключается в том, что подобрать аналоги из всего этого многообразия не всегда удается. Информация о наиболее близких аналогах дана в табл.4.

Таблица 4. Отечественные аналоги подстроечных резисторов Murata

Murata	Отечественный аналог	Примечания
PV12	СП5-16ВА	не строгое соответствие
PV23	СП5-14	керметный-проволочный
PVC6E,H	СП3-19Б
PV32H	СП3-19А
PV36W	СП5-2ВБ	керметный-проволочный
PV36P	СП5-2	керметный-проволочный



Наборы для разработчиков

Специально для разработчиков радиоэлектронной аппаратуры фирмой Murata выпускаются наборы подстроечных резисторов — так называемые Design KIT (табл.5).

Таблица 5. Наборы для разработчиков

Код для заказа	Содержимое
PVZ2KTA1	8 номиналов PVZ2A
PVZ3KTA1	8 номиналов PVZ3A
PVZ3KTK1	8 номиналов PVZ3K
PVS3KT01	8 номиналов PVS3
PVA3KT01	8 номиналов PVA3
PVG3KTA1	8 номиналов PVG3A
PVG3KTG1	8 номиналов PVG3G
PVM4KTA1	8 номиналов PVM4A***A01
PVM4KTB1	8 номиналов PVM4B***B01
PVG5KTA1	8 номиналов PVG5A
PVG5KTh2	8 номиналов PVG5H

Регулировка молекулярной массы оптимизирует дисперсию поли(2-метоксиэтилакрилата) для повышения устойчивости к старению и защиты от обрастания смолы основы протеза

У вас не включен JavaScript. Пожалуйста, включите JavaScript чтобы получить доступ ко всем функциям сайта или получить доступ к нашему страница без JavaScript.

Выпуск 9, 2022 г.

Из журнала:

Биоматериаловедение

Регулировка молекулярной массы оптимизирует дисперсию поли(2-метоксиэтилакрилата) для повышения устойчивости к старению и защиты от обрастания смолы основы протеза†

Джи Джин, ^и Раджани Бхат, ^б Уткарш Мангал, ^и Джи-Ён Сео, ^и ЮДжин Мин. , ^c Джэхун Ю, ^{объявление} Дэ Ын Ким, ^c Кеничи Курода, * ^б Джэ Сун Квон * ^или а также Сон-Хван Чой * ^{объявление}

Принадлежности автора

* Соответствующие авторы

^и Отделение ортодонтии, Институт черепно-лицевых деформаций, Стоматологический колледж Университета Ёнсе, 50-1 Йонсей-ро, Содэмун-гу, Сеул 03722, Республика Корея
Электронная почта: selfexam@yuhs. ac

^б Кафедра биологии, материаловедения и протезирования, Стоматологическая школа Мичиганского университета, 1011 N. University Ave., Анн-Арбор, MI 48109, США

^с Факультет машиностроения, Университет Йонсей, Сеул, Республика Корея

^д Проект BK21 FOUR, Стоматологический колледж Университета Ёнсе, 50-1 Йонсей-ро, Содэмун-гу, Сеул 03722, Республика Корея
Электронная почта: jkwon@yuhs. ac, [email protected]

^и Департамент и научно-исследовательский институт стоматологических биоматериалов и биоинженерии, Стоматологический колледж Университета Йонсей, 50-1 Йонсей-ро, Содэмун-гу, Сеул 03722, Республика Корея

Аннотация

Поли(метилметакрилат) (ПММА) базисные смолы для зубных протезов легко образуют в полости рта бактериальные и грибковые биопленки, которые могут представлять значительный риск для здоровья. Обычные бактерицидные добавки и покрытия часто вызывают нежелательные изменения в смоле. Снижение устойчивости бактерий с течением времени в суровых условиях полости рта является серьезной проблемой при разработке смол. Поли(2-метоксиэтилакрилат) (PMEA) обладает противообрастающими свойствами; однако из-за маслянистого/каучукообразного состояния этого полимера и его склонности к поверхностной агрегации в смеси смол его прямое использование в качестве добавки к смоле ограничено. Это исследование было направлено на оптимизацию использования PMEA в стоматологических пластмассах. Были приготовлены акриловые смолы, содержащие ряд полимеров ПМЭА с различной молекулярной массой (ММ) в различных концентрациях, и были оценены механические свойства, блеск поверхности, прямое пропускание и цитотоксичность, а также распределение ПМЭА в смоле. Смолы с низкомолекулярным ПМЭА (2000 г моль ^-1 ) (ПМЭА-1) при низких концентрациях удовлетворял клиническим требованиям к пластмассам для зубных протезов, и РМЭА распределялся однородно. Противообрастающие свойства смолы оценивали по адсорбции белка, прикреплению бактерий и грибков и образованию биопленки слюной. Смола ПМЭА-1 наиболее эффективно ингибировала образование биопленки (уменьшение массы и толщины биопленки примерно на 50% по сравнению с контролем). Смолы после старения сохранили свои механические свойства и активность против обрастания, а полированные поверхности имели такое же поведение против образования биопленки. Основываясь на смачиваемости и трибологических результатах, мы предполагаем, что добавка PMEA создает антипригарную поверхность, препятствующую образованию биопленки. Это исследование показало, что добавки PMEA могут обеспечить стабильную и биосовместимую поверхность, препятствующую обрастанию, без ущерба для механических свойств и эстетики пластмасс для зубных протезов.

Варианты загрузки Пожалуйста, подождите…

Дополнительные файлы

• Дополнительная информация PDF (359К)

Информация о товаре

ДОИ

https://doi. org/10.1039/D2BM00053A

Тип изделия

Бумага

Отправлено

12 января 2022 г.

Принято

10 марта 2022 г.

Впервые опубликовано

22 мар 2022

Эта статья находится в открытом доступе

Скачать цитату

Биоматер. науч. , 2022, 10 , 2224-2236

BibTexEndNoteMEDLINEProCiteReferenceManagerRefWorksRIS

Разрешения

Запросить разрешения

Социальная деятельность

Получение данных из CrossRef.
Загрузка может занять некоторое время.

Прожектор

Объявления

Митохондриальная дисфункция при заболеваниях, долголетии и резистентности к лечению: настройка функции митохондрий как терапевтическая стратегия

Обзор

. 2021 авг. 29;12(9):1348.

doi: 10.3390/genes12091348.

Казуо Томита ¹ , Йошикадзу Кувахара ^{1 2} , Кенто Игараси ¹ , Мехриар Хабиби Рудкенар ^{1 3} , Амане Мохаммади Рушанде ^{1 3} , Акихиро Куримаса ² , Томоаки Сато ¹

Принадлежности

• ¹ Кафедра прикладной фармакологии, Высшая школа медицинских и стоматологических наук, Университет Кагосима, 8-35-1 Сакурагаока, Кагосима-Сити 890-8544, Кагосима, Япония.
• ² Отделение радиационной биологии и медицины, медицинский факультет, Медицинский и фармацевтический университет Тохоку, 1-15-1 Фукумуро, Сендай-Сити 983-8536, Мияги, Япония.
• ³ Научно-исследовательский центр ожоговой и регенеративной медицины, Велаятская больница, Медицинский факультет Университета медицинских наук Гилян, ул. Парастар, Рашт 41887-94755, Иран.

• PMID: 34573330
• PMCID: PMC8467098
• DOI: 10.3390/genes12091348

Бесплатная статья ЧВК

Обзор

Казуо Томита и др. Гены (Базель). 2021 .

Бесплатная статья ЧВК

. 2021 авг. 29;12(9):1348.

doi: 10.3390/genes12091348.

Авторы

Казуо Томита ¹ , Йошикадзу Кувахара ^{1 2} , Кенто Игараси ¹ , Мехриар Хабиби Рудкенар ^{1 3} , Амане Мохаммади Рушанде ^{1 3} , Акихиро Куримаса ² , Томоаки Сато ¹

Принадлежности

• ¹ Кафедра прикладной фармакологии, Высшая школа медицинских и стоматологических наук, Университет Кагосима, 8-35-1 Сакурагаока, Кагосима-Сити 890-8544, Кагосима, Япония.
• ² Отделение радиационной биологии и медицины, медицинский факультет, Медицинский и фармацевтический университет Тохоку, 1-15-1 Фукумуро, Сендай-Сити 983-8536, Мияги, Япония.
• ³ Научно-исследовательский центр ожоговой и регенеративной медицины, Велаятская больница, Медицинский факультет Университета медицинских наук Гилян, ул. Парастар, Рашт 41887-94755, Иран.

• PMID: 34573330
• PMCID: PMC8467098
• DOI: 10.3390/genes12091348

Абстрактный

Митохондрии являются очень важными внутриклеточными органеллами, поскольку они выполняют различные функции. Они производят АТФ, участвуют в клеточной передаче сигналов и гибели клеток, а также являются основным источником активных форм кислорода (АФК). Митохондрии имеют свою собственную ДНК (мтДНК), и мутация мтДНК или изменение количества копий мтДНК приводит к заболеванию, раку, химио-/радиорезистентности и старению, включая долголетие. В этом обзоре мы сначала обсудим мутацию мтДНК, митохондриальные заболевания, продолжительность жизни и важность митохондриальной дисфункции при раке. В более поздней части мы уделяем особое внимание роли в устойчивости к раку и состоянию митохондрий, таким как число копий мтДНК, потенциал митохондриальной мембраны, уровни АФК и продукция АТФ. Мы предлагаем терапевтическую стратегию с использованием митохондриальной трансплантации (mtTP) для лечения резистентного рака.

Ключевые слова: радиорезистентность рака; клинически значимые радиорезистентные (CRR) клетки; митохондрии; митохондриальная ДНК.

Заявление о конфликте интересов

Авторы заявляют об отсутствии конфликта интересов.

Цифры

Рисунок 1

Мутации митохондриальной ДНК (мтДНК), которые…

Рисунок 1

Мутации митохондриальной ДНК (мтДНК), вызывающие различные заболевания, а также мутации мтДНК…

фигура 1

Мутации митохондриальной ДНК (мтДНК), вызывающие различные заболевания, а также мутации мтДНК, влияющие на продолжительность жизни или радиорезистентность. Столетний: человек старше 100 лет; MELAS: митохондриальная миопатия, энцефалопатия, лактоацидоз и инсультоподобные эпизоды; CPEO: хроническая прогрессирующая наружная офтальмоплегия; СД: сахарный диабет; LHON: наследственная оптическая нейропатия Лебера; AD/PD: Болезни Альцгеймера и Паркинсона; MERRF: миоклоническая эпилепсия и рваные красные волокна; LS: синдром Ли; NARP: невропатия, атаксия и пигментный ретинит; RS: радиочувствительный; RR: радиорезистентность; ММ: митохондриальные миопатии; ВЫХОД: непереносимость упражнений.

Рисунок 2

Морфология клеток CRR, ρ…

Рисунок 2

Морфология клеток CRR, ρ ⁰ клеток, ρ ⁰ клеток, содержащих перенесенные митохондрии,…

фигура 2

Морфология клеток CRR, ρ ⁰ клеток, ρ ^{0 9Клетки 0017, содержащие перенесенные митохондрии, и родительские клетки. ( A ): родительские клетки HeLa, ( B ): клетки HeLa CRR, ( C ): клетки HeLa ρ 0 , ( D ): клетки HeLa ρ 0 Мито, ( E ): родительские клетки SAS, ( F ): клетки SAS CRR, ( G ): клетки SAS ρ 0 , ( H ): клетки SAS ρ 0 Mito.}

Рисунок 3

Трансплантация митохондрий (mtTP) – это…

Рисунок 3

Трансплантация митохондрий (mtTP) — это стратегия-кандидат, предназначенная для восстановления контроля качества митохондрий…

Рисунок 3

Трансплантация митохондрий (mtTP) — это стратегия-кандидат, предназначенная для исправления ошибок контроля качества митохондрий. Митохондриальная дисфункция, вызванная мутацией мтДНК или уменьшением числа копий мтДНК, приводит к уменьшению продукции АТФ, снижению потенциала митохондриальной мембраны (ΔΨm) и открытию проницаемой переходной поры митохондриальной мембраны (mPTP). Этот сбой контроля качества митохондрий вызывает резистентность к лечению и митохондриальное заболевание. Сбой контроля качества митохондрий может быть устранен путем трансплантации здоровых митохондрий.

См. это изображение и информацию об авторских правах в PMC

Похожие статьи

• Значение мутаций митохондриальной ДНК при заболеваниях.

  Чжу З., Ван С. Чжу Зи и др. Adv Exp Med Biol. 2017;1038:219-230. дои: 10.1007/978-981-10-6674-0_15. Adv Exp Med Biol. 2017. PMID: 29178079 Обзор.

• [Пути поддержания целостности митохондриальной ДНК и митохондриальных функций в клетках, подвергшихся воздействию ионизирующего излучения].

  Газиев А.И. Газиев АИ. Радиац Биол Радиоэкол. 2013 март-апрель;53(2):117-36. doi: 10.7868/s0869803113020045. Радиац Биол Радиоэкол. 2013. PMID: 23786028 Обзор. Русский.

• Митохондриальный генотип связан с долголетием и его ингибирующим действием на мутагенез.

  Танака М., Гонг Дж., Чжан Дж., Ямада Ю., Боргельд Х.Дж., Яги К. Танака М. и др. Механическое старение Dev. 2000 г., 31 июля; 116 (2–3): 65–76. doi: 10.1016/s0047-6374(00)00149-4. Механическое старение Dev. 2000. PMID: 10996007 Обзор.

• Митохондрии и старение.

  Ли Х.К., Вэй Ю.Х. Ли Х.К. и др. Adv Exp Med Biol. 2012;942:311-27. дои: 10.1007/978-94-007-2869-1_14. Adv Exp Med Biol. 2012. PMID: 22399429 Обзор.

• Взаимодействие между вариантами митохондриальной ДНК и сайтами контактов митохондрий/эндоплазматического ретикулума: перспективный обзор.

  Вианелло К., Кочетта В., Каиччи Ф., Болдрин Ф., Монтополи М., Мартинуцци А., Карелли В., Джакомелло М. Вианелло С. и др. ДНК-клеточная биол. 2020 авг; 39 (8): 1431-1443. doi: 10.1089/ДНК.2020.5614. Epub 2020 26 июня. ДНК-клеточная биол. 2020. PMID: 32598172 Обзор.

Посмотреть все похожие статьи

Цитируется

• Гетероциклические бис-пентаметиниевые соли нового поколения как потенциальные цитостатические препараты с двойной активностью IL-6R и митохондриально-направленной активностью.

  Тальянова В., Кейик З., Капланек Р. , Весела К., Абраменко Н., Лацина Л., Стрнадова К., Дворжанкова Б., Марташек П., Масаржик М., Мегова М. Х., Бушек П., Кржижова Ю., Здражилова Л., Хансикова Г., Влчак Е., Филимоненко В., Шедо А., Сметана К. мл., Якубек М. Тальянова В. и др. Фармацевтика. 2022 17 августа; 14 (8): 1712. дои: 10.3390/фармацевтика14081712. Фармацевтика. 2022. PMID: 36015338 Бесплатная статья ЧВК.

• SS-31, пептид, нацеленный на митохондрии, облегчает заболевание почек.

  Zhu Y, Luo M, Bai X, Li J, Nie P, Li B, Luo P. Чжу Ю и др. Оксид Мед Селл Лонгев. 2022 6 июня; 2022:1295509. дои: 10.1155/2022/1295509. Электронная коллекция 2022. Оксид Мед Селл Лонгев. 2022. PMID: 35707274 Бесплатная статья ЧВК. Обзор.

• Наполнение подушки человеческих биоотходов в регенеративной медицине: новое понимание современного резервного арсенала.

  Наджафи-Галехлу Н., Фейзхах А., Мобайен М., Пурмохаммади-Беджарпаси З., Шекарчи С., Рушандех А.М., Рудкенар М.Х. Najafi-Ghalehlou N, et al. Stem Cell Rev Rep. 2022 May 3:1-31. doi: 10.1007/s12015-022-10383-3. Онлайн перед печатью. Редакция стволовых клеток, 2022 г. PMID: 35505177 Бесплатная статья ЧВК. Обзор.

использованная литература

1. 1. Гупта С. Молекулярная передача сигналов в рецепторах смерти и митохондриальные пути апоптоза (обзор) Int. Дж. Онкол. 2003; 22:15–20. doi: 10.3892/ijo.22.1.15. — DOI — пабмед
2. 1. Грин Д. Р., Кремер Г. Патофизиология гибели митохондриальных клеток. Наука. 2004; 305: 626–629. doi: 10.1126/science.1099320. — DOI — пабмед
3. 1. Элмор С. Апоптоз: обзор запрограммированной гибели клеток. Токсикол. Патол. 2007; 35: 495–516. дои: 10.1080/01926230701320337. — DOI — ЧВК — пабмед
4. 1. Гао М. , Йи Дж., Чжу Дж., Миникес А.М., Мониан П., Томпсон С.Б., Цзян С. Роль митохондрий в ферроптозе. Мол. Клетка. 2019;73:354–363. doi: 10.1016/j.molcel.2018.10.042. — DOI — ЧВК — пабмед
5. 1. Огура А., Оовада С., Кон Ю., Хираяма А., Ясуи Х., Мейке С., Кобаяши С., Кувабара М., Инанами О. Окислительно-восстановительная регуляция радиационно-индуцированного высвобождения цитохрома с из митохондрий карциномы легких человека клетки А549. Рак Летт. 2009; 277: 64–71. doi: 10.1016/j.canlet.2008.11.021. — DOI — пабмед

Типы публикаций

термины MeSH

вещества

Flooding-X: Повышение устойчивости BERT к атакам со стороны противника с помощью тонкой настройки с ограничением потерь

Цинь Лю, Руи Чжэн, Бао Ронг, Цзинъи Лю, Чжихуа Лю, Жанжан Ченг, Лян Цяо, Тао Гуй, Ци Чжан, Сюаньцзин Хуан

---

Abstract

В последнее время большое внимание уделяется устойчивости к состязательным действиям, и основным решением является обучение состязательных действий. Однако традиция генерировать враждебные возмущения для каждого встраивания входных данных (в настройках NLP) увеличивает вычислительную сложность обучения на количество шагов градиента, необходимых для получения враждебных выборок. Чтобы решить эту проблему, мы используем метод флуда, который в первую очередь направлен на лучшее обобщение, и мы считаем его многообещающим в защите от атак со стороны противника. Кроме того, мы предлагаем эффективный критерий для реализации зависящего от гиперпараметров наводнения с суженным пространством поиска путем измерения того, как шаги градиента, предпринятые в течение одной эпохи, влияют на потерю каждой партии. Наш подход требует нулевой состязательной выборки для обучения, а его затраты времени эквивалентны тонкой настройке, которая может быть в 2-15 раз быстрее, чем стандартное состязательное обучение. Мы экспериментально показываем, что наш метод значительно повышает устойчивость BERT к текстовым состязательным атакам и обеспечивает современную надежную точность в различных задачах классификации текста и GLUE.

Идентификатор антологии:

2022.Acl-long.386

Том:

Служба 60-го ежегодного собрания Ассоциации для вычислительной лингвистики (Том 1: Лонг документов. :

2022

Адрес:

Dublin, Ирландия

Места:

ACL

SIG:

Издатель:

Ассоциация для Computational Linguistics

.0542

Страницы:

5634–5644

Язык:

URL:

https://aclanthology.org/2022.Acl-Long.386

DOI:

9071.111.1011.1011.1011.1011.1011.1011.1011.1011.1011.1011.101.1015. .386

Bibkey:

Cite (ACL):

Цинь Лю, Руй Чжэн, Бао Жун, Цзиньи Лю, ЧжиХуа Лю, Чжанчжань Ченг, Лян Цяо, Тао Гуй, Ци Чжан и Сюаньцзин Хуан. 2022. Flooding-X: повышение устойчивости BERT к состязательным атакам с помощью тонкой настройки с ограничением потерь. В Материалы 60-го Ежегодного собрания Ассоциации компьютерной лингвистики (Том 1: Длинные статьи) , страницы 5634–5644, Дублин, Ирландия. Ассоциация компьютерной лингвистики.

Процитируйте (неофициально):

Flooding-X: Повышение устойчивости BERT к состязательным атакам с помощью тонкой настройки с ограничением потерь (Liu et al., ACL 2022)

Копия цитирования:

PDF:

https://aclanthology.org/2022.acl-long.386.pdf

Данные

Новости AG, обзоры фильмов IMDb, SST

PDF Процитировать Search

---

• BibTeX
• MODS XML
• Endnote
• Preformated

 @inproceedings{liu-etal-2022-flooding,
    title = "Flooding-{X}: повышение устойчивости {BERT}{'} к состязательным атакам с помощью тонкой настройки с ограничением потерь",
    автор = "Лю, Цинь и
      Чжэн, Руи и
      Ронг, Бао и
      Лю, Цзинъи и
      Лю, Чжихуа и
      Ченг, Чжанжан и
      Цяо, Лян и
      Гуй, Тао и
      Чжан, Ци и
      Хуан, Сюаньцзин",
    booktitle = "Материалы 60-го ежегодного собрания Ассоциации компьютерной лингвистики (Том 1: Длинные статьи)",
    месяц = ​​май,
    год = "2022",
    address = "Дублин, Ирландия",
    издатель = "Ассоциация вычислительной лингвистики",
    url = "https://aclanthology. org/2022.acl-long.386",
    doi = "10.18653/v1/2022.acl-long.386",
    страницы = "5634--5644",
    abstract = "Надежность враждебных действий в последнее время привлекла большое внимание, и основным решением является враждебное обучение. Однако традиция генерировать враждебные возмущения для каждого встраивания входных данных (в настройках НЛП) увеличивает вычислительную сложность обучения на количество шагов градиента. требуется, чтобы получить состязательные образцы.Для решения этой проблемы мы используем метод флудинга, который в первую очередь направлен на лучшее обобщение, и мы находим многообещающим в защите от состязательных атак.Мы также предлагаем эффективный критерий для реализации лавинной рассылки, зависящей от гиперпараметров, с суженное пространство поиска путем измерения того, как шаги градиента, сделанные в течение одной эпохи, влияют на потерю каждой партии.Наш подход требует нулевой состязательной выборки для обучения, а его затраты времени эквивалентны тонкой настройке, которая может быть в 2-15 раз быстрее чем стандартное состязательное обучение.  Мы экспериментально показываем, что наш метод улучшает устойчивость BERT{'} к textua l злоумышленники атакуют с большим отрывом и достигают современной надежной точности в различных задачах классификации текста и GLUE.",
}




<моды>
    <информация о заголовке>


    <название типа="личное">
        Цинь
        Лю
        <роль>
            автор


    <название типа="личное">
        Руи
        Чжэн
        <роль>
            автор


    <название типа="личное">
        Бао
        Ронг
        <роль>
            автор


    <название типа="личное">
        Цзинъи
        Лю
        <роль>
            автор


    <название типа="личное">
        Чжихуа
        Лю
        <роль>
            автор


    <название типа="личное">
        Жанжан
        Чэн
        <роль>
            автор


    <название типа="личное">
        Лян
        Цяо
        <роль>
            автор


    <название типа="личное">
        Дао
        Графический интерфейс
        <роль>
            автор


    <название типа="личное">
        Ци
        Чжан
        <роль>
            автор


    <название типа="личное">
        Сюаньцзин
        Хуан
        <роль>
            автор


    <информация о происхождении>
        2022-05

    текст

        <информация о заголовке>


        <информация о происхождении>
            Ассоциация компьютерной лингвистики
            <место>
                Дублин, Ирландия


        публикация конференции

    Устойчивость к состязательным действиям в последнее время привлекает большое внимание, и основным решением является обучение состязательных действий.  Однако традиция генерировать враждебные возмущения для каждого встраивания входных данных (в настройках NLP) увеличивает вычислительную сложность обучения на количество шагов градиента, необходимых для получения враждебных выборок. Чтобы решить эту проблему, мы используем метод флуда, который в первую очередь направлен на лучшее обобщение, и мы считаем его многообещающим в защите от атак со стороны противника. Кроме того, мы предлагаем эффективный критерий для реализации зависящего от гиперпараметров наводнения с суженным пространством поиска путем измерения того, как шаги градиента, предпринятые в течение одной эпохи, влияют на потерю каждой партии. Наш подход требует нулевой состязательной выборки для обучения, а его затраты времени эквивалентны тонкой настройке, которая может быть в 2-15 раз быстрее, чем стандартное состязательное обучение. Мы экспериментально показываем, что наш метод значительно повышает устойчивость BERT к текстовым состязательным атакам и обеспечивает современную надежную точность в различных задачах классификации текста и GLUE.
    liu-etal-2022-flooding
    10.18653/v1/2022.acl-long.386
    <местоположение>
        https://aclanthology.org/2022.acl-long.386

    <часть>
        <дата>2022-05
        <единица экстента="страница">
            5634
            5644






 %0 Материалы конференции
%T Flooding-X: повышение устойчивости BERT к атакам со стороны противника с помощью тонкой настройки с ограничением потерь
%А Лю, Цинь
%А Чжэн, Руи
% А Ронг, Бао
%А Лю, Цзинъи
%А Лю, ЧжиХуа
%А Ченг, Чжанжан
%А Цяо, Лян
%A Гуй, Тао
%А Чжан, Ци
%А Хуанг, Сюаньцзин
%S Материалы 60-го ежегодного собрания Ассоциации компьютерной лингвистики (Том 1: Длинные статьи)
%D 2022
%8 май
%I Ассоциация компьютерной лингвистики
%C Дублин, Ирландия
%F liu-etal-2022-затопление
%X В последнее время большое внимание уделяется устойчивости к состязательным действиям, и основным решением является обучение состязательности. Однако традиция генерировать враждебные возмущения для каждого встраивания входных данных (в настройках NLP) увеличивает вычислительную сложность обучения на количество шагов градиента, необходимых для получения враждебных выборок. Чтобы решить эту проблему, мы используем метод флуда, который в первую очередь направлен на лучшее обобщение, и мы считаем его многообещающим в защите от атак со стороны противника. Кроме того, мы предлагаем эффективный критерий для реализации зависящего от гиперпараметров наводнения с суженным пространством поиска путем измерения того, как шаги градиента, предпринятые в течение одной эпохи, влияют на потерю каждой партии. Наш подход требует нулевой состязательной выборки для обучения, а его затраты времени эквивалентны тонкой настройке, которая может быть в 2-15 раз быстрее, чем стандартное состязательное обучение. Мы экспериментально показываем, что наш метод значительно повышает устойчивость BERT к текстовым состязательным атакам и обеспечивает современную надежную точность в различных задачах классификации текста и GLUE.
