При создании любого прибора важно не только подобрать необходимые детали, но и верно их все соединить. И в рамках данной статьи будет рассказано про соединение звездой и треугольником. Где это применяется? Как схематически данное действие выглядит? На эти, а также другие вопросы и будут даны ответы в рамках статьи.

Что собой представляет трёхфазная система электроснабжения?

Она является частным случаем многофазных систем построения электрических цепей для переменного тока. В них действуют созданные с помощью общего источника энергии синусоидальные ЭДС, обладающие одинаковой частотой. Но при этом они сдвинуты относительно друг друга на определённую величину фазового угла. В трехфазной системе он равняется 120 градусам. Шестипроводная (часто ещё называемая многопроводной) конструкция для переменного тока была изобретена в своё время Николой Теслой. Также значительный вклад в её развитие внёс Доливо-Добровольский, который первым предложил делать трёх- и четырепроводные системы. Также он обнаружил ряд преимуществ, которые имеют трехфазные конструкции. Что же собой представляют схемы включения?

Схема звезды

Так называют соединение, при котором концы фаз обмоток генератора соединяют в общую точку. Её называют нейтралью. Концы фаз обмоток потребителя также соединяются в одну общую точку. Теперь к проводам, которые их соединяют. Если он находится между началом фаз потребителя и генератора, его называют линейным. Провод, который соединяет нейтрали, обозначают как нейтральный. Также от него зависит название цепи. Если есть нейтральный, схема называется четырёхпроводной. В ином случае она будет трёхпроводной.

Треугольник

Это тип соединения, в котором начало (Н) и конец (К) схемы находятся в одной точке. Так, К первой фазы подсоединён у Н второй. Её К соединяется с Н третьей. А её конец соединён с началом первой. Такую схему можно было бы назвать кругом, если не особенность её монтирования, когда более эргономичным является размещение в виде треугольника. Чтобы узнать все особенности соединения, ознакомитесь с ниже приведёнными видами соединений. Но до этого ещё немного информации. Чем отличается соединение звездой и треугольником? Разница между ними заключается в том, что по-разному соединяются фазы. Также существуют определённые отличия в эргономичности.

Виды

Как можно понять из рисунков, существует довольно много вариантов реализации включения деталей. Сопротивления, которые возникают в таких случаях, называют фазами нагрузки. Выделяют пять видов соединений, по которым может быть подключен генератор к нагрузке. Это:

1. Звезда–звезда. Вторая используется с нейтральным проводом.
2. Звезда-звезда. Вторая используется без нейтрального провода.
3. Треугольник-треугольник.
4. Звезда-треугольник.
5. Треугольник-звезда.

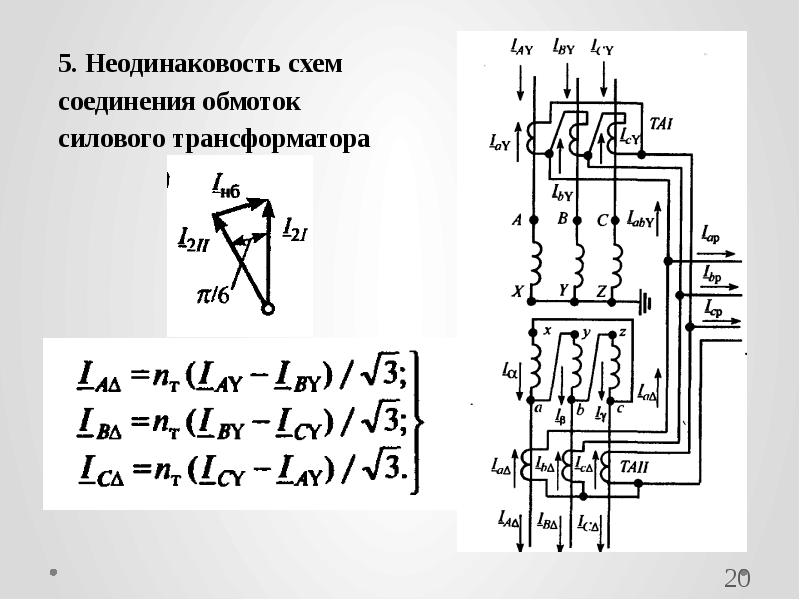

А что это за оговорки в первом и втором пунктах? Если вы уже успели задаться этим вопросом, прочитайте информацию, которая идёт к схеме звезды: там есть ответ. Но здесь хочется сделать небольшое дополнение: начала фаз генераторов обозначаются с применением заглавных букв, а нагрузки – прописными. Это относительно схематического изображения. Теперь по опыту использования: когда выбирают направление протекания тока, в линейных проводах делают так, чтобы он был направлен со стороны генератора к нагрузке. С нулевыми поступают полностью наоборот. Посмотрите, как выглядит схема соединения звезда-треугольник. Рисунки очень хорошо наглядно показывают, как и что должно быть. Схема соединения обмоток звезда/треугольник представлены в разных ракурсах, и проблем с их пониманием быть не должно.

Преимущества

Каждая ЭДС работает в определённой фазе периодического процесса. Для обозначения проводников используют латинские буквы A, B, C, L и цифры 1, 2, 3. Говоря про трехфазные системы, обычно выделяют такие их преимущества:

1. Экономичность при передаче электричества на значительные расстояния, которое обеспечивает соединение звездой и треугольником.
2. Малая материалоёмкость трехфазных трансформаторов.
3. Уравновешенность системы. Данный пункт является одним из самых важных, поскольку позволяет избежать неравномерной механической нагрузки на электрогенерирующую установку. Из этого вытекает больший срок службы.
4. Малой материалоёмкостью обладают силовые кабели. Благодаря этому при одинаковой потребляемой мощности в сравнении с однофазными цепями уменьшаются токи, которые необходимы, чтобы поддерживать соединение звездой и треугольником..
5. Можно без значительных усилий получить круговое вращающееся магнитное поле, что необходимо для работоспособности электрического двигателя и целого ряда других электротехнических устройств, работающих по похожему принципу. Это достигается благодаря возможности создания более простой и одновременно эффективной конструкции, что, в свою очередь, вытекает из показателей экономичности. Это ещё один значительный плюс, который имеет соединение звездой и треугольником.
6. В одной установке можно получить два рабочих напряжения – фазное и линейное. Также можно сделать два уровня мощности, когда присутствует соединение по принципу «треугольника» или «звезды».
7. Можно резко уменьшать мерцание и стробоскопический эффект светильников, работающих на люминесцентных лампах, пойдя по пути размещения в нём устройств, питающихся от разных фаз.

Благодаря вышеуказанным семи преимуществам трехфазные системы сейчас являются наиболее распространёнными в современной электронике. Соединение обмоток трансформатора звезда/треугольник позволяет подобрать оптимальные возможности для каждого конкретного случая. К тому же неоценимой является возможность влиять на напряжение, передающееся по сетям к домам жителей.

Заключение

Данные системы соединения являются самыми популярными благодаря своей эффективности. Но следует помнить, что работа идёт с высоким напряжением, и необходимо соблюдать крайнюю осторожность.

Похожие статьи

• Как подобрать конденсатор для запуска электродвигателя?
• Как подключить генератор к сети дома: схема, основные способы, инструкция
• Принцип работы УЗО в однофазной или трехфазной сети. Принцип работы УЗО и схема подключения
• Трансформатор трехфазный и его три основных типа
• Асинхронный двигатель: принцип работы и устройство
• Устройство плавного пуска электродвигателя
• Пакетный переключатель: устройство, схема подключения, виды и особенности

Также читайте

Соединение трансформатора «треугольник-звезда» | Электрические примечания и статьи

(3) Соединение трансформатора по схеме «треугольник-звезда»

• В этом типе соединения первичная обмотка подключается треугольником, а вторичная обмотка подключается звездой.

• Основное использование этого соединения — повышение напряжения, т. е. в начале системы передачи высокого напряжения. Можно отметить фазовый сдвиг на 30° между первичным линейным напряжением и вторичным линейным напряжением в качестве опережающего.

Ключевая точка :

• В качестве основного в соединении треугольником:
• Линейное напряжение на первичной стороне = Фазное напряжение на первичной стороне.
• Текущий коэффициент трансформации (K) = Напряжение вторичной фазы / Напряжение первичной фазы
• Напряжение вторичной фазы = K X Напряжение первичной фазы.
• Как Второстепенный в Звезде подключен
• Линейное напряжение на вторичной стороне = √3 X Фазное напряжение на вторичной стороне. Итак,
• Линейное напряжение на вторичной стороне = √3 X K X Первичное фазное напряжение.
• Линейное напряжение на вторичной стороне = √3 X K X Первичное линейное напряжение.
• Фазовый сдвиг +30 градусов или -30 градусов между напряжением вторичной фазы и напряжением первичной фазы

Преимущества соединения треугольником-звездой:

• Площадь поперечного сечения обмотки меньше на первичной стороне : На первичной стороне из-за соединения треугольником требуемое поперечное сечение обмотки меньше.
• Используется в трехфазной четырехпроводной системе: На вторичной стороне имеется нейтраль, благодаря чему ее можно использовать для трехфазной четырехпроводной системы питания.
• Нет искажений вторичного напряжения: Нет искажений из-за составляющих третьей гармоники.
• Перемещение больших несбалансированных грузов: С большими несбалансированными грузами можно обращаться без каких-либо затруднений.
• Заземление Изоляция между первичной и вторичной обмотками: При условии, что нейтраль вторичной цепи, соединенной звездой, заземлена, нагрузка, подключенная фаза к нейтрали, или замыкание между фазой и землей создает два равных и противоположных тока в двух фазах в первичной цепи без какого-либо тока заземления нейтрали в первичной цепи. Следовательно, в отличие от соединения Y-Y, замыкания фазы на землю или асимметрия тока во вторичной цепи не повлияют на релейную защиту заземления, применяемую в первичной цепи. Эта функция обеспечивает правильную координацию защитных устройств и является очень важным фактором при проектировании.
• Нейтраль заземленной Y-образной цепи иногда называют заземляющей банкой, поскольку она обеспечивает локальный источник тока заземления во вторичной цепи, изолированной от первичной цепи.
• Подавление гармоник: Ток намагничивания должен содержать нечетные гармоники, чтобы наведенные напряжения были синусоидальными, а третья гармоника является доминирующей гармонической составляющей. В трехфазной системе токи третьей гармоники всех трех фаз находятся в фазе друг с другом, потому что это токи нулевой последовательности. В соединении Y-Y единственный путь для тока третьей гармоники проходит через нейтраль. Однако при соединении ∆-Y токи третьей гармоники, равные друг другу по амплитуде и фазе, могут циркулировать по пути, образованному обмоткой, соединенной ∆. То же самое верно и для других гармоник нулевой последовательности.
• Блок заземления: Обеспечивает локальный источник тока заземления во вторичной цепи, изолированной от первичной цепи. Предположим, что незаземленный генератор питает простую радиальную систему через трансформатор ∆-Y с заземленной нейтралью на вторичной обмотке, как показано на рисунке. Генератор может питать однофазную нагрузку от нейтрали через Y-трансформатор с заземлением.
• Будем называть сторону низковольтного генератора трансформатора вторичной обмоткой, а сторону высоковольтной нагрузки трансформатора — первичной. Обратите внимание, что каждая первичная обмотка магнитно связана со вторичной обмоткой. Обмотки с магнитной связью нарисованы параллельно друг другу.

• Согласно второму закону трансформатора, фазный ток нагрузки в первичной цепи отражается как ток во вторичной обмотке переменного тока. Никаких других токов не требуется для протекания в обмотках AC или B-C на стороне генератора трансформатора, чтобы уравновесить ампер-витки.
• Простая релейная защита заземления: Релейная защита ЗНАЧИТЕЛЬНО проще для трансформатора типа «треугольник-звезда», поскольку замыкания на землю на вторичной стороне изолированы от первичной, что значительно упрощает координацию. Если на трансформаторе «треугольник-звезда» имеется восходящая релейная защита, можно предположить, что любой ток нулевой последовательности возникает от первичного замыкания на землю, что обеспечивает очень чувствительную защиту от замыканий на землю. В схеме «звезда-звезда» замыкание на землю на нижней стороне вызывает первичный ток замыкания на землю, что затрудняет координацию. На самом деле, защита от замыканий на землю является одним из основных преимуществ блоков треугольник-звезда.

Недостатки соединения треугольником-звездой:

• В этом типе соединения вторичное напряжение не совпадает по фазе с первичным. Следовательно, это соединение невозможно использовать параллельно с трансформатором, соединенным звездой-звездой или треугольником-треугольником.
• Одна из проблем, связанных с этим соединением, заключается в том, что вторичное напряжение сдвинуто на 30 ⁰ по отношению к первичному напряжению. Это может вызвать проблемы при параллельном включении 3-фазных трансформаторов, так как вторичные напряжения трансформаторов должны быть синфазными для параллельного соединения. Поэтому мы должны обратить внимание на эти сдвиги.
• Если бы вторичная обмотка этого трансформатора была параллельна вторичной обмотке другого трансформатора без фазового сдвига, возникла бы проблема.

Применение:

• Обычно используется в повышающем трансформаторе: Например, в начале высоковольтной линии передачи. В этом случае нейтральная точка стабильна и не будет плавать при неуравновешенной нагрузке. Искажения потока нет, потому что наличие Δ-связи открывает путь компонентам третьей гармоники. Коэффициент линейного напряжения составляет √3 кратного коэффициента трансформации трансформатора, а вторичное напряжение опережает первичное на 30°. В последние годы эта компоновка стала очень популярной для распределительных систем, поскольку она обеспечивает 3-Ø, 4-проводную систему.
• Обычно используется в коммерческих, промышленных и жилых районах с высокой плотностью населения. : Для питания трехфазных распределительных систем. Примером может служить распределительный трансформатор с первичной обмоткой треугольником, работающей на трех фазах 11 кВ без необходимости в нейтрали или земле, и вторичной обмоткой со звездой (или звездой), обеспечивающей трехфазное питание 400 В, с внутренним напряжением 230 В, доступным между каждую фазу и заземленную нейтральную точку.
• Используется в качестве трансформатора генератора: Соединение трансформатора ∆-Y универсально используется для подключения генераторов к системам передачи по двум очень важным причинам. Во-первых, генераторы обычно оснащены чувствительной релейной защитой от замыканий на землю. Трансформатор ∆-Y является источником токов заземления для нагрузок и повреждений в системе передачи, однако защита генератора от замыканий на землю полностью изолирована от токов заземления на первичной стороне трансформатора. Во-вторых, вращающиеся машины могут быть буквально



Оценить:

Нравится:

Нравится Загрузка. ..

Рубрика: Без рубрики

О Jignesh.Parmar (BE, Mtech, MIE, FIE, CEng)
Jignesh Parmar закончил M.Tech (управление энергосистемой), BE (электрика). Он является членом Института инженеров (MIE) и CEng, Индия. Членский номер: M-1473586. Он имеет более чем 16-летний опыт работы в области передачи-распределения-обнаружения хищения электроэнергии-электротехнического обслуживания-электрических проектов (планирование-проектирование-технический анализ-координация-выполнение). В настоящее время он работает в одной из ведущих бизнес-групп в качестве заместителя менеджера в Ахмадабаде, Индия. Он опубликовал ряд технических статей в журналах «Electrical Mirror», «Electrical India», «Lighting India», «Smart Energy», «Industrial Electrix» (Australian Power Publications). Он является внештатным программистом Advance Excel и разрабатывает полезные электрические программы на основе Excel в соответствии с кодами IS, NEC, IEC, IEEE. Он технический блоггер и знаком с английским, хинди, гуджарати и французским языками. Он хочет поделиться своим опытом и знаниями и помочь техническим энтузиастам найти подходящие решения и обновить себя по различным инженерным темам.

Соединение трансформатора звезда-треугольник – заземление

Обзор соединения звезда-треугольник

В этом варианте подключения электрических устройств первичная часть подключается звездой, а вторичная – треугольником, как показано на рис. 1 ниже.

Соединение звезда-треугольник

Ключевые точки

• В качестве основного в соединении звезда
• Как вторичное соединение в треугольнике:
  Линейное напряжение на вторичной стороне = частичное напряжение на вторичной стороне.
• Напряжение вторичной части = K X Напряжение первичной части. =K X (Линейное напряжение на первичной стороне / √3)
• Напряжение вторичной части = (K/√3) X Линейное напряжение на первой грани.
• Линейное напряжение на первичной грани = √3 X частичное напряжение на первичной грани. Так
• Фазное напряжение на первичной грани = линейное напряжение на первичной грани / √3
• Текущий коэффициент трансформации (K) = Напряжение вторичной части / Напряжение первичной части
• Напряжение вторичной части = K X Напряжение первичной части.
• Существует сдвиг +30 градусов или -30 градусов между вторичной частью напряжения и первичной частью напряжения

Преимущества соединения звезда-треугольник

• Первичная грань соединена звездой. следовательно, требуется меньшее количество витков. Это делает объединение экономичным для гигантских высоковольтных понижающих силовых трансформаторов.
• Нейтраль на рынке на первом будет заземлена во избежание искажений.
• Нейтральное назначение позволяет выполнять каждую форму сотен (однофазную или трехфазную).
• Большие несбалансированные сотни будут обрабатываться удовлетворительно.
• Ассоциация Y-D не имеет недостатков с частями третьей гармоники благодаря входным токам. Вместе с тем она очень стабильна по отношению к несбалансированным сотням, поскольку часть D перераспределяет любой возникающий дисбаланс.
• Обмотка, соединенная треугольником, несет ток третьей гармоники благодаря тому, что потенциал нейтрали стабилен. Некоторая экономия в пределах значения изоляции достигается, если грань ВН соединена звездой. Однако следует отметить, что линия высокого напряжения обычно подключается к треугольнику, поэтому трехфазные сети, такие как двигатели, и однофазные сети, такие как осветительные панели, будут оснащены кардинальной линией эксплуатации трехфазной четырехпроводной системы.

Недостатки соединения звезда-треугольник

• При таком присоединении вторичное напряжение не пересекается с первым. поэтому нецелесообразно работать по этой принадлежности параллельно со звездой-звездой или треугольником-треугольником, подключенным к электрическому устройству.
• Один недостаток, связанный с этой принадлежностью, заключается в том, что вторичное напряжение сдвинуто на три сотни по отношению к первому напряжению. это может вызвать проблемы при параллельном подключении 3-фазных трансформаторов, поскольку вторичные напряжения трансформаторов должны быть синфазными для параллельного подключения. Поэтому мы склонны концентрироваться на этих сдвигах.
• Если вторичная обмотка этого электрического устройства должна быть запараллелена с вторичной обмоткой другого электрического устройства, а не смещением секций, то будет перетаскивание.

Применение

• Обычно используется для питания трансформаторов. этот вид присоединения обычно используется на станционном конце кабеля. наиболее использование с этой принадлежностью, чтобы понизить напряжение. Нейтраль, доступная в первом аспекте, заземлена. Видно, что между первичными и вторичными линейными напряжениями существует разница в 30°.

• Обычно используется в трансформаторе, соединение Y на стороне ВН снижает затраты на изоляцию. Например, в верхней части кабеля. Нейтраль первой обмотки заземлена.
