как правильно соединять проводку (110 фото)

Качественно соединенные провода, дают хорошее и бесперебойное электроснабжение. Коммутация проводов осуществляется различными способами, следует подробнее ознакомиться с каждым из них. Заодно узнаем, как правильно соединять медные и алюминиевые провода.

Как правильно снять изоляцию

С проводов любого типа металла важно правильно снять изоляцию. Это можно сделать хорошо заточенным ножом, но при неправильном усилии токопроводящая жила повреждается. Чтобы этого не случилось, специалисты дают следующую инструкцию:

  • Нужно положить провод на ровную поверхность.
  • Левым указательным пальцем нужно его прижать.
  • Взяв нож в правую руку, следует постепенно вдавить его в изоляцию провода. Нельзя допускать надрез под прямым углом, это повредит металлическую жилу.
  • Зафиксировав нож в таком положении, медленно крутим провод большим пальцем левой руки. Получается круговой надрез изоляции.
  • Отрезанную изоляцию нужно снять.

Существует инструмент, предназначенный как раз для подобных работ. Он имеется у многих профессиональных электриков, и называется – стриппер. С его помощью можно разделать кабель. Этот инструмент очень удобен, и не повреждает металлическую жилу провода.

Стоит помнить, что для каждого способа соединения проводов, необходимо снимать разную длину изоляции.

Соединение проводов методом скрутки

Простота этого метода позволяла соединять любые провода. Но это разрешалось делать полвека назад, потому что количество бытовой техники было минимальным в квартирах.

Сегодня нагрузка на сеть стала в разы выше, и использовать скрутку в проводке нельзя. Но она стала предварительным этапом в таких работах, как сварка и пайка проводов.

Выполнить скрутку проводов, может любой желающий. Главное помнить, что более шести проводов в одном скручивании соединять нельзя.

В скрутке есть своя ненадежность. Из-за остаточной упругой деформации контакты постепенно слабеют, и нагреваются. Если вовремя не исправить соединение, то от нагрева произойдет возгорание.

Провода из разных металлов соединять методом скрутки нельзя. Исключением являются медь и алюминий. В данном случае нужно залудить припоем медный конец провода.

Полученное соединение необходимо заизолировать. Стандартным изолирующим материалом является изолента. Ею нужно обматывать не только скрутку, но и 2-3 см изоляции проводов. Чтобы не допустить попадания влаги изоленту наматывают в несколько слоев.

Еще один метод изоляции – термотрубка. Оба конца термической трубки нужно нагреть, и одеть на соединение. Под воздействием тепла она сжимается, плотно обхватывая скрутку.

Соединение пайкой

Пайка осуществляется с помощью паяльника, олова, и флюза. Расплавленный припой соединяет между собой два провода. Это распространенный метод для соединения медных проводов.

Материалы, которые будут соединяться припоем должны быть чистыми и без следов окисления. Если пайка не удается, то поверхности жил нужно обезжирить.

Пайка достаточный надежный тип соединения. Она долговечна в эксплуатации, а материалы, требующиеся для припоя, стоят дешево. Специальные виды флюсов позволяют при помощи пайки соединять алюминиевые провода.

Чтобы сделать припой, нужно иметь навык владения паяльником. Необходимо следить за температурным режимом, тогда соединение получится качественным между проводами. Не стоит допускать перегрева паяльника (иначе выгорит флюс) и в то же время он должен быть хорошо прогретым.

Сварочное соединение проводов

Сварка – это самый надежный способ коммутации проводов. Этот процесс происходит с помощью сварочного аппарата. Для сваривания двух проводов используются угольные электроды. После сварки на кончиках проводов получается шарик. В таком соединении не сможет образоваться окисление.

Соединение с помощью болтов

Ботовое соединение проводов применяется в основном только для цепей с высоким напряжением. Коммутирование проводов получается надежным, но очень большим и неудобным в эксплуатации.

Соединение при помощи болтов позволяет выполнить коммутацию проводов разной толщины, и металла. Поэтому она проста, ее всегда можно раскрутить и добавить провода.

Чтобы сделать такое соединение, нужно взять болт и надеть на него стальную шайбу. Каждую жилу провода следует зачистить, и загнуть колечком. Далее нужно одевать на болт каждую жилу, разделяя их шайбой. Болтовой контакт позволяет соединять многожильные провода.

Выбирая метод коммутирования проводов, нужно учитывать несколько факторов:

  • сечение и металл проводника;
  • величину тока;
  • уличное или комнатное соединение.

Для визуального ознакомления со всеми существующими типами коммутации, можно посмотреть в интернете фото соединения проводов.

Фото вариантов соединения проводов

Также рекомендуем посетить:

  • Детектор скрытой проводки
  • Пайка проводов
  • Кабель в землю
  • Заземление в частном доме
  • Открытая электропроводка
  • Однофазный двигатель
  • Крепление кабеля
  • Распределительная коробка
  • Маркировка проводов
  • Распределительный щит
  • Установка выключателя
  • Фотореле для освещения
  • Показания электросчетчика
  • Дифференциальный автомат
  • Провод СИП
  • Электропроводка в деревянном доме
  • Точечные светильники
  • Подключение люминесцентных ламп
  • Магнитный пускатель
  • Освещение участка
  • Подключение светильника
  • Подключение диммера
  • Скрытая электропроводка
  • Электрозвонок
  • Сечение провода
  • Ремонт утюга своими руками
  • ВВГ кабель
  • Монтаж электропроводки
  • Замена электропроводки
  • Датчик движения для включения света
  • Схема электропроводки в доме
  • Стабилизаторы напряжения для дома
  • Смеситель на кухню
  • Свет в аквариуме
  • Штробление стен

Электропроводка своими руками в квартире, доме, разводка.

Замена электропроводки, схемы

 Как отремонтировать электропроводку в квартире, доме или коттедже своими руками? Вопрос так скажем обширный и сложный, так сразу и не скажешь с чего начать.
 Тем не менее, сейчас мы постараемся разобраться во всех нюансах, особенностях и приоритетах ремонта (замены) и изначально проводимой электропроводки в помещении, то есть в вашей квартире или доме.

Прежде, хотелось бы начать с ключевых правил, а именно о сечении провода и о способах соединения и изоляции проводов при замене и разводке электропроводки в доме. Особенное внимание стоит уделить этому в деревянном доме, так как именно плохие контакты, несоблюдение требований применяемых электропроводных материалов в 90% являются результатами пожаров в частном секторе.

Выбор провода для электропроводки

Электропроводка в доме или квартире чаще всего сделана одножильным изолированным проводом сечением 1 – 2,5 мм. Это обосновано особенностями предъявляемых требований. Во первых одножильный провод не будет иметь такую площадь окисления как многожильный провод. Его монолитное сечение имеет более эффективную проходную площадь для пропускания тока. Единственным его минусом является ограничение по количеству и радиусу гибов, именно поэтому бесспорное первенство при осуществлении электропитания бытовых приборов осуществляется многожильным, более пластичным и стойким к изгибу проводом. Более подробно о маркировке и видах провода для электропроводки можно посмотреть в статье «Маркировка кабеля» нашего сайта.

Теперь остановимся более подробно на вопросе зависимости сечения провода от силы тока, который вы планируете пропускать через него. В принципе это один из самых простых вопросов, в результате исходных известных физических  параметров (материал провода и сечение) результаты посчитаны и сведены в таблицу.

Таблица 1 Зависимость сечения провода (электропроводки) от проводимой силы тока, мощности и напряжения.

  Проложенные провода в открытом пространстве Проложенные в трубе или кабель канале
Сеч. Медь Алюминий Медь Алюминий
каб., Ток W, кВт Ток W, кВт Ток W, кВт Ток W, кВт
мм2 А 220в 380в А 220в
380в
А 220в 380в А 220в 380в
0,5 11 2,4
0,75 15 3,3
1,0 17 3,7 6,4
14
3,0 5,3
1,5 23 5,0 8,7       15 3,3 5,7
2,0 26 5,7 9,8 21 4,6 7,9 19 4,1 7,2 14,0 3,0 5,3
2,5 30 6,6 11,0 24 5,2 9,1
21
4,6 7,9 16,0 3,5 6,0
4,0 41 9,0 15,0 32 7,0 12,0 27 5,9 10,0 21,0 4,6 7,9
6,0 50 11,0 19,0 39 8,5 14,0 34 7,4 12,0 26,0 5,7 9,8
10,0 80 17,0 30,0 60 13,0 22,0
50
11,0 19,0 38,0 8,3 14,0
16,0 100 22,0 38,0 75 16,0 28,0 80 17,0 30,0 55,0 12,0 20,0
25,0 140 30,0 53,0 105 23,0 39,0 100 22,0 38,0 65,0 14,0 24,0
35,0 170 37,0 64,0 130 28,0 49,0 135 29,0 51,0 75,0 16,0 28,0

* — подробнее в статье «Выбор сечения провода, кабеля».

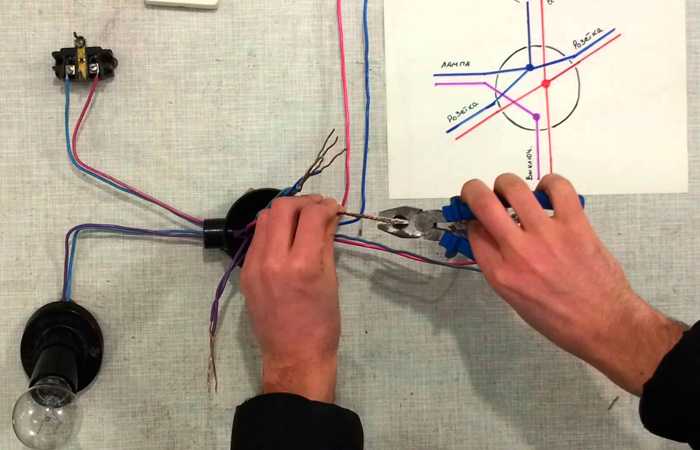

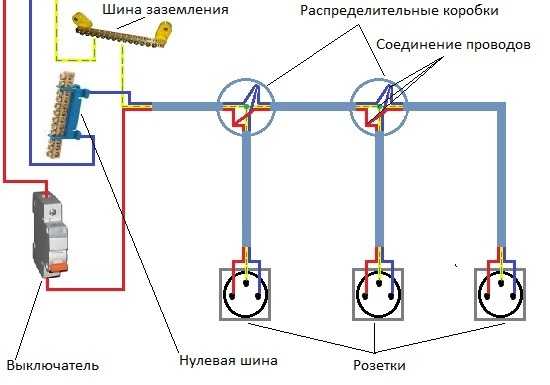

Соединение электрических проводов в распределительной коробке

Как можно соединять между собой электрические провода в распределительной коробке? В этом разделе как раз и опишем наиболее популярные способы соединения электропроводки в распределительной коробке, и так … Рассмотрим всего два актуальных варианта:

1. Самый простой и распространённый способ – сделать банальную скрутку. Обмотать её изоляционной лентой, и всё готово.
В принципе, если использовать не окисленные и плотно скрученные медные провода, то скрутка решает вопрос соединения между собой пары проводов. Скрутка хоть и выглядит не совсем эстетично, но в большинстве случаев справляется со своей задачей.
А если провода в скрутке разные, из меди и алюминия?
Строго говоря, делать такие скрутки нельзя, так как алюминий и медь – «враги» по жизни, особенно во влажной среде. Скрутка начинает корродировать, фактически их соединение является гальваническим элементом. Где при контакте в паре один материал отдает электроны второй принимает. В итоге нарушение площади контакта, увеличение сопротивления, местный перегрев, возгорание и т.д.
А если нельзя, но очень хочется соединить «медь» с «алюминием»?
А если все провода медные, но их восемь? Или больше, и сечение каждого из них 2,5 мм? Представляете, как будет выглядеть скрутка из восьми жёстких медных проводников диаметром 1,6 мм? Такие ситуации встречаются при монтаже электропроводки своими руками сплошь и рядом, когда например, от одной пары проводов нужно сделать разводку на розетки и на освещение. Если у вас такая задача, то воспользуйтесь следующими решениями.

2. Делать все соединения на самозажимных клеммных соединителях Wago (Ваго)

Эта германская фирма давным – давно клепает очень удобные самозажимные клеммы, которые позволяют соединять между собой как одножильные (даже в комбинации «медь – алюминий»), так и многожильные провода.
Некоторые, наиболее популярные клеммные соединители от Ваго смотрим на Фото ниже.
Как вы понимаете, это лишь малая часть той номенклатуры, которая представлена на рынке, но у вас уже будет понятие на что ориентироваться.

а) В самом верху – «светильниковая» клемма – позволяет соединять любой одножильный проводник (медь, алюминий) сечением до 2,5 мм с многожильным проводником.
Причём, соединение со стороны многожильного проводника – оперативное, его можно моментально отключать и подключать (Фото ниже) простым нажатием пальцев.

В отверстии со стороны одножильного проводника имеется «контактная» паста (смазка) для защиты соединения от окисления.
Для организации соединения зачищаете чем хотите провода на длину 12 мм: одиночный проводник «втыкаете» в отверстие со смазкой до упора.
Многожильный же проводник (например, от светильника) вставляете в другое отверстие. Для этого нажимаете клавишу (на ней написано press), вставляете провод, отпускаете клавишу: соединение готово!

б) Следующий вид клеммных соединителей – так называемые клеммы для распределительных коробок: это тот самый случай, когда между собой нужно соединить большое количество одножильных проводов.

Их может быть 2, 4, 6 и 8 (кратное число). Клеммы в непрозрачных корпусах имеют «контактную пасту» и используются для любых сочетаний в том числе медь — алюминий.
Клеммы в прозрачных корпусах «пасты» не имеют и предназначены только для «меди». Такие клеммники предназначены для помещений с невысокой влажностью. Хотя можно приобрести отдельно пасту, заполнить прозрачные клеймники пастой и получим клеймники которые также можно применять с сочетанием металлов проводников медь — алюминий.
Клеммы для распредкоробок с лёгкостью позволяют соединять между собой практически любое количество медных — алюминиевых проводов – нужно лишь скомбинировать нужное количество клеммников, подобрать соответственного размера распределительную коробку.



Теперь о том, как можно извлечь проводник из клеммы. Просто тянуть его не поможет, клеммник не “закусит провод, нужно тянуть, и как бы водить провод из стороны в сторону.

в) Универсальные, или «рычажные» клеммные соединители: безумно удобный вид соединителей.

У этих клеймников самое сложное как и предыдущих будет процесс зачистки изоляции, с их помощью можно практически мгновенно соединять между собой любые медные провода в любых комбинациях, как одножильные, так и многожильные (предыдущий вариант «не работает» с многожильным проводом.), сечением от 0,08 мм до 2,5 мм в одножильном варианте и от 0,08 до 4 мм в многожильном «тонкопроволочном» варианте.
Последовательность действий следующая:  зачищаем провода для монтажа и соединения на длине 12 мм от края. Поднимаем рычаги на клеммнике, вставляете провода в отверстия клеммника до упора, затем опускаете рычаги.

 Изолированное соединение проводов (клеммники выпускаются на 2, 3 и 5 проводов) Для удобства измерения напряжения клемма имеет тестовое отверстие, в которое можно просунуть щуп от мультиметра, соответственно произвести контрольные измерения.
Что важно, инструкция по применению клеммников Ваго изображена на его корпусах, не обязательно помнить что-то или иметь под рукой документацию на бумажном носителе, все будет понятно на месте и без слов.
 В качестве примера на фото ниже  показана распределительная коробка, в которой с помощью двух рычажных клеммников соединены четыре пары медных многожильных проводов сечением 4 мм.

 Плюсом такого соединения является и оперативность переподключения проводов, то есть если меняется электрическая схема и возникает необходимость добавить новые элементы, как следствие новые соединения. Универсальные (рычажные) клеммники Ваго можно использовать в квартирной, гаражной разводке или в частном доме.  После того, как вы определились с способом соединения проводов, необходимо проштробить стены.

г) …ну и еще один вариант это применение обжимочных гильз. При чем гильзы могут быть как медные, алюминиевые, так и комбинированные. Как раз для того случая, когда надо соединить медь и алюминий. Более подробно о комбинированных муфтах можно узнать из статьи «Как соединить медные и алюминиевые провода». А вот подробнее о всех видах соединения проводов в распределительной коробке, можно узнать из статьи «Как правильно соединить провода в распределительной коробке».

Организационные работы по замене электропроводке

Теперь когда вы знаете, какие материалы (провод, клеймники, розетки, выключатели, скобы удерживающие провод)  будете использовать необходимо четко определиться, где и что у вас будет. Где будут проштраблены каналы под провод сколько розеток будет установлено и сколько выключателей. При установке выключателей обратите внимание на возможность применения проходных выключателей которые в последствии могут облегчить вам жизнь при эксплуатации электроприборов в вашем доме. Более подробно об этом можно прочитать в статье «Как включать и выключать люстру в разных местах». Скобы для удержания провода берите в количестве 3 шт. на 1 м, из расчета 2 шт. на прямой участок и 1 шт. в запас для дополнительного крепления участков гиба. После данного анализа  можно составить список всего необходимого с которым и отправитесь в магазин.

Штробление стен под электропроводку

Штробление под электропорводку самая грязная часть при прокладке кабеля. Особенно если это делается не профессиональными инструментами с возможностью отвода пыли, а дедовским способом. Сейчас как раз и  поговорим про способы штробления:

— использование ударной дрели, молотка зубила, подручных инструментов;

Такой способ оказывается самым подходящим в плане обеспечения инструментом для обывателя, но не самым лучшим относительно производительности и качества. Куски штукатурки или бетона при штроблении канала на всем его протяжении будут скалываться на разную глубину и ширину, что в последствии скажется на расходе штукатурки для заделки канала;

— использование ударного молотка:

единственным плюсом относительно первого варианта является наибольшая простота выполняемых работ, в следствии автоматизации процесса — применения специального оборудования, но качество работ также будет желать лучшего;

при применении электромолотка  используйте инструмент насадку с плоским лезвием или с полукругом. Острая как шило насадка обычно используется для пробивания и разрушения стен и не совсем уместно для штробления.

— применение болгарки:

При применении болкарки прорезаются два паралельных канала в последствии пространство между ними выбирается ударным молотком или ударной дрелью. Скол материала происходит по границам канала, в итоге трасса под элетропроводку получается самой ровной из всех выше описанных способах штробления. Стоит заметить что применение накладного кожуха и пылесоса для откачки пыли заметно улучшит ваш климат при штроблении.

Для реза стены болгаркой необходимо использовать специализированный диск для камня.

Прокладка электропроводки в каналах — штробах

Укладываем провода в каналы, при этом важно временно закрепить провод. До момента нанесения штукатурки и ее высыхания скобы — крепление будет удерживать провод на месте.  Не стоит усердствовать с надежностью крепления, просто закрепите провод что бы он не вываливался из канала. Нанесенная штукатурка после высыхания будет надежно удерживать провод на месте.

Особенно стоит сказать о потолочной элеткропроводке. В жилых домах проводка от люстры к стене проложена в полом канале, в случае замены не спешите выдергивать старый провод из этой полости. Прежде закрепите новый провод к старому и потом продерните эту связку, тем самым заменив старый провод на новый.



Пример прокладки провода от электрощитка.

Проводка кабеля к соединительной коробке

Провод уложен в каналы

Провод проложен к выключателю

Вот в принципе основные азы, по выбору провода для проводки, по способу прокладки этого кабеля, по применяемым соединениям. Нам лишь остается надеяться, что наши советы помогут вам в вашем деле монтажа электропроводки в доме.
 А вот о частных случаях подключения электрических схем: выключателей розеток и светильников, мы расскажем в других наших узконаправленных статьях.

Домашняя электропроводка своими руками

» Домашняя электропроводка » Справочник по электропроводке
» Схемы электропроводки в жилом доме
» Жилая электропроводка: Руководство по домашней электропроводке
» Нужна помощь с электрикой? Получите быстрый ответ! Спросите электрика


Домашняя электропроводка

Подключение розетки GFCI без провода заземления

Помощь в правильном подключении
ПРИМЕЧАНИЕ. Список всех моих полезных видео
будет отображаться в конце этого видео
Так что продолжайте смотреть, чтобы я мог помочь вам правильно подключить!

Загляните на мой канал YouTube:


» Спроси у электрика «
и подписывайтесь!


Обязательно получите копию моей BIG New eBook:

Полное руководство по домашней электропроводке

Правильно подключите с помощью моей иллюстрированной книги по электромонтажу
Отлично подходит для любого проекта домашней проводки.


Узнайте, как правильно подключить провода! Узнайте больше о проводке жилого дома
Идеально подходит для домовладельцев, студентов и электриков
В комплекте:
Домашняя электропроводка — по комнатам
Цепи 120 В
Цепи 240 В
Многопроводные схемы
Методы прокладки проводки домашней электрической цепи
Электрические коды для домашней электропроводки
….и многое другое.



Советы по электрике, которые помогут вам правильно подключить

Самый безопасный способ проверки электрических устройств и идентификации электрических проводов!

Бесконтактный электрический тестер
Это инструмент для тестирования, который я носил в своей личной сумке для электрических инструментов в течение многих лет, и это первый тестовый инструмент, который я беру, чтобы помочь идентифицировать электрическую проводку. Это бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.style=»clear: left»>

Самый быстрый способ проверить неисправность электропроводки!

Тестер розеток
Это первый инструмент, который я использую для устранения неполадок с проводкой выходной цепи. Этот популярный тестер также используется большинством инспекторов для проверки питания и проверки полярности проводки.
Он обнаруживает вероятные неправильные условия проводки в стандартных розетках 110–125 В переменного тока. Предоставляет 6 возможных условий подключения, которые быстро и легко считываются для максимальной эффективности. Световые индикаторы указывают на правильность проводки, а таблица индикаторов включена Тестирует стандартные 3-проводные розетки Внесен в список UL Свет указывает на неправильную проводку Очень удобный и простой в использовании. style=»clear: left»>

Снимите изоляцию проводов, не надрезая и не повреждая электрический провод!

Инструмент для зачистки проводов и кусачки
Мой самый любимый инструмент для зачистки проводов, который уже много лет лежит в моей личной сумке для электрических инструментов, и это инструмент, который я использую для безопасной зачистки электрических проводов.
Этот удобный инструмент имеет множество применений:
Калибры проводов показаны сбоку инструмента, чтобы вы знали, какой слот использовать для зачистки изоляции.
Конец инструмента можно использовать для захвата и сгибания провода, что удобно для крепления провода к винтовым клеммам выключателей и розеток. Этот инструмент очень удобен и прост в использовании.

стиль = «очистить: слева»>



СВЯЗАННЫЕ


Подробнее о Doityourselfelectrical

Электроплиты не нагреваются
Почему мои конфорки Defy Stove не нагреваются полностью? Как отремонтировать или заменить конфорки DEFY.

Что делать с заземляющим проводом
Заземление настенных розеток и выключателей света: что делать, когда не к чему прикрепить заземляющий провод, заземление настенных розеток и выключателей света, заземляющие провода и незаземленные светильники и коробки, заземление Проволока.

Как подключить плиту для 3-х и 4-х проводных шнуров
Я подключил свою 3-х проводную электрическую плиту на 40 ампер, и электрические горелки включились, но панель управления не работает. Подключение проводов и 4-проводных шнуров для электрической плиты или отдельно стоящей плиты, подключение заземляющего провода и установка новой цепи для электрической плиты.

Подключение 4-жильного шнура к 3-проводной розетке Видео
Можно ли установить 3-жильный шнур на новую плиту и привязать нейтраль и землю к клеммам плиты? Проводка заземления и нейтрали для диапазона 220 вольт.

Удары молнии могут повредить электропроводку
У нас во дворе перед домом в дерево ударила молния. Сработал автоматический выключатель в распределительной коробке. Он не сбрасывался…

Основные проблемы дистанционного управления потолочным вентилятором
Как устранить проблему с дистанционным управлением потолочным вентилятором? Наиболее распространенные причины проблем с дистанционным управлением потолочного вентилятора.

Установка и тестирование светильников от заката до рассвета
Я только что установил светильник мощностью 150 Вт от заката до рассвета, и он не загорается: как установить электропроводку для наружного светильника Dawn.

Соединения проводки для электрического водонагревателя
Что такое соединения проводки для водонагревателя? Электрические соединения для электрического водонагревателя на 50 галлонов 240 вольт.

электрика своими руками — 1607


Самый безопасный способ проверки электрических устройств и идентификации электрических проводов!
Бесконтактный электрический тестер
Это инструмент для тестирования, представляющий собой бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.
Самый быстрый способ проверить неисправность электропроводки!
Тестер розеток
Это отлично подходит для устранения проблем с проводкой выходной цепи, также используется большинством инспекторов для проверки питания и проверки полярности проводки цепи.
Он обнаруживает вероятные неправильные условия проводки в стандартных розетках 110–125 В переменного тока. Предоставляет 6 возможных условий подключения, которые быстро и легко считываются для максимальной эффективности. Световые индикаторы указывают на правильность проводки, а таблица индикаторов включена Тестирует стандартные 3-проводные розетки. Лампа, внесенная в список UL, указывает на неправильное подключение. Очень удобна и проста в использовании.
Снимите изоляцию проводов, не надрезая и не повреждая электрический провод!
Инструмент для зачистки проводов и кусачки
Инструмент для зачистки проводов, используемый для безопасного зачистки электрических проводов. Этот удобный инструмент имеет множество применений: Калибры проводов показаны сбоку инструмента, чтобы вы знали, какой слот использовать для зачистки изоляции. Конец инструмента можно использовать для захвата и сгибания провода, что удобно для крепления провода к винтовым клеммам выключателей и розеток.


Изучение электропроводки
Обучающие видеоролики по электромонтажу



» Как ПРАВИЛЬНО подключить!«
Проводите уверенно!
Полностью иллюстрированный
Мгновенная загрузка

Теперь вы можете
Проводите как профессионал!

Последние отзывы Я думаю, что ваш сайт предлагает самую четкую и лучшую информацию об электротехнике для домовладельцев, которую я когда-либо видел в сети. Вы вселили в меня уверенность в своих собственных проектах, которых у меня никогда не было раньше. СПАСИБО!
Пол, из Фоксборо, Массачусетс

Жаль, что я не нашел этот сайт раньше, это, безусловно, лучший ресурс, связанный с электричеством, который я нашел в Интернете.
Джордж из Скрэнтона, Пенсильвания

Люблю этот сайт для офисного работника, который ничего не смыслит в электропроводке.
Билл, из Нью-Йорка, Нью-Йорк

Этот сайт намного лучше, чем 3 книги, которые я только что купил, я бы хотел, чтобы я пришел сюда первым.
Коллин, из Гранд-Рапидс, Мичиган

Спасибо за ответ на мой вопрос.
Я смог добиться этого. Этот сайт идеален. Я рад, что нашел его. Пожалуйста, продолжайте в том же духе.
Майк, из Чикаго, Иллинойс

Подробнее Комментарии

Оставить комментарий




Помощь с домашней электропроводкой Поиск и устранение неисправностей электропроводки Использование электрических тестеров и измерителей Домашняя электрическая безопасность Безопасность строительства дома Электрические расчеты и формулы Домашние электрические коды для домашней проводки Вопросы по электропроводке

Электромонтажные детали и инструменты Электрические коробки Электропровод Электрические инструменты Тестеры и измерители

Домашние электрические справочники Каталог электрических статей Справочник электрических схем Справочник электропроводки своими руками Статьи по электрике своими руками Каталог категорий электрических статей Последние электрические вопросы и ответы Список статей по ремонту электрооборудования

Ресурсы по электропроводке Лицензионные коды и строительство дома Обучение и сертификация электриков Ресурсы по электрической проводке Поставщики электроэнергии Информационный бюллетень «Советы по электрике» Бесплатная помощь по электрике Галерея домашней электропроводки Домашняя электрическая проводка видео Видео об электроэнергетике



Как подключить дом к электропроводке: руководство для домовладельца

Автор: Electric City, 2 сентября 2021 г.

Об авторе

Electric City

Корпорация Electric City специализируется на поиске и устранении неисправностей электрооборудования, ремонте электрооборудования и предоставлении полного спектра других услуг для частных и коммерческих клиентов в Миннеаполисе, Сент-Поле и прилегающих районах. Как семейный бизнес, мы будем относиться к вашей семье так же, как к своей — с вежливостью и уважением.

Метки:

  • Жилой дом

Прокладка электропроводки в доме кажется невыполнимой задачей, но вполне возможно самостоятельно выполнить электромонтажные работы, если следовать правильным шагам. Как профессионалы в области электротехники, мы расскажем вам, как безопасно и правильно подключить дом.

Вы можете сэкономить кучу денег, самостоятельно прокладывая электропроводку при ремонте или реконструкции дома. Если у вас уже выпотрошены стены, почему бы не приложить дополнительные усилия и одновременно не проложить новую проводку? Многим домашним мастерам удается прокладывать провода в своих комнатах каждый день, и мы позаботимся о том, чтобы вы могли делать это, не травмируя себя и не создавая проблем в будущем.

Инструменты, которые вам понадобятся для подключения дома

Процесс подключения дома в основном простой, но есть некоторые инструменты, которые вам понадобятся, прежде чем мы начнем. Мы собираемся порекомендовать лучшие инструменты для каждого этапа подключения, чтобы вы знали, что будет работать лучше всего.

Инструмент для зачистки проводов

Это один из самых необходимых инструментов при работе с проводами и кабелями. Электрики зависят от инструментов для зачистки проводов, и вам понадобится качественная пара, если вы делаете это впервые.

Кабельный тестер

Проверка кабеля является важным шагом при подключении, поскольку она позволяет получить информацию о том, как провод был подключен на любом конце, или есть ли какие-либо проблемы с самими соединениями.

Кабели и кабельные коробки

Вам потребуется достаточное количество кабелей, проводов и кабельных коробок для прокладки кабелей в вашем помещении. Во-первых, измерьте длину кабелей, которые вам понадобятся, а также количество кабельных коробок, которые вам понадобятся для размещения всего. Имейте в виду, что кабельные коробки определенных размеров рекомендуют размещать только несколько кабелей в одной, чтобы не перегружать розетку.

Соединители для проводов

Соединители для проводов будут надеваться на концы ваших горячих проводов для обеспечения безопасности до тех пор, пока розетки и проводка не будут завершены.

Аккумуляторная дрель (гибкая)

Вам понадобится качественная электрическая дрель с питанием от аккумулятора — мы не рекомендуем использовать дрель, которую нужно подключать, так как это значительно усложнит задачу. Если есть возможность, используйте беспроводную дрель, которая изгибается под нестандартными углами. Это будет невероятно полезно при сверлении шпилек в углах.

Молоток

Это инструмент, который вам понадобится, чтобы забить провода на место. Это необходимо для установки кабельных скоб. Он также может действовать как гвоздодер, если вам это нужно.

Рулетка

Это один из самых важных инструментов, которые вам понадобятся. Вам понадобится качественная рулетка, которая точно измеряет расстояния до 30 футов. Качественная рулетка должна быть прочной, точной и держаться на месте, когда вы отмечаете длину карандашом.

Малярная лента + Sharpie

Маркировка кабелей необходима для правильной маркировки их после того, как они протянуты через стены в вашей комнате. Можно использовать малярный скотч или написать прямо на кабеле, для какого провода он предназначен.

Как подключить электропроводку в доме: шаг за шагом

Мы проведем вас через электропроводку в стандартной комнате вашего дома, в которой должны быть розетки, выключатели и по крайней мере один светильник на потолке. Это может быть применено практически к любой комнате, в которой вы проводите электропроводку, и к другим стандартным электрическим работам по всему дому.

Шаг 1. Найдите и отметьте места для коробок

Прежде чем приступить к прокладке проводов в комнате, важно сначала найти и отметить места для любых кабельных коробок или электрических розеток. Вам понадобится карандаш, чтобы вы могли отметить эти места по обе стороны от открытого пространства стены, куда они войдут, с помощью малярной ленты. Вы также можете писать прямо на стене, если вы еще не установили гипсокартон. Вы пометите каждую коробку как дуплексную розетку (двойную розетку), одиночный выключатель, трехпозиционный выключатель или светильник. Вы можете обобщить, используя инициалы или использовать символы электрика, найденные здесь .

Шаг 2. Поместите коробку на раму

Важно разместить коробку на раме, чтобы знать, куда она пойдет и как высоко или низко. Вы можете либо измерить каждую стену рулеткой и отметить ее карандашом, либо использовать уровень, чтобы убедиться, что все вровень. Стандартная высота розеток — 12 дюймов, а выключатели света — 48 дюймов. Затем просверлите ящик в открытой деревянной раме в том месте, где вы хотите, обязательно поместив за ним 2 × 4, чтобы освободить место для гипсокартона и оконных рам.

Шаг 3. Просверлите отверстия для прокладки кабелей

Затем вам нужно будет просверлить отверстия в стенных стойках, чтобы через них можно было проложить электрические кабели по комнате. Это гарантирует, что они не сидят на земле за стеной и остаются красивыми и организованными. Отверстия должны быть размером не менее 3/4 дюйма и находиться на расстоянии не менее 1 1/4 дюйма от стены или задней части стойки. Это гарантирует, что кабели проходят прямо посередине и не касаются окружающих стен.

Шаг 4. Протяните кабель через отверстия



Теперь проденьте кабель через отверстия в каждой шпильке. Это может занять некоторое время, в зависимости от того, сколько кабелей у вас проходит. Вы должны убедиться, что они заправлены максимально гладко и равномерно, чтобы не было выпуклостей или перегибов. Заправить один провод можно вручную, но если у вас их больше, вам, возможно, придется использовать острогубцы, чтобы протолкнуть и вытащить их.

Шаг 5: Обрежьте кабель по длине в коробке

Как только вы дойдете до кабеля до предполагаемой цепи или распределительной коробки, обрежьте его по размеру, оставив сначала не менее 12 дюймов лишнего. Последнее, что вы хотите, это обрезать его слишком коротко. Снимите с этой последней секции всю оболочку, кроме 1–2 дюймов, чтобы обнажить провода.

Шаг 6. Проложите кабели к панели главной цепи

Теперь возьмите оголенные провода и протяните их к панели главной цепи в вашем доме. Они будут либо на уровне земли, либо на низкой полке в недостроенном подвале, подсобном помещении или гараже. Вы захотите четко пометить каждый кабель в комнату или цепь, к которой он ведет. Использование маркера, чтобы пометить их перед тем, как запустить их на сервисную панель, — это надежный способ сделать это.

Мы настоятельно рекомендуем нанять профессионального электрика для выполнения этой последней части — подключения недавно подключенных кабелей к соответствующим цепям на сервисной панели. Чтобы облегчить их работу, не забудьте оставить для них дополнительные кабели длиной от 4 до 5 футов.

Шаг 7. Проложите и зачистите провода и закройте концы

В каждой коробке есть предварительно вырезанные отверстия, которые вы проделываете с помощью отвертки. Через эти отверстия проходят ваши кабели, чтобы войти в корпус коробки. Как только вы проденете кабели, вы можете прикрепить их скобами на расстоянии 8–10 дюймов от коробки к стойкам стены. Это будет держать их плотно и надежно, без лишних болтов.

Затем вы зачистите провода, чтобы они были разделены и готовы к подключению к цепи или выключателю. Используйте проволочную крышку, чтобы закрыть каждый конец, чтобы сохранить их в безопасности, пока установка не будет завершена.

Шаг 8. Сгруппируйте и пометьте провода

На этом этапе вам нужно сгруппировать и пометить провода. Есть много способов сделать это — лучший способ — с помощью маркера и изоленты. Вы также можете использовать стяжки, если они доступны, или иметь метки для более конкретных целей группировки. Затем, когда ваша реконструкция будет полностью завершена, вы будете знать, какие группы относятся к верхнему освещению, розеткам или выключателю света и т. д.

Шаг 9: Отделка гипсокартона

Завершите ремонт! Убедитесь, что каждая часть проводки выполнена, прежде чем вы закончите гипсокартон. Это гораздо проще сделать сейчас, чем открывать стену, чтобы сделать критический ремонт.

Шаг 10. Установка розеток, выключателей и светильников

Теперь самое интересное. Пришло время установить все ваши розетки, выключатели и светильники в комнате и увидеть, как ваша удобная работа оживает! Ознакомьтесь с нашим руководством о том, как безопасно установить электрическую розетку.

Как видите, провести электропроводку в доме несложно при должном руководстве и подготовке. Тем не менее, может быть сложно сделать все это самостоятельно, особенно если вы делаете что-то подобное впервые. Поэтому, если вам нужна помощь, наша команда экспертов готова сотрудничать с вами, чтобы убедиться, что все идет гладко от начала (планирование) до завершения (установка).

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
