Сопротивление электрическому току. SMD резисторы. Маркировка SMD резисторов, размеры, онлайн калькулятор Сопротивление 470

В общем, термин SMD (от англ. Surface Mounted Device) можно отнести к любому малогабаритному электронному компоненту, предназначенному для монтажа на поверхность платы по технологии SMT (технология поверхностного монтажа).

SMT технология (от англ. Surface Mount Technology ) была разработана с целью удешевления производства, повышению эффективности изготовления печатных плат с использованием более мелких электронных компонентов: резисторов, конденсаторов, транзисторов и т. д. Сегодня рассмотрим один из таких – SMD резистор.

SMD резисторы

SMD резисторы – это миниатюрные , предназначенные для поверхностного монтажа. SMD резисторы значительно меньше, чем их традиционный аналог. Они часто бывают квадратной, прямоугольной или овальной формы, с очень низким профилем.

Вместо проволочных выводов обычных резисторов, которые вставляются в отверстия печатной платы, у SMD резисторов имеются небольшие контакты, которые припаяны к поверхности корпуса резистора.

Это избавляет от необходимости делать отверстия в печатной плате, и тем самым позволяет более эффективно использовать всю ее поверхность.

Типоразмеры SMD резисторов

В основном термин типоразмер включает в себя размер, форму и конфигурацию выводов (тип корпуса) какого-либо электронного компонента. Например, конфигурация обычной микросхемы, которая имеет плоский корпус с двусторонним расположением выводов (перпендикулярно плоскости основания), называется DIP.

Типоразмер SMD резисторов стандартизированы, и большинство производителей используют стандарт JEDEC. Размер SMD резисторов обозначается числовым кодом, например, 0603. Код содержит в себе информацию о длине и ширине резистора. Таким образом, в нашем примере код 0603 (в дюймах) длина корпуса составляет 0,060 дюйма, шириной 0,030 дюйма.

Такой же типоразмер резистора в метрической системе будет иметь код 1608 (в миллиметрах), соответственно длина равна 1,6 мм, ширина 0,8мм. Чтобы перевести размеры в миллиметры, достаточно размер в дюймах перемножить на 2,54.

Размеры SMD резисторов и их мощность

Размер резистора SMD зависит главным образом от необходимой мощности рассеивания. В следующей таблице перечислены размеры и технические характеристики наиболее часто используемых SMD резисторов.

Маркировка SMD резисторов

Из-за малого размера SMD резисторов, на них практически невозможно нанести традиционную цветовую маркировку резисторов.

В связи с этим был разработан особый способ маркировки. Наиболее часто встречающаяся маркировка содержит три или четыре цифры, либо две цифры и букву, имеющая название EIA-96.

Маркировка с 3 и 4 цифрами

В этой системе первые две или три цифры обозначают численное значение сопротивления резистора, а последняя цифра показатель множителя. Эта последняя цифра указывает степень, в которую необходимо возвести 10, чтобы получить окончательный множитель.

Еще несколько примеров определения сопротивлений в рамках данной системы:

  • 450 = 45 х 10 0 равно 45 Ом
  • 273 = 27 х 10 3 равно 27000 Ом (27 кОм)
  • 7992 = 799 х 10 2 равно 79900 Ом (79,9 кОм)
  • 1733 = 173 х 10 3 равно 173000 Ом (173 кОм)

Буква “R” используется для указания положения десятичной точки для значений сопротивления ниже 10 Ом.

Таким образом, 0R5 = 0,5 Ом и 0R01 = 0,01 Ом.

SMD резисторы повышенной точности (прецизионные) в сочетании с малыми размерами, создали необходимость в новой, более компактной маркировке. В связи с этим был создан стандарт EIA-96. Данный стандарт предназначен для резисторов с допуском по сопротивлению в 1%.

Эта система маркировки состоит из трех элементов: две цифры указывают код , а следующая за ними буква определяет множитель. Две цифры представляют собой код, который дает трехзначное число сопротивления (см. табл.)

Например, код 04 означает 107 Ом, а 60 соответствует 412 Ом. Множитель дает конечное значение резистора, например:

  • 01А = 100 Ом ±1%
  • 38С = 24300 Ом ±1%
  • 92Z = 0.887 Ом ±1%

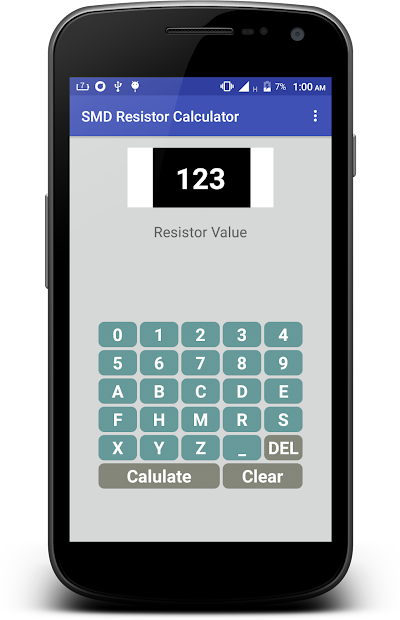

Онлайн калькулятор SMD резисторов

Этот калькулятор поможет вам найти величину сопротивления SMD резисторов. Просто введите код, написанный на резисторе и его сопротивление отразится внизу.

Калькулятор может быть использован для определения сопротивления SMD резисторов, которые маркированы 3 или 4 цифрами, а так же по стандарту EIA-96 (2 цифры + буква).

Хотя мы сделали все возможное, чтобы проверить функцию данного калькулятора, мы не можем гарантировать, что он вычисляет правильные значения для всех резисторов, поскольку иногда производители могут использовать свои пользовательские коды.

Поэтому чтобы быть абсолютно уверенным в значении сопротивления, лучше всего дополнительно измерить сопротивление с помощью мультиметра.

И как они обозначаются на электрических схемах. В этой статье речь пойдет о резисторе или как по старинке его еще называют

сопротивление .

Резисторы являются наиболее распространенными элементами радиоэлектронной аппаратуры и используются практически в каждом электронном устройстве. Резисторы обладают электрическим сопротивлением и служат для ограничения прохождения тока в электрической цепи. Их применяют в схемах делителей напряжения, в качестве добавочных сопротивлений и шунтов в измерительных приборах, в качестве регуляторов напряжения и тока, регуляторов громкости, тембра звука и т.д. В сложных приборах количество резисторов может достигать до нескольких тысяч штук.

1. Основные параметры резисторов.

Основными параметрами резистора являются: номинальное сопротивление, допускаемое отклонение фактической величины сопротивления от номинального (допуск), номинальная мощность рассеивания, электрическая прочность, зависимость сопротивления: от частоты, нагрузки, температуры, влажности; уровня создаваемых шумов, размерами, массой и стоимостью. Однако на практике резисторы выбирают по

сопротивлению , номинальной мощности и допуску . Рассмотрим эти три основных параметра более подробно.

1.1. Сопротивление.

Сопротивление — это величина, которая определяет способность резистора препятствовать протеканию тока в электрической цепи: чем больше сопротивление резистора, тем большее сопротивление он оказывает току, и наоборот, чем меньше сопротивление резистора, тем меньшее сопротивление он оказывает току. Используя эти качества резисторов их применяют для регулирования тока на определенном участке электрической цепи.

Сопротивление измеряется в омах (Ом ), килоомах (кОм

) и мегаомах (МОм ):

1кОм = 1000 Ом ;
1МОм = 1000 кОм = 1000000 Ом .

Промышленностью выпускаются резисторы различных номиналов в диапазоне сопротивлений от 0,01 Ом до 1ГОм. Числовые значения сопротивлений установлены стандартом, поэтому при изготовлении резисторов величину сопротивления выбирают из специальной таблицы предпочтительных чисел:

1,0 ; 1,1 ; 1,2 ; 1,5 ; 2,0 ; 2,2 ; 2,7 ; 3,0 ; 3,3 ; 3,9 ; 4,3 ; 4,7 ; 5,6 ; 6,2 ; 6,8 ; 7,5 ; 8,2 ; 9,1

Нужное числовое значение сопротивления получают путем деления или умножения этих чисел на 10 .

Номинальное значение сопротивления указывается на корпусе резистора в виде кода с использованием буквенно-цифровой , цифровой или цветовой маркировки

.

Буквенно-цифровая маркировка .

При использовании буквенно-цифровой маркировки единицу измерения Ом обозначают буквами «Е » и «R », единицу килоом буквой «К », а единицу мегаом буквой «М ».

а) Резисторы с сопротивлениями от 1 до 99 Ом маркируют буквами «Е » и «R ». В отдельных случаях на корпусе может указываться только полная величина сопротивления без буквы. На зарубежных резисторах после числового значения ставят значок ома «Ω »:

3R — 3 Ом
10Е — 10 Ом
47R — 47 Ом
47Ω – 47 Ом
56 – 56 Ом

б) Резисторы с сопротивлениями от 100 до 999 Ом выражают в долях килоома и обозначают буквой «К ». Причем букву, обозначающую единицу измерения, ставят на месте нуля или запятой. В некоторых случаях может указываться полная величина сопротивления с буквой «

R » на конце, или только одно числовое значение величины без буквы:

К12 = 0,12 кОм = 120 Ом
К33 = 0,33 кОм = 330 Ом
К68 = 0,68 кОм = 680 Ом
360R — 360 Ом

в) Сопротивления от 1 до 99 кОм выражают в килоомах и обозначают буквой «К »:

2К0 — 2кОм
10К — 10 кОм
47К — 47 кОм
82К — 82 кОм

г) Сопротивления от 100 до 999 кОм выражают в долях мегаома и обозначают буквой «М ». Букву ставят на месте нуля или запятой:

М18 = 0,18 МОм = 180 кОм
М47 = 0,47 МОм = 470 кОм

М91 = 0,91 МОм = 910 кОм

д) Сопротивления от 1 до 99 МОм выражают в мегаомах и обозначают буквой «М »:

— 1 МОм
10М — 10 МОм
33М — 33 МОм

е) Если номинальное сопротивление выражено целым числом с дробью, то буквы Е , R , К и М , обозначающие единицу измерения, ставят на месте запятой, разделяя целую и дробную части:

R22 – 0,22 Ом
1Е5 — 1,5 Ом
3R3 — 3,3 Ом
1К2 — 1,2 кОм
6К8 — 6,8 кОм
3М3 — 3,3 МОм

Цветовая маркировка .

Цветовая маркировка обозначается четырьмя или пятью цветными кольцами и начинается слева направо. Каждому цвету соответствует свое числовое значение. Кольца сдвинуты к одному из выводов резистора и первым считается кольцо, расположенное у самого края.

Если размеры резистора не позволяют разместить маркировку ближе к одному из выводов, то ширина первого кольца делается примерно в два раза больше других.

Отчет сопротивления резистора ведут слева направо. Резисторы с величиной допуска ±20% (о допуске будет сказано ниже) маркируются четырьмя кольцами: первые два обозначают в Омах, третье кольцо является множителем , а четвертое — обозначает допуск или класс точности резистора. Четвертое кольцо наносится с видимым разрывом от остальных и располагается у противоположного вывода резистора.

Резисторы с величиной допуска 0,1…10% маркируются пятью цветовыми кольцами: первые три – численная величина сопротивления в Омах, четвертое – множитель, и пятое кольцо – допуск. Для определения величины сопротивления пользуются специальной таблицей.

Например. Резистор маркирован четырьмя кольцами:

красное — (2 )
фиолетовое — (7 )
красное — (100 )
серебристое — (10% )
Значит: 27 Ом х 100 = 2700 Ом = 2,7 кОм с допуском ±10% .

Резистор маркирован пятью кольцами:

красное — (2 )
фиолетовое (7 )
красное (2 )
красное (100 )
золотистое (5% )
Значит: 272 Ома х 100 = 27200 Ом = 27,2 кОм с допуском ±5%

Иногда возникает трудность с определением первого кольца. Здесь надо запомнить одно правило: начало маркировки не будет начинаться с черного, золотистого и серебристого цвета .

И еще момент. Если нет желания возиться с таблицей, то в интернете есть программы онлайн калькуляторы, предназначенные для подсчета сопротивления по цветным кольцам. Программы можно скачать и установить на компьютер или смартфон. Также о цветовой и буквенно-цифровой маркировке можно почитать в статье.

Цифровая маркировка .

Цифровая маркировка наносится на корпуса SMD компонентов и маркируется тремя или четырьмя цифрами.

При трехзначной маркировке первые две цифры обозначают численную величину сопротивления в Омах, третья цифра обозначает множитель . Множителем является число 10 возведенное в степень третьей цифры:

221 – 22 х 10 в степени 1 = 22 Ом х 10 = 220 Ом ;
472 – 47 х 10 в степени 2 = 47 Ом х 100 = 4700 Ом = 4,7 кОм ;
564 – 56 х 10 в степени 4 = 56 Ом х 10000 = 560000 Ом = 560 кОм ;
125 – 12 х 10 в степени 5 = 12 Ом х 100000 = 12000000 Ом = 1,2 МОм .

Если последняя цифра ноль , то множитель будет равен единице , так как десять в нулевой степени равно единице:

100 – 10 х 10 в степени 0 = 10 Ом х 1 = 10 Ом ;
150 – 15 х 10 в степени 0 = 15 Ом х 1 = 15 Ом ;
330 – 33 х 10 в степени 0 = 33 Ом х 1 = 33 Ом .

При четырехзначной маркировке первые три цифры также обозначают численную величину сопротивления в Омах, третья цифра обозначает множитель. Множителем является число 10 возведенное в степень третьей цифры:

1501 – 150 х 10 в степени 1 = 150 Ом х 10 = 1500 Ом = 1,5 кОм ;
1602 – 160 х 10 в степени 2 = 160 Ом х 100 = 16000 Ом = 16 кОм ;
3243 – 324 х 10 в степени 3 = 324 Ом х 1000 = 324000 Ом = 324 кОм .

1.2. Допуск (класс точности) резистора.

Вторым важным параметром резистора является допускаемое отклонение фактического сопротивления от номинального значения и определяется допуском (классом точности).

Допускаемое отклонение выражается в процентах и указывается на корпусе резистора в виде буквенного кода , состоящего из одной буквы. Каждой букве присвоено определенное числовое значение допуска, пределы которого определены ГОСТ 9964-71 и приведены в таблице ниже:

Наиболее распространенные резисторы выпускаются с допуском 5%, 10% и 20%. Прецизионные резисторы, применяемые в измерительной аппаратуре, имеют допуски 0,1%, 0,2%, 0,5%, 1%, 2%. Например, у резистора с номинальным сопротивлением 10 кОм и допуском 10% фактическое сопротивление может быть в пределах от 9 до 11 кОм ±10%.

На корпусе резистора допуск указывается после номинального сопротивления и может состоять из буквенного кода или цифрового значения в процентах.

У резисторов с цветовой маркировкой допуск указывается последним цветным кольцом: серебристый цвет – 10%, золотистый – 5%, красный – 2%, коричневый – 1%, зеленый – 0,5%, голубой – 0,25%, фиолетовый – 0,1%. При отсутствии кольца допуска резистор имеет допуск 20%.

1.3. Номинальная мощность рассеивания.

Третьим важным параметром резистора является его мощность рассеивания

При прохождении тока через резистор на нем выделяется электрическая энергия (мощность) в виде тепла, которое сначала повышает температуру тела резистора, а затем за счет теплопередачи переходит в воздух. Поэтому мощностью рассеивания называют ту наибольшую мощность тока, которую резистор способен длительное время выдерживать и рассеивать в виде тепла без ущерба потери своих номинальных параметров.

Поскольку слишком высокая температура тела резистора может привести его к выходу из строя, то при составлении схем задается величина, которая указывает на способность резистора рассеивать ту или иную мощность без перегрева.

За единицу измерения мощности принят ватт (Вт).

Например. Допустим, что через резистор сопротивлением 100 Ом течет ток 0,1 А, значит, резистор рассеивает мощность в 1 Вт. Если же резистор будет меньшей мощности, то он быстро перегреется и выйдет из строя.

В зависимости от геометрических размеров резисторы могут рассеивать определенную мощность, поэтому резисторы разной мощности отличаются размерами: чем больше размер резистора, тем больше его номинальная мощность, тем большую силу тока и напряжение он способен выдержать.

Резисторы выпускаются с мощностью рассеивания 0,125 Вт, 0,25 Вт, 0,5 Вт, 1 Вт, 2 Вт, 3 Вт, 5 Вт, 10 Вт, 25 Вт и более.

На резисторах, начиная с 1 Вт и выше, величина мощности указывается на корпусе в виде цифрового значения, тогда как малогабаритные резисторы приходится определять на «глаз».

С приобретением опыта определение мощности малогабаритных резисторов не вызывает никаких затруднений. На первое время в качестве ориентира для сравнения можно использовать обычную спичку . Более подробно прочитать про мощность и дополнительно посмотреть видеоролик можно в статье.

Однако с размерами есть небольшой нюанс, который надо учитывать при выполнении монтажа: габариты отечественных и зарубежных резисторов одинаковой мощности немного отличаются друг от друга — отечественные резисторы чуть больше своих зарубежных собратьев .

Резисторы можно разделить на две группы: резисторы постоянного сопротивления (постоянные резисторы) и резисторы переменного сопротивления (переменные резисторы).

2. Резисторы постоянного сопротивления (постоянные резисторы).

Постоянным считается резистор, сопротивление которого в процессе работы остается неизменным . Конструктивно такой резистор представляет собой керамическую трубку, на поверхность которой нанесен токопроводящий слой, обладающий определенным омическим сопротивлением. По краям трубки напрессованы металлические колпачки, к которым приварены выводы резистора, сделанные из облуженной медной проволоки. Сверху корпус резистора покрыт влагостойкой цветной эмалью.

Керамическую трубку называют резистивным элементом и в зависимости от типа токопроводящего слоя, нанесенного на поверхность, резисторы разделяются на непроволочные и проволочные .

Непроволочные резисторы используются для работы в электрических цепях постоянного и переменного тока, в которых протекают сравнительно небольшие токи нагрузки. Резистивный элемент резистора выполнен в виде тонкой полупроводящей пленки , нанесенной на керамическое основание.

Полупроводящая пленка называется резистивным слоем и изготавливается из пленки однородного вещества толщиной 0,1 – 10 мкм (микрометр) или из микрокомпозиций . Микрокомпозиции могут быть выполнены из углерода, металлов и их сплавов, из окислов и соединений металлов, а также в виде более толстой пленки (50 мкм), состоящей из размельченной смеси проводящего вещества.

В зависимости от состава резистивного слоя резисторы разделяются на углеродистые, металлопленочные (металлизированные), металлодиэлектрические, металлоокисные и полупроводниковые. Наиболее широкое применение получили металлопленочные и углеродистые композиционные постоянные резисторы. Из резисторов отечественного производства можно выделить МЛТ, ОМЛТ (металлизированный, лакированный эмалью, теплостойкий), ВС (углеродистые) и КИМ, ТВО (композиционные).

Непроволочные резисторы отличаются малыми размерами и массой, низкой стоимостью, возможностью применения на высоких частотах до 10 ГГц. Однако они недостаточно стабильны, так как их сопротивление зависит от температуры, влажности, приложенной нагрузки, продолжительности работы и т.п. Но все же положительные свойства непроволочных резисторов настолько значительны, что именно они получили наибольшее применение.

2.2. Проволочные резисторы.

Проволочные резисторы применяются в электрических цепях постоянного тока. При изготовлении резистора на его корпус в один или два слоя наматывается тонкая проволока, сделанная из никелина, нихрома, константана или других сплавов с высоким удельным электрическим сопротивлением. Высокое удельное сопротивление провода позволяет выполнить резистор с минимальным расходом материалов и небольших размеров. Диаметр применяемых проводов определяется плотностью тока, проходящего через резистор, технологическими параметрами, надежностью и стоимостью, и начинается с 0,03 – 0,05 мм.

Для защиты от механических или климатических воздействий и для закрепления витков резистор покрывается лаками и эмалями или герметизируется. Вид изоляции влияет на теплостойкость, электрическую прочность и наружный диаметр провода: чем больше диаметр провода, тем толще слой изоляции и тем выше электрическая прочность.

Наибольшее применение нашли провода в эмалевой изоляции ПЭ (эмаль), ПЭВ (высокопрочная эмаль), ПЭТВ (теплостойкая эмаль), ПЭТК (теплостойкая эмаль), достоинством которой является небольшая толщина при достаточно высокой электрической прочности. Распространенными резисторами большой мощности являются проволочные эмалированные резисторы типа ПЭВ, ПЭВТ, С5-35 и др.

По сравнению с непроволочными резисторами проволочные отличаются более высокой стабильностью. Они могут работать при более высоких температурах, выдерживают значительные перегрузки. Однако они сложнее в производстве, дороже и малопригодны для использования на частотах выше 1- 2 МГц, так как обладают высокой собственной емкостью и индуктивностью, которые проявляются уже на частотах в несколько килогерц.

Поэтому в основном их применяют в цепях постоянного тока или тока низких частот, там, где требуются высокие точности и стабильность работы, а также способность выдерживать значительные токи перегрузки вызывающие значительный перегрев резистора.

С появлением микроконтроллеров современная техника стала более функциональнее и одновременно с этим намного миниатюрнее. Использование микроконтроллеров позволило упростить электронные схемы и тем самым уменьшить потребление тока устройствами, что сделало возможным миниатюризировать элементную базу. На рисунке ниже показаны SMD резисторы, которые припаиваются на плату со стороны печатного монтажа.

На принципиальных схемах постоянные резисторы, независимо от их типа, изображают в виде прямоугольника , а выводы резистора изображают в виде линий, проведенных от боковых сторон прямоугольника. Такое обозначение принято повсеместно, однако в некоторых зарубежных схемах используется обозначение резистора в форме зубчатой линии (пилы).

Рядом с условным обозначением ставят латинскую букву «R » и порядковый номер резистора в схеме, а также указывают его номинальное сопротивление в единицах измерения Ом, кОм, МОм.

Значение сопротивления от 0 до 999 Ом обозначают в омах , но единицу измерения не ставят:

15 — 15 Ом
680 – 680 Ом
920 — 920 Ом

На некоторых зарубежных схемах для обозначения Ом ставят букву R :

1R3 — 1,3 Ом
33R – 33 Ом
470R — 470 Ом

Значение сопротивления от 1 до 999 кОм обозначают в килоомах с добавлением буквы «к »:

1,2к — 1,2 кОм
10к — 10 кОм
560к — 560 кОм

Значение сопротивления от 1000 кОм и больше обозначают в единицах мегаом с добавлением буквы «М »:

— 1 МОм
3,3М — 3,3 МОм
56М — 56 МОм

Резистор применяют согласно мощности, на которую он рассчитан, и которую может выдержать без риска быть испорченным при прохождении через него электрического тока. Поэтому на схемах внутри прямоугольника прописывают условные обозначения, указывающие мощность резистора: двойной косой чертой обозначают мощность 0,125 Вт; прямой чертой, расположенной вдоль значка резистора, обозначают мощность 0,5 Вт; римскими цифрами обозначается мощность от 1 Вт и выше.

4. Последовательное и параллельное соединение резисторов.

Очень часто возникает ситуация когда при конструировании какого-либо устройства под рукой не оказывается резистора с нужным сопротивлением, но зато есть резисторы с другими сопротивлениями. Здесь все очень просто. Зная расчет последовательного и параллельного соединения можно собрать резистор с любым номиналом.

При последовательном соединении резисторов их общее сопротивление Rобщ равно сумме всех сопротивлений резисторов, соединенных в эту цепь:

Rобщ = R1 + R2 + R3 + … + Rn

Например. Если R1 = 12 кОм, а R2 = 24 кОм, то их общее сопротивление Rобщ = 12 + 24 = 36 кОм.

При параллельном соединении резисторов их общее сопротивление уменьшается и всегда меньше сопротивления каждого отдельно взятого резистора:

Допустим, что R1 = 11 кОм, а R2 = 24 кОм, тогда их общее сопротивление будет равно:

И еще момент: при параллельном соединении двух резисторов с одинаковым сопротивлением, их общее сопротивление будет равно половине сопротивления каждого из них.

Из приведенных примеров понятно, что если хотят получить резистор с бо́льшим сопротивлением, то применяют последовательное соединение, а если с меньшим, то параллельное. А если остались вопросы, почитайте статью , в которой способы соединения рассказаны более подробно.

Ну и в дополнении к прочитанному посмотрите видеоролик о резисторах постоянного сопротивления.

Ну вот, в принципе и все, что хотел сказать о резисторе в целом и отдельно о резисторах постоянного сопротивления . Во второй части статьи мы познакомимся с .
Удачи!

Литература:
В. И. Галкин — «Начинающему радиолюбителю», 1989 г.
В. А. Волгов — «Детали и узлы радиоэлектронной аппаратуры», 1977 г.
В. Г. борисов — «Юный радиолюбитель», 1992 г.

Резисторы керамические проволочные цементные – постоянные резисторы, номинальное сопротивление в зависимости от номинала составляет от 0,01 Ом до 100 кОм , рассеиваемая мощность – 5Вт, 10Вт, 15Вт, 25Вт . Предназначены для эксплуатации в цепях постоянного или переменного тока, обеспечивая ограничение силы тока и распределение напряжения.

Конструктивно проволочные резисторы выполнены в виде трубчатого основания из керамики (чистый глинозём Al 2 O 3), в качестве резистивного элемента используется проволочный проводник (медно-никелевый или хромово-никелевый сплав) с высоким удельным сопротивлением. Основание с обмоткой помещено в литой прямоугольный корпус из стеатитовой керамики и закапсулировано кремнезёмом (диоксид кремния SiO 2).

Монолитная керамическая конструкция резисторов обладает высокими характеристиками огнестойкости, влагостойкости и способностью к самозатуханию.

Вывода керамических резисторов – гибкие осевые аксиальные проволочного типа. В качестве материала выводов используется луженая медь. Монтаж осуществляется с использованием пайки по THT-технологии – вывода монтируются непосредственно в сквозные отверстия печатной платы.

Положение монтажа – любое, но следует помнить о резистивных особенностях, сопровождающихся нагревом корпуса резистора. Поэтому, не рекомендуется размещение резисторов на близком расстоянии к печатной плате или термочувствительным элементам.

Допустимое отклонение сопротивления цементных аксиальных резисторов составляет ±5% . Ряд промежуточных значений номинальных сопротивлений – Е24 E24 — один из рядов постоянных резисторов, который является результатом стандартизации номинальных сопротивлений резисторов. . При переменном токе предельное рабочее напряжение составляет 1500В , при постоянном токе – 1000В . Рабочая повышенная температура среды не превышает +275°С , пониженная – до -55°С . Сопротивление изоляции составляет не менее 1000 МОм .

При подборе необходимого номинала расчет рекомендуется проводить, используя гибкий , с помощью которого можно определить общее параллельное или последовательное сопротивление резисторов , а также сопротивление резисторов в цепи.

В представлены особенности конструкции и характеристики мощных резисторов С5-35В, С5-36В, ПЭВ, ПЭВР, RX24 и SQP.

Применяются мощные керамические резисторы в различной промышленной электронике, радио- и телевизионных приемниках, блоках питания и управления, усилителях, автомобильной электронике, а также в качестве испытательной нагрузки или нагревательных элементов (например, в видеокамерах наружного видеонаблюдения).

Более подробные характеристики представленных мощных керамических цементных резисторов , а также расшифровка маркировки, габаритные и установочные размеры приведены ниже.

Гарантийный срок работы поставляемых нашей компанией мощных резисторов составляет 2 года , что подкрепляется соответствующими документами по качеству.

Окончательная цена на мощные проволочные керамические цементные резисторы зависит от количества, сроков поставки и формы оплаты.

Продолжение статьи о начале занятий электроникой. Для тех, кто решился начать. Рассказ о деталях.

Радиолюбительство до сих пор является одним из самых распространенных увлечений, хобби. Если в начале своего славного пути радиолюбительство затрагивало в основном конструирование приемников и передатчиков, то с развитием электронной техники расширялся диапазон электронных устройств и круг радиолюбительских интересов.

Конечно, такие сложные устройства, как, например, видеомагнитофон, проигрыватель компакт-дисков, телевизор или домашний кинотеатр у себя дома собирать не станет даже самый квалифицированный радиолюбитель. А вот ремонтом техники промышленного производства занимаются очень многие радиолюбители, причем достаточно успешно.

Другим направлением является конструирование электронных схем или доработка «до класса люкс» промышленных устройств.

Диапазон в этом случае достаточно велик. Это устройства для создания «умного дома», преобразователи 12…220В для питания телевизоров или звуковоспроизводящих устройств от автомобильного аккумулятора, различные терморегуляторы. Также очень популярны , а также многое другое.

Передатчики и приемники отошли на последний план, а вся техника называется теперь просто электроникой. И теперь, пожалуй, следовало бы называть радиолюбителей как-то иначе. Но исторически сложилось так, что другого названия просто не придумали. Поэтому пусть будут радиолюбители.

Компоненты электронных схем

При всем разнообразии электронных устройств они состоят из радиодеталей. Все компоненты электронных схем можно разделить на два класса: активные и пассивные элементы.

Активными считаются радиодетали, которые обладают свойством усиливать электрические сигналы, т.е. обладающие коэффициентом усиления. Нетрудно догадаться, что это транзисторы и все, что из них делается: операционные усилители, логические микросхемы, и многое другое.

Одним словом все те элементы, у которых маломощный входной сигнал управляет достаточно мощным выходным. В таких случаях говорят, что коэффициент усиления (Кус) у них больше единицы.

К пассивным относятся такие детали, как резисторы, и т.п. Одним словом все те радиоэлементы, которые имеют Кус в пределах 0…1! Единицу тоже можно считать усилением: «Однако, не ослабляет». Вот сначала и рассмотрим пассивные элементы.

Резисторы

Являются самыми простыми пассивными элементами. Основное их назначение ограничить ток в электрической цепи. Простейшим примером является включение светодиода, показанное на рисунке 1. С помощью резисторов также подбирается режим работы усилительных каскадов при различных .

Рисунок 1. Схемы включения свтодиода

Свойства резисторов

Раньше резисторы назывались сопротивлениями, это как раз их физическое свойство. Чтобы не путать деталь с ее свойством сопротивления переименовали в резисторы .

Сопротивление, как свойство присуще всем проводникам, и характеризуется удельным сопротивлением и линейными размерами проводника. Ну, примерно так же, как в механике удельный вес и объем.

Формула для подсчета сопротивления проводника: R = ρ*L/S, где ρ удельное сопротивление материала, L длина в метрах, S площадь сечения в мм2. Нетрудно увидеть, что чем длиннее и тоньше провод, тем больше сопротивление.

Можно подумать, что сопротивление не лучшее свойство проводников, ну просто препятствует прохождению тока. Но в ряде случаев как раз это препятствие является полезным. Дело в том, что при прохождении тока через проводник на нем выделяется тепловая мощность P = I 2 * R. Здесь P, I, R соответственно мощность, ток и сопротивление. Эта мощность используется в различных нагревательных приборах и лампах накаливания.

Резисторы на схемах

Все детали на электрических схемах показываются с помощью УГО (условных графических обозначений). УГО резисторов показаны на рисунке 2.

Рисунок 2. УГО резисторов

Черточки внутри УГО обозначают мощность рассеяния резистора. Сразу следует сказать, что если мощность будет меньше требуемой, то резистор будет греться, и, в конце концов, сгорит. Для подсчета мощности обычно пользуются формулой, а точнее даже тремя: P = U * I, P = I 2 * R, P = U 2 / R.

Первая формула говорит о том, что мощность, выделяемая на участке электрической цепи, прямо пропорциональна произведению падения напряжения на этом участке на ток через этот участок. Если напряжение выражено в Вольтах, ток в Амперах, то мощность получится в ваттах. Таковы требования системы СИ.

Рядом с УГО указывается номинальное значение сопротивления резистора и его порядковый номер на схеме: R1 1, R2 1К, R3 1,2К, R4 1К2, R5 5М1. R1 имеет номинальное сопротивление 1Ом, R2 1КОм, R3 и R4 1,2КОм (буква К или М может ставиться вместо запятой), R5 — 5,1МОм.

Современная маркировка резисторов

В настоящее время маркировка резисторов производится с помощью цветных полос. Самое интересное, что цветовая маркировка упоминалась в первом послевоенном журнале «Радио», вышедшем в январе 1946 года. Там же было сказано, что вот, это новая американская маркировка. Таблица, объясняющая принцип «полосатой» маркировки показана на рисунке 3.

Рисунок 3. Маркировка резисторов

На рисунке 4 показаны резисторы для поверхностного монтажа SMD, которые также называют «чип — резистор». Для любительских целей наиболее подходят резисторы типоразмера 1206. Они достаточно крупные и имеют приличную мощность, целых 0,25Вт.

На этом же рисунке указано, что максимальным напряжением для чип резисторов является 200В. Такой же максимум имеют и резисторы для обычного монтажа. Поэтому, когда предвидится напряжение, например 500В лучше поставить два резистора, соединенных последовательно.

Рисунок 4. Резисторы для поверхностного монтажа SMD

Чип резисторы самых маленьких размеров выпускаются без маркировки, поскольку ее просто некуда поставить. Начиная с размера 0805 на «спине» резистора ставится маркировка из трех цифр. Первые две представляют собой номинал, а третья множитель, в виде показателя степени числа 10. Поэтому если написано, например, 100, то это будет 10 * 1Ом = 10Ом, поскольку любое число в нулевой степени равно единице первые две цифры надо умножать именно на единицу.

Если же на резисторе написано 103, то получится 10 * 1000 = 10 КОм, а надпись 474 гласит, что перед нами резистор 47 * 10 000 Ом = 470 КОм. Чип резисторы с допуском 1% маркируются сочетанием букв и цифр, и определить номинал можно лишь пользуясь таблицей, которую можно отыскать в интернете.

В зависимости от допуска на сопротивление номиналы резисторов разделяются на три ряда, E6, E12, E24. Значения номиналов соответствуют цифрам таблицы, показанной на рисунке 5.

Рисунок 5.

Из таблицы видно, что чем меньше допуск на сопротивление, тем больше номиналов в соответствующем ряду. Если ряд E6 имеет допуск 20%, то в нем всего лишь 6 номиналов, в то время как ряд E24 имеет 24 позиции. Но это все резисторы общего применения. Существуют резисторы с допуском в один процент и меньше, поэтому среди них возможно найти любой номинал.

Кроме мощности и номинального сопротивления резисторы имеют еще несколько параметров, но о них пока говорить не будем.

Соединение резисторов

Несмотря на то, что номиналов резисторов достаточно много, иногда приходится их соединять, чтобы получить требуемую величину. Причин этому несколько: точный подбор при настройке схемы или просто отсутствие нужного номинала. В основном используется две схемы соединения резисторов: последовательное и параллельное. Схемы соединения показаны на рисунке 6. Там же приводятся и формулы для расчета общего сопротивления.

Рисунок 6. Схемы соединения резисторов и формулы для расчетов общего сопротивления

В случае последовательного соединения общее сопротивление равно просто сумме двух сопротивлений. Это как показано на рисунке. На самом деле резисторов может быть и больше. Такое включение бывает в . Естественно, что общее сопротивление будет больше самого большего. Если это будут 1КОм и 10Ом, то общее сопротивление получится 1,01КОм.

При параллельном соединении все как раз наоборот: общее сопротивление двух (и более резисторов) будет меньше меньшего. Если оба резистора имеют одинаковый номинал, то общее их сопротивление будет равно половине этого номинала. Можно так соединить и десяток резисторов, тогда общее сопротивление будет как раз десятая часть от номинала. Например, соединили в параллель десять резисторов по 100 ОМ, тогда общее сопротивление 100 / 10 = 10 Ом.

Следует отметить, что ток при параллельном соединении согласно закону Кирхгофа разделится на десять резисторов. Поэтому мощность каждого из них потребуется в десять раз ниже, чем для одного резистора.

Продолжение читайте в следующей статье.

Прежде всего, определимся с понятием и обозначением сопротивления, как электрической величины. Согласно теории сопротивление — физическая величина, характеризующая свойства проводника препятствовать прохождению электрического тока. В международной системе единиц (СИ) единицей измерения сопротивления является Ом (Ω). Для электротехники это относительно небольшая величина, поэтому мы чаще будем иметь дело с килоомами (кОм) и мегаомами (МОм). Для этого нужно усвоить следующую табличку:

1 кОм = 1000 Ом;
1 Мом = 1000 кОм;

И наоборот:

1 Ом = 0.001 кОм;
1 кОм = 0.001 Мом;

Ничего сложного, но знать это надо твердо.

Теперь о номиналах (величинах). Конечно, промышленность не выпускает для радиолюбителей резисторов со всеми номиналами. Изготовление высокоточных резисторов – дело трудоемкое и используются такие резисторы лишь в специальной высокоточной аппаратуре. Вы, к примеру, не найдете в обычном магазине резистора на 1.9 кОм и в такой точности чаще всего нет необходимости – она нужна редко, а если нужна, то для этого существуют подстроечные резисторы.

Весь стандартный ряд, с которым мы будем сталкиваться, я здесь приводить не буду – он достаточно длинный и учить его специально не стоит. Лучше научимся отличать один резистор от другого. Маркировать приборы могут по-разному. Самая удобная, по моему мнению, была цифровая маркировка. Делалась она, к примеру, на самых ходовых в свое время резисторах типа МЛТ.

Одного взгляда на резистор было достаточно, чтобы узнать какое у него сопротивление

К примеру, на втором сверху резисторе читаем 2,2 и ниже К5% . Номинал этого резистора – 2. 2 килоома с точностью 5%. Для мегаомных резисторов используется «М» вместо «К» а омы обозначаются буквами «R», «Е» или вообще без буквы:

470 — 470 Ом
18Е — 18 Ом

Очень часто любая из букв может стоять вместо запятой:

2к2 – 2,2 килоома
М15 – 0,15 мегаом или 150 килоом

Вот и вся хитрость. Еще один параметр – мощность резистора. Чем выше мощность, тем больший ток может выдержать резистор без разрушения (сгорания). Снова вернемся к верхнему рисунку. Здесь резисторы имеют следующую мощность (сверху вниз) 2 Вт, 1 Вт, 0.5 Вт, 0.25 Вт, 0.125 Вт. Первые три настолько велики, что на них даже нашлось место для маркировки мощности: МЛТ-2, МЛТ-1, МЛТ-0.5. Остальные на глаз. Конечно, выпускаются (но большинство, увы, выпускалось) и другие типы (и мощности) с «человеческой» маркировкой, перечислять я их не буду, а принцип обозначения у них тот же.

ПЭВР-30, к примеру, выглядит как приличных размеров цилиндр, но маркируется так же

Но эта мода уже практически отошла, взамен цифр появились цветные полоски и специальные коды и с этим придется мириться.

Что это за резистор и каков его номинал? Для этого придется обратиться к специальным таблицам, которые я здесь и привожу.

Как определить номинал смд резистора

В современной электронике в большинстве случаев используются элементы поверхностного монтажа. Среди них SMD-резисторы, они нужны для уменьшения массогабаритных показателей за счет увеличения числа смонтированных компонентов на 1 квадратном сантиметре печатной платы. Трудностью является не только монтаж мелких компонентов, но и расчет их номинала. Распознать характеристики элемента можно, если расшифровать что на нем написано. Вообще для компонентов поверхностного монтажа используют кодовую кодировку, она бывает цифровой или буквенной.

Чаще всего встречаются SMD-резисторы, в которых используются цифровые обозначения, их легко можно рассчитать с помощью онлайн калькулятора. Причем зная сопротивление, вы узнаете какая должна быть маркировка SMD-резисторов. А также если у вас есть на руках элемент неизвестной величины, вы можете расшифровать значение его сопротивления. 1=4700 Ом = 4,7 кОм с допуском в 1%

Если у компонента дробная величина, то в его шифре роль точки играет буква R, тогда расчет имеет вид:

Последний вид маркировки EIA-96, к сожалению её наш онлайн калькулятор не поддерживает. Она относится к буквенно-цифровым обозначением. Но вы легко можете рассчитать величину по таблице:

Здесь первые две цифры – содержат информацию о числовой части номинала, а последняя буква – это множитель.

Чтобы безошибочно и быстро определить сопротивление SMD-резистора, используйте возможности нашего онлайн калькулятора. Он также пригодится для быстрого подбора нужного сопротивления из кучи неизвестных элементов.

В современной электронике в большинстве случаев используются элементы поверхностного монтажа. Среди них SMD-резисторы, они нужны для уменьшения массогабаритных показателей за счет увеличения числа смонтированных компонентов на 1 квадратном сантиметре печатной платы. Трудностью является не только монтаж мелких компонентов, но и расчет их номинала. Распознать характеристики элемента можно, если расшифровать что на нем написано. Вообще для компонентов поверхностного монтажа используют кодовую кодировку, она бывает цифровой или буквенной.

Чаще всего встречаются SMD-резисторы, в которых используются цифровые обозначения, их легко можно рассчитать с помощью онлайн калькулятора. Причем зная сопротивление, вы узнаете какая должна быть маркировка SMD-резисторов. А также если у вас есть на руках элемент неизвестной величины, вы можете расшифровать значение его сопротивления.

Калькулятор маркировки SMD-резисторов предоставлен ниже:

Различают обозначение из 3 или 4 цифр. Чтобы узнать сопротивление, нужно понимать значение этих цифр. В первом случае первые 2 цифры – это числа, а третья – количество нулей. То есть маркировка 221 расшифровывается как 22 и 0, итого 220 Ом. Такие резисторы имеют погрешность от 2 до 10%.

Расчет сопротивления во втором случае подобен, здесь первые 3 знака – это цифры, а последний – количество нолей или степень, в которую нужно возвести множитель «10». 1=4700 Ом = 4,7 кОм с допуском в 1%

Если у компонента дробная величина, то в его шифре роль точки играет буква R, тогда расчет имеет вид:

Последний вид маркировки EIA-96, к сожалению её наш онлайн калькулятор не поддерживает. Она относится к буквенно-цифровым обозначением. Но вы легко можете рассчитать величину по таблице:

Здесь первые две цифры – содержат информацию о числовой части номинала, а последняя буква – это множитель.

Чтобы безошибочно и быстро определить сопротивление SMD-резистора, используйте возможности нашего онлайн калькулятора. Он также пригодится для быстрого подбора нужного сопротивления из кучи неизвестных элементов.

В общем, термин SMD (от англ. Surface Mounted Device) можно отнести к любому малогабаритному электронному компоненту, предназначенному для монтажа на поверхность платы по технологии SMT (технология поверхностного монтажа).

SMT технология (от англ. Surface Mount Technology ) была разработана с целью удешевления производства, повышению эффективности изготовления печатных плат с использованием более мелких электронных компонентов: резисторов, конденсаторов, транзисторов и т. д. Сегодня рассмотрим один из таких видов резисторов – SMD резистор.

SMD резисторы

SMD резисторы – это миниатюрные резисторы, предназначенные для поверхностного монтажа. SMD резисторы значительно меньше, чем их традиционный аналог. Они часто бывают квадратной, прямоугольной или овальной формы, с очень низким профилем.

Вместо проволочных выводов обычных резисторов, которые вставляются в отверстия печатной платы, у SMD резисторов имеются небольшие контакты, которые припаяны к поверхности корпуса резистора. Это избавляет от необходимости делать отверстия в печатной плате, и тем самым позволяет более эффективно использовать всю ее поверхность.

Типоразмеры SMD резисторов

В основном термин типоразмер включает в себя размер, форму и конфигурацию выводов (тип корпуса) какого-либо электронного компонента. Например, конфигурация обычной микросхемы, которая имеет плоский корпус с двусторонним расположением выводов (перпендикулярно плоскости основания), называется DIP.

Типоразмер SMD резисторов стандартизированы, и большинство производителей используют стандарт JEDEC. Размер SMD резисторов обозначается числовым кодом, например, 0603. Код содержит в себе информацию о длине и ширине резистора. Таким образом, в нашем примере код 0603 (в дюймах) длина корпуса составляет 0,060 дюйма, шириной 0,030 дюйма.

Такой же типоразмер резистора в метрической системе будет иметь код 1608 (в миллиметрах), соответственно длина равна 1,6 мм, ширина 0,8мм. Чтобы перевести размеры в миллиметры, достаточно размер в дюймах перемножить на 2,54.

Размеры SMD резисторов и их мощность

Размер резистора SMD зависит главным образом от необходимой мощности рассеивания. В следующей таблице перечислены размеры и технические характеристики наиболее часто используемых SMD резисторов.

Маркировка SMD резисторов

Из-за малого размера SMD резисторов, на них практически невозможно нанести традиционную цветовую маркировку резисторов.

В связи с этим был разработан особый способ маркировки. Наиболее часто встречающаяся маркировка содержит три или четыре цифры, либо две цифры и букву, имеющая название EIA-96.

Маркировка с 3 и 4 цифрами

В этой системе первые две или три цифры обозначают численное значение сопротивления резистора, а последняя цифра показатель множителя. Эта последняя цифра указывает степень, в которую необходимо возвести 10, чтобы получить окончательный множитель.

Еще несколько примеров определения сопротивлений в рамках данной системы:

  • 450 = 45 х 10 0 равно 45 Ом
  • 273 = 27 х 10 3 равно 27000 Ом (27 кОм)
  • 7992 = 799 х 10 2 равно 79900 Ом (79,9 кОм)
  • 1733 = 173 х 10 3 равно 173000 Ом (173 кОм)

Буква “R” используется для указания положения десятичной точки для значений сопротивления ниже 10 Ом. Таким образом, 0R5 = 0,5 Ом и 0R01 = 0,01 Ом.

Маркировка EIA-96

SMD резисторы повышенной точности (прецизионные) в сочетании с малыми размерами, создали необходимость в новой, более компактной маркировке. В связи с этим был создан стандарт EIA-96. Данный стандарт предназначен для резисторов с допуском по сопротивлению в 1%.

Эта система маркировки состоит из трех элементов: две цифры указывают код номинала резистора, а следующая за ними буква определяет множитель. Две цифры представляют собой код, который дает трехзначное число сопротивления (см. табл.)

Например, код 04 означает 107 Ом, а 60 соответствует 412 Ом. Множитель дает конечное значение резистора, например:

  • 01А = 100 Ом ±1%
  • 38С = 24300 Ом ±1%
  • 92Z = 0.887 Ом ±1%

Онлайн калькулятор SMD резисторов

Этот калькулятор поможет вам найти величину сопротивления SMD резисторов. Просто введите код, написанный на резисторе и его сопротивление отразится внизу.

Калькулятор может быть использован для определения сопротивления SMD резисторов, которые маркированы 3 или 4 цифрами, а так же по стандарту EIA-96 (2 цифры + буква).

Хотя мы сделали все возможное, чтобы проверить функцию данного калькулятора, мы не можем гарантировать, что он вычисляет правильные значения для всех резисторов, поскольку иногда производители могут использовать свои пользовательские коды.

Поэтому чтобы быть абсолютно уверенным в значении сопротивления, лучше всего дополнительно измерить сопротивление с помощью мультиметра.

Похожие записи:

46 комментариев

Спасибо, очень удобный справочник.

Спасибо Вам за прекрасную и необходимую работу!

Полезная информация.Просто,удобно и понятно.Спасибо!

Все бы ничего, почему калькулятор не считаетв EIA?

Вроде все считает..

Буковку «С» нужно ввести после номинала

Доброго всем дня. На резисторе (СМД) написанно Е22 измерить не получается ,так как корозия уничтожила выводы. Стоит в десеке (переключатель спутниковых конвертеров) Прочитал только под микроскопом очень маленький размер. На глаз длинна не более 1,5мм. Подскажите кто силён.

На обычных резисторах этот номинал означает 22 Ома

Привет, а не могли бы сжато написать если не трудно: что такое смд резистор, его предназначение, сколько минимально ом и сколько максимально? Просто я только начал пытаться учить смд компоненты и сейчас тяжело усваиваю инфу, мне нужно сжато суть выучить смд резисторы, диоы и кандеры, что это, предназначение их, мощность мин и макс и как прозваниваются!

смд — маленький, без проводков, на плату сразу припаивать к дорожкам
предназначение — Сопротивляться прохождению тока (от ангельского Резист — Сопротивление)
минимально — Ноль (0) Ом (без приставки Омы — маленькое значение)
Максимально — Сколько повезёт (ххх) МегаОм (приставка Кило — среднее значение)

Прозванивается мультиметром на режиме Ʊ после предварительного замыкания измерительных контактов (эту цифру вычесть из измеренного сопротивления резистора). Измеренное значение Ноль при цифрах на маркировке говорит о коротком замыкании резистора внутри (сгорел). Сменой режима мультиметра можно найти нужный диапазон измерения, чтобы увидеть точное значение. Небольшое отличие от написанного номинала допустимо. Если на всех пределах показывает превышение предела — значит резистор в обрыве (сгорел). Как проводить измерения — написано в инструкции к измерительному прибору. Как работает сопротивление — описано в учебнике по физики, раздел про Закон Ома. Остальные компоненты также имеются в физике. Книга небольшая, прочитать можно один раз и потом на столе держать как справочник.

Маркировка smd резисторов калькулятор. Маркировка SMD резисторов

Маркировка резисторов

Простой калькулятор расчёта номинала резистора по цветам.

Кликая мышкой по цветам в таблице, раcкрашиваем резистор полосками.

В итоге получаем номинал и допуск нужного нам резистора.

Первая полоса, от которой ведётся отсчёт, обычно более широкая или находится ближе к выводу резистора.

Маркировка резисторов SMD

Прежде всего следует обратить внимание на относительно новый и не всем знакомый стандарт маркировки EIA-96, который состоит из трёх символов — двух цифр и буквы. Компактность написания компенсируется неудобством расшифровки кода с помощью таблицы.

Трёхсимвольная маркировка EIA96

Кодировка планарных элементов (SMD) в стандарте EIA-96 предусматривает определение номинала из трёх символов маркировки для прецизионных (высокоточных) резисторов с допуском 1%.
Первые две цифры — код номинала от 01 до 96 соответствует числу номинала от 100 до 976 согласно таблице.
Третий символ — буква — код множителя. Каждая из букв X , Y , Z , A , B , C , D , E , F , H , R , S соответствует множителю согласно таблице.
Номинал резистора определится произведением числа и множителя.
Принцип расшифровки кодов SMD резисторов стандартов E24 и E48 значительно проще, не требует таблиц и описан отдельно ниже.
Предлагается онлайн калькулятор для раскодировки резисторов EIA-96 , E24 , E48 .

Трёхсимвольная маркировка E24. Допуск 5%

Маркировка из трёх цифр. Первые две цифры — число номинала.
Третья цифра — десятичный логарифм множителя.
0=lg1, множитель 1.
1=lg10, множитель 10.
2=lg100, множитель 100.
3=lg1000, множитель 1000.

В данной статье используйте окно калькулятора выше, что и для EIA-96.

Четырёхсимвольная маркировка E48. Допуск 2%

Маркировка состоит из четырёх цифр. Первые три цифры — число номинала.
Четвёртая цифра — десятичный логарифм множителя.
0=lg1, множитель 1.
1=lg10, множитель 10.
2=lg100; Множитель 100.
3=lg1000, множитель 1000.
И т.д., соответственно количеству нулей множителя.
Произведение числа и множителя определит номинал резистора.
Можно использовать окно ввода ниже (только для E48 ), либо вводить 4 цифры в общее верхнее окно.

Введите код SMD резистора E48 .

Впишите код стандарта EIA-96 , либо 3 цифры E24 , либо 4 цифры E48

Сопротивление:


Таблица EIA-96

Код Число Код Число Код Число Число Число
01 100 25 178 49 316 73 562
02 102 26 182 50 324 74 576
03 105 27 187 51 332 75 590
04 107 28 191 52 340 76 604
05 110 29 196 53 348 77 619
06 113 30 200 54 357 78 634
07 115 31 205 55 365 79 649
08 118 32 210 56 374 80 665
09 121 33 215 57 383 81 681
10 124 34 221 58 392 82 698
11 127 35 226 59 402 83 715
12 130 36 232 60 412 84 732
13 133 37 237 61 422 85 750
14 137 38 243 62 432 86 768
15 140 39 249 63 442 87 787
16 143 40 255 64 453 88 806
17 147 41 261 65 464 89 825
18 150 42 267 66 475 90 845
19 154 43 274 67 487 91 866
20 158 44 280 68 499 92 887
21 162 45 287 69 511 93 909
22 165 46 294 70 523 94 931
23 169 47 301 71 536 95 953
24 174 48 309 72 549 96 976

Цветовая маркировка резисторов ,калькулятор резистора ,калькулятор smd резисторов,калькулятор резистора по цыетовым полоскам.

Опубліковано 17.05.2011

SMD-резисторы

SMD-резисторы типоразмера 0402 не маркируются, резисторы остальных типоразмеров маркируются различными способами, зависящими от типоразмера и допуска.

Резисторы с допуском 2%, 5% и 10% всех типоразмеров маркируются тремя цифрами, первые две из которых обозначают мантиссу, а последняя – показатель степени по основанию 10 для определения номинала резистора в Омах. При необходимости к значащим цифрам добавляется буква R для обозначения десятичной точки. Например, маркировка 513 означает, что резистор имеет номинал 51×10 3 Ом = 51 КОм.

Резисторы с допуском 1% типоразмеров от 0805 и выше маркируются четырмя цифрами, первые три из которых обозначают мантиссу, а последняя – показатель степени по основанию 10 для задания номинала резистора в Омах. Буква R также служит для обозначения десятичной точки. Например, маркировка 7501 означает, что резистор имеет номинал 750×10 1 Ом = 7.5 КОм.

Резисторы с допуском 1% типоразмера 0603 маркируются с использованием приведенной ниже таблицы EIA-96 двумя цифрами и одной буквой. Цифры задают код, по которому из таблицы определяют мантиссу, а буква – показатель степени по основанию 10 для определения номинала резистора в Омах. Например, маркировка 10C означает, что резистор имеет номинал 124×10 2 Ом = 12.4 КОм.

Код Значение Код Значение Код Значение Код Значение
01 100 13 133 25 178 37 237
02 102 14 137 26 182 38 243
03 105 15 140 27 187 39 249
04 107 16 143 28 191 40 255
05 110 17 147 29 196 41 261
06 113 18 150 30 200 42 267
07 115 19 154 31 205 43 274
08 118 20 158 32 210 44 280
09 121 21 162 33 215 45 287
10 124 22 165 34 221 46 294
11 127 23 169 35 226 47 301
12 130 24 174 36 232 48 309
S 10 -2 R 10 -1 A 10 0 B 10 +1
Код Значение Код Значение Код Значение Код Значение
49 316 61 422 73 562 85 750
50 324 62 432 74 576 86 768
51 332 63 442 75 590 87 787
52 340 64 453 76 604 88 806
53 348 65 464 77 619 89 825
54 357 66 475 78 634 90 845
55 365 67 487 79 649 91 866
56 374 68 499 80 665 92 887
57 383 69 511 81 681 93 909
58 392 70 523 82 698 94 931
59 402 71 536 83 715 95 953
60 412 72 549 84 732 96 976
C 10 +2 D 10 +3 E 10 +4 F 10 +5

Перемычки и резисторы с нулевым сопротивлением

Многие фирмы выпускают в качестве плавких вставок или перемычек специальные провода Jumper Wire с нормированными сопротивлением и диаметром (0. 6 мм, 0.8 мм) и
резисторы с “нулевым” сопротивлением. Резисторы выполняются в стандартном цилиндрическом корпусе с гибкими выводами (Zero-Ohm) или в стандартном корпусе для
поверхностного монтажа (Jumper Chip). Реальные значения сопротивления таких резисторов лежат в диапазоне единиц или десятков миллиом (~ 0.005…0.05 Ом). В цилиндрических
корпусах маркировка осуществляется черным кольцом посередине, в корпусах для поверхностного монтажа (0603, 0805, 1206…) маркировка обычно отсутствует либо наносится код “000” (возможно “0”).

Для начала, нужно отметить, маркировка на чип резисторах 0402-ого корпуса просто отсутствует, маркировка smd резисторов, имеющих другие типоразмеры, отличные от 0402-ого производиться так, как описывается далее.

Если SMD резисторы обладают допуском сопротивления 2%, 5% либо 10%, то они маркируются тремя цифрами: первая и вторая цифры – это обозначение мантиссу, цифра номер три является степенью под десятичное основание, следовательно — получим сопротивление резистора.

Например, резистор обладает кодом 452. Сочетание первых двух цифр «45» является мантиссой, а 2 — степенью, в результате получим 45 * 10² = 4,5 кОм

Бывает, что кроме цифровой маркировки на резисторах наносят латинскую букву R – которая, как бы, дополнительный множитель и служит, чтобы обозначать десятичную точку.

Маркировка SMD резисторов, типоразмеры которых более 0805, и обладающих точностью 1% производиться при помощи четырехзначного кода: комбинация первых трех цифр является обозначением мантиссу, а четвертый символ является степенью под десятичное основание. В результате, как и в описанном ранее варианте, получаем сопротивление резистора. Данный код тоже может содержать букву R, чтобы обозначить десятичную точку.

К примеру, резистор имеет код 4501. Сочетание первых трех цифр «450» — это обозначение мантиссу, а «1» является степенью, в результате получим 450 * 10 = 4,5 кОм.

Маркировка SMD резисторов, имеющих допуск в 1% и типоразмер 0603 производиться с использованием таблицы, которая располагается далее, при помощи двух цифр и буквы. Комбинация цифр является кодом, который помогает выбрать в таблице мантиссу, а буквой обозначают значение множителя, имеющего десятичное основание. В результате получим сопротивление.


К примеру, резистор обладает кодом 14R – комбинация первых двух цифр 14 – является кодом для таблицы, из которой видно, что требуемое число — это 137, а R – это десятка в первой степени, в результате получим 137 * 10 = 13,7 Ом

Цветовая маркировка резисторов

Резисторы и конденсаторы в SMD исполнении маркируются трех буквенным кодом, редко — четырех буквенным.
В коде первая и вторая цифры указывают на первое и второе число, а третья цифра — множитель. Цифра в множителе соответствует степени множителя.

SMD резисторы маркируются в Ом-ах, а конденсаторы в пикоФарадах.

К примеру.

резистор с обозначением 101 — первая цифра — 1, вторая — 0, множитель — х10 1 . Получаем 100 Ом.

Резистор с обозначением 473 — первая цифра — 4, вторая — 7, множитель — х10 3 . Получаем 47000 Ом или 47 кОм.

Резистор с обозначением 225 — первая цифра — 2, вторая — 2, множитель — х10 5 . Получаем 2200000 Ом или 2.2 мОм.

Некоторые производители используют буквы K и M для обозначения множителя.

При такой маркировке резисторы могут маркироваться более привычным способом, к примеру.

Маркировка резистора — 47K, указывает на сопротивление в 47 кОм

Маркировка 3K3 — указывает на сопротивление 3,3 кОм

Маркировка М27 — Указывает на сопротивление 0,27 мОм или 270 кОм.

Сопротивления резисторов менее 100 Ом маркируются при помощи буквы R или E. К примеру.

Резистор сопротивлением 27 Ом будет маркироваться как 27R или R27, редко E27.

Так же есть резисторы с нулевым сопротивлением или перемычки, они маркируются цифрой — 0

Типоразмер SMD резисторов и конденсаторов обозначается 4-мя цифрами (см. таблицу). Первая пара цифр обозначает длинну элемента, а вторая пара — ширину. В маркировке принято обозначать элементы в дюймах.

Расшифровка маркировки конденсаторов не отличается от резисторов, за исключением того, что результат мы получаем в пФ.

На практике SMD конденсаторы часто встречаются вообще без маркировки, за исключением электролитических SMD конденсаторов.

Devices) в переводе с английского означает «прибор, монтируемый на поверхность». SMD-компоненты в десятки раз меньше по размерам и массе, чем традиционные детали, благодаря этому достигается более высокая плотность их монтажа на устройств. В наше время электроника развивается огромными темпами, одно из направлений — это уменьшение габаритных размеров и веса приборов. SMD-компоненты — благодаря своим размерам, дешевизне, высокому качеству — получили огромное распространение и все больше вытесняют классические элементы с проволочными выводами.

На фото ниже представлены SMD-резисторы, размещенные на печатной плате. Можно увидеть, что, благодаря малым размерам элементов достигнута высокая плотность монтажа. Обычные детали вставляются в специальные отверстия в плате, а SMD-резисторы припаиваются к расположенным на поверхности печатной платы контактным дорожкам (пятачкам), что тоже упрощает разработку и сборку радиоэлектронных приборов. Благодаря возможности навесного монтажа радиокомпонентов стало возможным изготавливать печатные платы не только двухсторонними, но и многослойными, внешне напоминающими слоеный пирог.

В промышленном производстве пайка SMD-компонентов производится следующим методом: на контактные дорожки платы наносится специальная паяльная термопаста (флюс, перемешанный с порошком припоя), после чего робот располагает в нужные места элементы, в том числе и SMD-резисторы. Детали прилипают к затем плата помещается в специальную печь, где ее нагревают до необходимой температуры, при которой плавится припой в пасте, испаряется флюс. Таким образом детали встают на место. После этого печатную плату вынимают из печи и охлаждают.


Для пайки компонентов типа SMD в домашних условиях понадобятся следующие инструменты: пинцет, шило, кусачки, увеличительное стекло, шприц с толстой иглой, паяльник с тонким жалом, термовоздушная паяльная станция. Из расходных материалов нужны припой, жидкий флюс. Желательно, конечно же, использовать но если у вас ее нет, можно обойтись и паяльником. При пайке главное — не допустить перегрева элементов и печатной платы. Для того чтобы элементы не сдвигались и не липли к жалу паяльника, их следует придавливать к плате иглой.

SMD-резисторы представлены довольно в широком диапазоне номинальных значений: от одного Ома до тридцати мегаОм. Температурный режим работы таких резисторов колеблется от -550°C до +1250°C. Мощность SMD-резисторов достигает 1 Вт. При увеличении мощности увеличиваются Например, резисторы SMD мощностью 0,05 Вт имеет габаритные размеры 0,6*0,3*0,23 мм, а мощностью 1 Вт — 6,35*3,2*0,55 мм.


Маркировка таких резисторов бывает трех типов: с тремя цифрами, с четырьмя цифрами и с тремя символами:

Первые две цифры указывают значение в Ом, а последняя — количество нулей. Например, маркировка на резисторе 102 означает 1000 Ом или 1кОм.

Первые три цифры на резисторе указывают на значение номинала в Ом, а последняя — количество нулей. Например, маркировка на резисторе 5302 означает 53 кОм.

Первые два символа на резисторе указывают на значение номинала в Ом, взятые из таблицы, приведенной выше, а последний символ указывает на значение множителя: S=10-2; R=10-1; B=10; C=102; D=103; E=104; F=105. Например, маркировка на резисторе 11С означает 12,7 кОм.

1R00 резистор сколько ом

Онлайн-калькулятор маркировки цветных резисторов

Из за миниатюрных размеров маломощных резисторов и для облегчения читаемости была введена цветная маркировка резисторов, нанесенная на них в виде 3, 4 или 5 полос (колец). Для использования калькулятора, резистор необходимо положить таким образом, чтобы ближайшая к выводу резистора полоса располагаласть слева или расположить слева самую широкую полосу, которая при определения номинала всегда является первой.

Номинал сопротивления всегда определяется по первым трем полосам. Первые две полосы маркировки – это цифры, а третья – множитель. Четвертое кольцо показывает допустимую погрешность точности сопротивления от номинального значения резистора.

Резисторы с точностью до 20 % маркируют тремя кольцами, с точностью 10 % и 5 % – четырьмя, для всех остальных более точных применяют маркировку пятью или шестью кольцами.

Для определения номинала резистора при помощи нашего онлайн-калькулятора, необходимо выбрать цвета всех колец – программа автоматически определит и покажет номинал.

↔ 4 кольца

Ваш браузер не поддерживает canvas элементы.

Кольцо 1 Кольцо 1 Кольцо 2 Множитель Допуск в %

Онлайн-калькулятор маркировки SMD резисторов

Представляем простой и удобный калькулятор сопротивлений SMD резисторов. Чтобы узнать номинал своего резистора, введите его код в черное поле:

Наш калькулятор позволяет определять сопротивление SMD резисторов, маркированных по стандарту EIA-96, по которому на корпус наносится 3 или 4 цифры, либо 2 цифры и 1 буква.

Обозначения маркировок SMD резисторов

При использовании маркировки с тремя или четырьмя цифрами, первые 2 или 3 из которых обозначают количественное значение сопротивления резистора, а последняя – показатель множителя. Множитель равен степени, в которую необходимо возвести количество, чтобы получить итоговый номинал.

Приведем нескольлко примеров определения номинала SMD резистора, исходя из его маркировки:

  • 473 = 47kΩ ± 5%
  • 103 = 10kΩ ± 5%
  • 312 = 3.1kΩ ± 5%
  • 106 = 10MΩ ± 5%

При маркировке сопротивлений менее 10Ω используется Буква R. Она указывает на положене десятичной точки деления:

  • 0R5 = 0.5Ω
  • 0R3 = 0.3Ω
  • 0R7 = 0.7kΩ

У высокоточных резисторов, показатель погрешности которых составляет 1%, буква ставится в конце номинала и является множителем. Две цифры в начале обозначают код, по которому определяется сопротивление:

  • 92Z = 0.89Ω ± 1%
  • 32D = 210kΩ ± 1%
  • 24E = 1.74MΩ ± 1%

Где купить недорогие резисторы?

Заходите в наш интернет-магазин, там большой выбор недорогих резисторов с быстрой доставкой по России и СНГ.

Вольтик.ру – это более 800 товаров для мейкеров, радиолюбителей и инженеров.

Для ремонта драйвера светодиодного светильника может понадобиться SMD резистор в корпусе 1206 в замен вышедшему из строя. Проверка резистора может осуществляться только в снятом с платы драйвера виде. Сопротивление неисправного резистора будет нулевым или бесконечным. Неисправность резистора можно определить и внешне – подгоревший или оплавленный вид.

Бескорпусные толстопленочные резисторы (чип-резисторы, smd-резисторы) предназначены для работы в цепях постоянного, переменного и импульсного тока. Используются для поверхностного монтажа.
Номинальная мощность: 0.063 Вт (тип 0603), 0.125 Вт (тип 0805), 0.25 Вт (тип 1206)
Точность: ± 5% (J), ± 1% (F)
Рабочее напряжение: 200 B
Диапазон рабочих температур: -55 . + 125 °C

Термин «SMD-резистор» появился сравнительно недавно. Surface Mounted Devices дословно можно перевести на русский язык как «устройство, монтируемое на поверхность». Чип-резисторы, как их еще называют, используют при поверхностном монтаже печатных плат. Они имеют гораздо меньшие габариты, чем аналогичные проволочные резисторы. Квадратная, прямоугольная или овальная форма и низкая посадка позволяет компактно размещать схемы и экономить площадь.

На корпусе имеются контактные выводы, которые при монтаже крепятся прямо на дорожки печатной платы. Подобная конструкция делает возможным крепить элементы без применения отверстий. Благодаря этому полезная площадь платы используется с максимальным эффектом, что позволяет уменьшить габариты устройств.

Калькулятор обозначений SMD-резисторов

Расшифровка обозначения чип-резисторов – специфичное занятие. Вычислить необходимую величину можно, пользуясь старыми проверенными способами, проделав несколько арифметических действий. Но прогресс не стоит на месте, и то же самое можно выполнить при помощи различных сайтов.

Калькулятор SMD-резисторов поможет подобрать нужный типоразмер, разобраться с кодами, а также избавит от изнурительных расчетов. Кроме того, есть специальная программа «Резистор». Кликнув пару раз мышкой, можно найти нужную информацию.

SMD резисторы. Маркировка SMD резисторов, размеры, онлайн калькулятор. SMD резисторы маркировка Резистор 4702 какое сопротивление

Резисторы и конденсаторы в SMD исполнении маркируются трех буквенным кодом, редко — четырех буквенным.
В коде первая и вторая цифры указывают на первое и второе число, а третья цифра — множитель. Цифра в множителе соответствует степени множителя.

SMD резисторы маркируются в Ом-ах.

К примеру.

Резистор с маркировкой 560 — первая цифра — 5, вторая — 6, множитель — 0 (т.е. без множителя). Получаем 56 Ом.

Резистор с обозначением 101 — первая цифра — 1, вторая — 0, множитель — х10 1 . Получаем 100 Ом.

Резистор с обозначением 473 — первая цифра — 4, вторая — 7, множитель — х10 3 . Получаем 47000 Ом или 47 кОм.

Резистор с обозначением 225 — первая цифра — 2, вторая — 2, множитель — х10 5 . Получаем 2200000 Ом или 2.2 мОм.

При 4х буквенном коде, маркировка будет такой же, но впереди три цифры номинала, а последняя множитель.

Резистор с маркировкой 1233 — первая цифра — 1, вторая — 2, третья — 3, множитель — х10 3 . Получаем 123000 Ом или 123 кОм.

Некоторые производители используют буквы K и M для обозначения множителя.

При такой маркировке резисторы могут маркироваться более привычным способом, к примеру.

Маркировка резистора — 47K, указывает на сопротивление в 47 кОм

Маркировка 3K3 — указывает на сопротивление 3,3 кОм

Маркировка М27 — Указывает на сопротивление 0,27 мОм или 270 кОм.

Сопротивления резисторов менее 100 Ом маркируются при помощи буквы R или E. К примеру.

Резистор сопротивлением 27 Ом будет маркироваться как 27R или R27, редко E27.

Так же есть резисторы с нулевым сопротивлением или перемычки, они маркируются цифрой — 0

Типоразмер SMD резисторов и конденсаторов обозначается 4-мя цифрами (см. таблицу). Первая пара цифр обозначает длинну элемента, а вторая пара — ширину. В маркировке принято обозначать элементы в дюймах.

Расшифровка маркировки конденсаторов не отличается от резисторов, за исключением того, что результат мы получаем в пФ.

На практике SMD конденсаторы часто встречаются вообще без маркировки, за исключением электролитических SMD конденсаторов.

Опубліковано 17.05.2011

SMD-резисторы

SMD-резисторы типоразмера 0402 не маркируются, резисторы остальных типоразмеров маркируются различными способами, зависящими от типоразмера и допуска.

Резисторы с допуском 2%, 5% и 10% всех типоразмеров маркируются тремя цифрами, первые две из которых обозначают мантиссу, а последняя – показатель степени по основанию 10 для определения номинала резистора в Омах. При необходимости к значащим цифрам добавляется буква R для обозначения десятичной точки. Например, маркировка 513 означает, что резистор имеет номинал 51×10 3 Ом = 51 КОм.

Резисторы с допуском 1% типоразмеров от 0805 и выше маркируются четырмя цифрами, первые три из которых обозначают мантиссу, а последняя – показатель степени по основанию 10 для задания номинала резистора в Омах. Буква R также служит для обозначения десятичной точки. Например, маркировка 7501 означает, что резистор имеет номинал 750×10 1 Ом = 7.5 КОм.

Резисторы с допуском 1% типоразмера 0603 маркируются с использованием приведенной ниже таблицы EIA-96 двумя цифрами и одной буквой. Цифры задают код, по которому из таблицы определяют мантиссу, а буква – показатель степени по основанию 10 для определения номинала резистора в Омах. Например, маркировка 10C означает, что резистор имеет номинал 124×10 2 Ом = 12.4 КОм.

Код Значение Код Значение Код Значение Код Значение
01 100 13 133 25 178 37 237
02 102 14 137 26 182 38 243
03 105 15 140 27 187 39 249
04 107 16 143 28 191 40 255
05 110 17 147 29 196 41 261
06 113 18 150 30 200 42 267
07 115 19 154 31 205 43 274
08 118 20 158 32 210 44 280
09 121 21 162 33 215 45 287
10 124 22 165 34 221 46 294
11 127 23 169 35 226 47 301
12 130 24 174 36 232 48 309
S 10 -2 R 10 -1 A 10 0 B 10 +1
Код Значение Код Значение Код Значение Код Значение
49 316 61 422 73 562 85 750
50 324 62 432 74 576 86 768
51 332 63 442 75 590 87 787
52 340 64 453 76 604 88 806
53 348 65 464 77 619 89 825
54 357 66 475 78 634 90 845
55 365 67 487 79 649 91 866
56 374 68 499 80 665 92 887
57 383 69 511 81 681 93 909
58 392 70 523 82 698 94 931
59 402 71 536 83 715 95 953
60 412 72 549 84 732 96 976
C 10 +2 D 10 +3 E 10 +4 F 10 +5

Перемычки и резисторы с нулевым сопротивлением

Многие фирмы выпускают в качестве плавких вставок или перемычек специальные провода Jumper Wire с нормированными сопротивлением и диаметром (0. 6 мм, 0.8 мм) и
резисторы с “нулевым” сопротивлением. Резисторы выполняются в стандартном цилиндрическом корпусе с гибкими выводами (Zero-Ohm) или в стандартном корпусе для
поверхностного монтажа (Jumper Chip). Реальные значения сопротивления таких резисторов лежат в диапазоне единиц или десятков миллиом (~ 0.005…0.05 Ом). В цилиндрических
корпусах маркировка осуществляется черным кольцом посередине, в корпусах для поверхностного монтажа (0603, 0805, 1206…) маркировка обычно отсутствует либо наносится код “000” (возможно “0”).

Для резисторов с точностью 20 % используют маркировку с тремя полосками, для резисторов с точностью 10 % и 5 % маркировку с четырьмя полосками, для более точных резисторов с пятью или шестью полосками. Первые две полоски всегда означают первые два знака номинала. Если полосок 3 или 4, третья полоска означает десятичный множитель, то есть степень десятки, которая умножается на число, состоящее из двух цифр, указанное первыми двумя полосками. Если полосок 4, последняя указывает точность резистора. Если полосок 5, третья означает третий знак сопротивления, четвёртая — десятичный множитель, пятая — точность. Шестая полоска, если она есть, указывает температурный коэффициент сопротивления (ТКС). Если эта полоска в 1,5 раза шире остальных, то она указывает надёжность резистора (% отказов на 1000 часов работы)

Следует отметить, что иногда встречаются резисторы с 5 полосами, но стандартной (5 или 10 %) точностью. В этом случае первые две полосы задают первые знаки номинала, третья — множитель, четвёртая — точность, а пятая — температурный коэффициент.

Маркировка в виде 4 колец


Маркировка в виде 5 колец


Калькулятор номиналов SMD-резисторов

Кодирование 3-я цифрами

Кодирование 4-я цифрами

  • Похожие статьи

Войти с помощью:

Случайные статьи
  • 05.10.2014

    Данный предусилитель прост и имеет хорошие параметры. Эта схема основана на TCA5550, содержащий двойной усилитель и выходы для регулировки громкости и выравнивания ВЧ, НЧ, громкости, баланса. Схема потребляет очень малый ток. Регуляторы необходимо как можно ближе расположить к микросхеме, чтобы уменьшить помехи, наводки и шум. Элементная база R1-2-3-4=100 Kohms C3-4=100nF …

  • 16.11.2014

    На рисунке показана схема простого 2-х ваттного усилителя (стерео). Схема проста в сборке и имеет низкую стоимость. Напряжение питания 12 В. Сопротивление нагрузки 8 Ом. Схема усилителя Рисунок печатной платы (стерео)

  • 20.09.2014

    Его смысл pазличен для pазных моделей винчестеpов. В отличие от высокоуpовневого фоpматиpования — создания pазделов и файловой стpуктуpы, низкоуpовневое фоpматиpование означает базовую pазметку повеpхностей дисков. Для винчестеpов pанних моделей, котоpые поставлялись с чистыми повеpхностями, такое фоpматиpование создает только инфоpмационные сектоpы и может быть выполнено контpоллеpом винчестеpа под упpавлением соответствующей пpогpаммы. …

SMD резисторы. Маркировка SMD резисторов, размеры, онлайн калькулятор

В общем, термин SMD (от англ. Surface Mounted Device) можно отнести к любому малогабаритному электронному компоненту, предназначенному для монтажа на поверхность платы по технологии SMT (технология поверхностного монтажа).

SMT технология (от англ. Surface Mount Technology) была разработана с целью удешевления производства, повышению эффективности изготовления печатных плат с использованием более мелких электронных компонентов: резисторов, конденсаторов, транзисторов и т. д. Сегодня рассмотрим один из таких видов резисторов – SMD резистор.

SMD резисторы – это миниатюрные резисторы, предназначенные для поверхностного монтажа. SMD резисторы значительно меньше, чем их традиционный аналог. Они часто бывают квадратной, прямоугольной или овальной формы, с очень низким профилем.

Вместо проволочных выводов обычных резисторов, которые вставляются в отверстия печатной платы, у SMD резисторов имеются небольшие контакты, которые припаяны к поверхности корпуса резистора. Это избавляет от необходимости делать отверстия в печатной плате, и тем самым позволяет более эффективно использовать всю ее поверхность.

Типоразмеры SMD резисторов

В основном термин типоразмер включает в себя размер, форму и конфигурацию выводов (тип корпуса) какого-либо электронного компонента. Например, конфигурация обычной микросхемы, которая имеет плоский корпус с двусторонним расположением выводов (перпендикулярно плоскости основания), называется DIP.

Типоразмер SMD резисторов стандартизированы, и большинство производителей используют стандарт JEDEC. Размер SMD резисторов обозначается числовым кодом, например, 0603. Код содержит в себе информацию о длине и ширине резистора. Таким образом, в нашем примере код 0603 (в дюймах) длина корпуса составляет 0,060 дюйма, шириной 0,030 дюйма.

Такой же типоразмер резистора в метрической системе будет иметь код 1608 (в миллиметрах), соответственно длина равна 1,6 мм, ширина 0,8мм. Чтобы перевести размеры в миллиметры, достаточно размер в дюймах перемножить на 2,54.

Размеры SMD резисторов и их мощность

Размер резистора SMD зависит главным образом от необходимой мощности рассеивания. В следующей таблице перечислены размеры и технические характеристики наиболее часто используемых SMD резисторов.

Из-за малого размера SMD резисторов, на них практически невозможно нанести традиционную цветовую маркировку резисторов.

В связи с этим был разработан особый способ маркировки. Наиболее часто встречающаяся маркировка содержит три или четыре цифры, либо две цифры и букву, имеющая название EIA-96.

Маркировка с 3 и 4 цифрами

В этой системе первые две или три цифры обозначают численное значение сопротивления резистора, а последняя цифра показатель множителя. Эта последняя цифра указывает степень, в которую необходимо возвести 10, чтобы получить окончательный множитель.

Еще несколько примеров определения сопротивлений в рамках данной системы:

  • 450 = 45 х 100 равно 45 Ом
  • 273 = 27 х 103 равно 27000 Ом (27 кОм)
  • 7992 = 799 х 102 равно 79900 Ом (79,9 кОм)
  • 1733 = 173 х 103 равно 173000 Ом (173 кОм)

Буква “R” используется для указания положения десятичной точки для значений сопротивления ниже 10 Ом. Таким образом, 0R5 = 0,5 Ом и 0R01 = 0,01 Ом.

SMD резисторы повышенной точности (прецизионные) в сочетании с малыми размерами, создали необходимость в новой, более компактной маркировке. В связи с этим был создан стандарт EIA-96. Данный стандарт предназначен для резисторов с допуском по сопротивлению в 1%.

Эта система маркировки состоит из трех элементов: две цифры указывают код номинала резистора, а следующая за ними буква определяет множитель. Две цифры представляют собой код, который дает трехзначное число сопротивления (см. табл.)

Например, код 04 означает 107 Ом, а 60 соответствует 412 Ом. Множитель дает конечное значение резистора, например:

  • 01А = 100 Ом ±1%
  • 38С = 24300 Ом ±1%
  • 92Z = 0.887 Ом ±1%

Онлайн калькулятор SMD резисторов

Этот калькулятор поможет вам найти величину сопротивления SMD резисторов. Просто введите код, написанный на резисторе и его сопротивление отразится внизу.

Калькулятор может быть использован для определения сопротивления SMD резисторов, которые маркированы 3 или 4 цифрами, а так же по стандарту EIA-96 (2 цифры + буква).

Хотя мы сделали все возможное, чтобы проверить функцию данного калькулятора, мы не можем гарантировать, что он вычисляет правильные значения для всех резисторов, поскольку иногда производители могут использовать свои пользовательские коды.

Поэтому чтобы быть абсолютно уверенным в значении сопротивления, лучше всего дополнительно измерить сопротивление с помощью мультиметра.

www.joyta.ru

SMD-резисторы: описание, маркировка

SMD (Surface Mounted Devices) в переводе с английского означает «прибор, монтируемый на поверхность». SMD-компоненты в десятки раз меньше по размерам и массе, чем традиционные детали, благодаря этому достигается более высокая плотность их монтажа на печатных платах устройств. В наше время электроника развивается огромными темпами, одно из направлений — это уменьшение габаритных размеров и веса приборов. SMD-компоненты — благодаря своим размерам, дешевизне, высокому качеству — получили огромное распространение и все больше вытесняют классические элементы с проволочными выводами.

На фото ниже представлены SMD-резисторы, размещенные на печатной плате.
Можно увидеть, что, благодаря малым размерам элементов достигнута высокая плотность монтажа. Обычные детали вставляются в специальные отверстия в плате, а SMD-резисторы припаиваются к расположенным на поверхности печатной платы контактным дорожкам (пятачкам), что тоже упрощает разработку и сборку радиоэлектронных приборов. Благодаря возможности навесного монтажа радиокомпонентов стало возможным изготавливать печатные платы не только двухсторонними, но и многослойными, внешне напоминающими слоеный пирог.

В промышленном производстве пайка SMD-компонентов производится следующим методом: на контактные дорожки платы наносится специальная паяльная термопаста (флюс, перемешанный с порошком припоя), после чего робот располагает в нужные места элементы, в том числе и SMD-резисторы. Детали прилипают к паяльной пасте, затем плата помещается в специальную печь, где ее нагревают до необходимой температуры, при которой плавится припой в пасте, испаряется флюс. Таким образом детали встают на место. После этого печатную плату вынимают из печи и охлаждают.

Для пайки компонентов типа SMD в домашних условиях понадобятся следующие инструменты: пинцет, шило, кусачки, увеличительное стекло, шприц с толстой иглой, паяльник с тонким жалом, термовоздушная паяльная станция. Из расходных материалов нужны припой, жидкий флюс. Желательно, конечно же, использовать паяльную станцию, но если у вас ее нет, можно обойтись и паяльником. При пайке главное — не допустить перегрева элементов и печатной платы. Для того чтобы элементы не сдвигались и не липли к жалу паяльника, их следует придавливать к плате иглой.

SMD-резисторы представлены довольно в широком диапазоне номинальных значений: от одного Ома до тридцати мегаОм. Температурный режим работы таких резисторов колеблется от -550°C до +1250°C. Мощность SMD-резисторов достигает 1 Вт. При увеличении мощности увеличиваются габаритные размеры. Например, резисторы SMD мощностью 0,05 Вт имеет габаритные размеры 0,6*0,3*0,23 мм, а мощностью 1 Вт — 6,35*3,2*0,55 мм.

Маркировка таких резисторов бывает трех типов: с тремя цифрами, с четырьмя цифрами и с тремя символами:

Первые две цифры указывают значение номинала резистора в Ом, а последняя — количество нулей. Например, маркировка на резисторе 102 означает 1000 Ом или 1кОм.

Первые три цифры на резисторе указывают на значение номинала в Ом, а последняя – количество нулей. Например, маркировка на резисторе 5302 означает 53 кОм.

Первые два символа на резисторе указывают на значение номинала в Ом, взятые из таблицы, приведенной выше, а последний символ указывает на значение множителя: S=10-2; R=10-1; B=10; C=102; D=103; E=104; F=105. Например, маркировка на резисторе 11С означает 12,7 кОм.

fb.ru

Таблица маркировки smd резисторов

Сопротивление smd резисторов может измеряться в ом (Ом), килоом (кОм), мегаом (МОм) и обозначаеться специальным кодом. Данная таблица поможет вам разобраться в маркировке обозначений при различных измерительных номиналах и подобрать нужные аналоги для замены.

Резисторы smd – это те же постоянные резисторы, только предназначенные для поверхностного монтажа на печатную плату. SMD резисторы значительно меньше, чем их аналогичные металлопленочные или металлооксидные резисторы. По стандарту они бывают квадратной, прямоугольной и круглой формы. Имеют очень низкий профиль по высоте. Вместо проволочных выводов обычных постоянных резисторов, которые выводами вставляются в отверстия печатной платы, у smd резисторов имеются на концах небольшие контакты, которые припаяны к поверхности корпуса smd резистора. Это избавляет от необходимости сверлить отверстия в печатной плате, и тем самым позволяет более эффективно и насыщенно использовать всю ее поверхность.

Таблица маркировки smd резисторов постоянного сопротивления

Код smd Значение Код smd Значение Код smd Значение Код smd Значение
R10 0.1 Ом 1R0 1 Ом 100 10 Ом 101 100 Ом
R11 0.11 Ом 1R1 1.1 Ом 110 11 Ом 111 110 Ом
R12 0.12 Ом 1R2 1.2 Ом 120 12 Ом 121 120 Ом
R13 0.13 Ом 1R3 1.3 Ом 130 13 Ом 131 130 Ом
R15 0.15 Ом 1R5 1.5 Ом 150 15 Ом 151 150 Ом
R16 0.16 Ом 1R6 1.6 Ом 160 16 Ом 161 160 Ом
R18 0.18 Ом 1R8 1.8 Ом 180 18 Ом 181 180 Ом
R20 0.2 Ом 2R0 2 Ом 200 20 Ом 201 200 Ом
R22 0.22 Ом 2R2 2.2 Ом 220 22 Ом 221 220 Ом
R24 0.24 Ом 2R4 2.4 Ом 240 24 Ом 241 240 Ом
R27 0.27 Ом 2R7 2.7 Ом 270 27 Ом 271 270 Ом
R30 0.3 Ом 3R0 3 Ом 300 30 Ом 301 300 Ом
R33 0.33 Ом 3R3 3.3 Ом 330 33 Ом 331 330 Ом
R36 0.36 Ом 3R6 3.6 Ом 360 36 Ом 361 360 Ом
R39 0.39 Ом 3R9 3.9 Ом 390 39 Ом 391 390 Ом
R43 0.43 Ом 4R3 4.3 Ом 430 43 Ом 431 430 Ом
R47 0.47 Ом 4R7 4.7 Ом 470 47 Ом 471 470 Ом
R51 0.51 Ом 5R1 5.1 Ом 510 51 Ом 511 510 Ом
R56 0.56 Ом 5R6 5.6 Ом 560 56 Ом 561 560 Ом
R62 0.62 Ом 6R2 6.2 Ом 620 62 Ом 621 620 Ом
R68 0.68 Ом 6R8 6.8 Ом 680 68 Ом 681 680 Ом
R75 0.75 Ом 7R5 7.5 Ом 750 75 Ом 751 750 Ом
R82 0.82 Ом 8R2 8.2 Ом 820 82 Ом 821 820 Ом
R91 0.91 Ом 9R1 9.1 Ом 910 91 Ом 911 910 Ом
Код smd Значение Код smd Значение Код smd Значение Код smd Значение
102 1 кОм 103 10 кОм 104 100 кОм 105 1 МОм
112 1.1 кОм 113 11 кОм 114 110 кОм 115 1.1 МОм
122 1.2 кОм 123 12 кОм 124 120 кОм 125 1.2 МОм
132 1.3 кОм 133 13 кОм 134 130 кОм 135 1.3 МОм
152 1.5 кОм 153 15 кОм 154 150 кОм 155 1.5 МОм
162 1.6 кОм 163 16 кОм 164 160 кОм 165 1.6 МОм
182 1.8 кОм 183 18 кОм 184 180 кОм 185 1.8 МОм
202 2 кОм 203 20 кОм 204 200 кОм 205 2 МОм
222 2.2 кОм 223 22 кОм 224 220 кОм 225 2.2 МОм
242 2.4 кОм 243 24 кОм 244 240 кОм 245 2.4 МОм
272 2.7 кОм 273 27 кОм 274 270 кОм 275 2.7 МОм
302 3 кОм 303 30 кОм 304 300 кОм 305 3 МОм
332 3.3 кОм 333 33 кОм 334 330 кОм 335 3.3 МОм
362 3.6 кОм 363 36 кОм 364 360 кОм 365 3.6 МОм
392 3.9 кОм 393 39 кОм 394 390 кОм 395 3.9 МОм
432 4.3 кОм 433 43 кОм 434 430 кОм 435 4.3 МОм
472 4.7 кОм 473 47 кОм 474 470 кОм 475 4.7 МОм
512 5.1 кОм 513 51 кОм 514 510 кОм 515 5.1 МОм
562 5.6 кОм 563 56 кОм 564 560 кОм 565 5.6 МОм
622 6.2 кОм 623 62 кОм 624 620 кОм 625 6.2 МОм
682 6.8 кОм 683 68 кОм 684 680 кОм 685 6.8 МОм
752 7.5 кОм 753 75 кОм 754 750 кОм 755 7.5 МОм
822 8.2 кОм 823 82 кОм 824 820 кОм 815 8.2 МОм
912 9.1 кОм 913 91 кОм 914 910 кОм 915 9.1 МОм

migsat.ru

Как выбрать резистор

Продолжая тему грамотного выбора пассивных компонентов, рассмотрим различные типы резисторов, их достоинства и недостатки, особенности применения, а также наиболее популярные для них приложения. В каждом разделе помещены ссылки на результаты поисковых запросов для некоторых серий резисторов, которые присутствуют в каталоге компании Терраэлектроника.

Рис. 1. Резисторы

Резисторы (Рис.1) представляют собой двухвыводные компоненты, применяемые для ограничения тока, деления напряжения и формирования временных характеристик цепей. Они используются совместно с такими активными компонентами, как операционные усилители, микроконтроллеры или интегральные схемы, и выполняют различные функции, например, смещение, фильтрацию и подтяжку линий ввода-вывода. Переменные резисторы могут применяться для изменения параметров схемы. Токочувствительные резисторы используются для измерений токов в электрических цепях.

Типы резисторов

Существует несколько различных типов резисторов, отличающихся по номинальной мощности, размерам, эксплуатационным качествам и стоимости. Наиболее распространенные типы — чип-резисторы (SMD-резисторы), выводные резисторы для монтажа в отверстия, проволочные резисторы, шунты (токочувствительные резисторы) для измерения тока, термисторы и потенциометры. Ниже, для каждого типа резисторов представлены основные характеристики, наиболее подходящие приложения, а также информация о корпусных исполнениях и примеры конкретных серий.

Рис. 2. Чип-резисторы

Чип-резисторы (Рис. 2) предназначены для поверхностного монтажа. Они отличаются от выводных резисторов меньшими размерами, что делает их оптимальными для применения на печатных платах. Наиболее распространенными задачами smd-резисторов являются подтяжка портов ввода-вывода, деление напряжения, ограничение тока. Резисторы также применяются в составе высокочастотных/ низкочастотных/ полосовых фильтров. Резисторы с нулевым сопротивлением могут быть использованы в качестве джамперов для коммутации различных цепей.

Существует два типа SMD-резисторов:

  1. Тонкопленочные резисторы обычно используются в различных прецизионных приложениях: в аудиотехнике, медицинском или тестовом оборудовании. Они отличаются минимальным разбросом номиналов (0,1… 2%), низким температурным коэффициентом (5 ppm/C) и меньшим уровнем шума по сравнению с толстопленочными резисторами. Однако стоимость их выше.
  1. Толстопленочные резисторы являются наиболее распространенным типом резисторов и используются для широкого круга приложений. Они характеризуются большей погрешностью сопротивления (обычно 1 … 5%), повышенным температурным коэффициентом (50 ppm/C) и более высоким уровнем шума по сравнению с тонкопленочными резисторами. Если к резистору не предъявляется каких-либо особых требований, то обычно предпочтительным выбором становится именно толстопленочный резистор.

Корпусные исполнения: наиболее распространенными типоразмерами smd-резисторов являются 0201, 0402, 0603, 0805 и 1206. Цифры обозначают габаритные размеры в дюймовой системе, например, корпус 0402 имеет габариты 0,04х0,02″, размеры корпуса 0603 составляют 0,06х0,03″ и так далее.

  • 0402 — серия RC0402FR производства компании Yageo с номинальной мощностью 0,063 Вт (1/16 Вт) и диапазоном доступных сопротивлений 1 Ом … 10 МОм;
  • 0603 — серия RC0603FR от Yageo с номинальной мощностью 0,1 Вт (1/10 Вт) и диапазоном доступных сопротивлений 1 Ом … 10 МОм;
  • 0805 — серия RC0805FR от Yageo с номинальной мощностью 0,125 Вт (1/8 Вт) и диапазоном доступных сопротивлений 1 Ом … 10 Мом;
  • 1206 — серия RC1206FR от Yageo с номинальной мощностью 0,25 Вт (1/4 Вт) и диапазоном доступных сопротивлений 1 Ом … 10 МОм.
  • 0402 — серия CR0402 производства компании Bourns с номинальной мощностью 0,063 Вт (1/16 Вт) и диапазоном доступных сопротивлений 1 Ом…10 МОм;
  • 0603 — серия CR0603 от Bourns с номинальной мощностью 0,1 Вт (1/10 Вт) и диапазоном доступных сопротивлений 1 Ом…10 МОм;
  • 0805 — серия CR0805 от Bourns с номинальной мощностью 0,125 Вт (1/8 Вт) и диапазоном доступных сопротивлений 1 Ом…10 МОм;
  • 1206 — серия CR1206 от Bourns с номинальной мощностью 0,25 Вт (1/4 Вт) и диапазоном доступных сопротивлений 0,82 Ом…10 МОм.
  • 0402 — серия CRCW0402 производства Vishay с номинальной мощностью 0,063 Вт (1/16 Вт) и диапазоном доступных сопротивлений 1 Ом …10 МОм;
  • 0603 — серия CRCW0603 от Vishay с номинальной мощностью 0,1 Вт (1/10 Вт) и диапазоном доступных сопротивлений 1… 15 МОм;
  • 0805 — серия CRCW0805 от Vishay с номинальной мощностью 0,125 Вт (1/8 Вт) и диапазоном доступных сопротивлений 1 Ом … 50 МОм;
  • 1206 — серия CRCW1206 от Vishay с номинальной мощностью 0,25 Вт (1/4 Вт) и диапазоном доступных сопротивлений от 1 Ом…100 МОм.

Рис. 3. Выводные резисторы для монтажа в отверстия

Резисторы с аксиальными выводами для монтажа в отверстия (Рис. 3) весьма популярны и широко используются, особенно — при создании прототипов, поскольку их легко заменять при работе с макетными платами. Как и чип-резисторы, выводные резисторы применяются для подтяжки, деления напряжения, ограничения тока и фильтрации. Существуют различные типы выводных резисторов. Наиболее популярны углеродистые пленочные и металлопленочные резисторы.

  1. Углеродистые пленочные резисторы имеют значительный разброс сопротивлений (2…10%). Наиболее распространенными рядами сопротивлений для них являются E12 (± 10%), E24 (± 5%) и E48 (± 2%). В большинстве приложений углеродистые пленочные резисторы были вытеснены металлопленочными. Температурный коэффициент сопротивления углеродистых пленочных резисторов (TКC) обычно имеет отрицательную величину — около -500 ppm/C, однако конкретное значение зависит от сопротивления и размера.
  2. Металлопленочные резисторы имеют меньший разброс сопротивлений (0,1…2%) и более высокую стабильность. Наиболее распространенными рядами сопротивлений для них являются E48 (± 2%), E96 (± 1%) и E192 (± 0,5%, ± 0,25% и ± 0,1%). Поскольку характеристики металлопленочных резисторов лучше, чем у углеродистых, то именно они используются в большинстве приложений. Температурный коэффициент металлопленочных резисторов (TC) составляет около ± 100 ppm/C, однако некоторые модели характеризуются только положительным или только отрицательным TC.
  3. Углеродные композитные резисторы широко использовались в электронных устройствах пятьдесят лет назад, но из-за большого разброса номиналов и невысокой стабильности они были заменены углеродистыми пленочными и металлопленочными резисторами. Тем не менее, композитные резисторы обладают хорошими высокочастотными характеристиками и способны выдерживать воздействие мощных импульсов, поэтому их до сих пор применяют в сварочном оборудовании и высоковольтных источниках питания.
  4. Металл-оксидные резисторы стали первой альтернативой углеродным композитным резисторам, но в дальнейшем в большинстве приложений они были вытеснены металлопленочными. Тем не менее, поскольку металл-оксидные резисторы отличаются повышенной рабочей температурой и более высокой номинальной мощностью (> 1 Вт), их по-прежнему используют в ответственных устройствах, эксплуатирующихся в жестких условиях.

Ряды сопротивлений EIA (EIA Decade Resistor Values) определяют не только номиналы резисторов, но и допустимую погрешность. Например, ряд E12 (± 10%) включает следующие стандартные значения: 100, 120, 150, 180, 220, 270, 330, 390, 470, 560, 680 и 820 Ом.

Для кодирования параметров выводных резисторов применяется цветовая маркировка (таблица 1).

Таблица 1. Цветовая маркировка выводных резисторов

Значение

Первая цифра

Вторая цифра

Третья цифра*

Множитель

Точность

Температурный коэффициент, ppm/C

Коричневый

Оранжевый

Фиолетовый

Серебряный

* Только для резисторов с 5-позиционной маркировкой

  • углеродистые пленочные резисторы серии CFR-25JB производства Yageo с номинальной мощностью 0,25 Вт и диапазоном доступных сопротивлений 1 Ом…10 МОм;
  • металлопленочные резисторы серии MFR-25FBF от Yageo с номинальной мощностью 0,25 Вт и диапазоном доступных сопротивлений 10 Ом…1 МОм.

Рис. 4. Проволочный резистор

Проволочные резисторы (Рис. 4) конструктивно представляют собой высокоомный провод, намотанный на изолирующий сердечник. Они отличаются очень высокой номинальной мощностью (до 1000 Вт) и способны работать при очень высоких температурах (до 300°C). Проволочные резисторы характеризуются отличной долговременной стабильностью – около 15…50 ppm/год, в то время как, например, у металлопленочных резисторов этот показатель составляет 200…600 ppm/год. Данный тип резисторов обладает самым малым уровнем шума.

Приложения: обычно используются в автоматических выключателях и в качестве предохранителей благодаря высокой мощности.

  • серия KNP500 производства компании Yageo с номинальной мощностью 5 Вт и диапазоном доступных сопротивлений 0,1 Ом …2,2 кОм;
  • серия HS-25 производства Ohmite с номинальной мощностью 25 Вт и диапазоном доступных сопротивлений 0,01 Ом … 5,6 кОм;
  • серия HSC100 от TE с номинальной мощностью 100 Вт и диапазоном доступных сопротивлений 0,1 Ом … 50 кОм.

Рис. 5. Шунты

Токоизмерительные резисторы, также называемые шунтами (Рис. 5), используются для прямого преобразования тока в напряжение с целью дальнейшего измерения. Они представляют собой резисторы с малым сопротивлением и высокой номинальной мощностью, что позволяет им работать с большими токами.

Одним из приложений для токоизмерительных резисторов является ограничение тока с целью защиты микросхем драйверов шаговых двигателей.

Большинство современных шунтов имеет либо два, либо четыре вывода. В четырехвыводной версии, которая также называется схемой Кельвина, ток проходит через две клеммы, а напряжение измеряется на двух оставшихся выводах. Такая схема уменьшает влияние температурной погрешности и значительно повышает стабильность схемы измерения. Четырехвыводные резисторы используются для приложений, требующих высокой точности и температурной стабильности.

Двухвыводные исполнения

    • серия MCS1632 производства Ohmite с номинальной мощностью 1 Вт и диапазоном доступных сопротивлений 0,005…0,05 Ом;
    • серия WSLP1206 от Vishay с номинальной мощностью 1 Вт и диапазоном доступных сопротивлений 0,005…0,05 Ом.
  • Для монтажа в отверстия:
    • серия 12F от Ohmite с номинальной мощностью 2 Вт и диапазоном доступных сопротивлений 0,001…0,25 Ом;
    • серия LVR03R от Vishay с номинальной мощностью 3 Вт и диапазоном доступных сопротивлений 0,01…0,2 Ом.

Четырехвыводные исполнения (схема Кельвина)

    • серия FC4L в корпусе 2512 от Ohmite с номинальной мощностью 2 Вт и диапазоном доступных сопротивлений 0,001…0,05 Ом.

Рис. 6. Термистор

Термисторы – это резисторы, сопротивление которых значительно изменяется при изменении температуры (Рис. 6).

Сопротивление NTC-термисторов плавно уменьшается при увеличении температуры. NTC являются готовыми датчиками температуры с диапазоном измерений -55… +200°C.

PTC-термисторы характеризуются скачкообразным изменением сопротивления при определенной температуре. Они применяются в качестве элементов защиты от перегрузки по току.

Ток удержания PTC (hold current) – это ток, при котором термистор гарантированно находится в проводящем состоянии.

Ток срабатывания PTC (trip current) – это ток, при котором термистор гарантированно переходит в непроводящее состояние.

  • PTC-термисторы:
    • 1812 — серия MF-MSMF производства компании Bourns для рабочих токов от 0,3…5,2 А;
    • 1812 — серия 1812L от Littelfuse для рабочих токов 0,1…3,5 А.
  • NTC-термисторы:
    • серия B57236 от EPCOS с диапазоном сопротивлений 2,5…120 Ом;
    • 0603 — серия ERT-J1 от Panasonic с диапазоном сопротивлений 0,022…150 кОм.

Рис. 7. Подстроечные резисторы

Потенциометры – это резисторы с изменяемым сопротивлением. Они используются в различных приложениях, например, для управления коэффициентом усиления в усилителе, для настройки параметров схемы и так далее.

Подстроечные резисторы (Рис. 7) представляют собой небольшие потенциометры, которые могут быть установлены на печатной плате и отрегулированы с помощью отвертки. Они выпускаются как для поверхностного монтажа SMD, так и для монтажа в отверстия, с верхним или боковым расположением регулировочного винта.

Потенциометры бывают однооборотными и многооборотными. Однооборотные потенциометры часто используются в усилителях. Многооборотные потенциометры могут иметь до 25 оборотов и применяются для более точного управления.

  • Однооборотные потенциометры:
    • SMD серия TC33X-2 производства Bourns с диапазоном сопротивлений 100 Ом…1 МОм;
    • серия 3362P от Bourns с диапазоном сопротивлений 10 Ом…5 МОм;
  • Многооборотные потенциометры:
    • серия 3296W от Bourns с диапазоном сопротивлений 10 Ом…5 МОм;
    • серия T93YA от Vishay с диапазоном сопротивлений 10 Ом…1 МОм.

Рис. 8. Резисторная сборка 4609X-101-222LF

Резисторная сборка (resistors network, resistors array) представляет собой комбинацию из нескольких резисторов, размещенных в одном корпусе. Существует большое количество разных типов этих изделий, но, к сожалению, четкая система их классификации, как в литературе, так и у производителей отсутствует.

Резисторы внутри корпуса сборки могут быть не соединены между собой (Isolated) т. е. каждый резистор имеет два вывода на корпусе сборки, или сконфигурированы в определенную схему (Bussed). Часто встречаются изделия, у которых соединены между собой вывод 1 каждого резистора с подключением к одному общему пину сборки, а каждый второй вывод резисторов имеет свой собственный вывод на корпусе изделия. Кроме того, можно встретить сборки с последовательным, последовательно- параллельным и другими видами соединений резисторов внутри корпуса. Сборки можно классифицировать по количеству входящих в них резисторов, по величине допуска, максимальному рабочему напряжению, мощности рассеивания, типоразмеру, по типу монтажа (SMD и выводной) и т.д. Эти компоненты очень удобно использовать в схемах АЦП и ЦАП, применять качестве делителей напряжения, использовать в компьютерной технике, потребительской электронике и т.д.

  • серия 4600X от Bourns с рабочим напряжением до 100В

Рис. 9. Конфигурация резисторных сборок серии 4600X от Bourns

  • серия CAY16 от Bourns в SMD корпусе типоразмера 1206 с изолированными резисторами
  • серия 4114R-2 от Bourns — 14 выводных резисторов с одним общим выводом

Работа с Каталогом компании Терраэлектроника по поиску резисторов

Подобрать необходимый резистор в каталоге Терраэлектроники можно двумя способами:

  1. С использованием параметрического поиска. Для этого необходимо зайти в раздел резисторов каталога, выбрать соответствующий задаче тип резистора, а далее указать параметры в ряде фильтров поисковой системы. Фрагмент скриншота поиска прецизионного SMD резистора от Yageo с параметрами: типоразмер 0805, номинал 10 кОм, точность 0.1 %, мощность 0.125 мВт представлен на Рис. 10.

    Рис. 10. Скриншот сервиса поиска резисторов

  2. Воспользоваться интеллектуальным поиском резисторов по параметрам. Для этого достаточно скопировать строку из спецификации “Резистор постоянный 10 кОм, 0.1%, 0.125 Вт, 0805″ или ввести «10kohm 0.1% 0.125W 0805» в строку поиска и получить тот же самый список подходящих по указанным параметрам компонентов.

Заключение

В данном руководстве были рассмотрены некоторые наиболее популярные типы резисторов. В дополнение к ним существует ряд других типов резисторов, среди которых MELF, металлофольговые резисторы, керамические резисторы, варисторы, фоторезисторы и др., которые имеют свои уникальные преимущества по уровню точности, эксплуатационным характеристикам или габаритным размерам. Однако, в большинстве электронных схем вы чаще всего увидите один из типов, рассмотренных выше.

Как выбрать конденсатор

Журнал: https://octopart.com/blog/archives/2016/04/how-to-select-a-resistor

www.terraelectronica.ru

Маркировка SMD резисторов — обозначения и расшифровка

Термин «SMD-резистор» появился сравнительно недавно. Surface Mounted Devices дословно можно перевести на русский язык как «устройство, монтируемое на поверхность». Чип-резисторы, как их еще называют, используют при поверхностном монтаже печатных плат. Они имеют гораздо меньшие габариты, чем аналогичные проволочные резисторы. Квадратная, прямоугольная или овальная форма и низкая посадка позволяет компактно размещать схемы и экономить площадь.

На корпусе имеются контактные выводы, которые при монтаже крепятся прямо на дорожки печатной платы. Подобная конструкция делает возможным крепить элементы без применения отверстий. Благодаря этому полезная площадь платы используется с максимальным эффектом, что позволяет уменьшить габариты устройств.

Внешний вид SMD-резисторов

Размеры и форма SMD-резисторов регламентируются нормативным документом JEDEC, где приводятся рекомендуемые типоразмеры. Обычно на корпусе нанесена маркировка SMD-резисторов, содержащая данные о габаритах резистора. К примеру, цифровой код 0804 предполагает длину, равную 0,08 дюймам, ширину – 0,04 дюйма.

Если перевести такую кодировку в систему СИ, то данный SMD-резистор будет обозначаться как 2010. Из этой маркировки видно, что длина составляет 2,0 мм, а ширина 1,0 мм (1 дюйм равен 2,54 мм).

Требуемая мощность рассеивания определяет размер чипа. Поскольку на SMD-резистор, имеющий очень маленький габарит, не представляется возможным разместить стандартную маркировку, которая имеется у обычных проволочных резистивных сопротивлений, разработана кодовая система обозначений. Для удобства производители условно разделили чип-резисторы по способу маркировки на три типа:

  • маркировка из трех цифр;
  • маркировка из четырех цифр;
  • маркировка из двух цифр и буквы.

Последний вариант применяется для резисторов повышенной точности с допуском 1% (прецизионных). Очень маленький размер не позволяет размещать на них маркировку с длинными кодами. Для них разработан стандарт EIA-96

Для маркировки маленьких сопротивлений (менее 10 Ом) используется латинская буква «R» Например: 0R1 = 0,1 Ом и 0R05 = 0,05 Ом.


Маркировка SMD-резисторов

Существуют номиналы повышенной точности (так называемые прецизионные).


Маркировка прецизионных SMD-резисторов

Пример подбора нужного резистора: если указана цифра 232, то необходимо 23 умножить на 10 во второй степени. Получается сопротивление 2,3 кОм (23 x 102 = 2 300 Ом = 23 кОм). Аналогично рассчитываются чипы второго типа.

Калькулятор обозначений SMD-резисторов

Расшифровка обозначения чип-резисторов – специфичное занятие. Вычислить необходимую величину можно, пользуясь старыми проверенными способами, проделав несколько арифметических действий. Но прогресс не стоит на месте, и то же самое можно выполнить при помощи различных сайтов.

Калькулятор SMD-резисторов поможет подобрать нужный типоразмер, разобраться с кодами, а также избавит от изнурительных расчетов. Кроме того, есть специальная программа «Резистор». Кликнув пару раз мышкой, можно найти нужную информацию.

lampagid.ru

SMD резисторы 0402 0603 0805 1206 2512 мощные низкоомные подстроечные терморезисторы

Сравнительные размеры чип резисторов

2 Ом — 1 МОм, ряд Е24. Мощность 0,062 Вт

Резистор 0402 5%0 Ом — 10 МОм. Рабочее напряжение 25 В. Мощность 0,062 В Резистор 0603 1%6,8 Ом — 1 МОм, ряд Е24. 10 Ом — 1 МОм, ряд Е96. Мощность 0,1 Вт
Резистор 0603 5%0 Ом — 10 МОм. Мощность 0,1 Вт Резистор 0805 1%1 Ом — 10 МОм, ряд Е24. Мощность 0,125 Вт Резистор 0805 5%0 Ом — 10 МОм. Мощность 0,125 Вт
Резистор 1206 1%2,7 Ом — 2 МОм, ряд Е24. Мощность 0,25 Вт Резистор 1206 5%0 Ом — 10 МОм. Мощность 0,25 Вт Резистор 2512 5%1 Ом -100 кОм. Мощность 1,0 Вт
Резистор 2512 1%0,001 Ом, 0,005 Ом, 0,01 Ом, 0,025 Ом, 0,05 Ом, 0,1 Ом. Мощность 1,0 Вт или 2,0 Вт Резисторы Менее 1 Ом0603 0,01 – 0,1 Ом

0805 0,1 – 0,47 Ом

2512 0,001 – 0,1 Ом

Резисторы свыше 10 МОм0805 22 MOm

Резисторные сборки

Подстроечные резисторы для поверхностного монтажа

Терморезисторы

Маркировка SMD резисторов ряда E24 с отклонением номинала 5%

Маркир. Номинал I Маркир. Номинал I Маркир. Номинал I Маркир. Номинал
0 0 Ом I I I
1R0 1 Ом I 101 100 Ом I 102 1кОм I 104 100кОм
1R1 1,1 Ом I 111 110 Ом I 112 1,1кОм I 114 110кОм
1R2 1,2 Ом I 121 120 Ом I 122 1,2кОм I 124 120кОм
1R3 1,3 Ом I 131 130 Ом I 132 1,3кОм I 134 130кОм
1R5 1,5 Ом I 151 150 Ом I 152 1,5кОм I 154 150кОм
1R6 1,6 Ом I 161 160 Ом I 162 1,6кОм I 164 160кОм
1R8 1,8 Ом I 181 180 Ом I 182 1,8кОм I 184 180кОм
2R0 2,0 Ом I 201 200 Ом I 202 2,0кОм I 204 200кОм
2R2 2,2 Ом I 221 220 Ом I 222 2,2кОм I 224 220кОм
2R4 2,4 Ом I 241 240 Ом I 242 2,4кОм I 244 240кОм
2R7 2,7 Ом I 271 270 Ом I 272 2,7кОм I 274 270кОм
3R0 3,0 Ом I 301 300 Ом I 302 3,0кОм I 304 300кОм
3R3 3,3 Ом I 331 330 Ом I 332 3,3кОм I 334 330кОм
3R6 3,6 Ом I 361 360 Ом I 362 3,6кОм I 364 360кОм
3R9 3,9 Ом I 391 390 Ом I 392 3,9кОм I 394 390кОм
4R3 4,3 Ом I 431 430 Ом I 432 4,3кОм I 434 430кОм
4R7 4,7 Ом I 471 470 Ом I 472 4,7кОм I 474 470кОм
5R1 5,1 Ом I 511 510 Ом I 512 5,1кОм I 514 510кОм
5R6 5,6 Ом I 561 560 Ом I 562 5,6кОм I 564 560кОм
6R2 6,2 Ом I 621 620 Ом I 622 6,2кОм I 624 620кОм
6R8 6,8 Ом I 681 680 Ом I 682 6,8кОм I 684 680кОм
7R5 7,5 Ом I 751 750 Ом I 752 7,5кОм I 754 750кОм
8R2 8,2 Ом I 821 820 Ом I 822 8,2кОм I 824 820кОм
9R1 9,1 Ом I 911 910 Ом I 912 9,1кОм I 914 910кОм
10R(100) 10 Ом I 102 1кОм I 103 10кОм I 105 1МОм
11R(110) 11 Ом I 112 1,1кОм I 113 11кОм I 115 1,1МОм
12R(120) 12 Ом I 122 1,2кОм I 123 12кОм I 125 1,2МОм
13R(130) 13 Ом I 132 1,3кОм I 133 13кОм I 135 1,3МОм
15R(150) 15 Ом I 152 1,5кОм I 153 15кОм I 155 1,5МОм
16R(160) 16 Ом I 162 1,6кОм I 163 16кОм I 165 1,6МОм
18R(180) 18 Ом I 182 1,8кОм I 183 18кОм I 185 1,8МОм
20R(200) 20 Ом I 202 2,0кОм I 203 20кОм I 205 2,0МОм
22R(220) 22 Ом I 222 2,2кОм I 223 22кОм I 225 2,2МОм
24R(240) 24 Ом I 242 2,4кОм I 243 24кОм I 245 2,4МОм
27R(270) 27 Ом I 272 2,7кОм I 273 27кОм I 275 2,7МОм
30R(300) 30 Ом I 302 3,0кОм I 303 30кОм I 305 3,0МОм
33R(330) 33 Ом I 332 3,3кОм I 333 33кОм I 335 3,3МОм
36R(360) 36 Ом I 362 3,6кОм I 363 36кОм I 365 3,6МОм
39R(390) 39 Ом I 391 390 Ом I 393 39кОм I 395 3,9МОм
43R(430) 43 Ом I 431 430 Ом I 433 43кОм I 435 4,3МОм
47R(470) 47 Ом I 471 470 Ом I 473 47кОм I 475 4,7МОм
51R(510) 51 Ом I 511 510 Ом I 513 51кОм I 515 5,1МОм
56R(560) 56 Ом I 561 560 Ом I 563 56кОм I 565 5,6МОм
62R(620) 62 Ом I 621 620 Ом I 623 62кОм I 625 6,2МОм
68R(680) 68 Ом I 681 680 Ом I 683 68кОм I 685 6,8МОм
75R(750) 75 Ом I 751 750 Ом I 753 75кОм I 755 7,5МОм
82R(820) 82 Ом I 821 820 Ом I 823 82кОм I 825 8,2МОм
91R(910) 91 Ом I 911 910 Ом I 913 91кОм I 915 9,1МОм
106 10МОм
Электронный каталог Корзина

Devices) в переводе с английского означает «прибор, монтируемый на поверхность». SMD-компоненты в десятки раз меньше по размерам и массе, чем традиционные детали, благодаря этому достигается более высокая плотность их монтажа на устройств. В наше время электроника развивается огромными темпами, одно из направлений — это уменьшение габаритных размеров и веса приборов. SMD-компоненты — благодаря своим размерам, дешевизне, высокому качеству — получили огромное распространение и все больше вытесняют классические элементы с проволочными выводами.

На фото ниже представлены SMD-резисторы, размещенные на печатной плате.

Можно увидеть, что, благодаря малым размерам элементов достигнута высокая плотность монтажа. Обычные детали вставляются в специальные отверстия в плате, а SMD-резисторы припаиваются к расположенным на поверхности печатной платы контактным дорожкам (пятачкам), что тоже упрощает разработку и сборку радиоэлектронных приборов. Благодаря возможности навесного монтажа радиокомпонентов стало возможным изготавливать печатные платы не только двухсторонними, но и многослойными, внешне напоминающими слоеный пирог.

В промышленном производстве пайка SMD-компонентов производится следующим методом: на контактные дорожки платы наносится специальная паяльная термопаста (флюс, перемешанный с порошком припоя), после чего робот располагает в нужные места элементы, в том числе и SMD-резисторы. Детали прилипают к затем плата помещается в специальную печь, где ее нагревают до необходимой температуры, при которой плавится припой в пасте, испаряется флюс. Таким образом детали встают на место. После этого печатную плату вынимают из печи и охлаждают.

Для пайки компонентов типа SMD в домашних условиях понадобятся следующие инструменты: пинцет, шило, кусачки, увеличительное стекло, шприц с толстой иглой, паяльник с тонким жалом, термовоздушная паяльная станция. Из расходных материалов нужны припой, жидкий флюс. Желательно, конечно же, использовать но если у вас ее нет, можно обойтись и паяльником. При пайке главное — не допустить перегрева элементов и печатной платы. Для того чтобы элементы не сдвигались и не липли к жалу паяльника, их следует придавливать к плате иглой.

SMD-резисторы представлены довольно в широком диапазоне номинальных значений: от одного Ома до тридцати мегаОм. Температурный режим работы таких резисторов колеблется от -550°C до +1250°C. Мощность SMD-резисторов достигает 1 Вт. При увеличении мощности увеличиваются Например, резисторы SMD мощностью 0,05 Вт имеет габаритные размеры 0,6*0,3*0,23 мм, а мощностью 1 Вт — 6,35*3,2*0,55 мм.

Маркировка таких резисторов бывает трех типов: с тремя цифрами, с четырьмя цифрами и с тремя символами:

Первые две цифры указывают значение в Ом, а последняя — количество нулей. Например, маркировка на резисторе 102 означает 1000 Ом или 1кОм.

Первые три цифры на резисторе указывают на значение номинала в Ом, а последняя — количество нулей. Например, маркировка на резисторе 5302 означает 53 кОм.

Первые два символа на резисторе указывают на значение номинала в Ом, взятые из таблицы, приведенной выше, а последний символ указывает на значение множителя: S=10-2; R=10-1; B=10; C=102; D=103; E=104; F=105. Например, маркировка на резисторе 11С означает 12,7 кОм.

Поделитесь статьей:

Онлайн калькулятор расчета резистора светодиода






Не смотря на то, что всевозможные светодиоды сегодня используются практически во всех сферах жизни человека, среднестатистический потребитель, как правило, не задумывается о том, как и по каким законам они работают. И если такой человек сталкивается, к примеру, с необходимостью организации светодиодного освещения,  у него возникает множество проблем и вопросов. И одним из наиболее распространенных вопросов является «что такое резисторы и зачем они нужны светодиоду?». Попробуем на этот вопрос ответить.

Резистор представляет собой элемент электрической сети, отличающийся пассивностью, который, в идеальном варианте, характеризуется исключительно своим сопротивлением электрическому току (то есть, в любой момент времени для него должен выполняться закон Ома). Основное назначение резистора – оказание активного сопротивления электрическому току, и сегодня такие элементы широко используются в организации искусственного освещения.

Теперь поговорим о том, зачем резистор необходим непосредственно светодиоду.

Многие из нас знают, что обыкновенная стандартная лампочка горит, если ее подключить напрямую к некоторому источнику питания. Она успешно функционирует и сгорает только в том случае, если из-за переизбытка напряжения происходит перегрев нити накала. Однако практически никто при этом не задумывается, что в данном случае лампочка сама выполняет роль резистора – ток через нее проходит с трудом, и тем легче ему преодолеть это препятствие, чем выше напряжение. И конечно, приравнивать такой сложный полупроводниковый прибор, как светодиод, к обыкновенной лампе накаливания никак невозможно.

Важно учитывать, что светодиод представляет собой токовый прибор, который, грубо говоря, в процессе работы выбирает для себя напряжение, а не силу тока. Таким образом, если светодиод, к примеру, выбирает напряжение 1,8V, а на него подается 1,9V, то он, скорее всего, сгорит (если, конечно, не сможет понизить напряжение источника до нужного ему значения). И для того чтобы этого не произошло, нужен резистор. Он стабилизирует используемый источник питания, чтобы его напряжение не испортило светодиод.

В связи с этим чрезвычайно важно разобраться, какой именно резистор необходим для того или иного светодиода, и нужно ли для каждого светодиода использовать отдельный резистор. Здесь немаловажно учитывать схему соединения, а также количество используемых светодиодов. Если речь идет, к примеру, о последовательной цепочке светодиодов, в которой они расположены друг за другом, то поскольку электрический ток в каждой точке данной цепи протекает один и тот же, для этих светодиодов будет достаточно только одного резистора с правильно рассчитанным сопротивлением.

Но если мы говорим о параллельном включении светодиодов, здесь каждый из них должен обладать собственным резистором, поскольку в противном случае все напряжение потянет так называемый «лимитирующий» светодиод (тот, которому напряжение нужно наименьшее). Он быстро перегорит, и теперь напряжение перейдет к следующему светодиоду, который также выйдет из строя. Это недопустимо, а значит, для параллельно подключенных светодиодов просто необходимо использовать достаточное количество правильно подобранных резисторов.

Теперь поговорим о том, как нужно осуществлять расчет сопротивления резистора, предназначенного для того или иного светодиода. Чаще всего осуществляется такой расчет с помощью специальных калькуляторов. И именно такой высокоэффективный онлайн калькулятор мы предлагаем нашим клиентам. Данный калькулятор позволяет рассчитать значение сопротивления и мощности резистора в цепи светодиодов. Для того чтобы рассчитать необходимое значение, вам следует ввести напряжение питания светодиода, номинальное напряжение светодиода, номинальный ток и выбрать схему соединения и количество светодиодов. Благодаря нашему калькулятору, вы сможете быстро получить достаточно точные сведения, способные оказать гарантированную помощь в организации искусственного освещения.

Кроме того, приступая к процессу расчета сопротивления резистора, необходимо учитывать несколько важных моментов. Во-первых, помните, что на светодиодах, как правило, пишут не напряжение питания, а напряжение падения (то есть то, которое они выбирают для себя), да и оно указывается приблизительно. Используется это число исключительно для определения минимального напряжения или для расчета резистора питания. То есть напряжение падения светодиода нужно отнимать от напряжения его питания, и мы получим напряжение на резисторе.

Ток же, протекающий через него, рассчитывается обычно делением оставшегося на резисторе напряжения на его сопротивление. Ну а для расчета сопротивления данного резистора, соответственно, оставшееся напряжение делится на ту величину тока, которая нам нужна. Человеку, далекому от электрики и физики, самостоятельно сделать расчеты практически невозможно. Поэтому вы еще раз можете оценить удобство и функциональность нашего онлайн калькулятора, который с легкостью выполнит подобную работу за вас.


Расчет резистора для светодиода, калькулятор расчёта сопротивления

Светодиод имеет очень небольшое внутреннее сопротивление, если его подключить напрямую к блоку питания, то сила тока будет достаточной высокой, чтобы он сгорел. Медные или золотые нити, которыми кристалл подключается к внешним выводам, могут выдерживать небольшие скачки, но при сильном превышении перегорают и питание прекращает поступать на кристалл. Онлайн расчёт резистора для светодиода производится на основе его номинальной рабочей силы тока.

Содержание

  • 1. Онлайн калькулятор
  • 2. Основные параметры
  • 3. Особенности дешёвых ЛЕД

Онлайн калькулятор

Предварительно составьте схему подключения, чтобы избежать ошибок в расчётах. Онлайн калькулятор покажет вам точное сопротивление  в Омах. Как правило окажется, что резисторы с таким номиналом не выпускаются, и вам будет показан ближайший стандартный номинал. Если не удаётся сделать точный подбор сопротивления, то используйте больший номинал. Подходящий номинал можно сделать подключая сопротивление параллельно или последовательно. Расчет сопротивления для светодиода можно не делать, если использовать мощный переменный или подстроечный резистор. Наиболее распространены типа 3296 на 0,5W. При использовании питания на 12В, последовательно можно подключить до 3 LED.

Резисторы бывают разного класса точности, 10%, 5%, 1%. То есть их сопротивление может погрешность в этих пределах в положительную или отрицательную сторону.

Не забываем учитывать и мощность токоограничивающего резистора, это его способность рассеивать определенное количество тепла.  Если она будет мала, то он перегреется и выйдет из строя, тем самым разорвав электрическую цепь.

Чтобы определить полярность можно подать небольшое напряжение или использовать функцию проверки диодов на мультиметре. Отличается от режима измерения сопротивления, обычно подаётся от 2В до 3В.

Основные параметры

Отличие характеристик кристаллов для дешевых ЛЕД

Так же при расчёте светодиодов следует учитывать разброс параметров, для дешевых они будут максимальны, для дорогих они будут более одинаковыми.  Чтобы проверить этот параметр, необходимо включить их в равных условиях, то есть последовательно. Уменьшая тока или напряжение снизить яркость до слегка светящихся точек. Визуально вы сможете оценить, некоторые будут светится ярче, другие тускло.  Чем равномернее они горят, тем меньше разброс. Калькулятор расчёта резистора для светодиода подразумевает, что характеристики светодиодных чипов идеальные, то есть отличие равно нулю.

Напряжение падения для распространенных моделей маломощных до 10W может быть от 2В до 12В. С ростом мощности увеличивается количество кристаллов в COB  диоде, на каждом есть падение. Кристаллы включаются цепочками последовательно, затем они объединяются в параллельные цепи. На мощностях от  10W до 100W снижение растёт с 12В до 36В.

Этот параметр должен быть указан в технических характеристиках LED чипа  и зависит от назначения:

  • цвета синий, красный, зелёный, желтый;
  • трёхцветный RGB;
  • четырёхцветный RGBW;
  • двухцветный, теплый и холодный белый.

Особенности дешёвых ЛЕД

Прежде чем подобрать резистор для светодиода на онлайн калькуляторе, следует убедится в параметрах диодов. Китайцы на Aliexpress продают множество led, выдавая их за фирменные. Наиболее популярны модели  SMD3014, SMD 3528, SMD2835, SMD 5050, SMD5630, SMD5730. Всё самое плохое обычно делается под брендом Epistar.

Например, чаще всего китайцы обманывают на SMD5630 и SMD5730. Цифры в маркировке обозначают лишь размер корпуса 5,6мм на 3,0мм. В фирменных такой большой корпус используется для установки мощных кристаллов на 0,5W , поэтому у покупателей диодов СМД5630 напрямую ассоциируется с мощностью 0,5W. Хитрый китаец этим пользуется, и в корпус 5630 устанавливает дешевый и слабенький кристалл в среднем на 0,1W , при этом указывая потребление энергии 0,5W.

Китайские светодиодные лампы кукурузы

Наглядным примером будут автомобильные лампы и светодиодные кукурузы, в которых поставлено большое количество слабеньких и некачественных ЛЕД чипов. Обычный покупатель считает, чем больше светодиодов чем лучше светит и выше мощность.

Автомобильные лампы на самых слабых лед 0,1W

Чтобы сэкономить денежку, мои  светодиодные коллеги ищут приличные ЛЕД на Aliexpress. Ищут хорошего продавца, который обещает определённые параметры, заказывают , ждут доставку месяц. После тестов оказывается, что китайский продавец обманул, продал барахло. Повезёт, если на седьмой раз придут приличные диоды, а не барахло.  Обычно сделают 5 заказов, и не добившись результата и идут делать заказ в отечественный магазин, который может сделать обмен.

Примеры 4-значного резистора SMD

Примеры резисторов SMD с четырьмя цифрами

В следующих таблицах перечислены все часто используемые четырехразрядные резисторы SMD от 0,1 Ом до 9,76 МОм (серии E24 и E96). См. Также калькулятор резистора SMD и краткое руководство о том, как рассчитать номинал резистора SMD.

62 110000 0R39 9001
Таблица 1: 4-значные резисторы SMD (серия E24)
Код Значение Код Значение Код Значение Код Значение
0R10 0.1 Ом 1R00 1 Ом 10R0 10 Ом 1000 100 Ом
0R11 0,11 Ом 1R10 1,1 Ом 11R0 11 Ом 1100
0R12 0,12 Ом 1R20 1,2 Ом 12R0 12 Ом 1200 120 Ом
0R13 0,13 Ом 1R30 1.3 Ом 13R0 13 Ом 1300 130 Ом
0R15 0,15 Ом 1R50 1,5 Ом 15R0 15 Ом 1500 15016 9 9 1R60 1,6 Ом 16R0 16 Ом 1600 160 Ом
0R18 0,18 Ом 1R80 1,8 Ом 18R0 18 Ом 18R0 18 Ом 0R20 0.2 Ом 2R00 2 Ом 20R0 20 Ом 2000 200 Ом
0R22 0,22 Ом 2R20 2,2 Ом 22R0 22 Ом 22R0 22000 220 0R24 0,24 Ом 2R40 2,4 Ом 24R0 24 Ом 2400 240 Ом
0R27 0,27 Ом 2R70 2.7 Ом 27R0 27 Ом 2700 270 Ом
0R30 0,3 Ом 3R00 3 Ом 30R0 30 Ом 3000 30024 3R30 3,3 Ом 33R0 33 Ом 3300 330 Ом
0R36 0,36 Ом 3R60 3,6 Ом 3R60 3,6 Ом 36R0 36 Ом 9 0.39 Ом 3R90 3,9 Ом 39R0 39 Ом 3900 390 Ом
0R43 0,43 Ом 4R30 4,3 Ом 43R014 3 43R0 3
0R47 0,47 Ом 4R70 4,7 Ом 47R0 47 Ом 4700 470 Ом
0R51 0,51 Ом 5R10 5R10 1 Ом 51R0 51 Ом 5100 510 Ом
0R56 0,56 Ом 5R60 5,6 Ом 56R0 56 Ом 5600 510 6R20 6,2 Ом 62R0 62 Ом 6200 620 Ом
0R68 0,68 Ом 6R80 6,8 Ом 68R0 2
0R75 0.75 Ом 7R50 7,5 Ом 75R0 75 Ом 7500 750 Ом
0R82 0,82 Ом 8R20 8,238 8,238 82R0
0R91 0,91 Ом 9R10 9,1 Ом 91R0 91 Ом 9100 910 Ом
1 МОм 24031
Код Значение Код Значение Код Значение Код Значение
1001 1 кОм 1002 10 кОм 1003 1003
1101 1.1 кОм 1102 11 кОм 1103 110 кОм 1104 1,1 МОм
1201 1,2 кОм 1202 12 кОм 1203 5
1301 1,3 кОм 1302 13 кОм 1303 130 кОм 1304 1,3 МОм
1501 1,5 кОм 1502 1505 15031 1.5 МОм
1601 1,6 кОм 1602 16 кОм 1603 160 кОм 1604 1,6 МОм
1801 1,8 кОм 1802 1802 1802 1802 1804 1,8 МОм
2001 2 кОм 2002 20 кОм 2003 200 кОм 2004 2 МОм
2201 2.2 кОм 2202 22 кОм 2203 220 кОм 2204 2,2 МОм
2401 2,4 кОм 2402 24 кОм 2403 2403 9003 24031
2701 2,7 кОм 2702 27 кОм 2703 270 кОм 2704 2,7 МОм
3001 3 кОм 3002 30 кОм 30 кОм 3 МОм
3301 3.3 кОм 3302 33 кОм 3303 330 кОм 3304 3,3 МОм
3601 3,6 кОм 3602 36 кОм 3603 36 кОм 3603 7 3603 7 3603 7 3603
3901 3,9 кОм 3902 39 кОм 3903 390 кОм 3904 3,9 МОм
4301 4,3 кОм 4302 9302 4,3 кОм 4302 7 4302 4.3 МОм
4701 4,7 кОм 4702 47 кОм 4703 470 кОм 4704 4,7 МОм
5101 3 5,1 кОм 5104 5,1 МОм
5601 5,6 кОм 5602 56 кОм 5603 560 кОм 5604 5,6 МОм
62 кОм 6202 62 кОм 6203 620 кОм 6204 6,2 МОм
6801 6,8 кОм 6802 68 кОм 6802 68 кОм 6802 68 кОм 6801
7501 7,5 кОм 7502 75 кОм 7503 750 кОм 7504 7,5 МОм
8201 8,2 кОм 8202 8,2к 8.2 МОм
9101 9,1 кОм 9102 91 кОм 9103 910 кОм 9104 9,1 МОм
10586 9009 1 Ом
07 96 1R40 4 Ом 9031 9031 91R16565 Ом
Таблица 2: 4-значные резисторы SMD (серия E96)
Код Значение Код Значение Код Значение Код Значение
0R10 0,1 Ом 1R00 1 Ом 10R0 10 Ом 1000 100 Ом
R102 0.102 Ом 1R02 1,02 Ом 10R2 10,2 Ом 1020 102 Ом
R105 0,105 Ом 10R05 1,05 Ом 10R05 1,05 Ом 10R5 1,05 Ом 10R5
R107 0,107 Ом 1R07 1,07 Ом 10R7 10,7 Ом 1070 107 Ом
0R11 0,11 Ом 1R10 11R0 11 Ом 1100 110 Ом
R113 0,113 Ом 1R13 1,13 Ом 11R3 11,3 Ом 1130 11,37 1130 9115 931 Ом 1R15 1,15 Ом 11R5 11,5 Ом 1150 115 Ом
R118 0,118 Ом 1R18 1,18 Ом 11R8 8 Ом 1180 118 Ом
R121 0,121 Ом 1R21 1,21 Ом 12R1 12,1 Ом 1210 121 Ом 1
214 4 1,24 Ом 12R4 12,4 Ом 1240 124 Ом
R127 0,127 Ом 1R27 1,27 Ом 12R7 12,7 Ом 32 1270 0.13 Ом 1R30 1,3 Ом 13R0 13 Ом 1300 130 Ом
R133 0,133 Ом 1R33 1,33 Ом 13R3 13,311 13R3 13,311
R137 0,137 Ом 1R37 1,37 Ом 13R7 13,7 Ом 1370 137 Ом
0R14 0,14 Ом 14R0 14 Ом 1400 140 Ом
R143 0,143 Ом 1R43 1,43 Ом 14R3 14,3 Ом 1430

07

0 Ом

1R47 1,47 Ом 14R7 14,7 Ом 1470 147 Ом
0R15 0,15 Ом 1R50 1,5 Ом 15R0 1,5 Ом 15R0
R154 0.154 Ом 1R54 1,54 Ом 15R4 15,4 Ом 1540 154 Ом
R158 0,158 Ом 1R58 1,58 Ом 1R58 1,58 Ом 9
R162 0,162 Ом 1R62 1,62 Ом 16R2 16,2 Ом 1620 162 Ом
R165 0,165 Ом
16R5 16,5 Ом 1650 165 Ом
R169 0,169 Ом 1R69 1,69 Ом 16R9 16,948 Ом 16
52

0 0,174 Ом

1R74 1,74 Ом 17R4 17,4 Ом 1740 174 Ом R178 0,178 Ом 1R78 1,78 Ом 80 17R78.8 Ом 1780 178 Ом R182 0,182 Ом 1R82 1,82 Ом 18R2 18,2 Ом 1820 182 Ом 1 R182 R182 1,87 Ом 18R7 18,7 Ом 1870 187 Ом R191 0,191 Ом 1R91 1,91 Ом 19R1 19,1 Ом 11 19101 0.196 Ом 1R96 1,96 Ом 19R6 19,6 Ом 1960 196 Ом 0R20 0,2 Ом 2R00 2 Ом 20R0 9016 20R0 9016 9016 20R0 9016 R205 0,205 Ом 2R05 2,05 Ом 20R5 20,5 Ом 2050 205 Ом 0R21 0,21 Ом 2R10. 1 Ом 21R0 21 Ом 2100 210 Ом R215 0,215 Ом 2R15 2,15 Ом 21R5 21,5 Ом 2150 931 21,5 2150 931 215000 R2 2150 21 900 Ом 2R21 2,21 Ом 22R1 22,1 Ом 2210 221 Ом R226 0,226 Ом 2R26 2,26 Ом 22R6. 2,26 Ом 22R6.6 Ом 2260 226 Ом R232 0,232 Ом 2R32 2,32 Ом 23R2 23,2 Ом 2320 232 Ом 9237 232 Ом 9237 0,23 2,37 Ом 23R7 23,7 Ом 2370 237 Ом R243 0,243 Ом 2R43 2,43 Ом 24R3 24,3 Ом 24303 24307 0.249 Ом 2R49 2,49 Ом 24R9 24,9 Ом 2490 249 Ом R255 0,255 Ом 2R55 2,55 Ом 9505 9505 R261 0,261 Ом 2R61 2,61 Ом 26R1 26,1 Ом 2610 261 Ом R267 0,267 Ом 2R 26767 Ом 26R7 26,7 Ом 2670 267 Ом R274 0,274 Ом 2R74 2,74 Ом 27R4 27,4 Ом 2740 27,4 2740 0,28 Ом 2R80 2,8 Ом 28R0 28 Ом 2800 280 Ом R287 0,287 Ом 2R87 2,87 Ом 28R7 2,87 Ом 28R7 917.7 Ом 2870 287 Ом R294 0,294 Ом 2R94 2,94 Ом 29R4 29,4 Ом 2940 294 Ом

1 931 931 931 931 R294

1 931 931 R293 3,01 Ом

30R1 30,1 Ом 3010 301 Ом R309 0,309 Ом 3R09 3,09 Ом 30R9 30,9 Ом 3090 3090 91 30,9 3090 0.316 Ом 3R16 3,16 Ом 31R6 31,6 Ом 3160 316 Ом R324 0,324 Ом 3R24 3,24 32 Ом 32 32R4 R332 0,332 Ом 3R32 3,32 Ом 33R2 33,2 Ом 3320 332 Ом 0R34 0,34 Ом 3R40.4 Ом 34R0 34 Ом 3400 340 Ом R348 0,348 Ом 3R48 3,48 Ом 34R8 34,8 Ом 3480 3480 Ом 3R57 3,57 Ом 35R7 35,7 Ом 3570 357 Ом R365 0,365 Ом 3R65 3,65 Ом 36R5.5 Ом 3650 365 Ом R374 0,374 Ом 3R74 3,74 Ом 37R4 37,4 Ом 3740 374 Ом R38 9003 3,83 Ом 38R3 38,3 Ом 3830 383 Ом R392 0,392 Ом 3R92 3,92 Ом 39R2 39,2 Ом 10 39202 10 39202 10 39202 0.402 Ом 4R02 4,02 Ом 40R2 40,2 Ом 4020 402 Ом R412 0,412 Ом 4R12 4,12 Ом2012 R2 412010R2 R422 0,422 Ом 4R22 4,22 Ом 42R2 42,2 Ом 4220 422 Ом R432 0,432 Ом 4R3232 Ом 43R2 43,2 Ом 4320 432 Ом R442 0,442 Ом 4R42 4,42 Ом 44R2 44,2 Ом 10 4420 44,2 10 4420 9207 4420 9209 0,453 Ом 4R53 4,53 Ом 45R3 45,3 Ом 4530 453 Ом R464 0,464 Ом 4R64 4,64 Ом 4600R4.4 Ом 4640 464 Ом R475 0,475 Ом 4R75 4,75 Ом 47R5 47,5 Ом 4750 475 Ом R 4,87 Ом 48R7 48,7 Ом 4870 487 Ом R491 0,491 Ом 4R91 4,91 Ом 49R1 49,1 4910 4910 0.511 Ом 5R11 5,11 Ом 51R1 51,1 Ом 5110 511 Ом R523 0,523 Ом 5R23 5,23 Ом 52R23 52R1903 52R2 900 R536 0,536 Ом 5R36 5,36 Ом 53R6 53,6 Ом 5360 536 Ом R549 0,549 Ом 5R4949 Ом 54R9 54,9 Ом 5490 549 Ом R562 0,562 Ом 5R62 5,62 Ом 56R2 56,2 Ом 56209 5620 0,576 Ом 5R76 5,76 Ом 57R6 57,6 Ом 5760 576 Ом 0R59 0,59 Ом 5R90 5,9 Ом 2274 5R90 2280R0 5
R604 0.604 Ом 6R04 6,04 Ом 60R4 60,4 Ом 6040 604 Ом R619 0,619 Ом 6R19 6,19 6R9 6,19 916 6R9 R634 0,634 Ом 6R34 6,34 Ом 63R4 63,4 Ом 6340 634 Ом R649 0,649 Ом 9231 6R4949 Ом 64R9 64,9 Ом 6490 649 Ом R665 0,665 Ом 6R65 6,65 Ом 66R5 66,5 Ом 10 6650 66,5 10 6650 10 6650 0,681 Ом 6R81 6,81 Ом 68R1 68,1 Ом 6810 681 Ом R698 0,698 Ом 6R98 6,98 Ом 698 Ом 6980 698 Ом R715 0,715 Ом 7R15 7,15 Ом 71R5 71,5 Ом 7150 715 Ом 2 731 R 27 7,32 Ом 73R2 73,2 Ом 7320 732 Ом 0R75 0,75 Ом 7R50 7,5 Ом 75R0 75000 7500 7500 0.768 Ом 7R68 7,68 Ом 76R8 76,8 Ом 7680 768 Ом R787 0,787 Ом 7R87 7,87 Ом 90 7R87 7,87 Ом 24 787,87987 7 9007 319 R806 0,806 Ом 8R06 8,06 Ом 80R6 80,6 Ом 8060 806 Ом R825 0,825 Ом 8R25 28 8.25 Ом 82R5 82,5 Ом 8250 825 Ом R845 0,845 Ом 8R45 8,45 Ом 84R5 84,5 Ом 8450 845 Ом 8 925 0,866 Ом 8R66 8,66 Ом 86R6 86,6 Ом 8660 866 Ом R887 0,887 Ом 8R87 8,87 Ом 88R7 88.7 Ом 8870 887 Ом R909 0,909 Ом 9R09 9,09 Ом 90R9 90,9 Ом 9090 931 6 931 931 6 931 900 9,31 Ом 93R1 93,1 Ом 9310 931 Ом R959 0,959 Ом 9R59 9,59 Ом 95R9 95,9 Ом 95R9 95,9 Ом 95R9 95,9 10909 0.976 Ом 9R76 9,76 Ом 97R6 97,6 Ом 9760 976 Ом 1 МОм 0 1103 11014 9051 МОм 930 1211

1 кОм

1421 929 43 кОм 932 932 932 932 932 932 932 932 931 931 32 кОм 2 2554 2,61 кОм 934 934 934 934 934 280 кОм 931 4128 412 кОм 4,22кОм 0 43,2 кОм 0 43,2 кОм 0 43,2 кОм 88 4873 5,36 кОм 1 04 кОм .9 кОм 6,81 кОм 9415 9415 9415 9415 9415 .98 МОм .68 кОм .5кОм 1 943 8,66кОм .87 МОм 976 кОм
Код Значение Код Значение Код Значение Код Значение
1001 1 кОм 1002 10 кОм 1003 1003
1011 1,02 кОм 1022 10.2 кОм 1023 102 кОм 1014 1,02 МОм
1051 1,05 кОм 1052 10,5 кОм 1053 105 кОм 1054 927 931 105 кОм 1054 927 931 9272 1,07 кОм 1072 10,7 кОм 1073 107 кОм 1074 1,07 МОм
1101 1,1 кОм 1102 11 кОм
1131 1,13 кОм 1132 11,3 кОм 1133 113 кОм 1134 1,13 МОм
1151 1,15 кОм 115231 927 927 1151 1,15 кОм 115231 9001 9001 9001 9001 927 927 115 кОм 1154 1,15 МОм
1181 1,18 кОм 1182 11,8 кОм 1183 118 кОм 1184 1,18 МОм 1212 12,1 кОм 1213 121 кОм 1214 1,21 МОм
1241 1,24 кОм 1242 12,4 кОм 1243 кОм 12,4 кОм 1243 кОм
1271 1,27 кОм 1272 12,7 кОм 1273 127 кОм 1274 1,27 МОм
1301 1,3 кОм 2 2 2 1304 1.3 МОм
1331 1,33 кОм 1332 13,3 кОм 1333 133 кОм 1334 1,33 МОм
1371 1,37 кОм 137 кОм 1374 1,37 МОм
1401 1,4 кОм 1402 14 кОм 1403 140 кОм 1404 1,4 МОм
1422 14,3 кОм 1433 143 кОм 1424 1,43 МОм
1471 1,47 кОм 1472 14,7 кОм 14297 14297 9297
1501 1,5 кОм 1502 15 кОм 1503 150 кОм 1504 1,5 МОм
1541 1,54 кОм 1542 1,54 кОм4 кОм 1543 154 кОм 1544 1,54 МОм
1581 1,58 кОм 1582 15,8 кОм 1583 158 кОм 1584 158 кОм 1584 900 1584 900 1,62 кОм 1622 16,2 кОм 1623 162 кОм 1624 1,62 МОм
1651 1,65 кОм 1652 16,5 кОм 16530 16530 16530 1653 .65 МОм
1691 1,69 кОм 1692 16,9 кОм 1693 169 кОм 1694 1,69 МОм
1731 1.104 кОм 174 кОм 1734 1,74 МОм
1781 1,78 кОм 1782 17,8 кОм 1783 178 кОм 1784 1.7821000
82 кОм 1822 18,2 кОм 1823 182 кОм 1824 1,82 МОм
1871 1,87 кОм 1872 18,7 кОм 1873 1873 кОм 1873
1911 1,91 кОм 1912 19,1 кОм 1913 191 кОм 1914 1,91 МОм
1961 1,96 кОм 19616 кОм 1963 196 кОм 1964 1,96 МОм
2001 2 кОм 2002 20 кОм 2003 200 кОм 9007 2004 20 кОм 2052 20,5 кОм 2053 205 кОм 2044 2,05 МОм
2101 2,1 кОм 2102 21 кОм 2103 21 кОм 2103 21k1 МОм
2151 2,15 кОм 2152 21,5 кОм 2153 215 кОм 2154 2,15 МОм
2211 2,21 86
2211 2,21 кОм 31 2211 2,21 кОм 31 9328 221 кОм 2214 2,21 МОм
2261 2,26 кОм 2262 22,6 кОм 2263 226 кОм 2264 2,26 кОм 2264 2,26 МОм 931
2322 23,2 кОм 2323 232 кОм 2324 2,32 МОм
2371 2,37 кОм 2372 23,7 кОм 23736 23,7 кОм 23736
2431 2,43 кОм 2432 24,3 кОм 2433 243 кОм 2434 2,43 МОм
2491 2,49 кОм 2491 2,49 кОм 92 2439 кОм 2493 249 кОм 2494 2,49 МОм
2551 2,55 кОм 2552 25,5 кОм 6 2553 255 кОм 2554 931 255 кОм
2612 26,1 кОм 2613 261 кОм 2614 2,61 МОм
2671 2,67 кОм 2672 26,7 кОм 2673 2673 26,7 кОм 2673 .67 МОм
2741 2,74 кОм 2742 27,4 кОм 2743 274 кОм 2744 2,74 МОм
2801 2,8 кОм 2801 2,8 кОм 2801 2,8 кОм 2801 2,8 кОм 2801 2,8 кОм 2804 2,8 МОм
2871 2,87 кОм 2862 28,7 кОм 2873 287 кОм 2874 2,87 МОм
2,87 МОм
94 кОм 2942 29,4 кОм 2943 294 кОм 2944 2,94 МОм
3011 3,01 кОм 3012 30,1 кОм 3012 30,1 кОм 303531
3091 3,09 кОм 3092 30,9 кОм 3093 309 кОм 3094 3,09 МОм
3161 3,16 кОм 3161 3,16 кОм 6 кОм 3163 316 кОм 3164 3,16 МОм
3241 3,24 кОм 3242 32,4 кОм 3243 324 кОм 80 3243 324 кОм 80 3243 324 кОм 80 3243 324 кОм 80 3243 3,32 кОм 3322 33,2 кОм 3323 332 кОм 3324 3,32 МОм
3401 3,4 кОм 3402 34 кОм 3403 34 кОм 3403 4 МОм
3471 3,48 кОм 3482 34,8 кОм 3483 348 кОм 3474 3,48 МОм
3571 3,57 кОм 357 кОм 3574 3,57 МОм
3651 3,65 кОм 3652 36,5 кОм 3653 365 кОм 3654 3,6541 3654 3,6541 74 кОм 3742 37,4 кОм 3743 374 кОм 3744 3,74 МОм
3831 3,83 кОм 3832 38,3 кОм 38333 38333
3921 3,92 кОм 3922 39,2 кОм 3923 392 кОм 3924 3,92 МОм
4021 4,02 кОм 40212кОм 4023 402кОм 4024 4,02 МОм
4121 4,12кОм 4122 41,2кОм 4123 412кОм12231 4222 42,2кОм 4223 422кОм 4224 4,22 МОм
4321 4,32кОм 4322
4322
4322
432396 .32 МОм
4421 4,42 кОм 4422 44,2 кОм 4423 442 кОм 4424 4,42 МОм
4531 4.5324 4531 4531 4,5324 4531 453 кОм 4534 4,53 МОм
4641 4,64 кОм 4642 46,4 кОм 4643 464 кОм 4644 4,64 кОм 4644 4,64 МОм 75 кОм 4752 47,5 кОм 4753 475 кОм 4754 4,75 МОм
4871 4,87 кОм 4872 48,7 кОм
48,7 кОм 9388 9387 9387 9387 9387 9387 9387 9387 9388
4911 4,91 кОм 4912 49,1 кОм 4913 491 кОм 4914 4,91 МОм
5111 5,11 к12 51 5,11 к12 1 кОм 5113 511 кОм 5114 5,11 МОм
5231 5,23 кОм 5232 52,3 кОм 5233 523 кОм 5362 53,6 кОм 5363 536 кОм 5364 5,36 МОм
5491 5,49 кОм 5492 54,9 кОм 5492 54,9 кОм 5493 9393 54.9 кОм 5493 .49 МОм
5621 5,62кОм 5622 56,2кОм 5623 562кОм 5624 5,62 МОм
5761 5,76кОм 576 кОм 5764 5,76 МОм
5901 5,9 кОм 5902 59 кОм 5903 590 кОм 5904 9409 9407 9407 9401 9401 6042 60,4 кОм 6043 604 кОм 6044 6,04 МОм
6191 6,19 кОм 6192 61,9 кОм 6192 61,9 кОм 6192 61,9 кОм 6196
6341 6,34 кОм 6342 63,4 кОм 6343 634 кОм 6344 6,34 МОм
6491 6,4409 кОм 6493 649 кОм 6494 6,49 МОм
6651 6,65 кОм 6652 66,5 кОм 6653 66512

0 931 931 931 931 931 931 931

66512

0

6812 68,1 кОм 6813 681 кОм 6814 6,81 МОм
6971 6,98 кОм 6982 69,8 кОм 6982 69,8 кОм
7151 7,15 кОм 7152 71,5 кОм 7153 715 кОм 7154 7,15 МОм
7321 715 кОм
7321 731 9001 731 7321 731 732 кОм 7324 7,32 МОм
7501 7,5 кОм 7502 75 кОм 7503 750 кОм 7504 7,5 МОм
7682 76,8 кОм 7683 768 кОм 7684 7,68 МОм
7871 7,87 кОм 7872 78,72 кОм 7872 78,72 кОм 7872 78,72 кОм
8061 8,06 кОм 8062 80,6 кОм 8063 806 кОм 8064 8,06 МОм
8251 8,25 кОм 8253 825кОм 8254 8,25 МОм
8451 8,45кОм 8452 84,5кОм 8453 845002 8453 845002 8453 845002 8453 845002 8662 86,6кОм 8663 866кОм 8664 8,66 МОм
8871 8,87кОм 8872 88,73 К73 88431933
9091 9,09 кОм 9092 90,9 кОм 9093 909 кОм 9094 9,09 МОм
9311 9,31 кОм 9,31 кОм 931 кОм 9314 9,31 МОм
9591 9,59 кОм 9592 95,9 кОм 9593 959 кОм 9594 9,5106 9000 9 9762 97,6 кОм 9763 976 кОм 9764 9,76 МОм

Еще примеры кодов резисторов микросхемы: 3-значные и EIA-96.

Примеры резисторов с цветовой кодировкой: E12 (10%), E24 (5%) и E48 (2%).

Примеры резисторов SMD

(код EIA-96)

Примеры резисторов SMD (EIA-96)

В следующей таблице перечислены все часто используемые резисторы SMD, отмеченные кодом EIA-96 от 1 Ом до 97.6 МОм. См. Также калькулятор резисторов SMD и краткое руководство по чтению резисторов SMD.

945 9451 кОм 14 1 14 1 43 Ом 931 142944 .65 кОм 26Y94 .82 Ом 931 931 931 1849 кОм 931 931 1849 9.6 Ом 2,07 950 950 34X 950 34X 32 Ом 2 39X 2 39X 9.9 Ом .67 кОм 9222 44XA 280 Ом 94 Ом 931 96 Ом 4 кОм 031 02 54X 031 56Y0007.74 Ом 931 2 40X .32 кОм 4Y0007 4Y0007 75 Ом 931 1 Ом 5,36 Ом .49 кОм 0 60007.04 Ом Ом 6,81 Ом .98 кОм 84 84 92300 78,7 2300 78,7 2300 78,7 2300 78 960 887 960 887 960 887 .87 кОм 9122 9412,1 9122 9412,1 0 6 Ом
Код Значение Код Значение Код Значение Код Значение
01Y 1 Ом 01X 10 Ом 01A 6 100 Ом 1 кОм
02Y 1,02 Ом 02X 10.2 Ом 02A 102 Ом 02B 1,02 кОм
03Y 1,05 Ом 03X 10,5 Ом 03A 105 Ом 03B 1,0844 03B 5 к 1,07 Ом 04X 10,7 Ом 04A 107 Ом 04B 1,07 кОм
05Y 1,1 Ом 05X 11 Ом 05A 110B
06Y 1,13 Ом 06X 11,3 Ом 06A 113 Ом 06B 1,13 кОм
07Y 1,15 Ом 07X 07X 07X 115 Ом 07B 1,15 кОм
08Y 1,18 Ом 08X 11,8 Ом 08A 118 Ом 08B 1,18 кОм
8821 Ом 09X 12,1 Ом 09A 121 Ом 09B 1,21кОм
10Y 1,24 Ом 10X 12,4 Ом 10A 12450 10A 12412,4
11Y 1,27 Ом 11X 12,7 Ом 11A 127 Ом 11B 1,27 кОм
12Y 1,3 Ом 12X 13 Ом 13 Ом 12B 1.3 кОм
13Y 1,33 Ом 13X 13,3 Ом 13A 133 Ом 13B 1,33 кОм
14Y 1,37 Ом 14.76 14X900 137 Ом 14B 1,37 кОм
15Y 1,4 Ом 15X 14 Ом 15A 140 Ом 15B 1,4 кОм
16X 14,3 Ом 16A 143 Ом 16B 1,43 кОм
17Y 1,47 Ом 17X 14,7 Ом 17A
18Y 1,5 Ом 18X 15 Ом 18A 150 Ом 18B 1,5 кОм
19Y 1,54 Ом 19X 15.4 Ом 19A 154 Ом 19B 1,54 кОм
20Y 1,58 Ом 20X 15,8 Ом 20A 158 Ом 20B 91 20B 91 1,62 Ом 21X 16,2 Ом 21A 162 Ом 21B 1,62 кОм
22Y 1,65 Ом 22X 16,5 Ом 22A 22A
23Y 1,69 Ом 23X 16,9 Ом 23A 169 Ом 23B 1,69 кОм
24Y ,41358 1,74 Ом 174 Ом 24B 1,74 кОм
25Y 1,78 Ом 25X 17,8 Ом 25A 178 Ом 25B 1,78 кОм
26X 18,2 Ом 26A 182 Ом 26B 1,82 кОм
27Y 1,87 Ом 27X 18,7 Ом 27A 27A
28Y 1,91 Ом 28X 19,1 Ом 28A 191 Ом 28B 1,91 кОм
29Y 1,96 Ом 29X 29A 196 Ом 29B 1,96 кОм
30Y 2 Ом 30X 20 Ом 30A 200 Ом 30B 9000 9000 31X 20,5 Ом 31A 205 Ом 31B 2,05 кОм
32Y 2,1 Ом 32X 21 Ом 32A 210B .1 кОм
33Y 2,15 Ом 33X 21,5 Ом 33A 215 Ом 33B 2,15 кОм
34Y 2,21 Ом 221 Ом 34B 2,21 кОм
35Y 2,26 Ом 35X 22,6 Ом 35A 226 Ом 35B 2,26 кОм 36Y0007
36X 23,2 Ом 36A 232 Ом 36B 2,32кОм
37Y 2,37 Ом 37X 23,7 Ом 37A 4337,37 Ом 433 237
38Y 2,43 Ом 38X 24,3 Ом 38A 243 Ом 38B 2,43 кОм
39Y 2,49 Ом
2,49 Ом
39A 249 Ом 39B 2,49 кОм
40Y 2,55 Ом 40X 25,5 Ом 40A 255 Ом 40B 4 2,5 кОм 40B 4 2,5 к 2,61 Ом 41X 26,1 Ом 41A 261 Ом 41B 2,61 кОм
42Y 2,67 Ом 42X 26,7 Ом 42A
43Y 2,74 Ом 43X 27,4 Ом 43A 274 Ом 43B 2,74 кОм
44Y 2,8 Ом 44XA 44B 2,8 кОм
45Y 2,87 Ом 45X 28,7 Ом 45A 287 Ом 45B 2,87 кОм
46Y 46X 29,4 Ом 46A 294 Ом 46B 2,94 кОм
47Y 3,01 Ом 47X 30,1 Ом 47A 16
48Y 3,09 Ом 48X 30,9 Ом 48A 309 Ом 48B 3,09кОм
49Y 3,16 Ом 31X 49A 316 Ом 49B 3,16 кОм
50Y 3,24 Ом 50X 32,4 Ом 50A 324 Ом 50B 31 3,24 3,32 Ом 51X 33,2 Ом 51A 332 Ом 51B 3,32 кОм
52Y 3,4 Ом 52X 34 Ом 52A 06 34031
53Y 3,48 Ом 53X 34,8 Ом 53A 348 Ом 53B 3,48 кОм
54Y 3,57 Ом 3,57 Ом 357 Ом 54B 3,57 кОм
55Y 3,65 Ом 55X 36,5 Ом 55A 365 Ом 55B 3,65 кОм
56X 37,4 Ом 56A 374 Ом 56B 3,74 кОм
57Y 3,83 Ом 57X 38,3 Ом 57A 4 57A 4
58Y 3,92 Ом 58X 39,2 Ом 58A 392 Ом 58B 3,92кОм
59Y 4,02 Ом
2 Ом 59A 402 Ом 59B 4,02 кОм
60Y 4,12 Ом 60X 41,2 Ом 60A 412Ом 60B 20 4,12к 4,22 Ом 61X 42,2 Ом 61A 422 Ом 61B 4,22 кОм
62Y 4,32 Ом 62X 43,2 Ом 62A86
63Y 4,42 Ом 63X 44,2 Ом 63A 442 Ом 63B 4,42 кОм
​​64Y 4,53 Ом 82 64X 4,53 64X 64X 453 Ом 64B 4,53 кОм
65Y 4,64 Ом 65X 46,4 Ом 65A 464 Ом 65B 4,64 кОм
4,64 кОм
66X 47,5 Ом 66A 475 Ом 66B 4,75 кОм
67Y 4,87 Ом 67X 48,7 Ом4 67A Ом
68Y 4,99 Ом 68X 49,9 Ом 68A 499 Ом 68B 4,99кОм
69Y 5,11 Ом 69X 69A 511 Ом 69B 5,11 кОм
70Y 5,23 Ом 70X 52,3 Ом 70A 523 Ом 70B 315,24 70B 71X 53,6 Ом 71A 536 Ом 71B 5,36 кОм
72Y 5,49 Ом 72X 54,97 72A
73Y 5,62 Ом 73X 56,2 Ом 73A 562 Ом 73B 5,62 кОм
74Y 5,76X 576 Ом 74B 5,76 кОм
75Y 5,9 Ом 75X 59 Ом 75A 590 Ом 75B 5,9 кОм 76X 60,4 Ом 76A 604 Ом 76B 6,04 кОм
77Y 6,19 Ом 77X 61,9 Ом 77A
78Y 6,34 Ом 78X 63,4 Ом 78A 634 Ом 78B 6,34 кОм
79Y 6,49 Ом 79X
79A 649 Ом 79B 6,49 кОм
80Y 6,65 Ом 80X 66,5 Ом 80A 665 Ом 80B1031 941 941 941 941 900Y 81X 68,1 Ом 81A 681 Ом 81B 6,81 кОм
82Y 6,98 Ом 82X 69,8 Ом 82A8 82A8
83Y 7,15 Ом 83X 71,5 Ом 83A 715 Ом 83B 7,15 кОм
84Y 7,32 Ом 84X 7,32 84X 732 Ом 84B 7,32 кОм
85Y 7,5 Ом 85X 75 Ом 85A 750 Ом 85B 7,5 кОм
86Y68 Ом 86X 76,8 Ом 86A 768 Ом 86B 7,68 кОм
87Y 7,87 Ом 87X 78,7 Ом 87A 87A 87A 87A
88Y 8,06 Ом 88X 80,6 Ом 88A 806 Ом 88B 8,06 кОм
89Y 8,25 Ом 89X 82.5 Ом 89A 825 Ом 89B 8,25 кОм
90Y 8,45 Ом 90X 84,5 Ом 90A 845 Ом 90B 8,4105 кОм 90B 8,4105 кОм 90B 8,4105 к 8,66 Ом 91X 86,6 Ом 91A 866 Ом 91B 8,66кОм
92Y 8,87 Ом 92X 88,7 Ом 92A 92A 92A
93Y 9,09 Ом 93X 90,9 Ом 93A 909 Ом 93B 9,09 кОм
94Y 9,31 Ом 9412,1 9,31 931 Ом 94B 9,31 кОм
95Y 9,53 Ом 95X 95,3 Ом 95A 953 Ом 95B 9,53 кОм
96X 97,6 Ом 96A 976 Ом 96B 9,76 кОм
10 МОм 04007

4

4

9276 05M 900 31 11.3 кОм 963 963 M 120007 кОм 11372 931 937 к 9404 12FM 9404 12FM 13.3 кОм 31 43 МОм 150 кОм 1,62 МОм 9000 9000.9 кОм 4 24E 26646 26646 8 9000.1 к 6 МОм 3636 .32 МОм 0 9000.3k 31 9000.3k7 1 968 9689 МОм 43C7 4 ком 2 94 МОм 5 кОм 5 3,32 МОм 1 2 МОм 4,22 МОм 9008 44000 9000.2 кОм 663 6631 9008 6840 9000C7 9000C7 9003 974 9741 МОм 975 кОм 6,81 МОм 71 8C5 кОм 84M 8,32 9,32 84M 9422E 68 МОм 0 8C7 9775 МОм кОм 931 9906 .76 МОм
Код Значение Код Значение Код Значение Код Значение
01C 10кОм 01D 96кОм 6196 01E
02C 10,2 кОм 02D 102 кОм 02E 1.02 МОм 02F 10,2 МОм
03C 10,5 кОм 03D 105 кОм 03E 1,05 МОм 03F 10,5 МОм
107 кОм 04E 1,07 МОм 04F 10,7 МОм
05C 11 кОм 05D 110 кОм 05E 0931 9276 05M 06D 113 кОм 06E 1,13 МОм 06F 11,3 МОм
07C 11,5 кОм 07D 115 кОм 07E 963M 9001
08C 11,8 кОм 08D 118 кОм 08E 1,18 МОм 08F 11,8 МОм
09C 96/12,1 кОм 121D 121D 121D900 .21 МОм 09F 12,1 МОм
10C 12,4 кОм 10D 124 кОм 10E 1,24 МОм 10F 12,4 МОм
127 кОм 11E 1,27 МОм 11F 12,7 МОм
12C 13 кОм 12D 130 кОм 12E 96 1,3 МОм 12FM 13D 133 кОм 13E 1,33 МОм 13F 13,3 МОм
14C 13,7 кОм 14D 137 кОм 14D 137 кОм 14E 14E
15C 14 кОм 15D 140 кОм ​​15E 1,4 МОм 15F 14 МОм
16C ​​ 14,3 кОм 16C ​​ 14,3 кОм 143 16D
16F 14,3 МОм
17C 14,7 кОм 17D 147 кОм 17E 1,47 МОм 17F 96 МОм 5 18000C7 14,7 МОм 5 9000C7 9000C7 18E 1,5 МОм 18F 15 МОм
19C 15,4 кОм 19D 154 кОм 19E 1,54 МОм 19F 1,54 МОм4 МОм
20C 15,8 кОм 20D 158 кОм 20E 1,58 МОм 20F 15,8 МОм
21C 16,2 кОм
21C 16,2 кОм
21C 16,2 кОм 2156031 31 31 31 21F 16,2 МОм
22C 16,5 кОм 22D 165 кОм 22E 1,65 МОм 22F 16,5 МОм
23D 169 кОм 23E 1,69 МОм 23F 16,9 МОм
24C 17,4 кОм 24D 174 кОм 9 24E 174 кОм 920
25C 17,8 кОм 25D 178 кОм 25E 1,78 МОм 25F 17,8 МОм
26C 18,2 кОм 6 .82 МОм 26F 18,2 МОм
27C 18,7 кОм 27D 187 кОм 27E 1,87 МОм 27F 1,87 МОм 27F 96,7 МОм 10 19000.1 1 1 191 кОм 28E 1,91 МОм 28F 19,1 МОм
29C 19,6 кОм 29D 196 кОм 29E 1,9610 29F
30C 20 кОм 30D 200 кОм 30E 2 МОм 30F 20 МОм
31C 20,5 кОм 31D 20,5 кОм 31D 31D 31D 31F 20,5 МОм
32C 21 кОм 32D 210 кОм 32E 2,1 МОм 32F 21 МОм
33C 5 кОм 33D 215 кОм 33E 2,15 МОм 33F 21,5 МОм
34C 22,1 кОм 34D 221 кОм 94 34D 221 кОм 94 34E 94 34E 94 34E 94 34E
35C 22,6 кОм 35D 226 кОм 35E 2,26 МОм 35F 22,6 МОм
36C 23,2 кОм 26 36C 23,2 кОм 36F 23,2 МОм
37C 23,7 кОм 37D 237 кОм 37E 2,37 МОм 37F 2,37 МОм 37F 23,7 МОм
243 кОм 38E 2,43 МОм 38F 24,3 МОм
39C 24,9 кОм 39D 249 кОм 39E 2,49 МОм
40C 25,5 кОм 40D 255 кОм 40E 2,55 МОм 40F 25,5 МОм
41C 26,1 кОм
41C 26,1 кОм 31 969 31 2,61 МОм 41F 26,1 МОм
42C 26,7 кОм 42D 267 кОм 42E 2,67 МОм 42F 26,7 МОм
45C 28,7 кОм 45D 287 кОм 45E 2,87 МОм 45F 28,7 МОм
46C 29,4 кОм 46D10 29,4 кОм 46D10 970 46F 29,4 МОм
47C 30,1 кОм 47D 301 кОм 47E 3,01 МОм 47F 30,1 МОм
309 кОм 48E 3,09 МОм 48F 30,9 МОм
49C 31,6 кОм 49D 316 кОм 49E 3,16 МОм 6 МОм
50C 32,4 кОм 50D 324 кОм 50E 3,24 МОм 50F 32,4 МОм
51C 33,2 кОм
51C 33,2 кОм 33,2 кОм 51F 33,2 МОм
52C 34 кОм 52D 340 кОм 52E 3,4 МОм 52F 34 МОм
53C8 ком
55C 36,5 кОм 55D 365 кОм 55E 3,65 МОм 55F 36,5 МОм
56C 37,4 кОм 56D 56D 37,4 кОм 56D .74 МОм 56F 37,4 МОм
57C 38,3 кОм 57D 383 кОм 57E 3,83 МОм 57F 38,3 МОм

27 9000,29

9000,29 9000,29 9000.2 9000.29D 392 кОм 58E 3,92 МОм 58F 39,2 МОм
59C 40,2 кОм 59D 402 кОм 59E 4,02 МОм 59E 4,02 МОм
60C 41,2 кОм 60D 412 кОм 60E 4,12 МОм 60F 41,2 МОм
61C 42,26 кОм
61C 42,26 кОм 61F 42,2 МОм
62C 43,2 кОм 62D 432 кОм 62E 4,32 МОм 62F 43,2 МОм 63D 442 кОм 63E 4,42 МОм 63F 44,2 МОм
64C 45,3 кОм 64D 453 кОм 64E3 64E3 453 кОм 64E3
65C 46,4 кОм 65D 464 кОм 65E 4,64 МОм 65F 46,4 МОм
66C 47,5 кОм 31 47,5 кОм .75 МОм 66F 47,5 МОм
67C 48,7 кОм 67D 487 кОм 67E 4,87 МОм 67F 48,7 МОм
499 кОм 68E 4,99 МОм 68F 49,9 МОм
69C 51,1 кОм 69D 511 кОм 69E 5,11 МОм
70C 52,3 кОм 70D 523 кОм 70E 5,23 МОм 70F 52,3 МОм
71C 53,66 кОм 71 31 31 71C 53,66 кОм 71 31 9745 5,36 МОм 71F 53,6 МОм
72C 54,9 кОм 72D 549 кОм 72E 5,49 МОм 72F 54,9 МОм 9000.2 кОм 73D 562 кОм 73E 5,62 МОм 73F 56,2 МОм
74C 57,6 кОм 74D 576 кОм 74M 74.7 576 кОм 74M 74.7
75C 59 кОм 75D 590 кОм 75E 5,9 МОм 75F 59 МОм
76C 60,4 кОм 76C 60,4 кОм 60D04 МОм 76F 60,4 МОм
77C 61,9 кОм 77D 619 кОм 77E 6,19 МОм 77F 61,9 МОм 10 2
10
634 кОм 78E 6,34 МОм 78F 63,4 МОм
79C 64,9 кОм 79D 649 кОм 79E 6,49 F 79E 6,49 F 9 МОм
80C 66,5 кОм 80D 665 кОм 80E 6,65 МОм 80F 66,5 МОм
81C 686,1 кОм6 81F 68,1 МОм
82C 69,8 кОм 82D 698 кОм 82E 6,98 МОм 82F 69,8 МОм 8910 71
83D 715 кОм 83E 7,15 МОм 83F 71,5 МОм
84C 73,2 кОм 84D 732 кОм
85C 75 кОм 85D 750 кОм 85E 7,5 МОм 85F 75 МОм
86C 76,8 кОм 6 968 76,8 кОм 6 968 6 968 86F 76,8 МОм
87C 78,7 кОм 87D 787 кОм 87E 7,87 МОм 87F 78,7 МОм
806 кОм 88E 8,06 МОм 88F 80,6 МОм
89C 82,5 кОм 89D 825 кОм 89E 8,25 90 МОм
90C 84,5 кОм 90D 845 кОм 90E 8,45 МОм 90F 84,5 МОм
91C 86,616 кОм 31 91 931 8616 кОм 31 91 31 91 8,66 МОм 91F 86,6 МОм
92C 88,7 кОм 92D 887 кОм 92E 8,87 МОм 92F 88,7C7 934
93D 909 кОм 93E 9,09 МОм 93F 90,9 МОм
94C 93,1 кОм 94D 931 кОм 94 9E 9E 931 кОм
95C 95,3 кОм 95D 953 кОм 95E 9,53 МОм 95F 95,3 МОм
96C 97,6 кОм
96C 97,6 кОм
9003
96F 97,6 МОм

Подробнее: Примеры 3-значных и 4-значных микросхем резисторов.

Примеры резисторов с цветовой кодировкой для сквозных отверстий: E12 (10%), E24 (5%) и E48 (2%).

Калькулятор цветового кода 4-полосного резистора

-Apogeeweb

Часто задаваемые вопросы

1. Как определить цветовой код 4-х полосного резистора?

При 4 полосах первая и вторая полосы представляют первую и вторую значащие цифры значения сопротивления, 3 полосы — это десятичный множитель.Затем идет небольшой промежуток, помогающий различать левую и правую часть компонента, и, наконец, четвертая полоса, указывающая на допуск резистора.

2. Как рассчитать цветовую кодировку резистора?

Например, резистор имеет следующую цветную маркировку; Желтый Фиолетовый Красный = 4 7 2 = 4 7 x 102 = 4700 Ом или 4 к7 Ом. Четвертая и пятая полосы используются для определения процентного отклонения резистора.

3. Какая 4-я полоса на резисторе?

Четвертая полоса (или пятая для 5-ти и 6-ти полосной) указывает значения допуска.Здесь добавлены два цвета (золотой и серебряный). 6-я полоса для резистора 6-полосного типа — это температурный коэффициент. Это показывает, насколько изменяется фактическое значение сопротивления резистора при изменении температуры.

4. Какого цвета резистор на 1 кОм?

Цветовой код резистора 1 кОм / 1 кОм

Значение: 1 кОм / 1000 Ом

Тип: 4 полосы Цветовой код

Цвет: коричневый, черный, красный, золотой

Множитель: красный, 100

Допуск: золотой браслет ± 5%

5.Какого цвета резистор 47к?

Цветовой код резистора 47 кОм / 47 кОм

Значение: 47 кОм / 47000 Ом

Тип: 4-полосная система цветового кода

Цветовой код: желтый, фиолетовый, оранжевый, золотой

Множитель: оранжевый, 1000

Допуск: золотой браслет ± 5%

6. Как прочитать цветовую маркировку 6-полосного резистора?

Если цвета на 6-полосном резисторе расположены в следующем порядке: зеленый, коричневый, фиолетовый, черный, золотой и оранжевый. Значения цветных полос будут такими: зеленый = 5, коричневый = 1, фиолетовый = 7, черный = 100, золотой = 5%, оранжевый = 15 частей на миллион.

7. Что означает третья цветная полоса — серебро?

Подобно 3-полосному резистору, первые две полосы всегда дают первые 2 цифры значения сопротивления. Третья полоса представляет собой множитель, а четвертая полоса представляет собой допуск. Для 4-полосного цветового кода резистора мы можем начать с определения диапазона допуска, поскольку обычно это золото или серебро.

8. Какая цифра представлена ​​синей полосой на резисторе?

Цвет Название Диапазон цифр Диапазон множителя

Оранжевый 3 1000

Желтый 4 10,000

Зеленый 5 100,000

Синий 6 1,000,000

9.Что значит пятая полоса на резисторе?

допуск

У резисторов

с высокой точностью есть дополнительная полоса для обозначения третьей значащей цифры. Следовательно, первые три полосы указывают значащие цифры, четвертая полоса — это коэффициент умножения, а пятая полоса представляет допуск.

10. Что представляет собой третья полоса на резисторе?

На трех- или четырехполосном резисторе третья полоса представляет умножитель. Этот множитель в основном сдвигает десятичный разряд, чтобы изменить ваше значение с мегаом на миллиом и в любом другом месте.Четвертая цветная полоса обозначает толерантность.

11. Как читать 4-полосный резистор?

12. Что такое код резистора SMD?

SMD резистор: технология поверхностного монтажа

Эти крошечные микросхемы помечены трех (3) или четырех (4) значными кодами, которые называются кодами резисторов SMD для обозначения их значений сопротивления. Ниже приведены некоторые роли, которые помогают узнать точное значение резистора SMD по напечатанным кодам символов на этих крошечных микросхемах.

13.Как запомнить цветовые коды?

Черный, Коричневый, Красный, Оранжевый, Желтый, Зеленый, Синий, Фиолетовый, Серый, Белый <=> 0, 1, 2, 3, 4, 5, 6, 7, 8, 9. Лучший способ запоминания — BB Рой из Великобритании Вето женится. В качестве альтернативы, большинство цветов — это цвета традиционной радуги.

14. Что означает синий резистор?

Корпус резистора бежевого цвета часто указывает на то, что его допуск составляет 5%, в то время как корпус синего цвета часто указывает на допуск 1% или 2%.Резисторы с синим телом и темно-коричневый резистор содержат металлооксидные пленочные элементы, в то время как резисторы с бежевым телом и зеленый резистор содержат углеродную пленку.

4-полосный резистор, цветовой код

Цветные полосы отображаются как: ЖЕЛТЫЙ, ФИОЛЕТОВЫЙ, ОРАНЖЕВЫЙ и ЗОЛОТО. Тогда сопротивление использования цветового круга будет:

Поскольку это 4-полосный резистор, колесо цветовой кодировки сопротивления можно использовать для определения значения сопротивления 5-полосного резистора, поэтому третье цифровое колесо в этом случае не используется.Затем на колесе цветового кода отображается:

.

Первая цветная полоса (желтая) дает первое цифровое значение 4. Вторая цветная полоса (пурпурная) дает второе цифровое значение 7. Это дает двузначное значение 47. Умножьте значение третьей полосы. В этом случае значение Orange равно 1000 или 1 кОм, поэтому значение сопротивления резистора составляет 47000 Ом (47 × 1000 = 47000) или 47 кОм. Последняя полоса частот дает значение допуска сопротивления, а Gold соответствует диапазону допуска ± 5%.

Затем используйте резистивный цветовой круг, который имеет следующие сопротивления:

Желтый Фиолетовый Оранжевый = 4 7 3 = 4 7 x 10 3 = 47000 Ом или 47 кОм ± 5%.

Калькулятор цветовой маркировки резисторов

— 4- и 5-полосные резисторы

Электронная цветовая кодировка была создана, чтобы упростить распознавание номиналов резисторов и других компонентов. Наш бесплатный калькулятор цветовой кодировки резисторов делает это еще проще. Этот универсальный инструмент не только позволяет пользователям определять номинал резистора на основе цветового кода, но также находить цветовые коды для 4- и 5-полосного резистора.

Как рассчитать цветовой код

Начните с выбора типа резистора; либо 4-, либо 5-полосный резистор.Затем вам будет предложено ввести сопротивление и единицы измерения (например, 10 Ом, 1 кОм, 5 МОм, 1ГОм). Наконец, вы выберете соответствующий допуск из раскрывающегося списка. После того, как вы ввели всю необходимую информацию, калькулятор отобразит правильный цветовой код.

Как рассчитать значение

Выберите правильный тип резистора. Затем вы должны щелкнуть по цветным полосам на изображении резистора. Когда вы увидите поле выбора цвета, щелкните соответствующие цветные полосы.После того, как вы выполните все эти шаги, калькулятор отобразит сопротивление резисторов, единицы измерения и допуск. Обратите внимание, что отображаемое значение всегда будет ближайшим предпочтительным значением резистора из серии «E».

FAQs

Подойдет ли этот калькулятор для трехполосных резисторов?

Да. Выберите тип 4-полосного резистора и не вводите ничего в поле, предназначенное для 4-й полосы. Трехполосный резистор не имеет диапазона допуска, что означает, что они имеют значение допуска 20%.

Как я могу использовать этот калькулятор, чтобы найти номинал 6-полосного резистора?

Хотя этот калькулятор предназначен для возврата значений и цветовых кодов для 4–5-полосных резисторов, он также работает для 6-полосных резисторов. Все, что вам нужно сделать, это ввести первые пять цветов. Дополнительная полоса используется для обозначения надежности или температурного коэффициента 6-полосного резистора.

Калькулятор резистора SMD

Калькулятор резистора SMD — это быстрый и простой способ определить номинал резисторов SMD (устройство для поверхностного монтажа).Все, что вам нужно сделать, это ввести трехзначный код (стандартный допуск) или четырехзначный код (прецизионный поверхностный монтаж), который находится на резисторе, и калькулятор автоматически отобразит значение сопротивления.

Код резистора

SMD — Калькулятор

О коде резистора SMD — Калькулятор

Приложение представляет собой простой в использовании калькулятор SMD-кода для расчета сопротивления резистора. Приложение поддерживает 3-значные, 4-значные системы кодирования и EIA-96.

Резистор
Резистор — это компонент, который используется в электрических цепях для ограничения протекания тока.Сопротивление резистора измеряется в Ом (Ом). Когда ток (I) в один ампер проходит через резистор с падением напряжения (U) в один вольт, сопротивление резистора (R) соответствует одному Ом. Это соотношение представлено законом Ома: R = U ÷ I.

SMD-код
Коды на резисторах SMD определяют сопротивление резистора. Существует несколько систем кодирования, определяющих сопротивление резистора: 3-значное, 4-значное и EIA-96. Далее описывается значение каждой системы кодирования.

3-значное число
В системе 3-значного кодирования первые два числа обозначают значащие цифры, а третья цифра указывает множитель. Множитель указывает, сколько нулей нужно добавить к двум значащим цифрам. Если сопротивление меньше 10 Ом, буква R используется для обозначения положения десятичной точки. Далее показано несколько примеров.

340 = 34 Ом
781 = 780 Ом
202 = 2000 Ом или 2 кОм
5R5 = 5.5 Ом

4 цифры
4-значная система кодирования очень похожа на 3-значную систему кодирования. В 4-значной системе кодирования первые три цифры указывают значащие цифры, а четвертая цифра указывает множитель. Множитель указывает, сколько нулей нужно добавить к трем значащим цифрам. Если сопротивление меньше 100 Ом, буква R используется для обозначения положения десятичной точки. Далее показано несколько примеров.

9100 = 910 Ом
2204 = 2.2 МОм
0R10 = 0,1 Ом

EIA-96
Система кодирования EIA-96 состоит из трех символов. Первые два символа — это цифры, которые соответствуют 3 значащим цифрам сопротивления согласно справочной таблице. Третий символ — это буква, обозначающая коэффициент умножения сопротивления. Далее показано несколько примеров.

40A = 255 Ом
12E = 1,3 МОм
52F = 34 МОм

SMD Resistor Code Calculator 1.9 Скачать бесплатно

Этот простой и точный калькулятор для вашего iPhone или iPad поможет вам определить номинал любого резистора SMD.Для начала введите трех- или четырехзначный код и нажмите кнопку «Рассчитать».

Как рассчитать номинал резистора SMD.
————————————————- —-
-Стандартная 3- или 4-значная маркировка, которая может включать «R» для обозначения десятичной точки или «M» для обозначения десятичной точки для миллиомов (SMD с измерением тока)
Примеры: 330 3R3 4703

-EIA- 96 Маркировка 1% с номером в диапазоне от 01 до 96, за которым следует буква
Примеры: 22A 68C 02F

Маркировка 2, 5 и 10% с буквой, за которой следуют цифры в диапазоне от 01 до 60
Примеры: A22 C58 F59

Калькулятор кода резистора SMD — бесплатное приложение для iOS, опубликованное в списке приложений Office Suite & Tools, входящем в состав Business.

Компания, которая разрабатывает калькулятор кода резистора SMD, — это Василис Вутсас. Последняя версия, выпущенная его разработчиком, — 1.9.

Чтобы установить калькулятор кода резистора SMD на устройство iOS, просто нажмите зеленую кнопку «Продолжить в приложение» выше, чтобы начать процесс установки. Приложение размещено на нашем сайте с 17.04.2019 и было загружено 1216 раз. Мы уже проверили, безопасна ли ссылка для загрузки, однако для вашей собственной защиты мы рекомендуем сканировать загруженное приложение с помощью вашего антивируса.Если ваш антивирус определяет калькулятор кода резистора SMD как вредоносное ПО или если ссылка для загрузки приложения iOS с идентификатором 1076185561 не работает, используйте страницу контактов, чтобы написать нам.

Как установить калькулятор кода резистора SMD на ваше устройство iOS:
  • Нажмите кнопку «Продолжить работу с приложением» на нашем веб-сайте. Это перенаправит вас в App Store.
  • Как только калькулятор кода резистора SMD появится в списке iTunes вашего устройства iOS, вы можете начать его загрузку и установку.Нажмите кнопку ПОЛУЧИТЬ справа от приложения, чтобы начать его загрузку.
  • Если вы не вошли в приложение iOS appstore, вам будет предложено ввести свой Apple ID и / или пароль.
  • После загрузки калькулятора кода резистора SMD справа вы увидите кнопку «УСТАНОВИТЬ». Нажмите на него, чтобы начать фактическую установку приложения iOS.
  • После завершения установки вы можете нажать кнопку ОТКРЫТЬ, чтобы запустить ее. Его значок также будет добавлен на главный экран вашего устройства.

SMD Resistor Coding SMD … — Hi-Tech Electronics Palakkad

SMD Resistor Coding

SMD резисторы обычно кодируются числовым эквивалентом знакомого трехполосного цветового кода. Точно так же, как и компоненты с проволочным концом, прецизионные резисторы (1% или лучше) могут быть помечены четырехзначным кодом.
Первые две (или 3) цифры — это первые две (или 3) цифры сопротивления в омах, а третья (или четвертая) — это количество нулей, за которыми следует следовать — «множитель».
На сопротивлениях менее 10 Ом есть буква «R», обозначающая положение десятичной точки.

Но, чтобы сделать жизнь интереснее, для 1% типов появилась новая система кодирования. Это известно как метод маркировки EIA-96. Он состоит из трехзначного кода. Первые две цифры обозначают 3 значащие цифры номинала резистора, используя приведенную ниже таблицу поиска. Третий символ — буква — означает множитель

22A — резистор на 165 Ом, 68C — на 49900 Ом (49.9 k) и 43E a 2740000 (2,74 M). Эта схема маркировки применима только к резисторам 1%.

Аналогичная схема может использоваться для типов допусков 2, 5 и 10%. Буквы множителя идентичны буквам 1%, но стоят перед цифровым кодом. Чтобы было еще веселее, используется другая схема кодирования. Вот это

Итак, в этой схеме A55 — резистор 330 Ом с допуском 10%, C31 — блок 5%, 18000 Ом (18 кОм), а D18 — 510000 Ом (510 кОм) — допуск 2%

Примеры резисторов SMD (EIA-96)
В следующей таблице перечислены все обычно используемые резисторы SMD, отмеченные кодом EIA-96 от 1 Ом до 97.6 МОм. См. Также калькулятор резисторов SMD и краткое руководство по чтению резисторов SMD.

Код Значение Код Значение Код Значение Код Значение
01Y 1 Ом 01X 10 Ом 01A 100 Ом 01B 1 кОм
02Y 1,02 Ом 02X 10,2 Ом 02A 102 Ом 02B 1,02 кОм
03Y 1,05 Ом 03X 10,5 Ом 03A 105 Ом 03B 1,05 кОм
04Y 1,07 Ом 04X 10,7 Ом 04A 107 Ом 04B 1,07 кОм
05Y 1,1 Ом 05X 11 Ом 05A 110 Ом 05B 1,1 кОм
06Y 1,13 Ом 06X 11,3 Ом 06A 113 Ом 06B 1,13 кОм
07Y 1,15 Ом 07X 11,5 Ом 07A 115 Ом 07B 1,15 кОм
08Y 1,18 Ом 08X 11,8 Ом 08A 118 Ом 08B 1.18 кОм
09Y 1,21 Ом 09X 12,1 Ом 09A 121 Ом 09B 1,21 кОм
10Y 1,24 Ом 10X 12,4 Ом 10A 124 Ом 10B 1,24 кОм

11Y 1,27 Ом 11X 12,7 Ом 11A 127 Ом 11B 1,27 кОм
12Y 1,3 Ом 12X 13 Ом 12A 130 Ом 12B 1,3 кОм
13Y 1,33 Ом 13X 13,3 Ом 13A 133 Ом 13B 1,33 кОм
14Y 1,37 Ом 14X 13,7 Ом 14A 137 Ом 14B 1,37 кОм
15Y 1,4 Ом 15X 14 Ом 15A 140 Ом 15B 1,4 кОм
16Y 1,43 Ом 16X 14,3 Ом 16A 143 Ом 16B 1,43 кОм
17Y 1,47 Ом 17X 14,7 Ом 17A 147 Ом 17B 1,47 кОм
18Y 1,5 Ом 18X 15 Ом 18A 150 Ом 18B 1,5 кОм
19Y 1,54 Ом 19X 15,4 Ом 19A 154 Ом 19B 1.54 кОм
20Y 1,58 Ом 20X 15,8 Ом 20A 158 Ом 20B 1,58 кОм

21Y 1,62 Ом 21X 16,2 Ом 21A 162 Ом 21B 1,62 кОм
22Y 1,65 Ом 22X 16,5 Ом 22A 165 Ом 22B 1,65 кОм
23Y 1,69 Ом 23X 16,9B 1,69 кОм 23A 169 кОм
24Y 1,74 Ом 24X 17,4 Ом 24A 174 Ом 24B 1,74 кОм
25Y 1,78 Ом 25X 17,8 Ом 25A 178 Ом 25B 1,78 кОм
26Y 1,82 Ом 26X 18,2 Ом 26A 182 Ом 26B 1,82 кОм
27Y 1,87 Ом 27X 18,7 Ом 27A 187 Ом 27B 1,87 кОм 1,91 Ом 28X 19,1 Ом 28A 191 Ом 28B 1,91 кОм
29Y 1,96 Ом 29X 19,6 Ом 29A 196 Ом 29B 1,96 кОм
30Y 2 Ом 30X 20 Ом 30A 200 Ом 30B 2 кОм

31Y 2.05 Ом 31X 20,5 Ом 31A 205 Ом 31B 2,05 кОм
32Y 2,1 Ом 32X 21 Ом 32A 210 Ом 32B 2,1 кОм
33Y 2,15 Ом 33X 21,5 Ом 33A 215 Ом 33B 2,15 кОм
34Y 2,21 Ом 34X 22,1 Ом 34A 221 Ом 34B 2,21 кОм
35Y 2,26 Ом 35X 22,6 Ом 35A 226 Ом 35B 2,26 кОм
36Y 2,32 Ом 36X 23,2 Ом 36A 232 Ом 36B 2,32 кОм
37Y 2,37 Ом 37X 23,7 Ом 37A 237 Ом 37B 2,37 кОм
38Y 2,43 Ом 38X 24,3 Ом 38A 243 Ом 38B 2,43 кОм
39Y 2,49 Ом 39X 24,9 Ом 249 Ом 39B 2,49 кОм
40Y 2,55 Ом 40X 25,5 Ом 40A 255 Ом 40B 2,55 кОм

41Y 2,61 Ом 41X 26,1 Ом 41A 261 Ом 41B 2,61 кОм
42Y 2.67 Ом 42X 26,7 Ом 42A 267 Ом 42B 2,67 кОм
43Y 2,74 Ом 43X 27,4 Ом 43A 274 Ом 43B 2,74 кОм
44Y 2,8 Ом 44X 28 Ом 44A 280 Ом 44B 2,8 кОм
45Y 2,87 Ом 45X 28,7 Ом 45A 287 Ом 45B 2,87 кОм
46Y 2,94 Ом 46Y Ом 46A 294 Ом 46B 2,94 кОм
47Y 3,01 Ом 47X 30,1 Ом 47A 301 Ом 47B 3,01 кОм
48Y 3,09 Ом 48X 30,9 Ом 48A 309 Ом 48B 3,09 кОм
49Y 3,16 Ом 49X 31,6 Ом 49A 316 Ом 49B 3,16 кОм
50Y 3,24 Ом 50X 32,4 Ом 324 Ом 50B 3,24 кОм

51Y 3,32 Ом 51X 33,2 Ом 51A 332 Ом 51B 3,32 кОм
52Y 3,4 Ом 52X 34 Ом 52A 340 Ом 52B 3,4 кОм
53Y 3.48 Ом 53X 34,8 Ом 53A 348 Ом 53B 3,48 кОм
54Y 3,57 Ом 54X 35,7 Ом 54A 357 Ом 54B 3,57 кОм
55Y 3,65 Ом 55X 36,5 Ом 55A 365 Ом 55B 3,65 кОм
56Y 3,74 Ом 56X 37,4 Ом 56A 374 Ом 56B 3,74 кОм
57Y 3,83 38,3 Ом 57A 383 Ом 57B 3,83 кОм
58Y 3,92 Ом 58X 39,2 Ом 58A 392 Ом 58B 3,92 кОм
59Y 4,02 Ом 59X 40,2 Ом 59A 402 Ом 59B 4,02 кОм
60Y 4,12 Ом 60X 41,2 Ом 60A 412 Ом 60B 4,12 кОм

42Y.22 Ом 61A 422 Ом 61B 4,22 кОм
62Y 4,32 Ом 62X 43,2 Ом 62A 432 Ом 62B 4,32 кОм
63Y 4,42 Ом 63X 44,2 Ом 63A 442 Ом 63B 4,42 кОм
64Y 4.53 Ом 64X 45,3 Ом 64A 453 Ом 64B 4,53 кОм
65Y 4,64 Ом 65X 46,4 Ом 65A 464 Ом 65B 4,64 кОм
66Y 4,75 Ом 66X 47,5 Ом 66A 475 Ом 66B 4,75 кОм
67Y 4,87 Ом 67X 48,7 Ом 67A 487 Ом 67B 4,87 кОм 6879XY 4 49,9 Ом 68A 499 Ом 68B 4,99 кОм
69Y 5,11 Ом 69X 51,1 Ом 69A 511 Ом 69B 5,11 кОм
70Y 5,23 Ом 70X 52,3 Ом 70A 523 Ом 70B 5,23 кОм

71Y 5,36 Ом 71X 53,6 Ом 71A 536 Ом 71B 5,36 кОм
X 72Y 5,49 Ом 72A 549 Ом 72B 5,49 кОм
73Y 5,62 Ом 73X 56,2 Ом 73A 562 Ом 73B 5,62 кОм
74Y 5,76 Ом 74X 57,6 Ом 74A 576 Ом 74B 5,76 кОм
75Y 5.9 Ом 75X 59 Ом 75A 590 Ом 75B 5,9 кОм
76Y 6,04 Ом 76X 60,4 Ом 76A 604 Ом 76B 6,04 кОм
77Y 6,19 Ом 77X 61,9 Ом 77A 619 Ом 77B 6,19 кОм
78Y 6,34 Ом 78X 63,4 Ом 78A 634 Ом 78B 6,34 кОм 7
XY 6.49 Ом 79A 649 Ом 79B 6,49 кОм
80Y 6,65 Ом 80X 66,5 Ом 80A 665 Ом 80B 6,65 кОм

81Y 6,81 Ом 81X 68,1 Ом 81A 681 Ом 81B 6,81 кОм
82Y 6,98 Ом 82X 69,8 Ом 82X 698 Ом 82B 6,98 кОм
83A 715 Ом 83B 7,15 кОм
84Y 7,32 Ом 84X 73,2 Ом 84A 732 Ом 84B 7,32 кОм
85Y 7,5 Ом 85X 75 Ом 85A 750 Ом 85B 7,5 кОм
86Y 7.68 Ом 86X 76,8 Ом 86A 768 Ом 86B 7,68 кОм
87Y 7,87 Ом 87X 78,7 Ом 87A 787 Ом 87B 7,87 кОм
88Y 8,06 Ом 88X 80,6 Ом 88A 806 Ом 88B 8,06 кОм
89Y 8,25 Ом 89X 82,5 Ом 90XA 825 Ом 89B 8,25 кОм
84,5 Ом 90A 845 Ом 90B 8,45 кОм

91Y 8,66 Ом 91X 86,6 Ом 91A 866 Ом 91B 8,66 кОм
92Y 8,87 Ом 92X 88,7 Ом 92A 887 Ом 92B 8,87 кОм
93Y 9,09 Ом 93X 90,9 Ом 94X 909 Ом 93B 9,09,1
Ом 94A 931 Ом 94B 9,31 кОм
95Y 9,53 Ом 95X 95,3 Ом 95A 953 Ом 95B 9,53 кОм
96Y 9,76 Ом 96X 97,6 Ом 96A 976 Ом 96B 9,76 кОм

Код Значение Код Значение Код Значение Код Значение
01C 10 кОм 01D 100 кОм 01E 1 МОм 9 МОм

02C 10.2 кОм 02D 102 кОм 02E 1,02 МОм 02F 10,2 МОм

03C 10,5 кОм 03D 105 кОм 03E 1,05 МОм 03F 10,5 МОм

04C 10,7 кОм 04D 107 кОм 04E 1,07 МОм 04F 10,7 МОм

05C 11 кОм 05D 110 кОм кОм 06D 113 кОм 06E 1,13 МОм 06F 11,3 МОм

07C 11,5 кОм 07D 115 кОм 07E 1,15 МОм 07F 11,5 МОм

08C 11,8 кОм 08D 118 кОм 08E 1,18 МОм 08F 11,8 МОм

09C 12,1 кОм 09D1000 121 МОм

09C 12,1 кОм 09D1000 121 кОм 10C 12,4 кОм 10D 124 кОм 10E 1,24 МОм 10F 12,4 МОм

11C 12.7 кОм 11D 127 кОм 11E 1,27 МОм 11F 12,7 МОм

12C 13 кОм 12D 130 кОм 12E 1,3 МОм 12F 13 МОм

13,3 кОм 13D 133 кОм 13E 1,33 МОм 13F 13,3 МОм

14C 13,7 кОм 14D 137 кОм 14F 1,37 МОм 15D 140 кОм 15E 1,4 МОм 15F 14 МОм

16C 14,3 кОм 16D 143 кОм 16E 1,43 МОм 16F 14,3 МОм

17C 14,7 кОм 17D 147 кОм 17E 1,47 МОм 17F 14,7 МОм

18C 15 кОм 18D 150 кОм

1,5 МОм 154 кОм 19E 1,54 МОм 19F 15,4 МОм

20C 15,8 кОм 20D 158 кОм 20E 1.58 МОм 20F 15,8 МОм

21C 16,2 кОм 21D 162 кОм 21E 1,62 МОм 21F 16,2 МОм

22C 16,5 кОм 22D 165 кОм 22E 1,65 МОм 22F 16,5 МОм

23C 16,9 кОм 23D 169 кОм 23E 1,69 МОм

23F 16,9 кОм

16,9 МОм 24E 1,74 МОм 24F 17,4 МОм

25C 17,8 кОм 25D 178 кОм 25E 1,78 МОм 25F 17,8 МОм

26C 18,2 кОм 26D 182 кОм 26E 1,82 МОм 26F 18,2 МОм

27C 18,7 кОм 27D 187 кОм 195 9,7 кОм 27E 1.87 МОм 28D 191 кОм 28E 1,91 МОм 28F 19,1 МОм

29C 19,6 кОм 29D 196 кОм 29E 1.96 МОм 29F 19,6 МОм

30C 20 кОм 30D 200 кОм 30E 2 МОм 30F 20 МОм

31C 20,5 кОм 31D 205 кОм 31E 2,05 МОм 31F 20,5 МОм

32C 21 кОм 32D 210 кОм 32E 2,1 МОм 32F 21 МОм 9000 215

МОм

34C 22,1 кОм 34D 221 кОм 34E 2,21 МОм 34F 22,1 МОм

35C 22,6 кОм 35D 226 кОм 35E 2,26 МОм 35F 22,6 МОм

36C 23,2 кОм 36D 232 кОм 36E 2,32 МОм 36F 23,2 МОм МОм 37 кОм 37F 23,7 МОм

38C 24,3 кОм 38D 243 кОм 38E 2.43 МОм 38F 24,3 МОм

39C 24,9 кОм 39D 249 кОм 39E 2,49 МОм 39F 24,9 МОм

40C 25,5 кОм 40D 255 кОм 40E 2,55 МОм 40F 25,5 МОм

41C 26,1 кОм 41D 261 кОм 41E 2,61 МОм

41C 26,1 кОм 41D 261 кОм 41E 2,61 МОм 4000 C 26,1 кОм

26,1 кОм 42E 2,67 МОм 42F 26,7 МОм

43C 27,4 кОм 43D 274 кОм 43E 2,74 МОм 43F 27,4 МОм

44C 28 кОм 44D 280 кОм 44E 2,8 МОм 44F 28 МОм

45C 28,7 кОм 45D 287 кОм 45E 2,87 МОм 46,4 кОм 45F 29,7 кОм 45E 2,87 МОм 46E 2,94 МОм 46F 29,4 МОм

47C 30,1 кОм 47D 301 кОм 47E 3.01 МОм 47F 30,1 МОм

48C 30,9 кОм 48D 309 кОм 48E 3,09 МОм 48F 30,9 МОм

49C 31,6 кОм 49D 316 кОм 49E 3,16 МОм 49F 31,6 МОм

50C 32,4 кОм 50D 324 кОм 50E 3,24 МОм 9 50F5,4 51E 3,32 МОм 51F 33,2 МОм

52C 34 кОм 52D 340 кОм 52E 3,4 МОм 52F 34 МОм

53C 34,8 кОм 53D 348 кОм 53E 3,48 МОм 53F 34,8 МОм

54C 35,7 кОм 54D 357 кОм 54E 3,57 МОм 4F 35,7 55E 3,65 МОм 55F 36,5 МОм

56C 37,4 кОм 56D 374 кОм 56E 3.74 МОм 56F 37,4 МОм

57C 38,3 кОм 57D 383 кОм 57E 3,83 МОм 57F 38,3 МОм

58C 39,2 кОм 58D 392 кОм 58E 3,92 МОм 58F 39,2 МОм

59C 40,2 кОм 59D 402 кОм 59E 4,02 МОм 60C 40,2 кОм 59D 402 кОм 59E 4,02 МОм 60C5 40F 60E 4,12 МОм 60F 41,2 МОм

61C 42,2 кОм 61D 422 кОм 61E 4,22 МОм 61F 42,2 МОм

62C 43,2 кОм 62D 432 кОм 62E 4,32 МОм 62F 43,2 МОм

63C 44,2 кОм 63D 442 кОм 63E 4,42 МОм 64D 453 кОм 64E 4,53 МОм 64F 45,3 МОм

65C 46,4 кОм 65D 464 кОм 65E 4.64 МОм 65F 46,4 МОм

66C 47,5 кОм 66D 475 кОм 66E 4,75 МОм 66F 47,5 МОм

67C 48,7 кОм 67D 487 кОм 67E 4,87 МОм 67F 48,7 МОм

68C 49,9 кОм 68D 499 кОм 68E 4,99 МОм

9C511 9000 Ом
69E 5,11 МОм 69F 51,1 МОм

70C 52,3 кОм 70D 523 кОм 70E 5,23 МОм 70F 52,3 МОм

71C 53,6 кОм 71D 536 кОм 71E 5,36 МОм 71F 53,6 МОм

72C 54,9 кОм 72D 549 кОм

72C 54,9 кОм 72D 549 кОм 72E 5,49 МОм 73D 562 кОм 73E 5,62 МОм 73F 56,2 МОм

74C 57,6 кОм 74D 576 кОм 74E 5.76 МОм 74F 57,6 МОм

75C 59 кОм 75D 590 кОм 75E 5,9 МОм 75F 59 МОм

76C 60,4 кОм 76D 604 кОм 76E 6,04 МОм 76F 60,4 МОм

77C 61,9 кОм 77D 619 кОм 77E 6,19 МОм 70004 77C 61,9 кОм МОм 78F 63,4 МОм

79C 64,9 кОм 79D 649 кОм 79E 6,49 МОм 79F 64,9 МОм

80C 66,5 кОм 80D 665 кОм 80E 6,65 МОм 80F 66,5 МОм

81C 68,1 кОм 81D 681 кОм 82E 6,81 МОм 69F 9000 Ом 69F

82E 6,98 МОм 82F 69,8 МОм

83C 71,5 кОм 83D 715 кОм 83E 7.15 МОм 83F 71,5 МОм

84C 73,2 кОм 84D 732 кОм 84E 7,32 МОм 84F 73,2 МОм

85C 75 кОм 85D 750 кОм 85E 7,5 МОм 85F 75 МОм

86C 76,8 кОм 86D 768 кОм 86E 7,68 МОм 87F 7000 Ом 76,8 кОм МОм 87F 78,7 МОм

88C 80,6 кОм 88D 806 кОм 88E 8,06 МОм 88F 80,6 МОм

89C 82,5 кОм 89D 825 кОм 89E 8,25 МОм 89F 82,5 МОм

90C 84,5 кОм 90D 845 кОм 90E 8,45 МОм

90C 84,5 кОм 90D 845 кОм 90E 8,45 МОм 90F 84,5 966 ​​9000 D 86,5 91E 8,66 МОм 91F 86,6 МОм

92C 88,7 кОм 92D 887 кОм 92E 8.87 МОм 92F 88,7 МОм

93C 90,9 кОм 93D 909 кОм 93E 9,09 МОм 93F 90,9 МОм

94C 93,1 кОм 94D 931 кОм 94E 9,31 МОм 94F 93,1 МОм

95C 95,3 кОм 95D 953 кОм 96E 9,53 МОм 97C 95C5 96Е 9М

.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
