Как определить скорость вращения электродвигателя

Под скоростью вращения асинхронного электродвигателя обычно понимают угловую частоту вращения его ротора.

Под скоростью вращения асинхронного электродвигателя обычно понимают угловую частоту вращения его ротора, которая приведена на шильдике (на паспортной табличке двигателя) в виде количества оборотов в минуту. Трехфазный двигатель можно питать и от однофазной сети, для этого достаточно добавить конденсатор параллельно одной или двум его обмоткам, в зависимости от напряжения сети, но конструкция двигателя от этого не изменится.



Так, если ротор под нагрузкой совершает 2760 оборотов в минуту, то угловая частота данного двигателя будет равна 2760*2пи/60 радиан в секунду, то есть 289 рад/с, что не удобно для восприятия, поэтому на табличке пишут просто «2760 об/мин». Применительно к асинхронному электродвигателю, это обороты с учетом скольжения s.

Синхронная же скорость данного двигателя (без учета скольжения) будет равна 3000 оборотов в минуту, поскольку при питании обмоток статора сетевым током с частотой 50 Гц, каждую секунду магнитный поток будет совершать по 50 полных циклических изменений, а 50*60 = 3000, вот и получается 3000 оборотов в минуту — синхронная скорость асинхронного электродвигателя.

В рамках данной статьи мы поговорим о том, как определить синхронную скорость вращения неизвестного асинхронного трехфазного двигателя, просто взглянув на его статор. По внешнему виду статора, по расположению обмоток, по количеству пазов, — можно легко определить синхронные обороты электродвигателя если у вас нет под рукой тахометра. Итак, начнем по порядку и разберем данный вопрос с примерами.

3000 оборотов в минуту



Про асинхронные электродвигатели принято говорить, что тот или иной двигатель имеет одну, две, три или четыре пары полюсов. Минимум — одна пара полюсов, то есть минимум — два полюса. Взгляните на рисунок. Здесь вы видите, что в статор уложено по две последовательно соединенные катушки на каждую фазу — в каждой паре катушек одна расположена напротив другой. Эти катушки и образуют по паре полюсов на статоре.

Одна из фаз показана для ясности красным цветом, вторая — зеленым, третья — черным. Обмотки всех трех фаз устроены одинаково. Поскольку три эти обмотки питаются по очереди (ток трехфазный), то за 1 колебание из 50 в каждой из фаз — магнитный поток статора один раз обернется на полные 360 градусов, то есть совершит один оборот за 1/50 секунды, значит 50 оборотов получится за секунду. Так и выходит 3000 оборотов в минуту.

Таким образом становится ясно, что для определения синхронных оборотов асинхронного электродвигателя достаточно определить количество пар его полюсов, что легко сделать, сняв крышку и взглянув на статор.

Общее число пазов статора разделите на число пазов, приходящихся на одну секцию обмотки одной из фаз. Если получится 2, то перед вами двигатель с двумя полюсами — с одной парой полюсов. Следовательно синхронная частота составляет 3000 оборотов в минуту или примерно 2910 с учетом скольжения. В простейшем случае 12 пазов, по 6 пазов на катушку, и таких катушек 6 — по две на каждую из трех фаз.

Обратите внимание, количество катушек в одной группе для одной пары полюсов может быть не обязательно 1, но и 2 и 3, однако для примера мы рассмотрели вариант с одиночными группами на пару катушек (не будем в рамках данной статьи заострять внимание на способах намотки).

1500 оборотов в минуту



Для получения синхронной скорости в 1500 оборотов в минуту, количество полюсов статора увеличивают вдвое, чтобы за 1 колебание из 50 магнитный поток совершил бы только пол оборота — 180 градусов.

Для этого на каждую фазу делают по 4 секции обмотки. Таким образом, если одна катушка занимает четверть всех пазов, то перед вами двигатель с двумя парами полюсов, образованными четырьмя катушками на фазу.

Например, 6 пазов из 24 занимает одна катушка или 12 из 48, значит перед вами двигатель с синхронной частотой 1500 оборотов в минуту, или с учетом скольжения примерно 1350 оборотов в минуту. На приведенном фото каждая секция обмотки выполнена в виде двойной катушечной группы.

1000 оборотов в минуту

Как вы уже поняли, для получения синхронной частоты в 1000 оборотов в минуту, каждая фаза образует уже три пары полюсов, чтобы за одно колебание из 50 (герц) магнитный поток обернулся бы всего на 120 градусов, и соответствующим образом повернул бы за собой ротор.

Таким образом, минимум 18 катушек установлены на статор, причем каждая катушка занимает шестую часть всех пазов (по шесть катушек на фазу — по три пары). Например, если пазов 24, то одна катушка займет 4 из них. Получится частота с учетом скольжения около 935 оборотов в минуту.

750 оборотов в минуту

Для получения синхронной скорости в 750 оборотов в минуту, необходимо, чтобы три фазы формировали на статоре четыре пары движущихся полюсов, это по 8 катушек на фазу — одна напротив другой — 8 полюсов. Если например на 48 пазов приходится по катушке на каждые 6 пазов — перед вами асинхронный двигатель с синхронными оборотами 750 (или около 730 с учетом скольжения).

500 оборотов в минуту



Наконец, для получения асинхронного двигателя с синхронной скоростью в 500 оборотов в минуту необходимо 6 пар полюсов — по 12 катушек (полюсов) на фазу, чтобы на каждое колебание сети магнитный поток поворачивался бы на 60 градусов. То есть, если например статор имеет 36 пазов, при этом на катушку приходится по 4 паза — перед вами трехфазный двигатель на 500 оборотов в минуту (480 с учетом скольжения).

По материалам electrik.info

скорость- Скорость вращения двигателя и ее влияние на электроинструмент

Скорость без нагрузки — это максимальная скорость, которую может достичь электроинструменты таких как  шуруповерты без нагрузки. Производители указывают скорость инструмента на холостом ходу, потому что, как только шуруповерт начнет забивать винты или сверлить, ее максимальная скорость будет варьироваться в зависимости от того, насколько сложной является задача.

При эксплуации, контроле, ремонте или замене двигателя важно знать его технические характеристики. Одним из важнейших измерений является количество оборотов в минуту, которое описывает скорость двигателя. В этой статье мы обсудим, как рассчитать количество вращения двигателя и почему это так важно.

высокая и низкая скорость
электроинструментов

🔸 Обороты В минуту

Одной из наиболее важных особенностей электродвигателей постоянного тока является скорость вращения. Показывается это в электроинструментах с показателем обо/мин. На самом деле это количесво обороов насадок в электроинструментов. Польный цикл вращения – это когда вращается вал двигателя поварачивается на 360˚. Количество оборотов на 360˚, или оборотов , которые двигатель соверщает за минуту.

Таким образом, двигатель с количеством вращения 24 000 об/мин имеет гораздо более высокую скорость, чем двигатель с количеством вращения 2400 об/мин. Скорость  вращения важна, если вы хотели, чтобы двигатель вращался определенное количество раз за определенный период времени.  Обороты в минуту являются решающим фактором, на котором следует обратить внимание при выборе двигателя.

 при необходимости выполнения тяжелых задач, обязательно важно выбирать двигатели с высокими оборотами. Это может включать такие приложения, как стиральные машины с высокоскоростными циклами полоскания, беговые дорожки, которые достигают высоких скоростей, и любые подобные приложения.

мало оборотов достаточно для сверления на дереве

Обычно, когда указывается значение оборотов в минуту для двигателя, оно обычно задается с напряжением, которое позволит ему совершать такое количество оборотов в минуту, например 2400 об/мин при 3 В. Таким образом, двигатель будет вращаться 2400 раз в минуту при подаче в него 3 вольт постоянного тока.

🔸 Скорость без нагрузки

Скорость холостого хода двигателя постоянного тока — это скорость, с которой двигатель постоянного тока будет вращаться, когда к его валу ничего не прикреплено. Вот почему это называется без нагрузки. Двигатель постоянного тока не загружен каким-либо предметом.

Когда двигатель постоянного тока не имеет ничего прикрепленного к своему валу, он может работать с максимальной скоростью. Когда он затем будет загружен каким-либо предметом на своем валу, его скорость уменьшится. Это происходит потому, что теперь ему приходится выдерживать вес предмета на нем.

Скорость холостого хода служит показателем того, с какой скоростью будет вращаться вал двигателя до того, как к нему добавится вес. Таким образом, проектировщик схем может иметь систему отсчета.

Значение оборотов двигателя, которое будет указано, обычно будет скоростью без нагрузки.

При эксплуатации, контроле, ремонте или замене двигателя важно понимать его технические характеристики. Одним из важнейших измерений является число оборотов в минуту, или оборотов в минуту, которое описывает скорость двигателя. В этом руководстве мы обсудим, как рассчитать частоту вращения двигателя и почему это так важно.

🔸 От чего зависит скорость ?

Как внедрение двигатели переменного тока, двигатели постоянного тока с постоянными магнитами также имеют полюса, но полюса не влияют на скорость, как это происходит с двигателями переменного тока. Несколько других факторов влияют на скорость в двигателях постоянного тока, включая рабочее напряжение двигателя, силу магнитов и количество витков провода, которые имеет якорь. Двигатели постоянного тока могут работать только на скоростях, рассчитанных на величину доступного для них напряжения.

больше оборотов для тяжелых работ

Если батарея, на которой работает двигатель, начнет разряжаться и подавать меньшее напряжение, скорость двигателя уменьшится. Если вы подключите двигатель к источнику питания, скорость увеличится, хотя это может привести к дополнительному износу двигателя. Вы также можете использовать элементы управления для регулировки скорости двигателя постоянного тока, который работает за счет изменения напряжения, доступного для двигателя.

FAQ❓

⚪ Зависит ли скорость вращения от муфта?
Нет. Но когда сверлим плотные заготовки, надо регулировать крутящего момента на макимум и таким образом скорость понижается.

⚪ Как можно регулировать скорость в дрелей?
Обычно в дрелей является диммер, с помощью которого можно регулировать количество оборотов на желаемую скорость.

⚪ Какой двигатель лучше для дрелей? Щеточные или бесщеточные?
Конечно бесщеточные двигатели обладают более преимуществами, но они дороже.

Основные сведения об оборотах двигателя

Перейти к содержимому

Опубликовано 14 июля 2017 г. Автор: Benjamin Hunting Know How

Число оборотов двигателя является одним из основных показателей функционирования любого автомобильного двигателя. Он используется для определения того, как и где двигатель развивает мощность, а также является ключевым аспектом эффективного вождения и диагностики потенциальных проблем. Почти каждый автомобиль или грузовик оснащен тахометром на приборной панели, который измеряет и отображает число оборотов в минуту, показывая, насколько важен этот аспект работы вашего автомобиля.

Что означает об/мин ?

Число оборотов двигателя — это сокращение оборотов в минуту или скорость, с которой двигатель вращается внутри. Вот почему вы также услышите, что число оборотов в минуту называют частотой вращения двигателя. Что именно крутится внутри вашего мотора? Ответ — коленчатый вал, который вращается за счет движения поршней, двигающихся вверх и вниз в цилиндрах, когда свечи зажигания воспламеняют и детонируют топливо, подаваемое в двигатель. Поршни соединены с коленчатым валом шатунами.

Почему Об/мин Важно?

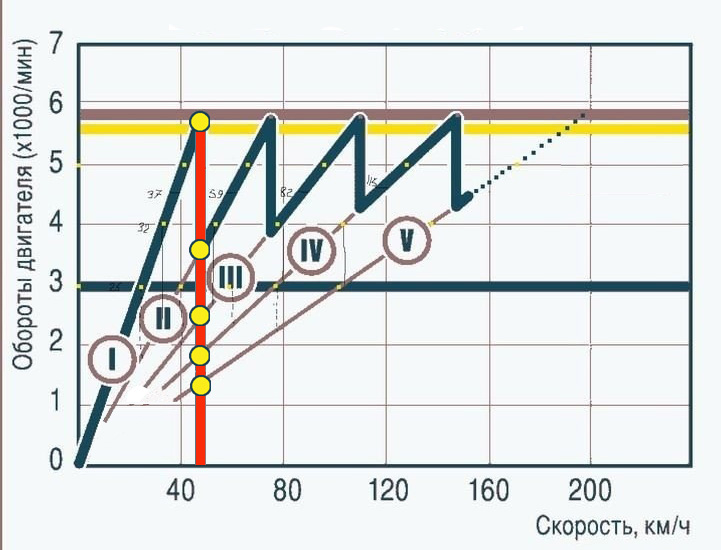

На первый взгляд число оборотов двигателя может многое рассказать о том, что происходит внутри двигателя. У каждого двигателя есть так называемый диапазон мощности, который представляет количество лошадиных сил и крутящего момента, которые он производит, в зависимости от того, как быстро вращается коленчатый вал. Как правило, чем выше число оборотов в минуту, тем больше вырабатывается мощности в диапазоне частот вращения двигателя. Некоторые двигатели производят большую часть своего крутящего момента при очень низких оборотах, а затем падают, когда они увеличиваются, например, дизельные двигатели или большие двигатели V8 в легковых автомобилях. Другие должны вращаться очень быстро, чтобы производить пиковую мощность. Это характерно для небольших бензиновых двигателей. Не путайте красную линию в верхней части тахометра с золотым пятном, когда речь идет о выработке энергии. На самом деле это предел, при котором безопасно разгонять двигатель, а не показатель того, где можно найти наибольшую мощность.

Это помогает узнать, при каких оборотах ваш двигатель производит наибольшую мощность, чтобы вы могли использовать преимущества этой области диапазона мощности при вождении для повышения производительности и помогает узнать, когда переключать передачи (в автомобиле с механической коробкой передач), чтобы воспользоваться преимуществами его дизайн. Если вы предпочитаете сосредоточиться на эффективности, вы обнаружите, что чем ниже обороты вашего двигателя, тем меньше топлива он потребляет. Это не означает, что двигатель нужно все время тащить на высокой передаче, но это означает осторожное обращение с педалью газа, чтобы избежать резкого увеличения оборотов двигателя и потребления лишнего газа, когда требуется более плавное ускорение.

Ознакомьтесь со всеми деталями двигателя , доступными в NAPA Online, или доверьтесь одному из наших 17 000 центров NAPA AutoCare для планового технического обслуживания и ремонта. Для получения дополнительной информации об оборотах двигателя и тахометрах поговорите со знающим экспертом в местном магазине NAPA AUTO PARTS.

Категории

Ноу-хау

Теги

автомобильный двигатель, дизельный двигатель, эффективность, двигатель, двигатели, двигатель внутреннего сгорания, производительность Studebakers на автомобильных выставках в Квебеке и на северо-востоке США. Более десяти лет гонок, реставрации и одержимости автомобилями привели меня к тому, что я постоянно нахожу баланс между научной работой и автомобильной журналистикой. В настоящее время я являюсь редактором нескольких онлайновых и печатных автомобильных изданий, а также пишу и консультирую для фармацевтической и медицинской промышленности.

Датчик частоты вращения двигателя

После покупки или аренды вашего нового Lexus в компании Earnhardt Lexus вам, естественно, захочется узнать, что поддерживает ваш прекрасный автомобиль в идеальном состоянии. Часть ответа зависит от блока управления двигателем (ECU) и датчиков, которые он контролирует по всему двигателю. Одним из самых важных является датчик оборотов двигателя.

Важно следить за тем, как работает ваш автомобиль, и быть готовым, если вы заметите, что что-то не так. Независимо от марки или модели вы можете заказать у нас сертифицированный ремонт автомобиля. У наших механиков есть инструменты и оборудование, необходимые для точного ремонта любого типа автомобиля или внедорожника.

ЭБУ можно считать мозгом вашего автомобиля. В вашем новом Lexus есть ряд датчиков, которые взаимодействуют с блоком управления двигателем (ECU) или модулем управления двигателем (ECM), чтобы ваш автомобиль работал с оптимальной производительностью. ЭБУ регулирует четыре основные части ваших систем Lexus: соотношение воздух-топливо, скорость холостого хода, регулируемые фазы газораспределения и угол опережения зажигания. Некоторые из датчиков в вашем Lexus включают датчики массового расхода воздуха, датчики кислорода и датчики воздушно-топливной смеси.

Датчик частоты вращения двигателя, также известный как датчик частоты вращения трансмиссии, является одним из датчиков, который обменивается данными с блоком управления двигателем, чтобы поддерживать ваш Lexus в отличном рабочем состоянии.

Работа датчика частоты вращения двигателя заключается в том, чтобы рассчитать скорость вращения колес, что в конечном итоге определяет скорость, с которой вы едете.

Датчик расположен на трансмиссии автомобиля, поэтому его иногда называют датчиком скорости трансмиссии. Он отправляет информацию на ваш спидометр и компьютер вашего двигателя, чтобы сообщить трансмиссии, когда переключать передачи. Если спидометр в вашем Lexus не работает или загорается индикатор Check Engine, сопровождающий проблемы с переключением передач, обязательно позвольте технику Earnhardt Lexus осмотреть ваш автомобиль.

Автомобили Lexus имеют хорошие рейтинги безопасности, но если они не работают должным образом, путешествие может стать опасным. Для безопасности вашего автомобиля важно, чтобы вы не игнорировали индикаторы проверки двигателя. К тому времени, когда эти индикаторы горят, проблема становится серьезной и может повредить другие компоненты вашего автомобиля.

Высокотехнологичная трансмиссия автомобиля Lexus работает точно благодаря датчикам частоты вращения двигателя.
