Содержание
-
Для чего нужен сварочный трансформатор
-
Конструкция
-
Как работает сварочный трансформатор
-
Составные элементы и дополнительные узлы
-
Холостой режим
-
На что обращать внимание при выборе
-
Разновидности
-
Возможные неисправности
- Рекомендуемые товары
На электрод и заготовку подается электрический ток, возникает электродуга. Она плавит металл, соединяя металлические поверхности. Температура в момент сварки может достигать 5 тысяч градусов – этого достаточно, чтобы обрабатывать большинство используемых в строительстве и быту металлов.При технических работах используется не только специальный аппарат, но и сварочный трансформатор. Он должен обеспечивать подачу тока с заданными характеристиками на электроды.
Для чего нужен сварочный трансформатор
Напряжение, которое требуется для создания электрической дуги, составляет не больше 60-65 В. При сварке в быту достаточно меньшего напряжения – в пределах 30-35 В. При этом стандартные показатели в электросети – 220 В. В некоторых случаях в розетке может быть 120 В или 380 В. Сварочный трансформатор понижает входящее напряжение до того значения, которое необходимо для сварки, повышая при этом силу тока.Еще один нюанс – количество фаз. Стандартные розетки обычно однофазные, а некоторые сварочные аппараты – трехфазные.
Трансформатор нужен, чтобы привести все характеристики: напряжение, силу тока, количество фаз к тем значениям, которые необходимы для выполнения сварки.
Другая его функция – бесперебойная подача тока. Чтобы шов был ровным, в нем не возникало плохо проработанных участков, важно создать равномерную дугу. Любое резкое колебание напряжения в сети скажется на качестве соединения. Предотвратить это поможет сварочный трансформатор, который стабилизирует ток.
Конструкция
Разные модели могут отличаться друг от друга, но у сварочных трансформаторов есть общие элементы конструкции:- Сердечник. Обычно он изготавливается из стальных пластин. Эта деталь служит для преобразования электромагнитного потока.
- Первичная обмотка. На нее подается входящий ток. Обмотка представляет собой проволоку определенной длинны и сечения. От этих параметров будет зависеть, какое напряжение можно подать.
- Вторичная обмотка. На ней продуцируется исходящий ток. Если в этот момент сварка не ведется и вторичный ток отсутствует, это называется холостым ходом трансформатора.
- Регулирующие элементы. Чтобы можно было установить нужное значение выходящего напряжения, обычно используются подвижные обмотки или перемещение рассеивающих сердечников.
- Зажимы для вывода напряжения на электроды.
- Корпус. Вся конструкция защищается кожухом от повреждений, а также для предупреждения поражения током.
На ней продуцируется исходящий ток. Если в этот момент сварка не ведется и вторичный ток отсутствует, это называется холостым ходом трансформатора.Как работает сварочный трансформатор
На первичную обмотку трансформатора подается ток из сети. Обычно это 220 В или 380 В – все зависит от характеристик, на которые рассчитан прибор. За счет этого образуется электромагнитный поток, который передается и замыкается на сердечнике.

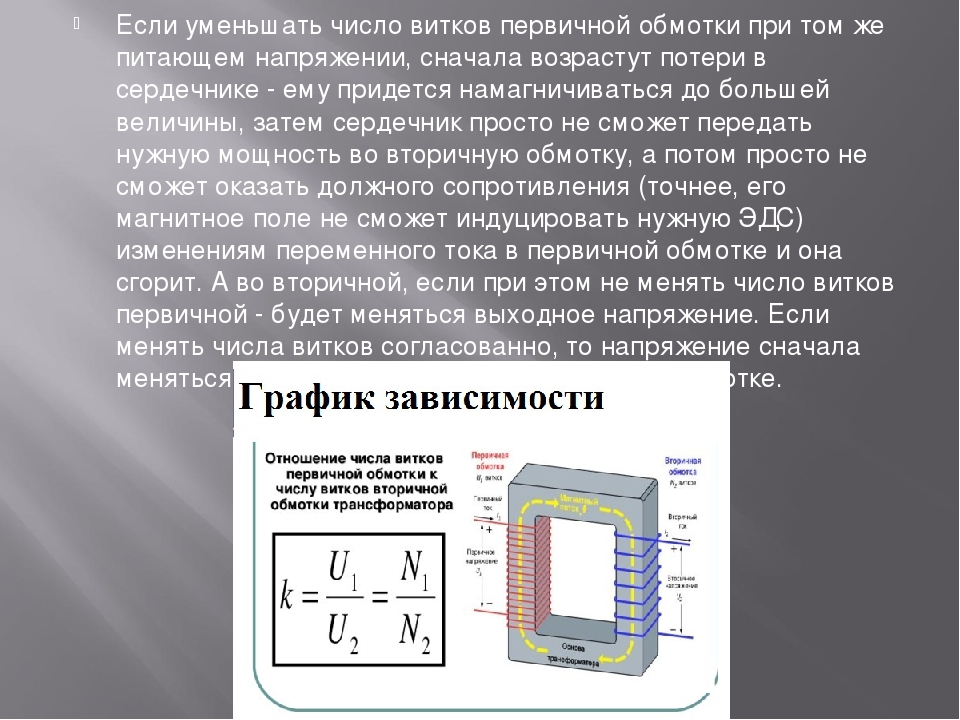

Значения тока и напряжения на обмотках регулируются количеством витков провода и его сечением. Меняя эти соотношения можно повышать или понижать параметры тока до нужных значений. Чем больше длина провода, тем выше напряжение, и наоборот. Поэтому в понижающих трансформаторах витков вторичной обмотки всегда меньше.
Со вторичной обмотки ток с заданными значениями передается на электроды, которые взаимодействуют с металлом, за счет чего и происходит сварка.
Выходящая сила тока регулируется за счет рассеивающего сердечника (шунта) или изменением расстояния между обмотками. Чем больше зазор между обмотками, тем ниже сила тока и наоборот.
Составные элементы и дополнительные узлы
Кроме обмоток и сердечника, трансформатор должен содержать такие комплектующие:- винт (вертикальный) с резьбой;
- ручку для вращения винта;
- ходовую гайку;
-
систему подвеса.
Кроме этого, на корпусе прибора должна быть решетка. Через нее внутрь попадает воздух, охлаждая трансформатор. Из корпуса выводятся изолированные провода с зажимами подачи тока на металлическую деталь и электрод. Также корпус обязательно заземляется.
Разные дополнительные узлы призваны улучшить работу устройства. Например, при выпрямлении напряжения используются конденсаторы для сглаживания пульсаций. Также могут применяться дополнительные вторичные обмотки, стабилизаторы импульса и фазорегуляторы.
Для расширения возможностей сварки вводят дополнительные элементы сопротивления. Они выводятся на отдельные переключатели и позволяют варить очень тонкие или толстые металлические листы.
Холостой режим
В ходе сварки на обмоткуРекомендуемые товары
Ошибка получения цены товара «ТДМ 305 380в Медь Сварочный трансформатор «
подается ток из сети.
Он передается на вторичную обмотку, благодаря проводам и контактам он передается на электрод и рабочую поверхность. Между ними возникает дуга, которая нагревает и расплавляет металл.В том момент, когда на первичной обмотке уже есть напряжение, но сварка еще не производится, трансформатор работает в режиме холостого хода. Из-за того, что электрод не контактирует с металлическим листом, цепь остается разомкнутой и ток не проходит через вторичную обмотку. В это время магнитное поле замыкается внутри сердечника.
Как правило, напряжение холостого хода составляет 48-70 В. В случаях, если эти показатели превышены, нужно автоматическое ограничение во избежание замыкания или перегрева.
На что обращать внимание при выборе
Выбирать сварочный трансформатор нужно по таким характеристикам:- Входящее напряжение. Для бытовых сварочных трансформаторов оно составляет 220 В, для более мощных промышленных аппаратов – 380 В.
- Ток сварки. Диапазон значений, как правило, лежит в пределах 50-500 А. Однофазные приборы обычно выдают около 250 А.
- Вторичное напряжение. Большинство трансформаторов работает в диапазоне от 30 В до 65 В.
- Длительность сварки. Она может варьироваться от 15-20 минут до нескольких часов.
- Мощность прибора. Бытовые модели потребляют около 3 кВт, промышленные – до 27 кВт. Некоторые аппараты не получится использовать от домашней электросети, для них понадобиться отдельный генератор.
- Материал обмотки. Сварочный трансформатор с алюминиевой обмоткой не такой мощный, как прибор с медной обмоткой при прочих одинаковых характеристиках.
Диапазон значений, как правило, лежит в пределах 50-500 А. Однофазные приборы обычно выдают около 250 А.
Кроме технических параметров, важно подобрать сварочный трансформатор по приемлемой цене. Если не планируется сварка очень толстых металлических конструкций, вполне достаточно сравнительно недорогого бытового прибора.
Подробно о том, как выбрать сварочный инвертор.
Разновидности
Трансформаторы бывают нескольких типов в зависимости от количества фаз, на которые они рассчитаны:- однофазные;
- трехфазные;
- гибридные.
Также различают разные виды приборов в зависимости от типов конструкции. Есть аппараты с номинальным и увеличенным магнитным рассеиванием, а также с тиристорным фазорегулятором.
Некоторые трансформаторы работают на постоянном или переменном токе. Бытовые приборы обычно используют переменный ток. Приборы на постоянном токе в своей конструкции содержат выпрямитель. Они применяются на стройке для варки не только черных, но и цветных металлов.
Трансформаторы бывают также однопостными и многопостными. В первом случае можно подключить только один рабочий электрод.
Многопостный прибор позволяет использовать сразу несколько электродов и работать одновременно с разными деталями.
Возможные неисправности
Они могут выходить из строя по нескольким причинам:- Короткое замыкание. Обычно оно случается между двумя деталями прибора. Восстановить работу при этом не сложно – нужно разобрать аппарат и заменить неисправный элемент.
- Перегрев. Такая поломка возникает в тех случаях, когда входящее напряжение значительно превышает заявленные производителем значения. Его могут вызвать скачки тока в сети. Чтобы устранить поломку, нужно сменить обмотку, используя провод аналогичной длинны и сечения.
- Сильный шум. Когда в процессе работы прибор начинает издавать громкие звуки, скорее всего, ослабли крепления или болты. Чтобы это исправить, нужно снять крышку и затянуть все соединения.
Благодаря простой конструкции трансформатор практически не подвержен неисправностям.
А большинство поломок можно устранить самостоятельно, обращаться к услугам мастера не требуется.
Сварочные трансформаторы используются для профессиональной и любительской сварки. С их помощью можно соединять металлические детали разной толщины. Для этого используют плавящиеся и не плавящиеся электроды. В первом случае электрод расплавляется во время работы и служит присадочным материалом. При использовании не плавящихся насадок швы заполняются расплавляемым металлом. Но для работы с ними нужен определенный навык.
Специалисты Строймашсервис-Мск
Материал подготовили сотрудники smsm.ru, имеющие практический опыт работы более 25 лет со строительным оборудованием и инструментами как российского производства, так и иностранного.
Поделиться:Cтатьи по теме
Строительные тачки — незаменимый инвентарь для перевозки груза
Для уменьшения физической нагрузки на человека при необходимости перевозки тяжелый материалов применяются строительные тачки.
Данное оборудования надежно и практично, не требует специального обслуживания, но при этом универсально для перевозки различных материалов.Читать далее
Обзор провода ПАВ 4: технические характеристики, использование и монтажные особенности
Кабель ПАВ 4 — алюминиевый провод с однопроволочной или многопроволочной жилой, оснащённый изоляцией из поливинилхлоридного пластиката. Этот вид является одним из наиболее распространённых и популярных средств прокладки электрических сетей.Читать далее
Ручные тали: виды и принцип работы
Что такое ручные тали и для чего они нужны? Разновидности инструмента, конструкция и принцип работы.
Лучшие производители ручных талей.Читать далее
Садовые пилы: разновидности и советы по выбору
Садовая пила – незаменимый инструмент для любого садовода. Этот инструмент предназначен для спиливания живых и сухих ветвей. Каковы их разновидности и особенности, расскажем в этой статье. Также здесь вы найдете советы по уходу за садовыми пилами и обзор лучших производителей.Читать далее
Характеристика, классификация, область применения и правила монтажа установочного кабеля
Установочный кабель применяется не только в быту, но и на производстве в строительной сфере.
Для правильного его использования важно знать, что он из себя представляет, какие марки бывают и как правильно производить монтаж установочного кабеля в тех или иных условиях.Читать далее
Гидравлические тележки: основные факторы выбора и применение на практике
Гидравлическая тележка — это устройство, предназначенное для перемещения грузов на небольшие расстояния с помощью силы тяжести. Она состоит из нескольких основных компонентов: рамы, на которой закреплены колеса и подвеска, гидравлического цилиндра, системы управления и контроля, а также устройств для передачи энергии от двигателя к осям.Читать далее
Вопросы и ответы
Фёдор
21.
12.2022 13:59:00
Почему все сварочные трансформаторы понижающие?
Строймашсервис-Мск
Понижающий трансформатор используется для того, чтобы обеспечить соответствие поставляемого низкого напряжения требованиям электроники. Оно преобразовывает бытовое напряжение тока (220/120 В) из первичного в напряжение более низкое на вторичной стороне, которая используется для снабжения электронных приборов.
Роман
13.12.2022 14:03:00
В чем разница между инвертором и сварочным аппаратом?
Строймашсервис-Мск
Главное отличие инверторов – в последовательности преобразований электрического тока. В этих приборах ему приходится менять свои характеристики несколько раз.
Константин
07.12.2022 14:05:00
Как определить понижающий или повышающий трансформатор?
Строймашсервис-Мск
Повышающий трансформатор такой, у которого напряжение на входе меньше чем на выходе. Если приборы потребляют напряжение больше, чем на входе сети, то выберем повышающий. Если нет – понижающий.
Роман
29.11.2022 14:07:00
Как проверить тестером трансформатор?
Строймашсервис-Мск
Весь процесс проверки трансформатора мультиметром заключается в проверке целостности обмоток. Для начала необходимо мультиметр перевести в режим проверки диодов или же измерения сопротивления.
Дальше проверяется одна из обмоток, полярность подключения щупов роли не играет.
Олег
16.11.2022 14:08:00
Какие бывают режимы работы трансформаторов?
Строймашсервис-Мск
Режимы работы трансформаторов подразделяются на следующие: холостой ход; рабочий; номинальный; аварийный.
Иван Николаевич
09.11.2022 14:09:00
Чем отличается сварочный выпрямитель от сварочного трансформатора?
Строймашсервис-Мск
Разница следующая: трансформатор преобразует переменный ток в переменный, но другого напряжения, выпрямитель преобразует переменный в постоянный.
Александр
02.11.2022 14:10:00
Каким током лучше варить переменным или постоянным?
Строймашсервис-Мск
Сварка на постоянном токе имеет более высокую скорость осаждения, она лучше всего подходит для сварщиков, которым требуются большие размеры наплавленного слоя. Несмотря на то, что сварка переменным током обеспечивает лучшее проплавление, она имеет более низкую скорость осаждения, что может быть непригодно.
Владимир
26.10.2022 14:13:00
Почему при работе трансформатор гудит?
Строймашсервис-Мск
В исправном состоянии шум вызван явлением, которое в учебниках физики носит название магнитострикции.
Суть заключается в изменении параметров ферромагнитного металла, из которого сделан сердечник оборудования. Воздействие на него магнитного поля приводит к тому, что шумит трансформатор.
Леонид
21.09.2022 14:14:00
Какое устройство нельзя подключать к трансформатору напряжения?
Строймашсервис-Мск
К вторичной (измерительной) обмотке трансформатора тока нельзя подключать вольтметр — прибор с очень высоким входным сопротивлением. То есть с точки зрения трансформатора тока с обрывом цепи.
Николай
14.09.2022 14:15:00
Почему сгорел трансформатор?
Строймашсервис-Мск
Трансформатор может сгореть, когда между отдельными проводниками нарушена изоляция.
Произойти это может при перегреве оборудования. Сам перегрев является результатом короткого замыкания, возникшего во вторичной сети либо перегрузки. Изоляция может быть нарушена, когда «гудение» оборудования сопровождается вибрацией.
Егор
08.09.2022 14:18:00
Что такое потери в трансформаторе?
Строймашсервис-Мск
Потери трансформатора – потери активной мощности, которые возникают в обмотках и магнитной системе трансформатора ТМН, ТМ, ТСЛ, ТМГ при разных режимах его работы. Большое влияние на величину потери мощности оказывает конструкция трансформатора.
Василий
07.09.2022 14:17:00
Почему трансформатор не может работать на постоянном токе?
Строймашсервис-Мск
Если токи равны, их магнитные поля компенсируют друг друга и на выходе сигнала нет.
Если токи не скомпенсированы, на выходе сигнальной обмотки появляется напряжение, на которое реагирует схема УЗО. На постоянном токе трансформатор работать не будет, и УЗО окажется бесполезным.
Григорий
30.08.2022 14:22:00
Какой ток более опасен для человека?
Строймашсервис-Мск
При величине напряжения выше 500В постоянный ток также опасен, как и переменный. Попадание человека под постоянное напряжение может вызвать нарушение работы сердца. Это относится не только к сети, но и к заряженным конденсаторам емкостью большой емкости.
Олег
24.08.2022 14:24:00
Можно ли варить нержавейку переменным током?
Строймашсервис-Мск
Сваривать высоколегированные стали можно как постоянным, так и переменным током.
Кирилл
24.08.2022 14:23:00
Что варят обратной полярностью?
Строймашсервис-Мск
Для варки и резки стали или чугуна, а также для работы с цветными металлами используется прямая полярность. Для работы с тонкими листами металла или со сплавами применяется обратная полярность.
Денис
16.08.2022 14:46:00
Как убрать шум от трансформатора?
Строймашсервис-Мск
Использование шумопоглощающих материалов, таких как масляные барьеры или прокладки из резины и мягких материалов может помочь поглотить звук, что уменьшает шум и препятствует его распространению.
Это способ поглощения звука, но это не означает, что шум от трансформатора исчезнет. Это только понизит уровень шума.
Кузьма
19.07.2022 14:48:00
Как правильно выбрать трансформатор?
Строймашсервис-Мск
При выборе трансформатора руководствуются следующими критериями: Категория электроснабжения – определяется количество трансформаторов. Перегрузочная способность – определение мощности трансформатора. Суточный график распределения нагрузок – учет нагрузок по времени и дням в неделю. Экономичный режим работы трансформатора.
Шамиль
12.07.2022 14:50:00

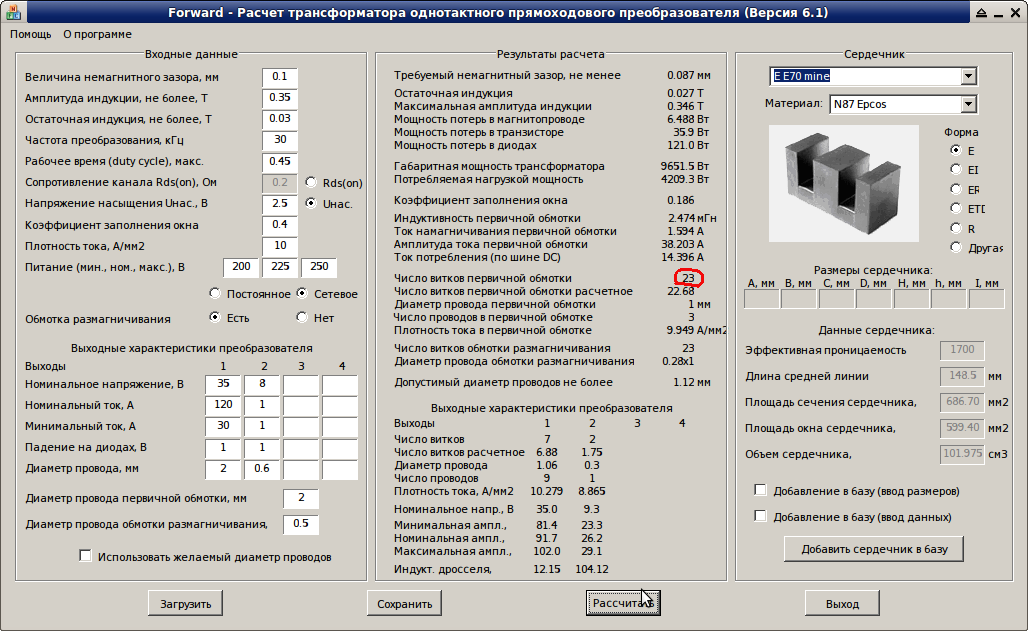

Как рассчитать мощность сварочного трансформатора?
Строймашсервис-Мск
Стандартная формула площади окна сварочного трансформатора: SoSc = 100 x Pr/2,22 x Bm x J X Frx Ko x Kc см4, где: J — плотность сварочного тока в I и II обмотках для медных(Cu) обмоток — 8 А/мм2, для алюминиевых (Al) обмоток — 5 А/мм2 и 6,5 А/мм2 для обмоток комбинированного типа (CuAl).
Роман
19.02.2021 06:50:31
Провод сварочного кабеля , наименование ?
Строймашсервис-Мск
Tikhoretsk 31761
20.01.2021 18:09:47
Почему в сварочных выпрямителях используют трехфазную схему трансформатора а не однофазную
Строймашсервис-Мск
Смотреть все вопросы (20) Скрыть
Идеальные размеры для электромагнита?
спросил
Изменено 1 год, 8 месяцев назад
Просмотрено 1к раз
\$\начало группы\$ Я работал над проектом электромагнита.
Я экспериментировал с сердечниками разной длины и вычислил высоту витков для 6 магнитопроводов разного калибра на основе максимальной плотности тока (от 14 калибра 20 ампер до 37 калибра 0,1 ампер) для этих проводов.
Получается, что независимо от длины сердечника обмотки будут приподняты на ~ 0,57 дюйма над сердечником 0,5112 дюйма.
Казалось бы, чем короче ядро, тем лучше. Однако, согласно Design of Magnets and Electromagnets TB Montgomery, наиболее эффективные электромагниты в 1,5 раза длиннее внешнего диаметра.
Тем не менее, я поискал в Интернете и нашел профессионально изготовленные электромагниты, у которых глубина больше, чем длина. Книга была написана в 1948, так что получается, что с тех пор эта информация могла быть признана ложной.
- Существует ли идеальное соотношение длины и ширины электромагнита?
- Имеет ли значение, использует ли рассматриваемый магнит воздушный сердечник или магнитный сердечник? Это помогло бы упростить процесс выбора.
Редактировать:
Этот электромагнит предназначен для толкания постоянного магнита. Есть определенные причины, по которым я выбрал его, а не стандартный актуатор, в первую очередь потому, что мне нужно было, чтобы усилие падало, когда магнит остается открытым.
- размеры
- электромагнит
Имеет ли значение, использует ли рассматриваемый магнит воздушный сердечник или магнитный сердечник?
Это очень важно. В железном сердечнике магнитный поток течет гораздо легче, чем в воздушном.
Конструкция формы магнита во многом определяется предполагаемым использованием. Магниты обычно предназначены для перемещения какого-либо конкретного механизма или для сбора стального лома. Магниты для подбора лома имеют короткий по сравнению с диаметром сердечник и железную оболочку. Внешняя часть магнита покрыта железом, которое полностью покрывает верхний конец, а внешняя сторона оставляет только воздушный зазор снаружи нижней части.
Магниты активации имеют железный путь, который проводит поток от конца до конца, за исключением воздушного зазора, который закрывается, когда механизм приводится в действие.
Многие приводные магниты имеют U-образную форму, при этом подвижная часть (якорь) сконструирована таким образом, что замыкает U-образную форму, образуя коробку. Также популярна форма «Е».
Чтобы определить, что является наиболее эффективным, вы должны сначала определить, что подразумевается под «эффективным». В технике основным значением эффективности является термодинамическая эффективность, определяемая как выходная мощность, деленная на входную мощность. Это определение предполагает непрерывное преобразование или передачу энергии. В рассматриваемом случае максимизация эффективности может означать минимизацию мощности, необходимой для удержания чего-либо на месте. Это также может означать минимизацию энергии, необходимой для выполнения одного срабатывания. Другой возможностью может быть минимизация энергии, используемой системой в течение периода использования.
В инженерии мы стараемся избегать использования слова «эффективный» для описания таких вещей, как минимизация затрат, воздействие на окружающую среду, размер и вес, а также истощение природных ресурсов.
При проектировании электромеханических систем эффективность по любому определению должна рассматриваться как часть тщательного анализа выполняемой задачи. Наиболее эффективная форма электромеханического привода должна быть определена с использованием размеров, формы и других характеристик всех задействованных компонентов.
\$\конечная группа\$ 2 \$\начало группы\$Для соленоида с воздушным сердечником геометрия, обеспечивающая наибольшее магнитное поле для данного количества проводников, должна иметь внешний диаметр катушки, примерно вдвое превышающий внутренний диаметр, а поперечное сечение катушки должно быть примерно квадратный. Эти размеры дают то, что известно как катушка Брукса.

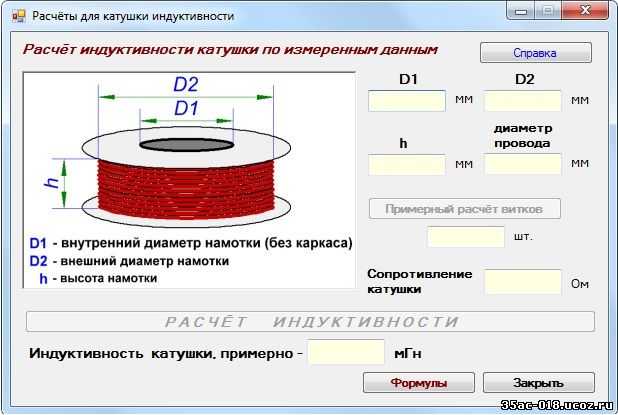

(Изображение с https://coil32.
net/multi-layer-coil.html)
Для ферромагнитного сердечника наибольшее магнитное поле для данного количества материала сердечника имеет тороидальную геометрию. ОДНАКО , такая геометрия бесполезна в качестве электромагнита, потому что, помимо рассеяния, магнитное поле ограничено сердечником. Такая геометрия обеспечивает небольшое полезное поле за пределами ядра.
Таким образом, электромагниту с ферромагнитным сердечником необходим воздушный зазор . Чем больше расстояние через воздушный зазор, тем слабее магнитное поле (при прочих равных условиях). Тем не менее, воздушный зазор должен быть достаточно большим, чтобы оказывать желаемое усилие на то, для чего используется электромагнит. Таким образом, универсального решения не существует.
Если цель электромагнита состоит в том, чтобы удерживать плоскую пластину из ферромагнитного материала, я твердо уверен, что лучше всего подойдет «залитая катушка». То есть сердечник состоит из цилиндра из ферромагнитного материала с круглым каналом, прорезанным на одной грани, с катушкой, вложенной в канал.
Что-то вроде этого
, но открытое сверху, и верхняя часть катушки заподлицо с лицевой стороной с каналом в ней. [На изображении показан сердечник, состоящий из двух половинок, которые должны быть соединены вместе, чтобы замкнуть магнитную цепь. Это НЕ то, что я имею в виду. Я имею в виду использование только одной из двух половин сердечника и только половины катушки.]
Имейте в виду, что во многих сердечниках с такой геометрией используется феррит , а не «мягкое железо». Эти два материала имеют существенно разные магнитные свойства. Феррит имеет меньшую проницаемость, поэтому для электромагнита «мягкое железо» гораздо лучше. Возможно, вам не удастся легко найти сердечник из мягкого железа с такой геометрией, поэтому для электромагнита «сделай сам» сердечник «E» от трансформатора «EI», вероятно, будет работать намного лучше, даже если геометрия не является «идеальным». Вот что я имею в виду под сердечником «E» трансформатора «EI».
(Изображение с https://www.
delatsch.com/product/e-i-transformer-laminations/)
Наиболее эффективным электромагнитом в 2D является круг, чтобы максимизировать отношение индуктивности/сопротивления и B-поле, поэтому для 3D-формы это Torroid. Но есть исключения в зависимости от интерфейса. Для линейной силы используется цилиндр, и снова оптимальный внешний/внутренний диаметр проволоки вокруг магнитного материала зависит от воздушного зазора, проницаемости и пределов скорости нарастания. Для постоянного тока это не имеет значения, но для переменного тока или импульсов большая катушка индуктивности с низким сопротивлением имеет большую постоянную времени L/Rs=T (64%). Это обратно частоте (-3 дБ) f = 5/8 R/L , что делает его медленным, но мощным для соленоидов постоянного тока и реле с подходящей скоростью. Когда R стремится к нулю, время нарастания тока замедляется. Тем не менее, по мере увеличения диаметра токовой петли увеличивается индуктивность и сила B, что увеличивает сопротивление.
Таким образом, может быть оптимальное геометрическое соотношение, но должны быть определены определенные допущения относительно коэффициента заполнения, материала заполнителя и стоимости.
Типичное реле, контактор и соленоид часто изготавливаются с соотношением сторон ч/OD = 1,2 для различных предположений о материале железного сердечника. Но этот пример маскирует определенные допущения относительно соотношения диаметра и диаметра проволоки, mu и стоимости материалов, которые имеют широкий диапазон параметров и, таким образом, имеют место все виды оптимальных соотношений размеров.
Хотя для Маглева, с гибридными пермь-электромагнитами более технологична квадратная форма, с длинна/ш, длина/ширина = 100 отношением длины пути проводника.
Таким образом, необходимо определить конечную напряженность поля или удерживающее реле или магнит захвата в зависимости от сил сердечника на движущемся сердечнике вашего соленоида, чтобы оптимизировать сечение провода и соотношение наружного и внутреннего диаметра обмотки для каждой геометрии сердечника.
Но, как я уже сказал, «Это зависит от спецификаций» для предположений, бюджета и целей.
«Ничего нельзя спроектировать оптимально, без хороших спецификаций, но с реалистичными спецификациями нет ничего невозможного»
\$\конечная группа\$ 0Зарегистрируйтесь или войдите
Зарегистрироваться через Google Зарегистрироваться через Facebook Зарегистрируйтесь, используя электронную почту и парольОпубликовать как гость
Электронная почтаТребуется, но никогда не отображается
Опубликовать как гость
Электронная почтаТребуется, но не отображается
Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания и подтверждаете, что прочитали и поняли нашу политику конфиденциальности и кодекс поведения.
— Важны ли расстояние и постоянство намотки проволоки в электромагнитах?
спросил
Изменено 4 года, 3 месяца назад
Просмотрено 307 раз
\$\начало группы\$ Я создаю электромагнит (вернее, несколько), чтобы проверить переключатель на эффекте Холла. Я понимаю, что большее количество витков (витков) увеличивает магнитное B-поле, как и больший электрический ток. Добавление большего количества витков, конечно, увеличивает сопротивление, потому что проводов становится больше. Я могу указать напряжение и изменить сечение провода, чтобы приспособиться к любому требуемому току, поэтому у меня есть некоторая гибкость.
Мои вопросы: для данной длины сердечника (ферритового стержня):
- Должны ли витки быть достаточно однородными и последовательными, или небольшие зазоры не имеют большого значения?
- Как 2+ слоя провода влияют на производительность? Я предполагаю, что по мере добавления слоев и увеличения радиуса от центра ядра эффективность этих слоев снижается. Правильно ли это, и есть ли «практическое правило» относительно того, сколько слоев я должен учитывать максимум?
- электромагнетизм
Должны ли бинты быть достаточно однородными и однородными или они должны быть небольшими? пробелы незначительные?
Если вы наматываете ферритовые стержни, важно помнить, что они имеют довольно низкую магнитную проницаемость по сравнению с ферритовыми сердечниками трансформатора, поскольку они предназначены для приличной работы в диапазонах МГц.
Это означает, что вы не можете ожидать, что витки обмотки на одном конце будут магнитно соединяться с витками на другом конце, и поэтому вы постепенно теряете плотность потока по мере увеличения зазоров между проводами.
Как 2+ слоя провода влияют на производительность? Я предполагаю, что в качестве слоев добавляются и радиус от центра ядра увеличивается, эффективность эти слои уменьшаются. Правильно ли это и существует ли «правило thumb» относительно того, сколько слоев я должен учитывать максимум?
Добавление слоев обычно полезно, потому что вы не теряете плотности потока так сильно, как при использовании одной длинной обмотки (как я сказал выше). Я не уверен в практическом правиле, но складывать слои будет лучше, чем иметь более длинные и меньшие слои. Я бы стремился сделать высоту обмоток (наложенных друг на друга) не больше, чем длина всех обмоток вдоль ферритового стержня/сердечника.
\$\конечная группа\$ 2 \$\начало группы\$ С любым ферритовым сердечником вы сможете легко насытить материал сердечника, который будет иметь максимальную плотность потока около 400 Гс.
Дополнительный ток и/или витки дадут вам лишь незначительное улучшение напряженности поля (примерно такое же увеличение, как с катушкой с воздушным сердечником). Кроме того, поле от ферритового стержня быстро уменьшается по мере удаления от конца, потому что направление потока быстро разветвляется. Небольшие отклонения в расстоянии вызовут большие различия в напряженности поля.
Вам лучше сделать катушку, используя с-сердечник с зазором, как показано ниже. Многослойная сталь обеспечит более высокую плотность потока в сердечнике примерно в пять раз. Что еще более важно, напряженность поля будет в значительной степени постоянной в области зазора, что сделает вас менее подверженным вариациям, вызванным положением.
Если вы застряли с ферритовыми стержнями, попробуйте использовать два стержня в линию встык (N к S) с зазором между ними для вашего устройства Холла.
Удачи!
\$\конечная группа\$ 2Зарегистрируйтесь или войдите в систему
Зарегистрируйтесь с помощью Google Зарегистрироваться через Facebook Зарегистрируйтесь, используя электронную почту и парольОпубликовать как гость
Электронная почтаТребуется, но не отображается
Опубликовать как гость
Электронная почтаТребуется, но не отображается
Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания и подтверждаете, что прочитали и поняли нашу политику конфиденциальности и кодекс поведения.
