Силовой трансформатор

Также силовым трансформатором называют понижающий трансформатор, входящий в состав вторичных источников электропитания различных устройств и аппаратуры, обеспечивающий их питание от бытовой электросети. Вводы в сухих трансформаторах могут быть выведены на клеммную колодку в виде болтовых контактов или соединителей с плоскими контактами и могут размещаться как снаружи так и внутри съёмного корпуса.

В масляных или заполненных синтетическими жидкостями трансформаторах вводы располагаются только снаружи на крышку или на боковые стороны бака, а передача от внутренних обмоток через гибкие соединения демпферы на медные или латунные шпильки с нарезанной на них резьбой.

Изолирование шпилек от корпуса осуществляется с помощью проходных изоляторов изготовляемых из специального фарфора или пластмассы , внутри которых проходят шпильки.

Уплотнение всех зазоров во вводах осуществляется прокладками из специальной маслобензостойкой резины. Охлаждающее оборудование забирает горячее масло в верхней части бака и возвращает охлаждённое масло в нижнюю боковую часть.

Охлаждающий агрегат имеет вид двух масляных контуров с непрямым взаимодействием, один внутренний и один внешний контур. Внутренний контур переносит энергию от нагревающих поверхностей к маслу. Во внешнем контуре масло переносит тепло к вторичной охлаждающей среде.

Трансформаторы обычно охлаждаются атмосферным воздухом. Большинство трансформаторов оборудовано приспособлениями для изменения коэффициента трансформации путём добавления или отключения числа части витков обмотки. В зависимости от конструкции регулирование напряжения трансформатора на вторичных обмотках может производиться с помощью переключателя числа витков трансформатора либо болтовыми соединениями путём выбора положения перемычек или подключением соответствующего вывода из соответствующего набора при обесточенном и заземлённом трансформаторе.

С помощью таких регулирующих устройств напряжение на вторичных обмотках меняется в небольших пределах. Для измерения температуры верхних слоев масла используются термопары, встраиваемые в верхней части бака в специальные карманы; для измерения температуры наиболее нагретой точки трансформатора применяют математические модели по её пересчету относительно температуры верхних слоев масла. В последнее время широко используют датчики на основе оптоволоконной технологии для определения температуры наиболее нагретой точки и других точек внутри бака.

Трансформаторы тока могут располагаться внутри трансформатора, часто вблизи заземленного рукава на стороне масла проходных изоляторов, а также на низковольтных шинах.

В данном вопросе роль играют цена, компактность и безопасность. При таком решении отпадает необходимость иметь несколько отдельных трансформаторов тока на подстанции с внешней и внутренней изоляцией, рассчитанной на высокое напряжение.

Необходимо удалить влагу из воздушного пространства над уровнем масла в расширительном баке, чтобы обеспечить отсутствие воды в масле трансформатора. В процессе работы внутри масляного трансформатора появляется вода и шлам. Поэтому трансформаторы кВА и более снабжаются устройствами непрерывной регенерации масла. Последние подразделяются на термосифонные и адсорбционные. Термосифонные монтируются непосредственно на баке трансформатора. Адсорбционные устанавливаются на отдельном фундаменте.

Эффект регенерации в обоих типах устройств непрерывной регенерации масла основан на применении в них сорбента.

Отличие между термосифонными и адсорбционными заключается в механизмах транспортировки через них фильтруемого масла. В адсорбционных фильтрах масло перекачивается принудительно с помощью специального циркуляционного насоса.

Термосифонные устройства непрерывной регенерации применяются на трансформаторах относительно малых габаритов. При больших габаритах, когда естественная циркуляция не может создать необходимую производительность применяется адсорбционная фильтрация.

Самой распространённой системой защиты масла является открытый расширительный бак, в котором воздух над уровнем масла вентилируется через влагопоглотительное устройство.

При этом часть влагопоглотительного устройства расположено снаружи и имеет прозрачное окно, внутри которого находится т. В нормальном состоянии индикаторный силикагель имеет голубую окраску, при увлажнении он меняет окраску на розовую, что должно быть сигналом обслуживающему персоналу к замене всего силикагеля во влагопоглотительном устройстве.

Часто на верхней точке расширителя устанавливают устройство гидрозатворного типа, являющегося первой ступенью осушения воздуха, поступающего в расширитель. Масляной затвор своим патрубком соединён с расширителем, а в верхней части имеет чашку, приваренную к патрубку. Внутри чашки имеется стенка, отделяющая патрубок от чашки изнутри и образующая внутренний кольцевой канал. Сверху чашка закрывается крышкой, также имеющей на внутренней стороне стенку.

Конструкция препятствует плотному закрытию чашки крышкой и создаёт зазор между ними, кроме того внутренняя стенка крышки при фиксации также имеет зазор с внутренней стенкой, т. Для того, чтобы задействовать масляной затвор необходимо налить в кольцевой канал чашки сухого трансформаторного масла до уровня, предписываемого инструкцией, закрыть крышкой и зафиксировать последнюю. Расширительный бак трансформатора может быть снабжён надувной подушкой.

Надувная подушка из синтетического каучука располагается над маслом. Внутренне пространство подушки соединено с атмосферой, поэтому она может вдыхать воздух, когда трансформатор охлаждается и объём масла сжимается, и выдыхать воздух, когда трансформатор нагревается. Другим решением является расширительный бак, который разделён в горизонтальной плоскости мембраной или диафрагмой, которая позволяет маслу расширяться или сжиматься без прямого контакта с наружным воздухом.

Пространство над маслом в расширительном баке можно заполнить азотом. Это можно делать из баллона со сжатым газом через редукторный клапан. Когда трансформатор вдыхает, редукторный клапан выпускает азот из баллона. Когда объём увеличивается, азот уходит в атмосферу через вентиляционный клапан.

Для того, чтобы сэкономить потребление азота, можно задать некий шаг давления между наполнением азотом и выпусканием азота. Трансформаторы могут иметь герметическое исполнение. В маленьких маслонаполненных распределительных трансформаторах упругий гофрированный бак может компенсировать расширение масла. В ином случае необходимо обеспечить пространство над маслом внутри трансформаторного бака, заполненное сухим воздухом или азотом, чтобы они выполняли роль подушки при расширении или сжатии масла.

Можно использовать сочетание различных решений. Трансформаторный бак может быть полностью заполнен маслом, и при этом иметь большой расширительный бак достаточного объёма для расширения масла и необходимой газовой подушки. Эта газовая подушка может иметь продолжение в следующем дополнительном баке, возможно на уровне земли.

Для ограничения объёма газовой подушки можно открыть сообщение с наружной атмосферой при заданных верхнем и нижнем пределах внутреннего давления. Указатели уровня масла применяются для определения уровня масла в расширительном баке, как правило, это приборы с циферблатом, либо стеклянная трубка, работающая по принципу соединённых сосудов, установленные прямо на расширительном баке.

Индикация уровня масла находится на торцевой стороне расширительного бака. Дуговой разряд или короткое замыкание, которые возникают в маслонаполненном трансформаторе, обычно сопровождаются возникновением сверхдавления в баке из-за газа, образующегося при разложении и испарении масла.

Устройство сброса давления предназначено для снижения уровня сверхдавления вследствие внутреннего короткого замыкания и, таким образом, уменьшения риска разрыва бака и неконтролируемой утечки масла, которое может также осложниться возгоранием вследствие короткого замыкания.

Согласно ГОСТ масляные трансформаторы кВА и выше должны быть снабжены защитным устройством при аварийном повышении давления. Устройства аварийного сброса давления имеет два основных исполнения:.

Кроме того, в верхней части выхлопная труба с помощью специального трубопровода связана с расширителем и имеет собственный воздухоосушитель. Выхлопная труба устанавливается на трансформаторах с расширителем, хотя надо заметить, что не все производители устанавливают на свои трансформаторы выхлопные трубы, считая их малоэффективными. Она состоит из стеклянной мембраны, герметично установленной в крышке трансформатора. Под мембраной находится стальной подпружиненный боёк с защёлкой и герметично запаянным сильфоном.

В рабочем положении боёк взводится и фиксируется защёлкой. При резком повышении давления сильфон сжимается, срывая удерживающую защёлку и освобождая этим самым боёк.

Под действием пружины последний раскалывает стеклянную мембрану, производя т. Сверху данная конструкция закрывается защитным колпаком. Реле внезапного повышения давления предназначено для срабатывания при возникновении упругой масляной волны в баке трансформатора при серьёзных замыканиях. Это устройство способно различать быстрое и медленное нарастание давления и автоматически отключает выключатель, если давление растёт быстрее, чем задано.

Крупные агрегаты на практике редко доставляются с помощью крана на своё место установки на фундаменте. Их необходимо каким-то способом перемещать от транспортного средства до основания. Если от места разгрузки с транспортного средства до места конечного монтажа агрегата проложены литые рельсы, то агрегат может быть оборудован колёсами для качения. Поворот на 90 градусов в транспортных целях обеспечивают колёса, работающие в двух направлениях. Агрегат поднимают подъёмником и поворачивают колёса.

Когда агрегат установлен на месте, то застопоренные колёса могут быть на нём или сняты и заменены опорными блоками. Можно также опустить агрегат прямо на фундамент. Если такая рельсовая система не предусмотрена, то используют обычные плоские направляющие. Агрегат толкают по смазанным направляющим прямо на место установки, или используют гусеничную цепь.

Агрегат можно приварить к фундаменту, на котором он установлен. Агрегат можно также поставить на вибрационное основание для уменьшения передачи шума через фундамент.

Детектор горючих газов указывает на присутствие водорода в масле. Водород отлавливается через диалитическую мембрану. Эта система даёт раннюю индикацию медленного процесса газогенерации ещё до того, как свободный газ начнёт барботировать в направлении газонакопительного реле. Для контроля вытекания масла из насосов в трансформаторах с принудительным охлаждением устанавливаются масляные расходомеры. Работа расходомера обычно основана на измерении разницы давления по обе стороны от препятствия в потоке масла.

Расходомеры также применяются для измерения расхода воды в водоохлаждаемых трансформаторах. Обычно расходомеры оборудованы аварийной сигнализацией. Они также могут иметь циферблатный индикатор. Согласно общепринятому [3] Общероссийскому классификатору продукции ОК На сегодняшний день в России и странах СНГ и Таможенного Союза работает 25 завода по производству силовых трансформаторов I — III габарита, которые производят масляные и сухие трансформаторы различных типов, а именно:.

Рынок силовых трансформаторов России объединяет совершенно разных по объемам и характеру производства предприятий — потребителей. Поскольку силовые трансформаторы относятся к товарам производственно-технического назначения ПТН , то сегментирование рынка силовых трансформаторов целесообразно провести по производственно-экономическим признакам. В этом случае отчетливо выделяются следующие шесть групп потребителей:. Подобное сегментирование соответствует также схеме транспортирования электроэнергии от предприятий генерации к потребителям.

Структурная схема условного обозначения трансформатора [4]. Для автотрансформаторов при классах напряжения стороны С. Для трансформаторов, разработанных до Материал из Википедии — свободной энциклопедии.

Конструкция силового трансформатора

Электрика и электрооборудование, электротехника и электроника — информация! Трансформатором называется электрическое устройство, которое передает электроэнергию от одного контура на другой с помощью магнитной индукции. Трансформаторы стали наиболее применяемыми электрическими устройствами, применяющимися в быту и промышленности. Эти устройства используются для повышения или понижения напряжения, а также в схемах блоков питания для преобразования входящего переменного тока в постоянный ток на выходе.

Трансформатором называют статическое электромагнитное устройство, схема однофазного двухобмоточного трансформатора состоит из двух.

Территория электротехнической информации WEBSOR

Компактные многофункциональные инфракрасные камеры серии IC от TROTEC демонстрируют убедительную производительность с точностью термографических измерений в режиме реального времени, обширный температурный диапазон и разнообразие функций — в сочетании с удивительно низкой ценой, имеют непревзойденное соотношение цены и качества. Подробнее: Тепловизоры IC. Подробнее: Выбор электродвигателя за 5 шагов. Проводящие объекты, помещенные в электрическое поле, накаливают заряд, и человек, коснувшись такого объекта, может ощутить неприятный или пугающий удар тока в тот момент, когда его тело пропускает через себя ток, становясь проводником. Подробнее: Насколько опасны токи, наведенные линиями электропередачи? Проекты сетей передачи и распределения электрической энергии носят весьма индивидуальный характер. Это связано с тем, что в каждом случае необходимо учитывать конкретные условия обеспечиваемого энергией региона, требования к нагрузке, географическое условия, технические стандарты и требования, состояние существующих систем, и много другое. Подробнее: 9 вопросов, рассматриваемых при проектировании сети электропередачи. Подробнее: Новинки низковольтного оборудования АББ.

Устройство и принцип работы силового трансформатора

Также силовым трансформатором называют понижающий трансформатор, входящий в состав вторичных источников электропитания различных устройств и аппаратуры, обеспечивающий их питание от бытовой электросети. Вводы в сухих трансформаторах могут быть выведены на клеммную колодку в виде болтовых контактов или соединителей с плоскими контактами и могут размещаться как снаружи так и внутри съёмного корпуса. В масляных или заполненных синтетическими жидкостями трансформаторах вводы располагаются только снаружи на крышку или на боковые стороны бака, а передача от внутренних обмоток через гибкие соединения демпферы на медные или латунные шпильки с нарезанной на них резьбой. Изолирование шпилек от корпуса осуществляется с помощью проходных изоляторов изготовляемых из специального фарфора или пластмассы , внутри которых проходят шпильки. Уплотнение всех зазоров во вводах осуществляется прокладками из специальной маслобензостойкой резины.

В трансформаторных подстанциях городских электрических сетей силовые трансформаторы предназначены для преобразования высшего напряжения в низшее.

Конструкция и техническая характеристика силовых трансформаторов 6-10 кВ

Электроэнергия является одним из необходимых ресурсов. Без нее жизнь человека была бы лишена многих удобных вещей. Но напряжение в магистральных сетях не всегда соответствует требуемому потребителем. Поэтому на распределительных станциях используется специальное оборудование, работа которого заключается в изменении параметров и передаче электроэнергии пользователям. Одними из таких приборов являются трансформаторы. Они бывают нескольких типов и способны решать различные задачи.

Высоковольтные силовые трансформаторы, характеристики, конструкция, применение, как работает

При транспортировке электроэнергии на большие расстояния для снижения потерь используется принцип трансформации. Для этого электричество, вырабатываемое генераторами, поступает на трансформаторную подстанцию. На ней повышается амплитуда напряжения, поступающего в линию электропередачи. Второй конец ЛЭП подключен на ввод удаленной подстанции. На ней для распределения электричества между потребителями осуществляется понижение напряжения. На обеих подстанциях трансформацией электроэнергии больших мощностей занимаются специальные силовые устройства:. Они имеют много общих признаков и характеристик, но отличаются определенными принципами работы.

ГОСТ 66 «Трансформаторы трехфазные силовые масляные общего назначения Трансформаторы состоят из следующих основных узлов.

Многие радиолюбители практикуют изготовление электрических устройств в домашних условиях. Одним из таких изделий является трансформатор, который может предназначаться для различных задач. В данной статье мы разберем, как рассчитать и изготовить трансформатор своими руками, какие нюансы нужно соблюдать и как проверить его работоспособность. Зачем нужны трансформаторные подстанции, где они применяются и как классифицируются можно узнать из нашей статьи.

В инфраструктуре электроснабжения промышленных производств и населённых пунктов силовой трансформатор выполняет одну из ключевых функций. Именно силовой трансформатор преобразует уровень напряжения электрической энергии для дальнейшего её распределения к конечным потребителям. Маслонаполненные распределительные трансформаторы ТМГ с герметичным баком и трансформаторы ТМ с расширителем, 3-фазного исполнения — статические устройства с двумя обмотками: высоковольтными и низковольтными. Номинальная полная мощность варьируется от 16 до кВА. Модели трансформаторов ТМГ и ТМ чаще всего применяются для использования в составе комплектных трансформаторных подстанций, питающих электроэнергией городские и производственные объекты и составляющих основу распределительных сетей среднего напряжения.

Силовой трансформатор — это электротехническое оборудование.

Министерство Образования и Науки Украины. Донецкий Национальный Технический Университет. Электромеханики и ТОЭ. Конструкция и принцип действия трёхфазного силового трансформатора. Выполнил: ст. Максимчук Н. Проверил: Солёный С.

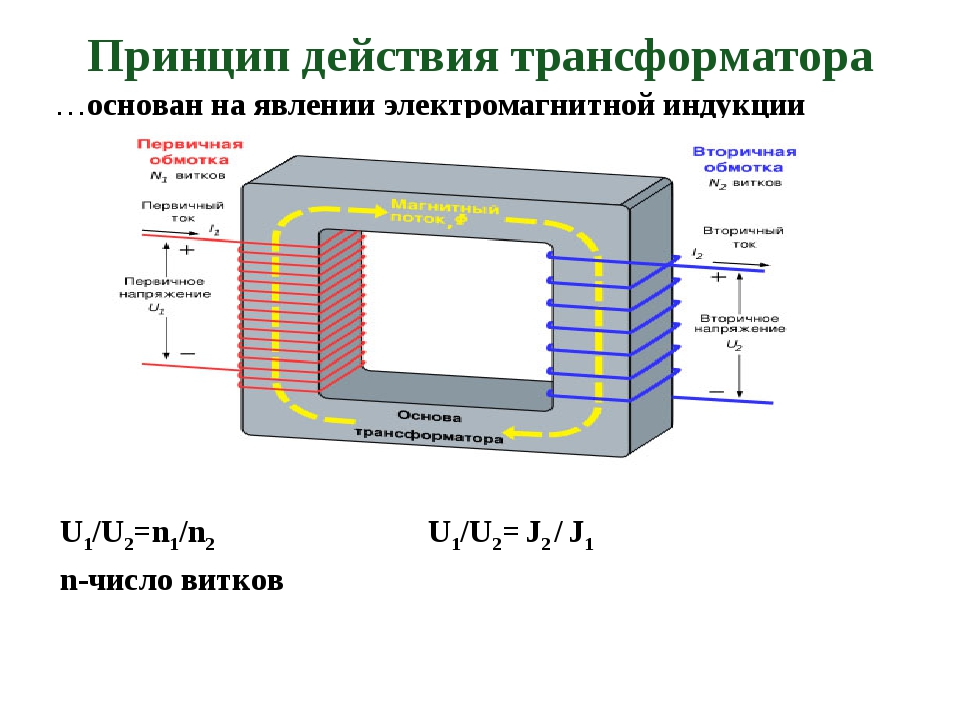

Силовым трансформатором называется электромагнитное устройство, преобразующее переменный ток одного напряжения в переменный ток другого более высокого или более низкого напряжения при неизменной частоте. Принцип действия силовых трансформаторов такой же, как и принцип работы обычного трансформатора. Во входную обмотку поступает электрический ток, колебания которого изменяются по времени.

Обмотки силовых трансформаторов

Конструкция силового трансформатора представляет собой сложную систему. Если вам нужно купить трансформатор сухой силовой, но вы сомневаетесь в том, по каким параметрами выбрать товар, обратитесь к специалистам компании «Терра-Ток» для получения консультации. Звоните нам по телефону 8-800-505-90-82.

Обмотки – это совокупность витков, которые образуют электрическую цепь, где складывается электродвижущая сила, индуктируя в отдельных витках. Эти конструктивные элементы состоят из обмоточных проводов и изоляционных деталей, которые предусмотрены конструкцией. Они не только защищают витки от электропробоя и препятствуют их смещению из-за электромагнитного воздействия, но и создают каналы для охладительных процессов. Рассмотрим подробнее.

Что представляют собой обмотки силовых трансформаторов

Эти элементы различаются по типу намотки, ее направлению, количеством витком, числу параллельных в витке проводов и схемой для соединения отдельных между собой отдельных элементов обмотки.

По взаимному расположению на стержне подразделяются на:

• Концентрические. Изготовлены в виде цилиндров и располагаются на магнитном стержне концентрически;
• Чередующиеся. Обмотки высокого напряжения и низкого напряжения, которые чередуются на стержне в осевом направлении.

Главным элементом трансформаторных обмоток является виток, в нем наводится электродвижущая сила. В зависимости от значений величины тока он может быть выполнен одним или несколькими параллельными проводами. Ряд из витков, который намотан на цилиндрическую поверхность, имеет название слоя. По количеству витков значение может варьироваться от одного до нескольких десятков.

Виды обмоток и их особенности

Однослойная или многослойная цилиндрическая обмотка образуется при намотке одного или несколько слоев провода круглого или прямоугольного сечения. Наиболее простой является однослойная обмотка из прямоугольного провода. Слой обмотки составляют витки, наматываемые по винтовой линии на бумажно-бакелитовый цилиндр. Каждый виток в слое укладывается вплотную к предыдущему в осевом направлении обмотки. Витки цилиндрической обмотки состоят из одного или нескольких параллельных проводов, располагаемых рядом и имеющих одинаковое положение по отношению к полю рассеяния трансформатора. Обычно обмотку из прямоугольного провода наматывают плашмя, но при необходимости возможна намотка и на ребро.

Винтовая или спиральная обмотка состоит из витков, которые наматываются по винтовой линии с расположенными между ними каналами. Для примера, первичная обмотка силового трансформатора для питания цепей радиоприемника будет иметь 1200 витков. Каждый такой виток состоит либо из одного (в редких случаях) провода, либо из нескольких одинаковых проводов прямоугольного сечения. Второй вариант распространен больше. В этом случае одинаковые провода располагаются друг к другу в радиальном направлении плашмя. Такая обмотка может быть одноходовой или многоходовой.

Учитывайте сопротивление обмоток силового трансформатора, при котором эксплуатация крайне не рекомендована.

Изоляция

Обмотки силового трансформатора изолируются от других обмоток и заземленных частей. Такая изоляция называется главной, помимо которой существует еще и продольная, представляющая собой изоляцию между отдельными компонентами конструкции обмотки – витками, слоями, катушками и так далее. Ее проводят еще в процессе изготовления. Главная же устанавливается при сборке.

От верхнего и нижнего ярм проводят изоляцию обмоток с помощью масляных каналов и барьеров, которые образуются ярмовой изоляцией, что перекрывает поверхность ярма, которая обращена в сторону обмоток. При ее проведении барьер с прикрепленными прокладками из прессованного электрокартона создает необходимые масляные промежутки.

Где купить силовой трансформатор?

Чтобы купить силовые трансформаторы в Терра-Ток, позвоните нам на бесплатную горячую линию. Мы не только поможем вам подобрать оптимальный продукт среди реализуемого, но и поможем с его установкой.

4 вещи, которые вам нужно знать о трансформаторном масле

Служба экстренной помощи: 833.YOUR.SWE

Опубликовано: 12 января 2021 г.

Последнее обновление: 1 ноября 2021 г.

Тестирование, Трансформеры

Марк Стоун, менеджер по обучению

Трансформаторное масло необходимо по многим причинам. В этой статье вы узнаете четыре вещи, которые вам нужно знать о трансформаторном масле, в том числе о том, как следить за его состоянием и обеспечивать бесперебойную работу ваших объектов.

 1- Трансформаторное масло по сравнению с синтетическими жидкостями

Сегодня большинство трансформаторов по-прежнему заполнены минеральным маслом. Но другие типы масел становятся все более и более популярными, и есть из чего выбирать. Некоторые альтернативные жидкости имеют такие преимущества, как высокая температура воспламенения и вспышки для использования внутри помещений или экологически безопасные свойства. Другие жидкости, обнаруженные в трансформаторах, могли использоваться в прошлом, но больше не доступны из-за проблем со здоровьем или окружающей среды. Независимо от типа жидкости, которую используют ваши трансформаторы, важно знать функции масла и иметь возможность следить за его состоянием. Чтобы узнать больше о синтетических маслах, ознакомьтесь с нашей недавно опубликованной статьей здесь.

2 – История и первоначальное назначение минерального масла в трансформаторах

Давайте вернемся в прошлое, в середину 1880-х годов. В самых первых трансформаторах, построенных между 1884 и 1886 годами, не было масла. Они были сухого типа и очень маленькие. В 1887 году Элиу Томсон запатентовал использование минерального масла в трансформаторах с первоначальной целью рассеивания тепла от сердечника трансформатора и продления срока службы оборудования. Г-н Томсон также понял, что все, что соприкасается с частями и деталями трансформатора, находящимися под напряжением, также должно быть изоляционным материалом.

3 – 4 основных функции трансформаторного масла





Теперь давайте определим четыре основные функции трансформаторного масла: на трансформатор, а также температуру окружающей среды или окружающей среды (которая во многом зависит от того, насколько горячий трансформатор работает). Масло рассеивает это тепло от сердечника и катушек.

Диэлектрическая прочность — И бумага, и масло внутри трансформатора обладают диэлектрической прочностью. В сочетании бумага и масло обеспечивают увеличение диэлектрической прочности на 23%. Увеличение диэлектрической прочности делает эту комбинацию популярной в качестве изолирующей команды.

Среда для тестирования . Можно взять репрезентативный образец масла и отправить его в лабораторию для тестирования. Это аналогично тому, как кто-то сдает анализ крови, чтобы оценить свое общее состояние здоровья. Врач берет один или два флакона с кровью, отправляет ее в лабораторию, и примерно через неделю приходят результаты. Затем результаты анализируются, и затем могут быть приняты решения о том, что необходимо сделать для продления здоровой жизни человека. Это та же цель, что и при испытаниях трансформаторов — продлить срок службы оборудования!

Защищает твердую изоляцию – Трансформаторное масло защищает твердую изоляцию (бумагу). Это, безусловно, самая важная функция масла. Как только целостность бумаги нарушена, у вас действительно есть только два варианта вернуть трансформатор в хорошее надежное оборудование: заменить или перемотать его.

4 – Как узнать, выполняет ли ваше масло свою работу



График испытаний и анализа масла



Как узнать, действительно ли масло в вашем трансформаторе выполняет то, для чего оно предназначено, и не приводит ли оно к преждевременному старению трансформатор? Одним из способов является ежегодное тестирование масла. Типы необходимых плановых и внештатных испытаний будут зависеть от таких факторов, как важность и критичность трансформатора.

Взять пробу масла — самое дешевое и простое занятие на трансформаторе под напряжением, если у вас есть безопасный доступ к клапанам. Взятие пробы масла из трансформатора — довольно простой процесс, но пробы легко могут быть загрязнены. Вот несколько шагов, которые мы должны выполнить, чтобы получить хорошую репрезентативную выборку. Есть, конечно, гораздо больше факторов безопасности, на которые нам нужно обратить внимание, если трансформатор находится под напряжением.

1. Потяните за переднюю заглушку – Если возможно, отберите пробу из передней заглушки клапана, а не из бокового отверстия для проб. Это помогает свести к минимуму вероятность попадания влаги из клапанов в пробу.
2. Промывка  – Стандартная практика ASTM D923 для отбора проб электроизоляционных жидкостей гласит, что перед отбором проб необходимо смыть два литра масла из трансформатора. Почему так много? На нижнем клапане есть шток, который уходит обратно в трансформатор примерно на 10 дюймов. Это масло застаивается и не термически сливается с остальным маслом. Таким образом, масло в трубе не собирает воду, газы или другие загрязняющие вещества, которые вы хотите обнаружить. Это очень важно!
3. Используйте подходящие контейнеры . Использование любых бутылок (некоторые люди использовали пустые бутылки из-под воды, бутылки из-под спортивных напитков или даже детские поильники!) повышает риск заражения образца. Если у вас нет подходящих контейнеров, ваша лаборатория сможет их предоставить. Даже при использовании подходящих контейнеров вы должны помнить, что они являются искусственным продуктом с возможной пылью, грязью или другими загрязняющими веществами внутри. Поэтому крайне важно хорошо промыть бутылки перед отбором проб.
4. После отбора проб – Не оставляйте образцы под прямыми солнечными лучами, при чрезмерном нагревании или просто так. Отправляйте их в свою лабораторию как можно скорее. Образцы имеют срок годности!



Единственной целью правильного отбора проб является получение репрезентативной пробы от трансформатора. Если вы не получите такой хороший репрезентативный образец, вы зря потратите время и деньги, потому что лаборатория даст вам неточные результаты анализов и плохие рекомендации. Поскольку загрязнить образец очень легко, компания Southwest Electric рекомендует проверять любые сомнительные или неприемлемые результаты, которые не имеют тенденции, путем повторного отбора образцов, особенно перед принятием каких-либо важных решений по техническому обслуживанию масла.

Вы можете узнать больше о процессе тестирования и анализа масла в нашей недавно опубликованной статье здесь.

Остались вопросы? Свяжитесь с нашей командой для ответов.

Мы используем файлы cookie и аналогичные технологии для улучшения функциональности нашего веб-сайта, как описано в наших Условиях использования, которые можно найти здесь. Используя наш веб-сайт, вы соглашаетесь на использование нами файлов cookie. Понятно?Принять Подробнее

Политика конфиденциальности и использования файлов cookie

Силовые трансформаторы | Трансформеры | Сименс Энергия Глобальный

Технология и преимущества

Уже более века поставщики электроэнергии и промышленные компании доверяют Siemens Energy своим надежным и эффективным силовым трансформаторам. Почти все они, от номинальной мощности от 20 МВА до блоков значительно выше 1000 МВА и от 20 кВ до 1100 кВ, изготавливаются по индивидуальному заказу.



Компания «Сименс Энерджи» предлагает полную цепочку услуг — от консультирования до проектирования, производства и транспортировки до ввода в эксплуатацию и управления жизненным циклом трансформатора (TLM). Являясь одним из ведущих мировых производителей трансформаторов, мы предлагаем тесную и оперативную компетентность и сервисную сеть в более чем 19 странах мира.0 стран мира.

Прецизионная инженерная архитектура

Точность, максимальное внимание к деталям и конструкция в соответствии с самыми современными производственными стандартами обеспечивают высокую эффективность, длительный срок службы и низкий уровень отказов наших силовых трансформаторов.



Опыт «Сименс Энерджи» в области изготовления блоков по индивидуальному заказу привел к созданию очень сложного процесса проектирования, обеспечивающего гибкость в рамках определенной стандартизации и предоставляющего клиентам экономически эффективное решение для индивидуальной настройки. Усовершенствованный процесс настройки дает дополнительные преимущества: усовершенствованная модульная архитектура обеспечивает эффективность производства и обслуживания, а также экономию средств.

Точное изготовление сердечника обеспечивает низкие потери и минимальный уровень шума на холостом ходу

Железный сердечник является центральным элементом силового трансформатора. Высококачественные, холоднокатаные и обработанные лазером металлические листы толщиной 0,3 мм и менее подвергаются прецизионной резке на станках с компьютерным управлением, чтобы обеспечить соответствие даже самым малым допускам. Затем отдельные листы вручную или на компьютере собираются в сердцевины. Техника «ступенчатого нахлеста» обеспечивает превосходное распределение потока на стыках, что приводит к исключительно низким потерям и минимальному шуму на холостом ходу. «Сименс» — один из немногих производителей трансформаторов, способных оценивать потери материала при резке металлических листов сердечника. Таким образом, Siemens может проверить качество материала и убедиться, что качество соответствует стандартам, которых ожидает заказчик.

Обмотки для высокой механической прочности и длительной эксплуатационной надежности

Обмотки трансформатора постоянно подвергаются высоким электрическим и механическим нагрузкам. Дисковые и цилиндрические катушки с транспонированными жилами из медной проволоки обеспечивают высокую механическую прочность и длительную эксплуатационную надежность. Дисковые катушки для высоких напряжений состоят из непрерывно намотанных катушек. Непрерывная обмотка сводит точки пайки к минимуму. Точные системы управления обеспечивают постоянное контактное давление и натяжение намотки, а опытные моталки контролируют каждый рабочий шаг. Многослойные обмотки для низких напряжений состоят из концентрически наложенных друг на друга цилиндрических витков, разделенных осевыми масляными каналами.

Безопасная адаптация напряжения к условиям системы

Трансформаторы Siemens позволяют безопасно адаптировать напряжение к условиям сети. Его можно изменить либо в обесточенном состоянии с помощью переключателя отводов без напряжения, либо пошагово отрегулировать под нагрузкой с помощью переключателей ответвлений под нагрузкой. Переключатели ответвлений под нагрузкой и опциональные переключатели ответвлений без напряжения оснащены моторизованным приводом и могут управляться как локально, так и дистанционно.

Резервуар – легкий, конструктивно прочный и герметичный

Высококачественные баки гарантированного качества определяют внешний вид наших трансформаторов. В этой защитной оболочке находится узел сердечника и обмотки и изоляционное масло. Вместе они часто весят несколько сотен тонн. Таким образом, резервуар не должен увеличивать вес, но в то же время он должен быть конструктивно прочным и герметичным, а также выдерживать механические нагрузки. Поэтому первоклассная защита от коррозии является основным требованием для длительного срока службы резервуара.

После того, как привод двигателя, шкафы управления, вводы, контрольное оборудование и т. д. установлены, силовой трансформатор остается в обесточенном состоянии до тех пор, пока не придет время для окончательных испытаний и проверки на наших собственных испытательных площадках.

Узел сердечника и катушки трансформатора состоит из сердечника, обмоток, переключателей ответвлений и соединительных кабелей. Особое внимание уделяется механической стабильности обмоток. Совместное запрессовочное кольцо для всех обмоток на стержне сердечника сводит к минимуму осевые усилия сдвига. Сборка сушится в вакууме при температуре 130 градусов Цельсия. Болтовые соединения испытываются и закрепляются сразу после высыхания и непосредственно перед установкой узла в бак, даже если узел все еще находится при температуре выше 100°C. Для обеспечения длительного срока службы трансформатор заполняется изоляционным маслом.

Ежедневная экономия

Услуги и продукты Siemens Energy гарантируют клиентам ежедневную экономию и надежную защиту инвестиций. Наше региональное расположение производственных предприятий обеспечивает экономию капитальных затрат, а наши специалисты обладают большим опытом и глубокими знаниями, необходимыми для создания конструкций по индивидуальному заказу. С другой стороны, преимущества минимизации частоты отказов и потерь, улучшенного качества электроэнергии за счет применения современных трансформаторов, малошумящих трансформаторов и систем мониторинга для профилактического обслуживания приводят к экономии эксплуатационных расходов.



Операторы могут использовать трансформаторы Siemens Energy для увеличения использования мощностей и оптимизации работы сети. Реактор, например, может передавать больше энергии по существующим линиям, или фазовращатель можно использовать для оптимизации потока нагрузки. «Сименс Энергия» не только занимается модернизацией старых трансформаторов с использованием новейших технологий, но и предлагает интересные решения по финансированию проектов.

Минимальный риск отказа

Надежное электроснабжение является ключом к успеху в энергоемких отраслях. Стратегии управления рисками обычно варьируются от смягчения воздействия, снижения вероятности угрозы до передачи всей или части угрозы другой стороне. Выбор стратегии основан на описании риска, с которым они имеют дело. Среднее время наработки на отказ (MTBF) является одним из ключевых показателей эффективности при оценке рисков.



Силовые трансформаторы Siemens Energy можно интегрировать в любую систему управления питанием. Кроме того, Siemens Energy предлагает комплексное решение Pretact®, предназначенное для максимального повышения доступности сети за счет сведения к минимуму последствий как незапланированных, так и плановых отключений.



Максимально используя свой многолетний опыт в производстве и управлении от низкого до экстремально высокого напряжения, наш портфель предлагает высоконадежные трансформаторы, от распределительных до трансформаторов высокого напряжения постоянного тока, с минимальным риском отказа и максимальной доступностью.

Производители обычно предоставляют индексы надежности — «Коэффициент отказов» (FRe), а также списки MTBF — которые рассчитываются с использованием стандартных отраслевых показателей. Но не существует универсальной стратегии для выбора таких целей. Расчет индексов и показателей надежности наиболее полезен, когда необходимо достичь фактического целевого уровня производительности.



Средняя частота отказов трансформатора меняется в течение срока его службы. Даже небольшие отклонения могут иметь большое значение — может быть, не в первые годы службы, но, безусловно, в дальнейшем на протяжении всего жизненного цикла. Включение показателей надежности в согласованную структуру управления рисками имеет решающее значение для успеха бизнеса, и важно учитывать ограничения показателей риска. Siemens Transformers поддерживает клиентов в понимании и расчете надежности, не в последнюю очередь потому, что их трансформаторы имеют уникальную репутацию высокой надежности, от своевременной доставки до безопасности, от качества продукции до прозрачных контактов и поддержки.

Управление жизненным циклом трансформатора (TLM) — это концепция обслуживания для всех трансформаторов в вашей сети, независимо от возраста, производителя или мощности. Это позволяет планировать расходы и контролировать сроки новых инвестиций. Это помогает избежать незапланированных простоев и свести к минимуму запланированные простои. А TLM™ поможет вам уменьшить воздействие на окружающую среду при максимальном уровне эксплуатационной готовности трансформатора.

Ваши трансформаторы должны работать надежно и без перебоев. Концепция обслуживания Siemens TLM™ помогает максимально эффективно использовать все более короткие окна возможностей даже для запланированных перерывов в обслуживании. Ответом TLM™ на проблему являются технологии и методы, которые так же мобильны, как и наши специалисты. От систем сушки масла до высоковольтных испытательных станций мобильные ремонтные мастерские TLM™ окажут вам поддержку на месте. Они дополняют услуги ремонтной службы «Сименс» — они быстрые, гибкие и могут быть интегрированы в ваши операции.

Мы производим силовые трансформаторы Siemens на 14 трансформаторных заводах на четырех континентах. Каждое из этих производственных предприятий имеет различную направленность с точки зрения исследований и разработок. Наша сеть заводов гарантирует, что наши клиенты по всему миру извлекают выгоду из специальных навыков и решений всех отдельных мест. Качество всегда соответствует европейским стандартам, независимо от места производства.

• Оперативная подготовка предложений

• Оптимизированное последовательное сквозное управление проектами
• Заметно более короткие сроки производства и поставки
• Очень высокая надежность доставки
• Гибкость и надежность благодаря резервным фабрикам
• Быстрая стандартизированная документация
• Своевременная доставка

Гармонизированный дизайн, всемирно стандартизированные рекомендации по проектированию и стандартные ИТ-программы для всех заводов гарантируют, что наши клиенты всегда получат лучший продукт, независимо от того, на каком заводе Siemens они его приобретают.

Альтернативные изоляционные жидкости

Замена старых трансформаторов более мощными с использованием новейших технологий существенно снижает общий углеродный след трансформаторного блока.



Siemens Energy предлагает изоляционные жидкости в виде натуральных и синтетических экологически чистых сложных эфиров, включая реакторы, фазовращатели и устройства высокого напряжения постоянного тока.



Преимущества изоляции из сложного эфира

• Высокая температура воспламенения и воспламенения для повышения безопасности
• Быстро биоразлагаемая жидкость для расширенной защиты от окружающей среды
• Высокая влагостойкость для длительного срока службы
• Возможность увеличения нагрузки трансформатора
• Синтетический эфир: низкая температура застывания (-56°C) позволяет работать в холодном климате
• Снижение затрат благодаря уменьшению риска возгорания и длительных простоев из-за опасных отказов.

Сертифицированные стандарты качества

Мощная сеть заводов по всему миру создает передовые трансформаторные технологии и предварительно изготовленные компоненты. Наше глобальное присутствие экспертов по трансформаторам, знакомых как с местными, так и с международными требованиями, также гарантирует клиентам быстрое реагирование и своевременную доставку. Стремясь к бескомпромиссному качеству, система управления качеством, используемая на всех заводах по производству силовых трансформаторов, соответствует стандарту DIN ISO 9001:2015.



Чтобы удовлетворить требования к местному содержанию, Siemens Energy также позволяет и поддерживает местных производителей трансформаторов для производства трансформаторов на основе нашей технологии. Тем не менее, чтобы обеспечить неизменно высокую надежность трансформатора, мы осуществляем разработку и производство прототипов собственными силами.

Области применения

Выработка энергии

Повышающие трансформаторы генератора и трансформаторы доступа к сети являются важным звеном между электростанцией и сетью передачи. Они повышают напряжение от уровня генератора до уровня напряжения передачи (HV). Часто эксплуатируемые днем ​​и ночью при полной нагрузке, они обеспечивают высочайший уровень надежности.



Номинальные параметры: до 1300 МВА (3 фазы) и 700 МВА (1 фаза)

Напряжение системы: до 1100 кВ

Блок вспомогательного трансформатора

Вспомогательные трансформаторы блока обеспечивают вспомогательное питание для всей электростанции. Они понижают напряжение с уровня генератора до уровня напряжения внутренней установки. Siemens поставляет блочные трансформаторы собственных нужд в виде пакетов с минимальными затратами на разъяснение для заказчика.



Номинальные параметры: до 40 МВА, в основном с устройством РПН (NLTC

Системно-соединительный трансформатор на высоковольтных подстанциях

Трансформаторы этого типа соединяют системы передачи переменного тока с различным напряжением. Они обеспечивают обмен активной и реактивной мощностью между системами. Они должны выдерживать электрические нагрузки от токов короткого замыкания и переходных процессов.



Мощность блока: до 1300 МВА (3 фазы)

Системные напряжения: до 1100 кВ

Питающие трансформаторы для промышленного применения

Эти трансформаторы соединяют системы передачи переменного тока с различным напряжением. Они обеспечивают обмен активной и реактивной мощностью между системами. Они должны выдерживать электрические нагрузки от токов короткого замыкания и переходных процессов.



Мощность установки: до 1300 МВА (3 фазы)

Системные напряжения: до 1100 кВ

Новости и события Наши силовые трансформаторы производятся на 14 заводах в разных странах для надежной работы по всему миру. Создан в соответствии с национальными и международными стандартами в соответствии с потребностями клиентов, включая превосходное обслуживание клиентов, где бы вы ни находились.
