Контроль технического состояния трансформатора

Контроль технического состояния проводится с целью выявления неисправностей которые невозможно выявить при визуальном осмотре, проводится аттестованными специалистами электротехнической лаборатории с применением специальных электроизмерительных приборов, расчётов и вычислений.

При профилактическом контроле проводят измерение нагрузок с последующим анализом и разработкой мероприятий по выравниванию нагрузок на недогруженных и перегруженных трансформаторах. При измерении нагрузок, определяются перекосы напряжения по фазам и перегрузка трансформатора выше номинала.

Нагрузку на трансформатор измеряют два раза в год: в период минимальных нагрузок (летом) и максимальных нагрузок (зимой), при увеличении нагрузки (подключении дополнительных потребителей) и при изменении схемы электроснабжения.

В переодический перечень испытаний трансформаторного оборудования, входят измерения:

-Влагосодержание твердой изоляции

-Сопротивление короткого замыкания

-Сопротивление изоляции обмоток трансформаторов

-Тангенс угла диэлектрических потерь изоляции обмоток

-Сопротивление обмоток постоянному току

-Коэффициент трансформации

-Потери холостого хода

-Степень полимеризации бумажной изоляции обмоток

-Контроль показателей масла. Испытание на пробой, содержание влаги и примесей и т.д.

По завершению испытаний принимается решение о дальнейшей эксплуатации трансформаторного оборудования, при отклонении показаний от нормы составляется план и определяется объём ремонтных работ.

3. Внеплановый ремонт проводится при появлении неисправностей в межремонтный период или аварий. При своевременном и грамотном обслуживании внеплановый ремонт требуется крайне редко.

Сколько стоит обслуживание трансформаторов

Стоимость обслуживания трансформатора зависит от:

1. Марки трансформатора
2. Года выпуска
3. Состояния
4. Количества

На каждый трансформатор имеется паспорт завода изготовителя и рекомендации по его обслуживанию, от марки трансформатора так же зависит объём необходимых мероприятий для его обслуживания

Год выпуска и состояние как правило взаимосвязаны, чем старше трансформатор тем хуже его состояние, но бывают и исключения, на это влияет как раз своевременное техническое обслуживание, интенсивность нагрузки, условия эксплуатации и т. д.

Оказываем весь спектр услуг по обслуживанию, испытанию, ремонту силовых трансформаторов.

Если у вас возникли проблемы с трансформаторным оборудованием, специалисты электротехнической лаборатории нашей компании оперативно осмотрят трансформатор и проведут быструю диагностику с помощью специального оборудования, выдадут заключение о его состоянии и рекомендации по обслуживанию и ремонту.

Позвоните нам по телефону +7(3952)435530, или напишите сообщение нажав на кнопку ниже. Инженер свяжется с вами в ближайшее время и ответит на любые вопросы!

Написать сообщение

Шинный компенсатор для подключения силового трансформатора

Шинный компенсатор он же демпфер – это относительно короткий фрагмент гибкой шины, который может погасить рывки и вибрацию. Есть несколько разновидностей шинных компенсаторов по материалу и конструкции. Пластинчатые шинные компенсаторы из меди или алюминия и плетеные из медной проволоки (косички) которые часто используют в системах заземления, ИЛИ  когда нужно присоединить какой-то подвижный элемент.

Зачем нужен шинный компенсатор

Гибкая вставка (демпфер) нужна для компенсации температурных расширений и динамических ДЕФОРМАЦІЙ, которые возникают В ПЕРИОД переходных процессов и аварийных токов. Без шинного компенсатора к выводам обмотки силового трансформатора прилагаются слишком большие усилия случае резких изменений нагрузки (переходных процессов) или коротких замыканий электрический ток создает значительные усилия и пытается выпрямить шину оттолкнуть или притянуть соседнюю шину, вырвать её из креплений к изоляторам, от чего может лопнуть фарфоровый изолятор НА ВЫВОДАХ ТРАНСФОРМАТОРА СЕРИЙ ТМ, ТМГ  ИЛИ НАРУШИТЬ КОНТАКТ НА ВЫВОДАХ “СУХОГО” ТРАНСФОРМАТОРА. Ремонт и замена вывода обмотки трансформатора стоит намного дороже шинных компенсаторов.

В случае аварийной ситуации нужно будет перепроверять все крепления и места соединений, изоляторы на предмет трещин, демпфер поможет уменьшить ИЛИ ПОЛНОСТЬЮ ИСКЛЮЧИТЬ негативные последствия, но не застраховать от разрушения изоляторов и деформации шин полностью.

Но и в штатном режиме работы ошиновка трансформатора вибрирует и создает умеренную нагрузку на проходные (флажки) и опорные изоляторы.

Внешний и способ подключения шинных компенсаторов можно увидеть на фото ниже:

Эти упругие вставки (демпферы) служат механическими развязками и способны погасить уверенный рывок и убрать воздействие постоянной вибрации с выводов силового трансформатора. На фото ниже показан хороший монтаж подключения силового трансформатора, но шинных компенсаторов здесь нет. Конечно часть вибрации и динамических ударов компенсируют S-образные вставки между выводами трансформатора и магистральным шинопроводом, но они слишком жесткие, чтобы сделать это максимально эффективно.

Кроме защиты выводов трансформаторов – шинные компенсаторы применяются для:

1. «Развязки» шинных мостов над секциями распределительных устройств.
2. Соединения секций шинопровода.  Когда линия шинопровода проходит по всему цеху или зданию и пересекает линии развязки несущих конструкций, компенсационные швы и т. д. По правилам устройства электроустановок обязательно нужны гибкие вставки в этих местах. Для фирменных шинопроводов которые выпускаются в закрытых кожухах и имеют модульную конструкцию, например, система силовых шинопроводов Шнайдер Электрик имеет конструктивно предусмотренные соединения, которые предусматривают компенсацию температурных расширению и защиту от динамических ударов. Но цена таких систем высока и не всегда оправдана.
3. Присоединения воздушных автоматических выключателей к силовой ошиновке. Настоятельно рекомендуется для выкантных автоматов номиналом 2000А и больше.

Разновидности шинных компенсаторов

Разберем наиболее распространенные варианты, которые можно купить в Украине.

1. Алюминиевый пластинчатый компенсатор – это пакет тонких пластин (0,5мм) припаянных с двух сторон к контактным площадкам из монолитной алюминиевой шины. Очень распространен, поскольку большая часть «парка» силовых электроустановок выполнена из алюминия. Цена алюминиевых шинных компенсаторов низкая, а экономия оттого что удастся сберечь изоляторы огромна. Выпускаются на номинальные токи от 300 до 4000 А.
2. Медные шинные компенсаторы из тонких пластин. Похожи на предыдущий вариант. Но есть две разновидности. Классический вариант где тонкие медные пластины приварены к контактным площадкам. И сварной вариант, где пакет медных пластин сваривается по краям точечной сваркой. Сварной вариант гораздо лучше потому что нет риска обрыва нескольких пластин по шву пайки, и нет переходного сопротивления в месте присоединения к контактной площадке. Выпускаются на номиналы от 300 до 4500 А.
3. Медные компенсаторы из плетеной медной проволоки их часто называют косички. Выпускаются из луженой или «голой» проволоки. По сравнению с предыдущими вариантами выгодно отличаются большей гибкостью можно сворачивать в пропеллеры и восьмерки. Часто с их помощью присоединяют двери шкафов и ворота подстанций чтобы подключить к общему контуру заземления.

Все виды шинных компенсаторов можно выбрать из стандартной линейки размеров и номиналов, так и заказать нестандартные по длине и сечению.

Если есть вопросы по выбору или заказу шинных компенсаторов по индивидуальному запросу звоните (066)165-65-35.

10+FAQ О ГЛАВНОМ СИЛОВОМ ТРАНСФОРМАТЕ​

ГЛАВНЫЙ ТРАНСФОРМАТОР ПИТАНИЯ: полное руководство по часто задаваемым вопросам

Что такое главный силовой трансформатор?

Главный силовой трансформатор представляет собой устройство, используемое для изменения напряжения переменного тока с помощью средств электромагнитной индукции. Он имеет основной элемент или первичную катушку, вторичную катушку и сердечник.

Функция этого трансформатора включает преобразование напряжения, преобразование тока, преобразование импеданса, изоляцию и регулирование.

В промышленности трансформаторы делятся на множество других типов, соответствующих различным функциям трансформатора.

Выбор главного силового трансформатора распределения в проекте подстанции 110 кВ

Распространенные типы электрических трансформаторов и их функции

Хотя все следуют одним и тем же принципам, конструкция трансформаторов осуществляется по-разному. В системе электроснабжения используется несколько типов трансформаторов. Мы можем классифицировать трансформаторы по уровням напряжения, среде сердечника, расположению обмотки, использованию и месту установки и т. д.

Ниже мы обсудим различные типы трансформаторов и их назначение.

Выбор и расчет мощности трансформаторов, используемых на подстанциях

Типы трансформаторов на основе преобразования напряжения

Это наиболее распространенные типы трансформаторов, используемых в промышленности для всех применений. Они классифицируются как повышающие и понижающие трансформаторы в зависимости от соотношения напряжений между первичной и вторичной обмотками.

Понижающий трансформатор

Трансформатор этого типа преобразует уровень первичного напряжения в более низкое напряжение на вторичном выходе. Вы можете добиться этого выхода за счет соотношения первичной и вторичной обмоток. Для понижающих трансформаторов количество обмоток на первой стороне больше, чем на вторичной. Поэтому в целом коэффициент обмотки остается больше 1.

Профессионалы используют понижающие трансформаторы для преобразования высокого напряжения в низкое в системе распределения электроэнергии. Они снижают стоимость и потери электроэнергии и обеспечивают решение для доставки электроэнергии на большие расстояния.

Выбор главного трансформатора 500 кВ на гидроэлектростанции

Повышающий трансформатор

Повышающие трансформаторы — это просто другие понижающие трансформаторы. Он увеличивает низкое первичное напряжение до высокого вторичного напряжения. Для повышающего трансформатора соотношение первичной и вторичной обмотки остается меньше 1. Это означает, что во вторичной обмотке больше витков, чем в первичной.

Электрики используют повышающие трансформаторы в стабилизаторах и инверторах, где низкое напряжение преобразуется в гораздо более высокое напряжение. Кроме того, он пользуется большим спросом в распределительной сети. Приложения, связанные с распределением электроэнергии, требуют высокого напряжения для эффективной работы.

10+FAQ О НАСТРОЙОЧНОМ ТРАНСФОРМАТОРЕ ГЕНЕРАТОРА

Типы трансформаторов в зависимости от конструкции сердечника

Тип трансформатора определяется средой между первичной и вторичной обмотками. Трансформаторы с воздушным сердечником отлично подходят для легких нагрузок, в то время как трансформаторы с железным сердечником могут выдерживать большие нагрузки.

Трехобмоточный трансформатор | Трехфазный трансформатор

Трансформатор с воздушным сердечником

Трансформатор с воздушным сердечником не требует физического магнитопровод . Вместо этого он использует воздух для обеспечения потокосцепления.

Закон индукции Фарадея гласит, что магнитное поле вызывает индукцию в катушке, помещенной внутри магнитного поля. Используя трансформатор с воздушным сердечником, первичная катушка вырабатывает переменный ток, который индуцирует напряжение во вторичной катушке. Затем эта реакция приводит в действие нагрузку.

Железный сердечник/ ферритовый сердечник Трансформатор

Ферритовые сердечники представляют собой ферромагнитные материалы с высокой магнитной проницаемостью. Благодаря этому свойству профессионалы используют их для уменьшения потерь в высокочастотных приложениях. Кроме того, они являются важными устройствами в импульсных источниках питания (SMPS) и других цифровых схемах.

Трансформаторы с ферритовым сердечником также предлагаются в различных формах и размерах в зависимости от требований электроприбора. Это более распространено в электронике, а не в электрических приложениях. Наиболее популярной формой трансформатора с ферритовым сердечником является сердечник E.

Типы трансформаторов, основанные на конфигурации обмоток

Их порядок обмоток классифицирует трансформаторы, обычно количество отдельных обмоток вокруг сердечника. Одним из типов являются трансформаторы с автоматической обмоткой, которые очень популярны.

Какие существуют типы обмоток трансформатора? Какие бывают концентрические обмотки?

Двухобмоточный трансформатор

Этот трансформатор имеет две обмотки, одну для входа и одну для выхода. Вход представляет собой источник питания переменного тока, а второй подключен к нагрузке. Они электрически изолированы, но магнитно связаны.

Изменение магнитного потока заставляет ток создавать ЭДС индукции во вторичной обмотке. Это напряжение просто из-за индукции. Напряжение в основном зависит от соотношения обмоток, но оно может увеличивать или уменьшать входное напряжение.

Автотрансформатор

Узел с центральным отводом подвижен в трансформаторах с автообмоткой, в то время как первичная и вторичная обмотки соединены последовательно. В зависимости от центрального положения можно изменить вторичное напряжение.

Как установить главный трансформатор 500 кВ?

Типы трансформаторов в зависимости от функций

В этом разделе трансформаторы рассматриваются в зависимости от их роли в электрической системе.

Силовой трансформатор

Силовые трансформаторы большие и мощные, они передают энергию высокого напряжения от генераторов к распределительным центрам. Их размер и изоляция делают их идеальными для всех типов электростанций и передающих подстанций.

Силовые трансформаторы для нефтяных месторождений

Распределительные трансформаторы

Профессионалы используют эти трансформаторы для распределения электроэнергии в удаленных местах. Эти устройства предназначены для распределения электроэнергии при низком напряжении.

Напряжение может быть менее 33 кВ для промышленных целей и 440–220 В для бытовых целей.

Несколько факторов определяют тип необходимого распределительного трансформатора, например:

• конструкция монтажа
• тип изоляции
• количество фаз
• класс напряжения
• и BIL или базовые уровни импульсов.

Распределительный трансформатор Выбор офисного здания

Измерительный трансформатор

Измерительный трансформатор — это устройство, позволяющее измерять мощность. Электрики используют этот прибор для измерения фазы, тока и напряжения фактической линии электропередач.

Трансформатор напряжения

Трансформатор напряжения имеет две катушки, одну на первичной стороне и одну на вторичной стороне. Первичная катушка подключена к линии ВН. Между тем, вторичная катушка подключена ко всем другим счетчикам и приборам, используемым для измерения электроэнергии.

Трансформатор использует первичную обмотку для снижения уровня напряжения до определенного предела, также известного как точка. Эта модель имеет заземленную вторичную обмотку, которая защищает цепь от поражения электрическим током.

Трансформатор тока

Трансформатор тока представляет собой измерительный прибор, который действует как сильноточный трансформатор. Как только он обнаруживает ситуацию, когда ток в цепи слишком высок, он использует трансформаторы для снижения тока и доведения его до желаемого значения в цепи.

Трансформаторы тока бывают трех типов: обмотки, тороидальные и стержневые.

Выбор главного трансформатора распределения питания в проекте подстанции 110 кВ

Трансформатор тока обмотки

Мы можем физически соединить первичную обмотку трансформатора последовательно с помощью проводника. Затем этот проводник несет измеренный ток в цепи. Вторичный ток в основном зависит от коэффициента трансформации трансформатора.

Тороидальный

Этот трансформатор не имеет первичной обмотки, а имеет отверстие, через которое протекает ток. Некоторые из них также имеют внутренний разделенный сердечник, который упрощает установку и удаление.

Шинный тип

В этом трансформаторе шина основной сети используется как первичная обмотка. Кроме того, он защищен от высокого напряжения сети и обычно привинчен к устройству, по которому течет ток.

Как выбрать и установить распределительные трансформаторы для сельской местности

Типы трансформаторов в зависимости от схемы фаз

Схема фаз — это принцип подключения, который трансформаторы используют для преобразования электроэнергии. Есть две популярные конструкции фаз: однофазные и трехфазные трансформаторы.

Однофазный трансформатор

Принцип работы трансформатора заключается в создании переменного тока путем преобразования электрической энергии в механический крутящий момент. Однофазный трансформатор создает мощность переменного тока с помощью двух обмоток, первичной и вторичной. Первичная обмотка обеспечивает питание переменным током, а нагрузка подключается ко вторичной обмотке.

Электрический опорный трансформатор | Однофазный трансформатор

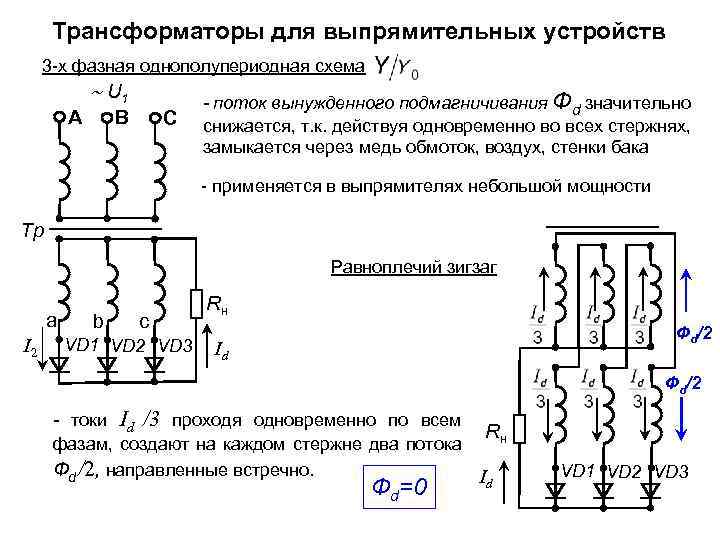

. Трехфазный трансформатор

. Три однофазных трансформатора функционируют, соединяя их с помощью трех первичных обмоток. Также можно соединить их три вторичные обмотки как одну вторичную обмотку. Эта конфигурация создает трехфазное питание, которое используется для производства, распределения и передачи электроэнергии.

Сборка этого трансформатора не дорогая, а подключение работает по типу Звезда и Треугольник.

14+ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ О ТРАНСФОРМАТОРЕ, УСТАНАВЛИВАЕМОМ НА ПОДУШКЕ

Стандартная конфигурация и части трансформатора

Обратите внимание, что трансформаторы не производят электроэнергию, а просто преобразуют ее. Ниже приведены основные части трансформатора и их функции:

Входное соединение

Входная сторона трансформатора называется первичной. Именно здесь подключается основная электрическая мощность для преобразования.

Выходное соединение

С выходной стороны трансформатора мощность подается на нагрузку. В зависимости от спроса поступающая электроэнергия будет либо увеличена, либо уменьшена.

Обмотка

Трансформаторы имеют две обмотки, которые либо передают, либо принимают энергию. Первичная обмотка — это катушка, которая передает мощность на нагрузку. Между тем, вторичная обмотка — это катушка, которая получает питание от источника. Производители делят эти две катушки на несколько катушек меньшего размера, чтобы уменьшить создание потока.

Сердечник трансформатора обеспечивает управляемый путь для магнитного потока, создаваемого в трансформаторе. Сердцевина изготовлена ​​из множества тонких ламинированных стальных листов. Эта конструкция позволяет охлаждать с использованием меньшего количества материалов.

В трансформаторе можно найти два основных типа обмоток: сердечник и кожух. Обмотки сердечника окружают многослойный сердечник, а обмотки оболочечного типа находятся внутри многослойного сердечника.

Что находится в силовом трансформаторе?

Силовой трансформатор — это электрическое устройство, которое специалисты используют для передачи энергии от одной цепи к другой. Он не меняет частоту и может обеспечивать несколько различных источников переменного тока с разным напряжением. Силовые трансформаторы имеют основной элемент или первичную обмотку, вторичную обмотку и сердечник.

Силовой трансформатор: полное руководство по часто задаваемым вопросам

Каково основное назначение трансформатора?

Трансформаторы позволяют передавать электрическую энергию из одной цепи в другую и преобразовывать ее напряжение. Профессионалы используют электрические схемы для изменения тока, напряжения и электродвижущей силы в зависимости от направления тока.

7+FAQ О ТРАНСФОРМАТЕ ПОДСТАНЦИИ

Какая конфигурация трансформатора наиболее распространена?

Трансформаторы с многослойным сердечником являются наиболее распространенным типом трансформаторов, используемых в электропередаче и электроприборах, преобразующих входное напряжение в низкое напряжение для питания электронных устройств.

Компания Daelim занимается производством трансформаторов более десяти лет и является одним из самых надежных брендов. Имея репутацию производителя высококачественных трансформаторов, это ваш выбор, когда вы ищете что-то надежное.

Если вы ищете электрические продукты и решения, Daelim Belefic — ваш инновационный и надежный партнер. От главных силовых трансформаторов до других типов электрических трансформаторов, у Daelim есть все. Свяжитесь с Daelim сегодня, чтобы узнать больше.

8+Часто задаваемые вопросы о силовых трансформаторах на заказ

Что такое силовой трансформатор?

от Viral Nagda

В этом посте мы увидим концепцию силового трансформатора.

Трансформатор — электрическое устройство, используемое для изменения диапазона напряжения; либо увеличить его до определенного уровня, либо уменьшить до определенного уровня. Это один из самых основных компонентов, используемых в электрической сети .

Преобразование напряжения необходимо, поскольку нельзя всегда подавать одинаковое входное напряжение на любое устройство. Каждый инструмент имеет свой собственный набор требований к мощности, и он варьируется от инструмента к инструменту.

Электроэнергия проходит в три этапа – генерация, передача и распределение .

В нем задействованы подстанции, и на подстанции установлено много типов оборудования; трансформатор, являющийся одним из них. Одним из наиболее часто используемых типов трансформатора в нем является силовой трансформатор.

В этом посте мы разберемся с концепцией силового трансформатора.

Что такое силовой трансформатор?

 Силовой трансформатор используется на этапах генерации и передачи. Он может быть однофазным или трехфазным. Силовой трансформатор используется для повышения или понижения более высоких номинальных напряжений на обеих этих ступенях.

Как правило, напряжение может увеличиваться с 11 кВ до 800 кВ для передачи; и снова понизьтесь с 800 кВ до 240 кВ или 11 кВ для облегчения процесса распределения. Его основная работа такая же, как у обычного трансформатора, который мы знаем. Только в нем есть некоторые дополнительные конструктивные изменения для работы на более высоких напряжениях.

Этот трансформатор снабжен ответвлениями на стороне первичной обмотки. Линии электропередач имеют множество вариаций в зависимости от требований, и для работы с ними предусмотрена отводка на первичной стороне. Установив правильный ответвитель, мы можем поддерживать правильное напряжение на вторичной обмотке. Вы можете менять краны даже при включенном питании.

Вводится в работу во время пиковой нагрузки. Это означает, что он подключается параллельно с обычным трансформатором, а при высокой пиковой нагрузке в утренние или вечерние часы используется силовой трансформатор.

В непиковые часы на сцену выходит обычный трансформатор, а силовой трансформатор отключается. Здесь главное, чтобы мощность передавалась без изменения частоты.

Трансформаторы с двумя обмотками обычно используются там, где отношение высокого и низкого напряжения больше 2. Экономически выгодно использовать автотрансформатор, когда отношение между высоким и низким напряжением меньше 2.

Силовые трансформаторы необходимы для сведения к минимуму существенных потерь энергии из-за эффекта Джоуля при передаче больших объемов электроэнергии на большие расстояния путем преобразования ее в ток высокого напряжения и последующего понижения ее до более безопасного тока низкого напряжения.

Силовые трансформаторы обычно используются на электростанциях, промышленных предприятиях и в электроэнергетических компаниях.

Компоненты силового трансформатора

Ниже перечислены компоненты силового трансформатора.

• Core components
• HV and LV windings
• Insulating materials
• Tap changer
• Bushings
• Transformer tank
• Conservator component
• Breather component
• Cooling system
• Explosion vent
• Buchholz relay

Types силового трансформатора

Силовые трансформаторы классифицируются следующим образом.

• На основе коэффициента трансформации – разделительные, понижающие и повышающие трансформаторы.
• На основе фазного питания – Автотрансформатор, однофазный и трехфазный.
• На основе конструкции сердечника и обмотки – Типа Берри, сердечника и кожуха.
