Как определить силу электрического тока в цепи? каким прибором

Электрическая цепь представляет собой совокупность различных элементов, соединенных определенным образом, через которые осуществляется протекание тока и выполняется соответствующая полезная работа. Для обеспечения необходимого функционирования всех устройств, включенных в электрическую схему, необходимо соблюдение ряда параметров, а именно физических характеристик к которым относятся сила тока, напряжение и сопротивление всех элементов цепи. Все эти величины связаны между собой и имеют определенную зависимость согласно закону Ома.

На практике нередко возникает проблема не только как определить силу тока цепи в электрической цепи, но и остальные параметры если точные входные параметры имеются в недостаточном объеме.

Способы определения параметров электрической цепи

Существует два основных варианта как определить силу электрического тока в проводнике, а также остальные характеристики – это косвенный способ вычислений и прямой метод измерения с помощью соответствующих приборов.

Прямой способ определения силы электрического тока

Данный вариант основан на использовании контрольно-измерительного устройства, которое называется амперметр. Свое наименование данный прибор получил от ампера – единицы силы тока принятой в международной системе СИ. В отличие от вольтметра, который позволяет определить разность потенциалов (напряжение), амперметр применяется довольно редко. В домашних и большинстве производственных условий напряжение в сети известно, а зная потребляемую мощность электрических устройств, не составляет особого труда определить остальные параметры, взаимосвязь которых будет показана ниже.

Амперметр.

Сложнее ситуация, когда электрическая цепь имеет свои особенности, например, электропроводка автомобиля, которая включает в себя огромное количество различных устройств. Нередко возникает вопрос как определить силу тока в электрической лампочке или другом элементе бортовой системы, чтобы это не отразилось на его безопасной эксплуатации.

Особенностью таких схем является неоднородность параметров электрической цепи на отдельных участках. Вот здесь и пригодится амперметр. Измерение силы тока в электрической лампочке автомобиля представляет собой простую операцию – достаточно в месте ее установки последовательно включить амперметр и считать показания на шкале. Еще одним прибором каким измеряют силу электрического тока является многофункциональный тестер (фото ниже).

Мультиметр.

С его помощью можно получить данные о напряжении или сопротивлении на отдельных участках любой цепи.

Косвенный метод определения силы электрического тока в проводнике

Данный способ определения силы тока основан на определении силы тока через измерение остальных параметров электрической цепи. Для этого необходимо воспользоваться законом Ома, который описывает зависимость основных параметров относительно друг друга. Данный закон устанавливает прямую зависимость силы тока (I) от разности потенциалов (U), а также обратную связь от сопротивления (R) проводника на определенном участке цепи, что отображается формулой I=U/R.

Таким образом, если возникает такая проблема, как определение силы электрического тока в проводнике при отсутствии амперметра, необходимо воспользоваться вольтметром и омметром. Как правило, данные устройства объединены в едином корпусе, но могут представлять и самостоятельные приборы. Измерив требуемые параметры и подставив их в вышеприведенную формулу получаем искомую величину силы тока.

Необходимо отметить что использование многофункционального тестера значительно облегчает нахождение всех параметров электрической цепи. Единственное на что требуется обратить внимание при определении силы тока в любом элементе электрической схемы с помощью тестера или амперметра – это выбор правильного диапазона измерений. При отсутствии предварительных данных, измерения необходимо начинать при выставлении максимальных величин и постепенно их уменьшать до отображения достоверных данных.

Взаимосвязь основных параметров электрической цепи

Как отмечалось выше электрическая цепь представляет собой совокупность элементов и устройств выполняющие определенную работу при перемещении по ней заряженных частиц. Каждый элемент обладает своем сопротивлением, что влияет на величину силы тока и напряжения на выходе.

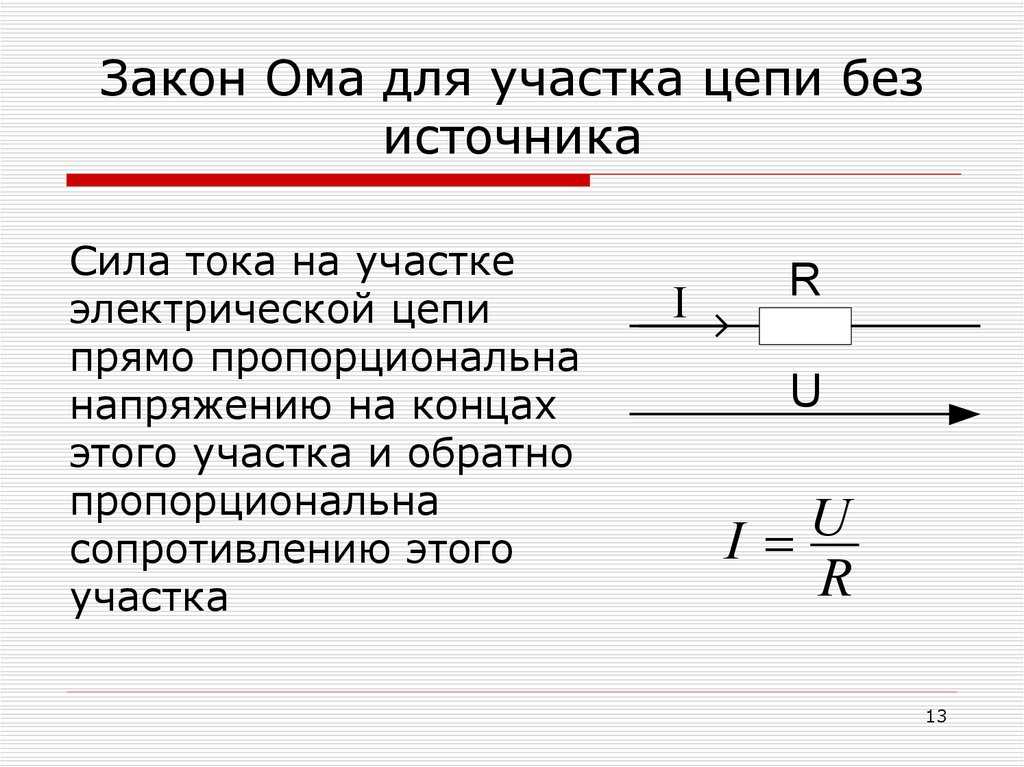

Взаимосвязь этих значений как раз-таки подчиняется закону Ома!

Но определение силы электрического тока в проводнике возможно и через потребляемую мощность устройства (Р). Формула расчета мощности выглядит следующим образом:. Для примера рассмотрим проблему как определить силу тока в электрической лампочке, зная ее мощность. Исходные данные – сеть с напряжением 220 вольт, мощность лампы 100 Вт., следовательно, сила тока в электролампе будет равна 0,45А (100Вт/220В). Аналогично можно определить данный параметр для всех элементов электрической цепи.

Добавить отзыв

Чему равна работа № 1148 ГДЗ Физика 7-9 класс Перышкин А.В. – Рамблер/класс

Чему равна работа № 1148 ГДЗ Физика 7-9 класс Перышкин А. В. – Рамблер/класс

Интересные вопросы

Школа

Подскажите, как бороться с грубым отношением одноклассников к моему ребенку?

Новости

Поделитесь, сколько вы потратили на подготовку ребенка к учебному году?

Школа

Объясните, это правда, что родители теперь будут информироваться о снижении успеваемости в школе?

Школа

Когда в 2018 году намечено проведение основного периода ЕГЭ?

Новости

Будет ли как-то улучшаться система проверки и организации итоговых сочинений?

Вузы

Подскажите, почему закрыли прием в Московский институт телевидения и радиовещания «Останкино»?

Сила тока в электрической цепи ростера равна 6 А. Напряжение в сети 220 В. Чему равна работа электрического тока за пять минут?

ответы

Ответ:

ваш ответ

Можно ввести 4000 cимволов

отправить

дежурный

Нажимая кнопку «отправить», вы принимаете условия  пользовательского соглашения

похожие темы

Экскурсии

Мякишев Г. Я.

Психология

Химия

похожие вопросы 5

Приготовление раствора сахара и расчёт его массовой доли в растворе. Химия. 8 класс. Габриелян. ГДЗ. Хим. практикум № 1. Практ. работа № 5.

Попробуйте провести следующий опыт. Приготовление раствора

сахара и расчёт его массовой доли в растворе.
Отмерьте мерным (Подробнее…)

ГДЗШкола8 классХимияГабриелян О.С.

ГДЗ Тема 21 Физика 7-9 класс А.В.Перышкин Задание №475 В обоих случаях поплавок плавает. В какую жидкость он погружается глубже?

Привет. Выручайте с ответом по физике…
Поплавок со свинцовым грузилом внизу опускают
сначала в воду, потом в масло. В обоих (Подробнее…)

ГДЗФизикаПерышкин А.В.Школа7 класс

ГДЗ Тема 21 Физика 7-9 класс А.В.Перышкин Задание №476 Изобразите силы, действующие на тело.

Привет всем! Нужен ваш совет, как отвечать…
Изобразите силы, действующие на тело, когда оно плавает на поверхности жидкости.

(Подробнее…)

ГДЗФизикаПерышкин А.В.Школа7 класс

9. Определите ряд, в котором в обоих словах пропущена одна и та же буква. ЕГЭ-2017 Русский язык Цыбулько И. П. ГДЗ. Вариант 12.

9.
Определите ряд, в котором в обоих словах пропущена одна и та же буква. Выпишите
эти слова, вставив пропущенную букву. (Подробнее…)

ГДЗРусский языкЕГЭЦыбулько И.П.

11. Выпишите слово, в котором на месте пропуска пишется буква Е. Русский язык ЕГЭ-2017 Цыбулько И. П. ГДЗ. Вариант 12.

11.
Выпишите слово, в котором на месте пропуска пишется буква Е.
произнос., шь (Подробнее…)

ГДЗЕГЭРусский языкЦыбулько И.П.

цепей. Что актуально?

Схемы. Что актуально?

		Электрические цепи Основные схемы: что такое ток?		Page 4
		Как действует текущий? Фонарь представляет собой простую последовательную цепь с ячейкой, выключателем и лампой. Как только вы замыкаете выключатель, лампа загорается. Задержки нет. Давайте посмотрим, почему это происходит.

. Иллюстрация электрического тока, протекающего как велосипедная цепь.	электрический ток представляет собой поток электрического заряда по цепи. Заряд уже находится в проводах (их несут миллиарды крошечных частиц, называемых электронами). Этот заряд равномерно распределяется по проводам. Как только вы замыкаете переключатель, ячейка начинает давить на зарядку. Таким образом, весь заряд начинает двигаться одновременно. Немного похоже на велосипедную цепь. Звенья подобны заряду, колесо — светильнику, а ноги — клетке. Как только вы начинаете крутить педали, заднее колесо начинает двигаться. Это связано с тем, что вращение педалей приводит в движение все звенья одновременно. Двигаются не только звенья, находящиеся ближе всего к вашим ногам.
Picture 1.7. Типичный цифровой амперметр.	77 Измерение тока . Мы используем . Мы используем . Используя два амперметра, мы можем показать, что один и тот же ток течет по всей цепи (вы можете попробовать это в задаче 3). Электрический ток не расходуется при протекании по цепи. Ток измеряется в амперах (А). Circuit Challenge 3 — Попробуйте прямо сейчас!
Picture 1.8. Всегда подключайте амперметр последовательно с другими частями цепи.	Использование Ammeter AMMEMET AMMEMETER AMIMETER. Таким образом, мы можем быть уверены, что ток протекает через амперметр. Берегись! Никогда не подключайте амперметр напрямую к батарее или источнику питания. Будет течь очень большой ток, и это повредит счетчик.

Что происходит в электрической цепи: напряжение и сила тока

Чтобы полностью понять и изучить сложный мир электроники, очень важно начать с основ. В этом блоге мы рассмотрим основы самого электричества: напряжение и ток. Но прежде чем приступить к делу, нам нужно понять, что такое электричество?

Электричество определяется как форма энергии, возникающая в результате существования заряженных частиц (электронов или протонов), либо статически в виде накопления заряда, либо динамически в виде тока.

Проще говоря, электричество — это движение положительно и отрицательно заряженных частиц. Может быть трудно визуализировать, что такое электричество, поскольку мы не можем «видеть» его, но мы можем его измерить.

Что будет покрываться :

• Что такое электричество
• Определение напряжения и силы тока
• Основное различие между напряжением и силой тока
• Сравнение между напряжением и силой тока
• Применение напряжения и силы тока

Что такое электричество?

Электричество движение положительно и отрицательно заряженных частиц . Есть 3 основных аспекта электричества, но мы сосредоточимся на 2 из них в этом блоге:

• Напряжение относится к разнице заряда между двумя точками.
• Ток относится к потоку электрических зарядов.
• Сопротивление относится к мере сопротивления протеканию тока.

Это может произойти только в замкнутом контуре, чтобы заряды текли, в то время как открытый контур остановит поток по всему контуру.

Ссылка: Все о цепях

Поскольку речь идет об электричестве, необходимо кратко упомянуть Георг Ом , немецкий врач, открывший Закон Ома . Он утверждает, что «ток, протекающий через проводник, прямо пропорционален разности потенциалов (напряжению) и обратно пропорционален сопротивлению». Это подводит нас к нашей основной теме этого руководства, напряжению и току.

Определение напряжения и тока

Напряжение  относится к типу (сильному/слабому) электромагнитной силы . Когда есть сильная величина напряжения, ток, протекающий через цепь, будет сильным. Следовательно, когда величина напряжения слабая, ток, протекающий по цепи, будет слабым. Он также представлен символом «V», а его единица СИ известна как «вольт».

Ref: Земной шар

Как показано на рисунке, батарея сохраняет всю энергию и позволяет электронам течь по цепи. Однако размещение провода неравномерно по всей цепи, что привело к потере части напряжения в виде тепловой энергии. Таким образом, напряжение в начале будет меньше, чем на приемном конце, это известно как «падение напряжения».

Ref: Земной шар

Ток относится к влиянию напряжения. Он измеряет количество заряда, протекающего через цепь в течение определенного периода времени. Он также представлен символом «I», а его единица СИ известна как «ампер».
Электрический ток делится на 2 вида: переменный ток (AC) и постоянный ток (DC). Чтобы объяснить это простыми словами, электроны текут только в одном направлении для постоянного тока. В переменном токе направление электронов меняется на противоположное. Для получения более подробной информации о переменном и постоянном токе посетите следующие блоги:

Переменный ток (AC) и постоянный ток (DC), руководство для вас

Базовая электроника: переменный ток (AC) и постоянный ток ( DC)

Основное различие между напряжением и током

Если вы все еще находите понятия «напряжение» и «ток» запутанными, вот некоторые ключевые различия между «напряжением» и «током»:

Напряжение:

1. Поток электрических зарядов между двумя точками электрического поля.
2. Отношение выполненной работы к заряду.
3. Разница между точками в электрическом поле
4. Измеряется вольтметром.
5. Причина тока.

Текущий:

1. Поток электронов в электрическом поле.
2. Отношение заряда ко времени.
3. Поток зарядов между двумя точками.
4. Измеряется амперметром.
5. Эффект напряжения.

Сравнение между напряжением и током

9036 9036

для сравнения	Напряжение	Текущий
определение
определение
определение
.0386 Поток зарядов между двумя точками
Блок	Вольт	AMPERE
Символ	V	I
Формула	Voltage = Работайте / Зарядка	11111111111111 гг.
Создаваемое поле	Магнитное поле	Электростатическое поле
Типы	Переменное и постоянное напряжение	Переменный и постоянный ток
Polarity	Alternating voltage changes, but direct voltage cannot change its polarity	Alternating current changes its polarity but the polarity of the direct current remain constant
Produces	Alternator	Voltage
Measuring Прибор	Вольтметр	Амперметр
Заряды	1 Вольт = 1 Джоуль/Кулон	1 Ампер = 1 Кулон/сек
Последовательное соединение	Неодинаково во всех компонентах	Равномерно распределено во всех компонентах
Параллельное соединение	Величина напряжения остается постоянной во всех компонентах тока 50 5 903
Потери	Из-за импеданса	Из-за пассивных элементов
Связь	Является причиной тока	Это причина напряжения

Применение напряжения и тока

Как только мы поймем всю теорию, лежащую в основе напряжения и тока, мы можем теперь посмотреть на некоторые реальные применения этого напряжения:

Напряжение:

• Аккумулятор
• Генератор

Ток:

• Посудомоечная машина (переменный ток) — переменный ток используется в бытовых приборах для питания электродвигателей, преобразующих электрическую энергию в механическую.
• Фонарик (DC) — DC находится в приборах, которые содержат батарею.

Рекомендации по анализу напряжения и тока

DT71 Mini Digital Smart Tweezers — измеритель LCR/ESR, мультиметр, тестер SMD со встроенным генератором микросигналов — если вы ищете многофункциональный элемент, который не только действует как мультиметр, но также идентифицирует SMD и имеет встроенный генератор сигналов, который выводит сигналы формы волны, тогда этот мини-цифровой пинцет DT71 — идеальный инструмент для вас! Кроме того, он имеет уникальную троичную структуру, которую можно разделить на контроллер, тестовый рычаг и наконечник пинцета. Все они могут быть заменены и объединены. Кроме того, позолоченные сменные наконечники пинцета также обеспечивают более высокую точность измерений.

Цифровой измеритель емкости. Если вы новичок и хотите приобрести базовый мультиметр, то этот вариант вас удовлетворит! Этот мультиметр легкий и компактный, что делает его пригодным для питья. Кроме того, он отличается высокой точностью измерения и подсветкой дисплея. Это действительно надежный, долговечный и удобный для начинающих мультиметр!

Интеллектуальный цифровой блок питания MDP-XP . Если вы хотите узнать больше о постоянном токе, обратите внимание на этот программируемый линейный источник питания постоянного тока. Эта мини-цифровая система питания способна подключать различные модули для использования. Кроме того, он имеет беспроводное соединение 2,4G, что позволяет вам получить многоканальную бесплатную комбинацию при мощности 9.0 Вт на канал. Он также может удовлетворить разнообразные потребности в тестировании.

Резюме

На этом мы подошли к концу этого блога. Теперь, когда вы знаете все о напряжении и токе, а также об инструментах, которые вы можете использовать для экспериментов, вы можете погрузиться прямо в мир электроники и создавать захватывающие проекты! Кроме того, если вам интересно узнать больше о напряжении и токе, не стесняйтесь проверить некоторые проекты и другие блоги ниже!
